| Termék típusa | Vezeték nélküli fúvó |
| Márka | KRESS |
| Modell | KG560E.9 |
| Névleges feszültség | 54 V (max. 60 V) |
| Akkumulátor típusa | Lítium-ion (Li-ion) |
| Maximális légáramlás | 1275 m³/h |
| Maximális légsebesség | 215 km/h |
| Fúvási módok | Légáramlási mód és légsebesség mód |
| Turbó gomb | Igen (maximális teljesítmény) |
| Változtatható sebességű tárcsa | Igen (3 sebesség) |
| Súly | 2,3 kg |
| Hangnyomásszint (LpA) | 86,5 dB(A) |
| Hangteljesítményszint (LwA) | 98,1 dB(A) |
| Rezgésérték | < 2,5 m/s² |
| Hallásvédelem szükséges | Igen |
| Szemvédelem szükséges | Igen |
| Kültéri használat | Igen (beltérben tilos) |
| Karbantartás | Nedves ruhával és enyhe szappannal történő tisztítás |
| Javíthatóság | Eredeti pótalkatrészek ajánlottak |
| Tartozékok | Fúvócső |
| Tápellátás típusa | Vezeték nélküli akkumulátor |
Gyakran ismételt kérdések - KG560E.9 KRESS
Felhasználói kérdések a következőről KG560E.9 KRESS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúvó PDF formátumban ingyenesen! Találja meg kézikönyvét KG560E.9 - KRESS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. KG560E.9 márka KRESS.

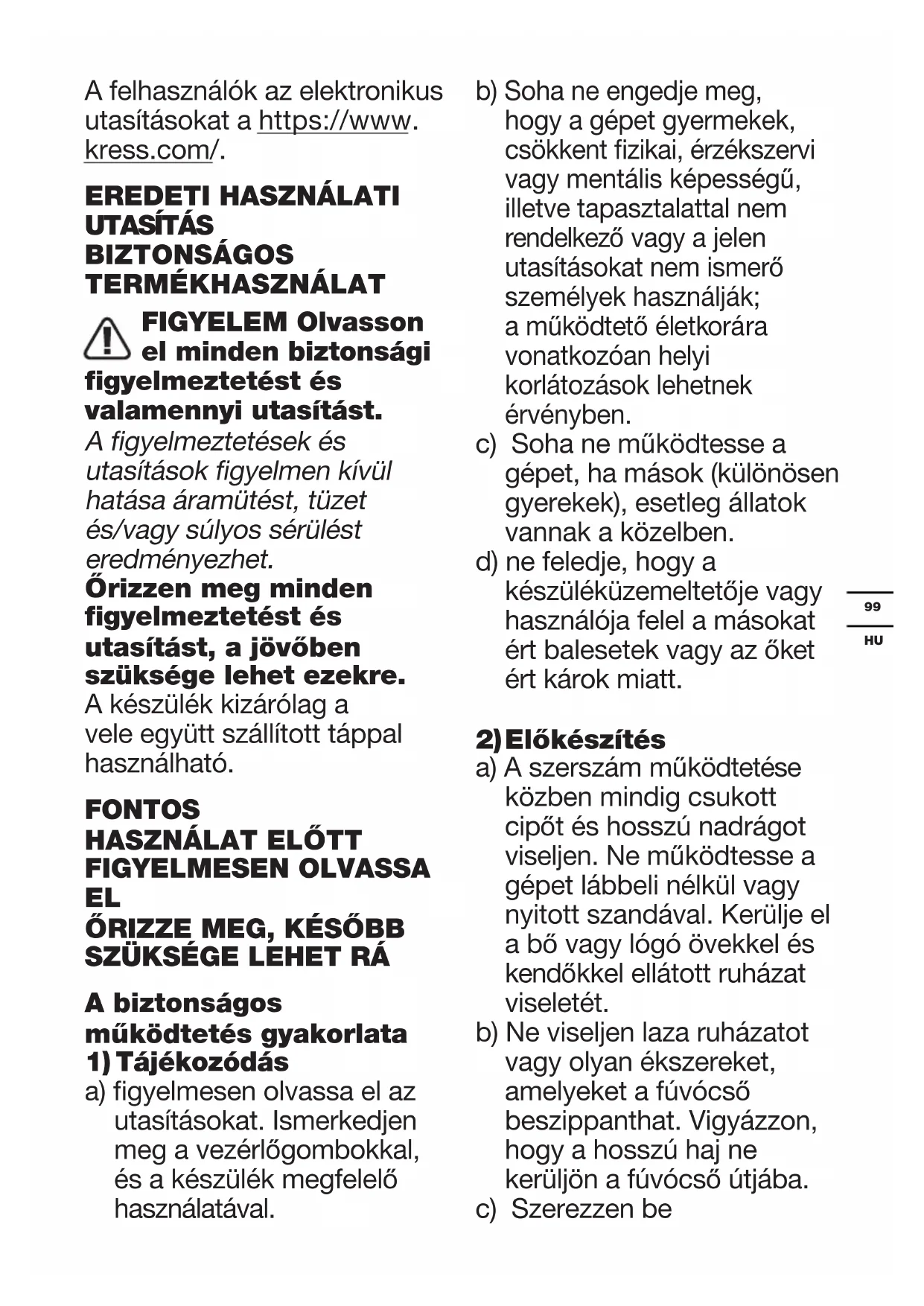

HASZNÁLATI ÚTMUTATÓ KG560E.9 KRESS
FIGYELEM Olvasson el(AP) considbenbiztonsagi figyelmeztetest es valamennyiutasitast.
A figyelmeztetešek ésutasítások figyelmen kívül hatása áramütest,uzziés/vagy súlyos serülést eredményezhet.
Örizzen meg minded figyelmeztétást ésutasítást, a jövobenszüksége lehet ezekre.
A keszülék kizárólag a
vele együtt szállitott pápal
használható.
FONTOS HASZNÁLAT ELÖTT FIGYELMESEN OLVASSA EL ÖRIZZE MEG, KÉSÖBB SZÜKSEGE LEHET RÁ
A biztonságos múködtétés gyakorlata 1) Tajékozódás
a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlögombokkal, és a készülék megfelelo hasznalatalval.
b) Soha ne engedje meg, hogy a gépet gyermekek, csökkent fizikai, érzekszervi vagy mentalis képességü, illetve tapasztalattal nem rendelkező vagy a jelenutasításokat nem ismeró személyek használják; a működtető életkorára vonatkozoan helyi korlatózások lehetnek érvényben.
c) Soha ne muködtesse a gépet, ha masok (különosen gyerekek), esetleg allatok vannak a kölzen.
d) ne feledje, hogy a keszüléküzemeltetője vagy használoja felel a masokat ért balesetek vagy az öket ért károk miatt.
2) Elokeszítés
a) A szerszám muködtétese kozben mindig csukott cipôt és hosszú nadragot viseljen. Ne muködtesse a gépet lábbeli nélkül vagy nyitott szandával. Kerülje el a bő vagy lógó övekkel és Kendőkkel ellatott ruházat viseletét.
b) Ne viseljen laza ruházatot vagy olyan ékszereket, amelyeket a fúvócső beszippanthat. Vigyázzon, hogy a hosszú Haj ne kerüljön a fúvócső utjába.
c) Szerezzen be
hallásvédő eszközt és védőssemüveget. A gép használata közben mindig viselje öket.
d) A gépet csak az eloirt pozicióban, szilárd és vízsintes talajon használja.
e) Ne használja a gépet burkolt vagy kavicsos felületeken, mert a szétszóródo burkolóanyag sérüléseket okozhat.
f) Minden hasznalat elott vizuálisan ellenőrizzee a az ezeket rögzítő elementk megfelelo rögzítését/ meghúzásat, a védóburkolat sérülésmentességot, és a védok és védöernyők poziónalásat. Cserélje ki a kopott vagy károsodott alkatrészeket, hogy megörizze a gép eredeti állapotát. Cserélje ki a sérült vagy olvashatatlanna valt címkéket.
3) Múködtêtes
a) A gép elindítása elött Ellenőrizze, hogy a gyüjtokamra üres-e.
b) Tartsa tívol az arcát és a testét a beszívo nyílástól.
c) Ne engedje, hogy kezei, testrészei vagy ruházata a gyüjtőkamrába vagy a kidobó csúsztába, vagy barmely mozgó alkatrész közelébe kerüljenek.
d) Munkavégzés kozben
mindig ügyeljen az
egyensúlyára. Ne nyúljon tól
messzire.
e) A gép mücködtetése bözen kerülje el a gép feldolgozott anyagot kidobó övezét.
f) Ha rezgéseket bocsát ki, azonnal kapcsolja ki a gép áramellatását és varja meg a gép teljes leallását. Vegye ki az akkucsomagot a gépból, majd tegye meg a következő lépéseket a gép úabb elindítása és múködtétese elótt:
i) vizsgalja meg a gépet az esetleges károsodások felfedezéséert;
ii) cserélje ki vagy javitsa
meg a károsodott részeket;
iii) keresse meg az esetleg meglazult részeket, és rögzítse öket.
g) Ne engedje, hogy a feldolgozott anyagok felgyuljenek a gep kidobó övezétében; az efféle jelenség megzavarja a polyamatos kidobást, és akár a beszívott anyag beszívo nyiláson való kilökéséhz vezethet.
h) Ha a gép eldugult, a hulladékok eltávolítasa elótt kapcsolja ki a gép áramellatasat és vegye ki a gép akkucsomagját.
i) Soha ne mücködtesse a szerszámot, ha a
védóburkolata vagy egyéb
védōelemei megsérültek,
illetve a biztonsági
eszközök.
j) Tartsa tisztan a gép áramforrasat, a károsodás és az esetleges tuzveszély megelőzese vegett.
k) Ne szállitsa/költöztesse a gépet mukódó aramforrással.
I) Mindig csatlakoztassa le az áramforrásrol a gépet (pl. vegye ki belöle az akkumulátort), ha
- ha felügyelet nélkül hagyja a gépet,
- akadálymentesités és a kidobó csúszda megtisztítasa elött,
- mielótt a kerti kisgépet Ellenőrizné, megtisztiţaná, vagy azon valamilyen munkát págezne;
m)Ne használja a gépet rossz idójárasi viszonyok kozott, különösen, ha fennäll a villamlas veszélye.
4) Karbantartás és tárolás
a) minded csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) A kopott vagy sérult alkatrészeket cserélje ki.
c) Csak eredeti
cserealkatreszeket és
tartozékokat használjon.
d) A gépet száraz, gyerekek elől elzárthelyen tárolja.
e) Ha a gép szervizeles,
ellenőrzés, párolás vagy
tartozékcse celjából
le van állitva, valassza
le az akkucsomagot
vagy szüntesse meg a
gép aramellatásat, és
bizonyosodjon meg, hogy
a gép összes mozgó
alkatrésze teljesen leált. Az
ellenőrzések és beallitások,
stb. elött, párja meg a gép
teljes lehülését. Gondosan
tartsa karban és tisztan a
gépet.
f) A gépet száraz, gyerekek elől elzárthelyen tárolja.
g) Tárolás elótt mindig varja meg a gép teljes lehülését.
h) Soha ne的概率i kiktatni a vedoelem szinkronizaló funkcióját.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGİ FIGYELMEZTETÉSEK
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rovidre az akkumulátort. Az akkumulátorokat netárolja olyan dobozban vagy fiókban, ahol rovidre zárhatják
egymást, vagy
valamilyen gezetó
anyag a rovidzárlatukat
okozhatja. Az
akkumulátorokat
használaton kivül
tartsa a fémtárgyaktól,
pédául gemkapcsoktól,
pénzerméktól, kulcsoktól,
szögektól, csavaroktól
vagy más kis fémtárgyaktól
távol, mert ezek
összekapcsolhatják a
pólusokat. Az akkumulátor
pólusainak rovidzárlata
égés- és tuzveszélyes.
c) Ne tegye ki honek vagy tuznek az akkumulatort. Netárolja kozvetlen napfényben.
d) Az akkumulátort netegye ki ütesnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bó vizzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esétén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és
száraz maradjon.
h) Ha az akkumulátor polusaira szennyezódes kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort hasznalat el'tt fel kell tolteni. A toltest mindig az utasitásoknak megfeleloen, helyes eljárast hasznalva vegezze.
j) Használaton kívülne hagyja tõltön azakkumulátort.
k) Hosszan tartó tárolást
követően a maximálisteljesítmény elérésé
erdekében szükségeslehet, hogy az
akkumulátort tõb szörfeltöltse és lemerítse.
I) Csak a Kress által javasolt tõltóvel tõltse fel. Kizárolag a készülékhez való használatra mellekelt tõltőt használja.
m)Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
n) Az akkumulátor gyermektól támolt tartandó.
o) Örizzemeg a termékhezmellekltutasítasokat, a
késöbbiekben szüksége lehet ezekre.
p) Amikor a szerszámot nem használja, vegye ki belőle az akkumuláort.
q)Ártalmatlanításnál megfeleloen járjon el.
r) Ne helyezzen be különboző gyártóktól szármaszo, illetve elterő kapacitásu, méretú vagy típus ákkukat a készülékbe.
s) Az akkucsomag csomagolasatCsak kozvetlenul a hasznalatelott tavolitsa el.
t) Figyeljen az akkun lathato (+) és minusz (-) polaritású jelzesekre az akku elóirt használata érdekében
SZIMBÓLUMOK
| ! | Olvassa el a kezelői készikönyvet |
| ! | FIGYELEM |
| Viseljen szemvédőt | |
| Ne tegye ki esőnek | |
| Viseljen fulvédőt |
| A kölben ne álldogáljon senki | |
| Figyelmeztetés veszényre | |
| A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a kölzen elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az úrahasznosítási lehetőségekról tajekozódjon a helyi hatóságoknál vagy a kereskedőnél. | |
| Gondskodjon arról, hogy az akkumulátort eltávolította az alkatrészek cseréjét megelőzöen. | |
| Lithium-ion akkumulátor. A terméken taláható szimbóolum arra utal, hogy minded akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán úrahasznosítják vagy szétszerelik, hogy csökkent sék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz. | |
| Ne objba tűzbe | |
| Az akkumulátor nem megfelelo leselejtezés esétén bekerülhet a viz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne objba a kommunális hulladékba. |
AZ ALKATRÉSZEK LISTÁ-JA
| 1. | VÁLTOZTATHATÓ LEGSEBESSÉGÜ FUVÖKA |
| 2. | FUVÓCSÜ |
| 3. | CSÖKIOLDÓ GOMB |
| 4. | FORDULATSZÁM-SZABÁLYZÓ GOMB |
| 5. | TURBO GOMB AZ ENERGIA NOVELÉ-SEHEZ |
6. FOGANTYU
7. AKKUMULÁTOR KIOLDó GOMB
8. KIOLDOKAR
9. MOTORHÁZ
10. FUVOKA KIOLDO GOMB
Nem minded keszülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.
MUSZAKI ADATOK
Tipus KG560E.9 (5 - a szerszám megnevezése, azaz akkus fuvokészülék)
| KG560E .9 | |
| Feszültseg 60 V | Max.* |
| Maximális lögmennyiség | 1275 m³/h (Lögmennyiség MOD) |
| Maximális lögsebesség | 215 km/h (Lögsebesség MOD) |
| Gép súlya 2.3 kg |
*Terhelés nélkūli feszültség. Az akkumulátor kezdő feszültsége maximum60 volt. Anevleges feszültség 54 volt.
ZAJÉRTEKEK
| A-súlyozású hangnyomásszint L | pA= 86.5 dB(A) |
| KpA | 3.0 dB(A) |
| A-súlyozású hangerő | LwA= 98.1 dB(A) |
| KwA | 3.0 dB(A) |
| Viseljen hallásvédót. |
REZGÉSÉRTEKEK
Tipikus sulyozott rezgés a < 2.5m / s^2
Bizonytalansag K = 1.5m / s^2
A hivatalos összesitett rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére hasznalható.
FIGYELEM: Az elektramos keziszerszam hasznalata soran a rezgeskibocsatas eltérhet a fenti ertektol attol fuggoen, hogy a szerszamot hogyan hasznaljak. Az ertek fugghet az alabbiaktol:
Hogyan hasznaljak a szerszámot.
Az eszkoz jo allapotban van-e, megfeleloen karbantartjak-e.
Megfelelo tartozekokat hasznalnak-e az eszkozhocz, vigyaznak-e, hogy éles legyen és jo allapotban maradjon.
A fogantyu megfeleloen rogzul-e, hasznalnak-e rezgescillapito tartozekokat.
A szerszámot rendeltetesszerüen, kialakitásanak és a jelen utasításoknak megfeleloen használják-e.
Ha a szerszámot nem kezelik megfeleloen, kéz-kar vibrácios szindromát okozhat.
FIGYELEM: A pontosság érdekében az exposizíos szint becsült ertékéhez a valós
hasznalati korulmenyek kozott figyelembe kell venni a mukodesi ciklus valamennyi elemét, igy azt az idot is, amikor a szerszámki van kapcsolva, és amikor üresjaratban mukodik. Ez a teljes munkaidoszak viszonylatában jelentösen csokkentheti az expoziós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
Az eszkocz t jelen utasitásoknak megfeleloen tartsa karban, és vigyázzon a megfelelo konésre (ahol erre szükség van).
Ha rendszeresen hasznalja az eszkocz, vásároljon rezgéscsillapíto tartozékokat.
Ugy tervezze meg a munkajat, hogy a magas rezgeisszamu eszkozok hasznalatat igenylo feladatokat tobb napra ossza el.
RENDELTETES
A fuvocso hulladek fujasara szolgal. Belterben es allattartasban nem hasznalhato.
MÜKÖDTÉS ELOTT
A FUVOCSO OSSZESZERELESE & SZETSZERELESE
Összeszerelés (A. ábra)
- lgazitsa be a hornyot, és nyomja be a csövet a fuvóházba, amíg egy "kattanó" hangot nem hall.
Szétszerelés (B. ábra)
- Nyomja meg a csókioldó gombat, és húzza ki a csövet.
AZ AKKUMULÁTOR BEHELYEZÉSE ES ELTÁVOLITÁSA
Beszerelés (C. ábra)
- Töltés után helyezze be az akkumulátort a szerszámgep akkumulátorcsatlakozojába. Egyszeri és enyhe nyomás elegendo lesz.
Eltávolítás (D. ábra)
- Nyomja meg az akkumulátor kioldógombját, hogy eltávolfithassa az akkumulátort a szerszámgepból.
MUKÖDÉS
LEGSEBESSEG MOD(E. ABRA)
MEGJEGYZES: A fuvó a dobozban levô légsebesség
üzemmodban van.
- A légsebesség üzemmod a fuben valo tiszitáshoz ajánlott, a G1 ábra szerint.
LEGMENNYISEG-MODELL (F1,F2.abra)
- Nyomja meg a fúvóka kioldó gombját, és csúsztassa előre a legmennyiség modhoz.
- A legmennyiség mod pedig kemeny talaj, peldaull cement tisztitasahoz javasolt, a G2 abra szerint.
MEGJEGYZES: Az uzemmodvaltasyoz csusztassa a kioldot hatra a legsebesseg modhoz.
INDITÁS
Fordulatszám-szabályzo gomb muködése (G1., G2. abra):
Forgassa a fordulatszám-szabályzo gombot az oramutato jarásával megegyezó vagy ellentétés irányba a fujasi sebesség / legmennyiség noveléséhez vagy csökkentéséhez 3 allásu fokozatkapcsolóval.
MEGJEGYZÉS: Ha a fordulatszám-szabályzo gomb
O" allasban van, a lombfuvo nem indithato el.
Forditsa el a fordulatszám-szabályzo gombot a kivant sebesség kivalasztásaig, amely elinditja a lombfúvót.
LEALLITÁSHOZ (G3 ÁBRA)
Forditsa a fordulatszám-szabályzo gombot az oramutato jarásával megegyező irányba „O“ allásba, vagy nyomja le a kioldó gombot, és engedje el a gyors megallashoz. Minden hasznalat után forditsa a fordulatszám-szabályzo gombot az oramutato jarásával megegyező irányba „O“ allásba.
MEGJEGYZES: A gyors megallitas befejezese utan a fordulatszam-szabalyzo gomb nem mukodik, amig a gazkar kioldojat teljesen le nem nyomja.
ÖTLETEK A HASNZÁLATHOZ
- Az eszkocz muködtetéskor tartsa a fuvócsövet kb. 8"-rel a talaj fölott.Oldalirányu sörö mozdulatokat végezzen.
- Miután a leveleket vagy hulladékot egy kupacba fujta, onnan egyszerüen eltakarithatja.
FIGYELMEZTETÉS!
- Ne fujon kemeny targyakat, peldaul szogeket, csavarokat vagy koveket.
- Ne mücködtesse a fuvógepet amberek vagy allatok kozelében.
- Legyen különösen olvatos, ha a lépcsokról vagy mas szuk helyekrol tiszítja le a hulladékot.
- ViseljenBiztonsagi szemüveget vagy mas megfelelo szemvedot, illetve hosszú nadragot es zárt cipôt.
TURBO GOMB AZ ENERGIA NOVELSEHEZ (H. ABRA)
- Nyomja meg a turbo gombot az energia noveleséhez, hasznalat kozben ideiglenesen novelje a legáramlást a maximális szintre
- Engedje el a Turbo gombot, a fuvó visszatar az eložoleg kiyalasztott sebességre.
MEGJEGYZES: A teljesitménynövelő Turbo gomb jelentösen megnövelheti a legáramlást, és nehéz vagy nedves törmelek eltavolitására használható.
AZ ESZKÖZ TISZTÍTÁSA
A szerszámot tisztítsa rendszeresen.
Figyelmeztétés! Vigyázzon, hogy a szerszámá, a mindig száraz legyen. Soha ne permetezze Kzzel.
- A szerszám tisztitásáhozCsak szappanos vizet és nedves ruhát használjon.
- Ne használjon semmilyen vegyi anyag tartalmú tiszítószert vagy oldószert, mert az súlyosan károsīthatja a muanyagot.
- A termekben önzsirzo csapágyak talalhatoak, igy ezeket nem szükséges zsirozni.
KÖRNYEZETVEDELEM
A leselejtezzett elektromos keszülékek nem dobhatók ki a haztartási hulladékkal. Ha van a kölben elektromos hulladék gyüjtö, vigye oda a keszüléket. Az ujrahasznositás ió ségekról tajekozódjon a helyi hatóságoknál vagy leskedönél.
MEGFELELOSEGI NYILATKOZAT
A gyártó,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
A Positec nevében kijelenti, hogy a termék
Leirás Akkus fuvokeszülék
Tipus KG560E.9 (5 - keszülék jelölse, azaz az akkus fuvokészülék)
Rendeltetes Fujas
Megfel a következ irányelveknek,
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC módosítva: 2005/88/EC
2000/14/EC módosítva: 2005/88/EC:
-Megfeleloség-ellenorz eljaras a V fuggelek ertemeben
-Mert hangero-szint 98.1 dB (A)
- Garantált hangeró-szint 101 dB (A)
Az alabbi normaknak:
EN 60335-1, EN 50636-2-100, EN 62233, EN
ISO 3744, EN IEC 55014-1, EN IEC 55014-2
A muszaki dokumentaci összeallitására jogosult személy:
Név Marcel Filz
Cim Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2021/01/21
Allen Ding
Helyettes fomernöke, Teszteles es minosités
Positec Technology (China) Co., Ltd.
