HASZNÁLATI ÚTMUTATÓ KC720.9 KRESS

Az alkatrészek listája....137

Termékbiztonság.... 138

Összeszerelés és használat....142

Szállítás....147

Karbantartás....147

Tisztítás....148

Tárolás....149

Hibaelhárítás....150

Műszaki adatok....151

Környezetvédelem....152

Megfelelőségi nyilatkozat....153

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉS

A termék rendeltetése ipari fűnyírás.

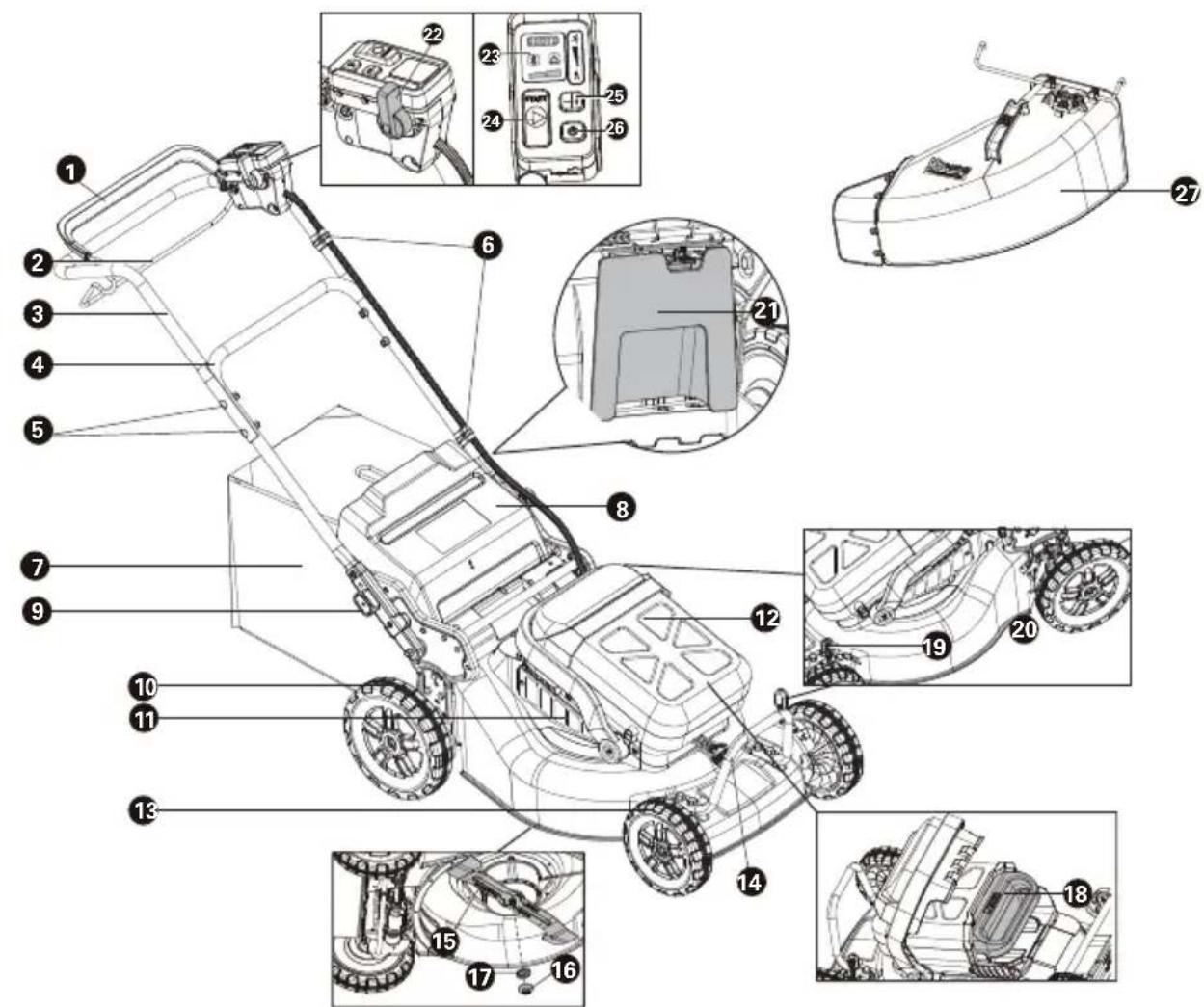

AZ ALKATRÉSZEK LISTÁJA

1. NYÍRÁSI BIZTOSÍTÉKKAR (KÉSINDÍTÁS)

2. ÖNJÁRÁS BIZTOSÍTÉKKAR

3. FELSŐ FOGANTYÚ

4. ALSÓ FOGANTYÚ

5. MARKOLATRÖGZÍTÖK

6. KÁBELRÖGZÍTŐ

7. FÜGYÜJTÖ ZSÁK

8. BIZTONSÁGI FEDÉL

9. MAGASSÁGBEÁLLÍTÓ GOMB

10. HÁTSÓ KERÉK

11. LEVEGŐSZÚRŐ

12. AKKUMULÁTORTARTÓ FEDÉL

13. ELSÖ KERÉK

14. MOTORBURKOLAT

15. KÉS

16. VÁGÓKÉS CSAVAR

17. TÁVTARTÓ

18. AKKUMULÁTOR*

19. ELÜLSÖ VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR

20. HÁTSÓ VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR

21. MULCSOZÓ DUGÓ

22. ÖNJÁRÁS FORDULATSZÁM-SZABÁLYOZÓ

23. LED VISSZAJELZÖK

24. VÁGÓKÉS INDÍTÓGOMB

25. VÁGÓKÉS FORDULATSZÁM-SZABÁLYOZÓ

26. BE/KIKAPCSOLÓ

27. OLDALSÓ KIÜRÍTŐ CSATORNA *

* Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt.

EREDETI HASZNÁLATI UTASÍTÁS TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes, ehhez az elektromos kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tűzet és/vagy súlyos testi sérüléseket eredményezhet. Örizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre. A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
2) Elektromos biztonság
a) Az elektromos kéziszerszámok csatlakozó dugaszának találnia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan csatlakozó dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne üzemeltesse a gépet esőben vagy nedves körülmények között. Ez növelheti az

áramütés veszélyét.

d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.

e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.

f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a "ki" helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielőtt az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és örizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő is csatlakoztatható, gondoskodjon

ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori használata túl elbizakodottá tegye, és hogy ezáltal figyelmen kívül hagyja a szerszám biztonsági követelményeit. A másodperc töredéke is elég ahhoz, hogy egy figyelmetlen mozdulat súlyos sérüléshez vezessen.

4) Az elektromos kéziszerszám használata és karbantartása

a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Húzza ki a csatlakozó dugaszt az áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a megelőző biztonsági intézkedésekel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

e) Az elektromos kéziszerszámok és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.

f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Órizze szárazon, tisztán, olaj- és zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és

megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.

5) Az akkumulátoros kéziszerszám használata és karbantartása

a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

e) Ne használjon károsodott vagy módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.

f) Óvja az akkucsomagot és a szerszámot a tűztől vagy a magas hőmérsékletektől. A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.

g) Tartsa be az összes újratöltési utasítást és az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.

6) Szerviz

a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.

b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.

A FÜNYÍRÓRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

a) Ne használja a fünyírót rossz időjárási körülmények között, különösen, ha villámlás veszélye áll fenn. Így csökkentheti a villámcsapás kockázatát.
b) A területet, ahol a fünyírót használni kívánja, gondosan vizsgálja át, hogy nem élnek-e ott vadon élő állatok. A fünyíró működés közben a vadállatok sérülését okozhatja.
c) Gondosan ellenőrizze a fűnyíró használati helyét, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. Az elrepülő tárgyak személyi sérülést okozhatnak.
d) A fünyíró használata előtt szemrevételezéssel mindig ellenőrizze, hogy a kés és a késegység nem használódott-e el vagy sérült-e. Az elhasználódott vagy sérült alkatrészek növelik a sérülésveszélyt.
e) Rendszeresen ellenőrizze a fügyűjtőt kopás vagy sérülés szempontjából. A kopott vagy sérült fügyűjtő megnövelheti a személyi sérülés kockázatát.
f) A védőelemek mindig legyenek a helyükön. A védőelemek legyenek működőképes állapotban, megfelelően felszerelve. A laza, sérült vagy működésképtelen védőelemek személyi sérülést okozhatnak.
g) A hütőlevegő-beömlőket tartsa tisztán. Az eltömödött hütőlevegő-beömlők és az idegen tárgyak túlmelegedést okozhatnak, vagy tüzveszélyesek lehetnek.
h) A fünyíró használata közben viseljen csúszásgátló munkavédelmi lábbelit. Ne működtesse a fünyírót mezítláb vagy nyitott szandálban. Ez csökkenti a lábak sérülésének kockázatát, ha azok a mozgó vágófejhez émek.
i) A fünyíró működtetése közben mindig viseljen hosszúnadrágot. A szabadon lévő bőrfelület megnöveli az elrepülő tárgyak okozta személyi sérülés valószínűségét.
j) Ne használja a fünyírót nedves füben. Sétáljon, soha ne fusson. Ez csökkenti a megcsúszás és elesés veszélyét, ami személyi sérüléshez vezethet.
k) Ne használja a fünyírót rendkívül meredek lejtön. Ez csökkenti annak veszélyét, hogy elveszti a gép feletti uralmat, megcsúszik vagy elesik, ami személyi sérüléshez vezethet.
I) Lejtön végzett munka közben mindig stabilan álljon, mindig a lejtő vonalával párhuzamosan dolgozzon, soha ne használja fel-le irányban, és irányváltáskor legyen rendkívül óvatos. Ez csökkenti annak veszélyét, hogy elveszti a gép feletti uralmat, megcsúszik vagy elesik, ami személyi sérüléshez vezethet.
m) A fünyíró tolatásakor vagy magához húzásakor fokozott óvatossággal járjon el. Mindig figyeljen oda a környezetére. Ez csökkenti a használat közbeni megbotlás kockázatát.
n) Ne érintse meg a késeket és más veszélyes mozgó alkatrészeket, amíg azok mozgásban

vannak. Ez csökkenti a mozgó alkatrészek okozta személyi sérülések kockázatát.

o) Beszorult anyag eltávolításakor vagy a fünyíró tisztításakor győződjön meg arról, hogy minden hálózati kapcsoló ki van kapcsolva, és az akkumulátoregység hátlapja le van választva. A fünyíró nem várt működése súlyos személyi sérülést okozhat.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
i) Használaton kívül ne hagyja töltön az akkumulátort.
j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
k) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.
I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
m) Az akkumulátor gyermekektől távol tartandó.
n) Örizze meg a termékhez mellékelt

utasításokat, a későbbiekben szüksége lehet ezekre.
o) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p) Ártalmatlanításnál megfelelően járjon el.
q) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.
s) Figyelem! Ne használjon nem újratölthető elemeket.

A VEZETÉK NÉLKÜLI TERMÉKRE VONATKOZÓ FELHASZNÁLÓI KÉZIKÖNYV ELŐÍRÁSAI

a) A készülék működtetése a következő két feltételhez van kötve:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell viselnie minden külső interferenciát, beleértve azt is, amely nem szándékolt működést okozhat.

b) Vigyázat! A készülék megfelelőségért felelős fél által kifejezetten nem jóváhagyott módosításai és változtatásai érvényteleníthetik a felhasználónak a készülék használatára vonatkozó jogát.
c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt. Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a készülék zavaró interferenciát okoz a rádió- vagy televízióműsorok vételében, amit a készülék ki- és bekapcsolásával lehet megállapítani, arra kérjük a készülék használóját, hogy próbálja meg kiküszöbölni az interferenciát a következő megoldások egyikével:

- Változtassa meg a vevőantenna irányát vagy helyét.

- Növelje a távolságot a berendezés és a vevőkészülék között.

- Csatlakoztassa a készüléket egy olyan konnekktorba, amelyik másik áramkörön van, mint amelyikre a vevőkészülék csatlakoztatva van.

- Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió-/TV-szerelőhöz.

SZIMBÓLUMOK

A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat

	FIGYELEM
	FIGYELEM – Vigyázzon az eldobott tárgyakkal – tartsa távol a járókelőket
	FIGYELEM – Tartsa távol a kezét és lábát a késektől
	FIGYELMEZTETÉS – Karbantartás előtt válassza le az akkumulátort
	A penge a motor kikapcsolását követően is forog. Várja meg, amíg a gép minden alkatrésze teljesen leáll, mielőtt hozzányúlna.
	Viseljen védőkesztyűt
	Mielőtt bármilyen beállítást, szervizelést vagy karbantartást végezne, távolítsa el az akkumulátorokt.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba
	Ne dobja tűzbe
	Nagy sebesség
	Alacsony sebesség
Li-Ion	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MEGJEGYZÉS: A szerszám használata elött olvassa el figyelmesen a használati atót.

HASZNÁLAT ELÖTT

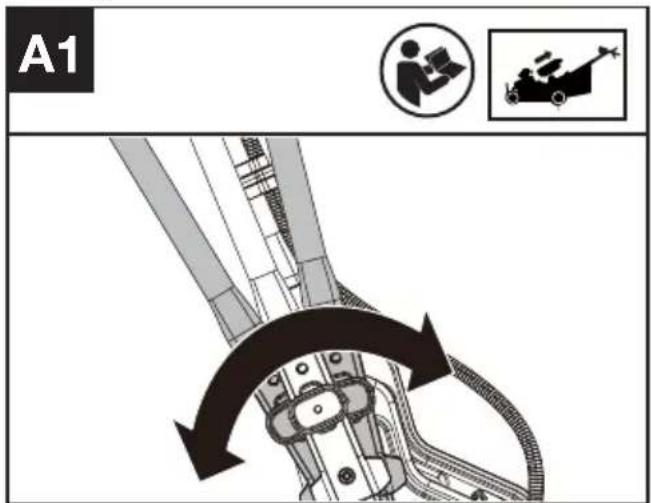

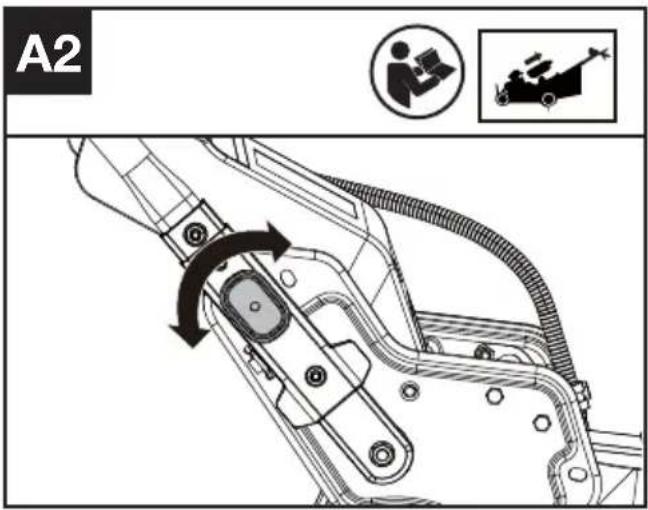

Markolatmagasság beállítása és alsó markolatok felszerelése. (Lásd az A1. és az A2. ábrát)

3 magassági fokozat választható. Válassza ki a megfelelő magasságot, és fordítsa el a beállítógombot.

A1

A2

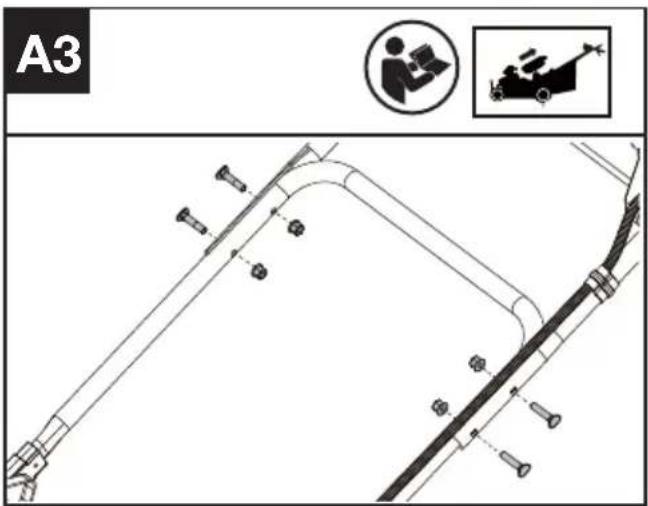

Felső markolat felszerelése. (Lásd az A3. ábrát.)

A3

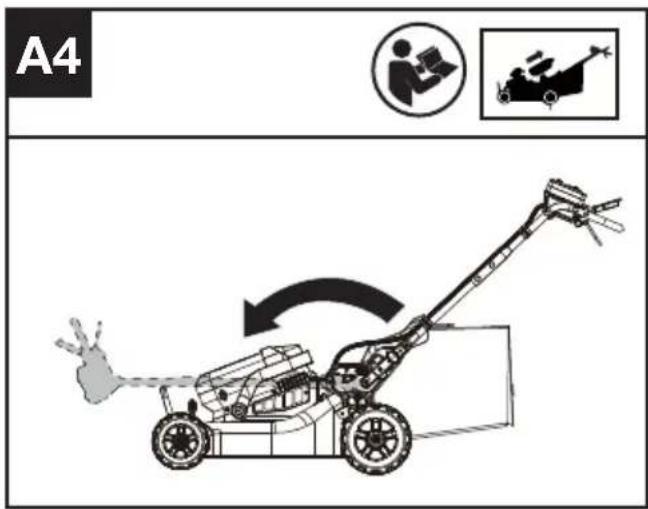

MEGJEGYZÉS: A markolatok szállításhoz vagy szezonon kívüli tároláshoz felhajthatók. (Lásd az A4. ábrát.)

A4 A4

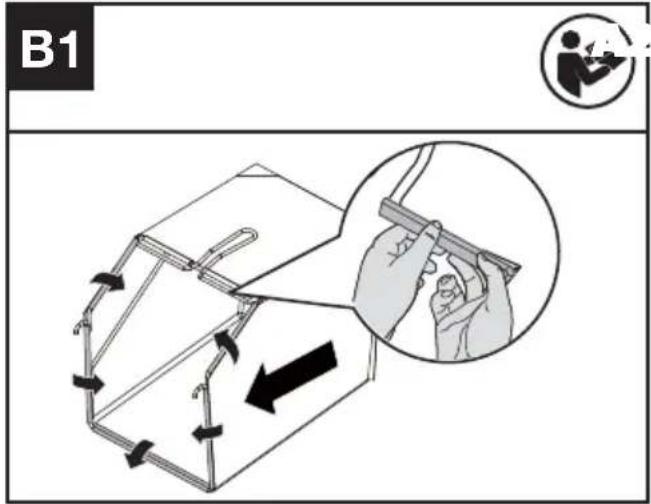

Fügyűjtő zsák felszerelése (lásd a B1. ábrát)

B1

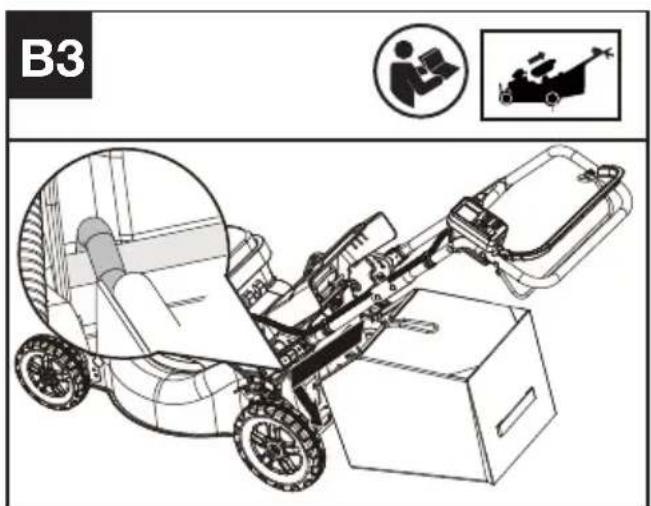

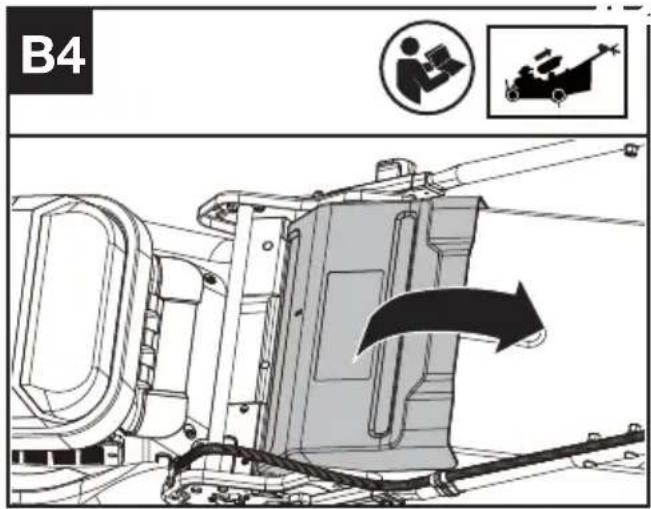

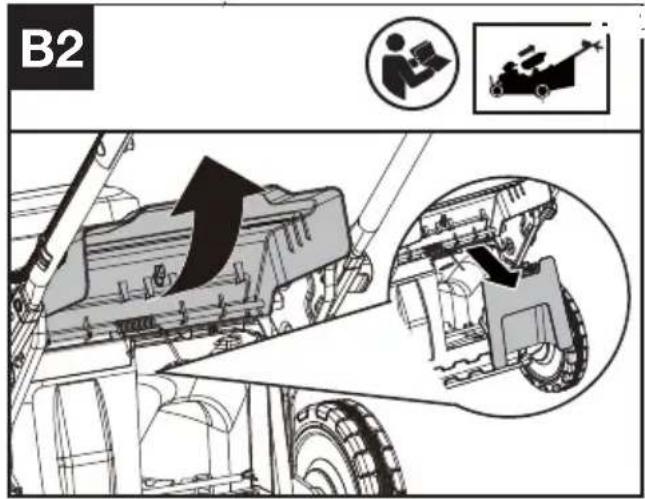

Fügyűjtő zsák felszerelése a fünyíróra (lásd a B2. B3. és B4. ábrát)

MEGJEGYZÉS: Óvatosan nyomja le a fügyűjtő zsákot, hogy biztosan rögzüljön a helyén.

MEGJEGYZÉS: Távolítsa el a mulcsozó dugót a fűnyíróról, mielőtt felszereli a fügyűjtő zsákot.

B2

B3

B4

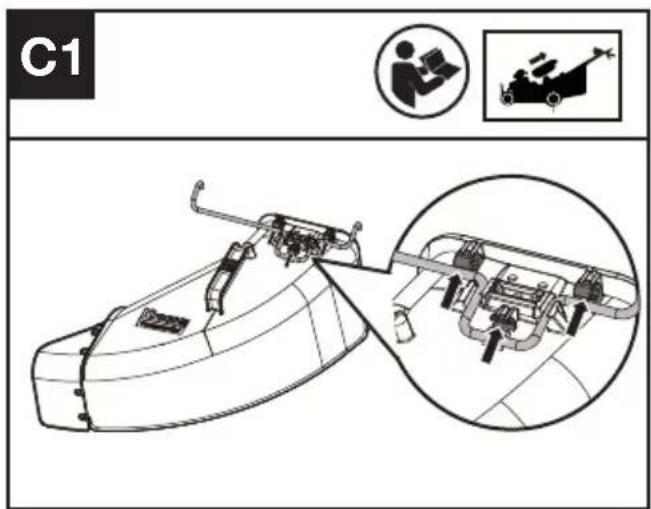

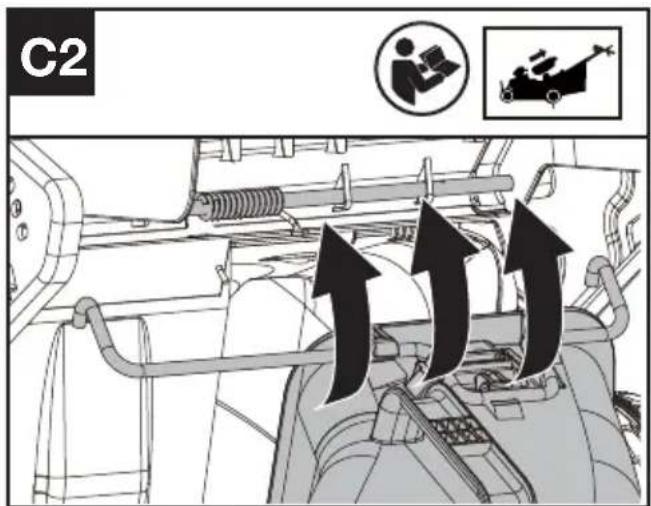

Az oldalsó kiürítő csatorna felszerelése a fünyíróra (lásd a C1., C2. ábrát)

MEGJEGYZÉS: Vegye ki a fünyíróból a mulcsozó dugót, és távolítsa el a fügyűjtő zsákot, mielött felszerelné az oldalsó kiürítő csatornát.

C1

C2

Akkumulátor töltöttségének ellenőrzése, és az akkumulátor feltöltése.

MEGJEGYZÉS: Az akkumulátor gyárilag nincsen feltöltve. Az első fünyírás előtt az akkumulátort teljesen fel kell tölteni. További részleteket az akkumulátor és a töltő kézikönyvében talál.

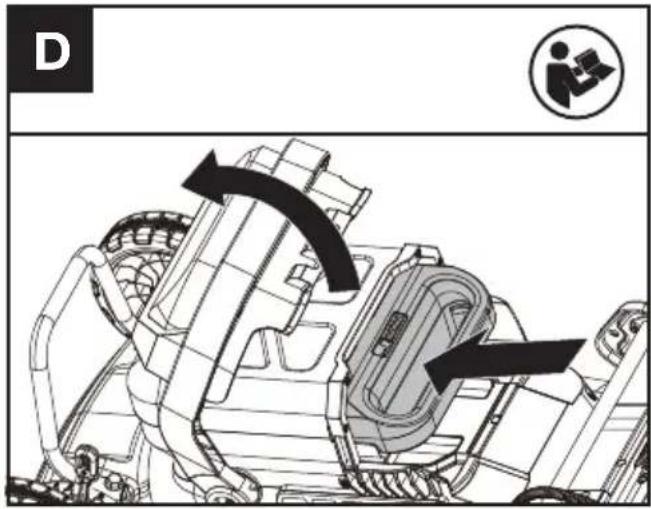

Akkumulátor beszerelése/eltávolítása (Lásd 3az D. ábrát)

D

A vezérlőelemek ellenőrzése

1. Távolítsa el az akkumulátort.
2. Próbálja megnyomni a főkapcsolót, a vágókés indítógombot vagy a vágókés fordulatszámszabályozót. Ha a főkapcsoló, vágókés indítógomb vagy vágókés fordulatszámszabályozó beragad és nem ugrik vissza eredeti helyére, ne használja tovább a fűnyírót, és vegye fel a kapcsolatot egy szakszervizzel.
3. Próbálja meg meghúzni a nyírási biztosítékkart vagy az önjárás biztosítékkart. Ha a nyírási biztosítékkar vagy az önjárás biztosítékkar beragad, és nem ugrik vissza eredeti helyére, ne használja tovább a fűnyírót, és vegye fel a kapcsolatot egy szakszervizzel.
4. Fordítsa el az önjárás fordulatszám-szabályozót. Ha az önjárás fordulatszám-szabályozó beragad, ne használja tovább a fünyírót, és vegye fel a kapcsolatot egy szakszervizzel.

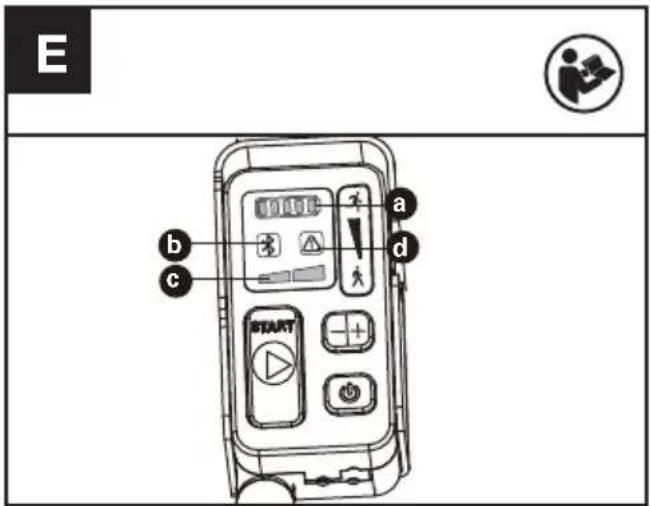

Kijelző ellenőrzése (Lásd az E. ábrát)

1. Szerelje be az akkumulátort.
2. Tartsa nyomva a főkapcsolót, ekkor az akkumulátor visszajelző (a) és a vágási fordulatszám visszajelző (c) világítani kezd.
3. Nyomja meg a vágókés indítógombot, és az indításhoz húzza meg a nyírási biztosítékkart.
4. Ha a vészjelző (d) villog, megoldásért olvassa el a Hibaelháritás fejezetet.
5. Engedje el a nyírási biztosítékkart. A vágókés kis idő elteltével nem forog tovább. Ha a fűnyíró nem tud leállni, távolítsa el az akkumulátort, és vegye fel a kapcsolatot egy szakszervizzel.

LED visszajelzők

a.	AKKUMULÁTOR VISSZAJELZŐ
b.	BLUETOOTH VISSZAJELZŐ
c.	VÁGÓKÉS-FORDULATSZÁMVISSZAJELZŐ
d.	VÉSZJELZŐ

MEGJEGYZÉS: A gép meghibásodása esetén a

vészjelző pirosan vagy sárgán villog. Ha a piros fény villog, kérjük, forduljon a kereskedőhöz. Ha a sárga fény villog, kapcsolja ki a gépet, vegye ki, majd helyezze vissza az akkumulátort és kapcsolja be a gépet. Ha a sárga lámpa továbbra is villog, kérjük, forduljon a kereskedőhöz.

E a b c d START

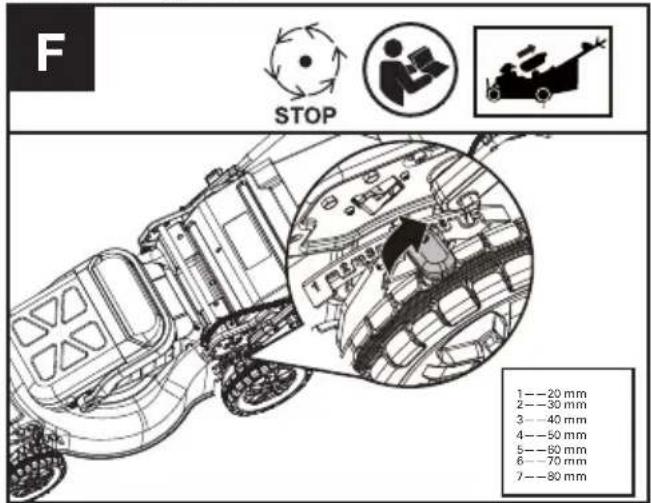

Vágási magasság beállítása (Lásd a F. ábrát)

Állítsa be a vágási magasságot az első és hátsó kerék vágási magasság beállító karjával.

MEGJEGYZÉS: A magasság beállítása során ügyeljen arra, hogy az első és hátsó kerekek azonos pozícióban legyenek.

FIGYELMEZTETÉS! Állítsa le, engedje fel a Működési biztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot. A készülék kikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.

HASZNÁLAT

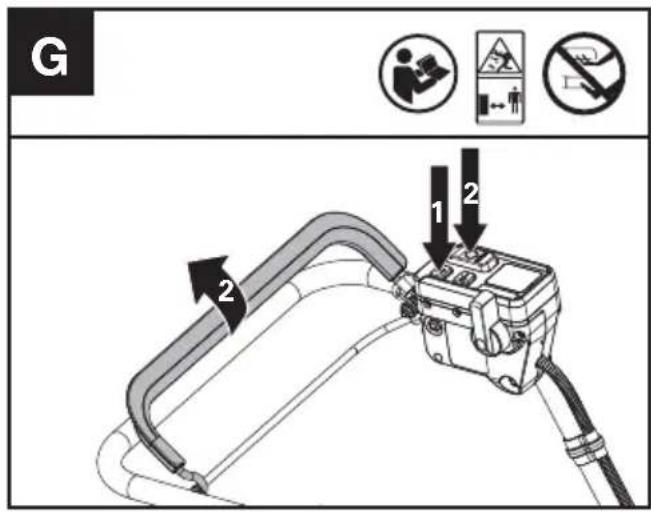

A fúnyíró beindítása és leállítása (Lásd G. ábra)

1. Nyomja meg a fökapcsolót

2. Nyomja meg a vágókés indítógombját (Nyomja le), és húzza meg a működtető kar rögzítő bilincset a gép indításához.

3. A leállításhoz engedje el a vágási biztosítékkart.

FIGYELEM! A vágókés tovább forog, miután a fűnyírót kikapcsolta. Várja meg, amíg n leáll.

MEGJEGYZÉS: Az indításhoz nyomja meg a vágókés indítógombot, és vele egyszerre húzza meg a vágási biztosítékkart

MEGJEGYZÉS: Tartsa nyomva a főkapcsolót, és bekapcsol a kijelző. A kijelző automatikusan kikapcsol, ha 60 percig nem működtet semmit.

G 1 2 2

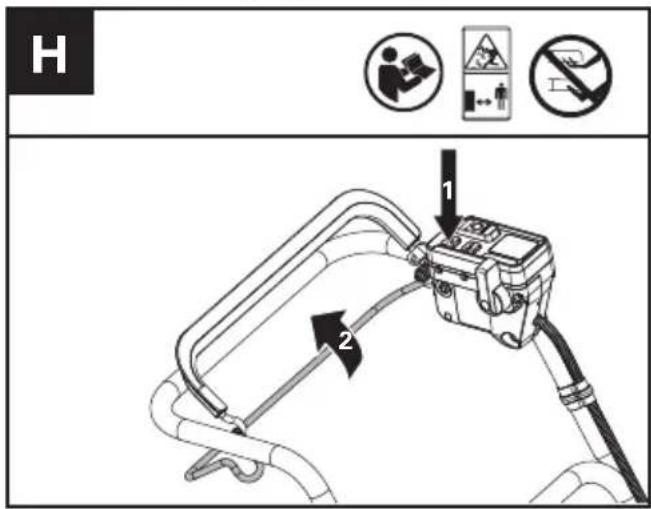

Önjáró rendszer használata (Lásd az H. ábrát)

1. Nyomja meg a fökapcsolót
2. Húzza meg az önjárás biztosítékkart, hogy beindítsa az önjáró rendszert.
3. A leállításhoz engedje el az önjárás biztosítékkart.

H 1 2

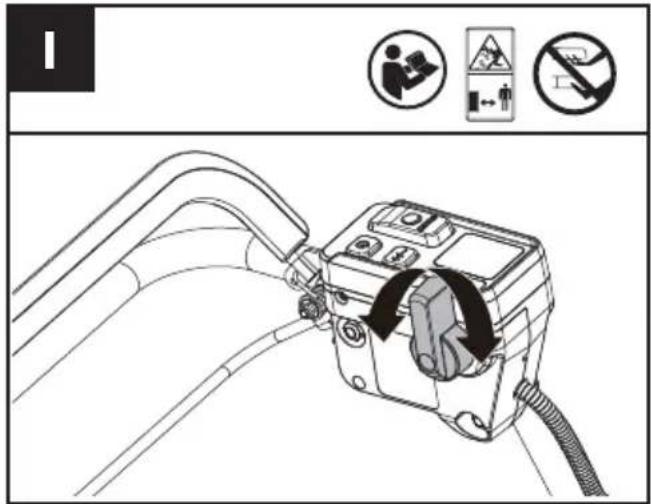

Önjáró sebesség kiválasztása (Lásd a I. ábrát)

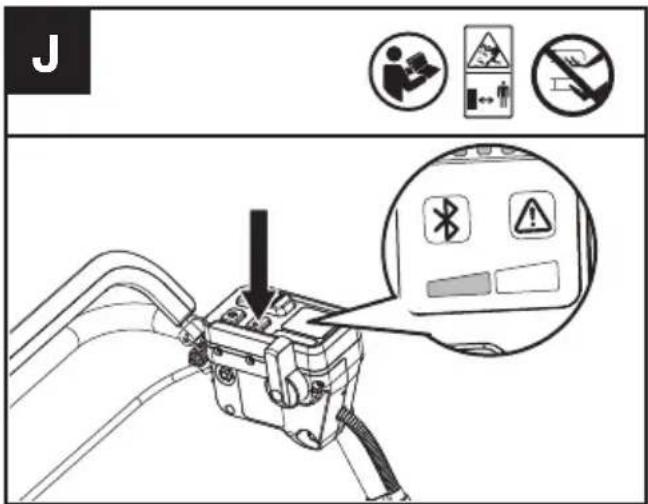

Vágási fordulatszám kiválasztása (Lásd a J. ábrát)

2 vágási fordulatszám választható a használati körülményeknek megfelelően. A +/- gombok segítségével szabályozhatja a fordulatszámot, amelyet a LED visszajelzők jeleznek. Minél magasabb a fordulatszám, annál gyorsabban forog a szerszám.

J

TIPPEK SZÁRZÚZÁSOS FÜNYÍRÁSHOZ

Szárzúzáskor a fünyíró apróra vágja a lenyírt füvet, majd szétteríti a pázsiton. Standard esetben e füdarabkák gyorsan elbomlanak, és táplálják a pázsitot.

Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Kerülje a fünyírást, amikor a fü nedves az esötöl vagy a harmattól. A nedves gyep csomósodhat, ami befolyásolhatja a mulcsozást, és csökkenti az üzemidőt.
2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a füszálak hosszának egyharmadára állítsa be. Ha a füszálak ennél hosszabbak, a motor túlterhelésének megelőzése és a könnyebb haladás érdekében

állítsa magasabbra a fünyírási magasságot. Hosszabb szálú fü szárzúzása esetén először állítsa be maximumra a fünyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.

3) A legjobb teljesítmény érdekében távolítsa el a feltekeredő füvet a fűnyíróról. Idönként kapcsolja ki a fűnyírót, és várja meg, amíg a kések teljesen megállnak. Távolítsa el az akkumulátort, és fordítsa a fűnyírót az oldalára. Valamilyen eszközzel, például egy bottal, távolítsa el a vágókés körül felgyülemlett füvet. Legyen óvatos, mert kések élesek. Ügyeljen arra, hogy nedves vagy új fű vágásakor gyakran, valamint a gép használata után minden alkalommal tisztítsa meg a pengék területét.
4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétteríthesse a lenyírt füvet. A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMENYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.
5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.
6) Ne nyírjon füvet olyan lejtön, amelynek szöge nagyobb, mint 18°.

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sűrűsége. A fűnyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) A legjobb teljesítmény érdekében ügyeljen rá, hogy az akkumulátor teljesen fel legyen töltve, és legfeljebb a fű magasságának 1/3-át vágja le. Szezonkezdet előtt javasoljuk, hogy szereljen fel új vágókést.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

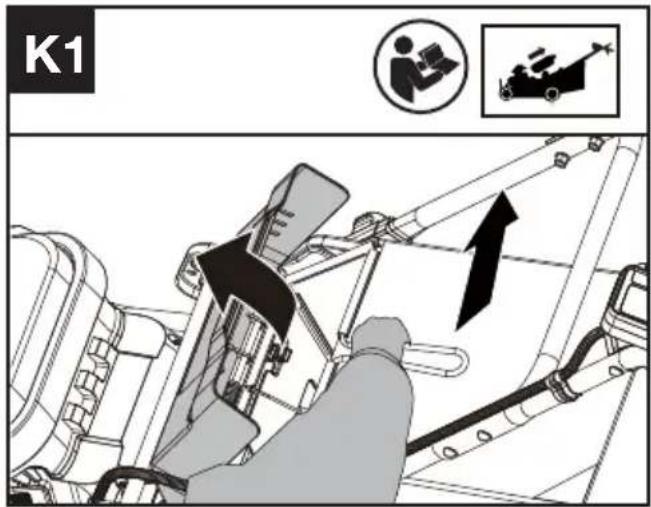

A fügyűjtő zsák kiürítése (Lásd az K1. K2. ábrát)

FIGYELEM! Használat előtt mindig ellenőrizze, hogy a kiömlőgarat biztonsági fedele zárva van-e. Soha ne emelje fel a biztonsági fedelet vagy távolítsa el a mulcsozó dugót, amikor a fűnyíró használatban van, és nincsen felszerelve fügyűjtő zsák.

K1

K2 K2

FIGYELMEZTETÉSEK

A lemerítéshez ajánlott környezeti hőmérséklet- tartomány -20 °C\~45 °C(-4 °F\~113 °F). A töltörendszer csak -5 °C\~45 °C (23 °F\~113 °F) közötti ajánlott környezeti hőmérsékleteken használható.

Részletek a használt akkumulátorok biztonságos ártalmatlanításával kapcsolatban:

A készülék élettartamának végén távolítsa el az akkumulátor csomagot a készülékből, mielőtt az kárba menne. Ne dobják el az akkumulátorokat vagy tegyék őket a szokásos szemetesbe. Ne is dobja el az akkumulátort a géppel együtt. Vegye ki a használt akkumulátor csomagot a készülékből, és a lehető legközelebbi vagy megfelelő, erre a célra kijelölt újrahasznosító központba helyezze el. Kétség esetén forduljon a helyi környezetvédelmi hatósághoz.

Az akkumulátorok nem megfelelő ártalmatlanítása esetén bekerülhetnek a vízkörforgásba, ami veszélyes

lehet az ökoszisztémára. Ne dobja el a hulladék akkumulátorokat osztatlan háztartási hulladékként.

SZÁLLÍTÁS

A fünyíró szállítása

1. Kapcsolja ki a fünyírót, és távolítsa el az akkumulátort.
2. A fünyíró szállításához a vágókés beindítása nélkül is használhatja az önjáró funkciót.
3. A fünyíró megemeléséhez azt javasoljuk, hogy az emelést két ember végezze a fünyíró két oldalán a motorvédő burkolatnál, valamint az alsó markolat csatlakozási pontjánál fogva.

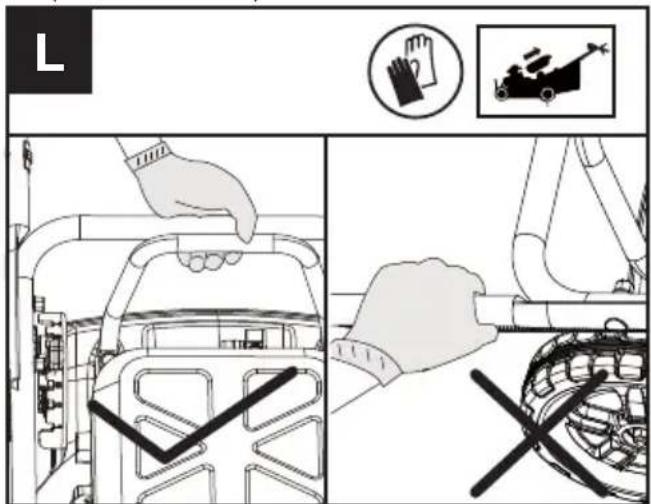

   Ha a gépet összehajtott állapotban emeli fel, a motorburkolatot fogja meg, ne a fogantyúkat. (Lásd az L. ábrát)

Az akkumulátor szállítása

1. Gondoskodjon arról, hogy az akkumulátor biztonságos állapotban legyen.
2. Az akkumulátor szállításakor olyan csomagolást használjon, amely nem vezeti az áramot.
3. A benne lévő Li-ion akkumulátorokra a veszélyes árukra vonatkozó jogszabályi követelmények vonatkoznak.
   Az akkumulátorokat csak akkor szállítsa, ha az akkumulátorház sértetlen. Az akkumulátorokat úgy csomagolja be, hogy ne tudjanak elmozdulni a csomagolásban.

KARBANTARTÁS

FIGYELEM! A fügyűjtő zsák eltávolítása előtt állítsa le a fünyírót, és távolítsa el az akkumulátort.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges

karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fünyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A VÁGÓKÉS ÉLEZÉSE

A LEGJOBB FÜNYÍRÁSI TELJESÍTMÉNY ÉRDEKÉBEN A VÁGÓKÉS LEGYEN ÉLES. A TOMPA PENGE NEM VÁGJA LE EGYENLETESEN A FÜVET, VAGY NEM MULCSOZ MEGFELELÖEN. A VÁGÓKÉS ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS FELSZERELÉSEKOR VISELJEN VÉDŐSZEMÜVEGET ÉS VÁGÁSÁLLÓ KESZTYÜT. MEGJEGYZÉS: 50 óránként élezze meg vagy cserélje a vágókést. A homok a kés gyors kicsorbulását okozza. Ha a fű homokos talajban nő, gyakrabban lehet szükség az élezésre vagy a cserére. d.

AZ ELGÖRBÜLT VAGY SÉRÜLT VÁGÓKÉST AZONNAL CSERÉLJE.

A VÁGÓKÉS ÉLEZÉSEKOR

1. Helyezzen egy fahasábot, hogy megakadályozza a vágókés elfordulását.
2. Csőkulccsal és villáskulccsal távolítsa el a vágókés csavarját, majd a vágókést. (Lásd a vágókés eltávolítása részt)
3. Fogja be a vágókést egy satuba, vagy hasonlóba, hogy ne mozdulhasson el élezés közben.
4. Élezze meg a vágókés mindkét végét. Ügyeljen rá, hogy azonos mennyiségű anyagot távolítson el mindkét végéről, hogy megőrizze a vágókés egyensúlyát.
5. Ellenőrizze a vágókés egyensúlyát. (Lásd a vágókés kiegyensúlyozása részt)
6. Szerelje vissza a vágókést az eltávolítási folyamat megfordításával.
7. Ügyeljen rá, hogy a vágókést a megfelelő nyomatékkal (25 Nm/18,4 ft-lbs) húzza meg.

MEGJEGYZÉS:

1. Gondoskodjon róla, hogy a fünyíró ki legyen kapcsolva, és távolítsa el az akkumulátort.

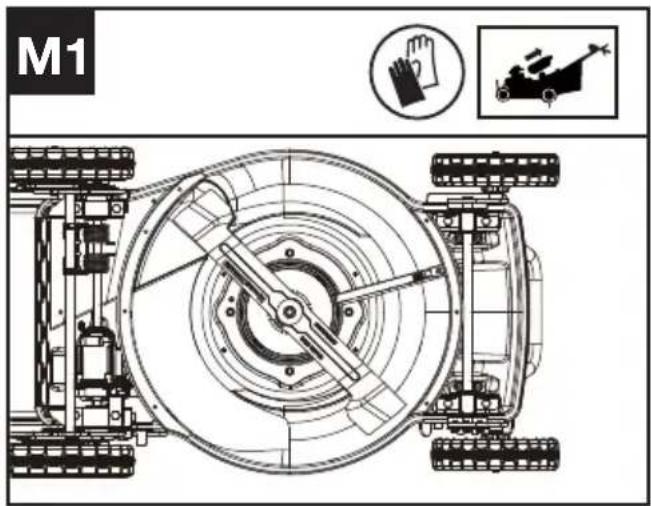

2. Billentse a fünyírót az oldalára, lásd az M1. ábrát

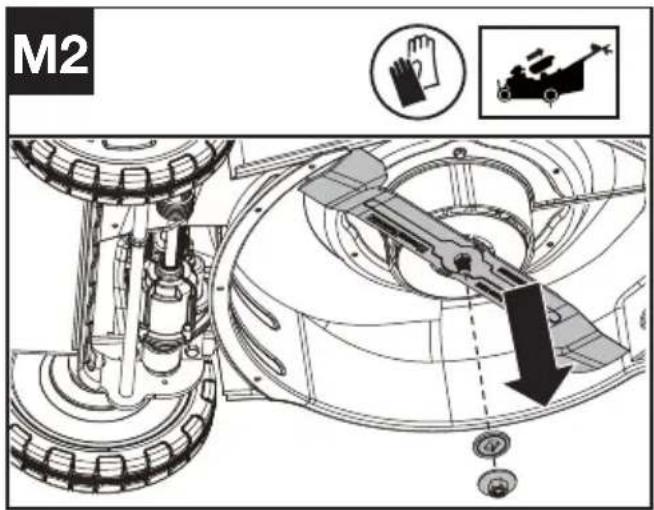

VÁGÓKÉS ELTÁVOLÍTÁSA (LÁSD AZ M2. ÁBRÁT)

M2

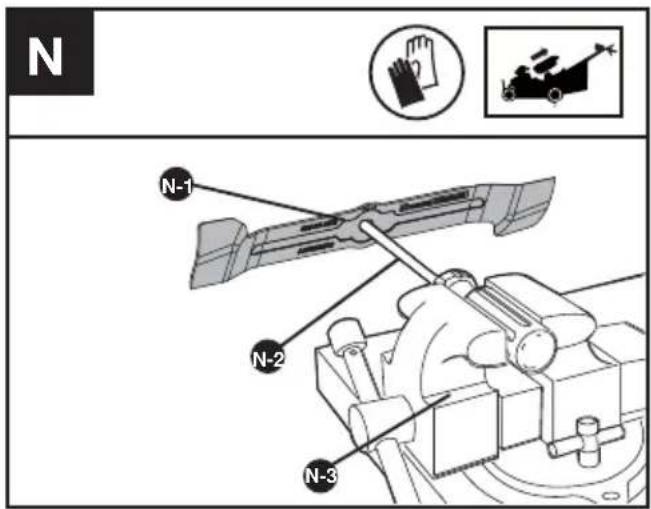

A KÉSEK EGYENSÚLYOZÁSA (LÁSD AZ N ÁBRÁT)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat N-1 egy csavarhúzó fejére N-2, amelyet vízszintesen egy satuba rögzített N-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

-Különböző munkakörülményekhez eltérő vágókések használatát javasoljuk a jobb eredmény érdekében.

KÉS	FUNKCIÓ
Magas emelkedésű kés	Zsákoláshoz javasolt
Fogazott kés Mulcsozáshoz javasolt

TISZTÍTÁS

1. Állítsa le a fúnyírót, és távolítsa el az akkumulátort.
2. Ne használjon agresszív tisztító- vagy

oldószereket. Használat után tisztítsa meg a készüléket egy semleges tisztítószerbe mártott nedves kendővel.

1. Távolítsa el az aljzatról az idegen anyagokat, puha és száraz kefével vagy kendővel tisztítsa meg
2. Ne spricceljen vizet a motorra és az elektromos alkatrészekre.
3. Ne használjon nagynyomású mosóberendezést a gép megtisztításához.

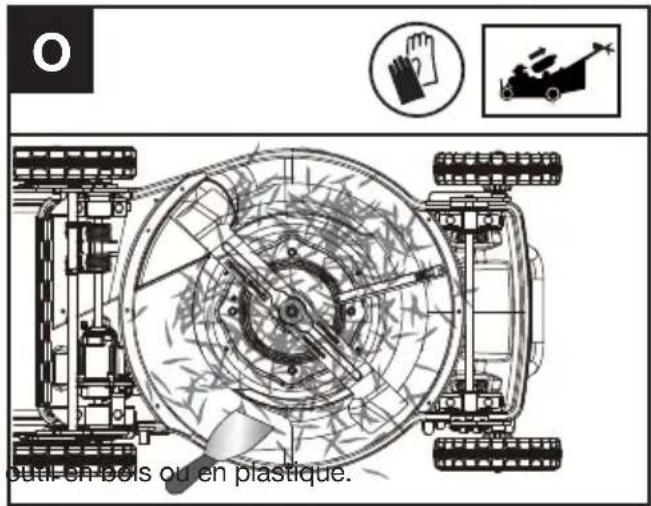

Mulcsozólemez és a kések környékének tisztítása. (Lásd a O. ábrát.)

Távolítsa el a fütörmeléket és a szennyeződéseket a burkolatről és a kések környékéről. Ha levágott gyepdarabok tömörültek a kés környékére, fa- vagy műanyageszközzel távolítsa el.

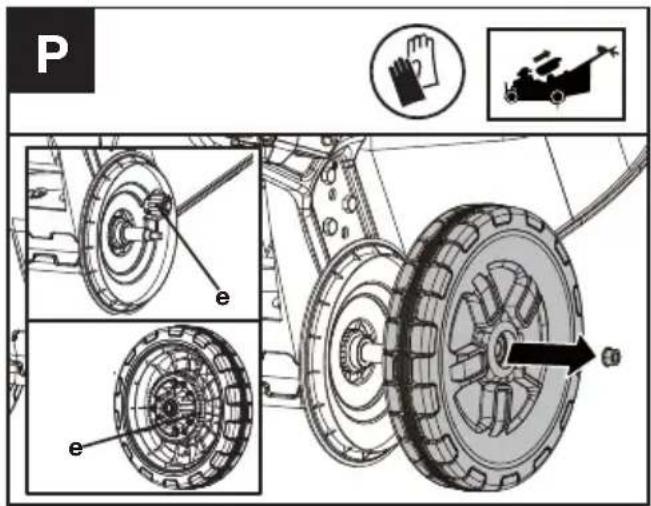

Kerekek tisztítása. (Lásd a P. ábrát.)

• Állítsa le a fünyírót, és távolítsa el az akkumulátort.
• 50 üzemóránként tisztítsa meg a kerekeket, szélsőséges körülmények közt gyakrabban.
• Távolítsa el a hátsó kerekeket, és távolítsa el a hajtómű környékéről a fütörmeléket és a szennyeződéseket.
• A tisztítást követően javasoljuk, hogy vigyen fel kis mennyiségű szerelőpasztát (Anti-Seize) a fogaskerekekre (e).

P e e

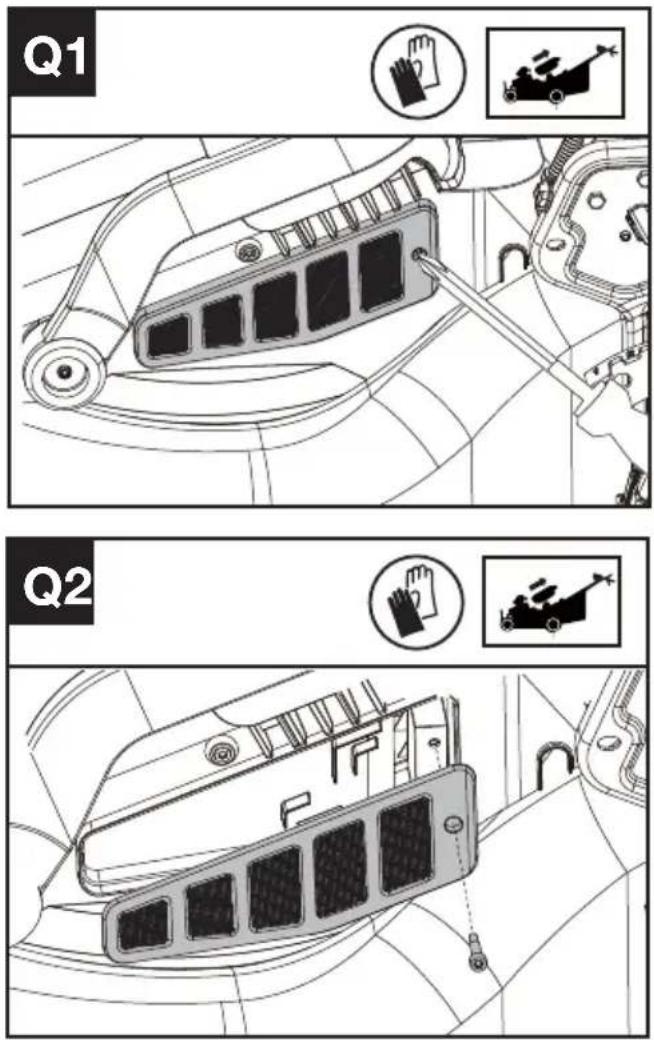

A légszűrő tisztítása (lásd az Q1. Q2. ábrát)

1. Tisztítsa meg a légszűrő környékét. Használjon nedves ruhát vagy puha kefét.
2. Csavarja ki és vegye ki a légszüröt.
3. Folyó vízzel mossa ki a légszűrőt a szennyeződések eltávolítása érdekében.
4. Hagyja a légszűrőt a levegőn megszáradni. Ezután a csavar meghúzásával szerelje be a házba.

1. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.

TÁROLÁS

1. Állítsa le a fúnyírót, és távolítsa el az akkumulátort.
2. Tisztítsa meg alaposan a gép külsejét puha kefével és ronggyal. Ne használjon oldószereket vagy súrolószereket. Távolítson el minden füvet és törmeléket, különösen a szellőzőnyilásokból, a mulcsozólemezről, a kés környékéről és a kerekekről.
3. Tárolja a gépet száraz helyen, ahol gyermekek és más illetéktelen személyek nem férhetnek hozzá. Ne helyezzen más tárgyakat a gép tetejére.
4. A tárolás megkönnyítése érdekében, hogy behajithassa a markolatot.
5. Az akkumulátort csak 5 °C (41 °F) és 25 °C (77 °F) közötti hömérséklet-tartományban tárolja. Például nyáron ne hagyja az akkumulátort az autóban.

HIBAKERESÉS

A következő táblázat a problémákat és a lehetséges intézkedéseket tartalmazza, ha a gép nem működik megfelelően.

FIGYELEM! A hibaelhárítás előtt kapcsolja ki a készüléket, és vegye ki az akkumulátort.

TÜNETEK ELHÁRÍTÁS MÓDJA
1. A fűnyíró nem működik, ha a Működési biztosíték be van kapcsolva.	A. Győződjön meg róla, hogy a vágókés indítógomb teljesen be van-e nyomva.B. Engedje el a vágási biztosítékkart a fűnyíró kikapcsolásához. Távolítsa el az akkumulátort, fordítsa oldalára a fűnyírót, és ellenőrizze, hogy a vágókés szabadon forog-e. Ha nem szabad, vigye szakszervizbe. A késnek szabadon kell tudnia forogni.C. Teljesen fel lett töltve az akkumulátor? Csatlakoztassa a töltöt, és várja meg, hogy a zöld fény világítani kezdjen.D. Az indításhoz nyomja meg a vágókés indítógombot, és vele egyszerre húzza meg a vágási biztosítékkart.
2. Fűnyírás közben leáll a motor.	A. Engedje el a vágási biztosítékkart a fűnyíró kikapcsolásához. Távolítsa el az akkumulátort, fordítsa meg a fűnyírót, hogy ellenőrizze, nincs-e fűtörmelékkel eltömődve. Távolítsa el a fűtörmeléket a vágókés forgási területéről. Ezután ellenőrizze, hogy a vágókés szabadon forog-e. Ha nem szabad, vigye szakszervizbe. A késnek szabadon kell tudnia forogni.B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fűnyírót.C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltöt, és várja meg a zöld fénnyel világító LED felgyulladását.D. Kerülje a fűnyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.
3. A fűnyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.	A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltöt, és várja meg a zöld fénnyel világító LED felgyulladását.B. Engedje el a vágási biztosítékkart a fűnyíró kikapcsolásához. Távolítsa el az akkumulátort. Fordítsa meg a fűnyírót, és ellenőrizze: Vágókés élessége – a kés mindig legyen éles. Ellenőrizze az ürítőgaratot eltömődés szempontjából.C. Lehet, hogy a fű jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.
4. Túl nehéz tolni a fűnyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.
5. A fűnyíró rendellenes zajt kelt és rázkódik.	A. Engedje el a vágási biztosítékkart a fűnyíró kikapcsolásához. Távolítsa el az akkumulátort. Fordítsa a fűnyírót az oldalára, és ellenőrizze, hogy a vágókés nincs-e elgörbülve vagy megsérülve. Ha a vágókés sérült, cserélje ki. Ha a burkolat alsó része sérült, vigye a fűnyírót hivatalos szakszervizbe.B. Ha a kés láthatóan nem sérült, és a fűnyíró továbbra is vibrál: Engedje el a vágási biztosítékkart, távolítsa el az akkumulátort, és távolítsa el a vágókést. Fordítsa meg a kést 180 fokkal, és húzza meg újra. Ha a fűnyíró még mindig vibrál, vigye a fűnyírót hivatalos szakszervizbe.
6. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltöt.
7. Az akkutöltő LED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
8. A fünyírógép fügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat.	A. Eltömödött hátsó ürítőgarat. Engedje el a vágási biztosítékkart a fünyíró kikapcsolásához. Távolítsa el az akkumulátort. Távolítsa el a garatból a fütörmeléket.B. Túl sok levágott fü. Emeljen a kerekek magasságán, hogy csökkentse a levágott mennyiséget.C. Tele van a zsák. Gyakrabban ürítse a zsákot.
9. Talajtakarás közben a talajon lenyírt füszálak láthatók.	A. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.C. Csökkentse a sebességet, ha a fü magas vagy rendkívül dús.
10. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe – előfordulhat, hogy új akkura van szükség.
11. A vészjelző villog.	A. Kapcsolja ki a gépet, vegye ki, majd helyezze vissza az akkumulátort és kapcsolja be a gépet.B. Vegye fel a kapcsolatot egy szakszervizzel

MÜSZAKI ADATOK

Típus: KC720 KC720.X (720 – a berendezés megnevezése, megerősített acél késházas önjáró fűnyíró)

	KC720 KC720.X **
Feszültség 60V Max***	---
Burkolat anyaga	Megerősített acél -1.8 mm
Vágási szélesség	47 cm
Max. önjáró sebesség	6.4 km/h
Vágási magasság	20-80 mm
Vágásmagassági pozíciók	7
Fügyűjtő zsák kapacitása	70 L
Védelmi fokozat IPX4
Üzemidő	70min@11Ah****
Gép tömege (csupasz szerszám) 38 kg

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.

*** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 volt. A névleges feszültség 54 volt.

**** Az üzemidő az eszköz használatának módja és a fű tulajdonságai alapján változhat. A kiválasztott vágási fordulatszám befolyásolja az akkumulátor üzemidejét. Minél alacsonyabb a fordulatszám, annál hosszabb az üzemidő.

JAVASOLT AKKUMULÁTOROK ÉS TÖLTÖK

Akkumuláto Mapacitás Töltés Amperage
KAC810 11 Ah KAC840 30 A

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtöl vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.

TECHNICAL DATA FOR BATTERY PACK (OPTIONAL)

A-súlyozású hangnyo-másszint	L_pA = 83.2 dB(A)
K_pA	3 dB(A)
A-súlyozású hangerő	L_wA = 95.84 dB(A)
K_wA	0.65 dB(A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

HU

Tipikus súlyozott rezgés	a_h < 2.5 m/s^2
Bizonytalanság	K = 1.5 m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentösen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosításiőségekről tájékozódjon a helyi hatóságoknál a kereskedőnél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás Akkumulátoros fünyíró

Típus KC720 KC720.X (720 - a berendezés

megnevezése, megerősített acél késházas önjáró fünyíró)

Rendeltetés Fünyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC módosítva 2005/88/EC

2000/14/EC módosítva 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a VI függelék értelmében

- Mért hangerő-szint 95.84 dB (A)

- Garantált hangerő-szint 96 dB (A)

Tanúsítási szervezet

Név: TÜV Rheinland LGA Products GmbH (tanúsítási szervezet 0197)

Az alábbi normáknak:

EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2, EN IEC 63000

A műszaki dokumentáció összeállítására jogosult személy:

Név : Marcel Filz

Cím : Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/02/05

Allen Ding

Helyettes fömérnöke, Tesztelés és minősítés

Positec Technology (China) Co., Ltd
