INTRODUÇÃO

Estimado Cliente,

Obrigado por adquirir este produto Kress Commercial. Estamos empenhados em desenvolver produtos de alta qualidade que satisfaçam os seus requisitos comerciais de jardinagem.

A marca Kress é sinónimo de um serviço de qualidade superior. Ao longo dos anos de vida útil dos produtos, se tiver dúvidas ou preocupações relativamente ao produto, contacte o revendedor ou a Equipa de Atendimento ao Cliente para obter assistência.

Estamos confiantes de que irá gostar de trabalhar com o seu produto Kress durante muitos anos.

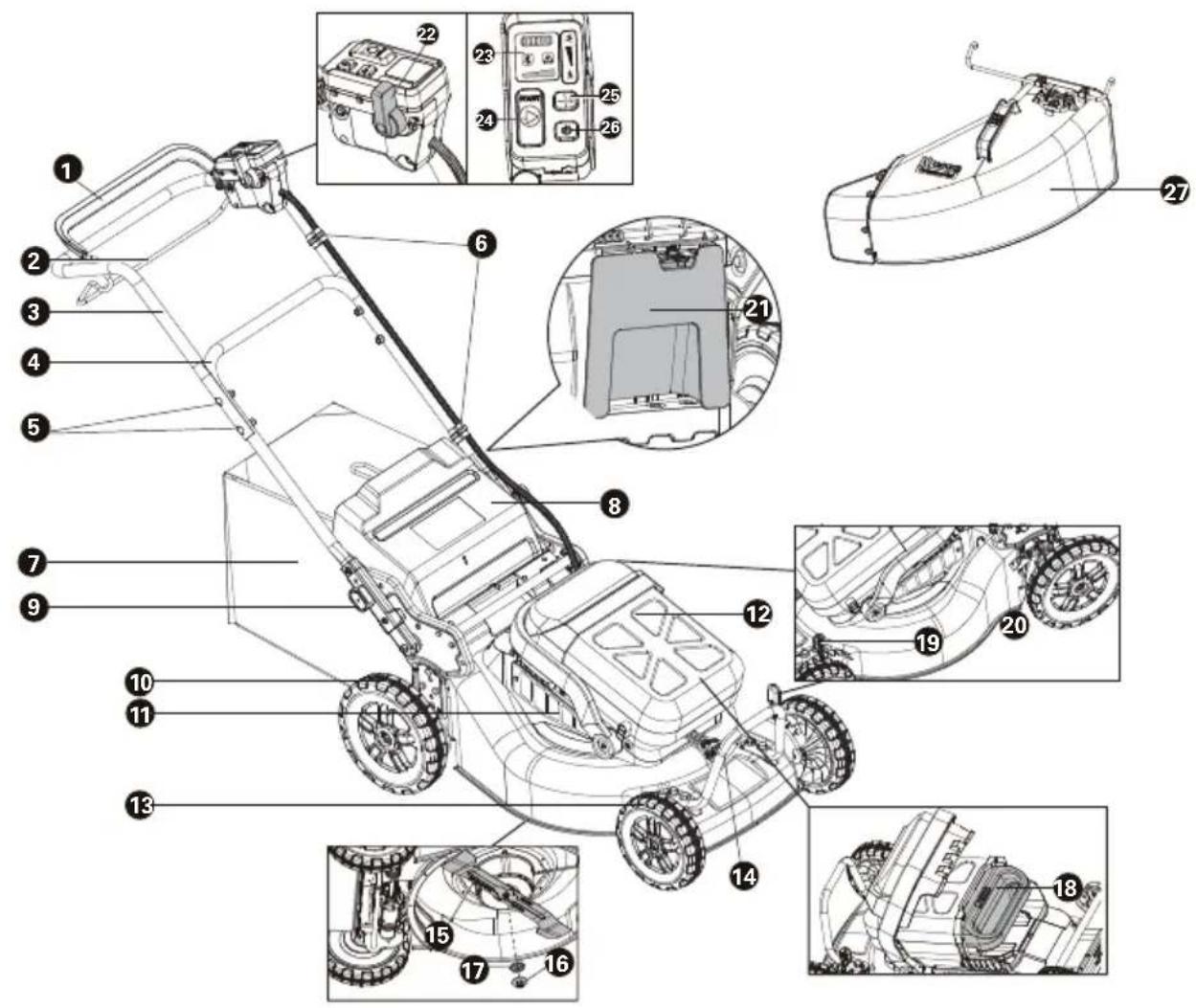

UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES

Este produto destina-se ao corte de relva a nível comercial.

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. Caso não siga todas as instruções listadas de seguida poderá resultar e choque elétrico, incêndio e/ou lesões graves. Guarde estas instruções para referência futura. Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1) LOCAL DE TRABALHO
a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.

c) Não opere a máquina em condições de chuva ou humidade. Esta situação pode aumentar o risco de choque elétrico.

d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico.

e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no

exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico.

f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.

b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.

c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.

d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões.

e) Não exceda as suas próprias capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.

f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo e as roupas e luvas afastados das peças móveis. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.

g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.

4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.
b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da tomada elétrica e/ou remova o conjunto de pilhas, caso seja possível removê-lo, da ferramenta elétrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta.
d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.
e) Realize a manutenção de ferramentas elétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.
f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar.
g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.
h) Mantenha as pegas e as superfícies de aderência secas, limpas e sem óleo e massa lubrificante. As pegas e superfícies de aderência escorregadias não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.
5) USO E TRATAMENTO DE APARELHOS COM ACUMULADOR
a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores.
b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de

outros acumuladores pode levar a lesões e riscos de incêndio.

c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio.
d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele.
e) Não utilize um conjunto de baterias ou ferramenta que esteja danificado ou tenha sido modificado. As baterias danificadas ou modificadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão.
f) Não exponha um conjunto de baterias ou ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou temperatura superior a 130 °C pode causar explosão.
g) Siga todas as instruções de carregamento e não carregue o conjunto das baterias ou ferramenta fora do intervalo de temperatura especificado nas instruções. O carregamento indevido ou a temperatura fora do intervalo especificado pode danificar a bateria e aumentar o risco de incêndio.
6) ASSISTÊNCIA TÉCNICA
a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.
b) Nunca faça a manutenção de conjuntos de baterias danificados. A manutenção de conjuntos de baterias só deve ser efetuado pelo fabricante ou prestadores de serviço autorizados.

ADVERTÊNCIAS DE SEGURANÇA PARA O CORTA-RELVA

a) Não utilize o corta-relva em más condições climáticas, especialmente quando existe o risco de relâmpagos. Isto diminui o risco de ser atingido por um raio.
b) Inspezione minuciosamente a área onde o corta-relva vai ser utilizado para detetar a presença de animais selvagens. Os animais selvagens podem ser feridos pelo corta-relva durante a operação.
c) Inspezione minuciosamente a área onde o

corta-relva vai ser utilizado e remova todas as pedras, paus, arames, ossos e outros objetos estranhos. Os objetos projetados podem causar ferimentos pessoais.

d) Antes de utilizar o corta-relva, inspezione-o sempre visualmente para ver se a lâmina e o conjunto da lâmina não estão desgastados ou danificados. Peças gastos ou danificadas aumentam o risco de lesões.
e) Verifique o apanhador de relva com frequência para detetar sinais de desgaste ou deterioração. Um apanhador de relva desgastado ou danificado aumenta o risco de lesões pessoais.
f) Mantenha todas as proteções instaladas. As proteções têm de estar devidamente instaladas e em bom estado de funcionamento. Uma proteção que esteja solta, danificada ou que não esteja a funcionar corretamente, poderá resultar em ferimentos pessoais.
g) Mantenha todas as entradas de ar de arrefecimento livres de detritos. As entradas de ar bloqueadas e com detritos podem resultar em sobreaquecimento ou risco de incêndio.
h) Durante a operação do corta-relva, use sempre calçado antiderrapante e de proteção. Não opere o corta-relva quando estiver descalço ou a usar sandálias abertas. Isso reduz a probabilidade de sofrer lesões nos pés pelo contacto com a lâmina em movimento.
i) Durante a operação do corta-relva, use sempre calças compridas. A pele exposta aumenta a probabilidade de ferimentos por objetos projetados.
j) Não opere o corta-relva quando a relva estiver molhada. Caminhe, nunca corra. Isto reduz o risco de escorregar e cair, podendo resultar em ferimentos pessoais.
k) Não opere o corta-relva em áreas com grande inclinação. Isto reduz o risco de perda de controlo, escorregar e cair, o que pode resultar em ferimentos pessoais.
I) Ao trabalhar em áreas inclinadas, certifique-se sempre de que tem uma boa base de apoio, trabalhe no sentido transversal da inclinação, nunca a subir ou descer, e tenha extrema cautela ao mudar de direção. Isto reduz o risco de perda de controlo, escorregar e cair, o que pode resultar em ferimentos pessoais.
m) Tenha extrema cautela ao fazer marcha-atrás ou ao puxar o corta-relva na sua direção. Esteja sempre atendo ao que se passa em seu redor. Isso reduz o risco de tropeçar durante a operação.
n) Não toque nas lâminas nem noutras peças móveis perigosas quando ainda estiverem em movimento. Isto reduz o risco de ferimentos ocasionados pelas peças móveis.
o) Ao remover qualquer material encravado ou ao limpar o corta-relva, certifique-se de que todos os interruptores de energia estão desligados e que o módulo de bateria está desligado. A colocação em funcionamento inesperada do corta-relva pode resultar em lesões pessoais graves.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Mantenha a bateria limpa e seca.
g) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
h) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.
i) Não mantenha a bateria a carregar quando não for utilizada.
j) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
k) Recarregue apenas com o carregador especificado pela Kress. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento.
I) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
m) Mantenha a bateria fora do alcance das crianças.
n) Preserve as informações originais do produto para futura referência.
o) Retire a bateria do equipamento quando não estiver em utilização.
p) Elimine-a de forma adequada.
q) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo.
r) Mantenha a bateria longe de fornos microondas e altas pressões.
s) Aviso! Não utilize pilhas não recarregáveis.

a) A operação deste aparelho está sujeita às duas condições seguintes:
(1) Este aparelho não pode causar interferências prejudiciais, e
(2) Este aparelho deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado.
b) Atenção: Quaisquer alterações ou modificações que não foram expressamente aprovadas pela parte responsável da conformidade, podem anular a autoridade do utilizador para operar este equipamento.
c) NOTA: Este equipamento gera, utiliza e pode radiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, poderá causar interferência nociva em comunicações de rádio. No entanto, não existem quaisquer garantias de que não ocorram interferências numa instalação particular. Se este equipamento causar uma interferência prejudicial à receção de rádio ou televisão, o que pode ser determinado ao ligar e desligar o equipamento, recomenda-se que o utilizador tente corrigir esta interferência mediante uma ou mais das seguintes medidas:
- Reorientar ou reposicionar a antena recetora.
- Aumentar a distância entre o equipamento e o recetor.
- Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o vendedor ou um técnico de rádio/TV experiente para obter ajuda.

SÍMBOLOS

	Para reduzir o risco de feri-mentos o utilizador deve ler o manual de instruções
	AVISO
	ADVERTÊNCIA – Tenha cuidado com os objetos projetados – mantenha os espetadores afastados
	ADVERTÊNCIA – Mantenha as mãos e os pés longe das lâminas

	ADVERTÊNCIA – Desligue a bateria antes de executar qualquer operação de manutenção
STOP	A lâmina continua a funcionar após ter desligado o corta-relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.
	Usar luvas de proteção
	Remova a bateria da tomada antes de fazer qualquer ajuste, serviço ou manutenção.
	As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados.
	Não queimar
	Alta velocidade
	Baixa velocidade
Li-Ion	Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas.

PT

Os equipamentos eléctricos não devem ser depositados com o lixo doméstico.Se existirem instalações adequadas deve reciclá-los.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

MONTAGEM E FUNCIONAMENTO

NOTA: Antes de utilizar a ferramenta, leia o livro de instruções atentamente.

ANTES DA OPERAÇÃO:

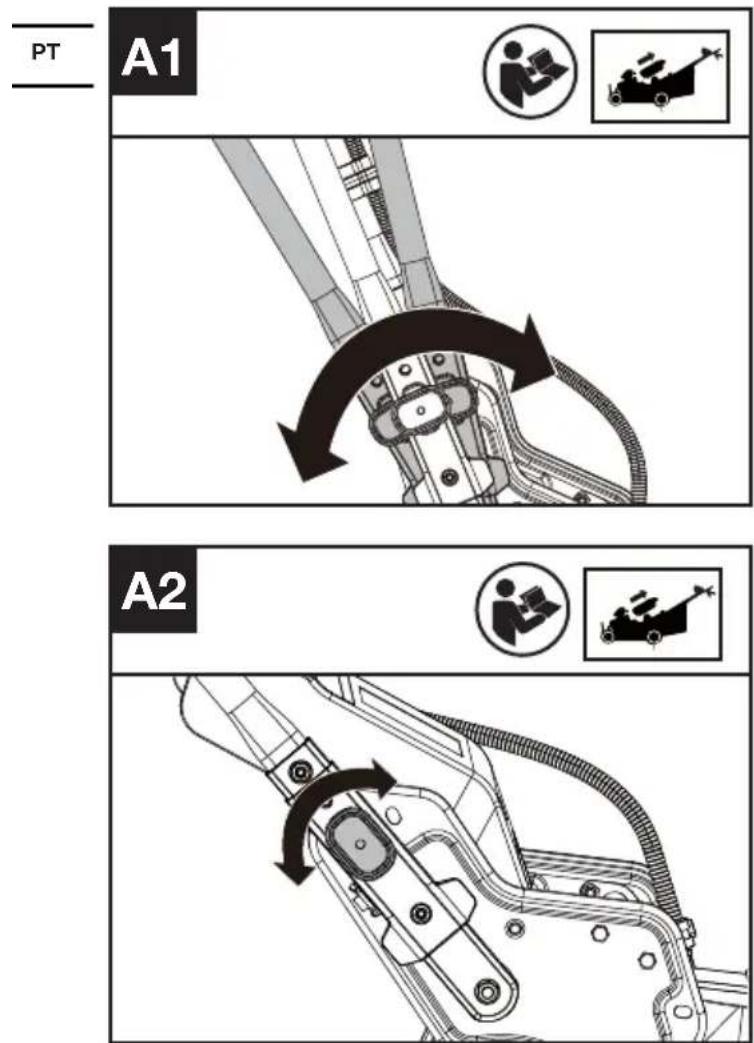

Ajuste da altura da pega e montagem das pegas inferiores. (Ver as Fig. A1, A2)

Podem ser selecionados 3 níveis de altura. Selecione a altura adequada e rode o botão de ajuste da altura.

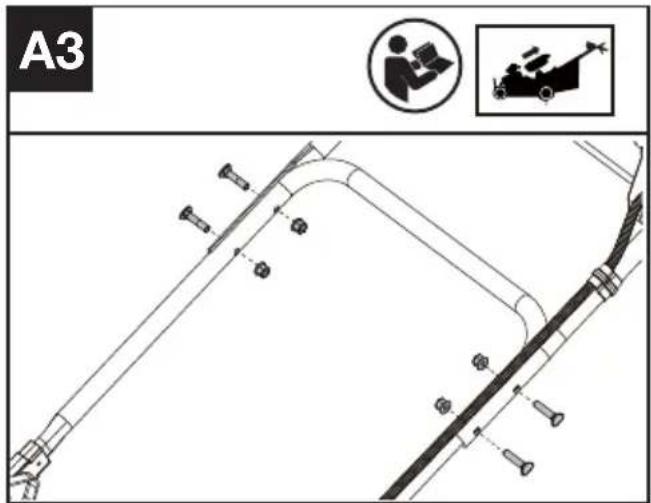

Montagem da pega superior. (Ver a Fig. A3)

A3

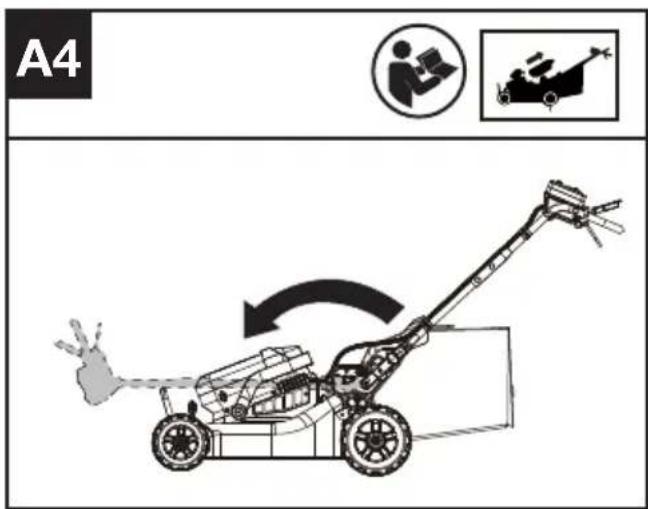

NOTA: As pegas podem ser dobradas para transporte ou armazenamento na época baixa. (Ver a Fig. A4)

A4 A4

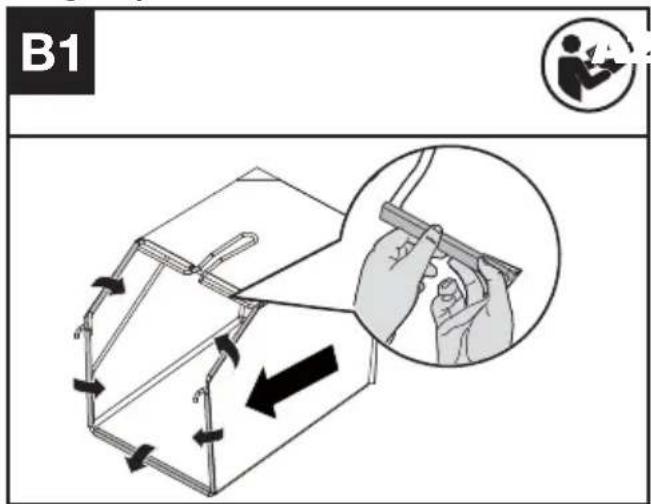

Montagem do saco de recolha de relva (Ver a Fig. B1)

B1

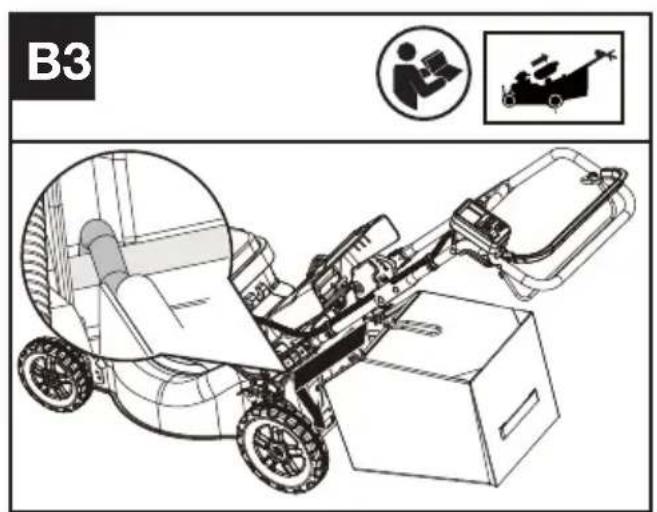

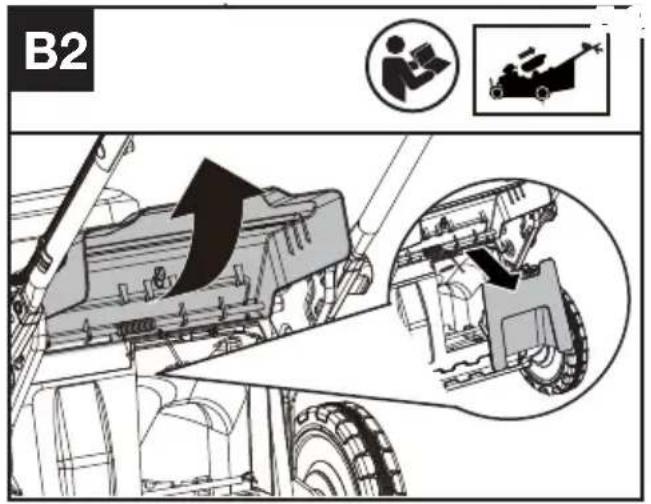

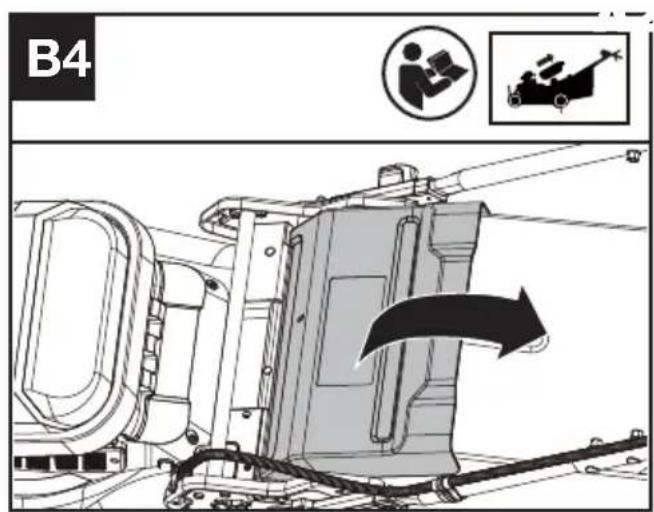

Montagem do saco de recolha de relva no cortador de relva (Ver a Fig. B2,B3,B4)

NOTA: Apertar ligeiramente o saco de recolha de relva para garantir que está completamente instalado.

NOTA: Tire a alavanca de mulching do cortador de relva antes de colocar o saco de recolha de relva.

B2

B3

B4

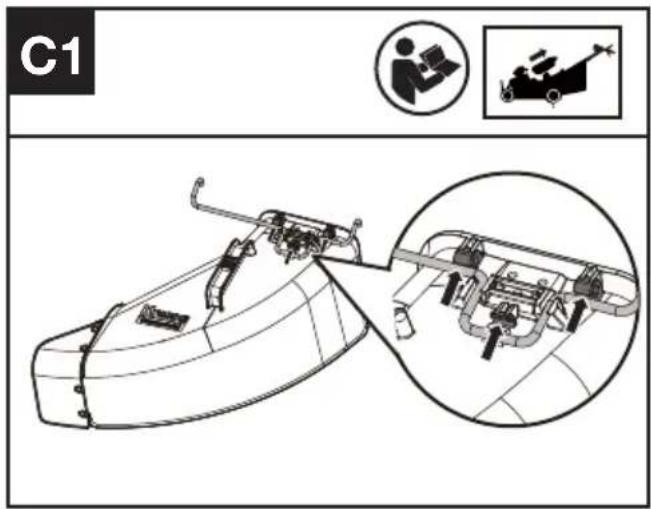

Montagem da calha de descarga lateral no cortador de relva (ver a fig. C1, C2)

NOTA: Retire a pega de mulching do cortador de relva e retire o saco de recolha de relva antes de montar a calha de descarga lateral.

C1

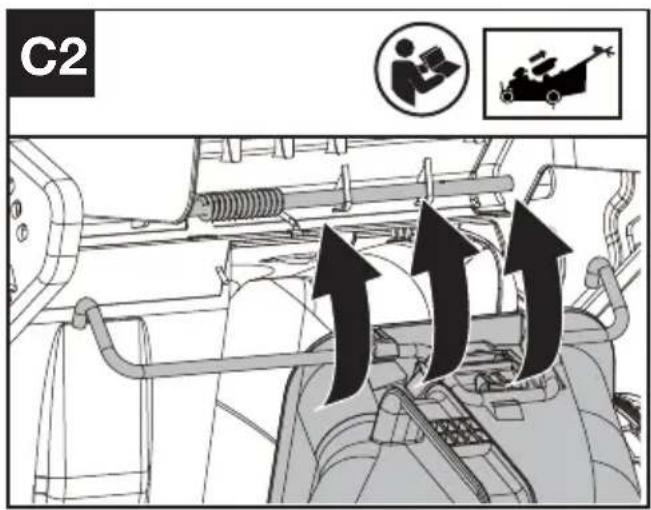

C2

Verificação do estado de carga da bateria e carregamento do conjunto de baterias.

NOTA: As baterias são enviadas sem carga. A bateria deve estar totalmente carregada antes do primeiro corte de relva Podem ser encontrados mais detalhes no manual da bateria e carregador.

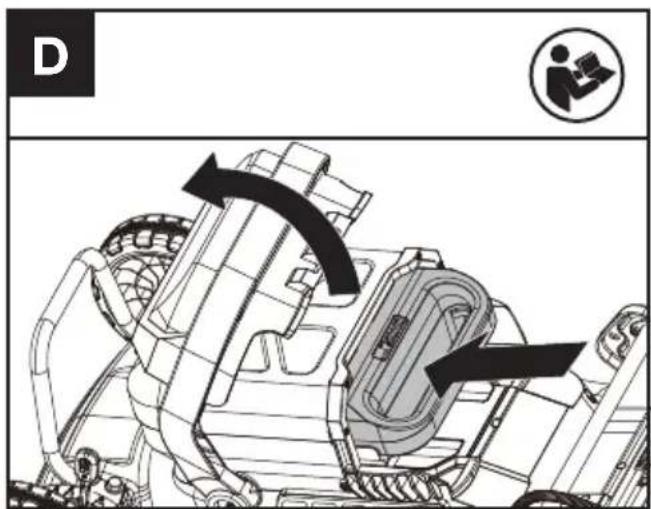

Encaixar/remover a bateria (Ver a Fig. D)

D

Verificação dos comandos

1. Remova a bateria
2. Tentar carregar no interruptor de ligar/desligar, no botão de arranque da lâmina de corte ou

no comando da velocidade de corte. Se o interruptor de ligar/desligar, o botão de arranque da lâmina de corte ou o comando da velocidade de corte ficar preso e não puder voltar à sua posição original, pare de utilizar o cortador e contacte o agente do serviço de assistência.

1. Tente puxar e libertar a alavanca de operação ou a alavanca de acionamento da autopropulsão. Se a alavanca de operação ou a alavanca de acionamento da autopropulsão ficar presa e não puder voltar à sua posição original, pare de usar o cortador de relva e contacte o agente do serviço de assistência.
2. Rode o comando de velocidade da autopropulsão. Se o comando de velocidade da autopropulsão ficar preso, pare de usar o cortador de relva e contacte o agente do serviço de assistência.

Verificação do visor (Ver a Fig. E)

1. Encaixe a bateria.
2. Continue a carregar no interruptor de ligar/desligar e o indicador de bateria (a) e o indicador de velocidade de corte (c) acenderão.
3. Prima o botão de arranque da lâmina de corte e puxe a alavanca de funcionamento para ligar a máquina.
4. Se o indicador de aviso (d) estiver a piscar, consulte a secção de Resolução de problemas para obter soluções.
5. Release the operating bail. The blade stops rotating after a short delay. If the mower cannot stop, remove the battery and contact the service agent.

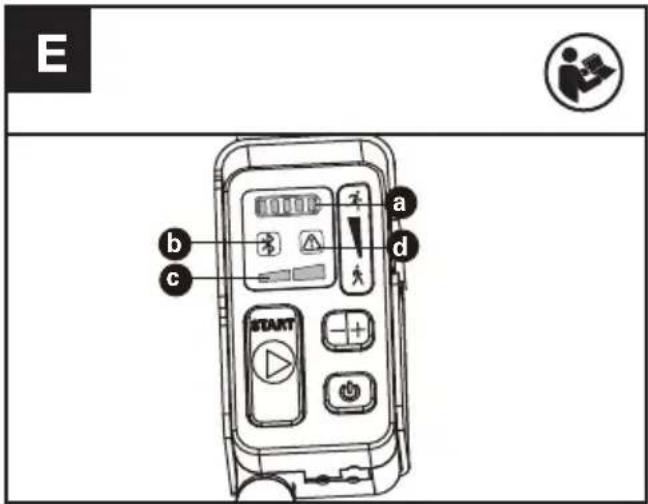

Indicadores LED

a. INDICADOR DA BATERIA
b. INDICADOR BLUETOOTH
c. INDICADOR DA VELOCIDADE DE CORTE
d. INDICADOR DE AVISO

NOTA: O indicador de aviso pisca vermelho ou amarelo em caso de mau funcionamento da máquina. Se a luz vermelha ficar intermitente, procure assistência junto do revendedor. Se a luz amarela piscar, desligue a máquina, retire a bateria, volte a colocar a bateria e ligue a máquina. Se a luz amarela continuar a piscar, procure assistência junto do revendedor.

E a b c d START

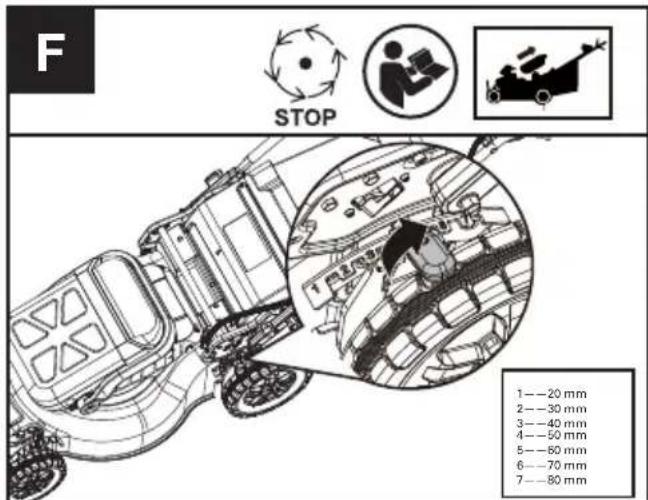

Ajustar a altura de corte (Ver a Fig. F)

Ajustar a altura de corte através do ajuste das alavancas de altura de corte da roda dianteira e traseira.

NOTA: Certifique-se de que as rodas dianteiras e traseiras são mantidas na mesma posição ao regular a altura.

AVISO!Pare, liberte a alça de funcionamento e espere que o motor pare antes de ajustar a As lâminas continuam a funcionar após terado o corta-relva podendo causar ferimentos. Que nas lâminas em movimento.

OPERAÇÃO

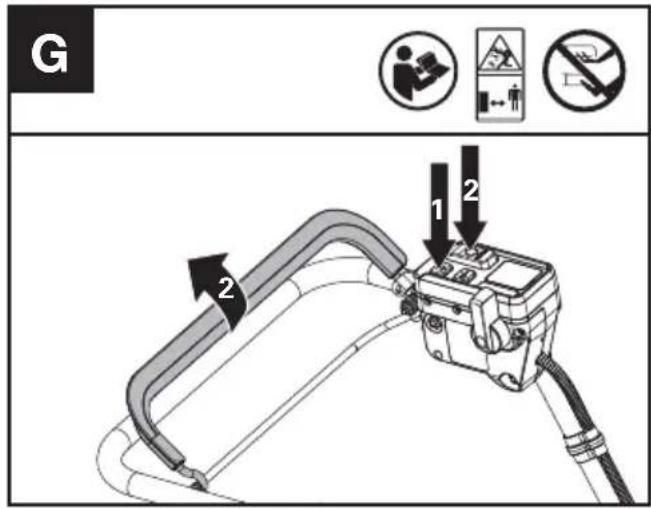

LIGAR/PARAR O APARADOR (VER A FIG. G)

1. Premir o interruptor para ligar/desligar
2. Premir o botão de arranque da lâmina de corte (manter premido) e puxar a alça de operação para iniciar a máquina.
3. Liberte a alça de operação para parar.

ADVERTÊNCIA! A lâmina continua a rodar após o cortador de relva ter sido desligado;

espere até que tenha parado completamente.

NOTA: Para arrancar, prima ao mesmo tempo o botão de arranque da lâmina de corte e a alavanca de operação.

NOTA: Continue a carregar no interruptor de ligar/

desligar e o visor acender-se-á. O visor desligar-se-á automaticamente se não houver qualquer operação dentro de 60 segundos.

G 1 2 2

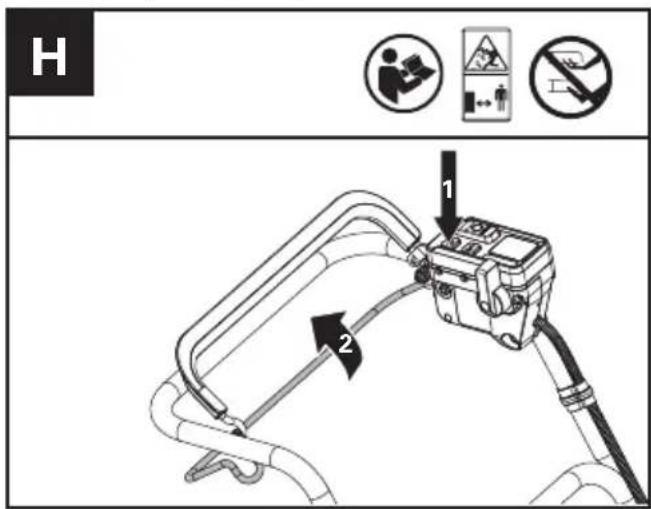

Funcionamento do sistema de autopropulsão (Ver a Fig. H)

1. Premir o interruptor para ligar/desligar
2. Puxe a alavanca de autopropulsão para fazer iniciar o sistema de autopropulsão.
3. Solte a alavanca de acionamento de autopropulsão para parar.

H 1 2

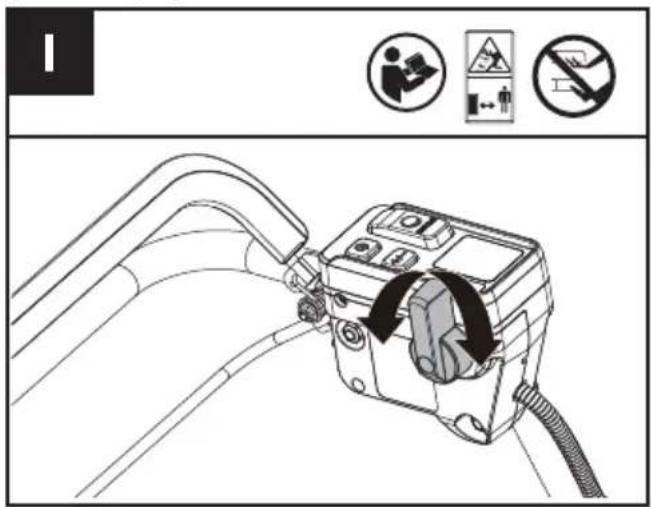

Seleccionar a velocidade de autopropulsão (Ver a Fig. I)

Podem ser selecionados 2 níveis de velocidade de corte, dependendo da aplicação. Use +/- para controlar a velocidade, que é a indicada pelos indicadores LED. Quanto maior for o nível de velocidade de corte, mais rápido é o funcionamento da ferramenta.

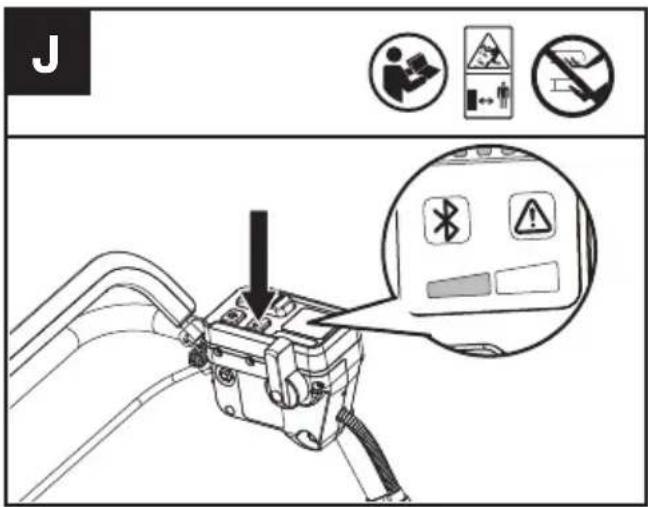

J

SUGESTÕES PARA O MULCHING

Durante a operação de mulching, o corta-relva corta a relva em pedaços mais pequenos espalhando-os de novo pelo relevado. Em condições normais, a relva assim cortada degrada-se mais rapidamente e ajuda a alimentar o relevado. Consulte as recomendações seguintes para um mulching perfeito.

1) Evite cortar quando a relva estiver molhada da chuva ou do orvalho. A relva húmida pode formar torrões que interferem com a ação de mulching e reduzem o tempo de funcionamento.
2) Para um melhor desempenho em termos do mulching, defina a altura do corte de forma a remover cerca de um terço da altura da relva. O ideal será não remover mais do que 40mm de cada vez. Se a relva estiver muito grande, pode ser necessário aumentar a altura de corte de forma reduzir o esforço necessário e evitar sobrecarregar o motor. Para um mulching mais intenso, recomendamos-lhe que faça o primeiro corte com a altura definida para um valor alto e depois volte a cortar usando a altura de corte final. Caso contrário, faça cortes menores e desloque-se a uma velocidade menor.

3) Para o melhor desempenho, mantenha a caixa do cortador livre de acumulação de relva. De vez em quando, desligue o cortador e espere que as lâminas parem completamente. Remova as baterias e vire o cortador de relva de lado. Com um objeto como, por exemplo, um pau, remova qualquer acumulação de relva em volta da área da lâmina. Tenha cuidado com as arestas afiadas da lâmina. Certifique-se de que limpa a área da lâmina frequentemente quando corta relva molhada ou relva nova e sempre após a utilização da máquina.

4) Alguns tipos de relva ou a condição do relvado

podem exigir o mulching de uma área uma segunda vez de forma a dispersar totalmente a relva cortada pelo relvado. Se precisar de cortar uma segunda vez, recomendamos-lhe que faça o primeiro corte na perpendicular (através do relvado). NÃO ALTERE O PADRÃO DE CORTE.

5) Altere o padrão de corte de semana para semana. Isto ajuda a evitar que a relva fique acamada.
6) Não corte a relva em declives com um ângulo superior a 18°.

ÁREA DE CORTE

A área de corte pode ser afetada por diversos fatores, tais como a altura de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionamento reduz a área de corte.

DICAS

1) Recomendamos que corte a sua relva mais frequentemente, caminhe a um passo normal e que não efetue o arranque/paragem do cortador de relva demasiadas vezes durante o seu funcionamento.
2) Para um melhor desempenho, certifique-se de que a bateria está totalmente carregada e corte sempre a 1/3 ou menos da altura da relva. Sugere-se a instalação de uma nova lâmina antes do início de uma nova época de corte.
3) Caminhe lentamente quando cortar relva comprida, de modo a obter um corte mais eficiente e a descarregar apropriadamente a relva cortada.
4) Evite cortar relva molhada, pois esta ficará colada à parte inferior da base e a relva cortada não pode ser recolhida ou descarregada apropriadamente.
5) Uma altura de corte superior deve ser aplicada a relva fresca ou espessa e, desse modo, a duração da bateria será prolongada.

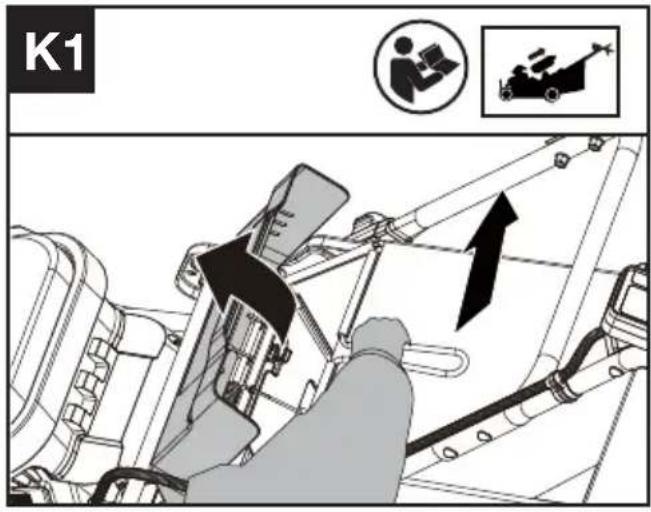

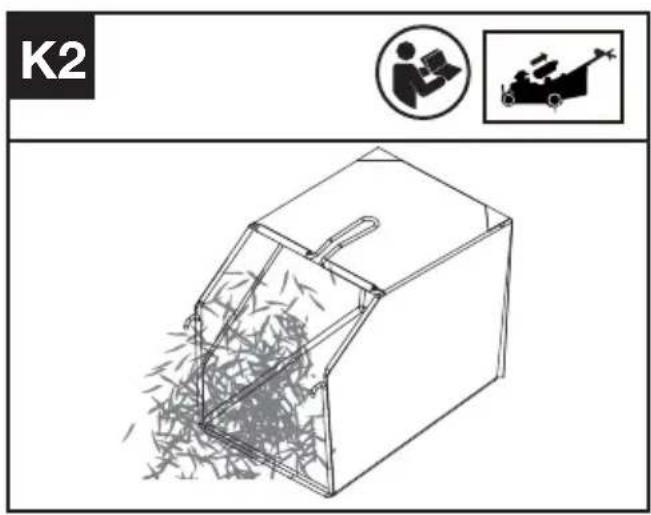

Remoção/esvaziamento do saco de recolha de relva (Ver a Fig. K1, K2)

ADVERTÊNCIA! Verifique sempre se a tampa de segurança fechou a saída de descarga antes de utilizar. Nunca levante a tampa de segurança ou remova a alavanca de mulching quando o cortador estiver a ser utilizado sem saco de recolha de relva instalado.

K1

K2

PARA FERRAMENTAS ELÉTRICAS

O intervalo de temperatura ambiente recomendado para descarga é -20 °C \~ 45 °C (-4 °F \~ 113 °F). O intervalo de temperatura ambiente recomendado para o sistema de carregamento durante o carregamento é entre -5 °C\~45 °C(23 °F\~113 °F).

Detalhes sobre a eliminação segura de baterias usadas:

No final da vida útil do aparelho, remova com segurança o conjunto de baterias antes de eliminar o aparelho. Não deite as baterias fora, nem as coloque no lixo doméstico normal.

Também não elimine a bateria junto com a máquina. Remova o conjunto de baterias usado do aparelho e elimine na instalação de reciclagem dedicada mais próxima ou conveniente. Em caso de dúvida, consulte o departamento local de proteção ambiental. As baterias podem entrar no ciclo da água se forem eliminadas de maneira inadequada, o que pode ser prejudicial para o ecossistema. Não elimine baterias usadas como resíduo municipal não classificado.

TRANSPORTE

1. Desligue o cortador e remova a bateria.

2. Ao transportar o seu cortador de relva, a autopropulsão pode ser utilizada sem encaixar a lâmina de corte.

3. Para levantar o cortador de relva, recomenda-se que duas pessoas o levantem de cada lado, utilizando a proteção do motor e as áreas de ligação das pegas inferiores como local para pegar.

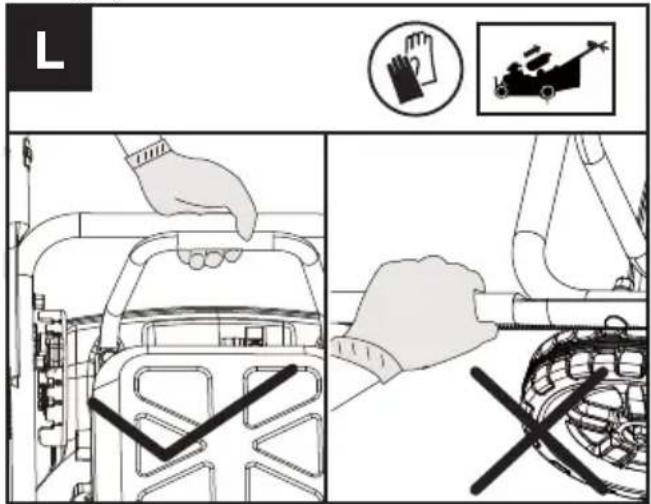

   Ao levantar a máquina no estado dobrado, agarre pela proteção do motor e não pelas pegas. (Ver Fig. L)

Transporte da bateria

1. Certifique-se de que a bateria está em condições de segurança.
2. Use uma embalagem não condutora ao transportar a bateria.
3. As baterias de iões de lítio que contém estão sujeitas aos requisitos da legislação sobre mercadorias perigosas.

Transporte as baterias apenas quando o compartimento da bateria não estiver danificado. Embale as baterias de forma a que não se possam movimentar dentro da embalagem.

MANUTENÇÃO

ADVERTÊNCIA! Pare o cortador e retire a bateria antes de retirar o saco de recolha de

relva.

NOTA: Para assegurar um serviço longo e fiável, execute regularmente os seguintes procedimentos de manutenção. Verifique se detecta defeitos óbvios, tais como uma lâmina solta, deslocada ou danificada, acessórios soltos e componentes gastos ou danificados. Verifique se as coberturas e protecções estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparações necessárias, antes de utilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a nossa linha de ajuda ao cliente, para obter aconselhamento.

AFIAR A LÂMINA

MANTENHA A LÂMINA AFIADA PARA UM MELHOR DESEMPENHO DO CORTADOR DE RELVA. UMA LÂMINA ROMBA NÃO CORTA A

RELVA DE FORMA BEM DEFINIDA NEM A ADUBA CORRETAMENTE.

USE PROTEÇÃO PARA OS OLHOS E LUVAS ANTICORTE AO REMOVER, AFIAR E INSTALAR A LÂMINA.

NOTA: Afiar ou substituir a lâmina a cada 50 horas. A areia faz a lâmina ficar romba rapidamente. Se o seu relvado tiver solo arenoso, poderá ser necessário afiar ou substituir com maior frequência.

SUBSTITUA IMEDIATAMENTE UMA LÂMINA DOBRADA OU DANIFICADA.

QUANDO DEVE AFIAR A LÂMINA

1. Utilize um bloco de madeira evitar que a lâmina gire.
2. Usando um soquete e uma chave, retire o parafuso da lâmina e depois a lâmina. (Veja a secção de remoção da lâmina)
3. Prenda a lâmina num torno, ou similar, para evitar que se mova durante a afiação.
4. Afiar as arestas de corte em ambas as extremidades da lâmina. Certifique-se de que é removida a mesma quantidade de material de ambas as extremidades para manter a lâmina equilibrada.
5. Verifique o equilíbrio da lâmina. (Veja a secção de equilíbrio da lâmina)
6. Recoloque a lâmina pela ordem inversa da desmontagem.
7. Certifique-se de que aperta o parafuso da lâmina com a tensão requerida (25 Nm).

NOTA:

1. Certifique-se de que o cortador de relva está desligado e retire a bateria.

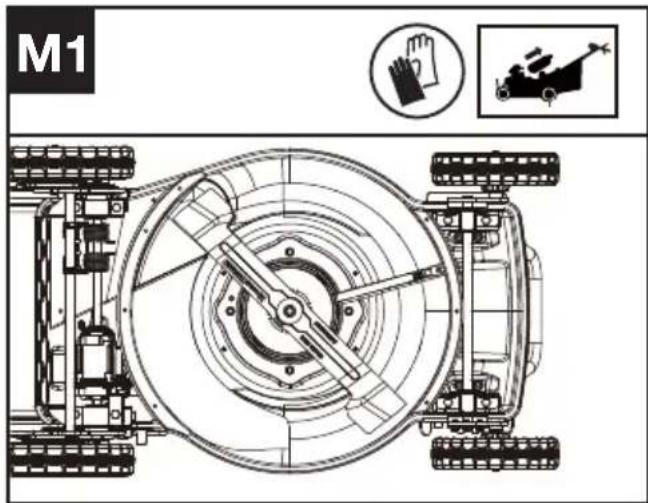

2. Deite o cortador de relva de lado, como mostra a figura M1

M1

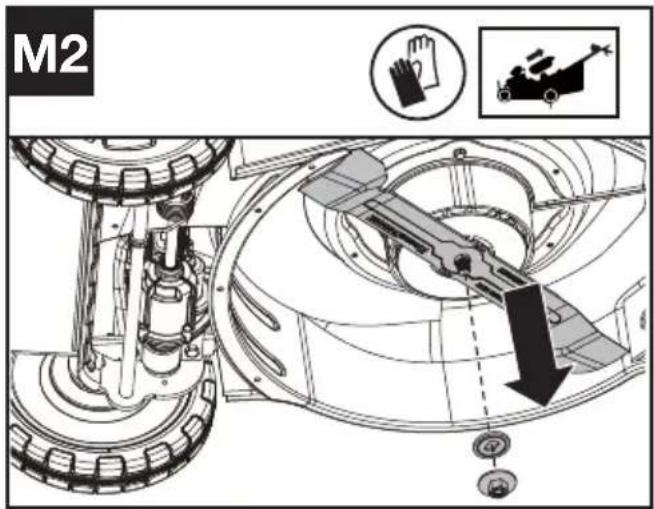

REMOÇÃO DA LÂMINA (VER A FIG. M2)

M2

CALIBRAR A LÂMINA (VER A FIG. N)

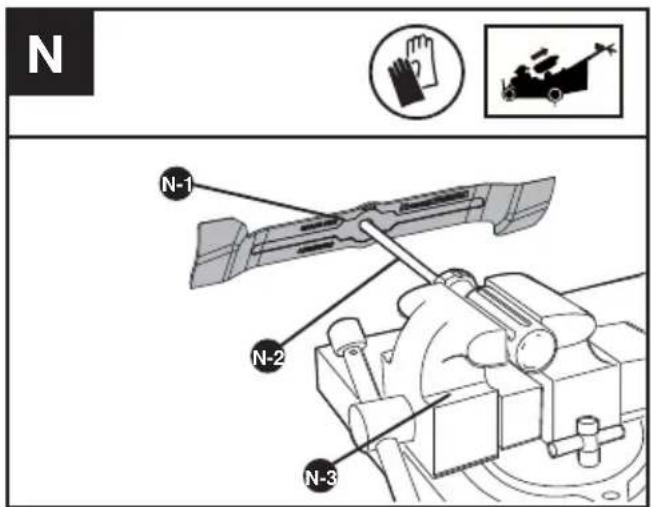

Verifique a calibração da lâmina colocando o orifício central da lâmina N-1 sobre um parafuso N-2 e fixa horizontalmente em N-3. Se ambas as extremidades da lamina rodarem para baixo, afie essa parte da mesma. A lâmina está correctamente calibrada quando nenhuma das extremidades cai.

SUBSTITUIÇÃO DA LÂMINA

-Sugere-se a substituição de diferentes lâminas do cortador de relva de acordo com diferentes condições de trabalho para uma melhor experiência de utilização.

LÂMINA	FUNÇÃO
Lâmina de elevação alta	Recomendada para ensacar
Lâmina Gator	Recomendada para mulching

LIMPEZA

1. Pare o cortador e remova a bateria.

2. Não utilize detergentes ou solventes agressivos. Limpe a máquina após a utilização com um pano húmido mergulhado em detergente neutro.

3. Mantenha a ficha livre de matérias estranhas e limpe-a com uma escova ou um pano macio e seco.

4. Não pulverize água sobre o motor e os componentes eléctricos.
5. Não utilize uma máquina de lavar sob pressão para limpar a sua máquina.

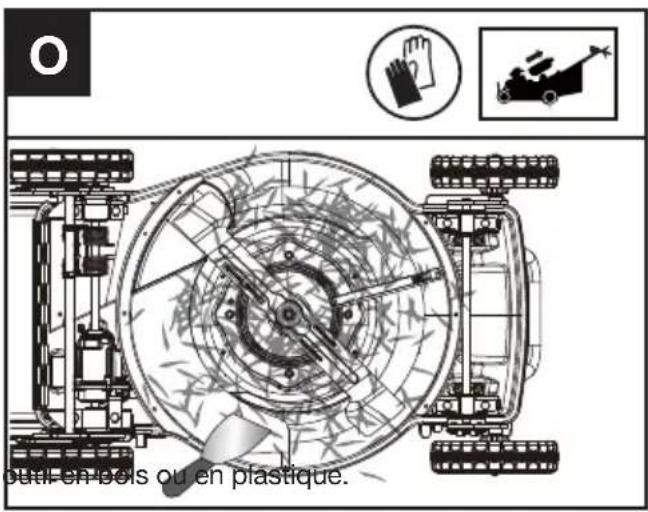

Limpeza da plataforma e da área da lâmina. (Ver a Fig. O)

Limpeza de aparas de relva e detritos da plataforma e da área da lâmina.

Se as aparas de relva ficarem compactadas na área da lâmina, remova-as com um utensílio de madeira ou plástico.

• Pare o cortador de relva e remova a bateria.
• Limpeza das rodas a cada 50 horas ou com maior frequência em condições extremas.

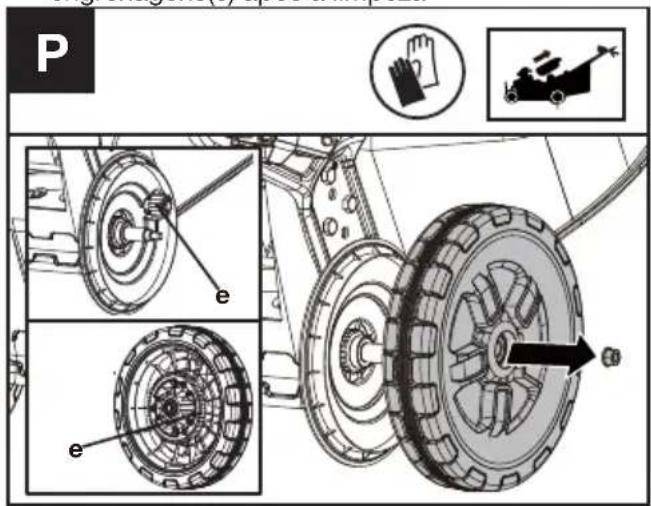

• Remova as rodas traseiras e limpe as aparas de relva e os detritos da área de encaixe das rodas.
• Sugere-se a aplicação de uma pequena quantidade de composto antiaderente nas engrenagens(e) após a limpeza

P e e

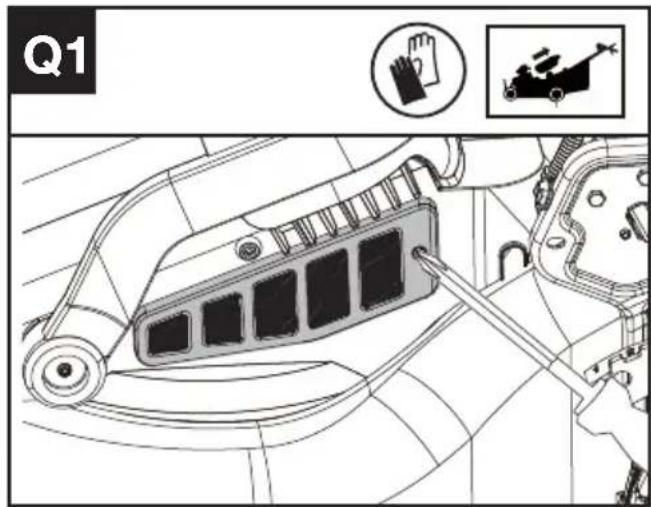

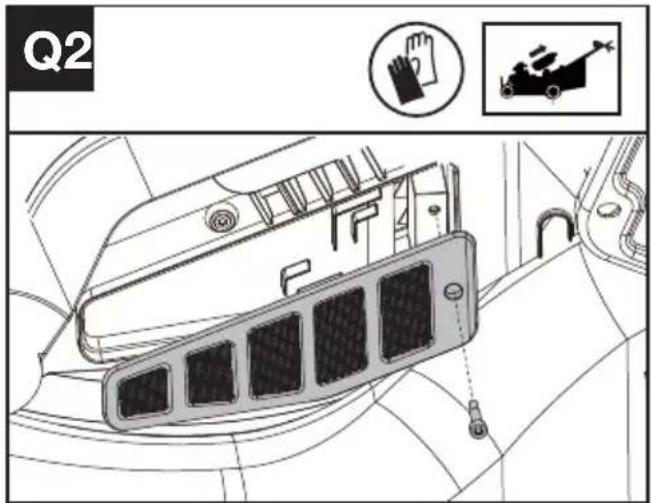

Limpar o filtro de ar (Ver a Fig. Q1, Q2)

1. Limpe a área em redor do filtro de ar. Utilizar um pano húmido ou uma escova macia.

2. Desaparafuse e remova o filtro de ar.

3. Lave o filtro de ar com água corrente para remover a sujidade.

4. Deixe que o filtro de ar seque ao ar livre. E depois instale-o na caixa apertando o parafuso.

Q1

Q2

ARMAZENAMENTO

1. Pare o cortador e remova a bateria.
2. Limpe bem o exterior da máquina com uma escova e um pano macio. Não utilize solventes ou produtos de polimento. Remova toda a relva e detritos, especialmente das ranhuras de ventilação, placa de mulching, área da lâmina e das rodas.
3. Armazene a máquina num local seco, onde esteja fora do alcance de crianças e outras pessoas não autorizadas. Não coloque outros objetos em cima da máquina.
4. Para ajudar ao armazenamento, dobrar a barra da pega.
5. Guarde a bateria apenas a uma temperatura entre os 5 °C (41 °F) e os 25 °C (77 °F). Por exemplo, não deixe as baterias dentro de um automóvel no verão.
6. Recomenda-se que uma vez molhada durante o funcionamento com chuva, a máquina e a bateria devem ser secas antes de serem armazenadas ou carregadas. Remover a bateria e voltar a inseri-la se a máquina não ligar.

RESOLUÇÃO DE PROBLEMAS

quadro seguinte apresenta problemas e ações que pode realizar se a sua máquina não funcionar corretamente.

AVISO: Desligue a máquina e remova a bateria antes de tentar resolver qualquer problema.

PROBLEMAS ACÇÃO DE CORRECCÃO
1. O cortador de relva não funciona quando a alça de operação é ativada.	A. Verifique se o botão de arranque da lâmina de corte está a ser completamente premido.B. Liberte a alavanca de operação para desligar o cortador.Retire a bateria, vire o cortador de relva e verifique se a lâmina está livre para rodar. Se não rodar livremente, devolva a máquina a um representante de assistência autorizado. A lâmina deve funcionar livremente.C. A bateria foi totalmente carregada? Ligue o carregador e espere até que a luz verde se acenda.D. Para arrancar, prima ao mesmo tempo o botão de arranque da lâmina de corte e a alavanca de operação.
2. O motor pára durante o corte. A. Liberte a alavanca de operação para desligar o cortador.Remova a bateria, vire o cortador de relva para verificar se o mesmo está obstruído com detritos, remova os detritos da área de rotação da lâmina. Depois, verifique se a lâmina está livre para rodar. Se não rodar livremente, devolva a máquina a um representante de assistência autorizado. A lâmina deve rodar livremente.B. Eleve a altura de corte das rodas para a posição mais elevada e ligue o cortador.C. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a altura de corte. Ou ambos.
3. O motor pára durante o corte ou não corta toda a relva.	A. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.B. Liberte a alavanca de operação para desligar o cortador. Remova a bateria Vire o cortador de relva e verifique: Se a lâmina está afiada - Mantenha a lâmina afiada. Se a plataforma e a boca de descarga não estão obstruídas.C. O ajuste de altura das rodas poderá ser demasiado baixo para as condições da relva. Eleve a altura de corte.
4. É excessivamente difícil empurrar o cortador.	A. Eleve a altura de corte para reduzir o efeito de arrastamento da estrutura na relva. Verifique se todas as rodas giram livremente.
5. O cortador emite ruído e vibração anormais.	A. Liberte a alavanca de operação para desligar o cortador.Remova a bateria Vire o cortador de lado e verifique a lâmina para se certificar de que não foi danificada. Se a lâmina estiver danificada, substitua por uma lâmina nova. Se a parte inferior da plataforma estiver danificada, devolva o cortador a um centro de assistência autorizado.B. Se não houver danos visíveis na lâmina e o cortador de relva ainda vibrar: Liberte a alavanca de funcionamento para desligar o cortador de relva, remova a bateria e remova a lâmina. Rode a lâmina 180 graus e volte a apertar. Se o cortador ainda vibrar, devolva o cortador a um centro de serviço de assistência autorizado.
6. Os LED do carregador não acendem.	A. Verifique se a ficha está ligada.B. Volte a ligar o carregador.
7. O LED do carregador da bateria não muda para verde.	A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizado.
8. O cortador não aspira aparas com o saco.	A. A boca de descarga está entupida. Liberte a alavanca de funcionamento para desligar o cortador de relva. Remova a bateria Limpe todas as aparas de relva da boca de saída.B. Demasiada relva cortada. Aumente a altura de corte das rodas para encurtar o comprimento do corte.C. Saco cheio. Esvazie o saco com mais frequência.
9. Quando realiza mulching, os cortes estão visíveis.	A. Corte excessivo de relva. Eleve a altura de corte das rodas para diminuir o comprimento do corte. Não corte mais de 1/3 do comprimento total.B. Verifique se a lâmina está afiada. Mantenha sempre a lâmina afiada.C. Reduza a velocidade se a relva for alta ou extremamente espessa.
10. Tempo de funcionamento baixo ou diminuído após demasiadas utilizações.	A. Devolva ao local de Assistência Autorizada – pode necessitar de uma bateria nova.
11. O indicador de aviso está a piscar.	A. Desligue a máquina e retire a bateria, volte a colocar a bateria e ligue a máquina.B. Contacte o agente do serviço de assistência.

DADOS TÉCNICOS

Tipo Designation: KC720 KC720.X (720-designação de maquinaria, representativa do cortador de relva com plataforma de aço reforçado SP)

	KC720 KC720.X **
Tensão 60V Max***	---
Material da plataforma	Aço reforçado -1.8 mm
Largura de corte	47 cm
Velocidade máx. de autopropulsão	6.4 km/h
Altura de corte	20-80 mm
Posições para a altura de corte	7
Capacidade de recolha de relva	70 L
Nível de proteção IPX4
Tempo de funcionamento 70min@11Ah****
Peso da máquina (sem bateria) 38 kg

** X = 1-999, A-Z, M1-M9, são utilizados apenas para clientes diferentes, não há alterações relevantes seguras entre esses modelos.

*** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 60 volts. A tensão nominal é de 54 volts.

**** O tempo de funcionamento pode variar dependendo de como a ferramenta é utilizada e das condições da relva. O nível de velocidade de corte selecionado afeta o tempo de funcionamento da bateria. Quanto menor for o nível de velocidade de corte, maior é o tempo de funcionamento.

BATERIAS E CARREGADORES SUGERIDOS

Baterias Capacidade Carregador Amperage
KAC810 11	Ah KAC840 30 A

Recomendamos que compre os seus acessórios no mesmo revendedor que lhe vendeu a ferramenta.

Consulte a embalagem do acessório para obter mais detalhes. O seu revendedor pode ajudá-lo e oferecer conselhos.

ESPECIFICAÇÕES TÉCNICAS PÁRA O MÓDULO DE BATERIA (OPCIONAL)

Bandas de frequência para Bluetooth	2400-2483.5 MHz
Potência máxima transmitida para Bluetooth	8 dBm

INFORMAÇÃO DE VIBRAÇÃO

Pressão de som avaliada L	_pA = 83.2 dB(A)
K_pA	3 dB(A)
Potência de som avaliada L	_wA = 95.84 dB(A)
K_wA	0.65 dB(A)
Use protecção de ouvidos

INFORMAÇÃO DE VIBRAÇÃO

Vibração característica ponderada

$$ a _ {h} < 2. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Instabilidade K = 1.5 m/s²

AVISO Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados.

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclálos. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Em nome da Positec, declara que o produto

Descrição Cortador de relva alimentado a bateria

Tipo KC720 KC720.X (720-designação de

maquinaria, representativa do cortador de relva com plataforma de aço reforçado SP)

Função corte de relva

Cumpre as seguintes Directivas,

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC rectificada em 2005/88/EC

2000/14/EC rectificada em 2005/88/EC:

- Processo de Avaliação de Conformidade segundo

Annex VI

- Nível de Volume de Som Medido 95.84 dB (A)

- Nível de Volume de Som Garantido 96 dB (A)

Organismo notificado envolvido

Nome: TÜV Rheinland LGA Products GmbH

Normas em conformidade com

EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Pessoa autorizada a compilar o ficheiro técnico,

Nome Marcel Filz

Endereço Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/02/05

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificação

Positec Technology (China) Co., Ltd
