NÁVOD K OBSLUZE KC720.9 KRESS

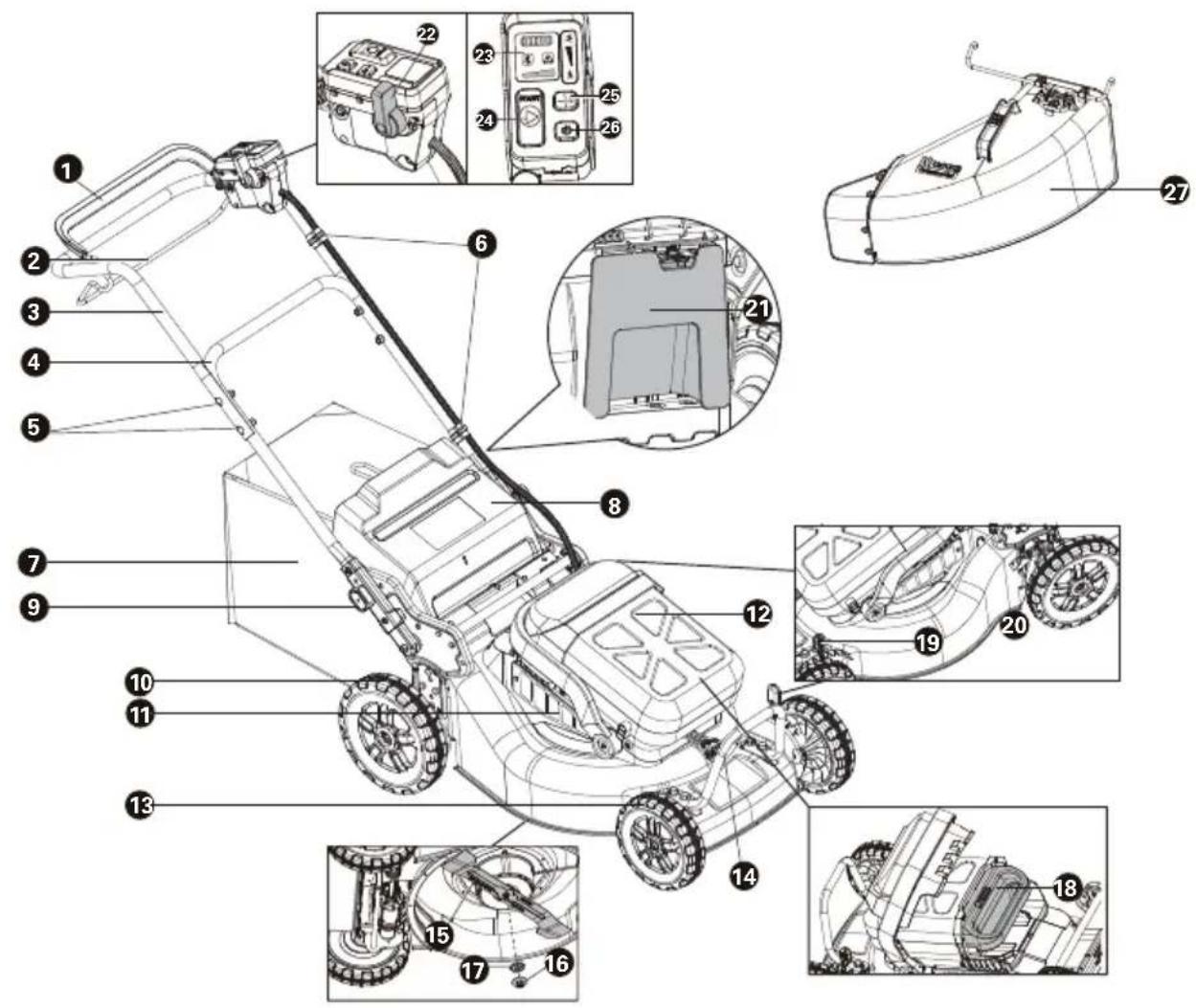

Seznamkomponentü....194

Bezpečnost výrobku....195

Sestavení a provoz....198

Přeprava....203

Údržba....203

Čištění......204

Skladování....205

Hledání závad....206

Technické údaje....207

Ochrana životního prostředí....208

Prohlášení o shodě....209

ÚVOD

Vážený zákazníku,

děkujeme, že jste si zakoupili tento produkt od společnosti Kress Commercial. Zaměřujeme se na vývoj vysoce kvalitních produktů, které splní vaše požadavky při krajinářských pracích.

Značka Kress je synonymem služeb prémiové kvality. Pokud budete mít kdykoli během doby životnosti vašeho produktu jakékoli otázky nebo obavy ohledně vašeho produktu, obratte se na vašeho prodejce nebo přímo na náš tým Zákaznických služeb.

Věříme, že budete mít radost z používání vašeho produktu od společnosti Kress po mnoho nadcházejících let.

PŘEDMĚT POUŽITÍ

Tento produkt je určen pro komerční sekání trávníku.

VAROVÁNÍ Přečtěte si všechna bezpečnostní varování, pokyny, seznamte se s ilustracemi a technickými údaji dodanými s tímto elektrickým nářadím.

Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz “elektrické ruční nářadí” znamená v upozornění bud na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1) Bezpečnost na pracovišti
a) Udržujte pracoviště v čistotě a dobře osvětlené. Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu.
b) D Nepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary.
c) Pri práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2) Bezpečnost při práci s elektrinou

a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem. Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Stroj nepoužívejte v dešti nebo mokru. Mohlo by to zvýšit nebezpečí zasažení elektrickým proudem.

d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel

vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.

f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Bud'te soustředěni, sledujte co děláte a při práci s ručním nářadím se řid'te zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Své vlasy a volné oblečení držte z dosahu pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem.

h) Nedopust'te, abyste díky zkušenostem nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může způsobit vážný úraz během zlomku sekundy.

4) Použití a údržba ručního nářadí

a) Na ruční nářadí netlačte. Použijte správné

ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.

b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoliv seřízením, výměnou násad nebo uskladněním elektrického nářadí vyjměte síťovou zástrčku ze zásuvky nebo, pokud je to možné, z něj vyjměte akumulátor. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí.
d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby.
e) Provádějte pravidelnou údržbu elektrického nářadí a příslušenství. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Jeli nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.
f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.
g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.
h) Rukojeti a povrchy držadel udržujte suché, čisté, bez maziv a tuků. Kluzké rukojeti a držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.
5) Použití a údržba elektrického nářadí napájeného baterií
a) Provádějte nabíjení pouze v nabíječce, která je specifikovaná výrobcem. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
b) Při použití nářadí napájeného baterií používejte pouze baterii, která je určena speciálně pro toto nářadí. Použití jakékoli jiné baterie může vytvářet riziko způsobení zranění a požáru.
c) Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
d) V náročných podmínkách může docházet k únikům kapaliny z baterie. Vyvarujte

se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu, opláchněte zasažené místo vodou. Zasáhne-li tato kapalina oči, okamžitě vyhledejte lékařské ošetření. Kapalina unikající z baterie může způsobit podráždění nebo popáleniny.

e) Akumulátor nebo nářadí, které je poškozeno nebo je upravené, nepoužívejte. Poškozené nebo upravené akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu.
f) Akumulátor nebo nářadí nevhazujte do ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení teplotě nad 130 ° C může dojít k explozi.
g) Dodržujte veškeré pokyny pro nabíjení a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specifikovaný v tomto návodu. Nesprávné nabíjení, nebo nabíjení při teplotách mimo specifikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.
6) Servis
a) Servisní práce na nářadí nechte provést kvalifikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím.
b) Poškozené akumulátory nikdy neopravujte. Servis akumulátorů by měl být prováděn pouze výrobcem nebo autorizovaným servisním zástupcem.

BEZPEČNOSTNÍ UPOZORNĚNÍ K SEKAČCE NA TRÁVU

a) Sekačku na trávu nepoužívejte za špatných povětrnostních podmínek, obzvláště ne, když hrozí nebezpečí blesku. Tím snížíte nebezpečí zasažení bleskem.
b) Před použitím sekačky důkladně prohledejte zvolenou oblast z důvodu případného výskytu zvířat. Během používání sekačky na trávu by mohlo dojít ke zranění zvířat.
c) Důkladně prohlédněte oblast, kde budete sekačku na trávu používat, a odstraňte všechny kameny, klacky, dráty, kosti a další cizí předměty. Vymrštěné předměty mohou způsobit zranění.
d) Před použitím sekačky vždy vizuálně zkontrolujte, zda není poškozena čepel nebo její mechanismus. Opotřebované nebo poškozené části zvyšují riziko zranění.
e) Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebovaný nebo poškozený. Opotřebovaný nebo poškozený sběrný koš na trávu zvyšuje riziko zranění.
f) Kryty ponechte na místě. Kryty musejí být ve funkčním stavu a řádně namontovány. Kryt, který je volný, poškozený nebo nefunguje správně,

může způsobit zranění.

g) Udržujte všechny vstupní otvory vzduchu volné a bez nečistot. Ucpané vstupní otvory vzduchu a zbytky trávy mohou způsobit přehřátí nebo vznik požáru.

h) Při práci se sekačkou na trávu na sobě vždy mějte protiskluzovou ochrannou obuv. Se sekačkou na trávu nepracujte, pokud jste bosí nebo máte otevřené sandály. To snižuje možnost poranění nohou při kontaktu s pohybující se čepelí.

i) Při práci se sekačkou vždy noste dlouhé kalhoty. Odhalená kůže zvyšuje pravděpodobnost zranění vymrštěnými předměty.

j) Sekačku na trávu nepoužívejte na mokré trávě. Chod'te, nikdy neběhejte. Tím snížíte riziko uklouznutí a pádu, což by mohlo vést ke zranění.

k) Sekačku na trávu nepoužívejte na příliš strmých svazích. Tím snížíte riziko ztráty kontroly, uklouznutí a pádu, což by mohlo vést ke zranění.

I) Při práci na svazích mějte vždy pevnou půdu pod nohama, vždy pracujte kolmo ke svahu, nikdy nahoru a dolů, a při změně směru bud'te mimořádně opatrní. Tím snížíte riziko ztráty kontroly, uklouznutí a pádu, což by mohlo vést ke zranění.

m) Při couvání nebo přitahování sekačky k sobě bud’te mimořádně opatrní. Vždy si bud’te vědomi svého okolí. To při provozu snižuje nebezpečí zakopnutí.

n) Nedotýkejte se čepelí a jiných nebezpečných, pohybujících se částí, pokud jsou stále v pohybu. To snižuje riziko poranění způsobeného pohyblivými částmi.

o) Při odstraňování zaseknutého materiálu nebo čištění sekačky se ujistěte, že jsou všechny vypínače vypnuté a baterie je odpojena.

Nečekané zapnutí sekačky na trávu by mohlo vyústit ve vážné zranění.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.

b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.

d) Nevystavujte baterii mechanickým rázům.

e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k

takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.

f) Udržujte baterie čisté a suché.
g) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
h) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
i) Nenechávejte baterii nabíjet, nebude-li baterie použita.
j) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
k) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností Kress. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.
I) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
m) Ukládejte baterie mimo dosah dětí.
n) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
o) Není-li zařízení používáno, vyjměte z něj baterii.
p) Provádějte řádnou likvidaci baterie.
q) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.
r) Baterii uchovávejte dál od mikrovlnných trub a vysokého tlaku.
s) Varování! Nepoužívejte jednorázové baterie.

NÁVOD K OBSLUZE, POŽADAVKY NA BEZŠNŮROVÝ VÝROBEK

a) Používání tohoto zařízení podléhá následujícím dvěma podmínkám:

(1) Toto zařízení nesmí způsobovat škodlivé rušení a

(2) toto zařízení musí přijímat jakékoli rušení, které příjme, včetně rušení, které může způsobit nežádoucí provoz.

b) Upozornění: Změny nebo úpravy této jednotky, které nebyly výslovně schváleny stranou, která je zodpovědná za splnění předpisů, by mohly zneplatnit uživatelovu pravomoc toto zařízení používat.

c) POZNÁMKA: Toto zařízení vytváří, používá a může také vyzařovat radiovou frekvenční energii a pokud nebude nainstalováno a používáno ve shodě s pokyny, může způsobovat škodlivé rušení radiových komunikací. Neexistuje však záruka, že se rušení nevyskytne v konkrétní instalaci. Pokud toto zařízení přece jen způsobí škodlivé rušení rádiovému nebo televiznímu příjmu, což může být zjištěno vypnutím a opětovným zapnutím zařízení, tak uživateli doporučujeme, aby zkusil rušení upravit jedním nebo více z následujících opatření:

- Přeorientovat nebo přemístit přijímací anténu.

- Zvýšit prostor mezi zařízením a přijímačem.

- Zařízení zapojit do zásuvky na okruhu jiném, než ke kterému je připojen přijímač.

- Požádejte o pomoc prodejce nebo zkušeného rádiového/televizního technika.

SYMBOLY

	Pro snížení nebezpečí vzniku zranění je třeba přečíst si tuto příručku.
	VAROVÁNÍ
	UPOZORNĚNÍ – Dávejte pozor na odmrštěné předměty - držte ostatní osoby mimo dosah.
	UPOZORNĚNÍ – Udržujte ruce a nohy v dostatečné vzdálenosti od čepelí.
	UPOZORNĚNÍ – Před provedením údržby odpojte baterii.
	Čepel se otáčí i po vypnutí motoru. Než se dotknete některé součásti stroje, počkejte, dokud se úplně nezastaví.
	Používejte ochranné rukavice
	Před prováděním jakéhokoli seřizování, servisu nebo údržby vyjměte baterii ze zásuvky.
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Nevystavujte ohni

	Vysoká rychlost
	Nízká rychlost
Li-Ion	Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

SESTAVENÍ A POUŽÍVÁNÍ

POZNÁMKA: Před použitím přístroje si pečlivě přečtěte návod k obsluze.

PŘED POUŽITÍM

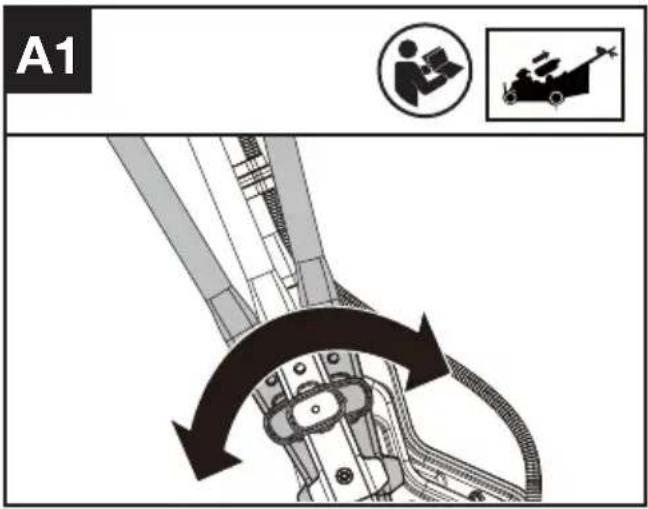

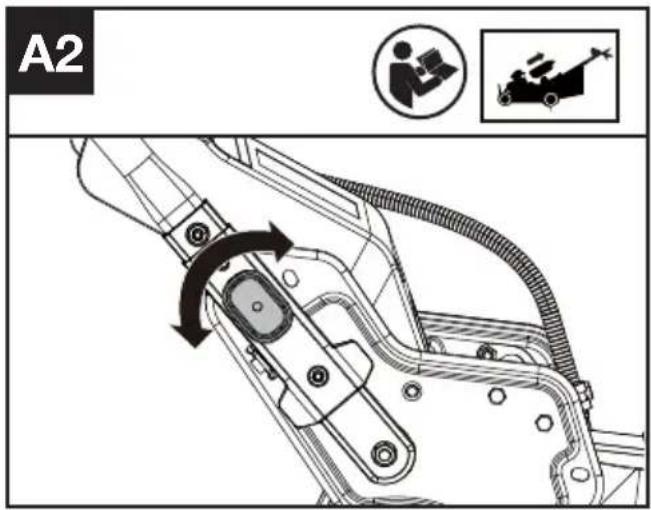

Nastavení výšky rukojeti a montáž dolních rukojetí. (viz obr. A1, A2)

Možnost volby ze tří výškových úrovní. Vyberte vhodnou výšku a otočte knoflíkem pro nastavení výšky.

A1

A2

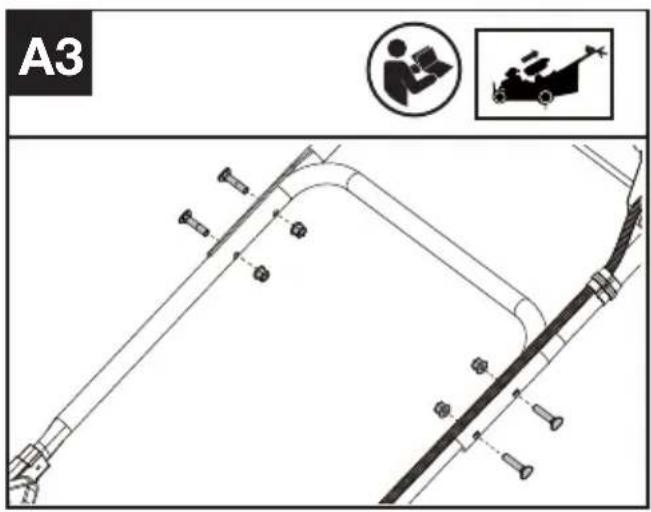

Sestavení horního madla. (viz obr. A3)

A3

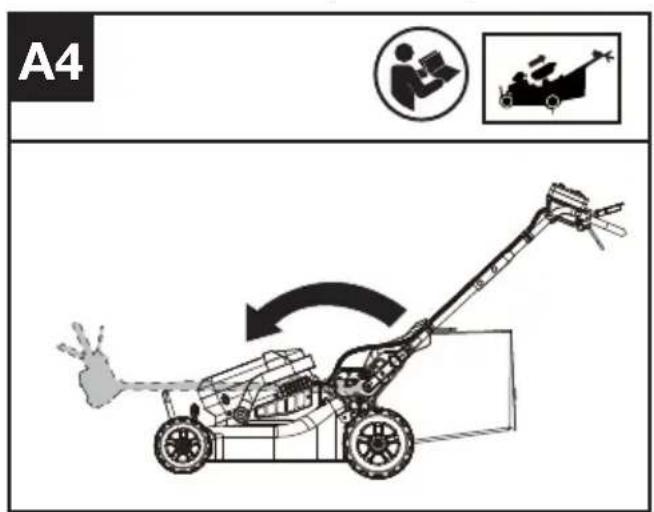

POZNÁMKA: Rukojeti lze sklopit pro přepravu nebo skladování mimo sezónu. (viz obr. A4)

A4 A4

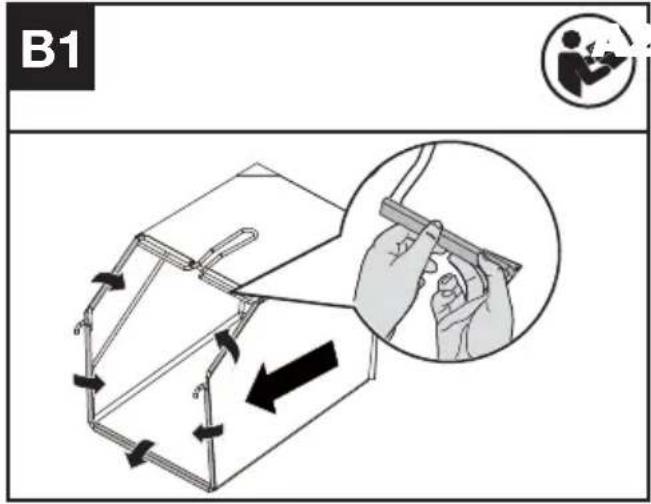

Montáž sběrného vaku na trávu (viz obr. B1)

B1

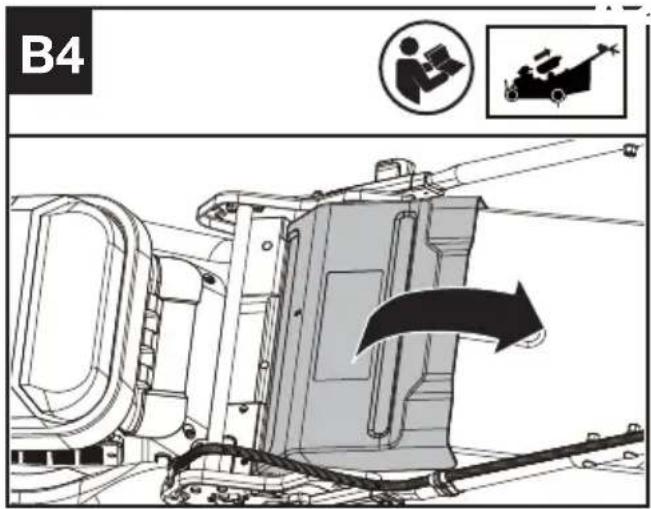

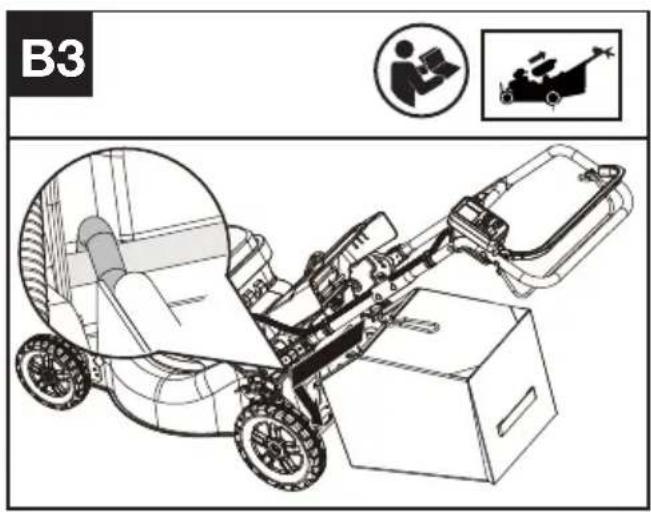

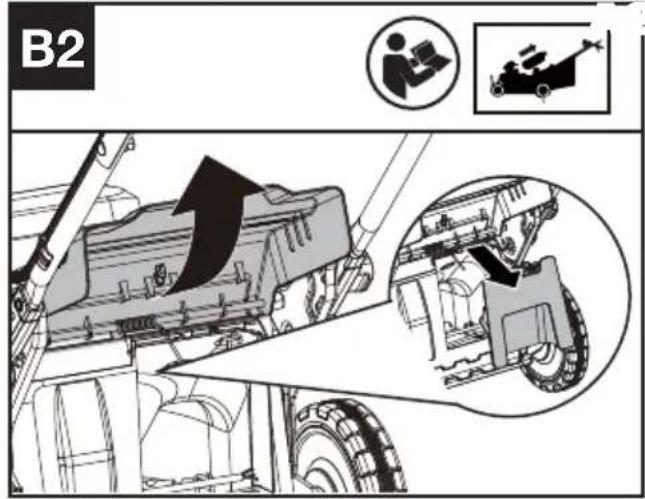

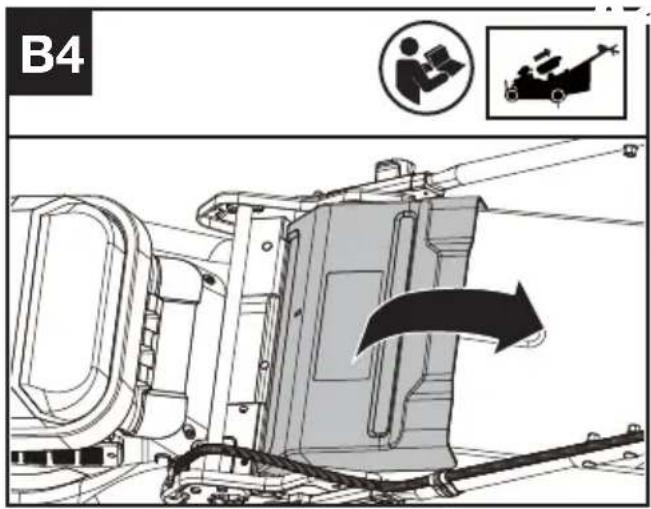

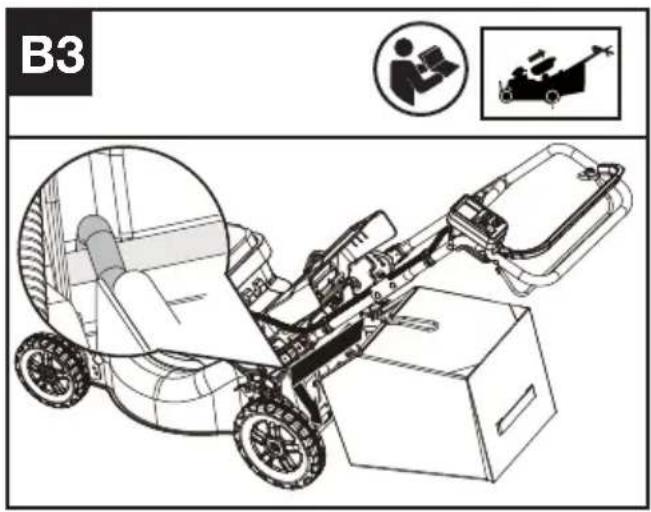

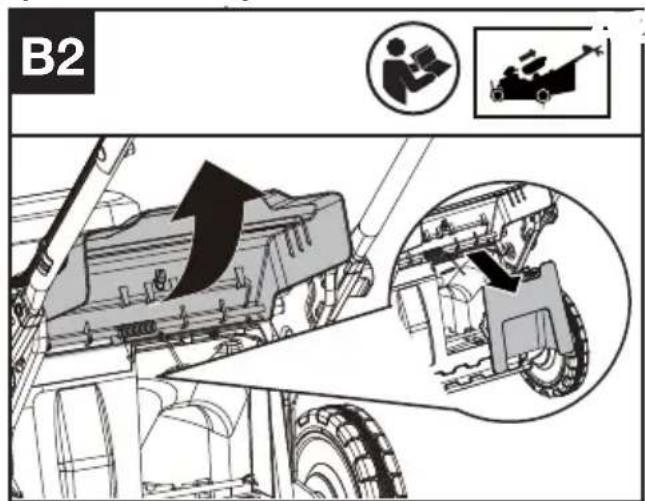

Nasazení sběrného vaku na trávu na sekačku (viz obr. B2,B3,B4)

POZNÁMKA: Sběrný vak na trávu mírně stlačte, abyste se ujistili, že je zcela nasazen.

POZNÁMKA: Před nasazením sběrného vaku na trávu vyjměte ze sekačky mulčovací zátku.

B2

B3

B4

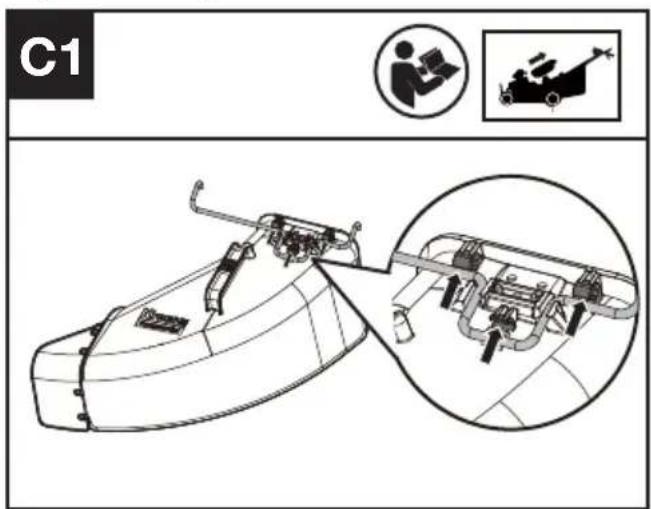

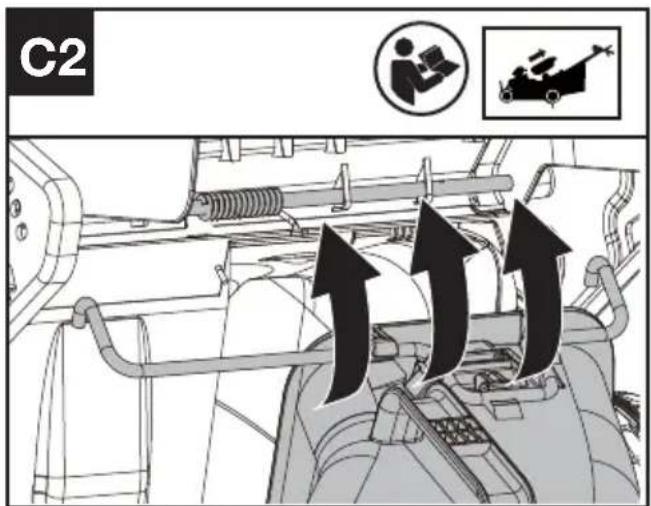

Nasazení bočního výsypného skluzu na sekačku (viz obr. C1, C2)

POZNÁMKA: Předtím, než sestavíte boční výsypný skluz vyjměte zástrčku mulčovacího části ze sekačky a vyjměte sběrný vak na trávu.

C1

C2

Kontrola stavu baterie a nabíjení baterie.

POZNÁMKA: Baterie jsou dodávány nenabité. Před prvním použitím musí být baterie plně nabita. Více podrobností naleznete v návodu k baterii a nabíječce.

Kontrola ovládacích prvků

1. Vyjměte baterii.
2. Zkuste stisknout vypínač, startovací tlačítko nebo tlačítko ovládání rychlosti sekání. Pokud se vypínač, tlačítko pro spuštění čepele nebo tlačítko ovládání rychlosti sekání zaseknou a nevrátí se do původní polohy, přestaňte sekačku používat a kontaktujte servisního technika.
3. Zkuste zatáhnout a uvolnit ovládací a pojezdové madlo. Pokud se ovládací nebo pojezdové madlo zaseknou a nevrátí se do původní polohy, přestaňte sekačku používat a kontaktujte servisního technika.
4. Otočte knoflíkem pro ovládání rychlosti pojezdu. Pokud se knoflík pro ovládání rychlosti pojezdu zasekne, přestaňte sekačku používat a kontaktujte servisního technika.

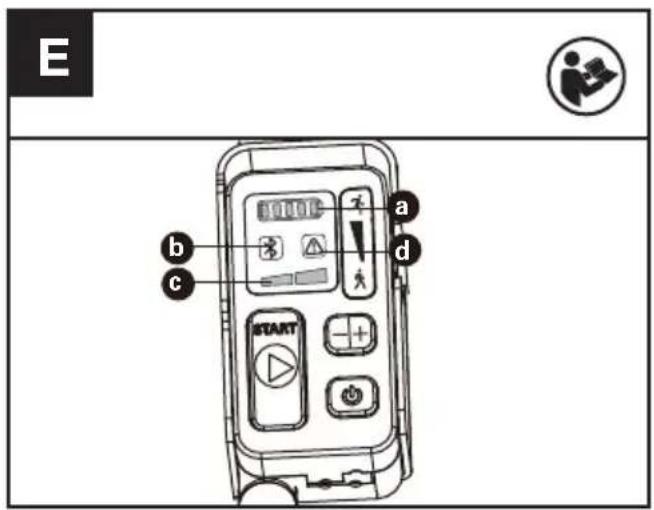

Kontrola displeje (viz obr. E)

1. Vložte baterii.
2. Držte stisknutý vypínač a rozsvítí se kontrolka baterie (a) a kontrolka rychlosti sekání (c).
3. Stisknutím startovacího tlačítka a zatáhnutím za ovládací madlo stroj spustíte.
4. Pokud se výstražný indikátor (d) bliká, vyhledejte řešení v části Hledání závad.
5. Uvolněte ovládací madlo. Po krátké prodlevě se čepel přestane otáčet. Pokud se sekačka nevypne, vyjměte baterii a kontaktujte servisního technika.

LED kontrolky

a. KONTROLKA BATERIE
b. KONTROLKA BLUETOOTH
c. KONTROLKA RYCHLOSTI SEKÁNÍ
d. VAROVNÁ KONTROLKA

POZNÁMKA: Když se u stroje objeví porucha funkce, tak bude výstražná kontrolka blikat červeně nebo žlutě. Pokud bliká červená kontrolka, tak vyhledejte odbornou pomoc u prodejce. Pokud bliká žlutá kontrolka, tak stroj vypněte, vyjměte bateriovou sadu, potom ji znovu vložte a stroj zapněte. Pokud

bude žlutá kontrolka blikat dál, tak vyhledejte odbornou pomoc u prodejce.

E a b c d START

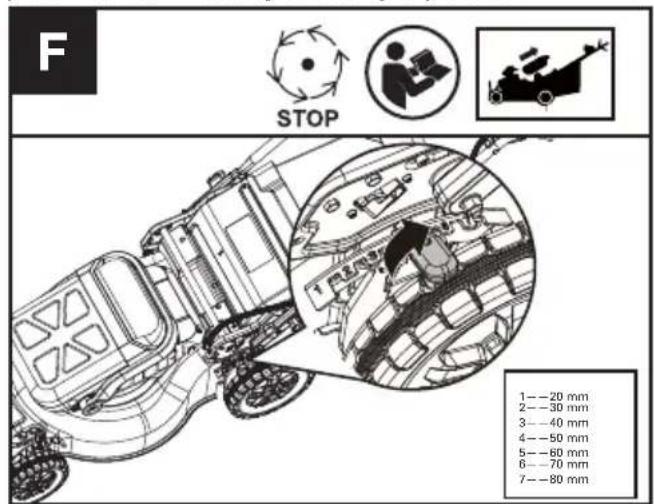

Nastavení výšky sekání (viz obr. F)

Výšku sekání nastavte pomocí páček pro nastavení výšky sekání na předním a zadním kole.

POZNÁMKA: Při seřizování výšky zajistěte, aby přední a zadní kola byla ve stejné poloze.

F STOP 1---20 mm 2---30 mm 3---40 mm 4---50 mm 5---60 mm 6---70 mm 7---80 mm

UPOZORNĚNÍ! Zastavte, uvolněte spínací páčku a počkejte, dokud se motor nezastaví

předtím, než upravíte výšku. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění.

Nedotýkejte se rotujících nožů.

POUŽÍVÁNÍ

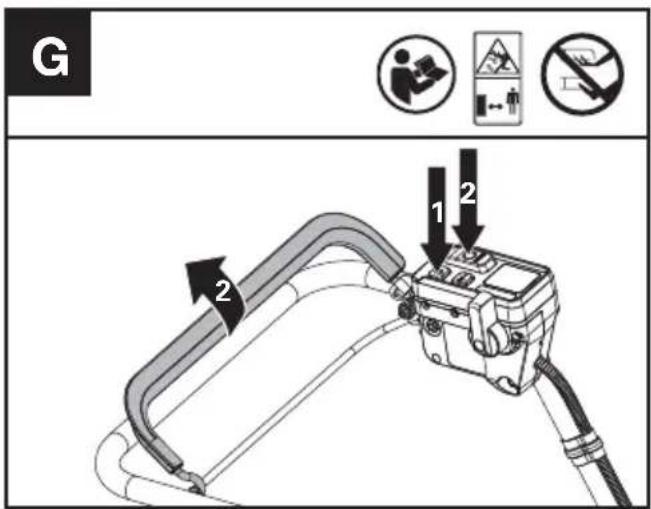

Spuštění a vypnutí sekačky (viz obr. G)

1. Stiskněte vypínač
2. Stroj spustte stisknutím tlačítka spustění sekacího nože (držte) a zatáhnutím za provozní přítlačné tlačítko.
3. Uvolněním ovládacího madla stroj zastavíte.

VÝSTRAHA! Po vypnutí sekačky se čepel nadále otáčí; počkejte, dokud se zcela nezastaví.

POZNÁMKA: Pro spuštění stiskněte startovací tlačítko a současně zatáhněte za ovládací madlo.

POZNÁMKA: Držte stisknutý vypínač a rozsvítí se displej. Displej se automaticky vypne, pokud během

60 vteřin nedojde k žádné akci.

G 1 2 2

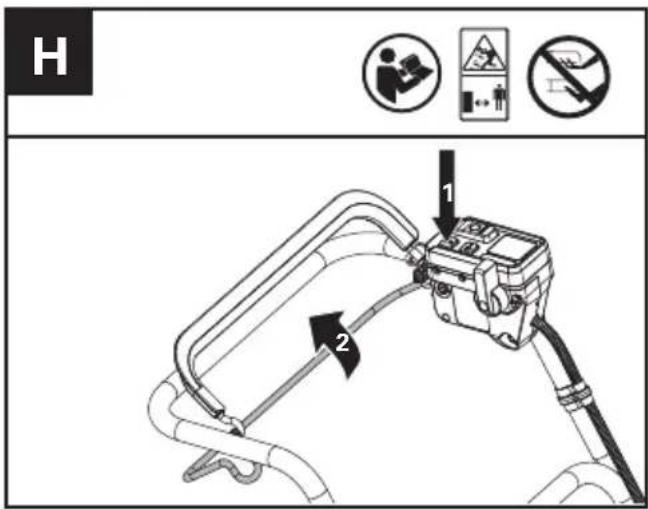

Použití pojezdového systému (viz obr. H)

1. Stiskněte vypínač
2. Zatáhnutím za madlo pojezdu spustíte pojezdový systém.
3. Uvolněním madla pojezdu pojezdový systém zastavíte.

H 1 2

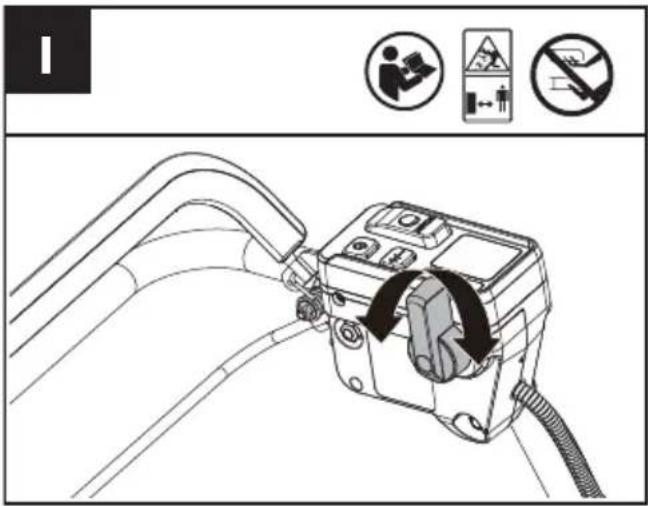

Volba rychlosti pojezdu (viz obr. I)

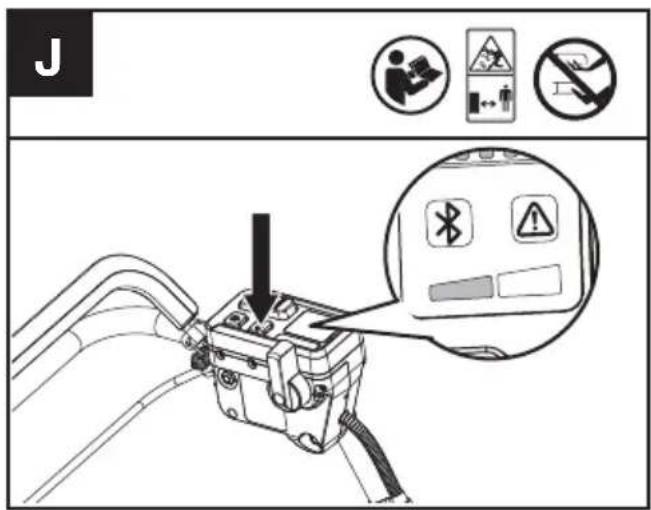

Volba rychlosti sekání (viz obr. J)

V závislosti na použití lze zvolit ze dvou úrovní

rychlosti sekání. Použijte tlačitko +/- pro ovládání rychlosti, která je indikována LED kontrolkami. Čím vyšší je úroveň rychlosti sekání, tím rychleji přístroj pracuje.

Během mulčování sekačka drtí posekanou trávu na drobné kousky, které rozhazuje do trávníku. Za normálních okolností se tyto kousky rychle rozloží a vyživují trávník.

Optimálního výkonu mulčování dosáhnete při dodržování níže uvedených doporučení.

1) Vyhněte se sekání trávy, když je tráva mokrá od deště nebo rosy. Mokrá tráva může vytvářet chuchvalce, které narušují mulčovací činnost a zkracují dobu chodu.
2) Chcete-li dosáhnout nejlepšího výkonu mulčování, nastavte výšku sekání tak, abyste sekali nejvýše 40 mm, přibližně třetinu délky travního listu. Pokud je trávník přerostlý, bude možná nutné nastavení větší výšky sekání, aby nedošlo k přetížení motoru a aby nebylo tlačení sekačky příliš namáhavé. Při mulčování objemné travní hmoty doporučujeme nejprve nastavit maximální výšku sekání a potom při druhém průjezdu sekat na požadovanou výšku. Další možností je využít jen část šířky záběru a sekat pomalu.
3) Za účelem dosažení nejlepšího výkonu udržujte kryt sekačky na trávu bez nánosů trávy. Čas od času sekačku na trávu vypněte a počkejte, až se čepel úplně zastaví. Poté vyjměte baterii a otočte sekačku na bok. Pomocí předmětu, jako je např. klacek, odstraňte nahromaděnou trávu z okolí čepele. Dávejte pozor na ostré hrany čepele. Při sekání mokré nebo nové trávy a po každém použití přístroje vyčistěte okolí čepele.
4) Některé typy trávy nebo určité podmínky při sekání vyžadují, abyste posekanou plochu přejeli ještě jednou a sekačka mohla posekanou trávu rovnoměrně rozprostřít. Při druhém průjezdu doporučujeme sekat kolmo k prvnímu sekání. V ŽÁDNÉM PŘÍPADĚ NEMĚNTE SMĚR SEKÁNÍ TAK, ABYSTE MUSELI SEKAT SE SVAHU.
5) Každý týden jezděte se sekačkou po mírně odlišné trase. Tak zabráníte vytvoření obrazců v trávníku.
6) Nesekejte na svahu, který má větší sklon než 18°.

VELIKOST POSEKANÉ PLOCHY

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy.

RADY:

1) Doporučujeme vám, abyste prováděli sekání trávníku v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/nezastavovali tuto sekačku.

2) Pro dosažení nejlepších výsledků zajistěte, že baterie bude plně nabita, a vždy sekejte nejvýše 1/3 délky trávy. Před začátkem sečné sezóny je doporučeno nainstalovat novou čepel.

3) Při sekání vysoké trávy chod'te pomalu, aby bylo zaručeno efektivnější sekání a řádné odvádění posekané trávy.

4) Vyvarujte se sekání vlhké trávy, protože by docházelo k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.

5) U nového nebo hustého trávníku používejte větší výšku sekání, čímž prodloužíte pracovní dobu baterie.

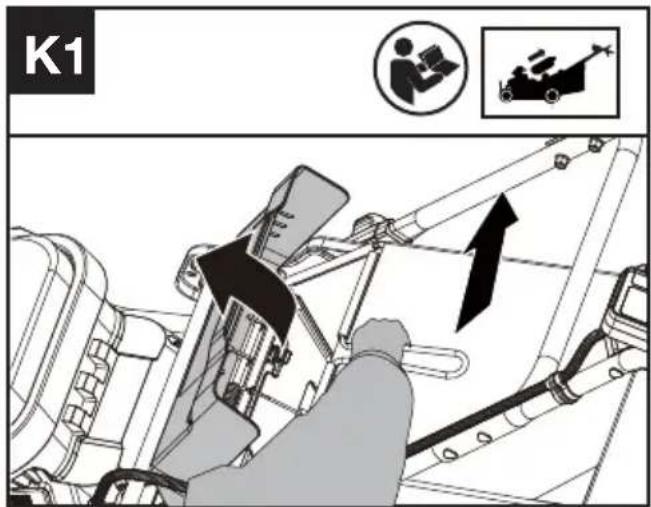

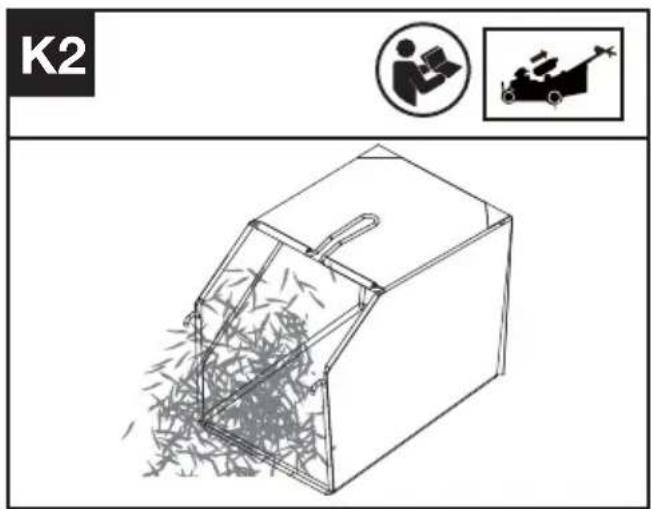

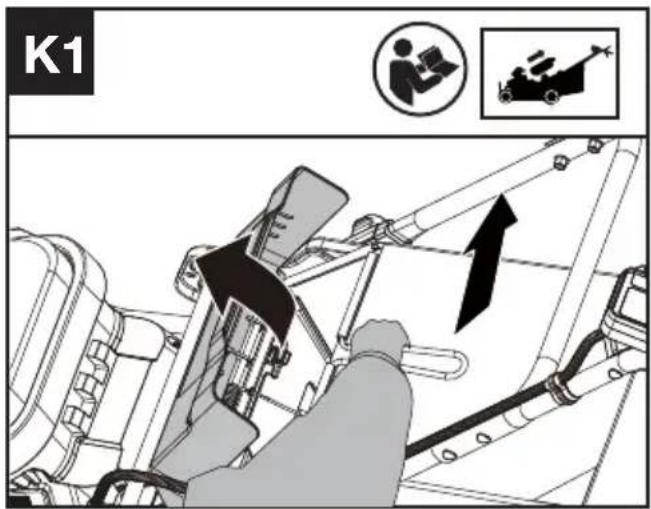

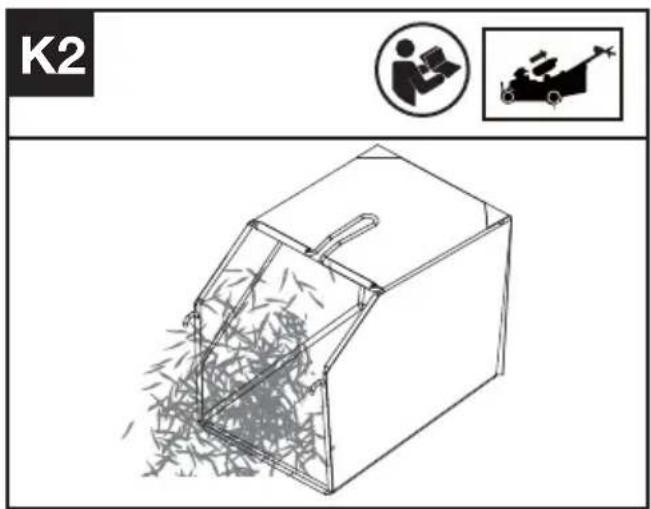

Odejmutí/vyprázdnění sběrného vaku na trávu (viz obr. K1, K2)

VÝSTRAHA! Před použitím vždy zkontrolujte, zda bezpečnostní klapka uzavřela výstupní otvor. Pokud používáte stroj bez připojeného sběrného vaku na trávu, nikdy nezvedejte bezpečnostní klapku a nevytahujte mulčovací zátku.

K1

K2 ① ②

PRO AKUMULÁTOROVÁ NÁŘADÍ

Doporučený rozsah okolní teploty pro vybíjení je -20 °C\~45 °C (-4 °F\~113 °F). Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je -5 °C\~45 °C (23 °F\~113 °F).

Podrobnosti o bezpečném likvidaci použitých baterií:

Na konci životnosti nářadí bezpečně vyjměte bateriový sadu před likvidací nářadí. Baterie nevyhazujte, ani je neházejte do běžného odpadkového koše. Stejně tak nevyhazujte baterii s nářadím. Vyjměte použitou bateriovou sadu z nářadí a likvidujte ji v nejbližším nebo vhodném, označeném recyklačním zaňzení. V případě pochybností se porad'te s místním úřadem pro ochranu životního prostředí. Pokud baterie nesprávně zlikvidujete, tak se baterie mohou dostat do koloběhu vody v přírodě, což může být nebezpečné pro ekosystém. Použité baterie nelikvidujte jako netříděný komunální odpad.

PŘEPRAVA

Přeprava sekačky

1. Sekačku vypněte a vyjměte baterii.
2. Při přepravě sekačky lze použít pojezd bez aktivace čepele.
3. Při zvedání sekačky se doporučuje, aby dvě osoby zvedly sekačku z každé strany za ochranný kryt motoru a spojovací oblast spodních rukojetí.

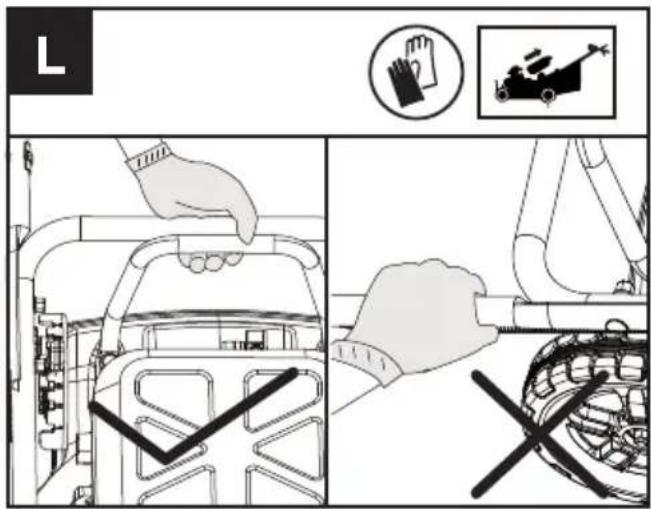

   P ři zvednutí stroje ve složeném stavu, uchopte kryt motoru, ne madla. (viz obr. L)

1. Zkontrolujte, zda je baterie v bezpečném stavu.
2. Při přepravě baterie používejte nevodivé obaly.
3. Obsažené Li-Ion baterie podléhají požadavkům legislativy týkající se nebezpečného zboží. Baterie přepravujte pouze v případě, že obal baterie není poškozen. Baterie zabalte tak, aby se v obalu nemohly pohybovat.

ÚDRŽBA

VÝSTRAHA! Před odejmutím sběrného vaku na trávu vypněte sekačku a vyjměte baterii.

POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsanou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu provedte ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků.

OSTŘENÍ ČEPELE PRO DOSAŽENÍ NEJLEPŠÍCH VÝSLEDKŮ UDRŽUJTE ČEPEL OSTROU. TUPÁ ČEPEL NESEKÁ TRÁVU ČISTĚ A ŘÁDNĚ NEMULČUJE. PRI VYJÍMÁNÍ, OSTŘENÍ A INSTALACI ČEPELE NOSTE OCHRANNÉ BRÝLE A RUKAVICE.

POZNÁMKA: Po každých 50 hodinách čepel naostřete nebo vyměňte. Písek otupuje čepel. Pokud má váš trávník písčitou půdu, budete možná třeba častější naostření nebo výměna čepele.

POŠKOZENOU NEBO OHNUTOU ČEPEL IHNED VYMĚNTE.

OSTŘENÍ ČEPELE

1. Abyste zabránili otáčení čepele, použijte dřevěný blok.
2. Pomocí klíče vyjměte šroub čepele a poté čepel. (viz sekce Výjmutí čepele)
3. Upněte čepel do svěráku, abyste zabránili jejímu

pohybu během ostření.

1. Naostřete řezné hrany na obou koncích čepele. Ujistěte se, že je z obou konců odstraněno stejné množství materiálu, aby byla čepel vyvážená.
2. Zkontrolujte vyváženost čepele. (viz sekce Vyváženost čepele)
3. Čepel vyměňte v opačném pořadí než při demontáži.
4. Šroub čepele utáhněte na požadovaný utahovací moment (25 Nm).

POZNÁMKA:

1. Ujistěte se, že je sekačka vypnutá, a vyjměte baterii.

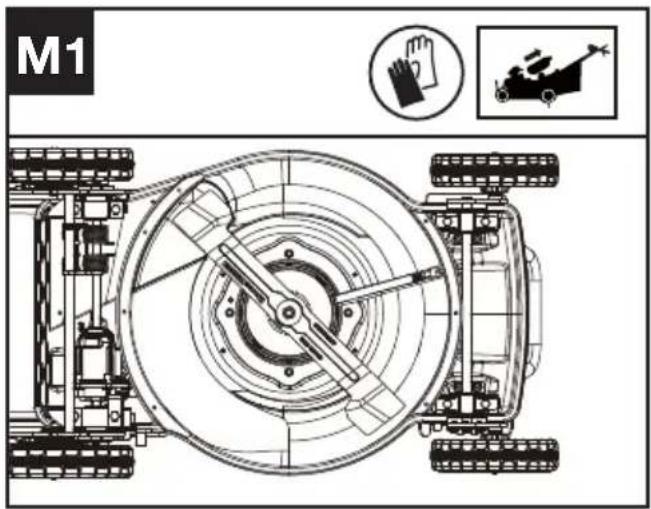

2. Otočte sekačku na bok, jak je znázorněno na obrázku M1.

M1

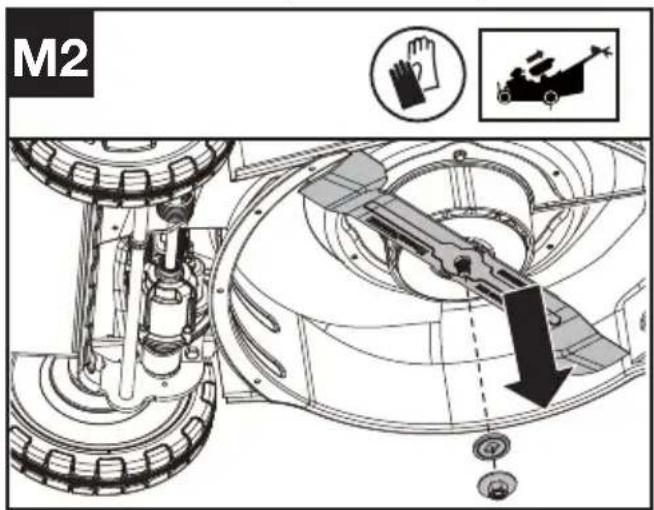

VYJMUTÍ ČEPELE (VIZ OBR. M2)

M2

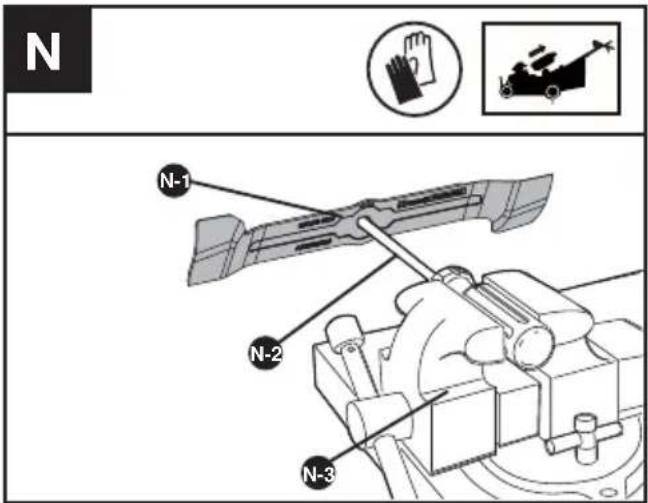

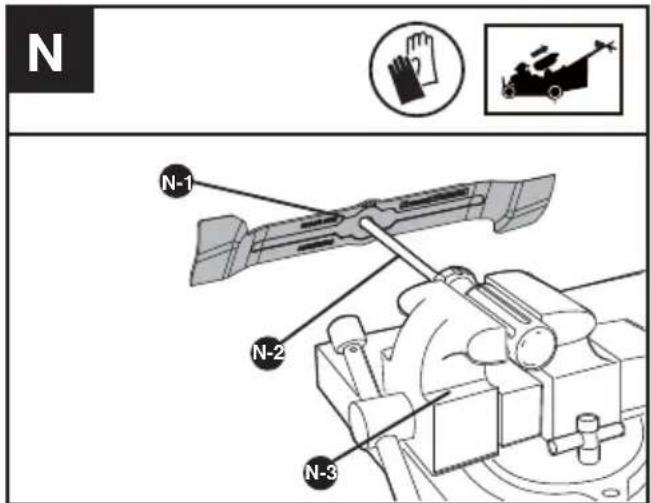

VYVÁŽENÍ NOŽE (VIZ OBR. N)

Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na dřík šroubováku N-2 upnutý ve vodorovné poloze do svěráku N-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá.

-S ohledem na různé pracovní podmínky doporučujeme používat různé čepele.

ČEPEL	FUNKCE
Vysokozdvižná čepel	Doporučeno pro pytlování
Mulčovací čepel	Doporučeno pro mulčování

ČIŠTĚNÍ

1. Vypněte sekačku a vyjměte baterii.
2. Nepoužívejte agresivní čisticí prostředky ani rozpouštědla. Přístroj čistěte po použití navlhčeným hadříkem, namočeným v neutrálním čisticím přípravku.
3. Zásuvku udržujte čistou bez cizích látek a čistěte ji měkkým a suchým kartáčem nebo hadříkem.
4. Na motor a elektrické součásti nestříkejte vodu.
5. Na čištění přístroje nepoužívejte vysokotlaký čistič.

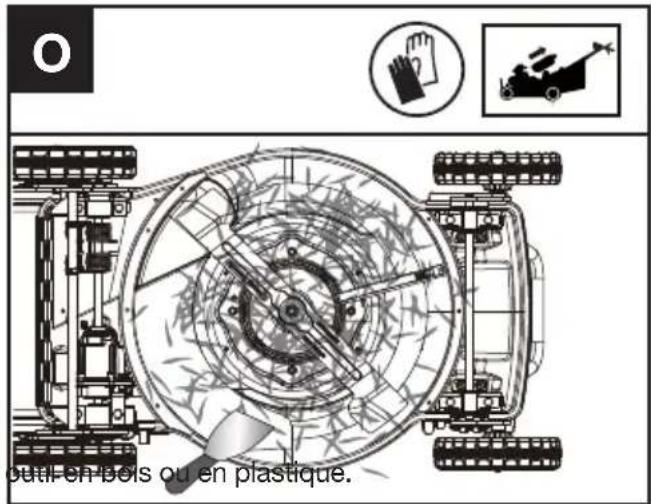

Čištění šasi a oblasti čepele. (viz obr. O)

Odstranění trávy a nečistot z šasi a oblasti čepele. Pokud je v této části nahromaděná tráva, odstraňte ji dřevěným nebo plastovým předmětem.

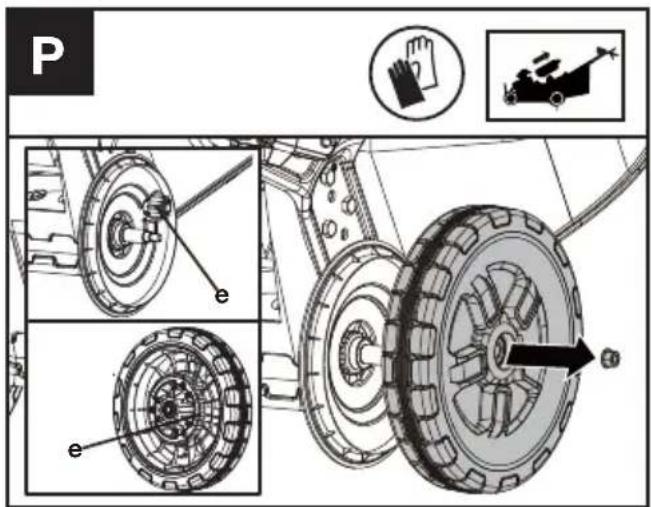

Čištění koleček. (viz obr. P)

• Vypněte sekačku a vyjměte baterii.
• Čištění koleček provádějte každých 50 hodin, v extrémních podmínkách ještě častěji.
• Odstraňte zadní kolečka a odstraňte trávu a nečistoty z oblasti převodového ústrojí zadních koleček.
• Po čištění se doporučuje na ozubená kola nanést malé množství prostředku proti zadření.

P e e

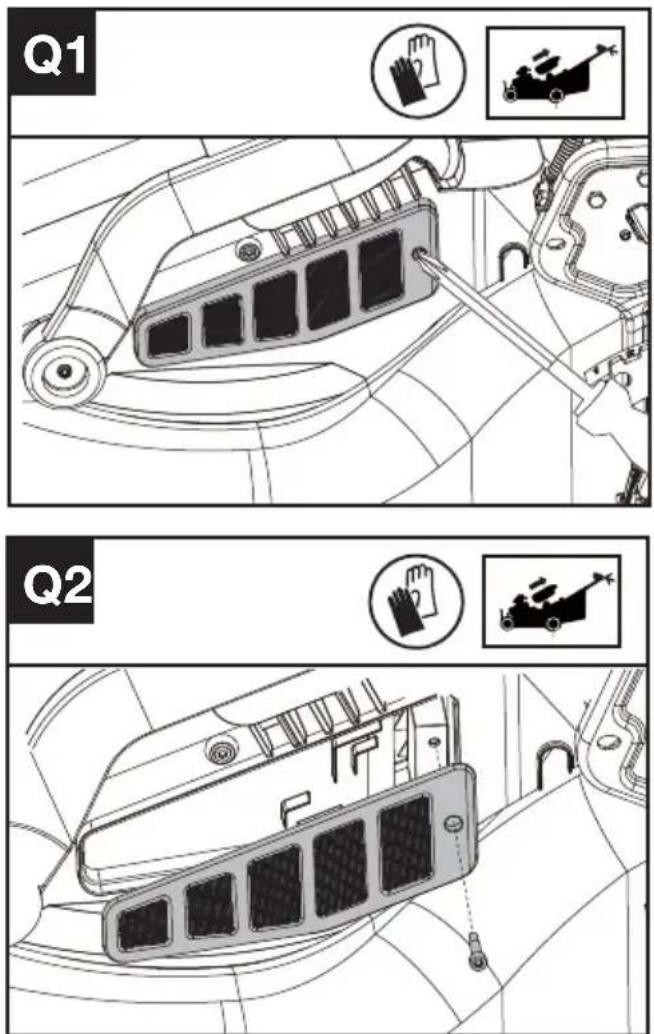

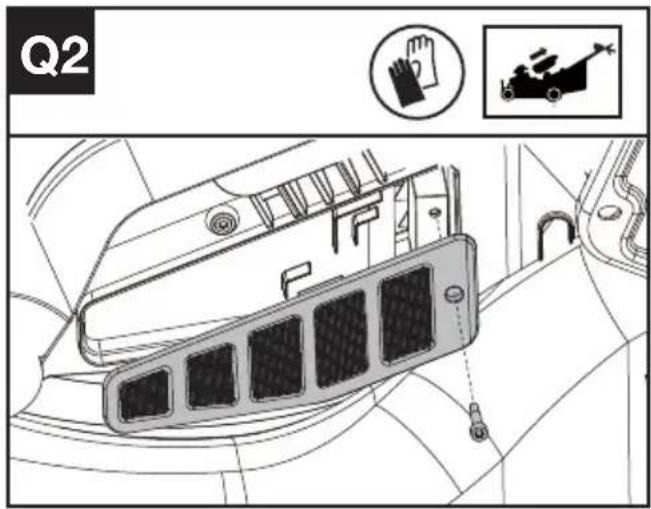

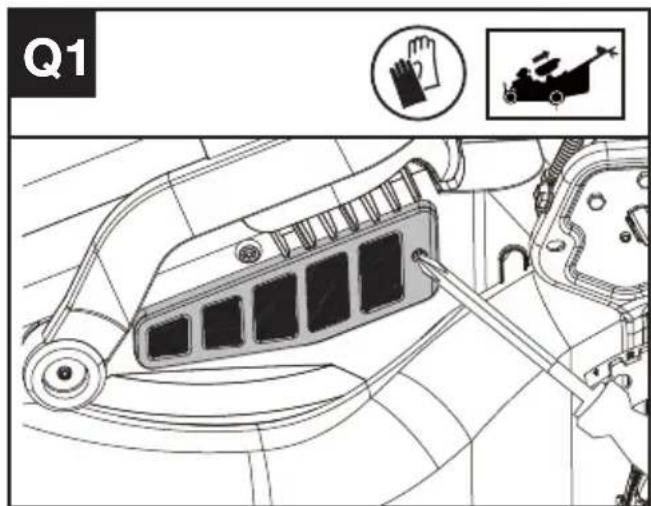

Čištění vzduchového filtru (viz obr. Q1, Q2)

1. Vyčistěte oblast kolem vzduchového filtru. Použijte vlhký hadřík nebo měkký kartáč.
2. Odšroubujte a vyjměte vzduchový filtr.
3. Omyjte vzduchový filtr tekoucí vodou, abyste odstranili nečistoty.
4. Nechte vzduchový filtr vyschnout na vzduchu. A poté jej nainstalujte do skříně a utáhněte šroub.

Q1

Q2

SKLADOVÁNÍ

1. Vypněte sekačku a vyjměte baterii.
2. Za pomoci měkkého kartáčku a hadru rádně vyčistěte vnějšek stroje. Nepoužívejte rozpouštědla ani leštěnky. Odstraňte všechnu trávu a nečistoty, zvláště z větracích otvorů, mulčovací desky, oblasti čepele a kol.
3. Stroj uskladněte na suchém místě, kde bude mimo dosah dětí a ostatních nepovolaných osob. Na horní část stroje nepokládejte žádné jiné předměty.
4. Pro lepší uskladnění rukojeť sklopte.
5. Baterii skladujte pouze v teplotním rozmezí od 5 °C (41 °F) do 25 °C (77 °F). Například nenechávejte baterii v automobilu během letního období.
6. Pokud zmokne během použití v dešti, stroj a baterie by měly být vysušeny před skladováním nebo nabíjením. Vyjměte baterie a znovu je vložte, pokud se nezdaří přístroj zapnout.

HLEDÁNÍ ZÁVAD

Následující tabulka uvádí problémy a úkony, které můžete provést, pokud stroj nefunguje správně.

VÝSTRAHA: Před jakýmkoli odstraňováním závad stroj vypněte a vyjměte baterii.

PŘÍZNAKY	NÁPRAVA
1. Sekačka nebude fungovat, když bude aktivována spínací páčka.	A. Zkontrolujte, zda je startovací tlačítko zcela stisknuto.B. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii, sekačku otočte na bok a zkontrolujte, zda se čepel může volně otáčet. Pokud ne, obraťte se na autorizovaného servisního technika. Čepel by se měla volně otáčet.C. Je baterie plně nabitá? Zapojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.D. Pro spuštění stiskněte startovací tlačítko a současně přitáhněte ovládací madlo.
2. Motor se během sekání zastavuje.	A. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii, otočte sekačku na bok a zkontrolujte, zda není sekačka uc-paná zbytky trávy, odstraňte nečistoty z oblasti otáčení čepele. Poté zkontrolujte, zda se čepel může volně otáčet. Pokud ne, obraťte se na autorizovaného servisního technika. Čepel by se měla volně otáčet.B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spust’te sekačku.C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.D. Vyvarujte se přetížení sekačky. Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí. Nebo obojí.
3. Sekačka běží, ale výkon sečení není uspokojivý. Nebo neposeče celou rozlohu trávníku.	A. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.B. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Otočte sekačku na bok a zkontrolujte: Zda je čepel ostrá – udržujte čepel ostrou. Zda nejsou kryt a vývodní žlab ucpané.C. Žací ústrojí může být nastaveno příliš nízko vzhledem k stavu trávníku. Zvětšete výšku žacího ústrojí.
4. Sekačka se těžko tlačí.	A. Zvětšete výšku žacího ústrojí, aby se snížil tlak žacího ústrojí na trávu. Zkontrolujte, zda se volně otáčí každé kolečko.
5. Sekačka je velmi hlučná a vibruje.	A. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Sekačku otočte na bok a zkontrolujte, zda není čepel ohnutá nebo poškozená. Pokud je čepel poškozená, vyměňte ji za náhradní čepel. Pokud je spodní strana krytu poškozená, vraťte sekačku do autorizovaného servisního centra.B. Pokud není čepel viditelně poškozená a sekačka stále vibruje: Uvolněním ovládacího madla sekačku vypněte, vyjměte baterii a čepel. Otočte čepel o 180 ° a znovu utáhněte. Pokud sekačka stále vibruje, vraťte ji do autorizovaného servisního centra.
6. LED indikátor nabíječky nesvítí.	A. Zkontrolujte připojení zástrčky.B. Nabíječku vyměňte.
7. Kontrolka LED nabíječky akumulátorů se nepřepne na zelenou.	A. Je nutné provést diagnostiku akumulátoru. Obraťte se na autorizované servisní středisko.
8. Sekačka nesbírá posečenou trávu do sběrného vaku.	A. Zadní žlab je ucpaný. Uvolněním ovládacího madla vypněte sekačku. Vyjměte baterii. Vyčistěte žlab od zbytků trávy.B. Příliš mnoho trávy. Zvyšte sečnou výšku kol, abyste zkrátili délku useknuté trávy.C. Plný sběrný vak. Vyprazdňujte sběrný vak častěji.
9. Při mulčování jsou useknuté části viditelné.	A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřižené části trávy.Nesekejte více jak 1/3 celkové délky.B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené.C. Pokud je tráva příliš vysoká nebo hustá, snižte rychlost sečení.
10. Po více použitích nízká nebo zkrácená doba chodu.	A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.
11. Varovná kontrolka bliká.	A. Vypněte stroj a vyjměte bateriovou sadu, potom ji znovu vložte a stroj zapněte.B. Kontaktujte servisního technika.

TECHNICKÉ ÚDAJE

Typ: KC720 KC720.X (720-označení strojů, zástupce sekačky s vyztuženou ocelovou deskou SP)

	KC720 KC720.X **
Napětí	60V = Max***
Materiál šasi	Vyztužená ocel -1.8 mm
Šířka záběru	47 cm
Maximální rychlost pojezdu	6.4 km/h
Výška sekání	20-80 mm
Polohy výšky sekání	7
Sběrný vak na trávu	70 L
Stupeň ochrany	IPX4
Doba chodu 70min@11Ah****
Hmotnost přístroje (samotný přístroj)	38 kg

** X = 1-999, A-Z, M1-M9 jsou pouze pro různé zákazníky, mezi těmito modely neexistují žádné změny související s bezpečností.

*** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 60 voltů. Jmenovité napětí je 54 voltů.

**** Doba chodu prístroje se může různit v závislosti na způsobu jeho používání a stavu trávy. Zvolená úroveň rychlosti sekání ovlivňuje dobu provozu baterie. Čím nižší je úroveň rychlosti sekání, tím delší je doba provozu.

NAVRHOVANÉ BATERIE A NABÍJENÍ

Baterie Kapacita		Nabiječka baterií	Amperage
KAC810 11 Ah KAC840 30 A

Doporučujeme, abyste si zakoupili své příslušenství u stejného prodejce, u kterého jste zakoupili tento stroj. Podívejte se na obal příslušenství ohledně dalších podrobností. Váš prodejce vám může pomoct a poskytnout radu.

TECHNICKÉ ÚDAJE AKUMULÁTORU (VOLITELNÉ)

Frekvenční pásmaBluetooth	2400-2483.5 MHz
Maximální prěnášenývýkon Bluetooth	8 dBm

Měřený akustický tlak	L_pA = 83.2 dB(A)
K_pA	3 dB(A)
Měřený akustický výkon	L_wA = 95.84 dB(A)
K_wA	0.65 dB(A)
Používejte ochranu sluchu.

INFORMACE TÝKAJÍCÍ SE VIBRACÍ

Typická naměřená hodnota vibrací

$$ a _ {h} < 2. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Kolísání K = 1.5 m/s²

VAROVÁNÍ: Úroveň vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované hodnoty v závislosti na způsobu, jakým je nářadí používáno, v závislosti na následujících příkladech a na jiných variantách toho, jak je nářadí používáno:

Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány.

Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba.

S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu.

Těsný úchop na rukojetích a kontrola, je-li vůbec použito antivibrační příslušenství.

Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů.

Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy.

VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci

. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena.

Pomozte minimalizovat dobu působení vibrací na obsluhu.

VŽDY používejte ostré sekáče, vrtáky a nože.

Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné).

Musíte-li toto nářadí používat pravidelně, investujte do antivibračního příslušenství.

Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Nepotrebné elektrické prístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách

zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Jménem společnosti Positec prohlašujeme, že výrobek Popis Bateriově napájená sekačka na trávu Typ KC720 KC720.X (720-označení strojů, zástupce sekačky s vyztuženou ocelovou deskou SP)

Funkce sekání trávy

splňuje požadavky následujících směrnic,

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC upravená směrnici 2005/88/EC

2000/14/EC upravená směrnici 2005/88/EC:

- Postup posuzování shody podle

Dodatek VI

- Měřená úroveň akustického výkonu

95.84 dB (A)

- Deklarovaná zaručená úroveň akustického výkonu 96 dB (A)

Pověřený úřední orgán

Název: TÜV Rheinland LGA Products GmbH

(úřední vyhláška 0197)

Osoba odpovídající za vytvoření technické dokumentace,

Jméno Marcel Filz

Adresa Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/02/05

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd

Bezpečnost'výrobku....213

Montáž a obsluha....216

Preprava....221

Údržba 222

Čistenie....223

Skladovanie....224

Technické údaje....226

2) Bezpečnost' pri práci s elektrinou

3) Osobná bezpečnost'

4) Použitie a údržba ručného náradia

5) Používanie a starostlivost' o batériové elektrické náradie

POZNÁMKA: Pred používaním tohto nástroja si pozorne prečítajte návod na obsluhu.

PRED POUŽITÍM:

POZNÁMKA: Na vak na zber trávy mierne zatlačte, aby ste sa uistili, že je úplne namontovaný. POZNÁMKA: Pred upevnením vaku na zber trávy vytiahnite z kosačky na trávu mulčovaciu zátku.

B2

B3

B4

Kontrola stavu nabitia batérie a nabíjanie batériového bloku.

Kontrola ovládacích prvkov

1. Stlačte vypínač
2. Stlačte (podržte) spúšťacie tlačidlo rezného kotúča a zariadenie spustite potiahnutím ovládacej páky.
3. Kosačku zastavte uvoľnením ovládacej oblúkovej rukoväte.

VAROVANIE! Pred použitím vždy skontrolujte, či je na vyprázdňovacom otvore zatvorená bezpečnostná klapka. Nikdy nezdvíhajte bezpečnostnú klapku ani neodstraňujte mulčovaciu zátku, ked' je kosačka na trávu v prevádzke bez nasadeného vaku na zber trávy.

K1

K2

PRE AKUMULÁTOROVÉ NÁRADIE

Odporučený rozsah okolitej teploty pre nabíjací systém v priebehu nabíjania je -5 °C\~45 °C (23 °F\~113 °F).

Podrobnosti o bezpečnom zneškodňovaní použitých batérií:

Batérie prepravujte iba vtedy, ked' nie je kryt batérie poškodený. Batérie zabal'te tak, aby sa v obale nemohli pohybovat'.

ÚDRŽBA

Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na hřebík nebo dřík šroubováku N-2 upnutý ve vodorovné poloze do svěráku N-3. Ak jeden

koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepel' je správne vyvážená, ak ani jeden z koncov nepadá dolu.

1. Vyčistite okolie vzduchového filtra. Použite vlhkú handričku alebo mäkkú kefku.
2. Odskrutkujte a vyberte vzduchový filter.
3. Vzduchový filter umyte tečúcou vodou, aby ste odstránili nečistoty.
4. Vzduchový filter nechajte vyschnút' na vzduchu. Potom ho nainštalujte do puzdra utiahnutím skrutky.

SKLADOVANIE

- Postup vyhodnotenia zhody podl'a Dodatku VI

- Deklarovaný zaručený akustický výkon 96 dB

(A)
