NÁVOD K OBSLUZE KAC843 KRESS

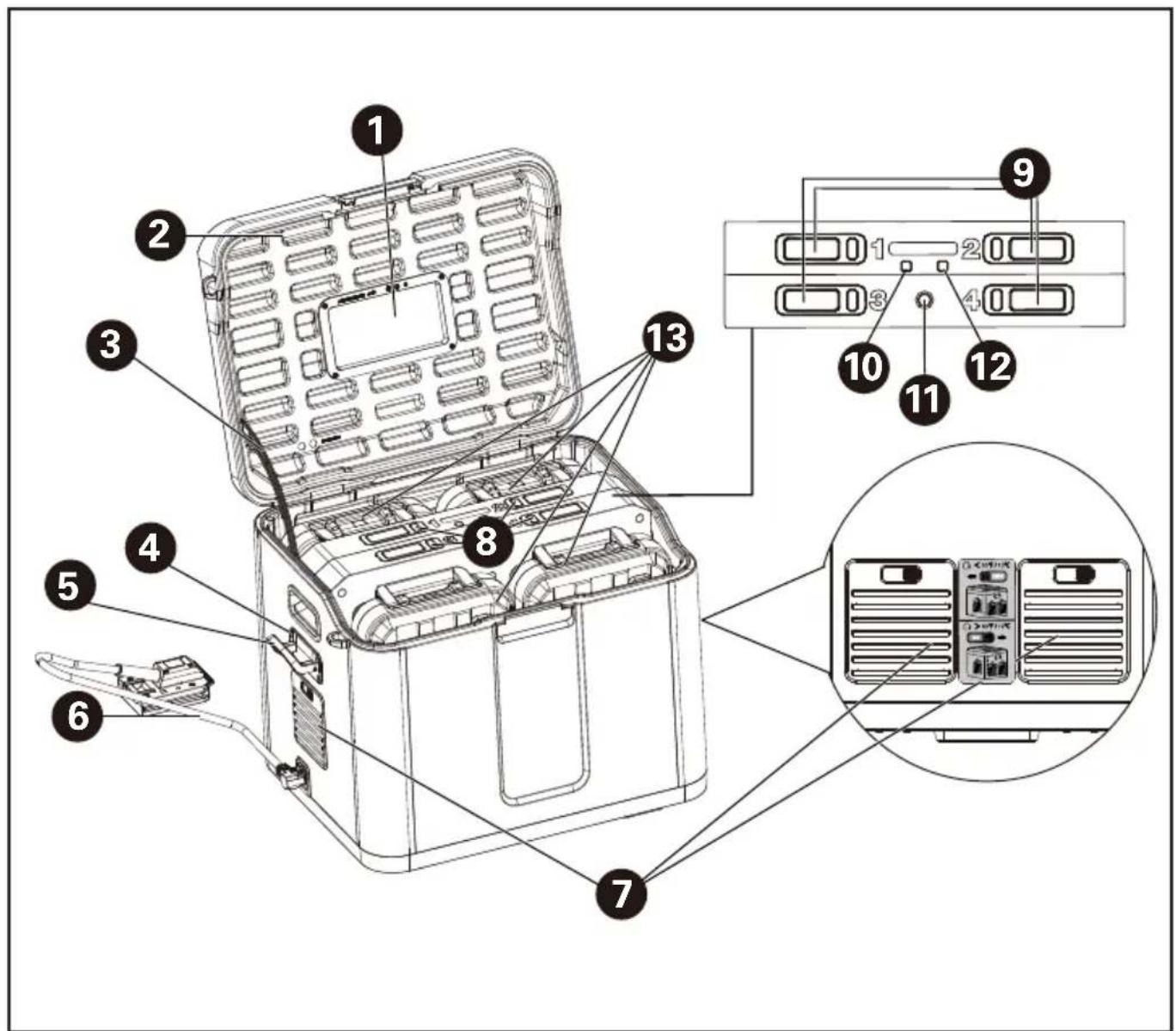

Seznam komponentü....152

Bezpečnost výrobku....153

Návod na použití....159

Údržba....161

Řešení problémů 162

Technickéúdaje....163

Ochrana životního prostředí....163

Prohlášení o shodě....164

ÚVOD

Vážený zákazníku,

děkujeme, že jste si zakoupili tento produkt od společnosti Kress Commercial. Zaměřujeme se na vývoj vysoce kvalitních produktů, které splní vaše požadavky při krajinářských pracích.

Značka Kress je synonymem služeb prémiové kvality. Pokud budete mít kdykoli během doby životnosti vašeho produktu jakékoli otázky nebo obavy ohledně vašeho produktu, obrat'te se na vašeho prodejce nebo přímo na náš tým Zákaznických služeb.

Věříme, že budete mít radost z používání vašeho produktu od společnosti Kress po mnoho nadcházejících let.

PŘEDMĚT POUŽITÍ

Rozšířené nabíjecí pouzdro se 4 porty je nutné propojit se schválenou nabíječkou (KAC840/KAC841) nebo s nabíječkou CyberTank a všechny baterie nechat postupně nabíjet přes noc.

⚠️ VAROVÁNÍ: Přečtěte si všechna bezpečnostní varování a instrukce.

Nedodržení bezpečnostních instrukcí a varování může vést ke zranění el. proudem, vypuknutí požáru, poškození nářadí a nebo k vážným zraněním.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství.

S tímto spotřebičem si nesmí hrát děti.

Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

BEZPEČNOSTNÍ POKYNY PRO ROZŠÍŘENÉ NABÍJECÍ POUZDRO SE 4 PORTY

1. Před použitím produktu si přečtěte všechny pokyny.
2. Tento design zařízení se obvykle vztahuje na komerční nebo průmyslové zařízení, které se očekává, že bude instalováno na místech, kde jsou obvykle přítomní pouze dospělí. Toto zařízení není vhodné pro použití na místech, kde se pravděpodobně vyskytují děti. Zařízení neotvírejte a udržujte je mimo dosah dětí.

3.UPOZORNĚNÍ: TOTO ROZŠÍŘENÉ NABÍJECÍ POUZDRO JE SCHVÁLENO K POUŽITÍ S NABÍJEČKOU CYBERTANK PRO NABÍJENÍ BATERIÍ: CYBERTANK MODEL 1: KAC875E CYBERTANK MODEL 2: KAC877E

4.UPOZORNĚNÍ: TOTO ROZŠÍŘENÉ NABÍJECÍ POUZDRO JE SCHVÁLENO K POUŽITÍ TAKÉ S TĚMITO NABÍJEČKAMI A SPECIÁLNÍM PROPOJOVACÍM KABELEM. UVEDENÉ

NABÍJEČKY LZE PŘIPOJIT K PORTU PRO NABÍJENÍ BATERIÍ.

NABÍJEČKA MODEL 1: KAC841

NABÍJEČKA MODEL 2: KAC840

MODEL SPECIÁLNÍHO PROPOJOVACÍHO

KABELU: SPECIÁLNÍ PROPOJOVACÍ

KABEL STANOVENÝ VÝROBCEM

5.UPOZORNĚNÍ: ROZŠÍŘENÉ NABÍJECÍ POUZDRO NIKDY NEPOUŽÍVEJTE S NESCHVÁLENOU NABÍJEČKOU (ANI S NESCHVÁLENOU NABÍJEČKOU CYBERTANK). Použití příslušenství, které výrobce nedoporučuje nebo které nebylo prodáno výrobcem, může vést k vážnému riziku požáru, elektrického šoku nebo zranění osob.

1. Rozšířené nabíjecí pouzdro se 4 porty lze připojit k doporučené nabíječce CyberTank, případně použít s doporučenou nabíječkou a speciálním propojovacím kabelem. Schválenou nabíječku lze připojit k portu

pro nabíjení baterií. Její pomocí lze nabíjet pouze modely baterií dodávané společností Kress a doporučené v tomto návodu.

1. UPOZORNĚNÍ – Nabíjejte pouze 60V baterie Kress, sníží se tím riziko zranění. Jiné typy baterií mohou explodovat a způsobit tak zranění a škodu.

2. Rozšířené nabíjecí pouzdro nepoužívejte pro jiné práce, než pro které bylo navrženo. Nenabíjejte baterie jiných výrobců ani nevhodné modely.

3. Nevkládejte prsty ani ruce do produktu.

4. Nepoužívejte bateriový balíček nebo zařízení, které je poškozené nebo upravené. Poškozené nebo upravené baterie mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo riziku zranění.

5. Nenabíjejte nedobíjecí baterie, protože se mohou přehřát a prasknout.

12.Nenabíjejte baterii, ze které se uvolňuje elektrolyt.

1. Rozšířené nabíjecí pouzdro nepoužívejte za deště nebo vlhka. Mohlo by to zvýšit nebezpečí úrazu elektrickým proudem. Pokud rozšířené nabíjecí pouzdro při

používání za deště navlhne, je nutné jej před uložením nebo nabíjením osušit. Pokud rozšířené nabíjecí pouzdro nelze zapnout, vyjměte baterii a znovu ji zasuňte. Kontakty baterie udržujte bez nečistot a čistěte je měkkým a suchým kartáčem nebo hadříkem.

1. Riziko elektrického šoku. Nevkládejte kovové předměty, jako jsou připínáčky, dráty, hřebíky, malé nůžky nebo jiné kovové předměty do výstupních a větracích otvorů. Udržujte otvory volné a chraňte je před nečistotami a vlhkostí. Skladujte na suchém a nezamrzajícím místě.

2. Při nabíjení se ujistěte, že prodloužené nabíjecí pouzdro je umístěn v dobře větraném prostoru a mimo dosah hořlavých materiálů. Ujistěte se, že vaše zařízení není během nabíjení ponecháno bez dozoru.

3. Delší životnosti a lepšího výkonu můžete dosáhnout, pokud baterii budete nabíjet při teplotě vzduchu od 15 do 25 °C. Maximální a minimální teplotu pro nabíjení baterie naleznete v návodu k baterii pro konkrétní model. 16. Nevystavujte přístroj ani

17.Nevystavujte přístroj ani baterii nadměrným teplotám.

1. Pokud nenabíjíte nebo jste nabíjení dokončili, nabíjecí pouzdro odpojte.

2. Riziko elektrického šoku. Zařízení nerozebírejte. Při potřebě servisu nebo opravy jej odneste kvalifikovanému servisnímu pracovníkovi. Nesprávné sestavení může vést k riziku požáru nebo elektrického šoku.

20.POZOR! Riziko elektrického šoku. Neodstraňujte kryt. Uvnitř nejsou žádné díly, které by mohl opravovat uživatel. Servis provádějte pouze u kvalifikovaného servisního personálu.

1. Pro snížení rizika elektrického šoku, vyjměte baterii z přístroje před provedením jakéhokoliv údržby prováděné podle pokynů.

22.VAROVÁNÍ – RIZIKO EXPLOZIVNÍCH PLYNŮ. Aby se snížilo riziko výbuchu baterie, dodržujte tyto pokyny a pokyny vydané výrobcem baterie a výrobcem jakéhokoliv zařízení, které plánujete použít v blízkosti baterie. Zkontrolujte varovné

označení na těchto produktech a motoru.

23.OSOBNÍ BEZPEČNOSTNÍ OPATŘENÍ:

a) Mějte poblíž dostatek čerstvé vody a mýdla pro případ, že se kyselina z baterie dostane na pokožku, oblečení nebo do očí.

b) Používejte kompletní ochranu očí a ochranu oblečení. Vyhněte se dotýkání očí při práci v blízkosti baterie.

c) Pokud se kyselina z baterie dostane na pokožku nebo oblečení, okamžitě umyjte mýdlem a vodou. Pokud kyselina vnikne do oka, okamžitě proplachujte oko tekoucí studenou vodou po dobu nejméně 10 minut a okamžitě vyhledejte lékařskou pomoc.

d) NIKDY nekuřte a nedovolte, aby v blízkosti baterie a nabíjecího pouzdra vznikl o jiskření nebo plamen.

e) Bud'te velmi opatrní, abyste snížili riziko, že na baterii spadne kovový nástroj. Může to způsobit jiskření nebo zkrat, což může vést k výbuchu.

24.Za nepříznivých podmínek může z baterie vystříknout kapalina; vyhněte se kontaktus ní. Pokud dojde

k náhodnému kontaktu, opláchněte vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina vystřikující z baterie může způsobit podráždění nebo popáleniny.

1. Nenechávejte nabíjecí pouzdro vystavené ohni nebo extrémní teplotě. Expozice ohni nebo teplotě nad 130°C může způsobit výbuch.

2. VAROVÁNÍ! Riziko výbuchu. Toto zařízení má části, které mohou vytvářet elektrické oblouky nebo jiskřit, a neměly by být vystaveny hořlavým parám.

3. Umístěte nabíjecí pouzdro na horizontální povrch bez nerovností a na stabilní místo. Jinak může produkt spadnout nebo se převrhnout.

4. Neprovozujte nabíjecí pouzdro v explozivním prostředí, jako je přítomnost hořlavých kapalin, plynů nebo prachu. Malý statický náboj nebo jiskra mohou zapálit prach nebo výpary, což může vést k požáru nebo výbuchu.

5. Při prěnášení nabíjecího pouzdra odpojte zdroj napájení a baterie připojené k výstupnímu portu. Jinak

může dojít k pádu nebo nehodě.

1. Při prěnášení nabíjecího pouzdra vždy pevně držte madla oběma rukama. Nepřenášejte pouzdro držením jakékoliv jiné části. Jinak může dojít k pádu.

2. Nepoužívejte nabíjecí pouzdro s mokrýma rukama.

32.Nestoupejte na nabíjecí pouzdro ani je nevystavujte silným nárazům, například při pádu. Může to způsobit poruchu a elektrický šok.

33.Zkontrolujte, zda nedošlo k nesprávnému seřízení nebo zasekávání pohyblivých částí, poškození částí a jiným podmínkám, které mohou ovlivnit provoz. Pokud je poškozené, nechte zařízení opravit před použitím. Mnoho nehod je způsobeno špatně udržovanými zařízeními.

1. Nezakrývejte ani neucpávejte vzduchové otvory ani chladiče. Používejte nabíjecí pouzdro tam, kde nic nebrání průchodu vzduchu větracím otvorem. Může to způsobit přehřátí, poruchu nebo požár.

2. Bud'te opatrní, abyste při používání nezakopli o kabel. Uložte kabel do kapsy na kabel.

3. Aby bylo zajištěno dobré fungování a dlouhá životnost, dbejte na ochranu nabíjecího pouzdra před následujícími podmínkami:

- - korozivními plyny a kapalinami,

- slanou a olejovou mlhou,

- Extrémními teplotami (příliš chladno nebo příliš horko)

- Vhodný rozsah okolní teploty je mezi -20 °C a 55 °C.

- Elektromagnetický šum (např. elektrické svářecí stroje, vysokovýkonné zařízení)

- Radioaktivní materiály

1. Skladujte nevyužívané přístroje uvnitř – Když se nepoužívají, měly by být skladovány uvnitř na suchém a vysokém nebo uzamčeném místě s vyjmutou baterií – mimo dosah dětí.

2. Pokud se nepoužívá dlouhou dobu, vyjměte baterii z nabíjecího pouzdra před uložením.

3. Rid'te se technickými údaji uvedenými výrobcem při používání zařízení.

40.UPOZORNĚNÍ: Používejte pouze s bateriemi doporučenými výrobcem a uvedenými v tomto manuálu.

Použití jakékoliv jiné baterie může způsobit zranění a/nebo požár.

Bezpečnostní pokyny k baterii naleznete v návodu ke konkrétnímu modelu.

NÁVOD K OBSLUZE, POŽADAVKY NA BEZŠNŮROVÝ VÝROBEK

a) Používání tohoto zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí přijímat jakékoli rušení, které příjme, včetně rušení, které může způsobit nežádoucí provoz.

b) Upozornění: Změny nebo úpravy této jednotky, které nebyly výslovně schváleny stranou, která je zodpovědná za splnění předpisů, by mohly zneplatnit uživatelovu pravomoc toto zařízení používat.

c) POZNÁMKA: Toto zařízení vytváří, používá a může také vyzařovat radiovou frekvenční energii a pokud nebude nainstalováno a používáno ve shodě s pokyny, může způsobovat

škodlivé rušení radiových komunikací. Neexistuje však záruka, že se rušení nevyskytne v konkrétní instalaci. Pokud toto zařízení přece jen způsobí škodlivé rušení rádiovému nebo televiznímu příjmu, což může být zjištěno vypnutím a opětovným zapnutím zařízení, tak uživateli doporučujeme, aby zkusil rušení upravit jedním nebo více z následujících opatření:

• Přeorientovat nebo přemístit přijímací anténu.
• Zvýšit prostor mezi zařízením a přijímačem.
• Zařízení zapojit do zásuvky na okruhu jiném, než ke kterému je připojen přijímač.
• Požádejte o pomoc prodejce nebo zkušeného rádiového/televizního technika.

SYMBOLY

	Přečtěte si návod
	Výstraha
	VAROVÁNÍ: Obvody s nebezpečným elektrickým napětím
	Kladná svorka
	Záporná svorka
	Symbol na obalu platí pouze pro Francii.
	Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

NÁVOD NA POUŽITÍ

POZNÁMKA: Před použitím rozšířeného nabíjecího pouzdra si pečlivě přečtěte návod

k obsluze.

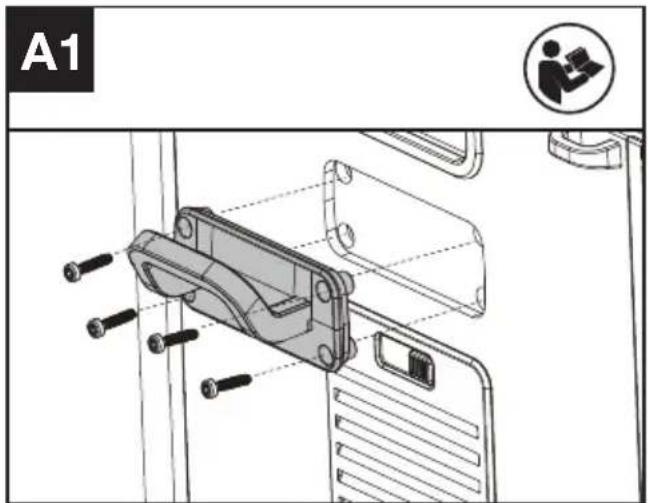

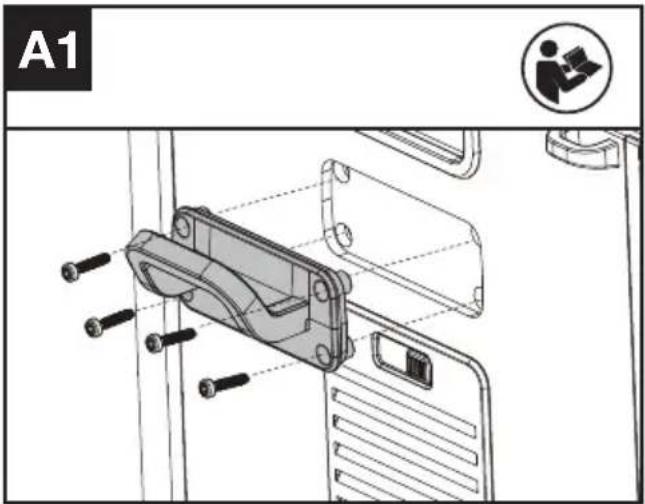

SESTAVA DRŽÁKU NA KABEL(VIZ OBR. A1)

POZNÁMKA: Držák na kabel lze použít k upevnění kabelu.

A1

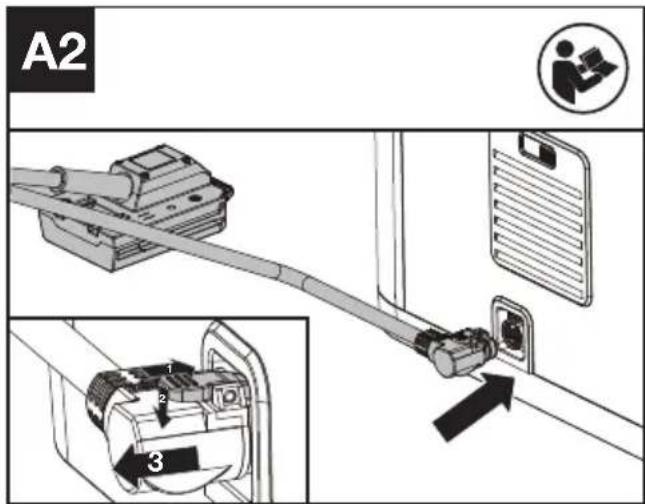

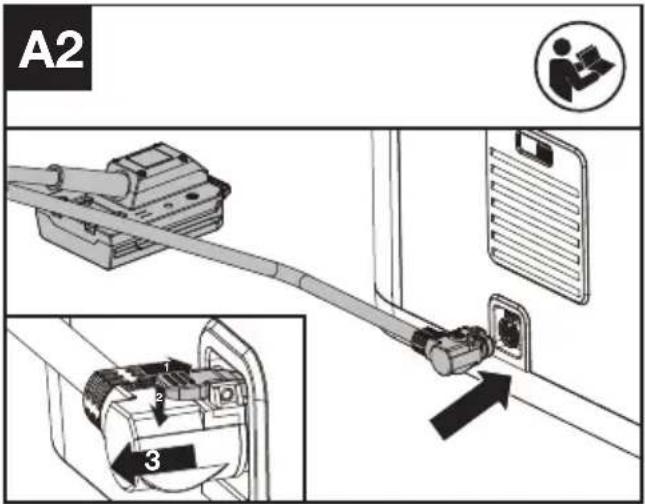

SESTAVA PROPOJOVACÍHO KABELU (VIZ OBR. A2)

Propojovací kabel zasouvejte do rozšířeného nabíjecího pouzdra, dokud neuslyšite cvaknutí.

A2 1 2 3

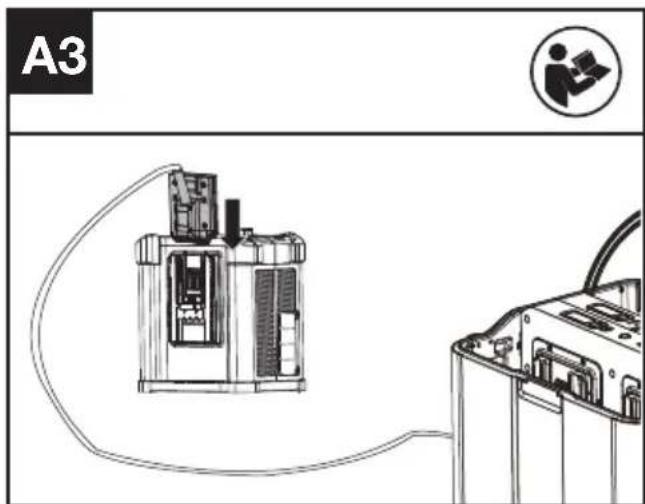

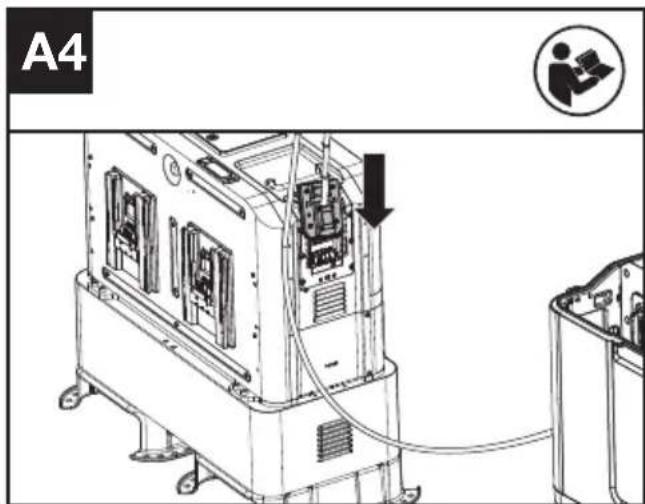

NABÍJENÍ

• Rozšířené nabíjecí pouzdro propojte s nabíječkou CyberPlug nebo CyberTank. (viz obr. A3, A4).
• Nabíječku CyberPlug nebo CyberTank připojte k napájení.

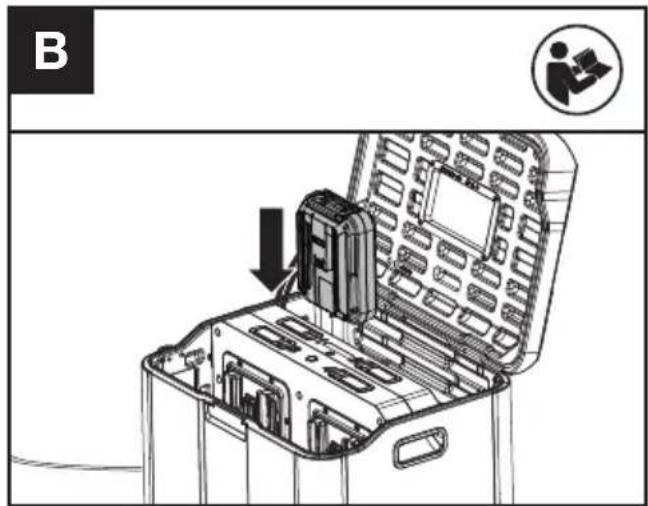

• Vložte baterie do rozšířeného nabíjecího pouzdra (viz obr. B).

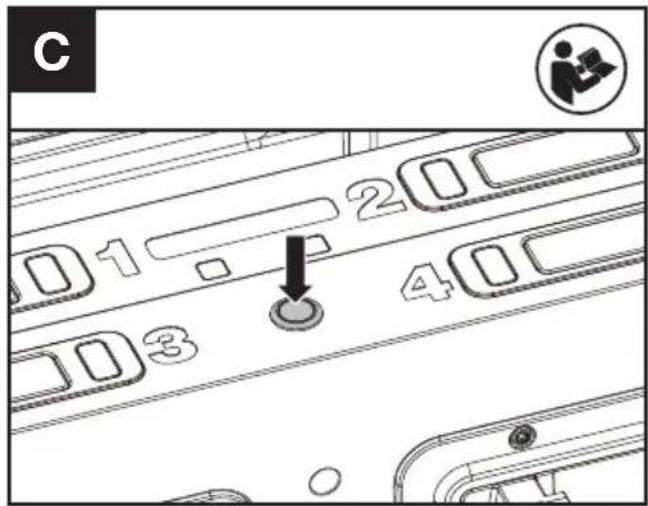

• Stisknutím vypínače spustte nabíjení (viz obr. C).

POZNÁMKA: Když do rozšířeného nabíjecího pouzdra není vložena žádná baterie, nelze pouzdro zapnout.

- Zavřete víko pouzdra.

A3

A4

B

POZNÁMKA: Závěs je místem, kde hrozí nebezpečí skřípnutí. Dbejte na opatrnost a k závěsu se nepřibližujte.

C 01 20 03 40

POSTUP NABÍJENÍ

• Rozšířené nabíjecí pouzdro nabíjí baterie postupně. Nejdříve se nabije baterie vložená jako první. Po úplném nabití jedné baterie začne rozšířené nabíjecí pouzdro nabíjet další baterii.
• Baterie vložené současně budou nabíjeny v pořadí podle portů: port 1, port 2, port 3 a port 4.
• Pokud bude jedna baterie vadná nebo bude mít neobvyklou teplotu, nabíjení se odloží a rozšířené nabíjecí pouzdro začne nabíjet další baterii v pořadí.

POHOTOVOSTNÍ REŽIM

Po úplném nabití všech baterií přejde rozšířené nabíjecí pouzdro do pohotovostního režimu. Pokud nedojde k další činnosti, po 10 minutách se pouzdro automaticky vypne.

VYPNUTÍ

Metoda 1:

Rozšířené nabíjecí pouzdro vypněte stisknutím vypínače.

Metoda 2:

Stiskněte uvolňovací tlačítko baterie a vyjměte všechny baterie. Rozšířené nabíjecí pouzdro se

automaticky vypne.

KONTROLKA NABÍJENÍ

Toto rozšířené nabíjecí pouzdro je navrženo tak, aby poskytovalo informace o stavu nabití baterií. Kontrolky v níže uvedené tabulce udávají stav nabíjení.

Pokud se rozsvítí kontrolka vadné baterie (svítí červeně), vložte novou baterii a ověřte, zda je rozšířené nabíjecí pouzdro v pořádku. Pokud se nová baterie nabíjí správně, je původní baterie vadná a měli byste ji vrátit autorizovanému prodejci společnosti Kress. Pokud se u nové baterie zobrazí stejný problém jako u původní baterie, nechte rozšířené nabíjecí pouzdro přezkoušet v autorizovaném servisním centru.

INDIKÁTOR NABITÍ

Kontrolka Zap/ bliká Stav
		Režim pohotovosti
		Nabíjení
		Baterie je zcela nabitá
		Neobvyklé nabíjení
		Tepelná ochrana baterie
Bliká červeně

REŽIM ZAHŘÍVÁNÍ

Když teplota baterie bude nižší než 5 °C, přejde rozšířené nabíjecí pouzdro do režimu zahřívání a rozsvítí se kontrolka zahřívání.

Jakmile bude teplota baterií opět normální, kontrolka zahřívání zhasne.

POZNÁMKA: Když rozšířené nabíjecí pouzdro přejde do režimu zahřívání, zavřete větrací otvory.

POZNÁMKA: Pokud je okolní teplota nízká a je nutné použít režim ohřívání, nejprve ověřte, zda je akumulátor aktualizován na některou z následujících verzí nebo na vyšší.

• KAC800/KAC815: F-2_0_0_0-rel (nebo vyšší)
• KAC804/KAC810: F-2_113_0_0-rel (nebo vyšší)

POZNÁMKA: Režim ohřevu NENÍ určen pro verzi KA3000/KA3001/KA3002/KA3008.

Chcete-li používat prěnos dat CyberTank IoT, prěpojte nabíjecí pouzdro k portu 3 na CyberTank. Zkontrolujte, zda je CyberTank aktualizován na verzi F-3_3_0_0-rel nebo vyšší.

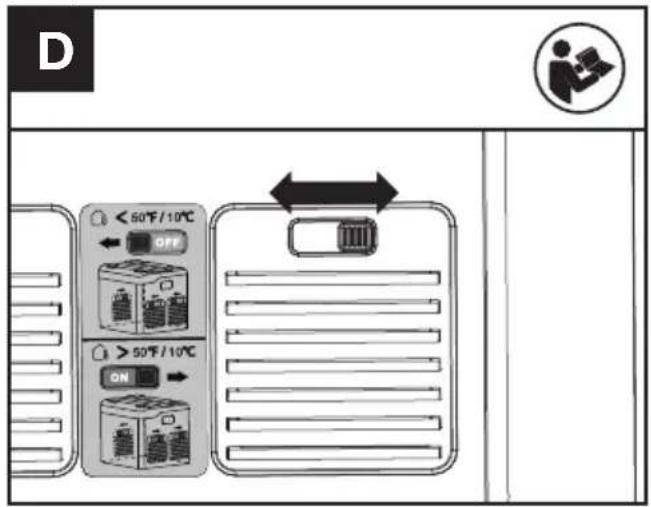

OTEVŘENÍ/ZAVŘENÍ VĚTRACÍCH OTVORŮ (VIZ OBR. D)

Když rozšířené nabíjecí pouzdro přejde do režimu zahřívání nebo když je teplota nízká (například v zimě), zavřete větrací otvory. Když je teplota vysoká (například v létě), větrací otvory otevřete.

D < 50°F/10°C OFF > 50°F/10°C ON

DŮLEŽITÉ POZNÁMKY K NABÍJENI BATERIE

1. Při nabíjení je normální, že rozšířené nabíjecí pouzdro a baterie mohou být na dotyk horké.
2. Pokud se baterie nenabíjí správně:
   a. Ověřte, zda baterie nebo rozšířené nabíjecí pouzdro nejsou poškozené.
   b. Pokud bude problém s nabíjením přetrvávat, dejte baterii a rozšířené nabíjecí pouzdro do autorizovaného servisního centra.
3. Za určitých podmínek mohou být nekryté nabíjecí kontakty v rozšířeném nabíjecím pouzdru zkratovány cizím materiálem. Cizí materiál vodivé povahy, jako jsou kovové částice, by měl být uchováván v dostatečné vzdálenosti od otvorů rozšířeného nabíjecího pouzdra. Před čištěním vždy vyjměte baterie a rozšířené nabíjecí pouzdro odpojte od nabíječky CyberPlug nebo CyberTank.
4. Před přepravou rozšířené nabíjecí pouzdro vždy odpojte od nabíječky CyberPlug nebo CyberTank.

PŘIPOJENÍ K APLIKACI

PŘIPOJENÍ BLUETOOTH

Rozšířené nabíjecí pouzdro lze připojit k aplikaci pomocí funkce Bluetooth. Pro připojení postupujte podle návodu na stáhnutí a propojení aplikace.

POZNÁMKA: Pro použití Bluetooth nejprve připojte nabíjecí pouzdro k nabíječce nebo CyberTank a vložte baterii do nabíjecího pouzdra.

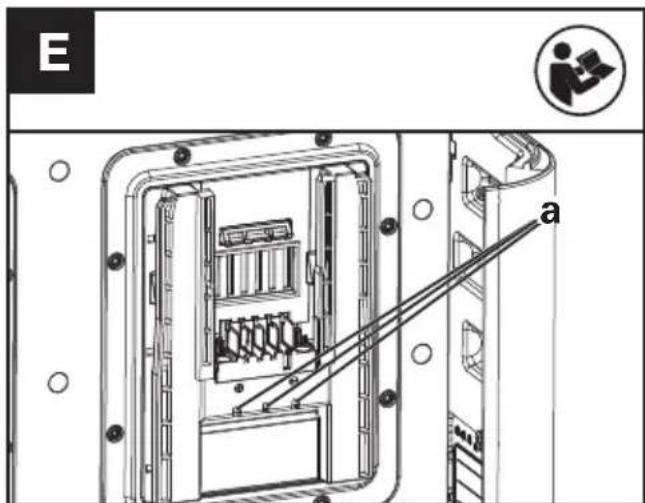

ÚDRŽBA

1. Před provedením úpravy, servisu nebo údržby rozšířené nabíjecí pouzdro odpojte od nabíječky CyberPlug nebo CyberTank a vyjměte všechny baterie.
2. Pokud je v kanálcích 4 portů prach, pečlivě je vymyjte čistou vodou (viz obr. E). Otřete suchým hadříkem. Baterii, rozšířené nabíjecí pouzdro a elektrické nářadí vždy uchovávejte na suchém místě.

E a

1. Pokud je na větracích otvorech prach, zavřete je a otřete hadříkem navlhčeným vodou.

HLEDÁNÍ ZÁVAD

Následující tabulka uvádí problémy a úkony, které můžete provést, pokud stroj nefunguje správně.

Problémy Možné příčiny Možné řešení
Rozšířené nabíjecí pouzdro nelze zapnout.	Rozšířené nabíjecí pouzdro není řádně propojeno s nabíječkou CyberPlug nebo CyberTank.	Řádně propojte rozšířené nabíjecí pouzdro s nabíječkou CyberPlug nebo CyberTank.
	Nabíječka CyberPlug nebo CyberTank není v dobrém stavu.	Obrat’te se na prodejce společnosti Kress s žádostí o další řešení.
Baterie nelze nabíjet.	Rozšířené nabíjecí pouzdro není řádně propojeno s nabíječkou CyberPlug nebo CyberTank.	Řádně propojte rozšířené nabíjecí pouzdro s nabíječkou CyberPlug nebo CyberTank.
	Nabíječka CyberPlug nebo CyberTank není v dobrém stavu.	Obraťte se na prodejce společnosti Kress s žádostí o další řešení.
	Baterie je vadná. Vyměňte za no	vou baterii.
	Teplota baterie je příliš nízká.	Zavřete větrací otvor.Když teplota baterie bude nižší než 5 °C, rozšířené nabíjecí pouzdro přejde do režimu zahřívání. Počkejte, dokud se teplota baterie nevrátí na normální hodnotu.
	Teplota baterie je příliš vysoká.	Otevřete větrací otvor.Pokud je teplota baterie příliš vysoká, nechte ji vychladnout. Počkejte, dokud se teplota baterie nevrátí na normální hodnotu.
	Mezi elektrodami jsou cizí předměty.	Odstraňte cizí předměty mezi elektrodami.
	Teplota baterie je příliš nízká, ale akumulátory nelze ohřát.	Nejedná se o nejnovější verzi akumulátorů. V případě potřeby připojte akumulátory k aplikaci a proved’te jejich upgrade.
		Číslo modelu baterie je KA3000, KA3001, KA3002 nebo KA3008.
Po vyjmutí všech baterií stále svítí kontrolka nabíjení.	Mezi elektrodami jsou cizí předměty.	Odstraňte cizí předměty mezi elektrodami.

TECHNICKÉ ÚDAJE

Typ KAC843 (Označení zařízení 843, zástupce rozšířeného nabíjecího pouzdra se 4 porty)

Vstupní napětí/proud	60 V — 30 A(Spárováno s KAC840/KAC841/CyberTank)
Výstupní napětí/proud	60 V — 30 A(Spárováno s KAC840/KAC841/CyberTank)
Akumulátor	Li-Ion

Doba Nabíjení (Přibl.) (Při propojení s nabíječkou KAC841 nebo KAC840)*

		1 pc 4 pcs
Baterie (60 V)	4.0 Ah(CyberPack)	12 min 48 min
	11.0 Ah(CyberPack)	25 min 100 min
	4.0 Ah(CyberPack Nano)	30 min 120 min
	25.0 Ah(CyberCapsule)	90 min 360 min
Porty pro baterie	4
Stupeň ochrany IPX5
Třída ochrany	☐/II
Hmotnost nástroje	23 kg

*Doba nabíjení se liší podle teploty a typu nabíječky nebo CyberTank. Technické údaje týkající se typů, počtu článků a jmenovité kapacity dobíjecích akumulátorů naleznete na typovém štítku akumulátoru dodávaným společností Kress.

Technické údaje pro Bluetooth

Frekvenční pásma pro Bluetooth, MHz	2402-2480
Maximální vysílací výkon pro Bluetooth, dBm	4 dBm

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Jménem společnosti Positec prohlašujeme, že výrobek

Popis Rozšířené nabíjecí pouzdro se 4 porty

Typ KAC843 (Označení zařízení 843, zástupce rozšířeného nabíjecího pouzdra se 4 porty)

Funkce Používat se schválenou nabíječkou nebo nabíječkou CyberTank a speciálním propojovacím kabelem pro nabíjení baterií

Toto rozšířené nabíjecí pouzdro se 4 porty, vyhovující následujícím směrnicím, nesmí být uvedeno do provozu, dokud pro konečné zařízení, do kterého má být zabudováno, nebude k dispozici prohlášení o souladu s ustanoveními směrnice o elektrických zařízeních určených pro používání v určitých mezích napětí. Konečné zařízení, do kterého je toto rozšířené nabíjecí pouzdro se 4 porty zabudováno s doporučenou nabíječkou a speciálním propojovacím kabelem, nebo nabíječkou CyberTank uvedenou v tomto návodu k obsluze, je v souladu s prohlášením o shodě:

2014/35/EU, 2014/30/EU, 2011/65/EU & (EU)2015/863, 2014/53/EU

Použité normy,

EN IEC 62368-1: 2020 + A11:2020, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000, EN 300328 V2.2.2, EN 301489-1 V2.2.3, EN 301489-17 V3.2.4, EN IEC 62311:2020

Osoba oprávněná uspořádat technický soubor,

Název Marcel Filz

Adresa Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

CE

2024/06/07

Allen Ding

Zástupce vrchní konstrukční kanceláře, Testování & Certifikace

Positec Technology (China) Co., Ltd

Bezpečnost'výrobku....167

Návod na použitie....173

Údržba 175

Technické údaje....177

bezpečnostné varovania

1. Riziko elektrického úderu. Nevkladajte kovové predmety, ako sú kancelárske špendlíky, drôty, klince, malé nožnice alebo iné kovové predmety do otvorov a ventilačných otvorov. Udržujte otvory bez cudzích predmetov a chráňte ich pred nečistotami a vlhkostou. Ukladajte na suché a mrazuvzdorné miesto.

2. Pri nabíjaní sa uistite, že predlžený nabíjací kryt je v dobre vetranej oblasti a d'aleko od horl'avých materiálov. Zabezpečte, aby vaše zariadenie nebolo počas nabíjania bez dozoru.

a) Majte po ruke dostatok čerstvej vody a mydla, ak by kyselina z batérie prišla do styku s pokožkou, oblečením alebo očami.
b) Noste kompletnú ochranu očí a ochranu oblečenia. Vyhnite sa dotykaniu očí pri práci v blízkosti batérie.

c) Ako náhle sa kyselina z batérie dostane do styku s pokožkou alebo oblečením, okamžite umyte mydlom a vodou. Ak kyselina vnikne do oka, okamžite ho prepláchnite studenou tečúcou vodou aspoň 10 minút a vyhl'adajte okamžite lekársku pomoc.

d) NIKDY nefačte ani nedovol'te iskrenie alebo plameň v blízkosti batérie a nabíjacieho krytu.

- Elektromagnetický šum (napr. elektrické zváracie zariadenie, vysokovýkonné zariadenia)

dodržiavajte technické údaje poskytnuté výrobcom.

Batériový blok používajte iba s nabíjačkou batérií KAC841, KAC840 alebo d'alšími nabíjačkami batérií uvedenými v návode na obsluhu. Bezpečnostné pokyny k batériovému bloku nájdete v príručke k batériovému bloku konkrétneho modelu.

POŽIADAVKY NÁVODU NA OBSLUHU PRE BEZDRÔTOVÝ VÝROBOK

POZNÁMKA: Pred použitím nabíjacieho

puzdra si pozorne prečítajte návod na

obsluhu.

MONTÁŽ KÁBLOVÉHO HÁČIKA (POZRI OBR. A1)

POZNÁMKA: Káblový háčik možno použit' na upevnenie kábla.

A1

MONTÁŽ PRIPOJOVACIEHO KÁBLA (POZRI OBR. A2)

Pripojovací kábel zapájajte do nabíjacieho puzdra, kým nebudete počut' zvuk „cvaknutia“.

A2 1 2 3

NABÍJANIE

POZNÁMKA: Ak v nabíjacom puzdre nie je vložený batériový blok, nabíjacie puzdro nie je možné zapnúť.

Stlačením vypínača vypnite nabíjacie puzdro.

2. spôsob:

Ked' sa teplota batériového bloku vráti na normálnu teplotu, kontrolka zahrievania zhasne.

POZNAMKA: Ked' nabíjacie puzdro prejde do režimu zahrievania, zatvorte vetracie otvory.

1. Ak je na vetracích otvoroch prach, zatvorte vetracie otvory a vyčistite ich vodou.

ODSTRAŇOVANIE PROBLÉMOV

Vstupné napätie/prúd		60 V --- 30 A(Spárované s KAC840/KAC841/CyberTank)
Výstupné napätie/prúd		60 V --- 30 A(Spárované s KAC840/KAC841/CyberTank)
Jednotka batérií		Li-Ion
Bežný čas nabíjania (Pribl .) (Pri pripojení s KAC841 alebo KAC840)*
	1 pc 4 pcs

Batériový blok (60 V)	4.0 Ah(CyberPack)	12 min 48 min
	11.0 Ah(CyberPack)	25 min 100 min
	4.0 Ah(CyberPack Nano)	30 min 120 min
	25.0 Ah(CyberCapsule)	90 min 360 min
Porty batérie	4
Stupeň ochrany	IPX5
Trieda ochrany	☐/II
Stupeň ochrany	23 kg

Funkcie Na nabíjanie batériových blokov sa používa schválená nabíjačka alebo CyberTank a vyhradený pripojovací kábel

Stlačte tlačidlo uvol'nenia batériového balíka a odstráňte všetky batériové balíky, puzdro na nabíjanie sa vypne automaticky.

INDIKÁTOR NABÍJANIA
