MANUAL DE UTILIZARE KC720.9 KRESS

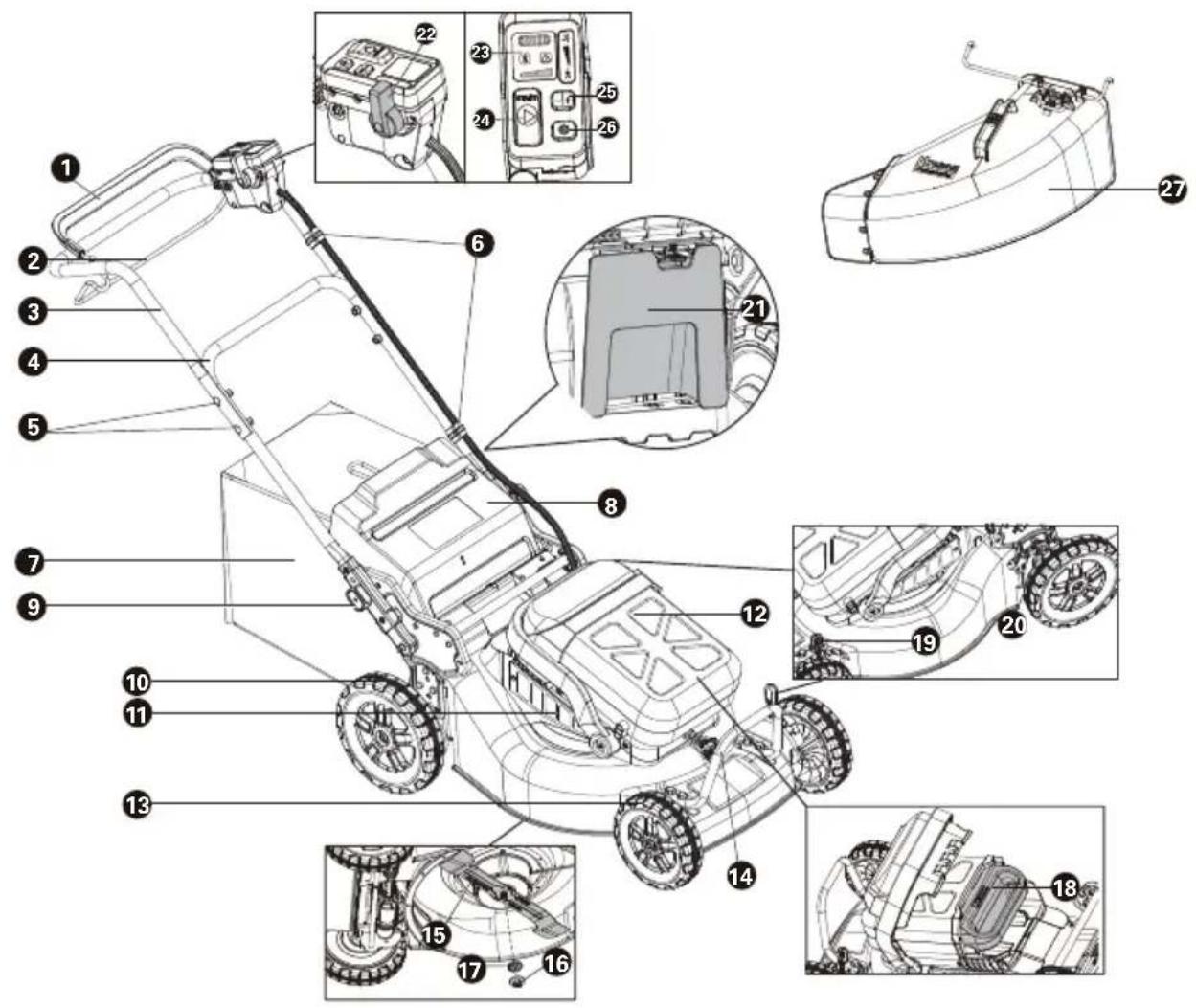

Listă de componente....156

Securitatea produsului.... 157

Asamblare și operare....161

Transportul....166

Întreținere....166

Curățarea....167

Depozitare....168

Detectarea defectiunilor....169

Date tehnice....170

RO

Protectția mediului înconjurător....171

Declaratie de conformitate....172

INTRODUCERE

Stimate Client,

Vă multumim pentru achiziționarea acestui produs comercial Kress. Suntem dedicați dezvoltării de produse de înaltă calitate pentru a satisface cerințele dvs. cu privire la amenajarea spațiului comercial.

Marca Kress este sinonimă cu serviciile de calitate premium. Pe durata anilor de funcționare a produselor dvs., dacă aveți întrebări sau nelămuriri cu privire la produsul dvs., vă rugăm să contactați distribuitorul sau echipa noastră de asistență pentru clienti.

Suntem încrezători că vă veți bucura de folosirea produsului Kress pentru mulți ani de acum înainte.

UTILIZARE CONFORM DESTINATIEI

Acest produs este destinat pentru costitul comercial al peluzelor.

* Nu toate accesoriiile ilustrate sau descrise sunt incluse în livrarea standard.ery.

INSTRUCTIUNI ORIGINALE SECURITATEA PRODUSULUI AVERTISMENTE GENERALE DE SIGURANTĂ PENTRU UNELTE ELECTRICE

ATENTIONARE: Citiți toate atenționările de siguranță și parcurgeți toate instrucțiunile, ilustrațiile și specificațiile atașate acestei scule electrice. Nerespectarea tuturor instrucțiunilor enumerate mai jos poate duce la electrocutare, incendiu și/sau leziune corporală gravă. Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un accumulator (fără cablu).

1) Siguranța zonei de lucru
a) Mențineți zona de lucru curată și bine iluminată. Zonele de lucru în dezordine și întunecoase favorizează accidentele.
b) Nu utilizati uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau pulberi inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulperea sau vaporii.
c) Asigurați-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneltei.

2) Siguranța electrică

a) Fișele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificați niciodată ștecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ștecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitați contactul fizic cu suprafețe cu legătură la pământ, cum ar fi țevi, radiatoare, mașini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată.

c) Nu folosiți aparatul în condiții de ploaie sau de umezeală. Acest lucru poate crește riscul de electrocutare.

d) Nu deteriorați cablul de alimentare. Nu folosiți niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurate măresc riscul electrocutării.

e) Când utilizati unealta electrică în exterior,

utilizați un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiți o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3) Siguranța personală

a) Fiți concentrat, urmăriți ceea ce faceți și dați dovadă de simț practic când folosiți o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.

b) Folosiți echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică. O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstrați un echilibru corect. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.

f) Îmbrăcați-vă corespunzător. Nu purtați îmbrăcăminte prea largă sau bijuterii. Țineți la distanță părul și hainele dvs. de piesele în mișcare ale uneltei electrice. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru conectarea unor dispositive de aspirare și colectare a prafului, asigurați-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

h) Nu lăsați ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniți indolenți și să uitați respectarea principiilor de siguranță ale uneltei electrice. Orice acțiune nesăbuită poate duce la leziuni corporale grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea uneltelor electrice

a) Nu forțați unealta electrică. Folosiți unealta electrică potrivită pentru aplicație. Cu o unealtă electrică potrivită veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.
b) Nu utilizați unealta electrică dacă nu o puteți porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi actionată de la întrerupător este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare electrică și/sau scoateți acumulatorul detașabil din unealta electrică înainte de orice reglaj, schimbare de accesorii sau de stocare a uneltei. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.
d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instrucțiunile să acționeze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Întreținerea uneltei electrice și ale accesoriiilor aferente. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.
f) Uneltele de tăiere trebuie menținute ascuțite și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat. Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.
h) Păstrați uscate, curate și fără urme de ulei sau grăsime mânerele și suprafețele de apucare ale uneltei. Mânerele și suprafețele de apucare alunecoase împiedică manipularea și controlul sigur al uneltei tocmai în cele mai neașteptate situații.
5) Utilizarea și întreținerea uneltelor cu acumulatori
a) Efectuați reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de accumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de accumulator.
b) Folosiți mașinile electrice numai cu acumulatorii special destinați acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire și de incendiu.
c) Când nu folosiți acumulatorul, țineți-l la distanță de obiecte metalice precum agrafe de birou, monede, chei, cuie, șuruburi sau

alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor accumulatorului poate duce la arsuri sau incendiu.

d) În condiții necorespunzătoare de utilizare, se poate prelinge lichid din accumulator; evitați contactul. În caz de producere accidentală a contactului, clătiți bine cu apă. Dacă v-a intrat lichid în ochi, consultați imediat medicul. Lichidul expulzat din accumulator poate cauza iritații sau arsuri.

e) Nu utilizați acumulatorul sau scula dacă acestea sunt deteriorate sau modificate. Acumulatoarele deteriorate sau modificate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale.

f) Evitați expunerea la foc și la temperaturi excessive a accumulatorului sau a sculei. Expunerea la foc sau la temperaturi care depășesc 130°C poate duce la explozie.

g) Respectați toate instrucțiunile de reîncărcare și nu încărcați acumulatorul sau scula decât în plaja de temperaturi specificată în instrucțiuni. Reîncărcarea necorespunzătoare sau la temperaturi din afara plajei de temperaturi specificate poate duce la deteriorarea acumulatorului și la creșterea riscului de incendiu.

6) Service

a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb originale. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranță.

b) Nu reparați niciodată acumulatoarele deteriorate. Service-ul acumulatoarelor trebuie efectuat numai de către fabricant sau de centre de service autorizate.

AVERTISMENTE DE SIGURANTĂ PENTRU MAŞINA DE TUNS IARBA

a) Nu utilizați mașina de tuns iarba în condiții meteorologice nefavorabile, în special atunci când există riscul de fulgere. Acest lucru scade riscul de a fi lovit de fulger.
b) Inspectați atent zona în care veți folosi mașina pentru a descoperi prezența animalelor sălbatice. Animalele sălbatice pot fi vătămate în timpul folosirii mașinii.
c) Inspectați atent zona în care va fi utilizată mașina și îndepărtați toate pietrele, bețele, cablurile, oasele și alte obiecte străine. Obiectele aruncate de mașină pot cauza vătămări corporale.
d) Înainte de a utiliza mașina, întotdeauna verificați vizual pentru a constata că lama și ansamblul lamei nu sunt uzate sau deteriorate. Piesele uzate sau deteriorate cresc

riscul de vătămare.

e) Verificați frecvent colectorul de iarbă pentru a vedea dacă este uzat sau deteriorat. Un colector de iarbă uzat sau deteriorat crește riscul de vătămare.
f) Păstrați protectiile pe poziție. Protecțiile trebuie să fie în stare de funcționare și montate corect. O protecție slăbită, deteriorată sau care nu funcționează corect poate duce la vătămare corporală.
g) Mențineți toate gurile de admisie a aerului curate, fără resturi. Gurile de aer blocate și resturile pot conduce la supraîncălzire și la pericol de foc.
h) În timpul utilizării mașinii de tuns iarba, purtați întotdeauna încălțăminte de protecție antiderapantă. Nu operați mașina când sunteți descult sau purtați sandale decupate. Acest fapt reduce posibilitatea vătămării picioarelor prin contactul cu lama aflată în mișcare.
i) În timpul utilizării mașinii, purtați întotdeauna pantaloni lungi. Expunerea unor porțiuni de piele crește riscul vătămării corporale datorită obiectelor aruncate de mașină.
j) Nu folosiți mașina de tuns iarba când gazonul este umed. Mergeți, nu alergați niciodată. Astfel se reduce riscul de alunecare și cădere, care ar putea conduce la vătămări corporale.
k) Nu utilizați mașina pe pante excesiv de înclinate. Astfel se reduce riscul de pierdere a controlului, alunecare și cădere, care ar putea conduce la vătămări corporale.
I) Când lucrați pe pante, întotdeauna să fiți atent la poziția dvs., lucrați transversal pe suprafața pantei, nu lucrați niciodată în sus sau în jos și fiți extrem de atent când schimbați direcția. Astfel se reduce riscul de pierdere a controlului, alunecare și cădere, care ar putea conduce la vătămări corporale.
m) Fiți extrem de atent când întoarceți sau trageți mașina de tuns iarba spre dvs. Întotdeauna observați împrejurimile. Acest fapt reduce riscul de împiedicare în timpul operării mașinii.
n) Nu atingeți lamele sau alte părți mobile periculoase cât timp acestea sunt în mișcare. Acest lucru reduce riscul de vătămare din cauza pieselor mobile.
o) Când scoateți materiile aglomerate sau curățați mașina, asigurați-vă că toate comutatoarele de alimentare sunt oprite și că accumulatorul este deconectat. Pornirea accidentală a mașinii de tuns iarba poate conduce la vătămări corporale grave.

AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeți

elementele sau accumulatorul.

b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți acumulatorul la şocuri mecanice.
e) În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.
f) Mentineți acumulatorul curat și uscat.
g) Ştergeți terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.
h) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
i) Nu încărcați accumulatorul atunci când nu îl utilizati.
j) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea acumulatorului de mai multe ori pentru a obține performanțe maxime.
k) Reîncârcați folosind doar încărcătorul specificat de Kress. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.
I) Nu utilizati acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
m) Nu lăsați accumulatorul la îndemâna copiilor.
n) Păstrați documentația originală a produsului pentru consultări ulterioare.
o) Îndepărtați accumulatorul din echipament atunci când nu îl utilizați.
p) Eliminați acumulatorul în mod corespunzător.
q) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacităti, dimensiuni sau tipuri diferite.
r) Tineți accumulatorul departe de microunde și presiune ridicată.
s) Atenție! Nu utilizați baterii ne-reîncărcabile.

CERINTELE MANUALULUI DE UTILIZARE PENTRU PRODUSE CU ACUMULATOR

a) Utilizarea acestui dispozitiv este supusă următoarelor două condiții:
(1) Acest dispozitiv nu poate cauza interferențe dăunătoare, și
(2) acest dispozitiv trebuie să accepte orice interferențe primite, inclusiv interferențe care pot provoca o funcționare nedorită.
b) Atenție: Schimbările sau modificările aduse acestei unități, care nu sunt aprobate explicit de partea responsabilă cu conformitatea, pot anula dreptul utilizatorului de a utiliza echipamentul.
c) NOTĂ: Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și folosit conform instrucțiunilor, poate produce interferențe periculoase pentru comunicațiile radio. Totuși, nu există nicio garanție că nu vor apărea interferențe în anumite instalații. Dacă acest echipament nu produce interferențe periculoase pentru receptia radio-TV, care se pot identifica prin pornirea și oprirea echipamentului, utilizatorul este încurajat să înceerce să corecteze interferențele printr-una sau mai multe măsuri de mai jos:

• Reorientați sau reamplasati antena de recepție.
• Creşteți distanța dintre echipament și receptor.
• Conectați echipamentul la o priză de pe alt circuit față de cel la care este conectat receptorul.
• Consultați reprezentanța sau un specialist radio/TV experimentat pentru ajutor.

SIMBOLURI

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instructiuni.
	ATENTIONARE
	AVERTISMENT - Fiți atent la obiectele aruncate de mașină - țineți alte persoane la distanță
	AVERTISMENT - Țineți mâinile și picioarele departe de lame
	AVERTISMENT – Scoateți bateria înainte de mentenanță

	Lama continuă să se rotească și după ce motorul a fost oprit. Așteptați până când toate componentele mașinii s-au oprit complet, înainte de a le atinge
	Purtați mănuși de protecție
	Scoateți bateria din locaș înainte de a efectua orice reglaj, reparație sau lucrare de întreținere.
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Nu ardeți
	Viteză mare
	Viteză mică
	Baterie Li-lon. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați- vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

ASAMBLARE ŞI OPERARE

OBSERVATIE: Înainte de a utiliza maşina, citiți cu atenție manualul de instructiuni.

ÎNAINTE DE PUNEREA

ÎNFUNCTIUNE:

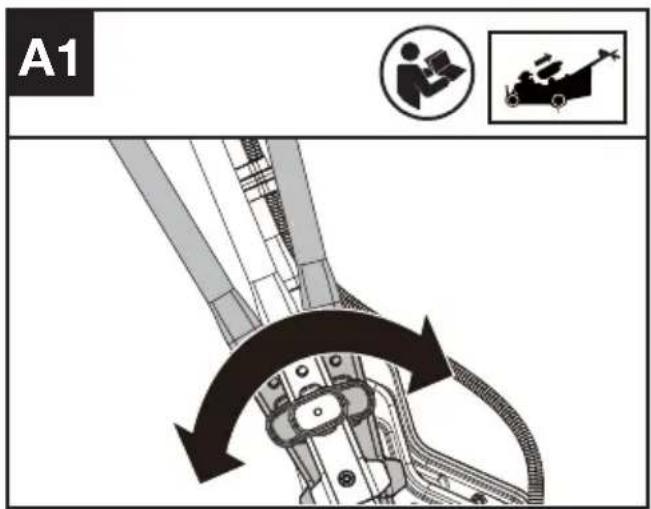

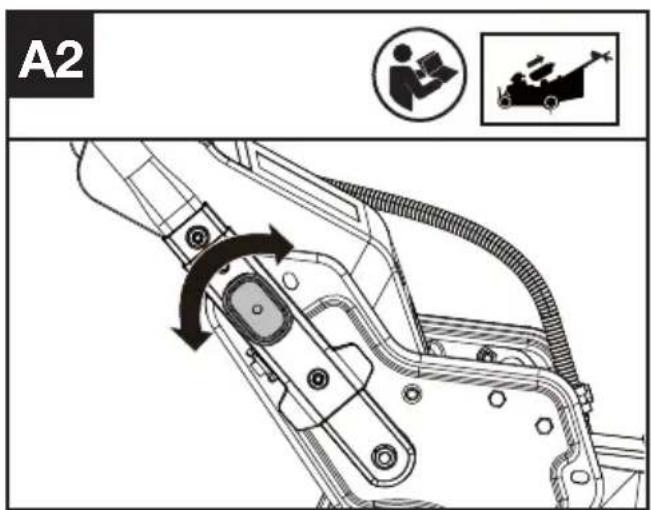

reglați înălțimea mânerului și asamblăți mânerele inferioare. (A se vedea Fig. A1, A2)

Se pot selecta 3 niveluri de înălțime. Selectați înălțimea adecvată și rotiți butonul de ajustare a înălțimii.

A1

A2

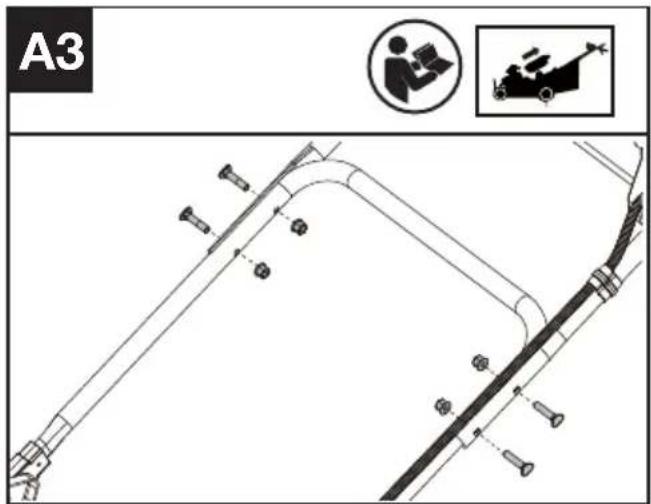

Asamblarea mânerului superior. (A se vedea Fig. A3)

A3

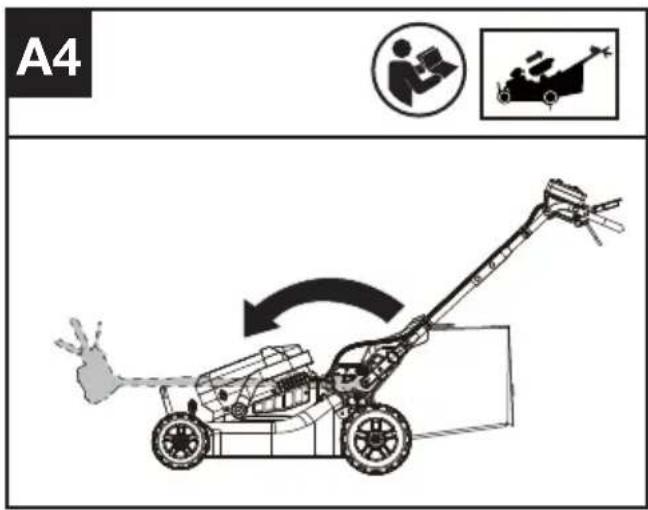

OBSERVATIE: mânerele pot fi pliate în sus pentru transport sau depozitare. (A se vedea Fig. A4)

A4 A4

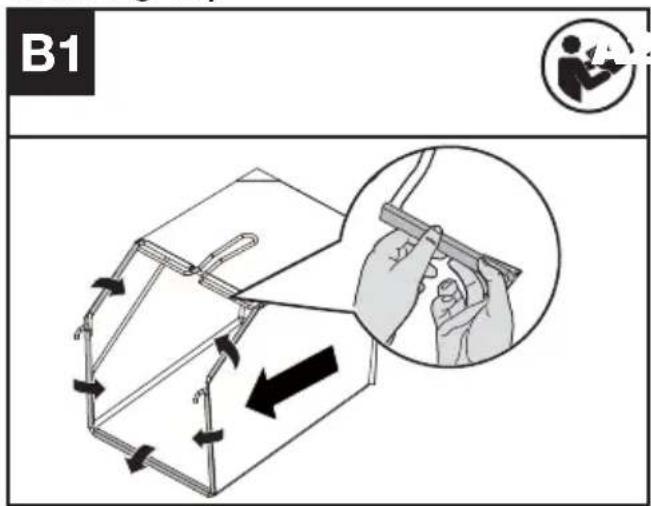

Montarea sacului de colectare a ierbii (a se vedea Fig. B1)

B1

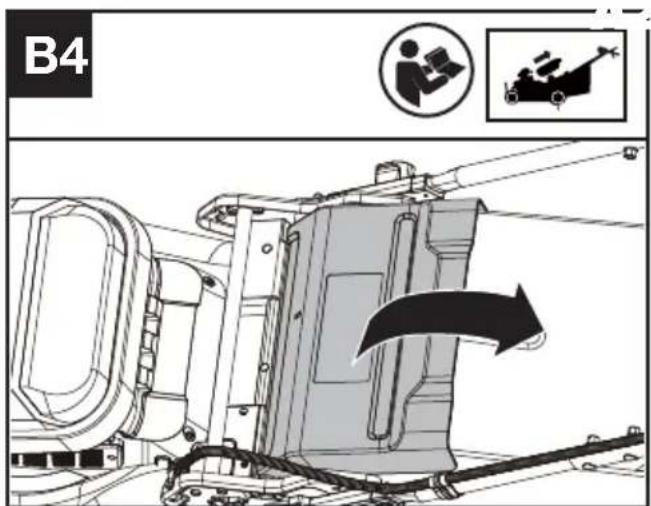

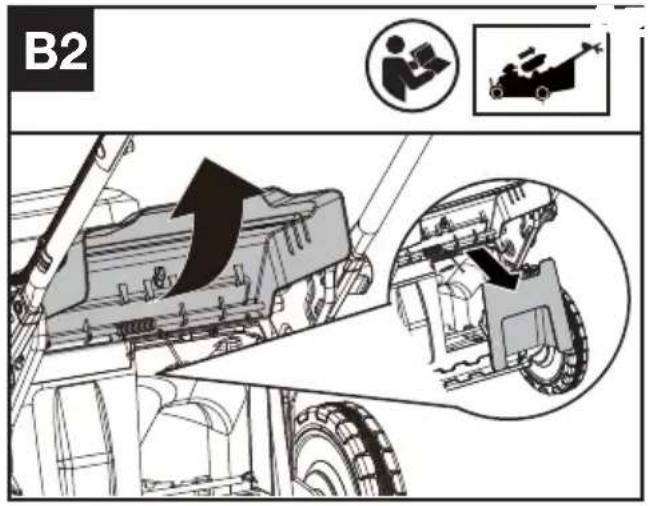

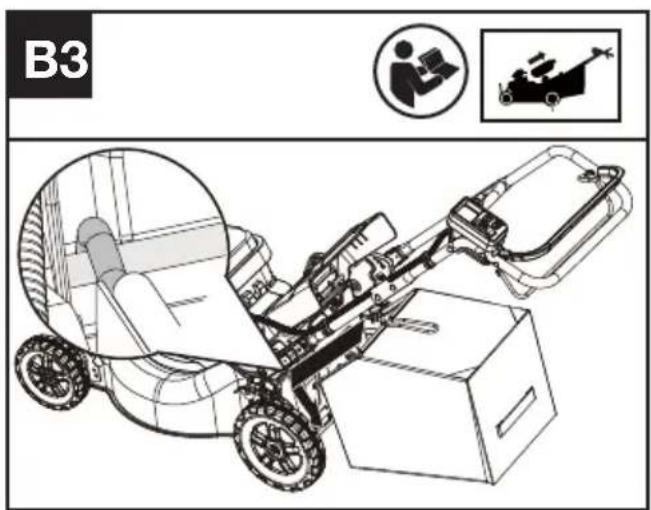

Montarea sacului de colectare a ierbii la maşina de tuns iarba (A se vedea Fig. B2,B3,B4)

OBSERVATIE: apăsați ușor sacul de colectare a ierbii pentru a vă asigura că acesta este complet

montat.

OBSERVATIE: scoateți sertarul pentru resturi vegetale din mașina de tuns gazonul înainte de a monta sacul de colectare a ierbii.

B2

B3

B4

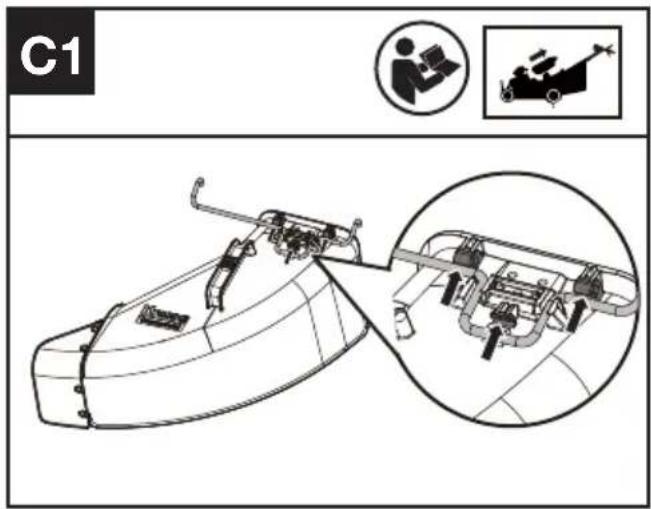

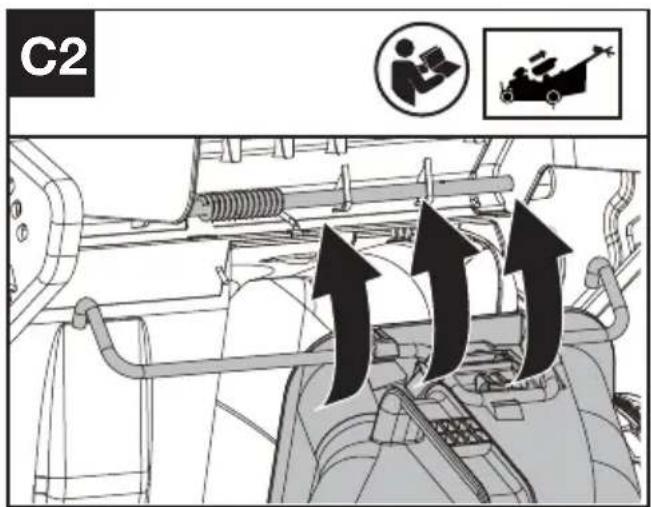

Montarea jgheabului de descărcare laterală la mașina de tuns iarba (A se vedea Fig. C1, C2)

OBSERVATIE: Scoateți dopul de mulcire de pe mașina de tuns iara și îndepărtați sacul colector pentru iarbă, înainte de a monta jgheabul de descărcare laterală.

C1

C2

Verificarea stării de încărcare a bateriilor și încărcarea accumulatorului.

OBSERVATIE: bateriile sunt furnizate neîncărcate. Fiecare baterie trebuie să fie complet încărcată înainte de prima tăiere. Puteți găsi mai multe detalii în manualul bateriilor și încărcătorului.

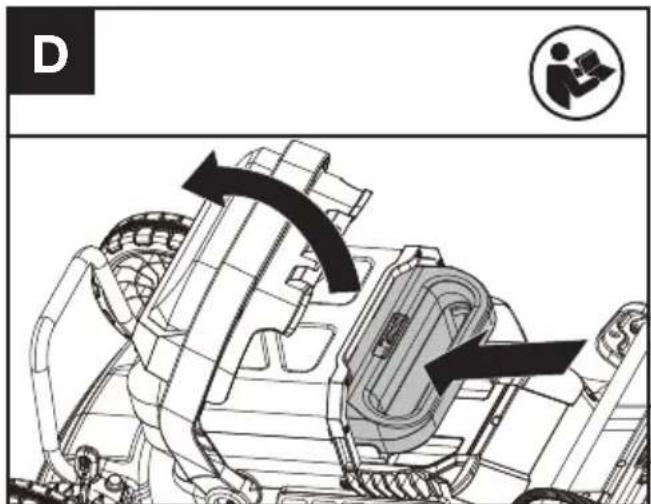

Montarea/scoaterea acumulatorului (A se vedea Fig. D)

D

Verificarea comenzilor

1. Scoateți acumulatorul.
2. Încercați să apăsați pe butonul pornit/oprit, pe butonul de pornire a lamei de tăiere sau pe butonul de control al vitezei de tăiere. Dacă butonul pornit/oprit, butonul de pornire a lamei de tăiere, sau butonul de control al vitezei de tăiere se înțepenesc și nu revin în poziția inițială, nu mai folosiți mașina de tuns gazonul și contactați centrul de service.
3. Încercați să trageți și să eliberați bara de funcționare sau bara de acționare a autopropulsării. Dacă bara de funcționare sau bara de acționare a autopropulsării se înțepenește și nu revine în poziția inițială, nu mai folosiți mașina de tuns gazonul și contactați centrul de service.
4. Rotiți butonul de control al vitezei de autopropulsare. Dacă butonul de control al vitezei de autopropulsare se înțepenește, nu mai folosiți mașina de tuns gazonul și contactați centrul de service.

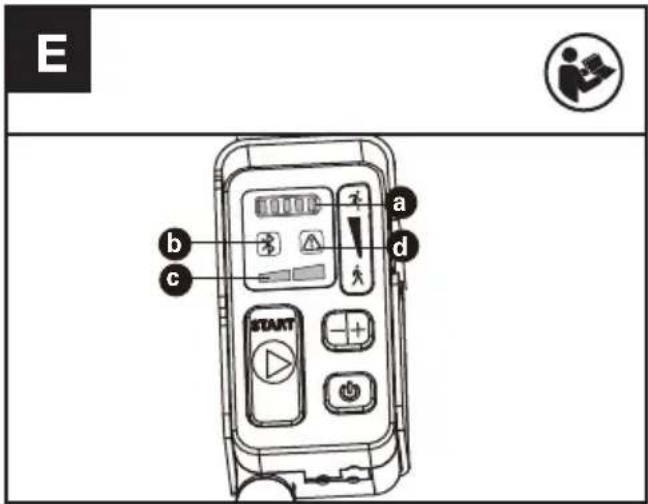

Verificarea afișajului (A se vedea Fig. E)

1. Montati accumulatorul.
2. Mențineți apăsat butonul pornit/oprit, iar indicatorul acumulatorului (a) și indicatorul vitezei de tăiere (c) se vor aprinde.
3. Apăsați pe butonul de pornire a lamei de tăiere și trageti de bara de funcționare pentru a porni mașina de tuns gazonul.
4. În cazul în care indicatorul de avertizare (d) se clipește, căutați soluțiile în secțiunea Detectarea defectiunilor.
5. Eliberați mânerul de funcționare pentru a opri mașina. Lama se oprește din rotație după o scurtă întârziere. Dacă mașina de tuns gazonul nu se poate opri, scoateți bateria și contactați agentul de service.

Indicatorii cu LED

a. INDICATOR BATERIE
b. INDICATOR DE BLUETOOTH
c. INDICATOR VITEZĂ DE TĂIERE
d. INDICATOR DE AVERTIZARE

OBSERVATIE: Indicatorul de avertizare va clipi în roșu sau galben în cazul unor probleme de funcționare a mașinii. Dacă clipește indicatorul roșu, solicitați asistență la reprezentanță. Dacă clipește indicatorul galben, opriți mașina, scoateți acumulatorul și reinstalați-l, și reporniți mașina. Dacă indicatorul galben continuă să clipească, solicitați asistență la reprezentanță.

E a b c d START

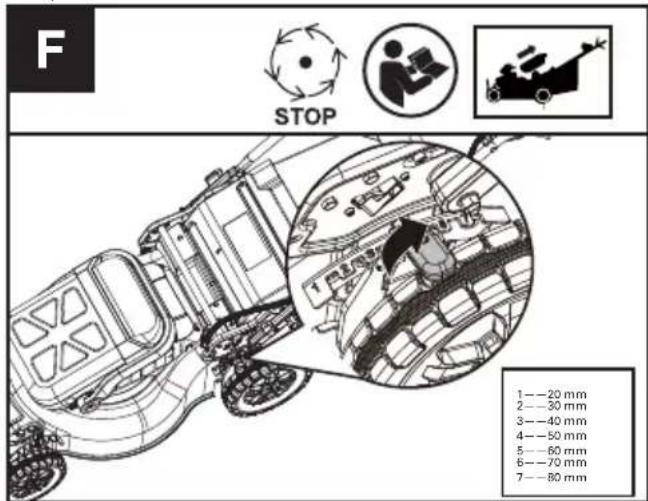

Ajustarea înălțimii de tăiere (A se vedea Fig. F)

Ajustați înălțimea de tăiere prin pârghiile de ajustare a înălțimii de tăiere de la roata din față și de la cea din spate.

OBSERVATIE: Asigurați-vă că roțile din față și din spate sunt în aceeași poziție atunci când reglați înălțimea.

AVERTISMENT! Opriți, eliberați piedica de funcționare și așteptați până când motorul se oprește înainte de a regla înălțimea.. Lamele continuă să se rotească după oprirea mașinii, o lamă în mișcare poate provoca accidentare. Nu atingeți lamele în mișcare.

FUNCTIONAREA

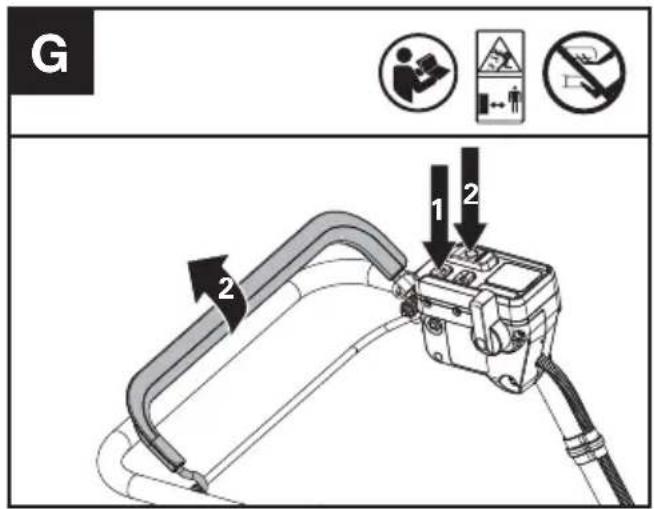

Pornirea/oprirea maşinii de tuns gazonul (A se vedea Fig. G)

1. Apăsați butonul de pornire/oprire.
2. Apăsați pe butonul de pornire a lamei de tăiere (mentineti apăsat) și trageți de bara de functionare pentru a porni masina.
3. Eliberați mânerul de funcționare pentru a opri mașina de tuns gazonul.

AVERTISMENT! Lama continuă să se învârtă după ce mașina de tuns gazonul a fost oprită; așteptați până ce aceasta se oprește complet. OBSERVATIE: pentru pornire, apăsați butonul

de pornire a lamei de tăiere, și trageți de bara de funcționare în același timp.

OBSERVATIE: mențineți apăsat butonul pornit/oprit și se va aprinde afișajul. Afișajul se va stinge automat dacă nu se efectuează nicio operațiune timp de 60 secunde.

G 1 2 2

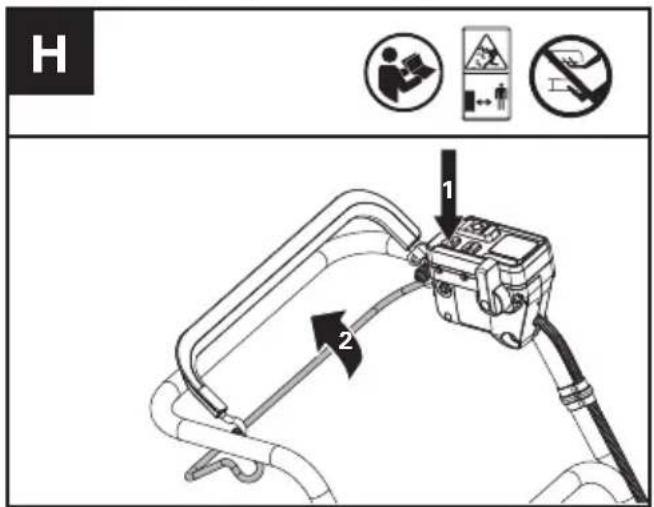

Actionarea sistemului de autopropulsare (A se vedea Fig. H)

1. Apăsați butonul de pornire/oprire
2. Tragetii de bara de actionare a autopropulsării pentru a porni sistemul de autopropulsare.
3. Eliberați bara de acționare a autopropulsării pentru a opri mașina de tuns gazonul.

H 1 2

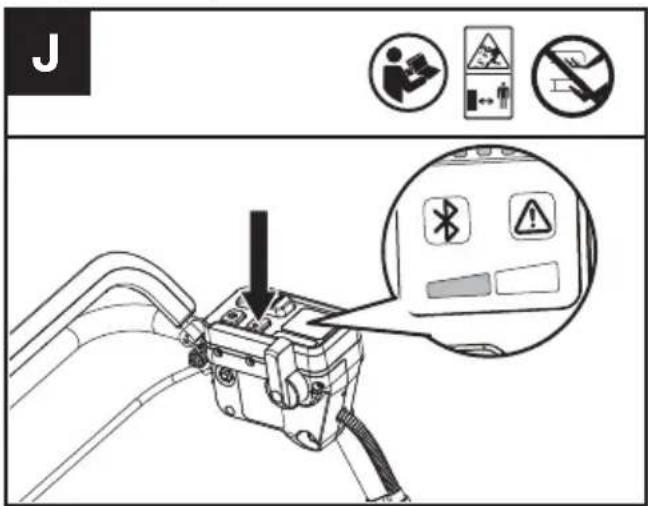

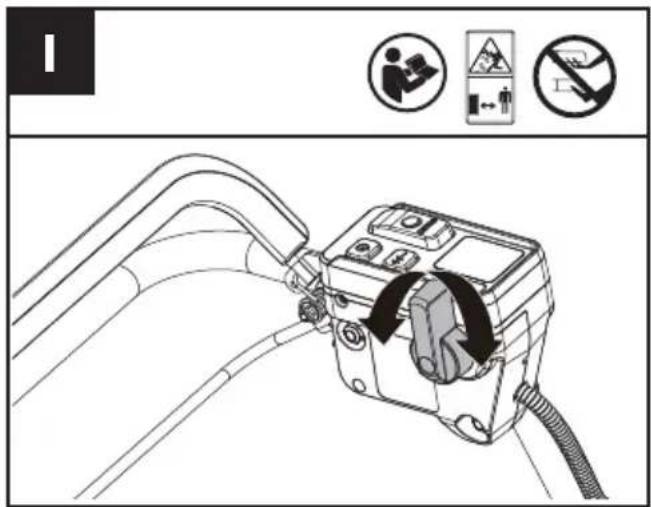

Selectarea vitezei de autopropulsare (A se vedea Fig. I)

Se pot selecta 2 trepte de viteză a tăierii, în funcție de aplicație. Folosiți butonul +/- pentru a controla viteza care este afișată de indicatorii cu LED. Cu cât viteza de tăiere este mai mare, cu atât mai repede funcționează mașina de tuns gazonul.

J

SFATURI PENTRU ACOPERIREA CU STRAT PROTECTOR

În timp ce acoperiți cu strat protector, mașina de cosit este proiectată să taie iarba tunsă în bucăți mici și să le distribuie înapoi pe gazon. În condiții normale, iarba astfel tăiată este biodegradabilă rapid și furnizează substanțe nutritive gazonului.

Examinați recomandările următoare pentru performanțe optime ale stratului protector.

1) Evitați să tăiați iarba când aceasta e udă de la ploaie sau rouă. Iarba udă poate forma smocuri care îngreunează acțiunea de mulcire și reduc perioada de funcționare.
2) Pentru performanțe optime ale stratului protector, setați înălțimea de tăiere pentru îndepărtarea unei treimi din lungimea lamei, în mod ideal nu mai mult de 40mm o dată. Dacă iarba este crescută excesiv, poate fi necesară creșterea înălțimii de

tăiere pentru reducerea efortului de împingere și prevenirea supraîncărcării motorului. Pentru acoperirea cu strat protector extrem de greu, se recomandă tăierea inițială la o setare ridicată a înălțimii de tăiere, iar apoi tăierea din nou la înălțimea de tăiere finală. În caz contrar, executați tăieri mai înguste și cosiți încet.

3) Pentru o funcționare optimă păstrați carcasa mașinii curată, fără iarbă adunată pe ea. Periodic, opriți mașina de tuns gazonul și așteptați ca lamele să se oprească complet. Apoi scoateți accumulatorul și răsturnați mașina pe o parte. Cu ajutorul unui obiect, de exemplu un băt, scoateți orice acumulare de iarbă din zona lamei. Aveți grijă la muchiile ascuțite ale lamei. Asigurați-vă că ați curătat frecvent lama după ce ați tăiat iarbă umedă sau proaspăt crescută, precum și după fiecare utilizare.
4) Anumite tipuri de iarbă sau stări ale ierbii pot necesita un al doilea strat protector pentru împrăștierea completă a ierbii pe gazon. Dacă tăiați a doua oară, se recomandă tăierea perpendiculară (de-a lungul) pe primul model de tăiere. NU MODIFICAȚI ÎN NICIUN FEL MODELUL DE TĂIERE CARE AR DETERMINA COSIREA ÎN JOS PE O PANTĂ.
5) Modificați-vă modelul de tăiere săptămânal. Aceasta previne granularea și pierderea luciului gazonului.
6) Nu tăiați iarba pe o pantă cu un unghi mai mare de 18°.

MĂRIMEA SUPRAFETEI TUNSE

Mărimea suprafeței tunse poate fi influențată de câtiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafeței tunse.

SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.
2) Pentru o funcționare optimă, asigurați-vă că acumulatorul este complet încărcat și tăiați întotdeauna 1/3 sau mai puțin din înălțimea ierbii. Se recomandă montarea unei lame noi înainte de începerea sezonului de tăiere.
3) În cazul cosirii ierbii înalte, umblați încet, pentru a se asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.
4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect și evacuată.
5) În cazul unui gazon nou sau des, alegeți o înălțime de tundere mai mare, prelungind astfel durata de utilizare a bateriei.

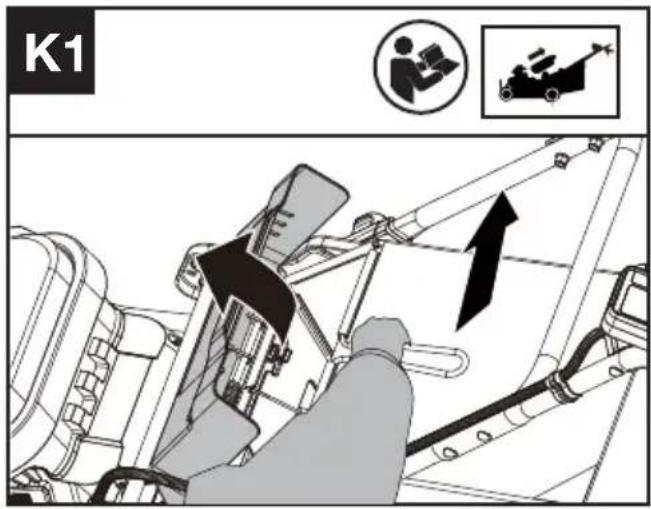

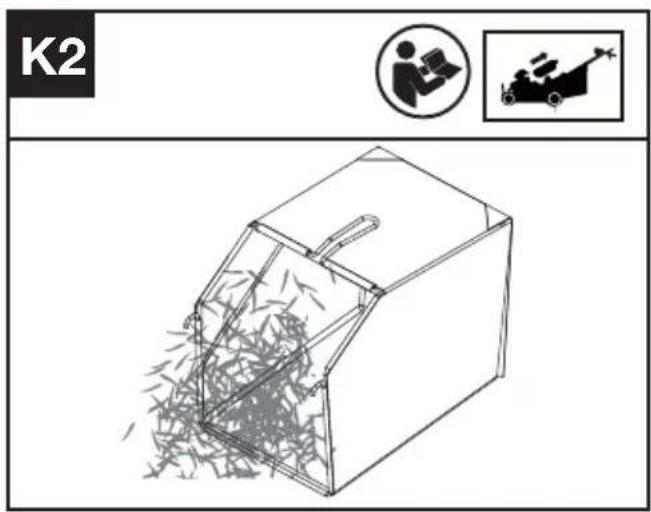

Scoaterea/golirea sacului de colectare (A se vedea Fig. K1, K2)

AVERTISMENT! Întotdeauna verificați ca clapeta de siguranță să închidă orificiul de descărcare, înainte de a utiliza mașina de tuns gazonul. Nu ridicati niciodată clapeta de siguranță și nici nu scoateți sertarul de resturi vegetale când mașina funcționează fără a avea montat sacul de colectare a ierbii.

K1

K2 ①

CONSIDERATII PRIVIND UNELTELE ALIMENTATE CU ACUMULATOR

Intervalul de temperatură ambiantă recomandat pentru descărcare este -20 °C\~45 °C(-4 °F\~113 °F). Plaja de temperatură ambientală recomandată pentru reîncărcare este cuprinsă între -5 °C\~45 °C (23 °F\~113 °F).

Detalii referitoare la eliminarea în siguranță a bateriilor uzate:

La sfârșitul vieții aparatului, îndepărtați în siguranță acumulatorul înainte de a elimina aparatul. Nu aruncați bateriile la gunoi și nu le aruncați în coșul de gunoi obișnuit. De asemenea, nu aruncați bateria împreună cu aparatul. Scoateți acumulatorul uzat din aparat și eliminați-l la cel mai apropiat centru de reciclare dedicat sau convenabil. În caz de îndoială, consultați departamentul local de protecție a mediului. Bateriile pot ajunge în cursurile de apă

dacă sunt eliminate în mod necorespunzător, ceea ce poate fi periculos pentru ecosistem. Nu aruncați bateriile uzate ca deșeuri menajere nesortate.

TRANSPORTUL

Transportul maşinii de tuns gazonul

1. Opriti maşina de tuns gazonul și scoateți acumulatorul.
2. Când transportați mașina de tuns gazonul, o puteți deplasa fără a acționa lama de tăiere.

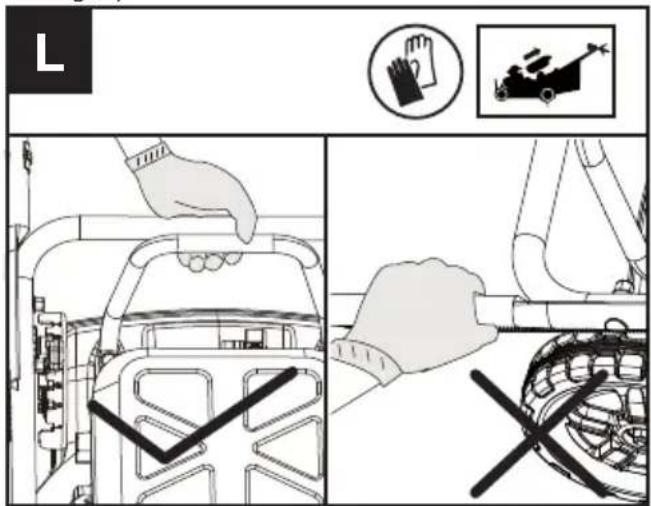

3. Pentru a ridica mașina de tuns gazonul, se recomandă ca aceasta să fie susținută de două persoane pe fiecare parte, folosind protecția pentru motor și zonele de îmbinare ale mânerului inferior ca mânere de manevrare. Atunci când ridicati mașina pliată, apucați de protecția motorului, nu de mânere. (A se vedea Fig. L)

Transportul bateriei

1. Asigurati-vă că bateria se află într-o stare bună.
2. Folosiți un ambalaj izolator de curent atunci când transportați bateria.
3. Bateriile Li-Ion închise fac obiectul cerințelor legislației privind mărfurile periculoase. Transportați bateriile numai atunci când carcasa lor nu este deteriorată. Ambalați bateriile astfel încât acestea să nu se poată mișca în ambalaj.

ÎNTRETINEREA

AVERTISMENT! Opriti mașina de tuns gazonul, scoateți accumulatorul înainte de a scoate sacul de colectare a ierbii.

NOTĂ: Pentru asigurarea unei durate de funcționare prelungite și fiabile, efectuați următoarele proceduri de întreținere în mod regulat. Verificați existența unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificați ca dispozitivele de protectie și capacele să nu fie deteriorate și să fie atașate corect pe mașina de tuns iarba. Efectuați lucrările de întreținere și reparațiile necesare înainte de acționarea mașinii de tuns iarba. Dacă mașina de

tuns iarba se defectează în ciuda întreținerii normale, contactați linia de asistență pentru clienti.

ASCUTIREA LAMEI MENTÎNETÎ LAMA ASCUȚITĂ PENTRU REZULTATE OPTIME DE TĂIERE. O LAMĂTOCITĂ NU TAIE IARBA UNIFORM ȘI NICI NU MULCEȘTE GAZONUL CORESPUNZĂTOR. PURTAȚI OCHELARI ȘI MĂNUȘI DE PROTECTIE CÂND SCOATEȚI, ASCUȚITÎ ȘI MONTAȚI LAMA. OBSERVAȚIE: ascuții sau înlocuiti lama după 50 ore funcționare. Nisipul determină tocirea rapidă a lamei. Dacă gazonul dvs. este pe un teren nisipos, va fi necesar să ascuții sau să înlocuiti lama mai des.

SCHIMBATI LAMA ÎNDOITĂ SAU DETERIORATĂ IMEDIAT.

CÂND ASCUȚIȚI LAMA

1. Folositi un lemn pentru a preveni rotirea lamei.
2. Cu ajutorul cheii tubulare și a celei hexagonale, scoateți bolțul lamei și apoi lama. (A se vedea sectiunea despre scoaterea lamei)
3. Prindeti lama într-o menghină, sau într-un dispozitiv similar, pentru a împiedica mișcarea acesteia în timpul ascuțirii.
4. Ascuțiți muchiile de la ambele capete ale lamei. Asigurați-vă că ați îndepărtat aceeași cantitate de material de la ambele capete pentru a menține echilibrul lamei.
5. Verificați echilibrul lamei. (A se vedea sectiunea despre echilibrarea lamei)
6. Remontați lama în ordinea inversă a demontării.
7. Asigurati-vă că ați strâns bolțul lamei cu momentul de strângere adecvat (25 Nm).

OBSERVATIE:

1. Asigurați-vă că mașina de tuns gazonul este oprită și scoateți acumulatorul.

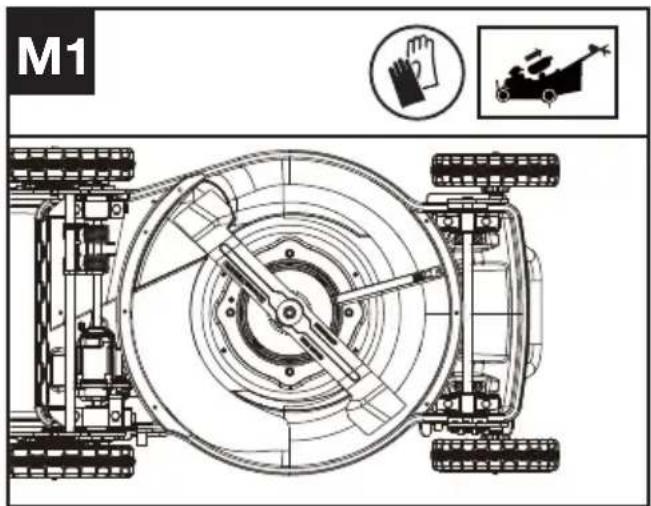

2. Răsturnați maçina de tuns gazonul pe o pare, așa cum este arătat în fig. M1

M1

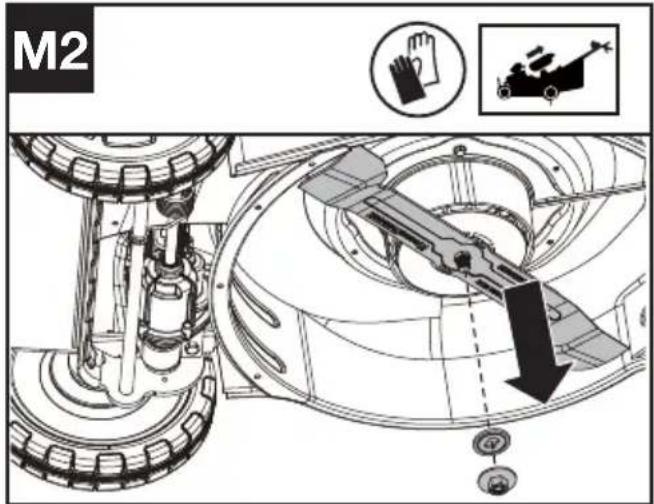

SCOATEREA LAMEI (A SE VEDEA FIG. M2)

M2

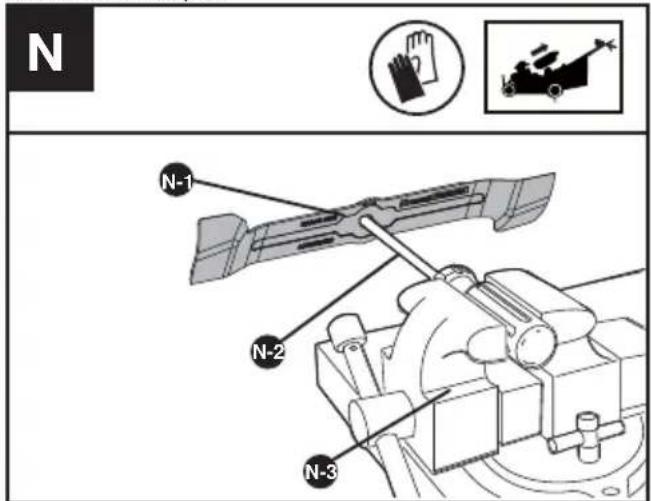

ECHILIBRAREA LAMEI (CONSULTATI FIG. N)

Verificați echilibrul lamei prin amplasarea orificiului central al lamei N-1 în mânerul unui cui unei şurubelnite N-2, fixată orizontal într-o menghină N-3. Dacă oricare capăt al lamei se rotește în jos, piliți acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt.

-se sugerează să înlocuți diferite lame de tăiat gazonul în funcție de condițiile diferite de lucru, pentru a avea o experiență de utilizare mai bună.

LAMĂ	FUNCTIE
Lamă cu ridicare înaltă	Recomandată pentru colectare în sac
Lamă dințată	Recomandată la mulcire

CURĂȚAREA

1. Opriti maşina de tuns gazonul și scoateți acumulatorul.
2. Nu utilizați detergenți sau solventi agresivi. Curățați mașina după utilizare cu o cârpă umedă

înmuiată în detergent neutru.

1. Păstrați stecărul fără materii străine și curățați-I cu o perie sau o cârpă moale și uscată.
2. Nu pulverizați apă pe motor și pe componentele electrice.
3. Nu utilizați mașina de spălat cu presiune pentru a vă curăța mașina.

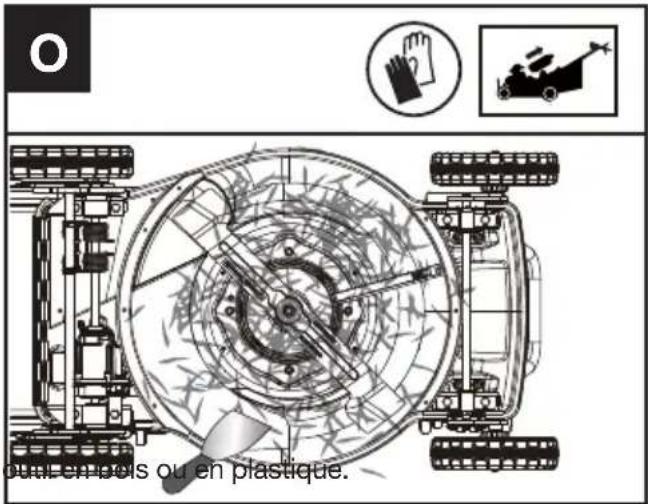

Curățarea punții și a zonei lamei. (A se vedea Fig. O)

Curățarea aglomerărilor de iarbă și a resturilor de pe punții și din zona lamei.

Dacă în aceste zone există iarbă compactată, îndepărtati-o cu un obiect de lemn sau plastic.

OUTLENS-BOIS OU EN PLASTIQUE.

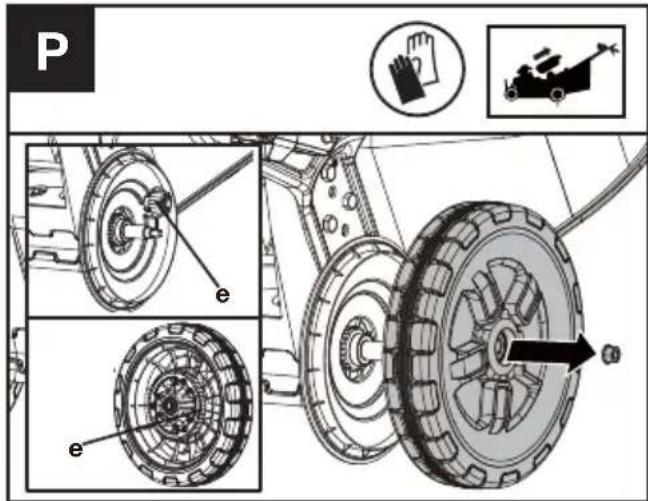

Curățarea roților. (A se vedea Fig. P)

• Opriti maşina de tuns gazonul și scoateți acumulatorul.
• Curățarea roților la fiecare 50 ore de funcționare sau mai frecvent în condiții extreme.
• Scoateți roțile din spate și curățați aglomerările de iarbă și resturi din zona angrenajului roților.
• Se sugerează aplicarea unei mici cantități de unsoare pe angrenajele roților (e) după curățare

P e e

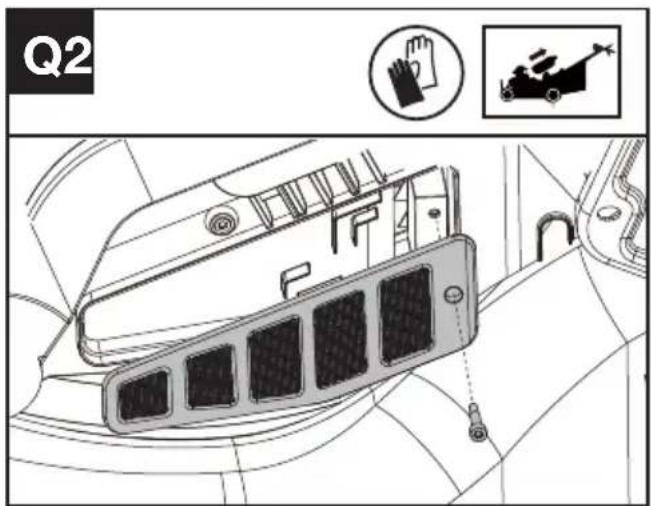

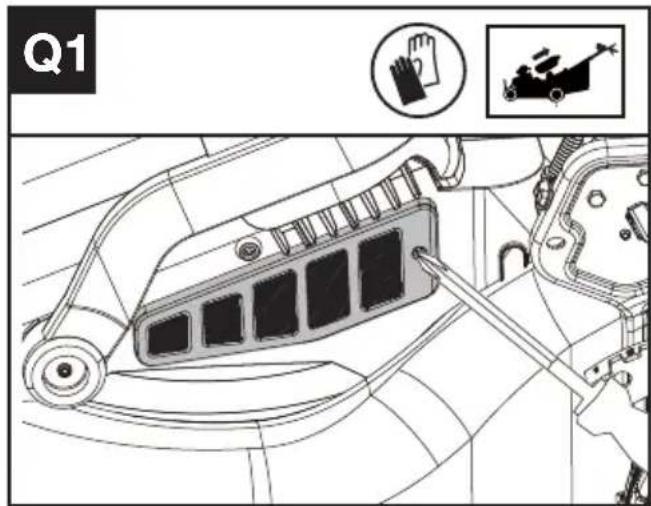

Curățarea filtrului de aer (a se vedea Fig. Q1, Q2)

1. Curățați zona din jurul filtrului de aer. Utilizați o cârpă umedă sau o perie moale.

2. Deşurubați și scoateți filtrul de aer.

3. Spălați filtrul de aer sub jet de apă pentru a îndepărta murdăria.
4. Lăsați filtrul de aer să se usuce la aer. Instalați-l la loc în carcasă strângând șurubul.

Q1

Q2

DEPOZITAREA

1. Opriti maşina de tuns gazonul și scoateți acumulatorul.
2. Curățați temeinic exteriorul mașinii folosind o perie moale și o lavetă. Nu folosiți apă, solventi sau substanțe abrazive. Îndepărtați toată iarba și resturile, în special din fantele de ventilație, de pe placa de mulcire, zona lamei și de pe roți.
3. Depozitați mașina de tuns gazonul într-un loc uscat, care să nu fie la îndemâna copiilor și a altor persoane neautorizate. Nu așezați alte obiecte deasupra mașinii.
4. Pentru a uşură depozitarea, a plia mânerul-bară.
5. Depozitați bateria numai într-un interval de temperatură cuprins între 5 °C (41 °F) și 25 °C (77 °F). De exemplu, în timpul verii nu lăsați bateria în mașină.
6. Odată udate în ploaie în timpul funcționării, mașina și bateria trebuie să fie uscate înainte de a fi depozitate sau încărcate. Scoateți bateria și reintroduceți-o dacă mașina nu reușește să pornească.

DETECTAREA DEFECTIUNILOR

Tabelul următor înfățișează problemele și acțiunile pe care le puteți întreprinde dacă mașina dvs. nu funcționează corect.

AVERTISMENT: opriți maçina de tuns gazonul și scoateți acumulatorul înainte de orice depanare.

SIMPTOME REMEDIERE
1. Mașina de tuns gazonul nu funcționează când este activată piedica de funcționare.	A. Verificați și asigurați-vă că butonul de pornire a lamei de tăiere este apăsat complet.B. Eliberați bara de funcționare pentru a opri mașina de tuns gazonul. Scoateți acumulatorul, răsturnați mașina pe o parte și verificați dacă lama se rotește liber. Dacă nu se rotește liber, adresați-vă unui service autorizat. Lama trebuie să se rotească liber.C. Acumulatorul a fost complet încărcat? Introduceți încărcătorul în priză și așteptați să se aprindă lumina verde.D. Pentru pornire, apăsați butonul de pornire a lamei de tăiere, și trageți de bara de funcționare în același timp.
2. Motorul se oprește în timpul operațiunii de tuns iarba.	A. Eliberați bara de funcționare pentru a opri mașina de tuns gazonul. Scoateți acumulatorul, răsturnați mașina pe o parte pentru a verifica dacă este blocată de resturi vegetale, îndepărtați resturile vegetale din zona de rotire a lamei. Apoi verificați dacă lama se rotește liber. Dacă nu se rotește liber, adresați-vă unui service autorizat. Lama trebuie să se rotească liber.B. Ridicați roțile până la cea mai înaltă poziție de tăiere și porniți mașina.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.D. Evitați suprasolicitarea mașinii. Reduceți capacitatea de tăiere a ierbii prin împingerea mai înceată a mașinii sau măriți înălțimea de tăiere. Sau efectuați ambele corecții.
3. Mașina de tuns iarba funcționează, dar performanța de tundere este nesatisfăcătoare sau nu poate tunde toată iarba.	A. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.B. Eliberați bara de funcționare pentru a opri mașina de tuns gazonul. Scoateți acumulatorul. Răsturnați mașina de tuns gazonul pe o parte și verificați: dacă lama este ascuțită - mențineți lama ascuțită. Scutul de jos și jgheabul de descărcare pentru a nu fi înfundate.C. Înălțimea roții nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriți înălțimea de tăiere.
4. Împingerea mașinii de tuns iarba este foarte dificilă.	A. Măriți înălțimea de tăiere pentru a reduce frecarea dintre puntea inferioroară și iarbă. Verificați rotirea liberă a fiecărei roți.
5. Mașina de tuns iarba este anormal de zgomotoasă și vibrează.	A. Eliberați bara de funcționare pentru a opri mașina de tuns gazonul. Scoateți acumulatorul. Răsturnați mașina de tuns gazonul pe o parte și verificați ca lama să nu fie îndoită sau deteriorată. Dacă lama este deteriorată, înlocuiți-o cu o lamă nouă. Dacă partea dorsală a scutului este deteriorată, duceți mașina de tuns gazonul la un service autorizat.B. Dacă lama nu este deteriorată în mod vizibil dar mașina încă vibrează: eliberați bara de funcționare pentru a opri mașina, scoateți acumulatorul și îndepărtați lama. Rotiți lama cu 180o și apoi strângeți-o la loc. Dacă mașina de tuns gazonul încă vibrează, duceți-o la un service autorizat.
6. LED-ul încărcătorului acumulatorului este stins.	A. Verificați conectarea ștecherului.B. Înlocuiți încărcătorul.
7. LED-ul încărcătorului acumulatorului nu vrea să ardă cu lumină verde.	A. Acumulatorul trebuie verificat. Duceți-l la un service autorizat.
8. Mașina de tuns iarba nu reușește să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii.	A. Jgheabul din spate este înfundat. Eliberați bara de funcționare pentru a opri mașina de tuns gazonul. Scoateți acumulatorul. Curățați jgheabul de aglomerările de iarbă.B. Prea multă iarbă tăiată. Ridicați înălțimea de tăiere a roților pentru a scurta lungimea tăierii.C. Sacul este plin. Goliți sacul de colectare mai des.
9. La curățarea terenului există decupaje vizibile.	A. Prea multă iarbă tăiată. Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere. Nu tăieți mai mult de 1/3 din lungimea totală a firelor.B. Verificați tăișul lamei. Păstrați întotdeauna lama ascuțită.C. Reduceți viteza dacă iarba este înaltă și deosebit de deasă.
10. Durată de funcționare scăzută sau redusă după mai multe utilizări.	A. Trimiteți/duceți mașina la un service autorizat – s-ar putea să aibă mevoie de un accumulator nou.
11. Indicatorul de avertizare clipește.	A. Opriți mașina și scoateți acumulatorul și reinstalați-l, și reporniți mașina.B. Contactați reprezentantul de service.

DATE TEHNICE

Tip: KC720 KC720.X (720- codul echipamentului, reprezentativ pentru maçina de tuns iarba SP, cu punte din oțel)

RO		KC720 KC720.X **
	Tensiune 60V	Max^***
	Materialul punții	Oțel armat -1.8 mm
	Lățime tăiere	47 cm
	Turație max. de autopropulsare	6.4 km/h
	Înălțimea de tăiere	20-80 mm
	Pozitiiile înălțimii de tăiere	7
	Capacitatea sacului de colectare a ierbii	70 L
	Grad de protectie	IPX4
	Durata de functionare	70min@11Ah****
	Greutatea mașinii de tuns gazonul (goală)	38 kg

** X = 1-999, A-Z, M1-M9 sunt destinate doar clientilor diferiti, nu există modificări legate de siguranță între aceste modele.
*** Tensiune măsurată în gol. Tensiunea inițială a accumulatorului atinge maximum 60 volți. Tensiunea nominală este de 54 volți.
**** Durata de funcționare poate varia în funcție de modul în care este utilizată mașina și de condiția gazonului. Treapta de viteză de tăiere selectată influențează durata de funcționare a bateriei. Cu cât viteza de tăiere este mai mică, cu atât este mai lungă perioada de funcționare.

BATERII ŞI ÎNCĂRCĂTOARE SUGERATE

Acumulator Capacitate		Încărcător	Amperage
KAC810 11	Ah KAC840	30 A

Recomandăm să achiziționați accesoriiile de la același reprezentant de unde ați achiziționat aparatul. Consultați ambalajul accesoriiilor pentru detalii suplimentare. Reprezentantul dvs. vă poate ajuta cu recomandări.

DATE TEHNICE PENTRU ACUMULATOR (OPTIONAL)

Benzi de frecvențăpentru bluetooth	2400-2483.5 MHz
Putere transmisă,maximă pentru bluetooth	8 dBm

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A	L_pA = 83.2 dB(A)
K_pA	3 dB(A)
Putere sonoră ponderată A	L_wA = 95.84 dB(A)
K_wA	0.65 dB(A)
Purtați echipament de protectie pentru urechi.

INFORMATII PRIVIND VIBRATIILE

Vibratie ponderată tipică	a_h < 2.5 m/s^2
Marjă de eroare	K = 1.5 m/s^2

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei: Modul în care este utilizată unealta și materialele tăiate sau găurite. Unealta să fie într-o stare bună și întreținută corespunzător. Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare. Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibrații. Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite. Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul). Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrații. Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

PROTECTIA MEDIULUI ÎNCONJURĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DECLARATIE DE CONFORMITATE

Noi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

În numele Positec declarăm că produsul

Descriere Maşină de tuns gazonul cu baterii

Tip KC720 KC720.X (720- codul echipamentului, representativ pentru maçina de tuns iarba SP, cu punte din oțel)

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)

2015/863, 2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa VI

- Nivel de putere sonoră măsurat 95.84 dB (A)

- Nivel de putere sonoră garantat declarat 96 dB (A)

Organismul notificat implicat

Nume: TÜV Rheinland LGA Products GmbH

(organism notificat 0197)

Standardele sunt conforme cu,

EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Persoana autorizată să compileze fișierul tehnic,

Denumire Marcel Filz

Adresă Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/02/05

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
