HASZNÁLATI ÚTMUTATÓ KAC142 KRESS

Az alkatrészek listája....81

Termékbiztonság....82

Összeszerelés és használat....86

Szállítás....87

Karbantartás....87

Tisztítás....88

Tárolás....88

Hibaelhárítás....88

Müszaki adatok....89

HU

Környezetvédelem....90

Megfelelőségi nyilatkozat....90

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉS

KAC104 - motoros fejjel együtt használható, ez a gép járdák, felhajtók, járdaszegélyek és teraszok menti gyep lenyírására szolgál.

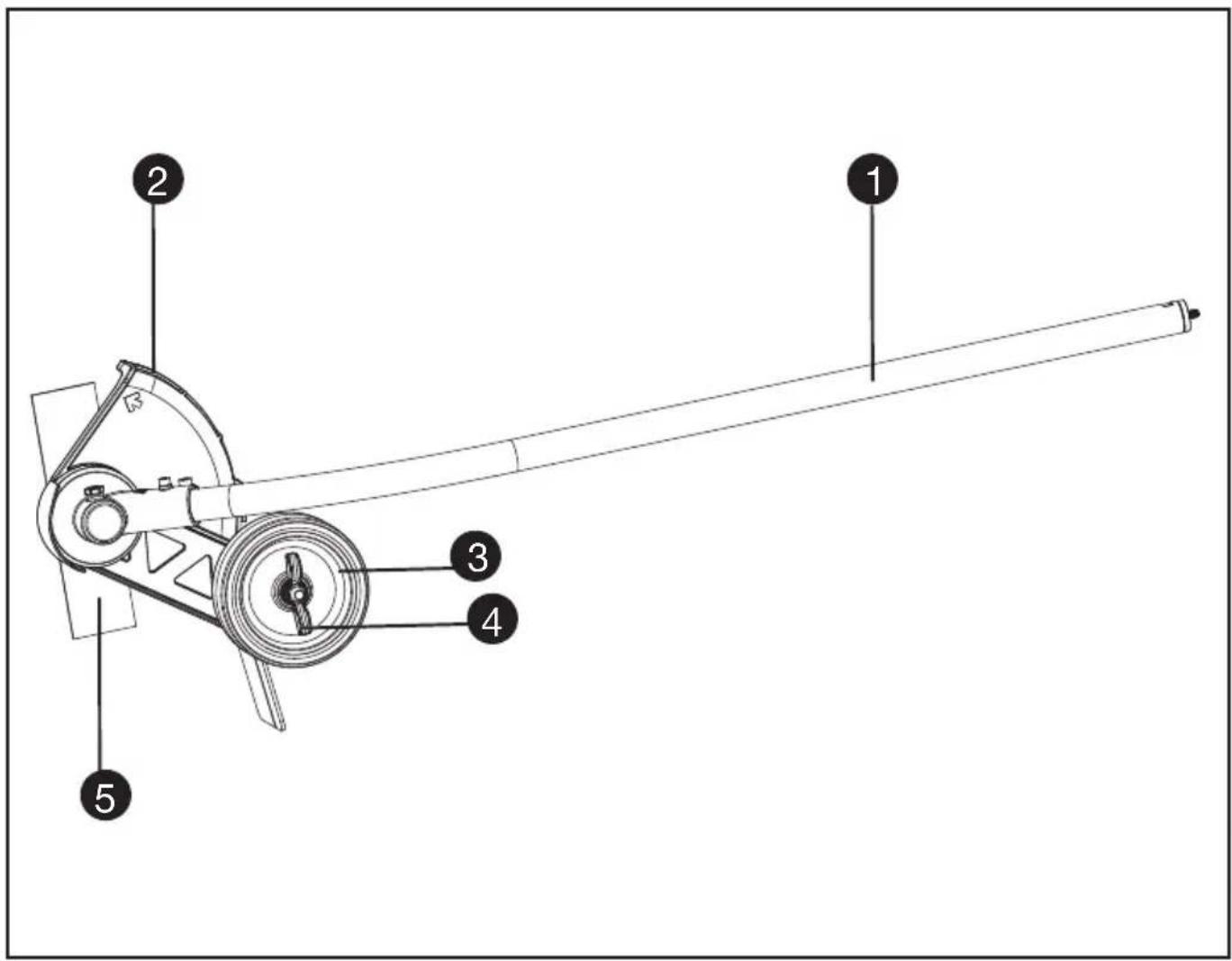

AZ ALKATRÉSZEK LISTÁJA

1. KAR
2. TÖRMELÉKVÉDŐ
3. TÁMASZTÓKERÉK
4. TÁMASZTÓKERÉK BEÁLLÍTÓ SZÁRNYAS ANYA
5. PENGE

EREDETI HASZNÁLATI UTASÍTÁS TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes, ehhez az elektromos kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.

Örizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
2) Elektromos biztonság
a) Az elektromos kéziszerszámok csatlakozó dugaszának találnia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan csatlakozó dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne tegye ki esőnek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos

kéziszerszámba víz kerül, megnő az áramütés kockázata. Ne üzemeltesse a gépet esőben vagy nedves körülmények között. Ez növelheti az áramütés veszélyét.

d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.

f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a "ki" helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielött az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert vagy hosszú hajat

bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő is csatlakoztatható, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori használata túl elbizakodottá tegye, és hogy ezáltal figyelmen kívül hagyja a szerszám biztonsági követelményeit. A másodperc töredéke is elég ahhoz, hogy egy figyelmetlen mozdulat súlyos sérüléshez vezessen.

4) Az elektromos kéziszerszám használata és karbantartása

a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Húzza ki a csatlakozó dugaszt az áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a megelőző biztonsági intézkedésekel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

e) Az elektromos kéziszerszámok és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.

f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Órizze szárazon, tisztán, olaj- és zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.

5) Az akkumulátoros kéziszerszám használata és karbantartása

a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

e) Ne használjon károsodott vagy módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.

f) Óvja az akkucsomagot és a szerszámot a tűztől vagy a magas hőmérsékletektől. A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.

g) Tartsa be az összes újratöltési utasítást és az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.

6) Szerviz

a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.

b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.

BIZTONSÁGI ELŐÍRÁSOK AZ ÉLVÁGÓKHOZ

1. GYAKORLÁS

a) Körültekintően olvassa el az utasításokat. Ismerje meg a gép szabályozását és helyes használatát.
b) Ne engedélyezze a gép használatát gyermekeknek vagy olyan személyeknek, akik nem ismerik ezeket az utasításokat. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan.
c) Soha ne vágjon füvet, ha emberek, különösen gyermekek, vagy kis állatok vannak a közelben.
d) Ne feledje, hogy a szerszám működtetője a felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik.

2. ELÖKÉSZÍTÉS

a) Vágás közben mindig viseljen védőszemüveget és fülvédőt, megfelelő lábbelit és hosszú szárú nadrágot.
b) Alaposan vizsgálja meg a területet, ahol a készüléket használni fogja és távolítson el minden követ, botot, vezetéket, csontot és minden más idegen tárgyat.
c) Használat előtt mindig ellenőrizze szemrevételezéssel, hogy a pengék és penge csavarok nem kopottak-e el vagy nem sérültek-e meg. Készletek formájában cserélje a kopott pengéket és csavarokat az egyensúly fenntartása érdekében.
d) Csak a gyártó által ajánlott alkatrészeket és tartozékokat használjon.

3. ÜZEMELTETÉS

a) Csak nappali világosságnál vagy megfelelő mesterséges megvilágítás mellett vágjon füvet.
b) Ha lejtős terepen van, mindig ügyeljen rá, hova lép.
c) Sétáljon, soha ne fusson.
d) Legyen rendkívül óvatos, ha megfordítja vagy önmaga felé húzza a fűszegélyvágót.
e) Ellenőrizze, hogy a penge leállt-e, fütől eltérő felületeken keresztül történő áthelyezése előtt, vagy ahol a fűszegélyvágó megdöntése szükséges.
f) Soha ne működtesse a fűszegélyvágót sérült, hiányzó vagy nem megfelelően felhelyezett védőelemekkel.
g) Kövesse az utasításokat, hogy óvatosan kapcsolja be a motort, és tartsa távol a lábát a késtől.
h) A motor bekapcsolásakor ne forduljon le, hacsak a vágót nem kell megdönteni az induláshoz. Ebben az esetben ne döntse meg a feltétlenül szükségesnél többet, és csak emelje

le az alkatrészt a kezelőtöl.
i) Ne indítsa el a motort, ha szemlélődő szemben áll a pengével (pengékkel).
j) Ne tegye kezét vagy lábfejét a forgó alkatrészek alá.
k) Mindig kapcsolja ki a motort, és vegye ki az akkumulátort:
1) mielött megszüntetne egy eltömödést;
2) mielött ellenőrzi, tisztítja vagy bármilyen más munkát végez a pengé(ke)n;
3) ha idegen tárgyba akadt; Vizsgálja át a pengé(ke)t a károk szempontjából és végezze el a szükséges javításokat mielött újraindítja és használja a fűszegélyvágót,
4) Ha a füszegélyvágó rendellenesen remegni kezd (azonnal ellenőrizze).
I) Mindig vegye ki az akkumulátort a gépből, amikor elhagyja a vágógépet.
m) Mindig ellenőrizze, hogy a szellőzőnyílások nem tartalmaz-e szennyeződéseket.

4. Karbantartás és tárolás

a) Az összes csavar, alátét és hasonló rész legyen jól meghúzva, hogy a készülék biztonságos munkaállapotban legyen.
b) Az elkopott vagy megsérült részeket cserélje ki.
c) Ne próbálja megjavítani a gépet, kivéve, ha van erre szakképesítése.
d) Csak a gyártó által javasolt pótalkatrészeket és tartozékokat használja.
e) Gyermekek által hozzá nem férhető helyen tárolja a gépet, amikor nem használja azt.
f) Rendszeresen ellenőrizze a gépet, és végezzen karbantartást. A gép javítását csak felhatalmazott szerelő végezheti el.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon,

hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
i) Használaton kívül ne hagyja töltön az akkumulátort.
j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
k) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltöt használja.
I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
m) Az akkumulátor gyermekektől távol tartandó.
n) Örizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
o) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p) Ártalmatlanításnál megfelelően járjon el.
q) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.
s) Figyelem! Ne használjon nem újratölthető elemeket.

TARTSA MEG EZEKET AZ UTASÍTÁSOKAT

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
	Figyelmeztetés
	Viseljen hallásvédőt és védőszemüveget
	A szegélyvágó penge forgási iránya

	Tartson a járókelőktől biztonságos távolságot
	Repülő tárgyak
	Forgó vágópenge
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél
Li-Ion	Lítium-ion akkumulátor.A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Ne dobja tűzbe.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Viseljen védőkesztyűt
	Bármilyen állítás, javítás vagy karbantartási művelet előtt vegye ki az akkumulátort a sövényvágóból

ÖSSZESZERELÉS ÉS HASZNÁLAT

MEGJEGYZÉS: Mielött a szerszámot használná, olvassa el figyelmesen az utasításokat.

MÜKÖDTETÉS ELÖTT:

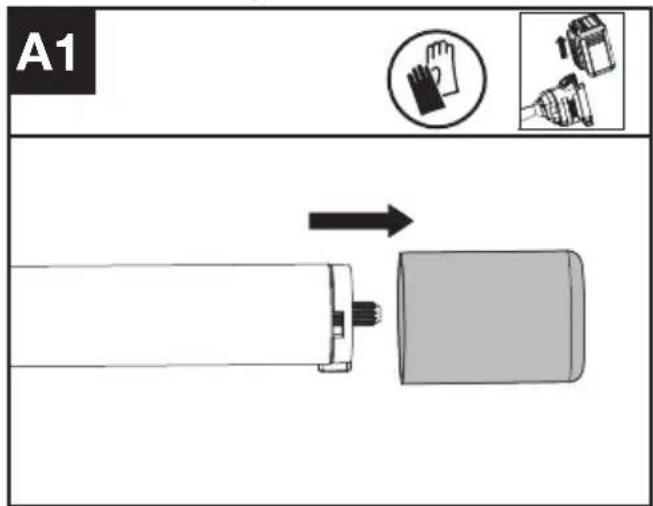

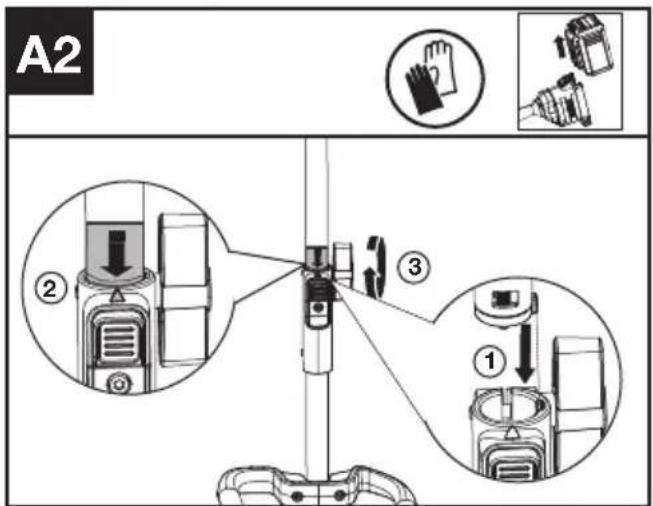

A motoros fej tartozék össze- és szétszerelése. (lásd az A1, A2, A3 . ábrát)

1. Távolítsa el a védősapkát a tartozékszár végéről.
2. Az összeszereléshez igazítsa egymáshoz a gombon lévő háromszög ikont és a tartozékszáron lévő nyílcímkét.
3. Nyomja össze a szárakat, amíg kattanást nem hall. A nyílcímke szélének közel kell lennie a szár csatlakozóházához. (Megjegyzés: Ha az íves szegélynyíró vágófejet nem lehet teljesen behelyezni a motorfejbe, forgassa el egy kicsit a pengét, amíg a tengelyt teljesen be nem tudja helyezni.)
4. Az összeszerelés befejezéséhez húzza meg a gombot az óramutató járásával megegyező irányba történő elfordításával.
5. A szétszereléshez lazítsa meg a gombot, ehhez fordítsa el az óramutató járásával ellentétes irányba, majd nyomja meg a kioldógombot, és húzza szét a szárakat. Helyezze vissza a védősapkát a tartozékszárra, hogy a por és a törmelék ne kerüljön a szárba.

A1 →

A2 ② ③ ①

A3 ① ② ③

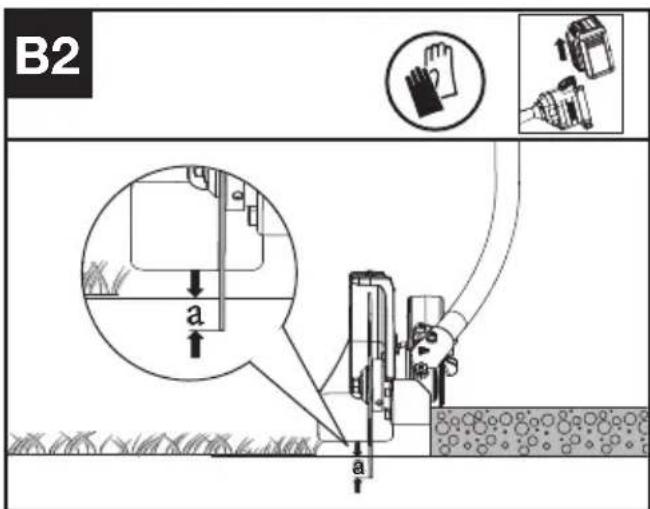

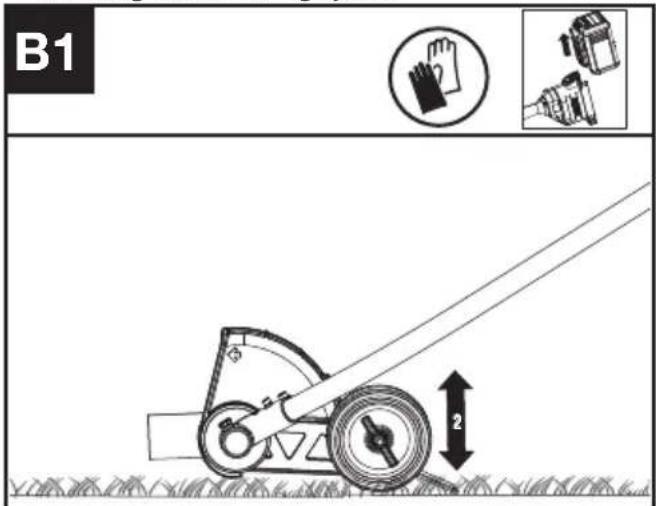

Állítsa be a vágási magasságot (lásd az.B1,B2ábrát)

1. Kapcsolja ki a gépet, és vegye ki az akkumulátort.
2. Lazítsa meg a szárnyas anyát. Nyomja felfelé a kereket a vágási mélység növeléséhez (a) vagy lefelé a kereket a vágási mélység csökkentéséhez (a).
3. Javasoljuk, hogy a mélységállító kereket úgy állítsa be, hogy a szegélyvágó penge éppen csak érintse a talajt, vagy legfeljebb 5 mm-rel (0,2 in.) törje meg a talaj felszínét.
4. Húzza meg a szárnyas anyát. Ellenőrizze a vágási mélységet normál munkapozícióban állva, és szükség esetén korrigálja azt.

B1 2

B2 a a

MÜKÖDÉS:

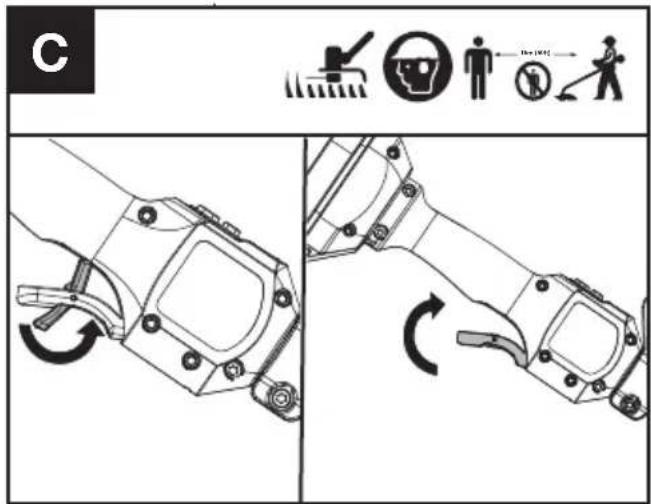

A szegélynyíró beindítása (lásd az C. ábrát)

C

1. Fordítsa ki a gázkarzár karját, majd szorítsa össze és tartsa lenyomva a gázkar ravaszát a gép beindításához.

MEGJEGYZÉS: További részletek a motoros fej kézikönyvében találhatók.

SZÁLLÍTÁS

A szegélynyíró szállítása

1. Kapcsolja ki a szegélynyírót, és vegye ki az akkumulátort.
2. Amikora a szegélynyírót kézzel szállítja, fogja a tengely közepén, hogy a gép párhuzamos legyen a talajjal.
3. Ha a szegélynyírót járműben szállítja, úgy rögzítse és helyezze el, hogy ne mozduljon el, és ne sérüljön meg.

Akkus kéziszerszámokra vonatkozó figyelmeztetések

A lemerítéshez ajánlott környezeti hőmérséklet- tartomány -20°C\~45°C(-4°F\~113°F). A töltörendszer csak -5°C\~45°C (23°F\~113°F) közötti ajánlott környezeti hőmérsékleteken használható. (23°F\~113°F).

KARBANTARTÁS

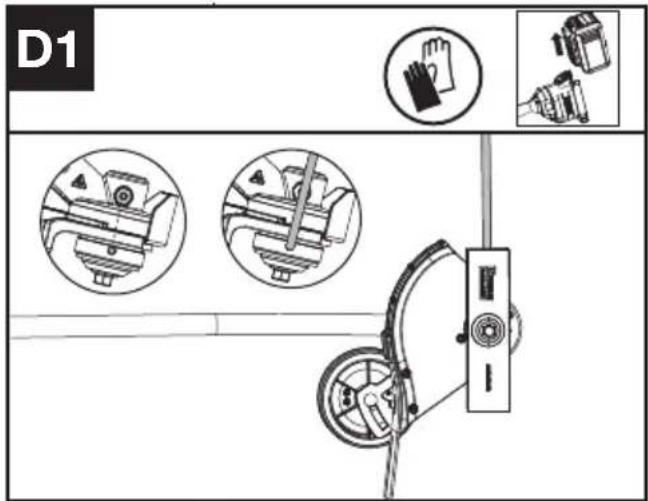

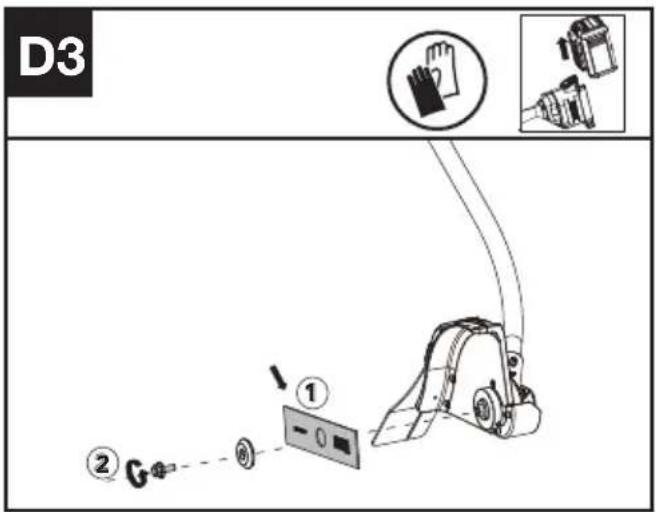

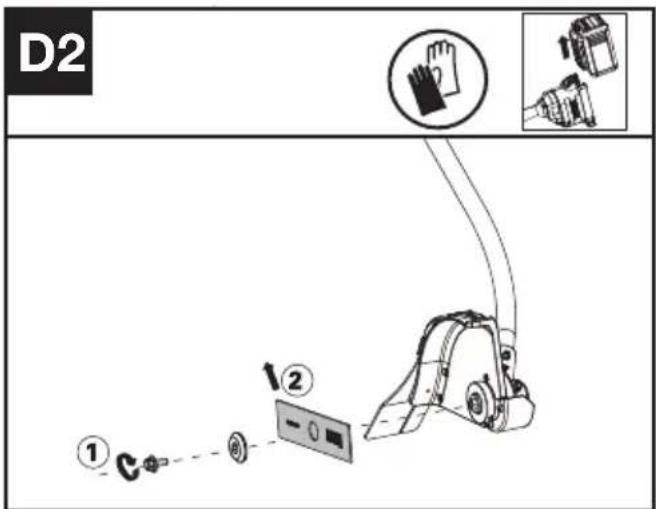

A penge cseréje (lásd az D1, D2, D3. ábrát)

D1

D2 ① ②

D3 ① ② G + ③ ④ ⑤

1. Igazítsa a belső pengeadapteren lévő furatot a fogaskerékházban lévő bevágáshoz, és helyezze be a reteszelőszerszámot, hogy megakadályozza az elforgást.
2. Lazítsa meg a csavart.
3. Cserélje ki a pengét, és húzza meg a csavart 15 \~20 Nm (11\~15 ft-lb) nyomatékkal.

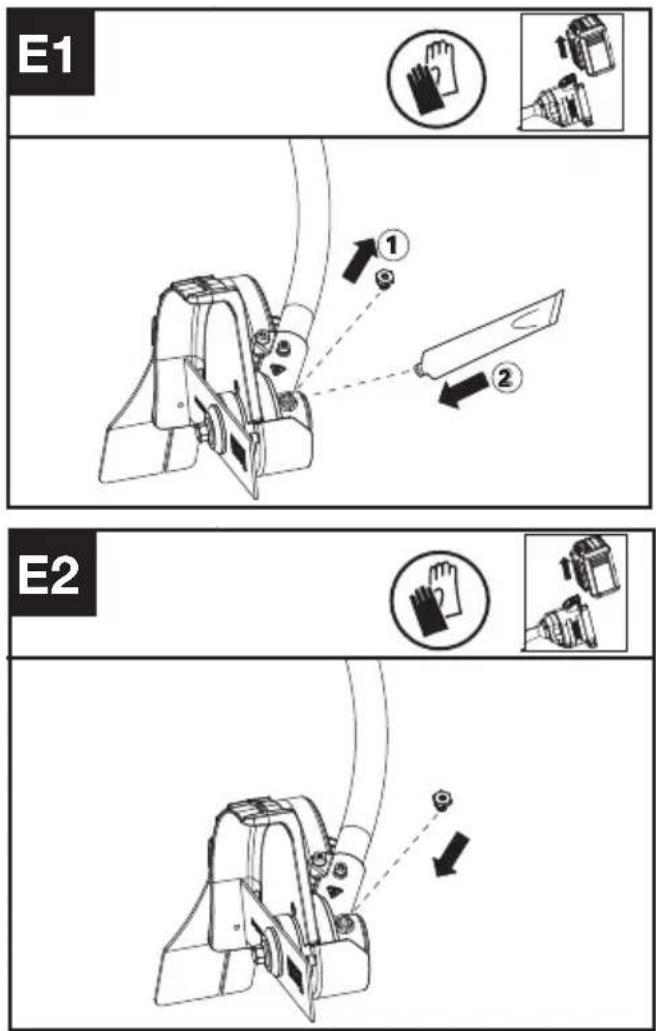

A fogaskerék kenése (lásd az E1, E2. ábrát)

1. Távolítsa el a csavaros dugót a hajtómüházból, és fecskendezzen oda minden alkalommal kb. 5 g zsírt a fogaskerékházba.
2. Húzza meg a csavart.

MEGJEGYZÉS: Kenje meg a hajtómüházat az olajfuraton keresztül minden 50 üzemóra után. A legjobb működés és a hosszabb élettartam érdekében kenje meg a gyepszegélynyíró hajtóművét a kereskedelemben kapható zsiradékkal.(SHELL Gadus S2 V220 1).

TISZTÍTÁS

1. Kapcsolja ki a szegélynyírót, és vegye ki az akkumulátort.
2. Ne használjon agresszív tisztító- vagy oldószereket. Használat után tisztítsa meg a készüléket egy semleges tisztítószerbe mártott nedves kendővel.
3. Távolítsa el az aljzatról az idegen anyagokat, puha és száraz kefével vagy kendővel tisztítsa meg
4. Ne spricceljen vizet a motorra és az elektromos alkatrészekre.
5. Ne használjon nagynyo

TÁROLÁS

1. Tárolás előtt vegye ki az akkumulátort.

2. Olyan száraz és biztonságos helyen tárolja, amely gyermekek és más illetéktelen személyek számára nem elérhető.
   Távolítsa el a vágóeszközt, ha hosszabb ideig nem használja.

3. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.

HIBAELHÁRÍTÁS

A következő táblázatban a hibatünetek, azok lehetséges okai és elhárításuk módja található, olyan esetekre, amikor a kerti kisgép nem működik kifogástalanul.

Figyelem: A hibakeresés előtt kapcsolja ki a kerti kisgépet és vegye ki belőle az akkumulátort.

SZEGÉLYNYÍRÓx

Problémák Lehetséges okok		Helyrehozatal
Az akkumulátor jelző LED villog	Alacsony az akkumulátor töltöttsége.	Töltse fel az akkumulátort.
Piros hibajelző LED villog.	Túlterhelés. A vágóeszköz elakadt. Kapcsolja ki a terméket. Távolítsa el az akkumulátort. Tisztítsa meg a vágóeszközt a nem kívánt anyagoktól.
	Hőmérsékleti probléma.	Hagyja lehűlni a terméket.
	A markolati kioldó és a Be/Ki gomb egyidejűleg van lenyomva.	Engedje el a markolati kioldógombot. Végezze el újra a beindítási műveletsort.
	Egyéb problémák	Vegye fel a kapcsolatot a szervizzel
A termék nem indul el	Törmelék az akkumulátor csatlakozóiban.	Tisztítsa meg az akkumulátor csatlakozókat súrített levegővel vagy puha kefével.
	Az akkumulátor lemerült.	Töltse fel az akkumulátort.
	Egyéb problémák	Vegye fel a kapcsolatot a szervizzel.
A szegélynyíró akadozva működik.	Az akkumulátor nincs teljesen a géphez csatlakoztatva	Távolítsa el és helyezze vissza teljesen az akkumulátort.
	Lehetséges elektromos probléma.	Vegye fel a kapcsolatot a szervizzel.
Túlzott rezgés/zaj.	A penge egyensúlyával kapcsolatos probléma.	Értékelje a pengét sérülések szempontjából, cserélje ki a pengét.
	Talaj/törmelék felhalmozódás a pengevédőben.	Tisztítsa meg a pengevédőt, távolítsa el a törmeléket.
	Vágási rögzítési probléma. A gép meghibásodott.	Cserélje ki a vágóeszközt. Vegye fel a kapcsolatot a szervizzel.

MÜSZAKI ADATOK

	KAC142
Vágási sebesség	5400/7000rpm
Penge mérete	20 cm
Védelmi fokozat	IPX4
Súly(Meztelen eszköz)	2.3 kg

VÁGÓESZKÖZÖK, TERELŐLAPOK ÉS HORDOZÓ RENDSZEREK KOMBINÁCIÓI

Vágóeszköz Hordozó rendszer

20 cm-es csere szegélyvágó penge

- Vállszíj- Hátizsák akkus heveder

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint	L_pA=77.1 dB(A)
K_pA	3 dB(A)
A-súlyozású hangerő	L_wA=93.68 dB(A)
K_wA	1.37 dB(A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Az EN 62841 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:
Tipikus súlyozott rezgés a	_h < 2,1 m/s^2
Bizonytalanság K < 1,5 m/s ^2

A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet használni.

A vibráció és a zaj bejelentett összértékeit a rez-géseknek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.

FIGYELMEZTETÉS: A kéziszerszám aktuális használatakor mérhető vibráció és zajkibocsátási értékek eltérhetnek a bejelentett értékektól, mert nagyban függnek a szerszám használati módjától és a megmunkált alkatrész típusától. Íme néhány példa és eltérő érték a szerszám használatától függően:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen, és jó állapotban maradjon.

A fogantyú megragadásának erősségétől és az esetleg használt vibrációs- és zajcsökkentő tartozék típusától.

A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

HA A SZERSZÁMOT NEM KEZELIK MEGFELELŐEN, KÉZ-KAR VIBRÁCIÓS SZ- INDRÓMÁT OKOZHAT.

FIGYELMEZTETÉS: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így

azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökken-theti az expozíciós szintet.

A vibraciónak és zajnak való kitettség kockázatának csökkentése.

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha a szerszám rendszeres használatát tervezik, akkor megéri a vibráció- és zajcsökkentő tartozékok beszerzése.

Úgy tervezze meg a munkáját, hogy a magas rez-gésszámú eszközök használatát igénylő feladatokat több napra ossza el.

M A

2024/3/8

Allen Ding

Helyettes főmérnöke, Tesztelés és minősítés

Positec Technology (China) Co., Ltd

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

HU

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Kijelenti, hogy a termék:

Leírás Íves szegélynyíró tartozék

Típus KAC142 (142-a készülék jelölése, azaz az

Füszegélyvágó tartozék)

Funkció Vágja a fű széleit

Megfelel a következő irányelveknek:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva 2005/88/EC

2000/14/EC módosítva 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a V függelék értelmében

- Mért hangerő-szint 94 dB (A)

- Garantált hangerő-szint 96 dB (A)

Az alábbi normáknak:

EN 62841-1, ISO 11789, EN ISO 3744,

EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

A müszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

CUPRINS

Introducere....91
