BRUKSANVISNING KAC142 KRESS

Montering och drift....191

Transport....192

Underhåll....192

Rengöring....193

Förvaring....193

Felsökning....194

Tekniska data....194

Miljöskydd....195

Deklaration om överensstämmelse....195

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

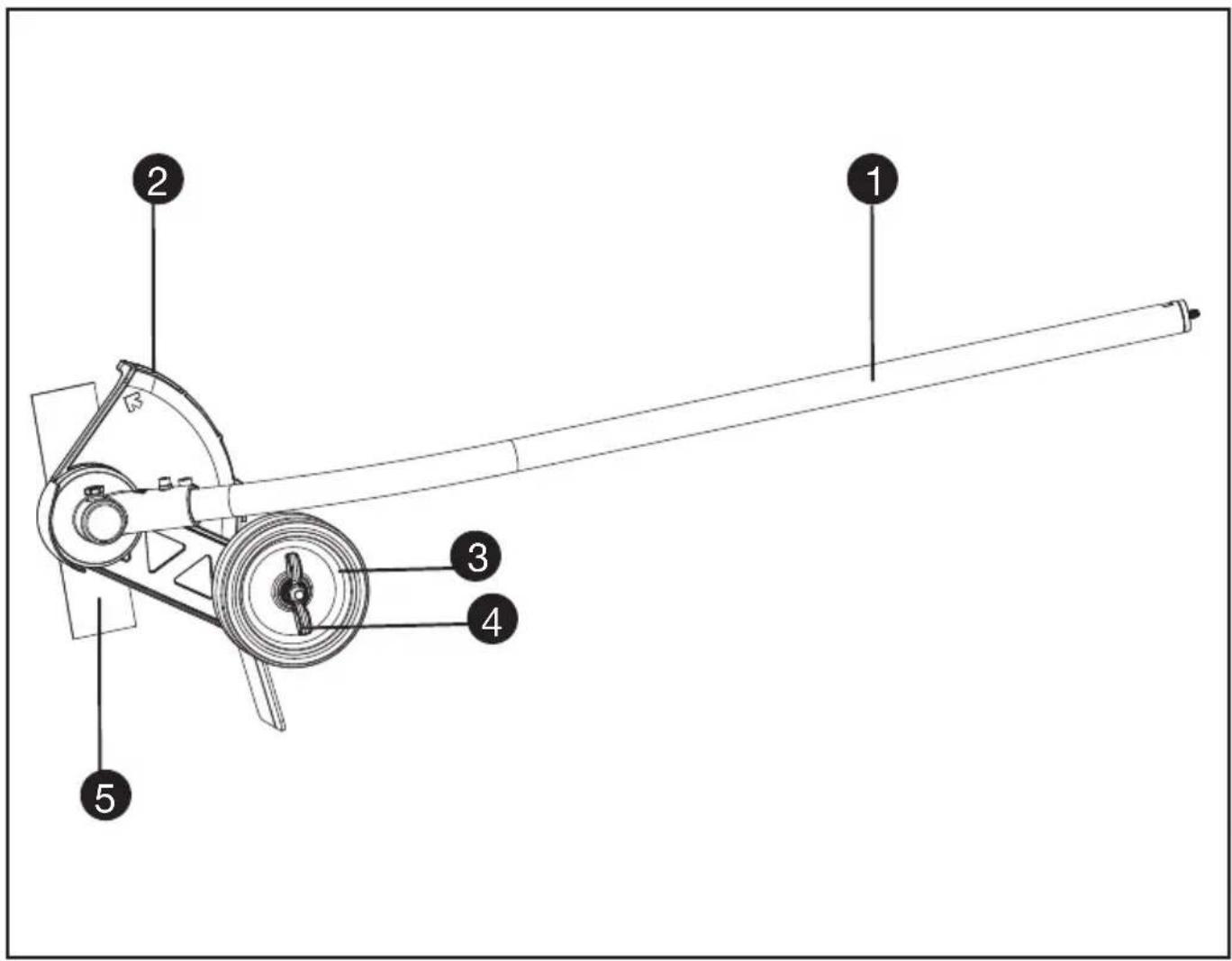

DRIFT INSTRUKTIONER

I kombination med KAC104 - Krafthuvud, maskinen är avsedd för skära kanterna längs trottoarer, uppfarter, trottoarer och uteplatser.

c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar.

a) Läs noga igenom instruktionerna. Lär känna styrenheterna och korrekt användning av maskinen.
b) Låt inga personer som inte är förtrogna med dessa instruktioner använda maskinen. Lokala föreskrifter kan begränsa användarens ålder.
c) Använd aldrig kantskäraren när personer, särskilt barn eller husdjur finns i närheten.
d) Glöm inte att operatören eller användaren ansvarar för olyckor och risker som andra personer eller deras egendom utsätts för.

2. Förberedelse

a) Vid kantskärning, använd alltid ögon- och hörselskydd, kraftiga skor och långbyxor.
b) Undersök grundligt ytan där utrustningen ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål.
c) Före användning, kontrollera alltid visuellt så att skärbladen och dess bultar samt skäraggregatet inte är slitna eller skadade. Byt ut slitna eller skadade skärblad och bultar i set för att bibehålla balansen.
d) Använd endast de delar och tillbehör som rekommenderas av tillverkaren.

3. ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificiellt ljus.
b) Se alltid till att ha bra fotfäste när marken lutar.
c) Gå, spring aldrig.
d) Var extra försiktig när du backar eller drar kantskäraren mot dig.
e) Se till att skärbladet har stoppats innan du går över andra ytor än gräs och vid transport av kantskäraren till och från arbetsområdet.
f) Använd aldrig kantskäraren med defekta, saknade eller felaktigt monterade skydd.
g) Följ anvisningarna för att sätta på motorn noggrant och hålla fötterna borta från kniven.
h) Tippa inte om när du sätter på motorn om inte

skäret måste lutas för att starta. Luta i så fall inte mer än absolut nödvändigt och lyft endast delen bort från operatören.

i) Starta inte motorn när en åskådare står framför skärbladen.
j) Placera inte händer eller fötter i närheten eller under de roterande delarna.
k) Stäng alltid av motorn och koppla från batteriet:
1) Innan du tar bort blockeringar.
2) Före kontroll, rengöring eller arbete utförs på skärbladen.
3) Efter att du träffat ett främmande föremål. Kontrollera skärbladen efter skador och utför reparationer innan du använder kantskäraren igen.
4) Om kantskäraren börjar vibrera onormalt (kontrollera omedelbart).
I) Ta alltid bort batteriet från maskinen när du lämnar skärmaskinen.
m) Se alltid till att ventilationsöppningarna är fria från avlagringar.

4. Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att säkerställa att utrustningen är i ett säkert skick.
b) Byt ut slitna eller skadade delar.
c) Försök inte att reparera maskinen såvida du inte är kvalificerad för det.
d) Använd endast utbytesdelar och tillbehör som rekommenderas av tillverkaren.
e) Förvara maskinen utom räckhåll för barn när den inte används.
f) Inspektera och underhåll maskinen regelbundet. Överlåt reparation av maskinen till en auktoriserad reparatör.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en

torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.
s) Varning! Använd inte icke-uppladdningsbara batterier.

SPARA DESSA INSTRUKTIONER

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	VARNING
	Använd hörsel- och ögonskydd
	Kantbladets rotationsriktning
	Håll åskådare på säkert avstånd
	Ivägslungade objekt
	Roterande skärblad
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
Li-Ion	Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej uppeldas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Använd skyddshandskar
	Ta ur batteriet innan du gör justeringar eller utför service eller underhåll.

MONTERING OCH DRIFT

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE DRIFT:

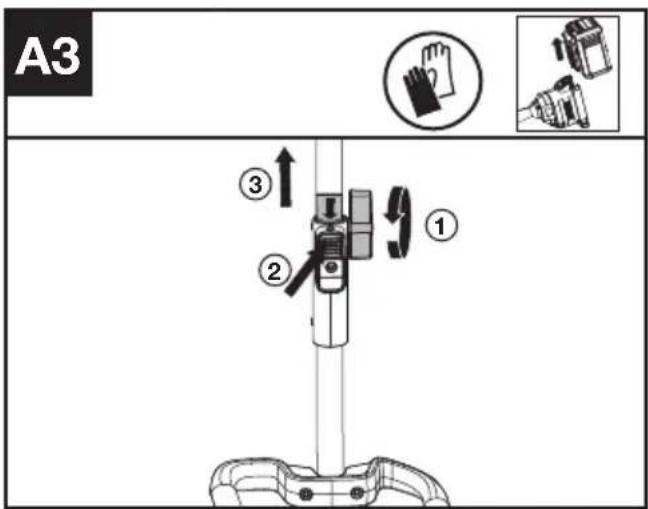

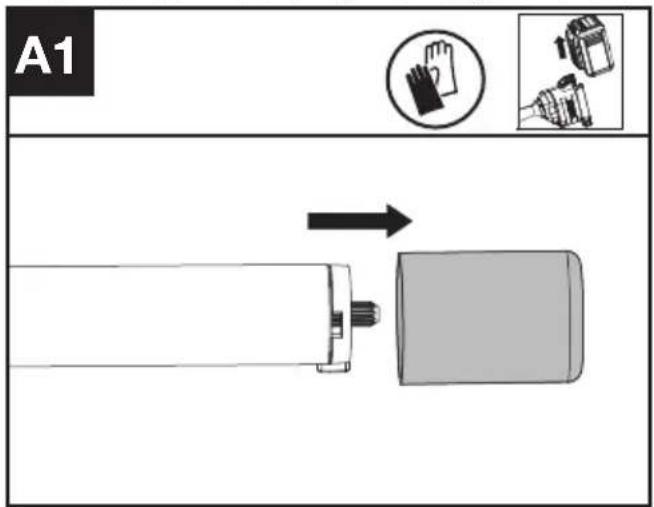

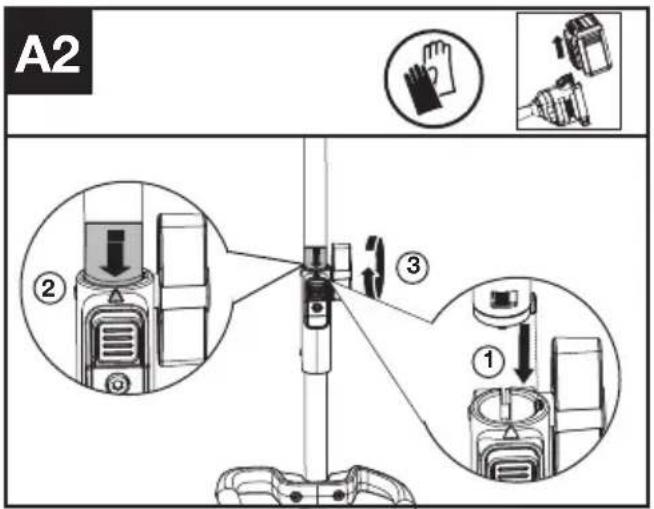

Montering och demontering av krafthuvudtillsatsen. (Se Fig. A1, A2, A3)

1. Avlägsna skyddslocket från tillbehörsskaftets ände.
2. För att montera, rikta in triangelsymbolen på knappen mot piletiketten på tillbehörsskaftet.
3. Tryck samman skaften tills du hör ett "klickljud". Piletikettens kant ska vara nära skaftkopplingens hölje.(Obs: Om det kurviga kanthuvudet inte helt kan sättas in i krafthuvudet, vrid bladet något tills

det är möjligt att helt sätta in skaftet.)

1. Slutför monteringen genom att spänna vredet medurs.
2. För att demontera, lossa på vredet, vrid moturs, tryck på släppknappen och dra isär skaften. Sätt tillbaka skyddslocket på tillbehörsskaftet för att se till att damm och skräp inte tränger in i skaftet.

A1

A2 ② ③ ①

A3 ③ ② ①

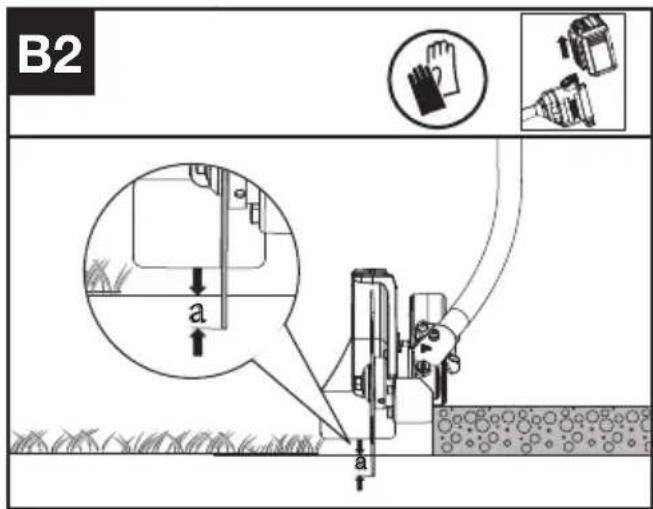

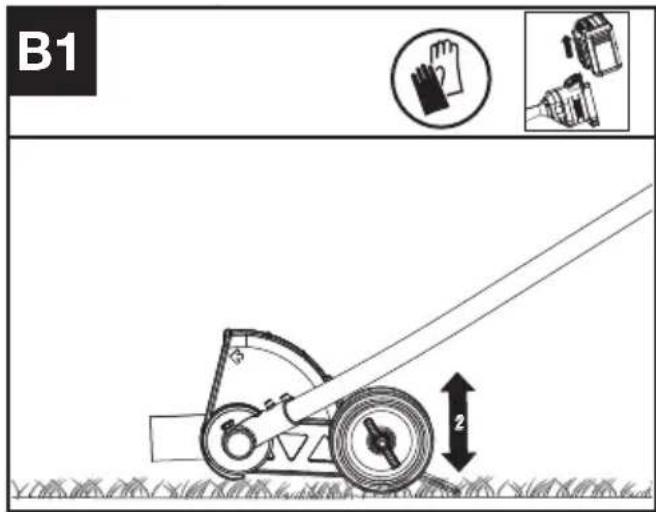

Justera skärhöjden (Se Fig. B1,B2)

1. Stäng av elverktyget och plocka bort batteriet.
2. Lossa på vingmuttern. Skjut hjulet uppåt fr att öka skärdjupet (a) eller nedåt för att minska skärdjupet (a).
3. Det rekommenderas att man justerar djuphjulet

så att kantskären precis vidrör marken eller bryter markytan med högst 0,2 tum (5 mm)

1. Dra åt vingmuttern. Kontrollera skärdjupet när du står i normalt arbetsställning och korrigera det vid behov.

B1 2

B2 a a

OPERATION:

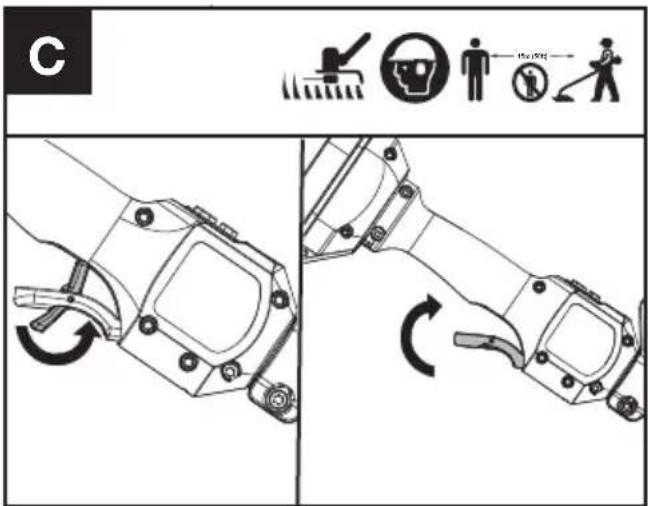

Starta kantskäraren (Se Fig. C)

C

1. Tryck först fram säkerhetslässpak, krama sedan och håll in gasreglage för att starta maskinen.

OBS: Ytterligare detaljer kan hittas i manualen till krafthuvudet.

TRANSPORT

1. Slå av kantskäraren och ta ur batteriet.
2. Vid bortförande av kantskäraren för hand, håll i mitten på skaftet och se till att maskinen är parallell med marken.
3. Vid transport av kantskäraren i ett fordon, sätt fast den och placera den så att den inte tippar eller skadas.

För batteriverktyg

Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

UNDERHÅLL

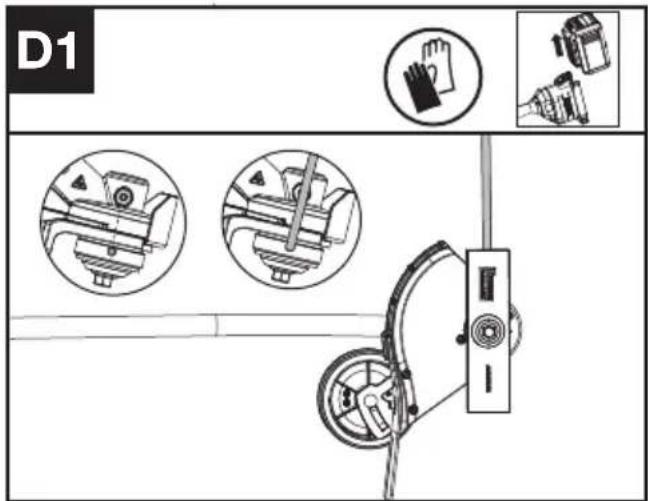

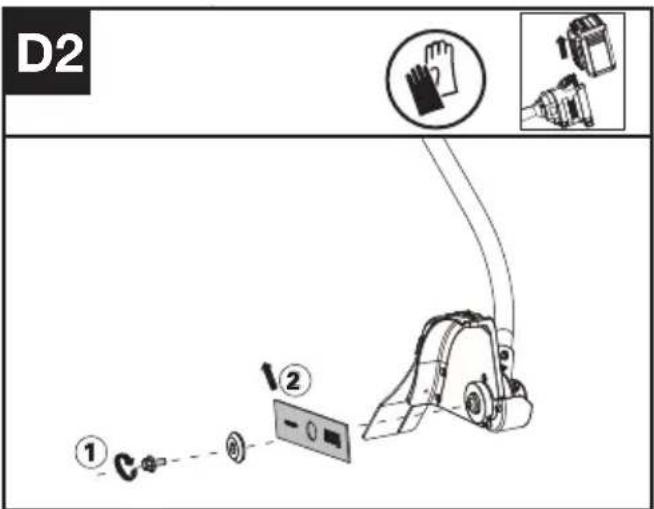

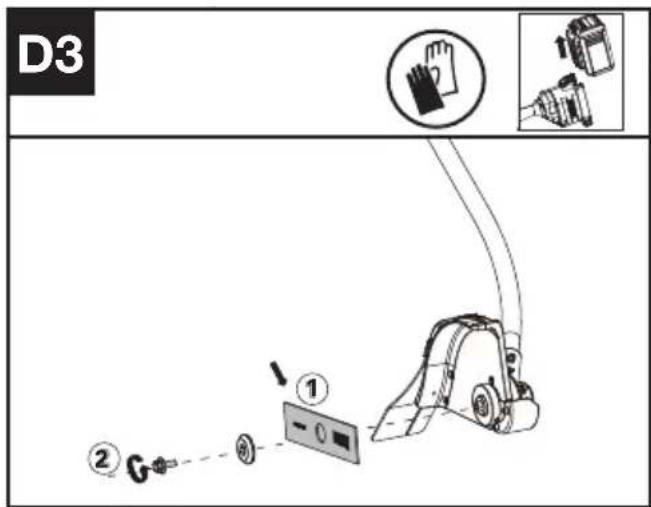

Byta ut bladet (Se Fig. D1, D2, D3)

D1

D2 ① ② ③

1. Rikta in hålet i den inre bladadaptern med skåran i växelhuset och sätt i låsverktyget för att förhindra att det roterar.
2. Lossa på bulten.
3. Byt ut bladet och dra åt bulten till 15–20 Nm (11–15 ft-lb).

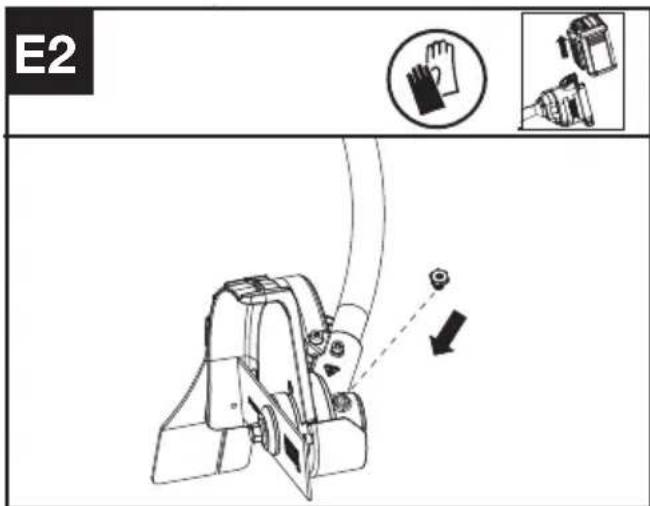

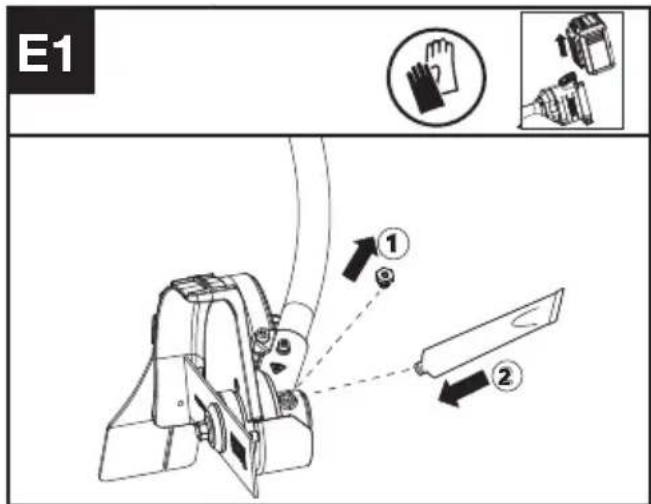

Smörjning av växellådan (Se Fig. E1, E2)

E1 ① ②

E2 ↓

1. Plocka bort skruvpluggen från växelhuset och injicera cirka 5 g fett i växelhuset varje gång.
2. Dra åt skruven.

NOTERA: Smörj växellådan genom oljehålet efter var 50:e timmes drift. För bäst funktion och längre livslängd, smörj växellådan till kantskäraren med kommersiellt tillgängligt(SHELL Gadus S2 V220 1).

RENGÖRING

1. Slå av kantskäraren och ta ur batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
3. Håll uttaget fritt från främmande föremål och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från trimmern innan förvaring.
2. Förvara trimmern på et torr och säker plats utom räckhåll för barn eller annan obehörig person. Ta bort skärverktyget om det inte ska användas under en längre tid.
3. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

KANTSKÄRARE

Problem Möjliga orsaker Korrigerande åtgärder
Batteriindikatorns lysdiod blinkar	Låg batterispänning. Byt ut batteriet.
Lysdioden blinkar rött vid fel	Överbelastning Skärverktyget har låst sig. Stäng av produkten. Plocka bort batteriet. Rengör skärverktyget från oönskade material.
	Problem med temperaturen. Låt produkten svalna.
	Gasreglaget och start/stopp-knappen trycks in samtidigt.	Släpp upp gasreglaget. Utför startsekvensen igen.
	Andra problem	Kontakta serviceagent
Produkten startar inte Smuts	på batteriets kontakter. Rengör batteriets kontakter med tryckluft eller en mjuk borste.
	Batteripaketet är urladdat. Ladda batteripaketet.
	Andra problem Kontakta serviceagent.
Kantskäraren fungerar bara emellanåt	Batteriet är inte helt anslutet till maskinen.	Ta bort och sätt tillbaka batteriet helt.
	Potentiellt elektriskt problem. Kontakta serviceagent.
Överdrivna vibrationer/ oljud.	Problem med balansen på tråden.	Utvärdera bladet för skada, byt ut bladet.
	Jord/skräp ansamlas i bladskyddet.	Rengör bladskyddet och ta bort skräp.
	Problem med skärverktyg. Maskinen defekt.	Byt ut skärverktyget. Kontakta serviceagent.

TEKNISKA DATA

	KAC142
Skärhastighet	5400/7000rpm
Bladstorlek	20 cm
Grad av skydd	IPX4
Maskinens vikt (Naken verktyg)	2.3 kg

KOMBINATIONER AV SKÄRTILLBEHÖR OCH BÄRSYSTEM

Skärtillbehör Bärsystem
20 cm ersättningskantblad	- Axelrem- Ryggsele med batteri

BULLERINFORMATION

Uppmätt ljudtryck	L_pA = 77.1 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka L	_wA = 93.68 dB(A)
K_wA	1.37 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Totala vibrationsvärden (triaxvektorsumma) fastställda enligt EN 62841:

Typisk uppmätt vibrering a _h<2.1 m/s^2

Osäkerhet K < 1,5 m/s²

Det deklarerade totala vibrationsvärdet och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardprovningsmetod och får användas för att jämföra ett verktyg med ett annat.

Det deklarerade totala vibrationsvärdet och det deklarerade bulleremissionsvärdet får också användas vid en preliminär bedömning av exponeringen.

WARNING: Vibrationsemissionsvärdet vid den faktiska användningen av elverktyget kan skilja sig från det deklarerade värdet beroende på hur verktyget används beroende på följande exempel och andra variationer på hur verktyget används:

Hur verktyget används och materialen skärs eller borras.

Verktyget är i gott skick och väl underhållet Använd rätt tillbehör för verktyget och se till att det är skarpt och i gott skick.

Tätheten i greppet på handtagen och om några antivibrationstillbehör används.

Och verktyget används som avsett genom sin design och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om dess användning inte hanteras tillräckligt.

WARNING: För att vara exakt bör en uppskattning av exponeringsnivån under de faktiska användningsförhållandena också ta hänsyn till alla delar av driftcykeln, t.ex. Detta kan avsevärt minska exponeringsnivån under den totala arbetsperioden.

Hjälper till att minimera risken för vibrationsexponering.

Använd ALLTID vassa mejslar, borrar och blad Underhåll detta verktyg i enlighet med dessa instruktioner och förvara välsmord (i förekommande fall)

Om verktyget ska användas regelbundet, investera

sedan i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida all användning av hög vibrationsverktyg under ett antal dagar.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVE- RENSSTÄMMELSE

Vi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Krökt kantskärartillbehör

Typ KAC142 (142-maskinbeteckning, avser

Kantskärare-tillbehör)

Funktion Klipp gräskanter

Uppfyller följande direktiv,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt

Bilaga V

- Uppmätt bullernivå 94 dB (A)

- Deklarerad garanterad bullernivå 96 dB (A)

Standarder överensstämmer med

EN 62841-1, ISO 11789, EN ISO 3744,

EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som godkänts att sammanställa den tekniska filen.

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M C E

2024/3/8

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
