BRUKSANVISNING Mission KR172E.A KRESS

2. I tillegg, när produktet går automatisk

Bruk originalemballasjen när robotgressklipperen skal fraktes over lengre avstander.

1. Ta av skruene på metallplaten.

Ta av metallplaten.

Användare kan se de elektroniska bruksanvisningarna på https://www.kress.com/en/.

Produktsäkerhet

Allmänna & specifika säkerhetsinstruktioner

WARNING Läs igenom alla varningar

och säkerhetsinstruktioner. Underlåtelse

att beakta varningar och säkerhetsinstruktioner kan leda till elstöt, brand och/eller allvarlig personskada.

Läs noga igenom instruktionerna för att kunna använda enheten på ett säkert sätt. Spara alla varningar och säkerhetsinstruktioner för framtida referens.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte har fått instruktioner om hur apparaten används eller övervakas av en person som ansvarar för deras säkerhet.
• Barn måste övervakas för att säkerställa att de inte leker med apparaten.
• Batteriet i denna enhet kan endast bytas ut av skicklig personal.
  WARNING: För att ladda batteriet, använd endast den avtagbara strömförsörjningsenheten som medföljer enheten.

VIKTIGT

LÄS NOGA FÖRE ANVÄNDNING SPARA FÖR FRAMTIDA REFERENS

Säker användningspraxis Utbildning

a) Läs noga igenom bruksanvisningen. Se till att du har förstått instruktionerna och sätt dig in i kontrollerna och hur man använder enheten på rätt sätt.
b) Låt aldrig barn eller personer som inte satt sig in i dessa instruktioner använda enheten. Det kan finnas lokala bestämmelser med åldersgräns för operatören.
c) Operatören eller användaren ansvarar för olyckor eller faror som drabbar andra personer eller deras egendom.

Förberedelser

a) Bekräfta att den virtuella gränsen har upprättats enligt instruktionerna och att den underhålls regelbundet. Inför varje arbetscykel går maskinen runt arbetsområdet för att kontrollera att den virtuella gränsen finns. Finns den inte kommer maskinen att stängas av. Den virtuella gränsen anger arbetsområdet där maskinen tillåts arbeta. RTK-antennen i maskinen känner av när den närmar sig den virtuella gränsen. När maskinen stöter på ett hinder eller närmar sig den virtuella gränsen väljer produkten en ny färdriktning.

b) Inspektera regelbundet området där apparaten ska användas och avlägsna alla stenar, pinnar, trådar och andra främmande föremål.

c) Inspektera regelbundet blad, bladbultar och klippenhet visuellt för att säkerställa att de inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar uppsättningsvis för att bibehålla balansen.

d) Var försiktig med maskiner som har flera blad, eftersom ett roterande blad kan få även de övriga bladen att rotera.

e) WARNING! Gräsklipparen skall ej användas utan att skyddet finns på plats.

Drift

1. Allmänt

a) Använd aldrig enheten med trasiga skydd eller utan att säkerhetsanordningar som t.ex. deflektorer sitter på plats.
b) Placera inte händer eller fötter nära eller under roterande delar. Ställ dig aldrig ivägen för utloppsöppningen.
c) Lyft aldrig upp och bär inte enheten medan motorn är igång.
d) Använd avaktiveringsanordningen från apparaten:

• Innan du tar bort något som fastnat;
• Innan du inspekterar, rengör eller reparerar enheten;
• Efter att ett främmande föremål stötts på för att inspektera maskinen efter skador;
• Om maskinen börjar vibrera på ett onormalt sätt, och att kontrollera eventuella skador innan omstart.

e) Det är inte tillåtet att modifiera robotgräsklipparens originalutformning. Alla modifieringar görs på egen risk.

f) Starta robotgräsklipparen enligt instruktionerna. När strömmen är påslagen, se till att hålla händer och fötter borta från de roterande bladen. För aldrig in händer eller fötter under gräsklipparen.

g) Lyft aldrig upp robotgräsklipparen eller bär den när strömmen är påslagen.
h) Låt inte personer som inte vet hur robotgräsklipparen fungerar, använda den.
i) Lägg ingenting ovanpå robotgräsklipparen eller dess laddningsstation.
j) Använd inte robotgräsklipparen med en defekt bladskiva eller stomme. Använd den inte heller med defekta blad, skruvar, muttrar eller sladdar.
k) Stäng alltid av robotgräsklipparen med strömbrytaren när du inte tänker använda den. Robotgräsklipparen kan bara starta när strömmen är påslagen och rätt PIN-kod har angetts.
l) Håll dina händer och fötter borta från de roterande bladen. Placera aldrig dina händer och fötter nära eller under chassiet när den robotliknande gräsklipparen är i drift.
m) Undvik användning av maskinen och dess kringutrustning i dåliga väderförhållanden, särskilt vid risk för åsknedslag.
n) Vidrör inte de farliga delar när de är i rörelse förrän de har stannat helt.
o) För maskiner som används på offentlig yta, ska varningsskyltarna placeras runt maskinens arbetsyta. De ska visa följande text:
Varning! Automatisk gräsklippare! Håll dig borta från maskinen! Håll koll på barnen!
p) För att undvika skaderisken, stanna vänligen gräsklipparen och bära den till en annan gräsmatta som ska klippas. Dra eller dra aldrig gräsklipparen när den är igång när du byter gräsmattan som ska klippas.

2. När robotgräsklipparen körs automatiskt

a) Låt inte enheten köra automatiskt utan övervakning på områden där det finns husdjur, barn eller andra personer.
b) Ställ in smarttelefonen så att den automatiskt läser skärmen efter 30 sekunder för att förhindra att appen missbrukas av andra.

Underhåll och förvaring

WARNING! När gräsklipparen vänds upp och ner ska strömmen alltid vara avstängd.

Strömmen ska vara avstängd under allt arbete på gräsklipparens underrede, som t.ex. rengöring eller byte av blad.

a) Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så att enheten hålls i säkert bruksskick.
b) Inspektera robotgräsklipparen varje vecka och byt ut slitna eller skadade delar för

säkerhets skull.

c) Kontrollera i synnerhet att varken blad eller bladskiva är skadade. Byt ut alla blad och skruvar uppsättningsvis, så att de roterande delarna behåller sin balans.
d) Se till att endast använda klippdelar av rätt typ vid utbyte.
e) Ladda endast batteriet med den laddare som rekommenderas av tillverkaren. Delaktig användning kan leda till elstöt, överhettning eller läckage av frätande vätska från batteriet.
f) Om elektrolyt skulle läcka ut, spola med vatten/neutraliserande medel, och uppsök läkare om elektrolyten kommer i kontakt med ögon osv.
g) Service av enheten måste utföras i enlighet med tillverkarens instruktioner.

Rekommendation

Koppla enbart maskinen och/eller dess kringutrustning til eluttag som skyddas av jordfelsbrytare med en felström som inte mer än 30 mA.

Övriga risker

För att undvika skador bör duanvänd skyddshandskar när du byter bladen.

Transport

Använd originalförpackningen om robotgräsklipparen ska transporteras en längre sträcka.

Så här lämnar/går du in i arbetsområdet på ett säkert sätt:

a) Tryck på STOP knappen för att stoppa klipparen.
Du valde den fyra siffrorna i PIN-koden när du startade klipparen första gången.
b) Stäng alltid av robotgräsklipparen om du avser att bära den.
c) Du bär robotgräsklipparen i handtaget som sitter på framsidan på robotgräsklipparen. Bär robotgräsklipparen så att bladskivan är bortvänd från din kropp.

Krav för RF-exponering

För att uppfylla kraven för RF-exponering, krävs det att ett separationsavständ på 200mm eller mer upprätthålls mellan denna apparat och människor då apparaten används. För att säkerställa överensstämmelse, rekommenderas ingen användning som sker på närmare håll än detta avständ. Antennen som används för denna sändare får inte finnas på samma plats i anslutning till någon annan antenn

eller sändare.

Det är en klass III-apparat och ska endast strömförsörjas med extra låg säkerhetsspänning som motsvarar märkningen på apparaten.

Säkerhetsvarningar för batteri inne i verktyget

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
h) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
i) Håll batteriet borta från barn.
j) Behåll den ursprungliga bruksanvisningen för framtida användning.
k) Kassera batteriet på rätt sätt.
I) Blanda inte batterier med olika tillverkning, kapacitet, storlek eller typ i enheten.
m)Håll batteriet borta från mikrovågor och högt tryck.
n) Varning! Icke-uppladdningsbara batterier ska inte användas.

Bruksanvisningskrav för trådlös produkt

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.

b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.

c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

- Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan utrustningen och mottagaren.

- Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.

- Kontakta återförsäljaren eller en erfaren radioeller TV-tekniker för att få hjälp.

Symboler

WARNING -

ROBOTGRÄSKLIPARE kan vara farliga om de används på fel sätt. Läs noga igenom bruksanvisningen och sätt dig in i dess innehåll innan du använder din ROBOTGRÄSKLIPARE.

WARNING - Håll ett säkerhetsavständ från enheten när den är igång.

WARNING – Stäng av enheten innan du utför arbete på den eller lyfter upp den.

WARNING – Åk inte på enheten.

Klass III-apparat

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd.

Litiumjonbatteri Denna produkt har markerats med en symbol som är associerad med "separat samling" av alla batteripaket och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan. Batteriet kan vara skadligt för miljön och människors hälsa eftersom det innehåller skadliga ämnen.

Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln, vilket kan orsaka skador på ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.

Tvätta inte maskinen med högtryckstvätt.

Läs bruksanvisningen

1. Ultraljudsgivare (Endast för KR172E.A, KR173E, KR174E)

2. Laddningshög

3. Laddningsyta 16. Kontaktstift

4. Bakre Drivhjul 17. Laddningsbas

5. Regnsensor 18. Strömadapter

6. STOP-Knapp 19. Ästdon För Laddningsbas

7. Display 20. RTK antenn

8. Knappsats 21. Insexnyckel

9. På/Av växla 22. Skruvnyckel till RTK-antenn

10. START knapp 23. Magnetremsa

11. Framhjul 24. Häftklamrar

12. Bladvändskiva 25. Sexkantig skruvmejsel * (Endast för KR174E)

13. Batteripaket * 26. Spänne

14. Handtagsstång

15. Stänkskärm och skiftnyckel

16. Skärblad

17. Stöldskyddad skruv för RTK-antenn

* Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

Tekniska data

Typ KR172E KR172E.A KR173E KR174E (100-199 - maskinbeteckning, anger Gräsklipparrobot)

	KR172E	KR172E.A	KR173E	KR174E
Märkspänning	20V =Max.*
Hastighet utan belastning	2700/min			2600/min
Klippområde	2000m^2		3000m^2	5000m^2
Klippdiameter	20cm			22cm
Klipphöjd	30-60mm
Positioner för klipphöjd	7
Batterityp	Litium-jon
Batterimodell	KA3024			KA3006
Laddningstid cirka	180 min		90 min	72 min
Laddarmodell	KA0200 / KA0201		KA3710/KA3711	KA3719/KA3819
Laddargradering	Ineffekt:100-240V~50/60Hz,38W,Uteffekt: 20V, 1.5A		Ineffekt:100-240V~50/60Hz,90W,Uteffekt: 20V, 3.0A	Ineffekt:100-240V~50/60Hz,190W,Uteffekt: 28V, 5.0A
Enhetsvikt	12kg	12.2kg		12.6kg
Skyddsklass	III
APP	Y
Maximal lutning inomarbetsytan	40%

Tekniska data för antenn

Märkspänning 5V±2%
Drifttemperatur -40°C~85°C
Förvaringstemperatur -40°C~85°C
Band Tx(Mhz) Rx(Mhz) RF uteffekt (Max)
GSM900(B8) 880-915 925-960 33dBm
DCS1800(B3) 1710-1785 1805-1880 30dBm
WCDMA B1	1920-1980 2110-2170 24dBm
WCDMA B8	880-915 925-960 24dBm
LTE-FDD B1	1920-1980 2110-2170 23dBm
LTE-FDD B3	1710-1785 1805-1880 23dBm
LTE-FDD B7	2500-2570 2620-2690 23dBm
LTE-FDD B8	880-915 925-960 23dBm
LTE-FDD B20	832-862 791-821 23dBm
LTE-FDD B28	703-748 758-803 23dBm
LTE-TDD B38 2570-2620 2570-2620 23dBm
LTE-TDD B40 2300-2400 2300-2400 23dBm

Tekniska data för 4G-GPS

4G-modul -GNSS	GNSS GPS Band L1	1575.42+/-1.023
	Galileo band E1	1575.42+/-1.023
	BDS Band E11	1561.098+/-2.046
	GLONASS Band G1	1579.5~1605.8

Bullerinformatio

	KR172E KR172E.A KR173E	KR174E
A-viktat ljudtryck	L_pA = 47.5 dB (A), K_pA = 3.0 dB(A)	L_pA = 50.3 dB (A), K_pA = 3.0 dB(A)
A-viktad ljudnivå	L_wA = 55.5 dB (A), K_wA = 3.0 dB(A)	L_wA = 58.3 dB (A), K_wA = 3.0 dB(A)
Bär hörselskydd när ljudtrycket är högre än		80dB(A) [IMAGE]

begränsas under vissa perioder. Att hålla viloperioder och begränsa arbetstiden till ett minimum kan även behövas. För personligt skydd och för skydd av personer som jobbar i närheten skall lämpligt hörselskydd bäras.

Tillbehör

	KR172E KR172E.A KR173E KR174E
Skruvar för att fästa skivan // / 3
Skruvar för att fästa knivar 9 9 9 18
Laddningsbas 1 1 1 1
Fästspikar för laddningsbas 6 6 6 6
Insexnyckel 1 1 1 1
Skruvnyckel till RTK-antenn	1 1 1 1
Magnetremsa	1 1 1 1
Mätinstrument	2 2 2 2
Blad	9 9 9 18
RTK antenna	1 1 1 1
Häftklamrar	16	16	16	16
Sexkantig skruvmejsel	/// 1
Stänkskärm och skiftnyckel	1 1 1	1
Stöldskyddad skruv för RTK-antenn	1 1 1 1
Batteripaket (KA3024 / KA3006)	1 1 1 1
Laddning (KA0200 / KA0201)	1 1	/	/
Laddning (KA3710 / KA3711)	///	1 /
Laddning (KA3719 / KA3819)	/// 1

Vi rekommenderar att du endast köper originaldelar enligt ovanstående lista från den butik där du köpte enheten. Se tillbehörsförpackningen för mer information. Butikspersonalen kan hjälpa dig och ge råd.

Ändamålsenlig användning

Denna gräsklippare är avsedd för hemmabruk. Den är konstruerad att klippa ofta och hålla gräsmatta finare och i bättre form än någonsin. Beroende på din gräsmattas storlek kan Mission ^TM RTK ^n programmeras att arbeta när som helst eller regelbundet. Den är inte avsedd för grävning, sopning eller snöröjning.

Underhåll

Du måste inspektera din Mission ^TM RTK ^n då och då. Din Mission ^TM RTK ^n jobbar hårt och behöver emellanåt rengöras grundligt samt få vissa delar utbytta när de blir slitna. Använd aldrig Mission ^TM RTK ^n med defekt AV/PÅ knapp.

Stäng av maskinen innan du utför service eller underhåll.

Här nedan informerar vi om hur du tar hand om din Mission ^TM RTK ^n .

1

Skärpa

WARNING: Före rengöring, justering eller utbyte av blad, stäng AV din Mission™ RTK ^n Använd skyddshandskar.

WARNING: Vid byte av blad se till att du byter ALLA blad när något byte görs. Använd alltid nya skruvar när bladen fästs. Detta är viktigt för att säkerställa att bladet hålls kvar och att skivan förblir balanserad. Om inte nya skruvar används kan det orsaka allvarliga skador.

Mission™ RTK ^n klipper inte gräs som andra gräsklippare. Dess skärblad är knivskarpa i fyra kanter och roterar i båda riktningar för maximal kapacitet. Ombyggd profil på kniven förhindrar att klippt gräs fastnar i springan mellan skivan och kniven. Och med nytt material kommer livslängden för varje kniv att vara längre än för andra märken när det är programmerat att klippa varje dag. Kontrollera alltid om knivarna är flisade eller skadade och byt ut dem om de är. När skärbladen är trubbiga och utslitna, bör de bytas ut mot de reservblad som medföljer ditt uppdrag Mission™ RTK ^n . Reservblad finns också hos din närmaste Kress-återförsäljare.

Normalt sett behöver bladen på Mission™ RTK ^n vändas varje månad och bytas ut varje vecka. Hur ofta du byter ut bladen kan justeras beroende på kvaliteten på gräsklippningen. När du byter ut bladen ska du alltså byta ut alla blad samtidigt. Du kan ersätta bladen med en av de reservsatserna och extra bladskruvarna som medföljer din Mission™ RTK ^n .

Innan något byte av Mission™ RTK ^n 's blad görs, stäng av strömmen och ta på skyddshandskar. Följ därefter dessa steg:

1. Vänd försiktigt på din Mission™ RTK ^n .

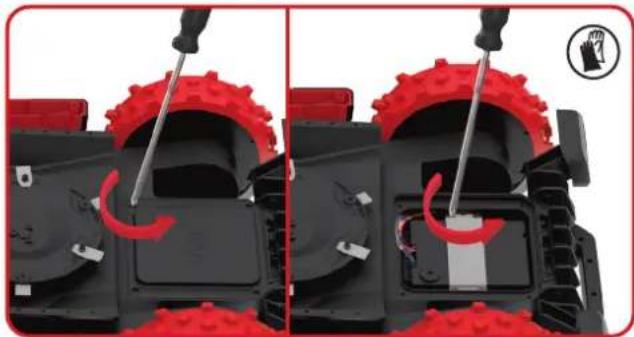

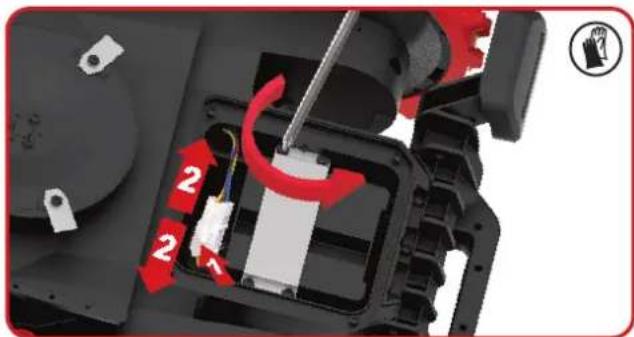

2. Ta bort batterilocket och batteriet.
3. Ta bort skruvarna på bladen med en skruvmejsel.
4. Skruva fast de nya bladen ordentligt.
5. Sätt tillbaka batteriet och batterilocket.

Om din Mission™ RTK ^n har dubbla knivar, ska du följa stegen för att ersätta:

1. Stäng av och vänd Mission™ RTK ^n över försiktigt.
2. Ta bort batterilocket och batteriet.
3. Ta bort de 3 skruvarna som fäster skivan med en sexkantig skruvmejsel.
4. Ta bort disken.
5. Skruva bort de 6 skruvarna som fäster knivarna med en skruvmejsel och ta bort knivarna.
6. Skruva fast de nya knivarna med nya skruvar för att fästa dem.
7. Sätt tillbaka och skruva fast skivorna på undersidan av Mission™ RTK ^h .
8. Sätt tillbaka batteriet och batterilocket.

Viktigt: När du har skruvat fast bladet på bladskivan, kontrollera att bladet kan rotera fritt.

WARNING: Innan du ska rengöra din Mission™ RTK ^n måste du stänga AV den Sätt på skyddshandskar innan du rengör bladskivan. Använd inte rinnande vatten.

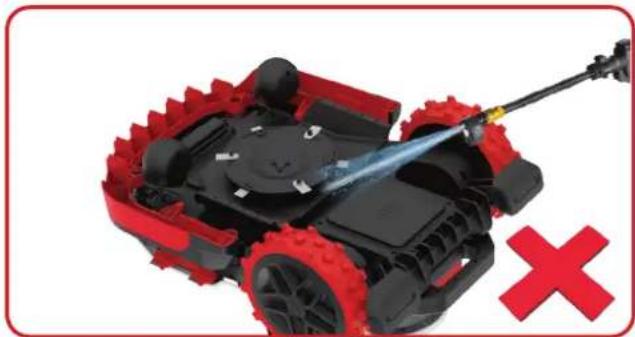

Warning! DIN Mission™ RTK ^n kan endast tvättas med hjälp av en slang! Använd INTE högtryckstvätt på din Mission™ RTK ^n . Högtrycksvatten kan gå in i tätningarna och skada röniska och mekaniska delar.

Din Mission™ RTK ^n kommer att leva längre och må bättre om du rengör den regelbundet. Då Mission™ RTK ^n är en elektrisk maskin bör du vara försiktig vid rengöring. Rengöring av slangvatten stöds.Det är bäst att använda en sprejflaska fylld med vatten. Vid rengöring av maskinens hölje använd en mjuk borste eller en ren trasa och undvik att använda rengöringsmedel eller polish. Slutligen, se till att ta bort all uppsamlat gräsklipp och skräp.

Återigen är det viktigt att du stänger AV din Mission™ RTK ^n och att du använder skyddshandskar när du rör vid bladskivan.

Först, vänd din Mission™ RTK ^i upp och ned för att visa undersidan. På undersidan kan du se bladskivan, den omgivande motorramboxen och framhjul och drivhjul. Rengör alltihop noggrant med en mjuk borste eller en fuktig trasa. Rengöring av slangvatten stöds.

Rotera bladskivan för att kontrollera att den roterar fritt. Kontrollera att bladen kan rotera fritt runt fästskruvarna. Ta bort eventuella blockage.

VIKTIGT: Ta bort allt skräp så att det inte får bladskivan att spricka. Till och med en minimal spricka kan försämra gräsklipparens effekt.

C. Rengöring av kontaktstift och laddbleck

Rengör kontaktstiften på laddningsstationen och laddningsremsan på Mission™ RTK ^n med en trasa. Ta bort ansamlade gräsrester och smuts runt kontaktstiften och laddningsremsorna med regelbundna mellanrum för att se till att Mission™ RTK ^n laddas ordentligt varje gång.

3

Batterilivstid

Hjärtat i din Mission™ RTK ^n är dess 20V litiumjonbatteri. För korrekt förvaring av batteriet, förvara det fulladdat på en kall och torr plats mellan -20°C\~+60°C.

HUOMAA: Mission™ RTK ^n rekommenderade användningstemperatur är 0°C - 55°C.

• Hur lång klippsäsongen är i din region
• Hur många timmar din Mission ^TM RTK ^n klipper gräs per dag
• Hur du sköter batteriet under förvaring

Mission™RTK ^n kan laddas manuellt.

1. Anslut laddningsbasen till en lämplig strömkälla. Laddningsenhetens gröna ljus kommer att lysa.
2. Docka den avstängda Mission™ RTK ^n manuellt inom laddningsbasens räckvidd.
3. Laddningsenhetens gröna ljus kommer att bli röd, kommer Mission™ RTK ^n att börja ladda.

Din Mission™ RTK ^n kommer att leva längre och hålla sig friskare om den får gå i ide på vintern. Därför rekommenderar vi att du förvarar din Mission™ RTK ^n i ett uthus eller ett garage under vintern. Innan du stuvar undan din Mission™ RTK ^n inför vintern ska du:

• Rengöra din Mission ^TM RTK ^n noggrant

• Ladda batteriet fullt

• Stänga av gräsklipparen

För att maximera batteriets livstid rekommenderas du att ladda det fullt innan du stuvar undan det inför vintern.

WARNING: Skydda undersidan av Mission™ RTK ^n enheten från vatten. Förvara ALDRIG Mission™ RTK ^n enheten upp och ner utomhus.

OBS: När du tar fram din Mission™ RTK ^n efter vinterförvaringen, kontrollera att laddningsytorna och kontaktstiften är rena. Du kan använda en fin smärgelduk för att rengöra dem. Genom att använda appen, se till att datumet och tiden stämmer och låt Mission™ RTK ^n fortsätta med sin favoritsyssla: klippa gräset.

5

Byta ut batteriet

WARNING: För ON/OFF-knappen till OFF innan du utför en justering, utbyte eller reparation.

Före utbyte av blad, stäng AV din Mission™ RTK ^n Använd skyddshandskar.

När du behöver byta batteri, följ dessa steg: (Endast för KR172E och KR172E.A och KR173E)

1. Vänd försiktigt på din Mission™ RTK ^n .
2. Ta bort de skruvarna som håller fast batteriet. Ta bort batteriluckan.

1. Skruva bort skruvarna på plåten.

Ta bort plåten.

1. Tryck ned spärren och frigör kontakterna som bilden visar. Lyft ut batterilådan försiktigt.

OBS: Dra inte i några sladdar. Håll kontakterna och lossa spärren.

1. Öppna batterilådan och lyft sedan ut batteriet försiktigt. Byt ut det gamla batteriet mot det nya.

2. Sätt tillbaka batterilådan på plats och koppla in kontakterna. Sätt tillbaka plåten.

3. Sätt tillbaka locket i sin position och montera fast skruvarna.

När du behöver byta batteri, följ dessa steg: (Endast för KR174E)

1. Vänd försiktigt på din Mission™ RTK ^n .
2. Ta bort de skruvarna som håller fast batteriet. Ta bort batteriluckan.

3. Skruva bort skruvarna på plåten.
   Ta bort plåten.

4. Koppla ur kontakten. Byt ut det gamla batteriet mot det nya. Anslut sedan kontakten..

5. Sätt tillbaka plåten. Sätt tillbaka locket i sin position och montera fast skruvarna.

'Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler.

Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd.

För batteriverktyg:

Information angående säker hantering av använda batterier

I slutet av apparatens livslängd, ta bort batteripaketet säkert innan du gör dig av med apparaten. Kasta inte batterier i vanligt avfall eller släng dem i sopkorgen. Kasta inte heller batteriet tillsammans med maskinen. Ta bort det använda batteripaketet från apparaten och lämna in det på närmaste eller bekväma återvinningsanläggning. Vid tveksamheter, kontakta din lokala miljöskyddsavdelning. Batterier kan komma in i vattenkretsen om de inte hanteras korrekt, vilket kan vara skadligt för ekosystemet. Släng inte bort använda batterier som osorterat hushållsavfall.

Vi, Positec Technology (China) Co., Ltd, förklarar härmed att nedanstående produkter som täcks av detta dokument överensstämmer med tillämpliga säkerhetskrav i schema ett i produktsäkerhets- och telekommunikationsinfrastrukturen (Säkerhetskrav för relevanta anslutningsbara produkter) förordningar 2023 ("Säkerhetskrav")

Observera att detta uttalande om överensstämmelse, inklusive den definierade supportperioden som anges häri, endast gäller produkter som säljs i Storbritannien.

Positec Technology (China) Co., Ltd välkomnar synpunkter på potentiella sårbarheter i mjukvaran så att vi kan vidta lämpliga åtgärder för att upprätthålla säkerheten för våra produkter och system. Information om hur du rapporterar säkerhetsfrågor, problem eller möjliga incidenter till produktsäkerhetsteamet finns här:

Länk: https://security.positecgroup.com

Felsymptom

Om din Mission™ RTK ^n inte fungerar som den ska, följ felsökningsguiden nedan. Om felet kvarstår, kontakta din återförsäljare.

Symptom Orsak Löshing
Lysdioden på laddningsstationen tänds inte.	Det finns ingen ström.	Kontrollera att laddningsbasen är korrekt ansluten till laddaren och att laddaren är ansluten till en lämplig strömkälla.
MissionTM RTKn kan inte docka korrekt med laddningsbasen.	Magnetremsan är placerad åt fel håll.	Kontrollera att magnetremsan inte är placerad åt fel håll. När den är korrekt placerad, är den gröna remsan på magnetremsan vänd bort från laddningsbasen.
Maskinen får slut på ström men återgår inte till laddningsbasen.	Ingen virtuell laddningsbas är kartlagd.	Bygg om kartan och lägg till den virtuella laddningsbasen.
	Långden på magnetremsan är mindre än 2,5 m.	Långden på magnetremsan ska vara längre än 2,5 m.
När MissionTM RTKn går utför, överskrider den gränslinjen.	Vinkeln på gränslinjen är mycket skarp.	Försök att undvika scenarier i layouten med skarpa vinklar.
När MissionTM RTKn är påslagen, trycks startknappen, men MissionTM RTKn fungerar inte.	MissionTM RTKn befinner sig utanför arbetsområdet.	Flytta MissionTM RTKn in i arbetsområdet.
	Dålig positionerad signal	Hitta en öppen plats, vänta tills signallampan för positionen lyser grönt och tryck sedan på startknappen.
MissionTM RTKn avger inget larm när den är utanför Geo-stängslet.	MissionTM RTKn programvara är inte den senaste versionen.	Uppdatera programvaran med den senaste versionen för MissionTM RTKn.
	MissionTM RTKn är avstängd. Slå på	Mission TM RTKn.
MissionTM RTKn är parkerad mitt på hindret.	Hindren runt omkring MissionTM RTKn är relativt små, och MissionTM RTKn lyckas inte ta sig ur problemet.	Ställ in området där MissionTM RTKn är lätt fångad som förbjudet område.
	MissionTM RTKn sensor beter sig onormalt	Öppna MissionTM RTKn diagnostiska sida på APPEN och kontrollera status för sensor.
Det går inte att läsa loggen	Formatet på U-disken är inte FAT32.	Konvertera formatet på U-disken till FAT32.
MissionTM RTKn står parkerad runt väggen och kan inte startas, och lampan för positionering lyser alltid rött.	MissionTM RTKn arbetar i det skuggade området för länge, vilket utlöser säkerhetsskyddet.	Försök undvika att MissionTM RTKn klipper i områden med för mycket skugga.
	Det finns för många väggar eller träd i området, vilket blockerar signalen för positionering

Deklaration om överensstämmelse

Vi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Deklarerar härmed att denna produkt,

Beskrivning Gräsklipparrobot

Typ KR172E; KR172E.A; KR173E; KR174E (100-199- maskinbeteckning, anger Gräsklipparrobot)

(År, artikelnummer och serienummer uppges på sista sidan. Det fullständiga serienumret står tydligt på gräsklipparens förpackningen) med batteriladdare KA0200 / KA0201/ KA3710 / KA3711 / KA3719 / KA3819 laddningsstation KA0074

Funktion Gräsklippning

Serienummer Det kan hittas på märkningsetiketten

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC, 2014/53/EU

2000/14/EC ändrad senast 2005/88/EC

- Förfarande för bedömning av överensstämmelse enligt

- Uppmätt ljudeffektnivå

- Deklarerad garanterad ljudeffektnivå

KR172E KR172E.A KR173E

Annex V

55.5 dB (A)

59 dB (A)

KR174E

Annex V

58.3 dB (A)

61 dB (A)

Standarder överensstämmer med,

För gräsklippare: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014

+A13:2017+A1:2019+A2:2019+A14:2019+A15:2021+A16:2023, EN IEC 62311:2020, EN IEC 55014-

1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021+A2:2024, EN 61000-3-3:2013+A1:20

19+A2:2021+AC:2022

För ultraljudsmodul: EN 55011: 2016+A11:2020

För 4G+GPS modul: EN 301 489-1 V2.2.3, EN 301 489-19 V2.2.1, EN 301 489-52 V1.2.1, EN 301 511

V12.5.1, EN 301 908-1 V15.2.1, EN 301 908-13 V13.2.1, EN 303 413 V1.2.1, EN 301 908-2 V13.1.1

För laddare: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A

13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

För buller: EN ISO 3744:1995

För RoHS: EN IEC 63000:2018

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany

M A

2025/03/28

Allen Ding

Vice chefsingenjör, tester och certifiering

Behörig att utfärda överensstämmelsedeklarationen på uppdrag av tillverkaren

Positec Technology (China) Co., Ltd.

Deklaration om överensstämmelse

Vi,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På Positecs vägnar förklara att produkten,

Beskrivning Batteripaket

Typ KA3024; KA3006

Funktion Tillhandahålla energi för elverktyg, trädgårdsredskap och liknande produkter

Serienummer Det kan hittas på märkningsetiketten

Uppfyller följande direktiv,

(EU) 2023/1542, 2011/65/EU & (EU) 2015/863

Standarder överensstämmer med,

EN 62133-2:2017, EN 62133-2:2017/A1:2021

EN IEC 63000:2018

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M€ CE

2025/03/28

Allen Ding

Vice chefsingenjör, tester och certifiering

Behörig att utfärda överensstämmelsedeklarationen på uppdrag av tillverkaren

Positec Technology (China) Co., Ltd.
