INSTRUKCJA OBSŁUGI KG560E.9 KRESS

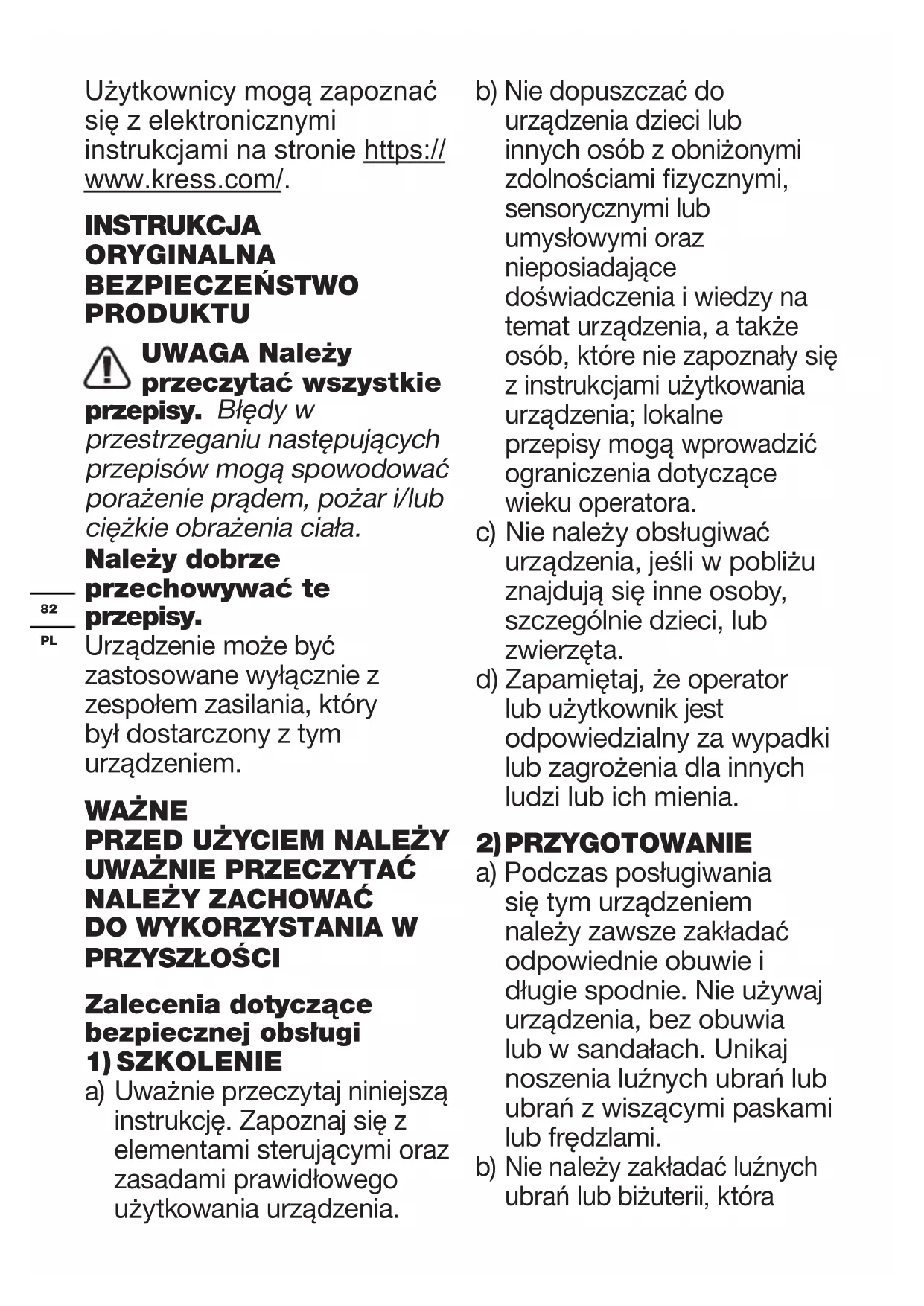

Użytkownicy mogą zapoznać się z elektronicznymi instrukcjami na stronie https:// www.kress.com/. INSTRUKCJA ORYGINALNA BEZPIECZEŃSTWO PRODUKTU UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Urządzenie może być zastosowane wyłącznie z zespołem zasilania, który był dostarczony z tym urządzeniem. WAŻNE

Zalecenia dotyczące bezpiecznej obsługi

a) Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia. b) Nie dopuszczać do urządzenia dzieci lub innych osób z obniżonymi zdolnościami zycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, a także osób, które nie zapoznały się z instrukcjami użytkowania urządzenia; lokalne przepisy mogą wprowadzić ograniczenia dotyczące wieku operatora. c) Nie należy obsługiwać urządzenia, jeśli w pobliżu znajdują się inne osoby, szczególnie dzieci, lub zwierzęta. d) Zapamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla innych ludzi lub ich mienia.

a) Podczas posługiwania się tym urządzeniem należy zawsze zakładać odpowiednie obuwie i długie spodnie. Nie używaj urządzenia, bez obuwia lub w sandałach. Unikaj noszenia luźnych ubrań lub ubrań z wiszącymi paskami lub frędzlami. b) Nie należy zakładać luźnych ubrań lub biżuterii, która83

mogła by dostać się do wlotu powietrza. Długie włosy należy zabezpieczyć, aby nie dostały się do wlotów powietrza. c) Używać środków do ochrony słuchu oraz okularów ochronnych. Środki ochronne należy stosować przez cały czas pracy z urządzeniem. d) Urządzenie należy używać wyłącznie w jego właściwej pozycji oraz na twardym, równym podłożu. e) Zabrania się eksploatacji urządzenia na powierzchni utwardzonej żwirem, ponieważ odłamki żwiru lub innego materiału mogą spowodować obrażenia obsługi lub innych osób. f) Przed przystąpieniem do eksploatacji urządzenia należy wzrokowo skontrolować, czy elementy elementy mocujące są poprawie zamontowane, następnie czy obudowa nie jest uszkodzona oraz czy osłony i ekrany są zamontowane na właściwym miejscu. W celu zabezpieczenia poprawnego działania urządzenia należy wymienić zużyte lub uszkodzone elementy poszczególnych zespołów. Wymienić uszkodzone lub nieczytelne tabliczki.

a) Przed uruchomieniem urządzenia należy upewnić się, czy zbiornik jest pusty. b) Nie zbliżać się do otworu wlotowego. c) Nie zbliżać rąk lub innych elementów ciała lub odzieży do zbiornika, otworu wylotowego lub innych elementów ruchomych urządzenia. d) Przez cały czas pracy z urządzeniem utrzymuj właściwą równowagę i postawę roboczą. Nie nachylać się. e) Podczas pracy z urządzeniem, zawsze należy stać poza strefą wyładunku. f) Jeśli urządzenie zacznie wydawać nietypowy dźwięk lub pojawią się drgania, należy natychmiast wyłączyć zasilanie i poczekać do całkowitego zatrzymania się urządzenia. Wyjąć akumulator z urządzenia a przed ponownym uruchomieniem i obsługą urządzenia wykonać następujące czynności:

i) skontrolować uszkodzenia;

ii) wymienić lub zreperowa

uszkodzone części;84

iii) skontrolować i dokręcić

wszystkie poluzowane części. g) Unikaj gromadzenia się przetworzonego materiału w stree wyładowczej; może to uniemożliwić prawidłowe rozładowania oraz być przyczyną odrzutu materiału poprzez otwór wlotowy. h) Jeśli maszyna zostanie uniedrożniona, należy odłączyć zasilanie a przed przystąpieniem do usunięcia osadów, wyjąć akumulator z urządzenia.

i) Nigdy nie należy używać

urządzenia z uszkodzonymi osłonami lub ekranami, albo bez urządzeń ochronnych. j) Źródło zasilania należy utrzymywać w czystości, aby zapobiec uszkodzeniu źródła zasilania lub ewentualnego pożaru. k) Zabrania się przemieszczania urządzenia z włączonym źródłem zasilania. l) Należy zawsze odłączyć urządzenie od źródła zasilania (np. wyjąć akumulator z urządzenia) - przy każdorazowym odejściu od urządzenia, - przed przystąpieniem do usuwania zatorów lub czyszczeniu otworu wylotowego, - przed przeglądem, czyszczeniem lub innymi pracami; m)Unikać obsługi maszyny przy złej pogodzie, szczególnie jeśli istnieje ryzyko porażenia piorunem.

PRZECHOWYWANIE a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo pracy, należy okresowo dokręcać wszystkie nakrętki i śruby. b) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. c) Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. d) Urządzenie należy przechowywać w suchym miejscu, niedostępnym dla dzieci. e) Przed przystąpieniem do prac serwisowych, konserwacyjnych lub zmagazynowani urządzenia, wymiany wyposażenia dodatkowego, należy odłączyć urządzenie od źródła zasilania, upewnić się, czy wszystkie elementy maszyny są całkowicie nieruchome. Przed przystąpieniem85

do kontroli lub regulacji, itp. należy poczekać do całkowitego schłodzenia maszyny, Urządzenie należy utrzymywać w czystości. f) Urządzenie przechowywać w suchym miejsce poza zasięgiem dzieci. g) Przed zmagazynowaniem urządzenia, odczekać do jego całkowitego schłodzenia. h) Nigdy nie próbować zastąpić funkcji blokady. INSTRUKCJA BEZPIECZEŃSTWA

AKUMULATORA a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora. b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną. f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie86

suchym. h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze

i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia. j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz. k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność. l) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. m)Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. n) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. o) Zachowaj oryginalne instrukcje produktu do wglądu. p) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. q) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami. r) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów. s) Nie wyjmuj baterii z oryginalnego opakowania do momentu zastosowania w urządzeniu. t) Kieruj się poprawną biegunowością wyznaczoną za pomocą symboli plus (+) i minus (–) na baterii / akumulatorze. SYMBOLE Zapoznać się z instrukcję użytkownika OSTRZEŻENIE87

Używać ochrony wzroku Nie wystawiać na działanie deszczu Używać ochrony słuchu Należy zachować bezpieczną odległość o przechodniów. Ostrzeżenie o niebezpieczeństwie Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego Przed przystąpieniem do wymiany akcesoriów upewnić się, że akumulator został wyjęty. Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje. Nie wrzucać do ognia Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.

Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE Typ KG560E .9 (5 - oznaczenie maszyny, Dmuchawy bezprzewodowej) KG560E .9 Napięcie 60 V Max.* Maksymalna objętość powietrza 1275 m

(tryb objętości powietrza) Maksimum prędkości powietrza 215 km/h (tryb prędkości powietrza) Waga maszyny 2.3 kg

• Napięcie mierzone bez obciążenia roboczego. Początkowe napięcie akumulatora osiąga maksymalnie 60 V. Napięcie nominalne to 54 V.

HAŁASU Ważone ciśnienie akustyczne

Ważona moc akustyczna

Używać ochrony słuchu. INFORMACJE

Typowa wibracja ważona

Niepewność K = 1.5 m/s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk. OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Dmuchawa jest przeznaczona do wydmuchiwania zanieczyszczeń. Nie jest przeznaczona do użytku wewnętrznego ani do oporządzania zwierząt. PRZED PRACĘ

MONTAŻ I DEMONTAŻ RURY DMUCHAWY

W celu montażu (Rys. A) - Wyreguluj rowek i wepchnij rurę w obudowę dmuchawy do usłyszenia kliknięcia W celu demontażu (Rys. B) - Wciśnij przycisk zwalniania rury i wyciągnij ją.

WYJMOWANIE LUB ZAKŁADANIE

AKUMULATORKÓW W celu instalacji (Rys. C) - Po naładowaniu włóż pakiet baterii do portu narzędzia. Zwykłe popchnięcie i lekki docisk będą wystarczające. W celu wyjęcia (Rys. D) - Wciśnij przycisk zwalniania baterii, aby odłączyć ją od narzędzia. OBSŁUGA TRYB PRĘDKOŚCI POWIETRZA (Rys.E) UWAGA: Dmuchawa jest w trybie prędkości powietrza, jak w stanie zapakowanym. - Tryb prędkości powietrza jest zalecany do czyszczenia trawy, jak pokazano na Rys. G1. TRYB OBJĘTOŚCI POWIETRZA (Rys.F1,F2) - Wciśnij przycisk zwalniania dyszy i przesuń ją w przód na tryb objętości powietrza. - Natomiast tryb objętości powietrza zaleca się do czyszczenia twardego podłoża, takiego jak cement, jak pokazano na Rys. G2. UWAGA: Aby zmienić tryb, przesuń wstecz na tryb prędkości powietrza. ABY URUCHOMIĆ Kontrola pokrętłem zmiennej prędkości (Rys. G1, G2): Pokrętłem zmiennej prędkości obracaj w prawo lub w lewo w celu zwiększania lub zmniejszania prędkości nadmuchu / objętości powietrza przełącznikiem 3-stopniowym. WSKAZÓWKA: Gdy pokrętło zmiennej prędkości znajduje się w pozycji „O”, dmuchawy nie można uruchomić. Przekręć pokrętło zmiennej prędkości na żądaną prędkość, co uruchomi dmuchawę. ABY ZATRZYMAĆ (RYS. G3) Obróć pokrętło zmiennej prędkości zgodnie z ruchem wskazówek zegara do pozycji „O” lub naciśnij spust i zwolnij go, aby szybko zatrzymać. Po każdym użyciu przekręć pokrętło zmiennej prędkości zgodnie z ruchem wskazówek zegara do pozycji „O”. WSKAZÓWKA: Po zakończeniu szybkiego zatrzymania funkcja wybierania zmiennej prędkości nie będzie działać, dopóki spust przepustnicy nie zostanie całkowicie wciśnięty.

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

– Podczas pracy urządzenia trzymać rurę dmuchawy ok. 8’’ nad ziemią. – Używać ruchu zamiatającego z jednej strony w drugą. Posuwać się wolno utrzymując nagromadzone zanieczyszczenia/liście przed sobą. – Po zdmuchnięciu zanieczyszczeń/liści na kupkę łatwiej się jej pozbyć. OSTRZEŻENIE! - Nie należy kierować dmuchawy w kierunku twardych obiektów, takich jak gwoździe, śruby lub kamienie. - Nie należy używać dmuchawy w pobliżu przechodniów lub zwierząt domowych. - Należy zachować szczególną ostrożność podczas czyszczenia zanieczyszczeń ze schodów lub innych ograniczonych obszarów. - Należy zakładać goggle ochronne lub inne odpowiednie zabezpieczenie oczu, długie spodnie i buty. PRZYCISK TURBO POBUDZANIA MOCY (RYS.

- Wciśnij przycisk turbo zwiększania mocy podczas pracy, aby chwilowo zwiększyć przepływ powietrza do poziomu maksymalnego - Zwolnij przycisk Turbo, dmuchawa powróci do poprzednio wybranej prędkości. UWAGA: Przycisk turbo stymulacji mocy może znacząco zwiększyć przepływ powietrza i może być89

stosowany do czyszczenia trudnego lub mokrego gruzu. CZYSZCZENIE URZĄDZENIA Urządzenie należy regularnie czyścić. Ostrzeżenie! Utrzymywać suchość produktu. Nie spryskiwać wodą pod żadnym pozorem. - Do czyszczenia urządzenia używać jedynie łagodnego mydła i nawilżonej szmatki. - Nie stosować żadnych detergentów, środków czyszczących lub rozpuszczalników mogących zawierać środki chemiczne, które mogą powaznie uszkodzić tworzywo sztuczne. - W urządzeniu stosowane są łożyska samosmarujące, dlatego smarowanie nie jest wymagane. ZASADY OCHRONY ŚRODOWISKA Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi. Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych. DEKLARACJA ZGODNOŚCI My, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany W imieniu rmy Positec zaświadczam, że produkt Nazwa Dmuchawa bezprzewodowa Typ KG560E.9 (5 - oznaczenie urządzenia, Dmuchawy bezprzewodowe) Funkcje Zdmuchiwanie Jest zgodny z następującymi dyrektywami 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC zmieniona dyrektywą 2005/88/EC 2000/14/EC zmieniona dyrektywą 2005/88/EC: - Procedura oceny zgodności zgodna z Aneksem V Dyrektywy - Moc dźwięku 98.1 dB (A) - Deklarowana gwarantowana moc dźwięku 101 dB (A) Normy są zgodne z, EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2021/01/21 Allen Ding Zastępca głównego inżyniera, testowanie i certykacja Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China90
