KG584 - Blåsare KRESS - Gratis bruksanvisning och manual

Produkttyp	Trådlös blåsare
Märke	Kress
Modell	KG584
Drivning	Litiumjonbatteri 40 V max (2 × 20 V max)
Maximal lufthastighet	290 km/h
Ljudtrycksnivå (LpA)	71,18 dB(A) (K=3 dB)
Ljudeffektnivå (LwA)	80,1 dB(A) (K=3 dB)
Vibration (uppmätt värde)	< 1,24 m/s² (K=3 m/s²)
Rekommenderade batterier	KAB04 20 V, 4,0 Ah
Rekommenderad laddare	KAC04 4,0 A
Blåsfunktioner	Variabel hastighet 3 lägen + Turboknapp
Ändamålsenlig användning	Blåsa av skräp utomhus (trädgård, gräsmatta)
Användningstider	Omgivningstemperatur verktyg/batteri: 0 °C till 45 °C
Rekommenderad laddningstemperatur	0 °C till 40 °C
Obligatorisk säkerhetsutrustning	Skyddsglasögon, hörselskydd, långa byxor, slutna skor
Underhåll och rengöring	Rengör med mild tvål och en fuktig trasa. Spruta inte vatten. Lagren är självsmörjande.
Förvaring	På en torr plats, utom räckhåll för barn, efter avsvalning. Ta bort batteriet.
Reservdelar och reparerbarhet	Använd endast originalreservdelar från Kress. Kontakta återförsäljaren eller kundtjänst.

Vanliga frågor - KG584 KRESS

Hur laddar man batteriet till Kress KG584-blåsaren?

Batteriet är inte laddat vid köp. Använd medföljande laddare KAC04. Anslut laddaren till ett vägguttag, sätt i batteriet. Ladda alltid båda batterierna samtidigt. Idealladdningstemperatur är mellan 0°C och 40°C. Se laddarens manual för mer information.

Vilka batterier kan jag använda med KG584?

KG584 fungerar med två Kress 20 V-batterier av typ KAB04 (4,0 Ah). Använd alltid två identiska batterier och ladda dem samtidigt. Använd inte batterier från andra märken eller med olika kapacitet.

Hur monterar man koncentratorns munstycke?

Se figur A1 i manualen. Det är bara att trycka fast koncentratorns munstycke på blåsarens framsida tills det klickar fast. Inga verktyg behövs.

Hur använder man Turboknappen?

Slå först på blåsaren och välj en hastighet (1, 2 eller 3). Tryck och håll in Turboknappen för maximalt luftflöde, idealiskt för fuktigt eller tungt skräp. Släpp för att återgå till föregående hastighet.

Vilka säkerhetsföreskrifter gäller vid användning?

Använd alltid skyddsglasögon, hörselskydd, långa byxor och slutna skor. Blås inte mot människor eller djur. Luta dig inte för långt fram och håll balansen. Stäng av apparaten innan du lägger ner den: motorn fortsätter några sekunder efter avstängning.

Hur rengör man KG584-blåsaren?

Använd en fuktig trasa med mild tvål. Spruta aldrig vatten på verktyget. Använd inte starka rengöringsmedel eller lösningsmedel. Lagren är självsmörjande, ingen extra smörjning behövs.

Vad gör man om blåsaren blir blockerad?

Stäng omedelbart av apparaten, ta bort batteriet. Låt alla rörliga delar stanna helt. Rensa skräp för hand. Innan du startar om, inspektera verktyget för eventuella skador.

Hur förvarar man blåsaren?

Förvara verktyget på en torr plats utom räckhåll för barn. Låt det svalna innan förvaring. Ta alltid bort batteriet. Undvik direkt solljus och värme.

Vilken ljudnivå har KG584?

Ljudtrycksnivån är 71,18 dB(A) och ljudeffektnivån är 80,1 dB(A). Det rekommenderas att bära hörselskydd vid användning.

Kan jag använda blåsaren i regn?

Nej, använd aldrig apparaten i regn eller fuktiga förhållanden. Undvik även att använda den i dåligt väder, särskilt vid åskrisk. Verktyget är inte avsett för inomhusbruk.

BRUKSANVISNING KG584 KRESS

Säkerhetsvarningar 92

Montering & Hantering....96

Rengöring....98

Specifikationer....98

Miljöskydd....99

Deklaration Om Överensstämmelse....99

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet för att möta kraven för din gräsmatta och trädgård.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkt under dess brukstid, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

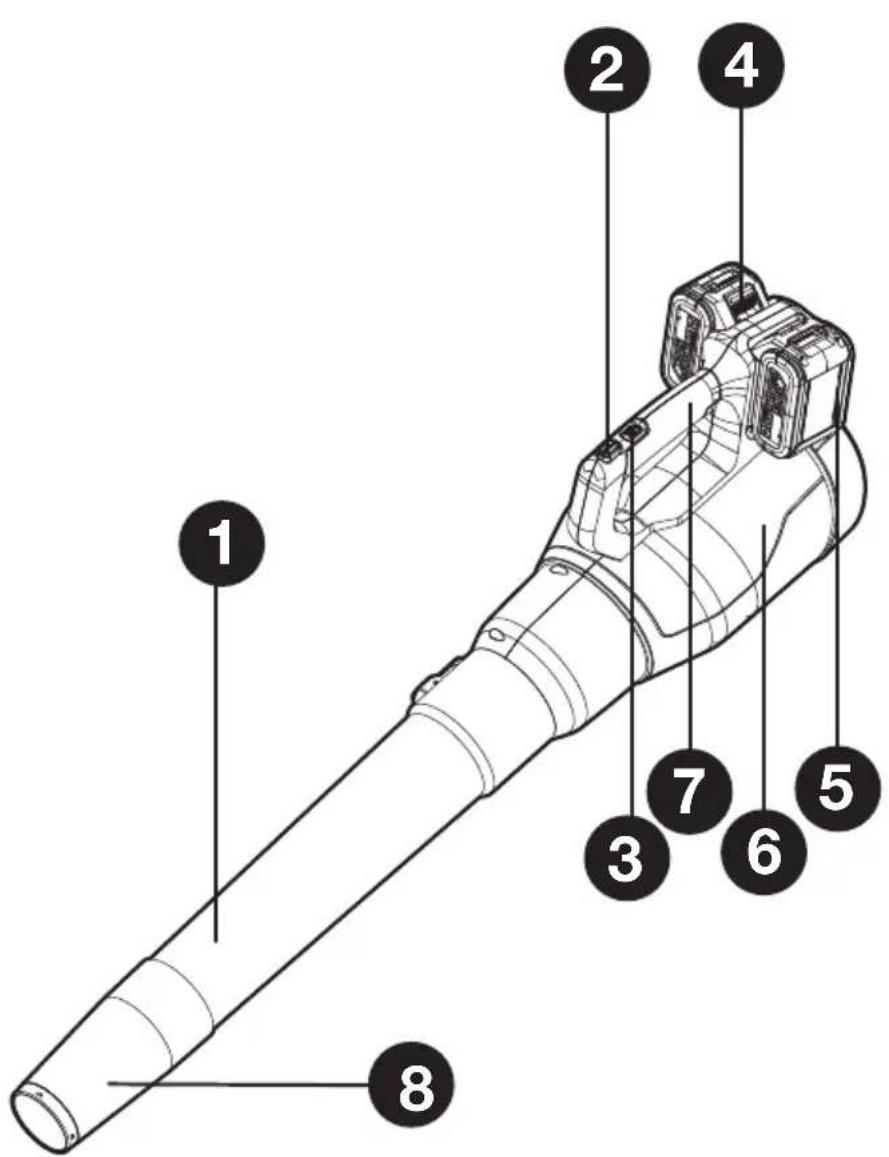

ÄNDAMÅLSEN LIG ANVÄNDNING

Blåsaren är avsedd för att blåsa skräp. Den är inte avsedd att användas inomhus eller för djurtrimning.

WARNING: Läs igenom alla säkerhetsvarningar

och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Apparaten bör endast användas med det medföljande nätaggregatet.

VIKTIGT

LÄS IGENOM NOGA FÖRE ANVÄNDNING

SPARA FÖR KOMMANDE REFERENS

Säkra driftsmetoder

1) Utbildning

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt;
b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda maskinen. Lokala föreskrifter kan begränsa

operatörens ålder.

c) Använd aldrig maskinen då människor, i synnerhet barn, eller husdjur är i närheten;
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

2) Förberedelse

a) Under arbete med maskinen, använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band.

b) Använd inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Låt inte långt här komma nära luftinloppen;

c) Använd skyddsglasögon under användning; använd hörselskydd.

d) Kör maskinen i en rekommenderad position och endast på en fast, jämnt underlag.

e) Kör inte maskinen på en stenbelagd eller grusad yta där utlagt material kan orsaka skada.

f) Inspektera alltid maskinen visuellt innan

användning, för att se till att fästanordningar är säkrade, att käpan är oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade komponenter i uppsättningarna för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

3) Drift

a) Innan du startar maskinen, säkerställ att matarkammaren är tom.

b) Håll ditt ansikte och din kropp borta från mataröppningen.

c) Låt inte händer eller en annan kroppsdell eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i närheten av någon rörlig del.

d) Håll god balans och fotfäste i alla lägen. Översträck dig inte. Stå aldrig på en högre nivå än basen av maskinen när du matar in material i den.

e) Stå inte i vägen för utsläppszonen när du kör maskinen.

f) Om maskinen skulle börja ge ifrån sig ovanliga ljud eller vibrationer, stäng omedelbart av strömkällan

och låt maskinen stanna. Ta bort batteripaket från maskinen och vidta följande åtgärder innan du startar om och kör maskinen:

i) Inspektera för skada.;
ii) Ersätt eller reparera eventuella skadade delar; iii) Kontrollera och dra åt eventuella lösa delar.

g) Låt inte bearbetat material byggas upp i utsläppszonen; detta kan förhindra ordentligt utsläpp och resultera i rekyl av material genom mataröppningen.

h) Om maskinen blir igensatt, stäng av strömmen och ta bort batteripaketetfrån maskinen innan du rensar bort skräp.

i) Använd aldrig maskinen med trasiga skydd eller skärmar, eller utan säkerhetsanordningar.

j) Håll strömkällan fri från skräp och andra ansamlingar för att förhindra skador på strömkällan eller möjlig brand.

k) Transportera inte denna maskin medan strömmen är på.

I) Koppla alltid bort maskinen från strömkällan (ta t.ex. bort batteripacketet från maskinen)

- närhelst du går ifrån maskinen;

- innan du rensar en tilltäppning;

- innan kontroll, rengöring eller underhåll på maskinen;

m)Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.

4) Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att maskinen är driftsäker.

b) Byt ut slitna eller skadade delar.

c) Använd endast originalreservdelar och tillbehör.

d) Förvara maskinen på en torr plats, utom räckhåll för barn.

e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller för att byta tillbehör, stäng av strömkällan, koppla bort maskinen från strömförsörjningen och säkerställ att alla delar som rör sig har stannat helt och hållet. Låt maskinen svalna innan du utför kontroller, justeringar etc. Vårda maskinen och håll den ren.

f) Förvara maskinen på en torr plats, utom räckhåll för

barn.

g) Låt alltid gräsklipparen svalna innan du ställer undan den.

h) Försök aldrig att “köra över” spärranordningen på skyddet.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller

ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.

g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

k) Ladda endast med laddare av varumärket Worx. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

m)Håll batteriet borta från barn.

n) Behåll den ursprungliga bruksanvisningen för framtida användning.

o) Plocka ur batteriet från

verktyget då det inte används.

p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

SYMBOLER

	Läs bruksanvisningen
	Använd skyddsglasögon
	Använd hörselskydd
	Utsätt inte för regn
	Varning för fara
	Håll kringstående undan.
	Se till att batteriet tas bort innan byte av tillbehör.
	Uttjänta elektriska produkter får inte kasseras som hushållsavfall.Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för ÍtervinningsrÍd.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej brännas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

MONTERING & HANTERING

MONTERING & HANTERING

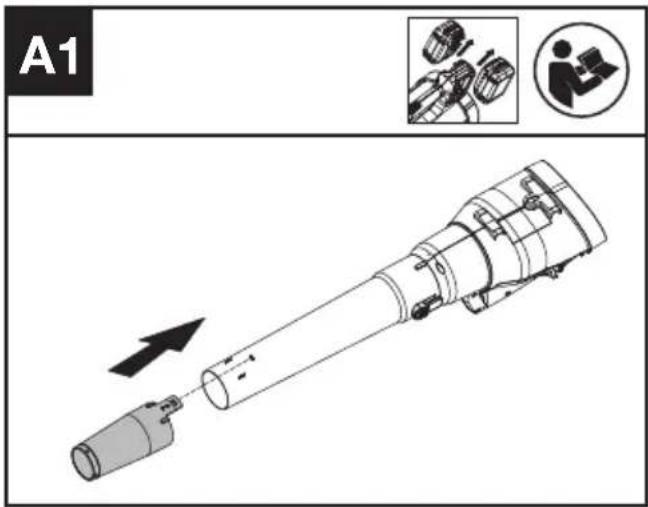

anslutning av koncentratormunstycke (Se Fig. A1)

A1 →

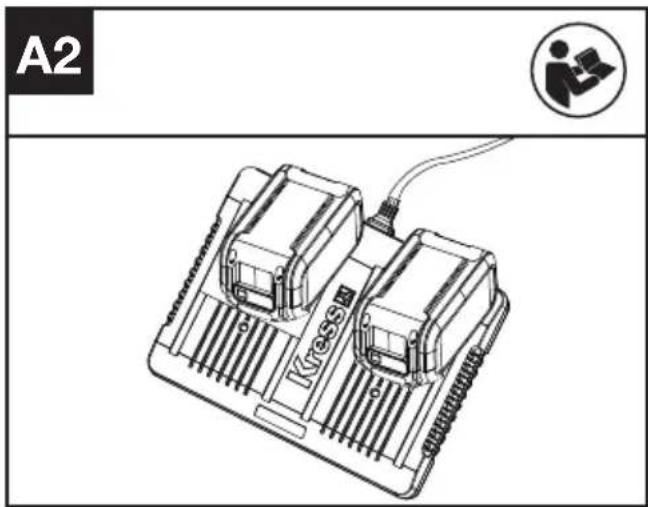

Laddning av batteripaketet (Se Fig. A2)

OBS:

- Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning.

- Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren. WARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.

A2 Kastis

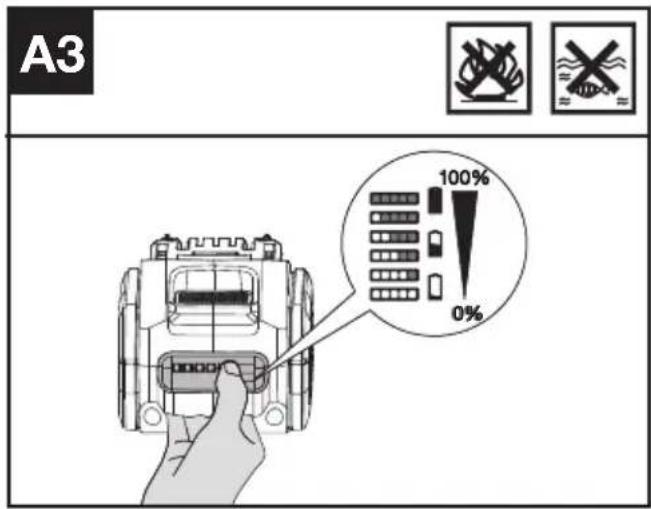

Kontroll av batteriets laddningstillstånd (Se Fig. A3)

OBS: Figur A3 gäller endast batteripack med batterilampor

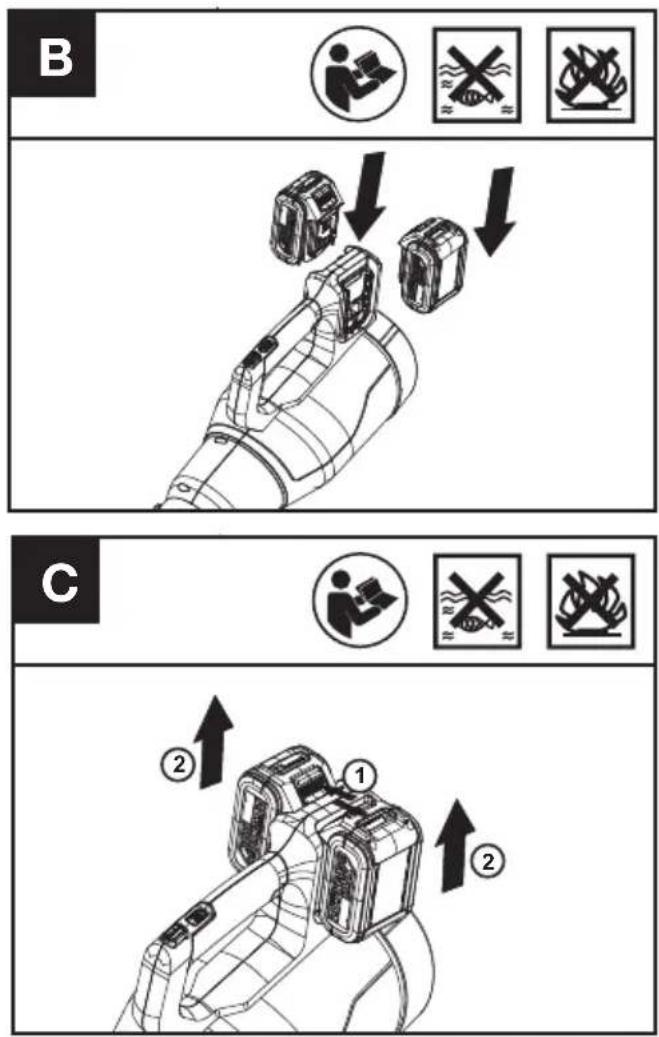

Ta bort eller sätta i batteripaketet (Se Fig. B, C)

OBS:

• Det här verktyget kräver 2 batterier. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt.
• När du använder två batterier med olika strömstyrkor, maskinen körs bara till nivån för det lägsta laddade batteriet.

B C ② ① ②

HANTERING

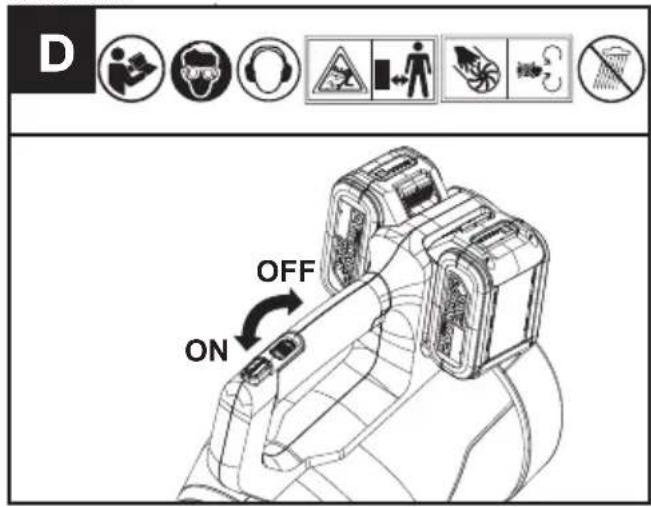

START OCH STOPP (Se Fig. D)

Vaming! Verktyget fortsätter att gå i några sekunder efter att det stängts av.

Låt motorn stanna helt och hållet innan verktyget sätts ned.

D OFF ON

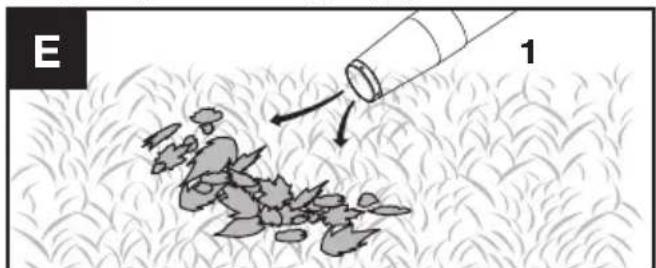

Justera blåshastigheten / luftvolymen med 3 växlar(Se Fig. E)

ANVÄNDARRÅD

- Håll blåsröret ungefär 8" over marken vid användning. Rör den i en svepande rörelse från sida till

sida.

- När skräpet/löven blåsts ihop i en hög är det enkelt att göra sig av med högen.

Försiktighet!

• Blås inte hårda föremål som spikar, bultar eller stenar.
• Använd inte lövblåsaren nära åskådare eller husdjur.
• Var extra försiktig vid rengöring av trappor eller andra trånga utrymmen.
• Använd säkerhetsglasögon eller annan lämplig ögonskyddsutrustning, långbyxor och skor.

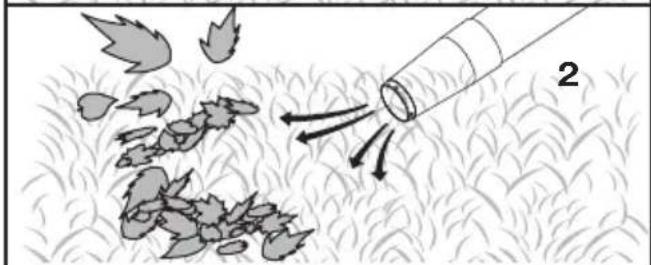

E 1

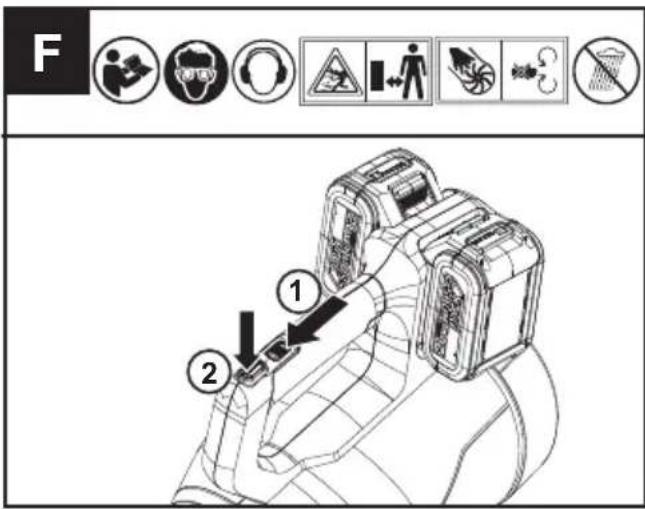

Turboknapp för extra kraft

OBS:

• Turboknappen för extra kraft kan öka luftflödet avsevärt och kan användas vid röjning av tungt eller vått avfall.
• Starta först på lövblåsaren och välj hastighetsreglering (vilken hastighet som helst mellan 1,2 och 3), tryck sedan på turboknappen och håll den intryckt.

Släpp turboknappen och lövblåsaren återgår till den tidigare valda hastigheten.

F ① ②

FÖR BATTERIVERKTYG

Omgivningstemperaturintervallen för att använda eller förvara verktyget och batteriet är 0°-45°C. Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är 0°-40°C.

RENGÖR VERKTYGET

Rengör verktyget regelbundet.

Varning! Håll produkten torr. Spruta under inga omständigheter vatten på det.

• Rengör endast med mildtvållösning och en fuktig trasa.
• Använd inga tvättmedel, rengöringsmedel eller lösningsmedel som kan innehålla kemikalier som kan skada plasten.
• Produkten använder självsmörjande lager så ingen smörjning krävs.

TEKNISKA DATA

Typ KG584 KG584.X (5 - maskinbeteckning, representativt för den sladdlösa lövblåsaren)

	KG584 KG584.X **
Spänning	40 V = MAX.(2x20 V Max.) ***
Max. luftvolym 900 m	3/h
Högsta lufthastigheten	290 km/h(with concentrator nozzle)
Maskinens vikt(Naken verktyg)	1.9 kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning uppmätt utan belastning. Initial

batterispänning är max. 20 V. Nominell spänning är18 V.

REKOMMENDERADE BATTERIER OCH LADDARE

Kategori Typ Kapacitet
20V Batteripaket	KAB04	4.0 Ah
20V Laddning	KAC04	4.0 A

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 71.18 dB(A)
K_pA	3.0 dB(A)
Uppmätt ljudstyrka L	_wA = 80.1 dB(A)
K_wA	3.0 dB(A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	_h < 1.24m/s^2
Osäkerhet K = 3m/s2

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga

förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

M A

2022/04/06

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.

Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller Íterförsäljare för Ítervinningsrld.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Sladdlös lövblås

Typ KG584 KG584.X (5 - maskinbeteckning, representativt för den sladdlösa lövblåsaren)

Funktion Blåsa

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 80.1 dB (A)

- Deklarerad garanterad bullernivå 81 dB (A)

Standarder överensstämmer med,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany
