KG584 - Soffiatore KRESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soffiatore a batteria
Marca	Kress
Modello	KG584
Alimentazione	Batteria agli ioni di litio 40 V max (2 × 20 V max)
Velocità massima dell'aria	290 km/h
Livello di pressione sonora (LpA)	71,18 dB(A) (K=3 dB)
Livello di potenza sonora (LwA)	80,1 dB(A) (K=3 dB)
Vibrazione (valore misurato)	< 1,24 m/s² (K=3 m/s²)
Batterie consigliate	KAB04 20 V, 4,0 Ah
Caricabatterie consigliato	KAC04 4,0 A
Funzioni di soffiaggio	Regolatore di velocità a 3 posizioni + pulsante Turbo
Uso conforme	Soffiatura di detriti all'aperto (giardino, prato)
Periodi di utilizzo	Temperatura ambiente utensile/batteria: da 0 °C a 45 °C
Temperatura di ricarica consigliata	da 0 °C a 40 °C
Dispositivi di sicurezza obbligatori	Occhiali protettivi, protezione per l'udito, pantaloni lunghi, scarpe chiuse
Manutenzione e pulizia	Pulire con un sapone delicato e un panno umido. Non spruzzare acqua. I cuscinetti sono autolubrificanti.
Conservazione	In un luogo asciutto, fuori dalla portata dei bambini, dopo il raffreddamento. Rimuovere la batteria.
Ricambi e riparabilità	Utilizzare esclusivamente ricambi originali Kress. Contattare il rivenditore o il servizio clienti.

Domande frequenti - KG584 KRESS

Come caricare la batteria del soffiatore Kress KG584?

La batteria non è carica all'acquisto. Utilizzare il caricabatterie KAC04 in dotazione. Collegare il caricabatterie a una presa di corrente, inserire la batteria. Ricaricare sempre entrambe le batterie contemporaneamente. La temperatura di ricarica ideale è compresa tra 0°C e 40°C. Consultare il manuale del caricabatterie per maggiori dettagli.

Quali batterie posso utilizzare con il KG584?

Il KG584 funziona con due batterie Kress 20 V del tipo KAB04 (4,0 Ah). Utilizzare sempre due batterie identiche e ricaricarle contemporaneamente. Non utilizzare batterie di altre marche o di capacità diverse.

Come montare l'ugello del concentratore?

Consultare la figura A1 del manuale. È sufficiente innestare l'ugello del concentratore sulla parte anteriore del soffiatore fino allo scatto. Non è necessario alcun attrezzo.

Come utilizzare il pulsante Turbo?

Accendere prima il soffiatore e selezionare una velocità (1, 2 o 3). Premere e tenere premuto il pulsante Turbo per un flusso d'aria massimo, ideale per detriti umidi o pesanti. Rilasciare per tornare alla velocità precedente.

Quali sono le istruzioni di sicurezza durante l'uso?

Indossare sempre occhiali protettivi, protezione per l'udito, pantaloni lunghi e scarpe chiuse. Non soffiare in direzione di persone o animali. Non chinarsi eccessivamente e mantenere l'equilibrio. Spegnere l'apparecchio prima di posarlo: il motore continua a girare per qualche secondo dopo lo spegnimento.

Come pulire il soffiatore KG584?

Utilizzare un panno umido con sapone delicato. Non spruzzare mai acqua sull'utensile. Non utilizzare detergenti o solventi aggressivi. I cuscinetti sono autolubrificanti, non è necessaria alcuna lubrificazione aggiuntiva.

Cosa fare in caso di ostruzione del soffiatore?

Spegnere immediatamente l'apparecchio, rimuovere la batteria. Lasciare che tutte le parti mobili si fermino completamente. Pulire i detriti a mano. Prima di riavviare, ispezionare l'utensile per eventuali danni.

Come conservare il soffiatore?

Conservare l'utensile in un luogo asciutto e fuori dalla portata dei bambini. Lasciarlo raffreddare prima di riporlo. Rimuovere sempre la batteria. Evitare l'esposizione diretta al sole e al calore.

Qual è il livello sonoro del KG584?

Il livello di pressione sonora è di 71,18 dB(A) e il livello di potenza sonora di 80,1 dB(A). Si consiglia di indossare una protezione per l'udito durante l'uso.

Posso utilizzare il soffiatore in caso di pioggia?

No, non utilizzare mai l'apparecchio sotto la pioggia o in condizioni di umidità. Evitare inoltre di utilizzarlo in caso di maltempo, in particolare in caso di rischio di fulmini. L'utensile non è progettato per l'uso in interni.

MANUALE UTENTE KG584 KRESS

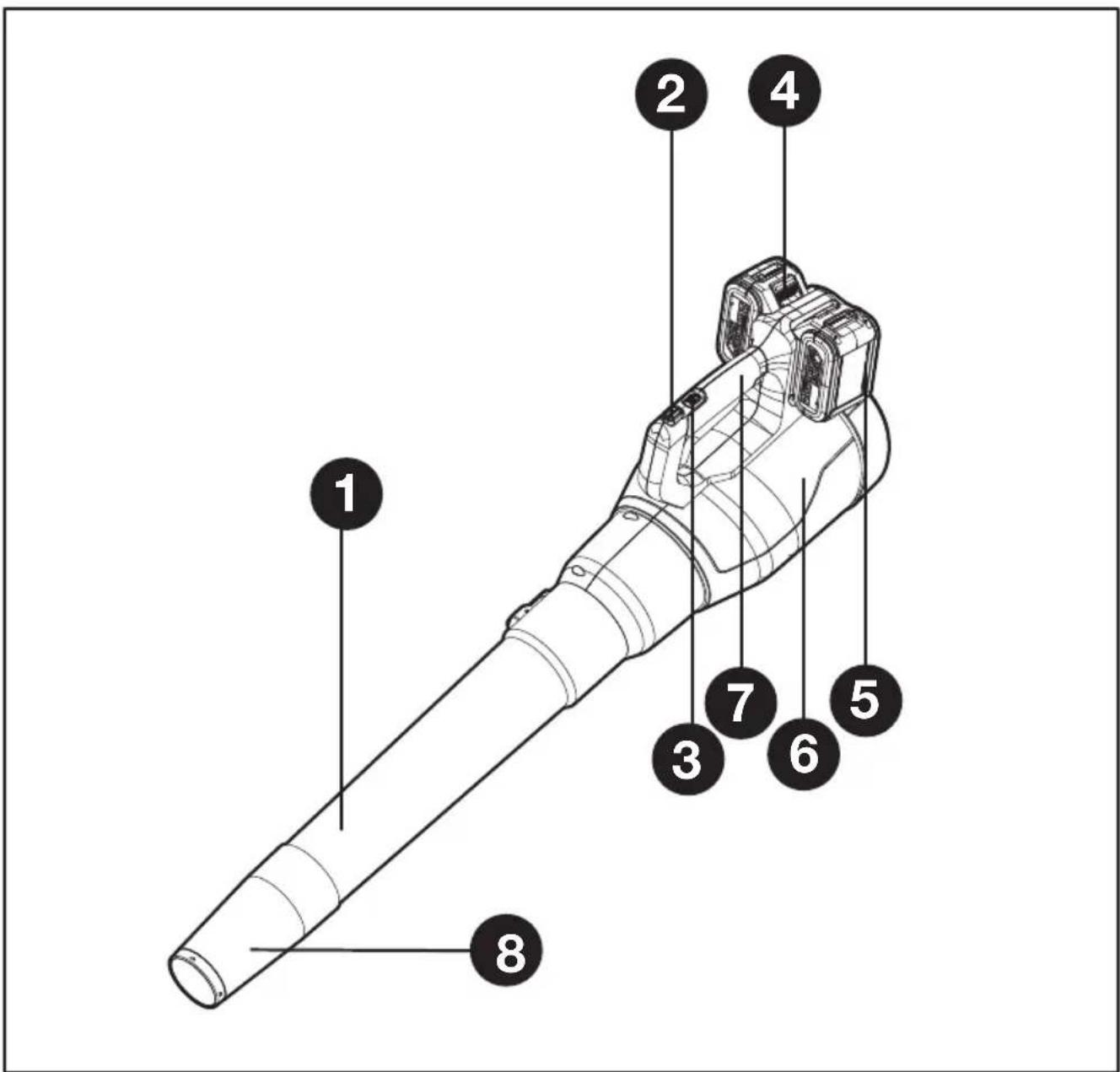

Elementi dell'apparecchio....36

Avvisi per la sicurezza....37

Montaggio & Funzionamento 42

Pulizia....44

Specifiche....44

Tutela Ambientale....45

Dichiarazione Di Conformità....45

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato questo prodotto Kress. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le sue esigenze relative a prato e giardino.

Il marchio Kress è sinonimo di un servizio di prima qualità. Nel corso degli anni di utilizzo dei prodotti, se ha domande o dubbi, la preghiamo di contattare il rivenditore presso il quale ha acquistato il prodotto o il nostro Servizio clienti per ricevere as-sistenza.

Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

USO CONFORME

La soffiante deve essere utilizzata esclusivamente per eliminare detriti. Non deve essere utilizzata in interno e per strigliare gli animali.

ATTENZIONE! È assolutamente

necessario leggere attentamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Il dispositivo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione.

IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO

Prescrizioni di sicurezza 1) ADDESTRAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Mai consentire l'uso della macchina a bambini, soggetti con capacità fisiche, sensoriali o mentali limitate, senza

esperienza o competenze specifiche o ignari delle presenti istruzioni. Le normative locali potrebbero prescrivere specifici limiti di età per l'operatore.

c) Non usare il dell'apparecchio in presenza di altre persone, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

2) OPERAZIONI PRELIMINARI

a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi; Non utilizzare la macchina a piedi nudi o indossando sandali aperti. Evitare di indossare abiti larghi o che presentano cordoni o lacci.

b) Non indossare indumenti ampi o monili che possono essere aspirati nella presa d'aria. Se si hanno i capelli lunghi, tenersi a distanza dalle prese di aspirazione dell'aria.

c) Procurarsi dispositivi di protezione acustica e occhiali di sicurezza e indossarli sempre durante

l'uso della macchina.

d) Azionare la macchina in una posizione raccomandata ed esclusivamente su una superficie stabile e piana.

e) Non utilizzare la macchina su un fondo lastricato o con ghiaia, dove potrebbe venire scagliato del materiale, con la possibilità che si verifichino lesioni a persone.

f) Prima dell'uso verificare sempre che gli elementi di bloccaggio siano ben serrati, che l'alloggiamento non sia danneggiato e che le protezioni e gli schermi siano in posizione. Sostituire i componenti usurati o danneggiati in set, per conservare l'equilibrio della macchina. Sostituire le etichette danneggiate o illeggibili.

3) FUNZIONAMENTO

a) Prima di avviare la macchina, accertarsi che la camera di alimentazione sia vuota.

b) Tenere il viso e il corpo lontano dall'apertura di alimentazione.

c) Non lasciare le mani o qualsiasi altra parte del corpo, né indumenti all'interno della camera di alimentazione, dello scivolo

di scarico o in prossimità di parti mobili.

d) Mantenere sempre una posizione salda e sicura. Non piegarsi eccessivamente in avanti. Non stare mai in piedi a un livello superiore rispetto alla base della macchina quando si inserisce il materiale al suo interno.

e) Quando si utilizza la macchina mantenersi sempre a distanza dalla zona di scarico.

f) Se la macchina dovesse iniziare a produrre un rumore o una vibrazione insoliti, scollegare immediatamente l'alimentazione e fare fermare la macchina. Rimuovere la batteria dalla macchina e attenersi ai passaggi seguenti prima di riavviare e utilizzare la macchina:

i) verificare la presenza di eventuali danni; ii) sostituire o riparare le eventuali parti danneggiate; iii) controllare che non ci siano parti allentate e, in caso affermativo, stringerle.

g) Non lasciare che il materiale lavorato si accumuli nella zona di scarico; ciò potrebbe impedire uno scarico scorretto con un

conseguente possibile contraccolpo del materiale attraverso l'apertura di inserimento.

h) Se la macchina dovesse ostruirsi, scollegare l'alimentazione e rimuovere la batteria dalla macchina prima di liberarla dai detriti.

i) Non utilizzare mai l'apparecchiatura con protezioni o schermi difettosi, o in mancanza di dispositivi di sicurezza.

j) Mantenere la fonte di alimentazione libera da detriti o altri accumuli di materiale al fine di prevenire danni alla stessa e lo scoppio di un incendio.

k) Non trasportare la macchina mentre la fonte di alimentazione è in funzione.

I) Scollegare sempre la macchina dall'alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina)

• ogni volta che si lascia la macchina incustodita,
• prima di rimuovere blocchi o disostruire lo scivolo di scarico,
• prima di controllare, pulire o effettuare lavori sulla apparecchiatura;

m)Evitare di utilizzare la macchina in caso di condizioni meteorologiche

avverse, specialmente se sussiste il rischio di fulmini.

4) MANUTENZIONE E CONSERVAZIONE

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati.
b) Per maggiore sicurezza, sostituire le parti usurate o danneggiate.
c) Usare solo parti di ricambio e accessori originali.
d) Stoccare la macchina in un luogo asciutto, lontano dalla portata dei bambini.
e) Quando la macchina viene fermata per motivi di assistenza, ispezione, stoccaggio o sostituzione di un accessorio, disattivare la fonte di alimentazione, scollegare la macchina dalla corrente e assicurarsi che tutte le parti mobili si siano arrestate completamente. Prima di effettuare qualsiasi intervento di ispezione, regolazione, ecc. lasciare raffreddare la macchina. Manutenere la macchina con cura e mantenerla pulita.
f) Stoccare la macchina in un luogo asciutto, lontano dalla portata dei bambini.
g) Prima di stoccare la

macchina, lasciare sempre che si raffreddi.

h) Non tentare mai di escludere la funzione di interblocco della protezione.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco.

Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse meccaniche.

e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.

f) Tenere le cellule e il pacco batteria puliti e asciutti.

g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco batteria in carica se non in uso.

j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.

k) Ricaricare solo con il caricatore specificato

da Worx. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.

I) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.

m) Tenere il pacco batteria fuori dalla portata dei bambini.

n) Conservare i documenti originali del prodotto per riferimenti futuri.

o) Rimuovere la batteria dall'apparecchiatura, se non in uso.

p) Smaltire adeguatamente.

q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo.

r) Tenere la batteria lontano da microonde e alta pressione.

SIMBOLI

	Leggere le istruzioni
	Indossare protezione per le orecchie
	Indossare protezione per le orecchie

	Non esporre alla pioggia
	Avvertimento di rischio
	Tenere gli astanti a distanza di sicurezza
	Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori.
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
	Batteria agli ioni di litio Questo prodotto è contrassegnato da un simbolo relativo alla “raccolta separata” per tutti i pacchi batteria e il pacco batteria. Quindi, sarà riciclata o smantellata per ridurre l'impatto sull'ambiente. I pacchi batteria possono essere pericolosi per l'ambiente e per la salute umana poiché contengono sostanze pericolose.
	Non bruciare.
	Le batterie potrebbero entrare nel ciclo dell'acqua se non siano smaltite in modo inappropriato, il che può essere pericoloso per l'ecosistema. Non smaltire le batterie usate come rifiuti urbani non differenziati.

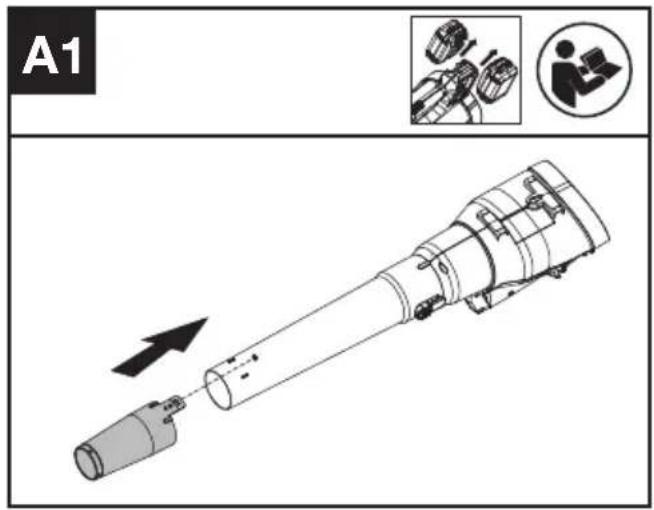

PRIMA DEL FUNZIONAMENTO installazione dell'ugello concentratore (Vedi Fig. A1)

A1

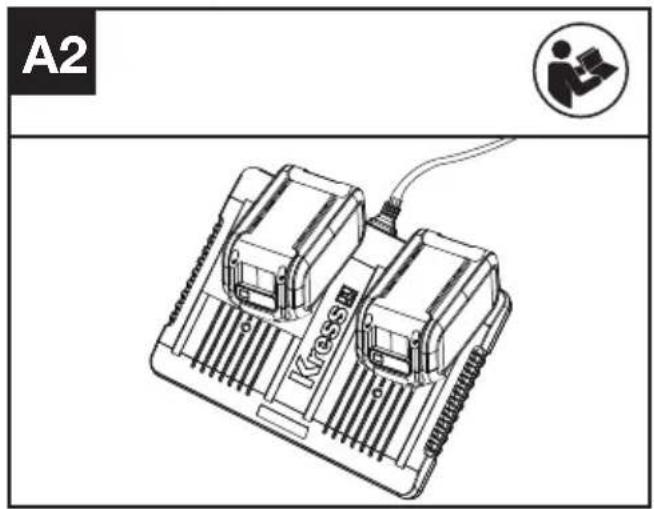

- L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla. - Caricare sempre completamente le due batterie nello stesso momento. È possibile trovare maggiori dettagli nel manuale del caricatore.

Attenzione! Il caricabatteria e l'unità batteria sono stati progettati

appositamente per funzionare assieme. Non utilizzare nessun altro dispositivo. Non inserire e controllare attentamente che non vi siano oggetti metallici nei collegamenti dell'unità batteria per evitare guasti elettrici o altri rischi.

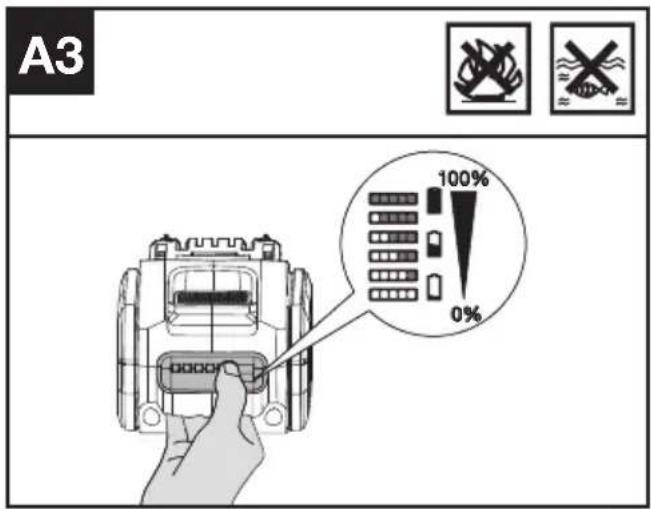

Controllo dello stato di carica della batteria (Vedi Fig. A3)

NOTA: la Fig. A3 si riferisce solamente alla batteria con indicatore luminoso.

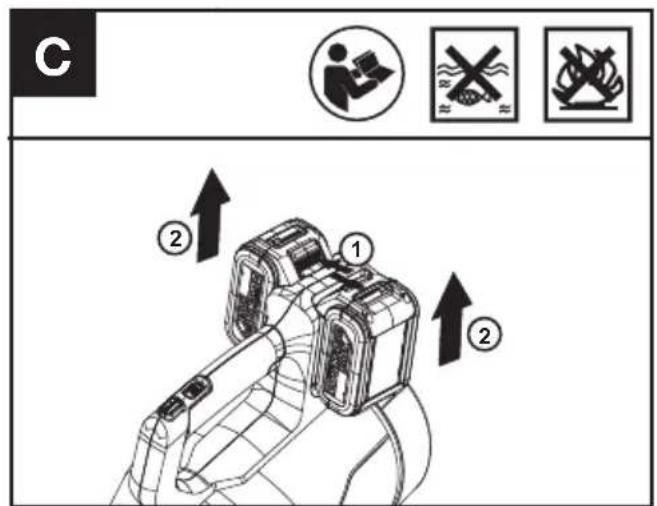

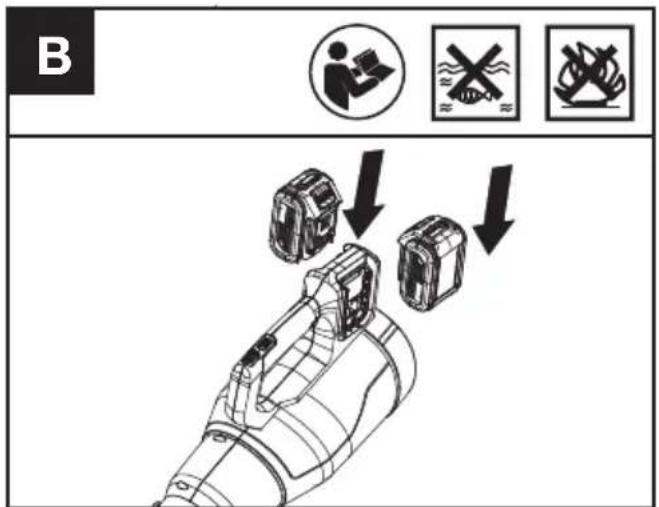

Rimozione e installazione dell'unità batteria (Vedi Fig. B, C)

NOTA:

• Questo elettroutensile funziona esclusivamente se tutte e due le batterie sono installate. Usare sempre le stesse due batterie e caricarle contemporaneamente.
• Quando si utilizzando due batterie con potenze diverse la macchina funzionerà solo al livello della batteria più bassa

B

C ② ① ②

FONCTIONNEMENT MARCHE-ARRÊT (See Fig. D)

Pulsante Turbo per aumentare la potenza

NOTA:

• il Pulsante Turbo per aumentare la potenza può incrementare notevolmente il flusso dell'aria e può essere usato per rimuovere detriti umidi o pesanti.
• Accendere il soffiatore e impostare la velocità (da 1,2a 3), quindi premere e tenere premuto il pulsante Turbo.

Rilasciando il pulsante Turbo il soffiatore tornerà alla velocità selezionata.

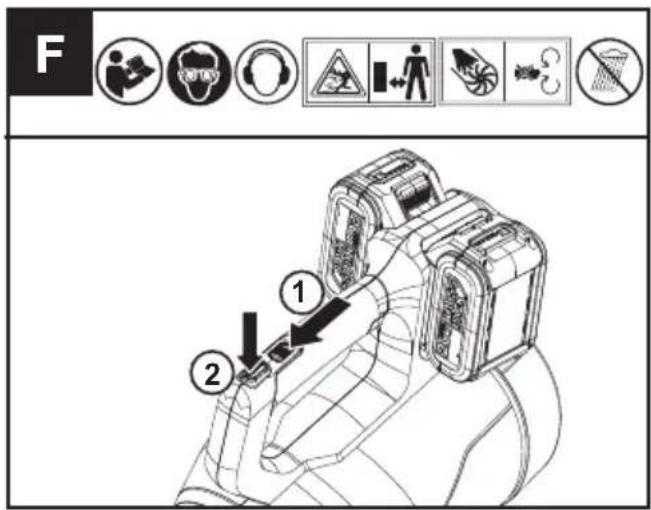

F ① ②

PER GLI UTENSILI A BATTERIA

La temperatura ambientale d'uso e conservazione dell'elettroutensile e della batteria è di 0-45°C. La temperatura ambientale raccomandata per il caricabatterie durante la ricarica è di 0-40°C.

PULIZIA DELL'APPARECCHIO

Pulire l'apparecchio con regolarità.

Attenzione! Conservare il prodotto asciutto. Non spruzzare mai con acqua.

• Per la pulizia dell'apparecchio usare un detergente non aggressivo e un panno umido.
• Non utilizzare nessun tipo di detergente, pulitore o solvente che possa contenere sostanze chimiche che potrebbero danneggiare seriamente la plastica.
• Questo prodotto utilizza cuscinetti autolubrificanti, pertanto non è necessario prevedere interventi di manutenzione.

DATI TECNICI

Codice KG584 KG584.X (5 - designazione del macchinario, soffiatore senza filo)

	KG584 KG584.X **
Tension	40 V = MAX.(2x20 V Max.) ***
Volumen de aire máximo	900 m3/h
La vitesse de l’air maximale	290 km/h(with concentrator nozzle)
Peso (Utensile nudo) 1.9 kg

** X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli.

*** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

BATTERIE E CARICABATTERIE CONSIGLIATI

Categoria Tipo Capacità
20V Batteria	KAB04	4.0 Ah
20V Caricabatteria		KAC04	4.0 A

Ti consigliamo di acquistare gli accessori nello stesso negozio dove compri l'utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offrire consulenza.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata L	_pA = 71.18 dB(A)
K_pA	3.0 dB(A)
Potenza acustica ponderata L	_wA = 80.1 dB(A)
K_wA	3.0 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

Vibrazione ponderata tipica a _h<1.24 m/s^2

Incertezza K = 3 m/s²

Il valore totale dichiarato delle vibrazioni può essere utilizzato per confrontare un utensile con un altro e in una valutazione di esposizione preliminare.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di

riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che l'apparecchio,

Descrizione Soffiatore senza filo

Codice KG584 KG584.X (5 - designazione del macchinario, soffiatore senza filo)

Funzione Soffiare detriti

È conforme alle seguenti direttive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificata dalla 2005/88/EC

2000/14/EC modificata dalla 2005/88/EC:

- Procedura di conformità come da Annesso V

- Potenza acustica pesata 80.1 dB (A)

- Massima potenza di rumore garantita 81 dB (A)

conforme a,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Il responsabile autorizzato alla compilazione della

documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/12/09

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
