GEBRUIKSAANWIJZING KC510.9 KRESS

MANUAL ORIGINAL Gebruikers kunnen de elektronische gebruiksaanwijzingen bekijken op https://www. kress.com/.

Onderdelenlijst....82

Productveiligheid....83

Montage en bediening....88

Reiniging....90

Opslag....90

Problemen oplossen....91

Bescherming van het milieu....92

Conformiteitverklaring....93

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

BEOOGD GEBRUIK

Deze machine is bedoeld voor het blazen van bladeren, gras, papier en soortgelijke materialen.

NL

OORSPRONKELIJKE GEBRUIKSAANWIJZING Gebruikers kunnen de elektronische gebruiksaanwijzingen bekijken op https://www. kress.com/.

PRODUCTVEILIGHEID

WAARSCHUWING

Lees alle instructies

zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG

Aanwijzingen voor een veilig gebruik

1) Training

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het

apparaat.

b) Laat nooit kinderen, personen met verminderde fysieke, sensorische of mentale vaardigheden, of zonder ervaring en kennis, of mensen die niet vertrouwd zijn met deze gebruiksinstructies de machine bedienen, het is mogelijk dat de plaatselijke wetgeving een leeftijdslimiet oplegt.

c) Bedien de machine nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.

d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

2) Voorbereiding

a) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Gebruik de machine niet met blote voeten of als u open sandalen draagt. Vermijd het dragen van kleding die los zit of die loshangende koorden of banden bevat.

b) Draag geen loszittende kleding of sieraden die door de machine opgezogen

kunnen worden. Houd lange haren uit de buurt van de aanzuigopeningen;

c) Zorg voor gehoorbescherming en een veiligheidsbril. Draag die altijd als u de machine bedient.

d) Gebruik de machine in een aanbevolen positie en alleen op een stevige, vlakke ondergrond.

e) Gebruik de machine niet op een verharde vloer of grindoppervlak, waar uitgestoten materiaal letsel veroorzaken kan.

f) Controleer vóór ingebruikneming altijd visueel of bevestigingsmiddelen goed vast zitten, dat de behuizing onbeschadigd is en dat de beschermers en de kappen correct geplaatst zijn. Vervang versleten of beschadigde onderdelen in groepen om het evenwicht te bewaren. Vervang beschadigde of onleesbare labels.

3) Bediening

a) Wees ervan overtuigd dat de aanvoerkamer leeg is, voordat de machine gestart wordt.

b) Houd uw gezicht en lichaam weg van de

aanvoeropening.

c) Houd geen handen, noch andere ledematen of kleding in de aanvoerkamer, de afvoereenheid of in de buurt van een bewegend onderdeel.

d) Zorg altijd voor een goede balans en een correcte positie van de voeten. Reik niet te ver.

e) Blijf altijd uit de buurt van de afvoerzone als u de machine bedient.

f) Als de machine een vreemd geluid begint te maken, schakel dan de voedingsbron af en zet de machine stil. Verwijder de accu uit de machine en zet de volgende stappen voordat u de machine opnieuw opstart en gaat bedienen:

i) controleer op schade;
ii) vervang of repareer beschadigde onderdelen;
iii) controleer losse onderdelen en zet die vast.

g) Er mag geen verwerkt materiaal in de afvoerzone komen; dergelijk materiaal kan een juiste afvoer verhinderen en kan terugslag van materiaal door de aanvoeropening tot gevolg hebben.

h) Als de machine verstopt raakt, koppel hem dan

van de voedingsbron af en verwijder de accu uit de machine voordat u brokstukken verwijdert.

i) Gebruik de machine niet met een beschadigde beschermkap of zonder de veiligheidsvoorzieningen.
j) Houd de voedingsbron vrij van brokstukken en andere ophopingen om schade aan de voedingsbron of om brand te voorkomen.
k) Transporteer deze machine niet als de voeding actief is.
I) Schakel de machine altijd uit vanaf de stroomvoorziening (resp. haal de accu uit de machine)

- als u de machine verlaat,

- vóór verwijdering van blokkeringen en brokstukken,

- voordat u de machine controleert, schoonmaakt of eraan werkt;

m)Vermijd het gebruik van de machine in slechte weersomstandigheden in het bijzonder wanneer er een risico op blikseminslag is.

4) Onderhoud en opslag

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt

kan worden.

b) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid.
c) Gebruik uitsluitend originele vervangingsonderdelen en toebehoren.
d) Sla de machine op een droge plaats buiten het bereik van kinderen op.
e) Als de machine wordt gestopt voor onderhoud, inspectie of opslag of om een accessoire te vervangen, dan schakelt u de stroombron af, ontkoppelt u de machine van de aanvoer en zorgt u ervoor dat alle bewegende delen volledig tot stilstand komen. Laat de machine afkoelen voordat u inspecties, aanpassingen, enz. verricht. Onderhoud de machine met zorg en houd hem schoon.
f) Sla de machine op een droge plaats buiten het bereik van kinderen op.
g) Laat de machine altijd afkoelen voordat hij opgeslagen wordt.
h) Probeer nooit de vergrendelingsfunctie van de beschermer uit te schakelen.

BATTERIJVEILIGHEID VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en occupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de

ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en accupacks schoon en droog.

g)Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

m)Houd accupacks buiten het bereik van kinderen.

n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
o)Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
p)Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
r) Houd de accu uit de buurt van microgolven en hoge druk.
s) Waarschuwing! Gebruik geen niet-oplaadbare batterijen.

GEBRUIKERSHANDLEIDING VOOR VEREISTEN VAN SNOERLOZE PRODUCTEN

a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.
b) Let op: Wijzigingen

of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen.

c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.

- Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.

- Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

SYMBOLEN

		Lees de gebruiksaanwijzing
		WAARSCHUWING
		Draag oorbescherming
		Draag een veiligheidsbril
		Dubbele isolatie
		Houd omstanders op afstand.
		Waarschuwing voor gevaar
		Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires wordt verwijderd.

	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.
	Niet verbranden
	Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het wordt vervolgens gerecycled of verwijderd om de milieu-impact te verminderen. Batterijpakketten kunnen schadelijk zijn voor het milieu en de volksgezondheid omdat ze schadelijke stoffen bevatten.
	Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

MONTAGE EN BEDIENING

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

VÓÓR GEBRUIK:

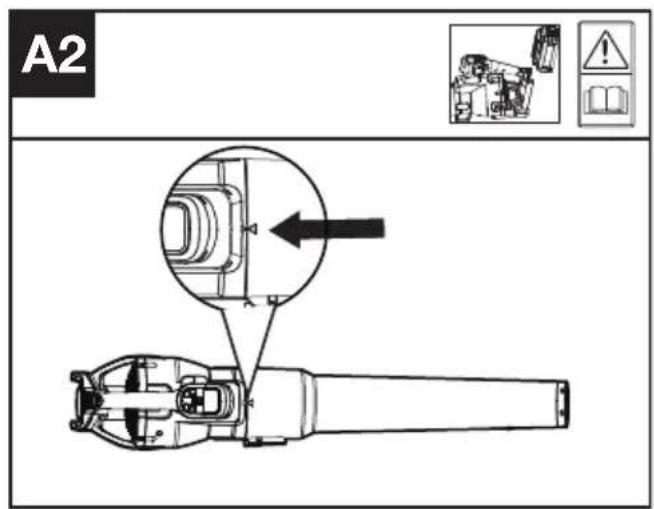

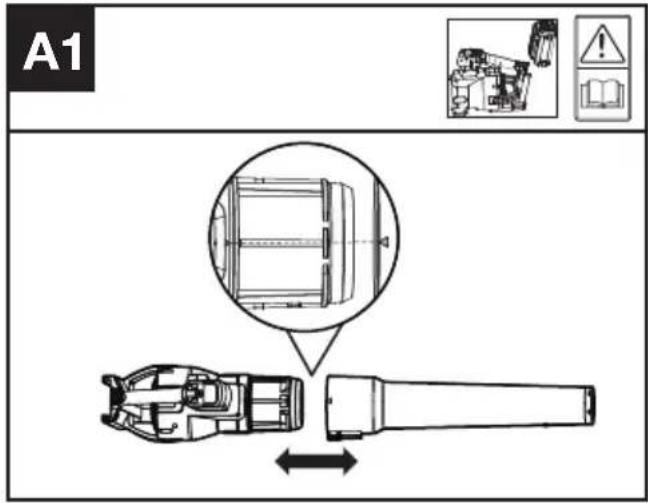

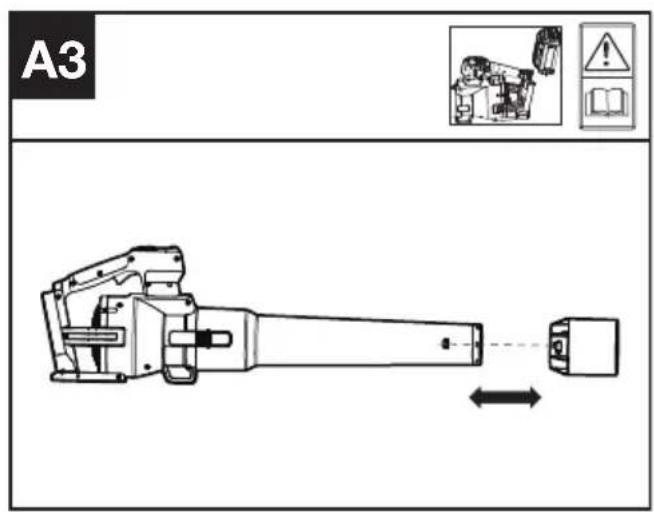

Monteer de Blaaspijp en het Spreidmondstuk (zie afb. A1, A2, A3)

A1

A2 A2

A3

1. Breng de "△" tussen de blaasbuis en het blaasmondstuk op één lijn.
2. Duw de blaasbuis op de behuizing totdat de ontgrendelingspal van de buis volledig in de buis vastklikt.
3. Stel de haak van het spreidmondstuk en de blaaspijp uit.

BEDIENING

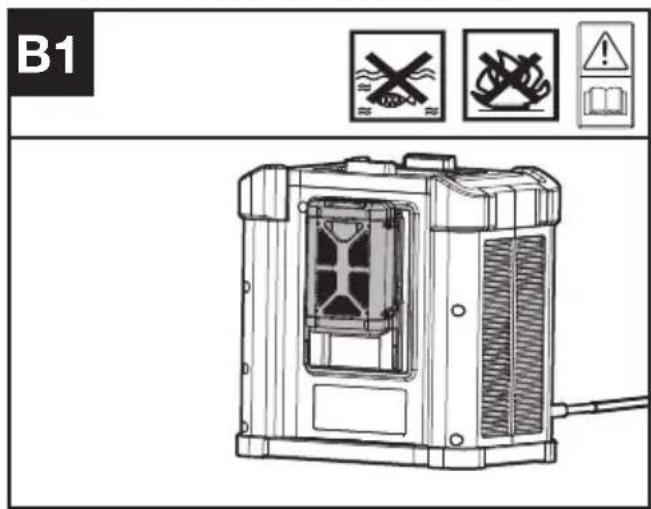

De batterijen opladen (zie afb. B1)

B1

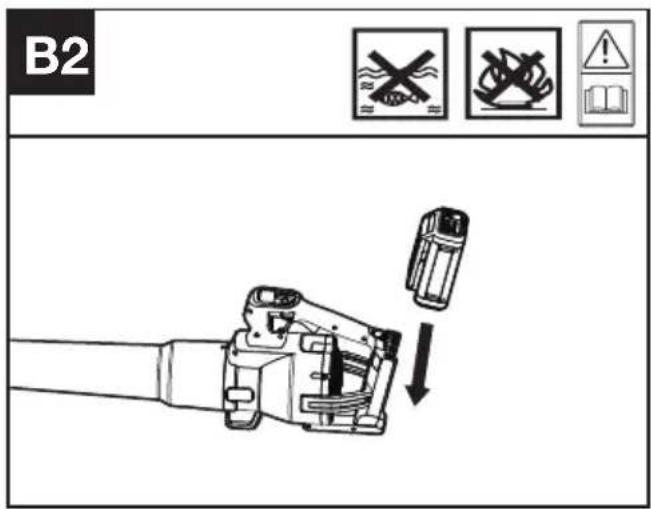

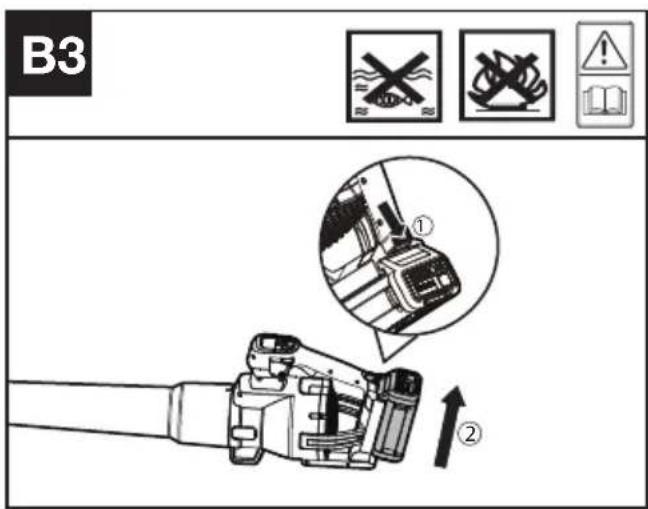

Installeren/verwijderen van de accu (zie afb. B2, B3)

1. Pas de lengte van de schouderband aan.
2. Druk op de ontgrendelknop van de batterij en druk op de batterij om deze gemakkelijker te ontgrendelen.

B2

B3 ① ②

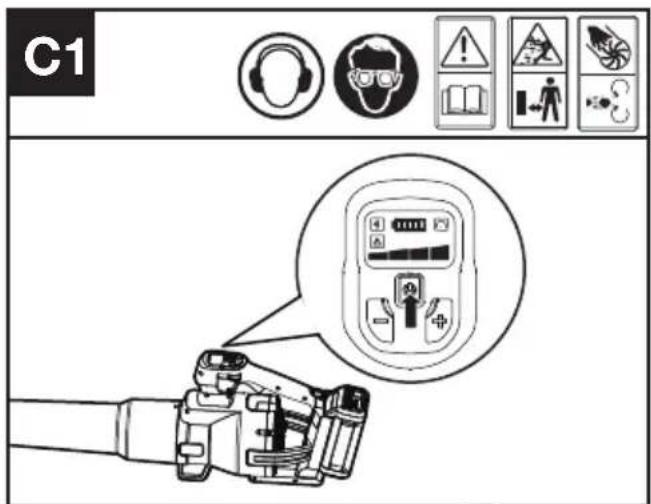

Om te starten (zie afb. C1)

C1

1. Druk gedurende 0,5 seconden op om het apparaat te starten.

Opmerking: Als u op de aan/uit-knop drukt, druk dan niet op de stroomschakelaar, anders wordt er een foutmelding gegeven.

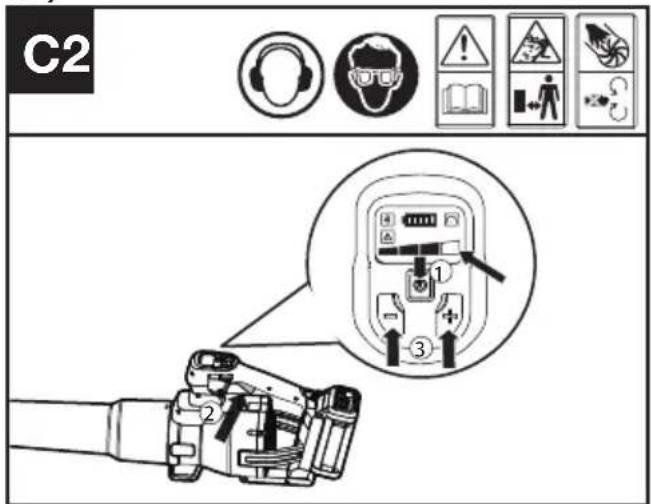

Instellen van de snelheidsregeling (zie afb. C2)

C2 ① ② ③

1. Druk op de aan/uit-knop om de blazer te activeren, druk dan op de stroomschakelaar om de blazer te bedienen. Druk op +/- om het juiste niveau van luchtdruk te kiezen. Als de vier lampjes branden heeft de blazer de MAX-snelheid bereikt,

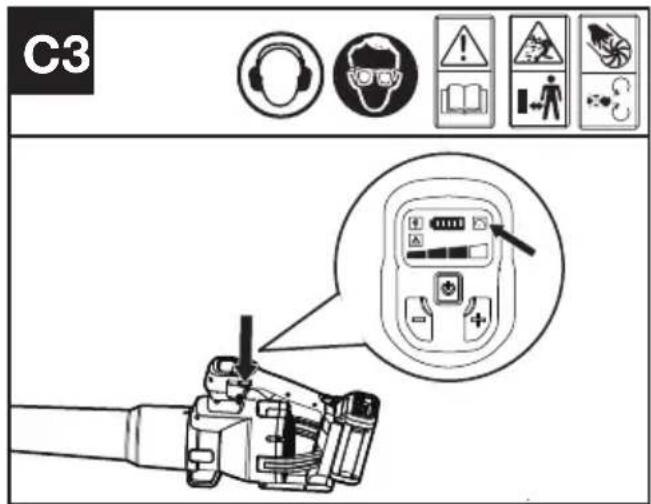

Druk op de Cruisecontrol-knop om de geselecteerde luchtstroom in te stellen, gaat branden (zie afb. C3)

C3

1. Druk op de aan/uit-knop om de blazer te activeren, druk dan op de stroomschakelaar om de blazer te bedienen. Druk op de cruisecontrol-knop en het symbool "K" licht op, dan blijft de blazer op de huidige snelheid, zelfs als u de trekker loslaat. 2.U kunt de stroomschakelaar indrukken voor een hogere luchtdruk binnen de gekozen niveaulimiet en de schakelaar loslaten; de snelheid keert dan terug naar die van de cruisecontrol. Druk indien nodig op de cruisecontrol-knop om de cruisecontrol-functie uit te schakelen.

REINIGING

1. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen. Reinig de machine na gebruik met een vochtige doek, die in een neutraal schoonmaakmiddel is gedompeld.

2. Houd de accu-aansluiting vrij van vuil en brokstukken en maak deze schoon met een zachte en droge borstel of doek.

3. Sproei geen water op de motor en elektrische componenten.
4. Gebruik geen hogedrukreiniger om uw machine te reinigen.

OPSLAG

1. Haal het accupakket uit de blazer, voordat u deze opbergt.
2. Bewaar de blazer en accu op een droge en veilige plaats, die ontoegankelijk is voor kinderen en andere onbevoegden. Verwijder het hulpstuk als u deze langere tijd niet gebruikt.
3. Bewaar de accu alleen binnen een temperatuurbereik tussen 41 °F (5 °C) en 77 °F (25 °C). Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
4. Maak de buitenkant van de machine grondig schoon met een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en vuil, vooral uit de ventilatiesleuven.
5. Berg het apparaat op een droge plek op. Plaats geen andere voorwerpen bovenop de machine.
6. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt.

VOOR GEREEDSCHAP MET ACCU'S

De aanbevolen omgevingstemperatuur voor het ontladen is -20°C\~45°C(-4°F\~113°F).

De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het opladen ligt tussen 5°C(41°F) en 40°C(104°F).

PROBLEMEN OPLOSSEN

De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt.

Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen.

60V COMMERCIÈLE HANDBLAZER

Weergave van indicatielampje voor probleemoplossing	Mogelijke oorzaak Oplossing
Rood knipperend licht De	De machine heeft een storing tijdens het gebruik	Laad de accu op, plaats deze terug en start opnieuw op. Als het nog steeds niet werkt, neem dan contact op met de servicevertegenwoordiger.
Geel knipperend licht Storing	bij opstarten/resetten van schakelaar	Start de machine opnieuw op. Druk eerst op de aanwezigheidsschakelaar en druk dan op de gashendel.
	Overstroombeveiliging Maak de luchtinlaat schoon, laat de machine even afkoelen en start opnieuw op.
	Beveiliging tegen geblokkeerde rotor Maak de luchtinlaat schoon, laat de machine even afkoelen en start opnieuw op.
	MOS-temperatuurbeveiliging Plaats het accupakket enige tijd in een omgeving met een geschikte temperatuur om te wachten tot de temperatuur stabiliseert en start het vervolgens opnieuw op.
	Onderspanning/diepe onderspanning van accupack	Laad het accupack op vóór gebruik.
	Oververhitting van het accupakket Laat de accu een tijdje afkoelen en start deze dan opnieuw op.
	Accupakket te koud Plaats het accupakket enige tijd in een omgeving met een geschikte temperatuur om te wachten tot de temperatuur stabiliseert en start het vervolgens opnieuw op.

BATTERIJ

Problemen Mogelijke oorzaken Corrigerende actie
De fout-LED brandt De batterij is leeg Laad de batterij op. Neem contact op met uw servicevertegenwoordiger als de batterij niet wordt opgeladen.

TECHNISCHE GEGEVENS

Type KC510 KC510.X (5-aanduiding van machines, vervanger voor op batterijen werkende Blaasstofzuiger)

	KC510 KC510.X **
Spanning	60 V --- MAX ***
Type motor	borstelloos
Luchtdruk	22 N
Max. luchtvolume	1444 m3/h
Max. luchtsnelheid	83 m/s
Beschermingsgraad	IPX5
Gewicht (Kaal gereedschap)	2.6 kg

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen.

*** Voltage gemeten zonder belasting. De initiele accuspanning bereikt maximaal 60 volt. De nominale spanning bedraagt 54 volt.

AANBEVOLEN BATTERIJEN EN LADERS

Accupack Hoedanigheid Lader Amperage
KAC800 4.0 Ah KAC840 30 A

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven.

TECHNISCHE GEGEVENS VOOR ACCUPACK (OPTIONEEL)

Frequentiebanden voor Bluetooth 2400-2483.5 MHz
Maximaal uitgezonden vermogen voor Bluetooth	8 dBm

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

GELUIDSPRODUCTIE

A- gewogen geluidsdruk (Met Nozzle)	L_pA = 76.8 dB(A)
K_pA	3 dB(A)
A- gewogen geluidsvermogen	L_WA = 92.9 dB(A)
K_wA	1.09 dB(A)

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De

trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid

moet bij een schatting van het blootstelling-sniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

CONFORMITEITVERKLARING

WIJ,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Namens Positec verklaar ik dat het product, Beschrijving Accu-aangedreven blazer Type KC510 KC510.X (5-aanduiding van machines, vervanger voor op batterijen werkende Blaasstofzuiger)

Functie blazen en opvangen van afval in een afvalopvangzak

Overeenkomt met de volgende richtlijnen:

2006/42/EC, 2014/30/EU,

2011/65/EU&(EU)2015/863,

2000/14/EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC:

- Procedure beoordeling conformiteit volgens Annex V

- Gemeten geluidsvermogensniveau bij maximale blaaskracht 93.1 dB(A)

- Opgegeven, gegarandeerde niveau

geluidsvermogen 95 dB(A)

Standaards in overeenstemming met,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/12/20

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd
