MANUALE UTENTE KC300.9 KRESS

MANUTENZIONE DELLA SEGA 88

PULIZIA....91

INDIVIDUAZIONE DEI GUASTI 92

DATI TECNICI....93

1 DICHIARAZIONE DI CONFORMITÀ....94

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato questo prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini.

Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domande o dubbi, per tutta la durata di utilizzo dei prodotti, nel corso degli anni, vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza.

Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

USO PREVISTO

Questa motosega è progettata per l'abbattimento di alberi, la sramatura, il taglio di tronchi, il taglio di travi in legno, ecc. Tutti i tagli devono essere trasversali alle venature. Questo prodotto è destinato esclusivamente al taglio del legno.

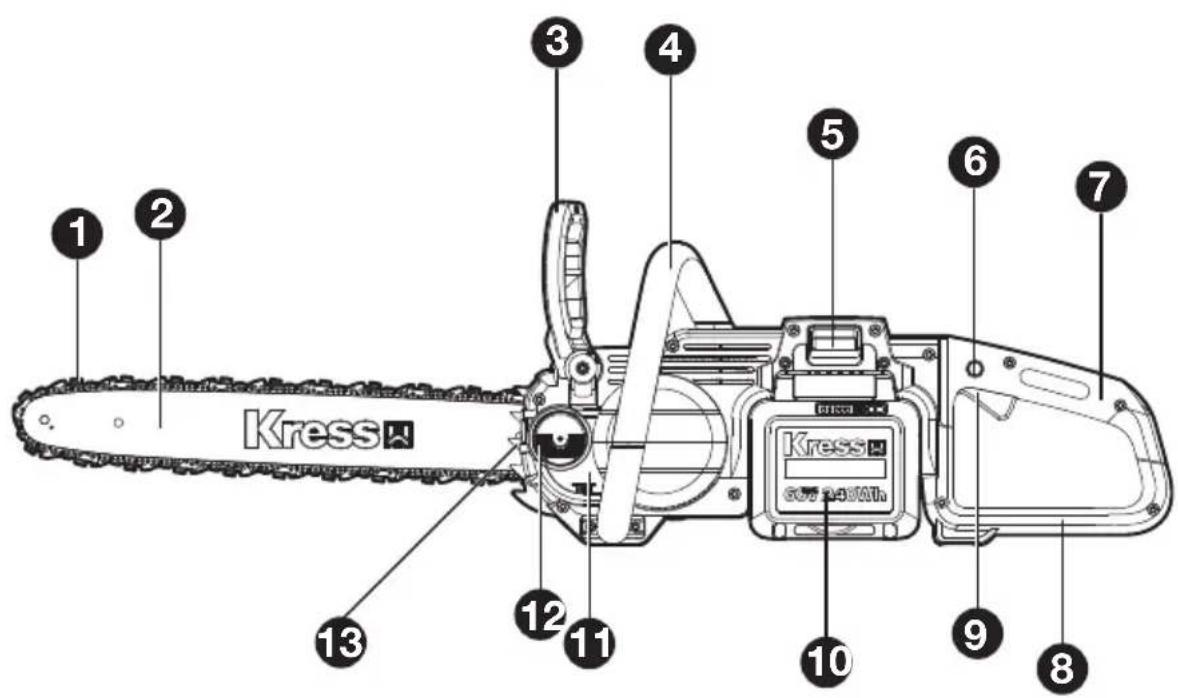

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

1. CATENA DELLA SEGA

2. BARRA

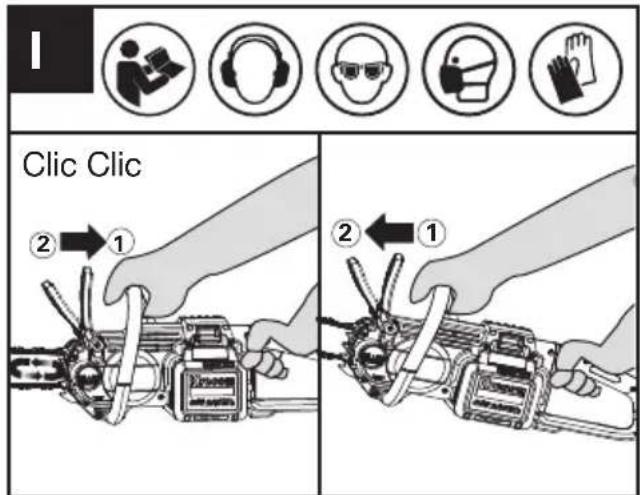

3. LEVA DEL FRENO DELLA CATENA (PROTEZIONE MANO)

4. IMPUGNATURA ANTERIORE

5. SERRATURA A SCATTO UNITÀ BATTERIA

6. PULSANTE DI SBLOCCAGGIO

7. IMPUGNATURA POSTERIORE

8. PROTEZIONE POSTERIORE PER LA MANO

9. INTERRUTTORE DI AVVIO/ARRESTO

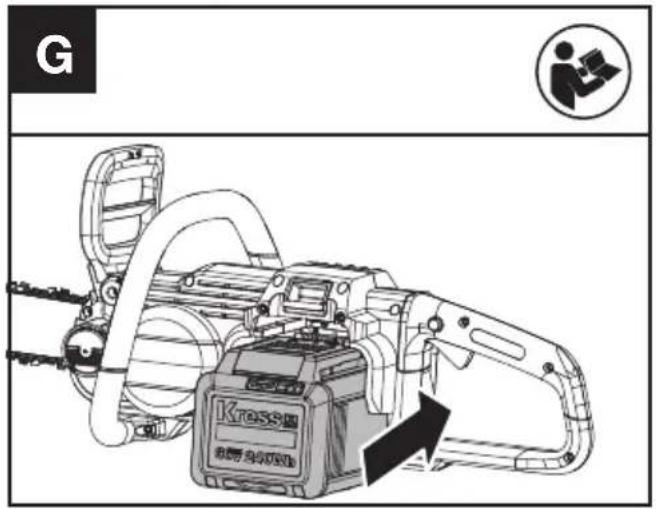

10. UNITÀ BATTERIA *

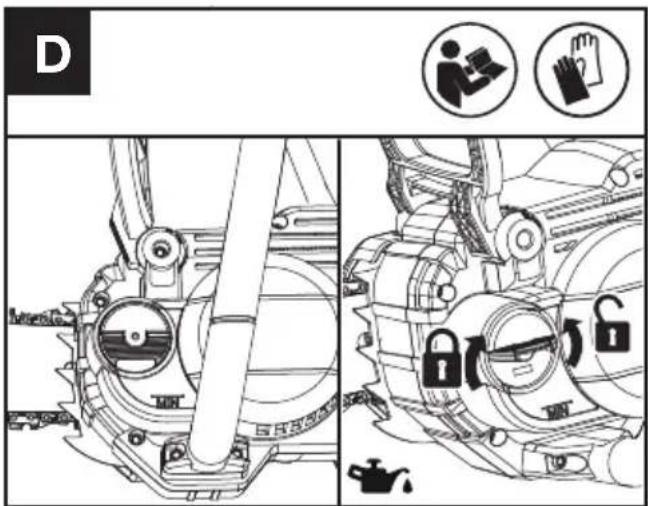

11. INDICATORE DEL LIVELLO DELL'OLIO

12. TAPPO DEL SERBATOIO PER L'OLIO

13. RAMPONE

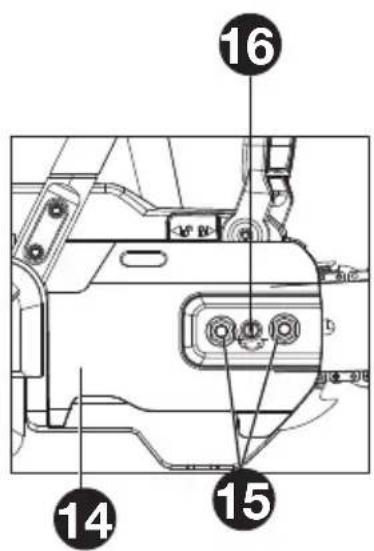

14. RIVESTIMENTO DEL MOTORE

15. DADI ESAGONALI

16. VITE DI TENSIONAMENTO DELLA CATENA

17. SIMBOLO DELLA DIREZIONE DI MARCIA E DI TAGLIO

18. UGELLO DI USCITA DELL'OLIO

19. PERNI DI FISSAGGIO DELLA BARRA

20. MORSETTO A BARRA

21. ROCCHETTO PER CATENA

22. FODERO DI PROTEZIONE

23. CHIAVE (VEDERE FIG. A1)

24. PERNO DI TENSIONAMENTO DELLA CATENA

25. FORO DI TENSIONAMENTO DELLA CATENA (VEDERE FIG. A2)

* Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura.

SICUREZZA DEL PRODOTTO AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1. POSTO DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Non utilizzare la macchina in condizioni di pioggia o umidità. Questo potrebbe aumentare il rischio di scosse elettriche. Una volta bagnata dalla pioggia durante il funzionamento, la macchina e la batteria devono essere asciugate prima di riporle o caricarle. Rimuovere la batteria e reinserirla se la macchina non si accende. Mantenere il collegamento della batteria libero da sporcizia e detriti e pulirlo con una spazzola o un panno morbido e asciutto.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente

cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Se si deve utilizzare l'utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.
h) Non lasciare che la familiarità acquisita con l'utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un'azione imprudente può causare lesioni gravi entro una frazione di secondo.
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà

4. Maneggio ed impiego accurato di utensili elettrici

essere riparato.

5. MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l'apparecchio possa essere messo in funzione inavvertitamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il controllo sicuri dell'elettroutensile in situazioni impreviste.
a) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potrà causare irritazioni cutanee o bruciature.
e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati. Le

batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.

f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6. ASSISTENZA

a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'apparecchio.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

1) INDICAZIONIDI SICUREZZA PER SEGHE A CATENA

a) Quando la sega è in azione tenere tutte le parti del corpo lontane dalla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo.
b) Tenere la motosega ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano sinistra l'impugnatura anteriore. Tenendo la motosega in un'altra posizione operativa si viene ad aumentare il rischio di incidenti e, quindi, non può essere utilizzata.
c) Impugnare l'utensile elettrico solo dalle superfici isolate idonee per essere impugnate, poiché la motosega può venire a contatto con cavi nascosti. In caso di contatto della motosega con cavi sotto tensione, le parti metalliche a vista dell'utensile potrebbero essere sotto tensione ed esporre l'operatore al rischio di folgorazione elettrica.
d) Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega.

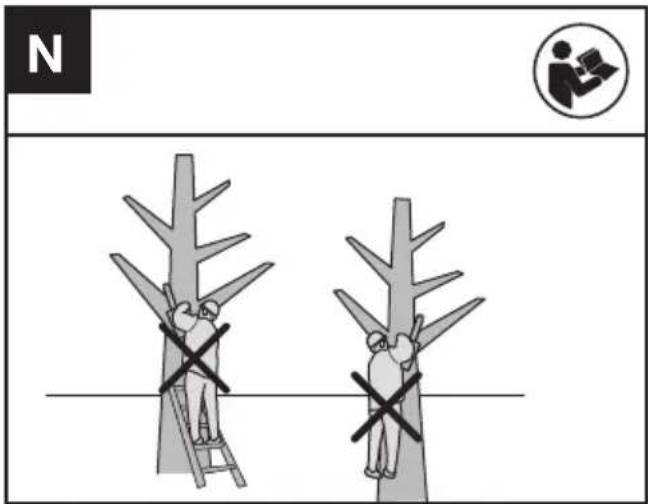

e) Non utilizzare una motosega su un albero, su una scala, da un tetto o da qualsiasi supporto instabile. Utilizzando impropriamente una sega a catena su un albero si vengono a creare seri

rischi di incidenti.

f) Accertarsi di essere sempre una posizione operativa sicura ed utilizzare la motosega unicamente su una base che sia ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile può provocare una perdita del controllo sull'equilibrio e sulla motosega.
g) Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l'operatore e/o fargli perdere il controllo sulla motosega.
h) Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile può rimanere impigliato nella catena della sega e colpire l'operatore facendogli perdere l'equilibrio.
i) Portare la motosega tenendola all'impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto verso l'indietro. Trasportando oppure conservando la motosega applicare sempre la copertura di protezione. Un utilizzo accorto e prudente della motosega contribuisce a ridurre la probabilità di un contatto accidentale con la catena della sega in funzione.
j) Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostituzione di accessori opzionali. Una catena che non sia tesa oppure lubrificata correttamente può rompersi oppure aumentare il rischio di un contraccolpo.
k) Tagliare solo ed esclusivamente legname. Utilizzare la motosega solo per lavori per i quali essa è esplicitamente prevista – Esempio: Non utilizzare motosega per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzando motosega per lavori non consentiti si possono provocare situazioni molto pericolose.
I) Non tentate di abbattere alberi fino a quando non si comprende quali sono i rischi e come evitarli. Durante l'abbattimento di un albero potrebbero verificarsi gravi lesioni all'operatore o agli astanti
m) Seguire tutte le istruzioni durante la rimozione del materiale inceppato, la conservazione o la manutenzione della motosega. Assicurarsi che l'interruttore sia spento e che la batteria sia rimossa. L'azionamento imprevisto della sega durante la rimozione del materiale inceppato o la manutenzione può provocare gravi lesioni personali.
n) Per il primo utilizzo si consiglia all'utente, come minimo, di esercitarsi a tagliare i tronchi su un cavalletto o una culla.
o) Si consiglia di far eseguire l'affilatura e la manutenzione della motosega da un centro di assistenza autorizzato.

2) POSSIBILI CAUSE ED ACCORGIMENTI PER IMPEDIRE UN CONTRACCOLPO:

Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio.

Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all'indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell'operatore.

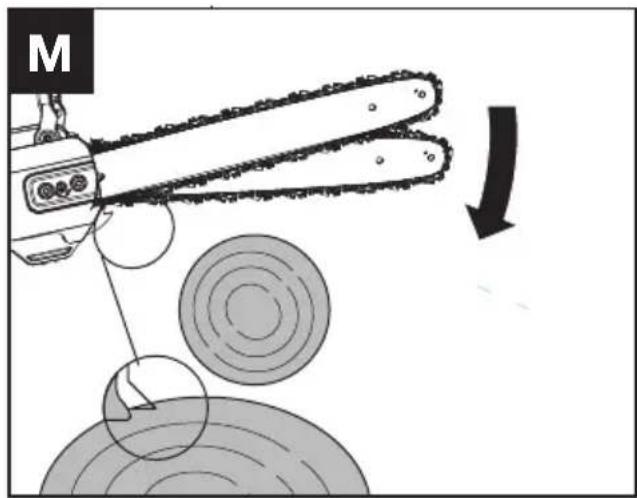

Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell'operatore.

Ognuna di queste reazioni può comportare la perdita di controllo sulla sega ed il pericolo concreto di seri incidenti. Mai fare affidamento esclusivamente sui dispositivi di sicurezza di cui dispone la motosega. Lavorando con una motosega si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue:

a) Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l'operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la motosega in modo incontrollato.
b) Evitare una posizione anomala del corpo e non eseguire tagli oltre l'altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della motosega quando si presentano situazioni inaspettate.
c) Utilizzare sempre barre di ricambio e catene della sega esplicitamente prescritte dalla casa costruttrice. In caso di barre di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo.

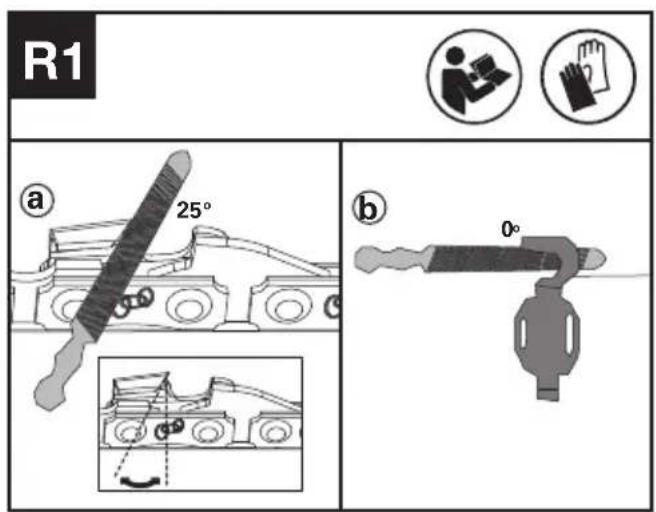

d) Per quanto riguarda l'affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice. Limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi.

RISCHI RESIDUI

Anche se l'apparecchiatura viene utilizzata come previsto, esiste sempre un rischio residuo non evitabile. In base al tipo e alla struttura dell'apparecchio, potrebbero sussistere i seguenti pericoli potenziali:

• Contatto con i denti esposti della motosega (pericolo di taglio)
• Accesso alla catena in rotazione (pericolo di taglio)
• Movimento imprevedibile e improvviso della barra (pericolo di taglio)
• Proiezione di parti dalla motosega (pericolo di taglio/ferimento)
• Proiezione di parti del pezzo lavorato
• Contatto tra pelle e olio
• Perdita di udito se non vengono utilizzate le protezioni acustiche prescritte durante il lavoro

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Tenere le cellule e il pacco batteria puliti e asciutti.
g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
i) Non lasciare un pacco batteria in carica se non in uso.
j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
I) Non utilizzare un pacco batteria non progettato

per l'uso con l'apparecchiatura.

m) Tenere il pacco batteria fuori dalla portata dei bambini.
n) Conservare i documenti originali del prodotto per riferimenti futuri.
o) Rimuovere la batteria dall'apparecchiatura, se non in uso.
p) Smaltire adeguatamente.
q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo.
r) Tenere la batteria lontano da microonde e alta pressione.

REQUISITI DEL MANUALE D'USO PER IL PRODOTTO WIRELESS

a) Il funzionamento di questo dispositivo è soggetto alla due seguenti condizioni:
(1) Questo dispositivo non deve causare interferenze pericolose, e
(2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse quelle che potrebbero causare un funzionamento indesiderato.
b) Attenzione: Cambiamenti o modifiche a questa unità non espressamente approvate dai responsabili in materia di conformità potrebbero invalidare il diritto dell'utente ad utilizzare l'apparecchiatura.
c) NOTA: Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alla comunicazione radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una installazione specifica. Se questo dispositivo causa interferenze dannose alla ricezione radio o televisiva, che possono essere individuate spegnendo e riaccendendo il dispositivo, l'utente è incoraggiato a cercare di correggere l'interferenza eseguendo una o più delle seguenti misure:
- Riorientare o spostare l'antenna ricevente.
- Accrescere il divario tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura ad una presa su un circuito diverso da quello al quale è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radiotelevisivo esperto.

SALVARE LE PRESENTI ISTRUZIONI

Istruzioni riguardanti le tecniche corrette per l'abbattimento, la sramatura e il taglio trasversale 1. Taglio di alberi

Se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che

tagliano il tronco dell'albero deve corrispondere almeno al doppio dell'altezza dell'albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l'ente di approvvigionamento dell'energia.

In caso di lavori di taglio eseguiti su pendii, chi opera con la motosega sul terreno deve prendere posizione nella parte superiore dell'albero che si intende abbattere perché il tronco dell'albero dopo il taglio probabilmente rotolerà oppure scivolerà verso il basso.

Prima di iniziare l'operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d'emergenza e, se necessario, se ne dovrà preparare una. La via di fuga deve essere tracciata alle spalle dell'operatore e diagonalmente rispetto alla linea di caduta dell'albero, come illustrato nella Figura 1.

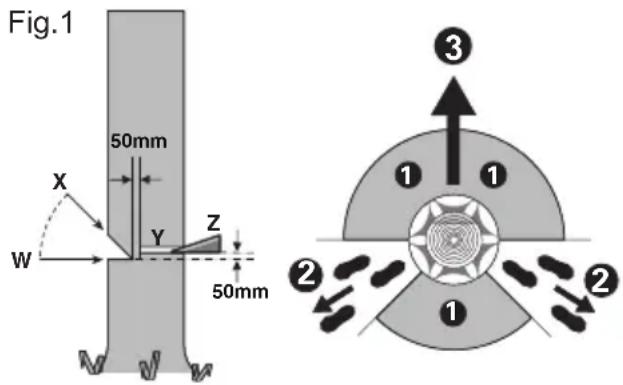

Per poter determinare la direzione della caduta dell'albero, prima dell'abbattimento è necessario prendere in considerazione la pendenza naturale dell'albero, la posizione dei rami più grossi e la direzione del vento.

Liberare l'albero da ogni tipo di sporcizia, materiale pietroso, corteccia staccata dal tronco, chiodi, graffe e fili di ferro.

2. Esecuzione di intaglio a tacche

Praticare un intaglio pari a 1/3 del diametro, come illustrato nella Figura 1. Eseguire prima l'intaglio a tacche inferiore orizzontale 0/V). Questa procedura consente di evitare che la catena della sega oppure la barra possano rimanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche (X).

3. Esecuzione del taglio di abbattimento

Praticare il taglio di abbattimento almeno (Y) 50 mm sopra l'intaglio direzionale orizzontale, come illustrato nella Figura 1. Eseguire il taglio di abbattimento in posizione parallela rispetto all'intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l'albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completamente la striscia ritagliata.

Quando il taglio di abbattimento si avvicina alla cerniera l'albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l'albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all'indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel taglio cunei di legno, di materiale sintetico o di lega leggera (Z) in modo da aprire ulteriormente il taglio e dare all'albero la linea di caduta richiesta Ⓐ Quando l'albero inizia a cadere, togliere la motosega dal taglio, spegnere la macchina, posarla ed abbandonare l'area di pericolo utilizzando la via di fuga precedentemente determinata ②Attenzione a rami che potrebbero cadere dall'alto ed evitare di inciampare. (Vedi Fig. 1)

Con questo termine si intende il taglio di rami dal tronco dell'albero abbattuto. Nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l'albero poggia. Rimuovere i rami più piccoli con un taglio solo, come illustrato nella Figura 2. In caso di rametti che si trovano sotto sollecitazione, tagliarli dalla parte inferiore verso l'alto in modo da evitare che la sega possa incastrarsi.

5. Taglio di tronco d'albero

Con questo termine si intende il taglio sulla lunghezza richiesta dell'albero abbattuto. Assicurarsi sempre una posizione operativa sicura ed una distribuzione uniforme del peso del corpo su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei. Seguire le istruzioni semplici previste per facili operazioni di taglio.

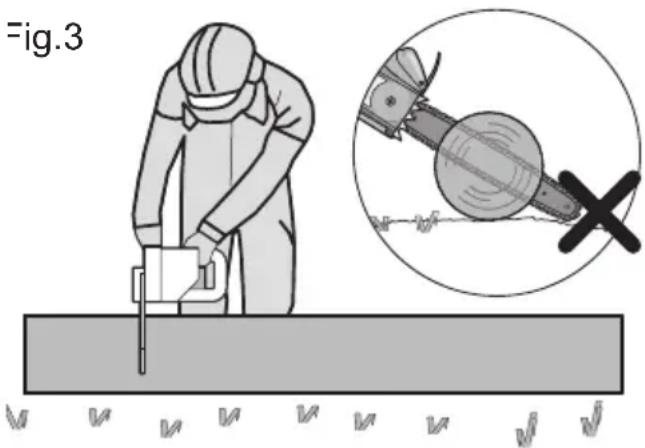

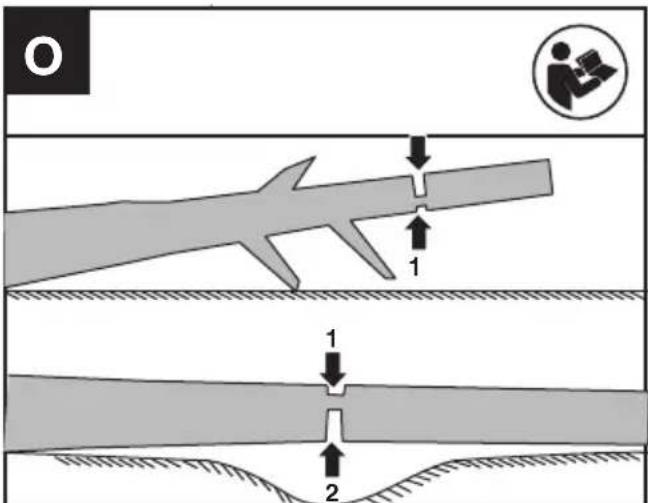

Quando il tronco è sostenuto per l'intera lunghezza, come illustrato nella Figura 3, praticare il taglio finale dall'alto (soprataglio), evitando di toccare il terreno, in quanto la catena diventerebbe molto meno affilata.

=ig.3

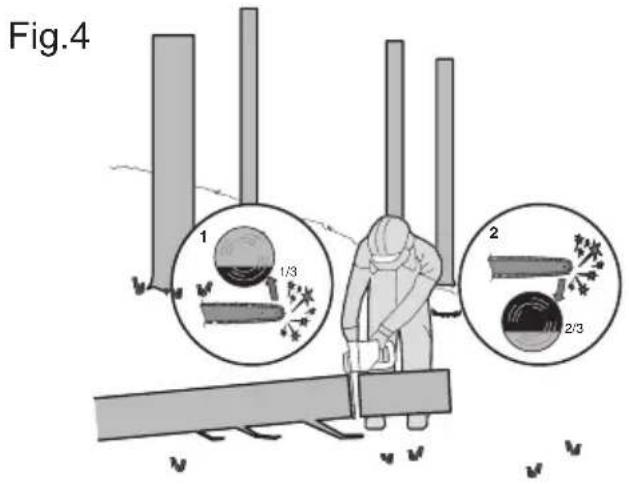

Quando il tronco è supportato su un lato, come illustrato in figura 4, tagliare 1/3 del diametro dalla parte inferiore (sottostrato) (1). Quindi praticare il taglio finito tramite il sottostrato per incontrare (2) il primo taglio.

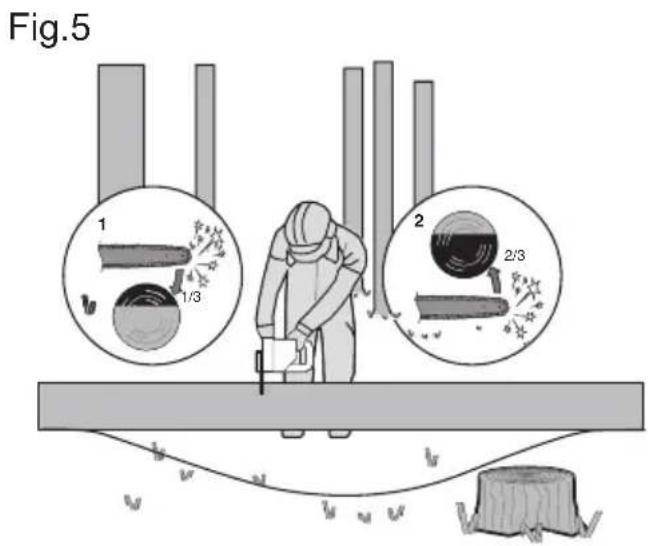

Quando il tronco è supportato da entrambe le estremità, come illustrato nella Figura 5, tagliare 1/3 del diametro dall'alto (soprataglio) (1); Quindi praticare il taglio finale tagliando i 2/3 inferiori per incontrare (2) il primo taglio.

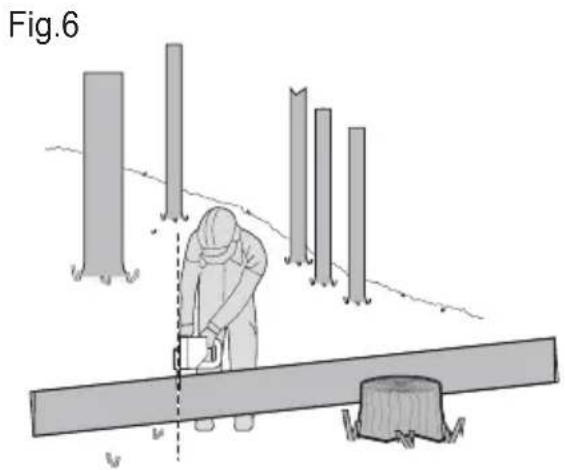

Durante il taglio su terreni pendenti, l'operatore deve posizionarsi sempre a monte del tronco, come illustrato nella Figura 6. Per poter mantenere il controllo completo al momento del "taglio completo", quando ci si avvicina alla fine del taglio ridurre la pressione esercitata senza allentare minimamente la presa sulle impugnature della motosega. Fare sempre in modo che la catena della sega non arrivi a toccare il terreno. Una volta terminato completamento il taglio, prima di allontanare la motosega dal punto di taglio, attendere che la catena della sega si sia fermata completamente. Prima di passare da un albero all'altro, spegnere sempre il motore della motosega.

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni.
	Attenzione
	Indossare protezione per le orecchie.
	Indossare protezione per gli occhi.
	Indossare una mascherina antipolvere.
	Usare sempre due mani quando si adopera la motosega.
	Fare attenzione al contraccolpo della motosega ed evitare il contatto con la punta della barra
	Indossare un dispositivo di protezione per il capo.
	Indossare guanti protettivi.
	Batteria agli ioni di litio Questo prodotto è contrassegnato da un simbolo relativo alla “raccolta separata” per tutti i pacchi batteria e il pacco batteria. Quindi, sarà riciclata o smantellata per ridurre l’impatto sull’ambiente. I pacchi batteria possono essere pericolosi per l’ambiente e per la salute umana poiché contengono sostanze pericolose.
	Non bruciare.
	Le batterie potrebbero entrare nel ciclo dell’acqua se non siano smaltite in modo inappropriato, il che può essere pericoloso per l’ecosistema. Non smaltire le batterie usate come rifiuti urbani non differenziati.
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
	Smaltimento ecologico I vecchi apparecchi elettrici non devono essere smaltiti insieme ai rifiuti residui, ma devono essere smaltiti separatamente. Lo smaltimento presso il punto di raccolta comunale da parte dei privati è gratuito. Il proprietario dei vecchi apparecchi è tenuto a portarli in questi punti di raccolta o in punti di raccolta simili. Con questo piccolo sforzo personale, si contribuisce al riciclo di preziose materie prime e al trattamento di sostanze tossiche.
	Sbloccare
	Bloccare

Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

MONTAGGIO

AVVERTENZA! Non installare la batteria prima che sia stata assemblata

completamente.

Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione.

MONTAGGIO DELLA LAMA FISSA E DELLA CATENA DELLA SEGA

1. Disimballare tutte le parti con cura. Rimuovere il rivestimento del motore ruotando i dadi esagonali in senso antiorario. . (Vedi Fig. A1)

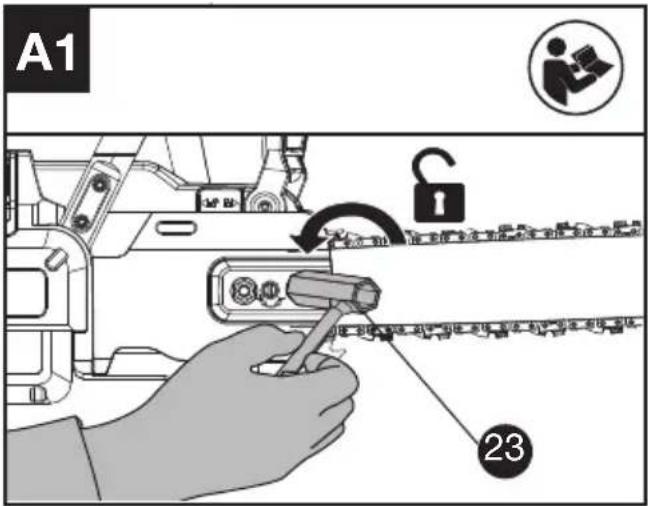

A1 23

1. Collocare la motosega su una superficie piana e compatta.
2. Utilizzare esclusivamente catene Kres originali o catene raccomandate per la barra di guida.

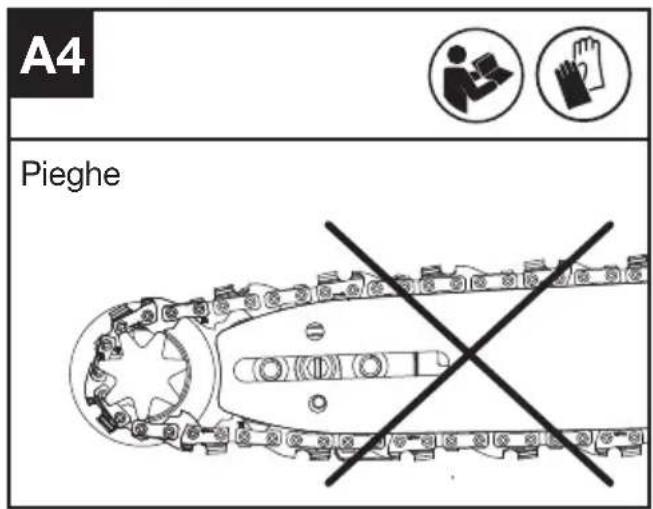

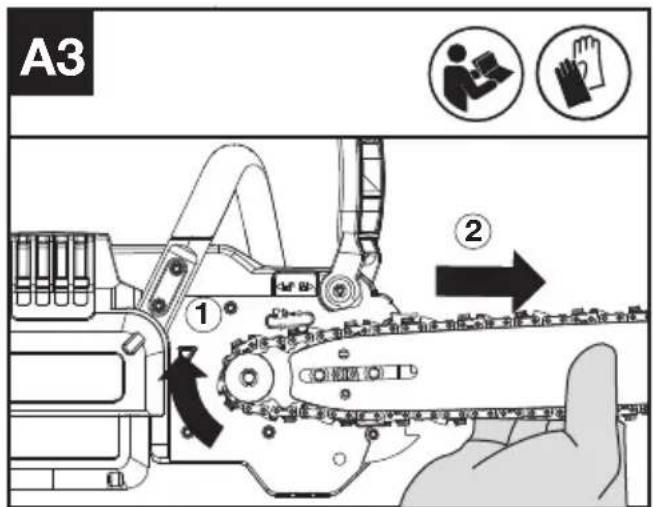

3. Far scorrere la catena nella fessura attorno alla barra di guida. Assicurarsi che la catena sia nella direzione di marcia corretta confrontandola con l'icona della catena o facendo riferimento al simbolo della direzione della catena che si trova sul corpo della sega.
4. Montare la catena sul pignone, in modo che i due perni di posizionamento della barra sul pattino si inseriscano nella fessura dell'apertura sulla barra di guida. Assicurarsi che il foro di tensionamento della catena si adatti al perno di tensionamento della catena. (Vedi Fig. A2).

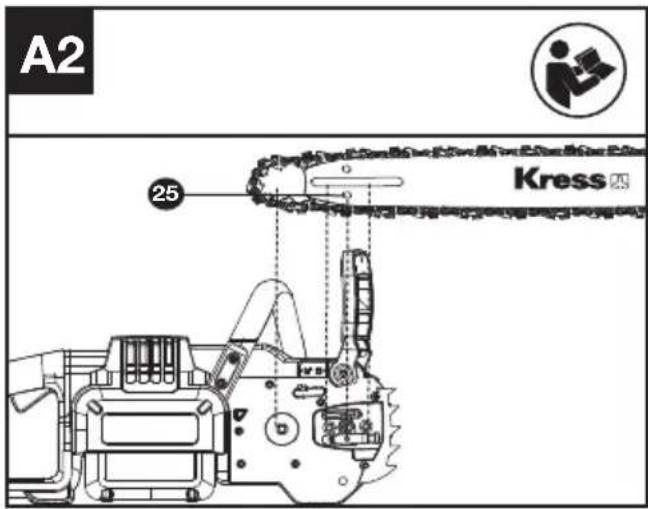

A2 25 Kress

1. Controllare se tutte le parti sono posizionate correttamente. Accertarsi che ci siano 3 maglie in presa sul pignone motore (Vedi Fig.A3), evitare pieghe come illustrato in Fig. A4. In caso di pieghe, afferrare la catena sulla barra di guida appena davanti alla piega e stendere la piega.

A3 ① ②

A4 Pieghe

NOTA: la catena deve girare liberamente e non avere pieghe.

1. Montare il rivestimento del motore, e serrarlo ruotando i dadi esagonali in senso orario, fino al raggiungimento di un leggero serraggio. (Vedi Fig. A5)

A5

AVVERTENZA! La catena non è ancora in tensione. Applicare tensione alla catena come descritto nella sezione

"Tensionamento della catena". Ora è necessario ispezionare la catena per assicurarsi che sia tesa correttamente.

SERRAGGIO DELLA CATENA DELLA SEGA (Vedi Fig. B, C)

B 0.12-0.2" 3-5mm barra di guida

C

1 Allentare i dadi del coperchio della guida con la chiave, come mostrato nella Fig. A1, ma ricordarsi di non rimuovere il coperchio.
2 Sollevare il coperchio della catena della barra

di guida e ruotare la vite di tensionamento con una chiave in senso orario. Stringere la vite di tensionamento fino a quando la catena è tesa correttamente e può ancora muoversi facilmente (vedere Fig. B&C)

3 Serrare i dadi sul coperchio dell'unità con la chiave come mostrato in A5 fino a quando non è serrato.
4 Eseguire un doppio controllo della tensione impostata dalla vite di tensionamento della catena. La tensione corretta della catena viene raggiunta quando la catena può essere sollevata di circa la metà della profondità della catena di trasmissione dalla barra di guida al centro. Per farlo, occorre sollevare la catena con una mano contro il peso della macchina NOTA: la catena si allunga durante il taglio e perde la tensione corretta. Quando la catena si allenta, svitare completamente i dadi esagonali o ruotare i dadi esagonali di tre giri completi in senso antiorario, quindi tensionare nuovamente la catena e stringere i dadi esagonali per ripristinare correttamente la tensione della catena ripetendo i passaggi 1-4 sopra elencati.

AVVERTENZA:

• Rimuovere la batteria dall'apparecchio prima di regolare la tensione della catena.
• Le lame della catena sono affiliate. Usare guanti protettivi quando si maneggia la catena.
• Mantenere sempre la tensione appropriata. Una catena allentata aumenta i rischi di contraccolpi. Una catena allentata può uscire dalla scanalatura della barra. Questo può provocare lesioni all'operatore e danneggiare la catena. Una catena allentata provoca il rapido consumo di catena, barra e pignone.

NOTA: La tensione della catena è corretta quando è possibile sollevare quest'ultima dalla barra e la maglia di trazione si trova all'interno del binario della barra.

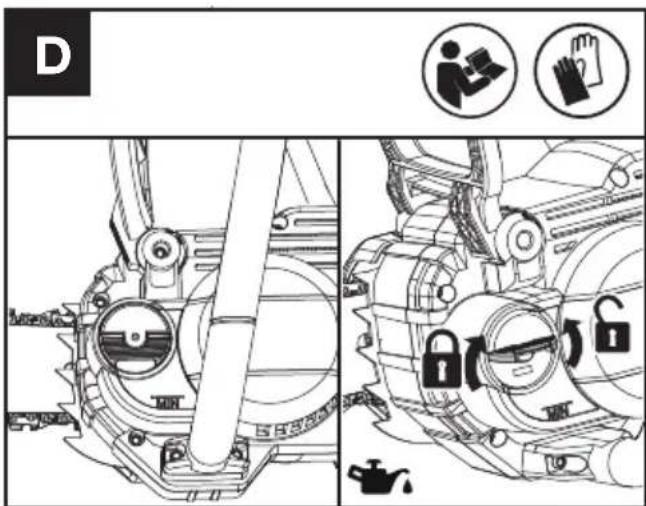

LUBRIFICAZIONE DELLA CATENA (Vedi Fig. D)

D

IMPORTANTE: Al momento della consegna della motosega, il contenitore per l'olio adesivo è vuoto. Prima di utilizzare la

macchina, è quindi importante riempire il contenitore versandovi l'apposito l'olio. Non utilizzare mai la motosega senza olio per la barra e la catena o lasciare che il serbatoio si svuoti, per evitare di danneggiare gravemente il prodotto. NOTA: La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l'esercizio, la lubrificazione della catena della sega avviene automaticamente.

RIEMPIMENTO DELL'OLIO:

AVVERTENZA: rimuovere la batteria prima di riempire il serbatoio dell'olio.

1. Poggiare su una superficie adatta la motosega con il tappo del serbatoio per l'olio rivolto verso l'alto.
2. Pulire con uno straccio la zona intorno al tappo del serbatoio per l'olio e svitare il tappo.
3. Aggiungere olio per motoseghe finché il serbatoio è pieno.
4. Accertarsi che nel serbatoio dell'olio non possa penetrarvi sporcizia, ricollocare il tappo dell'olio e serrarlo manualmente in senso orario.

È importante utilizzare lubrificante per barre e catene (non fornito) che è formulato per

funzionare in un ampio intervallo di temperature senza diluizione richiesta. Questo è disponibile presso il negozio nel quale è stata acquistata la motosega o in qualsiasi altra ferramenta. Non utilizzare oli sporchi, usati o contaminati. Possono verificarsi danni alla barra o alla catena. In caso di utilizzo di olio non omologato si viene a perdere ogni diritto di garanzia.

Non ingerire. Se il prodotto dovesse essere ingerito, rivolgersi immediatamente a un medico. Tenere fuori della portata dei bambini. Conservare lontano da calore e fiamme libere.

CONTROLLO DEL LUBRIFICATORE AUTOMATICO

È possibile verificare il funzionamento corretto del lubrificatore automatico mettendo in funzione la motosega e puntando l'estremità della Barra di guida verso un pezzo di cartone o carta per terra. Se si sviluppa un motivo crescente di lubrificante sul cartone, il lubrificatore automatico funziona correttamente. Se non è presente nessuna traccia di lubrificante, nonostante il serbatoio sia pieno, contattare l'agente del servizio clienti Kress o un agente autorizzato dell'assistenza Kress.

NOTA: La pompa impiega un tempo prolungato (1 minuto +) per pescare l'olio quando è nuova o dopo che la motosega non è stata utilizzata per un lungo periodo di tempo.

ATTENZIONE: Non toccare il suolo con la catena. Assicurare una distanza di sicurezza di 15 cm (6'').

Verifica dei controlli

Pulsante di blocco dell'acceleratore e grilletto dell'acceleratore

1 Rimuovere la batteria.
2 Provare a premere il grilletto dell'acceleratore. Se è possibile premere il grilletto dell'acceleratore, il pulsante di blocco dell'acceleratore è difettoso. Interrompere l'uso della motosega e contattare il servizio di assistenza.
4 Tenere premuto prima il pulsante di blocco dell'acceleratore, quindi premere il grilletto dell'acceleratore.
5 Rilasciare il grilletto dell'acceleratore e il pulsante di blocco dell'acceleratore. Se il grilletto dell'acceleratore o il pulsante di blocco dell'acceleratore si blocca e non riesce a tornare nella posizione originale. Interrompere l'uso della motosega e contattare il servizio di assistenza.

FUNZIONAMENTO

PRIMA DI UTILIZZARE L'UTENSILE A BATTERIA

Attenzione: Il caricabatteria e il gruppo batteria sono progettati specificamente per

funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può verificarsi un guasto elettrico pericoloso.

NOTA: L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla.

Il caricatore fornito in dotazione è adatto alla batteria agli ioni di Litio installata sulla macchina. Non usare altri tipi di caricatore.

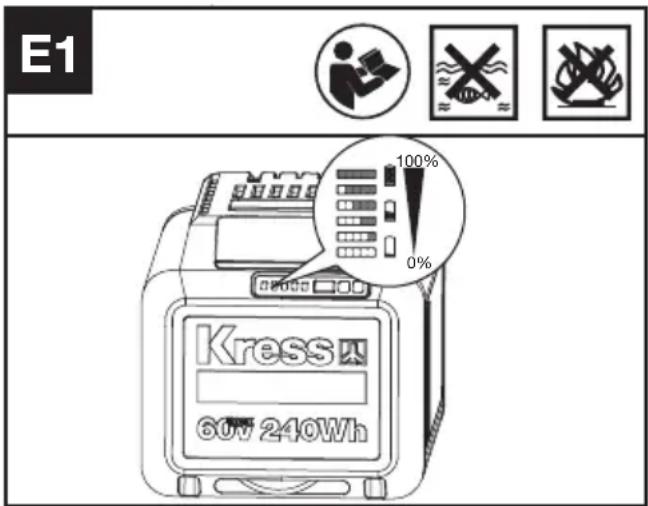

CONTROLLO DELLO STATO DI CARICA DELLA BATTERIA (Vedi Fig. E1)

E1 Kress 60V 240Wh 100% 0%

Prima dell'avvio o dopo l'uso, premere il pulsante di verifica dell'alimentazione sulla batteria per controllare la carica della batteria.

NOTA: la Fig. E1 si riferisce solamente alla batteria

con indicatore luminoso.

Indicazioni	Luce LED	Stato della batteria
Sono accese cinque luci verdi.	[444K]	80% ≤ Livello di carica ≤ 100%
Sono accese quattro luci verdi.		60% ≤ Livello di carica < 80%
Sono accese tre luci verdi.	[XZXO]	40% ≤ Livello di carica < 60%
Sono accese due luci verdi.	[T205]	20% ≤ Livello di carica < 40%
È accesa una sola luce verde.	[BKG6]	10% ≤ Livello di carica < 20%
Una luce verde lampeggia.		0% ≤ Livello di carica < 10%

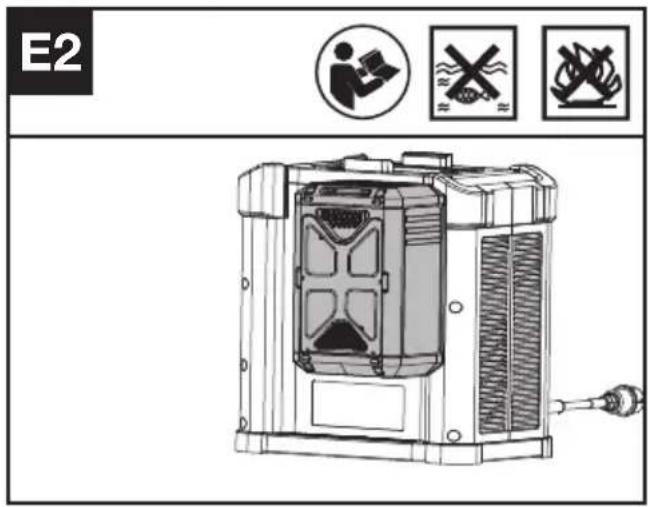

CARICAMENTO DEL PACCO BATTERIA (VEDI FIG. E2)

La batteria agli ioni di Litio è protetta per impedire che si scarichi completamente. Quando la batteria è scarica, la macchina si spegne automaticamente grazie d'un circuito di protezione.

RIMOZIONE E INSTALLAZIONE DELL'UNITÁ BATTERIA (VEDI FIG. F, G)

F 1 2

G Kross

Premere il pulsante di rilascio del pacco batteria per rimuovere il pacco batteria dall'utensile. Dopo la ricarica, inserire il pacco batteria nell'apposito alloggiamento. Sarà sufficiente una leggera pressione finché non si sente un clic. Verificare che la batteria sia fissata saldamente.

NOTA: Quando lo si rimuove tenere fermo il pacco batterie per evitrare di lasciarlo cadere e di farsi male.

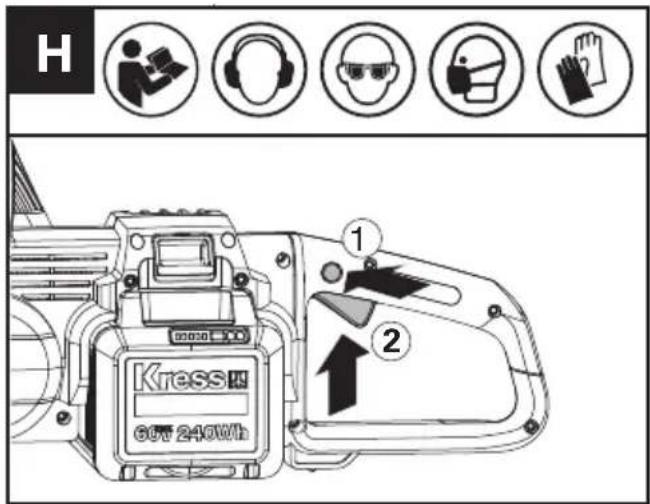

AVVIARE ED ARRESTARE LA MACCHINA (VEDI FIG. H)

H Kress 60T 240Wh 1 2

ATTENZIONE: Prima di utilizzare l'utensile senza filo controllare la batteria. Utilizzare la batteria riportata nell'elenco nella sezione degli accessori.

Per accendere l'attrezzo, premere il pulsante di blocco dell'acceleratore, quindi premere completamente il grilletto dell'acceleratore e mantenerlo in questa posizione. Il pulsante di blocco dell'acceleratore può ora essere rilasciato. Se la sega non funziona, vedere le informazioni sulla LEVA DEL FRENO DELLA CATENA riportate di seguito. Per lo spegnimento, rilasciare il grilletto dell'acceleratore.

NOTA: Il freno della catena deve essere disattivato per poter accendere la motosega.

LEVA DEL FRENO DELLA CATENA (VEDI FIG. I)

Il frenacatena è un meccanismo di protezione che, qualora la macchina rimbalzi all'indietro, si attiva attraverso la protezione mano anteriore. La catena si blocca nel giro di breve tempo.

Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Per disattivare il freno della catena tirare la protezione paramani anteriore verso l'operatore (posizione ①). Per attivare il freno della catena spingere la protezione paramani anteriore in avanti (posizione ②)

NOTA: se la sega non si avvia nonostante sia stata assemblata correttamente e le batterie siano completamente cariche, verificare se il freno della catena si trova nella posizione corretta (posizione ①). 2. *Quando il freno della catena viene attivato, la catena della motosega deve arrestarsi istantaneamente. Se la catena della motosega non si ferma o rallenta solo gradualmente, interrompere l'uso della motosega e contattare il servizio di assistenza.

TAGLIO

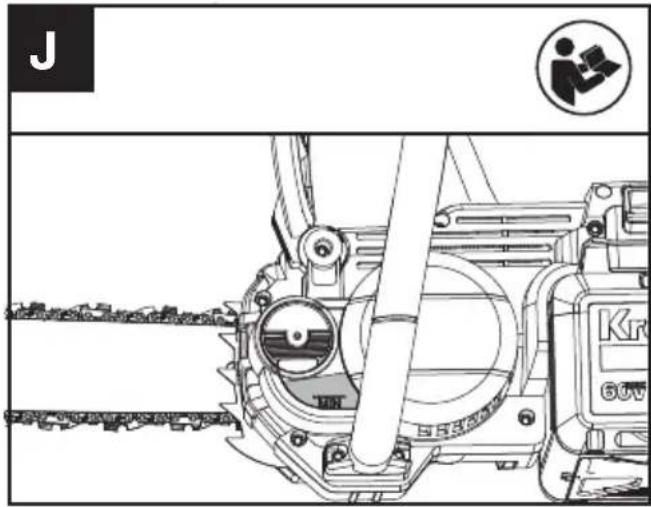

IMPORTANTE: Il serbatoio dell'olio è pieno? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l'indicatore del livello dell'olio. (Vedi Fig. J) Aggiungere dell'altro olio, quando il livello dell'olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contenuto del serbatoio è sufficiente per circa 12 minuti, a seconda delle pause e dell'intensità del lavoro.

Durante i lavori di taglio, controllare la tensione della catena ogni 10 minuti.

(1) Inserire il pacco batteria nella macchina.
(2) Assicurarsi che la sezione di tronco da tagliare non giaccia per terra. Se il tronco da tagliare è appoggiato a terra, non tagliarlo completamente ed evitare che la catena entri in contatto con il terreno. Riposizionare il tronco per il taglio finale di separazione.

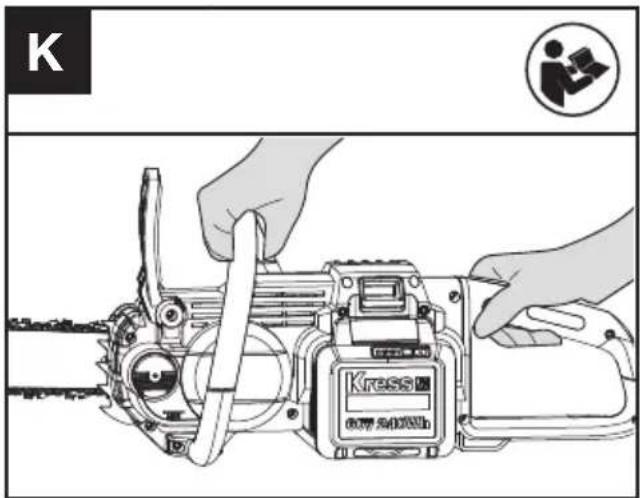

(3) Utilizzare entrambe le mani per afferrare la sega con sicurezza. Utilizzare sempre la mano sinistra per afferrare la maniglia frontale e la mano destra per afferrare la maniglia posteriore. La presa deve essere solida. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate (Vedi Fig. K)

K Kress OFF 500Wh

(4) Accertarsi di avere un equilibrio stabile. Tenere i piedi e le spalle ben divaricati. Distribuire il peso in modo uniforme su entrambi i piedi.
(5) Quando si è pronti a eseguire un taglio, spingere completamente in dentro il pulsante di blocco dell'acceleratore con il pollice destro e premere il grilletto. Questo accende la sega. Rilasciando il grilletto, la sega si spegne. Assicurarsi che la sega funzioni alla massima velocità prima di iniziare un taglio.
(6) Quando si inizia un taglio, posizionare lentamente la catena in movimento contro il legno. Il legno dovrebbe essere il più vicino possibile al corpo

della sega. Tenere la sega saldamente in posizione per evitare possibili rimbalzi o scivolamenti (movimento laterale) della sega.

(7) Guidare la sega esercitando una leggera pressione con l'avambraccio sinistro e non esercitare una forza eccessiva, lasciando che la sega faccia il suo lavoro, differentemente Il motore potrebbe sovraccaricarsi e potrebbe bruciarsi, mentre svolgerà il lavoro in modo migliore e più sicuro alla velocità per cui è stato concepito.
(8) Rimuovere la sega da un taglio con la sega in funzione alla massima velocità. Arrestare la motosega rilasciando il grilletto dell'acceleratore. Assicurarsi che la catena si sia fermata prima di posare la motosega.
(9) Continuare a fare pratica su ciocchi di scarto in un'area di lavoro sicura fino a quando ci si sente a proprio agio, utilizzando un movimento fluido e una velocità di taglio stabile.

Dispositivi di sicurezza anti-rinculo su questa sega

Questa sega è dotata di una catena a basso rinculo e di una barra di guida a rinculo ridotto. Entrambi gli elementi riducono le probabilità di rinculo. Tuttavia, può ancora verificarsi il rinculo con questa sega.

Per evitare il pericolo di contraccolpi della sega.

• Utilizzare entrambe le mani per afferrare la sega quando è in funzione. La presa deve essere solida. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate.
• Fare in modo che tutti gli strumenti di sicurezza siano in posizione sulla sega. Assicurarsi che funzionino correttamente.
• Non inclinarsi eccessivamente in avanti né tagliare tenendo la motosega più alta delle spalle.
• Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio.
• Tenere una posizione in piedi leggermente a sinistra della sega. Questo fa sì che il corpo non sia in linea diretta con la catena.
• Non lasciare che la punta della barra di guida tocchi nulla quando la catena è in movimento.
• Non tentare mai di tagliare due tronchi allo stesso tempo. Tagliare un solo tronco alla volta.
• Non affondare la punta della guida o non tentare di eseguire tagli troppo angolati (incidendo il legno utilizzando la punta della guida). Questo tipo di taglio è riservato a professionisti adeguatamente formati.
• Prestare attenzione allo spostamento di rami e ad altre forze che possono chiudere il taglio e bloccare o rallentare la catena.
• Utilizzare estrema cautela quando si reinserisce il potatore in un taglio precedentemente iniziato.
• Utilizzare solo la catena e la barra di guida a contraccolpo ridotto fornite con questa motosega o consigliate come ricambio.
• Mai lavorare con una catena allentata, allargata oppure eccessivamente consumata. Fare attenzione ad avere sempre la corretta tensione della catena.

COME UTILIZZARE LA SEGA IN MODO

SICURO

1. Usare la motosega solo con un equilibrio saldo.
2. Tenere la motosega sul lato destro del corpo (Vedi Fig. L).

L →

1. La catena deve essere in funzione alla massima velocità prima di entrare a contatto con il legno.
2. Utilizzare i ramponi per fissare la motosega nel legno prima di iniziare il taglio.
3. Se necessario, utilizzare i denti come punto di leva durante il taglio. (Vedere Fig. M)

M

1. Non utilizzare la motosega con le braccia completamente estese, non tentare di segare zone difficili da raggiungere e non stare in piedi su una scala a pioli durante il taglio (Vedi Fig. N).

N

Mai utilizzare la motosega al di sopra dell'altezza delle spalle.

TAGLIO DI LEGNAME SOTTO SOLLECITAZIONE (VEDI FIG. O)

AWERTENZA: Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l'operatore e/o fargli perdere il controllo sulla motosega.

Se il legno poggia su entrambi i lati, tagliare prima da sopra (1) (soprataglio) per un terzo attraverso il tronco e poi tagliare il tronco completamente da sotto (2) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Così facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da sotto (1) (sottostrato) per un terzo verso l'alto e poi tagliare il tronco completamente da sopra (2) allo stesso punto al fine di evitare che la motosega possa scheggiare oppure restare bloccata.

Quando si tagliano sezioni corte (ad esempio legna da ardere), di solito non è necessario eseguire il taglio da sotto quando il tronco è sostenuto da un'estremità.

PER GLI UTENSILI A BATTERIA

L'intervallo di temperatura ambiente consigliato per lo scarico è di -20°C \~45°C (-4°F\~113°F).

La temperatura ambientale raccomandata per il caricabatterie durante la ricarica è di-5°C\~45°C (23°F\~113°F).

PROMEMORIA DI UTILIZZO A BASSA TEMPERATURA:

Per garantire prestazioni ottimali e mantenere la longevità del vostro sistema di batteria, si prega di assicurarsi che la batteria è a temperatura ambiente normale prima inizio del lavoro in condizioni di freddo.

TRASPORTO

Trasporto della motosega

1. Spegnere la motosega e rimuovere la batteria.
2. Quando si trasporta la motosega a mano, tenere l'impugnatura anteriore della motosega per assicurarsi che la macchina sia parallela al terreno.
3. Quando si trasporta la motosega in un veicolo, fissarla e posizionarla per evitare movimenti o danni.

Trasporto della batteria

1. Assicurarsi che la batteria sia in condizioni di sicurezza.
2. Per il trasporto della batteria, utilizzare un imballaggio non conduttivo.
3. Le batterie agli ioni di litio contenute sono soggette ai requisiti della legislazione sulle merci pericolose. Trasportare le batterie solo se il loro alloggiamento non è danneggiato. Posizionare le batterie in modo tale che non possano muoversi all'interno dell'imballaggio.

MANUTENZIONE DELLA MOTOSEGA

Seguire le istruzioni per la manutenzione in questo manuale. Il rischio di contraccolpi può essere ridotto pulendo la sega ed effettuando la manutenzione della guida. Ispezionare ed eseguire la manutenzione della sega dopo ogni utilizzo. In questo modo si migliorano le condizioni della motosega. Una volta bagnati sotto la pioggia durante il funzionamento, la macchina e il pacco batteria devono essere asciugati prima di riporli o caricarli.

NOTA: anche con la corretta affilatura, il rischio di contraccolpi può aumentare ad ogni affilatura.

MANUTENZIONE E CONSERVAZIONE DELLA MOTOSEGA

1. Rimuovere il pacco batteria

• Quando non viene utilizzata
- Prima di spostarsi da un luogo all'altro
- Prima di effettuarne la manutenzione
- Prima di cambiare gli accessori come la catena e

la barra di protezione.

1. Ispezionare la sega prima e dopo ogni utilizzo. Ispezionare la sega da vicino per vedere se la protezione o un altro componente si sono danneggiati. Verificare la presenza di eventuali danni che possono compromettere la sicurezza dell'operatore o il funzionamento della sega. Controllare l'allineamento o inceppamento delle parti mobili. Controllare la presenza di componenti rotti o danneggiati. Non utilizzare la motosega se i danni compromettono la sicurezza o il funzionamento. Far riparare i danni da un centro di assistenza autorizzato.

3. Mantenere la motosega con cura.

• Mantenere la catena affilata, pulita e lubrificata per prestazioni migliori e più sicure.
• Seguire le istruzioni di questo manuale per affilare la catena.
• Tenere le maniglie asciutte, pulite e libere da olio e grasso.

• Tutte le viti e i dadi devono essere serrati.

• Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali.

• Ritirare sempre la motosega quando non è in uso.

• in alto e sotto chiave, per evitare che possano arrivarci i bambini

• in un luogo asciutto
• con la barra e il copricatena in posizione

Manutenzione della barra

Per massimizzare la durata della barra, si consiglia di seguire questi accorgimenti di manutenzione. Le guide della barra che trasportano la catena devono essere pulite prima di ritirare l'utensile o se è presente sporcizia sulla barra o sulla catena. Le guide devono essere pulite ogni volta che viene rimossa la catena.

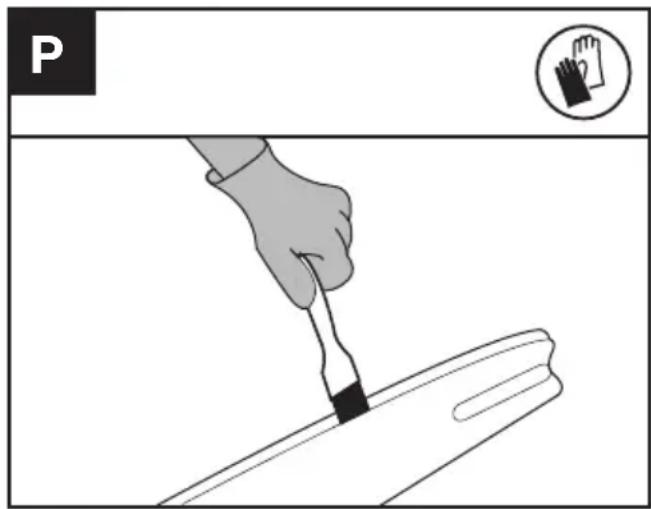

PER PULIRE LE GUIDE DELLA BARRA

1. Rimuovere il coperchio della trasmissione, la barra e la catena. (vedere sezione MONTAGGIO)
2. Utilizzando una spazzola metallica, un cacciavite o un simile strumento adatto, rimuovere i residui dalle guide della barra. (Vedi Fig. P)
3. Assicurarsi di pulire accuratamente i passaggi dell'olio.

CONDIZIONI CHE RICHIEDONO LA MANUTENZIONE DELLA CATENA E DELLA BARRA DI GUIDA:

• La sega taglia su un lato o a un angolo.
• È necessario forzare la sega per praticare il taglio.
• Fornitura di lubrificante inadeguata alla barra e alla catena.

Verificare la condizione della barra di guida ogni volta che si affila la catena. Una barra di guida usurata danneggerà la catena e renderà difficoltàoso il taglio. Dopo ogni uso, con l'unità disconnessa dalla sorgente di alimentazione, rimuovere tutta la segatura dalla barra di guida e dal foro del dente.

Quando la parte superiore della guida è irregolare, utilizzare una lima piatta per ripristinare le estremità e i lati quadrati.

Limare le estremità della guida e i lati squadrati

Scanalatura usurata
Scanalatura corretta

Sostituire la barra di guida quando la scanalatura è usurata, la barra di guida è piegata o incrinata o quando si verifica un surriscaldamento o una sbavatura eccessiva delle guide. Se è necessaria la sostituzione, utilizzare soltanto la barra di guida specificata per la sega nell'elenco delle parti di riparazione o sull'etichetta posta sulla motosega.

SOSTITUIRE/GIRARE LA CATENA DELLA MOTOSEGA E LA LAMA

Sostituire la catena quando i denti siano troppo logorati per essere affilati o quando la catena si rompa. Utilizzare soltanto le catene di ricambio indicate in questo manuale.

Ispezionare la guida prima di affilare la catena. Una guida logora o danneggiata è pericolosa e rende l'operazione di taglio più difficile.

LUBRIFICARE IL DENTE

AVVERTENZAL: Indossare guanti per applicazioni intensive quando si esegue la manutenzione o riparazione di questo iile.

Rimuovere sempre il pacco batteria dalla sega prima di eseguire qualsiasi riparazione o manutenzione sull'utensile.

NOTA: Non è necessario rimuovere la catena o la barra per lubrificare il pignone della barra di guida.

1. Pulire la barra ed il pignone.
2. Usando un ingrassatore a pressione, inserire il puntale nel foro di lubrificazione ed iniettare il grasso finché fuoriesce dai lati del pignone. (Vedi Fig. Q)

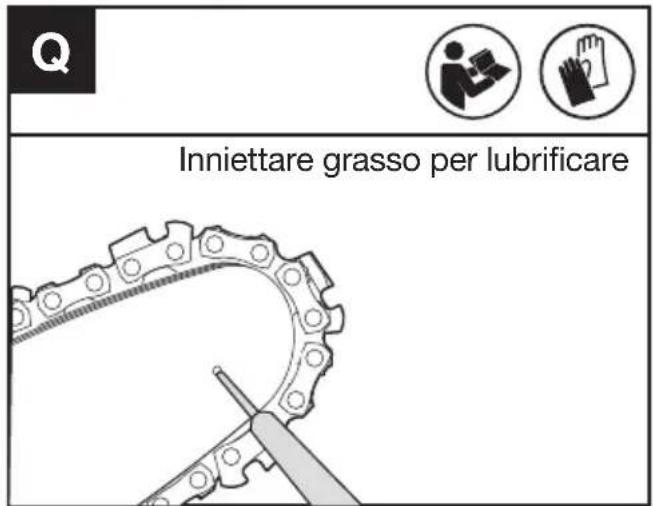

Q Inniettare grasso per lubrificare

1. Ruotare il pignone e tirare la catena a mano finché il lato ingrassato del pignone è in linea col foro di lubrificazione. Ripetere la procedura di lubrificazione.

AFFILATURA DELLA CATENA DELLA SEGA

AVVERTENZA: Rimuovere il pacco batteria dalla sega prima delle operazioni di manutenzione. Lesioni gravi o morte possono essere causate da folgorazione o contatto del corpo con la catena in movimento. Le lame della catena sono affiliate. Usare guanti protettivi quando si maneggia la catena.

Mantenere affilati e puliti gli utensili da taglio. La sega eseguirà il suo lavoro in maniera più veloce e più sicura. Una catena smussata causerà un deterioramento eccessivo dei denti, della guida, della catena e del motore. Se è necessario spingere con forza la catena nel legno e se tagliando si producono soltanto segatura e poche grandi schegge, vuol dire che la catena è smussata.

1. Prima di affilare, prestare attenzione ai seguenti passaggi: (Vedere Fig R1)

a:Angolo di limatura; b:posizione della lima.

Come affilare i denti

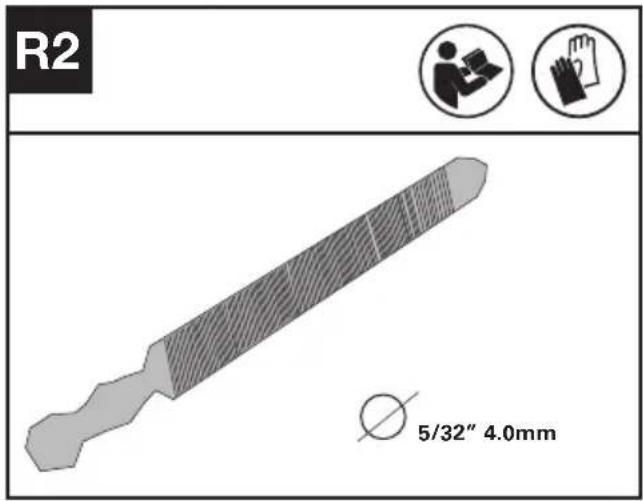

1. Preparare una lima rotonda per affilare la taglierina. (Vedere Fig. R2). Nota: bloccare saldamente la barra di guida in una morsa prima di affilare la catena. Assicurarsi che la catena non sia "tagliata" e possa muoversi liberamente sulla barra di guida. Controllare che la catena sia correttamente tesa. (Vedere sezione "Tensionamento Catena")

1. Affilare le frese con lima dal lato interno dei denti di taglio verso l'esterno della catena. (Vedere Fig. R3)

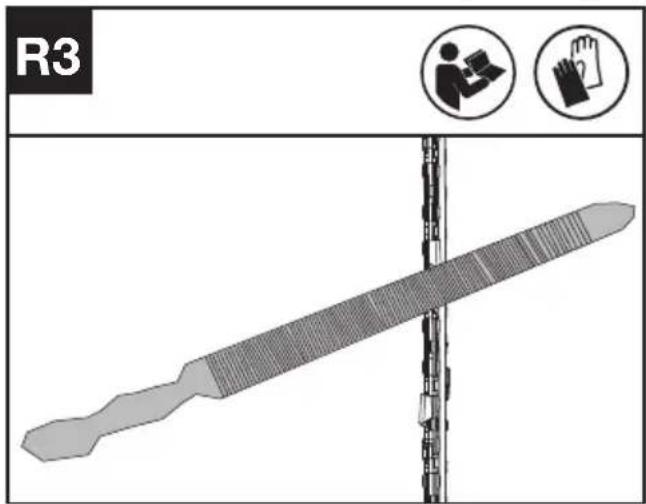

R3

1. Limare tutte le frese su un lato della barra di guida.
2. Ruotare la motosega e limare tutte le frese sul lato opposto.
3. Assicurarsi che la lunghezza di tutti i denti di taglio sia la stessa. Per garantire un taglio efficiente, sicuro e liscio, limare l'altezza del calibro di profondità a 0,025" (0,65 mm). Assicurarsi che il bordo anteriore del calibro di profondità sia arrotondato. (Vedere Fig. R4)

Si consiglia di non utilizzare la motosega a batteria con la bretella per la propria sicurezza.

PULIZIA

1. Spegnere la motosega e rimuovere la batteria.
2. Non utilizzare detergenti o solventi aggressivi. Dopo l'uso, pulire la macchina con un panno umido imbevuto di un detergente delicato.
3. Mantenere il collegamento della batteria libero da sporcizia e detriti e pulirlo con una spazzola o un panno morbido e asciutto.
4. Non spruzzare acqua sul motore e sui componenti elettrici.
5. Non usare un'idropulitrice per pulire la macchina

IMMAGAZZINAMENTO

1. Rimuovere il pacco batteria dalla motosega prima di riporla.

2. Conservare la motosega e la batteria in un luogo asciutto e sicuro, inaccessibile ai bambini e ad altre persone non autorizzate. Rimuovere l'accessorio di taglio se non viene utilizzato per lungo tempo.

3. Conservare la batteria solo a una temperatura compresa tra 41 °F (5°C) e 77 °F (25°C). Ad esempio, non lasciate la batteria nell'auto in estate.

4. Una volta bagnata dalla pioggia durante il funzionamento, la macchina e la batteria devono essere asciugate prima di riporle o caricarle. Rimuovere la batteria e reinserirla se la macchina non si accende.

INDIVIDUAZIONE DEI GUASTI

Qualora l'elettroutensile non dovesse funzionare correttamente, la tabella che segue illustra problemi che si evidenziano in caso di guasto le possibili cause e le misure da adottare a rimedio del problema. Se non fosse possibile, in base alla stessa, identificare ed eliminare il problema, rivolgersi all'officina Service di fiducia.

ATTENZIONE: Prima di iniziare la ricerca della causa del guasto spegnere l'elettroutensile ed estrarre la batteria ricaricabile.

Problema Possibili	cause Rimedi
La motosega non funziona. Carica batterie bassa.Il freno della catena non è nella posizione corretta.		Caricare entrambe le batterie.Verificare se il freno della catena è nella posizione 1Per maggiori dettagli, consultare il capitolo riguardante il FRENO DELLA CATENA.
La motosega lavora ad intermittenza.	Pressione eccessiva applicata durante il taglio.La sega non funziona alla massima velocità.SurriscaldamentoAllentare l'attacco.Contatto interno labile.Grilletto dell'acceleratore difettoso.	Applicare una pressione relativamente inferiore durante il taglio.Posizionare la macchina in un logo fresco e ventilato per farla raffreddareRivolgersi ad un'officina specializzata.Rivolgersi ad un'officina specializzata.Rivolgersi ad un'officina specializzata.
Catena della sega asciutta.	Manca olio nel serbatoio dell'olio.Canale della fuoriuscita dell'olio otturato.	Versare dell'olio riempiendo il serbatoio.Liberare il canale della fuoriuscita dell'olio.
Frenacatena/freno motore Problema con il meccanismo di commutazione nella protezione mano anteriore		Rivolgersi ad un'officina specializzata
Catena/barra di guida troppo caldi.	Manca olio nel serbatoio dell'olio.Canale della fuoriuscita dell'olio otturato.Tensione della catena troppo alta.Catena non più affilata.	Versare dell'olio riempiendo il serbatoio.Liberare il canale della fuoriuscita dell'olio.Regolare la tensione della catena.Riaffilare la catena oppure sostituirla.
La motosega si inceppa, vibra oppure non taglia correttamente.	Catena non più affilata.Catena eccessivamente consumata.Dentatura della sega indica nella direzione sbagliata.Tensione della catena troppo lenta.	Riaffilare la catena oppure sostituirla.Sostituire la catena.Montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta.Regolare la tensione della catena.

BATTERIA

Problemi Possibili	cause Azione correttiva
LED di errore acceso La batteria	seria è scarica Caricare la batteria.	Se la batteria non si carica, contattare l'agente di assistenza.
	Problema di temperatura. Utilizzare la batteria in ambienti con temperature comprese tra da -20°C a 45°C (da -4°F a 113°F) per la scarica.
	Altri Contattare il proprio agente di assistenza.

DATI TECNICI

Codice KC300 KC300.X (3 - designazione del macchinario, rappresentativa di motosega)

	KC300 KC300.X**
Tensione	60 V —Max. ***
Lunghezza della lama	40 cm
Velocità della catena	24 m/s
Capacità del serbatoio di scorta olio	190 ml
Passo della catena	0.325'' LP
Grado di protezione	IPX4
Peso macchina (senza batteria, o barra e catena)	3.7 kg

X = 1-999, A-Z, M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra questi modelli. *** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 60 Volt. La tensione nominale è di 54 Volt.

BATTERIE E CARICABATTERIE CONSIGLIATI

Batteria Amp Caricabatteria Amperaggio
KAC804 4 Ah KAC840 30 A

Ti consigliamo di acquistare gli accessori nello stesso negozio dove compri l'utensile. Fare riferimento alla confezione degli accessori per ulteriori dettagli. Il personale del negozio può aiutarti e offrire consulenza..

COMBINAZIONI DI ACCESSORI DI TAGLIO

Accessorio di taglio

Barra di guida KAC331-16''

KAC301-16'' 0,325'' Catena per motosega LP

Barra di guida KAC330-14''

KAC300-14'' 0,325'' Catena per motosega LP

DATI TECNICI DEL PACCO BATTERIE (OPZIONALE)

Banda di frequenza per Bluetooth	2400-2483.5 MHz
Potenza Massima Trasmessa per Bluetooth	8 dBm

INFORMAZIONI SUL RUMORE

Pressione sonora ponderata A	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Potenza sonora ponderata A	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 62841:

Valore emissione vibrazioni	a_h < 3.6 m/s^2
	IncertezzaK=1.5m/s ^2

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un altro.

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato possono anche essere utilizzati in una valutazione preliminare dell'esposizione.

AVVERTENZA: le emissioni di vibrazioni e sonore durante l'uso effettivo dell'elettroutensile possono differire dal valore dichiarato in base alle modalità con cui esso viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell'elettroutensile:

Come viene usato l'elettroutensile e quali sono i materiali tagliati o forati.

Le condizioni e la buona manutenzione dell'elettroutensile.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e antirumore.

L'adeguatezza dell'utilizzo dell'elettroutensile rispetto a quanto previsto.

Questo elettroutensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo

potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo elettroutensile sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se l'utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore.

Pianificare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

DICHIARAZIONE DI CONFORMITÀ

NOI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A nome di Positec si dichiara che il prodotto Dichiariamo che l'apparecchio,

Descrizione Motosega senza filo

Codice KC300 KC300.X (3 - designazione del macchinario, rappresentativa di motosega)

Funzioni Taglio legno

È conforme alle seguenti direttive,:

2006/42/EC, 2014/30/EU, 2011/65/

L'organismo competente

Certificazione N.:22SHW1496-01

2000/14/EC modificato da 2005/88/EC:

- Procedura di conformità come da Annex V

- Potenza acustica pesata 99 dB(A)

- Massima potenza di rumore garantita 102 dB(A)

conforme a,

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd

PODMAZIVANJE (vidi sl. D)

D

VAŽNO: Lančana pila se ne puni uljem. Prije upotrebe obavezno je napuniti ulje.

Nikada ne koristite lančanu pilu bez ulja za vodilicu i lanac ili dopustitieda se spremnik isprazni jer će to dovesti do velikih oštećenja proizvoda.
