BRUKSANVISNING KC300.9 KRESS

Derved undgås det, at savkæden eller föringsskinnen kommer i klemme, när det andet kærvsnit (X) gennemføres.

- Målt Lydkraftnivå 99 dB(A)

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

AVSEDD ANVÄNDNING

Kedjesågen är designad för att fälla träd, kvistning, kapa trädstubbar ochträdstockar etc. Allai trä kapningar skall ske tvärs över fibrerna. Denna produkt är endast avsedd för att såga trä.

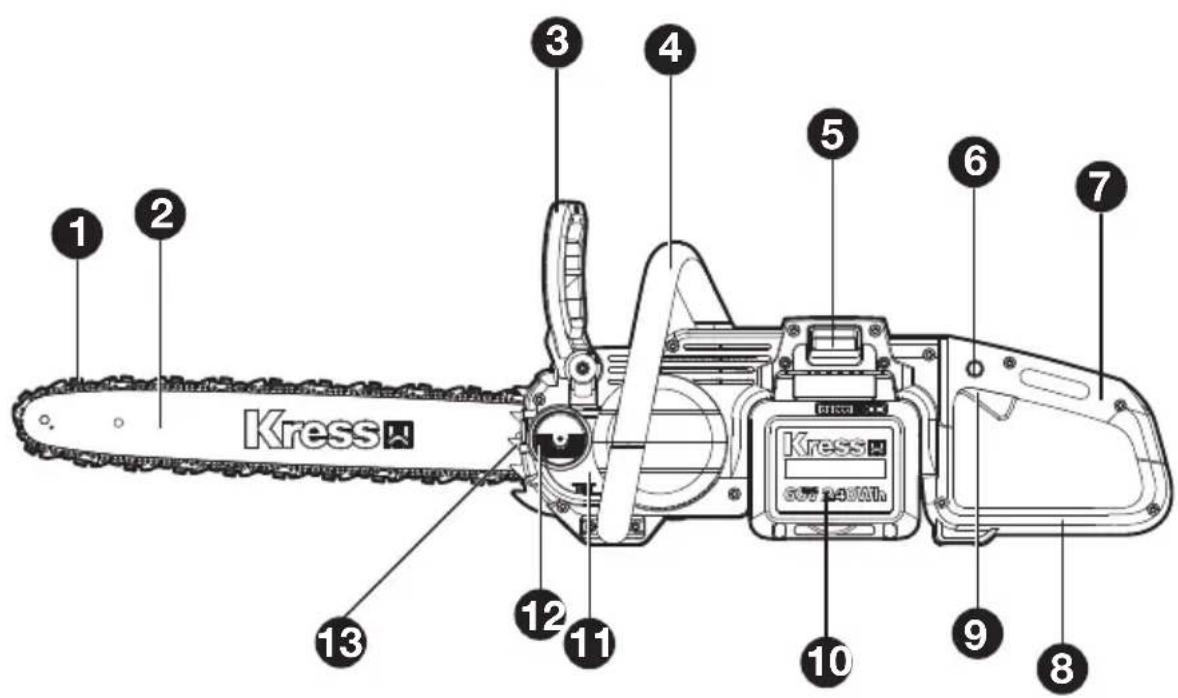

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSOMRÅDET
a) Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
b) Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELSÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.

d) Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd

då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4. KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mlste repareras.
c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen.

Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.

f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.

b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

1) VARNINGSANVISNINGAR FÖR KEDJESÅGAR:

a) När sågen är igång håll kroppen på betryggande avständ från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att kläder eller kroppsdelar råkar in i sågkedjan.

b) Håll i kedjesågen med högra handen på bakre handtaget och med vänstra handen på framer handtaget. Om kedjesågen hålls i ett annat arbetsläge ökar risken för kroppsskada och får därför inte användas.

c) Híll verktyget med isolerade greppytor när du utför ett arbete där sígverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

d) Bär skyddsglasögon och hörselskydd. Vid rekommenderar ytterligare skyddsutrustnin för huvud, händer, ben och fötter. Lämplig skyddutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan.

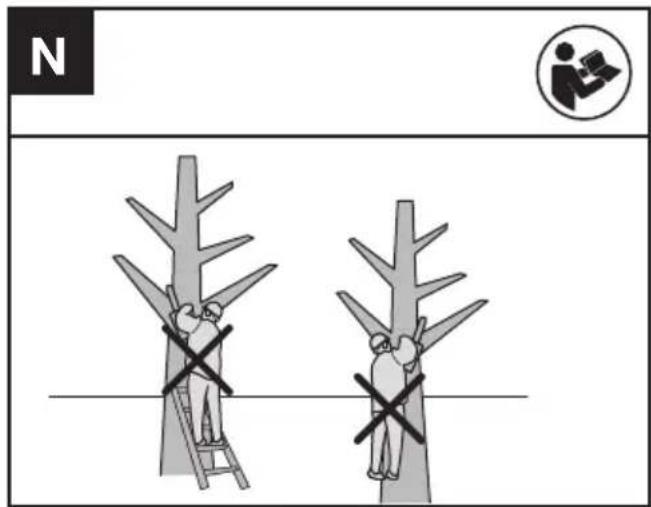

e) Arbeta inte med sågen i ett träd, på en stege, från taket eller något annat instabilt stöd. Risk för kroppsskada om kedjesågen används i ett träd.

f) Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant underlag. Halt och instabilt underlag kan t.ex. vid användning av stege leda till att man förlorar balansen och kontrollen över kedjesågen.

g) Räkna med att en gren som är under spanning vid sågning kan fjädra tillbaka. När spänningen I träfibrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen okontrollerbar.

h) Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig I sågkedjan och slå dig eller få dig ur jämvikt.

i) Bär kedjesågen i främre greppet med

frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för en oavsiktlig beröring med den roterande sågkedjan.

j) Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag.
k) Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för – exempel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är I trä. Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå.
I) Försök inte att fälla ett träd tills du har fått ett grepp om riskerna och hur man undviker dem. Allvarlig personskada på användaren eller åskådare kan iträffa medan man fäller ett träd.
m) Följ alla instruktioner när material som fastnat tas bort, vid förvaring eller service på kedjesågen. Se till att omkopplaren är avstängd och att batteripaketet är borttaget. Oväntad aktivering av kedjesågen under borttagning av material som fastnat eller vid service kan resultera i allvarliga personskador.
n) Rekommenderas att förstagångsanvändare minst skall praktisera på att såga vedklampar på en sågbock eller släde.
o) Rekommenderas att skärpning och underhåll av sågen utförs av auktoriserade servicecenter.

2) ORSAKER TILL OCH ELIMINERING AV BAKSLAG:

Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast.

En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren.

Om sågkedjan kommer i kläm på styrskenans over kant kan svärdet slå bakåt mot användaren.

Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som finns monterad på kedjesågen. När du använder kedjesågen bör du själv vidta vissa åtgärder för att kunna arbeta utan olyckor och skador.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan:

a) Håll i sågen med båda händerna varvid tummen och fingrarna skall omsluta kedjesågens handtag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjesågen.

b) Undvik en onormal kroppsställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig beröring med svärdsnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer.
c) Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och sågkedjor kan leda till att kedjan brister eller till bakslag.
d) Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbegränsning ökar risken för bakslag.

POTENTIELLA RISKER

Även om redskapet endast används för avsett bruk kvarstår alltid en potentiell risk som inte kan förebyggas. Redskapets typ och konstruktion medför att följande potentiella faror kan föreligga:

• Kontakt med sågkedjans blottade sågtänder (skärningsrisk)
• Tillgång till den roterande sågkedjan (skärningsrisk)
• Oförutsägbar, plötslig rörelse från ledningsstången (skärningsrisk)
• Delar som kastas ut från sågkedjan (skärnings-/injektionsrisk)
• Delar som kastas ut från arbetsdelen
• Hudkontakt med oljan
• Hörselförlust om inte nödvändigt hörselskydd används under arbetet

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
i) Låt inte batteriet stå på laddning när det inte

används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

- Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan utrustningen och mottagaren.

- Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.

- Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SPARA DESSA INSTRUKTIONER

Instruktioner gällande rätt teknik för grundläggande fällning, kvistning och kapning

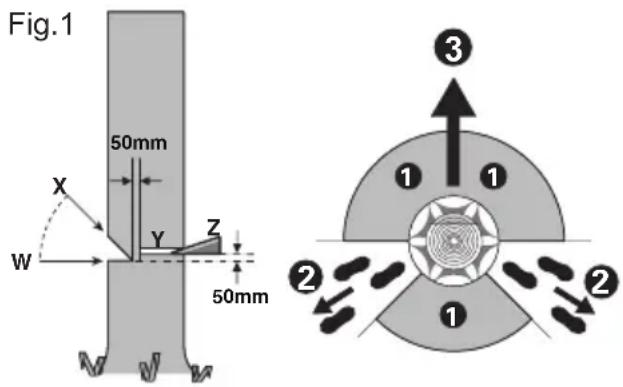

1. Fällning av träd

Om två eller flera personer arbetar inom samma område ska avståndet mellan personerna vara minst dubbelt så långt som trädet. Vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår. Om ett träd råkar beröra en distributionsledning ska energiverket underrättas omedelbart.

Vid sågning på sluttning ska kedjesågens användare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira nedför sluttningen.

Flyktvägen bör gå bakåt och diagonalt relativt den bakre delen av den förväntade fallriktningen, så som visas på bild 1.

Före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas lägen och vindriktningen för att kunna bedöma trädets fällriktning.

Ta bort smuts, stenar, lös bark, spikar och ståltrådar från trädet.

2. Riktskär

Gör skåran till 1/3 djup av trädets diameter, vinkelrätt mot fallriktningen, så som visas på bild 1. Såga först det undre vågräta riktskäret (W). Härvid undviks inklämning av sågkedja eller styrskena vid sågning av övre riktskär (X).

3. Fällskär

Gör fällskäret minst 50 mm högre än det horisontella riktskäret (Y), så som visas på bild 1. Fällskäret bör vara parallellt med riktskäret. Gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn. Brytmånen hindrar trädet från att vrida sig och falla i fel riktning. Såga inte av brytmånen.

När fällskäret närmar sig brytmånen bör trädet börja falla. Om det visar sig att trädet inte kommer att falla i önskad riktning eller det lutar bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium (Z). så att trädet faller i önskad riktning (③).

När trädet börjar falla, ska kedjesågen tas ur skäret, frånkopplas och läggas bort samt den som sågat ska lämna riskområdet via planerad reträttväg Ⓜ Se till att du inte snavar över grenar och kvistar som fallit ned. (Se figur 1)

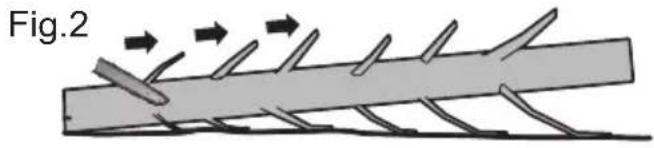

Vid kvistning kapas kvistarna på fällt träd. Kapa sist större kvistar som är riktade nedåt och som stöder trädet. Ta bort de små kvistarna i en och samma sågning, så som visas på bild 2. Kvistar som står under spänning ska kapas underifrån uppåt för att undvika att sågen kläms fast.

5. Kapning av trädstam

Vid kapning sågas fällt träd i bitar. Se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna. Om möjligt ska stammen stödas med kvistar, balkar eller kilar. Följ de enkla anvisningarna för lätt sågning.

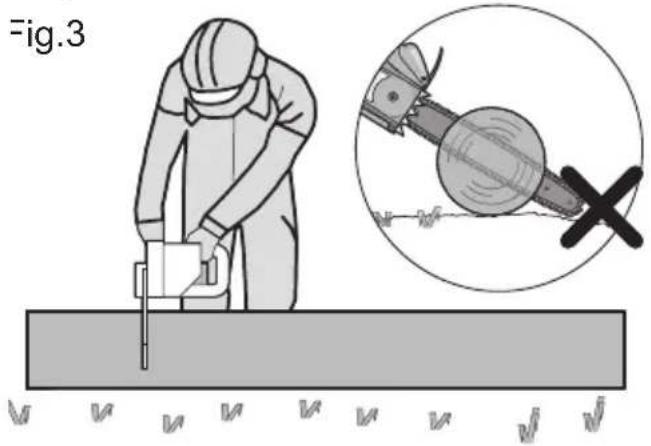

När stocken stöttas längs med hela längden, så som visas på bild 3, sågas den från ovansidan (kapning från ovansidan), undvika kontakt med marken eftersom detta kommer att kraftigt minska kedjans skärpa.

=ig.3

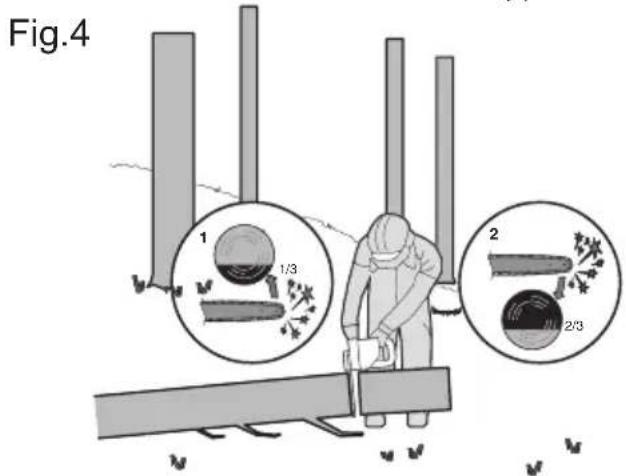

När stocken stöttas i ena änden, så som visas på bild 4, såga in 1/3 diameter från undersidan (kapning från undersidan) (1). Avsluta med att kapa från ovansidan för att möta det första snittet (2).

När stocken stöttas i båda ändarna, så som visas på bild 5, såga 1/3 diameter från ovansidan (kapning från ovansidan) (1). Gör sen den avslutande

kapningen genom kapning från undersidan, från de undre 2/3 (2), för att möta den första sågningen.

Fig.5

1 1/3 2 2/3

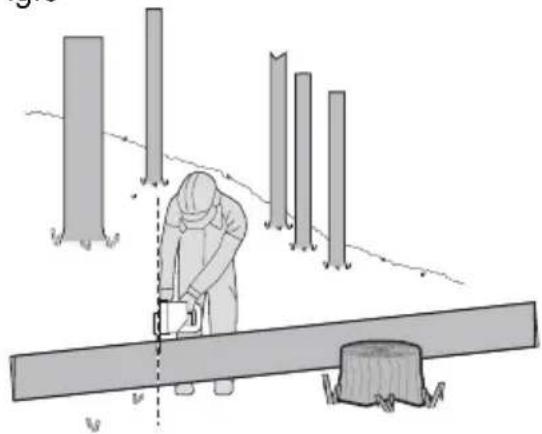

kapning i en sluttning, stå alltid på den högsta sidan om stocken, så som visas på bild 6. För att vid "genomsågningsmomentet" bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag. Se till att sågkedjan inte berör marken. När snittet är färdigt vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret. Koppla från kedjesågens motor innan du går till nästa träd.

Fig.6

	För att minska risken för skador måste användaren läsa bruksanvisningen.
	VARNING
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask mot damm
	Använd alltid två händer vid arbete med kedjesågen
	Var medveten om rekyler från kedjesågen och undvik kontakt med svärdsspetsen
	Använd huvudskydd
	Använd skyddshandskar
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej brännas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

	Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsrld.
	Miljövänlig avyttring av gamla elektriska apparaten betyder att de inte får kastas i de vanliga hushållssoporna utan måste lämnas till återvinningen. Avyttring på kommunala återvinningsstationer är gratis för privatpersoner. Ägaren till gamla apparater är ansvarig för att dessa lämnas för återvinning på en återvinningsstation eller på liknande plats. Med denna lilla personliga uppoffringen bidrar du till återvinning av värdefullt råmaterial och hanteringen av farliga substanser.
	Lås upp
	Lås

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

MONTERING

WARNING! Sätt inte i batteripaketet innan det har monterats helt.

När sågkedjan hanteras ska alltid skyddshandskar användas.

MONTERING AV SVÄRD OCH SÅGKEDJA

1. Packa försiktigt upp alla delar. Ta bort motorkåpan genom att vrida sexkantsmuttrarna moturs.(Se bild. A1)

A1 23

1. Placera motorsågen på ett stabilt, plant underlag.
2. Använd endast äkta Kress kedjor eller de som rekommenderas för svärdet.
3. Skjut kedjan in i öppningen runt svärdet. Genom att säkerställa att kedjan körs i korrekt riktning ska den jämföras den med ikonen för kedjan, eller se kedjans riktningssymbol som finns på sågkroppen.
4. Fäst kedjan på drivkedjehjuletså att de två bultarna på till dynan till stångstyret passar i kilspåren på öppningen på svärdet. Se till att kedjespänningshålen passar på kedjespänningsstiftet. (Se bild A2)

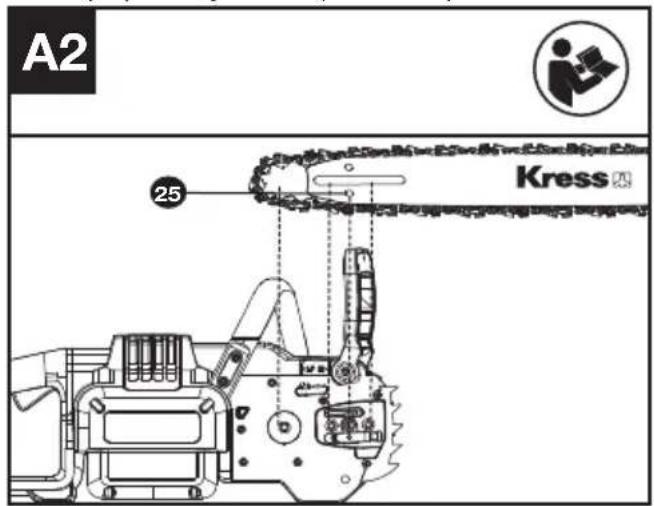

A2 25 Kress

1. Kontrollera om alla delar sitter fast ordentligt. Kontrollera att drivlänkarna sitter ordentligt i drivhjulet (Se figur A3), undvika veck såsom visas i fig. A4. Om veck sker, plocka upp kedjan från svärdet strax före vecket och dra ut vecket.

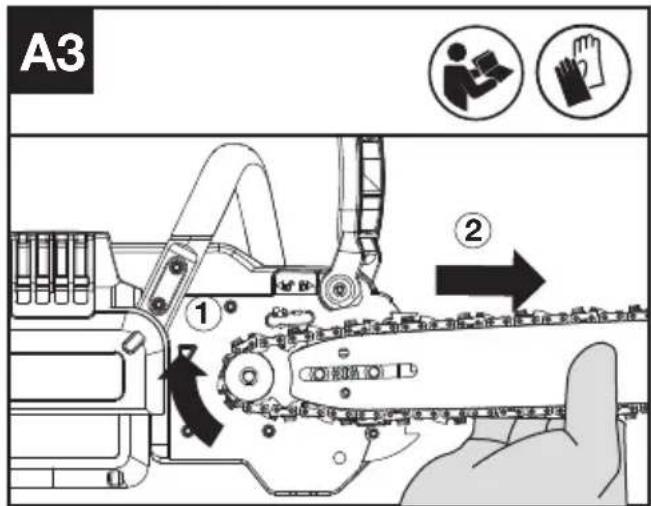

A3 ① ②

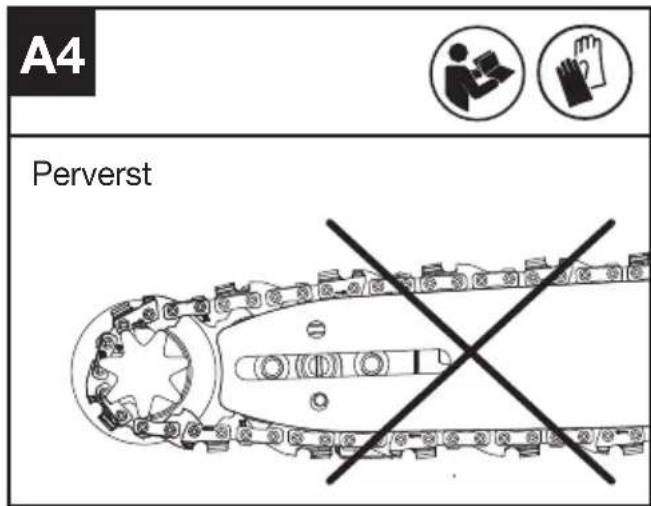

A4 Perverst

OBS: Kedjan bör rotera fritt och vara fri från veck.

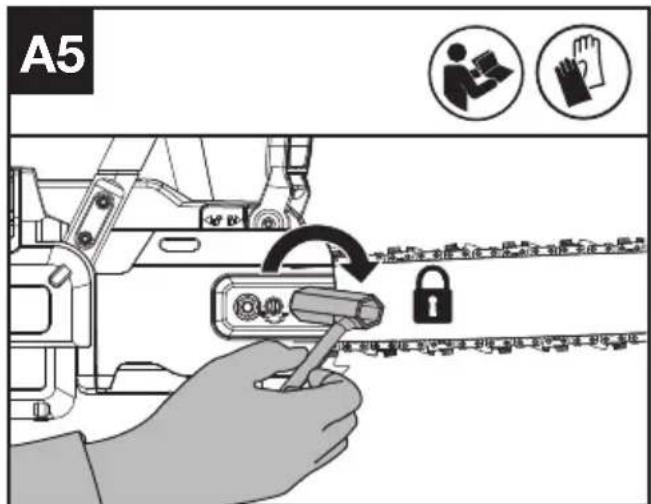

1. Montera motorkåpan och dra åt den genom att vrida sexkantsmuttrarna medurs tills den är lätt åtdragen. (Se bild. A5)

A5

WARNING: Kedjan är ännu inte spänd. Spänning av kedjan beskrivs under "Kedjespänning". Kedjan behöver nu

inspekteras för att se till att den är ordentligt spänd.

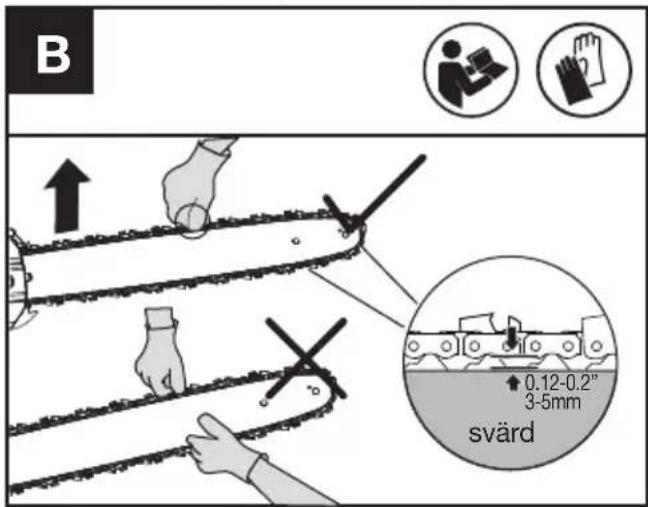

KEDJESPÄNNING (Se bild B, C)

1. Lossa muttrarna till svärdshöljet som visas i bild A1. Kom ihåg att inte ta bort höljet.
2. Lyft upp svärdets kedjeskydd och vrid spännskruven med en skiftnyckel medurs. Dra åt spännskruven tills kedjan är korrekt spänd och fortfarande kan röra sig lätt (se bild B och C)
3. Dra åt muttrarna på motorkåpan med en skiftnyckel som visas i A5 tills den är åtdragen.
4. Dubbelkolla kedjans spänning som ställs in med skruven. Korrekt kedjespänning erhålls när kedjan kan lyftas upp ungefär halva drivlänkens djup i mitten på svärdet. Detta skall göras med en hand för att lyfta kedjan mot maskinens vikt.
   NOTERA: Kedjan kommer att sträckas under kapning och förlorar därmed korrekt spänning. När kedjan blir slak, skruva loss sexkantsmuttrarna helt eller vrid sexkantsmuttrarna runt tre hela varv moturs. Dra sedan åt kedjan och kedjan och sexkantsmuttrarna för att återställa spänningen i kedjan ordentligt genom att upprepa steg 1-4 ovan.

WARNING:

- Ta ut batteriet ur verktyget innan du justerar sågkedjans spänning.

• Skären på kedjan är vassa. Använd skyddshandskar när kedjan hanteras.
• Se till att alltid ha korrekt kedjespänning. En lös kedja kan öka risken för rekyler. En lös kedja kan hoppa av styrskenans spår. Detta kan skada operatören och kedjan. En lös kedja gör att kedjan, kedjeskenan och tänderna slits mycket fortare. OBS: Kedjan har rätt spänning när den kan lyftas från Styrstaven och när drivlänken är innanför Styrstavens skena.

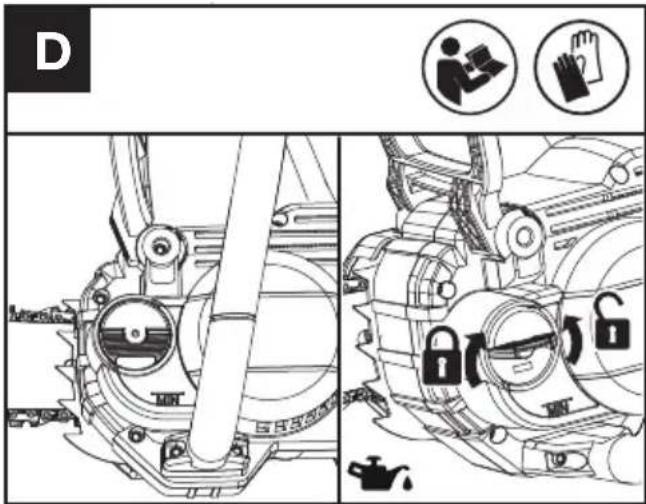

KEDJESMÖRJNING (Se figur D)

D

VIKTIGT: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Använd aldrig kedjesågen utan svärdet och kedjeolja eller låt tanken bli tom då detta kommer att skada produkten. OBS: Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja.

PÄFYLLNING AV OLJETANK:

WARNING: Ta bort batteripaketet innan oljetanken fylls upp.

1. Lägg upp kedjesågen med oljetanklocket uppåt på ett lämpligt underlag.
2. Rengör partiet kring oljetanklocket med en trasa och skruva sedan bort locket.
3. Tillsätt kedjeolja tills behållaren är full.
4. Se till att smuts inte tränger in i oljetanken, montera oljepåfyllningslocket och dra åt genom att med handkraft vrida medurs.

Det är viktigt att stång och smörjmedel för kedja (inte tillhandahållit) vilken den är formulerad för att fungera i ett brett temperaturområde utan utspädning. Denna kan hittas på den plats där du köpt den här sågen eller i din lokala järnaffär. Använd inte smutsiga oljor som används eller på annat sätt kontaminerade. Skador kan uppstå till stång eller kedja.Om icke godkänd olja används, lämnas ingen garanti.

Får inte sväljas. Kontakta läkare omedelbart om du råkar svälja produkten. Förvaras oåtkomligt för barn. Får inte förvaras i närheten av hetta eller öppna lågor.

KONTROLL AV OLJEAUTOMATIK

Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot papp eller papper på marken. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, kontrollera under "Felsökning" eller uppsök en Kress serviceverkstad.

NOTERA: Det tar lång tid (1 minut +) för pumpen att flöda när den är ny eller efter att sågen inte har använts under en längre period.

FÖRSIKTIGHET: Vidrör inte marken med kedjan. Se till att hålla ett säkerhetsavständ på 15 cm.

INNAN PÅBÖRJAT ARBETE TESTA KEDJESÅGEN OCH BATTERIET

Kontrollerar kontrollerna Gasreglageets låsknapp och gasreglagets avtryckare

1. Plocka bort batteriet.
2. Försök att trycka på gasreglagets avtryckare. Om gasreglaget kan tryckas ned, är gasreglagets läsknapp defekt. Sluta använda sågen och kontakta serviceombudet.
3. Håll kvar och tryck på gasreglagets låsknapp först, tryck sedan på gasreglagets avtryckare.
4. Släpp upp gasreglagets avtryckare låsknapp. Om gasreglagets avtryckare eller låsknapp inte fjädrar tillbaka till dess ursprungsposition. Sluta använda sågen och kontakta serviceombudet.

ANVÄNDNING

WARNING:Laddaren och batteripaketet är särskilt konstruerade för att fungera

tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.

Obs: Ditt batteripaket är OLADDAT och du måste ladda det en gång innan användning.

Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

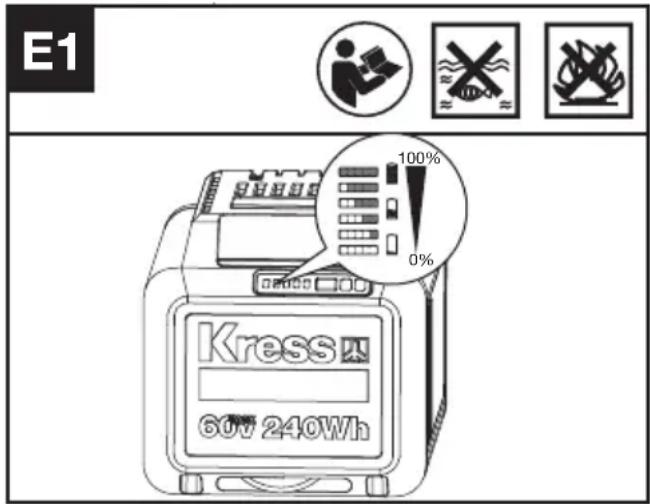

KONTROLL AV BATTERIETS LADDNINGSTILLSTÅND (SE FIGUR E1)

E1 Kress 60V 240Wh 100% 0%

Innan start eller efter användning, tryck på knappen för test av ström på batteripaketet för att kontrollera batterikapaciteten.

OBS: Figur E1 gäller endast batteripack med batterilampor.

Anmärkningar	LEDljus Batteriets skick
Fem gröna lampor tänds.		80% ≤ Energistatus ≤ 100%
Fyra gröna lampor tänds.		60% ≤ Energistatus < 80%
Tre gröna lampor tänds.		40% ≤ Energistatus < 60%
Två gröna lampor tänds.		20% ≤ Energistatus < 40%
En grön lampa tänds.		10% ≤ Energistatus < 20%
En grön lampa blinkar.		0% ≤ Energistatus < 10%

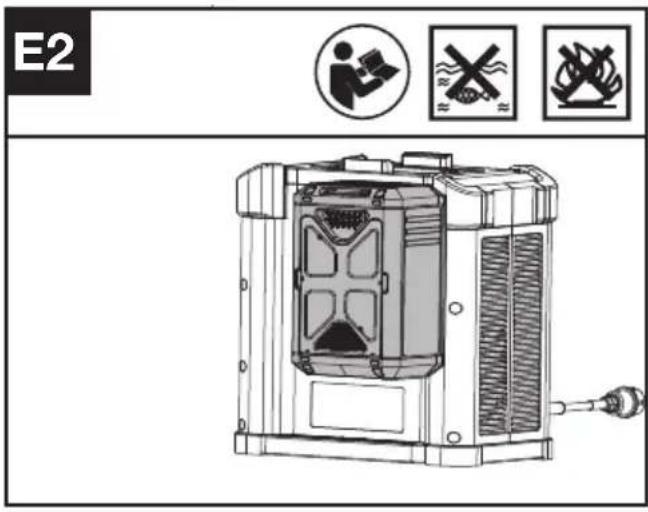

LADDNING AV BATTERIPAKETET (SE FIGUR E2)

E2 R R R NO W NO W

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets.

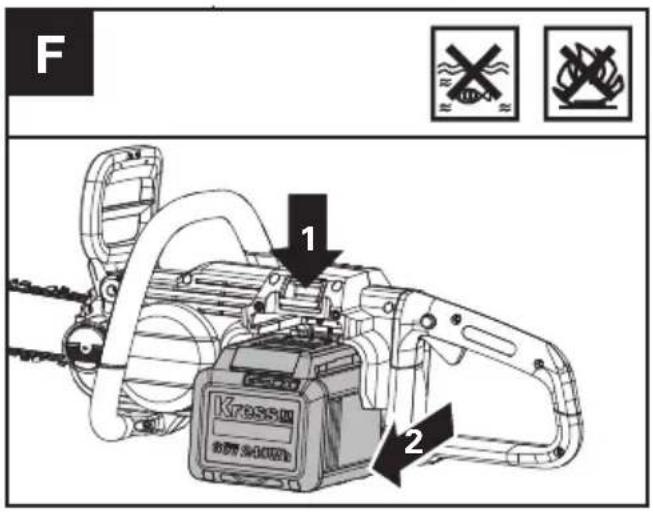

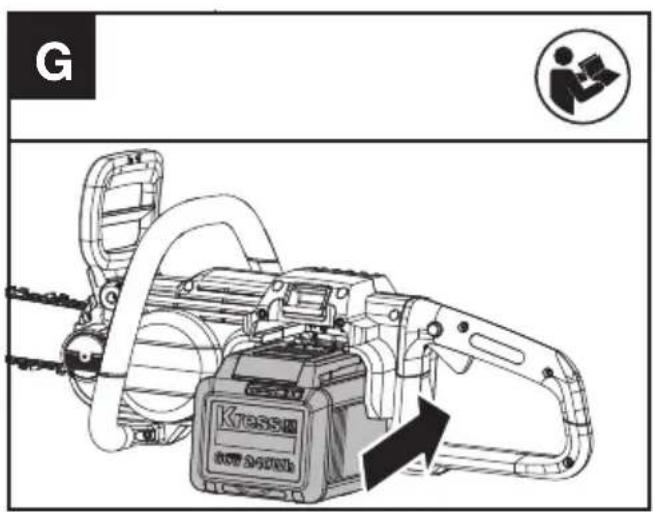

TA BORT ELLER SÄTTA I BATTERIPAKETET (SE FIGUR F.G)

F 1 2

G Klassu

Tryck på batteripaketets låsknapp för att ta bort batteripaketet från verktyget. Efter laddning, sätt tillbaka batteripaketet i batteriluckan. Det glider lätt in och kräver bara ett lätt tryck på slutet. Kontrollera att batteriet är helt fastsatt.

OBS: När batteripaketet tas bort, hål fast det för att undvika skador och att det tappas.

In- och urkoppling (Se figur H)

H Kress OUT 240Wh 1 2

OBS: Kontrollera batteripaketet innan du använder det sladdlösa verktyget. Använd endast det batteripaket som finns i tillbehörsavsnittet.

För att slå på verktyget, tryck på gasreglagets låsknapp, tryck sedan helt ned gasreglagets avtryckare och håll kvar i denna position. Gasreglagets låsknapp kan nu släppas upp. Om sågen inte fungerar, se informationen om KEDJEBROMSSPAK nedan. För att stänga av, släpp gasreglagets avtryckare.

NOTERA: Kedjebromsen måste vara avaktiverad för att sågen skall kunna slås på

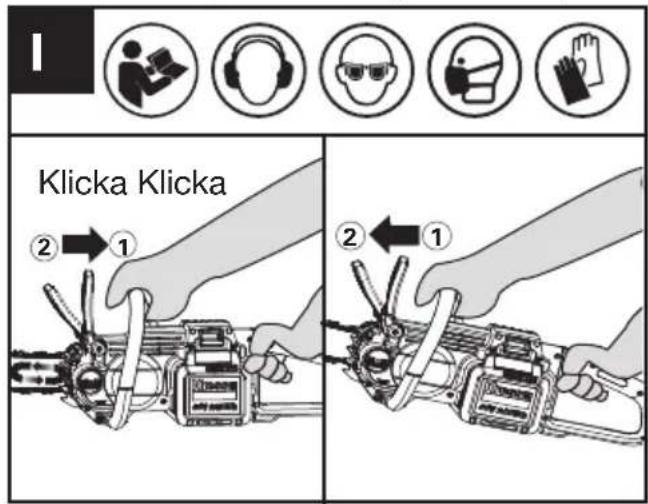

HANDTAG KEDJEBROMS (SE FIGUR I)

Klicka Klicka ②→① ②←①

Kedjebromsen är en skyddsmekanism som löser ut via främre handskyddet när sågen kastar bakåt. Kedjan bromsas upp på kort tid.

Funktionstesta då och då. Dra det främre handskyddet mot användaren (position①) för att avaktivera kedjebromsen. För att aktivera kedjebromsen, skjut det främre handskyddet framåt (position②)*.

OBS:

1.Om sågen inte går att starta, trots korrekt

montering och fullt laddat batteri, kontrollera så att handtaget till kedjebromsen är i korrekt position (position①).

1. *När kedjebromsen aktiveras ska sågen stanna omedelbart. Om kedjesågen inte stannar eller tar tid att stanna, sluta använda sågen och kontakta serviceombudet.

SÅGNING

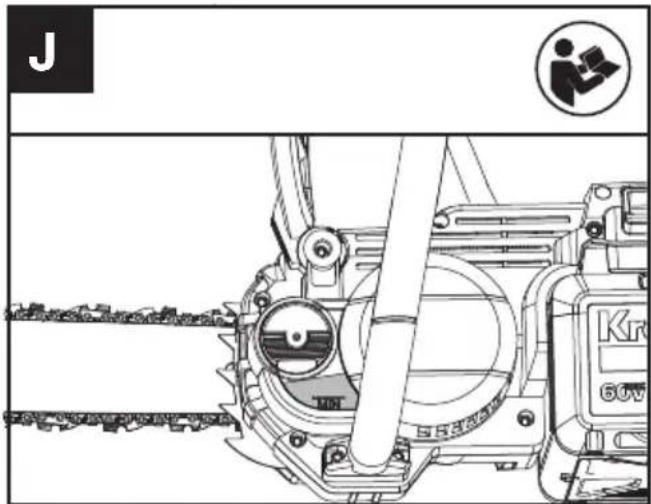

VIKTIGT: Kontrollera oljenivån I synglaset innan arbetet påbörjas och regelbundet under arbetets gång. (Se figur J) Fyll på olja när oljenivån sjunkit till synglasets undre kant. Full tank räcker för ca. 12 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet. Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter.

(1) Montera batteriet i maskinen.
(2) Se till att den del som ska sågas av inte ligger på marken. Om stocken som du sågar ligger på marken, ska du inte såga helt igenom så att kedjan kommer i kontakt med marken. Placera om stocken för att göra den slutliga genomsågningen.

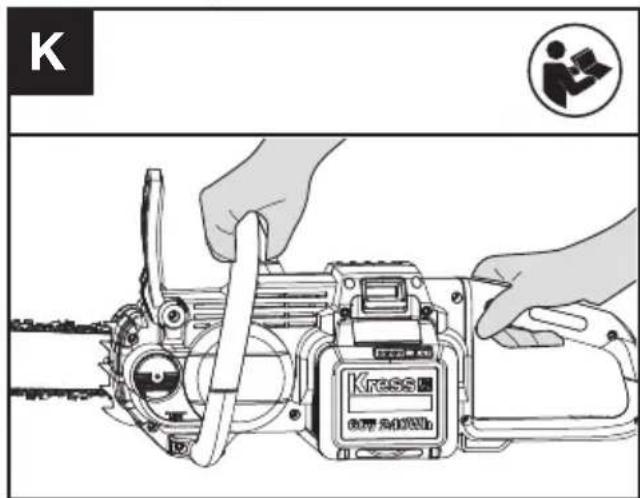

(3) Använd båda händerna för att ta tag i sågen. Använd alltid vänster hand för att ta tag i det främre handtaget och höger hand för att ta tag i det bakre handtaget. Använd ett fast grepp. Se till att fingrarna håller ett fast grepp runt sågens handtag (Se figur K)

K Kress 600V 2400Hz

(4) Se till att du står stadigt. Håll fötterna axelbrett. Fördela din vikt jämnt på båda fötterna.
(5) När du är redo att såga, tryck in gasreglagets läsknapp helt med höger tumme och tryck in avtryckaren. Detta kommer att slå på sågen. När avtryckaren släpps stängs sågen av. Se till att sågen körs med full hastighet innan en sågning startas.
(6) När du startar ett snitt, placera sakta den rörliga kedjan mot träet. Träet ska vara så nära sågkroppen som möjligt. Håll sågen stadigt på plats för att undvika eventuellt studsande eller slirande (sidledes rörelse) av sågen.
(7) Styr sågen med lätt tryck med vänster underarm och använd inte överdriven kraft för att tvinga sågen, låt sågen göra arbetet. Motorn kommer att överbelastas och kan börja brinna. Det kommer att göra jobbet bättre och säkrare med den hastighet som det är konstruerat för.
(8) Ta bort sågen från en kapning medan sågen körs med full hastighet. Stanna sågen genom att släppa gasreglagets avtryckare. Se till att kedjan har stannat innan sågen läggs ned.
(9) Fortsätt att öva på skrotstockar på en säker del av arbetsplatsen tills du är bekväm, med hjälp av en flytande rörelse och en stabil skärhastighet.

Kast-säkerhetsanordningar på denna såg

Denna såg har en lå- kast-kedja och svärd för minskat kast. Båda dessa minskar risken för kast. Däremot kan kast ändå uppstå med denna såg. Följande steg kommer att minska risken för kast.

• Använd båda händerna för att greppa sågen när sågen är igång. Använd ett fast grepp. Se till att fingrarna håller ett fast grepp runt sågens handtag.
• Behåll alla säkerhetsanordningar på plats på sågen. Se till att de fungerar korrekt.
• Luta dig inte för långt eller såga ovanför axelhöjd.
• Bibehåll alltid ordentligt fotfäste och balans.
• Stå lite till vänster om sågen. Detta hindrar kroppen från att vara i direkt linje med kedjan.
• Låt inte svärdets spets komma i kontakt med något när kedjan körs.
• Försök aldrig att skära genom två arbetsstycken på samma gång. Kapa bara ett arbetsstycke i taget.
• Borra inte in svärdsnosen eller prova instick (borrning i trä med hjälp av svärdsnosen). Denna typ av kapning är endast till för korrekt utbildade yrkesmän.
• Se upp för växling av trä eller andra krafter som kan nypa tag i kedjan.
• Var ytterst försiktig när du är återgår till ett tidigare snitt.
• Använd endast sågkedja för mindre kaster och svärdet som medföljer denna kedjesåg eller som rekommenderas för byte.
• Använd aldrig en slö eller lös kedja. Håll kedjan spänd med rätt spänning.

HUR DU ANVÄNDER SÅGEN SÄKERT

1. Se till att du under sågning står stadigt.

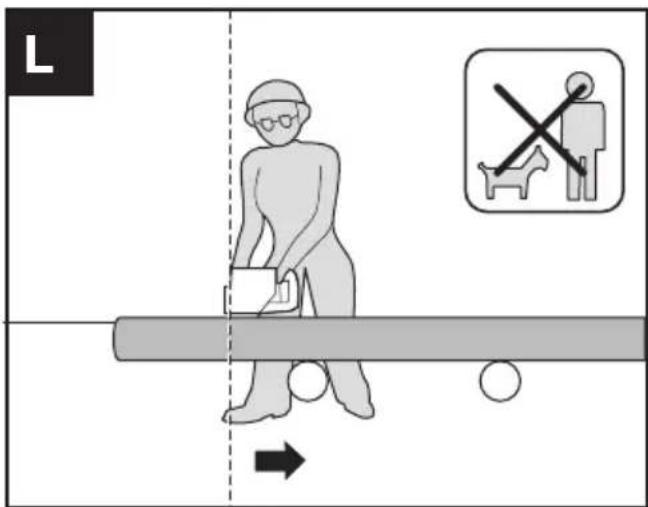

2. Håll kedjesågen något till höger om kroppen. (Se figur L).

L →

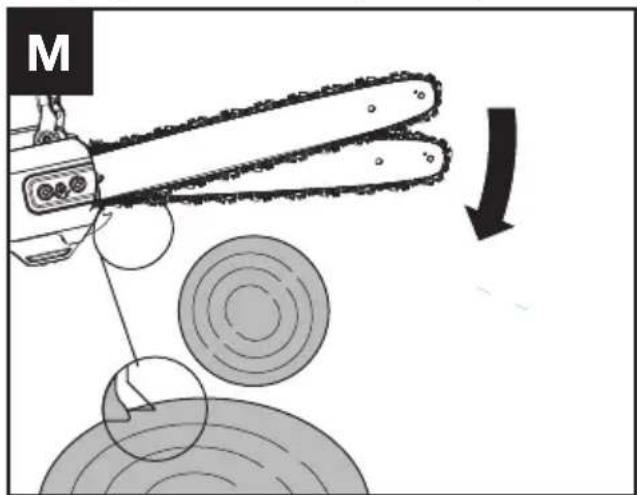

1. Kedjan måste rotera med full hastighet innan den läggs an mot virket.
2. Använd stabiliseringstaggarna för att säkra sågen i virket innan du börjar skära.
3. Använd stötspetsar som hävstångspunkt under sågningen om så behövs. (Se bild M)

M

1. Försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppkättrad på en stege. (Se figur. N).

N N

Använd aldrig motorsågen över axelhöjd.

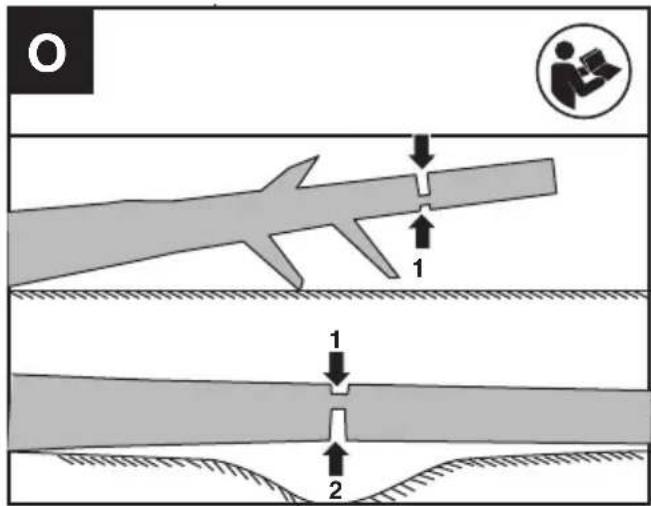

SÅGNING AV VIRKE UNDER SPÄNNING (SE FIGUR O)

WARNING: När du kapar ett arbetsstycke som är under spänning, var extremt försiktig. Var uppmärksam på trä som snäpper tillbaka. När träspänningen släpper kan arbetsstycket studsa tillbaka och slå till operatören vilket kan orsaka allvarlig skada eller dödsfall.

Stöds virket på båda sidorna, såga först uppifrån (1) (kapning från ovansidan) en tredjedel av stammens diameter och kapa därefter från undre sidan (2) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds virket endast på den ena sidan, såga först från under sidan (1) (kapning från undersidan) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (2) på samma ställe för att hindra att virket splittras och sågen kommer i kläm.

Vid sågning av korta sektionen (exempel brännved), är det normalt inte nödvändigt att göra underkapningar när stocken stöds i ena änden.

För batteriverktyg

Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

Påminnelse om användning av låg temperatur:

För att garantera optimal prestanda och bibehålla livslängden på ditt batterisystem, se till att batteriet har normal rumstemperatur innan du börjar arbeta under kalla förhållanden.

TRANSPORT

TRANSPORT AV KEDJESÅGEN

1. Stäng av kedjesågen och plocka ut batteriet.
2. Vid transport av kedjesågen i handen, håll i främre handtaget och se till att maskinen är parallell med marken.
3. Vid transport av motorsågen i ett fordon, positionera och säkra den på plats så att den inte

tippar eller skadas.

TRANSPORT AV BATTERIET

1. Säkerställ att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna litiumjonbatterierna omfattas av lagstiftningen om farligt gods. Transportera endast batterier när batterifacket är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig fritt i förpackningen.

SÅGUNDERHÅLL

Följ underhållsanvisningarna i den här handboken. Korrekt rengöring och underhåll av såg, kedja och svärd kan minska risken för kast. Inspektera och utför underhåll på sågen efter varje användning. Detta kommer att öka livslängden på din motorsåg. När den blivit blöt i regnet under drift, bör maskinen och batteripaketet torkas innan förvaring eller laddning. Obs: Även med ordentlig slipning, kan risken för kast öka med varje slipning.

UNDERHÅLL OCH FÖRVARING AV MOTORSÅG

1. Ta bort batteriet från sågen

• När den inte används
- Innan du flyttar från en plats till en annan
- Innan service
- Innan du byter tillbehör eller tillsatser, såsom sågkedja och skyddsbygel.

1. Inspektera motorsågen före och efter varje användning. Kontrollera sågen noga om skyddet eller annan del har skadats. Kontrollera om det finns skador som kan påverka operatörens säkerhet eller drift av sågen. Kontrollera justering eller bindning av rörliga delar. Kontrollera om det finns trasiga eller skadade delar. Använd inte motorsågen om skadan påverkar säkerhet eller funktion. Låt skador repareras av auktoriserad verkstad.

3. Underhåll motorsågen med omsorg.

• Håll kedjan skarp, ren och smord för bättre och säkrare resultat.
• Följ stegen i den här handboken för att slipa kedjan.
• Håll handtagen torra, rena, och fria från olja och fett.
• Dra åt alla skruvar och muttrar hårt.

4. Vid service, använd bara identiska reservdelar.

5. När den inte används, förvara alltid motorsågen

• På en hög eller låst plats utom räckhåll för barn
• På en torr plats
  • Med svärd- och kedjeskyddet på plats

Underhåll av svärd

För att maximera svärdets livslängd rekommenderas följande underhållsåtgärder: Skenorna som bär kedjan bör rengöras innan du ställer undan verktyget eller om svärdet eller kedjan verkar vara smutsig. Skenorna ska rengöras varje gång kedjan tas bort.

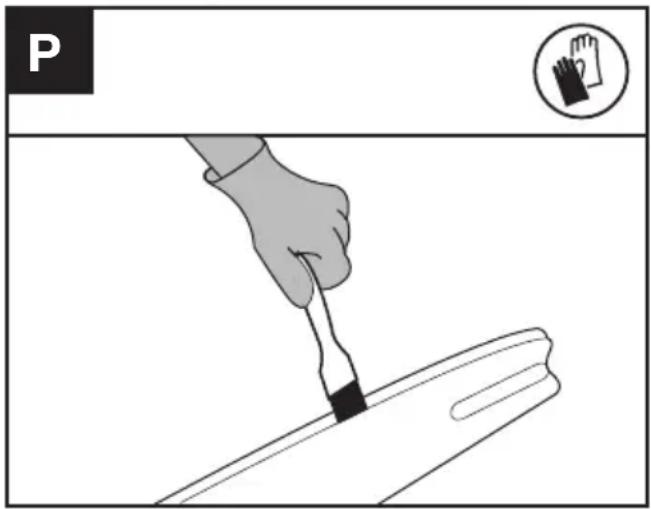

RENGÖRING AV SKENORNA:

P

1. Ta bort drivhöljet för svärdet och kedjan. (se sektion MONTERING)
2. Använd en stålborste, skruvmejsel eller liknande lämpligt verktyg och rensa bort rester från spåren på svärdet.(SE FIGUR P)
3. Se till att rensa oljekanalerna ordentligt

Tillstånd som kräver underhåll av kedja och svärd :

• Sågning av snitt till en sida eller i en vinkel.
• Sågen måste tvingas genom snittet.
• Otilräcklig försörjning av olja till svärd och kedja. Kontrollera skicket på svärdet varje gång kedjan slipas. Ett slitet svärd skadar kedjan och gör kapningen svår.
  Efter varje användning, och med enheten bortkopplad från strömkällan, ta bort alla sågspån från svärdet och kugghjulshålet.
  Om skenans ovansida är ojämn kan du använda en flatfil för att återställa raka kanter och sidor.

Fila spårets kanter och sidor fyrkantiga

Slitna spår Korrekt spår

Byt ut svärdet när spåret är utslitet, om svärdet är böjt eller sprucket, eller när överskottsvärme eller kraftiga hack uppstår i spåret. Om byte är nödvändigt, använd bara svärdet som anges för din såg i reservdelslistan eller på etiketten som sitter på motorsågen.

Byte/vändning av sågkedja och svärd

Byt ut sågkedjan när tänderna är för slitna för att slipa eller när kedjan går sönder. Använd bara reservkedja som anges i denna bruksanvisning. Kontrollera svärdet innan du slipar kedjan. Ett slitet eller trasigt svärd är inte säkert och kommer att förstöra sågkedjan, vilket gör det svårare att såga.

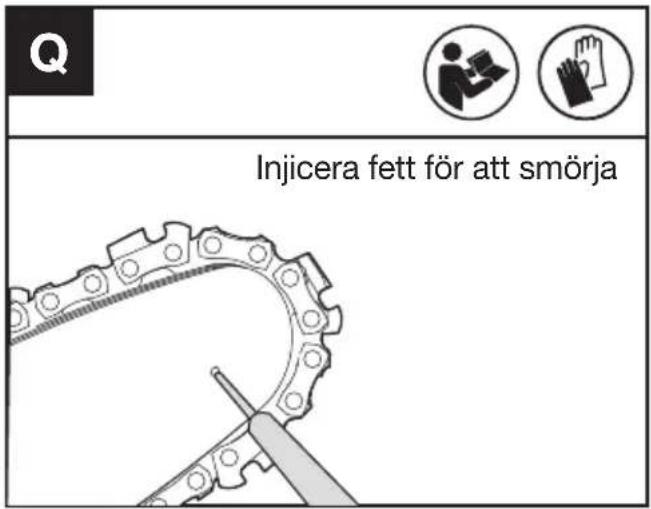

SMÖRJ KEDJEHJULET

WARNING: Bär kraftiga handskar när du utför underhåll eller service på detta verktyg. Ta alltid ut batteriet ur sågen innan du utför e eller underhåll på detta verktyg.

OBSERVERA: et är inte nödvändigt att ta bort kedjan eller svärdet vid smörjning av kedjehjulet

1. Rengör svärd och kedjehjul.
2. Använd en fettspruta, sätt in spetsen på sprutan i smörjhålet och injicera fett tills det tränger ut på den yttre kanten av kedjehjulets spets. (Se figur Q)

Injicera fett för att smörja

1. För att rotera kedjehjulet frigör kedjestoppet och dra i kedjan för hand tills den osmorda sidan av kedjehjulet är i linje med smörjhålet. Upprepa smörjprocessen.

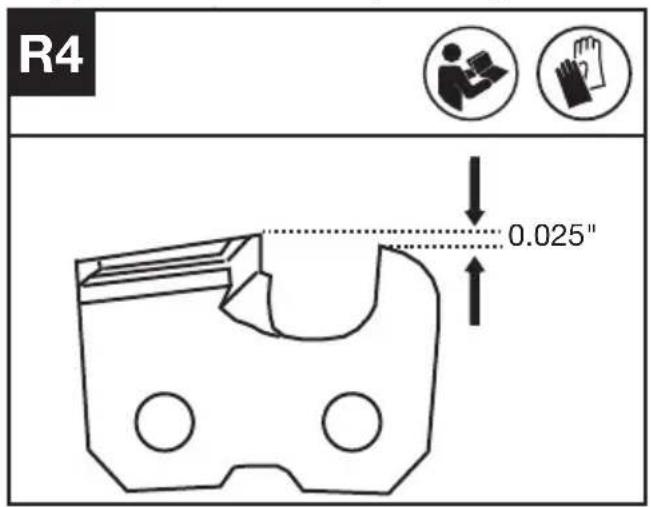

SKÄRPNING AV SÅGKEDJA

WARNING: Ta bort batteriet från sågen innan service. Allvarliga skador eller dödsolyckor kan inträffa av elstötar eller kroppskontakt

med den rörliga kedjan.

Skäreggarna på kedjan är vassa. Använd skyddshandskar vid hantering av kedjan.

Håll kedjan vass. Din såg skär snabbare och säkrare. En slö kedja kommer att orsaka onödigt slitage på kedjehjul, svärd, kedja och motor. Om du måste tvinga kedjan i trä och kapningen endast genererar sågspån med några få stora flagor är kedjan slö.

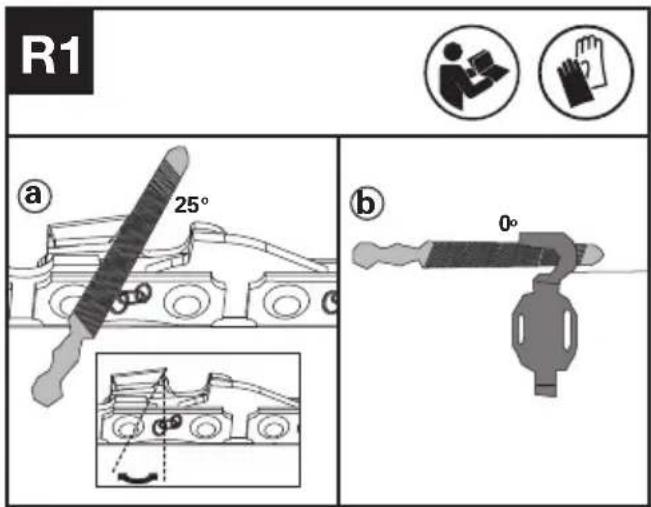

1. Innan slipning, uppmärksamma följande steg: (Se figur R1)

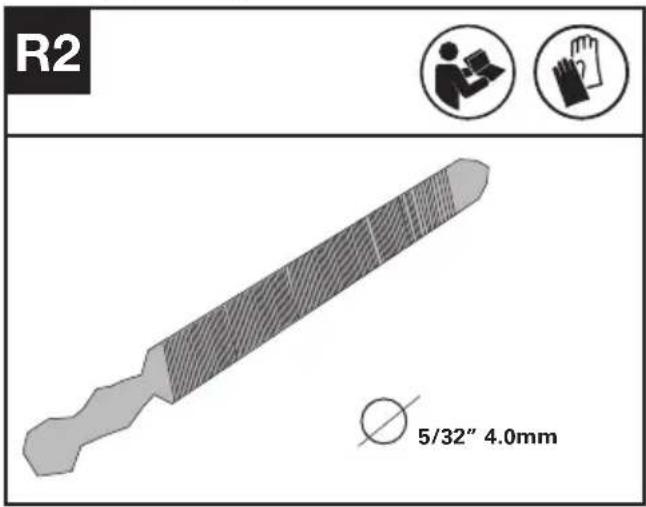

1. Ta fram en rund fil för att slipa motorsågens tänder. (se bild R2) Notera: Sätt fast svärdet ordentligt i ett skruvstäd innan du börjar slipa kedjan. Säkerställ att kedjan inte är "klämd" och kan röra sig fritt på svärdet. Kontrollera att kedjan är ordentligt spänd. (Se avsnittet "Kedjespänning").

1. Slipa motorsågens skärtänder med fil från insidan av skärtänderna mot utsidan av kedjan. (se bild R3).

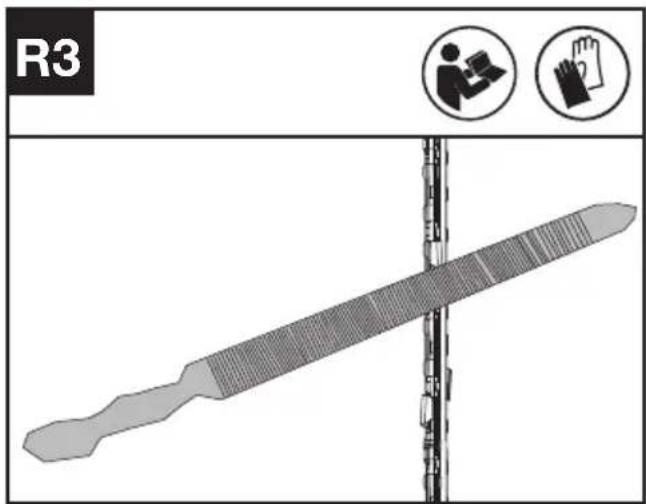

R3

1. Slipa alla skärtänder på ena sidan av svärdet.

2. Vänd på motorsågen och slipa alla skärtänder på motsatt sida.

3. Säkerställ att längden på alla skärtänder är samma. För att säkerställa effektiv, säker och smidig klippning, fila djupmätarens höjd till 0,025 tum (0,65 mm). Säkerställ att framkanten på djupmätaren är avrundad. (se bild R4)

Det rekommenderas att inte använda kedjesågen med batteriselen för din säkerhet.

RENGÖRING

1. Stäng av kedjesågen och plocka ut batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktig trasa doppad i milt rengöringsmedel.
3. Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från kedjesågen innan förvaring.
2. Förvara kedjesågen och batteriet på en torr och säker plats utom räckhåll för barn eller annan obehörig person. Ta bort skärutrustningen om den inte används under en längre tid.
3. Förvara batteriet inom ett temperaturområde mellan 5 °C och 25 °C. Som ett exempel, ska batteriet inte lämnas i bilen sommartid.
4. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

FELSÖKNING

Om elverktyget inte fungerar felfritt, läs felsymtomerna i tabellen nedan som hänvisar till möjliga orsaker och åtgärder för avhjälpande av fel. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

OBSERVERA! Innan felsökning startas stäng av elverktyget och ta bort batteriet.

Symptom Möjliga	orsaker Åtgärd
Kedjesågen fungerar inte Låg	g batterinivåKedjebromsen är inte i rätt position.	Ladda båda batterisatserna.Kontrollera att kedjebromsen är i position1.Se KEDJEBROMS för mer detaljer.
Kedjesågen arbetar intermittent	Applicerar för mycket tryck under sågning.Sågen körs inte med full hastighet.ÖverhettningLös anslutning.Intern glappkontakt.Gasreglaget avtryckare är defekt.	Applicera relativt mindre tryck under sågning.Placera maskinen på en sval, ventilerad plats för att kyla ner den.Uppsök serviceverkstad.Uppsök serviceverkstad.Uppsök serviceverkstad.
Sågkedjan torr. Ingen olja i oljetanken.	Oljeutloppskanalen tilltäppt.	Fyll på olja.Åtgärda oljeutloppskanalen.
Backslagsbroms/startbroms	Problem med kopplingsmekanism I främre handskyddet	Uppsök serviceverkstad
Kedjan/styrskenan heta. Ingen olja i oljetanken.	Oljeutloppskanalen tilltäppt.	Fyll på olja.Åtgärda oljeutloppskanalen.
	Kedjespänningen för hög.	Ställ in kedjespänningen.
	Kedjan är oskarp.	Efterslipa eller byt ut kedjan.
Kedjesågen rycker, vibrerar eller sågar ej korrekt.	Kedjan är oskarp.Kedjan försliten.Sågtänderna riktade åt fel håll.Kedjespänningen för lös.	Efterslipa eller byt ut kedjan.Byt ut kedjan.Montera sågkedjan på nytt med tänderna i rätt riktning.Ställ in kedjespänningen.

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.	Om batteriet inte laddar, kontakta din serviceagent.
Problem med temperaturen. Använd batteriet i miljöer där temperaturen ligger mellan -20 °C till 45 °C (-4°F till 113°F) för urladdning.
Övrigt Kontakta din serviceagent.

TEKNISK INFORMATION

Typ KC300 kC300.X (3- beteckning för maskinutrustning, representerar motorsåg)

	KC300 KC300.X**
Spänning	60 V Max.^***
Svärdlängd	40 cm
Kedjehastighet	24 m/s
Oljebehållarens volym	190 ml
Kedjedelning	0.325'' LP
Skyddsgrad	IPX4
Maskinens vikt (utan batteri, eller svärd och kedja)	3.7 kg

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.
*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Amp Laddning Amperage
KAC804 4.0 Ah KAC840 30 A

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

KOMBINATION AV SÅGUTRUSTNING

Sågutrustning

KAC331-16'' svärd

KAC301-16 tum 0,325 tum LP sågkedja

KAC330-14 tum' svärd

KAC300-14'' 0,325 tum LP sågkedja

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth 2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

BULLERINFORMATION

Ett uppmätt ljudtryck	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
En uppmätt ljudstyrka	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN 62841:

Typisk uppmätt vibrering	a_h<3.6 m/s^2
	OsäkerhetK=1.5m/s2

Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.

WARNING: Vibrationer och buller vid

användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Ätdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en

beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera din exponering för vibrationer och buller.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).

Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Sladdlös motorsåg

Typ KC300 KC300.X (3 - beteckning för

maskinutrustning, representerar motorsåg)

Funktion kapning av trä

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 99 dB(A)

- Deklarerad garanterad bullernivå 102 dB(A)

Standarder överensstämmer med:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A#

2022/11/16

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
