GEBRUIKSAANWIJZING KC300.9 KRESS

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

BEOOGD GEBRUIK

Deze kettingzaag is bedoeld voor het vellen van bomen, snoeien, klein zagen, zagen van houten balken, etc. Alle sneden dienen dwars op de nerf te gebeuren. Dit apparaat is alleen bedoeld voor het zagen van hout.

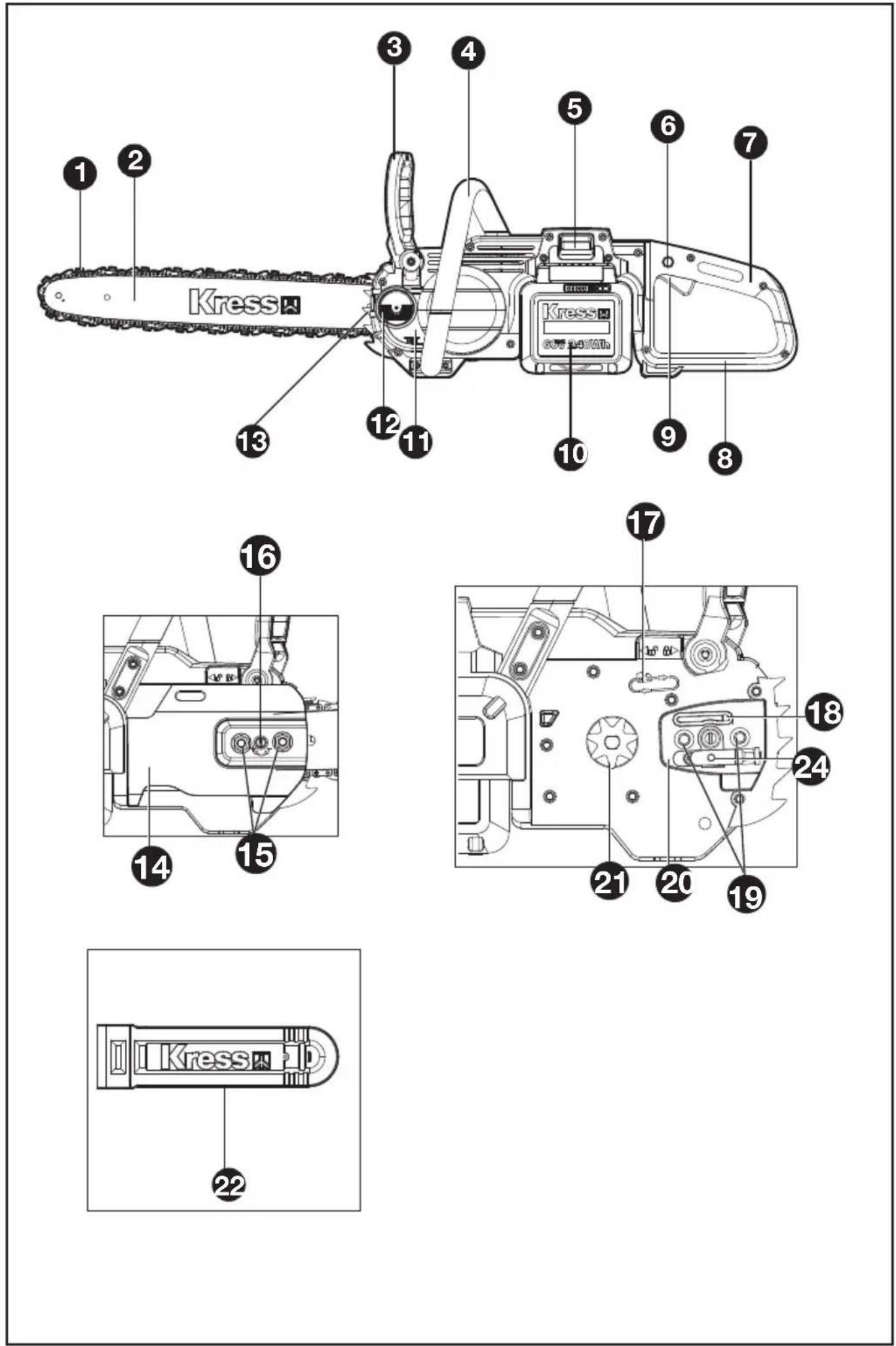

ONDERDELENLIJST

1. ZAAGKETTING

2. ZWAARD

3. KETTINGREMHENDEL (HANDBESCHERMING)

4. VOORSTE HANDGREEP

5. ONTGRENDELPAL ACCU

6. ONTGRENDELINGSKNOP

7. ACHTERSTE HANDGREEP

8. ACHTERSTE HANDAFSCHERMING

9. AAN/UITSCHAKELAAR

10. ACCUPACK *

11. AANDUIDING VAN OLIENIVEAU

12. OLIETANKDOP

13. BUMPERPUNT

14. AFDEKKING AANDRIJVING

15. ZESKANTMOEREN

16. SCHROEF VOOR KETTINGSPANNING

17. LOOPRICHTING- EN SNIJRICHTINGSYMBOOL

18. OLIESPROEIER

19. POSITIONERINGSNOKKEN ZAAGBLAD

20. STAAFKLEM

21. KETTINGWIEL

22. BESCHERMENDE SCHEDE

23. MOERSLEUTEL (ZIE AFB. A1)

24. KETTINGSPAN PIN

25. KETTINGSPANGAT (ZIE AFB. A2)

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

WAARSCHUWING! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1. WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.
c) Gebruik de machine niet in regen of natte omstandigheden. Dit kan het risico op een elektrische schok vergroten. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt.Houd de accuaansluiting vrij van vuil en stof en reinig deze met een zachte, droge borstel of doek.
d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de

stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen.
g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt,

dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is.

b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack.

b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.

c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.

d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.

f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130°C kan explosie veroorzaken.

g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6. SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici.

1) VEILIGHEIDS-VOORSCHRIFTEN VOOR KETTINGZAGEN

a) Houd bij een lopende zaag alle lichaamsdelen uit de buurt van de zaagketting. Controleer voor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden

met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.

b) Houd de kettingzaag met uw rechterhand aan de achterste handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag daarom alleen zoals voorgeschreven vast.
c) Houd het gereedschap alleen aan de geïsoleerde handgrepen vast, omdat de kettingzaag in aanraking kan komen met verborgen bedrading. Als de zaagketting een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.
d) Draag een veiligheidsbril en gehoorbescherming. Overige beschermende uitrusting voor hoofd, handen, benen en voeten wordt geadviseerd. Passende beschermende kleding vermindert het verwondingsgevaar door rondvliegend spaanmateriaal en toevallig aanraken van de zaagketting.

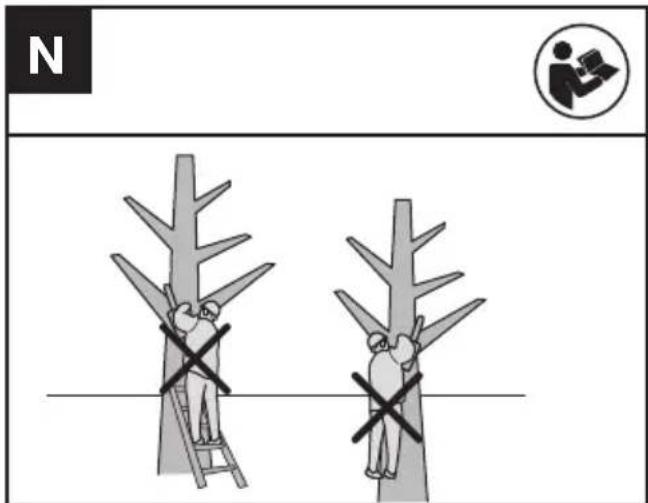

e) Bedien een kettingzaag niet in een boom, op een ladder, vanaf een dak of een onstabiele constructie. Bij gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.
f) Let er altijd op dat u stevig staat en gebruik de kettingzaag alleen als u op een stevige en vlakke ondergrond staat. Een gladde of instabiele ondergrond kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.

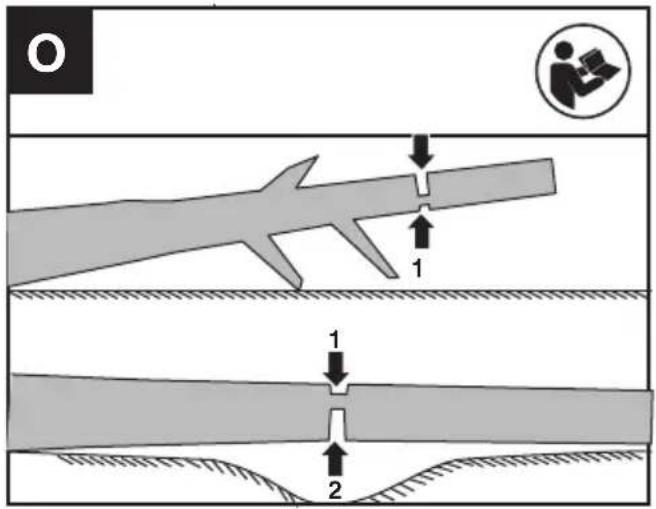

g) Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen.
h) Wees bijzonder voorzichtig bij het zagen van laag houtgewas en jonge bomen. Het dunne materiaal kan in de zaagketting blijven hangen en op u slaan of u uit het evenwicht brengen.
i) Draag de kettingzaag aan de voorste handgreep met stilstaande zaagketting en naar achteren wijzende geleidingsrail. Breng altijd de veiligheidsafscherming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag vermindert de kans op per ongeluk aanraken van de lopende zaagketting.
j) Volg de aanwijzingen voor het smeren, de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.
k) Zaag alleen hout. Gebruik de kettingzaag alleen voor werkzaamheden waarvoor deze bestemd is. Voorbeeld: Gebruik de kettingzaag niet voor het zagen van plastic,

metselwerk of bouwmaterialen die niet van hout zijn. Het gebruik van de kettingzaag voor werkzaamheden waarvoor deze niet bestemd is, kan tot gevaarlijke situaties leiden.

I) Probeer geen boom te vellen voordat u de risico's begrijpt en hoe u ze kunt vermijden. Bij het vellen van een boom kan de bediener of omstanders ernstig letsel oplopen.
m) Volg alle instructies op bij het verwijderen van vastgelopen materiaal, het opslaan of onderhouden van de kettingzaag. Zorg ervoor dat de schakelaar is uitgeschakeld en de accupack is verwijderd. Onverwachte bediening van de kettingzaag tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig persoonlijk letsel.
n) Er wordt aanbevolen dat de eerste gebruiker minimaal moet oefenen met het zagen van boomstammen op een zaagbok of -houder.

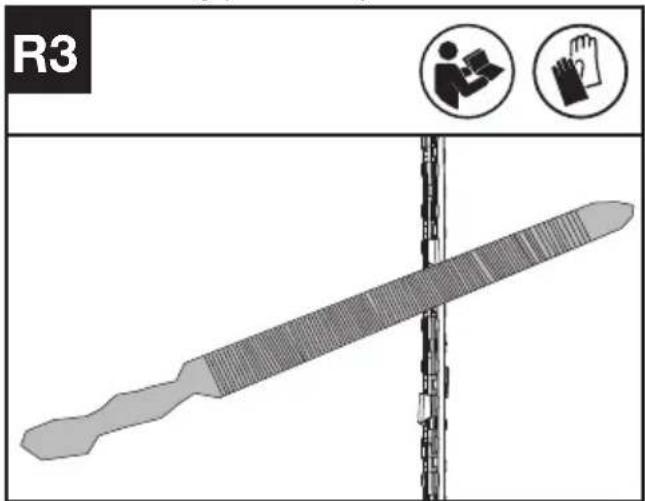

o) Het wordt aanbevolen om het slijpen en het onderhoud van de zaagketting te laten uitvoeren door geautoriseerde servicecentra.

2)OORZAKEN EN VOORKOMING VAN EEN TERUGSLAG:

Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef wordt vastgeklemd.

Een aanraking met de punt van de geleidingsrail kan in veel gevallen tot een onverwachte en naar achteren gerichte actie leiden, waarbij de geleidingsrail omhoog en in de richting van de bediener wordt geslagen.

Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om zonder ongevallen en zonder verwondingen te kunnen werken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven:

a) Houd de zaag met beide handen vast, waarbij duim en vinger de grepen van de kettingzaag omsluiten. Neem een zodanige lichaamshouding in en houd uw armen in een zodanige positie, dat u stand kunt houden ten opzichte van de terugslagkrachten. Als geschikte maatregelen worden getroffen, kan de bediener de terugslagkrachten beheersen. Laat de kettingzaag nooit los.

b) Voorkom een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachte situaties beter onder controle worden gehouden.
c) Gebruik altijd de door de fabrikant voorgeschreven vervangende kettinggeleiders en zaagkettingen. Verkeerde vervangende kettinggeleiders en zaagkettingen kunnen tot kettingbreuk en terugslag leiden.
d) Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag.

RESTRISICO'S

Zelfs als het apparaat zoals beoogd wordt gebruikt, is er altijd een restrisico dat niet kan worden vermeden. Afhankelijk van het type en bouw van het apparaat kunnen de volgende mogelijke gevaren voorkomen:

• Contact met zaagtanden van de kettingzaag (snijgevaar)
• Contact met de roterende zaagketting (snijgevaar)
• Onvoorziene, abrupte beweging van de geleidestang (snijgevaar)
• Rondvliegende stukjes van kettingzaag (snij-, prikgevaar)
• Rondvliegende stukjes van werkstuk
• Contact tussen huid en olie
• Gehoorverlies, als tijdens het werk geen gehoorbescherming wordt gedragen

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden.

Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en accupacks schoon en droog.
g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
h) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
m) Houd accupacks buiten het bereik van kinderen.
n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
r) Houd de accu uit de buurt van microgolven en hoge druk.

GEBRUIKERSHANDLEIDING VOOR VEREISTEN VAN SNOERLOZE PRODUCTEN

a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.

b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen.

c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te

nemen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

BEWAAR DEZE INSTRUC-TIES

Instructies voor toepassing van de juiste techniek van vellen, snoeien en doorzagen

1. Bomen vellen

Als u met twee of meer personen tegelijkertijd zaagt en velt, houd dan als afstand tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom. Let er bij het vellen van bomen op, dat u andere personen niet blootstelt aan gevaar, u geen leidingen raakt en geen materiële schade veroorzaakt. Als een boom met een stroomleiding in aanraking komt, breng dan direct de energiemaatschappij hiervan op de hoogte.

Stel u als bediener van de kettingzaag, bij zaagwerkzaamheden op een helling, boven de te vellen boom op, omdat de boom na de val waarschijnlijk bergaf zal rollen of glijden.

Voor het vellen dient een vluchtweg te worden gepland en wanneer nodig vrijgemaakt te worden. TDe vluchtweg dient te reiken tot het uiterste punt van de verwachte vallijn zoals wordt getoond door Afbeelding 1.

Houd voor het vellen rekening met de natuurlijke helling van de boom, de plaats van grote takken en de windrichting, om de valrichting van de boom te kunnen beoordelen.

Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom.

2. Inkepingen zagen

Maak een inkeping tot 1/3 van de diameter van de boom, loodrecht op de vallijn zoals getoond wordt op Figuur 1. Zaag eerst de onderste horizontale inkeping (W). Hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het zagen van de tweede inkeping (X).

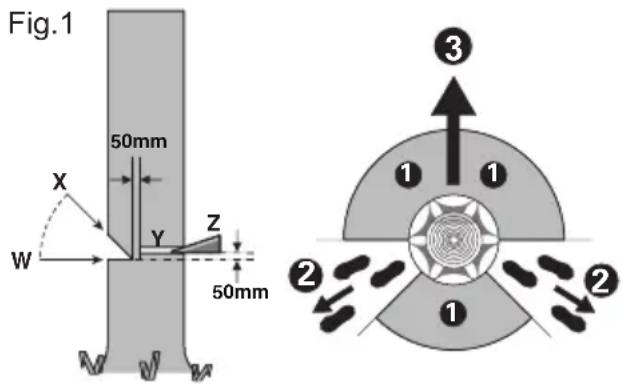

3. Inkeping voor het vellen van de boom zagen

Zaag de inkeping (Y) voor terugvallen ten minste 50 mm hoger dan dan de horizontale inkeping, zoals getoond wordt op Afbeelding 1. Zaag de inkeping voor het vellen van de boom parallel aan de horizontale inkeping. Zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werken. Het verbindingsstuk verhindert, dat de boom draait en in de verkeerde richting valt. Zaag het verbindingsstuk niet door.

Als de inkeping voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen. Als het erop lijkt, dat de boom mogelijkerwijs niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spie van hout, kunststof of aluminium (Z) om de inkeping te openen en om de boom in de gewenste valrichting te doen omslaan

Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute (2) Let op naar beneden vallende takken en struikel niet. (Zie afb. 1)

4. Takken van de gevelde boom afzagen

Na het vellen zaagt u de takken van de gevelde boom. Laat grote, naar beneden gerichte takken eerst nog staan wanneer u takken van de gevelde boom afzaagt. Verwijder kleine takken in een enkele zaagebeweging, zoals wordt getoond op Afbeelding 2. Zaag onder spanning staande takken van onderen naar boven om vastklemmen van de zaag te voorkomen.

Vervolgens zaagt u de gevelde boom in stukken. Zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht gelijkmatig over beide voeten wanneer u de gevelde boomstam in stukken zaagt. Leg indien mogelijk takken, balken of spieën onder de stam om deze te steunen. Houdt u aan de aanwijzingen om gemakkelijk te zagen.

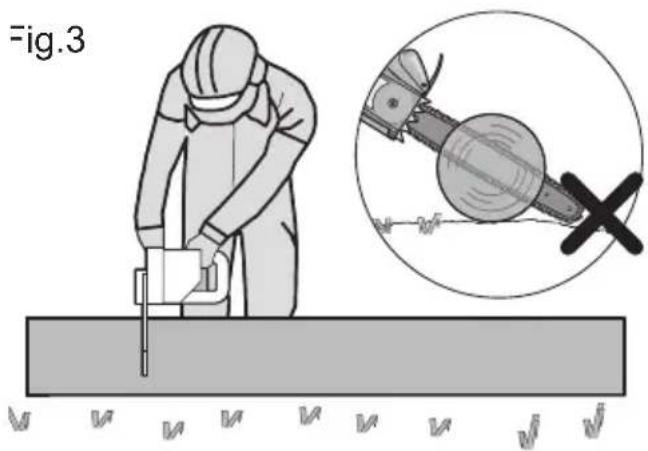

Als de stam over de gehele lengte wordt ondersteund, zoals getoond wordt in Afbeelding 3, wordt vanaf de bovenkant gezaagd (overbuck), zorg dat u niet in de aarde zaagt aangezien dit de scherpte van de ketting zal verminderen.

Fig.3

Als het werkstuk aan één zijde wordt ondersteund, zoals is aangegeven in Figuur 4, zaag dan 1/3 van de diameter in aan één zijde (schraag) (1). Zaag dan vanaf de andere zijde (2) in om bij de eerste zaagsnede te komen.

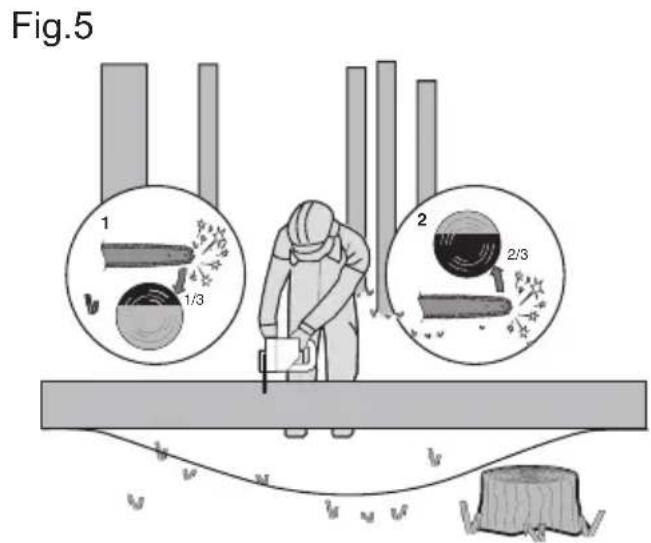

Als de stam aan beide zijden wordt ondersteund, zoals getoond wordt op Afbeelding 5, maak dan een inkeping tot 1/3 van de diameter van de bovenzijde (overbuck) (1). Maak dan de volgende inkeping (2) door vanaf de onderzijde in te zagen tot 2/3 deel om de eerste inkeping te raken.

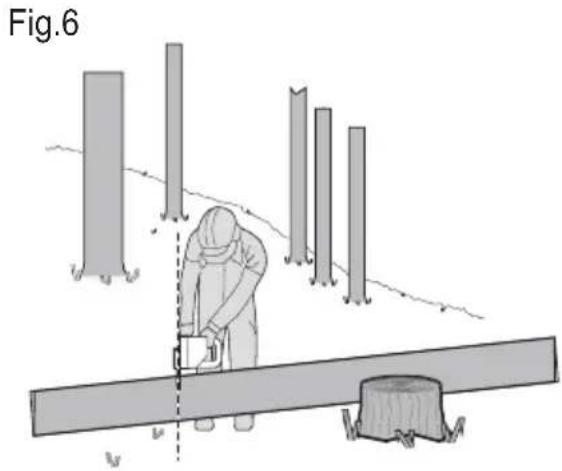

Als u op een helling zaagt, sta dan altijd aan de

bovenzijde van de stam, zoas getoond wordt op Afbeelding 6. Verminder de aandrukkeracht wanneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden, zodat u tijdens het moment van doorzagen de controle over de machine behoudt. Let erop dat de zaagketting de grond niet raakt. Wacht na het doorzagen tot de zaagketting tot stilstand is gekomen, voordat u de kettingzaag verwijdert. Schakel de motor van de kettingzaag altijd uit voordat u naar een andere boom gaat.

	Lees de gebruikershandleiding om het risico op letsels te beperken
	Waarschuwing
	Draag oorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Bedien de kettingzaag altijd met twee handen.
	Pas op voor terugslag van de kettingzaag en vermijd contact met de punt van het zaagblad.
	Draag hoofdbescherming

NL

[NL]		Draag beschermende handschoenen.
		Li-Ion-accu Dit product is uitgerust met een symbool dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
		Niet verbranden.
		Accu’s kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu’s niet weg bij het ongesorteerde huishoudelijke afval
		Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur..
		Milieuvriendelijke verwijdering van Oude elektrische apparaten mogen niet samen met het restafval worden weggegooid, maar moeten apart worden verwijderd. De inlevering bij de gemeentelijke inzamelpunten via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk om de apparaten naar deze of soortgelijke inzamelpunten te brengen. Met deze kleine persoonlijke moeite draagt u bij tot het hergebruik van waardevolle grondstoffen en de verwerking van giftige stoffen.
		Ontgrendelen
		Slot

ASSEMBLAGE EN BEDIENING

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het

gereedschap.

MONTAGE

WAARSCHUWING! Installeer het accupack niet, voordat dit geheel in elkaar gezet is.

Draag altijd werkhandschoenen bij de omgang met de zaagketting.

MONTAGE VAN ZWAARD EN ZAAGKETTING

1. Haal alle onderdelen voorzichtig uit de verpakking. Verwijder de afdekking van de aandrijving door de zeskantmoeren tegen de klok in te draaien. (Zie afb. A1)

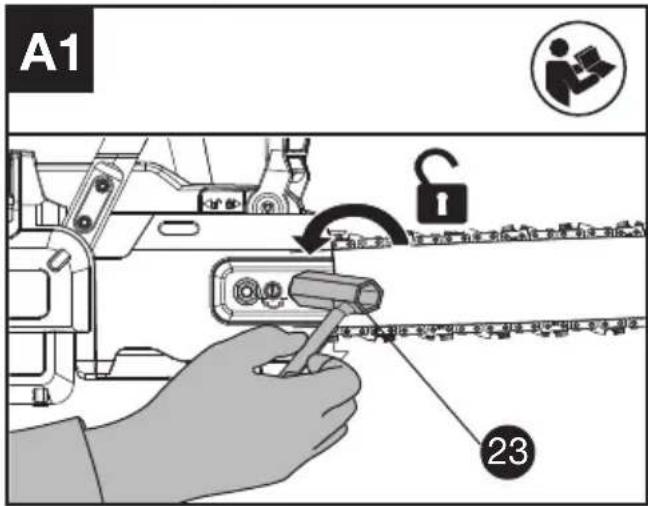

A1 23

1. Plaats de kettingzaag op een vlak oppervlak.
2. Gebruik alleen originele Kress kettingen of die geschikt zijn voor de geleidebalk.
3. Schuif de ketting in de gleuf rond het zaagblad. Controleer of de ketting in de juiste looprichting loopt door deze te vergelijken met het kettingpictogram, of door het kettingrichtingssymbool op de behuizing van de zaag te raadplegen.
4. Monteer de ketting op het aandrijftandwiel, zo dat de twee zaagbladpositioneringsnokken op het zaagbladvlak in de sleufopening van het zaagblad passen. Zorg ervoor dat het kettingspangat op de kettingspanpen pastt. (Zie afb. A2).

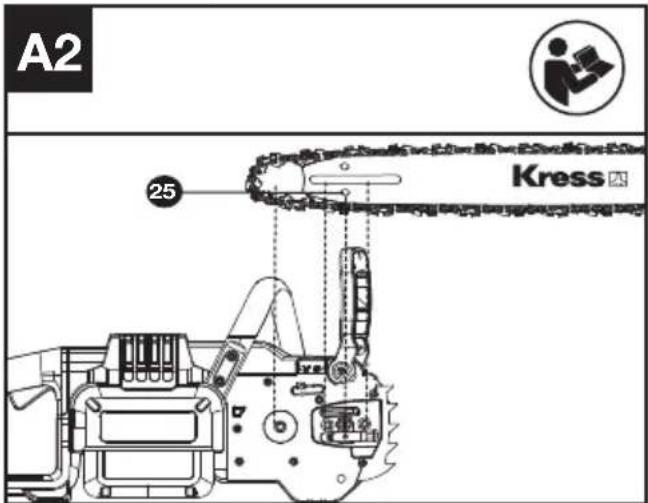

A2 25 Kress

1. Controleer of alle delen goed geplaatst zijn. Zorg dat de aandrijftanden goed in het aandrijfwiel zitten (Zie afb.A3), vermijd knikken zoals op Afb. A4. Als er een knik is, neem de ketting van de geleidebalk net voor de knik en trek de knik uit.

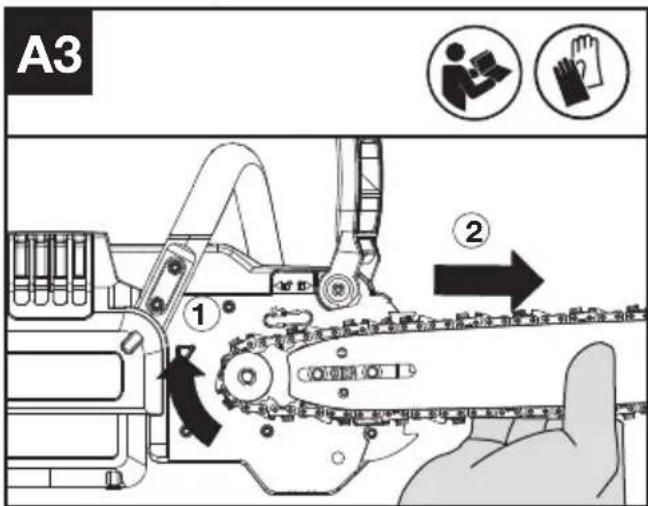

A3 ① ②

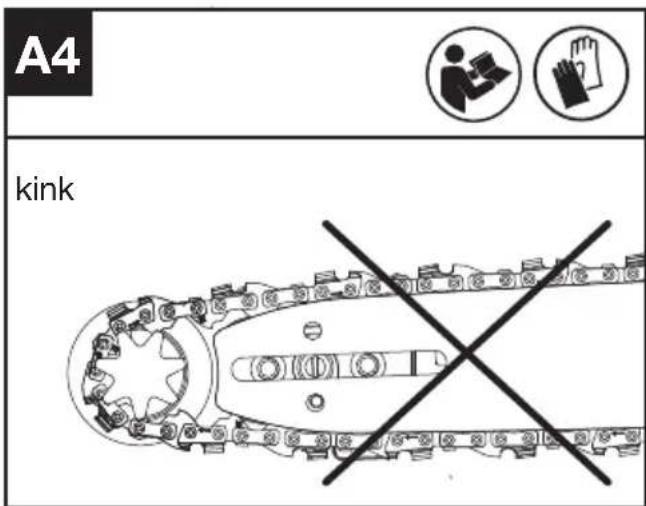

A4 kink

OPMERKING: De ketting moet vrij kunnen draaien en vrij zijn van knikken.

1. Plaats de afdekking van de aandrijving terug door de zeskantmoeren tegen de klok in te draaien. (Zie afb. A5)

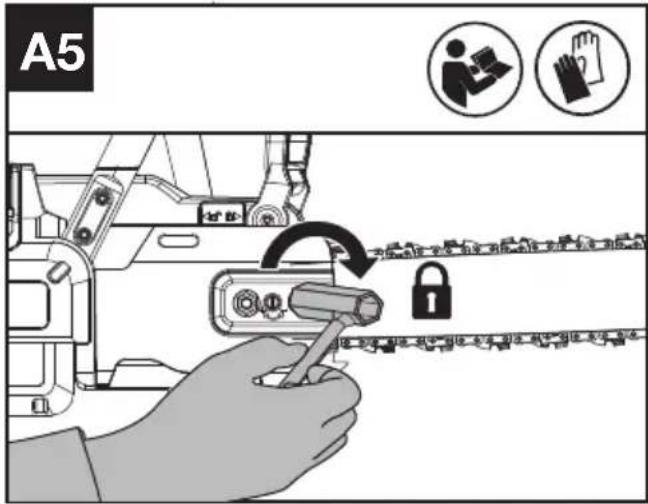

A5

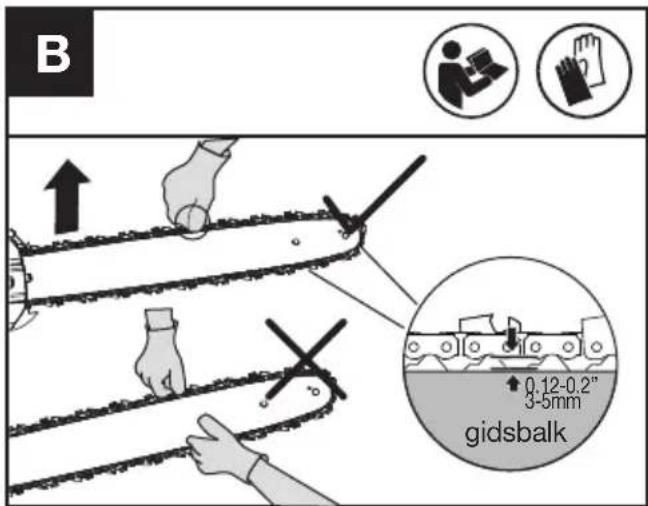

WAARSCHUWING: De ketting is nog niet gespannen. De ketting moet gespannen worden zoals beschreven is onder "De

kettnig spannen". De ketting moet worden geïnspecteerd om zeker te zijn dat de geschikte spanning aanwezig is.

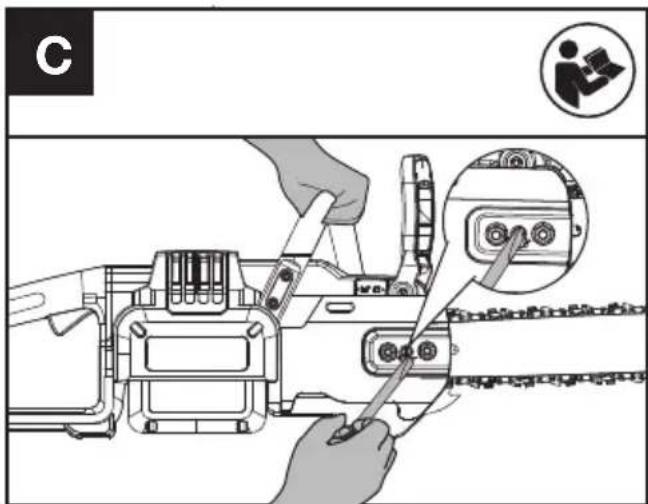

ZAAGKETTING SPANNEN (Zie afb. B, C)

B 0.12-0.2" 3-5mm gidsbalk

C

1. Draai de moeren op het geleiderdeksel los met een sleutel zoals getoond in Afb. A1. Zorg ervoor dat de behuizing niet verwijderd wordt.
2. Til de kettinghoes van het zaagblad op en draai de spanschroef met een moersleutel rechtsom. Draai de

spanschroef aan totdat de ketting goed gespannen is en nog gemakkelijk kan bewegen (zie afb. B&C).

1. Draai de moeren van de aandrijfkap aan met de moersleutel zoals afgebeeld in A5 tot ze vastzitten.
2. Controleer nogmaals de spanning die is ingesteld met de kettingspanschroef. De juiste kettingspanning is bereikt als de ketting ongeveer de helft van de kettingschakel-diepte vanaf de geleiderail opgetild kan worden in het midden. Dit moet worden gedaan door met één hand de ketting op te tillen tegen het gewicht van de machine in.

OPMERKING: De ketting zal uitrekken tijdens het zagen en de juiste spanning verliezen. Wanneer de ketting losraakt, draait u de zeskantmoeren volledig los of draait u de zeskantmoeren drie volledige slagen linksom, waarna u de ketting opnieuw spant en de zeskantmoeren aandraait om de kettingspanning correct opnieuw in te stellen door de bovenstaande stappen 1-4 te herhalen.

WAARSCHUWING:

OPMERKING: De ketting is goed aangespannen als hij van de geleidingsstang kan worden opgetild en als de schakel zich in het spoor van de geleidingsstang bevindt.

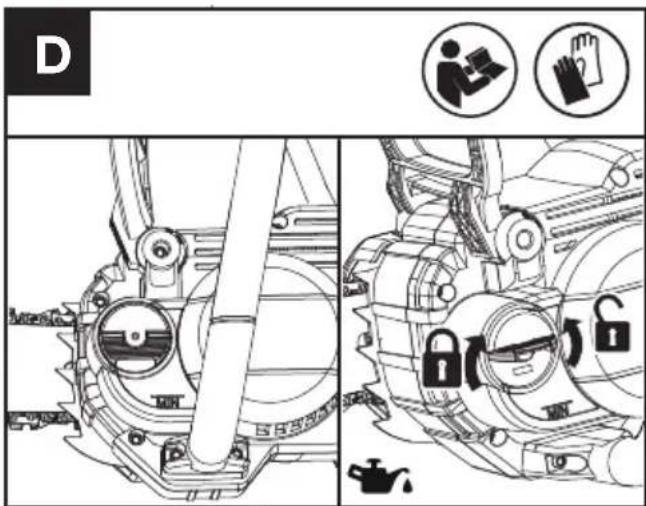

KETTINGSMERING (Zie afb. D)

D

BELANGRIJK: De kettingzaag wordt niet met zaagkettinghechtolie gevuld geleverd. Het is belangrijk om de kettingzaag voor

gebruik met olie te vullen. Gebruik de kettingzaag nooit zonder zaagblad en kettingolie en laat de tank nooit leegraken, aangezien dit tot grote schade aan het product zal leiden.

OPMERKING: De levensduur en de snijcapaciteit

van de ketting hangt af van de optimale smering. Daarom wordt tijdens het gebruik de zaagketting automatisch met zaagkettinghechtolie gesmeerd.

OLIETANK VULLEN:

WAARSCHUWING: Het accupack verwijderen vóórdat de brandstoftank gevuld wordt.

1. Plaats de kettingzaag met de olietankdop naar boven op een geschikte ondergrond.
2. Maak met een doek de omgeving van de olietankdop schoon, schroef de dop los en verwijder deze.
3. Giet er kettingzaagolie in tot het reservoir vol is.
4. Let erop dat er geen vuil in de olietank terechtkomt, plaats opnieuw de oliedop en span deze rechtsom aan.

Het is belangrijk gebruik staven en kettingsmeermiddel (niet verstrekt) die het

is geformuleerd om te functioneren in een breed temperatuurbereik zonder verdunning.ag hebt gekocht of in uw plaatselijke winkel voor bouwmaterialen Gebruik geen vuile oliën die worden gebruikt of anderszins verontreinigd olie. Er kan schade ontstaan aan een staven of ketting. Bij gebruik van niet-toegelaten olie vervalt de garantie.

Niet inslikken. Indien ingeslikt, onmiddellijk een arts raadplegen. Uit het bereik van kinderen bewaren. Uit de buurt van hitte of een open vlam bewaren.

DE AUTOMATISCHE OLIESPUIT CONTROLEREN

De goede werking van de automatische oliespuit kan worden gecontroleerd door de kettingzaag in te schakelen en de punt van de kettinggeleider naar een stuk karton of papier op de grond te richten. Als een toenemend oliepatroon ontwikkelt op het karton, werkt de automatische oliespuit goed. Als er geen oliepatroon is, ondanks een vol oliereservoir, moet u contact opnemen met de klantendienst van Kress of met een door Kress erkende onderhoudsagent.

OPMERKING: Het kan een langere periode (1 minuut +) duren voordat de pomp is gevuld wanneer deze nieuw is of nadat de zaag langere tijd niet is gebruikt.

VOORZICHTIG: Laat de ketting niet in contact komen met de grond. Zorg voor een veiligheidsafstand van 15 cm.

TESTEN VOOR GEBRUIK DE KETTINGZAAG EN ACCU

Controleren van de bediening Gashendelvergrendelingsknop en gashendel

1. Verwijder de accu.
2. Probeer de gashendel in te drukken. Als de gashendel kan worden ingedrukt, is de

gashendelvergrendelingsknop defect. Stop met het gebruik van de kettingzaag en neem contact op met de servicevertegenwoordiger.

1. Houd eerst de gashendelvergrendelingsknop ingedrukt en druk vervolgens op de gashendel.
2. Laat de gashendel en de gashendelvergrendelingsknop los. Als de gashendel of de gashendelvergrendelingsknop vastzit en niet terug kan springen naar de oorspronkelijke stand. Stop met het gebruik van de kettingzaag en neem contact op met de servicevertegenwoordiger.

BEDIENING

VOORDAT U HET DRAADLOOS GEREEDSCHAP GEBRUIKT

WAARSCHUWING! De oplader en het accupack zijn ontworpen om samen

gebruikt te worden, probeer dus geen andere apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk. OPMERKING: Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

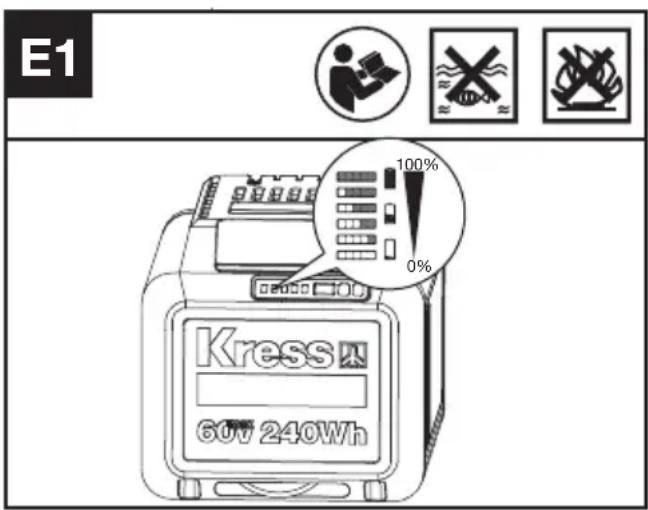

CONTROLLEREN VAN DE LAADTOESTAND VAN HET ACCUPACK (ZIE AFB. E1)

E1 Kress 60V 240Wh 100% 0%

Druk vóór het starten of na gebruik op de vermogenstestknop op het batterijpakket om de capaciteit van de batterij te controleren.

OPMERKING: Fig. E1 is alleen geschikt voor het accupack met indicatielampje voor de accu.

Opmerkingen	LEDlampje	Batterijtoestand
Vijf groene lampjes branden.		80% ≤ Vermogensniveau ≤ 100%
Vier groene lampjes branden.		60% ≤ Vermogensniveau < 80%
Drie groene lampjes branden.		40% ≤ Vermogensniveau < 60%
Twee groene lampjes branden.		20% ≤ Vermogensniveau < 40%
Eén groen lampje brandt.		10% ≤ Vermogensniveau < 20%
Eén groen lampje knippert.		0% ≤ Vermogensniveau < 10%

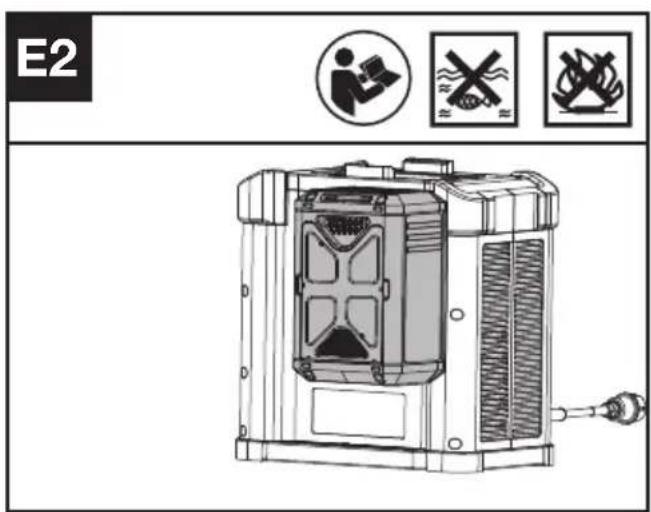

DE BATTERIJEN OPLADEN (ZIE AFB. E2)

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit.

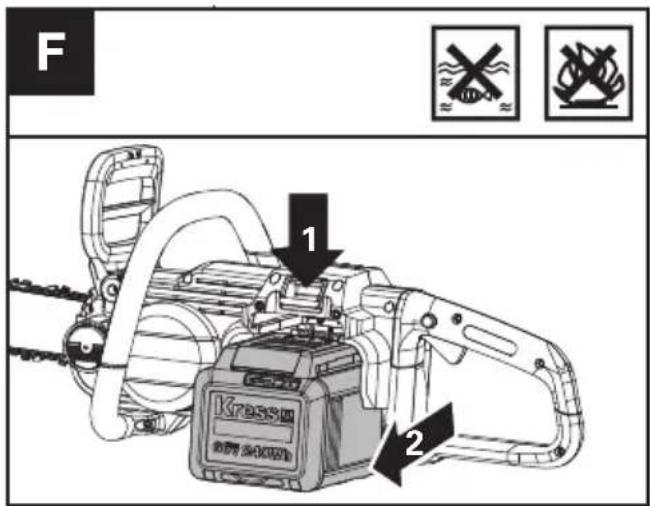

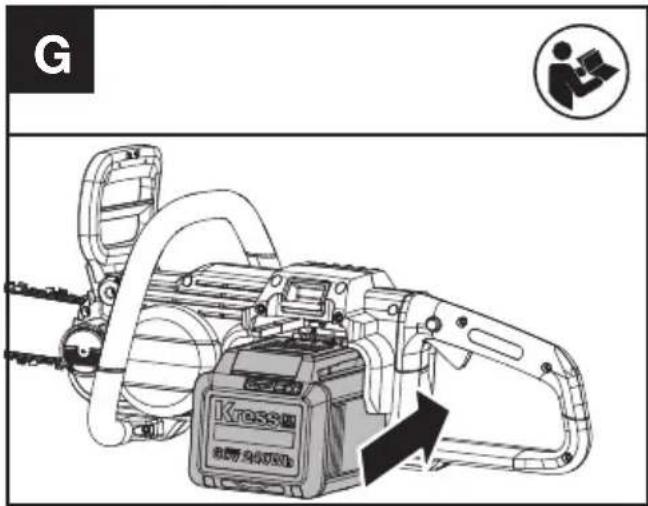

HET ACCUPACK VERWIJDEREN OF PLAATSEN (ZIE AFB.F. G)

F 1 2

G Kross

Druk op de ontgrendelingsknop van de accu om de accu uit uw gereedschap te verwijderen. Plaats de accu na het opladen terug op z'n plaats. U hoeft alleen maar licht te duwen en wat druk uit te oefenen tot een klik hoorbaar is. Controleer om te zien of de batterij volledig is vastgemaakt.

OPMERKING: Verwijdert u het batterijpakket, houd het dan stevig vast zodat het niet valt en letsel veroorzaakt.

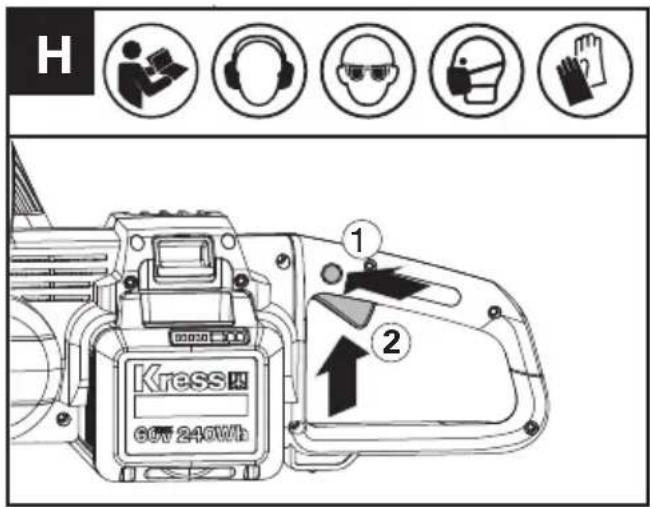

IN- EN UITSCHAKELEN (ZIE AFB.H)

H Kress 60T 240Wh 1 2

ATTENTIE: Controleer het accupack voordat u uw draadloze gereedschap gaat gebruiken. Gebruik alleen het accupack dat in het hoofdstuk Accessoires figureert.

Om het gereedschap in te schakelen, drukt u op de gashendelvergrendelingsknop, drukt u vervolgens de gashendel volledig in en houdt u deze in deze stand. De gasvergrendelingsknop kan nu worden losgelaten. Als de zaag niet werkt, raadpleeg dan onderstaande informatie over de KETTINGREMHENDEL. Om uit te schakelen, laat u de gashendel los.

OPMERKING: De kettingrem moet gedeactiveerd zijn om de zaag aan te zetten.

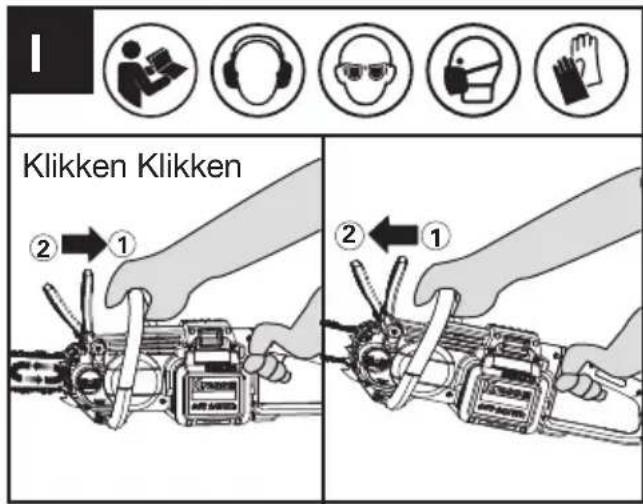

KETTINGREMHENDEL (ZIE AFB. I)

Klikken Klikken ②→① ②←①

De kettingrem is een beschermingsmechanisme dat bij terugslag van de machine wordt geactiveerd door het naar voren duwen van handbescherming. Voer van tijd tot tijd een functietest uit. Trek de handguard naar de gebruiker (positive ^1 ) om hem uit te doen. Om de kettingrem weer te activeren, druk de handguard naar voren (positive ^2 ).

OPMERKING:

1. Als de zaag niet kan starten, hoewel hij correct in elkaar gezet is en de accupacks geheel opgeladen zijn, dan moet u controleren of de kettingremhendel in de correcte positie staat (positie①).
2. *Als de kettingrem geactiveerd is, moet de zaagketting onmiddellijk stoppen. Als de zaagketting niet stopt of enige tijd nodig heeft om te vertragen, stop dan met het gebruik van de kettingzaag en neem contact op met de servicevertegenwoordiger.

WERKZAAMHEDEN

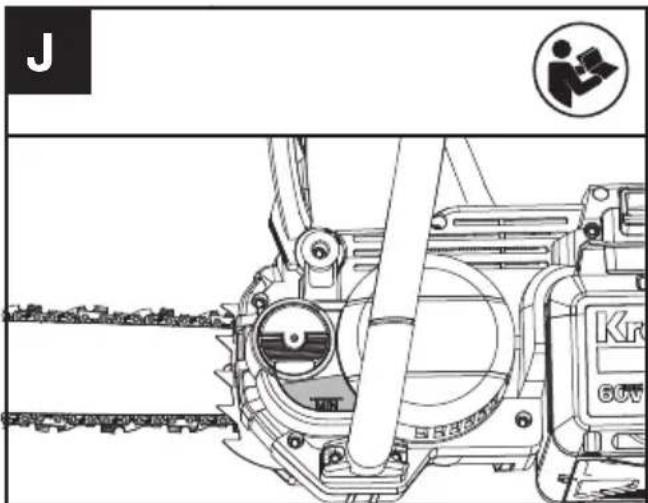

Belangrijk: Is de olietank gevuld? Controleer de oliepeilaanduiding voor de werkzaamheden en regelmatig tijdens de werkzaamheden (Zie afb. J). Vul olie bij wanneer het oliepeil de onderkant van het peilglas bereikt heeft. De vulling is voldoende voor ca. 12 minuten, afhankelijk van de pauzes en de intensiteit van de werkzaamheden. Controleer de kettingspanning tijdens het zagen elke 10 minuten.

(1) Installeer de batterijdoos in de machine.
(2) Controleer of het deel van de boomstam niet op de grond ligt. Als de stam die u zaagt op de grond ligt, zaag dan niet helemaal door en laat de ketting geen contact maken met de grond. Verplaats het blok voor de laatste scheidingssnede.

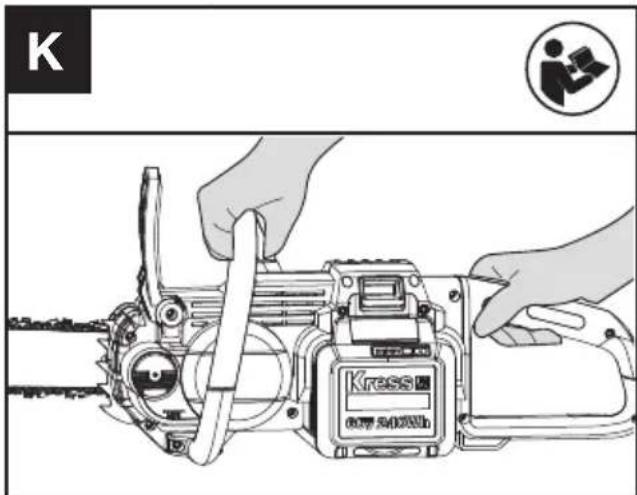

(3) Houd de zaag met beide handen stevig vast. Neem het voorste handvat in de linkerhand en het achterste handvat in de rechterhand. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers. (Zie afb. K)

K Kress 60V 500Wh

(4) Zorg dat u een stabiele positie aanneemt. Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.
(5) Wanneer u klaar bent om te zagen, drukt u de gashendelvergrendelingsknop volledig in met de rechterduim en drukt u op de trekker. Hierdoor wordt de zaag ingeschakeld. Als u de trekker loslaat, wordt de zaag uitgeschakeld. Zorg ervoor dat de zaag op volle snelheid draait voordat u begint met zagen.
(6) Wanneer u begint te zagen, plaatst u de bewegende ketting langzaam tegen het hout. Het hout moet zo dicht mogelijk bij de zaag zijn. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen.
(7) Stuur de zaag met lichte druk van uw

linkeronderarm en zet niet te veel kracht op de zaag, laat de zaag zijn werk doen. De motor raakt overbelast en kan doorbranden. Het zal het werk beter en veiliger doen in het tempo waarvoor het bedoeld was.

(8) Haal de zaag uit een zaagsnede terwijl de zaag op volle snelheid draait. Stop de zaag door de gashendel los te laten. Zorg ervoor dat de ketting tot stilstand is gekomen voordat u de zaag neerzet.
(9) Blijf op een veilige plaats oefenen, totdat u vertrouwd bentmet de zaag, gebruik een vloeiende beweging en een constante zaagsnelheid.

APPARATEN VOOR DE TERUGSLAGVEILIGHEID OP DEZE ZAAG

Deze zaag heeft een ketting met een lage terugslag en een kettinggeleider met verminderde terugslag. Beide items verminderen de kans op terugslag. Er kan echter nog steeds wat terugslag optreden met deze zaag.

Ter voorkoming van zaagterugslag.

• Houd de zak met beide handen vast terwijl hij loopt. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.
• Zorg ervoor dat alle veiligheidsvoorzieningen aanwezig zijn. Zorg ervoor dat ze goed functioneren.
• Zorg dat u niet te ver reikt of zaagt boven schouderhoogte.
• Zorg er altijd voor dat u stevig staat en goed in balans bent.

- Sta een weinig aan de linkerzijde van de zaag. Hierdoor is uw lichaam niet in een directe lijn ten opzichte van de ketting.

- Laat de neuspunt van de geleiderail niets raken wanneer de ketting beweegt.

- Probeer niet twee blokken tegelijk door te zagen. Zaag een blok tegelijk.

- Probeer niet de punt van het zwaard in het hout te begraven (boren in houtmet de punt van de zaag). Dit type zagen is alleen voor goed opgeleide professionals

- Wees bedacht op bewegende takken of andere krachten die de zaagsnede kunnen dichtknijpen of met de ketting in aanraking kunnen komen.

- Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede.

- Gebruik alleen de terugslagarme ketting en het zaagblad die bij deze kettingzaag zijn geleverd of die als vervanging worden aanbevolen.

- Werk nooit met een losse, verslapte of sterk versleten zaagketting. Let op de juiste kettingspanning.

DE ZAAG VEILIG GEBRUIKEN

1. Gebruik de kettingzaag alleen met een veilig steunpunt.

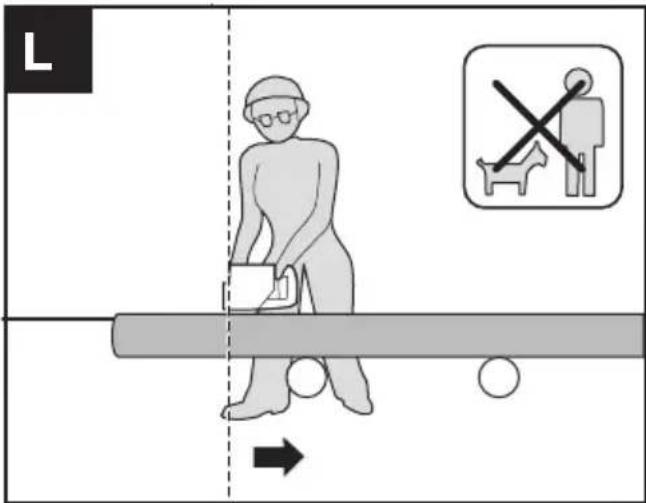

2. Houd de kettingzaag aan de rechterkant van uw lichaam (Zie afb. L).

L →

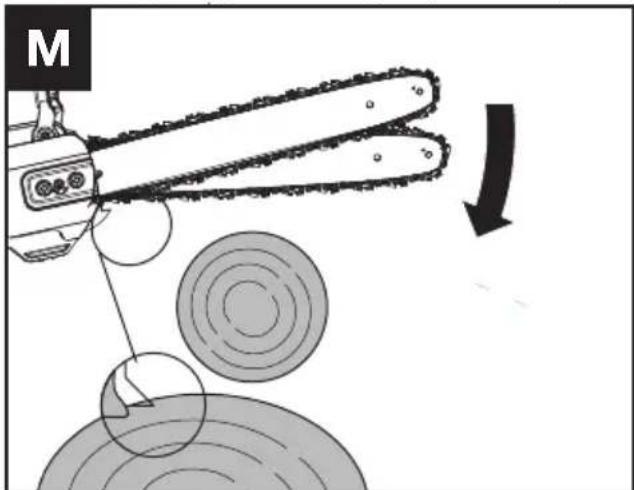

1. De ketting moet op volle snelheid lopen voordat het met het hout in contact mag komen.
2. Gebruik de bumperpunten om de zaag op het hout te beveiligen voordat u begint te zagen.
3. Gebruik indien nodig de bumperspikes als hefboompunt tijdens het zagen. (Zie afb. M)

M

1. Bedien de kettingzaag niet met volledig gestrekte armen, probeer geen gebieden te zagen die moeilijk te bereiken zijn of ga niet op een ladder staan tijdens het zagen (Zie afb. N).

N ①

Gebruik nooit de motorzaag nooit boven schouderhoogte.

ZAGEN VAN HOUT ONDER SPANNING (ZIE AFB. O)

WAARSCHUWING: Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen.

Wanneer hout aan beide zijden wordt ondersteund, eerst van boven (1) een derde gedeelte van de diameter (overbuck) door de stam zagen en vervolgens van onderen (2) op dezelfde plaats de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. Voorkom daarbij contact van de zaagketting met de grond. Wanneer hout slechts aan één zijde wordt ondersteund, eerst van onderen (1) een derde van de diameter (schraag) naar boven zagen en vervolgens op dezelfde plaats van boven (2) de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen.

Bij het zagen van korte stukken (bijvoorbeeld brandhout) is het normaal gesproken niet nodig om de onderkant in te zagen wanneer de stam aan één kant wordt ondersteund.

VOOR GEREEDSCHAP MET ACCU'S

De aanbevolen omgevingstemperatuur voor het ontladen is -20°C\~45°C (-4°F\~113°F).

De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het opladen ligt tussen -5°C (23°F) en 45°C (113°F).

HERINNERING IN VERBAND MET GEBRUIK BIJ LAGE TEMPERATUUR:

Om optimale prestaties te garanderen en de levensduur van uw accusysteem te handhaven, moet u ervoor zorgen dat de accu op normale kamertemperatuur is voordat u in koude omstandigheden aan de slag gaat.

VERVOER

VERVOEREN VAN DE KETTINGZAAG

1. Schakel de kettingzaag uit en verwijder de accu.

2. Wanneer u uw kettingzaag met de hand vervoert, houdt u de voorste handgreep van de

kettingzaag vast om ervoor te zorgen dat uw machine evenwijdig aan de grond is.

1. Als u uw kettingzaag in een voertuig vervoert, zet deze dan vast op een plek om verschuiven of beschadiging te voorkomen.

1. Zorg ervoor dat de batterij in een veilige staat verkeert.

2. Gebruik niet-geleidende verpakkingen bij het vervoeren van de accu.

3. De meegeleverde Li-Ion-accu's zijn onderworpen aan de vereisten van de wetgeving inzake gevaarlijke goederen. Transporteer accu's alleen als de accubehuizing onbeschadigd is. Verpak de accu's zodanig, dat ze niet kunnen verschuiven in de verpakking.

ZAAG ONDERHOUD

Let op de onderhoudsinstructies in deze handleiding. De kans op terugslag wordt verminderd door de zaag en de ketting en het zwaard goed schoon te maken en te onderhouden. Inspecteer en onderhoud de zaag steeds na gebruik. Hiermee verhoogt u de levensduur van de kettingzaag. Als de machine tijdens het gebruik nat is geworden door de regen, moeten de machine en de accu worden gedroogd voordat ze worden opgeborgen of opgeladen.

OPMERKING: Zelfs als de zaag goed geslepen wordt, kan de kans op terugslag met het slijpen groter worden.

ONDERHOUD EN OPSLAG VAN DE KETTINGZAAG

1. Verwijder de batterij uit de zaag

• Als hij niet in gebruik is

• Voordat u van de ene plaats naar de andere gaat

- Bij reparaties

- Voordat U accessoires of hulpstukken verwisselt, zoals de Zaagketting of het Zaagblad.

1. Inspecteer de zaag voor en na gebruik. Controleer de zaag nauwkeurig als de beschermkap of een ander onderdeel is beschadigd. Controleer op schade die de veiligheid van de gebruikers of e werking van de zaag kan beïnvloeden. Controleer de uitlijning of verbinding van bewegende delen. Controleer op gebroken of beschadigde onderdelen. Gebruik de kettingzaag niet als de schade de veiligheid of werking beïnvloedt. Laat schade herstellen door een erkend onderhoudscentrum.

2. Onderhoud de kettingzaag met zorg.

- Houd de ketting scherp, schoon en gesmeerd voor een betere en veilige prestatie.

- Volg de stappen in deze handleiding om de ketting te smeren.

- Houd de handgrepen droog, schoon en vrij van olie en vet.

- Zorg ervoor dat alle schroeven en moeren vastzitten.

1. Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt.

2. Berg de kettingzaag altijd op wanneer u deze niet gebruikt.

3. Op een hoge, afgesloten plaats, buiten bereik van kinderen

4. Op een droge plaats
5. Met afscherming voor staaf en ketting gemonteerd

Onderhoud van de geleider

Voor een maximale levensduur van de geleider is het volgende onderhoud aanbevolen.

De geleiderrails die de ketting dragen moeten worden schoongemaakt voordat u het gereedschap opbergt of als de geleider of ketting vuil lijken.

De rails moeten elke keer wanneer de ketting wordt verwijderd, worden gereinigd.

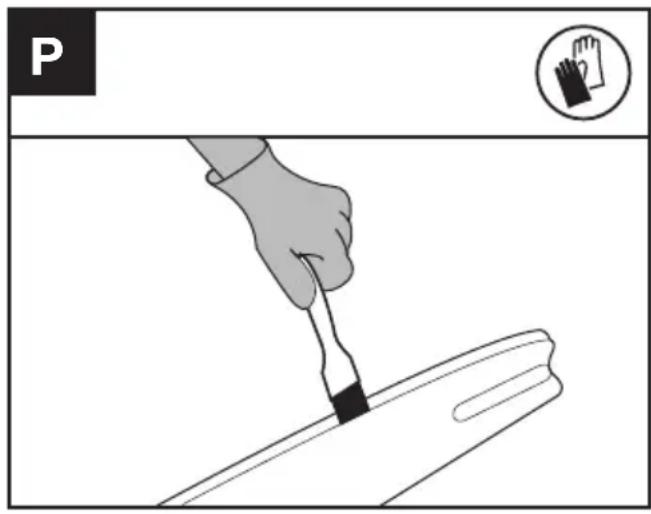

DE GELEIDERRAILS REINIGEN:

1. Verwijder de aandrijfkap en het zaagblad en de ketting. (zie hoofdstuk MONTAGE).
2. Gebruik een draadborstel, schroevendraaier of een soortgelijk geschikt gereedschap, verwijdert u de resten van de rails van de geleider. (Zie afb. P)
3. Zorg dat u alle oliedoorgangen grondig reinigt.

OMSTANDIGHEDEN DIE ONDERHOUD VAN KETTING EN GELEIDESTAAF VEREISSEN:

• De zaag zaagt aan één zijde of in een hoek.
• De zaag moet door de inkeping worden geforceerd.
• Onvoldoende toevoer van olie naar de geleider en ketting.

Controleer de toestand van de geleiderstaaf telkens wanneer de ketting wordt geslepen. Een versleten geleiderbalk zal de ketting beschadigen en het zagen moeilijk maken.

Na elk gebruik moet u al het zaagstof van de geleiderstaaf en de geleideopening verwijderen terwijl het gereedschap is losgekoppeld van de voedingsbron.

Wanneer de bovenkant van de rail oneffen is,

gebruikt u een platte vijl om vierkante randen en zijkanten te herstellen.

Vervang de geleiderbalk wanneer de groef versleten is, de geleiderstaaf gebogen of gebarsten is of wanneer een overmatige verhitting of afbraming van de rails optreedt.

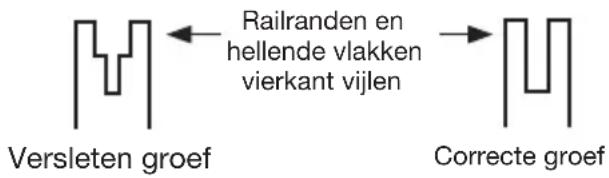

Versleten groef Railranden en hellende vlakken vierkant vijlen Correcte groef

Vervang de geleiderbalk wanneer de groef versleten is, de geleiderstaaf gebogen of gebarsten is of wanneer een overmatige verhitting of afbraming van de rails optreedt. Als vervanging nodig is, mag u alleen de geleiderstaaf gebruiken die in de lijst met reparatieonderdelen of op het transferplaatje op de kettingzaag is opgegeven.

ZAAGKETTING EN ZWAARD VERVANGEN OF KEREN

Vervang de ketting als de snijkanten te ver versleten zijn om nog geslepen te kunnen worden en als de ketting breekt. Gebruik uitsluitend de vervangingsketting die genoemd is in deze handleiding.

Inspecteer het zwaard voor u de ketting slijpt. Een versleten of beschadigd zwaard is onveilig en maakt het zagen moeilijker.

SMEER DE TANDWIELEN

WAARSCHUWING: Draag zware handschoenen wanneer u onderhoud of reparaties aan dit gereedschap uitvoert.

Verwijder altijd de batterijdoos uit de zaag voordat u begint met het repareren of onderhouden van dit gereedschap.

OPMERKING: Het is niet nodig de ketting of het zwaard te verwijderen om het tandwiel te smeren.

1. Maak het zwaard en het tandwiel schoon.

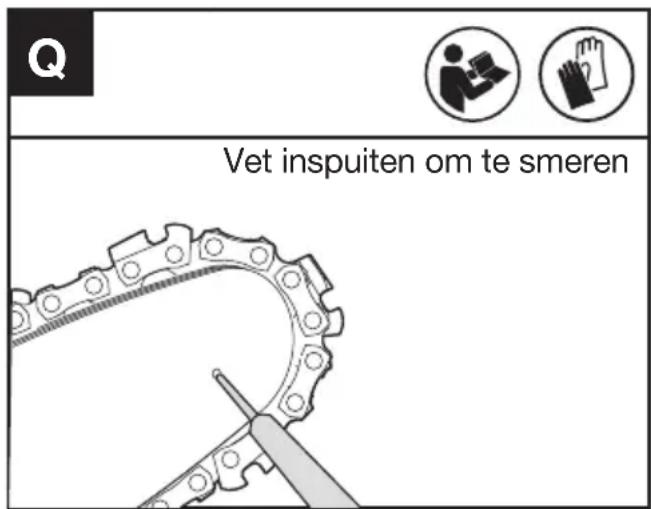

2. Gebruik een smeerpistool. Steek de punt van het pistool in de smeeropening en spuit er vet in tot het er aan de buitenkant van het tandwiel uitkomt. (Zie afb. Q)

Q Vet inspuiten om te smeren

1. Om het tandwiel te draaien trekt u met de hand aan de ketting tot de ongesmeerde kant van het tandwiel bij de smeeropening is. Herhaal de procedure.

SLIJPEN VAN DE ZAAGKETTING

WAARSCHUWING: Verwijder de batterij uit de zaag vooraleer te herstellen. Ernstige verwondingen en de dood kunnen

resulteren door elektrische schokken of doordat het lichaam in contact komt met de bewegende ketting.

De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert.

Houd snijdend gereedschap schoon en scherp. De zaag werkt dan sneller en veiliger. Een botte zaag veroorzaakt ontijdige slijtage aan het tandwiel, het zwaard, de ketting en de motor. Als u de zaag met kracht in het hout moet duwen, terwijl er alleen zaagsel wordt geproduceerd en geen grote brokken, dan is de zaag bot.

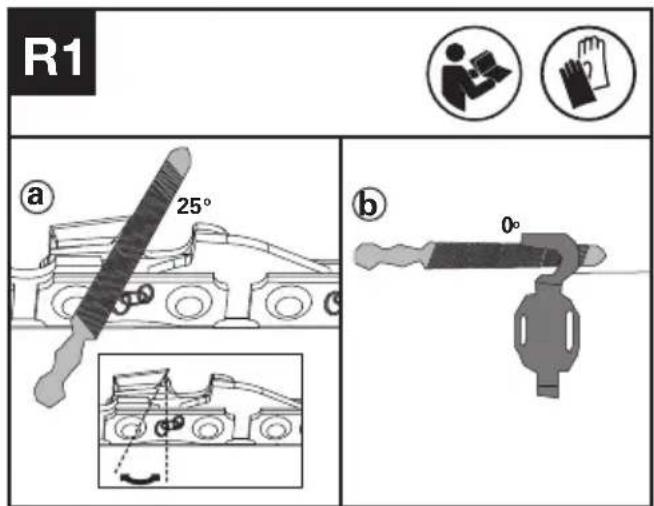

1. Let voor het slijpen op de volgende stappen: (Zie afb. R1)

Hoe de tanden te slijpen

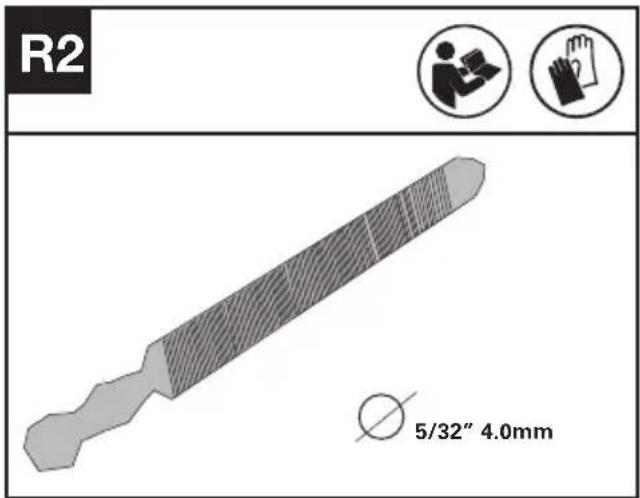

1. Maak een ronde vijl klaar om de ketting te slijpen. (Zie afb. R2). Opmerking: Klem het zaagblad stevig in een bankschroef voordat u de ketting slijpt. Zorg ervoor dat de ketting niet "geklemd" is en vrij kan bewegen op het zaagblad. Controleer of de ketting goed gespannen is. (Zie het hoofdstuk "Ketting spannen")

1. Slijp de snijtanden met een vijl vanaf de binnenkant van de snijtanden naar de buitenkant van de ketting (Zie afb. R3).

R3

1. Vijl alle snijtanden aan één kant van het zaagblad.
2. Draai de kettingzaag om en vijl alle snijtanden aan de andere kant.
3. Zorg ervoor dat de lengte van alle snijtanden gelijk is. Om efficiënt, veilig en soepel te kunnen zagen, vijlt u de hoogte van de dieptemeter bij tot 0,65mm. Zorg ervoor dat de voorrand van de dieptemeter is afgerond (Zie afb. R4)

Voor uw veiligheid wordt aangeraden om de kettingzaag niet te gebruiken met een accuharnas.

REINIGEN

1. Schakel de kettingzaag uit en verwijder de accu.
2. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen. Maak de machine na gebruik schoon met een vochtige doek gedrenkt in een mild schoonmaakmiddel.
3. Houd de accuaansluiting vrij van vuil en stof en reinig deze met een zachte, droge borstel of doek.
4. Sproei geen water op de motor en elektrische onderdelen.
5. Gebruik geen hogedrukreiniger om uw machine schoon te maken.

OPSLAG

1. Verwijder de accu uit de kettingzaag voordat u deze opberat.
2. Bewaar de kettingzaag en de accu op een droge en veilige plaats die niet toegankelijk is voor kinderen en andere onbevoegden. Verwijder het zaaghulpstuk als het lange tijd niet wordt gebruikt.
3. Bewaar de accu alleen binnen een temperatuurbereik tussen 5°C en 25°C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
4. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt.

PROBLEMEN OPLOSSEN

Als het elektrische gereedschap niet goed werkt, vindt u in de volgende tabel informatie over foutsymptomen, mogelijke oorzaken en oplossingen. Neem contact op met een servicewerkplaats als u hiermee het probleem niet kunt verhelpen.

LET OP: Schakel het elektrische gereedschap uit en verwijder de accu voordat u het gereedschap op storingen onderzoekt.

Symptoom Mogelijkke oorzaak Oplossing
De kettingzaag werkt niet.	Accu bijna leeg. Kettingrem niet in de goede positie.	Controleer of de kettingrem in positie ^1 is.Raadpleeg KETTINGREM voor meer informatie.
Kettingzaag werkt met onderbrekingen.	Te hard drukken tijdens het zagen.De zaag werkt niet op volle snelheid.OververhittingLoszittende verbinding.Intern los contact.Gashendel defect.	Gebruik minder drukkracht bij het zagen.Plaats de machine op een koele, geventileerd ruimte om af te koelen.Contact op met een servicewerkplaats.Contact op met een servicewerkplaats.Contact op met een servicewerkplaats.
Zaagketting droog Geen olie	in de olietank.Olieafvoerkanaal verstopt.	Vul olie bij.Maak het olieafvoerkanaal vrij.
Terugslagrem en kettingrem	Probleem met schakelmechanisme vooraan in handbescherming	Contact op met een servicewerkplaats.
Ketting of geleidingsral heet	Geen olie in de olietank.Olieafvoerkanaal verstopt.Kettingspanning te hoog.Ketting bot.	Vul olie bij.Maak het olieafvoerkanaal vrij.Stel de kettingspanning in.Slijp de ketting of vervang deze.
Kettingzaag trekt, trilt of zaagt niet goed.	Ketting bot.Ketting versleten.Zaagtanden wijzen in de verkeerde richting.Kettingspanning te los.	Slijp de ketting of vervang deze.Vervang de ketting.Monteer de zaagketting opnieuw met de tanden in de juiste richting.Stel de kettingspanning in.

ACCU

Problemen Mogelijk	oorzaken Corrigerende actie
Foutmelding LED brandt De	accu is leeg Laad de accu op. Als	de accu niet oplaadt, neem dan contact op met uw servicevertegenwoordiger.
	Temperatuur probleem. Gebruik	de batterij in een omgeving met temperaturen tussen -20°C tot 45°C (-4°F tot 113°F) voor het ontladen.
	Overige Neem contact op met uw servicevertegenwoordiger.

TECHNISCHE GEGEVENS

Type KC300 KC300.X (3 - benoeming van machine, vertegenwoordiger van kettingzaag)

	KC300 KC300.X **
Spanning	60 V —Max. ***
Zwaardlengte	40 cm
Kettingsnelheid	24 m/s
Inhoud olievoorraadreservoir	190 ml
Kettingmaat	0.325'' LP
Beschermingsgraad	IPX4
Gewicht (Kaal gereedschap)	3.7 kg

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen.

*** Voltage gemeten zonder belasting. De initiele accuspanning bereikt maximaal 60 volt. De nominale spanning bedraagt 54 volt.

AANBEVOLEN BATTERIJEN EN LADERS

NL

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven.

COMBINATIES VAN ZAAGHULPSTUKKEN

Zaaghulpstuk

KAC331-16'' Kettinggeleider

KAC301-16'' 0,325'' LP Zaagketting

KAC330-14'' Kettinggeleider

KAC300-14'' 0,325'' LP Zaagketting

TECHNISCHE GEGEVENS VOOR ACCUPACK (OPTIONEEL)

Frequentiebanden voor Bluetooth 2400-2483.5 MHz
Maximaal uitgezonden vermogen voor Bluetooth	8 dBm

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
A-gewogen geluidsniveau	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 62841:

Trillingsemissiewaarde	a_h < 3.6 m/s^2
	OnzekerheidK=1.5m/s ^2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standaard testmethode en kunnen worden gebruikt om gereedschappen te vergelijken.

De totale waarde van trillingen en geluidsemissie kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en geluidsemissie die tijdens het gebruik van het gereedschap optreden, kunnen verschillen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap wordt gebruikt: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep wordt vastgehouden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig wordt gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

CONFORMITEITVERKLARING

WIJ,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Namens Positec verklaar ik dat het product

Beschrijving Draadloze kettingzaag

Type KC300 KC300.X (3 - benoeming van machine, vertegenwoordiger van kettingzaag)

Functie hout zagen

Voldoet aan de volgende richtlijnen:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC

De betrokken aangemelde instantie

Naam: Intertek Deutschland GmbH (aangemelde instantie 0905)

2000/14/EC gewijzigd door 2005/88/EC:

- Procedure beoordeling conformiteit volgens Annex V

- Niveau gemeten geluidsvermogen 99 dB(A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 102 dB(A)

Normen voldoen aan:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

H20

2022/11/16

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd
