BEDIENUNGSANLEITUNG KC300.9 KRESS

Name: Intertek Deutschland GmbH (Notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certification No.: 22SHW1496-01

Name: Intertek Deutschland GmbH (Notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certification No.: 22SHW1496-01

PRODUKTSICHERHEIT 28

MONTAGE UND BEDIENUNG....35

TRANSPORT....41

WARTUNG DER SÄGE....41

REINIGEN....44

LAGERUNG......44

PROBLEMLÖSUNG 45

TECHNISCHE DATEN....46

KONFORMITÄTSERKLÄRUNG 47

EINFÜHRUNG

Sehr geehrter Kunde,

Vielen Dank, dass Sie dieses Kress Commercial-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, die Ihren Anforderungen im gewerblichen Landschaftsbau gerecht werden.

Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Händler oder an unser Kundendienstteam, um Hilfe zu erhalten.

Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden

VERWENDUNGSZWECK

Diese Kettensäge ist zum Fällen von Bäumen, Entasten, Entasten von Baumstämmen, Schneiden von Holzbalken usw. bestimmt. Alle Schnitte sollten quer zur Faser erfolgen. Dieses Produkt ist nur zum Schneiden von Holz bestimmt.

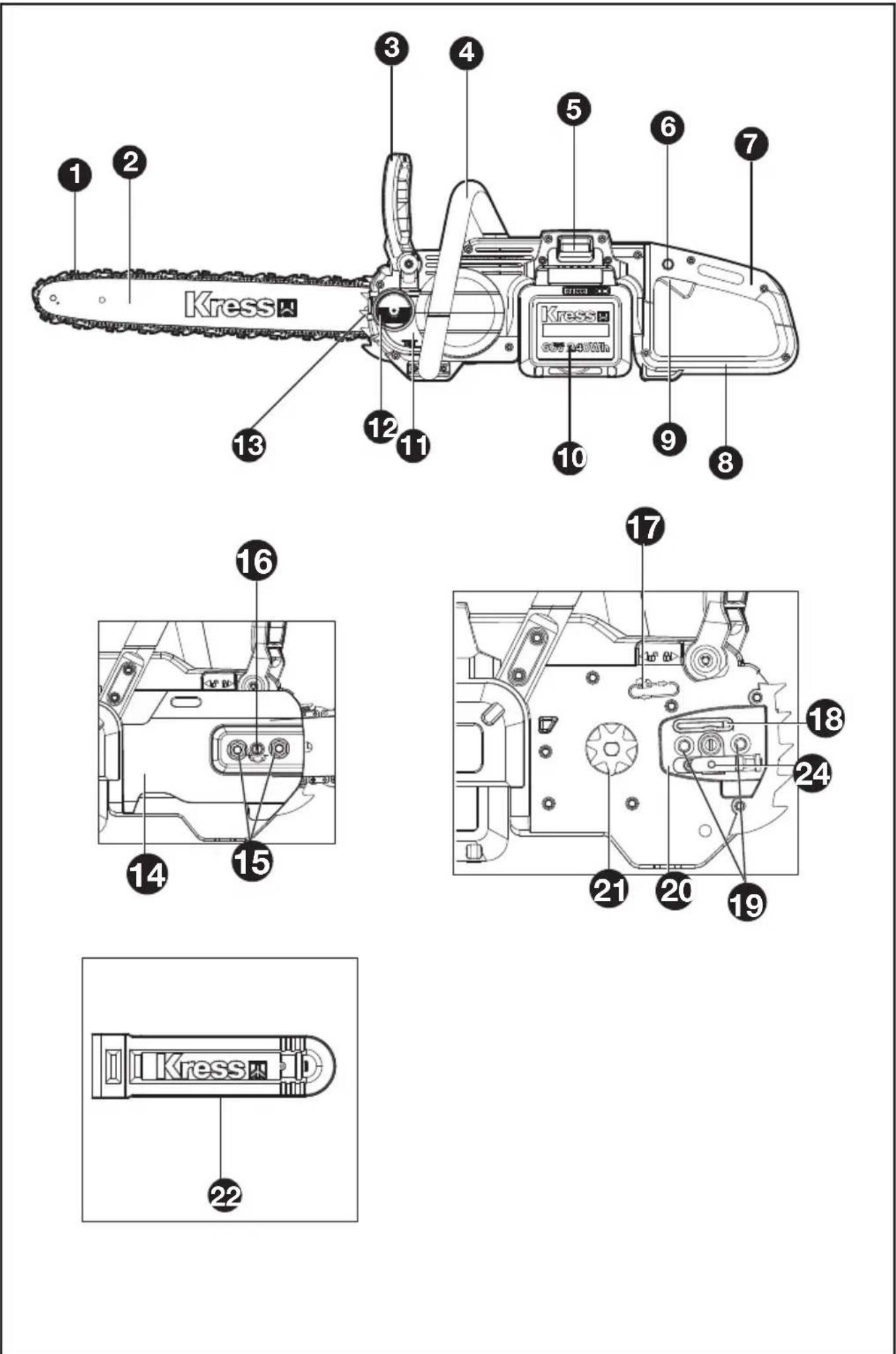

KOMPONENTEN

1. SÄGEKETTE

2. SCHWERT

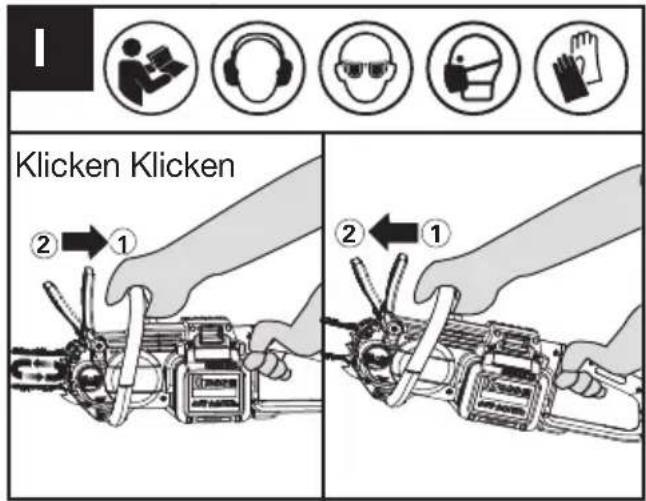

3. KETTENBREMSHEBEL (HANDSCHUTZ)

4. VORDERER HANDGRIFF

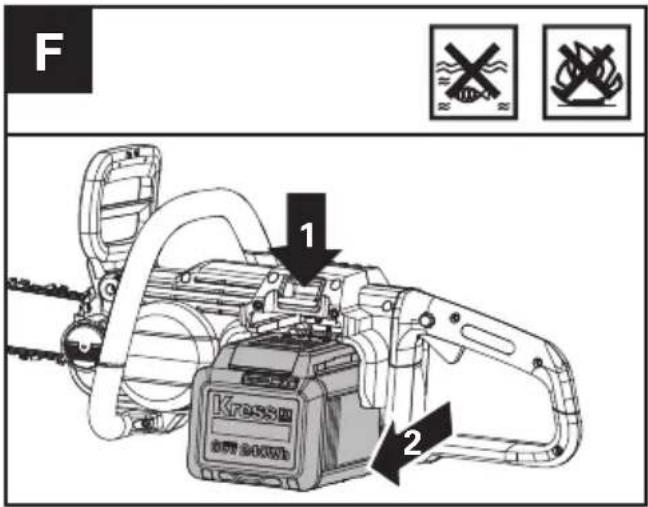

5. AKKUVERRIEGELUNG

6. VERRIEGELUNGSTASTE

7. HINTERER HANDGRIFF

8. HINTERER HANDSCHUTZ

9. EIN-/AUSSCHALTER

10. AKKU *

11. ÖLSTANDSANZEIGE

12. ÖLTANKVERSCHLUSS

13. ANSCHLAGKRALLE

14. ANTRIEBSABDECKUNG

15. SECHSKANTMUTTERN

16. KETTENSPANNSCHRAUBE

17. LAUFRICHTUNGS- UND SCHNEIDRICHTUNGSSYMBOL

18. ÖLDÜSE

19. SCHIENEN-BEFESTIGUNGSBOLZEN

20. KRALLENANSCHLAG

21. KETTENRAD

22. SCHUTZMANTEL

23. SCHRAUBENSCHLÜSSEL (SIEHE ABB. A1)

24. KETTENSPANNBOLZEN

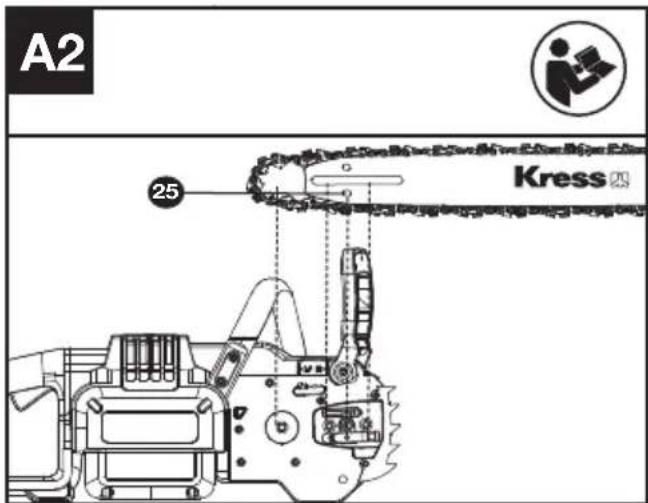

25. KETTENSPANNBOHRUNG (SIEHE ABB A2)

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Betreiben Sie das Gerät nicht bei Regen oder bei Nässe. Dies kann das Risiko eines Stromschlags erhöhen. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt. Halten Sie den Akkuanschluss frei von Schmutz und Ablagerungen und reinigen Sie ihn mit einer weichen und trockenen Bürste oder einem Tuch.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu

ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

1. VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

1. VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit

anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.

f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.

g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

1. SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden..

1) SICHERHEITSHINWEISE FÜR KETTENSÄGEN:

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
b) Halten Sie die Kettensäge mit Ihrer rechten Hand am hinteren Handgriff und mit Ihrer

linken Hand am vorderen Handgriff fest.

Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

c) Halten Sie das Elektrowerkzeug ausschließlich an den isolierten Griffflächen, da es vorkommen kann, dass die Kettensäge mit verdeckter Verkabelung in Berührung gerät.
Falls Kettensägen mit Strom führenden Leitern in Berührung kommen, können frei liegende Teile des Elektrowerkzeuges unter Spannung gesetzt werden und Stromschläge verursachen.
d) Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

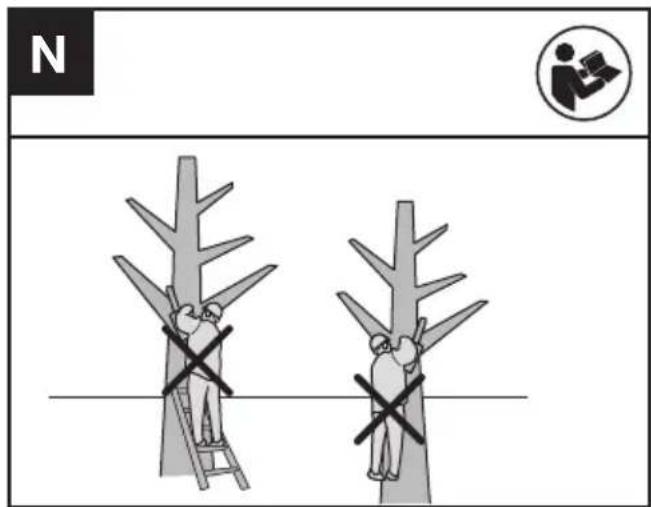

e) Betreiben Sie keine Kettensäge in einem Baum, auf einer Leiter, von einem Dach oder einer instabilen Stütze aus. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.
f) Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Kettensäge führen.
g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
h) Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
i) Tragen Sie die Kettensäge am vorderen Griff mit stillstehender Sägekette und nach hinten zeigender Führungsschiene. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
k) Nur Holz sägen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist – Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
I) Versuchen Sie sich erst dann an dem Fällen

eines Baumes, wenn Sie sich der Risiken und den Maßnahmen zur Vermeidung bewusst sind. Beim Fällen eines Baumes können sich sowohl der Bediener als auch umstehende Personen schwere Verletzungen zuziehen.

m) Befolgen Sie alle Anweisungen, wenn Sie eingeklemmtes Material beseitigen, die Kettensäge lagern oder warten. Stellen Sie sicher, dass der Schalter ausgeschaltet und der Akku entfernt ist. Eine unerwartete Betätigung der Kettensäge beim Entfernen von eingeklemmtem Material oder bei der Wartung kann zu schweren Verletzungen führen.
n) Empfehlung, dass der Erstanwender mindestens das Schneiden von Holz auf einem Sägebock oder einer Wiege üben sollte.

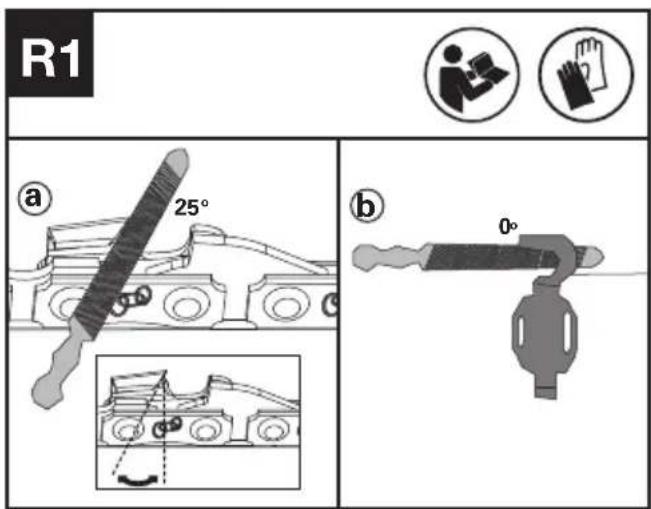

o) Empfehlung, die Sägekette von autorisierten Service-Centern schärfen und warten zu lassen.

2) URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGS:

Ein Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird.

Bei Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
b) Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.

c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette oder zu einem Rückschlag führen.
d) Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag

RESTRISIKEN

Auch bei der bestimmungsgemäßen Verwendung des Gerätes besteht immer ein Restrisiko, das nicht verhindert werden kann. Je nach Art und Aufbau des Gerätes können folgende Gefährdungen auftreten:

• Kontakt mit sichtbaren Sägezähnen der Sägekette (Schneidgefahren)
• Zugang zur rotierenden Sägekette (Schneidgefahr)
• Unvorhergesehene, abrupte Bewegung der Führungsschiene (Schneidgefahr)
• Aus der Sägekette herausgeschleuderte Partikel (Schneid-/Stechgefahren)
• Aus dem Werkstück herausgeschleuderte Partikel
• Hautkontakt mit dem Öl
• Verlust des Gehörs, wenn kein erforderlicher Gehörschutz während der Arbeit verwendet wird

SICHERHEITS HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.

d) Akkupack nicht mechanischen Stößen aussetzen.

e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Akkupack sauber und trocken halten.

g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem

sauberen, trockenen Tuch abwischen.
h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
i) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.
j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
I) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
m) Akkupacks von Kindern fernhalten.
n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
o) Den Akku bei Nichtverwendung aus dem Gerät nehmen.
p) Ordnungsgemäß entsorgen.
q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts.
r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

ANFORDERUNGEN AN DIE BEDIENUNGSANLEITUNG FÜR AKKUBETRIEBENE GERÄTE

a) Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und
(2) dieses Gerät muss störsignalfest sein, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen können.
b) Achtung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.
c) HINWEIS: Dieses Gerät verursacht und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, kann es störende Interferenzen beim Funkverkehr hervorrufen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
- Schließen Sie das Gerät an einen anderen

Stromkreis an als den, an den der Empfänger angeschlossen ist.

- Wenden Sie sich an den Händler oder einen erfahrenen und geschulten Radio/TV-Fachmann, um Hilfe zu bekommen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Grundlegende Anweisungen für korrekte Methoden zum Fällen, Entasten und Quersägen 1. Bäume fällen

Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Achten Sie beim Fällen von Bäumen darauf, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Energieversorgungsunternehmen sofort in Kenntnis zu setzen.

Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baum aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird.

Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte nach hinten und diagonal zur Rückseite der erwarteten Falllinie erweitert werden, wie in Abbildung 1 dargestellt. Vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.

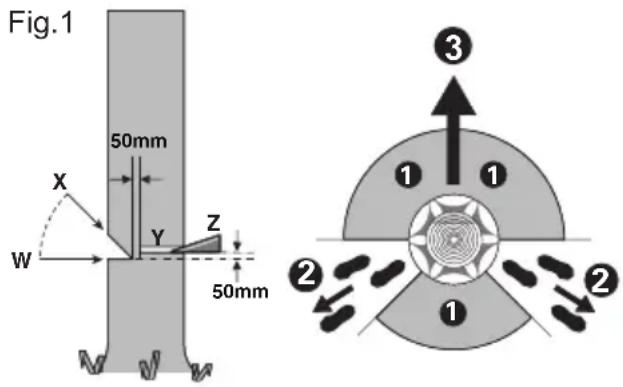

2. Kerbschnitt setzen

Setzen Sie einen Kerbschnitt, der ein Drittel des Stammdurchmessers ausmacht, im rechten Winkel zur Fallrichtung, wie in Abbildung 1 dargestellt. Zuerst den unteren waagrechten Kerbschnitt durchführen (W). Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden (X).

3. Fällschnitt setzen

Setzen Sie den Fällschnitt 50 mm höher als den waagerechten Kerbschnitt (Y), wie in Abbildung 1 dargestellt. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch.

Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden (Z) ⑧ Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen (2) Auf herunterfallende Äste achten und nicht stolpern. (Siehe Abb. 1)

Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen. Entfernen Sie die kleinen Äste wie in Abbildung 2 dargestellt in einem Schnitt. Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden.

5. Baumstamm ablängen

Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen Anweisungen für leichtes Sägen. Wenn der Baumstamm wie in Abbildung 3 dargestellt auf seiner gesamten Länge abgestützt ist, muss er von oben geschnitten werden (Vorhandschnitt), vermeiden Sie Kontakt mit dem Boden, da die Kettenschärfe dadurch erheblich beeinträchtigt wird.

Fig.3

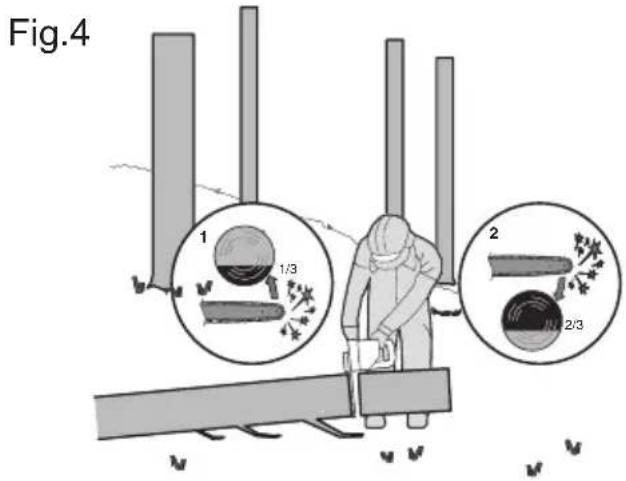

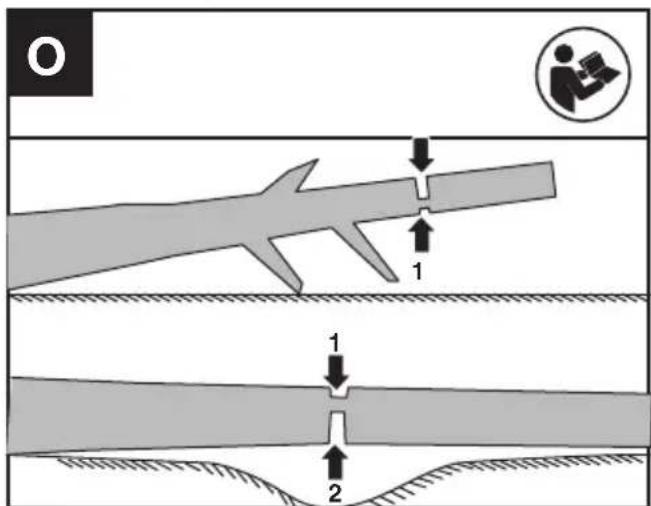

Wenn der Baumstamm gemäß Abbildung 4 an einem Ende abgestützt ist, schneiden Sie ein Drittel des Stammdurchmessers von unten ein (Rückhandschritt) (1). Führen Sie anschließend den endgültigen Schnitt im Vorhandschnitt durch (2), um auf den ersten zu treffen.

Wenn der Baumstamm gemäß Abbildung 5 an beiden Enden abgestützt ist, sägen Sie ein Drittel des Stammdurchmessers von oben ein (Vorhandschnitt) (1). Führen Sie anschließend den endgültigen Schnitt (2) durch, indem Sie die unteren zwei Drittel des Stammes von unten sägen, um auf den ersten Schnitt zu treffen.

Fig.5

1 1/3 2 2/3

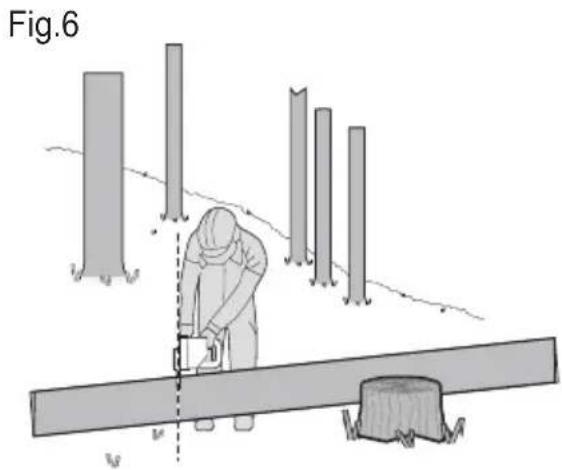

Wenn Sie sich beim Sägen auf einer Neigung

befinden, stehen Sie immer auf der hangaufwärts gerichteten Seite des Baumstamms, gemäß Abbildung 6. Um im Moment des "Durchsägens" die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

	Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen
	WARNUNG
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie eine Staubmaske
	Die Kettensäge immer mit zwei Händen verwenden.
	Achten Sie auf den Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze.
	Tragen Sie Schutzausrüstung für den Kopf.

	Tragen Sie Schutzhandschuhe
	Li-Ion-Akku Dieses Produkt wurde mit einem Symbol ‘getrennte Sammlung’ für alle Akkupacks und Akkupack gekennzeichnet. Diese Abfälle werden dann recycelt oder demontiert, um die Umweltbelastung zu verringern. Akkupacks können schädlich für die Umwelt und die menschliche Gesundheit sein, da sie schädliche Substanzen enthalten.
	Nicht verbrennen
	Wenn die Akkus unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigen. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft
	Umweltgerechte Entsorgung. Elektroaltgeräte dürfen nicht zusammen mit dem Restmüll entsorgt werden, sondern müssen separat entsorgt werden. Die Entsorgung bei der kommunalen Sammelstelle durch Privatpersonen ist kostenlos. Der Besitzer von Altgeräten ist dafür verantwortlich, die Geräte zu diesen oder ähnlichen Sammelstellen zu bringen. Mit diesem kleinen persönlichen Aufwand tragen Sie zur Wiederverwertung wertvoller Rohstoffe und zur Behandlung von Schadstoffen bei.
	Entsperrenk
	Sperren

MONTAGE UND BEDIENUNG

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch

MONTAGE

WARNUNG! Legen Sie das Akkupack nicht ein, bevor es vollständig montiert wurde.

Bei Handhabung der Sägekette stets Schutzhandschuhe tragen.

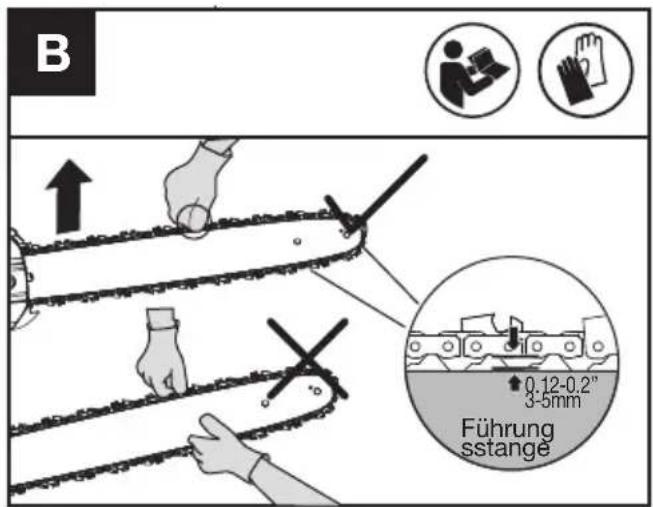

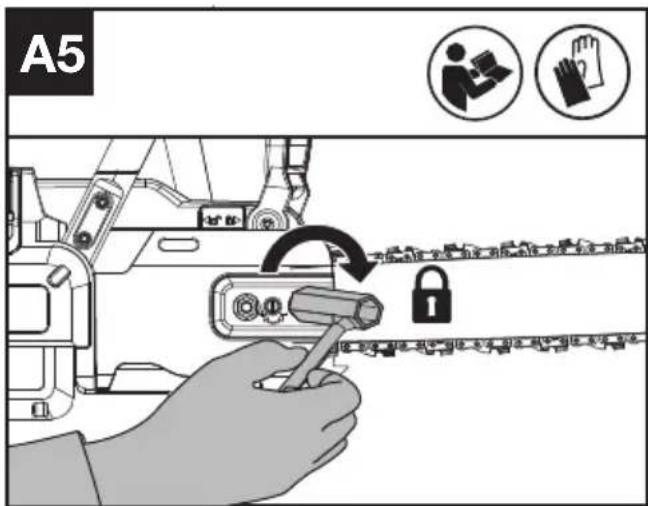

MONTAGE VON SCHWERT UND SÄGEKETTE

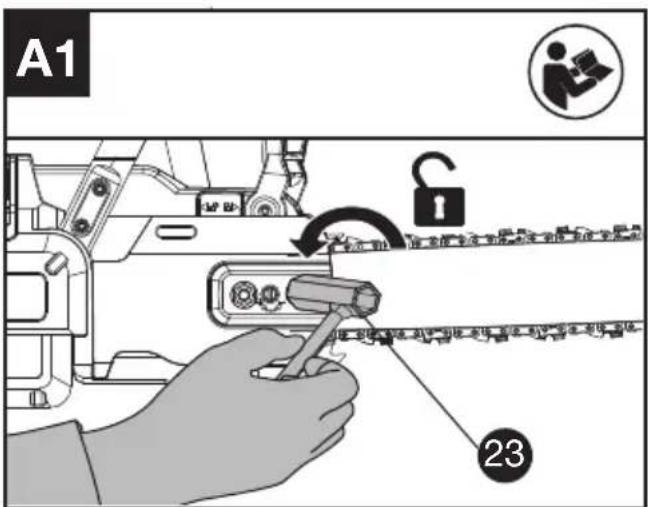

1. Packen Sie alle Teile vorsichtig aus. Entfernen Sie die Antriebsabdeckung, indem Sie die Sechskantmuttern gegen den Uhrzeigersinn drehen. (SIEHE ABB. A1)

A1 23

1. Stellen Sie die Kettensäge auf eine stabile, ebene Oberfläche.
2. Verwenden Sie nur Original Kress -Ketten oder solche, die für die Führungsschiene ausgelegt sind.
3. Schieben Sie die Kette in den Schlitz um die Führungsschiene. Vergewissern Sie sich, dass die Kette in der richtigen Richtung läuft, indem Sie diese mit dem Kettensymbol vergleichen oder das Symbol für die Kettenrichtung auf dem Kettensägengehäuse beachten.
4. Montieren Sie die Kette so auf das Antriebskettenrad, dass die beiden Schienen-Befestigungsbolzen in die Keilnut der Führungsschienenöffnung passen. Vergewissern Sie sich, dass die Kettenspannbohrung auf den Kettenspannbolzen passt. (Siehe Abb. A2).

A2 Kress 25

1. Prüfen, ob alle Teile gut platziert sind und das Schwert mit der Kette in dieser Position halten. Stellen Sie sicher, dass die Antriebsglieder vollständig im Antriebsrad (Siehe Abb. A3) einrasten, vermeiden Sie Knicke wie in Abb. A4. Wird ein Knick erkannt, heben Sie die Kette auf der Führungsschiene exakt über dem Knick an, und ziehen Sie ihn heraus.

A3 ① ②

A4 Knoten

HINWEIS: Die Kette muss sich frei drehen können und darf keine Knicke aufweisen.

1. Bringen Sie die Antriebsabdeckung an und ziehen

Sie die Antriebsabdeckung an, indem Sie die Sechskantmuttern im Uhrzeigersinn drehen, bis sie leicht angezogen ist. (Siehe Abb. A5)

A5

WARNUNG: Die Kette ist noch nicht gespannt. Spannen Sie die Kette wie unter „Spannen der Sägekette“ beschrieben.

Überprüfen Sie nun, dass die Kette richtig gespannt ist.

SPANNEN DER SÄGEKETTE (Siehe Abb. B, C)

B 0.12-0.2" 3-5mm Führung sstange

1. Lösen Sie die Muttern an der Führungsabdeckung mit einem Schraubenschlüssel, wie in Abb. A1 gezeigt, aber achten Sie dabei darauf, die

Abdeckung nicht zu entfernen.

1. Heben Sie die Kettenabdeckung der Führungsschiene an und drehen Sie die Spannschraube mit einem Schraubenschlüssel im Uhrzeigersinn. Ziehen Sie die Spannschraube an, bis die Kette richtig gespannt ist und sich noch leicht bewegen lässt (siehe Abb. B und C).

2. Ziehen Sie die Muttern des Antriebsdeckels mit einem Schraubenschlüssel wie in Abb. A5 gezeigt an, bis sie fest sitzen.

3. Überprüfen Sie die mit der Kettenspannschraube eingestellte Spannung. Die richtige Kettenspannung ist erreicht, wenn sich die Kette ca. die Hälfte der Antriebsstangentiefe von der Führungsschiene in der Mitte anheben lässt. Dazu sollte die Kette mit einer Hand gegen das Gewicht des Geräts angehoben werden

HINWEIS: Die Kette dehnt sich beim Schneiden und verliert die richtige Spannung. Wenn die Kette locker wird, schrauben Sie die Sechskantmuttern vollständig ab oder drehen Sie die Sechskantmuttern um drei volle Umdrehungen gegen den Uhrzeigersinn, spannen Sie die Kette erneut und ziehen Sie die Sechskantmuttern an, um die Kettenspannung ordnungsgemäß zurückzusetzen, indem Sie die oben aufgeführten Schritte 1 - 4 wiederholen.

WARNUNG:

• Entfernen Sie den Akku vom Gerät, bevor Sie die Kettenspannung einstellen.
• Die Schneidezähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.
• Achten Sie stets auf eine ordnungsgemäße Kettenspannung. Eine lose Kette erhöht das Risiko eines Rückschlags. Eine lose Kette kann aus der Kettenführung springen. Dies kann zu Verletzungen und Kettenbeschädigungen führen. Eine lose Kette führt zu erhöhtem Verschleiß von Kette, Kettenschwert und Kettenrad.

HINWEIS: Die Kette ist ordnungsgemäß gespannt, wenn diese von der Führungsschiene abgehoben werden kann und sich das Antriebsglied innerhalb der Führung der Führungsschiene befindet.

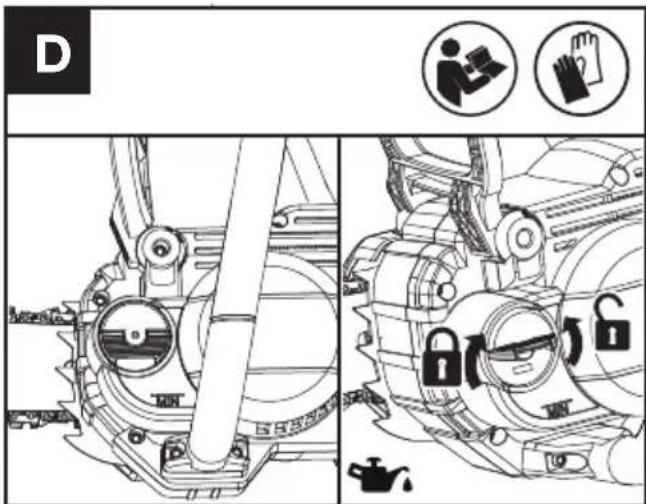

KETTENSCHMIERUNG (Siehe Abb. D)

D

WICHTIG: Die Kettensäge wird nicht mit Sägekettenhaftöl befüllt geliefert. Es ist wichtig sie vor dem Gebrauch mit Öl zu füllen. Betreiben Sie die Kettensäge niemals ohne Schienen- und Kettenöl und achten Sie immer darauf, dass der Tank nicht leer ist, da dies zu erheblichen Schäden am Produkt führen kann. INWEIS: Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab. Deswegen wird während des Betriebes automatisch mit Sägekettenhaftöl geschmiert.

ÖLTANK FÜLLEN:

WARNUNG: Entfernen Sie das Akkupack, bevor Sie den Öltank befüllen.

1. Die Kettensäge mit dem Öltankverschluss nach oben auf einer geeigneten Unterlage abstellen.
2. Mit einem Lappen den Bereich um den Öltankverschluss säubern und den Verschluss aufschrauben.
3. Geben Sie Kettensägenöl hinzu, bis der Tank voll ist.
4. Darauf achten, dass kein Schmutz in den Öltank gelangt, bringen Sie den Öltankverschluss wieder an, und ziehen Sie ihn im Uhrzeigersinn mit der Hand fest.

Es ist wichtig, ein Schienen- und Kettenschmiermittel (nicht mitgeliefert) zu verwenden, das so formuliert ist, dass es über einen großen Temperaturbereich ohne Verdünnung funktioniert. Dieses finden Sie bei der Verkaufsstelle, in der Sie diese Säge erworben haben oder im Eisenwarenhandel vor Ort. Verwenden Sie keine schmutzigen, gebrauchten oder anderweitig verunreinigten Öle. Die Schiene oder Kette kann dadurch beschädigt werden. Bei Verwendung von nicht zugelassenem Öl erlischt die Garantie.

Nicht verschlucken. Beim Verschlucken muss sofort ein Arzt aufgesucht werden. Darf nicht in die Hände von Kindern gelangen. Lagern Sie es entfernt von Wärmequellen oder offenem Feuer..

ÜBERPRÜFEN DER AUTOMATISCHEN ÖLVORRICHTUNG

Die einwandfreie Funktion der automatischen Ölvorrichtung lässt sich leicht überprüfen, in dem man die Kettensäge mit der Spitze der Führungsschiene über einem auf den Boden gelegten Bogen Karton oder Papier laufen lässt. Bildet sich ein größer werdender Ölfleck auf dem Papier, so arbeitet die Ölvorrichtung einwandfrei. Bildet sich trotz eines gefüllten Ölbehälters kein Ölfleck, so setzen Sie sich mit ihrem Kress -Händler oder einem von Kress zugelassenen Kundendienst in Verbindung.

HINWEIS: Wenn die Säge neu ist oder längere Zeit nicht benutzt wurde, dauert es eine längere Zeit (mindestens 1 Minute), bis die Pumpe ansaugt.

VORSICHT: BERÜHREN SIE MIT DER KETTE NICHT DEN BODEN. ACHTEN SIE AUF EINEN SICHERHEITSABSTAND VON

15 CM (6").

PRÜFUNG VOR INBETRIEBNAHME DER KETTENSÄGE UND DES AKKUS Überprüfen der Bedienelemente Drosselklappensperrknopf und Abzug

1. Entfernen Sie den Akku.
2. Probieren Sie, den Abzug zu drücken. Wenn sich der Abzug betätigen lässt, ist der Drosselklappensperrknopf defekt. Beenden Sie den Betrieb der Kettensäge und wenden Sie sich an den Kundendienst.
3. Halten und drücken Sie zuerst den Drosselklappensperrknopf und dann den Abzug.
4. Lassen Sie den Abzug und den Drosselklappensperrknopf los. Wenn der Abzug oder der Drosselklappensperrknopf klemmt und nicht in seine ursprüngliche Position zurückspringt. Beenden Sie den Betrieb der Kettensäge und wenden Sie sich an den Kundendienst

BETRIEB

EHE SIE IHR AKKU-WERKZEUG BENUTZEN

Warnung! Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

HINWEIS: Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.

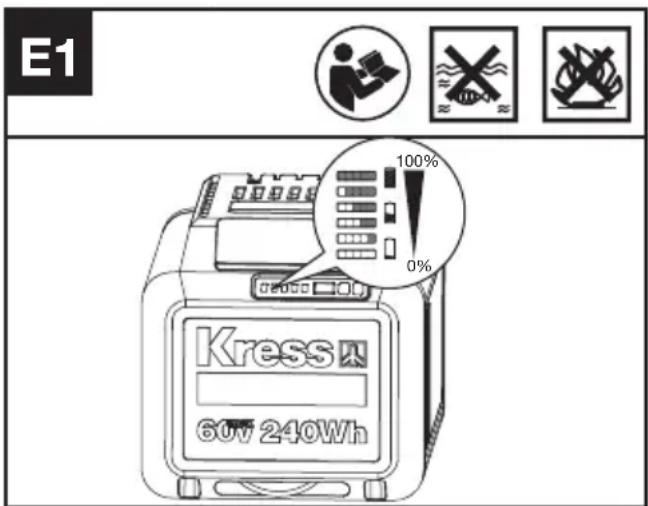

PRÜFEN DES AKKULADESTANDS (Siehe Abb. E1)

E1 Kress 60V 240Wh 100% 0%

Drücken Sie vor dem Start oder nach dem Gebrauch die Leistungstest-Taste am Akkupack,

um die Akkukapazität zu prüfen. HINWEIS: Abb. E1 gilt nur für das Akkupack mit Akkustandanzeige.

Bemerkungen	LED-Leuchte	Zustand des Akkus
Es leuchten fünf grüne Lämpchen auf.	[SDXA]	80% ≤ Leistungspegel ≤ 100%
Es leuchten vier grüne Lämpchen auf.	[K60D]	60% ≤ Leistungspegel < 80%
Es leuchten drei grüne Lämpchen auf.	[DD07]	40% ≤ Leistungspegel < 60%
Es leuchten zwei grüne Lämpchen auf.		20% ≤ Leistungspegel < 40%
Es leuchtet ein grünes Lämpchen auf.	[ZZ6Y]	10% ≤ Leistungspegel < 20%
Ein grünes Licht blinkt.		0% ≤ Leistungspegel < 10%

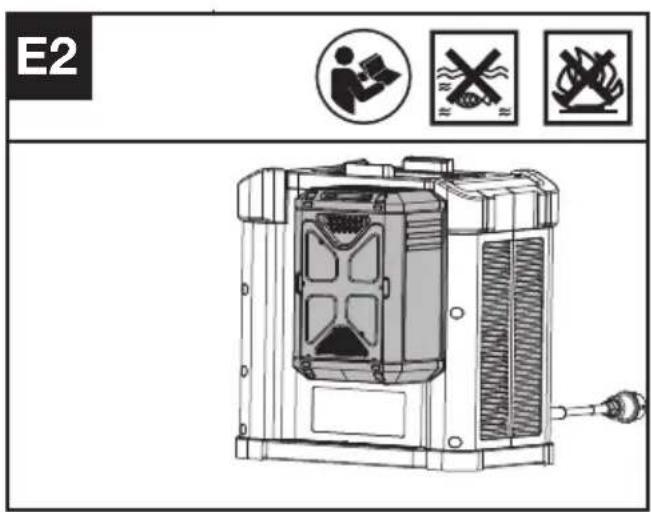

LADEN DES AKKUS (SIEHE ABB. E2)

Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet. Der Akku ist nicht geladen und muss vor dem ersten Gebrauch aufgeladen werden.

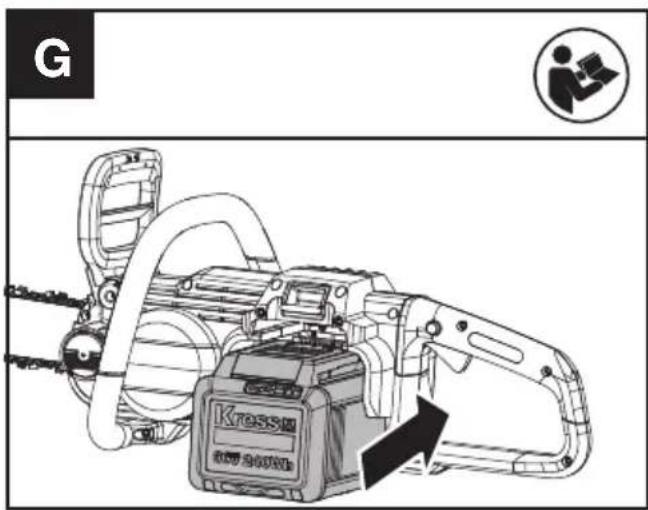

ANBRINGEN UND ENTFERNEN DES AKKUS (SIEHE ABB. F, G)

F 1 2

G Krossu 600-900Hz

Drücken Sie die Entriegelungstaste des Akkus, um den Akku aus dem Werkzeug zu entfernen. Setzen Sie den Akkupack nach Abschluss des Ladevorgangs wieder in den vorgesehenen Steckplatz ein. Durch leichten Druck rastet der Akku mit einem hörbaren Klick ein. Überprüfen Sie, dass der Akku wirklich fest sitzt.

HINWEIS: Halten Sie das Akkupack beim Herausnehmen fest, um zu vermeiden, dass Sie es fallen lassen und sich verletzen.

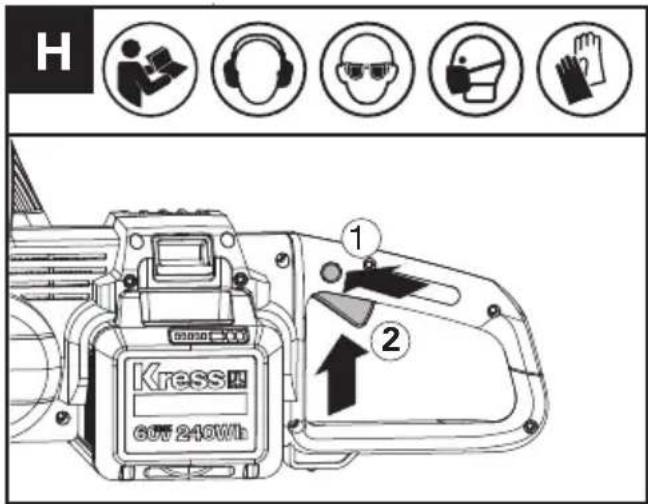

EIN- UND AUSSCHALTEN (SIEHE ABB. H)

H Kress OUT 240Wh 1 2

ACHTUNG: Prüfen Sie das Akkupack, bevor Sie Ihr Akku-Werkzeug verwenden. Verwenden Sie nur das Akkupack, das im Zubehörbereich aufgelistet ist. Um das Werkzeug einzuschalten, drücken Sie den Drosselklappensperrknopf, drücken Sie dann den Abzug ganz durch und halten Sie ihn in dieser Position. Der Drosselklappensperrknopf kann nun losgelassen werden. Wenn die Säge nicht funktioniert, lesen Sie bitte die Informationen zum KETTENBREMSHEBEL weiter unten.

Zum Ausschalten lassen Sie den Abzug los. HINWEIS: Die Kettenbremse muss deaktiviert werden, damit die Säge eingeschaltet werden kann.

KETTENBREMSHEBEL (SIEHE ABB. I)

Klicken Klicken ②→① ②←①

Die Rückschlagbremse ist ein Schutzmechanismus, der bei zurückschlagendem Gerät über den vorderen Handschutz ausgelöst wird. Die Kette stoppt innerhalb kurzer Zeit.

Von Zeit zu Zeit einen Funktionstest durchführen. Ziehen Sie den vorderen Handschutz zum Bediener (Position 1) um die Kettenbremse zu deaktivieren. Zum Aktivieren der Kettenbremse drücken Sie den vorderen Handschutz nach vorn (Position 2) HINWEIS:

1. Wenn die Säge nicht startet, auch wenn diese korrekt montiert ist und die Akkus vollständig aufgeladen sind, sollte Sie prüfen, ob sich der Kettenbremshebel in der korrekten Stellung befindet

(Position 1.

1. *Wenn die Kettenbremse aktiviert wird, sollte die Sägekette sofort stoppen. Wenn die Sägekette nicht anhält oder eine gewisse Zeit braucht, um langsamer zu laufen, stellen Sie bitte den Betrieb der Kettensäge ein und wenden Sie sich an den Kundendienst..

ARBEITEN

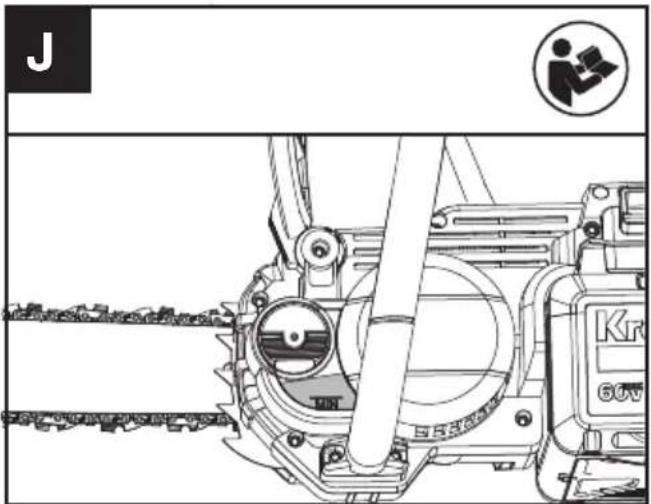

WICHTIG: Ist der Öltank gefüllt? Die Ölstandsanzeige vor der Arbeit und regelmäßig während der Arbeit überprüfen. (Siehe Abb. J) Das Öl nachfüllen, wenn der Ölpegel die Unterkante im Sichtfenster erreicht hat. Die Füllung reicht für ca. 12 Minuten, abhängig von den Pausen und der Intensität der Arbeit. Die Kettenspannung während dem Sägen alle 10 Minuten überprüfen

(1) Einsetzen des Akkus in die Säge.
(2) Achten Sie darauf, dass das zu sägende Holz beim Sägen nicht auf dem Boden liegt, damit die Kette beim Austreten aus dem Holz nicht mit dem Boden in Berührung kommt. Wenn der zu sägende Stamm auf dem Boden liegt, schneiden Sie nicht vollständig durch und achten Sie darauf, dass die Kette den Boden nicht berührt. Positionieren Sie den Stamm für den letzten Trennschnitt neu.

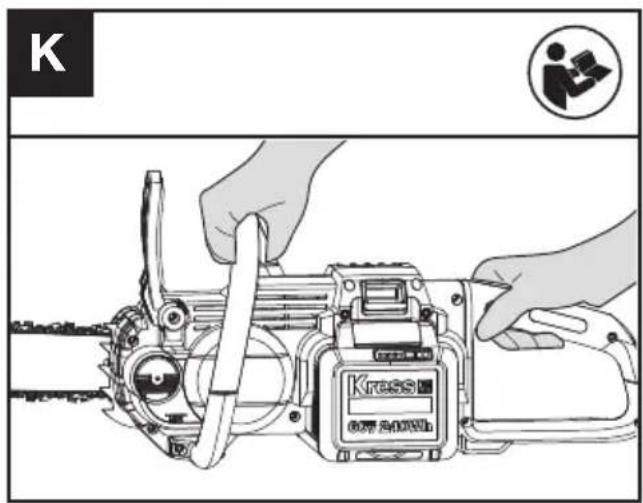

(3) Greifen Sie die Säge fest mit beiden Händen. Greifen Sie mit der linken Hand immer die vordere und mit der rechten Hand immer die hintere Griffposition. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen. (SIEHE ABB. K)

K Kressi 60V 400Wh

(4) Vergewissern Sie sich, dass Sie einen festen Stand haben. Stehen Sie breitbeinig. Verteilen Sie ihr Gewicht gleichmäßig auf beide Füße.
(5) Wenn Sie zum Schneiden bereit sind, drücken Sie den Drosselklappensperrknopf mit dem rechten Daumen vollständig ein und betätigen Sie den Abzug. Dies schaltet die Säge ein. Wenn Sie den Abzug loslassen, schaltet sich die Säge aus. Vergewissern Sie sich, dass die Säge mit voller Geschwindigkeit läuft, bevor Sie mit dem Schneiden beginnen.
(6) Führen Sie bei Arbeitsbeginn die laufende Säge langsam an das Holz heran. Das Holz sollte sich so nahe wie möglich am Sägegehäuse befinden. Halten Sie die Säge gut fest, damit sie nicht zurückspringen oder seitlich ausweichen kann.
(7) Führen Sie die Säge mit leichtem Druck mit dem linken Unterarm und üben Sie keine übermäßige Kraft auf die Säge aus, überlassen Sie der Säge ihre Arbeit. Der Motor wird überlastet und kann durchbrennen. Mit der vorgesehenen Drehzahl erledigt er die Arbeit besser und sicherer.
(8) Nehmen Sie die Säge aus einem Schnitt heraus, während sie mit voller Drehzahl läuft. Halten Sie die Säge an, indem Sie den Abzug loslassen. Vergewissern Sie sich, dass die Kette zum Stillstand gekommen ist, bevor Sie die Säge absetzen.
(9) Üben Sie in einem sicheren Arbeitsbereich an Reststücken, bis Sie sich damit vertraut gemacht haben, nutzen Sie flüssige Bewegungen und konstante Schnittgeschwindigkeiten.

Rückschlagsicherung der Säge

Sägeketten und Führungsschiene der Säge sind rückschlagarm ausgeführt, so dass Rückschläge weitgehend vermieden werden aber unter bestimmten Umständen doch möglich sind.

Zur Vermeidung eines Rückschlages beachten Sie die folgenden Punkte:

• Greifen Sie die Säge, wenn sie läuft, mit beiden Händen. Halten Sie sie kräftig fest. Mit Daumen und Finger die Griffe jederzeit umschließen.

• Entfernen Sie an der Säge keine Sicherheitseinrichtungen. Prüfen Sie, ob sie alle korrekt arbeiten.

• Arbeiten Sie mit der Kettensäge nicht mit ausgestreckten Armen und nicht über Schulterhöhe.

• Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Stehen Sie (als Rechtshänder) immer etwas links neben der Kettensäge, sodass ihr Körper sich nicht direkt in einer Linie mit der Kette befindet.
• Achten Sie darauf, dass die Spitze der Führungsschiene nichts berührt, wenn die Kette in Bewegung ist.
• Versuchen Sie nie zwei Stämme gleichzeitig zu durchtrennen. Zersägen Sie immer nur einen Stamm nach dem anderen.
• Sägen Sie nie mit der Kettenführungsspitze und versuchen Sie keinen Eintauchschnitt (die Spitze der Kettenführung in das Holz bohren). Diese Schnitttechnik ist nur für entsprechend geschulte Fachleute geeignet.
• Achten Sie auf die Bewegung des geschnittenen Astes und auf andere Kräfte, die dazu führen könnten, dass sich der Schnittspalt schließt und die Kette einklemmt oder dass Holz in die laufende Kette fällt.
• Arbeiten Sie mit höchster Vorsicht, wenn Sie die Säge in einen vorhandenen Schnittspalt einführen.
• Verwenden Sie nur die rückschlagarme Kette und Führungsschiene, die mit dieser Kettensäge geliefert wurden oder als Ersatz empfohlen werden.
• Niemals mit lockerer, ausgeweiteter oder stark verschlissener Sägekette arbeiten.

SICHERE BENUTZUNG DER SÄGE

1. Arbeiten Sie mit der Kettensäge nur dann, wenn sie einen sicheren Stand haben.

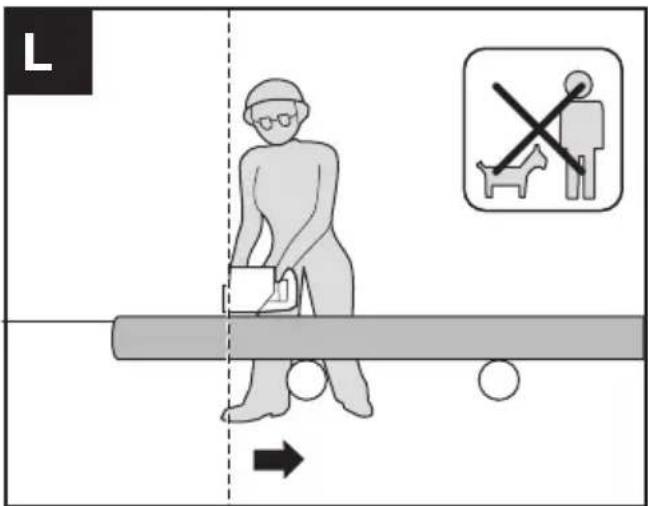

2. Halten Sie die Kettensäge immer seitlich von Ihrem Körper (Siehe Abb. L).

L →

1. Die Sägekette muss mit voller Geschwindigkeit laufen, wenn sie das Holz berührt.
2. Verwenden Sie die Krallen, um die Säge auf dem Holz zu fixieren, bevor Sie den Schnitt starten.
3. Verwenden Sie beim Schneiden gegebenenfalls die Spiele als Hebelpunkt. (Siehe Abb. M)

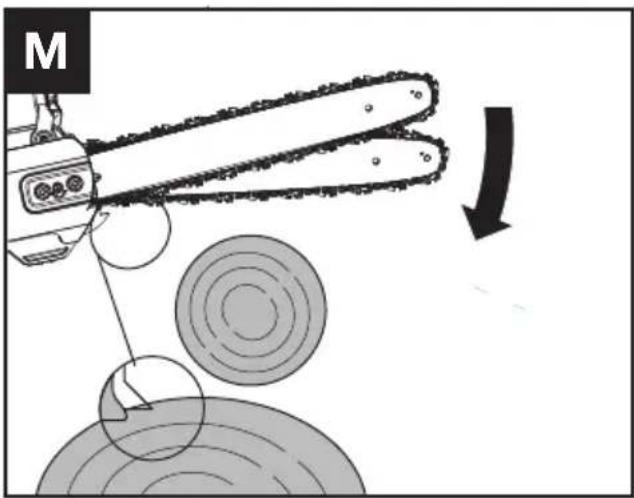

M

1. Arbeiten Sie nie mit ausgestreckten Armen mit der Kettensäge. Versuchen Sie nicht an schwierig zu erreichenden Stellen zu sägen und benutzen Sie die Kettensäge nicht, wenn Sie auf einer Leiter stehen.(Siehe Abb. N).

N

Verwenden Sie die Kettensäge niemals über Schulterhöhe.

SÄGEN VON HOLZ UNTER SPANNUNG (SIEHE ABB. O)

Achtung: Beim Sägen von unter Spannung stehendem Holz, Ästen oder Bäumen besteht erhöhte Unfallgefahr. Hier ist äußerste

Vorsicht geboten. Machen Sie sich beim Durchtrennen eines Astes unter Spannung auf das Zurückschnellen gefasst. Sobald die Spannung in den Holzfasern freigesetzt wird, kann der Ast den Bediener treffen und/oder gegen das Gerät schlagen und dieses außer Kontrolle bringen.

Liegt Holz auf beiden Seiten auf, zuerst von oben (1) ein Drittel des Durchmessers durch den Stamm schneiden(Vorhandschritt) und dann von unten (2) an gleicher Stelle den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden. Dabei den Kontakt der Sägekette mit dem Boden vermeiden. Liegt das Holz nur einseitig auf, zuerst von unten (1) ein Drittel des Durchmessers nach oben sägen(Rückhandschnitt) und dann an gleicher Stelle von oben (2) den Stamm durchtrennen, um Splittern und Festklemmen der Säge zu vermeiden.

Beim Schneiden von kurzen Abschnitten (z. B. Brennholz) ist es normalerweise nicht erforderlich, den Unterbockschnitt durchzuführen, wenn der Stamm an einem Ende abgestützt ist.

Bei Akkuwerkzeugen

Die optimale Betriebstemperatur beträgt -20°C \~ 45°C (-4°F \~ 113°F).

Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen -5^ 45^ ( 23^ 113^ )

Hinweis zum Einsatz bei niedrigen Temperaturen:

Zur Gewährleistung einer optimalen Leistung und zur Erhaltung der Langlebigkeit Ihres Akkusystems vergewissern Sie sich bitte, dass der Akku Raumtemperatur hat, bevor Sie mit der Arbeit in kalten Umgebungen beginnen.

TRANSPORT

Transportieren der Kettensäge

1. Schalten Sie die Kettensäge aus und nehmen Sie den Akku heraus.
2. Wenn Sie Ihre Kettensäge mit der Hand tragen, halten Sie den vorderen Griff der Kettensäge fest, um sicherzustellen, dass die Säge parallel zum Boden ausgerichtet ist.
3. Wenn Sie Ihre Kettensäge in einem Fahrzeug transportieren, sichern und positionieren Sie diese so, dass sie nicht verrutscht oder beschädigt werden kann.

Transportieren des Akkus

1. Stellen Sie sicher, dass sich der Akku in einem verkehrssicheren Zustand befindet.
2. Verwenden Sie für den Transport des Akkus eine nicht leitfähige Verpackung.
3. Die enthaltenen Li-Ionen-Akkus unterliegen den Bestimmungen des Gefahrgutrechts. Transportieren Sie Akkus nur, wenn das Akkugehäuse unbeschädigt ist. Packen Sie die Akkus so ein, dass sie sich in der Verpackung nicht bewegen können.

WARTUNG DER SÄGE

Befolgen Sie die indem Handbuch aufgeführten Wartungshinweise. Regelmäßiges Säubern von Säge und Kette sowie die Wartung der Kettenführung kann die Gefahr von Rückschlägen reduzieren. Inspizieren und warten Sie die Säge nach jedem Gebrauch. Hierdurch können Sie die Lebensdauer der Säge verlängern. Wenn die Maschine während des Betriebs im Regen nass geworden ist, sollten die Maschine und der Akku vor dem Lagern oder Laden getrocknet werden.

HINWEIS: Selbst bei korrektem Nachschleifen steigt das Risiko von Rückschlägen mit jedem Schärfen.

WARTUNG UND LAGERUNG DER KETTENSÄGE

1. Entfernen Sie den Akkupack von der Säge

2. wenn sie nicht verwendet wird

3. ehe Sie die Säge transportieren
4. bevor sie gewartet wird.

5. vor dem Austauschen von Zubehör oder Aufsätzen, wie etwa der Sägekette und der Führungsschiene.

6. Inspizieren Sie die Säge vor und nach jedem Gebrauch. Überprüfen Sie sorgfältig, ob eine Schutzvorrichtung oder ein sonstiges Teil der Säge beschädigt ist. Überprüfen Sie die Säge auf Schäden, die die Sicherheit des Bedieners oder die Funktionsfähigkeit der Säge beeinträchtigen können. Überprüfen Sie die Ausrichtung und Kopplung von beweglichen Teilen. Überprüfen Sie die Säge auf beschädigte oder gebrochene Teile. Verwenden Sie keine Kettensäge, deren Sicherheit oder Funktionsfähigkeit durch beschädigte Teile beeinträchtigt ist. Lassen Sie Beschädigungen von einem zugelassenen Kundendienst beheben.

7. Halten Sie Ihre Kettensäge immer in einwandfreiem Pflegezustand.

8. Sorgen Sie dafür, dass die Kette scharf, sauber und geölt ist, um eine gute, sichere Funktion zu gewährleisten.

9. Folgen Sie den hier beschriebenen Schritten, wenn Sie die Kette schärfen wollen.
10. Halten Sie alle Griffe sauber, trocken und frei von Öl und Fett.

11. Sorgen Sie dafür, dass alle Schrauben und Muttern fest angezogen sind.

12. Verwenden Sie bei der Wartung nur Originalersatzteile.

13. Lagern Sie die Kettensäge bei Nichtgebrauch an einem geeigneten trockenen Ort.

14. An einem hohen oder verschließbaren Platz, außerhalb der Reichweite von Kindern
    • An einem trockenen Platz

15. Mit installierter Schiene und Kettenabdeckung

Wartung der Führungsschiene

Damit Ihre Führungsschiene eine möglichst lange Gebrauchslebensdauer erreicht, werden folgende Wartungsarbeiten empfohlen:

Die Führungsschiene, auf der die Kette läuft, muss vor dem Einlagern oder wenn die Kette oder die Führungsschiene verschmutzt ist, gereinigt werden. Ferner sollten die Führungsschiene bei jedem Abnehmen der Kette gesäubert werden.

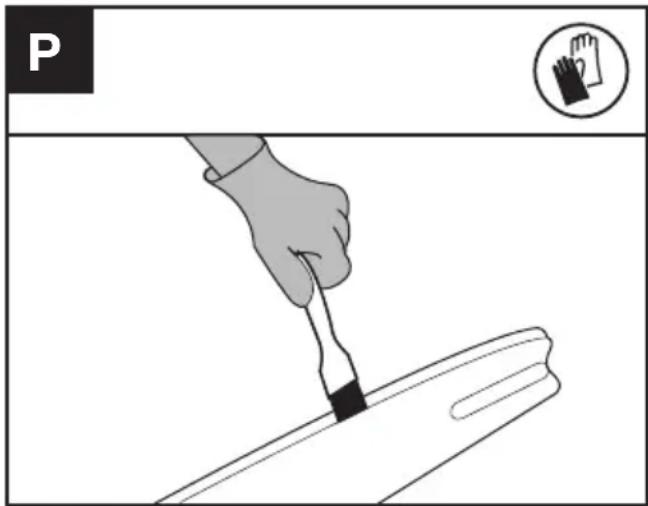

REINIGEN DER FÜHRUNGSSCHIENE:

1. Mit einer Drahtbürste, einem schmalen Schraubendreher oder einem ähnlichen Werkzeug werden dann alle Rückstände in der Führungsnut und von der Führungsschiene entfernt. (Siehe Abb.P)
2. Achten Sie auch darauf, dass alle Ölbohrungen sorgfältig gereinigt werden.

ZUSTÄNDE, DIE EINE WARTUNG DER KETTE UND FÜHRUNGSSCHIENE ERFORDERN:

• Sägeschnitte einseitig oder im Winkel.
  •Die Säge muss durch den Schnitt gedrückt werden.
• Unzureichende Ölversorgung von Führungsschiene und Kette.
  Überprüfen Sie bei jedem Schärfen der Kette auch den Zustand der Führungsschiene. Eine ausgearbeitete Führungsschiene führt zur Beschädigung der Kette und erschwert das Sägen. Nach jedem Gebrauch sollte das gesamte Gerät, insbesondere das Kettenradgehäuse und die Führungsschiene, bei ausgebauter Batterie, von allen Sägemehlrückständen gereinigt werden. Unebenheiten der Laufschienen der Kette sind mit einer feinen Flachfeile so zu beheben, dass wieder rechtwinklige Kanten und Seiten vorhanden sind.

Kanten und Seiten der Führungss- chiene rechtwin- klig feilen

Ausgearbeitete Nut Einwandfreie Nut

Ist die Führungsnut verschlissen, die Führungsschiene verbogen oder gerissen oder tritt übermäßige Erhitzung

oder Gratbildung an der Führungsschiene auf, muss das diese ausgewechselt werden. Es darf nur eine in der Ersatzteilliste oder auf dem Aufkleber an der Säge für dieses Gerät zugelassene Führungsschiene verwendet werden.

SÄGEKETTE UND SCHWERT AUSWECHSELN/WENDEN

Tauschen Sie die Kette aus, wenn die Messer zu verschlissen sind oder die Kette gebrochen ist. Verwenden Sie nur die in diesem Handbuch erwähnten Ketten. Inspizieren Sie die Kettenführung bevor Sie die Kette nachschleifen. Eine verschlissene oder beschädigte Führung ist nicht sicher. Eine verschlissene oder beschädigte Führung kann die Kette beschädigen. Lubricate Sprocket

SCHMIEREN DES KETTENRADES

ACHTUNG: Tragen Sie bei der Wartung der Kettensäge feste Arbeitshandschuhe.

Entfernen Sie das Akkupack aus dem

Werkzeug, bevor Sie Einstellungen, Service- oder Wartungsarbeiten daran durchführen.

HINWEIS: Beim Schmieren des Antriebsrads ist es nicht notwendig, die Kette oder Schiene zu entfernen.

1. Reinigen Sie die Schiene und das Antriebsrad.
2. Verwenden Sie eine Fettpresse, und führen Sie die Spitze dieser in die Schmierbohrung ein.
   Spritzen Sie Schmierfett ein, bis es an der Außenkante der Antriebsradspitze austritt. (Siehe Abb. Q)

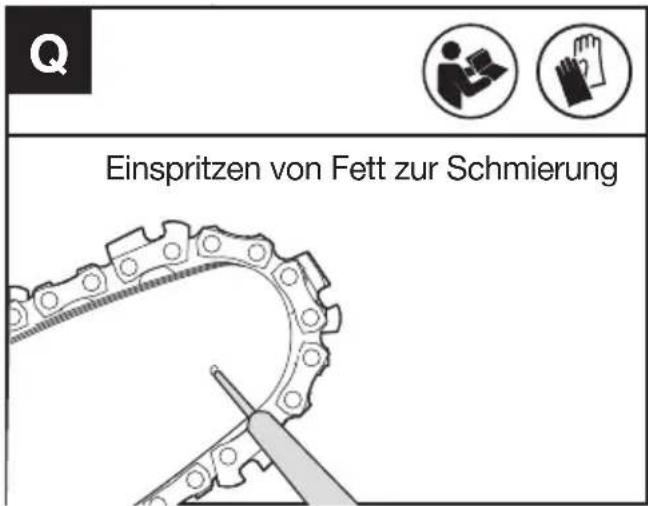

Einspritzen von Fett zur Schmierung

1. Um das Antriebsrad zu drehen, ziehen Sie die Kette mit der Hand, bis die noch nicht geschmierte Seite des Antriebsrads mit der Schmierbohrung ausgerichtet ist. Wiederholen Sie das Verfahren für die Schmierung.

SCHÄRFEN DER SÄGEKETTE

Achtung: Entfernen Sie den Akkupack vor Reparaturarbeiten vom Gerät. Anderenfalls kann es zu schweren Verletzungen oder

zum Tod durch Stromschlag oder Kontakt mit der

laufenden Kette kommen.

Die Schneidzähne der Kette sind scharf. Verwenden Sie Schutzhandschuhe beim Handhaben der Kette.

Halten Sie Schneidwerkzeuge scharf und sauber. Ihre Säge schneidet schneller und sicherer. Eine stumpfe Kette kann Zähne abbrechen sowie Kettenführung, Kette und Motor verschleiben. Wenn Sie die Kette in das Holz zwingen müssen und es entstehen große Sägespäne, ist die Kette stumpf..

1. Bevor Sie die Kette schärfen, beachten Sie bitte die folgenden Schritte:(See Fig R1)

Wie man die Schneiden schärft

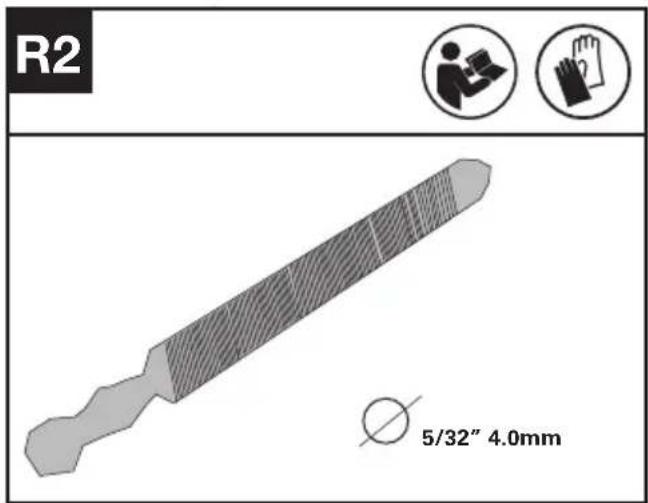

1. Bereiten Sie eine Rundfeile vor, um die Schneiden zu schärfen. (Siehe Abb. R2). Hinweis: Spannen Sie die Führungsschiene vor dem Schärfen der Kette fest in einen Schraubstock ein. Vergewissern Sie sich, dass die Kette nicht „eingeklemmt“ ist und sich frei auf der Führungsschiene bewegen kann. Prüfen Sie die richtige Kettenspannung. (Siehe Abschnitt „Spannen der Kette“)

1. Schärfen Sie die Schneiden mit einer Feile von der Innenseite der Schneidezähne zur Außenseite der Kette. (Siehe Abb. R3)

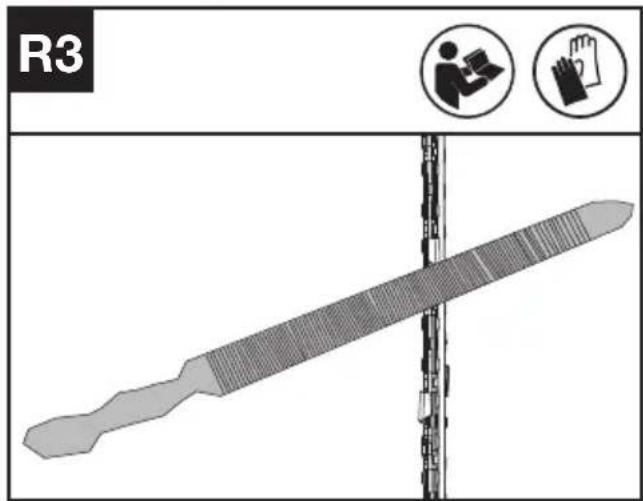

R3

1. Feilen Sie alle Schneiden auf einer Seite der Führungsschiene.
2. Drehen Sie die Kettensäge um und feilen Sie alle Schneiden auf der gegenüberliegenden Seite.

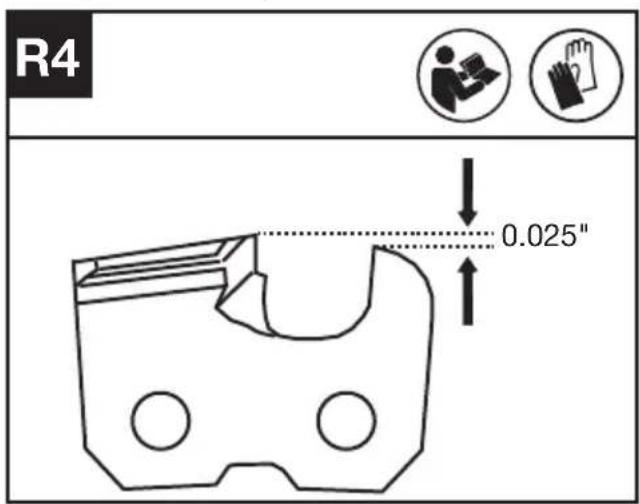

3. Achten Sie darauf, dass die Länge aller Schneidzähne gleich ist. Um ein effizientes, sicheres und glattes Schneiden zu gewährleisten, feilen Sie die Höhe der Tiefenbegrenzung auf 0,65 mm (0,025"). Achten Sie darauf, dass die Vorderkante des Tiefenbegrenzung abgerundet ist. (Siehe Abb. R4)

Es wird empfohlen, die Kettensäge zu Ihrer Sicherheit nicht mit einem Akkugurt zu verwenden.

REINIGEN

1. Schalten Sie die Kettensäge aus und nehmen Sie den Akku heraus.
2. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Reinigen Sie das Gerät nach dem Gebrauch mit einem in mildem Reinigungsmittel angefeuchteten Tuch.
3. Halten Sie den Akkuanschluss frei von Schmutz und Ablagerungen, und reinigen Sie ihn mit einer weichen, trockenen Bürste oder einem Tuch.
4. Sprühen Sie kein Wasser auf den Motor und die elektrischen Komponenten.
5. Verwenden Sie zur Reinigung Ihres Geräts unter keinen Umständen einen Hochdruckreiniger

LAGERUNG

1. Nehmen Sie den Akku vor der Lagerung aus der Kettensäge heraus.
2. Lagern Sie die Kettensäge und den Akku an einem trockenen und sicheren Ort, der für Kinder und unbefugte Dritte unzugänglich ist. Entfernen Sie den Schneidaufsatz, wenn Sie die Säge längere Zeit nicht benutzen.
3. Lagern Sie den Akku ausschließlich in einem Temperaturbereich zwischen 5 °C (41 °F) und 25 °C (77 °F). Lassen Sie den Akku zum Beispiel in der Sommerzeit nicht im Auto liegen.
4. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt.

Problemlösung

Wenn Ihr Elektrowerkzeug nicht einwandfrei funktioniert, zeigt Ihnen die folgende Tabelle Fehlersymptome, mögliche Ursachen sowie Maßnahmen zur Abhilfe. Können Sie damit das Problem nicht identifizieren und beseitigen, wenden Sie sich an Ihre Service-Werkstatt.

ACHTUNG: SCHALTEN SIE VOR DER FEHLERSUCHE DAS ELEKTROWERKZEUG AUS UND ENTNEHMEN SIE DEN AKKU.

Symptome Mögliche	Ursache Abhilfe
Kettensäge funktioniert nicht.	Niedriger Akkuladestand.Kettenbremse nicht in der richtigen Position.	Laden Sie beide Akkus auf.Prüfen Sie, ob sich die Kettenbremsein der Position befindet. Siehe KETTENBREMSE für Details.
Kettensäge arbeitet intermittierend.	Beim Sägen zu viel Druck ausgeübt.Die Säge läuft nicht mit voller Drehzahl.ÜberhitzungLose Verbindung.Interner Wackelkontakt.Drosselklappenabzug defekt.	Wenden Sie beim Sägen verhältnismäßig weniger Druck an.Bringen Sie die Maschine in einen kühlen, belüfteten Raum, um diese abzukühlen.Kundendienst aufsuchen.Kundendienst aufsuchen.Kundendienst aufsuchen.
Sägekette trocken.	Kein Öl im Öltank.Entlüftung im Öltankverschluss verstopft.Ölausflusskanal verstopft.	Öl nachfüllen.Öltankverschluss reinigen.Ölausflusskanal frei machen.
Rückschlagbremse/Auslaufbremse	Kette wird nicht abgebremst Kundendienst aufsuchen.
Kette/Führungsschiene heiß.	Kein Öl im Öltank.Entlüftung im Öltankverschluss verstopft.Ölausflusskanal verstopft.Kettenspannung zu hoch.Kette stumpf.	Öl nachfüllen.Öltankverschluss reinigen.Ölausflusskanal frei machen.Kettenspannung einstellen.Kette nachschleifen oder ersetzen.
Kettensäge rupft, vibriert oder sägt nicht richtig.	Kette stumpf.Kette verschlissen.Sägezähne zeigen in die falsche Richtung.Kettenspannung zu locker.	Kette nachschleifen oder ersetzen.Kette ersetzen.Sägekette neu montieren mit Zähnen in korrekter Richtung.Kettenspannung einstellen.

AKKU

Probleme Mögliche	Ursachen Abhilfemaßnahmen
Fehler-LED leuchtet Der Akku	ist leer Laden Sie den Akku auf.	Wenn sich der Akku nicht aufladen lässt, wenden Sie sich an Ihren Kundendienst.
	Temperaturproblem. Während	der Entladung muss die Umgebungstemperatur zwischen -20 °C und 45 °C (-4 °F und +113 °F) betragen.
	Sonstiges Wenden Sie sich an Ihren Servicetechniker.

TECHNISCHE DATEN

Typ KC300 KC300.X (3 - Bezeichnung des Gerätes, Vertreter der Kettensäge)

	KC300 KC300.X**
Nennspannung	60 V =Max.***
Schwertlänge	40 cm
Kettengeschwindigkeit	24 m/s
Füllmenge Öl-Vorratsbehälter	190 ml
Kettenteilung	0.325'' LP
Schutzklasse	IPX4
Gerätegewicht (ohne Akku oder Führungsschiene und Kette)	3.7 kg

** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen diesen Modellen.

***Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 60 Volt. Nennspannung ist 54 Volt.

EMPFOHLENE AKKUS UND LADEGERÄTE

D

Akkupack Amp Lader Amperage
KAC804 4 Ah KAC840 30 A

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

KOMBINATIONEN VON SCHNEIDAUFSÄTZEN

Schneidaufsatz

KAC331-16 Zoll (40 cm) Führungsschiene

KAC301-16 Zoll (40 cm) 0,325 Zoll (1,3mm) LP Sägekette

KAC330-14 Zoll (35 cm) Führungsschiene

KAC300-14 Zoll (35 cm) 0,325 Zoll (1,3mm) LP Sägekette

TECHNISCHE DATEN FÜR AKKU-PACK (OPTIONAL)

Frequenzbänder für Bluetooth	2400-2483.5 MHz
Maximale Sendeleistung für Bluetooth	8 dBm

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Gewichtete Schallleistung	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Tragen Sie einen Gehörschutz.

INFORMATIONEN ÜBER VIBRATIONEN

Vibrations gesamt messwertermittlung gemäß EN 62841:

Vibrationsemissionswert	a_h < 3.6m/s^2
	UnsicherheitK=1.5m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNUNG: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispielen und verschiedenen Einsatzmöglichkeiten des Werkzeugs:

Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades

aller Arbeitsabschnitte während tatsächlicher

Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Hilft dabei, das Risiko der Vibrations- und Lärmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

KONFORMITÄTSERKLÄRUNG

WIR,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklären im Namen von Positec, dass das Produkt Beschreibung Batteriebetriebene Kettensäge Typ KC300 KC300.X(3 - Bezeichnung des Gerätes, Vertreter der Kettensäge)

Funktionen Holz sägen

den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC, 2014/30/EU, 2011/65/

Zertifizierungsstelle

Name: Intertek Deutschland GmbH (Notified body 0905)

Address: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Bescheinigungsnummer: 22SHW1496-01

2000/14/EC geändert durch 2005/88/EC:

- Konformitätsbewertungsverfahren nach Anhang V

- Gemessene Schallleistung 99.0dB(A)

- Garantierte Schallleistung 102dB(A)

Werte nach:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Filz

Anschrift Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A#

2022/11/16

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Nom: Intertek Deutschland GmbH (Organisme notifié 0905)

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

No de certification: 22SHW1496-01

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A C

2022/11/16

Allen Ding

Nome: Intertek Deutschland GmbH (Notified body 0905)

Indirizzo: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Morada: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

TECHNISCHE GEGEVENS....162

CONFORMITEITVERKLARING 163

INLEIDING

Beste klant,

2. ELEKTRISCHE VEILIGHEID

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certificaatnr.: 22SHW1496-01

Cím: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Cím: Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Nr. certificare: 22SHW1496-01

Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Číslo certifikátu: 22SHW1496-01

2000/14/EC v novelizaci 2005/88/EC:

Adresa: Stangenstraße 1, 70771 LEINFELDEN-

ECHTERDINGEN

Číslo certifikátu: 22SHW1496-01

2000/14/EC v novelizácii 2005/88/EC:

Naslov: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Št. certifikata: 22SHW1496-01

2000/14/EC spremenjena z 2005/88/EC:

Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certifikacija br.: 22SHW1496-01

2000/14/EC izmijenjena do 2005/88/EC:

2) ÅRSAGER TIL ET TILBAGESLAG OG HVORDAN ET SÅDANT UNDGÅS:

Navn: Intertek Deutschland GmbH (Afprøvningsorgan 0905)

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certificeringsnummer.: 22SHW1496-01

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd

AKKUTYÖKALUJA VARTEN

SUOSITELTUJA AKKUJA JA LATUREITA

Akku Ampeeri Laturi Ampeeriluku
KAC804 4.0 Ah KAC840 30 A

Nimi: Intertek Deutschland GmbH (Afprøvningsorgan 0905)

Osoite:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Sertifointinumero: 22SHW1496-01

Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Sertifiseringsnr.: 22SHW1496-01

2000/14/EC endret av 2005/88/EC:

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

INNAN DU ANVÄNDER DITT SLADDLÖSA VERKTYG

Adress: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certifiering nr: 22SHW1496-01
