INSTRUKCJA OBSŁUGI KC300.9 KRESS

Dziękujemy za zakup produktu Kress Comercial. Jesteśmy zaangażowani w rozwój wysokiej jakości produktów, aby spełnić Państwa wymagania dotyczące komercyjnej architektury krajobrazu.

Marka Kress jest synonimem najwyższej jakości usług. Przez lata eksploatacji produktu, w razie jakichkolwiek pytań lub wątpliwości jego dotyczących, prosimy o kontakt ze sprzedawcą lub naszym Działem Obsługi Klienta w celu uzyskania pomocy.

Jesteśmy przekonani, że będą Państwo cieszyć się pracą z produktem Kress przez wiele lat.

PRZEZNACZENIE

Niniejsza pilarka łańcuchowa jest przeznaczona do ścinania drzew, okrzesywania, przebijania pni drzew, cięcia drewnianych belek itp. Wszystkie cięcia powinny być wykonywane w poprzek włókien. Ten produkt jest przeznaczony wyłącznie do cięcia drewna.

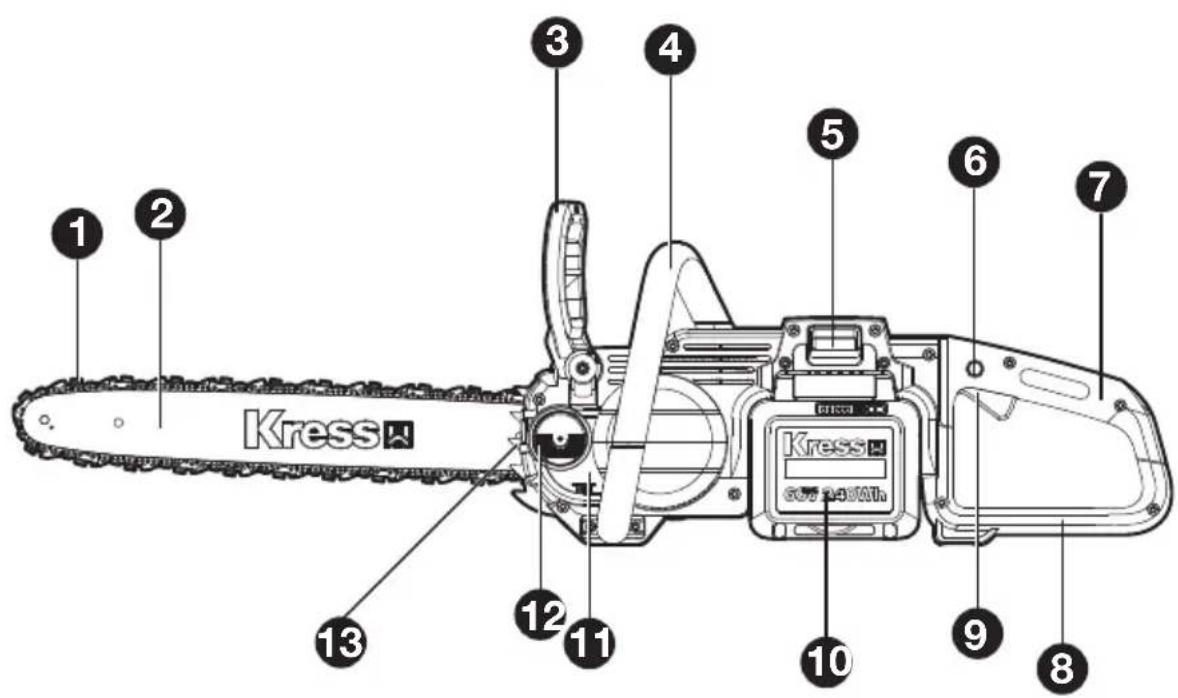

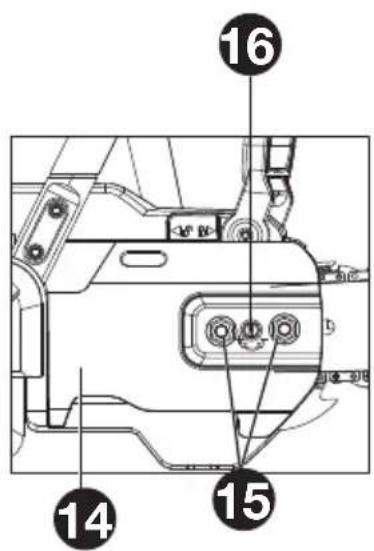

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

* ie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo..

BEZPIECZEŃSTWO PRODUKTU OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI

OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone z elektronarzędziem. Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone.
Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.

c) Nie obsługuj urządzenia w deszczu ani wilgoci. Może to zwiększyć ryzyko porażenia prądem. Po zamoczeniu w deszczu podczas pracy, urządzenie i akumulator powinny być wysuszone przed przechowywaniem lub ładowaniem. Wyjmij akumulator i włóż go ponownie, jeśli urządzenie nie będzie się włączać. Utrzymuj połączenie akumulatora wolne od brudu i zanieczyszczeń i czyść je miękką i suchą szczotką lub szmatką.

d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.

e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub

biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.

g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa. Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.
4) Staranne obcowanie oraz użycie elektronarzędzi
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy

przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.
5) Staranne użytkowanie elektronarzędzi napędzanych akumulatorami
a) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.
c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,
e) Zabrania się używania uszkodzonego lub zmodyfikowanego akumulatorka lub urządzenia. Uszkodzone lub zmodyfikowane akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplożję lub zagrożenie zranienia osób.
f) Zabrania się wystawiania akumulatorka lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia lub temperatury przekraczającej 130 °C może spowodować eksplożję.
g) Kierować się instrukcjami dotyczącymi sposobu ładowania, nie wystawiać akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi. Niewłaściwy sposób ładowania akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.

6) Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
b) Zabrania się dokonywania naprawy uszkodzonego akumulatorka. Naprawę akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy..

1)WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRACY Z PILARKAMI ŁAŃCUCHOWYMI

a) Podczas operacji przecinania należy uważać by żadna część ciała nie znalazła się na linii cięcia pilarki łańcuchowej. Przed uruchomieniem piły należy się upewnić, że jej łańcuch nie ma kontaktu z innymi przedmiotami lub podłożem. Moment nieuwagi podczas pracy z pilarką łańcuchową może spowodować, iż ubranie lub części ciała zostaną uchwycone przez łańcuch.
b) Piłę łańcuchową należy mocno trzymać - prawą ręką za tylny uchwyt, a lewą za przedni uchwyt. Trzymanie piły podczas pracy w innej pozycji zwiększa ryzyko skałeczenia dlatego nie jest dopuszczalne.
c) Elektronarzędzie należy obsługiwać, trzymając je wyłącznie za izolowaną rękojeść, gdyż łańcuch może natrafić na ukryte przewody elektryczne. W wyniku kontaktu łańcucha z przewodem będącym pod napięciem, może dojść do przekazania napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
d) Należy zawsze stosować okulary ochronne i środki ochrony słuchu. Zaleca się też stosowanie hełmu ochronnego, środków ochronny rąk, nóg i stóp. Odpowiednia (odporna na przecięcie) odzież ochronna zmniejsza niebezpieczeństwo skaleczenia przez unoszące się w powietrzu opiłki, a także zabezpiecza przed przypadkowym zetknięciem się z łańcuchem piły.

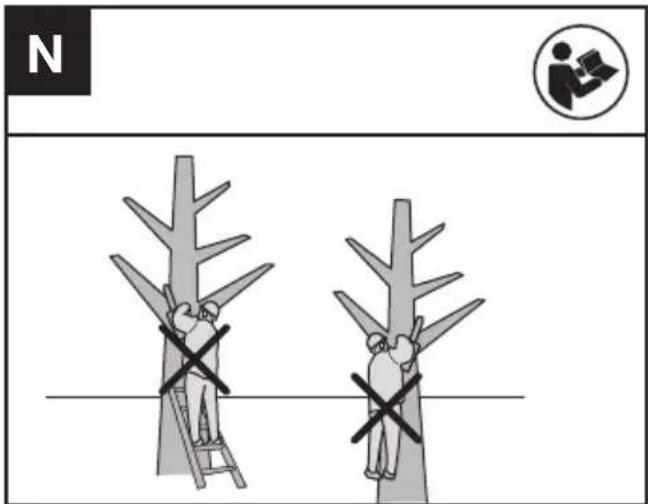

e) Nie obsługuj pilarki łańcuchowej na drzewie, na drabinie, na dachu lub na niestabilnym wsporniku. Praca pilarką łańcuchową na drzewie może być przyczyną ciężkich obrażeń.
f) Należy zawsze dbać o stabilną pozycję przy pracy i stosować piłę łańcuchową tylko stojąc na twardym, równym i bezpiecznym podłożu. Śliskie lub niestabilne podłoże może - w przypadku pracy z użyciem drabiny -doprowadzić do utraty równowagi i kontroli nad piłą łańcuchową.

g) Należy zawsze się liczyć z tym, że podczas cięcia napreżona gałąź może odskoczyć. Jeżeli napreżenia występujące we włóknach uwolnią się, gałąź może uderzyć operatora pilarki i/lub „wyrwać” pilarkę spod kontroli.
h) Szczególną ostrożność należy zachować tnąc podszycie i młode drzewa. Cienki materiał może się zakleszczyć w łańcuchu piły i uderzyć osobę obsługującą, lub doprowadzić do utraty równowagi.
i) Pilarkę łańcuchową można przenosić jedynie z unieruchomionym łańcuchem; należy trzymać ją za uchwyt przedni prowadnicą skierowaną do tyłu. Na czas transportu i przechowywania narzędzia należy zawsze nakładać osłone ochronną. Ostrożne obchodzenie się z pilarką łańcuchową zmniejsza niebezpieczeństwo przypadkowego kontaktu z łańcuchem znajdującym się w ruchu..
j) Podczas smarowania i naciągania łańcucha oraz wymiany oprzyrządowania należy stosować się do odpowiednich wskazówek. Nieprawidłowo napięty lub żle nasmarowany łańcuch może ulec zerwaniu albo zwiększyć ryzyko odrzutu.
k) Tylko do cięcia drzewa. Pilarka łańcuchowa może być stosowana jedynie do prac, do których została przeznaczona - Przykład: Pilarki łańcuchowej nie należy stosować do cięcia plastyku, muru lub niedrewnianych materiałów budowlanych. Niezgodne z przeznaczeniem użycie pilarki łańcuchowej może doprowadzić do niebezpiecznych sytuacji.
I) Nie należy ścinać drzewa, dopóki nie zrozumie się zagrożeń i sposobów na ich uniknięcie. Podczas ścinania drzewa może dojść do poważnych obrażeń ciała operatora lub osób postronnych.
m) Przestrzegaj wszystkich instrukcji podczas usuwania zakleszczonego materiału, przechowywania lub serwisowania pilarki. Upewnij się, że przełącznik jest wyłączony, a akumulator został wyjęty. Niespodziewane uruchomienie pilarki podczas usuwania zakleszczonego materiału lub prac serwisowych może spowodować poważne obrażenia ciała.
n) Zalecenie, aby użytkownik po raz pierwszy przećwiczył wycinanie kłód na koźle lub kołysce.
o) Zalecenie, aby ostrzenie i konserwacja piły łańcuchowej wykonywały autoryzowane serwisy.

2) PRZYCZYNY I SPOSOBY UNIKNIĘCIA ODRZUTU:

Zjawisko odrzutu powstaje na skutek zetknięcia się górnej części końcówki prowadnicy z jakimś przedmiotem lub na skutek zakleszczenia się łańcucha pilarki w rzazie spowodowanego wygięciem

się przecinanego drewna.

Skutkiem zetknięcia się końcówki prowadnicy z jakimś przedmiotem może w niektórych przypadkach być wystąpienie siły popychającej wywieranej przez piłę łańcuchową do tyłu, mogącej wywołać niekontrolowany ruch prowadnicy do góry w kierunku operatora.

Zakleszczenie łańcucha pilarki na krawędzi prowadnicy może doprowadzić do gwałtownego odrzutu prowadnicy w kierunku operatora.

Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką i stać się przyczyną ciężkich obrażeń. Nie należy zdawać się wyłącznie na zabezpieczenia wbudowane do urządzenia.

Użytkownik pilarki powinien zastosować różne środki dodatkowe, by praca była wolna od wypadku i obrażeń.

Odrzut jest przyczyną niewłaściwego lub błędnego zastosowania elektronarzędzia. Zapobiec można mu poprzez zastosowanie odpowiednich środków ostrożności opisanych poniżej:

a) Pilarkę należy trzymać oburącz, przy czym kciuk i pozostałe palce ręki powinny obejmować uchwyty. Ciało i ramiona powinny znajdować się w stabilnej pozycji, tak by wytrzymać ewentualny odrzut. Stosując odpowiednie kroki/środki osoba obsługująca może zachować odrzuty pod kontrolą. Nigdy nie wolno puszczać włączonej pilarki.
b) Nie należy zajmować nienaturalnej pozycji przy cięciu, a także ciąć pilarką na wysokości powyżej ramion. Pozwala to uniknąć niezamierzonego kontaktu z górną częścią końcówki prowadnicy i ułatwia zachowanie kontroli nad pilarką w nieoczekiwanych sytuacjach.
c) Należy używać jedynie zalecanych przez producenta części zamiennych (prowadnic i łańcuchów). Niewłaściwe prowadnice lub łańcuchy mogą stać się przyczyną zerwania łańcucha lub spowodować odrzut..
d) Ostrzenie i konserwacja pilarki powinna odbywać się zgodnie z zaleceniami producenta. Zbyt płytkie ograniczniki głębokości potęgują skłonność do odrzutu.

RYZYKO REZYDUALNE

Nawet używając urządzenie zgodnie z jego przeznaczeniem, zawsze istnie pewien stopień ryzyka, któremu nie można zapobiec. W zależności od typu i konstrukcji urządzenia mogą pojawić się następujące potencjonalne zagrożenia:

• Kontakt z odsłoniętymi zębami łańcucha tnącego (ryzyko ran ciętych)
• Dostęp do rotujących elementów piły łańcuchowej (ryzyko ran ciętych)
• Nieprzewidziany, nagły ruch prowadnicy (ryzyko ran ciętych)
• Odrzut elementów z łańcucha tnącego (ryzyko ran ciętych/ przebicia)
• Odrzut przedmiotów z miejsca cięcia
• Kontakt z olejem

- Utrata słuchu, jeżeli nie będą zastosowane środki ochrony słuchu

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostal się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
i) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
k) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent.
I) Nie używaj ogniwa lub modułu

akumulatora nie przeznaczonego do pracy z danym urządzeniem.

m) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
n) Zachowaj oryginalne instrukcje produktu do wglądu.
o) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.
q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.
r) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego ani narażać na wysokie ciśnienie.

WYMAGANIA DLA PRODUKTU BEZPRZEWODOWEGO WEDŁUG INSTRUKCJI

a) Działanie tego urządzenia podlega następującym dwóm warunkom:

(1) To urządzenie nie może wytwarzać szkodliwych zakłóceń i

(2) to urządzenie musi być odporne na odbierane zakłócenia, łączenie z tymi, które powodują niepożądane działanie.

b) Ostrożnie: Zmiany lub modyfikacje w tym urządzeniu, które nie są jawnie zaaprobowane przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienie użytkownika do używania sprzętu.

c) WSKAZOWKA: Ten sprzęt wytwarza, wykorzystuje i może promieniować energię o częstotliwości radiowej, i - o ile nie jest zainstalowane i używane zgodnie z instrukcją - może powodować szkodliwe zakłócenia w łączności radiowej. Jednakże, nie ma gwarancji, że w konkretnej instalacji zakłócenia nie wystąpią. Jeżeli ten sprzęt powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można ustalić wyłączając i włączając go, zachęca się użytkownika do próby skorygowania problemu przez jeden z następujących środków:

- Reorientacja lub relokacja anteny odbiorczej.

- Zwiększenie odstępu między sprzętem i odbiornikiem.

- Podłączenie sprzętu do gniazdka w innym obwodzie niż ten, z którym połączony jest odbiornik.

- W kwestii pomocy skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowym/TV.

ZACHOWAĆ NINIESZE INSTRUKCJE

Instrukcje dotyczące prawidłowej

techniki podstawowego ścinania drzew, okrzesywania i przerzynki pni

1. Scinanie drzew

Jeżeli równocześnie pracują dwie lub więcej osób, odstęp między osobą przycinającą gałęzie i osobą ścinającą drzewo powinien odpowiadać co najmniej podwójnej wysokości ścinanego drzewa. Podczas ścinania drzew należy zwrócić uwagę, aby nikogo nie zranić, aby nie uszkodzić żadnych kabli zasilających i nie spowodować żadnych strat materialnych. W razie stwierdzenia, że ścinane drzewo miało kontakt z kablem zasilającym, należy niezwłocznie zawiadomić o tym fakcie przedsiębiorstwo energetyczne.

Podczas prac na stokach i zboczach osoba obsługująca piłę powinna znajdować się powyżej ścinanego drzewa, gdyż drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie w dół.

Przed rozpoczęciem ścinania drzew należy zaplanować i w razie potrzeby utorować drogę ewakuacyjną. Droga ewakuacyjna powina przebiegać wstecz i poprzecznie w stosunku do tylnego odcinka przewidywanej linii upadku, przedstawionej na Rysunku 1.

Aby właściwie ocenić kierunek padania drzewa, należy przed rozpoczęciem ścinania wziąć pod uwagę pochylenie drzewa i położenie jego konarów, a także kierunek wiatru.

Należy oczyścić drzewo z zanieczyszczeń, usunąć kamienie, luźno zwisającą korę, gwoździe, klamry i drut.

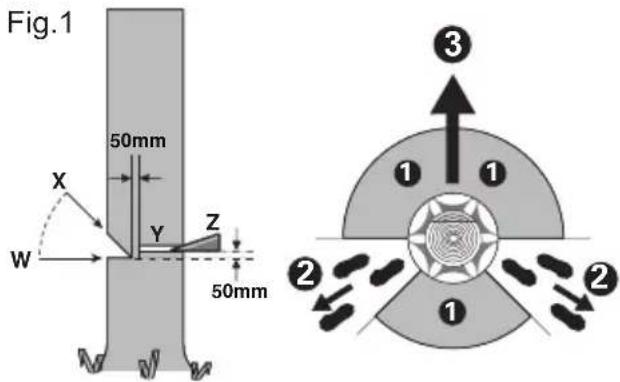

2. Rzaz podcinający

Wykonać nacięcie na 1/3 średnicy drzewa, prostopadle do kierunku upadku przedstawionego na Rysunku 1. Najpierw należy wykonać dolne nacięcie poziome (W). W ten sposób nie dojdzie do zakleszczenia się łańcucha lub prowadnicy podczas wykonywania drugiego nacięcia (X).

3. Rzaz ścinający

Wykonać nacięcie (Y) ścinające przynajmniej 50 mm powyżej nacięcia, zgodnie z Rysunkiem 1. Powinno ono być równoległe do poziomego cięcia. Nie należy wykonywać zbyt głębokiego nacięcia – pomiędzy nacięciami z dwóch stron powinien pozostać nieprzecięty fragment pnia (tzw. przegub), który działać będzie jako zawias. Przegub ma zapobiec przekręceniu się drzewa lub jego upadkowi w niewłaściwym kierunku. Nie przecinać pnia na wylot. Gdy nacięcie zbliża się do przegubu, drzewo powinno zacząć padać. Gdyby miało się okazać, że drzewo pada w niewłaściwym kierunku albo, że pochyla się do tyłu i blokuje piłę, należy przerwać cięcie i zastosować kliny z drewna, tworzywa sztucznego lub aluminium (Z), w celu otworzenia rzazu i zmiany kierunku padania drzewa (③)

Gdy drzewo zacznie się przechyląć, należy wysunąć piłę z rzazu, wyłączyć ją, odłożyć i opuścić zagrożone miejsce wyznaczoną uprzednio drogą ewakuacyjną (Zwrócić uwagę na spadające gałęzie i unikać potknięć. (Patrz Rys. 1)

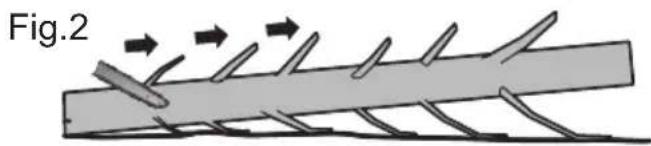

Pod tym pojęciem rozumie się odcinanie gałęzi ściętego uprzednio drzewa. Podczas okrzesywania nie należy odcinać większych, skierowanych ku dołowi konarów, które podtrzymują drzewo. Usunąć małe konary jednym cięciem, jak pokazano na Rysunku 2. Naprężone gałęzie należy ciąć od dołu ku górze, by uniknąć zakleszczenia się piły.

Pod tym pojęciem rozumie się dzielenie ściętego uprzednio drzewa na odcinki. Należy dbać o stabilną pozycję przy pracy i na równomierne rozłożenie wagi ciała na obie stopy. Jeżeli istnieje taka możliwość, należy podeprzeć drzewo konarami, belkami lub klinami. Należy kierować się wskazówkami, ułatwiającymi cięcie.

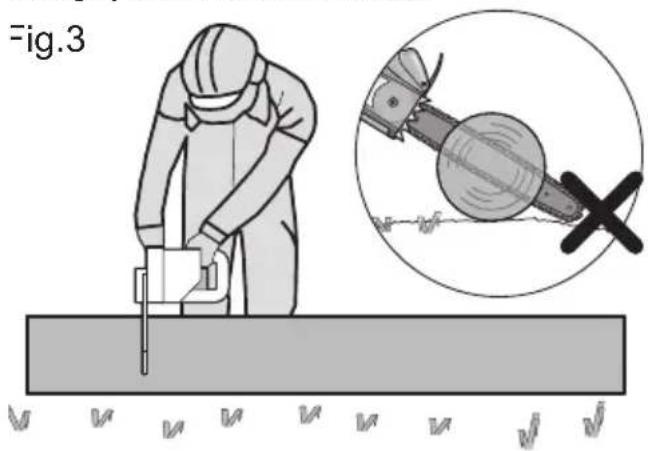

Gdy pień jest podparty na całej długości, jak pokazano na Rysunku 3, przecina się go od góry (górne cięcie) Podczas tej czynności należy wystrzegać się kontaktu z ziemią, ponieważ wypływa to negatywnie na ostrość łańcucha.

Fig.3

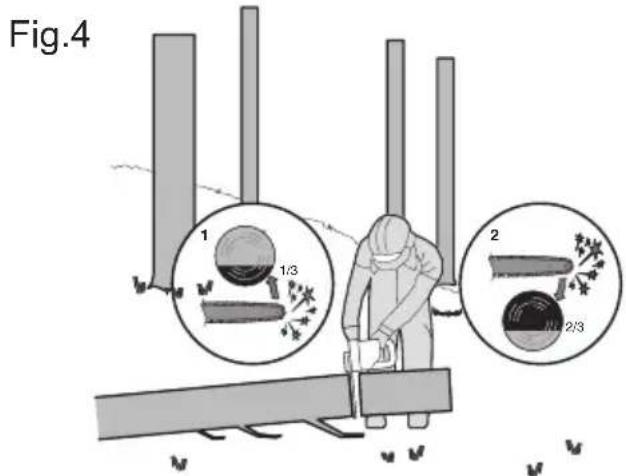

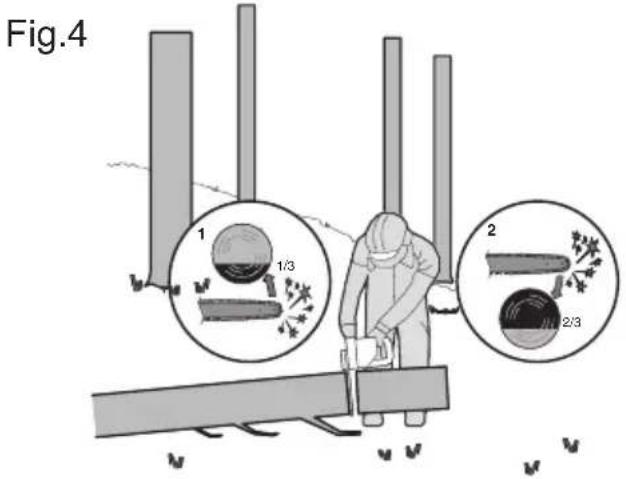

Kiedy jeden koniec pnia jest podparty, jak pokazano na Rysunku 4, należy przeciąć 1/3 średnicy od dołu (1). Następnie należy przeciąć pień do końca, wykonując cięcie od góry do punktu zakończenia cięcia od dołu (2).

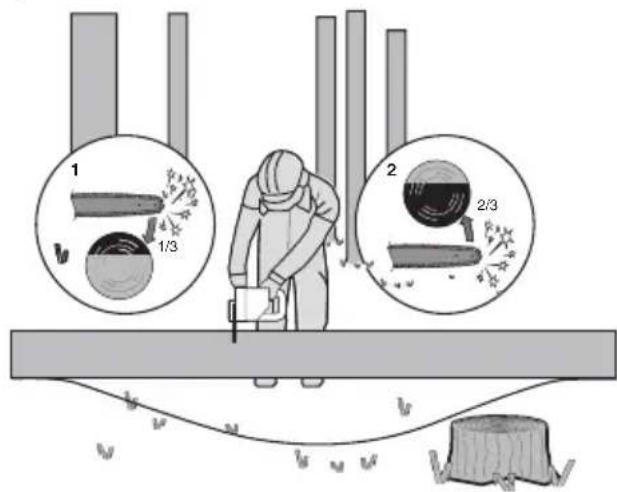

Gdy pień jest podparty na obu końcach, jak pokazano na Rysunku 5, przeciąć na 1/3 średnicy od góry (górne cięcie) (1). Następnie wykonać cięcie końcowe na dolne 2/3 średnicy (2), spotykając pierwsze cięcie.

Fig.5

1 1/3 2 2/3

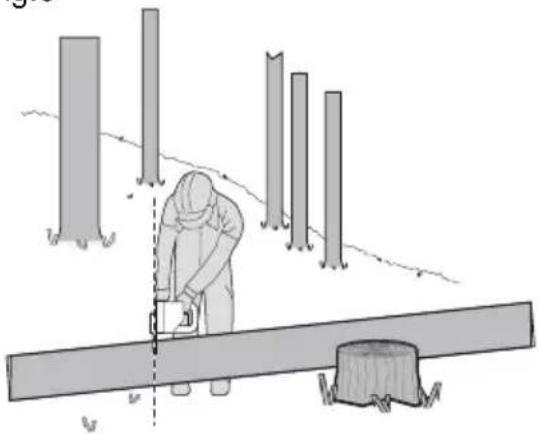

Przecinając na zboczu, zawsze stać powyżej pnia, jak pokazano na Rysunku 6. Aby zachować pełną kontrolę w momencie „całkowitego przecięcia“, należy pod koniec cięcia zredukować nacisk piłą na drewno, nadal mocno trzymając oba uchwyty narzędzia. Zwrócić uwagę, aby łańcuch nie dotknął podłoża. Po zakończeniu cięcia, odczekać, aż łańcuch zatrzyma się całkowicie i dopiero wtedy wyjąć piłę z rzazu. Przed przejściem od jednego drzewa do drugiego, należy zawsze wyłączać silnik piły łańcuchowej.

Fig.6

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	OSTRZEŻENIE
	Używać ochrony słuchu.
	Używać ochrony wzroku.
	Używać maski przeciwpyłowej.
	Obsługując pilarkę zawsze używać dwóch rąk.
	Uważaj na odrzut piły łańcuchowej i unikaj kontaktu z końcówką prowadnicy
	Stosować ochronę głowy
	Należy zakładać okulary ochronne

	Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje.
	Nie wrzucać do ognia
	Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyk- lingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
	Utylizacja przyjazna dla środowiska. Zużytych urządzeń elektrycznych nie wolno wyrzucać wraz z odpadkami domowymi, lecz utylizować je osobno. Utylizacja w komunalnym punkcie zbiórki przez osoby prywatne jest bezpłatna. Właściciel zużytych urządzeń jest odpowiedzialny za ich odstawienie do tych lub podobnych punktów zbiórki. Tym niewielkim wysiłkiem osobistym przyczyniasz się do recyklingu cennych surowców oraz przetwarzania odpadów toksycznych
	Odblokować
	Zablokować

MONTAŻ I OBSŁUGA

Uwaga: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.

MONTAŻ

OSTRZEŻENIE! Zabrania się zainstalowania akumulatora przed jego kompletnym zmontowaniem. Przy obchodzeniu się łańcuchem piły należy zawsze nosić rękawice.

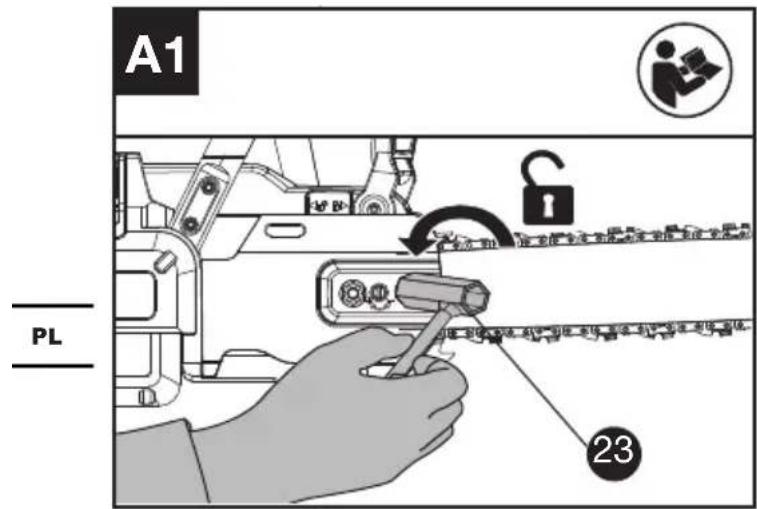

Montaż prowadnicy i łańcucha piły

1. Ostrożnie rozpakuj wszystkie części. Zdejmij osłonę napędu, obracając nakrętki sześciokątne w kierunku przeciwnym do ruchu wskazówek zegara. (Patrz Rys. A1)

A1 PL 23

1. Umieścić piłę łańcuchową na twardym, równym podłożu.
2. Używać wyłącznie oryginalnych łańcuchów Kress lub zalecanych dla prowadnicy łańcucha.
3. Wsuń łańcuch w szczelinę wokół pręta prowadnicy. Upewnij się, że piła łańcuchowa ma prawidłowy kierunek pracy, porównując go z ikonką piły łańcuchowej lub odnosząc się do symbolu kierunku piły łańcuchowej znajdującego się na korpusie piły.
4. Założ łańcuch na zębatkę napędową, tak aby dwa kołki ustalające prowadnicy na podkładce prowadnicy wpasowały się w rowek w otworze prowadnicy. Upewnij się, że otwór naciągu łańcucha pasuje do sworznia napinacza łańcucha. (Patrz Rys. A2)

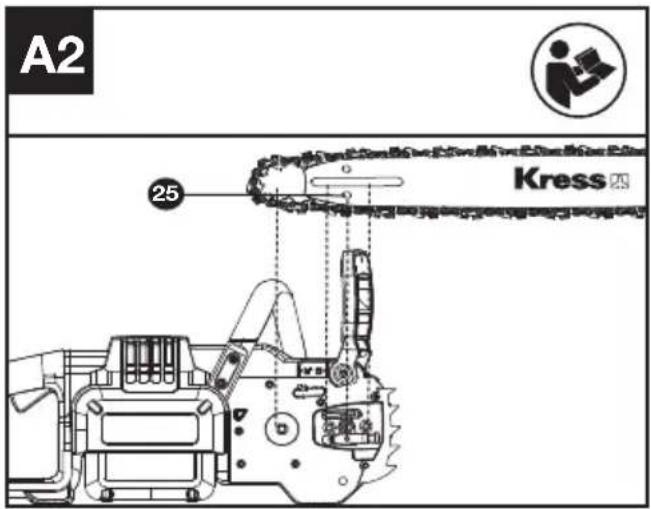

A2 25 Kress

1. Sprawdź, czy wszystkie części są prawidłowo osadzone. Upewnić się, że połączenia napędu są dokładnie osadzone na kole napędowym (Patrz Rys. A3), unikać załamań, jak pokazano na Rys. A4. Jeśli łańcuch się załamie, uchwycić łańcuch na prowadnicy przez załamaniem i wyciągnąć załamanie.

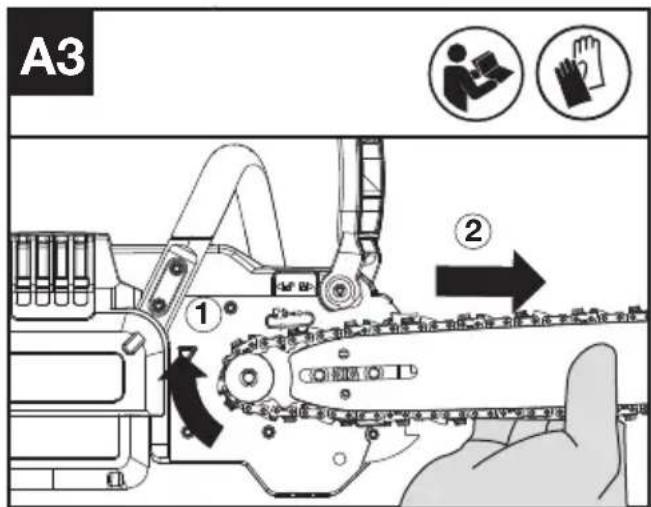

A3 ① ②

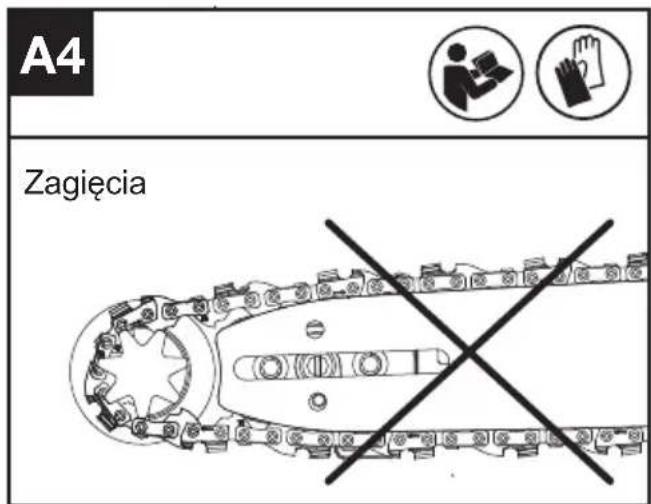

A4 Zagięcia

Uwaga: Łańcuch powinien obracać się swobodnie i bez załamań..

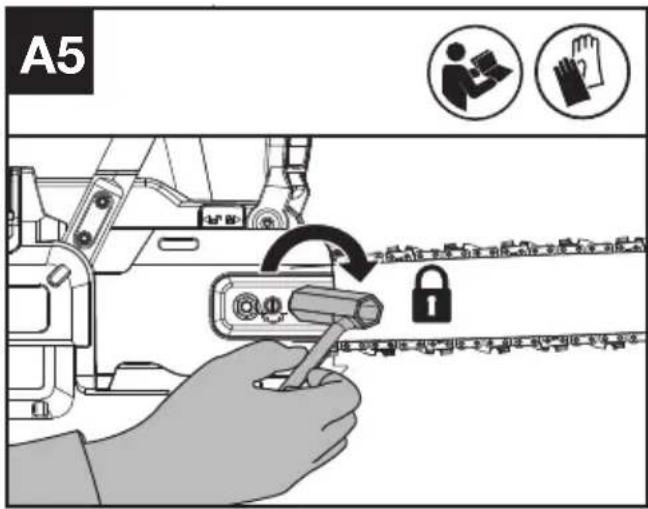

1. Założ osłonę napędu i dokręć ją, obracając nakrętki sześciokątne w kierunku zgodnym z

ruchem wskazówek zegara, aż będzie lekko dokręcona. (Patrz Rys. A5)

A5

OSTRZEŻENIE: łańcuch nie jest jeszcze napięty. Napinanie łańcucha ma zastosowanie zgodnie z opisem w rozdziale „NAPINANIE łańCUCHA”. W tym momencie łańcuch należy skontrolować w celu upewnienia się, że jest on właściwie napięty.

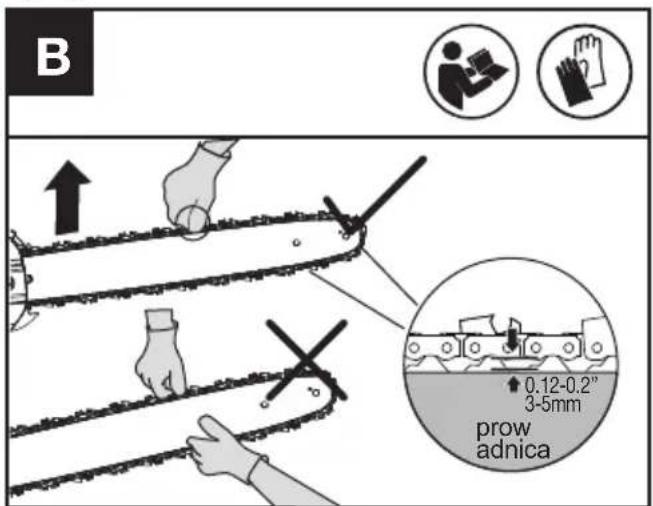

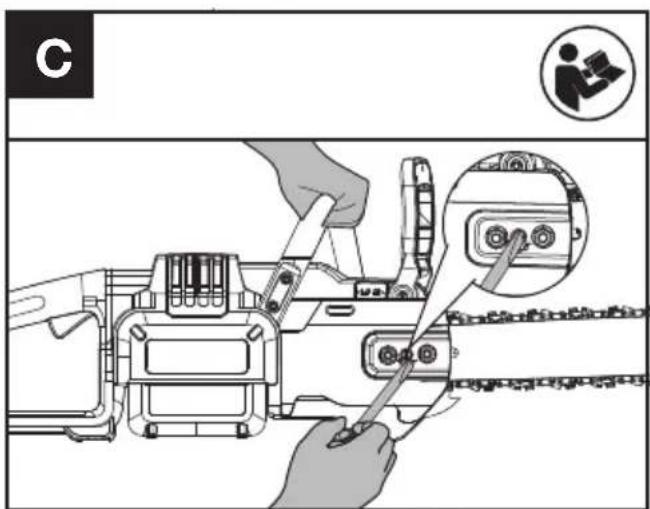

Napreżenie łańcucha piły (Patrz Rys. B, C)

B ↑ 0.12-0.2" 3-5mm prow adnica

C

1. Poluzuj nakrętki na osłonie prowadnicy za pomocą

klucza, jak pokazano na Rys. A1. Pamiętaj jednak, aby nie zdejmować osłony.

1. Podnieś osłonę łańcucha prowadnicy i przekręć śrubę napinającą za pomocą klucza w kierunku zgodnym z ruchem wskazówek zegara. Dokręć śrubę napinającą, aż łańcuch zostanie prawidłowo napięty i będzie mógł się swobodnie poruszać (patrz rys. B&C)
2. Dokręć nakrętki na osłonie napędu kluczem jak pokazano w A5, aby ją solidnie zamocować.
3. Sprawdź dwukrotnie napięcie ustawione przez śrubę napinającą łańcucha. Prawidłowe napięcie łańcucha jest osiągane, gdy łańcuch na środku można podnieść o ok. połowę głębokości ogniwa napędowego. Należy to zrobić, podnosząc łańcuch jedną ręką pod ciężarem maszyny.

UWAGA: łańcuch będzie się rozciągał podczas cięcia i straci właściwe napięcie. Gdy łańcuch staje się lużny, należy całkowicie odkręcić nakrętki sześciokątne lub przekręcić je o trzy pełne obroty w lewo, a następnie ponownie napiąć łańcuch i dokręcić nakrętki sześciokątne, aby prawidłowo ustawić napięcie łańcucha, powtarzając kroki 1-4 wymienione powyżej.

OSTRZEŻENIE:

• Wyjąć akumulator z narzędzia przed przystąpieniem do regulacji naciągu łańcucha.

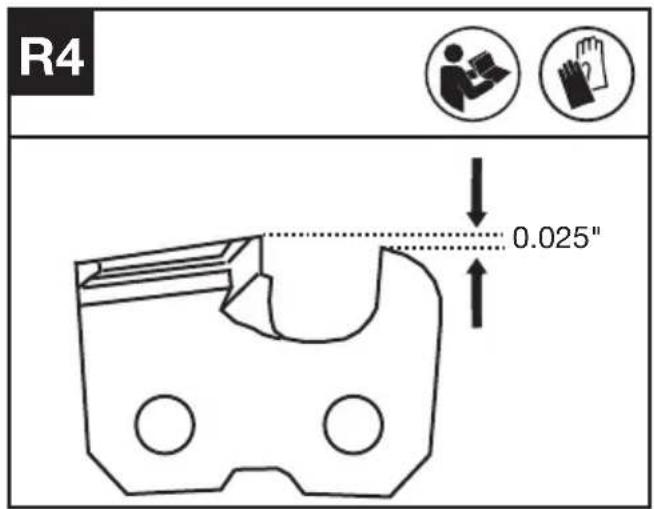

• Krawędzie tnące łańcucha są ostre. Zakładać rękawice ochronne w czasie manipulowania łańcuchem.
• Należy zawsze sprawdzać napięcie łańcucha. Luźny łańcuch zwiększa ryzyko odbicia. Luźny łańcuch może wyskoczyć z rowka prowadnicy. Może to spowodować obrażenia operatora i uszkodzenie łańcucha. Luźny łańcuch może spowodować szybkie zużycie łańcucha, prowadnicy łańcucha i zębatki.

UWAGA: Łańcuchem jest odpowiednio naprężony, jeżeli można go wysunąć z prowadnicy a ogniwo znajduje się w szynie prowadnicy.

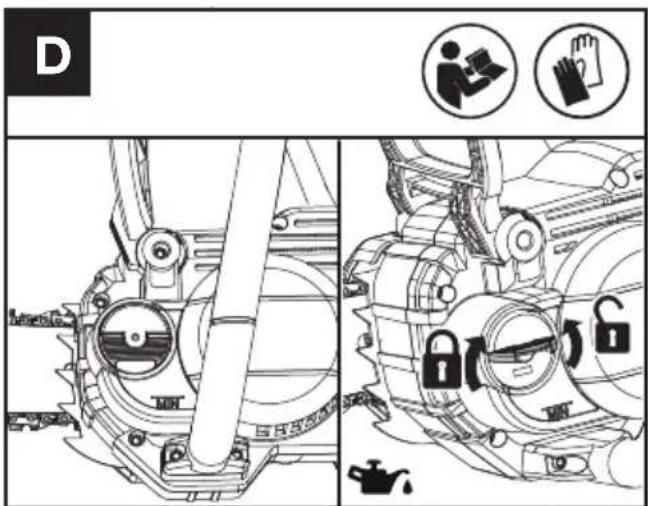

SMAROWANIE LĄNCUCHA (PATRZ RYS. D)

D

Ważne: Piła łańcuchowa nie jest dostarczona z napełnionym olejem adhezyjnym łańcucha piły. Ważne jest

napelnienie olejem przed używaniem.Nigdy nie pracuj piłą łańcuchową bez oleju do prowadnicy i łańcucha ani nie dopuszczaj do opróżnienia zbiornika, ponieważ spowoduje to rozległe uszkodzenie produktu.

OSTRZEŻENIE: Przed przystąpieniem do uzupełnienia paliwa w zbiorniku należy wyjąć akumulator.

1. Odstawić piłę łańcuchową z zamknięciem zbiornika oleju do góry na zdatnym do tego podkładzie.
2. Oczyścić szmatką obręb na około zamknięcia zbiornika oleju i odkręcić zamknięcie.
3. Napełnij zbiornik oleju piły łańcuchowej aż do wypełnienia.
4. Nie pozwolić, aby do zbiornika oleju dostały się zabrudzenia lub opiłki, założyć nasadkę wlewu oleju i dokręcić go całkowicie w prawą stronę.

Ważne jest, aby stosować smar do prowadnic i łańcuchów (nie jest rty w zestawie), który jest

przystosowany do pracy w szerokim zakresie temperatur bez konieczności rozcieńczania go. Można go zakupić w miejscu zakupu piły lub w lokalnym sklepie z narzędziami. Nie używaj brudnych, zużytych lub jakkolwiek zanieczyszczonych olejów. Może dojść do uszkodzenia pręta lub łańcucha. Przy użyciu niedopuszczonego oleju gwarancja wygasa.

Nie połykać. W przypadku połknięcia natychmiast skontaktować się z lekarzem. Trzymać poza zasięgiem dzieci. Przechowywać z dala od źródeł ciepła i otwartego ognia.

KONTROLA AUTOMATYCZNEJ SMAROWNICY

Właściwe funkcjonowanie automatycznej smarownicy może być kontrolowane poprzez uruchomienie pilarki łańcuchowej i skierowanie końcówki prowadnicy w kierunku kawałka kartonu lub kartki papieru położonej na ziemi. Jeżeli na kartonie tworzy się większy wzorek oleju, oznacza to, że automatyczna smarownica działa prawidłowo. Jeżeli wzorek oleju nie występuje, pomimo że zbiornik oleju jest pełny, należy skontaktować się z przedstawicielstwem firmy Kress lub autoryzowanym serwisem Kress.

WSKAZÓWKA: Zalanie pompy zajmuje dłuższy czas (1 minuta +), gdy jest nowa lub po tym, jak piła nie była używana przez dłuższy czas.

POUCZENIE: Nie dotykaj ziemi łańcuchem. Zapewnij odstęp bezpieczeństwa 6" (15 cm).

PRZED TESTEM DZIAŁANIA PILARKA ŁAŃCUCHOWA I AKUMULATOR

Sprawdzanie elementów sterujących Przycisk blokady przepustnicy i spust przepustnicy

1. Wyjmij akumulator.
2. Spróbuj nacisnąć spust przepustnicy. Jeśli można nacisnąć spust przepustnicy, oznacza to, że przycisk blokady przepustnicy jest uszkodzony. Przestań używać pilarki i skontaktuj się z punktem pomocy technicznej.
3. Przytrzymaj i naciśnij najpierw przycisk blokady przepustnicy, a następnie naciśnij spust przepustnicy.
4. Zwolnij spust przepustnicy i przycisk blokady przepustnicy. Jeśli spust przepustnicy lub przycisk blokady przepustnicy zablokują się i nie mogą wrócić do swojej pierwotnej pozycji. Przestań używać pilarki i skontaktuj się z punktem pomocy technicznej.

DZIAŁANIE

PRZYGOTOWANIE DO UŻYTKOWANIA NARZĘDZIA BEZPRZEWODOWEGO

OSTRZEŻENIE! Ładowarka oraz akumulatorki są specjalnie

zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczacół przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

UWAGA: Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem.

Dostarczona ładowarka baterii pasuje do zainstalowanej w urządzeniu baterii litowo-jonowej. Nie należy używać innej ładowarki baterii.

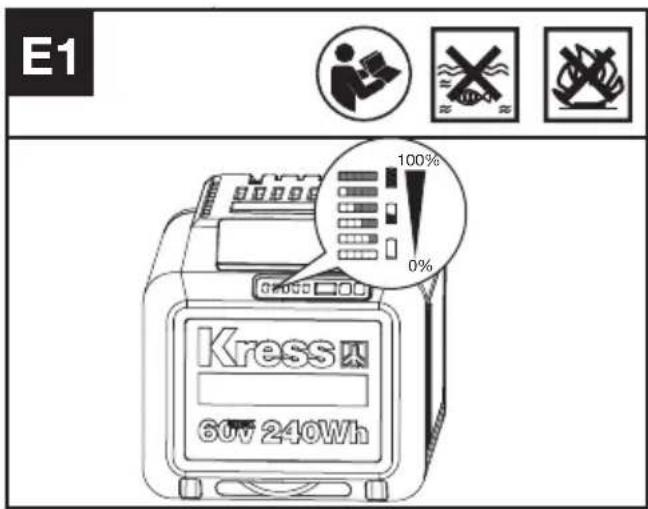

CSPRAWDZANIE STANU NAŁADOWANIA AKUMULATORA (PATRZ RYS. E1)

E1 Kress 60V 240Wh 100% 0%

Przed rozpoczęciem użytkowania lub po jego zakończeniu należy nacisnąć przycisk testu zasilania na akumulatorze, aby sprawdzić jego poziom naładowania.

UWAGA: Fig. E1 dotyczy wyłącznie akumulatorka wyposażonego w kontrolkę świetlną.

Uwagi	Kontrolka LED	Stan naładowania akumulatora
Świeci się pięć zielonych kontrolek.		80% ≤ Poziom naładowania ≤ 100%
Świecą się cztery zielone kontrolki.	[7600]	60% ≤ Poziom naładowania < 80%
Świecą się trzy zielone kontrolki.		40% ≤ Poziom naładowania < 60%
Świecą się dwie zielone kontrolki.		20% ≤ Poziom naładowania < 40%
Świeci się jedna zielona kontrolka.	[2XZZ]	10% ≤ Poziom naładowania < 20%
Miga jedna zielona kontrolka.		0% ≤ Poziom naładowania < 10%

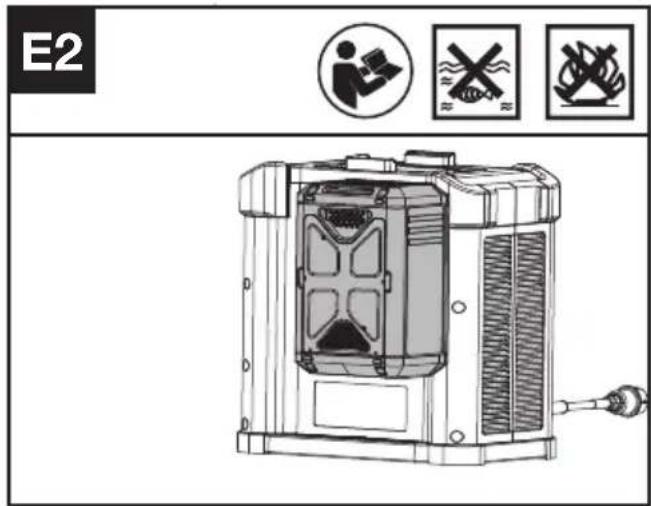

ŁADOWANIE AKUMULATORKÓW (PATRZ RYS. E2)

E2 RE RE RE RE

Bateria litowo-jonowa jest zabezpieczona przed głębokim rozładowaniem. Gdy bateria jest rozładowana, urządzenie jest wyłączane przez obwód zabezpieczający.

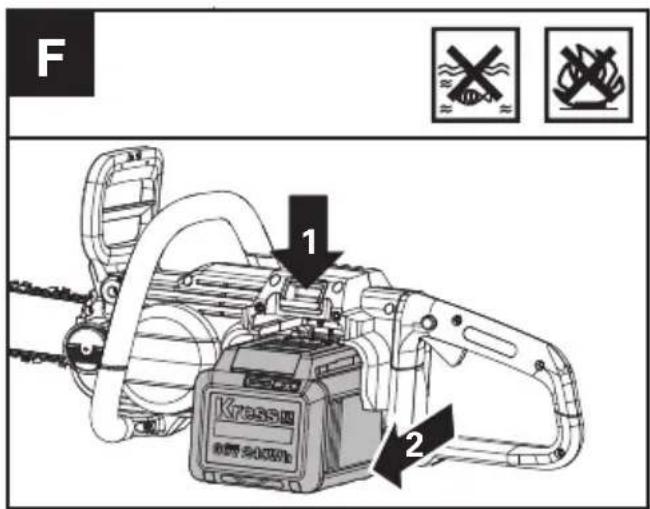

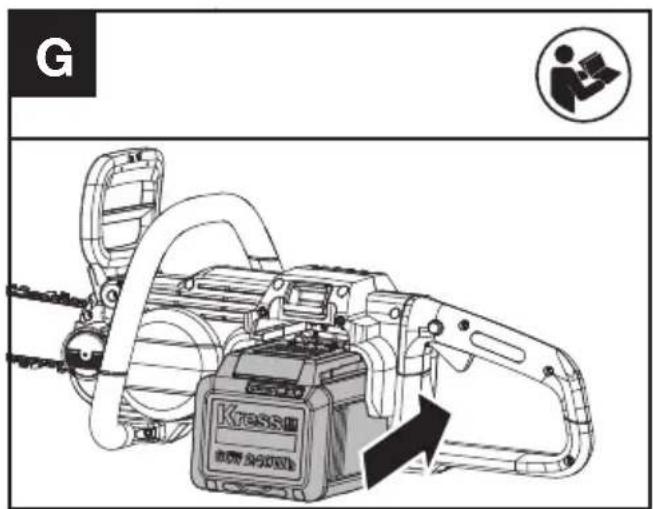

WYJMOWANIE LUB ZAKŁADANIE AKUMULATORKÓW (PATRZ RYS. F, G)

F 1 2

G KTISSS 电容 900Ω

Naciśnij przycisk zwalniania akumulatora, aby wyjąć akumulator z narzędzia. Po naładowaniu włóż akumulator do portu akumulatora. Zwykłe naciśnięcie

z niewielką siłą będzie wystarczające, aby usłyszeć kliknięcie. Upewnij się, że akumulator jest solidnie zamocowany.

UWAGA: Podczas usuwania akumulatora przytrzymać go mocno, aby uniknąć upuszczenia i uszkodzeń.

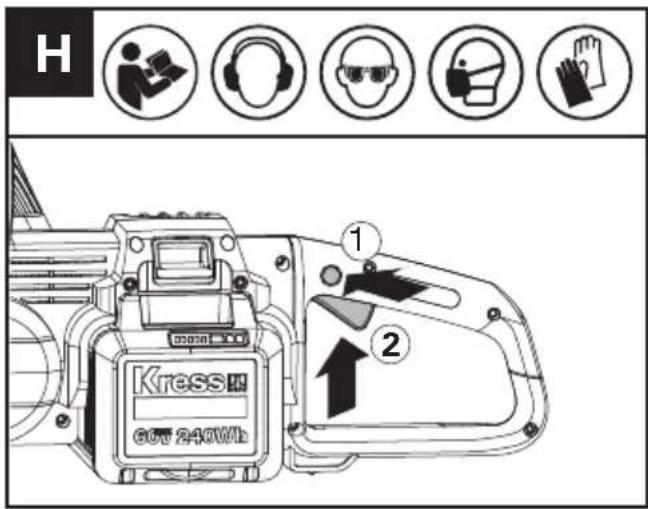

WŁĄCZANIE I WYŁĄCZANIE (PATRZ RYS. H)

H Kress 60V 240Wh 1 2

OSTRZEŻENIE: Przed przystępieniem do eksplotacji urządzenia należy skontrolować akumulator. Stosować wyłącznie akumulatorki podane w dziale wyposażenia dodatkowego.

Aby włączyć narzędzie, naciśnij przycisk blokady przepustnicy, a następnie wciśnij do końca spust przepustnicy i przytrzymaj go w tej pozycji. Przycisk blokady przepustnicy można teraz zwolnić. Jeśli pilarka nie działa, patrz poniższe informacje dotyczące DŻWIGNI HAMULCA ŁAŃCUCHA. Aby wyłączyć, zwolnij dźwignię gazu.

WSKAZÓWKA: Hamulec łańcucha musi być wyłączony, aby pilarka mogła zostać włączona.

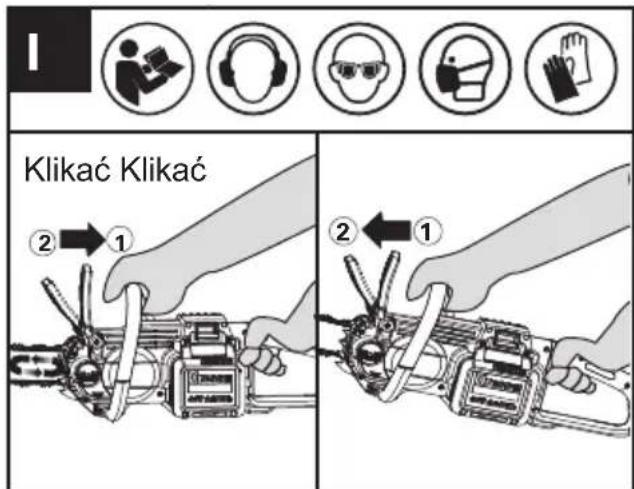

DŻWIGNIA HAMULCA ŁAŃCUCHA (PATRZ RYS. I)

Klikać Klikać ②→① ②←①

Hamulec przeciwodrzutowy jest mechanizmem ochraniającym, który jest wyzwalany przez przednią ochronę dłoni w przypadku odrzutu łańcucha.

Łańcuch pilarki zatrzymuje natychmiast.

Od czasu do czasu należy przeprowadzić test sprawdzający właściwe funkcjonowanie. Pociągnąć przednią osłonę ręki w kierunku operatora (pozycja ①), aby wyłączyć hamulec łańcucha. Aby aktywować hamulec łańcucha, przesunąć przednią osłonę ręki w przód (pozycja ②).*

UWAGA:

1. Jeżeli nie można uruchomić piły, pomimo że jest prawidłowo zmontowana i pracuje z całkowicie naładowanymi akumulatorami, należy sprawdzić, czy dźwignia hamulca łańcucha jest w prawidłowej pozycji (pozycja ^① ).

2. *Gdy hamulec łańcucha jest włączony, łańcuch piły powinien się natychmiast zatrzymać. Jeśli łańcuch piły nie zatrzymuje się lub zwalnia po pewnym czasie, przestań używać pilarki i skontaktuj się z punktem pomocy technicznej.

CIECIE

WAŻNE: Czy został napełniony zbiornik oleju? Sprawdź przed rozpoczęciem i regularnie podczas działania wskaźnik poziomu oleju. (Patrz Rys. J) Dolej oleju, gdy poziom oleju będzie niski. Napełniony zbiornik oleju wystarcza na około 12 minut cięcia, w zależności od intensywności cięcia i zatrzymań.

Napreżenie łańcucha podczas piłowania należy co 10 minut skontrolować.

(1) Zamontuj akumulator w narzędziu.
(2) Należy upewnić się, że odcinek przecinanej kłody nie leży na ziemi. jeśli kłoda, którą tniesz, leży na ziemi, nie tnij całkowicie i pozwół łańcuchowi zetknąć się z podłożem. Zmień położenie kłody do końcowego cięcia rozdzielającego.

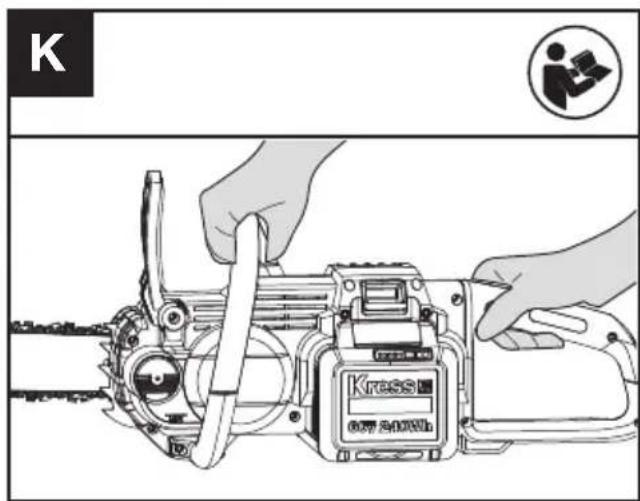

(3) Aby trzymać pilarkę, należy używać obu rąk. Lewą rękę należy używać do trzymania przedniego uchwytu, a prawą rękę do trzymania tylnego uchwytu. Należy zapewnić mocny uchwyt. Kciuki i place należy zacisnąć wokół uchwytów pilarki. (Patrz Rys. K)

K Kressi 60kA 400Wh

(4) Upewnij się, że przyjęta pozycja jest solidna. Utrzymuj ramiona z rozstawionymi stopami. Rozlóż masę ciała równo na obie stopy.
(5) Gdy będziesz gotowy do cięcia, wciśnij do końca przycisk blokady przepustnicy prawym kciukiem i naciśnij spust. Spowoduje to włączenie piły. Zwolnienie spustu spowoduje wyłączenie pilarki. Przed rozpoczęciem cięcia upewnij się, że pilarka pracuje z pełną prędkością.
(6) Rozpoczynając cięcie, powoli przybliż łańcuch do drewna. Drewno powinno być jak najbliżej piły. Trzymaj pewnie pilarkę, aby uniknąć ewentualnego odbicia pilarki lub ślizgania się (przemieszczania na boki).
(7) Prowadź piłę z lekkim naciskiem lewego przedramienia i nie przykładaj nadmiernej siły, pozwalając pile wykonać swoją pracę. Silnik ulegnie przeciążeniu i może się spalić. Wykona pracę lepiej i bezpieczniej w tempie, do którego została przeznaczona.
(8) Usuń pilarkę z cięcia, gdy pilarka pracuje z pełną prędkością. Zatrzymaj pilarkę, zwalniając dźwignię gazu. Przed odłożeniem pilarki upewnij się, że łańcuch zatrzymał się.
(9) Przed przystąpieniem do ostrej pracy należy wykonać cięcia próbne na bezpiecznym miejscu upewniając się, że mogą być one pocięte z łatwością poprzez wykonywanie płynnych ruchów i ze stałą prędkością cięcia.

Bezpieczeństwo w przypadku szybkiego ruchu powrotnego

Łańcuch piły przykryty jest osłoną jednak nadal może wystąpić szybki ruch powrotny.

Następujące czynności ograniczą ryzyko wystąpienia szybkiego ruchu powrotnego.

• Za pomocą obu rąk chwycić pracująca piłę. Zastosować mocny uchwyt. Palce muszą obejmować uchwyty piły.
• Wszystkie element bezpieczeństwa piły powinny znajdować się na miejscu. Upewnić się, że działają prawidłowo.
• Nie wychyłać się zbyt mocno podczas pracy.
• Mocno stać na nogach i cały czas utrzymywać równowagę.
  • Stań bliżej lewej strony pilarki. W ten sposób nie

będziesz znajdować się w bezpośrednim położeniu łańcucha.

• Nie pozwól, aby końcówka prowadnicy dotykała czegokolwiek, gdy łańcuch jest w ruchu.
• Nie podejmuj próby przecinania dwóch klód drewna w tym samym czasie. Jednorazowo przecinaj tylko jedną kłodę.
• Nie zagłębiać nosa prowadnicy ani nie próbować zagłębiać cięcia (wwiercać się w drewno z wykorzystaniem nosa prowadnicy). Ten rodzaj cięcia jest przeznaczony wyłącznie dla odpowiednio przeszkolonych profesjonalistów.
• Uważać na przemieszczanie się drewna lub inne siły, które mogą uwięzić łańcuch piły.
• W trakcie wchodzenia do poprzedniego nacięcia zachować szczególną uwagę.
• Używaj wyłącznie łańcucha i prowadnicy o niskim współczynniku odrzutu, które zostały dostarczone z tą pilarką łańcuchową lub które są zalecane jako zamienniki.
• Nigdy nie wolno stosować tępego lub luźnego łańcucha piły. Łańcuch piły powinien być ostry i odpowiednio naprężony.

BEZPIECZNE UŻYTKOWANIE PIŁY

1. Używaj pilarki łańcuchowej tylko przy utrzymaniu bezpiecznej pozycji.
2. Trzymaj pilarkę po swojej prawej stronie (Patrz Rys. L).

L →

1. Przed zetknięciem pilarki z drewnem łańcuch musi pracować przy pełnej prędkości.
2. Użyć kolców zderzaka do zabezpieczenia piły na drewnie przed rozpoczęciem cięcia.
3. W razie potrzeby użyj kolców zderzaka jako punktu dźwigni podczas cięcia. (Patrz Rys. M)

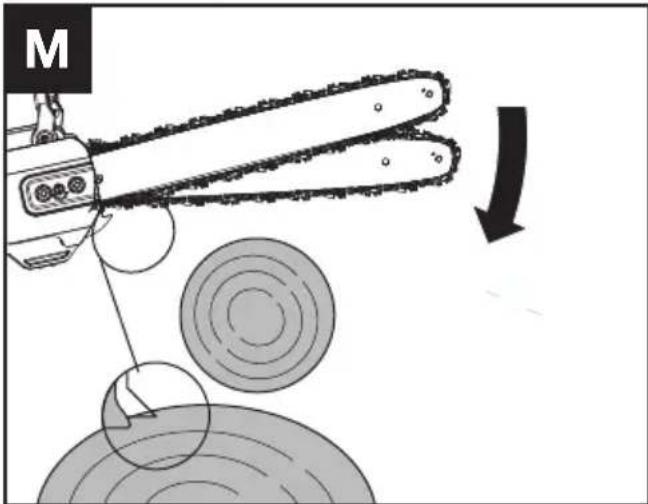

M

1. Nigdy nie pracować piłą wyciągniętymi rękami. Nie należy próbować piłowania w ciężko dostępnych miejscach lub stojąc na drabinie. Nie piłować nigdy powyżej wysokości ramion (Patrz Rys. N).

N N

Nigdy nie używać piły łańcuchowej powyżej wysokości ramienia.

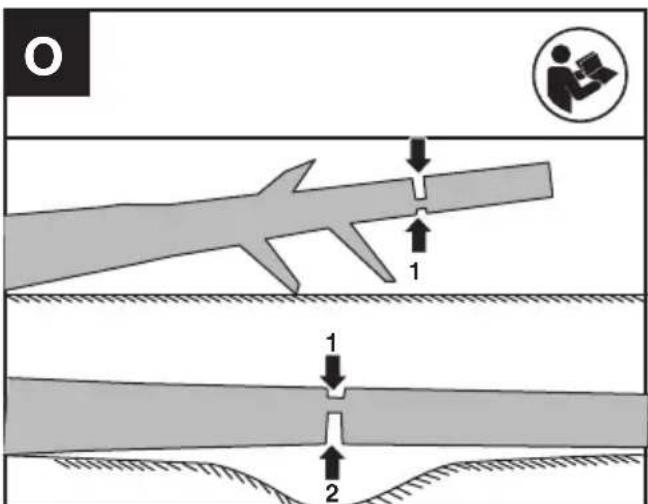

CIECIE NAPREŻONEGO DREWNA (PATRZ RYS. O)

OSTRZEŻENIE: Podczas cięcia naprężonej gałęzi zachować szczególną uwagę. Mieć świadomość

możliwości gwałtownego odgięcia gałęzi. Po zredukowaniu naprężenia drewna, gałąź może gwałtownie odskoczyć i spowodować poważne obrażenia lub śmierć operatora.

Podczas cięcia klód podpartych na obu końcach rozpocząć cięcie od góry (1) wchodząc około 1/3 średnicy do klody (górne cięcie), a następnie zakończyć cięcie (2) od dołu, w celu uniknięcia kontaktu piły szczękowej z podłożem. Podczas cięcia klód podpartych tylko z jednego końca rozpocząć cięcie od dołu (1) wchodząc około 1/3 średnicy do klody (cięcie od dolne) a następnie zakończyć cięcie z góry (2), w celu uniknięcia rozdzielenia klody lub zakleszczenia narzędzia.

Podczas ręcznego przenoszenia pilarki łańcuchowej należy trzymać ją za przedni uchwyt, aby upewnić się, że urządzenie jest ustawione równolegle do podłoża.

Zalecenia dla narzędzi akumulatorowych

Zalecany zakres temperatury otocznie wynosi -20°C\~45°C(-4°F\~113°F).

Zalecany zakres temperatury otoczenia dla systemu ładowania, podczas jego ładowania, wynosi od -5°C\~45°C(23°F\~113°F).

Przypomnienie o używaniu w niskiej temperaturze:

Aby zagwarantować optymalną wydajność i utrzymać długą żywotność systemu akumulatorowego, przed rozpoczęciem pracy w zimnych warunkach należy upewnić się, że akumulator ma normalną temperaturę pokojową.

TRANSPORT

Transport pilarki

1. Wyłącz pilarkę i wyjmij akumulator.
2. Podczas ręcznego przenoszenia pilarki łańcuchowej należy trzymać ją za przedni uchwyt, aby upewnić się, że maszyna jest ustawiona równolegle do podłoża.
3. W przypadku transportu piły w pojeździe należy ją zabezpieczyć i ustawić tak, aby zapobiec jej przemieszczaniu się lub uszkodzeniu.

1. Upewnij się, że akumulator jest w bezpiecznym stanie.
2. Podczas transportu akumulatora należy używać opakowania nieprzewodzącego prądu.
3. Znajdujące się w zestawie akumulatory litowo-jonowe podlegają wymogom przepisów dotyczących towarów niebezpiecznych.Baterie transportować tylko z nieuszkodzoną obudową. Baterie należy zapakować w taki sposób, aby nie przemieszczały się w opakowaniu.

KONSERWACJA PIŁY

Przestrzegać zaleceń konserwacji zawartych

w niniejszej instrukcji. Właściwe czyszczenie i konserwacja łańcucha piły oraz prowadnicy, jak również całej piły szczękowej redukuje szanse na wystąpienie szybkiego ruchu powrotnego. Skontrolować i zakonserwować piłę po każdym użyciu. Pozwoli to na wydłużenie trwałości piły. Po zmoczeniu podczas deszczu podczas pracy, urządzenie i akumulator należy wysuszyć przed przechowywaniem lub ładowaniem.

UWAGA: Naweł w przypadku prawidłowego ostrzenia, po każdym ostrzeniu rośnie ryzyko wystąpienia szybkiego ruchu powrotnego.

KONSERWACJA I PRZECHOWYWANIE PILARKI ŁAŃCUCHOWEJ

1. Wyjąć akumulator z piły:

• Kiedy nie jest używana
- Zanim pilarka zostanie przeniesiona z jednego miejsca do drugiego
- Przed serwisowaniem
- Przed zmianą akcesoriów lub przystawek, takich jak łańcuch piły lub osłona.

2. Skontrolować piłę przed i po każdym użyciu.

Sprawdź dokładnie pilarkę, czy osłona lub inna część nie została uszkodzona. Sprawdź ewentualne uszkodzenia, które mogą wpłynąć na bezpieczeństwo użytkownika lub działanie pilarki. Sprawdź pod kątem dopasowania lub połączenia części ruchomych. Sprawdź pod kątem pękniętych lub uszkodzonych części. Nie używaj pilarki łańcuchowej, jeśli uszkodzenie może wpływać na bezpieczeństwo lub działanie narzędzia. Uszkodzone narzędzie należy oddać do naprawy do autoryzowanego punktu serwisowego.

3. Należy ostrożnie obchodzić się z piłą łańcuchową.

• Łańcuch piły powinien być ostry i czysty oraz nasmarowany w celu zapewnienia bezpieczniejszej pracy.
• Przestrzegać zaleceń niniejszej instrukcji dotyczących ostrzenia łańcucha piły.
• Uchwyty powinny być suche, czyste i pozbawione śladów oleju i smaru.
• Sprawdzić i dokręcić wszystkie nakrętki i śruby.

4. W czasie serwisowania stosować jedynie identyczne części zamienne.

5. Gdy piła łańcuchowa nie jest używana, należy ją odpowiednio przechowywać.

• Na wysokości lub w zamkniętym miejscu niedostępnym dla dzieci.
  • W suchym miejscu
• Prowadnica i osłona łańcucha w miejscu.

Konserwacja prowadnicy

Aby zwiększyć żywotność prowadnicy, zalecane jest wykonywanie poniższych czynności konserwacyjnych.

Szyny prowadnicy, które utrzymują łańcuch powinny być czyszczone przed składowaniem narzędzia, bądź gdy okaże się, że prowadnica lub łańcuch są zabrudzone.

Szyny należy czyścić każdorazowo po zdjęciu łańcucha.

1. Remove drive cover and bar and chain. (see section ASSEMBLY)
2. Przy użyciu szczotki drucianej, śrubokręta lub podobnego narzędzia oczyść szyny prowadnicy z pozostałości.(Patrz Rys. P)
3. Upewnij się, że kanaliki olejowe są całkowicie wyczyszczone.

Warunki konserwacji łańcucha i prowadnicy:

• Piła tnie jedną stronę lub przy danym kącie.
• Wymagana jest siła, aby wykonać cięcie.
• Nieodpowiednia ilość dostarczanego oleju do prowadnicy i łańcucha.

Sprawdź stan prowadnicy każdorazowo po naostrzeniu łańcucha. Zużyta prowadnica może uszkodzić łańcuch i utrudniać przecinanie.

Po każdym użyciu, gdy urządzenie jest odłączone od źródła zasilania, oczyść prowadnicę i otwór koła napędowego z trocin.

Jeżeli górna część szyny jest nierówna, użyj płaskiego pilnika, aby uzyskać kwadratowe krawędzie i boki.

Zeszlifowane krawędzie szyny oraz kwadratowe boki

Rowek wyrobiony Rowek prawidłowy

Prowadnicę należy wymienić, gdy rowek jest wyrobiony, prowadnica jest wygięta lub pęknięta, bądź pojawi się nadmierne ciepło lub warkot szyn. Jeżeli wymiana jest konieczna, należy zastosować tylko prowadnicę wyszczególnioną w wykazie części dla tej pilarki, bądź na nalepce umieszczonej na pilarce

łańcuchowej.

WYMIANA/ODWRACANIE ŁAŃCUCHA PIŁY I PROWADNICY

Łańcuch piły wymienić, kiedy ząbki są zbyt mocno zużyte, aby można było je naostrzyć lub w przypadku zerwania łańcucha. Stosować tlyko łańcuch zamienny wymieniony w niniejszej instrukcji.

Przed naostrzeniem łańcucha sprawdzić prowadnicę. Zużyta lub uszkodzona prowadnica nie jest bezpieczna. Zużyta lub uszkodzona prowadnica nie jest bezpieczna, może uszkodzić łańcuch i utrudnić cięcie.

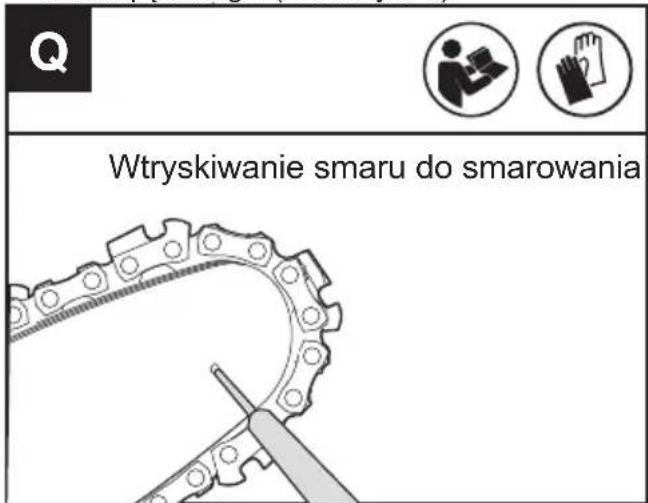

SMAROWANIE KOŁA NAPEDOWEGO

OSTRZEŻENIE: Podczas wykonywania naprawy lub czynności konserwacyjnych należy przez cały nosić okulary ochronne.

Przed wykonywaniem jakichkolwiek prac serwisowych lub konserwacyjnych należy odłączyć akumulator od pilarki.

UWAGA: Nie jest konieczne zdejmowanie łańcucha lub odłączanie prowadnicy w przypadku smarowania koła napędowego.

1. Wyczyść prowadnicę i koło napędowe.
2. Za pomocą smarownicy włóż końcówkę do otworu smarowania i wstrzyknij smar w takiej ilości, aby pojawił się on na zewnętrznej krawędzi koła napędowego. (Patrz Rys. Q)

Wtryskiwanie smaru do smarowania

1. Aby obracać kołem napędowym, zwolnij dźwignię zatrzymywania łańcucha i pociągnij ręką łańcuch do momentu, aż nieposmarowana strona koła pokryje się z otworem smarowania. Powtórz procedurę smarowania.

OSTRZENIE ŁAŃCUCHA PIŁY

OSTRZEŻENIE: Wyjąć akumulator z piły przed jej serwisowaniem. Może dojść do poważnych obrażeń lub śmierci w przypadku porażenia prądem elektrycznym lub kontaktu ciała z poruszającym się łańcuchem.

Krawędzie tnące łańcucha są ostre. Zakładać rękawice ochronne w czasie manipulowania łańcuchem.

Łańcuch powinien być zawsze ostry. Piła będzie cięła szybciej i bezpieczniej. Tępy łańcuch piły powoduje niepotrzebne zużycie koła łańcuchowego, prowadnicy łańcucha oraz silnika. Jeżeli należy dociskać łańcuch do drzewa i cięcie powoduje tylko powstawanie drobnych wiórów z nielicznymi większymi wiórami, oznacza to, że łańcuch piły jest tępy.

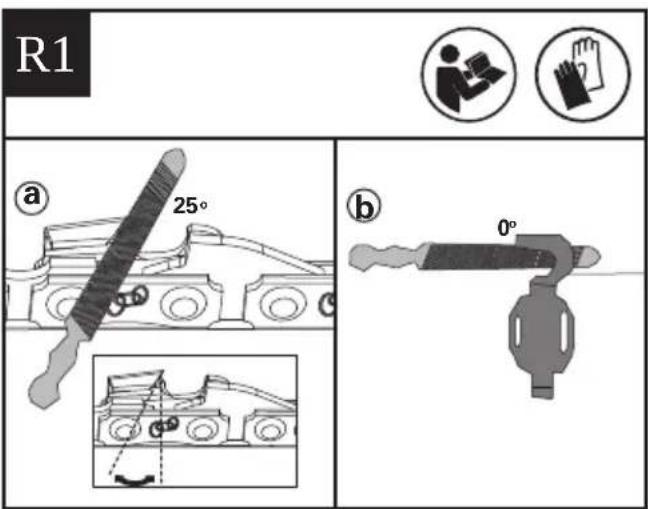

1. Przed ostrzeniem zwrócić uwagę na następujące kroki: ( Patrz Rys. R1)

a: Kąt zgłoszenia; b: pozycja pilnika.

Jak ostrzyć krajacze

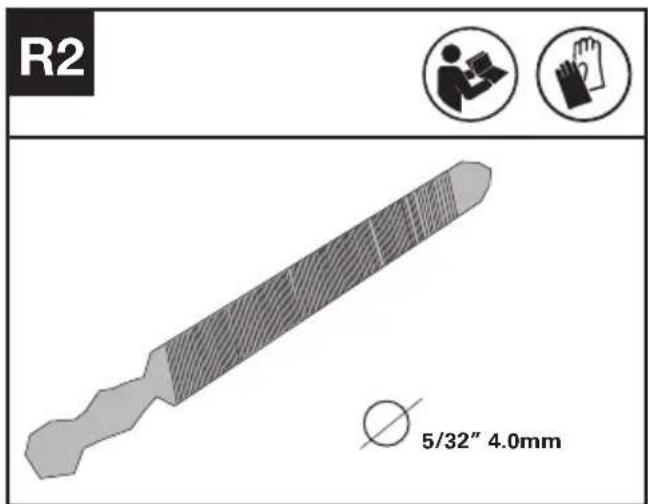

1. Przygotuj okrągły pilnik do ostrzenia zębów tnących. (Patrz rys. R2). Uwaga: Przed przystąpieniem do ostrzenia piły łańcuchowej należy mocno zacisnąć prowadnicę w imadle. Upewnij się, że łańcuch nie jest „przycięty” i może swobodnie poruszać się po prowadnicy. Sprawdź, czy łańcuch jest prawidłowo napięty. (Patrz rozdział: „Napinanie łańcucha”)

1. Zaostrz zęby tnące pilnikiem od wewnętrznej strony w kierunku na zewnątrz łańcucha. (Patrz rys. R3)

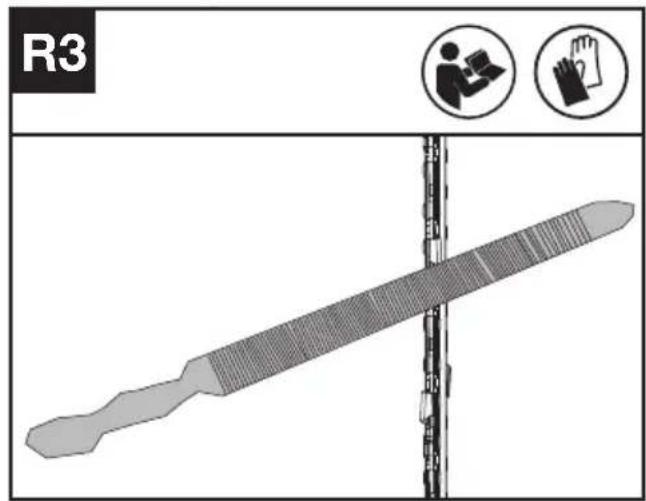

R3

1. Spiłuj wszystkie zęby tnące po jednej stronie prowadnicy.
2. Odwróć piłę i spiłuj wszystkie zęby tnące po przeciwnej stronie.
3. Upewnij się, że długość wszystkich zębów tnących jest taka sama. Aby zapewnić wydajne, bezpieczne i gładkie cięcie, spiłuj wysokość ogranicznika głębokości do 0,025" (0,65 mm). Upewnij się, że krawędź czołowa ogranicznika głębokości jest zaokrąglona. (Patrz rys. R4)

Ze względów bezpieczeństwa zaleca się, aby nie używać pilarki z wiązką akumulatora.

CZYSZCZENIE

1. Wyłącz pilarkę i wyjmij akumulator.
2. Nie używaj agresywnych detergentów ani rozpuszczalników. Po użyciu wyczyść maszynę wilgotną szmatką zamoczona w łagodnym detergencie.
3. Utrzymuj złącze akumulatora wolne od brudu i zanieczyszczeń oraz czyść je miękką i suchą szczotką lub ściereczką.
4. Nie rozpyłać wody na silnik i elementy elektryczne.
5. Nie używaj myjki ciśnieniowej do czyszczenia urządzenia.

PRZECHOWYWANIE

1. Przed przechowywaniem wyjmij akumulator z pilarki łańcuchowej.
2. Przechowuj pilarkę łańcuchową i akumulator w suchym i bezpiecznym miejscu, niedostępnym dla dzieci i innych osób nieupoważnionych. Zdejmij narzędzie tnące, jeśli nie jest używane przez dłuższy czas. \
3. Baterię należy przechowywać wyłącznie w temperaturze od 41°F (5°C) do 77°F (25°C). Na przykład nie zostawiaj akumulatora w samochodzie latem.
4. Po zamoczeniu w deszczu podczas pracy, urządzenie i akumulator powinny być wysuszone przed przechowywaniem lub ładowaniem. Wyjmij akumulator i włóż go ponownie, jeśli urządzenie nie będzie się włączać.

ROZWIĄZYWANIE PROBLEMÓW

W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej tabelce znaleźć można różne rodzaje błędów, możliwe ich przyczyny oraz właściwy sposób ich usuwania. Jeżeli za jej pomocą nie uda się zidentyfikować i usunąć usterki, pomocy należy szukać w punkcie serwisowym.

UWAGA: PRZED PRZYSTĄPIENIEM DO LOKALIZACJI USTERKI NALEŻY WYŁĄCZYĆ ELEKTRONARZĘDZIE I WYJĄĆ Z NIEGO AKUMULATOR.

Objawy Możliwa przyczyna Możliwe rozwiązanie
Piła łańcuchowa nie funkcjonuje.	Niski poziom naładowania akumulatora.Hamulec łańcucha jest w prawidłowej pozycji	Wymienić zestaw akumulatorków.Skontrolować, czy hamulec łańcucha znajduje się w pozycji1. W celu uzyskania następnych informacji należy zapoznać się z instrukcją obsługi rozdział HAMULEC ŁAŃCUCHA.
Piła łańcuchowa pracuje przerywając.	Użyto zbyt dużo nacisku podczas cięcia.Pilarka nie działa z pełną prędkością.Przegrzanie.Przerwa w zasilaniu.Wewnętrzny styk chwiejny.Uszkodzony spust przepustnicy.	Stosować mniejszy nacisk podczas cięcia.Umieść urządzenie w chłodnym, wietrznym miejscu, aby ją ostudzić.Zwrócić się do autoryzowanego punktu serwisowego.Zwrócić się do autoryzowanego punktu serwisowego.Zwrócić się do autoryzowanego punktu serwisowego.
Łańcuch piły jest suchy. Brak oleju w zbiorniku.Kanał wypływu oleju zapchany.		Napełnić olej.Zwolnić kanał wypływu oleju.
Hamulec przeciwodrzutowy/ hamulec wybiegu	Hamowanie łańcucha nie funkcjonuje	Zwrócić się do autoryzowanego punktu serwisowego
Łańcuch/szyna prowadnicy gorąca.	Brak oleju w zbiorniku.Kanał wypływu oleju zapchany.Napreżenie łańcucha za mocne.Łańcuch tępy.	Napełnić olej.Zwolnić kanał wypływu oleju.Nastawić napreżenie łańcucha.Łańcuch naostrzyć lub wymienić.
Piła łańcuchowa wyrywa, wibruje lub piłuje nie prawidłowo.	Łańcuch tępy.Łańcuch zużyty.Zęby piły wskazują w nieprawidłowym kierunku.Napreżenie łańcucha za małe.	Łańcuch naostrzyć lub wymienić.Łańcuch wymienić.Łańcuch piły zamontować na nowo z zębami w prawidłowym kierunku.tNastawić napreżenie łańcucha.

AKUMULATOR

Problemy Możliwe przyczyny Działania naprawcze

Lampka LED błędu Akumulator rozładowany Doładuj akumulator. Jeżeli akumulator nie ładuje się, skontaktuj się z przedstawicielem serwisowym.

Kwestia temperaturowa. Akumulator używaj w warunkach, gdzie temperatury są od -20°C do 45°C (-4°F do 113°F) dla rozładowania.

Inne Skontaktuj się z przedstawicielem serwisowym.

DANE TECHNICZNE

Typ KC300 KC300.X (3 - oznaczenie urządzenia, piły łańcuchowej)

	KC300 KC300.X**
Napięcie	60 V — Max. ***
Długość prowadnicy	40 cm
Prędkość łańcucha	24 m/s
Pojemność zbiornika oleju	190 ml
Podziałka łańcucha	0.325" LP
Stopień ochrony	IPX4
Waga urządzenia (bez akumulatora, lub prowadnicy i łańcucha)	3.7 kg

** X = 1-999, A-Z, M1-M9 są tylko dla różnych klientów, nie ma żadnych zmian związanych z bezpieczeństwem między tymi modelami.
*** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 60 V. Napięcie nominalne wynosi 54 V.

ZALECANE AKUMULATORY I ŁADOWARKI

Akumulatorki Amp	Ładowarki Amperage
KAC804 4.0 Ah KAC840 30 A

Zalecamy zakup akcesoriów z tego samego sklepu, który sprzedaż Ci narzędzie. Więcej informacji można znaleźć na opakowaniu akcesoriów. Personel sklepu może pomóc i zaoferować porady.

KOMBINACJE OSPRZĘTU TNĄCEGO

Przystawka tnąca

Prowadnica KAC331-16"

Łańcuch pilarki LP KAC301-16" 0,325"

Prowadnica KAC330-14"

Łańcuch pilarki LP KAC300-14" 0,325"

DANE TECHNICZNE AKUMULATORA (OPCJONALNIE)

Pasma częstotliwości dla Bluetooth 2400-2483.5 MHz
Maksymalna moc przesyłana dla Bluetooth	8 dBm

DANE DOTYCZĄCE HAŁASU I WIBRACJI

Wazone ciśnienie	L_pA = 88 dB(A)
akustyczne	K_pA = 3.0 dB(A)

Ważona moc akustyczna

L_wA = 99dB(A) K_pA = 3.0dB(A)

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:

Wartość przenoszenia	a_h < 3.6 m/s^2
	NiepewnośćK=1.5m/s ^2

Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń.

Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.

OSTRZEŻENIE: Wibracje oraz emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia:

Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.

Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.

Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania wszelkich drgań i hałasu urządzenia.

Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu.

Należy ZAWSZE używać ostrych dług, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach).

Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażzyć urządzenie w wyposażenie eliminujące wibracje i hałas.

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

DEKLARACJA ZGODNOŚCI

MY,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

On behalf of Positec declare that the product Opis Bezprzewodowa piła łańcuchowa Typ KC300 KC300.X (3 - oznaczenie urządzenia, piły łańcuchowej) Funkcja praca w lesie

jest zgodny z następującymi dyrektywami, 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC zmieniona przez 2005/88/EC

Dane jednostki notyfikowanej

Nazwa: Intertek Deutschland GmbH (jednostka notyfikowana 0905)

Nr certyfikatu: 22SHW1496-01

2000/14/EC zmieniona przez 2005/88/EC:

- Procedura oceny zgodności zgodna z Aneksem V Dyrektywy

- Moc dźwięku 99 dB(A)

- Deklarowana gwarantowana moc dźwięku 102dB(A)

Normy są zgodne z:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Osoba upoważniona do kompilacji pliku technicznego,

Nazwa Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

Zastępca głównego inżyniera, testowanie i

Certyfikacja

Positec Technology (China) Co., Ltd

5. Sortiranje trupca

Sortiranje trupca je rezanje trupca na komade. Važno je osigurati da su vam stopala čvrsta i da vam je težina ravnomjerno raspoređena na obje noge. Kad je moguće, trupac treba podići i poduprijeti pomoću grana, balvana ili klinova. Slijedite jednostavne upute za lakše rezanje.

Kada je trupac poduprt cijelom svojom dužinom kao što je prikazano na slici 3, reže se od vrha (predsortiranje), pri čemu izbjegavajte dodir s tlom jer će to uvelike smanjiti oštrinu lanca.

Fig.3

Kada je trupac poduprt na jednom kraju, kao što je prikazano na slici 4, odrežite 1/3 promjera s donje strane (postsortiranje) (1). Zatim napravite završni rez tako što ćete izvršiti postsortiranje (2) u smjeru prvog reza.
