BRUGSANVISNING KC300.9 KRESS

Tak, fordi du købte dette Kress Commercial-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale forhandler eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

TILSIGTET BRUG

Denne kædesav er beregnet til fældning af træer, beskæring, deling af træstubbe, udskæring af tømmer osv. Alle snit skal ske på tværs af træets årer. Produktet er udelukkende beregnet til savning i træ.

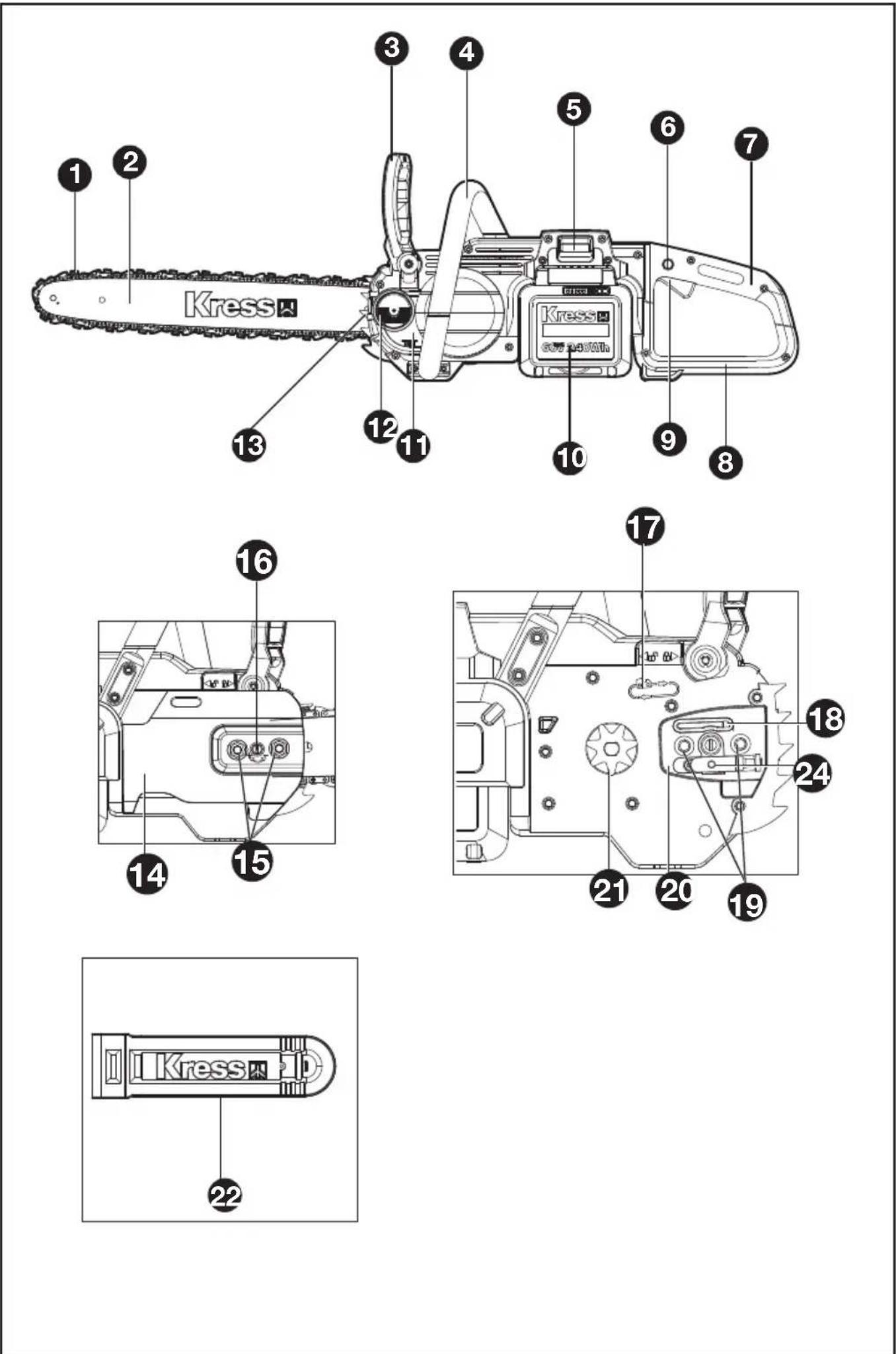

KOMPONENTLISTE

1. SAVEKÆDE

2. SVÆRD

3. HÅNDTAG TIL KÆDEBREMSE (HÅNDBESKYTTELSE)

4. FORRESTE HÅNDGREB

5. BUNDPLADE

6. LÅSEKNAP

7. BAGESTE HÅNDGREB

8. BAGERSTE HÅNDBESKYTTER

9. START-STOP-KONTAKT

10. BATTERIPAKKE *

11. OLIESTANDSVINDUE

12. OLIETANKDÆKSEL

13. KLOANSLAG

14. DREVDÆKSEL

15. SEKSKANTEDE M∅TRIKKER

16. SKRUE TIL KÆDESTRAMNING

17. RETNINGSSYMBOL FOR KÄEDEN

18. OLIEDYSE

19. STYREDUPPER TIL SVÆRD

20. BESKYTTENDE DÆKSEL

21. KÆDEHJUL

22. BESKYTTELSESSKEDE

23. SKRUEN∅GLE (SE FIG. A1)

24. STIFT TIL KÆDESTRAMNING

25. HUL TIL KÆDESTRAMNING (SE FIG A2)

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

DK

ORIGINAL BRUGSANVISNING SIKKERHEDSINSTRUKTIONER GENERELLE ADVARSLER I FORBINDELSE MED MASKINVÆRKT∅J

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som

følger med el-værktøjet. /

tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/elleralvorlige personskader.

Udtrykket "elværktøj" i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

1) ARBEJDSOMRÅDE
a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.
b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke maskinen i regnvejr eller fugtige omgivelser. Det kan øge risikoen for elektrisk stød. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.Hold batteriforbindelserne fri for snavs og afklip, og rengør dem med en blød og tør børste eller klud.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs.

Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.

b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er

farligt og skal repareres.

c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.

d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.

e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.

f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere.

g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

5) BRUG OG ANVENDELSE AF BATTERIVÆRKT∅J

a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed.

b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand.

c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand.

d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.

e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede

eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.

g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) SERVICE

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.

b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

1)

ADVARSELSHENVISNINGER TIL KÆDESAVE:

a) Hold alle legemsdele væk fra savkæden, når saven er tændt. Kontrollér at savkæden ikke berører noget, før saven startes. Når der arbejdes med kædesaven, kan et øjebliks uopmærksom medføre, at tøj eller legemsdele fanges af savkæden.

b) Hold fast i kædesaven med den højre hånd på det bageste håndgreb og med den venstre hånd på det forreste håndgreb. Holdes kædesaven fast på en anden måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås.

c) Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

d) Brug beskyttelsesbriller og høreværn. Det anbefales at bruge yderligere udstyr til beskyttelse af hoved, hænder, ben og fødder. Passende beskyttelsestøj reducerer kvæstelsesfaren fra omkringflyvende spånmateriale og tilfældig berøring af savekæden.

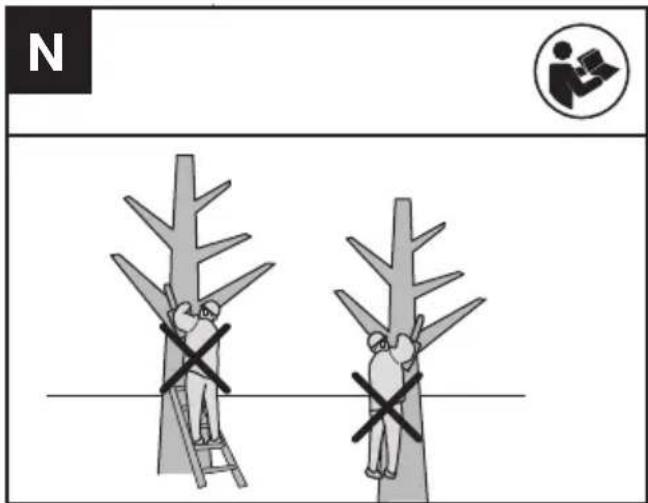

e) Brug ikke en motorsav i et træ, på en stige, på et tag eller på en ustabil støtteenhed. Bruges kædesaven på et træ, kan du blive kvæstet.

f) Sørg altid for at stå rigtigt og anvend kun kædesaven, når du står på fast, sikker og lige undergrund. Glat eller ustabil undergrund kan medføre, at man taber kontrollen over balancen og kædesaven, hvis man star på en stige.

g) Når der saves i en gren, der er under spænding, skal du regne med, at den fjedrer tilbage. Når spændingen frigøres i træfibrene, kan den spændte gren ramme den person, der bruger saven, og/eller du taber kontrollen over kædesaven.
h) Vær særlig forsigtig, når der saves i undertræ og unge træer. Det tynde materiale kan sættes sig fast I savkæden og slå på dig eller bringe dig ud af ligevægt.
i) Bær kædesaven i det forreste greb med stillestående savkæde og med bagudvisende styreskinne. Kædesaven skal altid være forsynet med beskyttelsesafdækning, når den transporteres eller lægges til opbevaring. Omhyggelig omgang med kædesaven forringer sandsynligheden for tilfældig berøring af savkæden, mens den er i gang.
j) Overhold instrukserne for smøring, kædespænding og skift af tilbehør. En kæde, der er spændt eller smurt forkert, kan enten gå i stykker eller øge risikoen for tilbageslag.
k) Sav kun i træ. Brug kun kædesaven til arbejde, den er beregnet til – Eksempel: Brug ikke kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Brug af kædesaven til formål, den ikke er beregnet til, kan føre til farlige situationer.
I) Prøv ikke på at fælde et træ før du er helt klar over farerne herved og hvordan du undgår dem. Der er risiko for alvorlig tilskadekomst for både bruger og personer i nærheden under træfældning.
m) Følg alle vejledningerne, når fastklemte materialer ryddes, og når motorsaven opbevares eller serviceres. Sørg for, at afbryderen er slukket, og at batteripakken er fjernet. Uventet start af motorsaven, når fastklemte materialer rydde eller når motorsaven serviceres, kan føres til alvorlige personskader.
n) Det anbefales, at førstegangsbrugere - som minimum - øver sig i at save bjælker på en bug eller et stativ.
o) Det anbefales, at savkæden slibes og vedligeholdes af et godkendt servicecenter.

Tilbageslag kan optræde, hvis spidsen på styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet. En berøring med skinnespidsen kan i nogle tilfælde fore til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven.

Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren befinder sig.

Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver

alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser. Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende:

a) Hold fast i saven med begge hænder, så tommelfinger og fingre omslutter kædesavens greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven.
b) Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer.
c) Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag.
d) Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.

YDERLIGERE RISICI

Selv med den tilsigtede anvendelse af apparatet er der altid yderligere risici, som ikke kan forhindres. Ifølge apparatets type og konstruktion kan følgende potentielle farer opstå:

• Kontakt med sværdets uafskærmede savtænder (skæringsfarer)
• Adgang til den roterende savkæde (skæringsfarer)
• Uforudset, pludselig bevægelse af styrestangen (skæringsfarer)
• Dele der slynges ud fra savkæden (skærings-/injektionsfarer)
• Dele af arbejdsstykket der slynges ud
• Hudkontakt med olien
• Høretab, hvis der ikke anvendes høreværn under arbejde

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse

fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Opbevar batterisæt på et rent og tørt sted.
g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.
j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
I) Brug kun det korrekte batteri til udstyret.
m) Batterisættet skal opbevares utilgængeligt for børn.
n) Opbevar den originale produktlitteratur til fremtidig brug.
o) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
p) Bortskaffes på en miljørigtig måde.
q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
r) Hold batteriet væk fra mikrobølgeovne og højt tryk.

BRUGERVEJLEDNING - KRAV TIL TRÅDL∅ST PRODUKT

a) Brugen af denne enhed er underlagt følgende to betingelser:
(1) This device may not cause harmful interference, and
(2) denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.
b) Forsigtig: Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er accepteret af den part, der er ansvarlig for overholdelsen, kan ugyldiggøre brugerens ret til at bruge udstyret.
c) BEMÆRK: Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi og kan, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil

forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens på radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at rette op på interferensen ved hjælp af en eller flere af følgende foranstaltninger:

• Drej eller flyt modtagerantennen.
• ∅g afstanden mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
• Henvend dig til en forhandler eller en erfaren radio-/tv-tekniker for assistance.

GEM DISSE INSTRUKTIONER

Instruktioner omhandlende de passende teknikker for basal fældning, afkvistning og krydsklipning

1. Fældning af træer

Udføres tilskærings- og fældearbejdet af to eller flere personer på samme tid, skal afstanden mellem de personer, der fælder og tilskærer, være mindst den dobbelte højde på det træ, der fældes. Under fældningen skal man være opmærksom på, at andre personer ikke udsættes for fare, at de ikke rammes af forsyningsledninger og at der ikke opstår tingskader. Kommer et træ i berøring med en forsyningsledning, kontaktes energiforsyningsselskabet med det samme.

Ved savearbejde på skråninger skal brugeren af kædesaven opholde sig højere oppe end det træ, der skal fældes, da træet sandsynligvis ruller eller glider ned ad skråningen efter fældningen.

Før fældningen bør der være planlagt en flugtvej og evt gjort fri. Flugtvejen bør strække sig tilbage og diagonal til bagsiden af den forventede linje for faldet som illustreret i Figur 1.

Før træet fældes, skal der tages højde for træets naturlige hældning, positionen af de største grene og vindretningen for at kunne vurdere træets faldretning.

Snavs, sten, löse barkstykker, søm, klammer og tråd skal fjernes fra træet.

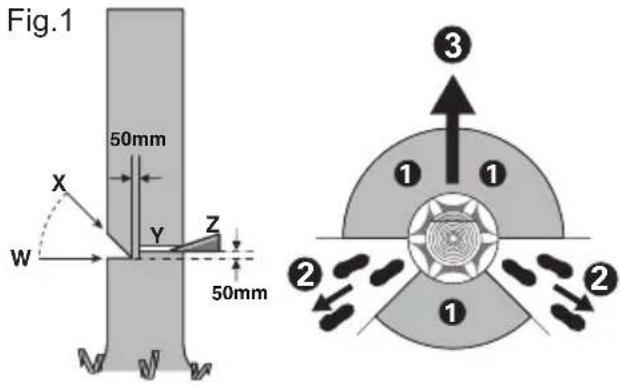

2. Kærvsnit gennemføres

Lav snittet 1/3 af træets diameter, vinkelret på retningen for faldet som illustreret i Figur 1.

Gennemfør først et vandret kærvsnit (W) forneden.

3. Fældesnit gennemføres

Lav fældesnittet mindst 50 mm højere end det horisontale tværsnit (Y) som illustreret i Figur 1. Udfør et fældesnit parallelt med det vandrette kærvsnit. Sav kun fældesnittet så dybt, at der bliver et holdestykke af stammen tilbage (fældeliste), der virker som et hængsel. Holdestykket forhindrer, at træet drejer sig og falder i den forkerte retning. Sav ikke holdestykket over.

Når fældesnittet nærmer sig holdestykket, bør

træet begynde at falde. Skulle det vise sig, at træet muligvis ikke falder i den ønskede retning eller hælder tilbage, hvorved savkæden kommer i klemme, afbrydes fældesnittet; brug kiler af træ, plast eller aluminium (Z) for at åbne snittet og omlægge træet i den ønskede faldlinje (⑧

Når træet begynder at falde, fjernes kædesaven fra snittet, hvorefter den slukkes og lægges fra, før det farlige område forlades ad den planlagte flugtvej

②Vær opmærksom på nedfaldende grene og undgå at snuble. (Se Fig. 1)

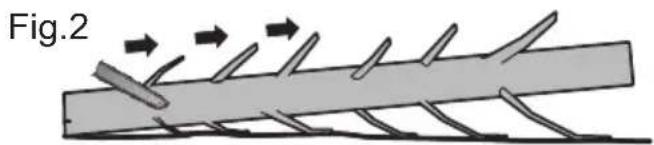

Ved afgrening forstås at grene fjernes fra fældede træer. Store grene, der vender nedad og som støtter træet, skal i første omgang blive stående. Fjern de små grene med ét snit som illustreret i Figur 2. Grene, der er under spænding, bør saves nedefra og op for at undgå, at savkæden sætter sig i klemme.

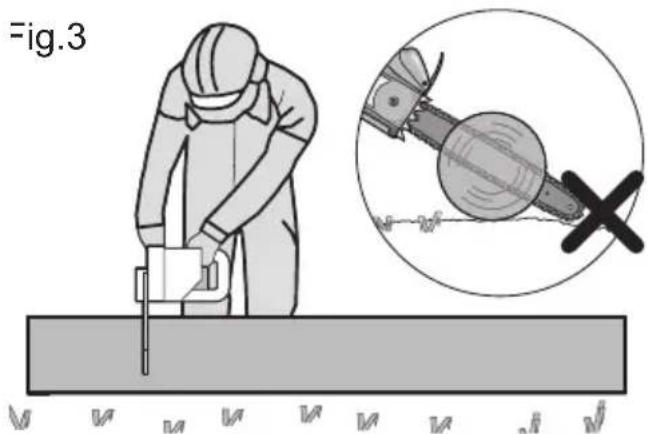

5. Træstamme afkortes

Herved forstås, at det fældede træ deles i afsnit. Sørg for at stå sikkert og at legemsvægten er fordelt jævnt på begge fødder. Hvis det er muligt, bør stammen understøttes af grene, bjælker eller kile. Overhold de nemme instruktioner for let savning. Når stammen er støttet langs hele dens længde, som illustreret i Figur 3, er den skåret fra toppen (overbuk), undgå kontakt med jorden, da dette vil reducere savkædens skarphed.

Fig.3

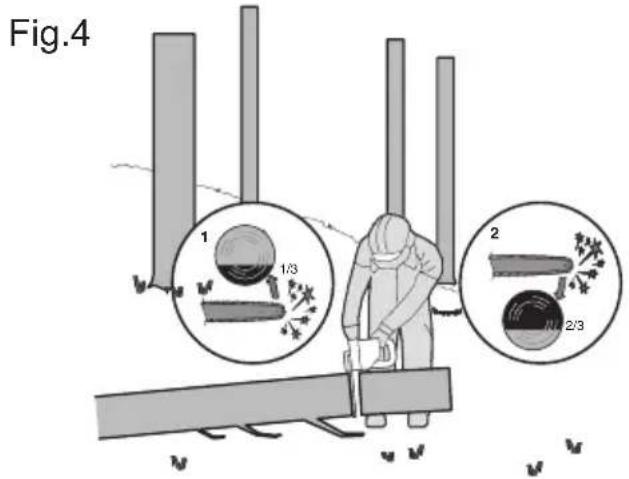

Når stammen er støttet i den ene ende, som illustreret i Figur 4, skæres 1/3 af diameteren fra undersiden (underbuk) (1). Derefter laves det sidste snit ved overbukning (2), som møder det første snit.

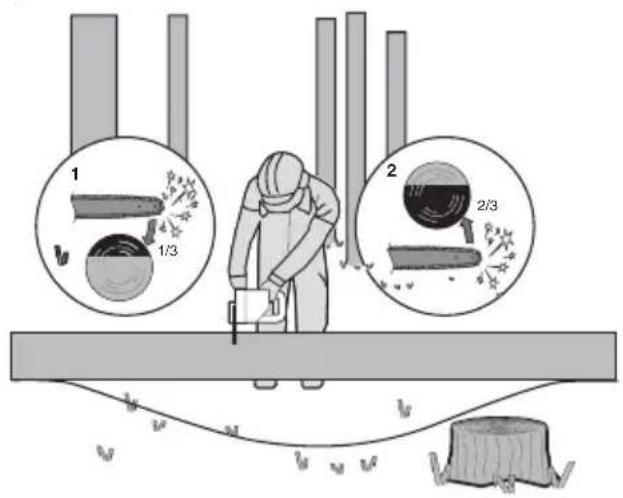

Når stammen er støttet i begge ender, som illustreret i Figur 5, skæres 1/3 af diameteren fra toppen (overbuk) (1). Derefter færdiggøres snittet ved underbuk (2) af de nedre 2/3 til at møde det første snit. .

Fig.5

1 2 1/3 2/3

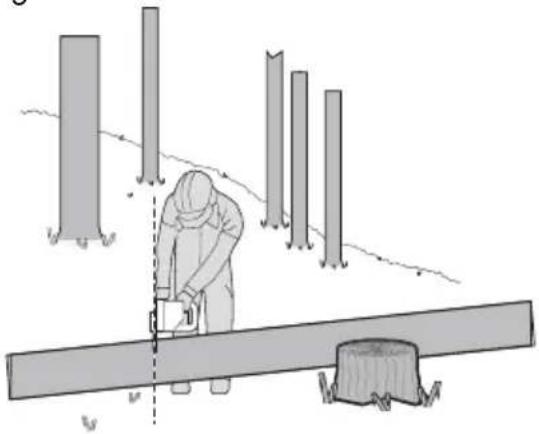

Stå altid på den opadgående side ved afkortning på en skråning som illustreret i Figur 6. For at have helt kontrol over situationen, när stammen „saves igennem“, reduceres trykket for enden af snittet, uden at det faste greb løsnes fra kædesavens håndgreb. Sørg for, at savkæden ikke berører jorden.

Når snittet er færdigt, skal man vente, til savkæden står helt stille, før kædesaven fjernes. Sluk altid for kædesavens motor, før der skiftes fra træ til træ.

Fig.6

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Advarsel
	Bær høreværn
	Bær øjenværn
	Bær støvmaske
	Brug altid begge hænder ved betjening af kædesaven.
	Pas på tilbageslag fra motorsaven, og undgå kontakt med spidsen på sværdet
	Bær hjelm
	Bær beskyttelseshandsker

	Lithium-ion-batteri. Dette produkt er markeret med symbolet “samlet separat” med alle batteripakker og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Må ikke brændes.
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Miljøvenlig bortskaffelse. Udtjente elektriske apparater må ikke bortskaffes sammen med almindeligt affald, men skal bortskaffes separat. Afhændelse på godkendte genbrugsstationer er gratis. Ejeren af udtjente apparater er ansvarlige for at bringe dem til disse indsamlingssteder eller til lignende steder. Med denne personlige indsats bidrager du til genanvendelse af værdifulde råvarer og behandling af giftige stoffer.
	Lås
	Låse

SAMLING OG BETJENINGS

Noter: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

MONTERING

WARNING! Installer ikke batteriet, før den er helt samlet.

Brug altid handsker, när du håndterer med savekæden.

MONTERING AF SVÆRD OG SAVEKÆDE

1. Pak forsigtigt alle delene ud. Fjern drevdækslet ved at dreje de sekskantede møtrikker mod uret.. (Se Fig. A1)

A1 23

1. Læg kædesaven fra på en lige flade.
2. Brug kun originale Kress kæder eller dem der er anbefalet til denne model.
3. Sæt kæden i rillen rundt om savsværdet. Sørg for, at kæden sidder i den rigtige køreretning. Dette kan ses på kædeikonet og på kæderetningssymbolet, der findes på savens kabinet.
4. Læg kæden omkring kædehjulet, så de to styredupper til sværdet passer ind i udfræsningen på sværdet. Kontroller, at hullet til kædestramning passer på stiften til kædestramning. (Se fig. A2)

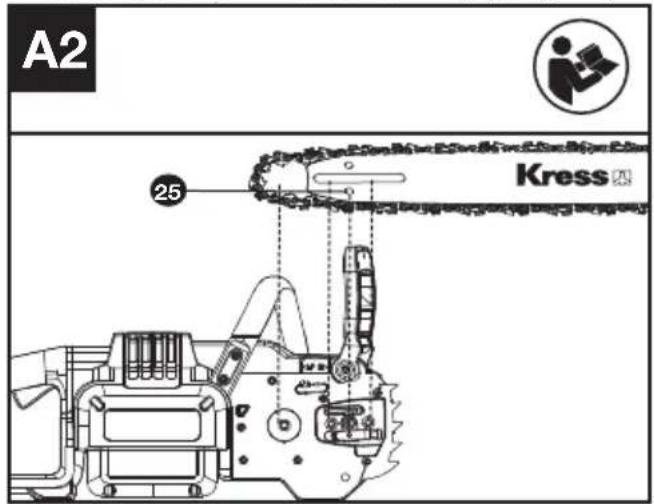

A2 25 Kress

1. Sørg for at alle dele sidder korrekt, hold kæde og styrestang I vandret position. Kontrollér at alle savtænderne sidder korrekt fast på kæden. (Se Fig. A3), undgå et knæk (kink) som vist i Fig. A4. Hvis et knæk indtræffer, loft da op i kæden ved sværdet, lige fremfor knækket og træk knækket væk.

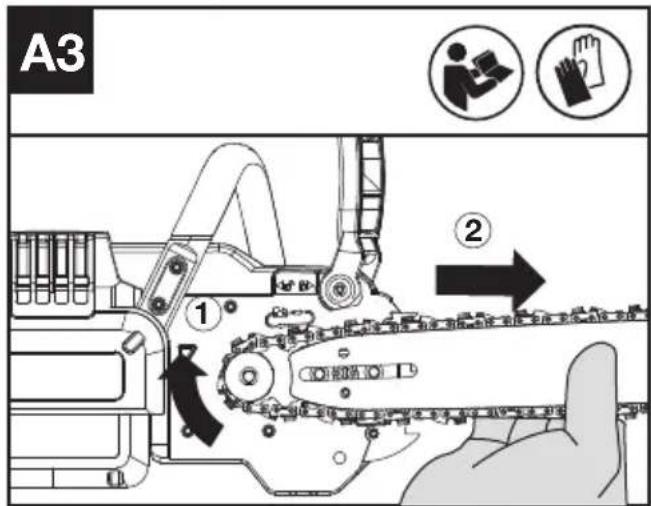

A3 ① ②

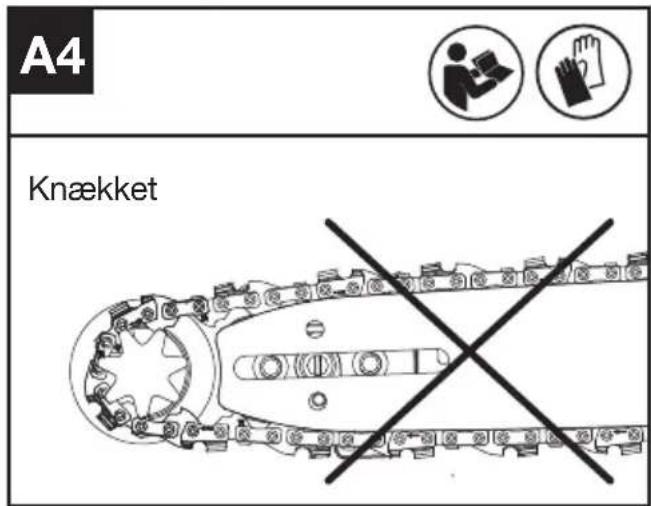

A4 Knækket

BEMÆRK: Kæden skal kunne rotere gnidningsløst og ikke have nogen knæk.

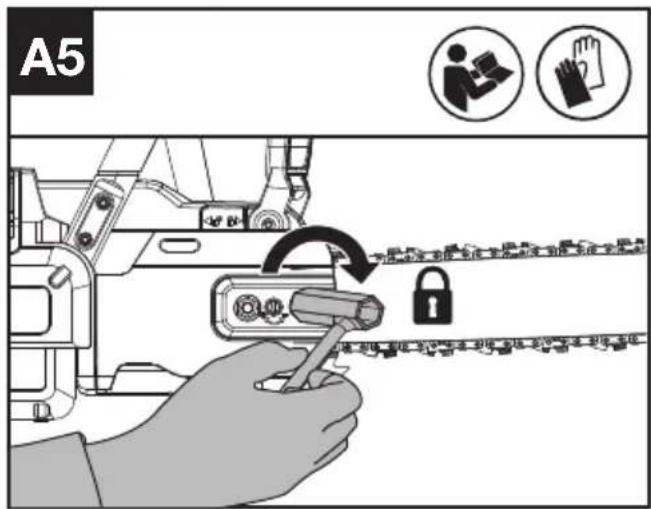

1. Sæt drevdækslet på, og fastspænd dækslet ved at dreje de sekskantede møtrikker med uret, indtil dækslet er lettere fastspændt. (Se Fig. A5)

A5

PAS PÅ! Kæden er endnu ikke stram. Stramning af kæde skal ske som beskrevet under "Stramning af kæde". Kontroller nu at n er korrekt spændt.

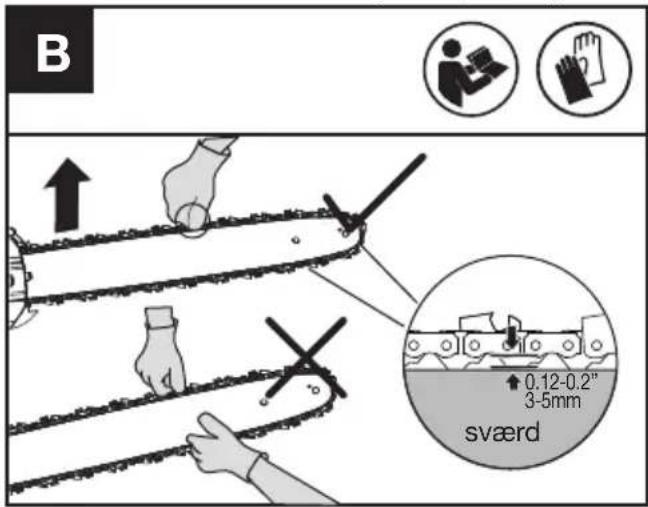

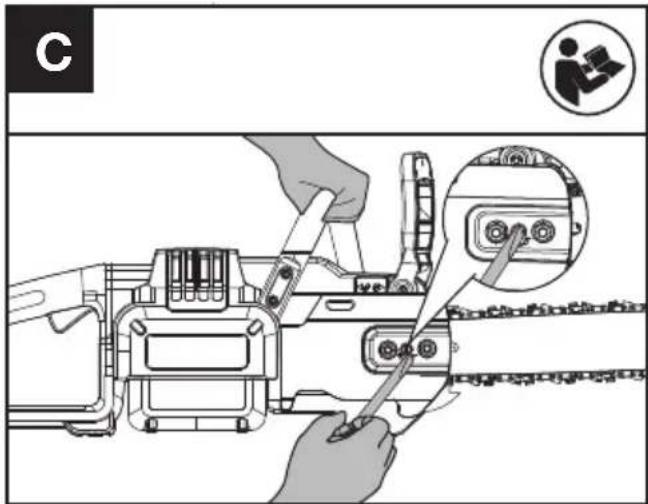

STRAMNING AF KÄEDEN (Se Fig. B, C)

B 0.12-0.2" 3-5mm sværd

C

1. Løsn møtrikkerne på drevdækslet med nøglen som vist i Fig. A1. Husk at lade drevdækslet blive siddende på.
2. Løft dækslet til sværdets kæde, og drej spændeskruen i urets retning med en skruenøgle. Spænd spændeskruen, indtil kæden er spændt rigtigt og stadig let kan bevæges (se fig. B og C).
3. Spænd møtrikkerne på drivdækslet med en skruenøgle som vist i A5, indtil det er spændt fast.
4. Dobbelttjek, at kæden er strammet ordentligt med skruen til kædestramning. Den rigtige kædespænding er nået, när kæden (med et let træk) midt på sværdet kan hæves med cirka halvdelen af drevleddets dybde. Dette gøres ved at bruge den ene hånd til at hæve kæden mod maskinens vægt.

BEMÆRK: Kæden bliver med tiden løs, når den bruges, så dens spænding reduceres. Når kæden bliver løs, skal du skrue de sekskantede møtrikker helt af eller dreje møtrikkerne tre hele omgange mod uret. Stram derefter kæden igen, og spænd møtrikkerne for at indstille kædestramningen korrekt ved at gentage trin 1-4 ovenfor.

ADVARSEL:

• Fjern batteriet fra værktøjet før justering af kædespændingen.
• De skærende kanter på kæden er skarpe. Brug beskyttelseshandsker, när du håndterer kæden.
• Oprethold altid korrekt kædespænding. En løs kæde øger risikoen for tilbageslag. En løs kæde kan springe ud af sværdets rille. Dette kan skade operatøren og beskadige kæden. En løs kæde vil forårsage, at kæde, sværd og tandhjul hurtigt opslides.

BEMÆRK: Kæden er spændt korrekt når den kan løftes op fra sværdet og kædeleddet er indenfor rillen af sværdet.

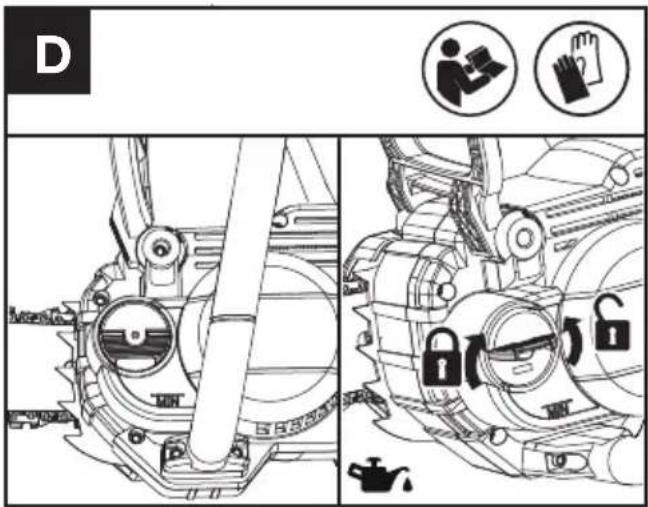

KÆDESM∅RING (Se Fig. D)

D MIN LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB320 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LEB 58.56.2014 LAWA

BEMÆRK: Kædesaven er ikke fyldt med kædesavsolie ved leveringen. Det er derfor vigtigt, at kædesaven fyldes med olie, før oges i brug. Start aldrig kædesaven uden og kædeolie eller lade oliebeholderen blive la dette vil medføre alvorlig skade på aktet.

BEMÆRK: Kædens levetid og skærekapacitet afhænger af optimal smøring. Derfor bliver kæden automatisk olieret under drift.

FYLD OLIETANKEN:

ADVARSEL: Fjern batteriet inden olietanken fyldes.

1. Stil kædesaven fra på et egnet underlag med olietankdækslet opad.
2. Rengør området omkring påfyldningsskruen med en klud og skru skruen af ved at skrue den mod uret.
3. Tilføj sværd- og kædeolie indtil beholderen er fuld.
4. Sørg for at der ikke kommer snavs ned i olietanken, skru påfyldningsskruen på med hånden indtil den sidder stramt, ved at skrue med uret.

Det er vigtigt at bruge stang- og kædesmøremiddel (ikke inkluderet) der er

lavet til at virke ved et bredt temperaturområde, uden et krav om fortynding. Brug ikke beskidte olier, der enten er brugte eller kontaminerede. Dette kan forårsage skader på stangen eller kæden. Brug af forkert olie medfører, at garantien bortfalder. Må ikke sluges. Hvis slugt, tilkald straks en læge. Opbevares utilgængeligt for børn. Opbevares væk fra varme eller åben ild.

KONTROL AF OLIE-AUTOMATIK

Funktionen af den automatiske kædesmøring kan kontrolleres ved at tænde for saven og holde savens spids mod et stykke karton eller papir, der er anbragt på jorden. Hvis der opstår et større oliespor, arbejder olieautomatikken rigtigt. Hvis der ikke ses noget oliespor, selv om olietanken er fyldt op, læs da under „Fejlsøgning“ eller kontakt Kress-serviceafdelingen. BEMÆRK: Det kan tage længere tid (mere end 1 minut), før end pumpen trækker olie ind, hvis saven er helt ny, eller hvis den ikke har været brugt i en længere periode.

ADVARSEL: Kæden må ikke røre jorden. Hold en sikker afstand på 15 cm.

AFPR∅V KÆDESAVEN OG BATTERIET F∅R BRUG

AFPR∅VNING AF BETJENINGSANORDNINGERNE LÅSEKNAP OG HASTIGHEDSREGULERING

1. Fjern batteripakken.
2. Tryk hastighedsreguleringen ind. Hvis hastighedsreguleringen kan trykkes ind, er låseknappen defekt. Brug ikke kædesaven, og kontakt serviceagenten.
3. Tryk først låseknappen ind, og tryk derefter hastighedsreguleringen ind.
4. Slip hastighedsreguleringen og låseknappen. Hvis hastighedsreguleringen eller låseknappen sidder fast og ikke kan gå tilbage til deres oprindelige positioner, Brug ikke kædesaven, og kontakt serviceagenten.

BETJENINGSVEJLEDNING

F∅R DU BRUGER DIT LEDNINGSFRIE VÆRKT∅J

ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen.

Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare.

BEMÆRK: Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm. Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader.

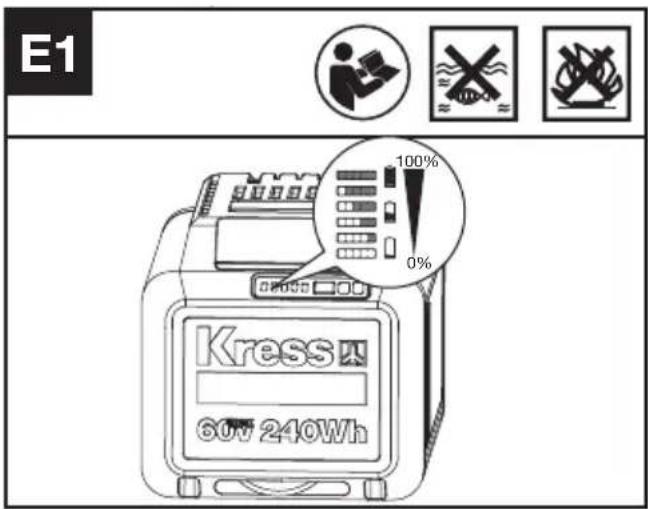

TJEK AF BATTERINIVEAUETS TILSTAND (SE

FIG. E1)

E1 Kress 60V 240Wh 100% 0%

Inden produktet startes eller efter brug, skal du trykke på strømtestknappen på batteripakken for at se batteriniveauet.

BEMÆRK: Fig. E1 gælder kun for batteripakken med batteriindikatorlampen.

Bemærkninger	LED-lys Batteritilstand
Fem grønne lys er tændt.		80% ≤ Effektniveau ≤ 100%
Fire grønne lys er tændt.		60% ≤ Effektniveau < 80%
Tre grønne lys er tændt.		40% ≤ Effektniveau < 60%
To grønne lys er tændt.		20% ≤ Effektniveau < 40%
Et grønt lys er tændt.		10% ≤ Effektniveau < 20%
Et grønt lys blinker.		0% ≤ Effektniveau < 10%

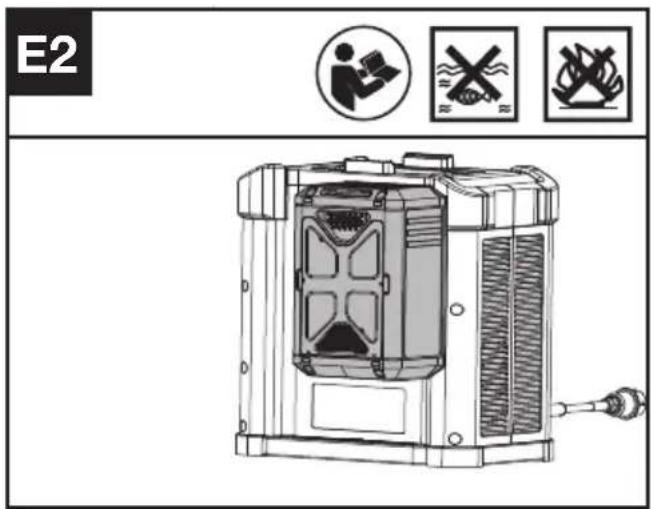

OPLAD BATTERIET (Se Fig. E2)

Li-ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb. Batteriet skal være helt opladet før første brug.

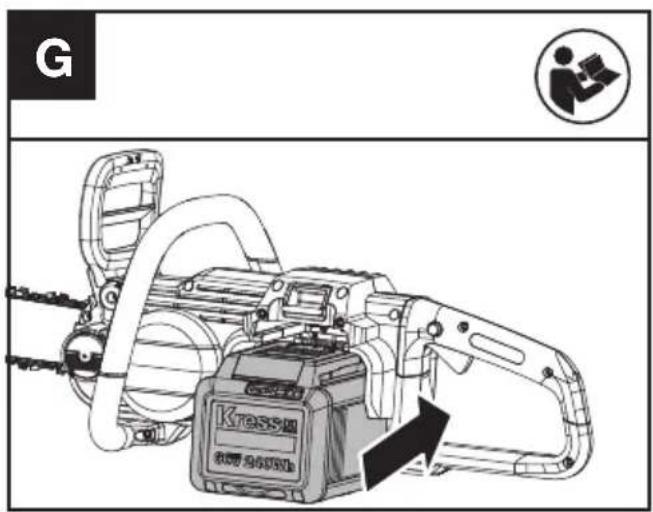

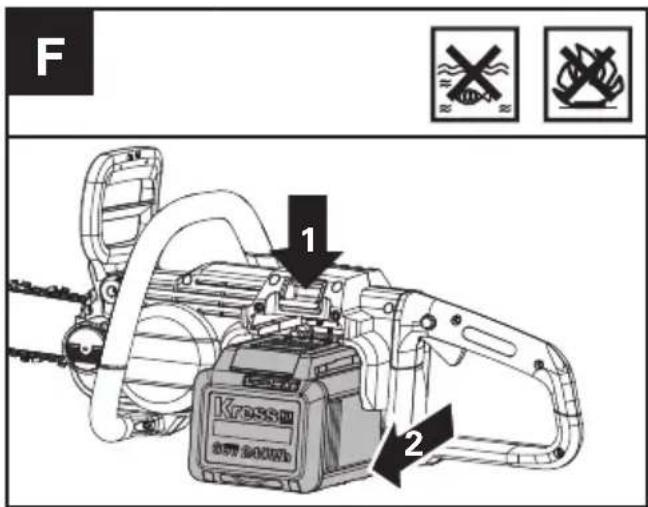

SÅDAN FJERNES ELLER ISÄETTES BATTERIENHEDEN (SE FIG. F.G)

F 1 2

G Kressi

Tryk på udløserknappen til batteripakken for at tage

batteripakken ud af værktøjet. Når batteripakken er blevet ladet op, skal den sættes i batterirummet. Det er nok med et enkelt og let tryk. Kontroller, at batteriet sidder helt fast.

BEMÆRK: Når du tager batteripakken af, skal du holde godt fast i den, så du ikke taber den.

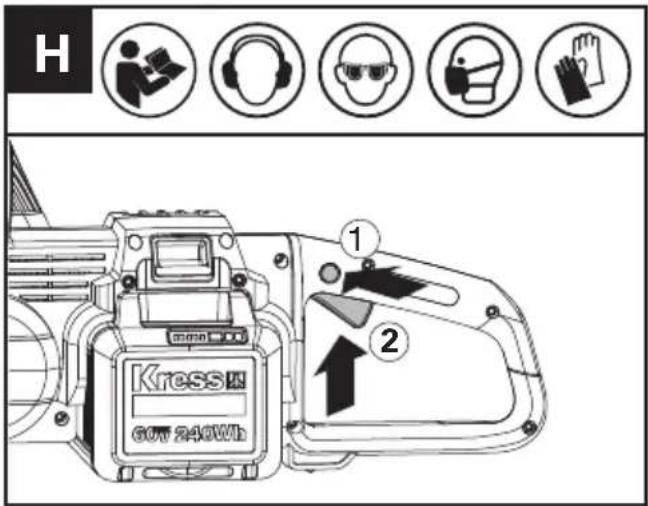

Tænd og sluk (SE FIG. H)

H Kressi 60V 240Wh 1 2

OBS: Kontroller batteriet, inden du bruger dit ledningsløse værktøj. Anvend kun batterier, der er angivet i tilbehørsafsnittet.

For at tænde værktøjet skal du trykke på låseknappen. Tryk derefter hastighedsreguleringen helt ind, og hold den inde. Låseknappen kan nu slippes. Hvis saven ikke fungerer, skal du læse afsnittet KÆDEBREMSEHÅNDTAG nedenfor. Slip hastighedsreguleringen for at slukke for saven. BEMÆRK: Kædebremsen skal være slået fra, for at saven kan tændes.

HÅNDTAG TIL KÆDEBREMSE (Se Fig. I)

Klik ②→① Klik ②←①

Håndtaget til kædebremsen er en sikkerhedsmekanisme, der aktiveres via forreste håndskærm, når der sker tilbageslag. Kæden stopper omgående.

Følgende funktionskontrol bør udføres med regelmæssige mellemrum. Træk den forreste håndskærm mod operatøren (position ①

) for at deaktivere kædebremsen. For at aktivere kædebremsen skubbes forreste håndskærm fremad (position 2).

NOTE:

1. If the saw is unable to start, even though it is assembled properly and working with fully charged battery packs, then you should check if the chain brake lever is in the correct position (position ①).
2. . *Når kædebremsen aktiveres, skal savkæden stoppe øjeblikkeligt. Hvis savkæden ikke stopper, eller hvis den tager tid om at stoppe, må du ikke længere bruge saven. Kontakt serviceagenten.

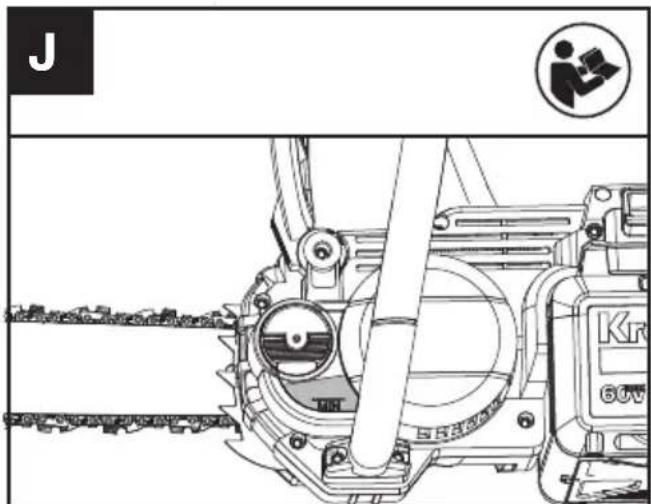

ARBEJDE MED KÆDESAVEN

VIGTIGT: Er olietanken fyldt på? Kontrollér olieniveauet, før savearbejdet påbegyndes og hereafter med regelmæssige mellemrum under savearbejdet. (Se Fig. J) Påfyld olie, når olieniveauet har nået underkanten i kontrolvinduet. Tankvoluminet rækker til ca. 12 minutter, afhængigt af antallet af pauser og arbejdets intensivitet. Kontroller kædespændingen på nye kæder ca. hver 10ende minutter.

(1) Montér batteriet i maskinen.
(2) Sørg for at det afsnit af stammen der skal skæres ikke ligger på jorden. Hvis du saver i træ, som ligger på jorden, må du ikke save hele vejen igennem det, så kæden kommer i kontakt med underlaget. Vend træet for at lave det afsluttende snit.

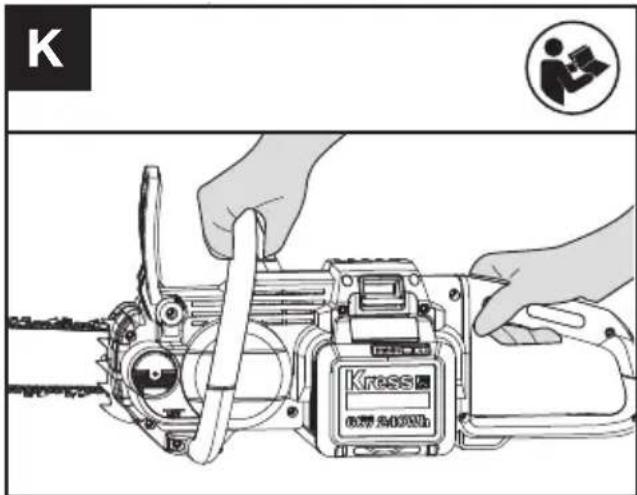

(3) Brug begge hænder til at holde på saven. Brug altid venstre hånd til at holde på det forreste håndtag og højre hånd på det bageste håndtag. Brug et fast greb. Tommelfingre og fingre skal vikles omkring savens håndtag. (Se Fig. K)

K Kress 6.0V 300Wh

(4) Sørg for at du har solidt fodfæste. Spred fødderne med en skulderbreddes afstand. Fordel vægten jævnt på begge fødder.
(5) Når du er klar til at lave et snit, skal du trykke sikkerhedsknappen helt ind med din højre tommelfinger og trykke hastighedsreguleringen ind. Dermed tændes saven. Slip hastighedsreguleringen for at stoppe saven. Lad saven opnå fuld hastighed, inden du begynder at save.
(6) Når du starter med at save, skal du placére den bevægende kæde mod træet. Hold saven fast på stedet for at undgå mulig hoppen eller skøjten (sidelæns bevægelse) af saven.
(7) Før saven mod træet med et let tryk med din venstre arm. Tryk ikke saven hårdt mod træet, men lad den selv arbejde sig igennem det. Motor bliver overbelastet og kan brænde sammen. Den vil gøre arbejdet bedre og mere sikkert med den belastning, som den er udformet til.
(8) Fjern saven fra savesporet, mens saven kører med fuld hastighed. Slip hastighedsreguleringen for at stoppe saven. Kontroller, at kæden er holdt op med at rotere, før du stiller saven fra dig.
(9) Fortsæt med at træne på en sikker arbejdsplads indtil du er blevet fortrolig med det og nemt kan save med en glidende bevægelse og konstant savehastighed.

SIKKERHEDSUDSTYR MOD TILBAGESLAG PÅ DENNE SAV

Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav.

De følgende trin vil reducere risikoen for tilbageslag.

• Brug begge hænder til, at holde saven når den kører. Hold ordentligt fat om saven. Hold dine tommeltotter og fingre fast om håndtagene.
• Hold alle sikkerhedsdelene på plads på saven. Sørg for, at de virker ordentligt.
• Ræk ikke for langt og sav ikke over skulderhøjde.
• Stå fast på jorden med dine fødder, og hold hele tiden balancen.
• Stå lidt på venstre side af saven. Dette gør, at din krop ikke er i direkte linje med saven.
• Lad ikke sværdets spids røre ved noget som helst,

når kæden roterer.

• Prøv aldrig at skærer gennem to stammer på samme tid. Sav kun én logfil ad gangen.
• Undgå, at begrave næsen af sværdet, eller bore næsen af sværdet ind i et træ. Denne type savning er udelukkende for uddannede fagfolk.
• Hold øje med om træet bevæger sig eller om der er andre kræfter der kan klemme kæden.
• Vær ekstrem forsigtig, når du igen begynder at save i et snit.
• Brug kun kæder med lav risiko for tilbageslag og det sværd, som fulgte med maskinen, eller som anbefales som reservedele.
• Brug aldrig en døv eller løs savkæde. Sørg for, at savkæden altid sidder stram og altid er skarp.

SÅDAN BRUGER DU SAVEN SIKKERT

1. Sørg for at stå sikkert under savearbejdet.

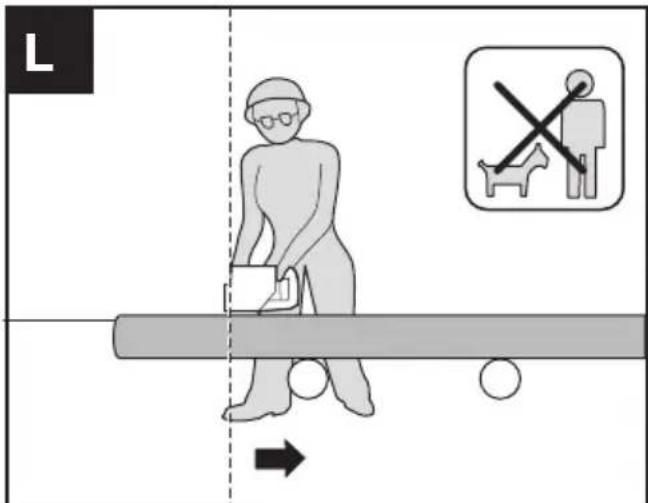

2. Hold saven på højre side af din krop (Se Fig. L).

L →

1. Kæden skal køre for fuld hastighed, før den rammer træet.
2. Brug spænder til at fastgøre kædesaven til træet.

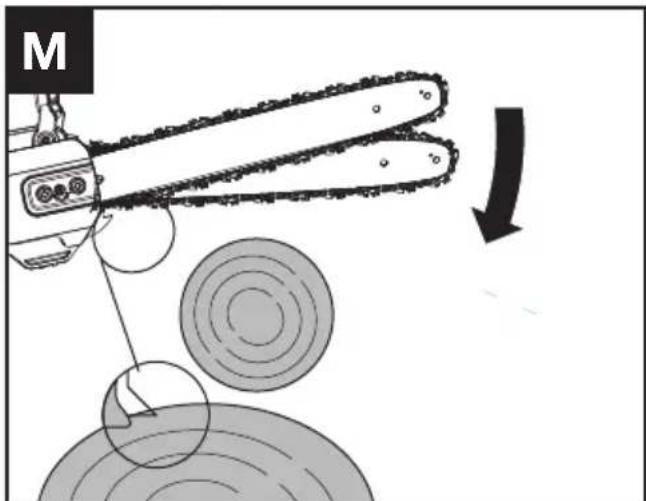

3. Brug barkstødet til at etablere et punkt, som saven kan vippes omkring under savningen. (Se fig. M).

M

1. Brug aldrig kædesaven med udstrakte arme. Forsøg ikke at save i vanskeligt tilgængelige steder eller mens du står på en stige. (Se Fig. N).

N i

Brug aldrig motorsaven over skulderhøjde.

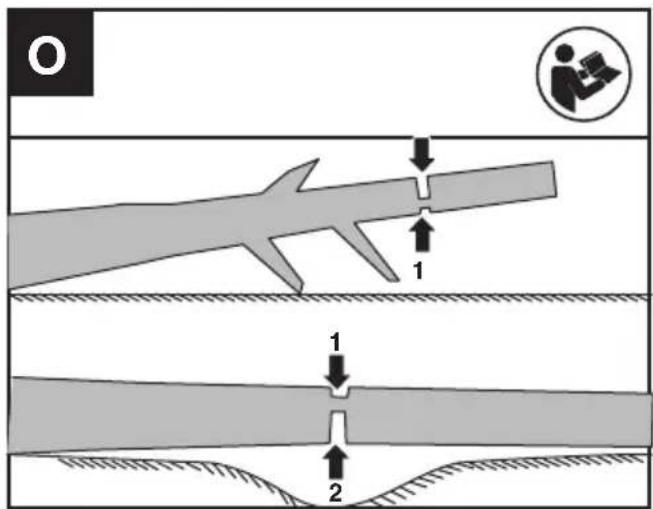

SAVNING I TRÆ, DER ER UNDER SPÆNDING (SE FIG. O)

ADVARSEL: Hvis du skal skære en gren, der er under tryk, skal du være yderst forsigtig. Vær forsigtigt med hensyn til tilbagespringende træ. Når trykket udløses, kan grenen springe tilbage og ramme brugeren, som kan føre til alvorlige skader eller dødsfald.

Hvis begge ender på træstammen hviler på en genstand, saves træstammen først en tredjedel igennem oppefra (1) og ned og herefter helt igennem nedefra (2) og op (sammesteds). Herved undgås splinter og en fastklemning af saven. Saven må ikke komme i kontakt med jorden under dette arbejde. Hvis kun den ene ende af træstammen hviler på en genstand, saves træstammen først en tredjedel igennem nedefra (1) og op (sammesteds) og hereafter helt igennem oppefra (2) og ned. Herved undgås splinter og en fastklemning af saven. Ved savning af korte stykker træ (f.eks. brændestykker), er det normalt ikke nødvendigt at understøtte træet, hvis det blot er understøttet i den ene ende.

Til batteriredskaber

Den anbefalede temperatur for afladning er -20°C \~ 45°C (-4 °F \~ 113 °F).

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er -5°C\~45°C(23°F\~113°F).

Påmindelse om brug ved lav temperatur:

For at sikre optimal ydelse og bevare dit batterisystems levetid skal du sørge for, at batteriet har stuetemperatur, før du begynder at arbejde i kolde omgivelser.

TRANSPORT

TRANSPORT AF KÆDESAVEN

1. Sluk for kædesaven, og tag batteripakken ud.
2. Når du transporterer kædesaven med hånden, skal du holde den på det forreste håndtag, så den er parallel med jorden.
3. Når du transporterer motorsaven i et køretøj, skal den spændes fast og placeres, så den ikke flytter sig eller beskadiges.

TRANSPORT AF BATTERIET

1. Sørg for, at batteriet er i sikker stand.
2. Brug ikke-ledende emballering under transport af batteriet.
3. De indeholdte litiumionbatterier er underkastet bestemmelser om transport af farligt gods. Batterier må kun transporteres, hvis deres indkapsling er intakt. Batterierne skal emballeres, så de ikke kan flytte sig under transporten

VEDLIGEHOLDELSE AF SAVEN OG SIKKERHED

Følg vedligeholdelsesinstruktionerne i denne vejledning. Korrekt rengøring af sav og kæde og sværd kan reducere risikoen for tilbageslag. Efterse og vedligehold saven efter hver brug. Dette forlænger savens levetid. Når maskinen og batteripakken er blevet våd i regnen under drift, skal den tørres inden opbevaring eller opladning.

BEMÆRK: Risikoen for tilbageslag forøges hver gang saven slibes, også selvom den slibes rigtigt.

VEDLIGEHOLDELSE OG OPBEVARING AF MOTORSAV

1. Fjern batteripakken fra saven
   • Når den ikke bruges.
   • Før du flytter fra ét sted til et andet
   • Før servicering.
2. Før du skifter tilbehør eller andre dele, såsom savkæden eller sværdet.
3. Efterse motorsaven før og efter hver brug. Tjek saven grundigt, hvis afskærmningen eller anden dele er blevet beskadiget. Tjek for eventuelle skader, der kan påvirke førerens sikkerhed eller betjeningen af saven. Tjek justeringen og de

bevægelige dele. Tjek for beskadigede eller ødelagte dele. Brug ikke motorsaven hvis skader påvirker sikkerheden eller driften. Få skaden repareret af et autoriseret servicecenter.

3. Vedligehold motorsaven med omhu.

• Hold kæden skarp, ren og smurt for bedre og mere sikker ydeevne.
• Følg de trin, der er beskrevet i denne manual angående at holde kæden skarp.
• Hold håndtagene tørre, rene og fri for olie og fedt.
• Sørg for, at alle skruerne og møtrikkerne er fastspændte.
• Brug kun identiske reservedele, når apparatet skal repareres.
• Læg saven til opbevaring, opbevar altid motorsaven.
• Opbevar den på et højt eller lukket sted, ude af børns rækkevidde.
• Opbevar den på et tørt sted.
• Med sværdets og kædens opbevaringshylster på.

Vedligeholdelse af sværdet

For at maksimere levetiden af sværdet, anbefales følgende vedligeholdelse af sværdet.

Sværdskinnerne der bærer kæden skal rengøres før opbevaring af værktøjet eller hvis sværdet eller kæde synes at være beskidt.

Skinnerne skal rengøres hver gang kæden fjernes.

1. Fjern drevdækslet, sværdet og kæden. (Se afsnittet SAMLING).
2. Rengør ved hjælp af en stålbørste, skruetrækker eller lignende egnet værktøj, skidt fra skinnerne. (Se fig. P)
3. Sørg for at rense oliekanalerne grundigt

FORHOLD DER KRÆVER VEDLIGEHOLDELSE AF KÆDEN OG SVÆRDET:

• Saven saver til den ene side eller i en vinkel.
• Saven skal tvinges for at komme igennem snittet.
• Utilstrækkelig olieforsyning til sværdet og kæden.

Tjek tilstanden af sværdet hver gang kæden slibes. Et slidt sværd vil beskadige kæden og gør det svært at save.

Efter hver brug med enhed frakoblet fra strømforsyningen, skal den rengøres for al savsmuld på sværdet og tandhjulshullet.

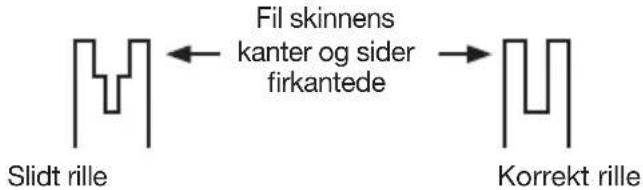

Brug en flad fil til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn.

Fll skinnens kanter og sider firkantede Slidt rille Korrekt rille

Udskift sværdet når rillen er slidte, sværdet er bøjet eller knækket, eller når den overophedes eller afgratning af skinnerne opstår. Hvis udskiftning er nødvendig, så anvend kun det sværd der er angivet for saven i reservedelslisten eller på mærkaten på motorsaven.

UDSKIFTNING/VENDING AF SAVEKÆDE OG SVÆRD

Udskift kæden når savtænderne er for nedslidte til at blive slibet eller når kæden stopper. Brug kun korrekt kæde som nævrt i denne brugsvejledning. Kontrollér sværdet inden slibning af kæden. Et slidt eller beskadiget sværd er farligt. Et slidt eller beskadiget sværd vil skade kæden. Det vil også gøre det meget sværere at save.

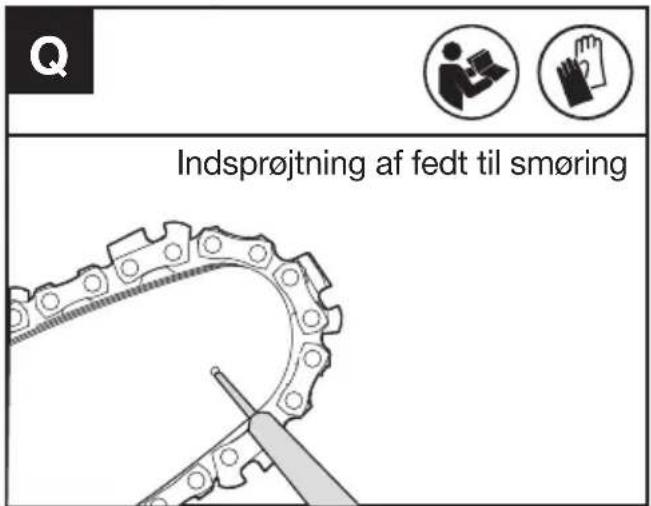

SM∅R TANDHJUL

ADVARSEL: Benyt kraftige handsker ved udførelse af vedligeholdelse eller service på dette værktøj

Fjern altid batteriet fra saven inden der udføres service eller vedligeholdelse på dette værktøj.

BEMÆRK: Det er ikke nødvendigt at afmontere kæden eller sværdet ved smøring af tandhjulet

1. Rengøring sværdet og tandhjulet
2. Brug en smørepistol, sæt spidsen af pistolen i smørehullet og indsprøjt fedt indtil den vises på den udvendige kant af tandhjulets tand. (Se Fig. Q)

Indsprøjtning af fedt til smøring

1. For at dreje tandhjulet skal du frigøre kædestoppet

og trække kæden med hånden indtil den usmurte bagside af tandhjulet er på linje med smørehullet. Gentag denne procedure for smøring.

SLIBNING AF SAVEKÆDEN

ADVARSEL: Fjern batteripakken fra saven før eftersyn. Alvorlig skade eller dødsfald kan forekomme, som følge af elektrisk stød eller kropskontakt med en kæde i bevægelse. Skærekanterne på kæden er meget skarpe. Brug beskyttelseshandsker, når du skal røre ved kæden. Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unødig slid på kædehjul, sværd, kæde og motor. Hvis du skal tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv.

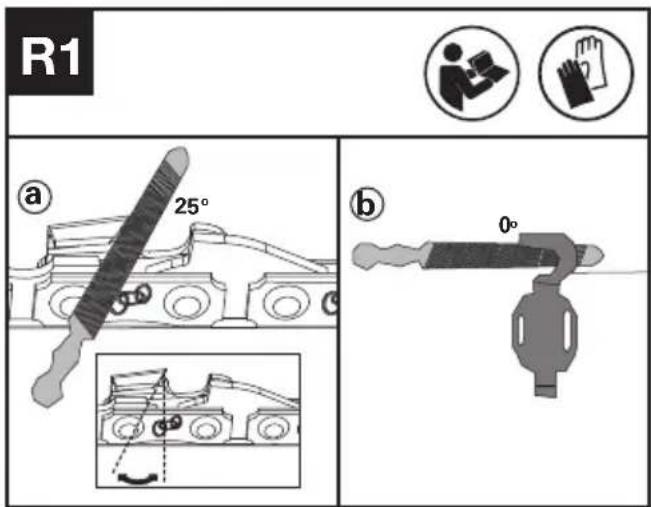

1. Før slibning skal du være opmærksom på følgende:( Se Fig R1)

Sådan slibes kædens tænder

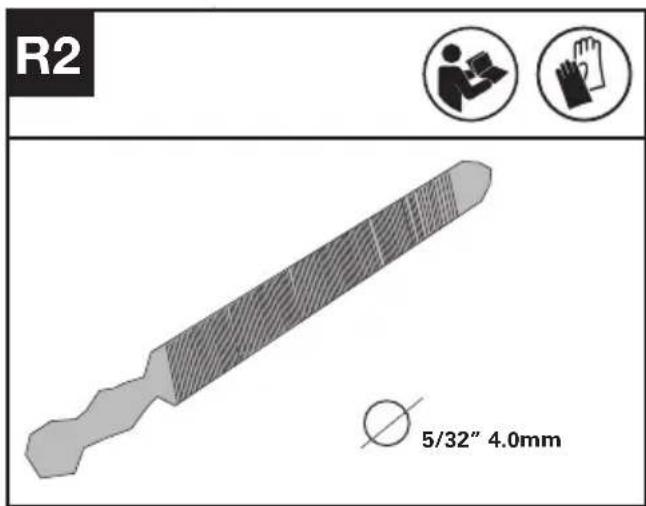

1. Slib skæret med en rund fil. (Se fig. R2). Bemærk: Spænd sværdet fast i en skruestik, før kæden slibes. Sørg for, at kæden ikke binder og frit kan bevæge sig på sværdet. Sørg for, at kæden er ordentligt spændt. (Se afsnittet "Stramning af kæden").

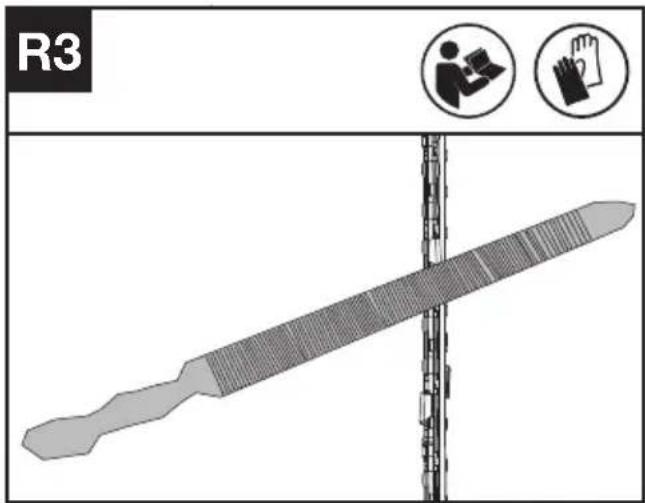

1. Skærene på indersiden af skæretænderne skal slibes med en fil mod ydersiden af kæden. (Se fig. R3).

R3

1. Slib alle skærene på den ene side af sværdet med en fil.
2. Vend motorsaven om, og fil alle skærene på den modsatte side.

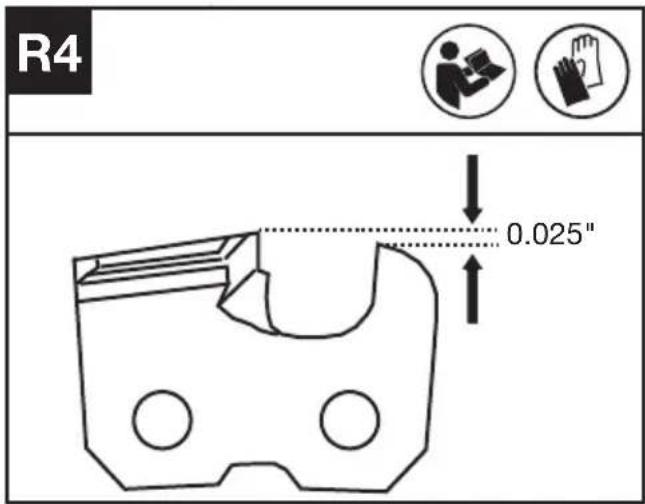

3. Sørg for, at alle skæretænder er lige lange. For at sikre en effektiv, sikker og jævn skæring skal dybdemåleren files til en højde på 0,65 mm. Sørg for, at dybdemålerens forkant afrundes. (Se fig. R4)

Af hensyn til din sikkerhed bør du ikke bruge kædesaven sammen med en batterisele.

RENG∅RING

1. Sluk for kædesaven, og tag batteripakken ud.
2. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud dyppet i et mildt rengøringsmiddel.
3. Hold batteriterminalerne fri for fremmedlegemer og snavs, og rengør dem med en blød, tør børste eller klud.
4. Sprøjt ikke vand ind i motoren og de elektriske komponenter.
5. Brug ikke en højtryksrenser til rengøring af din maskine.

OPBEVARING

1. Fjern batteripakken fra kædesaven inden opbevaring.
2. Opbevar kædesaven på et tørt og sikkert sted, hvor børn og ubemyndigede personer ikke kan få adgang. Afmonter skæreværktøjet, hvis maskinen ikke skal buges i en længere periode. \
3. Batteripakken må kun opbevares ved en temperatur på mellem 5 og 25 °C. Efterlad eksempelvis ikke batteripakken i en bil om sommeren.
4. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.

FEJLFINDING

Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis elværktøjet ikke fungerer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

Symptom	Mulig årsag Afhjælpning
Kædesaven fungerer ikke.	Lav batterispænding.Kædebremse ikke I korrekt position.	Udskift begge batterierKontrollér om kædebremsen er I position 1Se KÆDEBREMSE, for yderligere detaljer.
Kædesaven tænder og slukker hele tiden.	OveropvarmningDer presses meget under skæring.Ekstern løs forbindelse.Intern løs forbindelse.Start-stop-kontakten er defekt.	Anbring maskinen på et køligt, ventileret sted for at afkøle den.Pres relativt mindre under skæring.Kontakt et autoriseret værksted.Kontakt et autoriseret værksted.Kontakt et autoriseret værksted.
Savekæden er tør.	Olietanken er tom.Ventilationsåbningen i olietankdækslet er tilstoppet.Olieudløbskanalen er tilstoppet.	Fyld tanken op med olie.Rengør olietankdækslet.Rens olieudløbskanalen.
Tilbageslagsbremse/udløbsbremse	Problemer med koblingsmekanismen.	Kontakt et autoriseret værksted.
Kæden/styreskinnen er varm.	Olietanken er tom.Ventilationsåbningen i olietankdækslet er tilstoppet.Olieudløbskanalen er tilstoppet.Kædespændingen er for høj.Kæden er uskarp.	Fyld tanken op med olie.Rengør olietankdækslet.Rens olieudløbskanalen.Indstil kædespændingen.Slib eller udskift kæden.
Kædesaven hopper, vibrerer eller saver ikke rigtigt.	Kædespændingen er for løs.Kæden er uskarp.Kæden er slidt.Savetænderne peger i den forkerte retning.	Indstil kædespændingen.Slib eller udskift kæden.Erstat kæden.Montér savekæden igen, så tænderne vender i den rigtige retning.

BATTERI

Problemer Mulige årsager Afhjælpende foranstaltninger
Fejl-LED tændt Batteriet er afladet Oplad batteriet. Hvis batteriet ikke kan oplades, skal du kontakte din serviceagent.
Temperaturproblem. Brug batteriet i omgivelser, hvor temperaturen er mellem -20 °C til 45 °C (-4 °F til 113 °F) ved afladning.
Andre Kontakt din serviceagent.

TEKNISK DATA

Type KC300 KC300.X (3 - betegnelse af maskiner, der er repræsentative for motorsave)

	KC300 KC300.X**
Nominel Spænding	60 V —Max. ***
Sværdlængde	40 cm
Kædehastighed	24 m/s
Påfyldningsmængde oliebeholder	190 ml
Kædedeling	0.325'' LP
Beskyttelsesklasse	IPX4
Maskinens vægt (uden batteri, sværd og kæde)	3.7 kg

** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller.
*** Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 60 volt. Nominel spænding er 54 volt.

ANBEFALEDE BATTERIER OG OPLADERE

DK

Batteri Amp Oplader Amperage
KAC804 4.0 Ah KAC840 30 A

Vi anbefaler, at du køber dit tilbehør hos den samme forhandler, som solgte dig værktøjet. Yderligere oplysninger kan ses på tilbehørets emballage. Din forhandler kan hjælpe dig og give råd.

KOMBINATIONER AF SKÆREVÆRKT∅JER

SKÆREVÆRKT∅J

KAC331-16'' Sværd

KAC301-16'' 0.325'' LP Savkæde

KAC330-14'' Sværd

KAC300-14'' 0.325'' LP Savkæde

TEKNISKE DATA FOR BATTERIPAKKEN (VALGFRI)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimalt transmitteret effekt for Bluetooth	8 dBm

ST∅JINFORMATION

A-vægtet lydtryksniveau	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
A-vægtet lydeffektniveau	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet.

Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen

ADVARSEL: Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige

fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt:

Hvordan værktøjet bruges og materialerne skæres eller bores.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug

skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven.

Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Hjælper med at minimere risikoen for vibrationer og støjeksponering.

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

KONFORMITETSERKLÆRING

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne af Positec erklæres at produktet

Beskrivelse Batteridreven motorsav

Type KC300 KC300.X (3 - betegnelse af maskiner, der er repræsentative for motorsave)

Funktioner skæring i træ

Er i overensstemmelse med følgende direktiver: 2006/42/EC, 2014/30/EU, 2011/65/

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr. Annex V

- Målt niveau for lydeffekt 99dB(A)

- Deklareret garanteret niveau for lydeffekt 102dB(A)

Standarder i overensstemmelse med:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Personen, autoriseret til at udarbejde den tekniske fil, Navn Marcel Filz

ADVARSEL! Ikke installer batteripakken før den er komplett montert.

Bruk alltid beskyttelseshansker när du håndterer kjedesagen.

MONTERING AV SVERD OG SAGKJEDE

MERK: Batteripakken er ULADET og du må lade den opp før bruk.

MERK: Kjedebremsen må være deaktivert for at sagen skal kunne slås på.

1.Hvis sagen ikke kan startes selv om den er

Hvordan slipe kutterne

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser Batteriet er utladet Lad batteriet. Hvis batteriet ikke lar seglade, kontakt serviceagent.

TEKNISKE DATA

Samsvarer med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC revidert ved 2005/88/EC
