NAVODILA ZA UPORABO KC300.9 KRESS

Hvala za nakup tega izdelka Kress Commercial. Predani smo razvoju visokokakovostnih izdelkov, ki ustrezajo vašim zahtevam komercialnega urejanja okolice.

Znamka Kress je sinonim za storitve vrhunske kakovosti. Če imate v času življenjske dobe vašega izdelka kakršna koli vprašanja ali pomisleke glede vašega izdelka, se za pomoč obrnite na svojega prodajalca ali našo skupino za pomoč strankam.

Prepričani smo, da boste z uporabo vašega izdelka Kress uživali še vrsto let.

PREDVIDENA UPORABA

Ta motorna žaga je zasnovana za podiranje dreves, obrezovanje, sečnja drevesnih debel, rezanje lesenih tramov itd. Vsi rezi morajo biti prečni. Ta izdelek je namenjen samo za rezanje lesa.

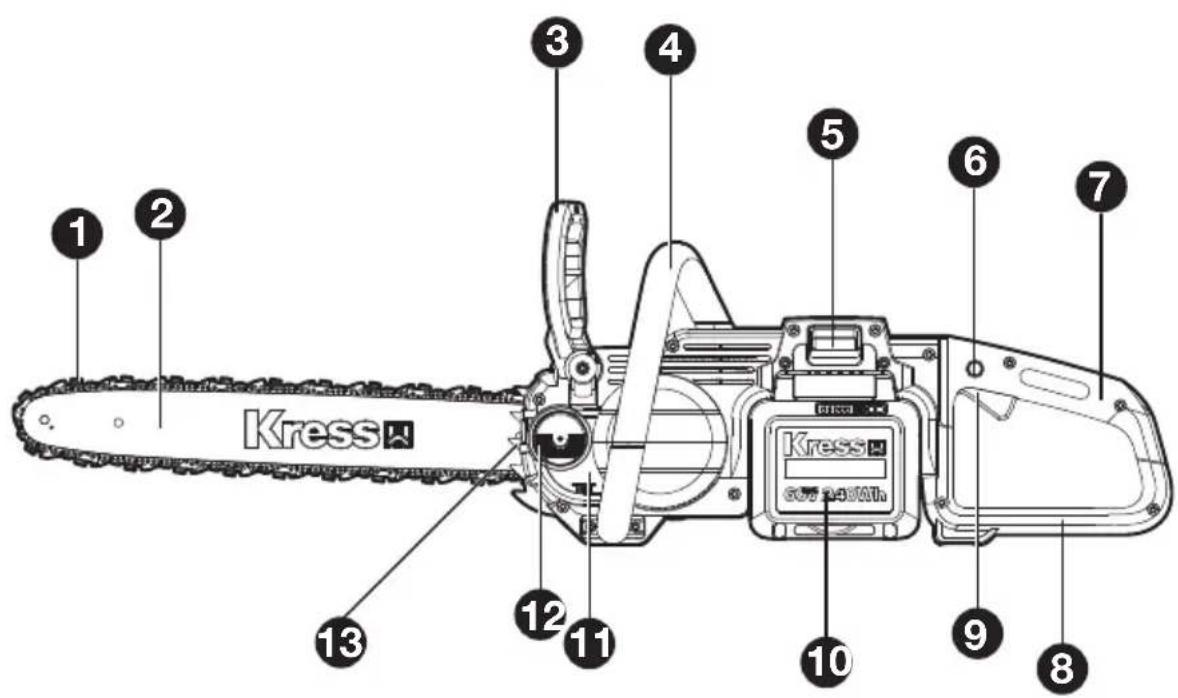

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

ORIGINAL INSTRUCTIONS VARNOST IZDELKA SPLOŠNA VARNOSTNA OPOZORILA

OPOZORILO Pred uporabo orodja, pozorno preberite vsa varnostna opozorila, navodila, preglejte ilustracije ter preverite tehnične podatke orodja.

Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu
a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali.
Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) zogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemljeno.

c) Stroja ne uporabljajte v dežju ali mokrih pogojih. To lahko poveča nevarnost električnega udara. Ko se med delovanjem zmočita zaradi dežja, je treba stroj in baterijo pred shranjevanjem ali polnjenjem posušiti. Odstranite baterijo in jo znova vstavite, će se stroj ne vklopi.Priključek za baterijo naj bo čist in brez tujkov, očistite ga z mehko in suho krtačo ali krpo. d) Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in

ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki jê primeren za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) zogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, će je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.

f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Poskrbite, da se med delovanjem električnega orodja vaši lasje, oblačila in rokavice, ne bodo ujeli med premikajoče se dele. Premikajoči se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.

g) Če ima električno orodje predvideno namestitev enot za odsesavanje prahu ali zbiranje delcev, poskrbite, da bodo te tudi pravilno nameščene in uporabljene. Če uporabljate enoto za zbiranje

delcev, obstaja manjša nevarnost nesreč zaradi prahu.

h) Upoštevajte, da boste s pogosto uporabo orodja, z njim postali zelo domači, zaradi česar bi lahko ravnali ravnodušno, ter spregledali varnostna pravila za uporabo orodja. Nepremišljeno ravnanje lahko že v trenutku nepazljivosti, povzroči resne poškodbe.

4) Skrbna uporaba in ravnanje z električnimi orodji

a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.

b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred vsakršnimi prilagoditvami, nastavitvami, menjavanjem priključkov ali shranjevanjem, morate električno orodje izklopiti iz napajanja ali iz njega odstraniti akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.

d) Električna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in pripomočke redno vzdržujte. Nadzirajte brezhibno delovanje premičnih delov orodja, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo orodja popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.

f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

h) Poskrbite, da bodo ročaji in ostale prijemalne površine, vedno suhi, čisti in brez ostankov olj ali masti. Če pride do nepredvidenih situacij, vam spolzki ročaji in prijemalne površine ne zagotavljajo varnega rokovanja in nadzora nad orodjem.

5) Skrbno ravnanje in uporaba akumulatorskih orodij

a) Akumulatorske baterije polnite

samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.

b) V električnih orodjih uporabljajte le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.

c) Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.

d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.

e) Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.

f) Akumulatorske baterije ali orodja ne izpostavljajte ognju previsoki temperaturi. Izpostavljenost ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130oC lahko povzroči eksplozijo.

g) Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

6) Servisiranje

a) Vaše električno orodje naj popravlja le kvalificirano strokovno osebje, ki uporablja originalne nadomestne dele. Tako bo zagotovljena predpisana varna uporaba orodja.

b) Nikoli ne servisirajte poškodovanih akumulatorjev. Poškodovane akumulatorje lahko servisira le proizvajalec ali pooblaščeni serviser.

1) VARNOSTNA OPOZORILA ZA

VERIŽNE ŽAGE

a) Poskrbite, da bodo med obratovanjem žage vsi deli telesa varno oddaljeni od verige žage. Pred zagonom žage se prepričajte, da se veriga žage ničesar ne dotika. Pri opravilih z verižno žago lahko samo trenutek nepazljivosti vodi do tega, da se veriga žage zagrabi v oblačila ali dele telesa.
b) Verižno žago vedno držite z desno roko na zadnjem ročaju in z levo roko na sprednjem ročaju. Držanje verižne žage v nasprotni drži poveča tveganje poškodb in je zato prepovedano.
c) Električno orodje smete med delom držati le na izoliranih ročajih, saj lahko pride do dotika verige žage s skritimi napeljavami toka ali lastnim omrežnim kablom. Stik rezalne verige z napeljavo, ki je pod napetostjo, lahko povzroči, da so posledično tudi kovinski deli orodja pod napetostjo in to vodi do električnega udara.
d) Nosite zaščitna očala in zaščito sluha. Priporočamo tudi drugo zaščitno opremo za glavo, zgornji in spodnji del nog in rok. Ustrezna zaščitna obleka zmanjša nevarnost poškodb zaradi odrezkov, ki letijo naokoli in naključnega dotika žagine verige.
e) Verižne žage ne uporabljajte na drevesu, na lestvi, s strehe ali kakršne koli nestabilne opore. Pri uporabi verižne žage na drevesu obstaja nevarnost poškodb.
f) Vedno skrbite za trdno stojišče in uporabite verižno žago samo, ko stojite na trdni, varni in ravni podlogi. Zdrsljiva podloga ali nestabilno stojišče, kot npr. na letvi, so lahko vzrok za izgubo ravnotežja ali izgubo nadzora nad verižno žago.
g) Pri žaganju veje, ki je pod napetostjo, morate računati z elastičnostjo – veja udari nazaj. Če se sprosti napetost lesnih vlaken, lahko napeta veja zadane uporabnika in/ali mu verižno žago iztrga iz rok, tako da izgubi nadzor nad njo.
h) Bodite še posebej previdni pri žaganju podrastja in mladih dreves. Tanek material se lahko zagozdi v rezalno verigo in vas tako udari ali pa vas spravi iz ravnotežja.
i) Nosite verižno žago na sprednjem ročaju, ko je izklopljena in držite verigo žage stran od telesa. Pri transportiranju in pred shranjevanjem na verižno žago vedno namestite zaščitno prekrivalo. Skrbno ravnanje z verižno žago zmanjša verjetnost, da bi se pomotoma dotaknili delujoče verige žage.
j) Upoštevajte navodila za mazanje, napetost rezalne verige in menjavo pribora. Nepravilno napeta ali namazana veriga se lahko ali pretrga ali poveča tveganje povratnega udarca.
k) Žagajte izključno les. Verižne žage ne smete uporabljati za dela, za katero ni namenjena. Primer: Žage ne uporabljajte za žaganje plastike, zidovja ali gradbenih materialov, ki niso iz lesa. Uporaba verižne žage za nenamenska dela lahko privede do nevarnih

situacij.

I) Ne poskušajte podirati dreves, dokler ne boste razumeli tveganj in kako se jim izogniti. Med podiranjem drevesa lahko pride do resnih poškodb upravljavca ali drugih oseb v bližini.
m) Pri čiščenju zagozdenega materiala, shranjevanju ali servisiranju verižne žage upoštevajte vsa navodila. Prepričajte se, da je stikalo izklopljeno in da je baterijski sklop odstranjen. Nepričakovano aktiviranje verižne žage med čiščenjem zagozdenega materiala ali servisiranjem lahko povzroči resne telesne poškodbe.
n) Priporočamo, da naj prvotni uporabnik vadi rezanje hlodov na kozi ali stojalu za žaganje.
o) Priporočamo, da naj ostrenje in vzdrževanje verižne žage izvajajo pooblaščeni servisni centri.

2)VZROKI IN PREPREČEVANJE POVRATNEGA UDARCA:

Povratni udarec lahko nastopi, ko konica vodilne tirnice zadane ob predmet ali ko se les upogne in se veriga žage zatakne v rezu.

Dotik s konico tirnice lahko v nekaterih primerih privede do nenadne nazaj usmerjene reakcije, kjer vodilna tirnica udari navzgor in v smer uporabnika.

Zataknitev verige žage na zgornjem robu vodilne tirnice lahko tirnico s hitrim gibom udari nazaj v smer uporabnika.

Vsaka od teh reakcij lahko privede do tega, da izgubite nadzor nad verigo in se morebiti težko poškodujete. Ne zanesite se izključno samo na varnostne priprave, ki so vgrajene v verižno žago. Kot uporabnik verižne žage morate uvesti različne ukrepe, da bi lahko delali brez nesreč in poškodb.

Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. To lahko preprečite s primernimi previdnostnimi ukrepi, kot je opisano v nadaljevanju:

a) Držite žago z obema rokama, pri čemer palec in prsti oklepajo ročaje verižne žage. Vaše telo in roke naj bodo v položaju, ko boste lahko vzdržali sile povratnega udarca. Če so se uvedli previdni ukrepi, lahko uporabnik nadzoruje protiudarne sile. Verižne žage nikoli ne izpustite.
b) Preprečite nenormalno držo telesa in ne žagajte nad svojo plečno višino. S tem preprečite nenameren dotik s konico tirnice in omogočite boljši nadzor verižne žage v nepričakovanih situacijah.
c) Vselej uporabljajte le nadomestne tirnice in verige žage, ki jih je predpisal proizvajalec. Napačne nadomestne tirnice in verige žage lahko povzročijo utrganje verige ali povratni udarec.

d) Upoštevajte navodila proizvajalca glede ostrenja in vzdrževanja verige žage. Prenizki omejevalci globine povečajo možnost za povratni udarec.

PREOSTALA TVEGANJA

Čeprav napravo uporabljajte popolnoma skladno z navodili, vedno obstaja določeno tveganje, katerega ni možno preprečiti. Odvisno od vrste in zasnove naprave, obstajajo naslednja tveganja, ki lahko privedejo do potencialne nevarnosti:

• Stik z izpostavljenimi zobmi žage ali rezalne verige (nevarnost ureznin),
• Stik z vrtečo se rezalno verigo (nevarnost ureznin),
• Nepredviden, nenaden premik verižne letve (nevarnost ureznin),
• Izmet delcev z rezalne verige (nevarnost ureznin/vbodov),
• Izmet delcev obdelovanca,
• Stik kože z motornim oljem,
• Poškodbe sluha, će med delom ne uporabljate ustrezne zaščite.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti.

Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.

d) Akumulatorja ne izpostavljajte mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.

f) Akumulator shranjujte na čistem in suhem mestu.

g) Če se akumulator zamaže, ga takoj

očistite s čisto in suho krpo.

h) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.

i) Če akumulatorja ne polnite, ga odstranite iz polnilca.

j) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.

k) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal Kress. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja.

I) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

m) Akumulatorje shranjujte izven dosega otrok.

n) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.

o) Če orodja ne uporabljate, iz njega odstranite akumulator.

p) Akumulatorje odlagajte skladno s predpisi.

q) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.

r) Baterije držite stran od mikrovalov in visokega tlaka.

ZAHTEVE ZA UPORABNIŠKI PRIROČNIK ZA BREZŽIČNI IZDELEK

a) Delovanje te naprave je odvisno od naslednjih dveh pogojev:
(1) Ta naprava ne sme povzročati škodljivih motenj in
(2) ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.
b) Pozor: Spremembe ali modifikacije te enote, ki jih stranka, odgovorna za skladnost, izrecno ne odobri, lahko razveljavijo uporabnikovo pooblastilo za uporabo opreme.
c) OPOMBA: Ta oprema ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo in lahko povzroči škodljive motnje v radijskih komunikacijah, će ni nameščena in uporabljena v skladu z navodili. Vendar ni nobenega zagotovila, da ne bo prišlo do motenj pri določeni namestitvi. Če ta oprema povzroča škodljive motnje pri radijskem ali televizijskem sprejemu, kar je mogoče ugotoviti z izklopom in vklopom opreme, uporabnika spodbujamo, da poskuša odpraviti motnje z enim ali več od naslednjih ukrepov:
- Spremenite ali premaknite sprejemno anteno.
- Povečajte razdaljo med opremo in sprejemnikom.

• Priključite opremo v vtičnico na tokokrogu ki ni enak tistemu, na katerega je priključen sprejemnik.
• Za pomoč se posvetujte s prodajalcem ali izkušenim radijskim/TV tehnikom.

SHRANITE TA NAVODILA

V navodilih so razložene tehnike osnovnega čeljenja, obžagavanja in križnega rezanja.

1. Podiranje dreves

Če istočasno prirezuje in podira več oseb hkrati, naj bo razmak med ljudmi, ki podirajo in med temi, ki prirezujejo, najmanj za dvojno višino drevesa, ki se podira. Pri podiranju dreves pazite na to, da osebe ne bodo izpostavljene nevarnosti, da se ne bodo poškovali oskrbovalni vodi in da se ne bodo povzročile materialne škode. V primeru, da pride do stika drevesa z oskrbovalnim vodom, morate takoj obvestiti energetsko podjetje.

Pri opravilih žaganja na strmini se mora uporabnik verižne žage na zemljišču nahajati nad drevesom, ki ga je potrebno podreti, saj se bo drevo najverjetneje kotalilo ali drselo po strmini navzdol.

Pot za umik naj poteka nazaj in diagonalno proč od pričakovane smeri padca drevesa, kot je prikazano na sliki 1.

Da bi lahko ocenili smer padanja drevesa, morate pred podiranjem upoštevati naravni nagib drevesa, položaj večjih vej in smer vetra.

Z drevesa odstranite umazanijo, kamne, sproščeno lubje, žeblje, sponke in žico.

2. Žaganje zareze

Najprej poševno zarežite v deblo, do približno 1/3 premera drevesa, pravokotno na smer, v kateri naj bi padlo drevo, kot je prikazano na sliki 1. Nato naredite spodnji vodoravni rez (W). Tako boste preprečili stiskanje verige žage ali vodilne letve pri rezanju z druge strani (X).

3. Žaganje reza pri podiranju debla

Zarežite v deblo (Y), približno 50 mm višje, kot je vodoravni rez, kot je prikazano na sliki 1. Nato zarežite vzporedno z vodoravnim rezom, ki je na drugi strani. Rez za podiranje naj bo tako globok, da ostane še mostiček (letvica), ki lahko deluje kot tečaj. Ta mostiček prepreči, da se bo drevo zasukalo in padlo v napačno smer. Mostička ne prežagajte.

Pri približevanju reza za podiranje k mostičku naj bi drevo pričelo padati. Če se izkaže, da drevo morebiti ne bo padlo v želeno smer ali se nagne nazaj in stisne verigo žage, prekinite z žaganjem reza za podiranje in vzemite kline iz lesa, umetne mase ali aluminija (Z) ter z njimi odprite rez in podrite drevo v želeno smer padanja ().

Ko drevo prične padati, odstranite verižno žago iz reza, jo izklopite in jo odložite ter zapustite območje nevarnosti preko načrtovane poti za beg (). Pazite na padajoče veje in na to, da se ne boste spotaknili. (Glejte sliko 1)

Fig.1

Obžagovanje je odstranjevanje vej s podrtega drevesa. Pri obžagovanju najprej izpustite veje, ki so obrnjene navzdol. Drobne veje odrežite z enim rezom, kot je prikazano na sliki 1. Veje, ki so pod napetostjo, morate žagati od spodaj navzgor, saj tako preprečite stiskanje verige žage.

Fig.2

5. Dolžinska razdelitev

Dolžinska razdelitev pomeni razdelitev podrtega drevesa v segmente. Pazite na varno podlogo in enakomerno razdelitev svoje teže na obe nogi. Če je mogoče, naj bo deblo podloženo in podprto z vejami, tramovi ali klini. Upoštevajte navodila za pravilno uproabo verižne žage.

Če je deblo podprto po celi dolžini, ga žagajte kot je prikazano na sliki 3, z vrhnje strani (od zgoraj), pazite, da se z verigo ne boste dotaknili tal, kajti zaradi tega slednja lahko hitro postane topa.

Fig.3

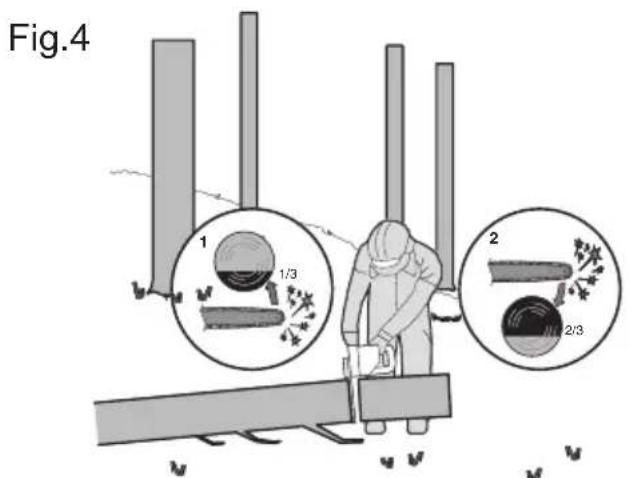

Če je deblo podprto na koncu, tako, kot je prikazano na sliki 4, potem ga najprej prežagajte do 1/3 premera s spodnje strani (spodnji rez) (1). Nato ga do konca prežagajte še z zgornje strani, pri čemer pazite (2), da se reza srečata.

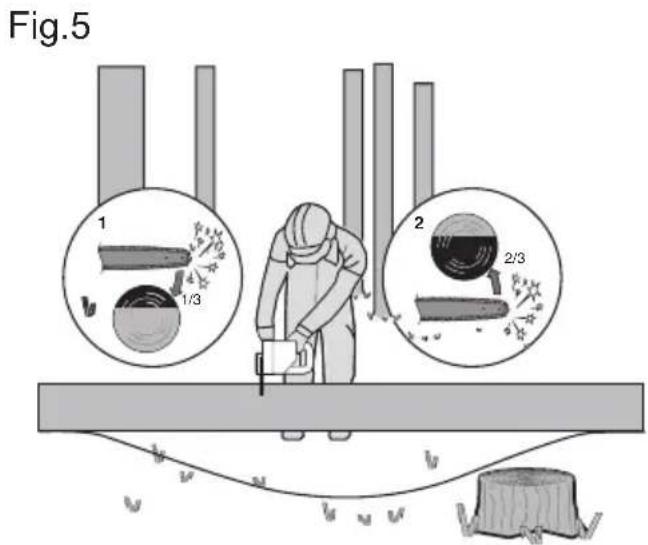

Če je deblo podprto na obeh koncih, kot je prikazano na sliki 5, najprej zarežite vanj do 1/3 premera z vrhnje strani (od zgoraj) (1). Nato do konca prežagajte še spodnji 2/3 (2), od spodaj in poskrbite, da se bo rez ujel z zgornjim.

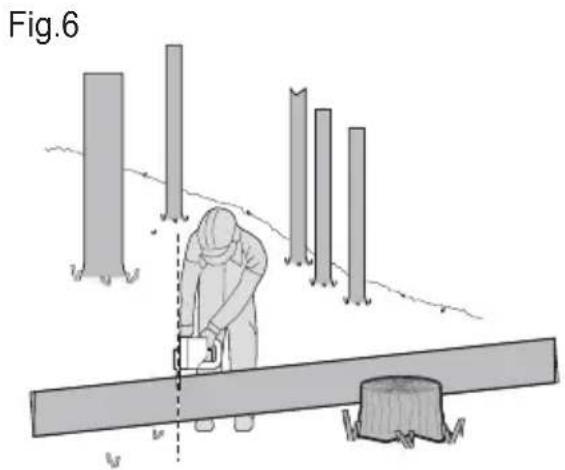

Pri žaganju na strmih terenih, vedno stojte na zgornji strani debla, kot je prikazano na sliki 6. Da boste lahko v trenutku „prežaganja“ zadržali popolni nadzor, morate proti koncu žaganja nekoliko manj pritiskati, brez da bi zmanjšali trdnost prijema na ročajih verižne žage. Pazite, da se veriga žage ne dotakne tal. Po končanju reza počakajte na to, da se veriga žage ustavi, preden odstranite verižno žago. Preden greste od drevesa do drevesa, morate vedno odklopiti motor verižne žage.

	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo.
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
	Verižno žago vedno držite z obema rokama.
	Pazite na povratni udar verižne žage ter se izogibajte stika s konico meča žage
	Nosite varovalno čelado
	Nosite zaščitne rokavice
	Litij-ionska baterija, ki je označena s simboli, povezanimi z “ločenim zbiranjem” vseh baterijskih vložkov in baterijskih vložkov. Nato se reciklira ali odstrani, da se zmanjša vpliv na okolje. Baterijski paketi so lahko škodljivi za okolje in zdravje ljudi, ker vsebujejo škodljive snovi.
	Prepovedano sežiganje.
	Če se z baterijo ne ravna pravilno, lahko pride v vodni krog in povzroči škodo ekosistemu. Izrabljenih baterij ne odvrzite kot nesortirane komunalne odpadke.
	Odpadnih električnih orodij ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Okolju prijazno odstranjevanje Starih električnih naprav ne smete odlagati skupaj s preostalimi odpadki, temveč jih morate odlagati ločeno. Odstranjevanje na komunalnih zbirnih mestih preko zasebnih oseb je brezplačna. Lastnik starih aparatov je dolžan aparate prinesti na ta zbirna mesta ali na podobna zbirna mesta. S tem majhnim osebnim trudom prispevate k recikliranju dragocenih surovin in obdelavi strupenih snovi.
	Odkleni
	Ključavnica

SESTAVLJANJE IN NAČIN UPORABE

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

SESTAVLJANJE

Pozor! Akumulatorja ne vstavljajte v ležišče dokler ni popolnoma sestavljen.

Pri rokovanju z rezalno verigo morate vedno nositi zaščitne rokavice.

MONTAŽA LETVE IN VERIGE ŽAGE

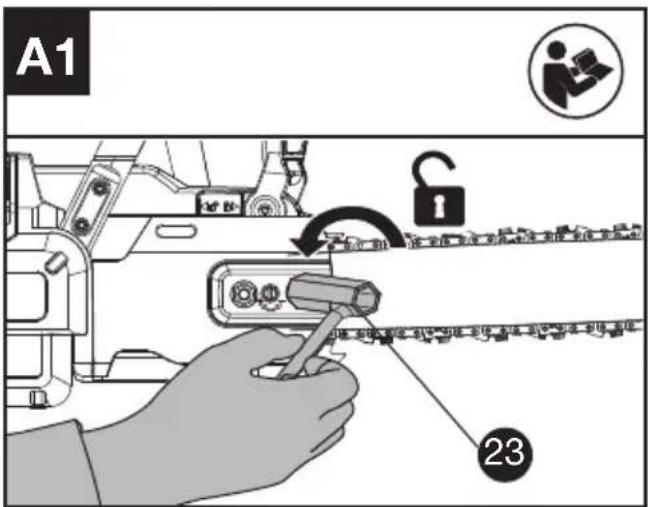

1. Previdno razpakirajte vse dele. Odstranite pokrov pogona tako, da šestrobe matice zavrtite v nasprotni smeri urinega kazalca. (Glejte sliko. A1)

A1 23

1. Verižno žago postavite na trdno, ravno podlago.
2. Uporabljajte le originalne verige Kress ali tiste, ki so priporočene za letev.
3. Verigo potisnite v režo okoli meča. Prepričajte se, da je veriga nameščena v pravilni smeri gibanja, tako da jo primerjate z ikono verige, ali si ogledate simbol smeri, ki se nahaja na ogrodju žage.
4. Namestite verigo na pogonski zobnik, tako da se dva pritrdilna čepa na objemki meča prilegata v utor za ključ na vodilu meča. Prepričajte se, da se luknja za napenjanje verige prilega zatiču za napenjanje verige. (Glejte sliko A2).

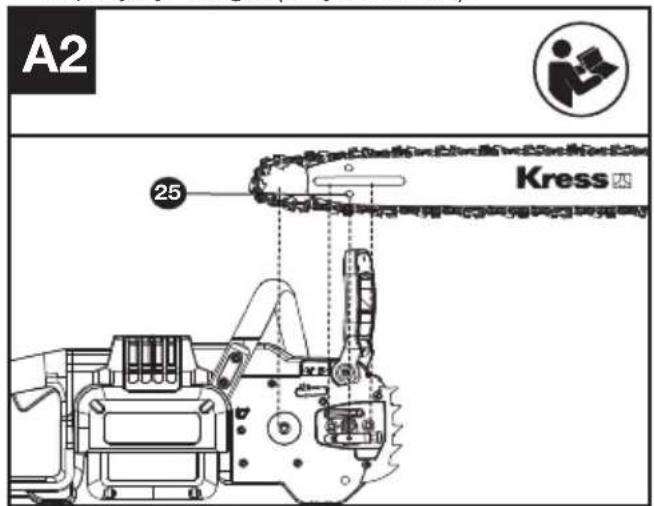

A2 25 Kress

1. Preverite, ali so vsi deli dobro nameščeni. Verigo namestite tako, da bodo vezi členov popolnoma sedli v verižnik (Glejte sliko A3), poskrbite, da se členi ne bodo zgibali, kot je prikazano na sliki A4. Če pride do zgiba verižnega člena, verigo nad njim odmaknite proč od vodilne letve, da se poravna.

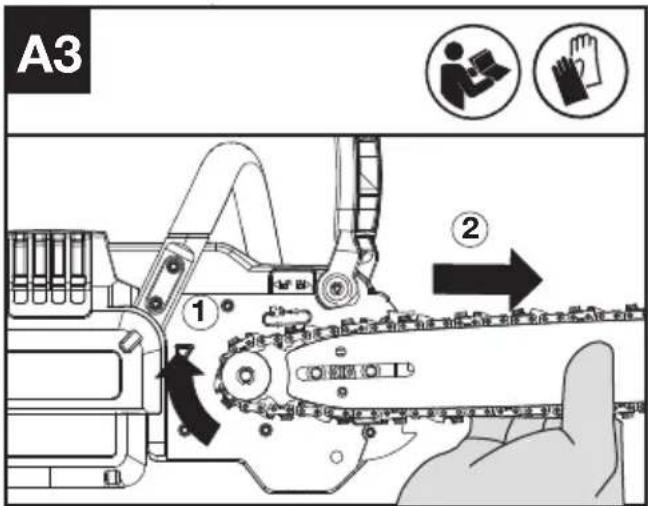

A3 1 2

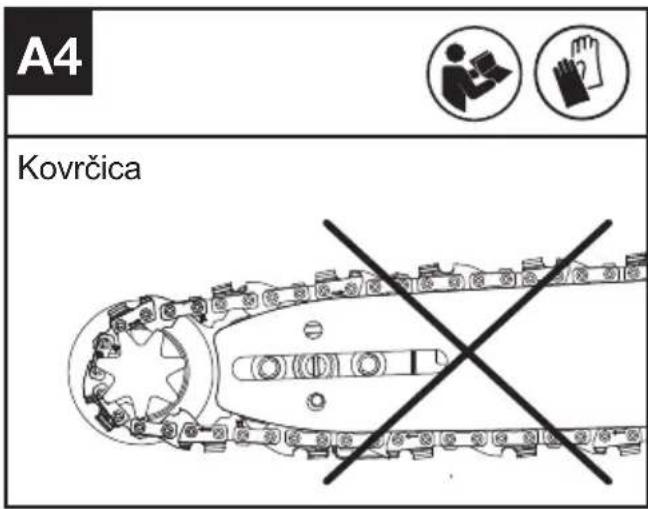

A4 Kovrčica

OPOMBA: Veriga se mora po letvi prosto premikati in se ne sme zgibati.

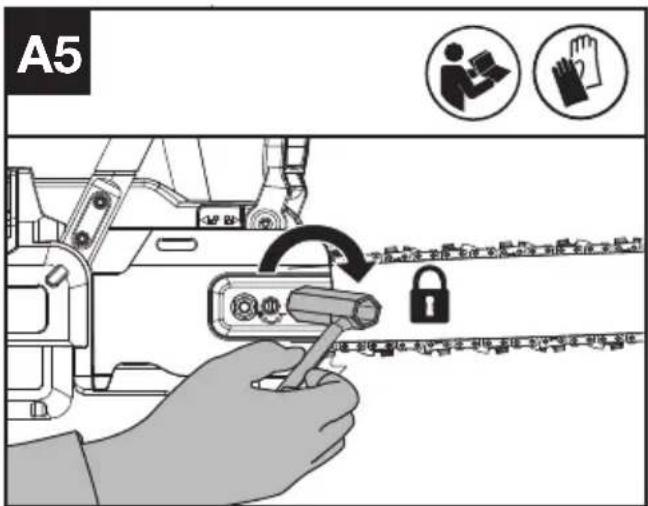

1. Namestite pokrov pogona in privijte pokrov pogona tako, da šestrobe matice zavrtite v smeri urinega kazalca, dokler ni rahlo zategnjen. (Glejte sliko. A5)

A5

POZOR: Veriga še ni napeta. Podrobnosti glede napenjanja verige, si oglejte v poglavju “Napenjanje verige”. Preveriti morate, če je veriga pravilno napeta.

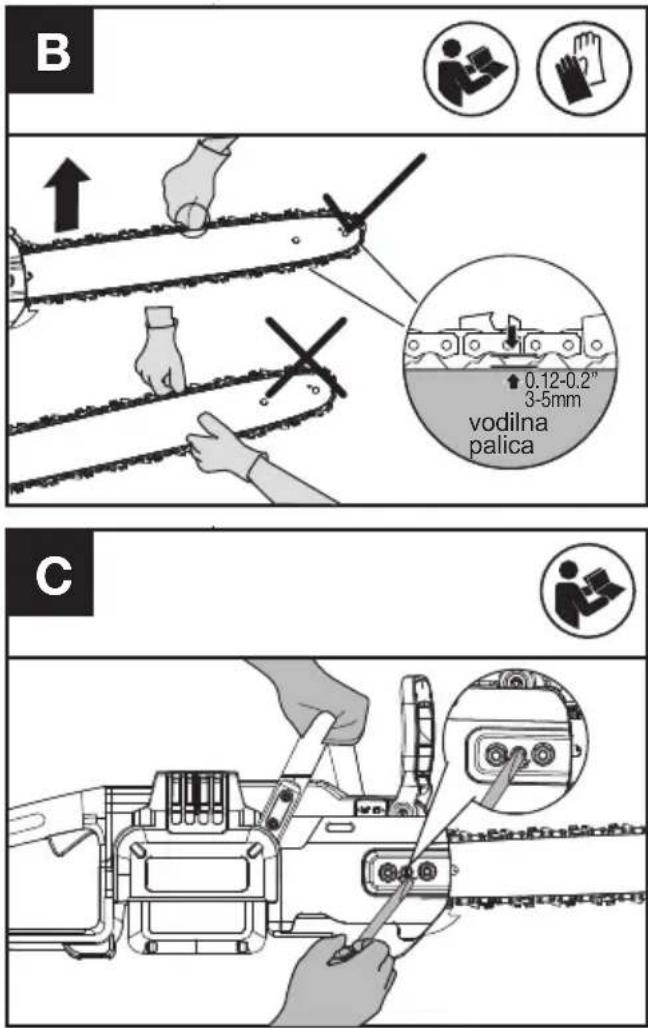

NAPENJANJE VERIGE ŽAGE (Glejte sliko B, C)

B ↑ 0.12-0.2" 3-5mm vodilna palica C

1. S ključem odvijte matice na pokrovu vodila, kot je prikazano na sliki A1. Vendar ne pozabite odstraniti pokrova.
2. Dvignite pokrov za verigo meča in obrnite napenjalni vijak s ključem v smeri urnega kazalca. Privijte napenjalni vijak, dokler ni veriga pravilno napeta in se še vedno z lahkoto premika (Glej sliki B in C).
3. S ključem privijte matici na pokrovu pogona, dokler nista trdno priviti, kot je prikazano na A5.
4. Še enkrat preverite napetost, nastavljeno z vijakom za napenjanje verige. Pravilno napetost verige dosežete, ko verigo lahko dvignete za pribl. polovico globine pogonskega člena meča na sredini. To storite tako, da z eno roko dvignete verigo proti teži stroja.
   OPOMBA: Veriga se bo med rezanjem raztegnila in izgubila pravilno napetost. Ko veriga popusti, popolnoma odvijte šestrobni matici ali obrnite šestrobni matici za tri polne obrate v nasprotni smeri urnega kazalca, nato ponovno privijte verigo in privijte šestrobni matici, da pravilno ponastavite napetost

verige, tako da ponovite zgoraj navedene korake 1-4.

POZOR:

• Pred napenjanjem verige odstranite akumulator iz ležišča.
• Rezalni robovi verige so ostri. Pri rokovanju z rezalno verigo morate vedno nositi zaščitne rokavice.
• Stalno vzdržujte napetost verige. Če je veriga ohlapna, to lahko poveča tveganje za povratni udarec. Ohlapna veriga lahko celo izskoči iz žlebu na vodilni letvi. To lahko poškoduje uporabnika oziroma povzroči poškodbe verige. Ohlapna veriga povzroči tudi hitrejše obrabljanje verige, letve in verižnika.

OPOMBA: Veriga je pravilno napeta, ko jo lahko dvignete iz vodilne letve, vodila členov pa še vedno ostanejo v vodilni letvi.

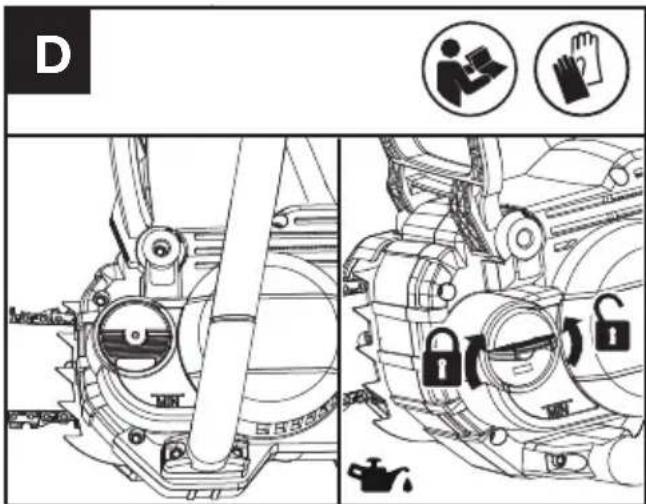

MAZANJE (Glejte sliko D)

D

POMEMBNO: Verižna žaga pri dobavi ni napolnjena z oljem za verige.

Pomembno je, da jo pred uporabo napolnite z oljem. Verižne žage nikoli ne uporabljajte brez meča in olja za verigo, rezervoar za olje pa ne sme biti prazen, saj bo to povzročilo veliko škodo na izdelku. OPOMBA: Življenjska doba rezalne moči verige žage je odvisna od optimalnega mazanja. Zaradi tega se veriga žage med obratovanjem avtomatsko maže.

TOČENJE OLJA:

Pozor: Pred točenjem olja, odstranite akumulator iz ležišča.

1. Postavite verižno žago na primerno podlago tako, da zapiralo oljnega rezervoarja kaže v smeri navzgor.
2. S krpo očistite področje okoli zapirala oljnega rezervoarja in odvijte pokrov.
3. V rezervoar olja dotočite olje za mazanje verige in letve, do konca.
4. Poskrbite, da v rezervoar olja ne bodo zašle

nečistoče, zapiralo oljnega rezervoarja namestite nazaj in ga z roko privijte proti desni.

Pomembno je, da uporabite mazivo za drog in verigo (ni priloženo), ki je izdelano tako, da deluje v širokem temperaturnem razponu brez redčenja. Slednje boste običajno lahko kupili v trgovini, kjer ste kupili to verižno žago. Ne uporabljajte umazanih, rabljenih ali kako drugače onesnaženih olj. Lahko pride do poškodbe droga ali verige. Če boste uporabili olje, ki ni priporočeno, garancija na izdelek ne bo več veljala. Pazite, da ne zaužijete. Ob nenamernem zaužitju, takoj pokličite zdravnika. Hranite izven dosega otrok. Shranjujte proč od vira vročine ali odprtega ognja.

PREVERJANJE MEHANIZMA ZA SAMODEJNO MAZANJE

Delovanje avtomatskega mazanja verige lahko preverite tako, da vklopite žago in jo držite s konico v smeri kartona ali papirja, ki leži na tleh. Če na kartonu ali na papirju opazite vedno večjo količino olja, potem samodejno mazanje brezhibno deluje. Če ne opazite sledi olja, rezervoar olja pa je poln, se za popravilo posvetujte z Kress -ovim serviserjem.

OPOMBA: Črpalka se polni dlje časa (več kot 1 minuto), ko je nova ali ko žaga ni bila v uporabi dlje časa.

POZOR: Z verigo se ne dotikajte tal. Zagotovite varnostno razdaljo 6" (15 cm).

TESTIRANJE PRED UPORABO ŽAGA IN BATERIJA

Preverjanje kontrol Gumb za zaklep plina in sprožilec plina

1. Odstranite baterijo.
2. Poskusite pritisniti sprožilec plina. Če je sprožilec plina mogoče pritisniti, je gumb za zaklep plina okvarjen. Nehajte uporabljati verižno žago in se obrnite na serviserja.
3. Najprej pritisnite in pridržite gumb za zaklep plina, nato pritisnite sprožilec plina.
4. Spustite sprožilec plina in gumb za zaklep plina. Če se sprožilec plina ali gumb za zaklep plina zatakne in se ne more vrniti v prvotni položaj. Nehajte uporabljati verižno žago in se obrnite na serviserja.

DELOVANJE

PRED UPORABO BREZŽIČNEGA ORODJA

Opozorilo! Polnilec in akumulator sta posebej zasnovana za skupno

delovanje, zato ne poskušajte uporabljati

nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratki stik ali druge okvare..

OPOMBA: Akumulator je ob dobavi NENAPOLNJEN, zato ga morate pred prvo uporabo do konca napolniti. Polnilec za akumulator je namenjen za polnjenje litijevih akumulatorjev, ki jih uporablja to orodje. Za polnjenje nikoli ne uporabljajte drugega polnilca.

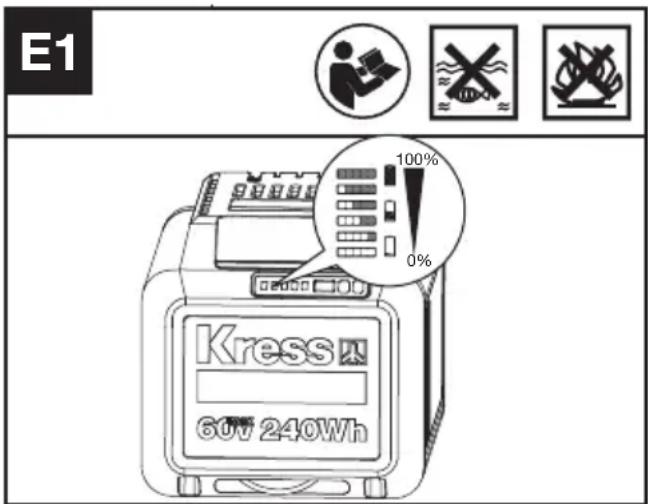

PREVERJANJE STANJA NAPOLNJENOSTI AKUMULATORJA (GLEJTE SLIKO E1)

E1 Kress 60V 240Wh 100% 0%

Pred zagonom ali po uporabi pritisnite gumb za preizkus napajanja na baterijskem sklopu, da preverite stanje napolnjenosti baterije.

OPOMBA: Slika E1 se nanaša le na akumulatorje z indikatorsko lučko.

Opombe LEDlučka Stanje baterije
Sveti pet zelenih lučk.	[46YT]	80% ≤ nivo napolnjenosti ≤ 100%
Svetijo štiri zelene lučke.		60% ≤ nivo napolnjenosti < 80%
Svetijo tri zelene lučke.		40% ≤ nivo napolnjenosti < 60%
Svetita dve zeleni lučki.	[7A3S]	20% ≤ nivo napolnjenosti < 40%
Sveti ena zelena lučka.	[82x2]	10% ≤ nivo napolnjenosti < 20%
Ena zelena lučka utripa.		0% ≤ nivo napolnjenosti < 10%

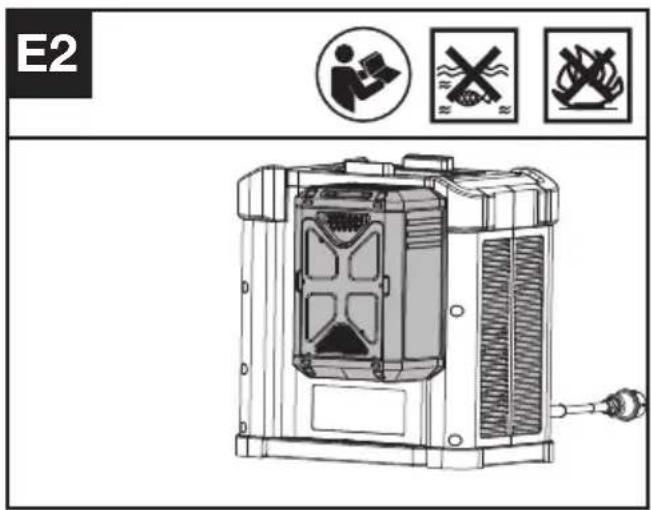

POLNJENJE AKUMULATORJA (GLEJTE SLIKO E2)

Litijevi akumulatorji so zaščiteni pred popolno izpraznitvijo. Ko se takšen akumulator zadosti izprazni, varnosti tokokrog orodja prepreči nadaljnje delovanje.

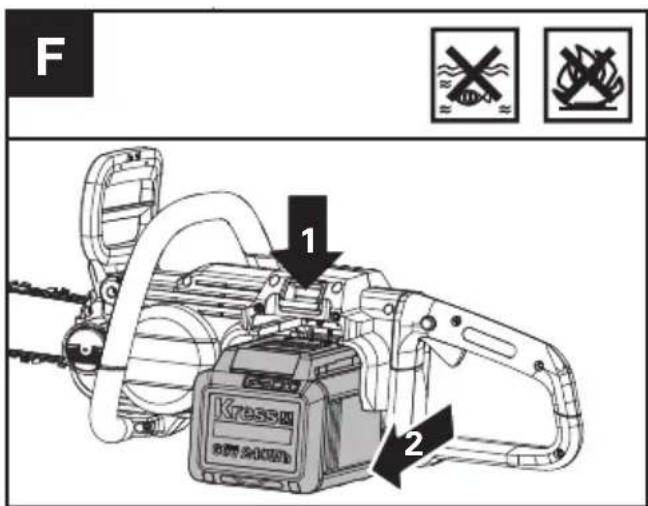

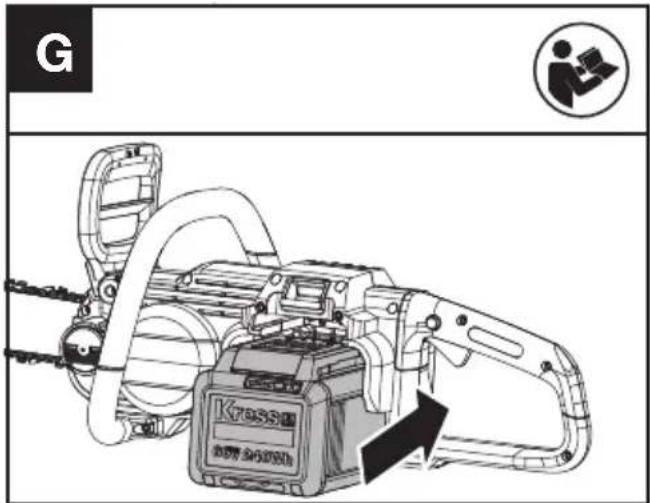

ODSTRANJEVANJE ALI NAMEŠČANJE AKUMULATORJA (GLEJTE SLIKOF. G)

F 1 2

G K7650 NEW 360000

Pritisnite gumb za sprostitev baterije, da odstranite baterijo iz orodja. Po ponovnem polnjenju vstavite baterijski sklop v vrata za baterijo. Pri tem lahko uporabite že majhno silo. Preverite, će je akumulator trdno nameščen.

OPOMBA: Pri odstranjevanju akumulatorja iz ležišče, slednjega trdno držite in pazite da vam ne pade ter vas poškoduje.

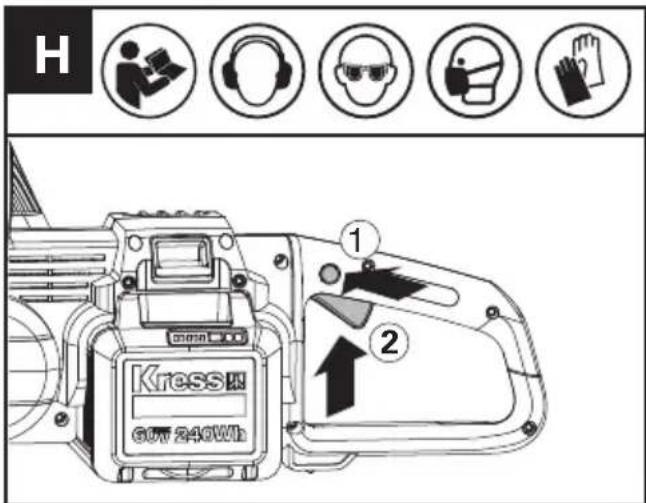

VKLOP IN IZKLOP (GLEJTE SLIKO H)

H Kressi OUT 240Wh 1 2

POZOR: Pred uporabo brezžičnega orodja, preverite stanje akumulatorja. Uporabljajte le akumulatorje, ki so navedeni v poglavju z dodatki.

Orodje vklopite tako, da pritisnete gumb za zaklep plina, nato do konca pritisnite na sprožilec plina in ga držite v tem položaju. Gumb za zaklep plina lahko zdaj izpustite. Če žaga ne deluje, si oglejte spodnje informacije o ROČKI ZA ZAVORO VERIGE.

Za izklop spustite sprožilec plina.

OPOMBA: Zavora verige mora biti deaktivirana, da se žaga lahko vklopi

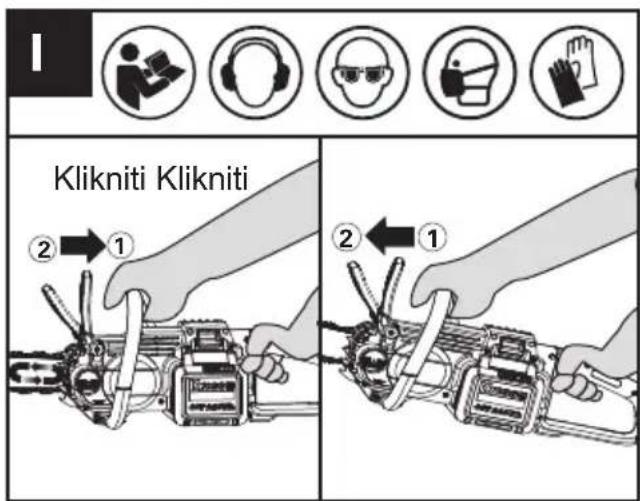

ZAVORNI ROČAJ ZA VERIGO (GLEJTE SLIKO I)

Klikniti Klikniti ②→① ②←①

Povratna zavora je zaščitni mehanizem, ki se sproži s ščitnikom za roke pri verigi žage, ki udari nazaj. Veriga žage se nemudoma ustavi.

Od časa do časa morate izvesti funkcijski test. Sprednji ščitnik za roke potisnite proti upravljavcu (položaj①), da deaktivirate zavoro verige. Za aktiviranje zavore verige potisnite sprednji ščitnik za roke naprej (položaj②).*

OPOMBA:

1. Če žage ne morete zagnati, tudi če je sestavljena pravilno in sta akumulatorja popolnoma napolnjena, preverite, ali je ročna zavora verige v pravilnem položaju (položaj①).
   2.* Ko je zavora verige aktivirana, se mora veriga žage takoj ustaviti. Če se veriga žage ne ustavi ali potrebuje nekaj časa, da se upočasni, prenehajte uporabljati verižno žago in se obrnite na serviserja.

Žaganje

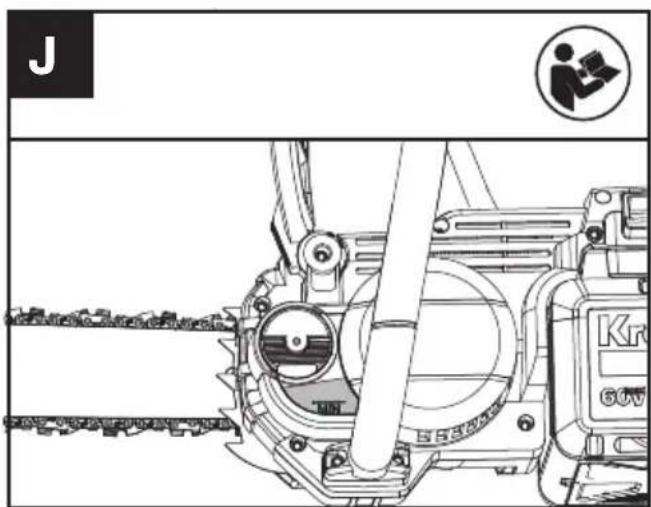

! POMEMBNO: Ali je oljni rezervoar napolnjen? Pred zaganjanjem orodja, in redno, med uporabo, spremljanje okence za preverjanje nivoja olja (Glejte sliko J). Če opazite, da olja manjka, ga dotocite. S polnim rezervoarjem olja, boste lahko žagali približno 12 minut, odvisno od intenzivnosti žaganja ter pogostosti zaustavljanja.

Med uporabo, približno na 10 minut preverjajte napetost verige.

(1) Akumulator vstavite v ležišče.
(2) Prepričajte se, da obdelovanci, ki jih boste žagali, ne ležijo na tleh. Če hlod, ki ga režete, leži na tleh, ga ne prerežite v celoti in ne dovolite, da se veriga dotakne tal. Premaknite hlod za končni ločevalni rez.

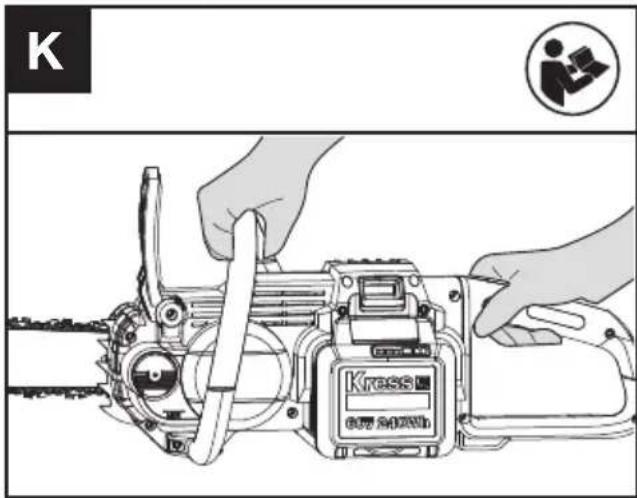

(3) Verižno žago trdno držite z obema rokama. Z levo roko držite sprednji ročaj, z desno roko pa držite zadnji ročaj. Verižno žago držite trdno z obema rokama. S prsti morate ročaja trdno objemati (Glejte sliko K)

(4) Poskrbite, da boste stali na trdni podlagi. S stopali stojte v širini ramen. Težo enakomerno razporedite na obe stopali..
(5) Ko ste pripravljeni na rez, z desnim palcem potisnite gumb za zaklep plina do konca navznoter in stisnite sprožilec. To vklopi žago. Če sprostite sprožilec, se žaga izklopi. Pred začetkom reza se prepričajte, da žaga deluje pri polni hitrosti.
(6) Žagati začnite tako, da počasi začnete pomikati vodilno letev proti obdelovancu. Žago morate s krempljastim naslonom postaviti tik ob obdelovanec. Med žaganjem trdno držite za ročaja in poskrbite, da ne bo prihajalo do odskakovanja ali drsenja (stranskega premikanja) žage.
(7) Žago z levo podlaktjo vodite z rahlim pritiskom in nanjo ne pritiskajte prekomerno, pustite, da žaga opravi svoje delo. Motor se bo preobremenil in lahko pregori. Delo bo opravil bolje in varneje pri hitrosti, za katero je bil predviden.
(8) Odstranite žago iz reza, ko žaga teče s polno hitrostjo. Zaustavite žago tako, da spustite sprožilec plina. Preden odložite žago, se prepričajte, da se je veriga ustavila.
(9) Dokler se podrobno ne boste seznanili z delovanjem žage in slednjo znali uporabljati čimbolj udobno, z gladkimi in obvladljivimi potezami, vadite na odpadnih deblih.

Varovanje pred povratnim udarcem

Ta verižna žaga ima verigo in vodilno letev z nizko ravnjo tveganja za povratne udarce. Oba ključna dela močno zmanjšujeta tovrstna tveganja. Vsekakor pa med žaganjem še vedno lahko pride do povratnega udarca.

Naslednja dejanja lahko zmanjšajo nastanek

povratnega udarca.

• Verižno žago trdno držite z obema rokama. Verižno žago držite trdno z obema rokama. S prsti morate ročaja trdno objemati.
• Na žagi morajo biti vedno nameščena vsa varovala. Poskrbite, da boste delo izvajali kot je predpisano.
• Z verižno žago nikoli ne žagajte na težko dosegljivih mestih, nikakor pa ne nad seboj.
  • Med delom imejte vedno trden in stabilen položaj.
• Stojte malenkost levo od žage. To bo zagotovilo, da ne boste v neposredni liniji z rezalno verigo.
• Ko se veriga premika, naj se konica vodila meča ne dotika ničesar.
• Nikoli ne žagajte dveh obdelovancev hkrati. Naenkrat lahko žagate le eno deblo.
• Konice letve med delom ne vstavljajte v material (v smislu potopnega reza). Ta vrsta rezanja je namenjena samo za ustrezno usposobljene strokovnjake.
• Pazite, da napetosti v lesu ali druge sile ne bodo povzročale udarcev na rezalno verigo.
• Bodite še posebej previdni, če žago vstavljate v že delno narejeno špranjo.
• Uporabljajte samo verigo z majhnim povratnim udarcem in vodilo meča, ki sta bila priložena tej verižni žagi ali sta priporočena kot zamenjava.
• Nikoli ne uporabljajte orodja, ki ima topo ali slabo nameščeno rezalno verigo. Rezalna veriga mora biti vedno ostra in ustrezno napeta.

VARNA UPORABA VERIŽNE ŽAGE

1. Uporabljajte verižno žage le z varnim stojiščem.

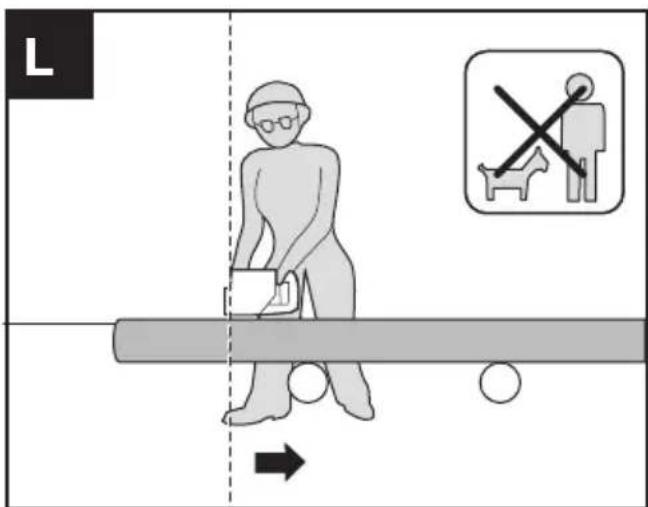

2. Držite verižno žago rahlo desno od telesa (Glejte sliko L).

L →

1. Verižna žaga mora pred stikom z lesom obratovati s polno hitrostjo.
2. Preden zarežete v obdelovanec, krempljasti naslon trdno pritisnite obenj.

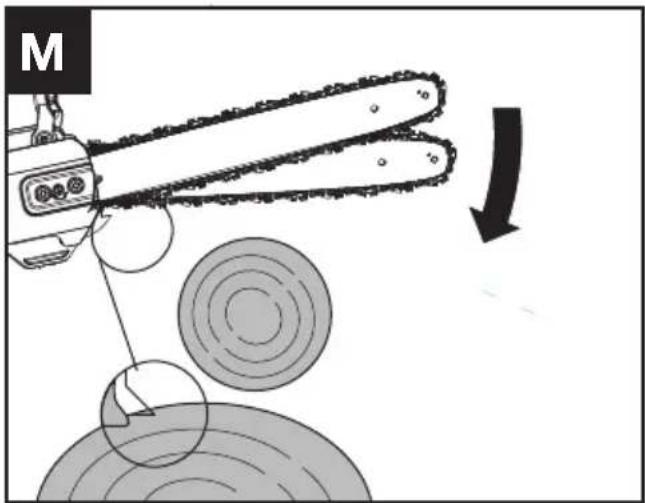

3. Po potrebi med rezanjem uporabite odbojne konice kot vzvod. (Glejte sl. M)

M

1. Verižne žage nikoli ne uporabljajte z iztegnjenimi rokami. Ne poskušajte žagati na težko dostopnih mestih ali tako, da stojite na lestvi (Glejte sliko N).

N N

Nikoli ne žagajte nad višino ramen.

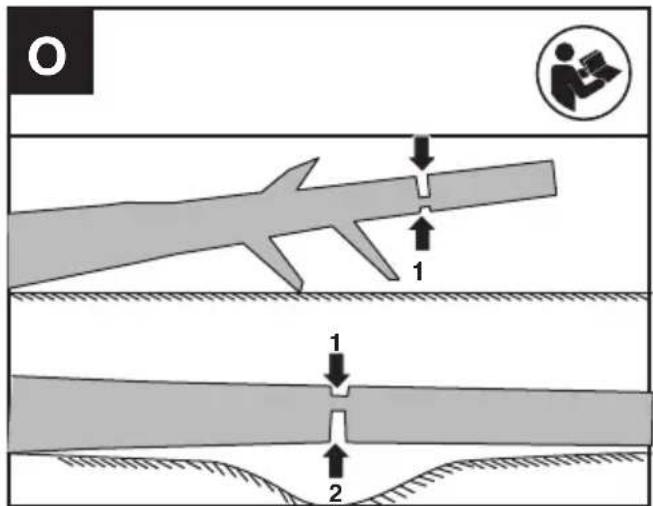

ŽAGANJE LESA POD NAPETOSTJO (GLEJTE SLIKO O)

Pozor: Kadar režete veje, ki so pod napetostjo, bodite še posebej previdni. Predvsem pazite na povratni udarec veje. Ko se napetost v veji sprosti, odžagani konec lahko udari nazaj in celo usodno poškoduje uporabnika.

Kadar žagate veje, ki so podprte na obeh koncih, najprej zažagajte od zgoraj (1) (od zgoraj) približno do 1/3 premera, nato pa dokončajte rez od spodaj (2) in tako preprečite, da bi verižna žaga prišla v stik s tlemi. Če je veja podprta le na eni strani, žagajte najprej od spodaj (1) (spodnji rez) eno tretjino premera navzgor in nato ločite deblo na istem mestu od zgoraj (2). Na ta način preprečite razkol in zagozdenje verižne žage. Pri rezanju kratkih odsekov (na primer drv) običajno ni treba izvajati podrezovalnega reza, ko je hlod podprt na enem koncu.

Za akumulatorska orodja

Priporočeni razpon temperature okolja za praznjenje je -20°C\~45°C(-4 °F\~113 °F).

Priporočeno območje temperature okolice pri polnjenju je -5°C\~45°C(23°F\~113°F)

Opomnik za uporabo pri nizki temperaturi:

Da bi zagotovili optimalno delovanje in ohranili dolgo življenjsko dobo vašega baterijskega sistema, se pred začetkom dela v hladnih razmerah prepričajte, da ima baterija normalno sobno temperaturo.

TRANSPORT

Transport verižne žage

1. Izklopite verižno žago in odstranite baterijo.
2. Ko ročno prenašate verižno žago, držite sprednji ročaj verižne žage, da zagotovite, da je naprava vzporedna s tlemi.
3. Ko prevažate verižno žago v vozilu, jo zavarujte in postavite tako, da se ne bo premikala ali poškodovala.

Prenašanje baterije

1. Prepričajte se, da je baterija v varnem stanju.
2. Pri transportu baterije uporabljajte neprevodno embalažo.
3. Za vsebovane litij-ionske baterije veljajo zahteve zakonodaje o nevarnem blagu. Baterije prevažajte samo, će je ohišje baterije nepoškodovano. Baterije zapakirajte tako, da se v embalaži ne morejo premikati.

VZDRŽEVANJE ŽAGE

Sledite navodilom v tem priročniku. Pravilno čiščenje in vzdrževanje rezalne verige ter letve lahko zmanjša nevarnost povratnega udarca. Po vsaki uporabi temeljito preverite brezhibnost žage. To bo zagotovilo daljšo dobo uporabnosti.Ko se med delovanjem zmoči v dežju, je treba stroj in baterijo pred shranjevanjem ali polnjenjem posušiti.

1. Akumulator odstranite iz ležišča vsakič, ko

2. Žage ne uporabljate
   • Pred premikanjem na drugo mesto
   • Pred servisiranjem

3. Pred menjavo priključkov ali dodatkov kot sta letev in rezalna veriga.

4. Verižno žago pred in po vsaki uporabi preglejte. Verižno žago podrobno preverite, če se varovalo ali drug del poškoduje. Bodite pozorni na poškodbe, ki lahko povzročijo nevarnost za uporabnika. Preverite poravnanost in gladkost delovanja premikajočih se delov. Preverite glede počenih ali polomljenih delov. Če poškodbe vplivajo na varnost uporabe, potem verižne žage ne uporabljajte. Poškodbe naj odpravi pooblaščeni serviser.

5. Verižno žago vzdržujte skrbno.

6. Poskrbite, da bo rezalna veriga vedno ostra, čista in namazana.

7. Podrobnosti glede ostrenja rezalne verige si oglejte v poglavju Ostrenje rezalne verige.
8. Poskrbite, da bosta ročaja vedno suha, čista in brez ostankov olj ali masti.

9. Poskrbite, da bodo matice in vijaki dobro privite(i).

10. Pri servisiranju uporabljajte le originalne nadomestne dele.

11. Kadar verižne žage ne uporabljate, jo shranite na ustrezno mesto.

12. Ki je zadosti visoko ali zaklenjeno, da do njega ne morejo dostopati otroci.

13. Suho.
14. Z nameščeno vodilno letvijo ter pokrovom.

Vzdrževanje vodilne letve

Za zagotovitev maksimalne življenjske dobe vodilne letve, priporočamo, da jo vzdržujete na naslednji način.

Žleb vodilne letve morate pred shranjevanjem orodja ali kadar se zamaže, temeljito očistiti.

Žleb vodilne letve morate očistiti tudi po vsakem odstranjevanju verige.

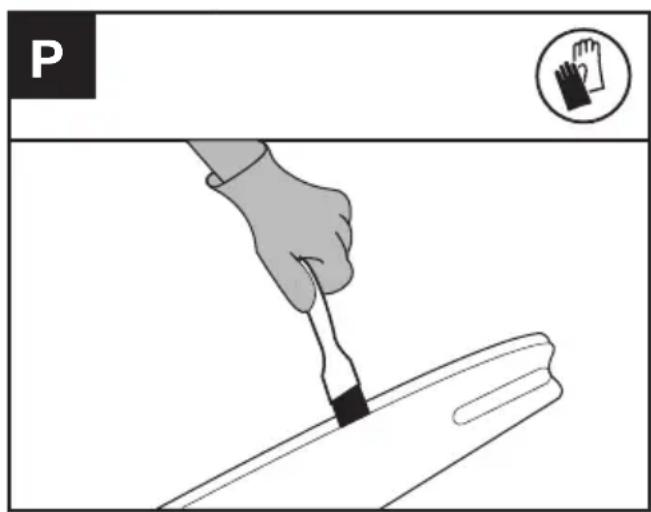

ČIŠČENJE ŽLEBU VODILNE LETVE:

1. Odstranite pokrov pogona ter meč in verigo. (glejte razdelek SESTAVLJANJE)
2. Z žičnato ščetko, izvijačem ali podobnim orodjem, očistite obloge iz žlebu vodilne letve. (glejte sliko P)
3. Poskrbite za čistočo kanala za dovajanje olja.

POGOJI, V KATERIH VERIGA IN VODILNA LETEV ZAHTEVATA VZDRŽEVANJE:

• Če žaga reže proti eni strani.
• Če morate žago s silo potiskati skozi obdelovanec.
• Če na verigo in vodilno letev ni zagotovljeno ustrezno dovajanje olja.

Stanje vodilne letve preverjajte po vsakem ostrenju verige. Obrabljena vodilna letev lahko poškoduje verigo in oteži žaganje.

Po vsaki uporabi, z odklopljenim virom napajanja, očistite nečistoče iz žleba in luknje verižnika.

Če je zgornji del deformiran, ga zgladite s ploščato pilo in poravnajte robove.

Poravnava zgornjih in stranskih robov

Obrabljeni žleb
Ustrezni žleb

Če je žleb obrabljen, ukrivljen ali razpokan, oziroma deformiran zaradi pregrevanja, ga zamenjajte z novim. Če je potrebna zamenjava uporabite le originalno nadomestno vodilno letev, ki je navedena na seznamu rezervnih delov.

Zamenjava verige žage in vodilne letve

Če opazite, da so rezalni zobje verige preveč obrabljeni za ostrenje ali se slednja pretrga, jo zamenjajte z novo. Uporabljajte le nadomestne rezalne verige, ki so navedene v tem priročniku. Pred ostrenjem rezalne verige preverite stanje letve. Obrabljena ali poškodovana letev ni varna. Obrabljena ali poškodovana letev ni varna in bo povzročila poškodbe na rezalni verigi, hkrati pa bo žaganje oteženo.

MAZANJE KONČNEGA VERIŽNIKA

OPOZORILO Pri izvajanju vzdrževanja ali servisiranja, nosite čvrste rokavice. Pred vsakim prilagajanjem, siranjem ali vzdrževanjem, odstranite nulator iz orodja.

OPOMBA:

Če želite namazati os končnega verižnika, ne rabite odstranjevati letve ali rezalne verig

1. Očistite letev in verižnik.

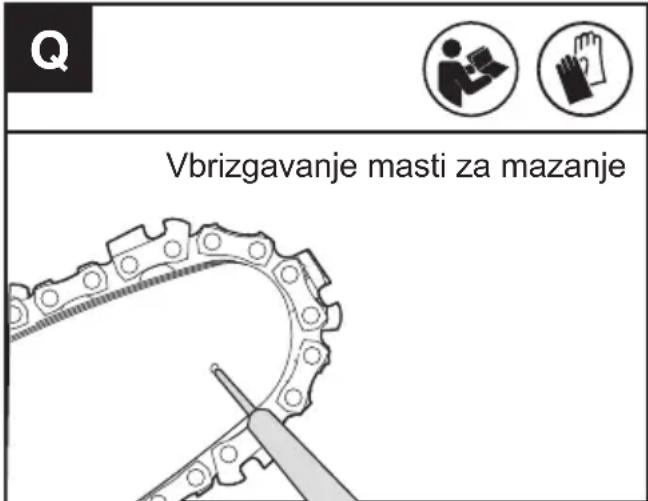

2. Nastavek mazalne pištole nastavite na odprtino za mazanje in vanjo stisnite toliko masti, da bo slednja začela izstopati na zunanjem robu osi končnega verižnika (Glejte sliko Q)

Vbrizgavanje masti za mazanje

1. Če želite obrniti verižnik, sprostite zaustavljalnik verige in slednjo povlecite z roko toliko, da se nenamazani del verižnika poravna z mazalno luknjo. Ponovite postopek mazanja.

OSTRENJE REZALNE VERIGE

OPOZORILO: Pred servisiranjem odstranite akumulator iz ležišča. V primeru stika z verigo, lahko pride do resnih poškodb ali smrti.

Rezalni robovi verige so ostri. Pri rokovanju z rezalno verigo imejte na rokah zaščitne rokavice.

Poskrbite, da bo rezalna veriga vedno ostra. Na ta način bo vaša žaga delala hitreje in bolj varno. Če je rezalna veriga topa, se bodo verižnik, letev rezalna veriga in motor hitreje obrabljali. Če začutite, da med žaganjem morate žago s silo potiskati v obdelovanec, pri žaganju pa nastaja droben prah z le nekaj večjimi ostružki, to pomeni, da je rezalna veriga topa.

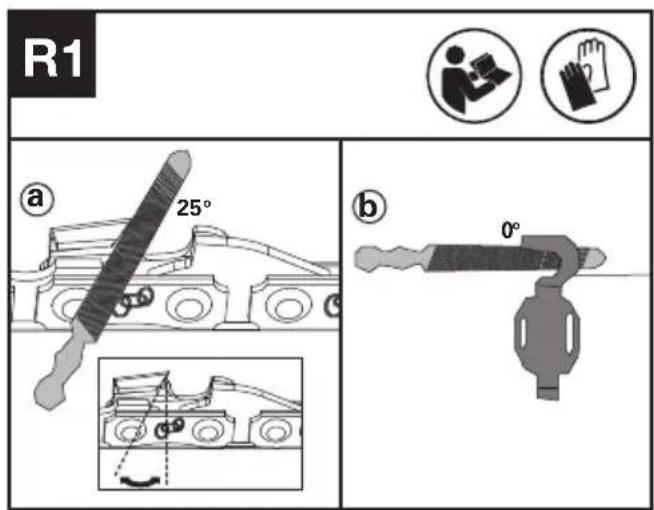

1. Pred ostrenjem bodite pozorni na naslednje korake:( glejte sliko R1)

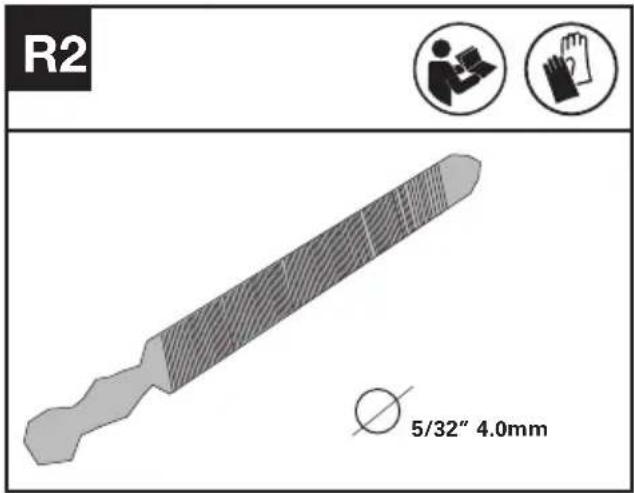

1. Pripravite okroglo pilo za ostrenje rezila. (Glej sliko R2). Opomba: Preden nabrusite verigo, meč trdno vpnite v primež. Prepričajte se, da veriga ni "priščipnjena" in se lahko prosto premika po meču. Preverite, ali je veriga pravilno napeta. (Glejte razdelek "Napenjanje verige").

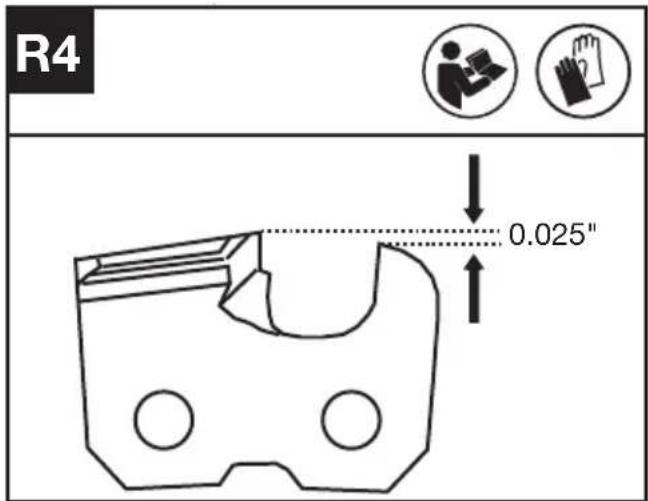

1. Prepričajte se, da je dolžina vseh rezalnih zob enaka. Da zagotovite učinkovito, varno in gladko rezanje, nastavite višino omejevalnika globine za ostrenje na 0,025" (0,65 mm). Prepričajte se, da je sprednji rob omejevalnika globine zaobljen. (Glej sliko R4)

Zaradi vaše varnosti priporočamo, da verižne žage ne uporabljate z baterijskim nahrbtnikom.

ČIŠČENJE

1. Izklopite verižno žago in odstranite baterijo.
2. Ne uporabljajte agresivnih čistilnih sredstev ali topil. Napravo po uporabi očistite z vlažno krpo, namočeno v blago čistilno sredstvo.
3. Poskrbite, da na priključku baterije ne bo umazanije in ostankov, ter ga očistite z mehko in suho krtačo ali krpo.
4. Ne pršite vode na motor in električne komponente.
5. Za čiščenje naprave ne uporabljajte visokotlačnega čistilnika.

SHRANJEVANJE

1. Pred shranjevanjem odstranite baterijo iz verižne žare.
2. Verižno žago in baterijo shranite na suhem in varnem mestu, ki je nedostopno otrokom in drugim nepooblaščenim osebam. Odstranite rezalni nastavek, če ga dlje časa ne uporabljate. \
3. Baterijo shranjujte samo v temperaturnem območju med 41 °F (5 °C) in 77 °F (25 °C). Na primer, poleti baterije ne puščajte v avtu.
4. Ko se med delovanjem zmočita zaradi dežja, je treba stroj in baterijo pred shranjevanjem ali polnjenjem posušiti. Odstranite baterijo in jo znova vstavite, če se stroj ne vklopi.

ODPRAVLJANJE NAPAK

Če električno orodje ne deluje povsem brezhibno, so v naslednji tabeli prikazani simptomi napak, možni vzroki ter ukrepi za odstranitev napake. Če problema kljub temu ne morele identificirati in odstraniti, se prosimo obrnite na vašo servisno delavnico.

POZOR: Pred iskanjem napake izklopite električno orodje in iz njega od stranite akumulatorsko baterijo.

Simptom Možen	vzrok Pomoč
Verižna žaga ne deluje.	Akumulator je premalo napolnjen.Zavora verige ni v pravilnem položaju.	Napolnite oba akumulatorja.Preverite, ali je zavora verige v položaju1. Podrobnosti najdete v razdelku ZAVORA VERIGE.
Verižna žaga deluje presihajoče.	Premočno pritiskate na obdelovanec.Žaga ne deluje pri polni hitrosti.PregrevanjeSlaba povezava.Okvara napeljave.Pokvarjen sprožilec plina.	Malce manj močno pritiskajte na obdelovanec.Napravo postavite v hladen, dobro prezračevan prostor, da se ohladi.Posvetujte se s serviserjem.Posvetujte se s serviserjem.Posvetujte se s serviserjem.
Žaga verige je suha.	V oljnem rezervoarju ni olja.Izpustni kanal olja je zamašen.	Dolijte olje.Očistite izpustni kanal olja.
Varnostna zavora/zavora delovanja verige	Zavora ne zaustavi verige Posvetujte se s serviserjem
Vroča veriga žage/vodilna tirnica.	V oljnem rezervoarju ni olja.Lzpustni kanal olja je zamašen.Veriga je preveč napeta.Topa veriga žage.	Dolijte olje.Očistite izpustni kanal olja.Nastavite napenjalni vijak.Pobrusite verigo žage ali jo nadomestite.
Veriga žage iztrguje, vibrira ali ne žaga pravilno	Topa veriga žage.Obrabljena veriga žage.Zobje žage kažejo v napačno smer.Prenizka napetost verige.	Pobrusite verigo žage ali jo nadomestite.Nadomestite verigo žage.Pravilno montirajte verigo žage.Nastavite napenjalni vijak.

BATERIJA

Težave Možni vzroki Korektivni ukrep
LED sveti za napako Baterija	je izpraznjena Napolnite akumulator. Napolnite baterijo.
	Težave s temperaturo. Za polnjenje uporabljajte baterijo v okolju, kjer je temperatura med -20 °C do 45°C (-4°F do 113°F).
	Drugo Stopite v stik z vašim serviserjem.

TEHNIČNI PODATKI

Vrsta izdelka KC300 KC300.X (3- zasnova naprave, predstavnik verižnih žag)

	KC300 KC300.X**
Napetost	60 V —Max. ***
Dolžina letve	40 cm
Hitrost verige	24 m/s
Polnilna količina oljnega rezervoarja	190 ml
Korak verige	0.325" LP
Stopnja zaščite	IPX4
Teža stroja (brez baterije, ali meča in verige)	3.7 kg

** X = 1-999, A-Z, M1-M9 so samo za različne kupce, med temi modeli ni nobenih varnostnih sprememb.

*** Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 60 V. Običajna napetost je 54 V.

PRIPOROČENE BATERIJE IN POLNILNIKI

Baterijo Amp Polnilnik Amperage
KAC804 4.0 Ah KAC840 30 A

Priporočamo, da dodatno opremo kupite pri istem prodajalcu, ki vam je prodal orodje. Za dodatne podrobnosti glejte embalažo dodatne opreme. Vaš prodajalec vam lahko pomaga in svetuje.

KOMBINACIJE REZALNIH NASTAVKOV

Cutting attachment

KAC331-16" Guide Bar

KAC301-16" 0.325" LP Saw Chain

KAC330-14" Guide Bar

KAC300-14" 0.325" LP Saw Chain

TEHNIČNI PODATKI ZA BATERIJO(NEOBVEZNO)

Frekvenčni pasovi za Bluetooth 2400-2483.5 MHz
Največja oddana moč za Bluetooth	8 dBm

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Vrednotena raven zvočne moči	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Uporabljajte zaščito za ušesa.

PODATKI OVIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 62841:

Vrednost emisije vibracij	a_h < 3.6 m/s^2
	Nezanesljivost meritve K=1.5m/s^2

Deklarirana skupna raven vibracij ter deklarirana vrednost emisij hrupa, sta bili izmerjeni skladno s standardno testno metodo in služita primerjavi orodij med seboj.

Deklarirano skupno raven vibracij ter deklarirano vrednost emisij hrupa, lahko uporabljate tudi kot osnovo za ocenjevanje izpostavljenosti.

OPOZORILO: Dejanski vrednosti emisij

vibracij ter hrupa med uporabo orodja, se

lahko razlikujeta od navedenih, kajti nanju vpliva tudi način uporabe orodja ter vrsta obdelovanca, predvsem pa naslednje okoliščine:

Način uporabe orodja in materiali, ki jih lahko obdelujete.

Ali je orodje v dobrem stanju in ustrezno vzdrževano.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam in hrupu.

VEDNO uporabljajte le ostre pripomočke.

Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno).

Če boste orodje uporabljali redno, potem investirajte

v dodatke za zmanjševanje vibracij in hrupa.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

IZJAVA O SKLADNOSTI

MI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

V imenu družbe Positec izjavljamo, da je izdelek

Opis izdelka Brezžična verižna žaga

Vrsta izdelka KC300 KC300.X (3 - zasnova naprave, predstavnik verižnih žag)

Funkcija žaganje lesa

skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC

spremenjena z 2005/88/EC

- Postopek za ugotavljanje skladnosti, glede na Dodatek V

- Izmerjena raven zvočne moči 99 dB(A)

- Deklarirana raven zvočne moči 102 dB(A)

in izpolnjuje naslednje standarde,

EN 62841-1, EN 62841-4-1, EN ISO 3744,

EN IEC 55014-1, EN IEC 55014-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime: Marcel Filz

Naslov: Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A##

2022/11/16

Allen Ding

Namestnik glavnega inženirja za testiranje in certificiranje

Positec Technology (China) Co., Ltd
