NAVODILA ZA UPORABO KC330.9 KRESS

Hvala za nakup tega izdelka Kress Commercial. Predani smo razvoju visokokakovostnih izdelkov, ki ustrezajo vašim zahtevam komercialnega urejanja okolice.

Znamka Kress je sinonim za storitve vrhunske kakovosti. Če imate v času življenjske dobe vašega izdelka kakršna koli vprašanja ali pomisleke glede vašega izdelka, se za pomoč obrnite na svojega prodajalca ali našo skupino za pomoč strankam.

Prepričani smo, da boste z uporabo vašega izdelka Kress uživali še vrsto let.

PREDVIDENA UPORABA

Ta žaga na palici je zasnovana za obrezovanje in prirezovanje vej, ki so izven dosega rok. Vse reze je treba izvesti prečno. Ta izdelek je namenjen samo rezanju lesa.

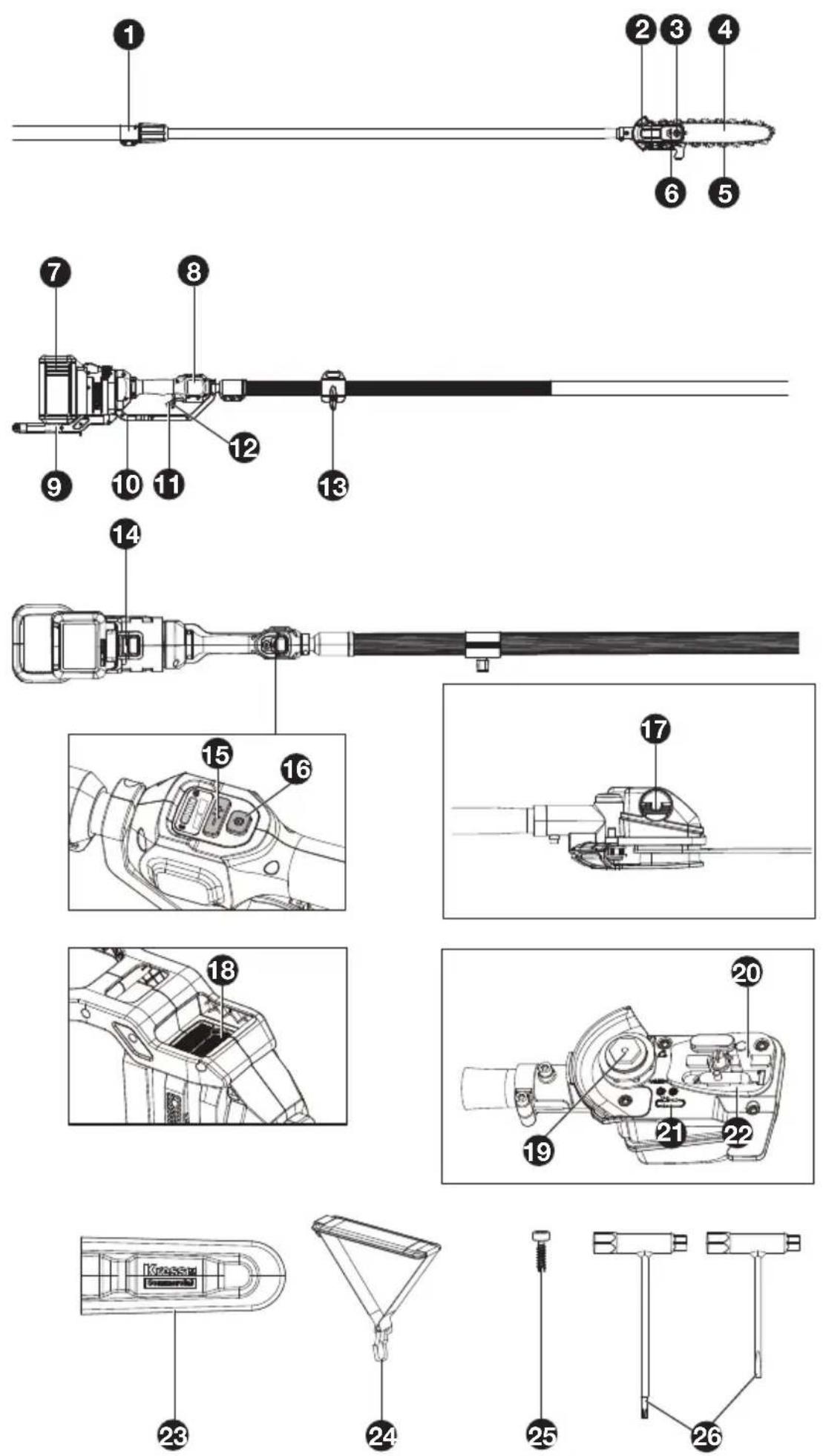

SESTAVNI DELI

1.GUMB ZA PODALJŠANJE PALICE

2.POKROV POGONA

3.ŠESTROBA MATICA

4.MEČ

5.VERIGA

6.VIJAK ZA NAPENJANJE VERIGE

7.BATERIJSKI SKLOP*

8.ZASLON

9.SESTAVLJANJE ZADNJEGA ROČAJA

10.ŠČITNIK PLINA

11.SPROŽILEC PLINA

12.VARNOSTNA ROČICA ZA ZAKLEPANJE

13. NOSILEC RAMENSKEGA PASU

14.SPROSTITEV BATERIJSKEGA SKLOPA

15.KRMILNIK HITROSTI

16.STIKALO ZA VKLOP/IZKLOP

17.POKROVČEK ODPRTINE ZA POLNJENJE OLJA

18.PREZRAČEVALNE REŽE

19.POGONSKI VERIŽNIK

20.VIJAK ZA PRITRDITEV MEČA

21.SIMBOL ZA SMER VRTENJA VERIGE

22.PLOČEVINA MEČA

23.ŠČITNIK ZA MEČ

24. RAMENSKI PAS

25.VIJAK

26.KLJUČ

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

IZVIRNA NAVODILA VARNOST IZDELKA SPLOŠNA VARNOSTNA OPOZORILA

OPOZORILO Pred uporabo orodja, pozorno preberite vsa varnostna opozorila, navodila, preglejte ilustracije ter preverite tehnične podatke orodja.

Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu
a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali.
Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.

2) Električna varnost
a) Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
b) zogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemljeno.
c) Stroja ne uporabljajte v dežju ali mokrih pogojih. To lahko poveča nevarnost električnega udara. Ko se med delovanjem zmočita zaradi dežja, je treba stroj in baterijo pred shranjevanjem ali polnjenjem posušiti. Odstranite baterijo in jo znova vstavite, če se stroj ne vklopi.Priključek za baterijo naj bo čist in brez tujkov, očistite ga z mehko in suho krtačo ali krpo.
d) Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabel zavarujte

pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki jê primeren za delo na prostem, zmanjšuje tveganje električnega udara.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

3) Osebna varnost a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) zogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, će je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.

f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Poskrbite, da se med delovanjem električnega orodja vaši lasje, oblačila in rokavice, ne bodo ujeli med premikajoče se dele. Premikajoči se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.

g) Če ima električno orodje predvideno namestitev enot za odsesavanje prahu ali zbiranje delcev, poskrbite, da bodo te tudi pravilno nameščene in uporabljene. Če uporabljate enoto za zbiranje delcev, obstaja manjša nevarnost nesreč zaradi prahu.

h) Upoštevajte, da boste s pogosto uporabo orodja, z njim postali zelo domači, zaradi česar bi lahko ravnali ravnodušno, ter spregledali varnostna pravila za uporabo orodja. Nepremišljeno ravnanje lahko že v trenutku nepazljivosti, povzroči resne poškodbe.
4) Skrbna uporaba in ravnanje z električnimi orodji
a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred vsakršnimi prilagoditvami, nastavitvami, menjavanjem priključkov ali shranjevanjem, morate električno orodje izklopiti iz napajanja ali iz njega odstraniti akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
d) Električna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električna orodja in pripomočke redno vzdržujte. Nadzirajte brezhibno delovanje premičnih delov orodja, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo orodja popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
h) Poskrbite, da bodo ročaji in ostale prijemalne površine, vedno suhi, čisti in brez ostankov olj ali masti. Če pride do nepredvidenih situacij, vam spolzki ročaji in prijemalne površine ne zagotavljajo varnega rokovanja in nadzora nad orodjem.
5) Skrbno ravnanje in uporaba akumulatorskih orodij
a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen

določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.

b) V električnih orodjih uporabljajte le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
c) Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
e) Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
f) Akumulatorske baterije ali orodja ne izpostavljajte ognju previsoki temperaturi. Izpostavljenost ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130oC lahko povzroči eksplozijo.
g) Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
6) Servisiranje
a) Vaše električno orodje naj popravlja le kvalificirano strokovno osebje, ki uporablja originalne nadomestne dele. Tako bo zagotovljena predpisana varna uporaba orodja.
b) Nikoli ne servisirajte poškodovanih akumulatorjev. Poškodovane akumulatorje lahko servisira le proizvajalec ali pooblaščeni serviser.

ROD JE VIDEL VARNOSTNO OPOZORILO

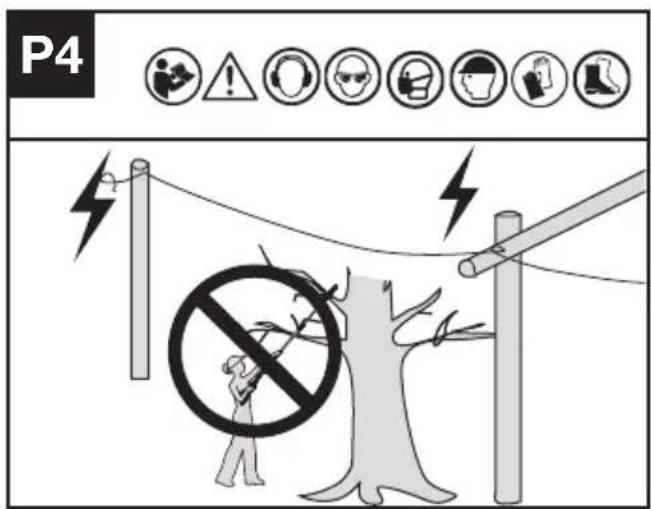

1. Želeno žago držite na zadostni razdalji od nadzemnega daljnovoda.
2. Bodite pozorni na nevarnost obratovalnega položaja, pa tudi na nevarnost padca vej ali udarcev ob tla, operater pa lahko po udaru ob tla pade podružnice ali udarne veje. Izbrišite veje v vsakem odseku.
3. Za zmanjšanje tveganja, poskrbite, da bodo prisotni varno oddaljeni od delujoče naprave.
4. Med uporabo naprave ohranjajte stabilen položaj. Uporabite priloženo čelado.
5. Med delovanjem uporabljajte osebno zaščitno opremo, vključno s sluhom zaščita, zaščita za oči (vizir ali očala) in zaščita glave in oblačila.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti.

Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Akumulator shranjujte na čistem in suhem mestu.
g) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
h) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
i) Če akumulatorja ne polnite, ga

odstranite iz polnilca.

j) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
k) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal Kress. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja.
I) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
m) Akumulatorje shranjujte izven dosega otrok.
n) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
o) Ce orodja ne uporabljate, iz njega odstranite akumulator.
p) Akumulatorje odlagajte skladno s predpisi.
q) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.
r) Baterije držite stran od mikrovalov in visokega tlaka.
s) Opozorilo! Ne uporabljajte neponovno polnilnih baterij.

ZAHTEVE ZA UPORABNIŠKI PRIROČNIK ZA BREZŽIČNI IZDELEK

a) Delovanje te naprave je odvisno od naslednjih dveh pogojev:
(1) Ta naprava ne sme povzročati škodljivih motenj in
(2) ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.
b) Pozor: Spremembe ali modifikacije te enote, ki jih stranka, odgovorna za skladnost, izrecno ne odobri, lahko razveljavijo uporabnikovo pooblastilo za uporabo opreme.
c) OPOMBA: Ta oprema ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo in lahko povzroči škodljive motnje v radijskih komunikacijah, će ni nameščena in uporabljena v skladu z navodili. Vendar ni nobenega zagotovila, da ne bo prišlo do motenj pri določeni namestitvi. Če ta oprema povzroča škodljive motnje pri radijskem ali televizijskem sprejemu, kar je mogoče ugotoviti z izklopom in vklopom opreme, uporabnika spodbujamo, da poskuša odpraviti motnje z enim ali več od naslednjih ukrepov:

- Spremenite ali premaknite sprejemno anteno.

• Povečajte razdaljo med opremo in sprejemnikom.
• Priključite opremo v vtičnico na tokokrogu ki ni enak tistemu, na katerega je priključen sprejemnik.
• Za pomoč se posvetujte s prodajalcem ali izkušenim radijskim/TV tehnikom.

SHRANITE TA NAVODILA

SIMBOLI

[PHYH]	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo.
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
	Nosite varovalno čelado
	Nosite zaščitne rokavice
	Nosite zaščitno obutev
	Držite varnostno razdaljo od električnih vodov
	Litij-ionska baterija, ki je označena s simboli, povezanimi z “ločenim zbiranjem” vseh baterijskih vložkov in baterijskih vložkov. Nato se reciklira ali odstrani, da se zmanjša vpliv na okolje. Baterijski paketi so lahko škodljivi za okolje in zdravje ljudi, ker vsebujejo škodljive snovi.
	Prepovedano sežiganje.

	Če se z baterijo ne ravna pravilno, lahko pride v vodni krog in povzroči škodo ekosistemu. Izrabljenih baterij ne odvrzite kot nesortirane komunalne odpadke.
	Odpadnih električnih orodij ne smete zavreči skupaj z ostalimi gospodinjs-kimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Okolju prijazno odstranjevanje Starih električnih naprav ne smete odlagati skupaj s preostalimi odpadki, temveč jih morate odlagati ločeno. Odstranjevanje na komunalnih zbirnih mestih preko zasebnih oseb je brezplačna. Lastnik starih aparatov je dolžan aparate prinesti na ta zbirna mesta ali na podobna zbirna mesta. S tem majhnim osebnim trudom prispevate k recikliranju dragocenih surovin in obdelavi strupenih snovi.
	Odkleni
	Ključavnica

SESTAVLJANJE IN NAČIN UPORABE

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

SESTAVLJANJE

Pozor! Akumulatorja ne vstavljajte v ležišče dokler ni popolnoma

sestavljen.

Pri rokovanju z rezalno verigo morate vedno nositi zaščitne rokavice.

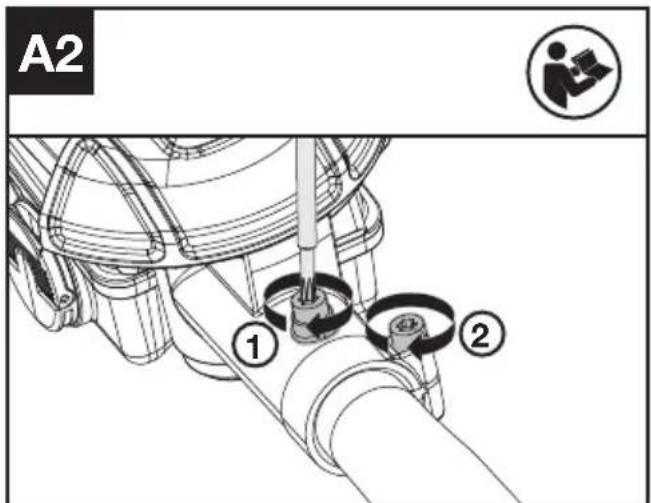

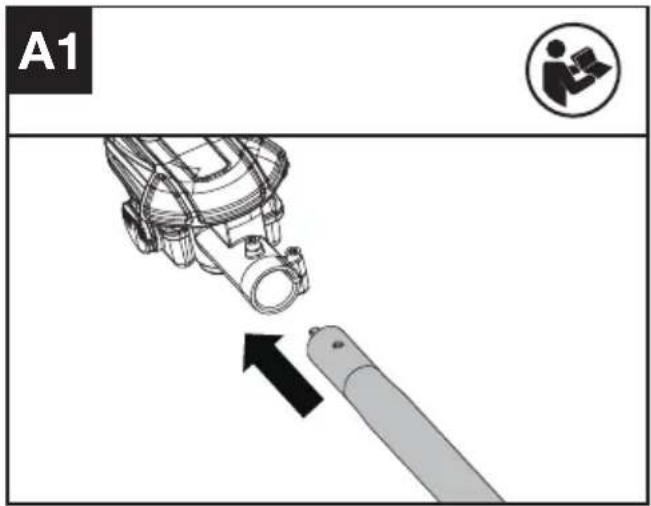

SESTAVLJANJE REZALNE GLAVE (GLEJ SLIKI A1, A2)

Vse dele previdno razpakirajte. Žago postavite na trdno, ravno površino. Sestavite rezalno glavo s palico.

OPOMBA: Ohranite rezalno glavo in telo stroja v horizontalnem položaju. Prepričajte se, da je vijak poravnan z luknjo na gredi.

A1

B1

A2 ① ②

B2

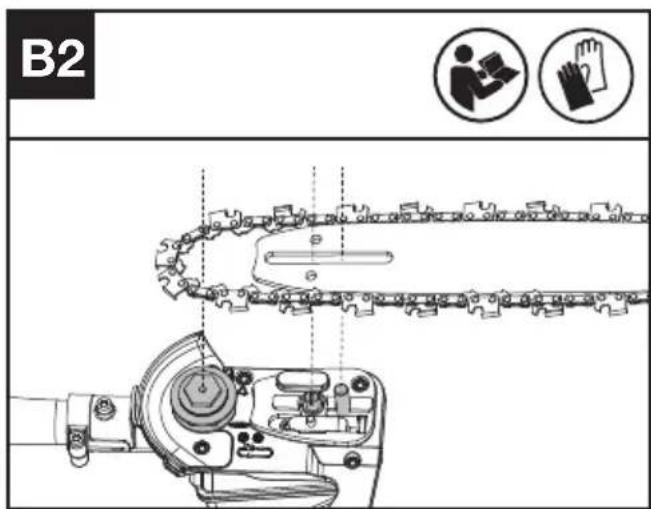

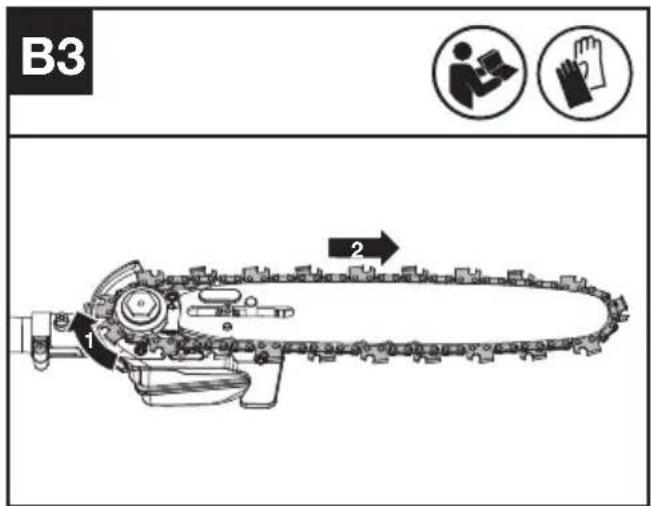

SESTAVLJANJE VERIGE IN MEČA

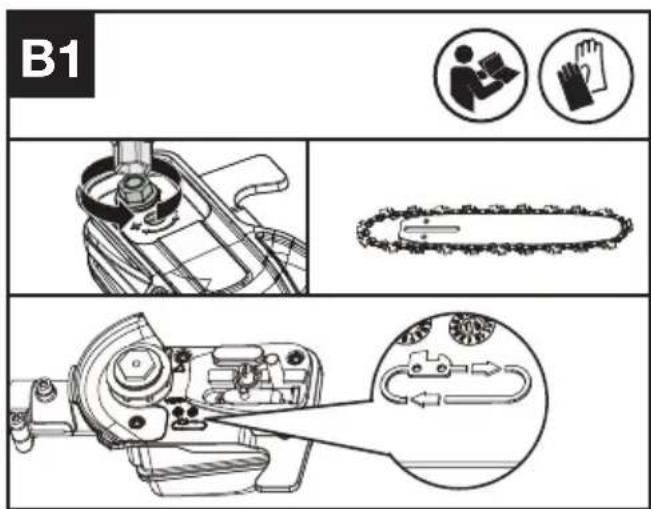

1. Odvijte šestrobo matico, da odstranite pokrov pogona. Verigo potisnite v režo okoli meča. Prepričajte se, da je veriga nameščena v pravilni smeri vrtenja. (glej sliko B1)
2. Namestite verigo na pogonski verižnik, tako da se vijak za pritrditev meča prilega utoru odprtine na meču. (glej sliki B2, B3)
3. Prepričajte se, da so vsi deli pravilno nameščeni. Prepričajte se, da so pogonski členi do konca vstavljeni v pogonski verižnik (glej sliko C1), da se izognete zatikanju, kot je prikazano na sliki C2. Če pride do zatikanja, dvignite verigo na meču tik pred zatikanjem in nato izvlecite pregib.

OPOMBA: Veriga se mora prosto vrteti, vendar je za vrtenje potrebna določena stopnja sile.

1. Namestite pokrov pogona in zategnite šestrobo matico.

B3 1 2

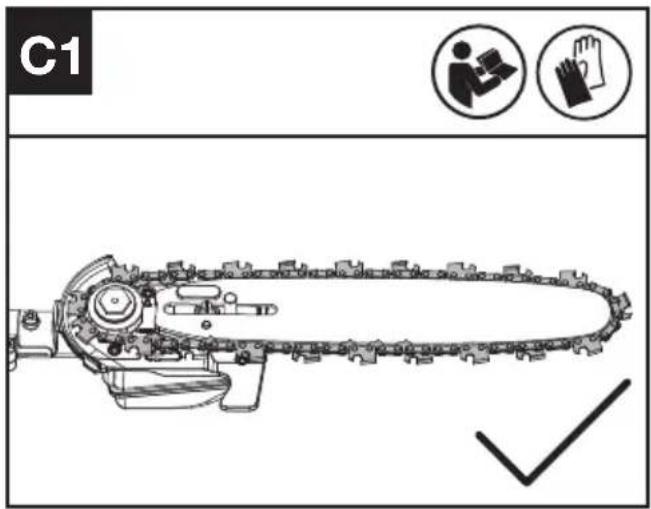

C1 ✓

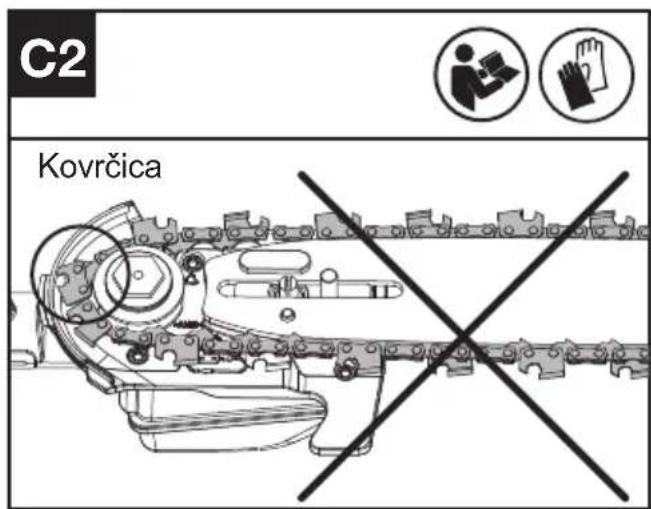

C2 Kovrčica

OPOMBA: Nove verige žage se pri prvi uporabi poležejo na meč. Pri prvi uporabi pogosto preverjajte napetost verige in jo zategnite, ko se veriga okoli meča zrahlja.

• Pred prilagajanjem napetosti verige žage odstranite baterijski sklop.
• Rezalni robovi na verigi so ostri. Pri rokovanju z verigo uporabljajte zaščitne rokavice.

• Vedno ohranjajte pravilno napetost verige. Zrahljana veriga lahko izskoči iz utora meča. To lahko poškoduje upravljavca in verigo. Zaradi zrahljane verige se bodo veriga, meč in verižnik hitro obrabili.

• Žago na palici postavite na primerno ravno površino in odvijte šestrobo matico.

• Vijak za napenjanje verige obrnite v smeri urinega kazalca, dokler ni napet. (glej sliko D)
  OPOMBA: Napetost se samodejno povečuje, medtem ko se vijak za napenjanje verige obrača v smeri urinega kazalca. Nato trdno zategnite šestrobo matico.

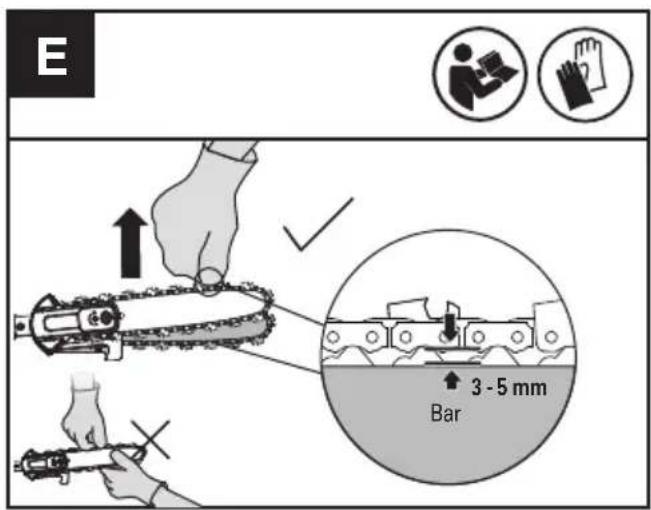

• Preverite napetost, ki ste jo nastavili z vijakom

za napenjanje verige. Pravilno napetost verige dosežete, ko verigo lahko dvignete za pribl. polovico globine pogonskega člena meča na sredini. To storite tako, da z rokavico dvignete verigo proti teži stroja. (glej sliko E) Nato do konca zategnite šestrobo matico.

OPOMBA: Veriga je pravilno napeta, ko jo je mogoče dvigniti iz meča in ko je pogonski člen znotraj tirnice meča.

OPOMBA: Veriga se bo med rezanjem zrahljala in izgubila pravilno napetost. Ko se veriga zrahlja, odvijte šestrobo matico, znova zategnite vijak za napenjanje verige, nato pa znova zategnite šestrobo matico, da pravilno ponastavite napetost verige po korakih od 1 do 3, kakor je navedeno zgoraj.

D M504

Namestite vijake v numeričnem vrstnem redu: 1, 2, 3 in 4, kot je prikazano na sliki.

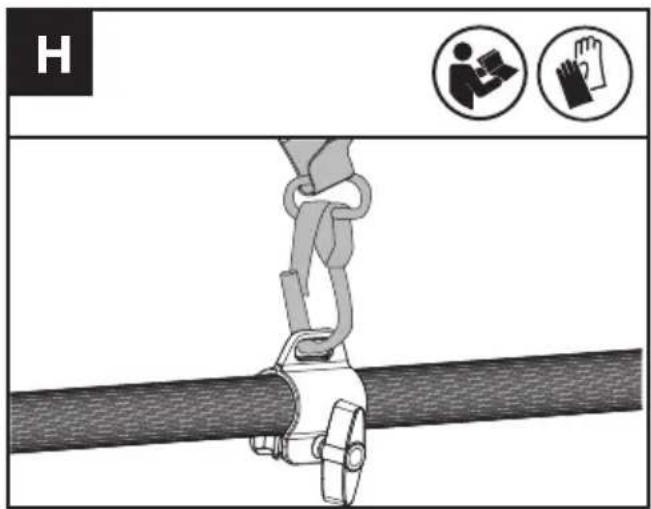

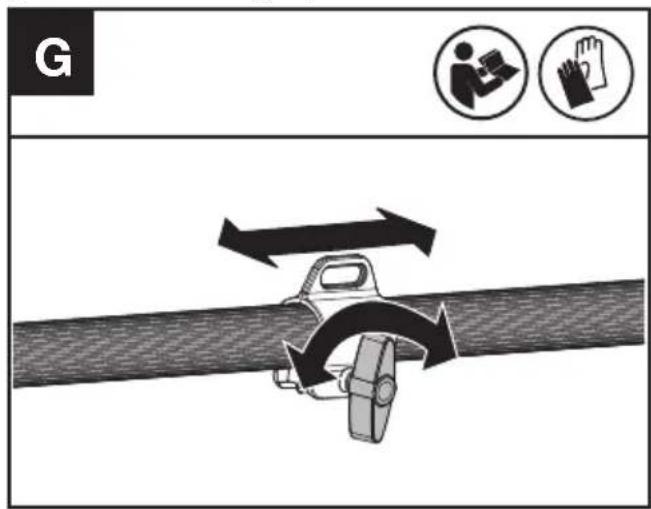

SESTAVLJANJE RAMENSKEGA PASU (GLEJ SLIKI G, H)

G

H

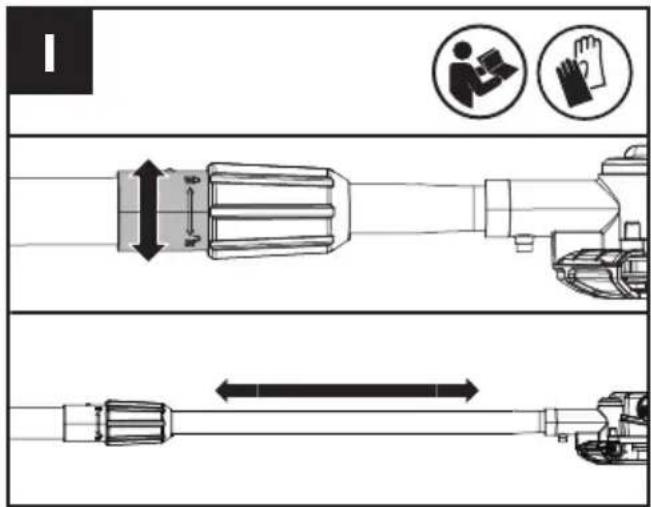

NASTAVITEV DOLŽINE ŽAGE NA PALICI (GLEJ SLIKO I)

POMEMBNO: Žaga na palici ni napolnjena z oljem za meč in verigo. Pred uporabo jo obvezno napolnite z oljem za meč in verigo. Žage na palici nikoli ne uporabljajte brez olja za meč in verigo in ne pustite, da se rezervoar za olje izprazni, saj bo to povzročilo veliko škodo na izdelku. OPOMBA: Življenjska doba verige in zmogljivost rezanja sta odvisni od optimalnega mazanja. Zato se veriga med delovanjem samodejno maže.

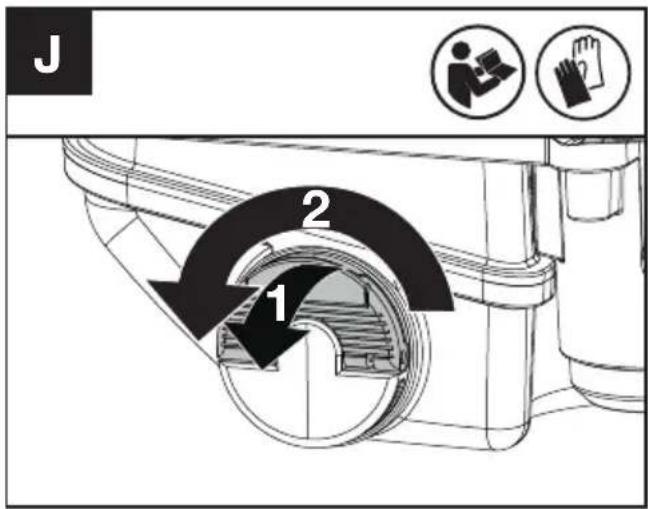

POLNJENJE REZERVOARJA ZA OLJE:

OPOZORILO: Pred polnjenjem rezervoarja za olje odstranite baterijski sklop.

1. Žago na palici postavite na katero koli primerno površino tako, da je pokrovček odprtine za polnjenje olja obrnjen navzgor.
2. S krpo očistite območje okrog pokrovčka odprtine

za polnjenje olja in odvijte pokrovček tako, da ga zavrtite v nasprotni smeri urinega kazalca.

1. Dodajte olje za meč in verigo, dokler ni rezervoar popolnoma poln.
2. Preprečite, da bi umazanija ali drobci vstopili v rezervoar za olje, ponovno namestite pokrovček odprtine za polnjenje olja in ga privijte z obračanjem v smeri urinega kazalca, dokler ga ne zategnete z roko.

Pomembno je, da uporabljate mazivo za meč in verigo (ne avtomobilsko olje), ki je izdelano za delovanje v širokem temperaturnem območju brez redčenja. To lahko najdete na mestu, kjer ste kupili to žago ali v lokalni železnini. Ne uporabljajte umazanih, rabljenih ali kako drugače onesnaženih olj. S tem se poškodujeta meč ali veriga. Uporaba neodobrenega olja za meč in verigo bo razveljavila garancijo. Olje za meč držite izven dosega otrok. Če pride do zaužitja, takoj pokličite zdravnika. Hraniti ločeno od vročine in odprtega ognja.

J 1 2

DELOVANJE

PRED UPORABO VAŠE BREZZIČNE ZUNANJE ELEKTRIČNE OPREME

Opozorilo! Polnilec in akumulator sta posebej zasnovana za skupno delovanje, zato ne poskušajte uporabljati nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratki stik ali druge okvare..

OPOMBA: Akumulator je ob dobavi NENAPOLNJEN, zato ga morate pred prvo uporabo do konca napolniti. Polnilec za akumulator je namenjen za polnjenje litijevih akumulatorjev, ki jih uporablja to orodje. Za polnjenje nikoli ne uporabljajte drugega polnilca.

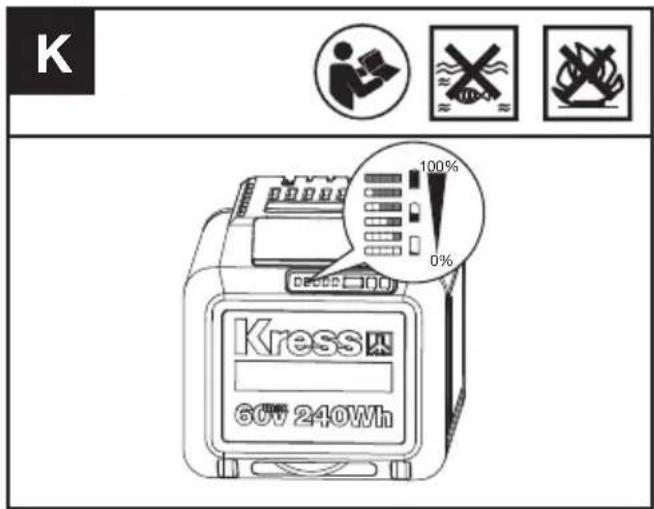

PREVERJANJE STANJA NAPOLNJENOSTI AKUMULATORJA (Glej sliko K)

K 100% 0% Kress 600 240Wh

Pred zagonom ali po uporabi pritisnite gumb za preizkus napajanja na baterijskem sklopu, da preverite stanje napolnjenosti baterije.

OPOMBA: Slika K se nanaša le na akumulatorje z indikatorsko lučko.

Opombe LEDlučka Stanje baterije
Sveti pet zelenih lučk.		80% ≤ nivo napolnjenosti ≤ 100%
Svetijo štiri zelene lučke.		60% ≤ nivo napolnjenosti < 80%
Svetijo tri zelene lučke.		40% ≤ nivo napolnjenosti < 60%
Svetita dve zeleni lučki.		20% ≤ nivo napolnjenosti < 40%
Sveti ena zelena lučka.		10% ≤ nivo napolnjenosti < 20%
Ena zelena lučka utripa.		0% ≤ nivo napolnjenosti < 10%

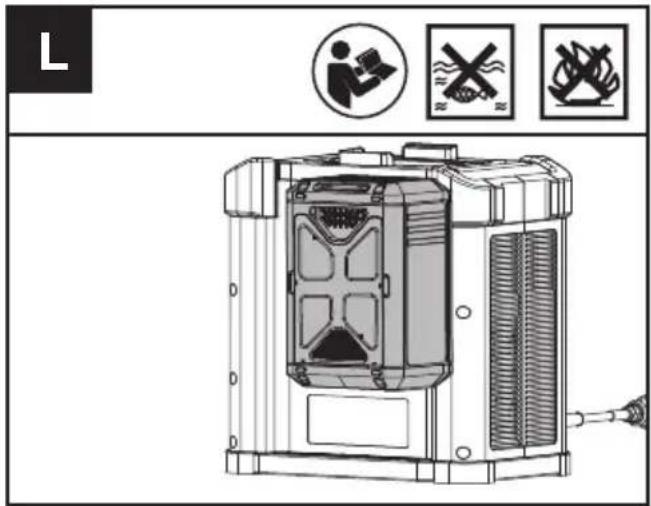

POLNJENJE AKUMULATORJA (Glej sliko L)

Litijevi akumulatorji so zaščiteni pred popolno izpraznitvijo. Ko se takšen akumulator zadosti izprazni, varnosti tokokrog orodja prepreči nadaljnje delovanje. Pred prvo uporabo je treba vsako baterijo popolnoma napolniti.

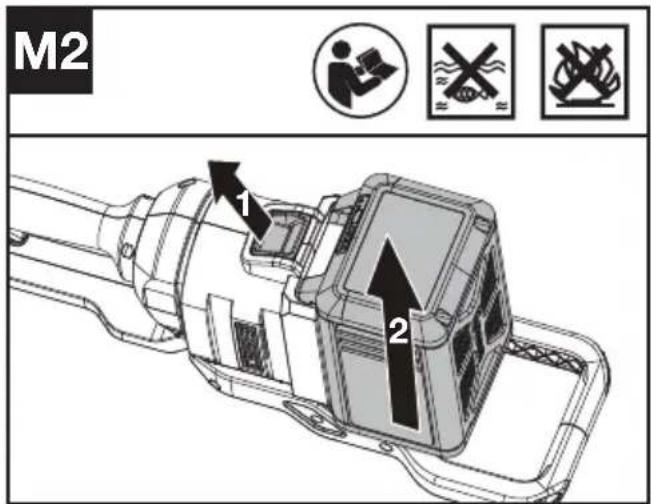

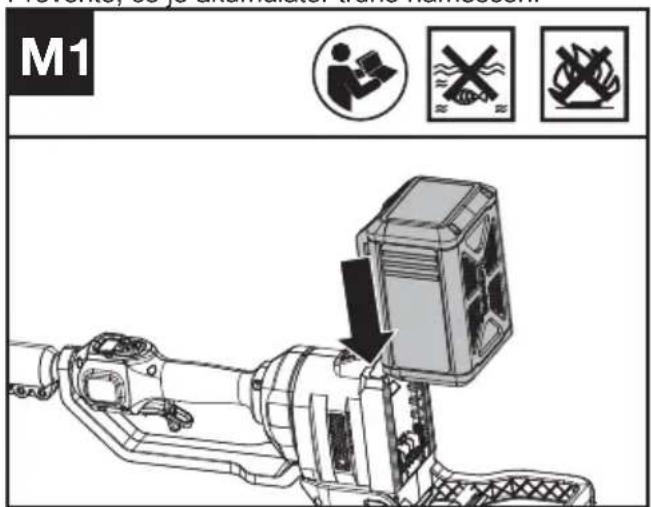

ODSTRANJEVANJE ALI NAMEŠČANJE AKUMULATORJA (Glej sliko M1, M2)

Po ponovnem polnjenju vstavite baterijski sklop v vrata za baterijo. Pri tem lahko uporabite že majhno silo. Preverite, će je akumulator trdno nameščen.

Potegnite sprostitev baterijskega sklopa, da po delovanju odstranite baterijski sklop iz orodja. OPOMBA: Pri odstranjevanju akumulatorja iz ležišče, slednjega trdno držite in pazite da vam ne pade ter vas poškoduje.

M2 1 2

PRED DELOVANJEM PRESKUS ŽAGE NA PALICI IN BATERIJSKEGA SKLOPA(GLEJ SLIKO N)

Preverjanje krmilnikov

1. Odstranite baterijo.
2. Poskusite pritisniti sprožilec plina. Če lahko sprožilec plina pritisnete brez pritiska na varnostno ročico za zaklepanje, je varnostna ročica za zaklepanje okvarjena. Prenehajte uporabljati stroj in stopite v stik s servisnim agentom.
3. Najprej pritisnite varnostno ročico za zaklepanje, nato pritisnite sprožilec plina.
4. Sprostite sprožilec plina in varnostno ročico za zaklepanje. Če se sprožilec plina ali varnostna ročica za zaklepanje zataketa in se ne moreta vrniti v izvirni položaj, prenehajte uporabljati stroj in stopite v stik s servisnim agentom.

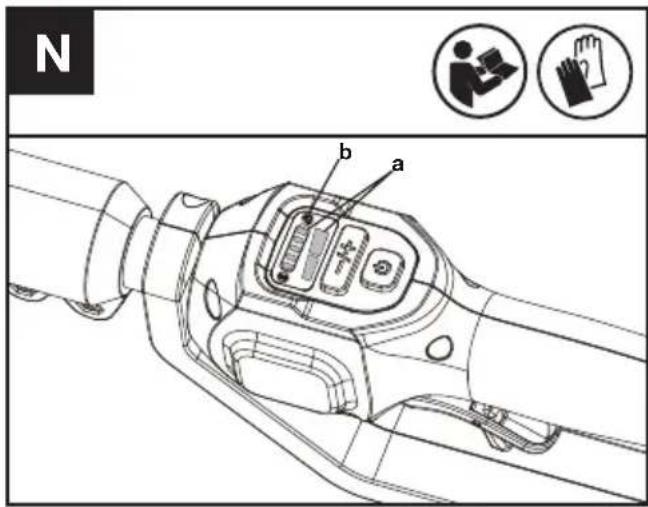

Preverjanje zaslona

1. Vstavite baterijo
2. Pritisnite stikalo za vklop/izklop. Izdelek je vklopljen, ko LED (a) sveti. Izdelek je izklopljen, ko LED (a) ne sveti.
3. Potisnite vzvod za odklep varnostne ročice naprej, nato pa stisnite in držite sprožilec plina, da zaženete napravo. (Glej sliko O2)
4. Če opozorilni indikator (b) utripa, se za rešitve obrnite na prodajalca.
5. Sprostite sprožilec plina. Po kratkem zamiku se stroj ustavi. Če stroj še vedno reže, odstranite baterijo in stopite v stik s serviserjem.

N b a

VKLAPLJANJE IN IZKLAPLJANJE

POZOR: Preden uporabite brezžično orodje, preverite baterijski sklop. Uporabljajte le baterijski sklop, naveden v razdelku z dodatno opremo.

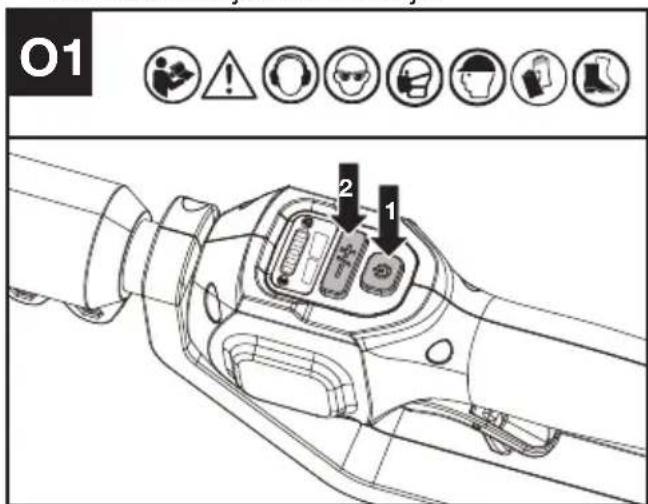

Nastavitev hitrosti rezanja (glej sliko O1)

1. Pritisnite stikalo za vklop/izklop.
2. Na krmilniku hitrosti pritisnite znak minus (-), če želite izbrati nižjo hitrost rezanja.

O1 2 1

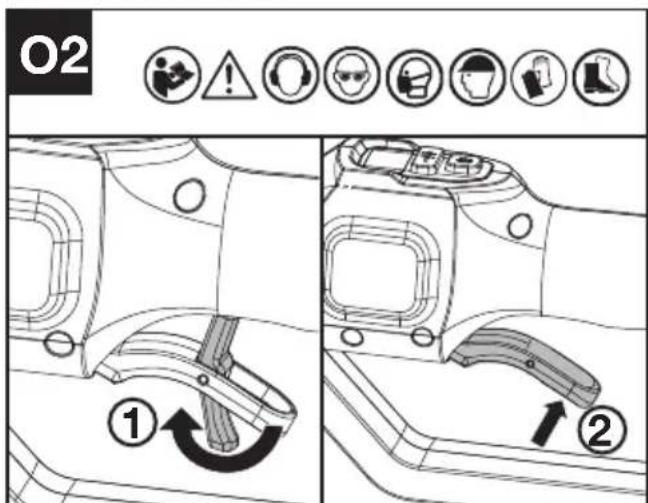

Potisnite vzvod za odklep varnostne ročice naprej, nato pa stisnite in držite sprožilec plina, da zaženete napravo. (Glej sliko O2)

O2 ① ②

REZANJE

POMEMBNO: Redno preverjajte rezervoar za olje. Redno preverjajte napetost verige, da zagotovite ustrezno napetost.

(1) Nameščanje popolnoma napolnjenega baterijskega sklopa v stroj.
(2) Ne dovolite, da se veriga med delovanjem dotakne tal, saj se bo sicer otopila.
(3) Žago primite z obema rokama.
(4) Prepričajte se, da imate trdo stojišče. Nogi razmaknite v širini ramen. Težo enakomerno porazdelite na obe nogi.
(5) Ko ste pripravljeni na rez, sledite zgoraj navedenim postopkom za zagon in izbiro hitrosti. To bo vklopilo žago. Ko sprostite sprožilec, se bo žaga izklopila. Pred začetkom reza se prepričajte, da žaga deluje pri polni hitrosti.
(6) Ko začnete rezati, počasi postavite premikajočo se verigo ob les. Les naj bo čim bližje rezalni glavi. Žago držite trdno na mestu, da preprečite morebitno odbijanje ali drsenje žage (bočno premikanje).
(7) Žago vodite z rahlim pritiskom in ne pritiskajte nanjo s prevelikim pritiskom. Motor se bo preobremenil in lahko pregori. Delo bo opravil bolje in varneje pri hitrosti, za katero je bil zasnovan.
(8) Žago umaknite iz reza pri polni hitrosti delovanja. Ustavite žago. Preden odložite žago, se prepričajte, da se je veriga ustavila.
(9) Vadite na odpadnih hlodih na varnem delovnem območju, dokler se ne počutite udobno ob uporabi tekočega gibanja in enakomerne hitrosti rezanja.

NAPRAVA ZA PREPREČEVANJE NEVARNOSTI KICKBACK NA TEJ ŽAGI

Ta žaga ima verigo z nizkim odbojem in vodilo z zmanjšanim odbojem. Obe sestavini zmanjšujeta možnost odboja. Kljub temu se lahko pri tej vrtni žagi še vedno zgodi odboj. Naslednji koraki bodo zmanjšali tveganje za odboj:

• Ko žaga deluje, jo držite z obema rokama. Čvrsto jo držite.
• Na žagi imejte vsa varnostna sredstva na mestu. Prepričajte se, da delujejo pravilno.
• Podlaga stojišča mora biti trdna in ohranjajte ravnotežje.

- Postavite se rahlo na levo stran žage. Tako vaše telo ne bo v neposredni liniji z žago.

- Ko se veriga premika, ne dovolite, da se konica meča dotika česarkoli.

- Konice meča ne zapičite in ne poskušajte poglobiti reza (vrtanje v les s konico meča).

- Opazujte premikanje lesa ali druge sile, ki lahko stisnejo verigo.

- Pri ponovnem vstopu v predhodni rez bodite izredno previdni.

- Uporabljajte samo verigo z nizkim povratnim udarcem in meč, ki sta bila priložena tej žagi na palici ali priporočena.

- Nikoli ne uporabljajte otopele ali zrahljane verige. Verigo ohranjajte ostro s pravilno napetostjo.

REZANJE VISOKIH VEJ

1. Baterijski sklop vstavite v stroj.
2. Pred rezanjem visoke veje bodite izjemno pozorni na verjetno smer padca veje.

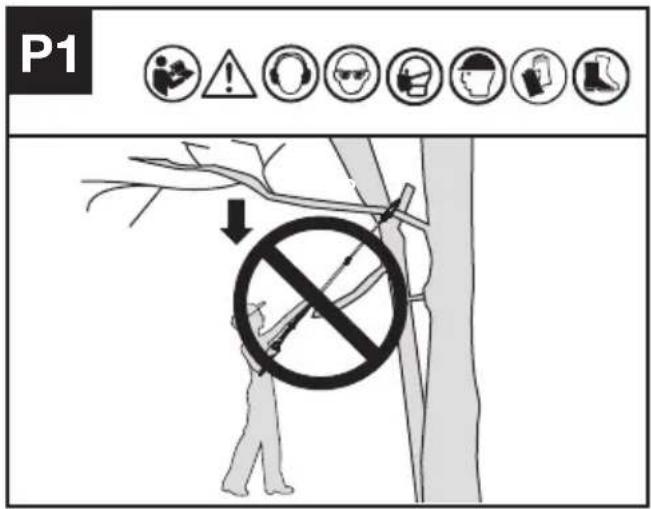

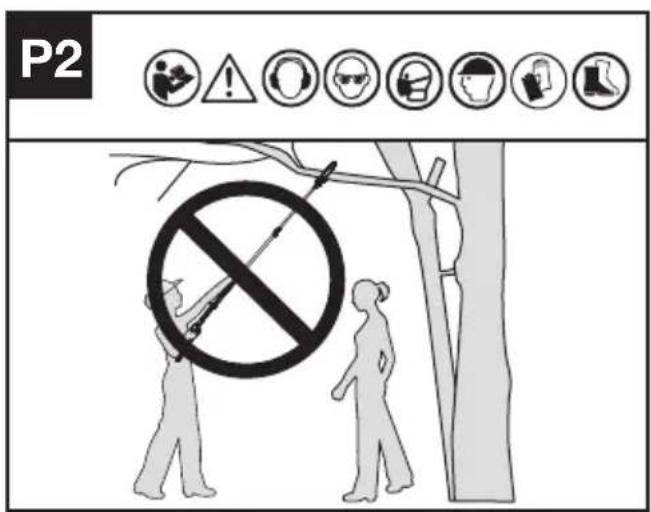

OPOZÓRILO: Ne stojte neposredno pod vejo, ki jo režete. Ohranite varno razdaljo od mimoidočih. Med uporabo orodja ne stojte na lestvi ali drugi nestabilni podpori. Orodja ne uporabljajte blizu kablov, električnih ali telefonskih vodov. Ohranite razdaljo 10 čevljev (3 m) od vseh električnih vodov. (Glej slike P1–P4)

P1 ↓

P2 No !

P3 No !

P4 No !

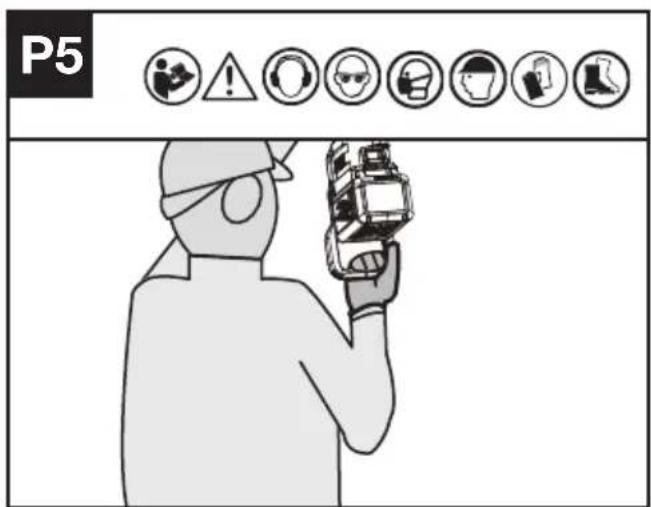

1. Žago na palici držite z obema rokama. Čvrsto jo držite. Pri rezanju visokih ali oddaljenih predmetov, držite za podporo zadnji ročaj. (Glej sliko P5).

ŽAGANJE DREVES (OBREZOVANJE) OPOZORILO: Preprečite povratni udarec. Povratni udarec lahko povzroči resne poškodbe ali smrt.

Za podrobnosti, glejte poglavje Povratni udarec.

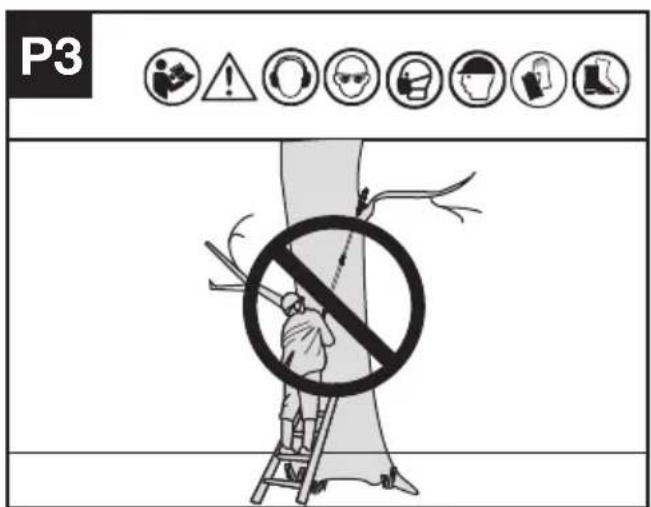

OPOZORILO: Ne uporabljajte žage na palici, ko ste

• na drevesu
• na lestvi ali na kateri koli nestabilni podlagi
• v kakršnem koli nerodnem položaju. Lahko izgubite nadzor nad žago na palici, kar lahko povzroči hude telesne poškodbe. POZOR: Če ne obvladate okoliščin dela, se posvetujte s strokovnjakom.

Obrezovanje drevesa pomeni, da žagate veje na stoječemu drevesu. Poskrbite, da boste stali na trdni podlagi. S stopali stojte v širini ramen. Težo enakomerno razporedite na obe stopali.

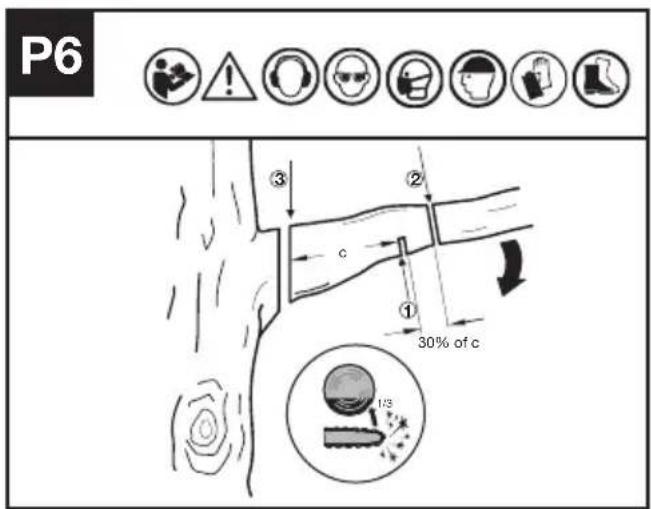

1. Prvi rez naredite nekaj centimetrov (c) stran od drevesnega debla na spodnji strani veje. Ta rez naredite s konico meča. Zarežite 1/3 premera veje (glej sliko P6).

1. Premaknite se nekaj centimetrov (30 % od c) višje po veji. Drugi rez naredite z zgornjega dela veje. Nadaljujte z rezom, dokler ne odrežete veje.
2. Tretji rez naredite čim bližje drevesnemu deblu, po možnosti popolnoma prerežite preostali štrcelj. Uporabite spodnji del vodilne palice za izdelavo tega reza.

Za akumulatorska orodja

Priporočeni razpon temperature okolja za praznjenje je -20 °C\~45 °C.

Priporočeno območje temperature okolice pri polnjenju je -5 °C\~45°C.

Podrobnosti glede varnega odlaganja uporabljenih baterij: Ob koncu življenjske dobe naprave varno odstranite baterijski paket, preden napravo odvržete. Ne odlagajte baterij in jih ne mečite v običajen smetnjak. Prav tako ne odstranjujte baterije skupaj z napravo. Odstranite uporabljen baterijski paket iz naprave in ga odložite na najbližji ali priročen poseben zbirni center za recikliranje. V primeru dvoma se posvetujte z lokalnim organom za varstvo okolja. Nespravilno odlaganje baterij lahko privede do vstopa vodnega kroga, kar je lahko nevarno za ekosistem. Ne odvrzite odpadnih baterij med nesortirane komunalne odpadke.

TRANSPORT

Prenašanje žage na palici

1. Izklopite žago na palici in odstranite baterijo.
2. Ko žago na palici prenašate ročno, držite palico žage na palici tako, da je stroj vzporeden s tlemi, meč pa je obrnjen nazaj.
3. Ko prevažate žago na palici v vozilu, jo zavarujte in postavite tako, da se ne bo premikala ali poškodovala.

Prenašanje baterije

1. Prepričajte se, da je baterija v varnem stanju.
2. Pri transportu baterije uporabljajte neprevodno embalažo.
3. Za vsebovane litij-ionske baterije veljajo zahteve

Sledite navodilom za vzdrževanje v tem priročniku. Pravilno čiščenje in vzdrževanje žage, verige in meča lahko zmanjšata možnost obrabe. Žago preglejte in vzdržujte po vsaki uporabi. To bo podaljšalo življenjsko dobo vaše žage. Če je žaga med delovanjem izpostavljena dežju, je treba stroj in baterijski sklop pred shranjevanjem ali polnjenjem osušiti.

VZDRŽEVANJE IN SHRANJEVANJE ŽAGE NA PALICI

1. Odstranite baterijski sklop

• ko ni v uporabi
  • pred premikanjem z enega mesta na drugo
  • pred servisiranjem

• pred zamenjavo dodatnih delov ali priključkov, kot sta veriga žage in meč

• Žago na palici preglejte pred in po vsaki uporabi. Natančno preglejte žago, če so meč ali drugi deli poškodovani. Preverite morebitno poškodbo, ki bi lahko vplivala na varnost upravljavca ali delovanje žage. Preverite poravnavo ali povezavo premikajočih se delov. Preverite glede zlomljenih ali poškodovanih delov. Žage na palici ne uporabljajte, če poškodba vpliva na varnost ali delovanje. Poškodbo popravite v pooblaščenem servisnem centru.

3. Žago na palici skrbno vzdržujte.

• Za boljše in varnejše delovanje, ohranjajte verigo ostro, čisto in podmazano.
• Za brušenje verige sledite korakom, opisanim v tem priročniku.
• Ročaje ohranjajte suhe, čiste in brez olja ali maščobe.
• Poskrbite, da so vsi vijaki in matice priviti.

4. Pri servisiranju uporabljajte samo enake nadomestne dele.

5. Ko ni v uporabi, žago na palici vedno shranjujte

• na visokem in zaklenjenem mestu, izven dosega otrok
• na suhem mestu
  • z nameščenim ščitnikom za meč

VZDRŽEVANJE VODILNE LETVE

Za zagotovitev maksimalne življenjske dobe vodilne letve, priporočamo, da jo vzdržujete na naslednji način. Žleb vodilne letve morate pred shranjevanjem orodja ali kadar se zamaže, temeljito očistiti.

Žleb vodilne letve morate očistiti tudi po vsakem odstranjevanju verige.

Morda bo potrebno občasno posneti tirnice meča s ploščato pilo.

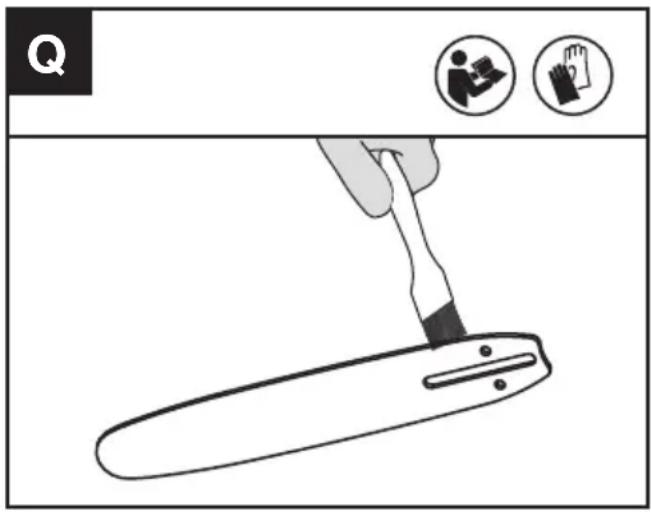

ČIŠČENJE ŽLEBU VODILNE LETVE

1. Odstranite pokrov verige ter meč in verigo. (glejte razdelek SESTAVLJANJE)
2. Z žičnato ščetko, izvijačem ali podobnim orodjem, očistite obloge iz žlebu vodilne letve. (glejte sliko P)
3. Poskrbite za čistočo kanala za dovajanje olja.

Q

POGOJI, KI ZAHTEVAJO VZDRŽEVANJE VERIGE IN MEČA:

• Žaga reže na eno stran ali pod kotom.
• Žago je treba potisniti skozi rez.
• Neustrezno dovajanje olja na meč ali verigo.

Stanje vodilne letve preverjajte po vsakem ostrenju verige. Obrabljena vodilna letev lahko poškoduje verigo in oteži žaganje.

Po vsaki uporabi, z odklopljenim virom napajanja, očistite nečistoče iz žleba in luknje verižnika.

Če je zgornji del deformiran, ga zgladite s ploščato pilo in poravnajte robove.

Poravnava zgornjih in stranskih robov

Obrabljeni žleb Ustrezni žleb

Če je žleb obrabljen, ukrivljen ali razpokan, oziroma deformiran zaradi pregrevanja, ga zamenjajte z novim. V primeru zamenjave uporabite samo vodilno palico, ki je navedena za vašo žago na seznamu rezervnih delov ali na nalepki, ki je nameščena na motorni žagi.

ZAMENJAVA VERIGE ŽAGE IN VODILNE LETVE

Če opazite, da so rezalni zobje verige preveč obrabljeni za ostrenje ali se slednja pretrga, jo zamenjajte z novo. Uporabljajte le nadomestne rezalne verige, ki so navedene v tem priročniku. Pred ostrenjem rezalne verige preverite stanje letve. Obrabljena ali poškodovana letev ni varna. Obrabljena ali poškodovana letev ni varna in bo povzročila poškodbe na rezalni verigi, hkrati pa bo žaganje oteženo.

OSTRENJE REZALNE VERIGE

OPOZORILO: Pred servisiranjem odstranite akumulator iz ležišča. V primeru stika z verigo, lahko pride do h poškodb ali smrti.

Rezalni robovi verige so ostri. Pri rokovanju z rezalno verigo imejte na rokah zaščitne rokavice.

Poskrbite, da bo rezalna veriga vedno ostra. Na ta način bo vaša žaga delala hitreje in bolj varno. Če je rezalna veriga topa, se bodo verižnik, letev rezalna veriga in motor hitreje obrabljali. Če začutite, da med žaganjem morate žago s silo potiskati v obdelovanec, pri žaganju pa nastaja droben prah z le nekaj večjimi ostružki, to pomeni, da je rezalna veriga topa.

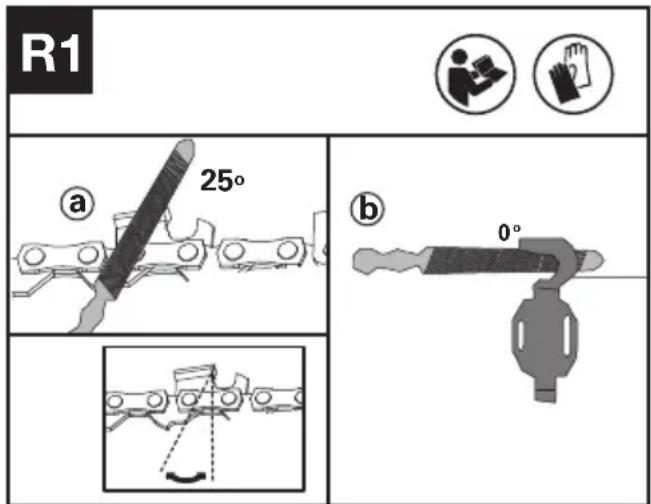

Pred ostrenjem bodite pozorni na naslednje korake: (Glejte sliko R1)

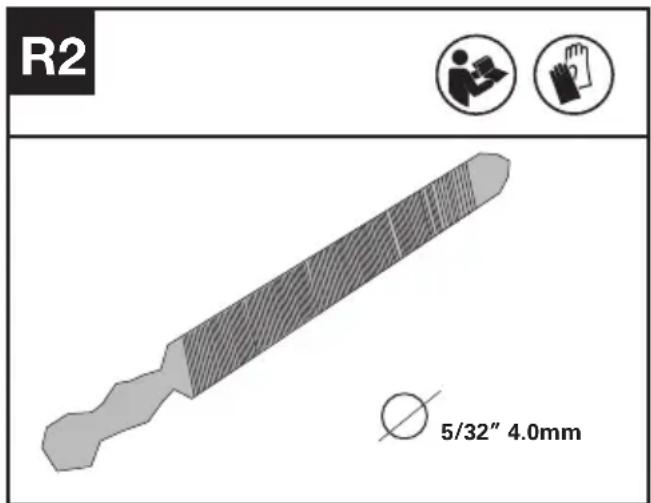

1. Pripravite okroglo pilo za ostrenje rezila. (Glej sliko R2). Opomba: Preden nabrusite verigo, meč trdno vpnite v primež. Prepričajte se, da veriga ni "priščipnjena" in se lahko prosto premika po meču. Preverite, ali je veriga pravilno napeta. (Glejte razdelek "Napenjanje verige")

1. Vsa rezila naostrite s pilo na eni strani meča.
2. Obrnite verižno žago in naostrite s pilo vsa rezila na nasprotni strani.
3. Prepričajte se, da je dolžina vseh rezalnih zob enaka. Da zagotovite učinkovito, varno in gladko rezanje, nastavite višino omejevalnika globine za ostrenje na 0,65 mm. Prepričajte se, da je sprednji rob omejevalnika globine zaobljen. (Glej sliko R4)

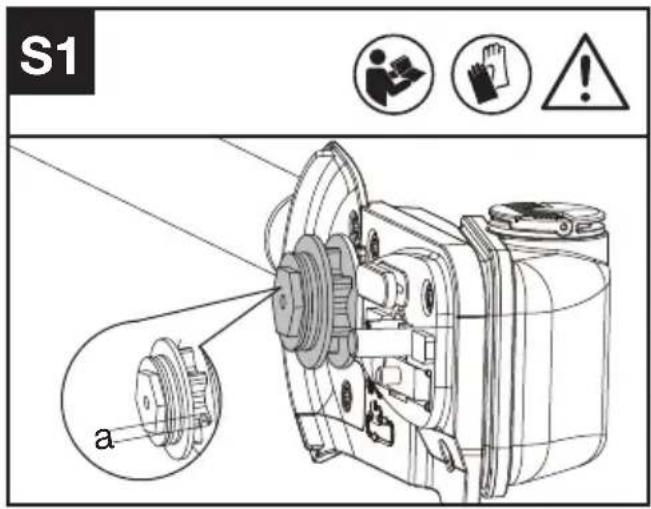

1. Odstranite pokrov pogonskega verižnika, verigo žage in meč.
2. Preverite ali so sledi obrabe globlje od a = 0,5 mm, kot je prikazano na sliki S1. Če je tako, je treba zobnik verige zamenjati. (Glej sliko S1)

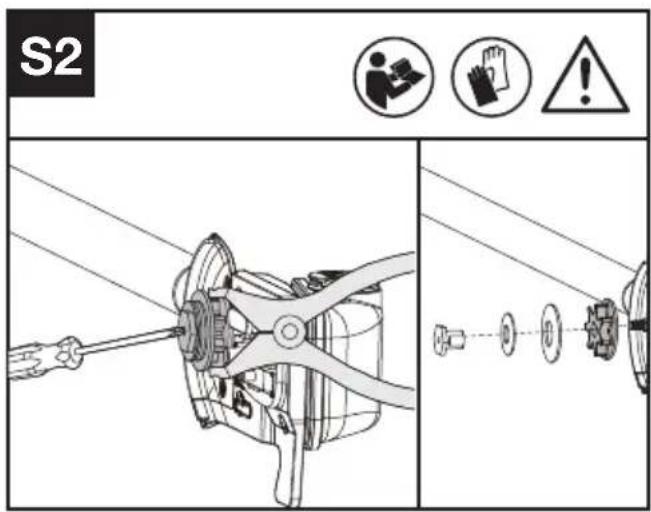

3. Pri zamenjavi zobnika verige nadzorujte zobnik s kleščami in z izvijačem sprostite matico in jo zamenjajte. (Glej sliko S2)

S1 a

1. Izklopite žago na palici in odstranite baterijo.
2. Ne uporabljajte agresivnih čistilnih sredstev ali topil. Napravo po uporabi očistite z vlažno krpo, namočeno v blago čistilno sredstvo.
3. Poskrbite, da na priključku baterije ne bo umazanije in ostankov, ter ga očistite z mehko in suho krtačo ali krpo.
4. Ne pršite vode na motor in električne komponente.
5. Za čiščenje naprave ne uporabljajte visokotlačnega čistilnika.

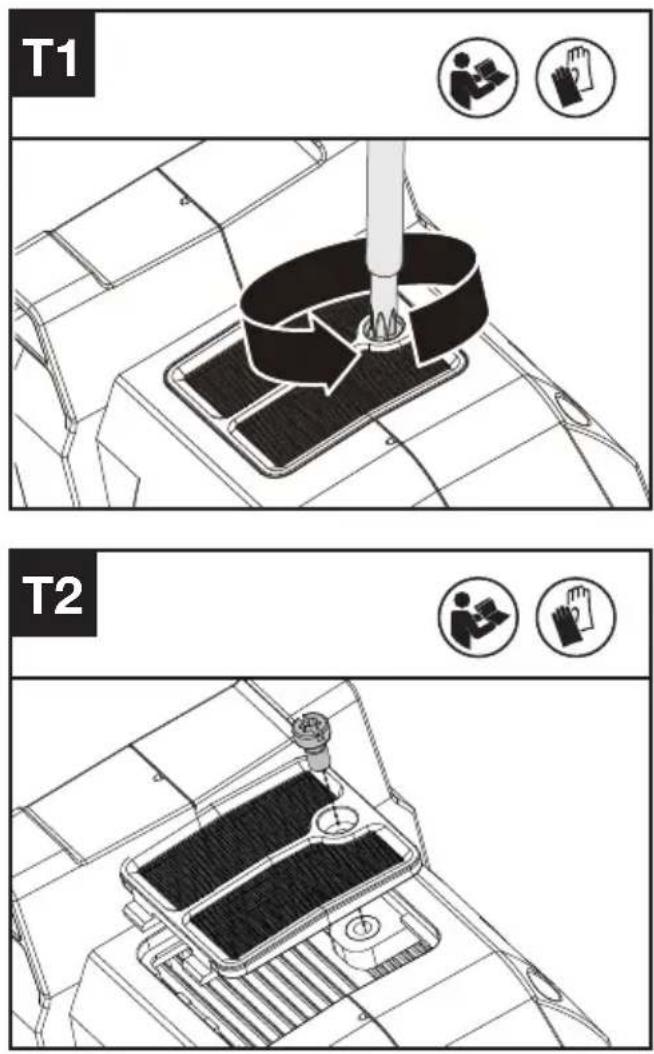

Čiščenje prezračevalnih rež (glej sliki T1, T2)

1. Očistite območje okrog prezračevalnih rež. Uporabite vlažno krpo ali mehko krtačo.
2. Odvijte in odstranite prezračevalne reže.
3. Prezračevalne reže sperite s tekočo vodo, da odstranite umazanijo.
4. Pustite, da se prezračevalne reže posušijo na zraku. Nato jih namestite v ohišje tako, da jih privijete z vijaki.

SHRANJEVANJE

1. Pred shranjevanjem iz žage na palici odstranite baterijski sklop.
2. Žago na palici in baterijo hranite na suhem in varnem mestu, ki je nedostopno otrokom in drugim nepooblaščenim osebam.
3. Baterijo shranjujte samo v temperaturnem območju med 5 °C in 25 °C. Na primer, poleti baterije ne puščajte v avtu.
4. Ko se med delovanjem zmočita zaradi dežja, je treba stroj in baterijo pred shranjevanjem ali polnjenjem posušiti. Odstranite baterijo in jo znova vstavite, će se stroj ne vklopi.

ODPRAVLJANJE NAPAK

Če električno orodje ne deluje povsem brezhibno, so v naslednji tabeli prikazani simptomi napak, možni vzroki ter ukrepi za odstranitev napake. Če problema kljub temu ne morele identificirati in odstraniti, se prosimo obrnite na vašo servisno delavnico.

POZOR: Pred iskanjem napake izklopite električno orodje in iz njega od stranite akumulatorsko baterijo.

Simptom Možen vzrok Pomoč
Tračne žage ni mogoče upravljati	Prazna baterija Napolnite akumulator
Rod žaga prekinitve delovanja	Pregrevanje	Napravo postavite v hladen, dobro prezračevan prostor, da se ohladi.
	Premočno pritiskate na obdelovanec.	Malce manj močno pritiskajte na obdelovanec.
	Slaba povezava	Posvetujte se s serviserjem
	Okvara napeljave
	Sprožilec za vklop/izklop je okvarjen.
Žaga verige je suha.	V oljnem rezervoarju ni olja Dolijte olje
	Prezračevalna reža v pokrovčku odprtine za polnjenje olja je zamašena	Očistite pokrovček
	Izpustni kanal olja je zamašen Očistite	izpustni kanal olja
Vroča veriga žage/ vodilna tirnica.	V oljnem rezervoarju ni olja Dolijte olje
	Prezračevalna reža v pokrovčku odprtine za polnjenje olja je zamašena	Očistite pokrovček
	Izpustni kanal olja je zamašen Očistite	izpustni kanal olja
	Veriga je preveč napeta Nastavite nap	penjalni vijak
	Topa veriga žage. Pobrusite verigo žage ali jo nadomestite.
Ekstremno trganje, vibracije, žaga ni pravilno	Prenizka napetost verige Nastavite nap	penjalni vijak
	Topa veriga žage. Pobrusite verigo žage ali jo nadomestite
	Obrabljena veriga žage Nadomestite verigo žage.
	Zobje žage kažejo v napačno smer Pravilno montirajte verigo žage

BATERIJA

Težave Možni vzroki Korektivni ukrep
LED sveti za napako	Baterija je izpraznjena	Napolnite akumulator. Napolnite baterijo.
	Težave s temperaturo.	Za polnjenje uporabljajte baterijo v okolju, kjer je temperatura med -20 °C do 45°C.
	Drugo	Stopite v stik z vašim serviserjem.

TEHNIČNI PODATKI

Vrsta izdelka KC330 KC330.X (330 - oznaka stroja, predstavnik žage na palici)

	KC330 KC330.X **
Napetost	60 V --Max. ***
Dolžina letve	25 cm
Hitrost verige	Visoka: 17 m/sNizka: 13 m/s
Polnilna količina oljnega rezervoarja	160 ml
Korak verige	3/8" LP
Širina vodila verige 1.1 mm
Stopnja zaščite	IPX4
Teža stroja	5.7 kg

** X = 1-999, A-Z, M1-M9 so samo za različne kupce, med temi modeli ni nobenih varnostnih sprememb. *** Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 60 V. Običajna napetost je 54 V.

PRIPOROČENE BATERIJE IN POLNILNIKI

Baterijo Amp Polnilnik Amperage
KAC804 4.0 Ah KAC840 30 A

Priporočamo, da dodatno opremo kupite pri istem prodajalcu, ki vam je prodal orodje. Za dodatne podrobnosti glejte embalažo dodatne opreme. Vaš prodajalec vam lahko pomaga in svetuje.

KOMBINACIJE REZALNIH NASTAVKOV

Rezalni nastavek

KAC333-10"/25cm 0.043"/1.1mm 3/8 LP Letev

KAC302-10"/25cm 0.043"/1.1mm 3/8 LP Veriga

KAC335-12"/30cm 0.043"/1.1mm 3/8 LP Letev

KAC304-12"/30cm 0.043"/1.1mm 3/8 LP Veriga

TEHNIČNI PODATKI ZA BATERIJO(NEOBVEZNO)

Frekvenčni pasovi za Bluetooth 2400-2483.5 MHz
Največja oddana moč za Bluetooth	8 dBm

PODATKI O HRUPU

Vrednotena raven	L_pA = 88 dB(A)
zvočnega tlaka	K_pA = 3.0 dB(A)
Vrednotena raven	L_wA = 100.75 dB(A)
zvočne moči	K_wA = 1.93 dB(A)
Uporabljajte zaščito za ušesa.

PODATKI OVIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN ISO 11680-1.

Vrednost emisije vibracij	a_h=3.2 m/s^2
	Nezanesljivost meritveK=1.5 m/s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij

vibracij med uporabo strojčka, se lahko razlikuje

od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe orodja in materiali, ki jih lahko obdelujete.

Ali je orodje v dobrem stanju in ustrezno vzdrževano.

Ali uporabljate ustrezni pripomoček za orodje in je ta oster ter v brezhibnem stanju.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

natančno oceniti raven izpostavljenosti

v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostre pripomočke.

Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah,

tekom nekaj dni.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.

Dostavite jih na mesto za ločeno zbiranje odpadkov.

Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

MI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

V imenu družbe Positec izjavljamo, da je izdelek

Opis izdelka: Akumulatorska žaga na palici

Vrsta izdelka: KC330 KC330.X (330 - oznaka

stroja, predstavnik žage na palici)

Funkcija: Rezanje visokih vej

skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC spremenjena z 2005/88/EC

- Postopek za ugotavljanje skladnosti, glede na

Dodatek V

- Izmerjena raven zvočne moči 100.75 dB(A)

- Deklarirana raven zvočne moči 103 dB(A)

SL

in izpolnjuje naslednje standarde,

EN 62841-1, EN ISO 11680-1, EN ISO 3744,

EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime: Marcel Filz

Naslov: Positec Germany GmbH

Postfach 680194, 50704 Cologne,

Germany

A##

2023/12/11

Allen Ding

Namestnik glavnega inženirja za testiranje in certificiranje

Positec Technology (China) Co., Ltd.

2) Električna sigurnost

a) Priključni utikač električnog alata mora odgovarati utičnici. Sve su preinake utikača zabranjene. Nemojte upotrebljavati adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Utikač na kojem nisu vršene preinake i odgovarajuća utičnica smanjuju opasnost od strujnog udara.
