KÄYTTÖTARKOITUS

Tämä oksasaha on tarkoitettu käden ulottumattomissa olevien oksien karsimiseen ja siistimiseen. Kaikkien sahausten on oltava poikkisuuntaisia. Tämä tuote on tarkoitettu ainoastaan puun sahaamiseen.

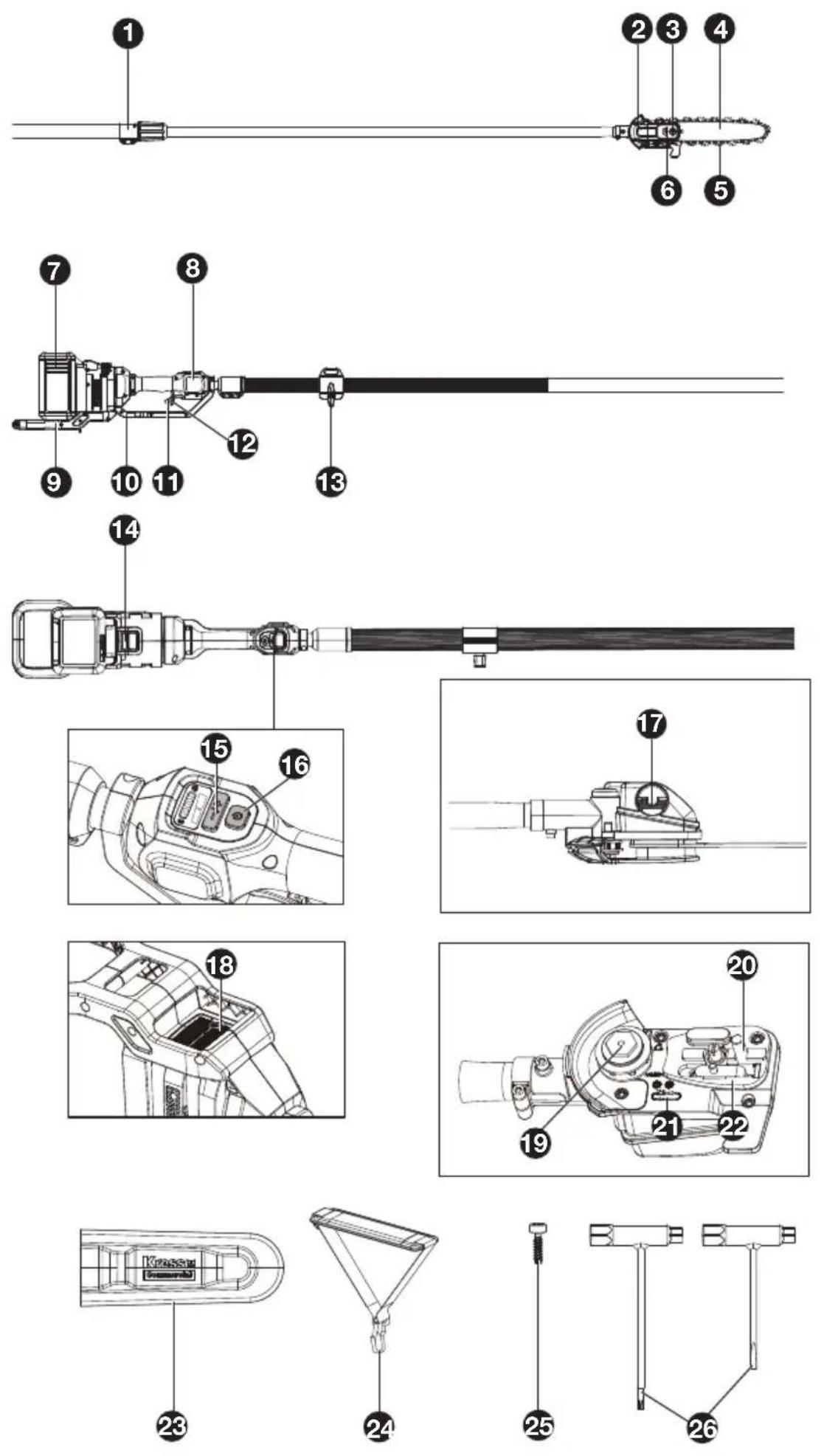

KOMPONENTTILISTA

1. TANGON JATKOPAINIKE

2. KYTKINKOTELO

3. KUUSIOMUTTERI

4. TERÄLEVY

5. KETJU

6. KETJUN KIRISTYSRUUVI

7. AKKU*

8. NÄYTTÖ

9. TAKAKAHVAN KOKOONPANO

10. KAASUSUOJA

11. KAASULIIPAISIN

12 TURVALUKON VAPAUTUSVIPU

13. OLKAHIHNAN ASENNUSPISTE

14. AKUN VAPAUTUSPAINIKE

15. NOPEUDENSÄÄDIN

16. ON/OFF-VIRTAKYTKIN

17. ÖLJYN TÄYTTÖKORKKI

18. ILMANSUODATIN

19. KETJUPYÖRÄ

20. TANGON KOHDISTUSTAPPI

21. KETJUN SUUNTASYMBOLI

22. TERÄLEVYN ALUSTA

23. SUOJAKOTELO

24. OLKAHIHNA

25. RUUVI

26. KUUSIOKOL OAVAIN

* Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

ALKUPERÄISET OHJEET TURVALLISUUSOHJEET TUOTETURVALLISUUS YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviiin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO
a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.

g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

6) HUOLTO

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

OKSASAHAN TURVALLISUUSVAROITUKSET

1. Pidä oksasaha riittävän etäisyyden päässä yläpuolisista sähkölinjoista.
2. Huomioi vaaralliset työasennot sekä maahan putoavien tai maasta kimpoavien oksien riski; ne voivat osua käyttäjään. Poista oksat osissa.
3. Pidä sivulliset turvallisen välimatkan päässä koneesta sen käytön aikana.
4. Varmista vakaa asento ja tasapaino käytön aikana ja käytä tarvittaessa mukana toimitettuja valjaita.
5. Käytä käytön aikana henkilösuojaimia, kuten kuulon suojausta, silmänsuojausta (visiiriä tai suojalaseja) sekä pään suojausta ja suojavaatetusta.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista

metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.

d) Älä kohdista akkuun mekaanisia iskuja

e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon

f) Pidä akku puhtaana ja kuivana.

g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.

h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.

i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.

j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen

kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.

m) Pidä akku lasten ulottumattomissa.

n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.

o) Poista akku laitteesta, kun laitetta ei käytetä.

p) Hävitä käytetty akku oikein.

q) Alä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja

(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia

häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

- Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.

- Lisää laitteen ja vastaanottimen välistä etäisyyttä.

- Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.

- Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SÄILYTÄ NÄMÄ OHJEET

SYMBOLIT

	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet.
	VAROITUS
	Käytä kuulosuojaimia
	Käytä silmäsuojaimia
	Käytä pölymaskia
	Käytä pääsuojusta
	Käytä suojakäsineitä
	Suojajalkineet
	Pysy riittävän etäisyyden päässä sähkölinjoista

FIN

	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.
	Älä hävitä tulessa
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
	Romutettuja sähkölaitteita ei saa heitää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta virano-maisilta tai jälleenmyyjältä.
	Ympäristöystävällinen hävittäminen. Vanhoja sähkölaitteita ei saa hävittää tavallisen kotijätteen mukana, vaan ne on hävitettävä erikseen. Yksityishenkilöiden kautta tapahtuva jätehuolto yhteisessä keräyspisteessä on maksutonta. Vanhojen laitteiden omistaja on velvollinen tuomaan laitteet tällaisiin tai tällaisia vastaaviin keräyspisteisiin. Tällä pienellä henkilökohtaisella panostuksella edistät arvokkaiden raaka-aineiden kierrätystä ja myrkyllisten aineiden käsittelyä.
	Avaa
	Lukitse

ASENNUS & OPERAATIO

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

KOKOONPANO

VAROITUS! Älä asenna akkuayksikköä ennen kuin se on täysin koottu. Käytä aina

käsineitä, kun käsittelet ketjua.

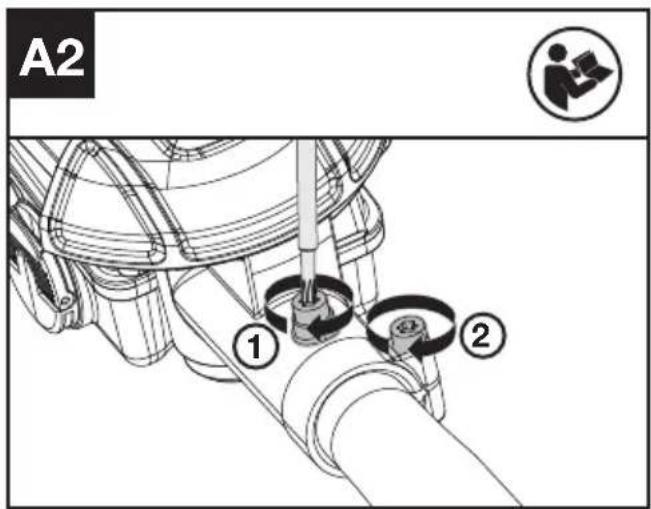

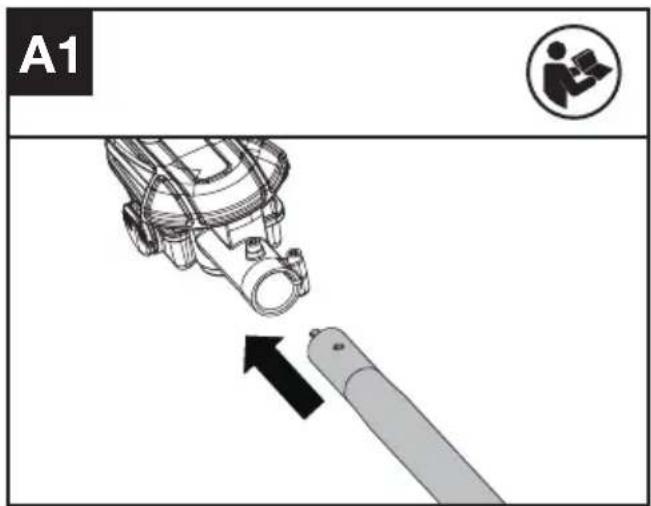

LEIKKAUSPÄÄN KOKOAMINEN (KATSO KUVA A1, A2)

Ota kaikki osat varovasti pakkauksesta. Aseta saha kiinteälle ja tasaiselle alustalle. Kiinnitä leikkauspää tankoon.

HUOMAA: Pidä leikkuupäätä ja koneen runkoa vaakasuorassa asennossa. Vvarmista, että ruuvi on kohdistettu varressa olevaan reikään.

A1

A2 ① ②

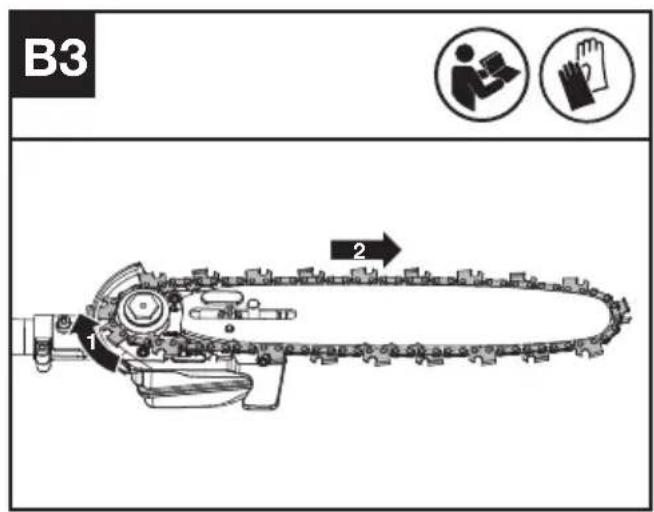

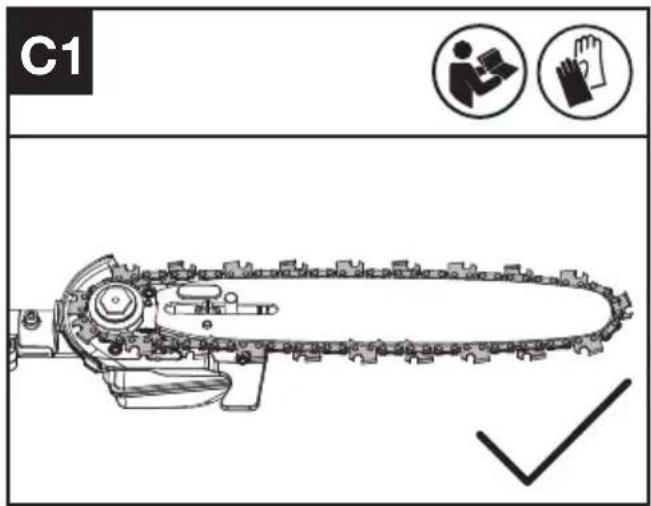

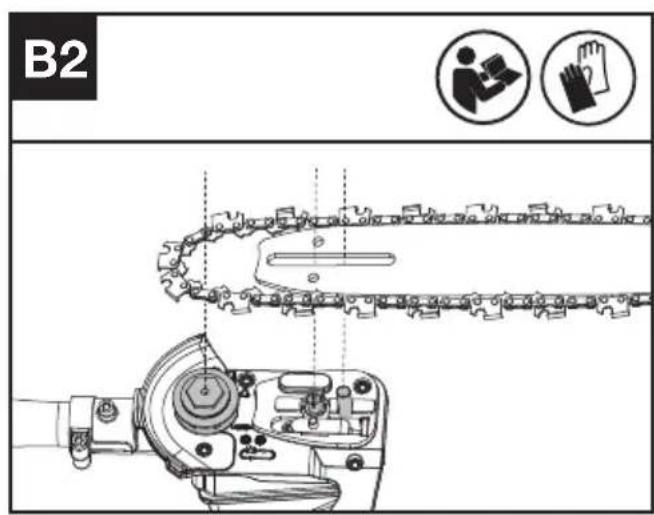

KETJUN JA TERÄLEVYN KOKOAMINEN

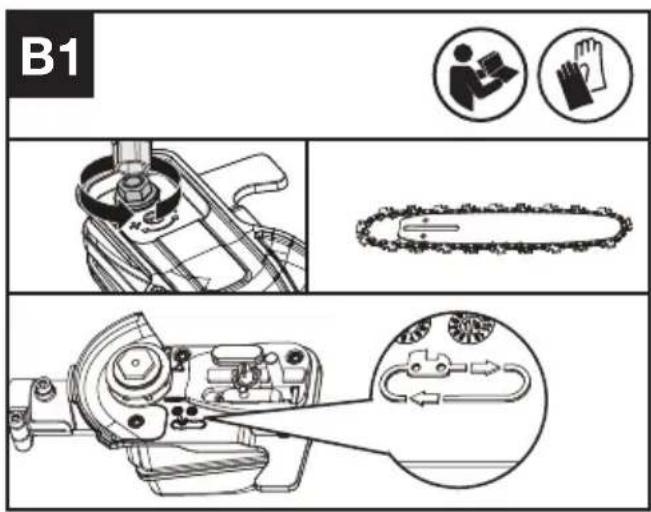

1. Irrota kytkinkotelo löysäämällä kuusiomutteri. Liu'uta ketju terälevyn ympärillä olevaan uraan. Varmista, että ketju on oikeassa kulkusuunnassa. (Katso kuva B1)
2. Åsenna ketju ketjupyörälle siten, että terälevyn alustan paikannustappi osuu terälevyn aukkoon. (Katso kuva B2, B3)
3. Varmista, että kaikki osat ovat kunnolla paikoillaan. Varmista, että vetolenkit ovat täysin kiinni ketjupyörässä (ks. kuva C1) ja että ne eivät mene mutkalle kuvan C2 mukaisesti. Jos ketju on mutkalla jostain kohtaa, tartu ketjuun terälevyn kohdalta juuri ennen mutkaa ja vapauta mutka vetämällä.

HUOMAA: ketjun tulisi pyöriä vapaasti, mutta sen liikuttaminen vaatii hieman voimaa

1. Asenna kytkinkotelo paikalleen ja kiristä

kuusiomutteri

B1

B2

B3 1 2

C1

C2 Sykkyrä

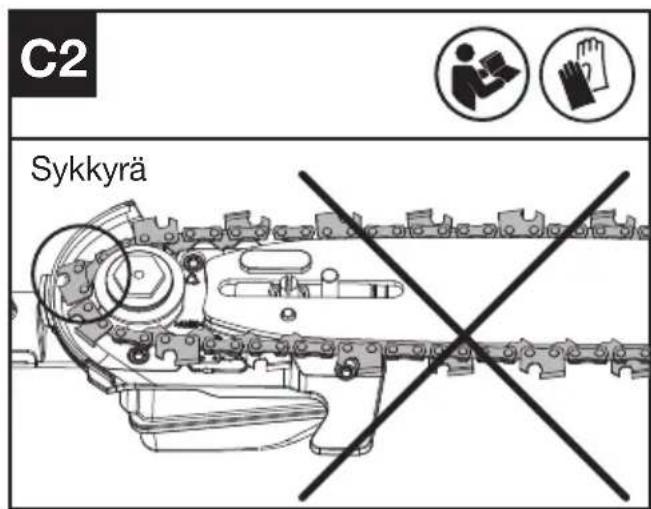

AROITUS: Ketju ei ole vielä kiristettynä. Ketjun kiristäminen tapahtuu kohdassa

"KETJUN KIRISTYS" kuvatulla tavalla. Ketju on nyt tarkastettava oikean kiristämisen varmistamiseksi.

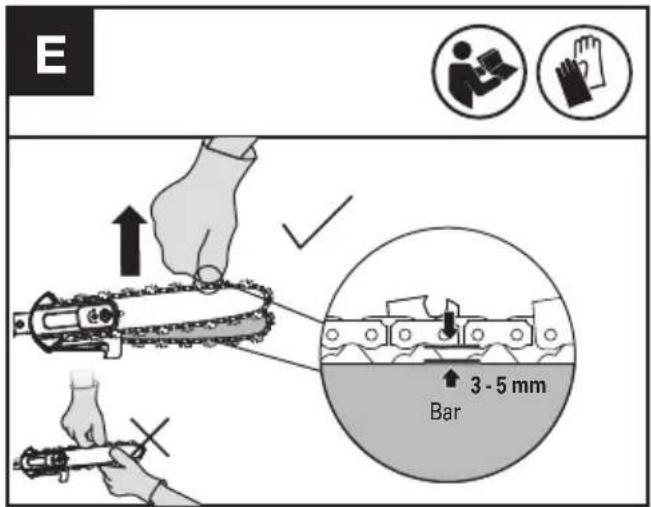

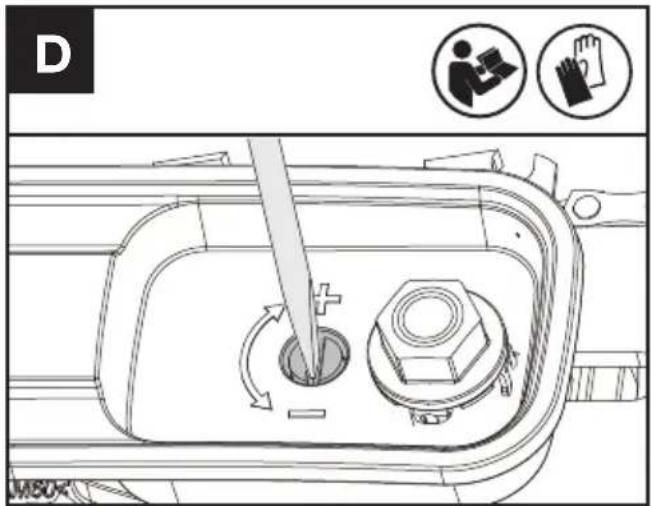

KETJUN KIRISTÄMINEN (KATSO KUVAT D, E)

HUOMAA: Uudet teräketjut asettuvat terälevylle ensimmäisen käytön yhteydessä. Tarkista ketjun kireys käytön aikana usein ja kiristä, kun ketju löystyy.

• Irrota akku ennen sahan ketjun kireyden säätämistä.
• Ketjun leikkuureunat ovat teräviä. Käytä suojakäsineitä käsitellessäsi ketjua.

• Säilytä ketjun kireys aina oikeana. Löysä ketju voi hypätä pois terälevyn urasta. Tämä voi vahingoittaa käyttäjää ja ketjua. Löysä ketju aiheuttaa ketjun, terälevyn ja hammaspyörän nopean kulumisen.

• Aseta oksasaha sopivalle, tasaiselle pinnalle ja löysää kuusiomutteri.

• Käännä ketjun kiristysruuvia myötäpäivään, kunnes se on kireällä. (Katso kuva D)

HUOMAA: Kireys nousee automaattisesti, kun ketjun kiristysruuvia käännetään myötäpäivään. Kiristä sitten kuusiomutteri tiukasti.

1. Tarkista ketjun kiristysruuvin asettama kireys.

Oikea ketjun kireys on saavutettu, kun ketjua voidaan nostaa noin puolet vetolenkin syvyydestä terälevyn keskellä olevasta urasta. Tämä tulisi tehdä yhdellä kädellä ketjua nostaen koneen painoa vastaan. Käytä suojakäsineitä. (Katso kuva E). Kiristä sitten kuusiomutteri täysin.

HUOMAA: ketju on kiristetty oikein, kun se voidaan nostaa irti terälevystä ja vetolenkki on terälevyn uran sisällä.

HUOMAA: Ketju venyy leikatessa ja menettää oikean kireytensä. Kun ketju löystyy, löysää kuusiomutteri, kiristä sitten ketju uudelleen ja kiristä kuusiomutteri, jotta ketjun kireys palautuu oikein toistamalla edellä mainitut vaiheet 1–3.

D M804

Asenna ruuvit numeroidussa järjestyksessä: 1, 2, 3 ja 4 kuten kuvassa näytetään.

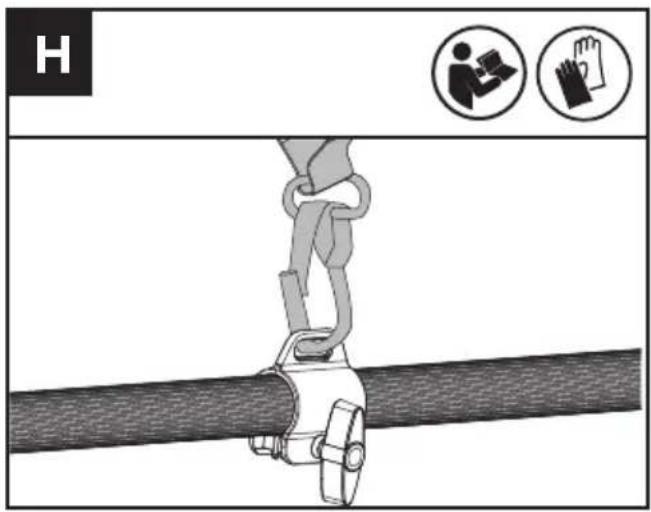

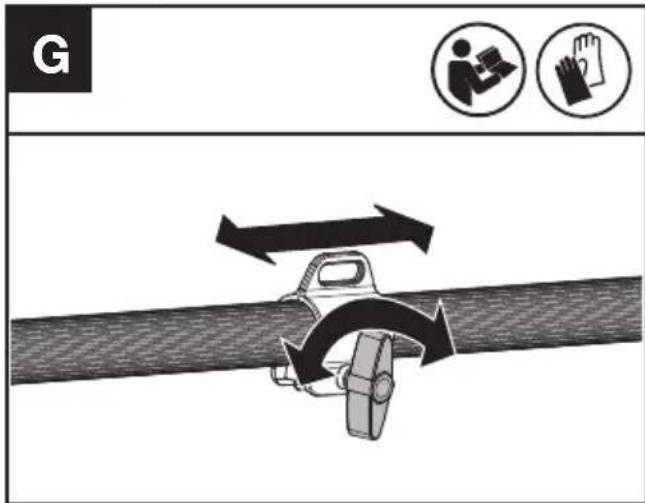

OLKAHIHNAN KOKOONPANO (KATSO KUVA G, H)

G

H

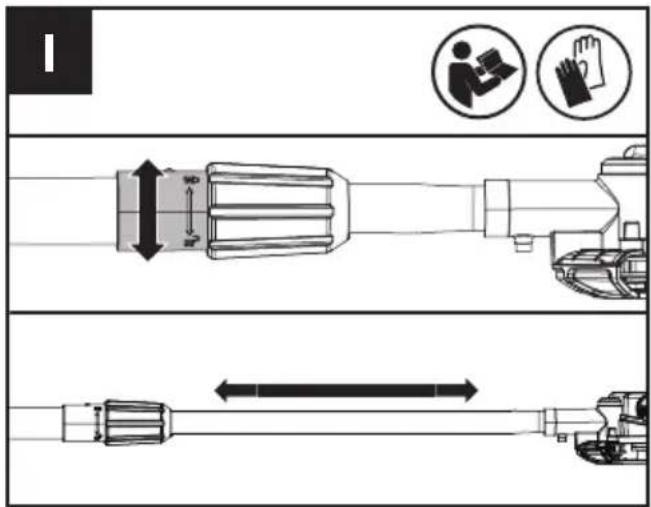

OKSASAHAN PITUUSSÄÄTÖ (KATSO KUVA I)

TÄRKEÄÄ: Oksasahaa ei ole täytetty teräketjuöljyllä. Se on ehdottomasti täytettävä teräketjuöljyllä ennen käyttöä.

Älä koskaan käytä oksasahaa ilman teräketjuöljyääläkä anna säiliön tyhjentyä, sillä tämä johtaa tuotteen laajoihin vaurioihin.

HUOMAA: Ketjun käyttöikä ja leikkauskapasiteetti riippuvat optimaalisesta voitelusta. Siksi ketju öljytään automaattisesti käytön aikana.

ÖLJYSÄILIÖN TÄYTTÄMINEN:

VAROITUS: irrota akku ennen öljysäiliön täyttämistä.

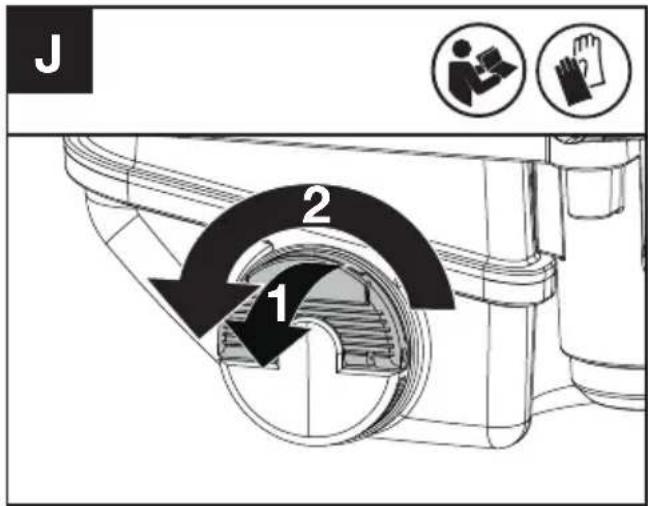

1. Aseta oksasaha mille tahansa sopivalle pinnalle öljysäiliön korkki ylöspäin.
2. Puhdista öljyn täyttöaukon korkin ympäristö liinalla ja avaa korkki kiertämällä sitä vastapäivään.
3. Lisää teräketjuöljyä, kunnes säiliö on lähes täynnä.
4. Vältä lian tai roskien pääsy öljysäiliöön, asenna öljyn täyttöaukon korkki takaisin paikalleen ja kiristä se kiertämällä myötäpäivään käsitiukkuuteen.

On tärkeää käyttää tanko- ja teräketjuvoiteluainetta (ei autoöljyä), joka

on suunniteltu toimimaan laajalla lämpötila-alueella ilman laimennusta. Voiteluainetta löytyy paikasta, josta ostit tämän sahan, tai paikallisesta rautakaupasta. Älä käytä likaisia, käytettyjä tai muuten saastuneita öljyjä. Terälevy tai ketju voivat vaurioitua. Hyväksymättömän teräketjuöljyn käyttö mitätöi takuun.

Säilytettävä lasten ulottumattomissa. Jos ainetta on nielty, soita välittömästi lääkärille. Säilytä kaukana lämmöstä tai avotulesta.

J 1 2

KÄYTTÖ

ENNEN AKKUTYÖKALUN KÄYTTÖÄ ULKOTILOISSA

VAROITUS! Laturi ja akku on suunniteltu toimimaan yhdessä, joten älä yritä käyttää

muita laitteita. Älä koskaan työnnä tai päästä metalliesineitä laturin tai akkuyksikön liitäntöihin, koska seurauksena on sähkövika ja vaaratilanteita.

HUOMAA: Akkuyksikkö on LATAAMATON, ja se on ladattava kerran ennen käyttöä. Mukana toimitettu akkulaturi on sovitettu koneeseen asennettuun Li-ion -akkuun. Älä käytä toista akkulaturia.

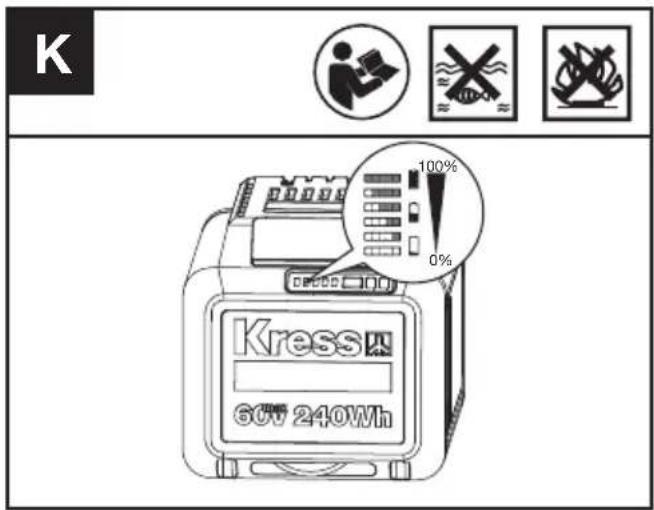

AKUN LATAUSTILAN TARKISTAMINEN (KATSO KUVA K)

K Kress 600 240Wh 100% 0%

Tarkista akun kapasiteetti painamalla akun päällä olevaa virran testauspainiketta ennen käytön aloittamista tai käytön jälkeen.

FIN	Havainto LED-valo Akun tila
	Viisi vihreää valoa ovat syttyneet.	[7300]	80% ≤ Tehotaso ≤ 100%
	Neljä vihreää valoa ovat syttyneet.	[620H]	60% ≤ Tehotaso < 80%
	Kolme vihreää valoa ovat syttyneet.		40% ≤ Tehotaso < 60%
	Kaksi vihreää valoa ovat syttyneet.	[H208]	20% ≤ Tehotaso < 40%
	Yksi vihreä valo on syttynyt.	[6420]	10% ≤ Tehotaso < 20%
	Yksi vihreä valo vilkkuu.		0% ≤ Tehotaso < 10%

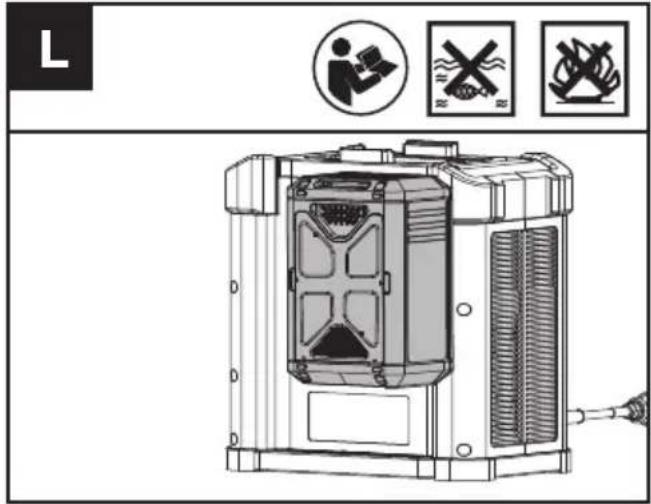

AKKUYKSIKÖN LATAAMINEN (Katso kuva L)

Li-ion-akku on suojattu syväpurkautumiselta. Kun akku on tyhjä, kone kytkeytyy pois päältä suojapiirin avulla. Jokainen akku on ladattava täyteen ennen ensimmäistä käyttökertaa.

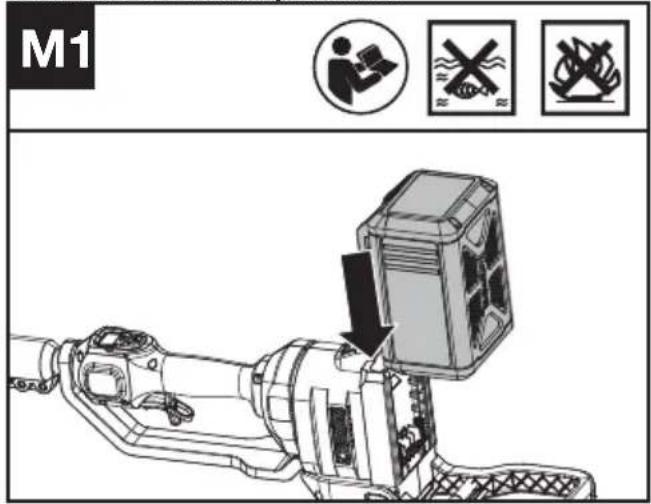

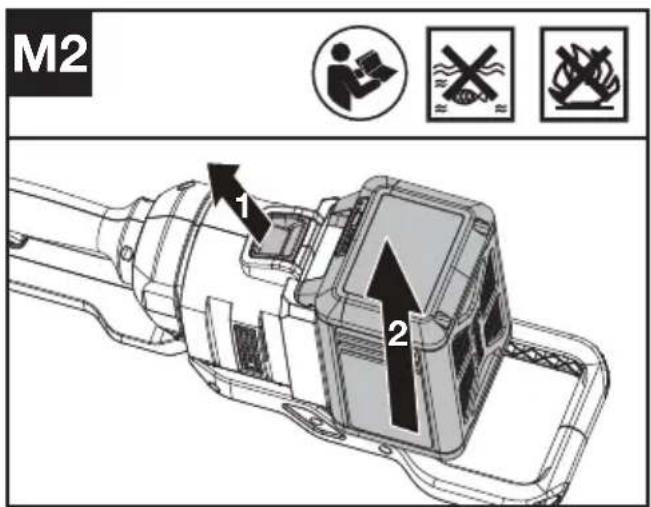

AKKUYKSIKÖN POISTAMINEN TAI ASENTAMINEN (KATSO KUVA M1, M2)

Aseta akkuyksikkö latauksen jälkeen työkalun akkuporttiin. Yksinkertainen työntäminen ja kevyt painaminen riittää, kunnes naksahdus kuuluu. Tarkista, onko akku täysin kiinni.

Poista akku työkalusta vetämällä käytön jälkeen. HUOMAA: Kun irrotat akkuyksikköä, pidä siitä tukevasti kiinni, jotta se ei putoa ja vältät loukkaantumisen.

M2 1 2

OKSASAHAN JA AKUN TESTAAMINEN ENNEN KÄYTTÖÄ (KATSO KUVA N)

Hallintalaitteiden tarkistaminen

1. Poista akku.
2. Yritä painaa kaasukahvaa. Jos kaasukahvaa voidaan painaa ilman, että Turvalukon vapautusvipua painetaan, on turvalukon vapautusvipu viallinen. Lopeta koneen käyttö ja ota yhteys huoltoedustajaan.

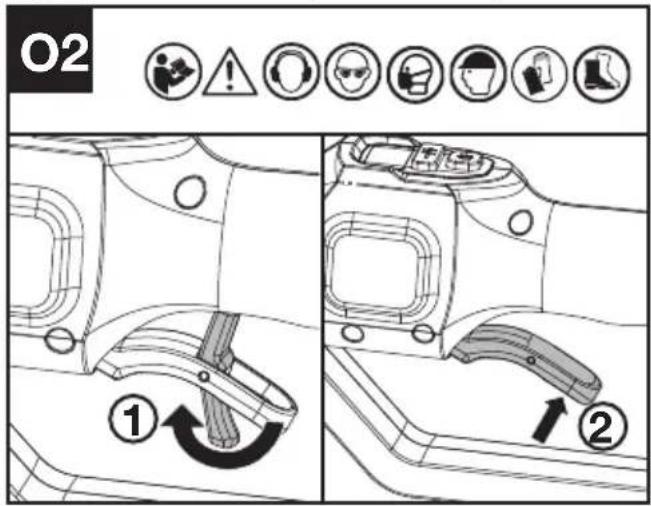

3. Paina ensin turvalukon vapautusvipu alas ja sitten kaasuliipaisinta.
4. Vapauta kaasuliipaisin ja turvalukon vapautusvipu. Jos kaasuliipaisin tai turvalukon vapautusvipu jää jumiin eikä pysty palautumaan alkuperäiseen asentoonsa, lopeta koneen käyttö ja ota yhteys huoltoedustajaan.

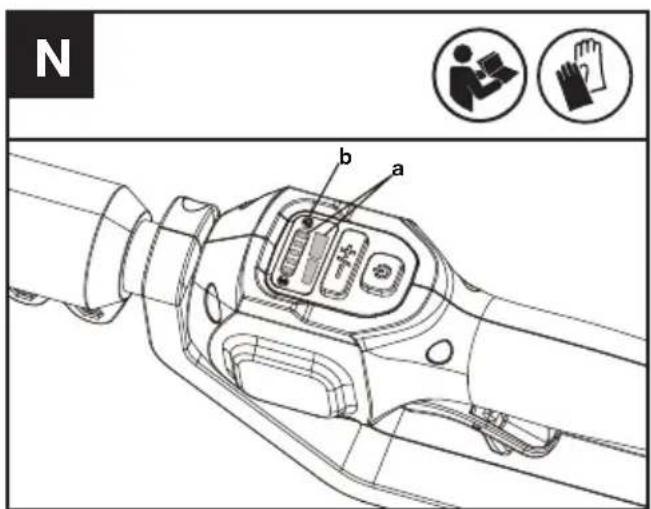

Näytön tarkastaminen

1. Asenna akku paikalleen.

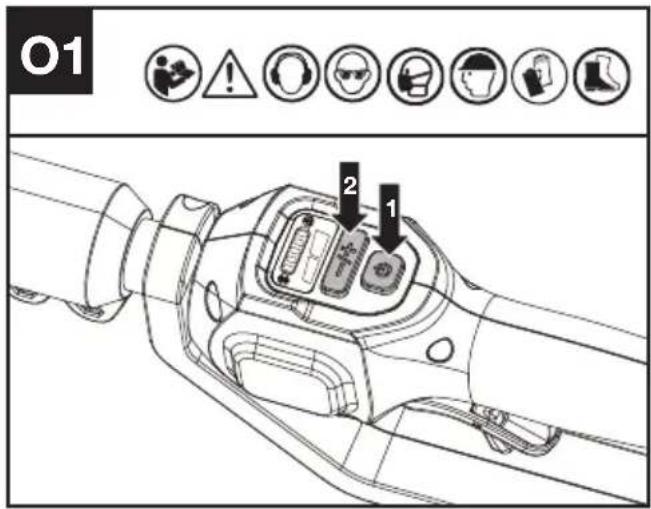

2. Paina on/off-virtakytkintä. Tuote on päällä, kun LED (a) palaa. Tuote on pois päältä, kun LED (a) ei pala.
3. Työnnä ensin turvalukon vapautusvipu eteenpäin, sitten purista ja pidä kaasuliipaisin pohjassa käynnistääksesi koneen. (Katso kuva O2)
4. Jos varoitusvalo (b) vilkkuu, katso ota yhteyttä jälleenmyyjään.
5. Vapauta kaasuliipaisin. Kone pysähtyy lyhyen viiveen jälkeen. Jos kone jatkaa leikkaamista, irrota akku ja ota yhteys huoltoedustajaan.

N b a

KÄYNNISTÄMINEN JA SAMMUTTAMINEN

HUOMIO: Tarkista akku ennen akkutyökalun käyttöä. Käytä vain lisävarusteissa lueteltua akkua.

Leikkuunopeuden säätö (Katso kuva O1)

1. Paina on/off-virtakytkintä.
2. Valitse tarvittaessa alempi leikkuunopeus painamalla nopeuden säätimen miinusmerkkiä (-).

O1 2 1

Työnnä ensin turvalukon vapautusvipu eteenpäin, sitten purista ja pidä kaasuliipaisin pohjassa käynnistääksesi koneen. (Katso kuva O2)

O2 ① ②

SAHAAMINEN

ÄRKEÄÄ: TARKISTA ÖLJYSÄILIÖ SÄÄNNÖLLISESTI.

Varmista ketjun oikea kireys tarkistamalla se ajoittain.

(1) Asenna akku koneeseen.
(2) Älä anna ketjun koskettaa maata käytön aikana, sillä se tylsyttää ketjun.
(3) Pidä sahasta kiinni molemmin käsin.
(4) Varmista, että asentosi on tukeva. Seiso hartioiden levyisessä haara-asennossa. Jaa painosi tasaisesti molemmille jaloille.
(5) Kun olet valmis sahaamaan, noudata yllä olevia käynnistystoimenpiteitä ja nopeuden valintaa. Tämä kytkee sahan päälle. Liipaisimen

vapauttaminen sammuttaa sahan. Varmista ennen sahausta, että saha käy täydellä nopeudella.

(6) Kun aloitat sahauksen, aseta liikkuva ketju hitaasti puuta vasten. Puun tulisi olla mahdollisimman lähellä leikkauspäätä. Pidä saha tiukasti paikallaan, jottei saha kimpoa tai luista (sivuttain).
(7) Ohjaa sahaa kevyellä paineella äläkä aseta sahalle liallista voimaa, vaan anna sahan tehdä työnsä. Muuten moottori ylikuormittuu ja voi palaa. Kone tekee työn paremmin ja turvallisemmin nopeudella, johon se on tarkoitettu.
(8) Irrota saha leikkausurasta sen ollessa käynnissä täydellä nopeudella. Pysäytä saha. Varmista, että ketju on pysähtynyt, ennen kuin lasket sahan alas.
(9) Harjoittele hukkapuilla turvallisella työskentelyalueella, kunnes koet hallitsevasi koneen; käytä sujuvaa liikettä ja vakaata sahausnopeutta.

TAKAPOTKUN TURVALAITTEET TÄSSÄ SAHASSA

Tässä sahassa on matalan takapotkun ketju ja takapotkua alentava terälevy. Molemmat vähentävät takapotkun mahdollisuutta. Takapotku on kuitenkin mahdollinen oksasahaa käytettäessä.

Seuraavat vaiheet vähentävät takapotkun riskiä.

• Tartu sahaan molemmin käsin sen käydessä. Käytä tiukkaa otetta.
• Pidä kaikki turvavälineet paikoillaan sahassa. Varmista, että ne toimivat oikein.
• Pidä vakaa asento ja tasapaino koko ajan.
• Seiso hieman sahan vasemmalla puolella. Tämä estää kehoasi olemasta suorassa linjassa ketjun kanssa.
• Älä anna terälevyn kärjen koskettaa mitään, kun ketju liikkuu.
• Älä hautaa terälevyn kärkeä tai yritä upottaa sitä puuhun (porata puuhun terälevyn kärjellä).
• Varo puun vääntymistä tai muita voimia, jotka voivat puristaa ketjua.
• Ole erittäin varovainen, kun palaat aiempaan leikkaukseen.
• Käytä vain tämän oksasahan mukana toimitettua matalan takapotkun ketjua ja terälevyä tai suositeltuja vaihto-osia.
• Älä koskaan käytä tylsää tai löysää ketjua. Pidä ketju terävänä ja sen kireys asianmukaisena.

KORKEALLA OLEVIEN OKSIEN SAHAAMINEN

1. Asenna akku koneeseen.
2. Ennen korkealla olevan oksan sahaamista huomioi putoavan oksan todennäköinen reitti. VAROITUS: Älä seiso suoraan sahattavan oksan alapuolella. Pidä sivulliset loitolla. Älä seiso tikkailla tai muulla epävakaalla tuella, kun käytät työkalua. Älä käytä työkalua kaapeleiden tai sähkö- tai puhelinlinjojen lähellä. Pysy vähintään 3 metrin päässä voimalinjoista. (Katso kuva P1-P4)

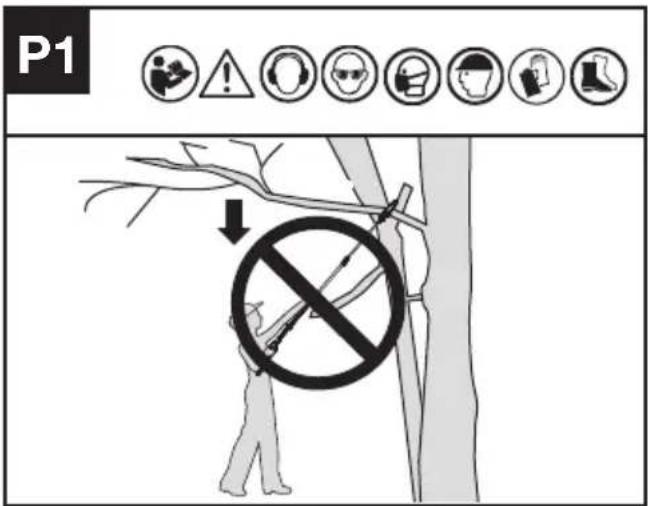

P1 !

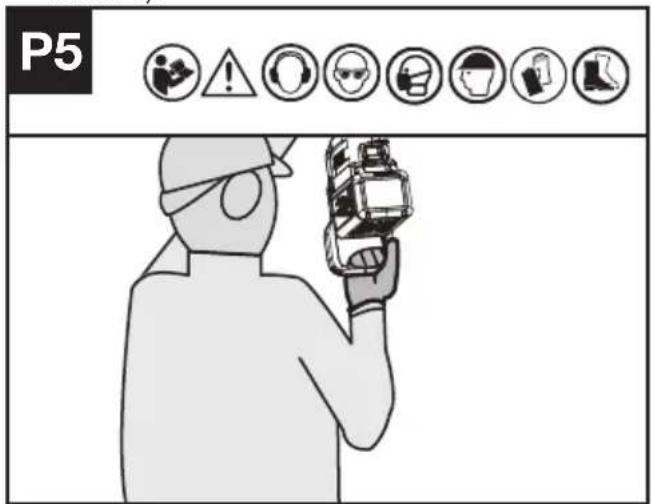

1. Pidä oksasahasta kiinni molemmin käsin. Käytä tiukkaa otetta. Sahattaessa korkealla tai kaukana olevia esineitä ota tukea takakahvasta. (Katso kuva P5).

VAROITUS: Vältä takapotkua. Takapotku voi aiheuttaa vakavan loukkaantumisen tai kuoleman. Katso ohjeita takapotkun välttämiseen kohdasta Takapotku.

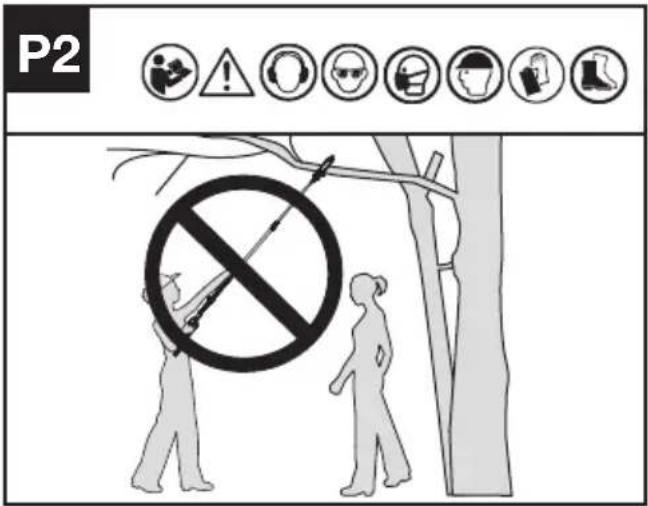

VAROITUS: Älä käytä oksasahaa

• puussa
• tikkaiden tai muun epävakaan alustan päällä
  • hankalassa asennossa.

Voit menettää oksasahan hallinnan, mistä voi seurata vakava loukkaantuminen.

HUOMIO: jos työ tuntuu liian vaikealta, pyydä ammattilaisen apua.

Karsimisella tarkoitetaan oksien leikkaamista elävästä puusta. Varmista, että asentosi on tukeva. Pidä jalat erillään. Jaa painosi tasaisesti molemmille jaloille. Karsi puu noudattamalla alla olevia ohjeita.

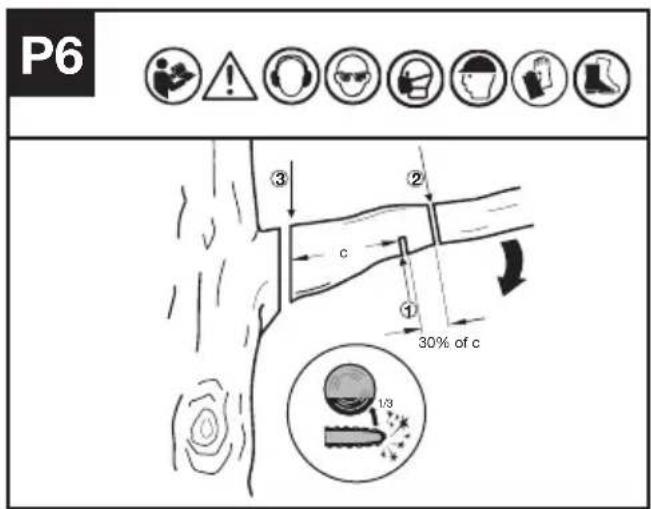

1. Tee ensimmäinen leikkaus muutamien senttimetrien (c) päähän puun rungosta, oksan alapuolelle. Tee leikkaus käyttämällä terälevyn yläosaa. Leikkaa 1/3 oksan halkaisijasta (katso kuva P6).

1. Siirry joitakin senttimetrejä (30 % c:stä) ylöspäin oksaa pitkin. Tee toinen leikkaus oksan yläpuolelta. Jatka leikkausta, kunnes oksa katkeaa.
2. Tee kolmas leikkaus mahdollisimman lähelle puun runkoa, poistaen jäljellä olevan oksantyngän kokonaan. Käytä terälevyn alapuolta tehdäksesi tämän leikkauksen.

Suositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20°C\~45°C.

Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on -5°C\~45°C.

Yksityiskohdat käytettyjen paristojen turvallisesta hävittämisestä

Laitteen elinkaaren lopussa poista akkupaketti turvallisesti ennen laitteen hävittämistä. Älä heitä paristoja roskakoriin tai normaaliin jäteastiaan. Älä myöskään hävitä akkua laitteen mukana. Poista käytetty akkupaketti laitteesta ja hävitä se lähimmässä tai kätevimmässä kierrätyslaitoksessa. Jos olet epävarma, ota yhteys paikalliseen ympäristönsuojeluvirastoon. Paristot voivat päätyä vesikiertoon, jos niitä hävitetään väärin, mikä voi olla vaarallista ekosysteemille. Älä hävitä käytettyjä paristoja lajittelemattomana sekajätteenä.

KULJETUS

Oksasahan kuljettaminen

1. Sammuta oksasaha ja irrota akku.
2. Kuljettaessasi oksasahaa käsin kannattele sitä varresta, varmistaen että kone on maan suuntainen ja terä osoittaa taaksepäin.
3. Kun kuljetat oksasahaa ajoneuvossa, kiinnitä ja aseta se paikalleen, jotta se ei pääse liikkumaan tai vahingoittumaan.

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin Li-lon-akkuihin sovelletaan vaarallisia aineita koskevan lainsäädännön vaatimuksia.

Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

SAHAN HUOLTOTOIMENPITEET

Noudata tämän käyttöohjeen huolto-ohjeita. Sahan, ketjun ja terälevyn oikea puhdistus ja huolto voivat vähentää kulumisen mahdollisuutta. Tarkasta ja huolla saha jokaisen käyttökerran jälkeen. Tämä pidentää sahan käyttöikää. Jos saha kastuu sateessa käytön aikana, kone ja akku on kuivattava ennen varastointia tai lataamista.

OKSASAHAN HUOLTO JA VARASTOINTI

1. Irrota akku

• Kun sitä ei käytetä
• Ennen kuin liikut paikasta toiseen
• Ennen huoltoa

• Ennen lisävarusteiden tai lisälaitteiden, kuten teräketjun ja terälevyn vaihtamista

• Tarkista oksasaha ennen jokaista käyttökertaa ja sen jälkeen. Tarkista huolellisesti, onko suojus tai muu osa vaurioitunut. Tarkista, ettei käyttäjän turvallisuuteen tai sahan toimintaan mahdollisesti vaikuttavia vaurioita ole. Tarkista liikkuvien osien kohdistus tai kiinnitys. Tarkista rikkoutuneet tai vaurioituneet osat. Älä käytä oksasahaa, jos vauriot vaikuttavat turvallisuuteen tai käyttöön. Korjauta vauriot valtuutetussa huoltokeskuksessa.

3. Huolla oksasaha asianmukaisesti.

• Pidä ketju terävänä, puhtaana ja voideltuna paremman ja turvallisemman suorituskyvyn saavuttamiseksi.
• Noudata tässä oppaassa esitettyjä ketjun teroittamisohjeita.
• Pidä kahvat kuivina, puhtaina ja vapaina öljystä ja rasvasta.
• Pidä kaikki ruuvit ja mutterit tiukasti kiristettyinä.

4. Käytä huollossa vain identtisiä varaosia..

5. Kun oksasahaa ei käytetä, säilytä se

• korkeassa tai lukitussa paikassa, lasten ulottumattomissa
• kuivassa paikassa
• siten, että teräsuoja on paikallaan

OHJAUSTANGON HUOLTO

Ohjaustangon käyttöiän maksimoimiseksi suositellaan seuraavanlaista huoltoa.

Ketjua kuljettavat levykiskot on puhdistettava ennen työkalun säilytystä tai jos tanko tai ketju näyttää likaiselta.

Kiskot on puhdistettava aina, kun ketju irrotetaan.

Terälevyn uria voi olla ajoittain tarpeen hioa viilalla.

TERÄLEVYN URIEN PUHDISTAMINEN

1. Irrota kytkinkotelo ja terälevy sekä ketju. (katso

kohdasta KOKOONPANO)

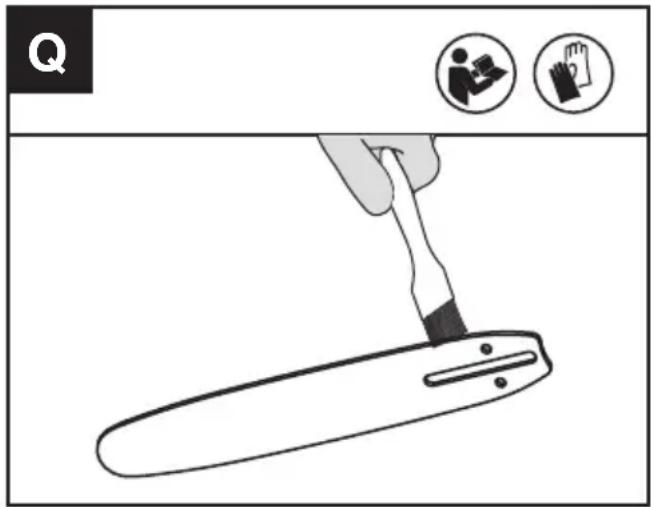

1. Poista roskat terälevyn urasta teräsharjalla, ruuvimeisselillä tai vastaavalla työkalulla. (Katso kuva Q)

2. Varmista, että puhdistat öljykanavat huolellisesti.

Q

OLOSUHTEET, JOTKA EDELLYTTÄVÄT KETJUN JA TERÄLEVYN HUOLTOA:

• Saha leikkaa yksipuolisesti tai vinoon.
• Sahaa on pakotettava leikkauksen läpi.
• Riittämätön öljynvirtaus terälevylle ja ketjulle.

Tarkista ohjaustangon kunto aina, kun ketjua teroitetaan. Kulunut ohjaustanko vahingoittaa ketjua ja vaikeuttaa sahaamista.

Jokaisen käyttökerran jälkeen irrota akkuyksikkö moottorisahasta, puhdista sahanpurut ohjaustangosta ja hammaspyörän aukosta.

Kun kiskon yläreuna on epätasainen, käytä litteää viilaa suorakulmaisten reunojen palauttamiseksi poistamalla mahdolliset purseet kiskon sivusta tai yläreunasta.

Viilaa kiskon reunat ja sivut suorakulmion muotoisiksi

Kulunut ura Oikea ura

Vaihda ohjau on kulunut, ohjau tai haljennut tai kun kiskot kuumenevat tai ovat tylsyneet ilmenee. Jos korvaaminen on tarpeen, käytä vain sahalle määritettyä ohjaintankoa korjausosien luettelossa tai sahan rungossa olevassa tarroissa.

TANGON JA KETJUN VAIHTAMINEN

Vaihda ketju, kun leikkurit ovat liian kuluneita teroitettaviksi tai kun ketju ei enää toimi. Käytä vain tässä oppaassa mainittua vaihtoketjua. Tarkasta ohjaustanko ennen ketjun teroitusta. Kulunut tai vaurioitunut ohjaustanko ei ole turvallinen. Kulunut tai vaurioitunut ohjaustanko vaurioittaa ketjua. Se myös vaikeuttaa sahaamista.

SAHAKETJUN TEROITTAMINEN

VAROITUS: Irrota akkuyksikkö ennen teroittamista. Vakava loukkaantuminen tai kuolema voi aiheutua sähköiskusta tai

kehon kosketuksesta liikkuvaan ketjuun. Ketjun leikkuureunat ovat teräviä. Käytä suojakäsineitä käsitellessäsi ketjua.

Pidä ketju terävänä. Sahasi leikkaa nopeammin ja turvallisemmin. Tylsä ketju aiheuttaa tarpeetonta kulumista hammaspyörälle, ohjaustangolle, ketjulle ja moottorille. Jos sinun on painettava ketjua puuhun ja sahaus luo vain sahanpurua, jossa on vähän suuria lastuja, ketju on tylsä.

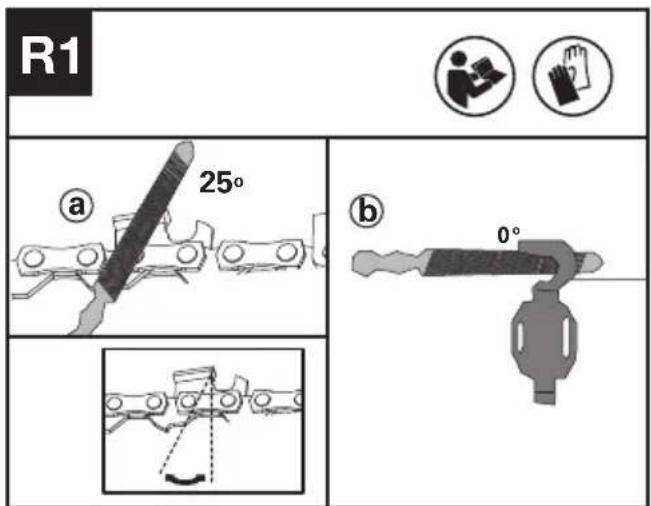

Huomioi seuraavat vaiheet ennen teroitusta: (Katso kuva R1)

Leikkureiden teroittaminen

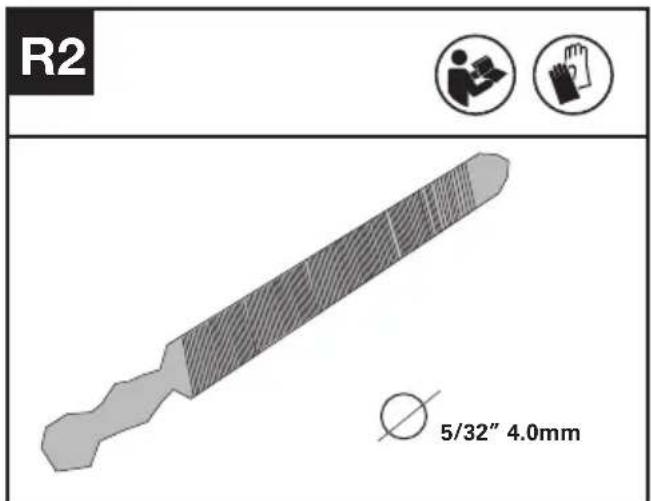

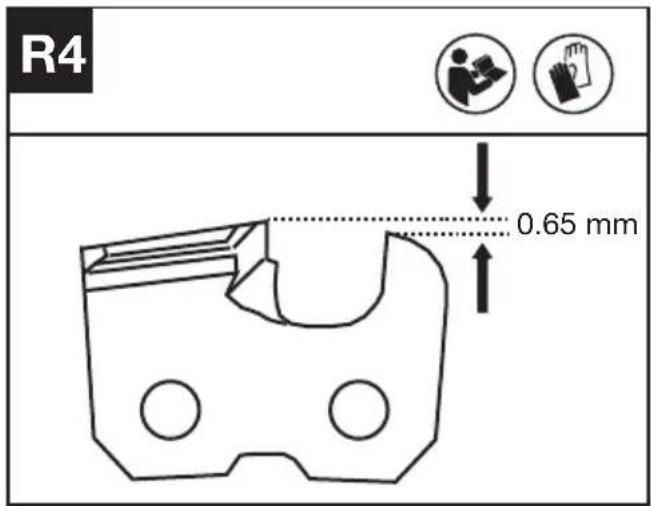

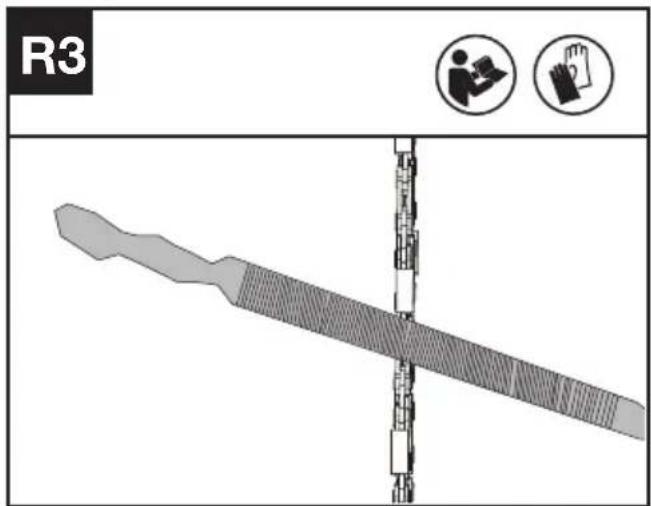

1. Käytä pyöröviilaa leikkuuterien teroittamiseksi. (Katso kuva R2.) HUOM: Kiristä terälevy napakasti ruuvipenkkiin ennen ketjun teroitusta. Varmista, että ketju ei ole "puristuksissa" vaan voi liikkua vapaasti terälevyllä. Tarkista, että ketju on kiristetty oikein. (Katso osa "Ketjun kiristys").

1. Teroita leikkuuterät viilalla leikkuuhampaiden sisäpuolelta ketjun ulkopuolta kohti. (Katso kuva R3.

R3

1. Viilaa kaikki leikkuuterät terälevyn yhdeltä puolelta.

2. Käännä moottorisaha ympäri ja viilaa kaikki leikkuuterät toiselta puolelta.

3. Varmista, että kaikkien leikkuuhampaiden pituus on sama. Viilaa tehokkuuden, turvallisuuden ja sujuvan sahauksen varmistamiseksi syvyyssäätöhampaan korkeudeksi (0,65 mm). Varmista, että syvyyssäätöhampaan etureuna pyöristetään. (Katso kuva R4.)

VAROITUS: ennen tarkistamista tulee oksasaha sammuttaa ja sen akku irrottaa.

1. Irrota kytkinkotelo, ketju ja terälevy.

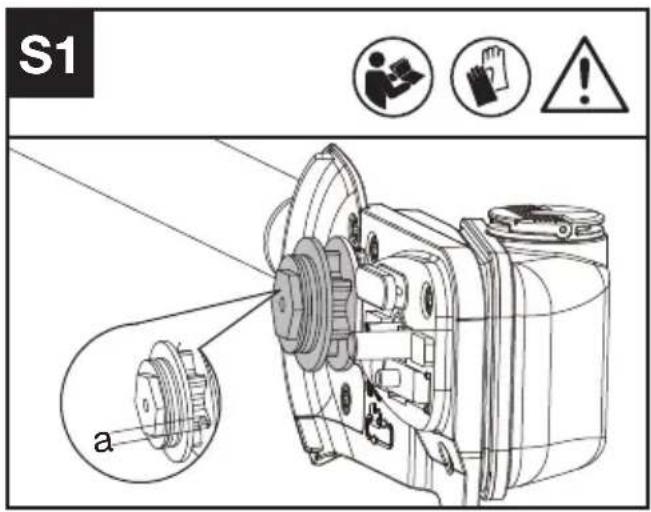

2. Tarkista, ovatko kulumismerkit syvemmällä kuin a=0,5 mm kuvan S1 mukaisesti; jos näin on, ketjupyörä tulee vaihtaa. (Katso kuva S1)

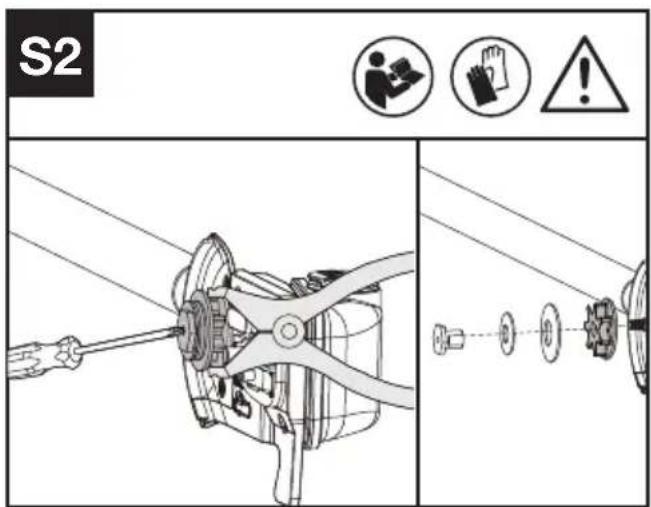

3. Ketjupyörää vaihdettaessa pidä pyörää paikallaan pihtien avulla, löysää mutteri ruuvitaltalla ja vaihda pyörä. (Katso kuva S2)

S1 a

T1

1. Sammuta oksasaha ja irrota akku.
2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
4. Älä suihkuta vettä moottorin tai sähkökomponenttien päälle.
5. Älä käytä painepesuria koneen puhdistamiseen.

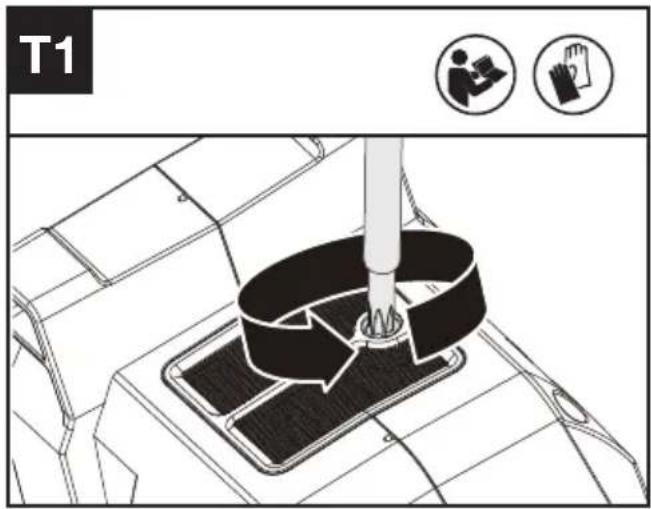

Ilmansuodattimen puhdistaminen (Katso kuvat T1, T2)

1. Puhdista alue ilmansuodattimen ympäriltä. Käytä kosteaa liinaa tai pehmeää harjaa.
2. Irrota ja poista ilmansuodatin.
3. Poista lika pesemällä ilmansuodatin juoksevalla vedellä.
4. Anna ilmansuodattimen kuivua ilmassa. Asenna se sitten koteloon ruuvia kiristämällä.

STORAGE

1. Irrota akku oksasahasta ennen varastointia.
2. Säilytä oksasaha ja akku kuivassa sekä turvallisessa paikassa, johon lapset ja muut asiattomat henkilöt eivät pääse käsiksi.
3. Säilytä akkua vain 5 °C:n ja 25 °C:n välisellä lämpötila-alueella. Älä esimerkiksi jätä akkua autoon kesääkaan.
4. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

VIANMÄÄRITYSTAULUKKO

Seuraavassa taulukossa esitetään tarkistukset ja toimenpiteet, jotka voit suorittaa, jos kone ei toimi oikein. Jos ongelma ei selviä tai korjaannu näiden avulla, ota yhteys huoltoliikkeeseen.

VAROITUS: KYTKE VIRTA POIS PÄÄLTÄ JA IRROTA PISTOKE VIRTALÄHTEESTÄ ENNEN VIAN TUTKIMISTA.

Ongelma Mahdollinen syy KORJAUS
Oksasaha ei toimi. Akku on tyhjä. Lataa akku.
Oksasaha toimii satunnaisesti.	Ylikuumeneminen.	Anna koneen jäähtyä asettamalla se viileään, tuuletettuun paikkaan.
	Kohdistat liikaa painetta sahauksen aikana.	Kohdista vähemmän painetta sahauksen aikana.
	Heikko kytkentä.	Ota yhteyttä huoltoedustajaan.Sisäinen johdotus on v
	On/off-liipaisin on viallinen.
Ketju on kuiva.	Ei öljyä säiliössä. Täytä öljysäiliö.
	Öljyn täyttökorkin huohotin tukossa. Puhdista korkki.
	Öljyn ulostuloaukko on tukossa. Puhdista öljyn ulostuloaukko.
Ketju/terälevy ylikuumenee.	Ei öljyä säiliössä. Täytä öljysäiliö.
	Öljyn täyttökorkin huohotin tukossa. Puhdista korkki.
	Öljyn ulostuloaukko on tukossa. Puhdista öljyn ulostuloaukko.
	Ketju on ylikiristetty. Säädä ketjun kireyttä.
	Tylsä ketju. Teroita ketju tai vaihda se.
Oksasaha tärisee, ei sahaa kunnolla.	Ketjun on liian löysällä. Säädä ketjun kireyttä.
	Tylsä ketju. Teroita ketju tai vaihda se.
	Ketju on kulunut. Vaihda ketju.
	Ketjun hampaat ovat väärään suuntaan.	Kokoa uudelleen.

AKKU

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa Akku on	tyhjä Lataa ak	ku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma.	Käytä akkua ympäristössä, jossa lämpötila -20 °C~45 °C akun tyhjenemisen aikana.
	Muut	Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi KC330 KC330.X (330 - koneen käyttötarkoitus, oksasaha)

	KC330 KC330.X **
Nimellisjännite 60 V Max. ***	---
Ohjaustangon pituus 25 cm
Ketjun nopeus	Korkea: 17 m/sMatala: 13 m/s
Öljysäiliön tilavuus 160 ml
Ketjun jako	3/8" LP
Vetolenkin paksuus 1.1 mm
IP-luokitus	IPX4
Koneen paino	5.7 kg

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

LEIKKUUKAPPALEIDEN YHDISTELMÄT

Leikkuukappale

KAC333-10"/25cm 0.043"/1.1mm 3/8 LP OHJAUSTANKO

KAC302-10"/25cm 0.043"/1.1mm 3/8 LP KETJU

KAC335-12"/30cm 0.043"/1.1mm 3/8 LP OHJAUSTANKO

KAC304-12"/30cm 0.043"/1.1mm 3/8 LP KETJU

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet 2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

MELUTIEDOT

Painotettu	L_pA = 88 dB(A)
äänenpaine	K_pA = 3.0 dB(A)
Painotettu ääniteho	L_wA = 100.75 dB(A) K_wA = 1.93 dB(A)

Käytä kuulosuojaimia

TÄRINÄTASOT
EN ISO 11680-1:n mukaisesti määritetyt tärinän kokonaisarvot (kolmiakselivektorin summa):

Tärinän päästöarvo	a_h=3.2 m/s^2
	epävarmuusK=1.5 m/s^2

Ilmoitettua tärinän kokonaisarvoa voidaan käyttää vertailtaessa yhtä työkalua toiseen, ja sitä voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Työkalun todellinen

tärinäpäästöarvo käytön aikana voi poiketa ilmoitetusta arvosta työkalun käytöstä riippuen seuraavista esimerkeistä ja muista tavoista, joilla työkalua käytetään:

Työkalun käyttötapa ja leikattavat tai porattavat materiaalit.

Työkalu on hyvässä kunnossa ja hyvin huollettu. Työkalun oikean lisävarusteen käyttö ja sen varmistaminen, että se on terävä ja hyvässä kunnossa.

Kahvojen otteen tiukkuus ja se, käytetäänkö tärinää ja melua ehkäiseviä lisävarusteita.

Työkalua käytetään sen suunnittelun ja näiden ohjeiden mukaisesti.

Tämä työkalu voi aiheuttaa tärinäsairauden, jos sen käyttöä ei hallita asianmukaisesti.

AROITUS: Jotta altistumistason arvioiminen todellisissa käyttöolosuhteissa olisi

tarkkaa, siinä olisi otettava huomioon myös kaikki käyttöjakson osat, kuten ajat, jolloin työkalu on pois päältä, ja ajat, jolloin se on tyhjäkäynnillä, mutta ei varsinaisesti tee työtä. Tämä voi vähentää altistumistasoa merkittävästi koko työjakson aikana.

Auttaa minimoimaan tärinä- ja melualtistumisriskin.

Käytä aina teräviä talttoja, poria ja teriä.

Huolla tätä työkalua näiden ohjeiden mukaisesti ja pidä se hyvin voideltuna (tarvittaessa).

Jos työkalua käytetään säännöllisesti, investoi tärinää ja melua ehkäiseviin lisävarusteisiin.

Suunnittele työaikataulusi niin, että tärisevien työkalujen käyttö jakautuu useammalle päivälle.

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita

elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Ilmoita, että tuote,

Selostus: Akkukäyttöinen oksasaha

Tyyppi: KC330 KC330.X (330 - koneen

käyttötarkoitus, oksasaha)

Toiminto: Korkealla olevien oksien sahaaminen

Täyttää seuraavien direktiivien määräykset:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC

Ilmoitettu laitos

2000/14/EC ja sen lisäys 2005/88/EC:

- Yhdenmukaisuuden arviointi perusteilla: Liite V

- Mitattu äänenvoimakkuuden taso 100.75 dB(A)

- Ilmoitettu taattu äänenvoimakkuuden taso103 dB(A)

Yhdenmukaiset standardit

EN 62841-1, EN ISO 11680-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Henkilö valtuutettu laatimaan tekninen tiedosto, Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A##

2023/12/11

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi Positec Technology (China) Co., Ltd.
