INSTRUKCJA OBSŁUGI KC330.9 KRESS

Dziękujemy za zakup produktu Kress Commercial. Jesteśmy zaangażowani w rozwój wysokiej jakości produktów, aby spełnić Państwa wymagania dotyczące komercyjnej architektury krajobrazu.

Marka Kress jest synonimem najwyższej jakości usług. Przez lata eksploatacji produktu, w razie jakichkolwiek pytań lub wątpliwości jego dotyczących, prosimy o kontakt ze sprzedawcą lub naszym Działem Obsługi Klienta w celu uzyskania pomocy.

Jesteśmy przekonani, że będą Państwo cieszyć się pracą z produktem Kress przez wiele lat.

PRZEZNACZENIE

Pilarka na wysięgniku jest przeznaczona do cięcia i przycinania gałęzi znajdujących się poza zasięgiem rąk. Wszystkie cięcia powinny przebiegać w poprzek słojów. Produkt ten jest przeznaczony wyłącznie do cięcia drewna.

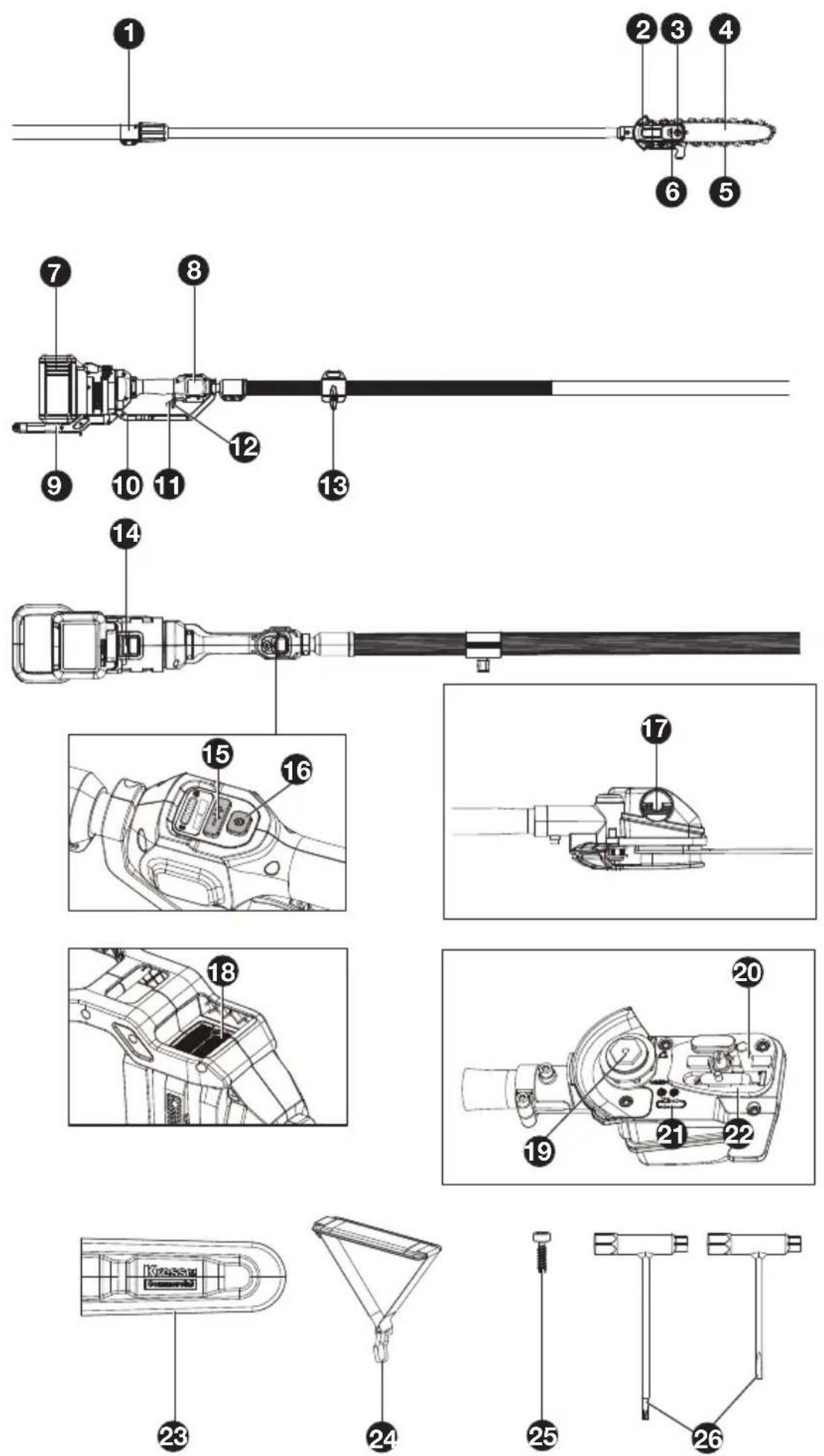

LISTA KOMPONENTÓW

1.POKRĘTŁO PRZEDŁUŻENIA WYSIĘGNIKA

2.POKRYWA CZĘŚCI NAPEĐOWEJ

3.NAKRĘTKA SZEŚCIOKĄTNA

4.PROWADNICA

5.ŁAŃCUCH

6.ŚRUBA NAPINAJĄCA ŁAŃCUCH

7.PAKIET BATERII*

8.WYŚWIETLACZ

9.ZESPÓŁ TYLNEGO UCHWYTU

10.OSŁONA PRZEPUSTNICY

11.SPUST PRZEPUSTNICY

12.DŹWIGNIA BLOKADY BEZPIECZEŃSTWA

13. MOCOWANIE PASKA NA RAMIĘ

14.ZWALNIACZ PAKIETU BATERII

15.KONTROLA PRĘDKOŚCI

16.PRZEŁĄCZNIK WŁ./WYL

17.KOREK WLEWU OLEJU

18.OTWORY WENTYLACYJNE

19.ZĘBATKA NAPEĘDOWA

20.KOŁEK USTALAJĄCY PRĘTA

21.SYMBOL KIERUNKU ŁAŃCUCHA

22.PODKŁADKA POD PASEK

23.POCHWA NA OSTRZE

24. PASEK NA RAMIĘ

25.ŚRUBA

26.KLUCZ

* ie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo..

INSTRUKCJA ORYGINALNA BEZPIECZEŃSTWO PRODUKTU OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI

OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone z elektronarzędziem. Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

2) Bezpieczeństwo elektryczne
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Nie obsługuj urządzenia w deszczu ani wilgoci. Może to zwiększyć ryzyko porażenia prądem. Po zamoczeniu w deszczu podczas pracy, urządzenie i akumulator powinny być wysuszone przed przechowywaniem lub ładowaniem. Wyjmij akumulator i włóż go ponownie, jeśli urządzenie

nie będzie się włączać. Utrzymuj połączenie akumulatora wolne od brudu i zanieczyszczeń i czyść je miękką i suchą szczotką lub szmatką.

d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.

e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych

sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.

g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa. Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.

4) Staranne obcowanie oraz użycie elektronarzędzi

a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio

do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.

5) Staranne użytkowanie elektronarzędzi napędzanych akumulatorami

a) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.

c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,

e) Zabrania się używania uszkodzonego lub zmodyfikowanego akumulatorka lub urządzenia. Uszkodzone lub zmodyfikowane akumulatorki mogą działać w nieoczekiwany sposób wywołując pożar, eksplożję lub zagrożenie zranienia osób.

f) Zabrania się wystawiania akumulatorka lub urządzenia na działanie ognia lub podwyższonej temperatury. Działanie ognia lub temperatury przekraczającej 130 °C może spowodować eksplożję.

g) Kierować się instrukcjami dotyczącymi sposobu ładowania, nie wystawiać akumulatorka na działanie temperatury poza zakresem podanym w instrukcji obsługi. Niewłaściwy sposób ładowania akumulatorka lub działanie temperatury poza zakresem podanym w instrukcji, może być przyczyną uszkodzenia

akumulatorka lub nastanie podwyższonego ryzyka wybuchu pożaru.

6) Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
b) Zabrania się dokonywania naprawy uszkodzonego akumulatorka. Naprawę akumulatorka może wykonywać wyłącznie producent lub autoryzowany punkt serwisowy..

OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA PIŁY PRĘTOWEJ

1. Trzymaj piłę tnącą w wystarczającej odległości od napowietrznej linii energetycznej.

2. Należy zwrócić uwagę na niebezpieczeństwo pozycji roboczej, a także ryzyko spadnięcia gałęzi lub uderzeń o ziemię, a operator może zostać uderzony przez spadające gałęzie lub uderzenia gałęzian po uderzeniu o ziemię. Usuń gałęzie w każdej sekcji.

3. W celu obniżenia ryzyka, zabrania się innym osobom przebywania w bezpośredniej bliskości pracującego urządzenia.

4. Podczas pracy z urządzeniem stać w stabilnej pozycji i utrzymywać równowagę. Urządzenie eksploatować wraz z dostarczonym popręgiem.
5. Używaj środków ochrony indywidualnej podczas pracy, w tym słuchu ochrony, ochrony oczu (przyłbica lub okulary) i ochrona głowy i odzież.

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULATORA

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć

lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
i) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
k) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent.
I) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
m) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
n) Zachowaj oryginalne instrukcje produktu do wglądu.
o) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.
q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów.
r) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego ani narażać na wysokie ciśnienie.
s) Ostrzeżenie! Nie używać baterii

jednorazowych.

WYMAGANIA DLA PRODUKTU BEZPRZEWODOWEGO WEDŁUG INSTRUKCJI

a) Działanie tego urządzenia podlega następującym dwóm warunkom:
(1) To urządzenie nie może wytwarzać szkodliwych zakłóceń i
(2) to urządzenie musi być odporne na odbierane zakłócenia, łączenie z tymi, które powodują niepożądane działanie.
b) Ostrożnie: Zmiany lub modyfikacje w tym urządzeniu, które nie są jawnie zaaprobowane przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienie użytkownika do używania sprzętu.
c) WSKAZÓWKA: Ten sprzęt wytwarza, wykorzystuje i może promieniować energię o częstotliwości radiowej, i - o ile nie jest zainstalowane i używane zgodnie z instrukcją - może powodować szkodliwe zakłócenia w łączności radiowej. Jednakże, nie ma gwarancji, że w konkretnej instalacji zakłócenia nie wystąpią. Jeżeli ten sprzęt powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można ustalić wyłączając i włączając go, zachęca się użytkownika do próby skorygowania problemu przez jeden z następujących środków:
- Reorientacja lub relokacja anteny odbiorczej.
- Zwiększenie odstępu między sprzętem i odbiornikiem.
- Podłączenie sprzętu do gniazdka w innym obwodzie niż ten, z którym połączony jest odbiornik.
- W kwestii pomocy skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowym/TV.

PROSIMY ZACHOWAĆ TĘ INSTRUKCJĘ OBSŁUGI

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	OSTRZEŻENIE
	Używać ochrony słuchu.
	Używać ochrony wzroku.

	Używać maski przeciwpyłowej.
	Stosować ochronę głowy
	Należy zakładać okulary ochronne
	Obuwie ochronne
	Zachować odpowiednią odległość od linii napięcia
Li-lon	Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje.
	Nie wrzucać do ognia
	Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.

	Odpady wyrobów elektrycznych nie po-winny być wyrzucane razem z odpad-ami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
	Utylizacja przyjazna dla środowiska. Zużytych urządzeń elektrycznych nie wolno wyrzucać wraz z odpadkami domowymi, lecz utylizować je osobno. Utylizacja w komunalnym punkcie zbiórki przez osoby prywatne jest bezpłatna. Właściciel zużytych urządzeń jest odpowiedzialny za ich odstawienie do tych lub podobnych punktów zbiórki. Tym niewielkim wysiłkiem osobistym przyczyniasz się do recyklingu cennych surowców oraz przetwarzania odpadów toksycznych
	Odblokować
[TL2KZ]	Zablokować

A1

A2 ① ②

MONTAŻ I OBSŁUGA

Uwaga: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.

MONTAŽ

OSTRZEŻENIE! Zabrania się zainstalowania akumulatora przed kompletnym zmontowaniem.

Przy obchodzeniu się łańcuchem piły należy zawsze nosić rękawice.

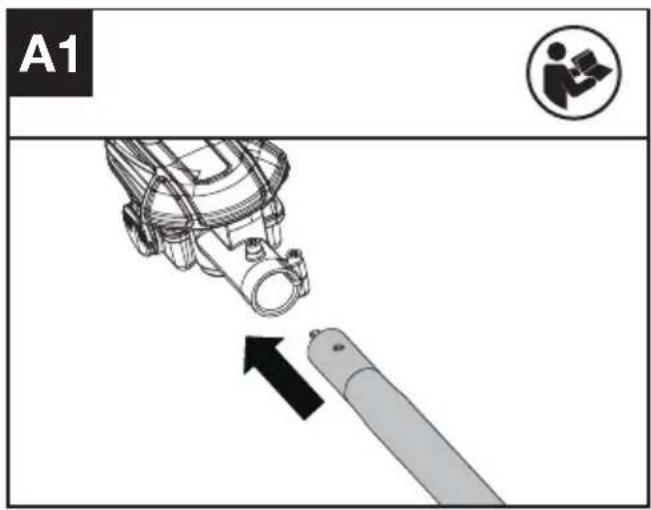

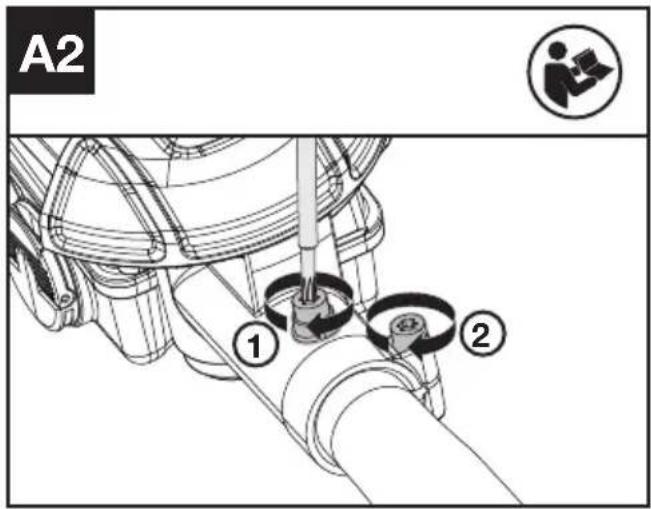

ZESPÓŁ GŁOWICY TNĄCEJ (PATRZ RYS. A1, A2)

Ostrożnie rozpakuj wszystkie części. Umieść pilarkę na twardej, równej powierzchni. Zamontuj głowicę tnącą na wysięgniku.

WSKAZÓWKA: Trzymaj głowicę tnącą i korpus maszyny w poziycji poziomej. Upewnij się, czy śruba jest wyrównana z otworem na wale.

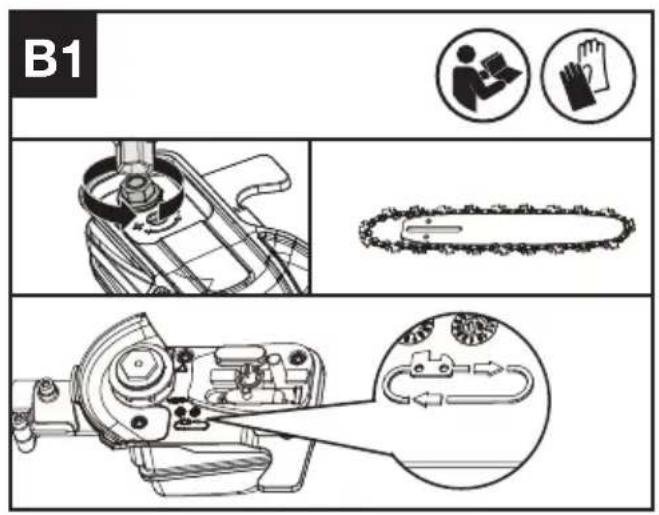

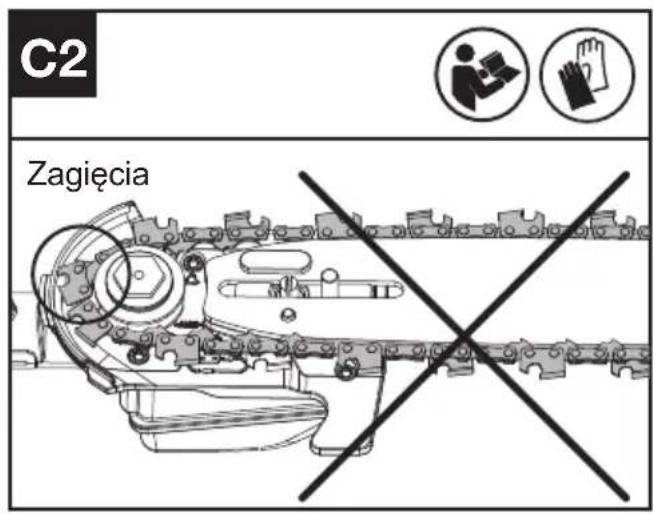

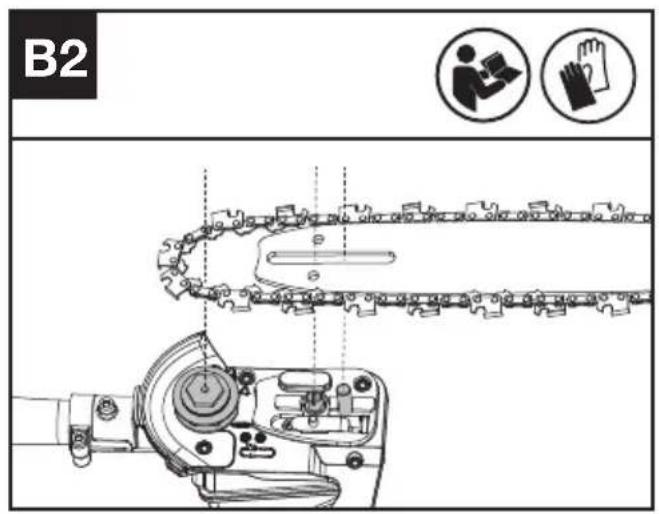

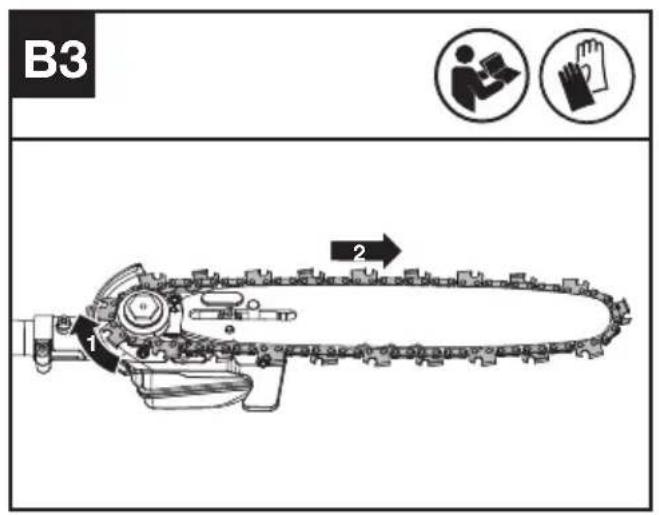

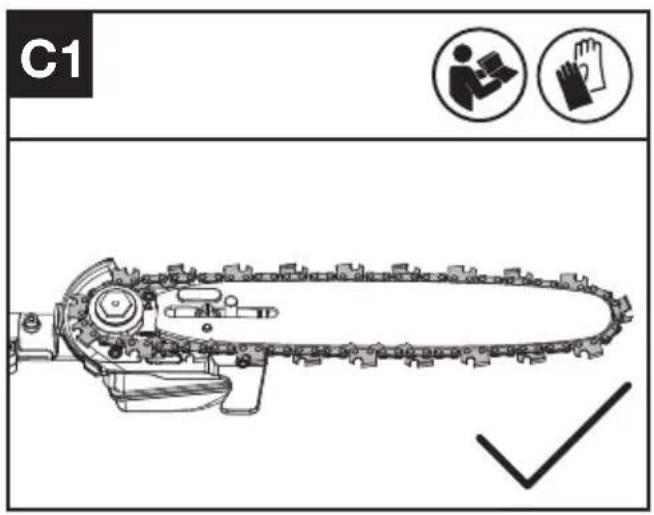

MONTAŻ ŁAŃCUCHA I PROWADNICY

1. Poluzuj nakrętkę sześciokątną, aby zdjąć pokrywę napędu. Wsuń łańcuch w szczelinę wokół prowadnicy. Upewnij się, czy łańcuch biegnie we właściwym kierunku. (Patrz rys. B1)
2. Założ łańcuch na zębatkę napędową tak, aby kolek ustalający prowadnicę na podkładce prowadnicy wpasował się w rowek w otworze prowadnicy. (Patrz rys. B2, B3)
3. Upewnij się, czy wszystkie części są prawidłowo osadzone. Upewnij się, czy ogniwa napędowe są całkowicie osadzone w kole napędowym (patrz rys. C1), unikając załamań, jak pokazano na rys. C2. Jeśli wystąpi załamanie, chwyć łańcuch za prowadnicę tuż przed nim, a następnie wyciągnij je.

WSKAZÓWKA: Łańcuch powinien obracać się swobodnie, ale do obracania Łańcucha potrzebny jest pewien poziom siły

1. Założ pokrywę napędu i dokręć nakrętkę sześciokątną.

B1

C1

B2

C2 Zagięcia

B3 1 2

OSTRZEŻENIE: Łańcuch nie jest jeszcze napięty. Napinanie Łańcucha ma zastosowanie zgodnie z opisem w rozdziale „NAPINANIE ŁAŃCUCHA”. W tym momencie Łańcuch należy skontrolować w celu upewnienia się, że jest on właściwie napięty.

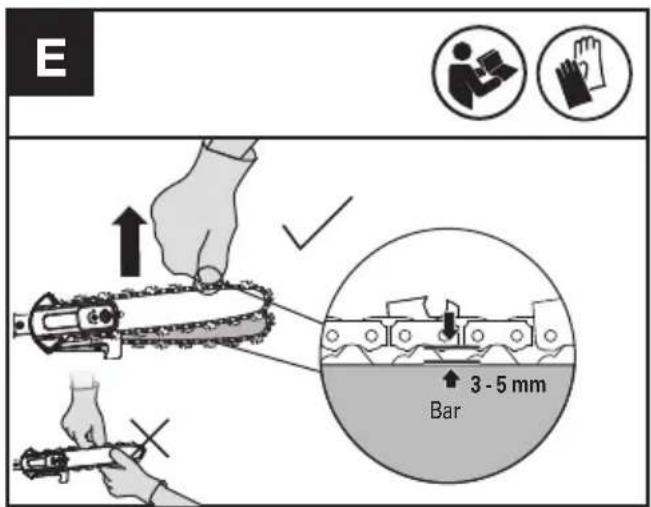

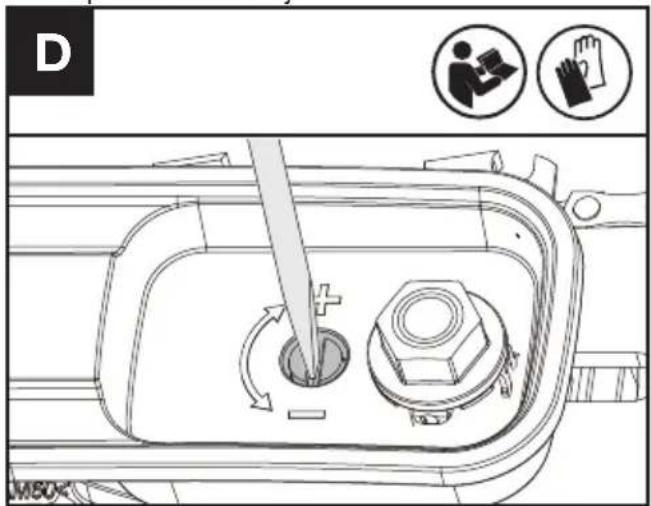

ŁAŃCUCH NAPINAJĄCY (PATRZ RYS. D, E)

WSKAZÓWKA: Nowe łańcuchy pił muszą być osadzone na prowadnicy przy pierwszym użyciu. Przy pierwszym użyciu często sprawdzaj napięcie łańcucha i dokręcaj, gdy łańcuch poluzuje się wokół prowadnicy.

• Wyjmowanie akumulatora przed regulacją napięcia łańcucha piły.
• Krawędzie tnące łańcucha są ostre. Podczas obsługi łańcucha należy używać rękawic ochronnych.

• Zawsze utrzymuj właściwe napięcie łańcucha. Luźny łańcuch może wyskoczyć z rowka prowadnicy. Może to spowodować obrażenia operatora i uszkodzenie łańcucha. Luźny łańcuch powoduje szybkie zużycie łańcucha, prowadnicy i zębatki.

• Umieść pilarkę na wysięgniku na dowolnej odpowiedniej płaskiej powierzchni i poluzuj

nakrętkę sześciokątną.

1. Obracaj śrubę napinającą łańcuch w kierunku zgodnym z ruchem wskazówek zegara, aż będzie mocno dokręcona. (Patrz rys. D)

WSKAZOWKA: Napięcie zwiększa się automatycznie podczas obracania śruby napinającej łańcuch w kierunku zgodnym z ruchem wskazówek zegara. Następnie mocno dokręć nakrętkę sześciokątną.

1. Sprawdź napięcie ustawione przez śrubę napinającą łańcuch. Prawidłowe napięcie łańcucha zostanie osiągnięte, gdy łańcuch będzie można unieść na ok. połowę głębokości układu napędowego od środka prowadnicy. Aby unieść łańcuch pod ciężarem maszyny, należy go złapać ręką w rękawiczce. (Patrz rys. E) Następnie całkowicie należy dokręcić nakrętkę sześciokątną.

WSKAZÓWKA: Łańcuch jest prawidłowo napięty, gdy można go zdjąć z prowadnicy, a ogniwo napędowe znajduje się w jej szynie.

WSKAZOWKA: łańcuch poluzuje się podczas cięcia i straci właściwe napięcie. Gdy łańcuch się poluzuje, poluzuj nakrętkę sześciokątną, dokręć śrubę napinającą łańcuch, a następnie dokręć nakrętkę sześciokątną, aby prawidłowo ustawić na nowo napięcie łańcucha, wykonując kroki od 1 do 3 opisane wcześniej.

D M804

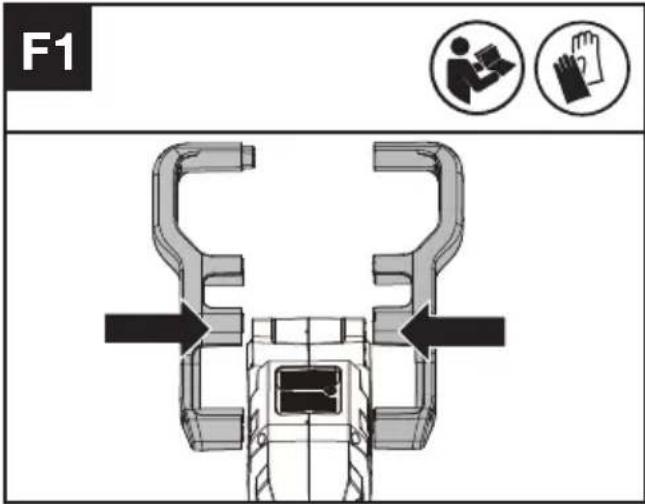

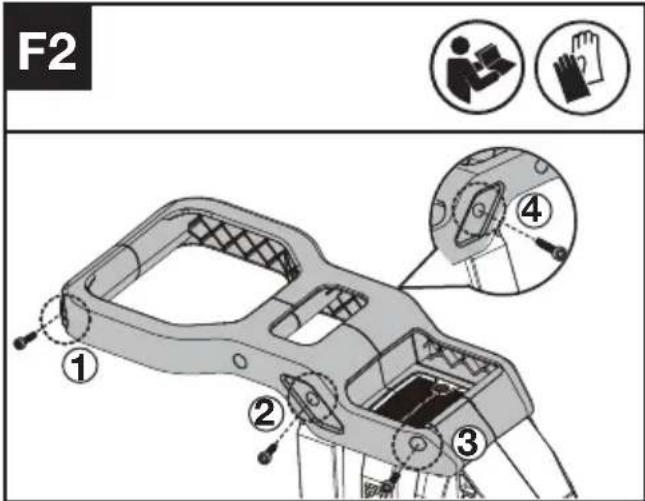

ZESPÓŁ TYLNEGO UCHWYTU (PATRZ RYS. F1, F2)

F1

F2 ① ② ③ ④

Zainstaluj śruby w kolejności numerycznej: 1, 2, 3 i 4, zgodnie z rysunkiem.

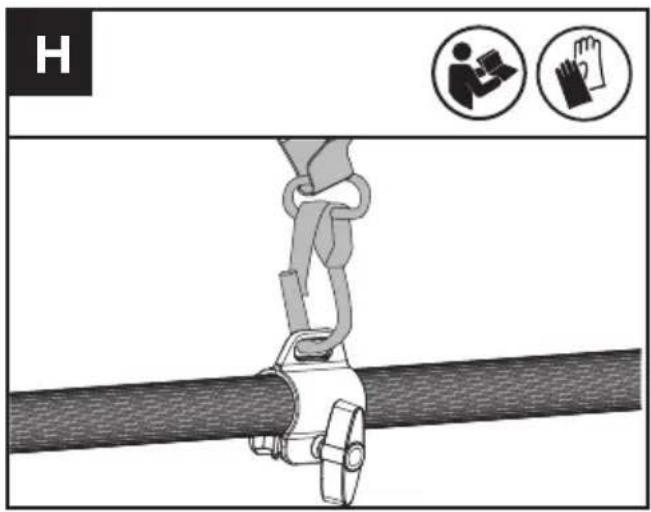

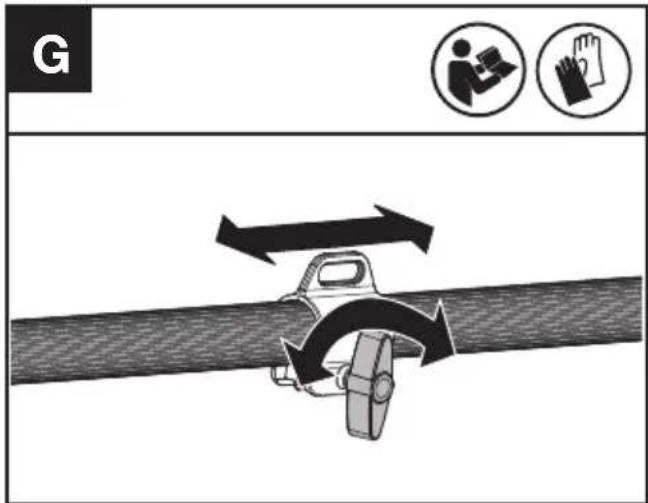

ZESPÓŁ PASKA NA RAMIĘ (Patrz rys. G, H)

G

H

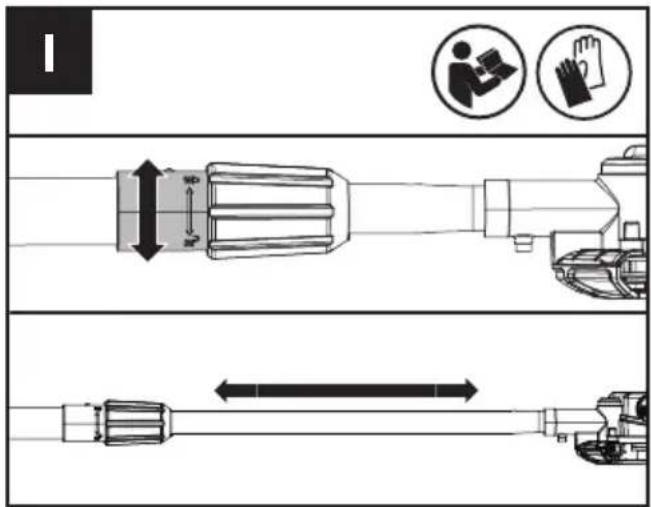

REGULACJA DŁUGOŚCI PILARKI NA WYSIĄGNIKU (PATRZ RYS. I)

WAŻNE: Pilarka na wysięgniku nie jest napełniona olejem do prowadnic i łańcuchów. Przed użyciem należy koniecznie napełnić olejem prowadnicę i łańcuch. Nigdy nie należy używać pilarki bez oleju do prowadnicy i łańcucha ani nie dopuszczać do opróżnienia zbiornika, ponieważ spowoduje to poważne WSKAZÓWKA: Żywotność łańcucha i wydajność cięcia zależą od optymalnego smarowania. Dlatego łańcuch jest automatycznie oliwiony podczas pracy.

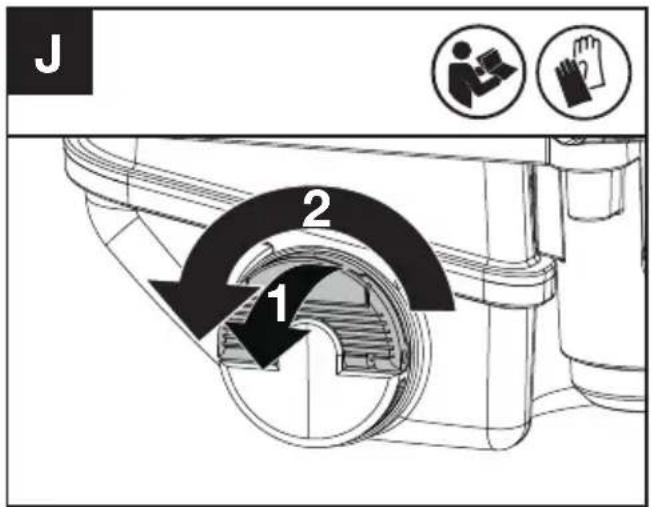

NAPEŁNIANIE ZBIORNIKA OLEJU:

OSTRZEŻENIE: Przed napełnianiem zbiornika oleju należy wyjąć akumulator.

1. Ustaw pilarkę na wysięgniku na dowolnej odpowiedniej powierzchni z korkiem wlewu oleju

skierowanym do góry.

1. Wyczyść szmatką obszar wokół korka wlewu oleju i odkręć korek, obracając go w kierunku przeciwnym do ruchu wskazówek zegara.
2. Dodawaj olej do prowadnic i łańcucha, aż zbiornik będzie prawie całkowicie pełny.
3. Unikaj przedostawania się brudu lub zanieczyszczeń do zbiornika oleju, założ korek wlewu oleju i dokręć go ręką, obracając w kierunku zgodnym z ruchem wskazówek zegara.

Ważne jest, aby stosować smar do prowadnic i łańcuchów (nie olej samochodowy), który został opracowany tak, aby działał w szerokim zakresie temperatur i nie wymagał rozcieńczania. Można go znaleźć w miejscu zakupu pilarki lub w lokalnym sklepie z narzędziami. Nie używaj brudnych, zużytych lub w inny sposób zanieczyszczonych olejów. Prowadnica lub łańcuch mogą ulec uszkodzeniu. Stosowanie niezatwierdzonego oleju do prowadnic i łańcuchów spowoduje unieważnienie gwarancji. Trzymaj olej poza zasięgiem dzieci. W przypadku połknięcia natychmiast wezwać lekarza. Przechowywać z dala od źródeł ciepła lub otwartego ognia.

J 1 2

DZIAŁANIE

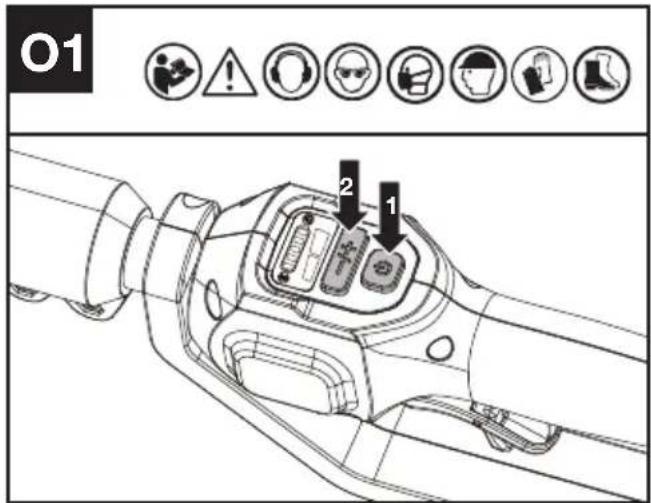

PRZED UŻYCIEM BEZPRZEWODOWEGO URZĄDZENIA ZASILAJĄCEGO NA ZEWNĄTRZ

OSTRZEŻENIE! Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczacć przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

UWAGA: Akumulatorki są NIENAŁADOWANE i

należy je naładować przed użyciem. Dostarczona ładowarka baterii pasuje do zainstalowanej w urządzeniu baterii litowo-jonowej. Nie należy używać innej ładowarki baterii.

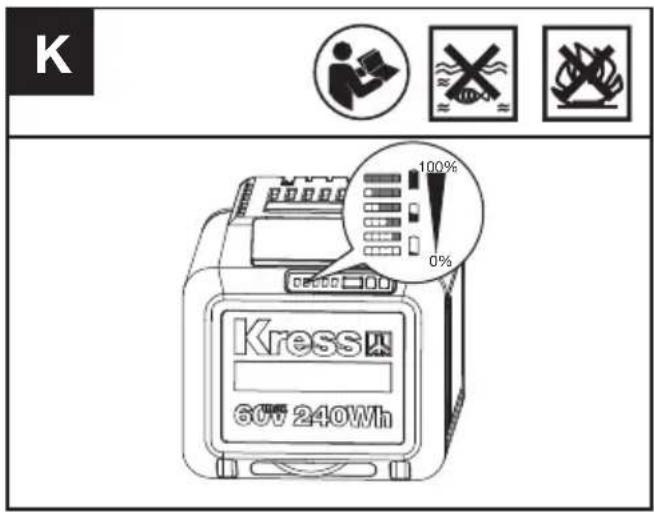

CSPRAWDZANIE STANU NAŁADOWANIA AKUMULATORA (ZOBACZ RYS. K)

K Kress 600 240Wh 100% 0%

Przed rozpoczęciem użytkowania lub po jego zakończeniu należy nacisnąć przycisk testu zasilania na akumulatorze, aby sprawdzić jego poziom naładowania.

UWAGA: Fig. L1 dotyczy wyłącznie akumulatorka wyposażonego w kontrolkę świetlną.

Uwagi	Kontrolka LED	Stan naładowania akumulatora
Świeci się pięć zielonych kontrolek.		80% ≤ Poziom naładowania ≤ 100%
Świecą się cztery zielone kontrolki.	[DOHB]	60% ≤ Poziom naładowania < 80%
Świecą się trzy zielone kontrolki.		40% ≤ Poziom naładowania < 60%
Świecą się dwie zielone kontrolki.	[OZWT]	20% ≤ Poziom naładowania < 40%
Świeci się jedna zielona kontrolka.		10% ≤ Poziom naładowania < 20%

Miga jedna zielona kontrolka.

[SWOS]

0% ≤ Poziom naładowania < 10%

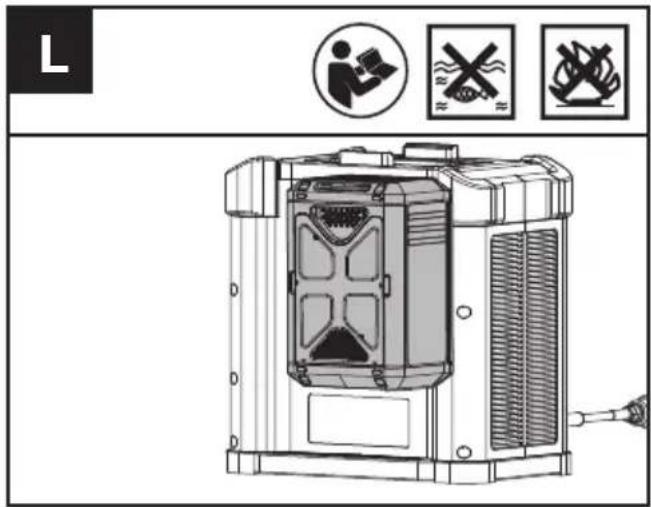

ŁADOWANIE AKUMULATORKÓW (ZOBACZ RYS. L)

Bateria litowo-jonowa jest zabezpieczona przed głębokim rozładowaniem. Gdy bateria jest rozładowana, urządzenie jest wyłączane przez obwód zabezpieczający. Przed pierwszym użyciem każdy akumulator musi być w pełni naładowany.

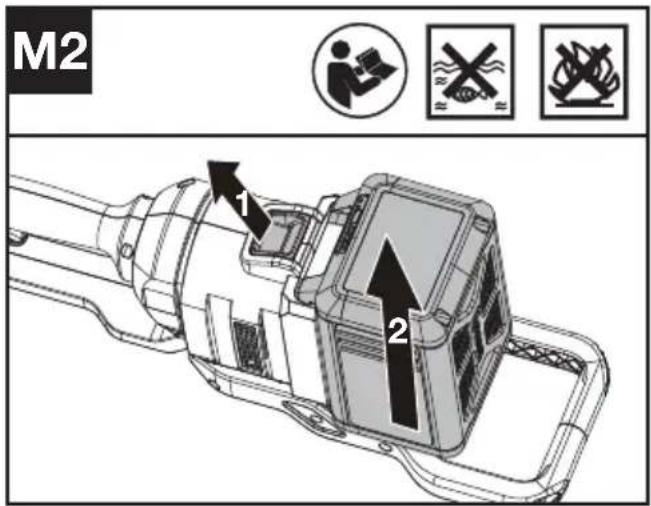

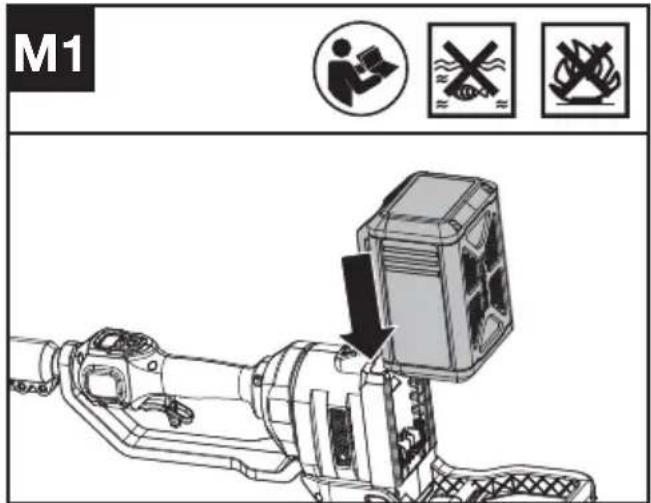

WYJMOWANIE LUB ZAKŁADANIE AKUMULATORKÓW (ZOBACZ RYS. M1, M2)

Po naładowaniu włóż akumulator do portu akumulatora. Zwykłe naciśnięcie z niewielką siłą będzie wystarczające, aby usłyszeć kliknięcie. Upewnij się, że akumulator jest solidnie zamocowany.

Pociągnij za zwalniacz akumulatora, aby wyjąć go z narzędzia po zakończeniu pracy.

UWAGA: Podczas usuwania akumulatora przytrzymać go mocno, aby uniknąć upuszczenia i uszkodzeń.

M2 1 2

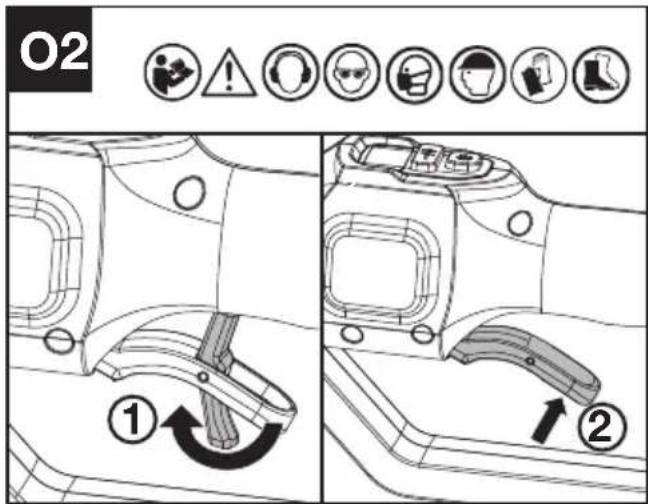

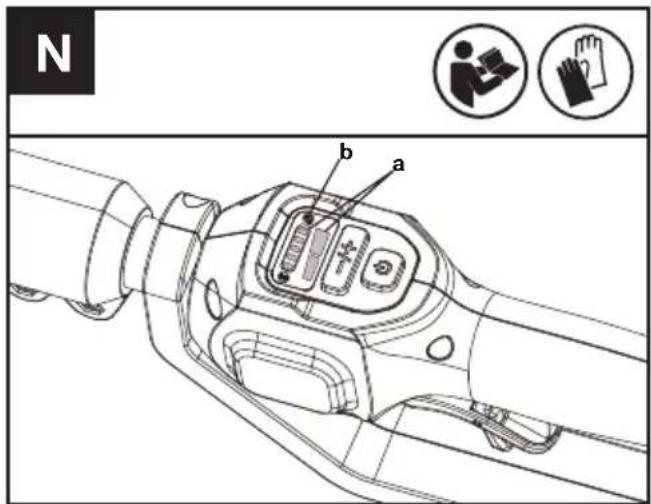

PRZED PRACĄ NALEŻY TESTOWAĆ PIŁĘ I AKUMULATOR (PATRZ RYS. N)

Sprawdzanie elementów sterujących

1. Wyjmij baterię.
2. Spróbuj nacisnąć wyzwalacz przepustnicy. Jeśli można nacisnąć wyzwalacz przepustnicy bez naciskania dźwigni wyłączania blokady bezpieczeństwa, oznacza to, że dźwignia wyłączania blokady bezpieczeństwa jest uszkodzona. Przestań używać maszyny i skontaktuj się z agentem serwisowym.
3. Najpierw naciśnij dźwignię wyłączającą blokadę bezpieczeństwa, a następnie naciśnij wyzwalacz przepustnicy.
4. Zwolnij wyzwalacz przepustnicy i dźwignię wyłączającą blokadę bezpieczeństwa. Jeśli wyzwalacz przepustnicy lub dźwignia wyłączania blokady bezpieczeństwa zablokowały się i nie może powrócić do pierwotnego położenia, przestań używać maszyny i skontaktuj się z agentem serwisowym.

Sprawdzanie wyświetlacza

1. Włóż baterię.
2. Naciśnij przełącznik wł./wył. Produkt jest włączony, gdy świeci się kontrolka LED (a). Produkt jest wyłączony, gdy kontrolka LED (a) nie świeci się.
3. Naciśnij najpierw dźwignia blokady bezpieczeństwa do przodu, następnie ścisnij i przytrzymaj spust przepustnicy, aby uruchomić maszynę. (Patrz rys. O2)
4. Jeśli wskaźnik ostrzegawczy (b) miga, skontaktuj się ze sprzedawcą w celu uzyskania rozwiązań.
5. Zwolnij spust przepustnicy. Maszyna zatrzymuje się z krótkim opóźnieniem. Jeśli maszyna nadal tnie, wyjmij akumulator i skontaktuj się z punktem serwisowym.

N b a

WŁĄCZANIE I WYŁĄCZANIE

UWAGA: Przed użyciem narzędzia bezprzewodowego sprawdź akumulator. Używaj wyłącznie akumulatora wymienionego w części dotyczącej akcesoriów.

Regulacja prędkości cięcia (patrz rys. O1)

1. Naciśnij przełącznik wł./wył.
2. Naciśnij znak minus (-) na regulatorze prędkości, aby w razie potrzeby wybrać niższą prędkość cięcia.

O1 2 1

Naciśnij najpierw dźwignia blokady bezpieczeństwa do przodu, następnie ścisnij i przytrzymaj spust przepustnicy, aby uruchomić maszynę. (Patrz rys. O2)

O2 ① ②

CIECIE

WAŻNE: Okresowo sprawdzaj zbiornik oleju. Okresowo sprawdzaj napięcie łańcucha, aby zapewnić jego prawidłowe napięcie.

(1) Instalowanie zestawu akumulatorów w urządzenie.
(2) Nie dopuść do kontaktu łańcucha z ziemią podczas pracy, gdyż może to spowodować jego stępienie.
(3) Używaj obu rąk do chwytania pilarki.
(4) Upewnij się, czy Twoje ustawienie ciała jest stabilne. Trzymaj stopy rozstawione na szerokość barków. Rozlóż ciężar równomiernie na obu stopach.
(5) Gdy będziesz gotowy do cięcia, postępuj zgodnie z powyższymi procedurami uruchamiania i wyboru prędkości. Spowoduje to włączenie pilarki. Zwolnienie spustu spowoduje wyłączenie pilarki. Przed rozpoczęciem cięcia upewnij się, czy pilarka pracuje z pełną prędkością.
(6) Rozpoczynając cięcie, powoli umieszczaj poruszający się łańcuch na drewnie. Drewno powinno znajdować się jak najbliżej głowicy tnącej. Trzymaj pilarkę mocno w miejscu, aby uniknąć możliwego odbicia lub ślizgania się (ruchu na boki) pilarki.
(7) Prowadź pilarkę z lekkim naciskiem i nie wywieraj nadmiernej na nią siły, pozwalając pilarce wykonywać swoją pracę. Silnik zostanie przeciążony i może się spalić. Wykona swoją pracę lepiej i bezpieczniej w tempie, do jakiego został przeznaczony.
(8) Usuń pilarkę z miejsca cięcia, gdy pracuje ona na pełnych obrotach. Zatrzymaj pilarkę. Przed odłożeniem pilarki upewnij się, że łańcuch się zatrzymał.
(9) Ćwicz na kłodach złomu w bezpiecznym miejscu pracy, aż poczujesz się komfortowo, stosując płynny ruch i stałą prędkość cięcia.

ZABEZPIECZENIE PRZED ODBICIEM PILARKI

Ta piła posiada łańcuch niskiego odbicia i prowadnicę zredukowanego odbicia. Oba te elementy zmniejszają ryzyko odbicia. Niemniej jednak, odbicie nadal może wystąpić przy użyciu tej piły na kij.

Aby zminimalizować ryzyko odbicia, należy przestrzegać poniższych zaleceń:

• Używaj obu rąk, aby chwytać pilarkę, gdy ta pracuje. Utrzymuj mocny chwyt.
• Wszystkie elementy zabezpieczające na pilarce muszą znajdować się na swoim miejscu. Upewnij się, czy działają one prawidłowo.
• Przez cały czas utrzymuj stabilną pozę i równowagę.
• Stań nieco z lewej strony pilarki. Dzięki temu Twoje ciało nie znajduje się w bezpośredniej linii z łańcuchem.
• Nie pozwól, aby końcówka prowadnicy dotykała czegokolwiek, gdy łańcuch się porusza.
• Nie zakopuj końcówki prowadnicy ani nie próbuj wykonywać cięcia wgłebnego (wiercenia w drewnie za pomocą końcówki prowadnicy).
• Uważaj na przesuwanie się drewna lub inne siły, które mogą zakleszczyć łańcuch.
• Należy zachować szczególną ostrożność podczas ponownego wykonywania poprzedniego cięcia.
• Używaj wyłącznie łańcucha i prowadnicy o niskim odbiciu, które zostały dostarczone z pilarką na wysięgniku lub są zalecane.
• Nigdy nie używaj tępego ani luźnego łańcucha. Utrzymuj łańcuch w stanie ostrym i odpowiednim napięciu.

PRZYCINANIE WYSOKO POŁOŻONYCH GAŁĘZI

1. Zainstaluj akumulator w maszynie.
   2 Przed cięciem wysoko położonej gałęzi należy zwrócić szczególną uwagę na prawdopodobną ścieżkę jej spadania. OSTRZEŻENIE: Nie stój bezpośrednio pod ścinaną gałęzią. Utrzy, muj osoby postronne z daleka. Podczas używania narzędzia nie stawaj na drabinie ani innym niestabilnym podłożu. Nie używaj narzędzia w pobliżu kabli, linii energetycznych ani telefonicznych. Zachowaj odległość 3 m od wszelkich linii energetycznych. (Patrz rys. P1-P4)

P1 ↓

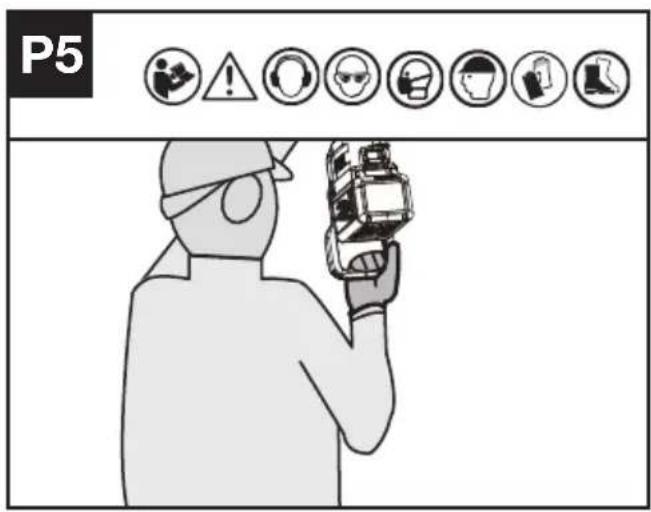

1. Używaj obu rąk do chwytania pilarki na wysięgniku. Utrzymuj mocny chwyt. Podczas cięcia wysoko położonych lub odległych obiektów przytrzymuj tylny uchwyt, aby uzyskać wsparcie. (Patrz rys. P5).

Ostrzeżenie: wystrzegać się odrzutu.

Odrzut może być przyczyną poważnego zranienia lub śmierci.

Zapoznaj się z możliwościami odrzutu, aby unikąć ryzyka.

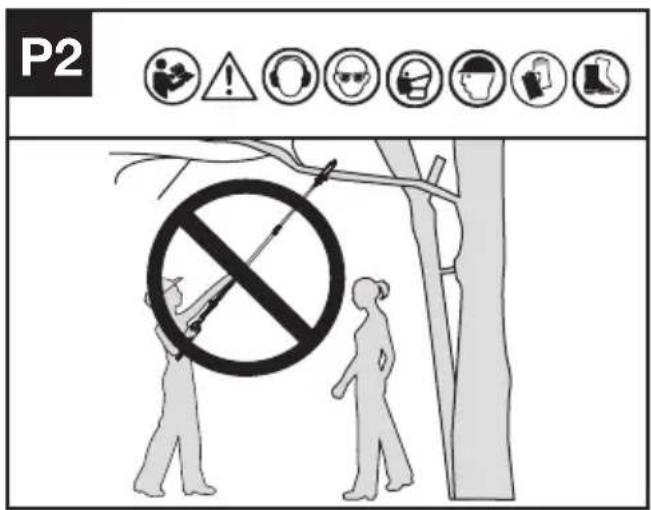

OSTRZEŻENIE: Nie obsługuj piły na kij podczas

• na drzewie
• na drabinie lub innej niestabilnej powierzchni
• w jakiejkolwiek niewygodnej pozycji Można stracić kontrolę nad pilarką, powodując poważne obrażenia.

PRZESTROGA: W przypadkach, które przekraczają możliwości użytkownika należy wyszukać pomoc fachowca.

Przycinanie drzewa jest procesem cięcia gałęzi na żywym drzewie. Upewnij się, że przyjęta pozycja jest solidna. Utrzymuj ramiona z rozstawionymi stopami. Rozóż masę ciała równo na obie stopy.

Przy przycinaniu gałęzi należy kierować się następującymi wskazówkami.

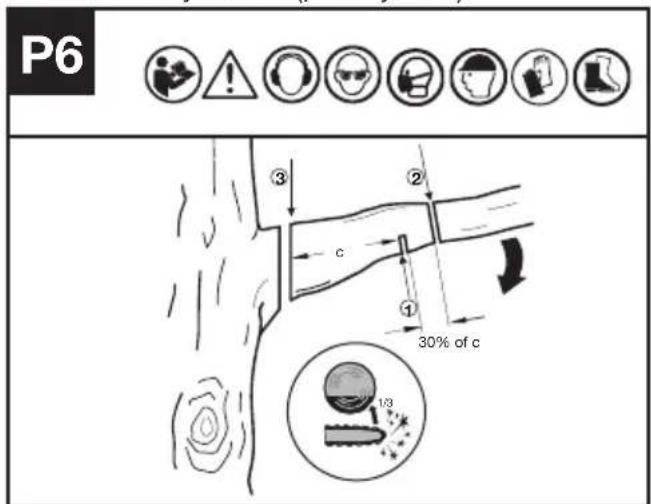

1. Wykonaj pierwsze cięcie kilka cali (c) od pnia drzewa, na spodniej stronie konaru. Aby wykonać to cięcie, użyj górnej części prowadnicy. Przetnij 1/3 średnicy konaru (patrz rys. P6).

1. Przesuń się o kilka cali (30%) dalej w góre konaru. Wykonaj drugie cięcie z góry konaru. Kontynuuj cięcie, aż odetniesz konar.
2. Trzecie cięcie wykonaj jak najbliżej pnia drzewa,

całkowicie odcinając pozostały kikut. Użyj dolnej części prowadnicy do wykonania tego cięcia.

Zalecenia dla narzędzi akumulatorowych

Zalecany zakres temperatury otocznie wynosi -20 °C\~45 °C.

Zalecany zakres temperatury otoczenia dla systemu ładowania, podczas jego ładowania, wynosi od -5 °C\~45 °C.

Szczegóły dotyczące bezpiecznego utylizowania zużytych akumulatorów:

Pod koniec okresu eksploatacji urządzenia należy bezpiecznie usunąć akumulator przed wyłączeniem urządzenia. Nie wyrzucaj akumulatorów, ani nie umieszczaj ich w normalnym koszu na śmieci. Nie usuwaj również akumulatora razem z maszyną.

Wyjmij zużyty akumulator z urządzenia i zutylizuj go w najbliższym lub najdogodniejszym wyznaczonym punkcie recyklingu. W przypadku wątpliwości skonsultuj się z lokalnym wydziałem ochrony środowiska. Niewłaściwa utylizacja akumulatorów może wpłynąć na cykl wodny, co może stanowić zagrożenie dla ekosystemu. Nie wyrzucaj zużytych akumulatorów jako niesegregowanych odpadów komunalnych.

PL

TRANSPORT

Transport pilarki na wysięgniku

1. Wyłącz pilarkę na wysięgniku i wyjmij akumulator.
2. Podczas ręcznego transportu pilarki na wysięgniku trzymaj wysięgnik, upewniając się, czy urządzenie jest ustawione równolegle do podłoża, a wysięgnik jest skierowany do tyłu.
3. Podczas transportu pilarki na wysięgniku w pojeździe należy ją zabezpieczyć i ustawić tak, aby zapobiec przesuwaniu się lub uszkodzeniu.

1. Upewnij się, że akumulator jest w bezpiecznym stanie.
2. Podczas transportu akumulatora należy używać opakowania nieprzewodzącego prądu.
3. Znajdujące się w zestawie akumulatory litowo-jonowe podlegają wymogom przepisów dotyczących towarów niebezpiecznych.Baterie transportować tylko z nieuszkodzoną obudową. Baterie należy zapakować w taki sposób, aby nie przemieszczały się w opakowaniu.

KONSERWACJA PIŁY

Postępuj zgodnie z instrukcjami konserwacji zawartymi w tej instrukcji. Właściwe czyszczenie i konserwacja pilarki, łańcucha i prowadnicy może zmniejszyć ryzyko zużycia. Sprawdzaj i konserwuj pilarkę po każdym użyciu. Zwiększy to żywotność pilarki. Jeśli podczas pracy pilarka zamoczy się na skutek deszczu, przed przechowywaniem lub ładowaniem należy wysuszyć urządzenie i akumulator.

KONSERWACJA I PRZECHOWYWANIE PILARKI

1. Wyjmuj akumulator

• Kiedy nie jest używany
- Przed przeniesieniem się z miejsca na miejsce
- Przed serwisowaniem
- Przed wymianą akcesoriów lub przystawek, takich jak łańcuch i prowadnica

1. Sprawdzaj pilarkę na wysięgniku przed i po każdym użyciu. Sprawdź dokładnie pilarkę, czy osłona lub inna część nie została uszkodzona. Sprawdź, czy nie występują żadne uszkodzenia, które mogą mieć wpływ na bezpieczeństwo operatora lub działanie pilarki. Sprawdź wyrównanie lub połączenie ruchomych części. Sprawdź, czy nie ma uszkodzonych lub zniszczonych części. Nie używaj pilarki na wysięgniku, jeśli uszkodzenie wpływa na bezpieczeństwo lub działanie. Zleć naprawę uszkodzeń autoryzowanemu centrum serwisowemu.

2. Ostrożnie konserwuj piłę na wysięgniku.

3. Utrzymuj łańcuch ostry, czysty i nasmarowany, aby zapewnić lepszą i bezpieczniejszą pracę.

4. Postępuj zgodnie z instrukcjami opisanymi w tej instrukcji, aby naostrzyć łańcuch.
5. Utrzymuj uchwyty suche, czyste i wolne od oleju i smaru.

6. Utrzymuj wszystkie śruby i nakrętki mocno dokręcone.

7. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.

8. Kiedy pilarka na wysięgniku nie jest używana, zawsze ją przechowuj

9. w wysoko położonym lub zamkniętym miejscu znajdującym się poza zasięgiem dzieci
   • w suchym miejscu
   • z założoną pochwą ochronną

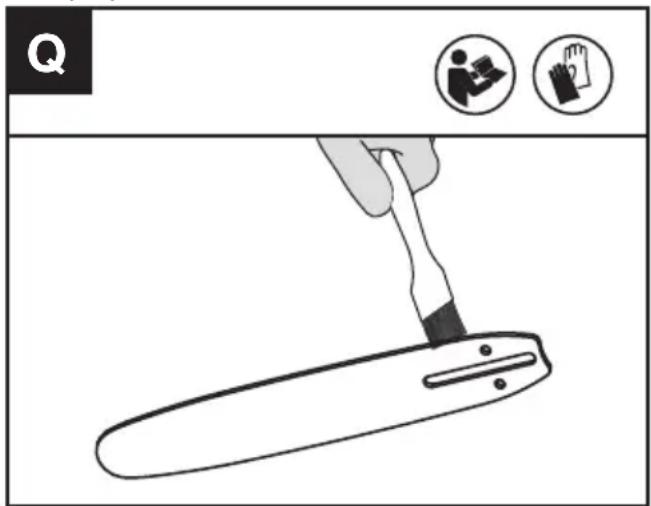

KONSERWACJA PROWADNICY

Aby zwiększyć żywotność prowadnicy, zalecane jest wykonywanie poniższych czynności konserwacyjnych.

Szyny prowadnicy, które utrzymują łańcuch powinny być czyszczone przed składowaniem narzędzia, bądź gdy okaże się, że prowadnica lub łańcuch są zabrudzone.

Szyny należy czyścić każdorazowo po zdjęciu łańcucha.

Czasami konieczne może być usunięcie zadziorów z szyn pręta za pomocą płaskiego pilnika

1. Zdejmij osłonę łańcucha, prowadnicę i łańcuch. (patrz sekcja MONTAŻ)

2. Przy użyciu szczotki drucianej, śrubokręta lub podobnego narzędzia oczyść szyny prowadnicy z pozostałości.(Patrz Rys. Q)

3. Upewnij się, że kanaliki olejowe są całkowicie wyczyszczone.

Q

WARUNKI WYMAGAJACE KONSERWACJI LĄNCUCHA I PROWADNICY:

• Cięcie pilarką w jedną stronę lub pod kątem.
• Pilarka przeciśnięta została przez cięcie.
• Niewystarczający dopływ oleju do prowadnicy i łańcucha.

Sprawdź stan prowadnicy każdorazowo po naostrzeniu łańcucha. Zużyta prowadnica może uszkodzić łańcuch i utrudniać przecinanie.

Po każdym użyciu, gdy urządzenie jest odłączone od źródła zasilania, oczyść prowadnicę i otwór koła napędowego z trocin.

Jeżeli górna część szyny jest nierówna, użyj płaskiego pilnika, aby uzyskać kwadratowe krawędzie i boki.

Zeszlifowane krawędzie szyny oraz kwadra- towe boki

Rowek wyrobiony Rowek prawidłowy

Prowadnicę należy wymienić, gdy rowek jest wyrobiony, prowadnica jest wygięta lub pęknięta, bądź pojawi się nadmierne ciepło lub warkot szyn. Jeśli konieczna jest wymiana, używaj tylko prowadnicy określonej dla twojej piły na kij w liście części zamiennych lub na naklejce umieszczonej na piłce na kij.

WYMIANA/ODWRACANIE ŁAŃCUCHA PIŁY I PROWADNICY

Łańcuch piły wymienić, kiedy ząbki są zbyt mocno zużyte, aby można było je naostrzyć lub w przypadku zerwania łańcucha. Stosować tlyko łańcuch zamienny wymieniony w niniejszej instrukcji.

Przed naostrzeniem łańcucha sprawdzić prowadnicę. Zużyta lub uszkodzona prowadnica nie jest bezpieczna. Zużyta lub uszkodzona prowadnica nie jest bezpieczna, może uszkodzić łańcuch i utrudnić

ciecie.

OSTRZENIE ŁAŃCUCHA PIŁY

OSTRZEŻENIE: Wyjąć akumulator z piły przed jej serwisowaniem. Może dojść do poważnych obrażeń lub śmierci w przypadku porażenia prądem elektrycznym lub kontaktu ciała z poruszającym się łańcuchem.

Krawędzie tnące łańcucha są ostre.

Zakładać rękawice ochronne w czasie manipulowania łańcuchem.

Łańcuch powinien być zawsze ostry. Piła będzie cięła szybciej i bezpieczniej. Tępy łańcuch piły powoduje niepotrzebne zużycie koła łańcuchowego, prowadnicy łańcucha oraz silnika. Jeżeli należy dociskać łańcuch do drzewa i cięcie powoduje tylko powstawanie drobnych wiórów z nielicznymi większymi wiórami, oznacza to, że łańcuch piły jest tępy.

a: Kąt zgłoszenia; b: pozycja pilnika.

Jak ostrzyć krajacze

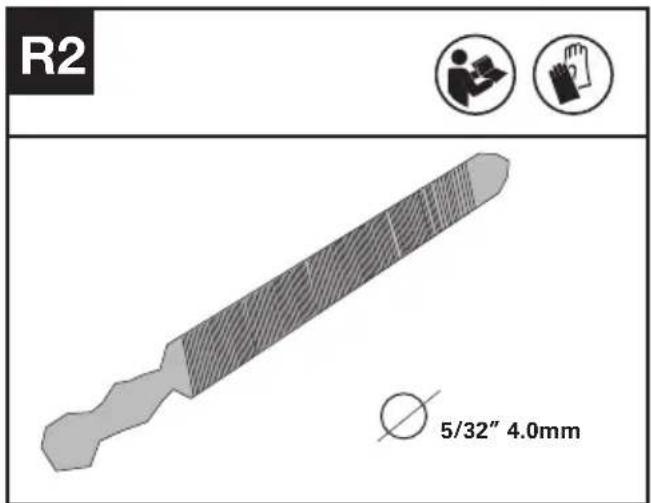

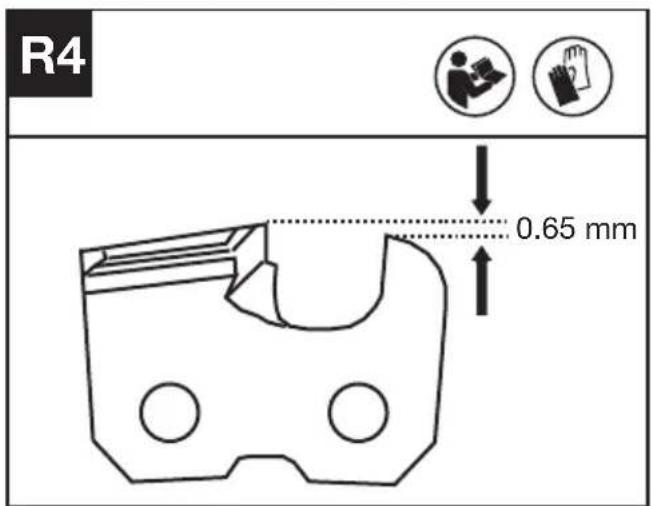

1. Przygotuj okrągły pilnik do ostrzenia zębów tnących. (Zobacz rys. R2). UWAGA: Przed przystąpieniem do ostrzenia piły łańcuchowej należy mocno zacisnąć prowadnicę w imadle. Upewnij się, że łańcuch nie jest „przycięty” i może swobodnie poruszać się po prowadnicy. Sprawdź, czy łańcuch jest prawidłowo napięty. (Patrz rozdział: „Napinanie łańcucha”)

1. Zaostrz zęby tnące pilnikiem od wewnętrznej strony w kierunku na zewnątrz łańcucha. (Zobacz rys. R3)

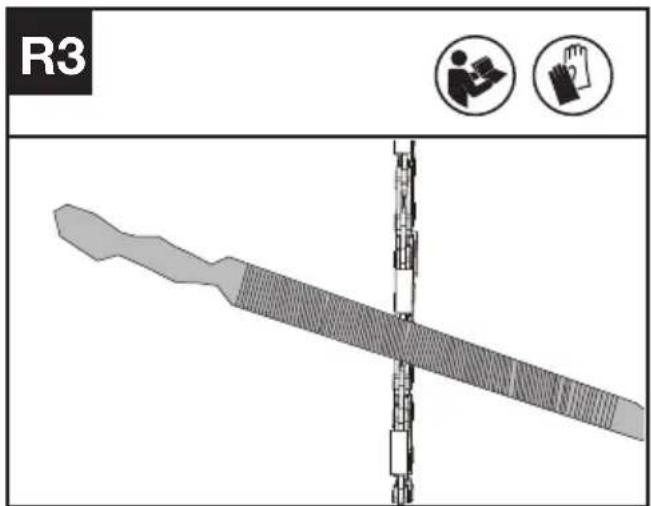

R3

1. Spiłuj wszystkie zęby tnące po jednej stronie prowadnicy.
2. Odwróć piłę i spiłuj wszystkie zęby tnące po przeciwnej stronie.
3. Upewnij się, że długość wszystkich zębów tnących jest taka sama. Aby zapewnić wydajne, bezpieczne i gładkie cięcie, spiłuj wysokość ogranicznika głębokości do 0,65 mm. Upewnij się, że krawędź czołowa ogranicznika głębokości jest zaokrąglona. (Zobacz rys. R4)

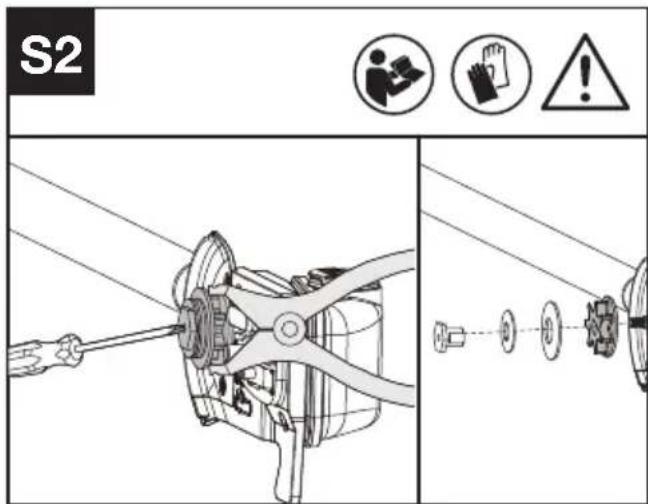

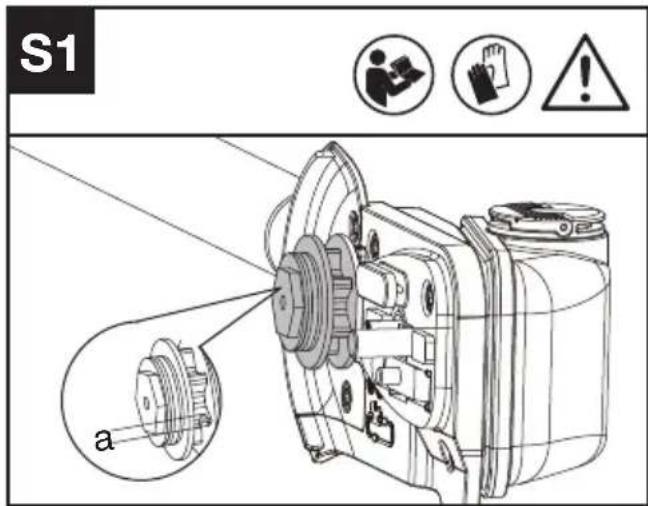

OSTRZEŻENIE: Przed sprawdzeniem należy koniecznie wyłączyć pilarkę na wysięgniku i wyjąć akumulator.

1. Zdejmij osłone zębatki, łańcuch piły i prowadnice.
2. Sprawdź, czy ślady zużycia są głębsze niż a= 0,5 mm jak pokazano na rys. S1, jeśli tak, to zębatkę łańcucha należy wymienić. (Patrz rys. S1)
3. Podczas wymiany zębatki łańcucha, kontroluj ją za pomocą szczypiec i za pomocą śrubokręta odkręć nakrętkę i wymień ją. (Patrz rys. S2)

S1 a

S2 5

CZYSZCZENIE

1. Wyłącz pilarkę na wysięgniku i wyjmij akumulator.
2. Nie używaj agresywnych detergentów ani rozpuszczalników. Po użyciu wyczyść maszynę wilgotną szmatką zamoczona w łagodnym detergencie.
3. Utrzymuj złącze akumulatora wolne od brudu i zanieczyszczeń oraz czyść je miękką i suchą szczotką lub ściereczką.

4. Nie rozpyłać wody na silnik i elementy elektryczne.

5. Nie używaj myjki ciśnieniowej do czyszczenia urządzenia.

nie będzie się włącać.

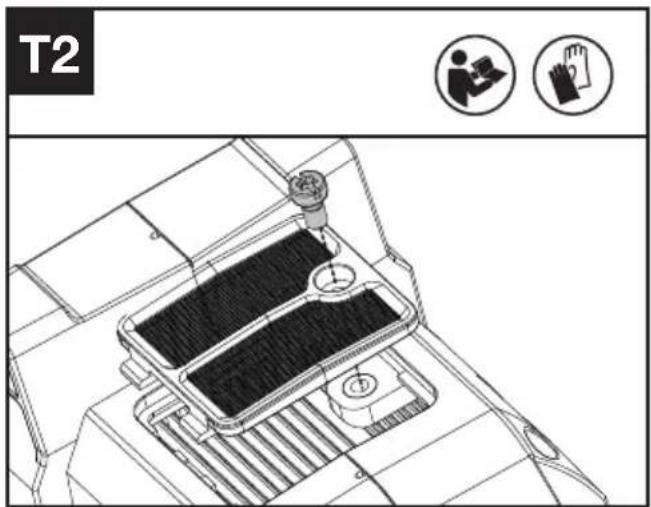

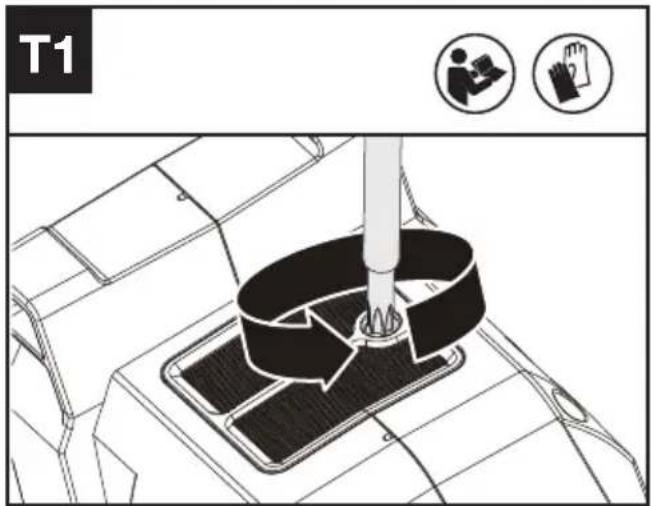

Czyszczenie otworów wentylacyjnych (patrz rys. T1, T2)

1. Oczyć obszar wokół otworów wentylacyjnych. Użyj wilgotnej szmatki lub miękkiej szczotki.
2. Odkręć i wyjmij otwory wentylacyjne.
3. Umyj otwory wentylacyjne pod bieżącą wodą, aby usunąć brud.
4. Pozostaw otwory wentylacyjne do wyschnięcia na powietrzu. Następnie zamontuj je w obudowie dokręcając śrubę.

T1

T2 ①

PRZECHOWYWANIE

1. Przed przechowywaniem wyjmij akumulator z pilarki na wysięgniku.
2. Przechowuj pilarkę na wysięgniku i akumulator w suchym i bezpiecznym miejscu, niedostępnym dla dzieci i innych nieupoważnionych osób.
3. Baterię należy przechowywać wyłącznie w temperaturze od 5°C do 25°C. Na przykład nie zostawiaj akumulatora w samochodzie latem.
4. Po zamoczeniu w deszczu podczas pracy, urządzenie i akumulator powinny być wysuszone przed przechowywaniem lub ładowaniem. Wyjmij akumulator i włóż go ponownie, jeśli urządzenie

ROZWIĄZYWANIE PROBLEMÓW

W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej tabelce znaleźć można różne rodzaje błędów, możliwe ich przyczyny oraz właściwy sposób ich usuwania. Jeżeli za jej pomocą nie uda się zidentyfikować i usunąć usterki, pomocy należy szukać w punkcie serwisowym.

UWAGA: PRZED PRZYSTĄPIENIEM DO LOKALIZACJI USTERKI NALEŻY WYŁĄCZYĆ ELEKTRONARZĘDZIE I WYJĄĆ Z NIEGO AKUMULATOR.

Objawy Możliwa przyczyna Możliwe rozwiązanie
Nie można obsługować piły prętowej	Bateria wyczerpana Wymienić akumulator
Pręt zobaczyć pracę przerywaną	Przegrzanie	Umieść urządzenie w chłodnym, wietrznym miejscu, aby ją ostudzić.
	Użyto zbyt dużo nacisku podczas cięcia.	Stosować mniejszy nacisk podczas cięcia.
	Przerwa w zasilaniu	Zwrócić się do autoryzowanego punktu serwisowego
	Wewnętrzny styk chwiejny
	Uszkodzony spust wł./wył.
Łańcuch piły jest suchy.	Brak oleju w zbiorniku Napełnić olej
	Zatkany odpowietrznik w korku wlewu oleju	Wyczyść korek
	Kanał wypływu oleju zapchany Zwolnić kanał wypływu oleju.
Łańcuch/szyna prowadnicy gorąca.	Brak oleju w zbiorniku Napełnić olej
	Zatkany odpowietrznik w korku wlewu oleju	Wyczyść korek
	Kanał wypływu oleju zapchany Zwolnić kanał wypływu oleju
	Napreżenie łańcucha za mocne Nastawić napreżenie łańcucha.
	Łańcuch tępy łańcuch naostrzyć lub wymienić
Ekstremalne rozdarcie, wibracje, piła jest nieprawidłowa	Napreżenie łańcucha za małe Nastawić napreżenie łańcucha.
	Łańcuch tępy łańcuch naostrzyć lub wymienić
	Łańcuch zużyty łańcuch wymienić
	Zęby piły wskazują w nieprawidłowym kierunku	Łańcuch piły zamontować na nowo z zębami w prawidłowym kierunku

AKUMULATOR

Problemy Możliwe przyczyny Działania naprawcze

Lampka LED błędu Akumulator rozładowany Doładuj akumulator. Jeżeli akumulator nie ładuje się, skontaktuj się z przedstawicielem serwisowym.

Kwestia temperaturowa. Akumulator używaj w warunkach, gdzie temperatury są od -20°C do 45°C dla rozładowania.

Inne Skontaktuj się z przedstawicielem serwisowym.

DANE TECHNICZNE

Oznaczenie typu KC330 KC330.X (330 - oznaczenie maszyn, odpowiednie dla pilarki na wysięgniku)

	KC330 KC330.X **
Napięcie 60 V Max. ***	---
Długość prowadnicy 25 cm
Prędkość łańcucha	Wysoka: 17 m/sNiska: 13 m/s
Pojemność zbiornika oleju 160 ml
Podziałka łańcucha	3/8" LP
Miara łańcucha 1.1 mm
Stopień ochrony IPX4
Waga urządzenia 5.7 kg

** X = 1-999, A-Z, M1-M9 są tylko dla różnych klientów, nie ma żadnych zmian związanych z bezpieczeństwem między tymi modelami.
*** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 60 V. Napięcie nominalne wynosi 54 V.

ZALECANE AKUMULATORY I ŁADOWARKI

Akumulatorki Amp Ładowarki Amperage
KAC804 4.0 Ah KAC840	30 A

Zalecamy zakup akcesoriów z tego samego sklepu, który sprzedaż Ci narzędzie. Więcej informacji można znaleźć na opakowaniu akcesoriów. Personel sklepu może pomóc i zaoferować porady.

KOMBINACJE OSPRZĘTU TNĄCEGO

Przystawka tnąca

KAC333-10"/25cm 0.043"/1.1mm 3/8 LP Prowadnica

KAC302-10"/25cm 0.043"/1.1mm 3/8 LP Łańcuch

KAC335-12"/30cm 0.043"/1.1mm 3/8 LP Prowadnica

KAC304-12"/30cm 0.043"/1.1mm 3/8 LP Łańcuch

DANE TECHNICZNE AKUMULATORA (OPCJONALNIE)

Pasma częstotliwości dla Bluetooth	2400-2483.5 MHz
Maksymalna moc przesyłana dla Bluetooth	8 dBm

DANE DOTYCZĄCE HAŁASU I WIBRACJI

Ważone ciśnienie akustyczne	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Ważona moc akustyczna	L_wA = 100.75 dB(A) K_wA = 1.93 dB(A)

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN ISO 11680-1.

Wartość przenoszenia	a_h=3.2 m/s^2
	NiepewnośćK=1.5 m/s ^2

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia

OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia:

Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.

Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne.

Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.

Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dług, wierteł i ostrzy.

Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach).

Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.

Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami

gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

MY,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

W imieniu firmy Positec zaświadczam, że produkt Opis: Pilarka na wysięgniku zasilana akumulatorowo Typ: KC330 KC330.X (330 - oznaczenie maszyn, odpowiednie dla pilarki na wysięgniku) Funkcja: Cięcie wysoko położonych gałęzi

jest zgodny z następującymi dyrektywami, 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)2015/863, 2000/14/EC zmieniona przez 2005/88/EC

Dane jednostki notyfikowanej Nazwa: Intertek Deutschland GmbH (jednostka notyfikowana 0905) Adres: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN Nr certyfikatu: 23SHW1231

2000/14/EC zmieniona przez 2005/88/EC:

- Procedura oceny zgodności zgodna z Aneksem V Dyrektywy

- Moc dźwięku 100.75 dB(A) - Deklarowana gwarantowana moc dźwięku 103 dB(A)

Normy są zgodne z:

EN 62841-1, EN ISO 11680-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Osoba upoważniona do kompilacji pliku technicznego, Nazwa Marcel Filz Adres Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany

M A

2023/12/11

Allen Ding

Zastępca głównego inżyniera, testowanie i Certyfikacja

Positec Technology (China) Co., Ltd.
