NÁVOD NA OBSLUHU KC300.9 KRESS

- Deklarovaný zaručený akustický výkon 102 dB(A)

Použité normy,

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

d'akujeme Vám, že ste si kúpili tento výrobok Kress Commercial. Venujeme sa vývoju vysoko kvalitných výrobkov, ktoré vyhovujú vašim komerčným požiadavkám na terénne úpravy.

Značka Kress je synonymom pre prvotriedne služby. Ak budete mať v priebehu celej životnosti vášho výrobku akékol'vek otázky alebo obavy týkajúce sa vášho výrobku, kontaktujte svojho predajcu alebo náš tím zákazníckych služieb so žiadost'ou o pomoc.

Sme si istí, že sa vám v nasledujúcich rokoch bude práca s výrobkom Kress páčit'.

ÚČEL POUŽITIA

Táto reťazová píla je určená na výrub stromov, odvetvovanie, vyvracanie kmeňov stromov, rezanie drevených trámov, atd'. Všetky rezy by mali byt' priečne. Tento výrobok je určený len na rezanie dreva.

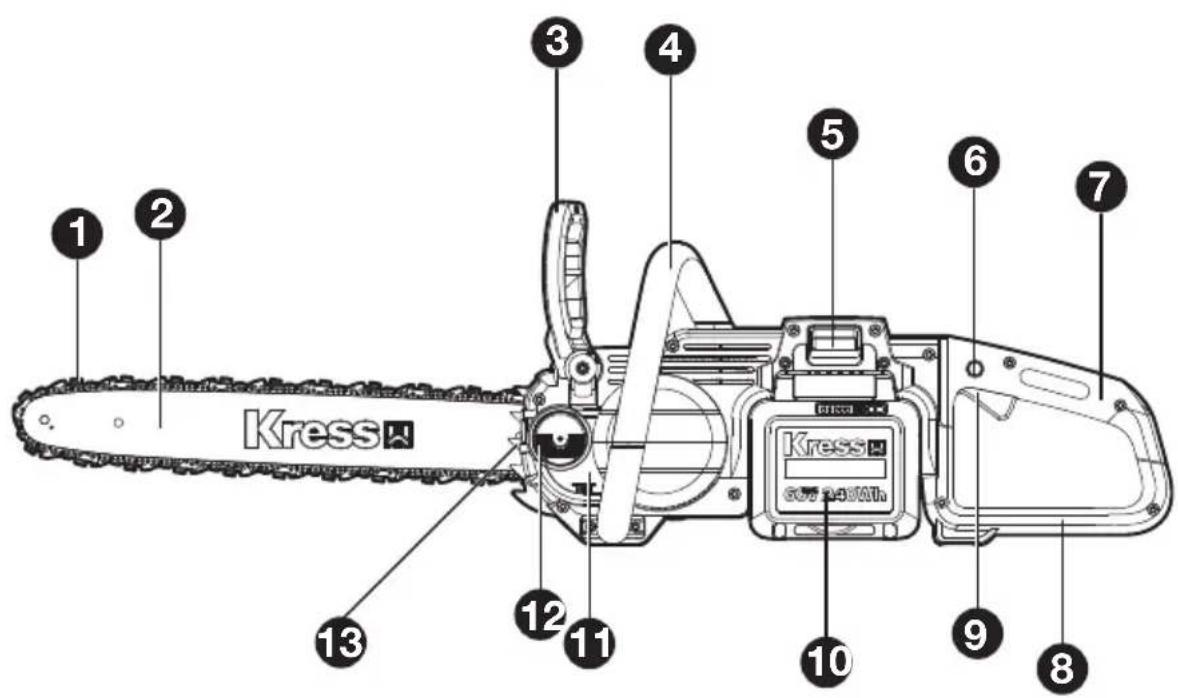

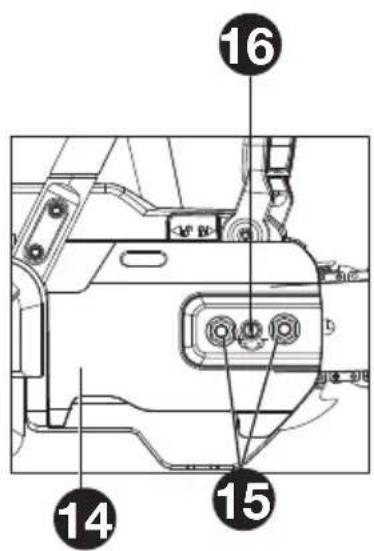

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

* Nie všetko zobrazené alebo popisované príslušenstvo je súčast'ou štandardnej dodávky.

PÔVODNÝ NÁVOD NA POUŽITIE BEZPEČNOSTŠT VÝROBKU VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA

VAROVANIE Prečítajte si všetky bezpečnostné varovania, pokyny, zoznámte sa s ilustráciami a technickými údajmi dodanými s týmto elektrickým náradím. Nedodržanie akýchkol'vek nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a inštrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud' na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1) Bezpečnost' na pracovisku
a) Udržujte pracovisko čisté a dobre osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.
b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horl'avých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietit' prach alebo výpary.
c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viest' k strate kontroly nad náradím.

2) Bezpečnost' pri práci s elektrinou
a) Prípojky elektrického ručného náradia musia byt' zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.
b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked' je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.
c) Zariadenie nepoužívajte v daždi alebo v mokrých podmienkach. Môže to zvýšit' riziko zásahu elektrickým prúdom. V prípade zvlhnutia počas prevádzkjy

sa musí zariadenie a batéria vysušit' pred uskladnením alebo nabíjaním. Ak sa zariadenie nepodarí zapnút', vyberte batériu a znovu ju vložte. Prípojky batérie udržiavajte čisté a na ich čistenie používajte mäkkú a suchú kefku alebo handričku.

d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprit'ahuje elektrické ručné náradie k sebe pomocou kábla, net'ahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viest' k zvýšenému riziku elektrického šoku.

e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, ked' ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest' k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat vážne osobné zranenia.

c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékol'vek nastavovacie kl'úče alebo kl'úče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kl'uč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobit' osobný úraz.

e) Nepreceňujte sa. Údržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste vol'né oblečenie alebo šperky. Svoje vlasy a vol'né oblečenie držte mimo dosahu pohyblivých častí. Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit'.
g) Pokial' sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.
h) Nedovol'te, aby ste vd'aka skúsenostiam získaným častým používanim elektrického náradia prestali dodržiavat' základy bezpečného použitia. Neopatrný úkon môže spôsobit' vážny úraz v priebehu zlomku sekundy.
4) Použitie a údržba ručného náradia a) Nepret'ažujte ručné náradie. Použite správne ručné náradie na danú činnosť. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byt' opravené.
c) Pred akýmkol'vek nastavovaním, výmenou násad alebo uskladnením elektrického náradia vytiahnite siet'ovú zástrčku zo zásuvky alebo, ak to bude možné, vytiahnite akumulátor. Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.
d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu deti a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkat' sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.
e) Vykonávajte pravidelnú údržbu elektrického náradia a príslušenstva. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnost' ručného náradia. Pri poškodení musí byt' pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.
f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l’ahšie ovládateľné.
g) Používajte elektrické náradie v súlade týmito pokynmi, berte prítom do úvahy pracovné podmienky a druh

vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzat' k nebezpečným situáciám.

h) Rukoväte a povrchy držadiel udržujte suché, čisté, bez mazív a tukov. Šmyklavé rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.
5) Používanie a starostlivost' o batériové elektrické náradie
a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.
b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšit' riziko zranenia a požiaru.
c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kl'úče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovat' kontakty. Skratovanie kontaktov batérie môže viest' k popáleninám alebo vzniku požiaru.
d) Pri nesprávnom používaní môže z batérie vystreknút' kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihned' vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit' podráždenie a poleptanie.
e) Akumulátor alebo náradie, ktoré je poškodené alebo upravené, nepoužívajte. Poškodené alebo upravené akumulátory môžu mat' nepredvídateľné chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.
f) Akumulátor alebo náradie nevyhadzujte do ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení teplote nad 130 ° C môže dôjst' k explózii.
g) Dodržiavajte všetky pokyny pre nabíjanie a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecifikovaný v tomto návode. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo špecifikovaný rozsah môže poškodit' akumulátor a zvýšiť riziko požiaru.
6) Servis
a) Servisné práce na náradí nechajte vykonat' kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnosť pri práci s elektrickým náradím.
b) Poškodené akumulátory nikdy neopravujte. Servis akumulátorov by mal byt' prevedený iba výrobcom alebo autorizovaným

servisným zástupcom.

1) BEZPEČNOSTNÉ POKYNY PRE REŤAZOVÉ PÍLY

a) Ked' píla beží, nepribližujte sa k pílovej retazi žiadnou častou tela. Pred spustením píly sa presvedčte, či sa pílová retaz niečoho nedotýka. Pri práci s ret'azovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.
b) Ret'azovú pílu držte vždy pevne pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie ret'azovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používat'.
c) Elektrické náradie držte len za izolované rukoväte, pretože sa môže stat', že sa pílová ret'az dostane do kontaktu so skrytým elektrickým vedením. Kontakt pílovej ret'aze s elektrickým vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia a spôsobít' zásah elektrickým prúdom.
d) Používajte ochranné okuliare a chrániče sluchu. Odporúčame používat aj d'alšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.

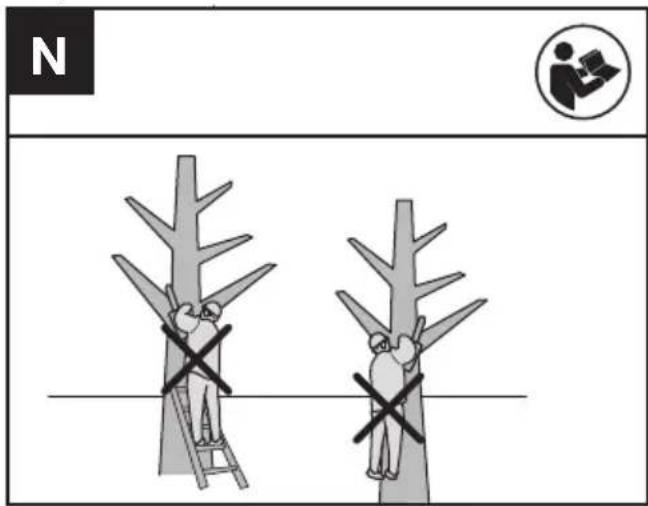

e) Ret'azovú pílu neprevádzkujte, ked' ste na strome, rebríku, zo strechy ani zo žiadnej nevhodnej podpery. Pri práci s retazovou pílou na strome hrozí nebezpečenstvo poranenia.
f) Dávajte pozor na to, aby ste mali vždy pevný postoj a retazovú pílu používajte len vtedy, ked' stojíte na spevnenom, bezpečnom a rovnom podklade. Šmykl'avý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.
g) Pri rezaní konára, ktorý je napnutý, rátajte s tým, že sa odpruží smerom spät. Ked' sa toto napätie uvolní do vlákien dreva, môže napnutý konár trafit obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.
h) Mimoriadne opatrne postupujte pri rezaní krovín a mladých stromčekov. Tento tenký materiál by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.
i) Pri prenášaní držte retazovú pílu so zastavenou pilovou retazou za prednú rukovát a s vodiacou lištou smerujúcou dozadu. Pri prevážaní alebo počas úschovy retazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie

s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou.

j) Dodržiavajte pokyny na mastenie, napnutie retaze a výmenu príslušenstva. Neodborne napnutá alebo namastená retaz sa môže bud' pretrhnút alebo môže zvýšit riziko spätného rázu náradia.
k) Používajte len na pílenie dreva. Retazovú pílu používajte len na také práce, na ktoré je určená -príklad: Nepoužívajte retazovú pílu na rezanie plastov, muriva ani stavebných materiálov, ktoré nie sú vyrobené z dreva. Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.
I) Nepokúšajte sa spílit' strom, kým nebudte poznat' riziká a spôsob, akým sa im vyhnút'. Pri stínaní stromu môže operátor alebo nezúčastnené osoby utrpiet' t'ažké zranenie.
m) Pri uvol'ňovaní zaseknutého materiálu, skladovaní alebo vykonávaní údržby ret'azovej píly dodržiavajte všetky pokyny. Vypínač musí byt' vypnutý a akumulátorový blok odstránený.

Nepredvídané uvedenie ret'azovej píly do chodu pri odstraňovaní zaseknutého materiálu alebo vykonávaní údržby môže mat' za následok t'ažké zranenie personálu.

n) Pri prvom prevádzkovaní píly sa používatel'ovi odporúča, aby si odskúšal pílenie klátov na koze alebo kolíske na rezanie dreva.

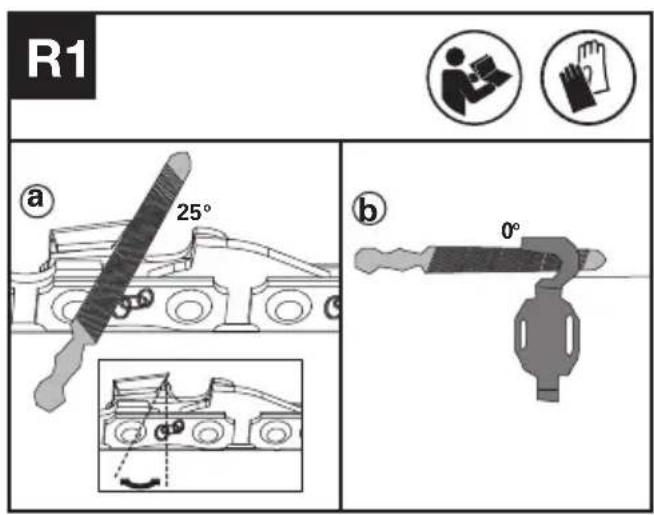

o) Ostrenie a vykonávanie údržby ret'azovej píly sa odporúča zverit'autorizovaným servisným strediskám.

2) DÔVODY SPÄTNÝCH ÚDEROV A PREDCHÁDZANIE SPÄTNÝM ÚDEROM:

Spätný úder sa môže vyskytnút vtedy, ked' sa hrot vodiacej lišty dotkne nejakého predmetu, alebo ked' sa drevo ohne a retazová píla sa v reze zablokuje.

Dotyk hrotom vodiacej lišty môže mat v mnohých prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe.

Zablokovanie pílovej retaze na hornej hrane vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe.

Každá z týchto reakcií môže mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používateľ retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení.

Spätný ráz je následkom nesprávneho alebo

chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit:

a) Držte retazovú pílu pevne oboma rukami, pričom palce a prsty obopínajú rukováte retazovej píly. Svoje telo a ruky dajte do takej polohy, v ktorej budete môct najlepšie odolat silám spätného rázu. V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk.
b) Vyhýbajte sa abnormálnej polohe tela a nepíl'te vo väčšej výške, ako sú Vaše ramená. Tým sa zabráni neúmyselnému dotyku s hrotom vodiacej lišty a umožní sa lepšia kontrola retazovej píly v neočakávaných situáciách.
c) Používajte výlučne iba výrobcom predpísané náhradné vodiace lišty a pílové retaze. Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz.
d) Dodržiavajte pokyny výrobcu pre brúšenie a údržbu pílovej retaze. Príliš nízke obmedzovače híbky zvyšujú možnost vzniku spätného rázu.

DODATOČNÉ RIZIKÁ

Aj pri predpísanom použití prístroja vždy existuje dodatočné riziko, ktorému nejde zabrániť. Podľa druhu a konštrukcie spotrebiča sa môžu vyskytnúť nasledujúce možné nebezpečenstvá:

• Kontakt s obnaženým ozubením reťaze píly (riziko pri rezaní)
• Prístup k rotujúcej reťazi píly (riziko pri rezaní)
• Nepredvídateľný, náhly pohyb vodiacej lišty (riziko pri rezaní)
• Vymrštenie drobných častí od reťaze píly (riziko pri rezaní/nebezpečenstvo zasiahnutia)
• Vymrštenie častí obrobku
• Zasiahnutie pokožky olejom
• Strata sluchu, ak nie je počas práce používaná požadovaná ochrana sluchu

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva,

udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Udržujte batérie čisté a suché.
g) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
h) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
i) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
j) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
k) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou Kress. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením.
I) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
m) Ukladajte batérie mimo dosahu detí.
n) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
o) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
p) Vykonávajte riadnu likvidáciu batérie.
q) V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, vel'kosti alebo typu.
r) Batériu uchovávajte d'alej od mikrovlných rúr a zariadení pod vysokým tlakom.

POŽIADAVKY NÁVODU NA OBSLUHU PRE BEZDRÔTOVÝ VÝROBOK

a) Prevádzka tohto zariadenia podlieha nasledujúcim dvom podmienkam:
(1) Toto zariadenie nesmie spôsobovat' škodlivé rušenie a
(2) Toto zariadenie musí akceptovať akékolľvek prijaté rušenie, vrátane rušenia, ktoré môže

spôsobit' nežiaducu činnost'.

b) Pozor: Zmeny alebo úpravy tohto zariadenia, ktoré nie sú výslovne schválené stranou zodpovednou za zhodu, môžu zrušit' oprávnenie používateľa prevádzkovat' toto zariadenie.
c) POZNÁMKA: Toto zariadenie generuje, používa a môže vyžarovat' rádiofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobit' škodlivé rušenie rádiovej komunikácie. Neexistuje však žiadna záruka, že pri konkrétnej inštalácii nedôjde k rušeniu. Ak toto zariadenie spôsobuje škodlivé rušenie rádiového alebo televízneho príjmu, čo sa dá zistiť vypnutím a zapnutím zariadenia, používateľovi sa odporúča, aby sa pokúsil napraviť rušenie jedným alebo viacerými z nasledujúcich opatrení:

• Presmerujte alebo premiestnite prijímaciu anténu.
• Zväčšite vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky v inom okruhu, než ku ktorému je pripojený prijímač.
• Požiadajte o pomoc predajcu alebo skúseného rádio/TV technika.

Pokyny týkajúce sa správnej techniky pre bežné stínanie, odstraňovanie konárov a priečne rezy

1. Stínanie stromov

Ak súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala by by' vzdialenost' medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovná minimálne dvojnásobku výšky vytínaného stromu. Pri vytínaní stromov treba dávať pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody. Ak by hrozilo, že padajúci strom môže zasiahnut' elektrické vedenie, treba o tom ihned' informovať kompetentný energetický podnik.

Pri stínaní stromu na svahu by sa mala osoba obsluhujúca reťazovú pílu zdržiavat' v teréne nad stínaným stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom.

Pred samotným zoťatím stromu si treba naplánovat' únikovú cestu a v prípade potreby si takúto cestu uvol'nit'. Táto úniková cesta by sa mala rozširovať smerom dozadu diagonálnym smerom od očakávaného smeru pádu stromu, tak ako je znázornené na obrázku 1.

Pred zoťatím stromu treba zobrať do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spoľahlivo odhadnút’ budúci smer pádu stromu.

Odstráňte zo stromu nečistotu, kamene, uvoľnenú kôru, klince, skoby a drôt.

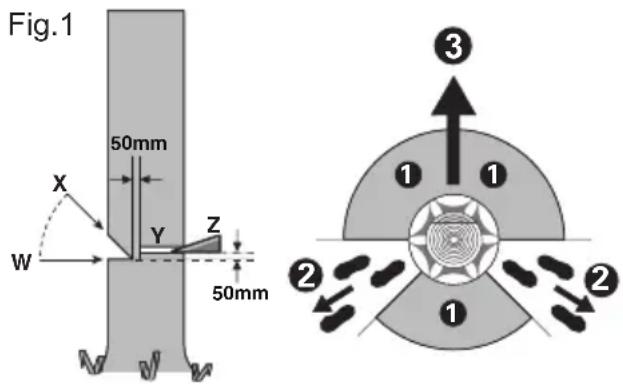

Zárez urobte do 1/3 priemeru kmeňa, kolmo k smeru pádu, tak ako je znázornené na obrázku 1. Najprv urobte dolný vodorovný rez záseku (W). Tým sa zabráni zablokovaniu pílovej ret'aze alebo vodiacej lišty pri vykonávaní druhého rezu záseku (X).

3. Vykonanie hlavného rezu

Hlavný rez z protil'ahlej strany (Y) urobte minimálne o 50 mm vyššie, ako je vodorovný zárez, tak ako je znázornené na obrázku 1. Hlavný rez urobte rovnobežne s vodorovným rezom záseku. Hlavný rez urobte len do takej híbky, aby zostal stát' ešte jeden trnož (podstolina), ktorý by mohol pôsobit' ako otočný pánt. Tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom. Neprepílte tento trnož.

Pri približovaní sa hlavného rezu k trnožu by mal strom začat' padat'. Ak sa ukazuje, že strom možno nespadne do požadovaného smeru alebo sa nakloní spät' a zablokuje pílovú ret'az, prerušte vykonávanie hlavného rezu a na otvorenie rezu a na presun stromu do požadovanej línie pádu použite kliny z dreva, plastu alebo z hliníka (Z) ③

Ked' strom začína padat', vytiahnite reťazovú pílu z rezu, vypnite ju, položte a naplánovanou únikovou cestou nebezpečný priestor opustite (2) Dávajte pozor na padajúce konára a na to, aby ste sa nepotkli. (pozri obr. 1)

4. Odstránenie konárov

Pod termínom odstraňovanie konárov rozumieme odrezávanie konárov zoťatého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Malé konáre odstráňte jedným rezom tak, ako je znázornené na obrázku 2. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu ret’azovej píly.

Fig.2

5. Skracovanie kmeňa stromu

Pod týmto pojmom rozumieme delenie zoťatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármi, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podľa jednoduchých pokynov pre jednoduché rezanie.

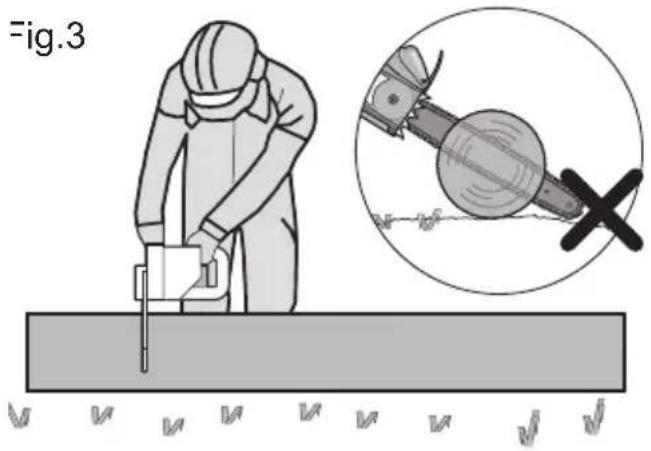

Ak je kmeň podoprený po celej svojej dĺžke tak, ako je znázornené na obrázku 3, vykonajte rez z hornej strany (horná strana tesárskej kozy), zabráňte kontaktu čepele píly so zemou, pretože by sa tým výrazne znížila ostrost' ret'aze.

Fig.3

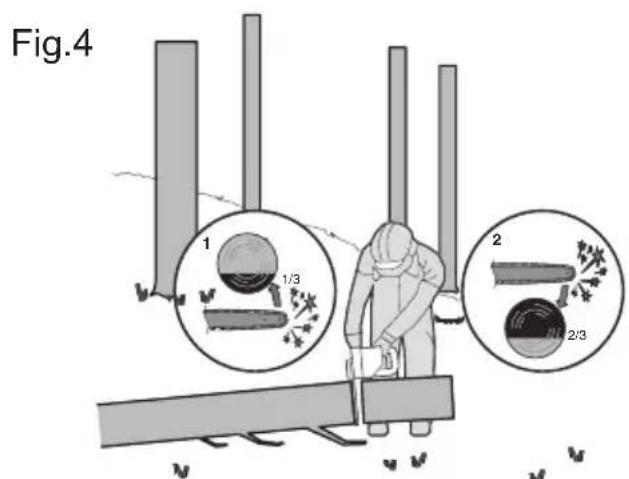

Ak je poleno na jednej strane podoprené, tak ako je znázornené na obrázku 4, vykonajte rez do 1/3 priemeru zo spodnej strany (spodná strana tesárskej kozy) (1). Potom rez dokončíte z vrchnej strany (2).

Ak je kmeň podoprený na oboch stranách, tak ako je znázornené na obrázku 5, vykonajte rez do 1/3 priemeru z hornej strany (horná strana tesárskej kozy) (1). Potom rez dokončíte zo spodnej strany, 2/3 priemeru tak, aby sa rezy stretli (2).

Fig.5

1 1/3 2 2/3

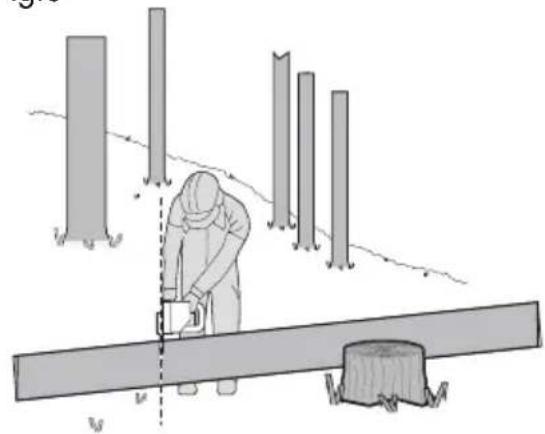

Pri rezaní vo svahu vždy stojte z hornej strany kmeňa, tak ako je znázornené na obrázku 6. Aby ste si zachovali úplnú kontrolu v okamihu „prepílenia“ ku koncu rezu redukujte prítlak, ale bez toho, aby ste uvoľnili pevné držanie reťazovej píly za obe rukováte. Dávajte pozor na to, aby sa reťazová píla nedotkla zeme. Po ukončení rezania počkajte na úplné zastavenie pílovej reťaze, až potom reťazovú pílu z miesta rezu odložte. Motor reťazovej píly vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému.

Fig.6

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod
	VÝSTRAHA
	Používajte ochranu sluchu
	Používajte ochranu očí
	Používajte protiprachovú masku
	Pri rezaní držte pílu vždy obidvomi rukami.
	Dávajte si pozor na spätný náraz a vyhýbajte sa kontaktu s prednou časťou vodiacej lišty píly.
	Používajte ochrannú prilbu.
	Používajte ochranné rukavice.
LI-ION	Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a ľudské zdravie
	Nespal’ujte ich
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat’ do systému kolobehu vody, čo môže ohrozit’ vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.

	Elektrické výrobky sa nesmú likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
	Ekologická likvidácia. Staré elektrické spotrebiče sa nesmú likvidovat' spolu s domvým odpadom, ale musia sa likvidovat' oddelene. Likvidácia na obecnom zbernom mieste prostredníctvom súkromných osôb je bezplatná. Vlastník starých spotrebičov je zodpovedný za odovzdanie spotrebičov na tieto zberné miesta alebo na podobné zberné miesta. Týmto malým osobným úsilím prispejete k recyklácii cenných surovín a spracovaniu toxických látok.
	Odomknút'
	Zamknút'

SK

MONTÁŽ A OBSLUHA

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.

MONTÁŽ

VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením.

Pri manipulácii s pilovou ret'azou majte vždy natiahnuté pracovné rukavice.

MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

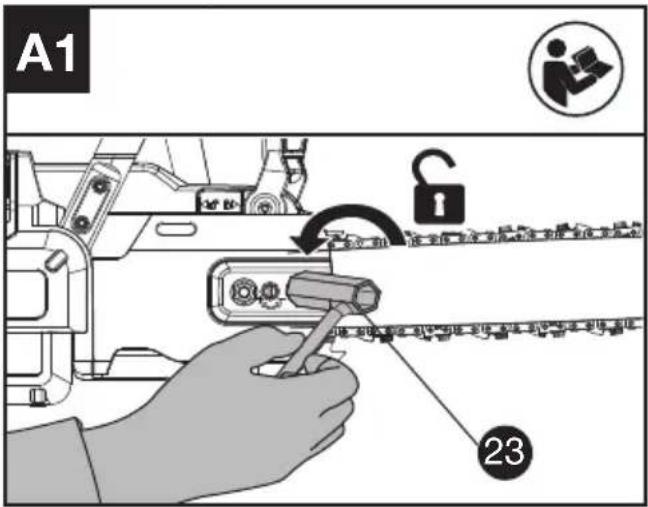

1. Opatrne vybal'te všetky časti. Odstráňte kryt pohonu otáčaním šest'hranných matíc proti smeru hodinových ručičiek. (Pozrite Obr. A1)

A1 23

1. Ret'azovú pílu položte na pevnú a rovnú plochu.
2. Používajte iba originálne ret'aze Kress, alebo ret'aze odporučené pre vodiace lišty.
3. Ret'az zasuňte do drážky okolo vodiacej lišty. Dbajte na to, aby sa ret'az pohybovala v správnom smere pri porovnaní s ikonou ret'aze alebo podl'a značky smeru ret'aze, ktorá sa nachádza na telese píly.
4. Nasadte ret'az na hnacie ozubené koleso tak, aby dva kolíky na umiestnenie lišty na podložke lišty zapadli do drážky pre kl'úč otvoru na lište. Uistite sa, že otvor na napnutie ret'aze sa nachádza na napínacom čape ret'aze. (Pozrite Obr. A2).

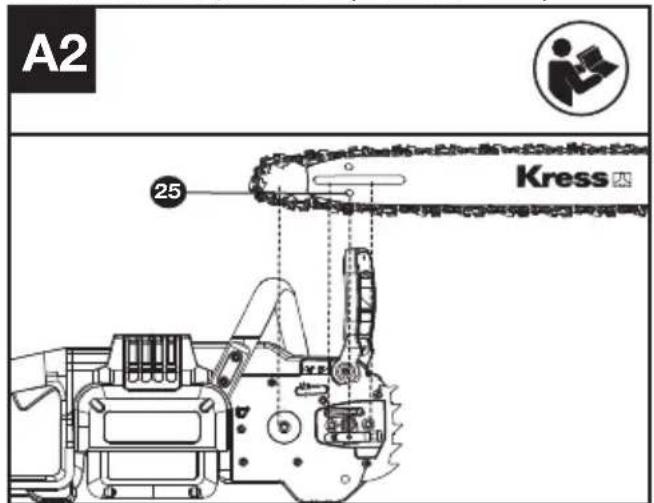

A2 25 Kress

1. Skontrolujte, či sú diely správne namontované. Skontrolujte, či sú hnacie články ret'aze riadne usadené na hnacom ozubenom kolese (Pozri obr. A3), zabráňte stuhnutiu článkov ret'aze, který je zobrazený na obr. A4. Ak dôjde k stuhnutiu článkov ret'aze, zdvihnite ret'az na vodiacej lište a uvol'níte články ret'aze.

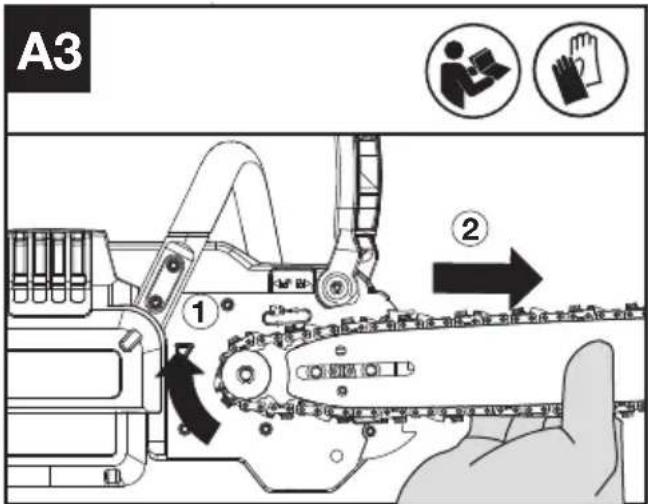

A3 1 2

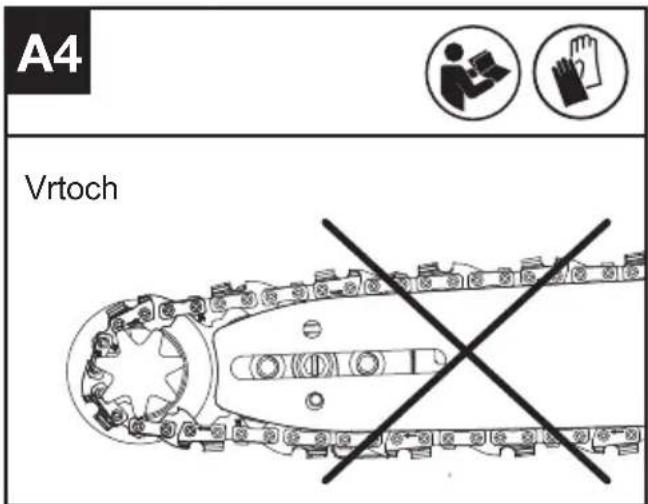

A4 Vrtoch

POZNÁMKA: Ret'az sa musí otáčat' vol'ne a nesmú na nej byt' žiadne stuhnuté články.

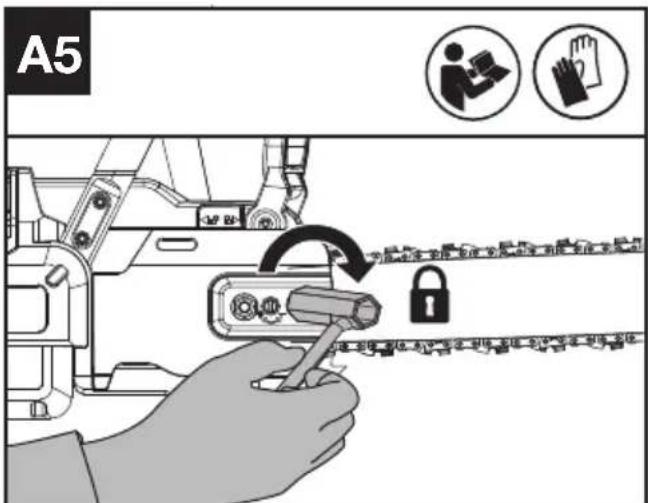

1. Nasad'te kryt pohonu a utiahnite kryt pohonu otáčaním šest'hranných matíc v smere hodinových ručičiek, kým nebude mierne utiahnutý. (Pozrite Obr. A5)

A5

VÝSTRAHA: Rert'az ešte nie je napnutá. Ret'az napínajte podl'a postupu uvedenénho v časti

„Napínanie ret'aze“. Teraz je potrebné previest' kontrolu ret'aze, či je správne napnutá.

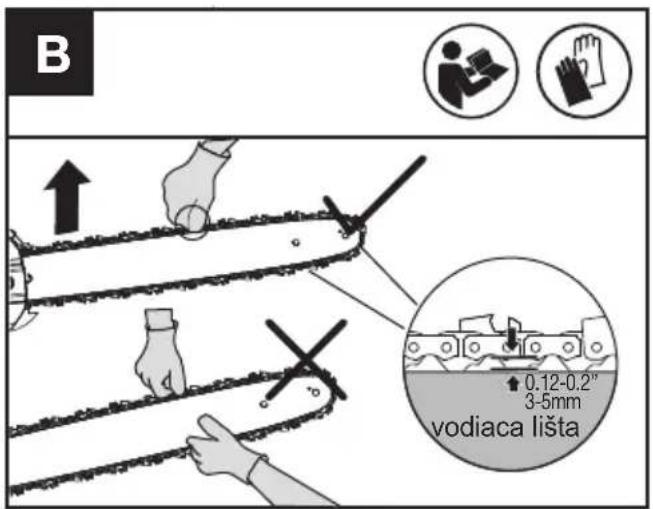

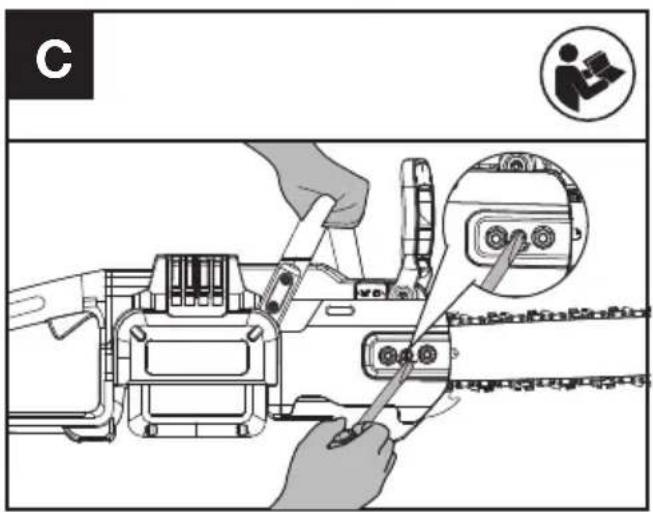

NAPÍNANIE RETAZE (Pozrite Obr. B, C)

B 0.12-0.2" 3-5mm vodiaca lišta

C

1. Uvoľnite matice na vodiacom kryte pomocou klľúča, ako je znázornené na Obr. A1. Nezabudnite však, že kryt nesmiete odstraňovať.
2. Kryt ret'aze stiahnite z vodiacej lišty a napínaciu skrutku otáčajte klúčom na matice v smere hodinových ručičiek. Napínaciu skrutku ut'ahujte, až kým ret'az nebude správne napnutá a stále sa bude l'ahko pohybovat' (pozrite si obr. B a C).
3. Na hnacom kryte utiahnite matice klúčom na matice, ako je to znázornené na obr. A5, až kým nebude priliehat'.
4. Dvakrát skontrolujte napnutie nastavené napínacou skrutkou ret'aze. Správne napnutie ret'aze sa dosiahne vtedy, keď je možné ret'az nadvihnút' cca. o polovičnú híbku hnacieho článku od vodiacej lišty v strede. Toto by sa malo vykonať jednou rukou zdvihnutím ret'aze proti hmotnosti stroja.
   POZNÁMKA: Ret'az sa pri rezaní natiahne a stratí správne napnutie. Ked' sa ret'az uvolní, úplne odskrutkujte šest'hranné matice alebo ich otočte o tri celé otáčky proti smeru hodinových ručičiek, potom

ret'az znova napnite a utiahnite šest'hranné matice, aby ste správne obnovili napnutie ret'aze opakovaním krokov 1 – 4, ktoré sú uvedené vyššie.

VÝSTRAHA:

• Pred napínaním ret'aze vždy najskôr vyberte z píly batériu.
• Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.
• Vždy udržiavajte správne napnutie ret'aze. Vol'ná ret'az zvyšuje riziko spätného nárazu. Vol'ná ret'az sa môže vyšmyknút' z drážky na vodiacej lište. To môže spôsobit' poranenie obsluhy a poškodenie ret'aze. Vol'ná ret'az môže spôsobit' rýchle opotrebenie samotnej ret'aze, lišty na pílovú ret'az a ozubeného kolesa.

POZNÁMKA: Ret'az je napnutá správne, ak ju môžete zdvihnút' z vodiacej lišty, a vodiaci článok ret'aze zostane pritom vo vnútri kol'ajnice vodiacej lišty.

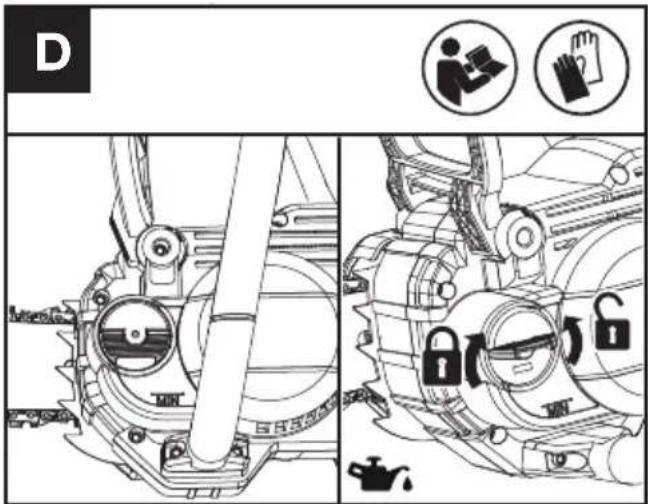

MASTENIE RETAZE (Pozri Obr. D)

D

POZNÁMKA: Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

PLNENIE OLEJOVEJ NÁDRŽKY:

VÝSTRAHA: Pred naplnením olejovej nádrže vytiahnite akumulátor.

1. Ret'azová pílu postavte na vhodnú podložku tak, aby sa uzáver olejovej nádržky nachádzal hore.
2. Pomocou handričky vyčistite okolie uzávera

olejovej nádržky a uzáver odskrutkujte.

Je dôležité používat' mazadlo na tyče a ret'aze (nie je súčast'ou balenia), ktorého zloženie umožnuje použitie v širokom rozsahu teplôt bez potreby riedenia. Tento olej môžete dostat' na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nepoužívajte znečistené, použité alebo inak kontaminované oleje. Mohlo by dôjst' k poškodeniu tyče alebo ret'aze. Pri použití neschváleného oleja prepadá záruka produktu.

Neprehltnite. V prípade požitia vyhl'adajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

KONTROLA AUTOMATICKEJ MAZNICE

Správne fungovanie automatickej maznice je možné skontrolovať spustením reťazovej píly a nasmerovaním špičky vodiacej lišty smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obrátte sa na zákaznícky servis Kress alebo na autorizovaného servisného zástupcu Kress.

POZNÁMKA: Ak je píla nová alebo keď sa dlhší čas nepoužívala, nasávanie čerpadla trvá dlhší čas (1 minúta +).

UPOZORNENIE: Nedotýkajte sa ret'azou zeme. Zabezpečte bezpečnú vzdialenost' 6" (15 cm).

TESTOVANIE PRED PREVÁDZKOU REŤAZOVÁ PÍLA A BATÉRIA

1. Vyberte batériu.
2. Skúste stlačit' spustenie ovládania. Ak je možné stlačit' spustenie ovládania, tlačidlo uzamknutia ovládania je chybné. Prestaňte reťazovú pílu používať a kontaktujte servisného zástupcu.
3. Najprv pridržte a stlačte tlačidlo uzamknutia ovládania, potom stlačte spustenie ovládania.
4. Uvol'nite spustenie ovládania a tlačidlo uzamknutia ovládania. Ak sa spustenie ovládania alebo tlačidlo uzamknutia ovládania zasekne a nemôže sa vrátit' do pôvodnej polohy. Prestaňte ret'azovú pílu používať a kontaktujte servisného zástupcu.

PREVÁDZKA

PRED POUŽITÍM VÁŠHO AKUMULÁTOROVÉHO NÁRADIA

VÝSTRAHA! Nabíjačka a batéria boli navrhnuté tak, aby mohli byt' používané spoločne, a preto sa nepokúšajte používat' žiadne iné zariadenia. Nikdy nevkladajte ani nedovol'te vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjst' k vzniku elektrickej poruchy alebo nebezpečenstva.

POZNÁMKA: Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabit'.

POZNÁMKA: Obr. E1 platí len pre akumulátor s indikátorom stavu nabitia.

Poznámky	LED svetelný indikátor	Stav batérie
Svieti všetkých pät' zelených svetelných indikátorov.	[27002]	80% ≤ Úroveň nabitia ≤ 100%
Svietia štyri zelené svetelné indikátory.	[33964]	60% ≤ Úroveň nabitia < 80%
Svietia tri zelené svetelné indikátory.		40% ≤ Úroveň nabitia < 60%
Svietia dva zelené svetelné indikátory.	[BY2C]	20% ≤ Úroveň nabitia < 40%
Svieti jeden oranžový svetelný indikátor.	[A23K]	10% ≤ Úroveň nabitia < 20%
Jedno zelené svetlo bliká.	[O7YK]	0% ≤ Úroveň nabitia < 10%

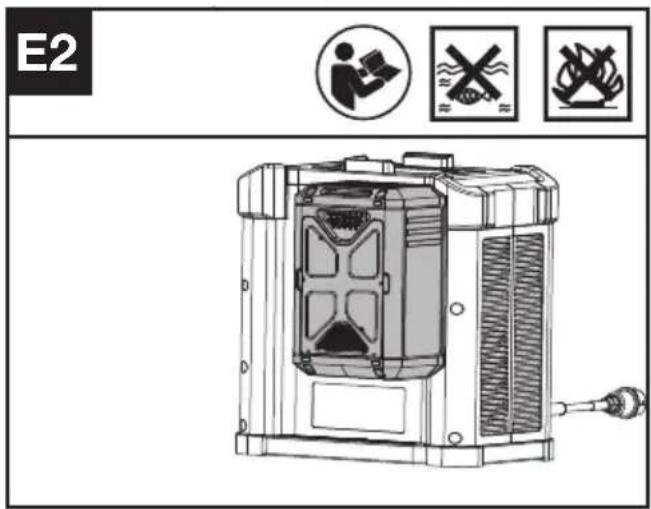

NABITIE BATÉRIÍ (POZRI OBR. E2)

Stlačením tlačidla na uvoľnenie batérie vyberte batériu z náradia. Po jej nabití vložte batériu do otvoru pre batériu. Stačí jednoducho stlačit’ a mierne pritlačit’ tak, aby ste počuli cvaknutie. Pohl’adom skontrolujte, či je akumulátor úplne zastrčený.

náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený v časti, ktorá sa týka príslušenstva.

Ak chcete náradie zapnút', stlačte tlačidlo uzamknutia ovládania, potom úplne stlačte spustenie ovládania a podržte ho v tejto polohe. Tlačidlo uzamknutia ovládania je teraz možné uvol'nit'. Ak píla nefunguje, pozrite si informácie o PÁKE BRZDY RETAZE nižšie.

Pre vypnutie uvoľnite spustenie ovládania.

POZNÁMKA: Aby bolo možné pílu zapnút, musí byt brzda reťaze deaktivovaná.

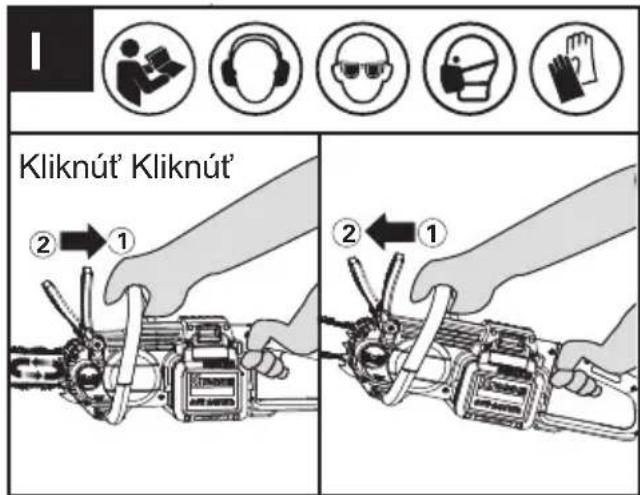

PÁKA BRZDY REŤAZE (POZRI OBR. I)

Kliknút' Kliknút' ②→① ②←①

Brzda spätného rázu je ochranný mechanizmus, ktorý sa iniciuje predným chráničom rúk vtedy, keď vykoná reťazová píla spätný ráz (pri kopnutí). Pílová reťaz sa okamžite zastaví.

Občas nezabudnite urobit funkčný test (skúšku fungovania). Deaktiváciu brzdy reťaze vykonáte vytiahnutím predného ochranného krytu ruky smerom k obsluhe (poloha①). Aktiváciu brzdy reťaze vykonáte zasunutím predného ochranného krytu ruky smerom dopredu (poloha②).*

POZNÁMKA:

1. Ak sa pílu nedarí spustit', hoci je správne zostavená a pracuje s plne nabitými akumulátormi, mali by ste skontrolovat', či je páka ret'azovej brzdy v správnej polohe (poloha ^① ).

2. *Ked' je brzda ret'aze aktivovaná, ret'azová píla by sa mala okamžite zastavit'. Ak sa ret'azová píla nezastaví alebo potrebuje čas na spomalenie, prestaňte ret'azovú pílu používať a kontaktujte servisného zástupcu.

PÍLENIE

DÔLEŽITÉ UPOZORNENIE: je v nádržke olej? Pred začatím pílenia a potom pravidel'ne počas práce kontrolujte ukazovatel' hladiny oleja. (pozri obr. J) Olej doplňte, ked' je nízka hladina oleja. Dolievanie oleja do nádržky trvá približne 12 minút v závislosti od intenzity pílenia a počtu zastavení.

Počas pílenia pravidelne každých 10 minút kontrolujte napnutie ret'aze..

(1) Do ret'azovej pily vložte akumulátor..
(2) Skontrolujte, či rezaná čast' kmeňa neleží na zemi.. Ak kmeň, ktorý režete, leží na zemi, neprerežte ho úplne a nenechajte, aby sa ret'az dostala do kontaktu s pôdou. Zmeňte polohu kmeňa pre konečný oddel'ovací rez.

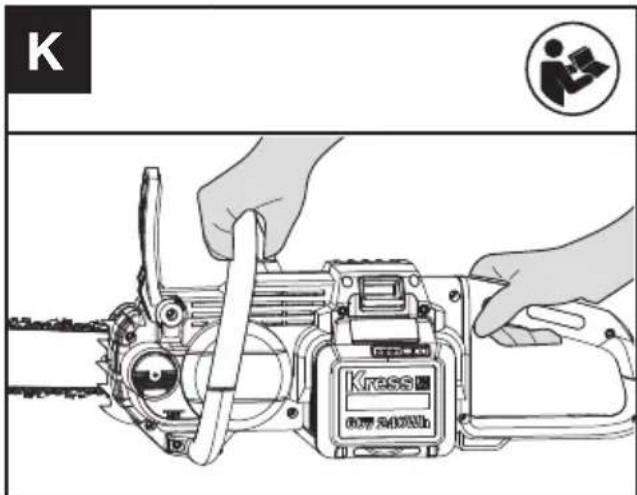

(3) Na bezpečné uchopenie píly vždy používajte obe ruky. Vždy používajte l'avú ruku na uchopenie prednej rukoväti a pravú ruku na uchopenie zadnej rukoväti. Pílu držte pevne. Palec a prsty musia byt' ovinuté okolo rukoväte píly. (Pozri obr. K)

K Kress 600kW

(4) Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.

(6) Na začiatku rezania položte pomaly otáčajúcu sa reťaz na rezané drevo. Rezané drevo by malo byt', pokial' to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo klzaniu (bočný posun) píly.

(7) Pílu ved'te miernym tlakom l'avým predlaktím a neprikladajte nadmernú silu na pílu, čím ju necháte robit' svoju prácu. Motor sa preťaží a môže zhoriet'.

Svoju prácu vykoná lepšie a bezpečnejšie pri rýchlosti, na ktorú bol určený.

(8) Vytiahnite pílu z rezu s pílou bežiacou na plné otáčky. Zastavte pílu uvol'nením spustenia ovládania. Pred odložením píly sa uistite, že sa ret'az zastavila.
(9) Vyskúšajte si rezanie na kuse odpadových konárov na bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlost', plynulým pohybom a so stabilnou rýchlost'ou prevádzania rezu.

BEZPEČNOSTNÉ ZARIADENIE ZABRAŇUJÚCE SPÄTNÉMU RÁZU PÍLY.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjst'. Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

• Ked' je píla v chode, držte ju oboma rukami. Pílu pevne uchopte. Palec a prsty musia spočívat' na rukoväti.
• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.
• Nepret'ažujte sa, ani nerežte nad výškou ramien.
  • Vždy udržujte pevný postoj a rovnováhu.
• Udržujte postoj mierne po l'avej strane píly. Tak vaše telo nebude v priamej línií s rezom píly.
• Nedovol'te, aby sa špička vodiacej lišty niečoho dotkla, ked' sa reťaz pohybuje..
• Nikdy sa nepokúšajte rezat' dva kmene zároveň. Vždy režte iba jeden kmeň.
• Prednú časť vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou časťou vodiacej lišty). Tento typ rezania je určený len pre riadne vyškolených odborníkov.
• Dávajte pozor na posúvanie dreva a d'alšie sily, ktoré môžu ret'az zovriet'.
• Pri opätovnom vkladaní píly do predchádzajúceho rez budte mimoriadne opatrní.
• Používajte iba ret'az a vodiacu lištu s nízkym spätným rázom, ktoré boli dodané s touto ret'azovou pilou alebo sú odporúčané ako náhrada.
• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Ret’az udržujte ostrú a správne napnutú.

AKO PRACOVAŤ S PÍLOU BEZPEČNE

1. Pílu používajte iba vtedy, ked' máte pevný postoj.

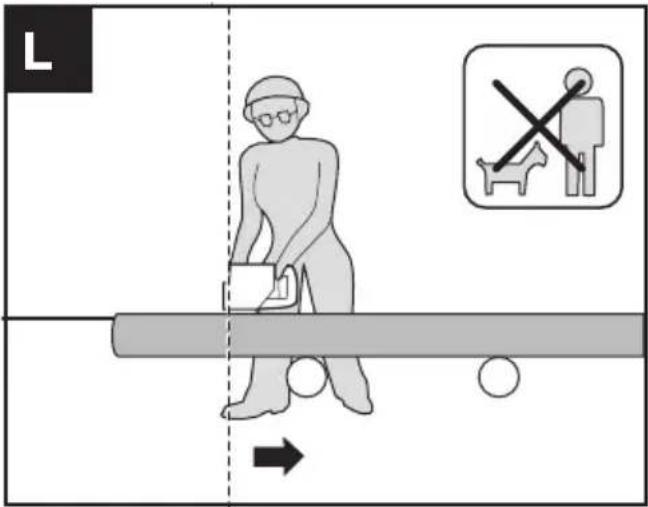

2. Pílu držte na pravej strane vášho tela (Pozri obr. L).

L →

1. Pred kontaktom s drevom musí ret'az dosiahnut' plné otáčky.
2. Pred zahájením rezu použite kovový hrotový doraz na zaistenie polohy píly v drevenom materiáli.
3. V prípade potreby použite pri pílení hroty nárazníkov ako pákový bod. (Pozrite Obr. M)

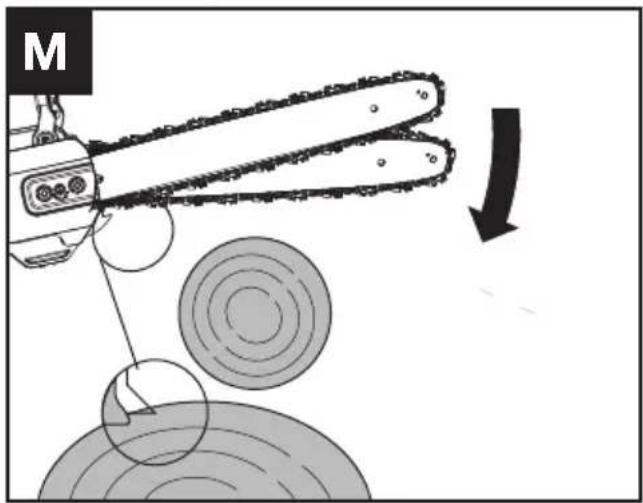

M

1. Nepoužívajte ret'azovú pílu s úplne roztiahnutými rukami, nesnažte sa rezat' t'ažko dosiahnutelné miesta alebo pri rezaní stát' na rebríku (Pozri obr. N).

N

Nikdy nepoužívajte túto pílu vo výške, ktorá presahuje vaše ramená.

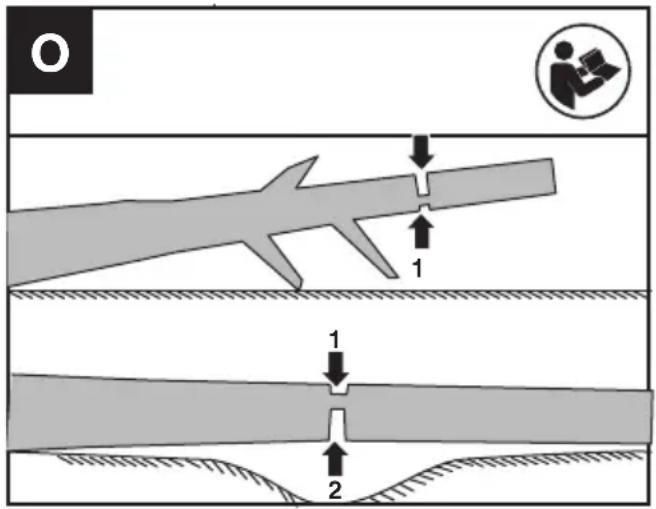

PÍLENIE NAPNUTÉHO DREVA (POZRI OBR. O)

VÝSTRAHA: V takomto prípade platí zásada maximálnej opatrnosti. Dávajte pozor na spätné odpruženie dreva. Ked' je tlak dreva uvol'nený, konár sa môže vymrštit' naspät' a uderit' tak obsluhu píly a spôsobit' vážne zranenie alebo aj smrt'.

Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (1) jednu tretinu priemeru (horná strana tesárskej kozy) a potom na tom istom mieste prerežte kmeň zdola (2), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (1) (spodná strana tesárskej kozy) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (2), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Pri pílení krátkych častí (príklad palivového dreva) nie je zvyčajne potrebné vykonávat' podrezanie, keď je kmeň podopretý na jednom konci.

Pre akumulátorové náradie

Odporúčaný rozsah okolitej teploty pre vybíjanie je -20 až 45°C (-4 až 113 °F).

Upozornenie používatel'a na nízku teplotu:

Aby sa zaručil výkon a udržala sa životnosť vášho batériového systému, pred začatím práce v studených podmienkach zabezpečte, aby bola batéria uložená pri normálnej izbovej teplote.

PREPRAVA

PREPRAVA RETAZOVEJ PÍLY

1. Vypnite ret'azovú pílu a vyberte batériu.
2. Pri ručnej preprave reťazovej píly držte prednú rukováť reťazovej píly, aby ste sa uistili, že je stroj rovnobežný so zemou.
3. Pri preprave ret'azovej píly vo vozidle ju zaistite a umiestnite tak, aby sa nemohla pohybovat' alebo

aby sa zabránilo jej poškodeniu.

Preprava batérie

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly a vodiacej lišty, a tiež celej píly, môžu znížit’ šance na vznik spätného rázu. Týmto spôsobom predížite prevádzkovú životnosť vašej píly.Ak sa stroj a akumulátor počas prevádzky namočia do dažďa, mali by sa pred uskladnením alebo nabíjaním vysušit’.

POZNÁMKA: Dokonca aj pri použití pily so správne nabrúsenou ret'azou sa môže po každom nabrúsení zvýšiť riziko spätného rázu.

ÚDRŽBA A SKLADOVANIE REŤAZOVEJ PÍLY

1. V nasledujúcich prípadoch vyberte z píly batériu:

• Ak sa píla nepoužíva.
  • Pred presunom z jedného miesta na druhé
  • Pred vykonávaním údržby.
• Pred výmenou príslušenstva alebo doplnkov, ako sú reťaz píly a vodiaca lišta.

2. Pred každým a po každom použití skontrolujte na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu.

Skontrolujte, či nedošlo k akémukol'vek poškodeniu, ktoré by mohlo ovplyvnit' bezpečnost' obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Ret'azovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opravit' v autorizovanom servisnom stredisku.

• Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.
• Pri brúsení ret'aze píly dodržujte kroky popísané v tomto návode.
• Rukoväte udržiavajte suché, čisté, neznečistené olejom či mazivami.
• Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

4. Pri vykonávaní servisu vždy používajte iba originálne náhradné diely.

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba.

Nosné kol'ajnice vodiacej lišty, ktoré nesú reťaz, by mali byť vyčistené pred uskladnením píly alebo ak sú reťaz alebo vodiace lišty zanesené nečistotou.

Koľajnice by sa mali vyčistiť po každom zosadení reťaze.

Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola d'alej spodná a naopak.

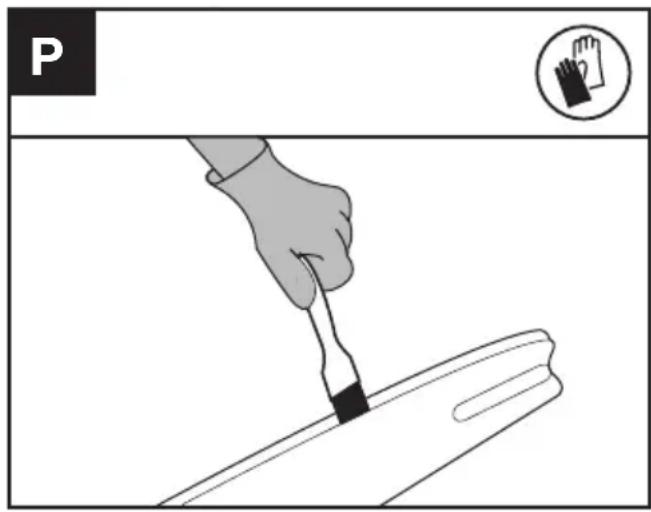

SITUÁCIE, KTORÉ VYŽADUJÚ ÚDRŽBU REŤAZE A VODIACEJ LIŠTY:

1. Odstráňte kryt pohonu, lištu a ret'az. (Pozrite časť MONTÁŽ).
2. Z kol'ajníc vodiacej lišty odstráňte nečistoty pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (pozri obr. P)
3. Škontrolujte, či ste dôkladne očistili miesta s nánosmi maziva.

Podmienky, ktoré vyžadujú vykonanie údržby ret'az a vodiacej lišty :

• Rezy na jednej strane alebo pod uhlom.
• Píla bola pri reze tlačená silou.
• Nedostatočný prívod oleja do lišty a reťaze.

Po každom použití pílu odpojte od zdroja napájania, z vodiacej lišty a z otvoru reťazového kolesa odstráňte všetky nánosy pilín.

Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie koľajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej ret’azovej píly.

VÝMENA PÍLOVEJ RETAZE/VÝMENA A OBRÁTENIE ČEPELE

Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode.

VAROVANIE: Počas vykonávania údržby alebo servisu tohoto náradia používajte pevné ochranné rukavice.

Pred vykonávaním servisu alebo údržby píly vždy vytiahnite akumulátor.

POZNÁMKA: Pri mazaní reťazového kolesa reťaz alebo lištu nie je nutné odstránit.

1. Lištu a reťazové koleso vyčistite.
2. Hrot mazacej pištole vložte do mazacieho otvoru a vtláčajte mazivo, kým sa neobjaví na vonkajšom okraji zubu reťazového kolesa. (pozri obr. Q)

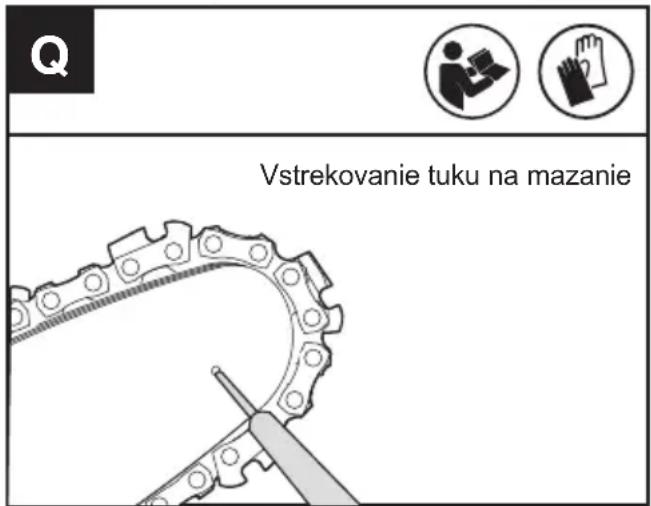

Vstrekovanie tuku na mazanie

1. Ak chcete otočit' kolesom ret'aze, uvol'níte zarážku ret'aze a rukou ret'az čiastočne vytiahnite tak, aby strana kolesa ret'aze, ktorá nie je namazaná bola

v rovine s otvorom na mazanie. Postup mazania opakujte.

OSTRENIE PÍLOVEJ REŤAZE

VÝSTRAHA: Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjst' k úrazu elektrickým prúdom alebo pri kontakte s pohybujúcou sa ret'azou k t'ažkému či smrtelnému zraneniu. Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.

Dbajte na to, aby bola ret'az pily stále ostrá. Vaša píla bude rezat' rýchlejšie a bezpečnejšie. Tupá ret'az pily bude spôsobovat' zbytočne vel'ké opotrebovanie hnacieho ret'azového kolesa, vodiacej lišty, ret'aze pily a motora. Ak musíte ret'az pily tlačit' do dreva silou a ak vzniká pri rezaní iba prach s niekol'kých vel'kými trieskami, ret'az pily je tupá.

1. Pred ostrením venujte pozornost' nasledujúcim bodom:( pozri obr R1)

a:Uhol pilovania; b:poloha pilníka.

Ako nabrúsiť zuby píly

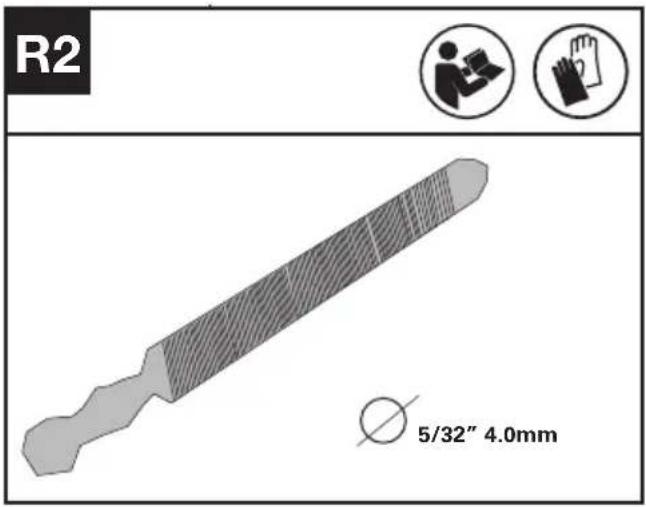

1. Na ostrenie zubov pily si pripravte okrúhly pilník. (Pozrite si obr. R2). Poznámka: Vodiacu lištu pred ostrením pily pevne upnite do zveráka. Dbajte na to, aby ret'az nebola „pricviknutá“ a aby sa mohla vol'ne pohybovat' po vodiacej lište. Skontrolujte správne napnutie ret'aze. (Pozrite si čast „Napínanie ret'aze“).

1. Zuby ostrite pilníkom od ich vnútornej strany smerom k vonkajšej strane ret'aze. (Pozrite si obr. R3).

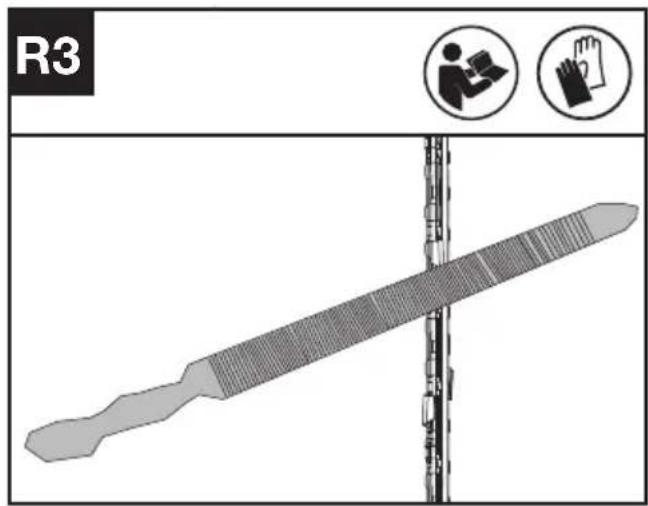

R3

1. Opilujte všetky zuby na jednej strane vodiacej lišty.
2. Ret'azovú pílu otočte a opilujte všetky zuby na opačnej strane.

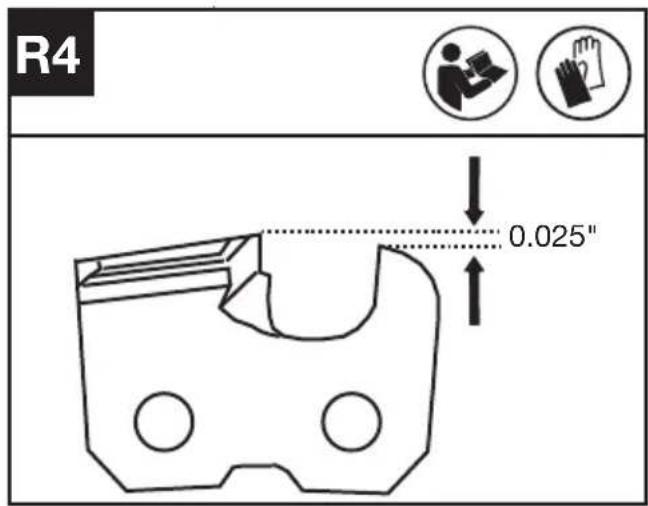

3. Dbajte na to, aby mali všetky pílové zuby rovnakú dĺžku. Aby bolo zabezpečené účinné, bezpečné a plynulé pílenie, pilujte do híbky 0,025" (0,65 mm) pomocou híbkomera. Predná hrana híbkomera musí byt' zaoblená. (Pozrite si obr. R4)

Pre vašu bezpečnost' sa odporúča nepoužívať reťazovú pílu s popruhmi na batériu.

ČISTENIE

1. Vypnite ret'azovú pílu a vyberte batériu.
2. Nepoužívajte agresívne čistiace prostriedky alebo rozpúšťadlá. Po použití stroj očistite vlhkou handričkou namočenou v jemnom čistiacom prostriedku.
3. Udržujte prípojky batérie bez špiny a nečistôt a vyčistite ich mäkkou a suchou kefou alebo handričkou.
4. Nestriekajte vodu na motor a elektrické komponenty.
5. Na čistenie stroja nepoužívajte tlakovú umývačku.

SKLADOVANIE

1. Pred uskladnením vyberte z ret'azovej píly batériu.
2. Reťazovú pílu a batériu skladujte na suchom a bezpečnom mieste, ktoré je neprístupné det'om a iným neoprávneným osobám. Odstráňte rezací nástavec, ak ho nebudete dlhší čas používať. \
3. Batériu skladujte iba v teplotnom rozsahu od 41 °F (5 °C) do 77 °F (25 °C). Napríklad nenechávajte v lete batériu v aute.
4. V prípade zvlhnutia počas prevádzkjy sa musí zariadenie a batéria vysušit' pred uskladnením alebo nabíjaním. Ak sa zariadenie nepodarí zapnút, vyberte batériu a znovu ju vložte.

ODSTRAŇOVANIE PROBLÉMOV

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabul'ke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vediet' identifikovat' problém a odstránit' vzniknutú poruchu, obrát'te sa na svoju autorizovanú servisnú opravovňu.

DÔLEŽITÉ UPOZORNENIE: Predtým, ako začnete hl'adat' poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor.

Symptóm Možné	príčiny Možné riešenie
Ret'azová píla nefunguje Nízka úroveň nabitia akumulátora.Brzda ret'aze nie je v správnej polohe.		Nabite oba akumulátory.Skontrolujte pohl'adom, či je brzda ret'aze v polohe ^1 . Podrobné informácie nájdete v časti BRZDA RETAZE.
Ret'azová píla pracuje prerušovane	Priliš vysoký prítlak pri rezaní.Uvol'nený spoj.Píla nepracuje pri plnej rýchlosti.PrehriatieUvol'nený niektorý interný kontakt.Spustenie ovládanie chybné.	Pri rezaní na pílu priliš netlačte.Pílu položte na chladné, vetrané miesto, aby mohla vychladnút'.Vyhľadajte autorizovanú servisnu opravovňu.Vyhľadajte autorizovanú servisnu opravovňu.Vyhľadajte autorizovanú servisnu opravovňu.
Pílová ret'az je suchá V olejovej nádržke niet oleja.Výtokový kanálik oleja je upchatý.		Doplnit' olej.Prečistiť výtokový kanálik oleja.
Brzda spätného rázu/ dobehová brzda	Ret'az nie je brzdená Vyhľadajte	autorizovanú servisnu opravovňu
Ret'az/vodiaca lišta sú horúce	V olejovej nádržke niet oleja.Výtokový kanálik oleja je upchatý.Napnutie ret'aze je príliš veľké.Ret'az je tupá.	Doplnit' olej.Prečistiť výtokový kanálik oleja.Nastavit' napnutie ret'aze.Nabrúsít' ret'az, alebo ju nahradiť novou.
Pílová ret'az beží trhavo, vibruje, alebo nepíli správne	Ret'az je tupá.Ret'az je opotrebovaná.Zuby pílovej ret'aze majú nesprávny smer.Napnutie ret'aze je príliš slabé.	Nabrúsít' ret'az, alebo ju nahradiť novou.Ret'az vymenit'.Pílovú ret'az premontovať tak, aby mali zuby korektný smer.Nastavit' napnutie ret'aze.

BATÉRIA

Problémy Možné	príčiny Opravné opatrenie
Svieti chybová LED kontrolka	Batéria je vybitá Nabite batériu.	Ak sa batéria nenabíja, kontaktujte servisného zástupcu.
	Problém s teplotou. Na nabíjanie	používajte batériu v prostredí, kde sú teploty medzi -20 až 45 °C (-4 až 113 °F) na vybitie.
	Iné Obrát'te sa na svojho servisného zástupcu.

TECHNICKÉ PARAMETRE

Typ KC300 KC300.X(3 - Označenie strojového zariadenia, zástupcu reťazovej píly)

	KC300 KC300.X**
Napätie	60 V — Max. ***
Dĺžka tyče	40 cm
Rýchlost' ret'aze	24 m/s
Objem olejovej nádrže	190 ml
Odstup zubov ret'aze	0.325" LP
Stupeň ochrany	IPX4
Hmotnost' zariadenia (bez batérie alebo vodiacej lišty a pílovej ret'aze)	3.7 kg

** X = 1-999, A-Z, M1-M9 sú len pre rôznych zákazníkov, medzi týmito modelmi nie sú žiadne zmeny týkajúce sa bezpečnosti.
*** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 60 Voltov. Nominálne napätie je 54 Voltov.

ODPORÚČANÉ BATÉRIE A NABÍJAČKY

Batériový Amp Nabíjačka Amperage
KAC804 4.0 Ah KAC840 30 A

SK

Odporúčame, aby ste si príslušenstvo zakúpili u toho istého predajcu, ktorý vám predal prístroj. Ďalšie podrobnosti nájdete na obale príslušenstva. Váš predajca vám môže pomôčť a poradit'.

KOMBINÁCIE REZACÍCH NÁSTAVCOV

Rezací nástavec

KAC331-16" Vodiaca lišta

KAC301-16" 0.325" LP Ret'azová píla

KAC330-14" Vodiaca lišta

KAC300-14" 0.325" LP Ret'azová píla

TECHNICKÉ ÚDAJE PRE BATÉRIU(VOLITEL'NÉ)

Frekvenčné pásma pre Bluetooth 2400-2483.5 MHz
Maximálny prenášaný výkon pre Bluetooth	8 dBm

INFORMÁCIE O HLUKU

Nameraný akustický tlak	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Nameraný akustický výkon	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 62841:

Hodnota emisie vibrácií	a_h<3.6 m/s^2
	Nepresnost' K=1.5m/s^2

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použit' na vzájomné porovnanie jednotlivých náradí.

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnosť pri aktuálnom použití elektrického náradia sa od deklarovaných môžu líšit' v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podľa nasledujúcich príkladov a ďalších spôsobov, akými je náradie používané:

Ako sa náradie používa a aké materiály sa budú rezat' alebo vítať.

Náradie musí byt' v dobrom stave a musí byt' vykonávaná jeho riadna údržba.

S náradím sa musí používať správne príslušenstvo, a toto príslušenstvo musí byť ostré a v dobrom stave.

Pevnosť uchopenia rukováti a či je použité akékol'vek príslušenstvo znižujúce úroveň vibrácií a hluku.

Toto náradie môže byť použité iba na určené účely a podľa týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobit' syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byt' presní, odhad času pôsobenia vibrácií v aktuálnych podmienkach pri použití tohto náradia by mal brat' do úvahy taktiež všetky časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo vol'nobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byt' v rámci celkového pracovného času značne skrátený.

Pomáha minimalizovat' riziko pôsobenia vibrácií a hluku.

Vykonávajte údržbu tohto náradia podľa týchto pokynov a zaistite jeho riadne mazanie (ak je to vhodné).

Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku.

Vypracujte si svoj plán práce, aby ste pôsobenie vysokých vibrácií tohto náradia rozdelili do niekol'kých dní.

PREHLÁSENIE O ZHODE

MY,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

V mene spoločnosti Positec vyhlasujeme, že produkt

Typ KC300 KC300.X (3 - Označenie strojového

zariadenia, zástupcu ret'azovej píly)

Funkcia rezanie dreva

Zodpovedá nasledujúcim smerniciam:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC v novelizácii 2005/88/EC

Poverený úradný orgán

Názov: Intertek Deutschland GmbH (úradná vyhláška 0905)

- Meraný akustický výkon 99 dB(A)

- Deklarovaný zaručený akustický výkon 102 dB(A)

Spíňa posudzované normy,

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Osoba oprávnená za zostavenie technického súboru,

Názov Marcel Filz

Adresa Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A#

2022/11/16

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

Positec Technology (China) Co., Ltd
