KG367E.9 - Píla KRESS - Bezplatný návod na obsluhu

Značka	Kress
Model	KG367E.9
Typ produktu	Bezdrôtová reťazová píla
Menovité napätie	54 V (max 60 V)
Dĺžka vodiacej lišty	35 cm
Rýchlosť rezania	22 m/s
Kapacita olejovej nádrže	190 ml
Rozstup reťaze	0,95 cm
Počet článkov	52
Hmotnosť	4,3 kg
Hladina akustického výkonu	99,3 dB(A)
Emitovaná vibrácia	4,4 m/s² (neistota K=1,5 m/s²)
Napájanie	Lítium-iónová batéria 60 V max, odnímateľná
Hlavné funkcie	Rúbanie, odvetvovanie, pílenie
Bezpečnosť	Reťazová brzda, blokovanie spustenia, ochrana rúk, protispätná reťaz
Údržba	Pravidelné brúsenie reťaze, čistenie vodiacej lišty, mazanie reťaze a ozubeného kolesa
Náhradné diely	Reťaz Oregon/90PX052G, vodiaca lišta Oregon/144MLEA041
Dodávané príslušenstvo	Reťaz, vodiaca lišta, ochrana na prepravu
Záruka	Pozri návod na použitie

Často kladené otázky - KG367E.9 KRESS

Ako nainštalovať reťaz a vodiaci lištu?

Odstráňte kryt reťaze otáčaním napínacieho gombíka proti smeru hodinových ručičiek. Umiestnite reťaz do drážky vodiacej lišty podľa smeru otáčania. Nasaďte reťaz na hnacie ozubené koleso a vložte upevňovaciu lištu do drážky. Nasaďte späť kryt a utiahnite gombík. Používajte ochranné rukavice.

Aký olej použiť na reťaz?

Používajte výhradne lepkavý olej na reťaz (nie je súčasťou dodávky). Nepoužívajte použitý alebo znečistený olej. Naplňte nádrž objemom 190 ml pred prvým použitím.

Ako napnúť reťaz?

Odpojte batériu. Otáčajte napínacím gombíkom v smere hodinových ručičiek, kým nebude možné zdvihnúť reťaz približne do polovice hĺbky článkov v strede vodiacej lišty. Voľná reťaz zvyšuje riziko spätného úderu.

Čo robiť, ak píla neštartuje?

Najskôr skontrolujte, či je batéria nabitá a správne vložená. Potom sa uistite, že reťazová brzda je deaktivovaná (poloha 1, smerom k obsluhe). Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako sa vyhnúť spätnému úderu?

Vždy držte pílu oboma rukami, palcami okolo rukovätí. Zabráňte kontaktu špičky vodiacej lišty s predmetmi. Používajte vhodnú reťaz a vodiaci lištu a udržiavajte správne napnutie. Nerežte nad úrovňou ramien.

Aká je výdrž batérie?

Výdrž závisí od používania a stavu batérie. Batéria 60 V Max (54 V menovité) umožňuje približne 12 minút nepretržitého rezania, ale to sa líši v závislosti od prestávok a intenzity práce.

Ako vyčistiť vodiaci lištu?

Odstráňte reťaz a vodiaci lištu. Pomocou kovovej kefy alebo skrutkovača odstráňte zvyšky z drážok. Vyčistite aj olejové priechody, aby ste zabezpečili správne mazanie.

Môžem použiť batériu iného modelu?

Nie, používajte iba batérie určené spoločnosťou Kress pre tento model. Použitie iných batérií môže viesť k riziku požiaru alebo zranenia.

Kde nájsť náhradné diely?

Náhradné diely (reťaz Oregon/90PX052G, vodiaca lišta Oregon/144MLEA041) sú k dispozícii u vášho predajcu Kress alebo v špecializovaných obchodoch. Viac informácií nájdete na obale príslušenstva.

Ako skladovať pílu?

Odpojte batériu. Vyčistite pílu a nasaďte ochranný kryt na vodiaci lištu. Uložte ju na suchom a uzamknutom mieste, mimo dosahu detí.

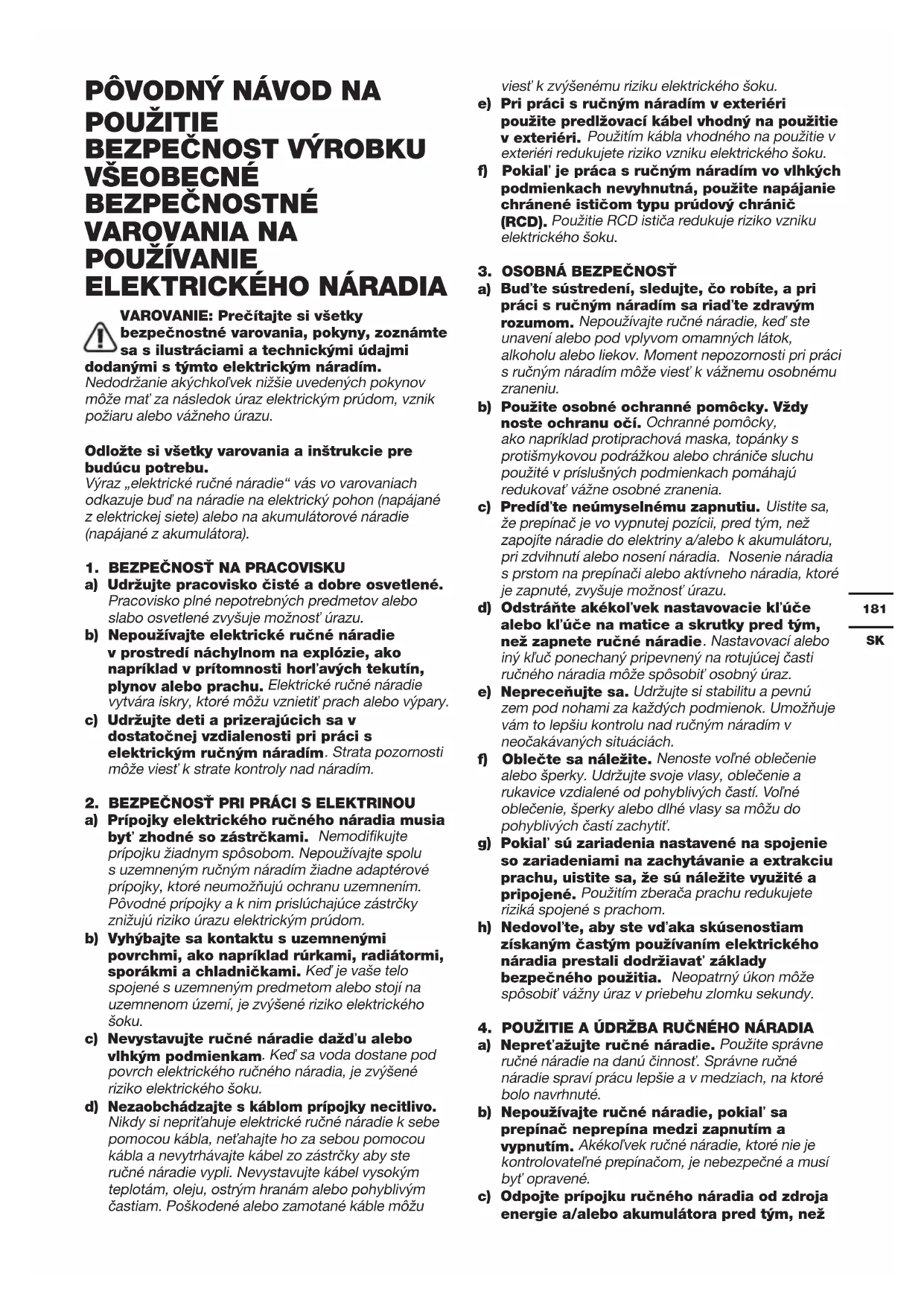

NÁVOD NA OBSLUHU KG367E.9 KRESS

- Deklarovaný zaručený akustický výkon 102 dB(A)

Splňované normy:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

VAROVANIE: Prečítajte si všetky bezpečnostné varovania, pokyny, zoznámte sa s ilustráciami a technickými údajmi dodanými s týmto elektrickým náradím.

Nedodržanie akýchkol'vek nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a inštrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud' na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1. BEZPEČNOST NA PRACOVISKU

b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horl'avých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietit' prach alebo výpary.

c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viest' k strate kontroly nad náradím.

2. BEZPEČNOST PRI PRÁCI S ELEKTRINOU

a) Prípojky elektrického ručného náradia musia byt' zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked' je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.

c) Nevystavujte ručné náradie dažd'u alebo vlhkým podmienkam. Ked' sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.

d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprit'ahuje elektrické ručné náradie k sebe pomocou kábla, net'ahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu

e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.

f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

3. OSOBNÁ BEZPEČNOST

a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, keď ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest' k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat' vážne osobné zranenia.

c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékol'vek nastavovacie kl'úče alebo kl'úče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kl'uč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobit' osobný úraz.

e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste volné oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit'.

g) Pokial' sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.

h) Nedovol'te, aby ste vd'aka skúsenostiam získaným častým používaním elektrického náradia prestali dodržiavat' základy bezpečného použitia. Neopatrný úkon môže spôsobit' vážny úraz v priebehu zlomku sekundy.

4. POUŽITIE A ÚDRŽBA RUČNÉHO NÁRADIA

a) Nepret'ažujte ručné náradie. Použite správne ručné náradie na danú činnosť. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.

b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byt' opravené.

c) Odpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než

začnete robit' akékol'vek úpravy, vymieňat' doplnky alebo uskladňovat' ručné náradie.

Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkat' sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.

e) Údržba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnost' ručného náradia. Pri poškodení musí byt' pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.

f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l’ahšie ovládateľné.

g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzat' k nebezpečným situáciám.

h) Rukoväte a povrchy držadiel udržujte suché, čisté, bez mazív a tukov. Šmykl'avé rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.

5. POUŽÍVANIE A STAROSTLIVOST O BATÉRIOVÉ ELEKTRICKÉ NÁRADIE

a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.

b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšit' riziko zranenia a požiaru.

c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kl'úče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovat' kontakty. Skratovanie kontaktov batérie môže viest' k popáleninám alebo vzniku požiaru.

d) Pri nesprávnom používaní môže z batérie vystreknút' kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihned' vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit' podráždenie a poleptanie.

e) Akumulátor alebo náradie, ktoré je poškodené alebo upravené, nepoužívajte. Poškodené alebo upravené akumulátory môžu mať nepredvídatelné chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.

f) Akumulátor alebo náradie nevyhadzujte do ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení teplote nad 130 ° C môže dôjst' k explózii.

g) Dodržiavajte všetky pokyny pre nabíjanie a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecifikovaný v tomto návode. Nesprávne nabíjanie alebo nabíjanie pri

teplotách mimo špecifikovaný rozsah môže poškodiť akumulátor a zvýšit’ riziko požiaru.

6. SERVIS

a) Servisné práce na náradí nechajte vykonat' kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnost pri práci s elektrickým náradím.
b) Poškodené akumulátory nikdy neopravujte. Servis akumulátorov by mal byt' prevedený iba výrobcom alebo autorizovaným servisným zástupcom.

1) BEZPEČNOSTNÉ POKYNY PRE RETAZOVÉ PÍLY

a) Ked' píla beží, nepribližujte sa k pílovej retazi žiadnou častou tela. Pred spustením píly sa presvedčte, či sa pílová retaz niečoho nedotýka. Pri práci s ret'azovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.
b) Ret'azovú pílu držte vždy pevne pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie ret'azovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používať.
c) Elektrické náradie držte len za izolované rukoväte, pretože sa môže stat', že sa pílová ret'az dostane do kontaktu so skrytým elektrickým vedením. Kontakt pílovej ret'aze s elektrickým vedením, ktoré je pod prúdom, môže dostat' pod prúd aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.
d) Používajte ochranné okuliare a chrániče sluchu. Odporúčame používat aj d'alšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.
e) Ret'azovú pílu neprevádzkujte, ked' ste na strome, rebríku, zo strechy ani zo žiadnej nevhodnej podpery. Pri práci s retazovou pílou na strome hrozí nebezpečenstvo poranenia.
f) Dávajte pozor na to, aby ste mali vždy pevný postoj a retazovú pílu používajte len vtedy, ked' stojíte na spevnenom, bezpečnom a rovnom podklade. Šmykl'avý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.
g) Pri rezaní konára, ktorý je napnutý, rátajte s tým, že sa odpruží smerom spät. Ked' sa toto napätie uvolní do vlákien dreva, môže napnutý konár trafit obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.
h) Mimoriadne opatrne postupujte pri rezaní krovín a mladých stromčekov. Tento tenký materiál by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.
i) Pri prenášaní držte retazovú pílu so zastavenou pílovou retazou za prednú rukovát a s vodiacou lištou smerujúcou

dozadu. Pri prevážaní alebo počas úschovy retazovej píly vždy navlečte ochranný kryt.

Starostlivé zaobchádzanie s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou.

j) Dodržiavajte pokyny na mastenie, napnutie retaze a výmenu príslušenstva. Neodborne napnutá alebo namastená retaz sa môže bud' pretrhnút alebo môže zvýšit riziko spätného rázu náradia.
k) Používajte len na pílenie dreva. Retazovú pílu používajte len na také práce, na ktoré je určená -príklad: Nepoužívajte retazovú pílu na rezanie plastov, muriva ani stavebných materiálov, ktoré nie sú vyrobené z dreva. Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.
I) Nepokúšajte sa spílit' strom, kým nebudte poznat' riziká a spôsob, akým sa im vyhnút'. Pri stínaní stromu môže operátor alebo nezúčastnené osoby utrpiet' t'ažké zranenie.
m) Pri uvoľňovaní zaseknutého materiálu, skladovaní alebo vykonávaní údržby ret'azovej píly dodržiavajte všetky pokyny. Vypínač musí byt' vypnutý a akumulátorový blok odstránený. Nepredvídané uvedenie ret'azovej píly do chodu pri odstraňovaní zaseknutého materiálu alebo vykonávaní údržby môže mat' za následok t'ažké zranenie personálu.
n) Pri prvom prevádzkovaní píly sa používatel'ovi odporúča, aby si odskúšal pílenie klátov na koze alebo kolíske na rezanie dreva.
o) Ostrenie a vykonávanie údržby ret'azovej píly sa odporúča zverit' autorizovaným servisným strediskám.

2) DÔVODY SPÄTNÝCH ÚDEROV A PREDCHÁDZANIE SPÄTNÝM ÚDEROM:

Spätný úder sa môže vyskytnút vtedy, ked' sa hrot vodiacej lišty dotkne nejakého predmetu, alebo ked' sa drevo ohne a retazová píla sa v reze zablokuje.

Dotyk hrotom vodiacej lišty môže mat v mnohých prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe.

Zablokovanie pílovej retaze na hornej hrane vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe.

Každá z týchto reakcí může mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používatel' retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení.

Spätný ráz je následkom nesprávneho alebo chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit:

a) Držte retazovú pílu pevne oboma rukami,

pričom palce a prsty obopínajú rukoväte retazovej píly. Svoje telo a ruky dajte do takej polohy, v ktorej budete môčt najlepšie odolat silám spätného rázu. V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk.

b) Vyhýbajte sa abnormálnej polohe tela a nepíl'te vo väčšej výške, ako sú Vaše ramená. Tým sa zabráni neúmyselnému dotyku shrotom vodiacej lišty a umožní sa lepšia kontrola retazovej píly v neočakávaných situáciách.
c) Používajte výlučne iba výrobcom predpísané náhradné vodiace lišty a pílové retaze. Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz.
d) Dodržiavajte pokyny výrobcu pre brúšenie a údržbu pílovej retaze. Príliš nízke obmedzovače híbky zvyšujú možnost vzniku spätného rázu.

DODATOČNÉ RIZIKÁ

Aj pri predpísanom použití prístroja vždy existuje dodatočné riziko, ktorému nejde zabrániť. Podľa druhu a konštrukcie spotrebiča sa môžu vyskytnúť nasledujúce možné nebezpečenstvá:

• Kontakt s obnaženým ozubením reťaze píly (riziko pri rezaní)
• Prístup k rotujúcej reťazi píly (riziko pri rezaní)
• Nepredvídatelný, náhly pohyb vodiacej lišty (riziko pri rezani)
• Vymrštenie drobných častí od ret'aze píly (riziko pri rezaní/nebezpečenstvo zasiahnutia)
• Vymrštenie častí obrobku
• Zasiahnutie pokožky olejom
• Strata sluchu, ak nie je počas práce používaná požadovaná ochrana sluchu

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepouživa, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérii na otvorenom slinku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a

vyhl'adajte lekárske ošetrenie.

f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnosťou Kress. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením
m) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
n) Ukladajte batérie mimo dosahu detí.
o) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
p) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
q) Vykonávajte riadnu likvidáciu batérie.
r) V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, vel'kosti alebo typu.
s) Nevyberajte batériu z originálneho obalu skôr, než bude použitá.
t) Dodržujte polaritu vložených batérií plus (+) a mínus (-) a zaistite používanie batérií správnym spôsobom.

Pokyny týkajúce sa správnej techniky pre bežné stínanie, odstraňovanie konárov a priečne rezy 1. Stínanie stromov

Ak súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala by byť vzdialenost’ medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovná minimálne dvojnásobku výšky vytínaného stromu. Pri vytínaní stromov treba dávať pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody. Ak by hrozilo, že padajúci strom môže zasiahnuť elektrické vedenie, treba o tom ihned’ informovať kompetentný energetický podnik.

Pri stínaní stromu na svahu by sa mala osoba obsluhujúca reťazovú pílu zdržiavať v teréne nad stínaným stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom. Pred samotným zoťatím stromu si treba naplánovať únikovú cestu a v prípade potreby si takúto cestu uvolňnit’. Táto úniková cesta by sa mala rozširovať smerom dozadu diagonálnym smerom od očakávaného smeru pádu stromu, tak ako je znázornené na obrázku 1. Pred zoťatím stromu treba zobrať do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spol’ahlivo odhadnút’ budúci smer pádu stromu.

Odstráňte zo stromu nečistotu, kamene, uvol'nenú kôru, klince, skoby a drôt.

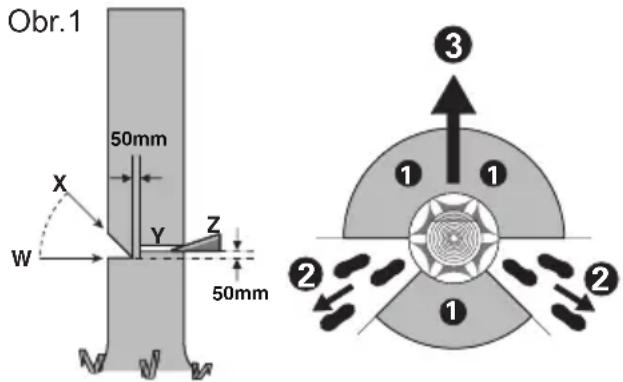

2. Vypílenie záseku

Zárez urobte do 1/3 priemeru kmeňa, kolmo k smeru pádu, tak ako je znázornené na obrázku 1. Najprv urobte dolný vodorovný rez záseku (W). Tým sa zabráni zablokovaniu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého rezu záseku (X).

3. Vykonanie hlavného rezu

Hlavný rez z proti'ahlej strany (Y) urobte minimálne o 50 mm vyššie, ako je vodorovný zárez, tak ako je znázornené na obrázku 1. Hlavný rez urobte rovnobežne s vodorovným rezom záseku. Hlavný rez urobte len do takej híbky, aby zostal stát' ešte jeden trnož (podstolina), ktorý by mohol pôsobit' ako otočný pánt. Tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom. Neprepílte tento trnož. Pri približovaní sa hlavného rezu k trnožu by mal strom začat' padat'. Ak sa ukazuje, že strom možno nespadne do požadovaného smeru alebo sa nakloní spät' a zablokuje pílovú ret'az, prerušte vykonávanie hlavného rezu a na otvorenie rezu a na presun stromu do požadovanej línie pádu použite kliny z dreva, plastu alebo z hliníka (Z) Ked' strom začina padat', vytiahnite ret'azovú pílu z rezu, vypnite ju, položte a naplánovanou únikovou cestou nebezpečný priestor opustite Dávajte pozor na padajúce konára a na to, aby ste sa nepotkli. (pozri obr. 1)

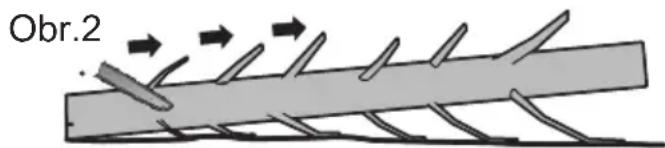

4. Odstránenie konárov

Pod termínom odstraňovanie konárov rozumieme odrezávanie konárov zoťatého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Malé konáre odstráňte jedným rezom tak, ako je znázornené na obrázku 2. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu ret’azovej píly.

Obr.2

5. Skracovanie kmeňa stromu

Pod týmto pojmom rozumieme delenie zoťatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármí, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podľa jednoduchých pokynov pre jednoduché rezanie.

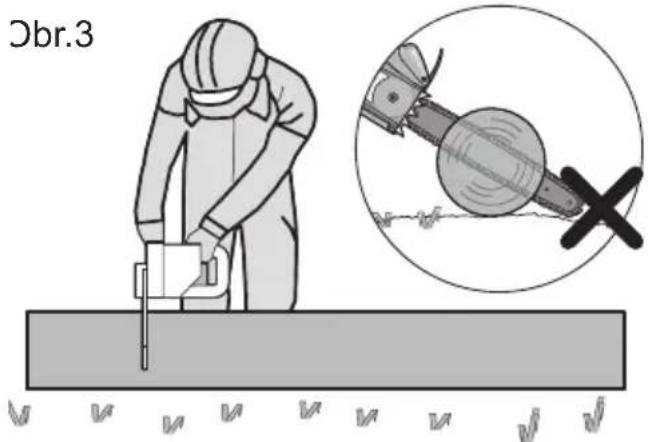

Ak je kmeň podoprený po celej svojej dlžke tak, ako je znázornené na obrázku 3, vykonajte rez z hornej strany (horná strana tesárskej kozy), zabráňte kontaktu čepele píly so zemou, pretože by sa tým výrazne znížila ostrosť reťaze.

Cbr.3

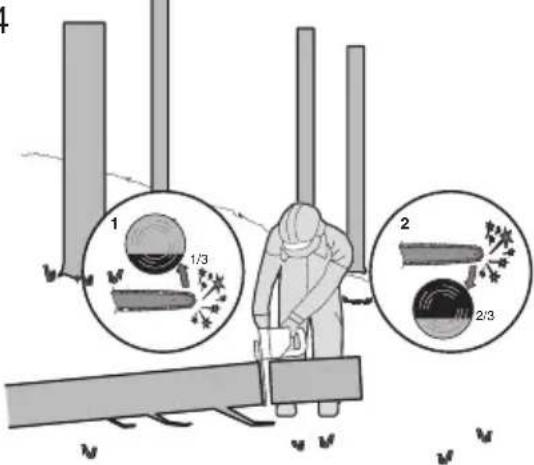

Ak je poleno na jednej strane podoprené, tak ako je znázornené na obrázku 4, vykonajte rez do 1/3 priemeru zo spodnej strany (spodná strana tesárskej kozy) (1). Potom rez dokončite z vrchnej strany (2).

Obr.4

1 1/3 2 2/3

Ak je kmeň podoprený na oboch stranách, tak ako je znázornené na obrázku 5, vykonajte rez do 1/3 priemeru z hornej strany (horná strana tesárskej kozy) (1). Potom rez dokončíte zo spodnej strany, 2/3 priemeru tak, aby sa rezy stretli (2).

Obr.5

1 1/3 2 2/3

Pri rezaní vo svahu vždy stojte z hornej strany kmeňa, tak ako je znázornené na obrázku 6. Aby ste si zachovali úplnú kontrolu v okamihu „prepílenia“ ku koncu rezu redukujte prítlak, ale bez toho, aby ste uvoľnili pevné držanie reťazovej píly za obe rukoväte. Dávajte pozor na to, aby sa reťazová píla nedotkla zeme. Po ukončení rezania počkajte na úplné zastavenie pílovej reťaze, až potom reťazovú pílu z miesta rezu odložte. Motor reťazovej píly vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému.

Obr.6

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod
	VÝSTRAHA
	Používajte ochranu sluchu
	Používajte ochranu očí
	Používajte protiprachovú masku
	Pri rezaní držte pílu vždy obidvomi rukami.
	Dávajte si pozor na spätný náraz a vyhýbajte sa kontaktu s prednou časťou vodiacej lišty píly.
	Nevystavujte dážďu
	Používajte ochrannú prilbu.
	Používajte ochranné rukavice.
	Používajte ochrannú obuv
	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
Li-Ion	Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a l’udské zdravie
	Nespal’ujte ich
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat’ do systému kolobehu vody, čo môže ohrozit’ vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.
	Odomknút’
	Zamknút’

ZOZNAM SÚČASTÍ

1.	REŤAZ
2.	LIŠTA S PÍLOVOU REŤAZOU
3.	PÁKA BRZDY REŤAZE (OCHRANNÝ KRYT RUKY)
4.	PREDNÁ RUKOVÄŤ
5.	UVOLŇOVACÍ TLAČÍTKO BATERIE *
6.	ODISTŐVACIE TLAČIDLO
7.	ZADNÁ RUKOVÄŤ
8.	KRYT ZADNEJ RUKOVÄTE
9.	VYPÍNAČ ON/OFF
10.	UKAZOVATEL’ HLADINY OLEJA
11.	UZÁVER PLNIACEHO OTVORU OLEJA
12.	HROTOVÝ DORAZ
13.	OTOČNÝ GOMBÍK NA NASTAVOVANIE NAPNUTIA REŤAZE

14. ZNAČKA UKAZUJÚCA SMER OTÁČANIA A PÍLENIA

15. OTVOR NA VYPÚŠTANIE OLEJA

16. VODIACE REBRÁ LIŠTY S PÍLOVOU REŤAZOU

17. UPEVNOVACIA SKRUTKA

18. UPÍNACIA SVORKA LIŠTY

19. HNACIE RETAZOVÉ KOLESO

20. KRYT LIŠTY A REŽAZE NA ULOŽENIE/PREPRAVU\* (PÚZDRO)

21. NAPÍNACIA ZÁPADKA REŤAZE (POZRI OBR. A2)

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

TECHNICKÉ PARAMETRE

Typ KG367E.9 (3 - Označenie strojového zariadenia, zástupcu reťazovej píly)

	KG367E.9
Napätie 60 V Max. **	—
Dížka tyče	35 cm
Rýchlost' ret'aze	22 m/s
Objem olejovej nádrže 190 ml
Odstup zubov ret'aze	0.95 cm
Počet článkov ret'aze	52
Kaliber ret'aze	1.1 mm
Náhradná ret'az	Oregon/90PX052G
Náhradná tyč	Oregon/144MLEA041
Hmotnost'	4.3 kg

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne60 Voltov. Nominálne napätie je 54 Voltov.

PRÍSLUŠENSTVO

Ret'az (KA2624)	1
Lišta (KA2602) 1
Kryt na prepravu 1

Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

INFORMÁCIE O HLUKU

Nameraný akustický tlak

$$ L _ {p A} = 9 2. 5 \mathrm{dB(A)} $$

K_pA	3 dB(A)
Nameraný akustický výkon	L_wA = 99.3 dB(A)
K_pA	3 dB(A)

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podl'a normy EN 62841:

Hodnota vibrácií: a	_h = 4.4 m/s^2
Nepresnost' K = 1.5 m/s ^2

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použit na vzájomné porovnanie jednotlivých náradí. Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnost' pri aktuálnom použití elektrického náradia sa od deklarovaných môžu lišit' v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podľa nasledujúcich príkladov a d'alších spôsobov, akými je náradie používané:

Ako sa náradie používa a aké materiály sa budú rezat' alebo vítat'.

Náradie musí byt' v dobrom stave a musí byt' vykonávaná jeho riadna údržba.

S náradím sa musí používať správne príslušenstvo, a toto príslušenstvo musí byť ostré a v dobrom stave.

Pevnosť uchopenia rukováti a či je použité akékol'vek príslušenstvo znižujúce úroveň vibrácií a hluku.

Toto náradie môže byť použité iba na určené účely a podľa týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobit' syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byť presní, odhad času pôsobenia vibrácií v aktuálnych podmienkach pri použití tohto náradia by mal brat do úvahy taktiež všetky časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo vol'nobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byt' v rámci celkového pracovného času značne skrátený.

Pomáha minimalizovať riziko pôsobenia vibrácií a hluku. VŽDY používajte ostré sekáče, vrtáky a nože.

Vykonávajte údržbu tohto náradia podľa týchto pokynov a zaistite jeho riadne mazanie (ak je to vhodné).

Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku. Vypracujte si svoj plán práce, aby ste pôsobenie

vysokých vibrácií tohto náradia rozdelili do niekol'kých dní.

POUŽÍVANIE PODL'A URČENIA

Výrobok je určený na stínanie stromov ako aj na rezanie kmeňov, konárov, drevených nosníkov, hranolov a dosák a pod. a dá sa používat na rezanie v pozdížnom a priečnom smere vláken dreva. Toto náradie nie je vhodné na rezanie minerálnych materiálov.

MONTÁŽ

VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením.

Pri manipulácii s pílovou reťazou majte vždy natiahnuté pracovné rukavice.

MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

1. Všetky súčiastky starostlivo rozbal'te. Zložte kryt ret'aze otáčaním gombíka napínanie ret'aze proti smeru hodinových ručičiek. (Pozri Obr. A1)
2. Ret'azovú pílu položte na pevnú a rovnú plochu.
3. Používajte iba originálne reťaze Kress, alebo reťaze odporučené pre vodiace lišty.
4. Pílovú retaz založte do obežnej drážky čepele. Porovnaním s vyznačenou ikonou reťaze na vodiacej lište, alebo podľa symbolu smeru chodu reťaze vyznačeného na tele píly sa uistite, či je reťaz natiahnutá v správnom smere otáčania. Zabezpečte, aby vačka napínania retaze ukazovala smerom von. (pozri obr. A2)
5. Namontujte ret'az na hnacie ozubené koleso, dotiahnite skrutky tyčí a dva polohovacie prvky tyče na podložke tyče do klúčovej drážky otvoru vodiacej tyče.(Pozri obr. B1, B2)
6. Skontrolujte, či sú diely správne namontované. Skontrolujte, či sú hnacie články reťaze riadne usadené na hnacom ozubenom kolese (Pozri obr. C), zabráňte stuhnutiu článkov reťaze, který je zobrazený na obr. D. Ak dôjde k stuhnutiu článkov reťaze, zdvihnite reťaz na vodiacej lište a uvolňite články reťaze.

POZNÁMKA: Ret'az sa musí otáčat' vol'ne a nesmú na nej byt' žiadne stuhnuté články.

1. Nasad'te kryt reťaze a utiahnite kryt reťaze otáčaním napínania reťaze v smere pohybu hodinových ručičiek tak, aby byla reťaz napnutá. (Pozri obr. E)

VÝSTRAHA: Rert'az ešte nie je napnutá. Ret'az napínajte podl'a postupu uvedenénho v časti „Napínanie ret'aze“. Teraz je potrebné previest’ kontrolu ret'aze, či je správne napnutá.

NAPÍNANIE PÍLOVEJ REŤAZE (pozri obr. F, G)

POZNÁMKA: Nové pílové ret'aze sa môžu rozťahovat. Pri prvnom použití vykonávajte často kontrolu napnutia ret'aze a ak dôjde k uvoľneniu ret'aze na vodiacej lište, preved'te jej napnutie.

VÝSTRAHA:

• Pred napínaním ret'aze vždy najskôr vyberte z píly batériu.
• Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.

- Vždy udržiavajte správne napnutie ret'aze. Vol'ná ret'az zvyšuje riziko spätného nárazu. Vol'ná ret'az sa môže vyšmyknúť z drážky na vodiacej lište. To môže spôsobit' poranenie obsluhy a poškodenie ret'aze. Vol'ná ret'az môže spôsobit' rýchle opotrebenie samotnej ret'aze, lišty na pílovú ret'az a ozubeného kolesa.

1. Ret'azovú pílu postavte na rovnú položku.
2. Zaistovací otočný bombík/napínací otočný gombík ret'aze otáčajte doprava, kým nebude otočný gombík pevne zaskrutkovaný.

POZNÁMKA: Otáčaním gombíka na napínanie reťaze v smere chodu hodinových ručičiek bude napnutie reťaze automaticky zvýšené. Mechanizmus rohatky zabraňuje, aby sa uvoľnilo napnutie reťaze.

1. Nakloňte pílu smerom dopredu tak, aby špička vodiacej lišty smerovala nahor. Tým odstránite previs reťaze. (pozri obr. F)
2. Gombík na napínanie ret'aze otáčaním v smere chodu hodinových ručičiek úplne utiahnite.
3. Ešte raz skontrolujte napnutie nastavenej pomocnej rukoväte s automatickým napínaním reťaze. Správne napnutie reťaze dosiahnete, ak sa dá reťaz v strednej časti nadzdvihnút z vodiacej lišty približne do polovice híbky vodiaceho článku reťaze. Tento úkon by mal byt’ prevedený jednou rukou zdvihnutím reťaze zaťaženej iba vlastnou hmotnosťou píly. (pozri obr. G)

POZNÁMKA: Ret'az je napnutá správne, ak ju môžete zdvihnút z vodiacej lišty, a vodiaci článok ret'aze zostane pritom vo vnútri kol'ajnice vodiacej lišty.

POZNÁMKA: Ret'az sa v priebehu rezania nat'ahuje a stráca správne napnutie. Ak sa ret'az uvolní, úplne odkrutkujte gombík na napínanie ret'aze, alebo ním otočte o tri celé otáčky proti smeru chodu hodinových ručičiek a potom ret'az opät' správne napnite utiahnutím gombíka na napínanie ret'aze postupom podľa vyššie uvedených krokov 1-5.

MAŠTENIE RETAZE (Pozri Obr. H)

POZNÁMKA: Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

PLNENIE OLEJOVEJ NÁDRŽKY:

VÝSTRAHA: Pred naplnením olejovej nádrže vytiahnite akumulátor.

1. Ret'azová pílu postavte na vhodnú podložku tak, aby sa uzáver olejovej nádržky nachádzal hore.
2. Pomocou handričky vyčistite okolie uzávera olejovej nádržky a uzáver odskrutkujte.
3. Do nádržky nalejte olej pre motorové reťazové píly.
4. Zabráňte tomu, aby sa do nádržky dostali nečistoty a prach. Nasadťe na nádržku uzáver a rukou ho riadne utiahnite v smere pohybu hodinových ručičiek.

DÔLEŽITÉ UPOZORNENIE: Aby sa zabezpečila výmena vzduchu medzi nádržkou na olej a okolím, sú medzi sitkom a uzáverom nádržky na olej vytvorené

štyri malé vyrovnávacie kanáliky, cez ktoré môže so zretel'om na fungovanie v malej miere vytekat olej. Dávajte láskavo pozor na to, aby ste pílu odstavili vždy do vodorovnej polohy (uzáver nádržky na olej smeruje hore).

Je dôležité používat' mazadlo na tyče a ret'aze (nie je súčast'ou balenia), ktorého zloženie umožňuje použitie v širokom rozsahu teplôt bez potreby riedenia. Tento olej môžete dostat' na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nepoužívajte znečistené, použité alebo inak kontaminované oleje. Mohlo by dôjst' k poškodeniu tyče alebo ret'aze. Pri použití neschváleného oleja prepadá záruka produktu.

Neprehltnite. V prípade požitia vyhl'adajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

KONTROLA AUTOMATICKEJ MAZNICE

Správne fungovanie automatickej maznice je možné skontrolovať spustením reťazovej píly a nasmerovaním špičky vodiacej lišty smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obrátte sa na zákaznícky servis Kress alebo na autorizovaného servisného zástupcu Kress.

UPOZORNENIE: Nedotýkajte sa reťazou zeme. Dodržiavajte bezpečnú vzdialenost' 30 cm.

PREVÁDZKA

VYBRATIE, NASADENIE JEDNOTKY BATÉRIE (POZRI OBR. I, J)

Stlačením tlačidla pre uvoľnenie akumulátorov vyberte z náradia akumulátory. Po nabití vložte akumulátory do príslušných konektorov. Stačí jednoducho stlačiť a mierne pritlačiť tak, aby ste počuli cvaknutie. Pohl’adom skontrolujte, či je akumulátor úplne zastrčený.

POZOR: Pred použitím akumulátorového náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený v ktorá sa týka príslušenstva.

Pílu zapnite tak, že stlačíte odist'ovacie tlačidlo a potom úplne stlačte a podržte vypínač ON/OFF (Zapnút/Vypnút). Teraz sa môže uvol'nít' odist'ovacie tlačidlo. Pílu vypnite tak, že uvol'níte vypínač ON/OFF (Zapnút/Vypnát).

POZNÁMKA: Brzda ret'aze musí byt' aktivovaná ešte pred spustením píly..

PÁKA BRZDY RETAZE (POZRI OBR. L)

Brzda spätného rázu je ochranný mechanizmus, ktorý sa iniciuje predným chráničom rúk vtedy, keď vykoná reťazová píla spätný ráz (pri kopnutí). Pílová reťaz sa okamžite zastaví.

Občas nezabudnite urobit funkčný test (skúšku

fungovania). Deaktiváciu brzdy ret'aze vykonáte vytiahnutím predného ochranného krytu ruky smerom k obsluhe (poloha ①). Aktiváciu brzdy ret'aze vykonáte zasunutím predného ochranného krytu ruky smerom dopredu (poloha ②).

POZNÁMKA: Ak sa pílu nedarí spustit, hoci je správne zostavená a pracuje s plne nabitými akumulátormi, mali by ste skontrolovať, či je páka reťazovej brzdy v správnej polohe (poloha ①).

PÍLENIE

ukazovatel' hladiny oleja. (pozri obr. M) Olej doplňte, ked' je nízka hladina oleja. Dolievanie oleja do nádržky trvá približne 12 minút v závislosti od intenzity pílenia a počtu zastavení. Počas pílenia pravidelne každých 10 minút kontrolujte napnutie ret'aze.

1) Do ret'azovej píly vložte akumulátor.
2) Skontrolujte, či rezaná čast' kmeňa neleží na zemi. Tým zabránite kontaktu ret'aze so zemou a vedenie rezu naprieč kmeň. Kontakt ret'aze so zemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.
3) Na bezpečné uchopenie píly vždy používajte obe ruky. Vždy používajte ľavú ruku na uchopenie prednej rukoväti a pravú ruku na uchopenie zadnej rukoväti. Pílu držte pevne. Palec a prsty musia byť ovinuté okolo rukoväte píly. (Pozri obr. N)
4) Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.
5) Až budete pripravený na prevedenie rezu, pravým palcom úplne stlačte zaistovacie tlačidlo a stlačte spúšť píly. Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezať, skontrolujte, či píla beží na plné otáčky.
6) Na začiatku rezania položte pomaly otáčajúcu sa ret'az na rezané drevo. Rezané drevo by malo byt', pokial' to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo klizaniu (bočný posun) píly.
7) Pílu ved'te s miernym prítlakom a nevyvíjajte na ñu nadmernú silu, nechajte pílu rezat' vlastným tempom. Motor by sa pret'ažil a mohlo by dôjst' k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.
8) Pílu vyt'ahujte zo zárezu pri plných otáčkach. Pílu zastavíte uvoľnením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa ret'az úplne zastavila.
9) Vyskúšajte si rezanie na kuse odpadových konárov na bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlost', plynulým pohybom a so stabilnou rýchlost'ou prevádzania rezu.

Bezpečnostné zariadenie zabraňujúce spätnému rázu píly.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjst'.

Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.
• Nepreťažujte sa, ani nerežte nad výškou ramien.
  • Vždy udržujte pevný postoj a rovnováhu.
• Udržujte postoj mierne po l'avej strane píly. Tak vaše telo nebude v priamej línií s rezom píly.
• Ked' je ret'az v pohybe, predná časť vodiacej lišty sa nesmie ničoho dotýkat'.
• Nikdy sa nepokúšajte rezat' dva kmene zároveň. Vždy režte iba jeden kmeň.
• Prednú čast' vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou čast'ou vodiacej lišty).
• Dávajte pozor na posúvanie dreva a d'alšie sily, ktoré môžu ret'az zovriet'.
• Pri opätovnom vkladaní pily do predchádzajúceho rez bud'te mimoriadne opatrní.
• Používajte iba ret'az a vodiacu lištu s nízkym spätným rázom dodanú s touto ret'azovou pilou.
• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Ret’az udržujte ostrú a správne napnutú.

1. Pílu používajte iba vtedy, ked' máte pevný postoj.
2. Pílu držte na pravej strane vášho tela (Pozri obr. O).
3. Pred kontaktom s drevom musí ret'az dosiahnut' plné otáčky.
4. Pred zahájením rezu použite kovový hrotový doraz (13) na zaistenie polohy píly v drevenom materiáli.
5. Pri rezaní používajte hrotový doraz ako pákový bod. (Pozri obr. P)
6. Nepoužívajte reťazovú pílu s úplne roztiahnutými rukami, nesnažte sa rezat’ t’ažko dosiahnutelné miesta alebo pri rezaní stát na rebriku (Pozri obr. Q).

Nikdy nepoužívajte túto pílu vo výške, ktorá presahuje vaše ramená.

PÍLENIE NAPNUTÉHO DREVA (POZRI OBR. R)

VÝSTRAHA: V takomto prípade platí zásada maximálnej opatrnosti. Dávajte pozor na spätné odpruženie dreva. Ked' je tlak dreva uvoľnený, konár sa môže vymrštit' naspät' a uderit' tak obsluhu píly a spôsobit' vážne zranenie alebo aj smrt'.

Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru (horná strana tesárskej kozy) a potom na tom istom mieste prerežte kmeň zdola (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (Y) (spodná strana tesárskej kozy) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly.

ÚDRŽBA PÍLY

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly a vodiacej lišty, a tiež celej píly, môžu znížit’ šance na vznik spätného rázu. Týmto spôsobom predlížite prevádzkovú životnosť vašej píly.

POZNÁMKA: Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšit’ riziko spätného rázu.

ÚDRŽBA A SKLADOVANIE REŤAZOVEJ PÍLY

1. V nasledujúcich prípadoch vyberte z píly batériu:

• Ak sa píla nepoužíva.
• Pred presunom z jedného miesta na druhé
  • Pred vykonávaním údržby.
• Pred výmenou príslušenstva alebo doplnkov, ako sú ret'az píly a vodiaca lišta.

2. Pred každým a po každom použití skontrolujte na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu.

Skontrolujte, či nedošlo k akémukol'vek poškodeniu, ktoré by mohlo ovplyvnit' bezpečnosť obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Ret'azovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opravit' v autorizovanom servisnom stredisku.

• Nikdy pílu nevystavujte na daždi.
• Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.
• Pri brúsení reťaze píly dodržujte kroky popísané v tomto návode.
• Rukoväte udržiavajte suché, čisté, neznečistené olejom či mazivami.
• Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

4. Pri vykonávaní servisu vždy používajte iba originálne náhradné diely.

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba.

Nosné kol'ajnice vodiacej lišty, ktoré nesú ret'az, by mali byt' vyčistené pred uskladnením píly alebo ak sú ret'az alebo vodiace lišty zanesené nečistotou.

Kol'ajnice by sa mali vyčistit' po každom zosadení reťaze.

Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola d'alej spodná a naopak.

Situácie, ktoré vyžadujú údržbu ret'aze a vodiacej lišty:

1. Odstráňte kryt na reťaz a potom vodiacu lištu a reťaz. (pozri kapitola ZOSTAVENIE)
2. Z kol'ajníc vodiacej lišty odstráňte nečistoty pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (Pozri obr. S)
3. Skontrolujte, či ste dôkladne očistili miesta s nánosmi maziva.

Podmienky, ktoré vyžadujú vykonanie údržby ret'az a vodiacej lišty :

- Rezy na jednej strane alebo pod uhlom.

• Píla bola pri reze tlačená silou.
• Nedostatočný prívod oleja do lišty a retaze.
  Po každom nabrúsení reťaze skontrolujte stav vodiacej lišty. Opotrebovaná lišta spôsobuje poškodenie reťaze a rezanie tak bude obtiažne.

Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie koľajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej reťazovej píly.

Výmena pílovej retaze/výmena a obrátenie čepele

Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode.

Pri výmene reťaze píly vždy použite nové hnacie reťazové koleso. Tak bude zaistený správny pohon reťaze píly. Pred brúsením reťaze skontrolujte vodiacu lištu. Opotrebovaná alebo poškodená vodiaca lišta je veľmi nebezpečná. Opotrebovaná alebo poškodená vodiaca lišta spôsobí poškodenie reťaze píly a rezanie bude omnoho náročnejšie.

Potom napínaciu západku založte na novú lištu a utiahnite skrutku otáčaním doprava. Vyčnievajúca časť západky (a) musí zapadat’ do otvoru v lište. (Pozri obr. T)

OSTRENIE PÍLOVEJ REŤAZE

VÝSTRAHA: Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjst' k úrazu elektrickým prúdom alebo pri

kontakte s pohybujúcou sa ret'azou k t'ažkému či smrtelnému zraneniu.

Rezné hroty na ret'azi sú ostré. Pri manipulácii s ret'azou používajte ochranné rukavice.

Dbajte na to, aby bola reťaz píly stále ostrá. Vaša píla bude rezat’ rýchlejšie a bezpečnejšie. Tupá reťaz píly bude spôsobovat’ zbytočne vel’ké opotrebovanie hnacieho reťazového kolesa, vodiacej lišty, reťaze píly a motora. Ak musíte reťaz píly tlačit’ do dreva silou a ak vzniká pri rezaní iba prach s niekol’kých vel’kými trieskami, reťaz píly je tupá.

REŽAZOVÉ KOLESO MAŽTE

VAROVANIE: Počas vykonávania údržby alebo servisu tohoto náradia používajte pevné ochranné rukavice.

Pred vykonávaním servisu alebo údržby píly vždy vytiahnite akumulátor.

1. Lištu a reťazové koleso vyčistite.
2. Hrot mazacej pištole vložte do mazacieho otvoru a vtláčajte mazivo, kým sa neobjaví na vonkajšom okraji zubu reťazového kolesa. (pozri obr. U)
3. Ak chcete otočit' kolesom ret'aze, uvol'níte zarážku

reťaze a rukou reťaz čiastočne vytiahnite tak, aby strana kolesa reťaze, ktorá nie je namazaná bola v rovine s otvorom na mazanie. Postup mazania opakujte.

PRE AKUMULÁTOROVÉ NÁRADIE

Rozsah okolitých teplôt pre použitie a skladovanie náradia a akumulátora je 0°C- 45°C.

'Elektrické výrobky sa nesmú likvidovat' spolu

s domácim odpadom. Recyklujte v zberných

miestach na tento účel zriadených. O možnosti

recyklácie sa informujte na miestnych úradoch alebo u predajcu.

ODSTRAŇOVANIE PROBLÉMOV

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabul'ke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vediet' identifikovat' problém a odstránit' vzniknutú poruchu, obrát'te sa na svoju autorizovanú servisnú opravovňu.

Dôležité upozornenie: Predtým, ako začnete hl'adat' poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor.

Symptóm	Možné príčiny	Možné riešenie
Ret'azová píla nefunguje	Nízka úroveň nabitia akumulátora. Brzda ret'aze nie je v správnej polohe.	Nabite oba akumulátory. Skontrolujte pohl'adom, či je brzda ret'aze v polohe 1. Podrobné informácie nájdete v časti BRZDA RETAZE.
Ret'azová píla pracuje prerušovane	PrehriatiePriliš vysoký prítlak pri rezaní.Uvolnený spoj.Uvolnený niektorý interný kontakt.Porucha vypínača.	Pílu položte na chladné, vetrané miesto, aby mohla vychladnút. Pri rezaní na pílu priliš netlačte.Vyhľadajte autorizovanú servisnú opravovňu.Vyhľadajte autorizovanú servisnú opravovňu.Vyhľadajte autorizovanú servisnú opravovňu.

Pílová reťazje suchá	V olejovej nádržkeniet oleja.Odvzdušňovanieuzáveru olejovejnádržky je upchaté.Výtokový kanálikoleja je upchatý.	Doplnit' olej.Vyčistiť uzáverolejovej nádržky.Prečistiť výtokovýkanálik oleja.
Brzdaspätnéhorázu/dobehovábrzda	Ret'az nie jebrzdená	Vyhl'adajteautorizovanúservisnúopravovňu
Ret'az/vodiaca lištasú horúce	V olejovej nádržkeneiet oleja.Odvzdušňovanieuzáveru olejovejnádržky je upchaté.Výtokový kanálikoleja je upchatý.Napnutie reťaze jepríliš veľké.Ret'az je tupá.	Doplnit' olej.Vyčistiť uzáverolejovej nádržky.Prečistiť výtokovýkanálik oleja.Nastaviť napnutieret'aze.Nabrúsiť ret'az,alebo ju nahradiťnovou.
Pílová reťazbeží trhavo,vibruje,alebo nepílisprávne	Napnutie reťaze jepríliš slabé.Ret'az je tupá.Ret'az jepotrebovaná.Zuby pílovej reťazemajú nesprávnysmer.	Nastaviť napnutiereťaze.Nabrúsiť ret'az, aleboju nahradiť novou.Ret'az vymenit'.Pílovú ret'azpremontovat'tak, abymali zuby korektnýsmer.

PREHLÁSENIE O ZHODE

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Vyhlasujeme, že tento výrobok

Typ KG367E.9 (3 - Označenie strojového zariadenia, zástupcu ret'azovej píly)

Funkcia Rezanie dreva

Zodpovedá nasledujúcim smerniciam:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizácii 2005/88/EC

Poverený úradný orgán

Názov: Intertek Deutschland GmbH (úradná vyhláška 0905)

- Postup vyhodnotenia zhody podľa Dodatku V

- Meraný akustický výkon 99.3 dB(A)

- Deklarovaný zaručený akustický výkon 102 dB(A)

Spíňa posudzované normy:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Osoba zodpovedajúca za technickú dokumentáciu:

Názov: Marcel Filz

Adresa: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

A C

2021/1/8

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie, Testovanie &

Certifikácia

Positec Technology (China) Co., Ltd.
