| Márka | Kress |
| Modell | KG367E.9 |
| Termék típusa | Vezeték nélküli láncfűrész |
| Névleges feszültség | 54 V (max. 60 V) |
| Vezetősín hossza | 35 cm |
| Vágási sebesség | 22 m/s |
| Olajtartály kapacitása | 190 ml |
| Lánc osztása | 0,95 cm |
| Láncszemek száma | 52 |
| Súly | 4,3 kg |
| Akusztikus teljesítményszint | 99,3 dB(A) |
| Kibocsátott rezgés | 4,4 m/s² (bizonytalanság K=1,5 m/s²) |
| Tápellátás | Lítium-ion akkumulátor 60 V max., eltávolítható |
| Fő funkciók | Döntés, ágazás, darabolás |
| Biztonság | Láncfék, bekapcsolásgátló, kézvédő, visszarúgásgátló lánc |
| Karbantartás | Lánc rendszeres élezése, vezetősín tisztítása, lánc és lánckerék kenése |
| Pótalkatrészek | Oregon/90PX052G lánc, Oregon/144MLEA041 vezetősín |
| Tartozékok | Lánc, vezetősín, szállítási védő |
| Garancia | Lásd a kézikönyvet |
Gyakran ismételt kérdések - KG367E.9 KRESS
Felhasználói kérdések a következőről KG367E.9 KRESS
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét KG367E.9 - KRESS és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. KG367E.9 márka KRESS.

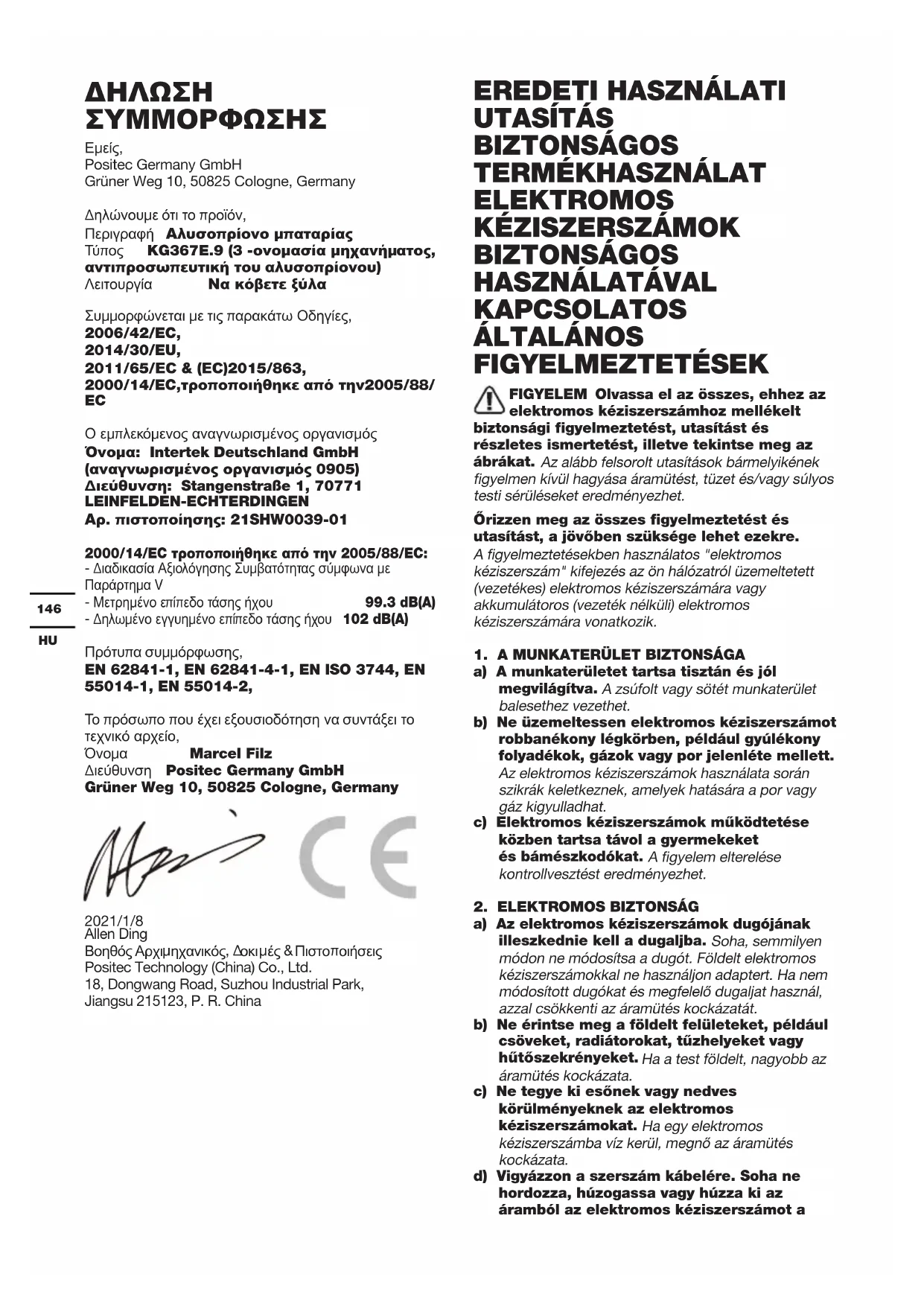

HASZNÁLATI ÚTMUTATÓ KG367E.9 KRESS
FIGYELEM Olvassa el az összes, ehhez az elektromos kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos testi sérüléseket eredményezhet.
Örizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.
A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.
- A MUNKATERÜLET BIZTONSÁGA
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
- ELEKTROMOS BIZTONSÁG
a) Az elektromos kéziszerszámok dugójának illeszkednie kell a dugaljba. Soha, semmilyen módon ne módosítsa a dugót. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha nem módosított dugókat és megfelelő dugaljat használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne tegye ki esőnek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos kéziszerszámba víz kerül, megnő az áramütés kockázata.
d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a
kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.
3. SZEMÉLYI BIZTONSÁG
a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot, ha fáradt, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.
b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.
c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felvenné vagy vinné a szerszámot ellenőrizze, hogy a kapcsoló “ki” helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.
d) Mielótt az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.
e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.
f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.
g) Ha a szerszámhoz porszívó vagy -gyűjtő csatlakoztatható, vigyázzon, hogy ezeket csatlakoztassa és megfelelően használja. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.
h) Ne hagyja, hogy a szerszám gyakori használata túl elbizakodottá tegye, és hogy ezáltal figyelmen kívül hagyja a szerszám biztonsági követelményeit. A másodperc töredéke is elég ahhoz, hogy egy figyelmetlen mozdulat súlyos sérüléshez vezessen.
- AZ ELEKTROMOS KÉZISZERSZÁM HASZNÁLATA ÉS KARBANTARTÁSA a) Ne eröltesse az elektromos kéziszerszámot.
Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.
b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.
c) Mielőtt a szerszámot beállítaná, tartozékot cserélne, illetve tároláskor húzza ki a dugót az áramforrásból, és/vagy vegye ki az akkumulátort az elektromos kéziszerszámból. Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.
d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.
e) Tartsa karban az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.
f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.
g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.
h) Órizze szárazon, tisztán, olaj- és zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.
5. AZ AKKUMULÁTOROS KÉZISZERSZÁM HASZNÁLATA ÉS KARBANTARTÁSA
a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.
c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektól, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
d) Nem megfelelő körülmények között az
akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.
e) Ne használjon károsodott vagy módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.
f) Óvja az akkucsomagot és a szerszámot a tűztől vagy a magas hőmérsékletektől. A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.
g) Tartsa be az összes újratöltési utasítást és az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.
6. SZERVIZ
a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.
b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.
1) BIZTONSÁGI ÚTMUTATÓ A LÁNCFÚRÉSZEKHEZ
a) A láncfűrész működése közben tartson megfelelő távolságot a fűrészlanctól. A fűrész elindítása előtt győződjön meg arról, hogy a fűrészlanc semmihez sem ér hozzá.
A láncfűrésszel végzett munka során egy pillanatnyi figyelmetlenség ahhoz vezethet hogy a fűrészlanc elkap egy ruhadarabot vagy egy testrészt.
b) A láncfűrészt a jobb kezével mindig a hátsó fogantyúnál fogva, a bal kezével pedig az első fogantyúnál fogva tartsa. Ha a láncfűrészt fordítva tartja fogva, ez megnöveli a személyi sérülések kockázatát, ezért így dolgozni tilos.
c) Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva fogja meg, mivel a fűrészlánc kívülről nem látható, feszültség alatt álló vezetékekkel is érintkezésbe kerülhet. Ha a fűrészlánc egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
d) Viseljen védőszemüveget és fülvédőt. Javasoljuk, hogy a feje, keze és lába védelmére további védőfelszerelést használjon. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen megérintése következtében fellépő balesetek veszélyét.
e) Ne használja a láncfűrészt fán, létrán, tetőn vagy más instabil támaszon Ha a láncfűrészt
egy fára felmászva üzemelteti, balesetveszély áll fenn.
f) Ügyeljen mindig arra, hogy jól kiegyensúlyozott helyzetben álljon, és a láncfűrészt csak szilárd, biztonságos és sík alapon állva használja. A csúszós talaj vagy egy labilis alap, például egy létra könnyen vezethet ahhoz, hogy a kezelő elveszti az egyensúlyát vagy az uralmát a láncfűrész felett.
g) Egy mechanikai feszültség alatt álló ág fürészelésekor számítson arra, hogy az ág visszarugózhat. Amikor a farostokban meglévő feszültség kiszabadul, a feszes ág eltalálhatja a kezelő személyt és/vagy kiránthatja a láncfűrészt a kezelő kezéből.
h) Különösen bokrok és fiatalabb fák fűrészelésekor legyen igen-igen óvatos.
A vékony anyag beleakadhat a fűrészláncba és hozzácsapódhat Önhöz, vagy kibillentheti Önt az egyensúlyi helyzetéből.
i) A láncfűrészt kikapcsolt állapotban az első fogantyúnál fogva olyan helyzetben tartsa, hogy a fűrészlánc a testétől elfordult helyzetben legyen. A láncfűrész szállításához vagy tárolásához mindig húzza fel arra a védőborítást. A láncfűrész gondos kezelése csökkenti a mozgásban lévő fűrészlánc véletlen megérintésének valószínűségét.
j) Tartsa be a kenésre, a lánc megfeszítésére és a tartozékok kicserélésre vonatkozó előírásokat. Egy szakszerűtlenül megfeszített vagy megkent lánc elszakadhat, vagy megnövelheti a visszarúgás kockázatát.
k) Csak fát fűrészeljen. A láncfűrészt ne használja olyan munkákra, amelyekre az nem szolgál. Példa: Ne használja a láncfűrészt műanyagok, téglafalak, vagy olyan építési anyagok fűrészelésére, amelyek nem fából készültek. A láncfűrész rendeltetésének meg nem felelő célra való használata veszélyes szituációkhoz vezethet.
I) Ne próbálja meg a fa kivágását, amíg nem ismeri annak kockázatait és elkerülési módját. Súlyosan megsérülhet az üzemeltető vagy a nézelődők, ha ott tartózkodnak, amerre a fa dől.
m) Az elakadt anyag eltávolítása, a láncfűrész tárolása vagy szervizelése során kövesse az utasításokat. Győződjön meg, hogy a kapcsoló ki van kapcsolva és az akkumulátor el van távolítva. A láncfűrész váratlan bekapcsolása elakadt anyag eltávolítása vagy karbantartás közben súlyos személyi sérüléseket okozhat.
n) Ajánljuk, hogy az első felhasználáskor ne gyakorolja a rönkök vágását fűrészbakon vagy lengőállványon.
o) Ajánljuk, hogy a láncfűrész élezését és karbantartását engedélyezett szervizközpontok végezzék.
2) EGY VISSZARUGÁS OKAI ÉS MEGELÓZÉSÉNEK MÓDJA:
Visszarúgás akkor léphet fel, ha a vezetősín csúcsa
hozzáér valamilyen tárgyhoz, vagy ha a fa meghajlik és a fűrészlánc beékelődik a vágásba.
Egy tárgynak a vezetősín csúcsával való megérintése egyes esetekben egy váratlan hátrafelé irányulú reakcióhoz vezethet, amikor a vezetősín felfelé és a kezelő irányába vágódik ki.
Ha a fűrészlánc a vezetősín felső pereménél beékelődik, akkor a sín nagy sebességgel a kezelő irányába csapódhat.
Ezen reakciók mindegyike ahhoz vezethet, hogy Ön elveszti az uralmát a fűrész felett és esetleg súlyos sérülést szenved. Ezért ne hagyja rá magát kizárólag a láncfűrészbe beépített biztonsági berendezésekre.
Egy láncfűrész kezelőjeként hozzon különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson.
Egy visszarúgás mindig az elektromos kéziszerszám helytelen vagy hibás használatának a következménye.
Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni:
a) Tartsa mindkét kezével fogva a fűrészt, és a hüvelykujjával és a többi ujjával fogja át teljesen a láncfűrész fogantyúit. Hozza a testét és a karjait olyan helyzetbe, amelyben a visszaütő erőket jobban fel tudja venni. A kezelő személy megfelelő óvatossági intézkedésekel uralkodni tud a visszarúgási és reakcióerők felett. Sohase engedje el a láncfűrészt.
b) Kerülje el az abnormális testtartást és vállmagasság felett ne fűrészeljen. Így elkerülheti a vezetősín csúcsának véletlen megérintését és váratlan helyzetekben jobban tud uralkodni a láncfűrészen.
c) Mindig csak a gyártó cég által előírt tartalék síneket és fűrészláncokat használja. Hibás tartalék sínek vagy fűrészláncok a lánc elszakadásához, vagy visszarúgáshoz vezethetnek.
d) Tartsa be a gyártó cégnek a fűrészlánc karbantartására és élesítésére vonatkozó előírásait. Túl alacsony mélységhatárolók megnövelik a visszarúgásra való hajlamot.
ELŐRELÁTHATATLAN KOCKÁZATOK
Egy elektromos gépnél még akkor is léteznek elöreláthatatlan és elkerülhetetlen kockázatok, ha a gépet rendeltetésszerűen használják. A készülék típusától és szerkezeti felépítésétől függően a következő potenciális kockázatokkal kell számolni:
- A fűrész lánc fedetlen fogaival való közvetlen érintkezés (vágási kockázat)
- A forgó fűrészlanchoz való hozzáérés (vágási kockázat)
- A megvezető sín váratlan, meredek szögben való elmozdulása (vágási kockázat)
- A fűrészlánc leszakadt rászeinek kidobódása (vágási/befúródási kockázat)
- A munkadarab leszakadt részeinek kidobódása
- A kenőolaj börrel való érintkezése
- Halláskárosodás, ha munkavégzés közben nem viselik az előírt hallásvédő felszerelést
AZ AKKUMULÁTORRAL
KAPCSOLATOS BIZ- TONSÁGI FIGYELMEZ- TETÉSEK
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bö vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.
m) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
n) Az akkumulátor gyermekektől távol tartandó.
o) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
p) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
q) Ártalmatlanításnál megfelelően járjon el.
r) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
s) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.
t) Figyeljen az akkun látható (+) és minusz (−) polaritású jelzésekre az akku előírt használata érdekében.
TARTSA MEG EZEKET AZ UTASÍTÁSOKAT
A fák kivágásának, metszésének és
keresztvágásának helyes technikájára vonatkozó utasítások
1. Fák kivágása
Ha két vagy több személy egyszerre vág ki fát, akkor a személyek közötti távolság legalább a kivágandó fák magasságának kétszerese legyen. A favágás közben ügyeljen arra, hogy ne veszélyeztessen idegen személyeket, ne érintse meg sem a fűrésszel, sem a fákkal az elektromos vezetékeket és ne okozzon anyagi károkat. Ha egy fa mégis érintkezésbe kerülne egy elektromos vezetékkel, azonnal értesítse az energiaellátó vállalatot.
Lejtős felületen végzett favágás során a láncfűrész kezelője lehetőleg a kivágásra kerülő fánál magasabban fekvő területen tartózkodjon, mert a fa a kivágás után valószínűleg lefelé gurul vagy csúszik.
A fa kivágása előtt meg kell tervezni és szükség esetén szabaddá kell tenni egy menekülési utat. A menekülési útnak hátrafele kell nyúlnia, rézsútosan a dőlési vonal végére (lásd 1. ábra).
A fa kidöntése előtt a dölési irány megítéléséhez vegye figyelembe a fa természetes dölését, a legnagyobb ágak helyzetét és a pillanatnyi szélirányt.
Távolítsa el a fáról a szennyeződéseket, köveket, laza fakérget, szögeket, kapcsokat és drótokat.

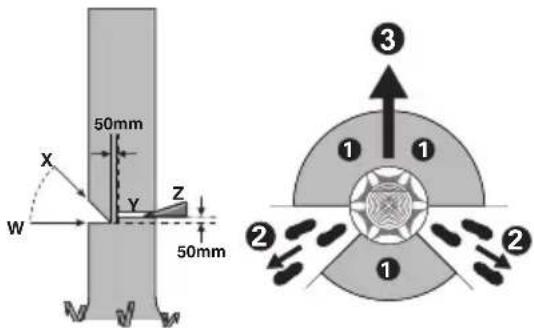

2. Az ékvágás elkészítése
Az ék a fa átmérőjének 1/3-a legyen, és merőlegesen álljon a dőlés irányára (lásd 1. ábra). Az éknek először az alsó, vízszintes oldalát kell kivágni (W). Így el lehet kerülni azt, hogy a második ékvágás kialakításakor a fűrészlánc vagy a vezetősín beékelődjön (X).
3. A dölési vágás kialakítása
A dölési vágást (Y) legalább 50 mm-rel magasabban alakítsa ki a vízszintes ékvágáshoz képest (lásd 1. ábra). A dölési vágást a vízszintes ékvágással párhuzamosan kell kialakítani. A dölési vágást csak olyan mélyre vágja be, hogy még egy szilárd rész (döntöléc) megmaradjon, amely mintegy csuklóként működik. Ez a szilárd rész meggátolja, hogy a fatörzs elforduljon és helytelen irányba döljön. Ne fűrészelje keresztül ezt a részt.
Amikor a dölési vágás közeledik ehhez a szilárd darabhoz a fa dölni kezd. Ha úgy látszik, hogy a fa nem a kívánt irányban döl, vagy visszafelé hajlik és beékeli a fűrészláncot, szakítsa meg a döntési vágás kialakítását és a fának a kívánt irányba való döntéséhez használjon fából, műanyagból, vagy alumíniumból készült ékeket (Z)
Amikor a fa elkezd dölni, vegye ki a láncfűrészt a vágásból, kapcsolja ki, tegye le és az előzőleg megtervezett menekülési úton keresztül hagyja el a veszélyes zónát Ügyeljen a lehulló ágakra és arra, hogy ne botoljon meg semmiben. (Lásd 1. ábra)
- ábra
Ezalatt az ágaknak a már kidöntött fáról való leválasztását értjük. Az eljárás során azokat a nagyobb, lefelé irányuló ágakat, amelyek a fatörzset megtámasztják, először hagyja a fán. Egyetlen vágással távolítsa el a kisebb ágakat (l. 2. ábra). Azokat az ágakat, amelyek mechanikai feszültség alatt állnak, alulról felfelé kell fűrészelni, hogy elkerülje a fűrész beékelődését.
- ábra

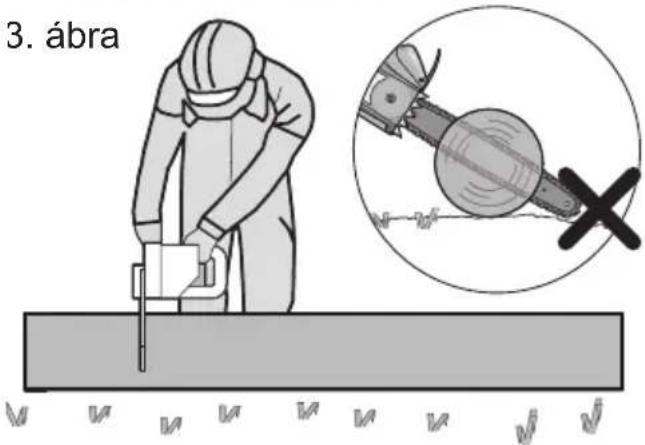

Az aprítás a rönk darabokra vágását jelenti. Fontos, hogy meggyőződjön arról, hogy lábtartása szilárd, és testsúlya egyenlően oszlik meg a két lábán. Ha lehetséges, tegyen a fatörzs alá ágakat, gerendákat, vagy ékeket és támassza ki azzal a fatörzset. A könnyű vágás érdekében kövesse az egyszerű utasításokat. Ha a rönk teljes hossza mentén alá van támasztva, mint ahogy azt a 3. ábra mutatja, a vágást a tetejétől kezdje (felső vágás), elkerülve a lánc talajjal való érintkezését, mely nagymértékű lánckopást idéz elő.


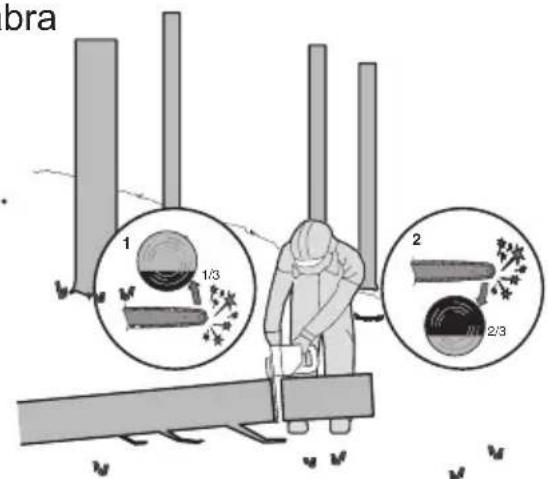

3. ábraAmikor a rönköt az egyik végén alátámasztja, amint az a 4. ábrán látható, vágja le az átmérő 1/3-át az alsó részről (alsó vágás) (1). Majd fejezze be a vágást felülről haladva, az első vágás irányában (2).
- ábra


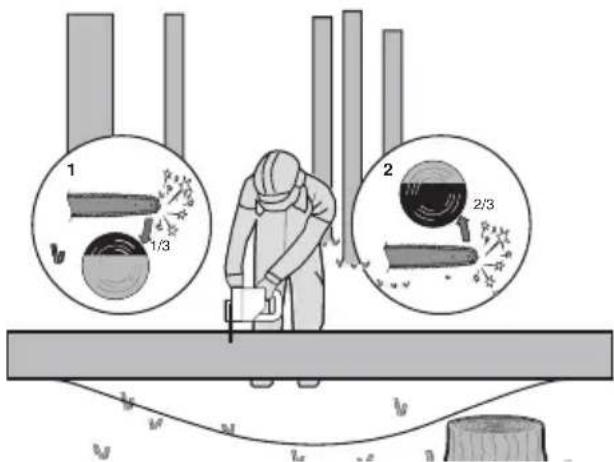

bra 1 1/3 2 2/3Ha a rönk mindkét végén alá van támasztva, ahogy azt az 5. ábra mutatja, vágja be az átmérő 1/3-át a tetejéről (felső vágás) (1). Ezt követően fejezze be a vágást az alsó 2/3-ról haladva (2), az első vágás irányában.
5. ábra


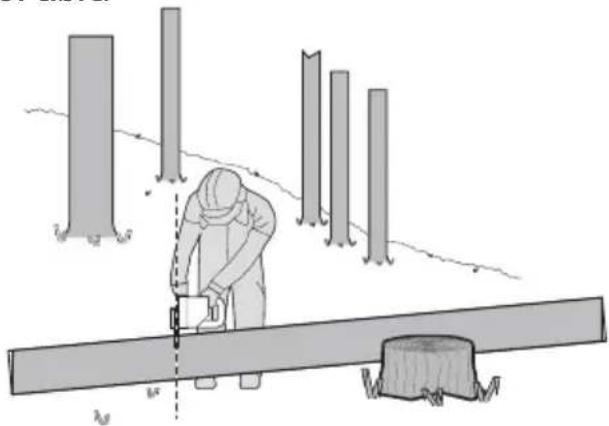

1 1/3 2 2/3Lejtön való aprítás esetén mindig a rönk felfele álló végénél álljon, ahogy azt a 6. ábra mutatja. Hogy az „átfűrészelés” pillanatában is megőrizze az uralmát az eljárás felett, a vágás vége felé csökkentse a szerszámra gyakorolt nyomást, anélkül, hogy a láncfűrész fogantyúinak szoros fogvatartását meglazítaná. Ügyeljen arra, hogy a fűrészlánc sohase érintse meg a talajt. A vágás befejezése után várja meg, amíg a fűrészlánc teljesen leáll, mielőtt a láncfűrészt onnan eltávolítaná. A láncfűrész motorját mindig kapcsolja ki, amíg az egyik fáról a másikra vált át.
6. ábra
 | A sérülésveszély csökkentése érdekében a felhasználónak el kell olvas- nia az utasításokat. |
 | Figyelmeztetés |
 | Viseljen fülvédőt |
 | Viseljen szemvédőt |
 | Viseljen pormaszkot |
 | Mindig két kézzel működtesse a láncfűrészt. |
 | Óvakodj a láncfűrész visszarúgásától, és kerülje a rúd hegyével való érintkezést |
 | Ne tegye ki nedvességnek |
 | Viseljen védősisakot |
 | Viseljen védőkesztyút |
 | Viseljen védőlábbelit |
 | A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. |
 Li-Ion | Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz. |
 | Ne dobja tűzbe. |
 | Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba. |
 | Kinyit |
| [0HH7] | Zár |
ALKATRÉSZ LISTA
| 1. | FÜRÉSZLÁNC |
| 2. | VEZETŐSÍN |
| 3. | LÁNCFÉKET AKTIVÁLÓ KAR (KÉZVÉDŐ) |
| 4. | ELÜLSŐ FOGANTYÚ |
| 5. | AKKUCSOMAGOT KIOLDÓ GOMB * |
| 6. | LEZÁRÓ GOMB |
| 7. | HÁTSÓ KAR |
| 8. | HÁTSÓ FOGANTYÚ VÉDŐJE |
| 9. | KI-/BEKAPCSOLÓ GOMB |
| 10. | OLAJSZINTMUTATÓ ABLAK |
| 11. | OLAJTARTÁLY KUPAKJA |
| 12. | KÖRMÖS ÜTKÖZŐ |
| 13. | LÁNCFESZÍTŐ BÜTYŐK |
| 14. | LÁNCFORGÁSIRÁNY JELZÉSE |
| 15. | OLAJFÚVÓKA |
| 16. | VEZETŐSÍNT POZÍCIONÁLÓ FÜLEK |
| 17. | RÖGZÍTŐ RÚD CSAVAR |
| 18. | VEZETŐSÍN BEFOGÓJA |
| 19. | LÁNCKERÉK |
| 20. | VEZETŐSÍN ÉS FÜRÉSZLÁNC TÁRO-LÁSÁRA/SZÁLLÍTÁSÁRA SZOLGÁLÓ VÉDŐBURKOLAT*(VÉDŐTOK) |
| 21. | VEZETŐSÍNT RÖGZÍTŐ FÉMLAP (LÁSD A2. ÁBRA) |
* Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt.
MÜSZAKI ADATOK
Típus KG367E.9 (3 - a gép, azaz a láncos és rudas fűrész rendeltetése)
| KG367E.9 | |
| Feszültseg 60 V Max. ** | --- |
| Vezetősín hosszúsága | 35 cm |
| Láncsebesség 22 m/s | |
| Olajtartály kapacitása 190 ml | |
| Osztásköz 0.95 cm | |
| Láncszemek száma 52 | |
| Lánc mérősablon | 1.1 mm |
| Csere lánc Oregon/90PX052G | |
| Csere bár Oregon/144MLEA041 | |
| A készülék súlya 4.3 kg |
**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 volt. A névleges feszültség 54 volt.
TARTOZÉKOK
| Fűrészlánc (KA2624) | 1 |
| Vezetősín (KA2602) | 1 |
| Szállítási védőburkolat | 1 |
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
ZAJÉRTÉKEK
| A-súlyozású hangnyomásszint | L_pA = 92.5 dB(A) |
| K_pA | 3 dB(A) |
| A-súlyozású hangerő | L_wA = 99.3 dB(A) |
| K_pA | 3 dB(A) |
Viseljen fülvédőt.
REZGÉSÉRTÉKEK
Az EN 62841 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:
| Rezgéskibocsátás: a | _h = 4.4 m/s^2 |
| Bizonytalanság | K = 1.5 m/s^2 |
A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet használni.
A vibráció és a zaj bejelentett összértékeit a rezgésenek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.
FIGYELEM: A kéziszerszám aktuális
használatakor mérhető vibráció és zajkibocsátási
értékek eltérhetnek a bejelentett értékektől, mert nagyban függnek a szerszám használati módjától és a megmunkált alkatrész típusától. Íme néhány példa és eltérő érték a szerszám használatától függően:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen, és jó állapotban maradjon.
A fogantyú megragadásának erősségétől és az esetleg használt vibrációs- és zajcsökkentő tartozék típusától.
A szerszámot rendeltetésszerüen, kialakításának és a
jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kézkar vibrációs szindrómát okozhat.
FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.
A vibraciónak és zajnak való kitettség kockázatának csökkentése.
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).
Ha a szerszám rendszeres használatát tervezik, akkor megéri a vibráció- és zajcsökkentő tartozékok beszerzése.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
RENDELTETÉS
A láncfűrész faanyagok, fatörzsek, faágak, fagerendák, farönkök stb. fűrészelésére szolgál. A fűrészelés rostra merőlegesen vagy rostirányban is végezhető. A termék ásványi anyagok fűrészelésére nem alkalmas.
ÖSSZESZERELÉS
FIGYELMEZTETÉS! A gép teljes összerelése előtt ne helyezze be az
akkucsomagot.
A fűrészlánc kezelésekor mindig viseljen védőkesztyűt.
A LÁNC ÉS A LÁNCVEZETŐ SÍN ÖSSZESZERELÉSE
- Óvatosan csomagolja ki az alkatrészeket. A láncvédőt a láncfeszítő gomb óramutatók járásával ellentétes irányba való elforgatásával lehet eltávolítani. (Lásd A1. ábra)
- Helyezze a láncot szilárd, egyenletes felületre.
- Eredeti Kress vagy a megvezető sínhez ajánlott láncokat használjon.
- Csúsztassa a láncot a vezetősín hornyába. Gondoskodjon a lánc megfelelő haladási irányáról a megvezető sín piktogramjával való összehasonlítás vagy a láncfűrész burkolatán levő, és a lánc irányát jelző piktogram megtekintése révén. Győződjön meg róla, hogy a sínfeszítő fémlemez kifelé néz. (Lásd A2. ábra)
- Helyezze be a láncot a meghajtó lánckerékre, húzza meg a rúdcsavarokat és a rúdlapon lévő két rúdbeállító darabot a vezetőrúd nyílásának kulcsnyílásába.(Lásd B1, B2. ábra)
- Ellenőrizze, hogy minden alkatrész megfelelően helyezkedik-e el. Győződjön meg arról, hogy a lánc meghajtó szemei tökéletesen helyezkednek a lánckerék fogain (Lásd C. ábra). Kerülje el a D ábrán
látható torlódást. Ha a lánc torlódik, igazítsa meg a láncot a torlódási pontnál.
MEGJEGYZÉS: A láncnak torlódás- és akadálymentesen kell szaladnia a sínen.
- Helyezze fel a láncvédő burkolatot és rögzítse a burkolatot a láncfeszítő bütyök óramutatók járásával megegyező irányba történő elforgatásával. (Lásd E. ábra)
FIGYELMEZTETÉS: A lánc még nem feszes. A lánc megfeszítésének folyamatát a „Lánc megfeszítése” című fejezetben leírtaknak megfelelően kell elvégezni. A lánc megfelelő feszességét ezután ellenőrizni kell.
A FÜRÉSZLÁNC MEGFESZÍTÉSE (Lásd F, G. ábra)
MEGJEGYZÉS: Az új fűrészláncok hajlamosak a megnyúlásra. Az első használat során gyakran ellenőrizze a lánc feszességét, és feszítse a láncot, ha az meglazul a vezetősín körül.
FIGYELMEZTETÉS:
- Távolítsa el a kéziszerszám akkumulátorát, mielőtt beállítaná a fűrészlánc feszülését.
- A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során.
-
Mindig ügyeljen a megfelelő láncfeszességre. A meglazult lánc növeli a visszarúgás kockázatát. A meglazult lánc kiugorhat a vezetősín hornyából. Ez a kezelő sérüléséhez vagy a lánc károsodásához vezethet. A meglazult lánc következtében a lánc, a sín és a lánckerék jelentős kopásnak indul.
-
Helyezze a láncfűrészt erre alkalmas, sík felületre.
-
Forgassa a láncfeszítő bütyköt az óramutatók járásával megegyező irányba, amíg az teljesen megszorul.
MEGJEGYZÉS: Csavarja a rögzítőgombot/láncfeszesség-állító gombot az óra járásával megegyező irányba. A megfelelő láncfeszesség automatikusan kialakul. A racsnis szerkezetnek köszönhetően a lánc feszessége elméletileg állandó marad.
-
Döntse előre a fűrészt, hogy a megvezető sín hegye kissé megemelkedjen. Ezáltal megszűnik a lánc kotyogása is. (Lásd F. ábrá)
-
Teljesen húzza meg a láncfeszítő bütyköt annak az óramutatók járásával megegyező elforgatásával.
-
Alaposan ellenőrizze a láncfeszítő bütyök által automatikusan beállított láncfeszességet. A láncfeszesség csak akkor tekinthető megfelelőnek, ha a megvezető sín közepe táján a lánchajtó fog magasságának a feléig fel lehet emelni a láncot. Ezt a műveletet letett géppel és egy kézzel kell végrehajtani, hogy a felemelt láncra a gép súlya is hasson. (Lásd G. ábrá)
MEGJEGYZÉS: A lánc feszessége akkor tekinthető megfelelőnek, ha azt fel lehet emelni a megvezető sínról (6), de a lánchajtó fog nem ugrik ki a megvezető sínből.
MEGJEGYZÉS: Vágás közben a lánc nyúlik és elveszti a beállított feszességét. Ha a lánc lazává vált, teljesen csavarja ki a lácfeszítő bütyköt vagy forgassa el azt három teljes fordulattal az óramutatók járásával ellentétes irányba. Ezt követően ismét húzza meg a láncfeszítő bütyköt, majd állítsa vissza a megfelelő láncfeszességet a fenti 1-5 lépés megismétlésével.
KENÉS (Lásd H. ábrá)
FONTOS: Vásárláskor a láncfűrészben nincs olaj. Használat előtt mindenképpen olajat kell tölteni bele. A láncfűrészt soha ne működtesse lánckenő olaj nélkül vagy üres olajtartállyal, hiszen ez a gép nagymértékű károsodását okozhatja.
MEGJEGYZÉS: A lánc élettartama és a vágáskapacitás az optimális kenéstől függ. Ennek következtében a lánc olajozása működés közben automatikusan történik.
AZ OLAJTARTÁLY FELTÖLTÉSE:
FIGYELMEZTETÉS: Az olajtartály feltöltése előtt távolítsa el az akkucsomagot!
- Állítsa a láncfűrészt egy erre alkalmas felületre úgy, hogy az olajtöltő nyilás kupakja felfelé álljon.
- Tisztítsa meg az olajtöltőnyilás kupakja körüli területet egy tiszta ronggyal, majd csavarja le a kupakot.
- Töltse tele a tartályt vezetősín- és lánckenő olajjal.
- Vigyázzon, nehogy por vagy törmelék kerüljön a tartályba. Helyezze vissza az olajtartály kupakját, majd csavarja vissza az óramutatók járásával megegyező irányba forgatva.
FONTOS: Az olajtartály szellőzését kis szellőzőcsatornák segítik, melyek az olajtöltő nyílás kupakja és az olajszűrőt helyezkednek el; a szivárgás megelőzése ében a gépet használaton kívül mindig ntes pozícióban tegye le.
Fontos olyan rúd- és lánckenő anyagok használata (nem tartozék), amelyeket úgy alakítottak ki, hogy széles hőmérsékleti tartományban működjenek, hígítás nélkül. Ne használjon piszkos, használt vagy egyéb módon szennyezett olajokat. A rúd vagy a lánc károsodhat. Amennyiben nem a gyártó által ajánlott kenőolajat használ, a garancia érvényét veszti.
Ne nyelje le. Ha lenyelte, azonnal hívjon orvost. Gyerekektól elzárva tartandó. Hőforrástól vagy nyílt lángtól távol tárolandó.
AZ OLAJOZÓ AUTOMATIKA ELLENŐRZÉSE
Az automatikus lánc kenés működését Ön is ellenőrizheti, ehhez kapcsolja be a fűrészt és tartsa azt a csúcsával a talajra fektetett papír vagy karton felé. Ha ekkor egy növekvő olajnyom figyelhető meg, az olajozó automatika kifogástalanul működik. Amennyiben nem jelenik meg olajminta, holott az olajtank tele van, vegye fel a kapcsolatot a Kress ügyfélszolgálati munkatársával vagy a Kress által jóváhagyott szervizképviselővel.
VIGYÁZAT: Ne érintse meg a lánccal a talajt és tartson be egy elegendő, kb. 30 cm-es távolságot.
MÜKÖDÉS
AZ AKKUMULÁTOR BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA (Lásd I, J. ábrá)
Nyomja meg az akkucsomagot szabaddá tevő gombot, és vegye ki a gépben található akkut. Miután újratöltötte őket, helyezze vissza az akkukat az akkutartó portokba. Minimális erő hozzáadása mellett egyszerűen tolja be az akkumulátort kattanásig. Ellenőrizze, hogy az akkumulátor megfelelően rögzül-e.
MEGJEGYZÉS: Mikor az akkumulátort kiveszi, fogja meg erősen, hogy elkerülje annak leesését és a baleseteket.
BE- ÉS KIKAPCSOLÁS (LÁSD K. ÁBRÁ)
FIGYELEM: E vezeték nélküli elektromos kisgép használata előtt ellenőrizze az akkucsomagot. Csak a Tartozékok
fejezetben említett akkucsomagot használja.
A gép bekapcsolásához nyomja meg a kioldógombot, majd teljesen nyomja be a be-/kikapcsolót, és tartsa meg ebben a pozícióban. A kioldógombot ekkor el lehet engedni.
Kikapcsoláshoz engedje el a be-/kikapcsolót.
MEGJEGYZÉS: A láncfűrész csak a láncfék aktiválása után kapcsolható be.
LÁNCFÉKET AKTIVÁLÓ KAR (LÁSD L. ÁBRÁ)
A visszacsapó fék egy védelmi mechanizmus, amelyet a láncfurész visszaütésekor az elso kézvédo kapcsol be. A fűrészlánc azonnal leáll.
Időről időre ellenőrizze ennek a működését. A láncfék letiltásához, kérjük, húzza a gépkezelő felé az elülső védőt (①-es pozíció). A láncfék aktiválásához, kérjük, taszítsa előre a védőt (②-es pozíció).
MEGJEGYZÉS: Ha a gépet akkor sem lehet beindítani, ha megfelelően szerelték össze és az akkucsomag teljesen fel van töltve, akkor azt is meg kell vizsgálni, hogy a láncfék a megfelelő pozícióban áll-e (①-es pozíció).
VÁGÁS
FONTOS: A munkavégzés előtt és közben, rendszeresen ellenőrizze az
olajszintjelzőt. (Lásd M. ábrá) Ha alacsony olajszintet észlel a tartályban, töltse fel a tartályt. A szünetektől és a munka zitásától függően egyetlen teljes feltöltés 2 percre elegendő.
Munkavégzés közben tízpercenként ellenőrizze a lánc feszességét.
(1) Az akkumulátor beszerelése a gépbe.
(2) Győződjön meg róla, hogy a vágandó farönkök nem a talajon helyezkednek el. Így megelőzhető, hogy a rönk kettévágása közben a lánc a talajhoz érjen. Ha a lánc működés közben a talajhoz ér, az veszélyhelyzethez, valamint a lánc eltompulásához vezet.
(3) Tartsa a fűrészt keményen, két kézzel. Mindig bal kezével tartsa az elülső kart, és jobb kezével fogja a hátsó kart. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész fogantyúit. (Lásd N. ábrá).
(4) Győződjön meg róla, hogy stabil talajon áll. Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.
(5) Ha készen áll a vágás elvégzésére, jobb hüvelykujjával nyomja be teljesen a kioldó gombot, és szorítsa meg az indítógombot. Ezáltal a fűrész bekapcsol. Az indítógomb elengedésekor a fűrész kikapcsol. A vágás megkezdése előtt győződjön meg róla, hogy a fűrész maximális sebességen működik.
(6) A vágás megkezdésekor lassan helyezze a mozgó láncot a fára. A láncfűrész házát a lehető legközelebbre kell helyezni a felaprítandó fához. Tartsa erősen a fűrészt, hogy ezáltal elkerülje a fűrész esetleges rázkódását vagy csúszkálását (oldalirányú mozgását).
(7) Kevés nyomással vezesse a fűrészt, ne fejtsen ki túlzott erőt a fűrészre, engedje magától dolgozni
a fűrészt. A hajtóműt így túlterhelésnek teszi ki, és kiéghet. A rendeltetésének megfelelő erőmérték megtartása mellett a géppel jobb és biztonságosabb munkavégzés érhető el.
(8) Vegye le a vágásról a fűrészt maximális sebességű működés mellett. A be-/kikapcsoló elengedésével állítsa meg a fűrészt. A fűrész lehelyezése előtt győződjön meg róla, hogy a lánc leállt.
(9) Egy biztonságos munkavégzési helyen gyakoroljon a fúrésszel selejtes rönkökön, amíg belejön a munkába, és már könnyedén, gördülékenyen és stabil vágási arányszámmal tud fúrészelni.
Visszarúgásgátló biztonsági eszközök a fűrészen
A fűrész alacsony visszarúgási kockázatú lánccal és csökkentett visszarúgási kockázatú vezetősínnel van felszerelve. Mindkét elem csökkenti a visszarúgás esélyét. Azonban ennél a fűrésznél is történhet visszarúgás.
Az alábbi lépések csökkentik a visszarúgás kockázatát.
- Használja mindkét kezét a fűrész tartásához, míg az működésben van. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait.
- A fürész biztonsági element tartsa a megfelelő helyen. Ellenőrizze, hogy ezek megfelelően működnek-e.
- Ne próbáljon meg túl messzire nyúlni, vagy vállmagasság felett vágni a fűrésszel.
- Mindig vigyázzon, hogy stabilan álljon, és örizze meg egyensúlyát.
- Álljon kissé a fűrész bal oldalára. Ezáltal a test nem teljesen egyvonalban helyezkedik el a lánccal.
- Ne engedje, hogy a vezetősín orra bármihez is hozzáérjen, amikor a fűrészlánc mozgásban van.
- Soha ne próbáljon egyszerre két rönköt kettévágni. Kizárólag egyszerre egy rönköt vágjon.
- Ne tömje el a vezetősín orrát, illetve ne próbáljon bemerítő vágást végezni (befúródás a fába a sín orra segítségével).
- Figyelje a fa elmozdulását vagy minden más tényezőt, amely következtében a fűrész lánc becsípődhet.
- Legyen rendkívül elővigyázatos, amikor egy korábbi vágást szeretne folytatni.
- Kizárólag jelen láncfűrészhez tartozó, alacsony visszarúgási kockázatú láncot és vezetősínt használjon.
- Soha ne használjon életlen vagy laza fűrészláncot. Tartsa a fűrészláncot élesen és megfelelő mértékben feszesen.
A fűrész biztonságos használatához:
- A láncfűrészt mindig stabil talajon használja.
- Tartsa a láncfűrészt a test jobboldalán (Lásd O. ábra).
- A láncnak maximális sebességen kell működnie, mielőtt a fával érintkezik.
- A vágás elindítása előtt nyomja neki a gép körmös ütközőit a vágandó rönkhöz.
- Vágás közben a körmös ütközöket emelési pontként is használhatja. (Lásd P. ábra)
- Ne működtesse a láncfűrészt teljesen kinyújtott karokkal, ne próbáljon nehezen elérhető helyeket elfűrészelni, és fűrészelés közben ne álljon létrán (Lásd Q. ábra).
Soha ne használja a fűrészt vállmagasság felett.
FA VÁGÁSA FESZÜLÉS ALATT (LÁSD R. ÁBRA)
FIGYELMEZTETÉS: Legyen rendkívül óvatos, amikor feszülés alatti ágat vág. Legyen felkészülve a fa
visszacsapódására. Amikor a fa feszülése
kienged, az ág visszacsapódhat, és megütheti a kezelőt, súlyos sérülést vagy halált okozva.
Amikor olyan rönköt vág, amely mindkét végénél meg van támasztva, felülröl (Y) (felső vágás) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (Z) alulról annak érdekében, hogy elkerülje a láncfüresz fűrész érintkezését a talajjal. Amikor olyan rönköt vág, amely csak az egyik végénél van megtámasztva, alulról (Y) (alsó vágás) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (Z) felülröl annak érdekében, hogy elkerülje a rönk hasadását vagy a kéziszerszám elakadását.
A FÜRÉSZ KARBANTARTÁSA
Kövesse a jelen kézikönyvben leírt karbantartási utasításokat. A fűrészlánc és a vezetősín, illetve általában a fűrész megfelelő tisztítása és karbantartása csökkentheti a visszarúgás kockázatát. Minden használat után vizsgálja át és tartsa karban a fűrészt. Ez megnöveli a fűrész élettartamát.
MEGJEGYZÉS: Még ha az élezés megfelelő módon is történik, minden egyes élezés növelheti a visszarúgás kockázatát.
A LÁNCFÜRÉSZ KARBANTARTÁSA ÉS TÁROLÁSA
1. Távolítsa el a fűrész akkumulátorát:
• Amikor nincs használatban
- Másik helyszínre történő átköltözés előtt
- Szervizelés előtt.
- Tartozékok és járulékos részek, például a fűrészlánc és a vezetősín cseréje előtt.
2. Vizsgálja át a fűrészt minden használat előtt.
Ellenőrizze le alaposan a fűrészt, hogy a védőborítás vagy egyéb alkatrész nem sérült-e. Ellenőrizze, hogy van-e olyan sérülés, amely kihathat a kezelő biztonságára vagy a fűrész működésére. Ellenőrizze a mozgó alkatrészek illeszkedését és csatlakozását. Ellenőrizze, hogy van-e törött vagy sérült alkatrész. Ne használja a fűrészt, ha a sérülés befolyásolja a biztonságot vagy a gép működését. Javíttassa meg a hibát a hivatalos szervizközponttal.
3. Gondosan ügyeljen a láncfűrész karbantartására.
- Soha ne tegye ki esőnek.
- A fűrészláncot tartsa élesen, tisztán és megkenve a jobb és biztonságosabb teljesítmény érdekében.
- A fűrész lánc élesítésekor kövesse a jelen felhasználói kézikönyvben található utasításokat.
- Ügyeljen rá, hogy a fogantyúk szárazak, tiszták, valamint olaj- és kenőanyagmentesek legyenek.
- A csavarokat és anyacsavarokat tartsa szorosan.
4. Szervizeléskor csak az eredetivel megegyező cserealkatrészeket használjon.
5. Használaton kívül a láncfűrészt az alábbi módon tárolja:
- Magasan vagy elzárt helyen, ahol gyermekek nem érhetik el.
- Száraz helyen.
• Felszerelt vezetősínnel és láncvédő tokkal.
A vezetősín karbantartása
A vezetősín maximális élettartamának eléréséhez a következő karbantartási munkák elvégzése ajánlott. A gép tárolása előtt vagy ha a sín, ill. a lánc szennyezettnek tűnik, a sínt mindig meg kell tisztítani. A lánc eltávolításakor a vezetősínt mindig meg kell tisztítani.
A vezetősínek tisztítása:
- Távolítsa el a lánc burkolatát, a sínt és a láncot. (lásd az ÖSSZESZERELÉS című fejezetet)
- Drótkefével, csavarhúzóval vagy egyéb hasonló, erre alkalmas eszközzel távolítsa el a maradványokat a vezetősínböl. (Lásd S. ábra)
- Győződjön meg róla, hogy alaposan letisztította az olajjal érintkező felületeket.
A láncot és a megvezető sínt az alábbi esetekben kell karbantartani:
- A fűrész egy oldalon vagy a saroknál vág.
• A fürészt erővel kell áttolni a vágáshoz. - Nem megfelelő mennyiségű olaj érkezik a sínhez és a lánchoz.
A lánc élesítésekor mindig ellenőrizze a vezetősín állapotát. Ha a vezetősín kopott, az a lánc sérüléséhez és vágási nehézségekhez vezet.
Használat és a gép hálózati áramellátásának megszüntetése után mindig távolítsa el a fűrészport a vezetősínről és a lánckerék furatából.
Ha a vezetősín teteje egyenetlen, egy lapos reszelő segítségével reszelje szögletesre a sarkokat és az oldalfalakat.
Megfelelő horony
Cserélje ki a vezetősínt, ha a horony elkopott, ha a vezetősín elhajlott vagy megrepedt, vagy ha a síneknél túlzott felmelegedés vagy zaj lép fel. Ha cserére van szükség, kizárólag a fűrészhez alkalmas, a javítási alkatrészek listájában vagy a láncfűrészen elhelyezett matricán megjelölt vezetősínt használjon.
A fűrészlánc és a vezetősín cseréje/megfordítása
A fűrészláncot akkor kell kicserélni, ha az élek már túl használtak a fenéshez, vagy amikor a lánc elszakad. Csak a jelen felhasználói útmutatóban jelzett csereláncot használja.
A kopott vagy sérült vezetősín veszélyes lehet, mert tönkreteheti a fűrészláncot és megnehezítheti a vágást. Ezután illessze fel a feszítő zárószerkezetet az új sínre a csavar óramutató járásával megegyező irányba történő megszorításával. A zárószerkezet nyúlványát (a) a sín furatába kell illeszteni. (Lásd T. ábrá)
A FÜRÉSZLÁNC ÉLEZÉSE
FIGYELMEZTETÉS: Szervizelés előtt távolítsa el az akkumulátort a fűrészből. Áramütés vagy a mozgó lánccal való érintkezés esetén súlyos vagy végzetes sérülések keletkezhetnek.
A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során.
Tartsa a fűrészláncot élesen. Fűrésze gyorsabban és biztonságosabban fog vágni. A tompa fűrészlánc a lánckerék, a vezetősín, a fűrészlánc és a motor túlzott kopását okozhatja. Ha erőltetnie kell a fűrészláncot, hogy belevágjon a fába, és a vágás csak fűrészport eredményez néhány nagyobb darabbal, akkor a fürészlánc tompa.
A LÁNCKERÉK KENÉSE
FIGYELMEZTETÉS: Az eszköz karbantartása vagy javítása közben viseljen erős kesztyút.
Mielött az eszközön bárminemű karbantartási vagy javítási munkálatot végezne, mindig távolítsa el az akkumulátort a fűrészből.
MEGJEGYZÉS: Nem szükséges eltávolítani a láncot vagy a sínt a lánckerék kenéséhez.
- Tisztítsa meg a vezetősínt és a lánckereket.
- Használjon kenőpisztolyt, illessze be a pisztoly hegyét a kenőrésbe, és addig fecskendezze be a kenőanyagot, míg az megjelenik a lánckerék hegyének külső szélén. (Lásd U. ábra)
- A lánckerék megfordításához oldja ki a lánc zárószerkezetét, majd húzza kézzel a láncot addig, amíg a lánckerék még kenésre váró oldala szintbe nem kerül a kenőnyílással. Ismételje meg a kenési eljárást.
AKKUS
KÉZISZERSZÁMOKRA VONATKOZÓ
FIGYELMEZTETÉSEK
A szerszám és az akku csak 0-45°C közé eső hőmérsékleti tartományban használható és tárolható. A töltőrendszer csak 0-40°C közötti ajánlott környezeti hőmérsékleteken használható.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási
lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.
HIBAELHÁRÍTÁS
Ha az Ön elektromos kéziszerszáma nem működik kifogástalanul, a következő táblázatban kikeresheti a megfelelő hibatüneteket, azok lehetséges okait és az elháritáshoz szükséges intézkedéseket. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizműhelyéhez.
Figyelem: A hibakeresés előtt kapcsolja ki az elektromos kéziszerszámot és vegye ki belőle az akkumulátort.
| Tünet | Lehetséges okok | Lehetséges megoldás |
| A láncfürész nem működik. | Alacsony akkutöltési szint.A láncfék nincs a megfelelő pozícióban. | Töltse fel a két akkut.Ellenőrizze, hogy a láncfék a 1-es pozícióban áll-e.További részletekért, kérjük, hivatkozzon a LÁNCFÉK részre. |
| A láncfürész megszakítások kal működik. | TúlmelegedésTúl nagy nyomást használ a vágáshoz.Laza csatlakoztatás.Belső hibás érintkezés.A be-/kikapcsoló meghibásodott. | Helyezze a gépet egy hűvös, jól szellőző helyre, és várja meg a lehülését.Valamivel kisebb nyomást használjon a vágáshoz.Vegye fel a kapcsolatot a szervizképviselővel.Vegye fel a kapcsolatot a szervizképviselővel.Vegye fel a kapcsolatot a szervizképviselővel. |
| A fürészlánc száraz. | Nincs olaj az olajtartályban.A olajtartálysapka szellőzője eldugult.Az olajkifolyó csatorna eldugult. | Az olaj utántöltése.Tisztítsa meg a olajtartálysapkát.Tisztítsa meg az olajkifolyó csatornát. |
| Visszarúgásgátló fék/gyorsleállító fék | A fék nem állítja le a láncot | Vegye fel a kapcsolatot a szervizképviselővel |
| Lánc/lánctartó rúd túlmelegedése. | Nincs olaj az olajtartályban.A olajtartálysapka szellőzője eldugult.Az olajkifolyó csatorna eldugult.A lánc túlságosan meg van feszítve.A fürészlánc tompa. | Az olaj utántöltése.Tisztítsa meg a olajtartálysapkát.Tisztítsa meg az olajkivezető nyílást.Állítsa be a rögzítógombot.Élesítse meg vagy cserélje ki a fürészláncot. |
| A láncfürész beleszakít az anyagba, rezgésbe jön, vagy nem fürészel helyesen. | A lánc feszültsége túl alacsony.A fürészlánc tompa.A fürészlánc elkopott.A fürészfogak a hibás irányba mutatnak. | Állítsa be a lánc feszültségét.Élesítse meg vagy cserélje ki a fürészláncot.Cserélje ki a fürészláncot.Szerelje fel helyesen a fürészláncot. |
MEGFELELŐSÉGI NYILATKOZAT
A gyártó:
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Kijelenti, hogy a termék:
Leírás Akkus láncfűrész
Típus KG367E.9 (3 - a gép, azaz a láncos és
rudas fűrész rendeltetése)
Rendeltetés Fa vágása
Megfelel a következő irányelveknek,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC módosítva: 2005/88/EC
Tanúsítási szervezet
Név: Intertek Deutschland GmbH (tanúsítási szervezet 0905)
Tanúsítvány száma:: 21SHW0039-01
2000/14/EC módosítva: 2005/88/EC:
- Megfelelőség-ellenőrző eljárás a V függelék értelmében
- Mért hangerő-szint 99.3 dB(A)
- Garantált hangerő-szint 102 dB(A)
Az alábbi normáknak:
EN 62841-1, EN 62841-4-1, EN ISO 3744, EN
55014-1, EN 55014-2
A műszaki dokumentáció összeállítására jogosult személy, Név: Marcel Filz
Helyettes fömérnöke, Tesztelés és minősítés
Positec Technology (China) Co., Ltd.
