BRUKSANVISNING KC300.9 KRESS

Gem alle advarsler og instruktioner for fremtidig reference.

Den totale værdi for vibration (triax vektor sum) målt ifølge EN 62841:

Værdi for vibration	a_h<3.6 m/s^2
	UsikkerhedK=1.5m/s2

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

TILTENKT BRUK

Denne motorsagen er designet for felling av trær, kvisting, kapping av trestammer, kapping av trebjelker, osv. Alle kutt skal være vinkelrett på fiberne. Dette produktet er bare beregnet på vedkutting.

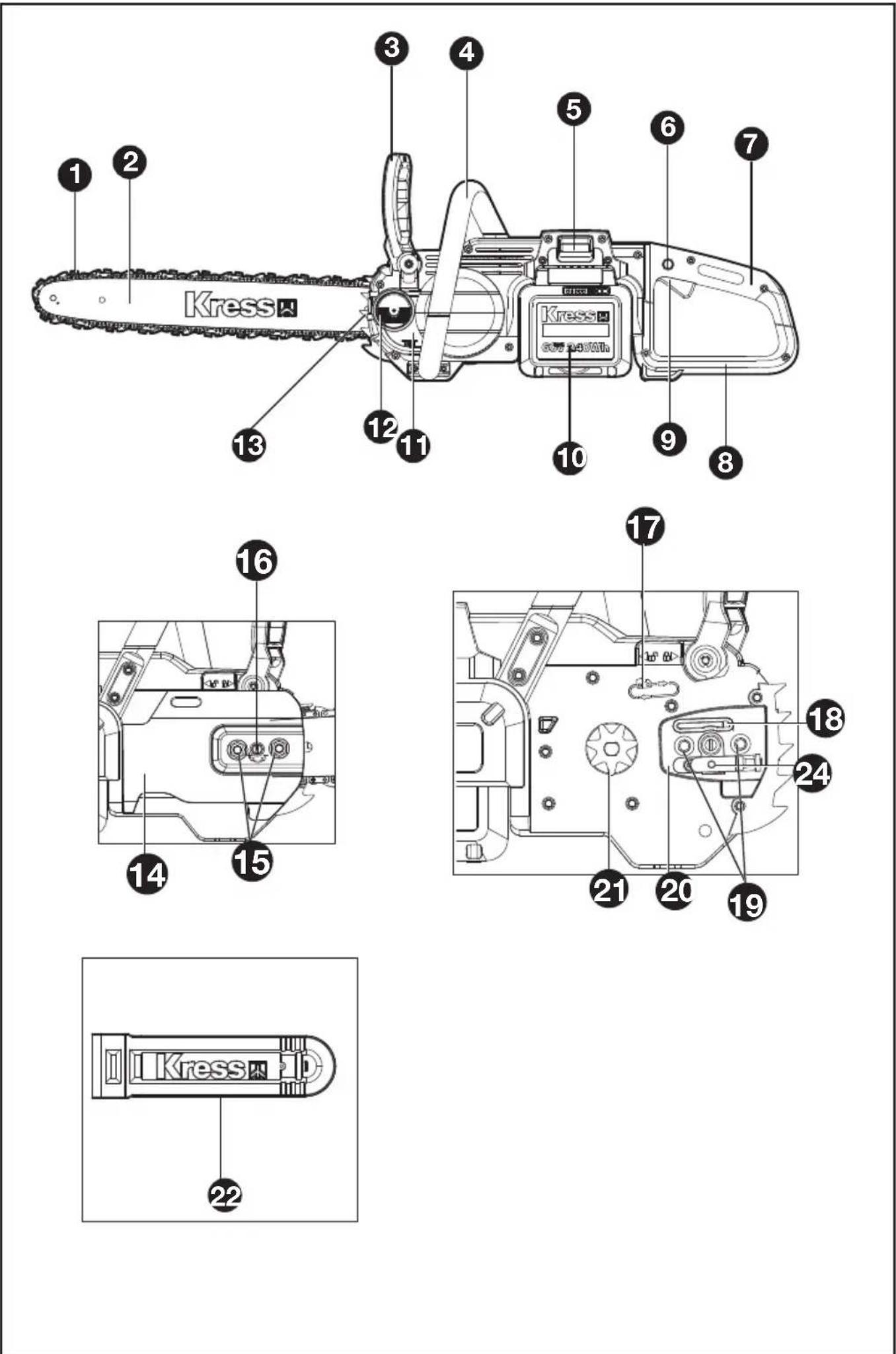

KOMPONENTLISTE

1. SAGKJEDE

2. SVERD

3. KJEDEBREMS (HÅNDVERN)

4. FREMRE HÅNDTAK

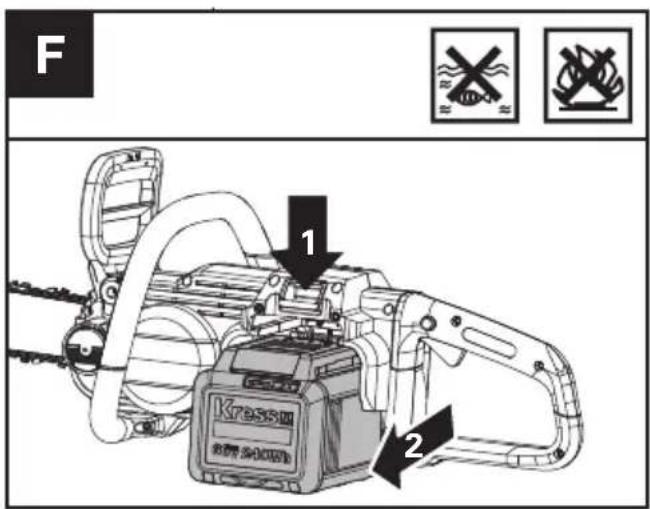

5. LÅS FOR BATTERIPAKKE

6. LÅS AV-KNAPP

7. BAKRE HÅNDTAK

8. BAKRE HÅNDTAK

9. AV/PÅ-BRYTER

10. BATTERIPAKKE *

11. OIJENIVÅVINDU

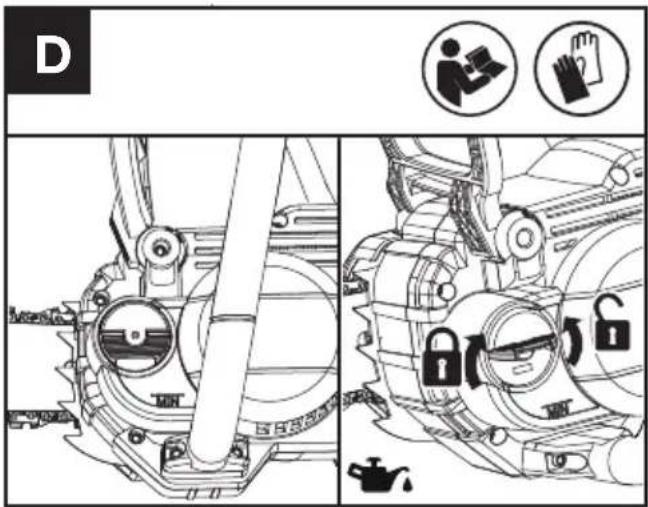

12. OLJETANKDEKSEL

13. BARKST∅TTE

14. DRIVDEKSEL

15. SEKSKANTMUTRE

16. KJEDESPENNINGSKRUE

17. KJEDERETNINGSSYMBOL

18. OJJEDYSE

19. TAPPER FOR SKINNEPLASSERING

20. SVERDFESTEPLATE

21. KJEDEHJUL

22. BESKYTTENLSESSKJEDE

23. SKIFTEN∅KKEL (SE FIG. A1)

24. KJEDESPENNINGSSTAPP

25. KJEDESPENNINGSHULL (SE FIG. A2)

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

ORIGINAL DRIFTSINSTRUKS PRODUKTSIKKERHET GENERELLE ADVARSLER FOR ELEKTROVERKT∅Y

ADVARSEL Les alle

sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET
a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Ikke bruk maskinen i regn eller under våte forhold. Det kan øke risikoen for elektrisk støt. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.
d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en

skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan

slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/ eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann,

eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

1) ADVARSLER FOR KJEDESAGER:

a) Hold alle kroppsdeler unna sagkjedet når sagen går. Forviss deg om at sagkjedet ikke berører noe før du starter sagen. Ved arbeid med kjedesagen kan ett øyeblikks uoppmerksomhet føre til at klær eller kroppsdeler kommer inn i sagkjedet.

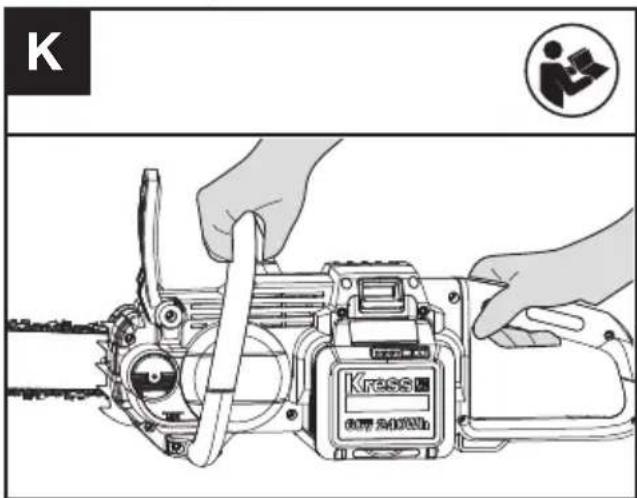

b) Hold kjedesagen fast i bakre håndtak med din høyre hånd og ta tak i fremre håndtak med venstre hånd. Hvis du holder kjedesagen fast i en annen arbeidsposisjon øker dette risikoen for skader og må derfor ikke brukes slik.
c) Hold verktøyet med en isolerende gripeoverflate når du utfører en operasjon der skjæreverktøyet kan komme i kontakt med skulte ledninger eller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldeler til verktøyet og operatøren for støt.
d) Bruk vernebriller og hørselvern. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Passende verneantrekk reduserer faren for skade på grunn av sponmateriell som flyr omkring og hvis sagkjedet berøres ved en feiltagelse.

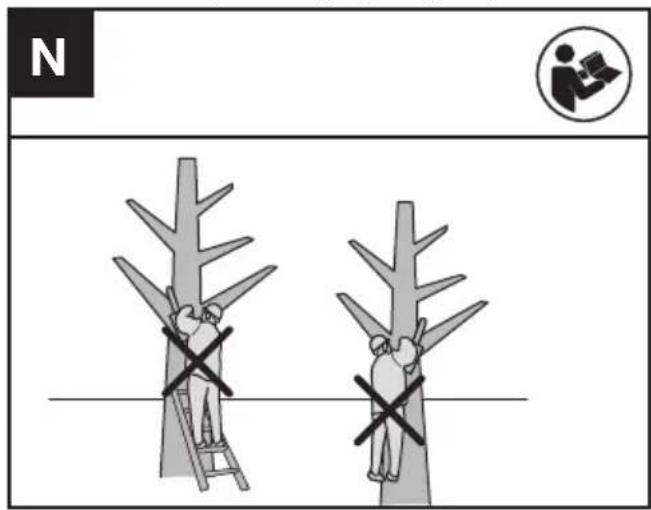

e) Ikke bruk motorsagen i et tre, på en stige, fra taket eller på ustabil støtte. Ved bruk av en kjedesag i et tre er det fare for skader.
f) Pass alltid på å stå stødig og bruk kjedesagen kun när du står på en fast, sikker og plan undergrunn. Glatt eller ustabil undergrunn kan føre til at du mister balansen og kontrollen over kjedesagen när du står på en stige.

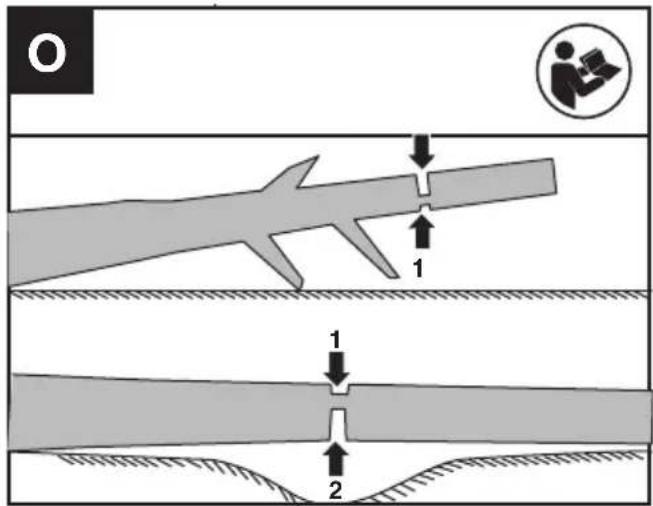

g) Når du sager en gren som står under spenning må du regne med at denne springer tilbake. Når spenningen i trefibrene frigjøres, kan den spente grenen treffe brukeren og/eller kjedesagen kan ikke lenger kontrolleres.
h) Vær derfor spesielt forsiktig ved saging av buskas og unge trær. Det tynne materialet kan komme inn i sagkjedet og slå mot deg eller få

deg ut av balansen.

i) Bær kjedesagen i fremre håndtak med stillestående sagkjede og bakoverpekende føringsskinne. Ved transport eller oppbevaring av kjedesagen må alltid vernedekselet settes på. Hvis kjedesagen brukes med omhu er det mindre sannsynlig at man kommer i kontakt med et løpende sagkjede.
j) Følg anvisningene for smøring, kjedestramming og utskifting av tilbehør. Et usakkyndig strammet eller smurt kjede kan enten revne eller øke risikoen for tilbakeslag.
k) Sag kun tre. Bruk kjedesagen kun til arbeider den er beregnet til – eksempel: Bruk ikke kjedesagen til saging av plast, murverk eller bygningsmaterialer som ikke er av tre. Hvis kjedesagen brukes til andre arbeider enn det den er beregnet til kan det oppstå farlige situasjoner.
I) Ikke prøv å felle et tre før du forstår risikoene og hvordan du kan unngå dem. Operatøren eller tilskuere kan bli alvorlig skadet ved felling av trær.
m) Følg alle instruksjonene når du fjerner materiale, lagrer eller vedlikeholder motorsagen. Forsikre deg om at bryteren er slått av og at batteripakken er fjernet. Uventet betjening av motorsagen mens du renser fastkjørt materiale eller under reparasjon kan føre til alvorlig personskade.
n) Anbefaling om at førstegangsbruker som et minimum skal øve på å skjære tømmerstokker på en saghest eller holder.
o) Anbefaling om å få skjerping og vedlikehold av sagkjedet utført av autoriserte serviceverksteder.

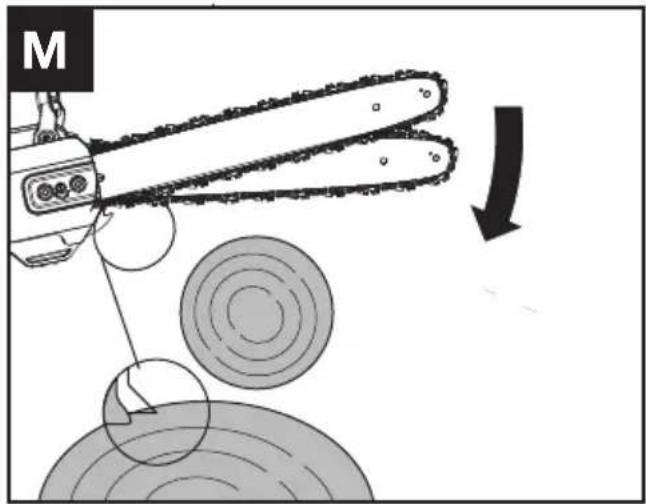

2) ÅRSAKER TIL TILBAKESLAG OG HVORDAN TILBAKESLAG KAN UNNGÅS:

Tilbakeslag kan oppstå når spissen på en føringsskinne berører en gjenstand eller hvis treet bøyer seg og sagkjedet klemmes fast i snittet.

En berøring med skinnespissen kan i noen tilfeller føre til en uventet reaksjon bakover, mens føringsskinnen slås oppover og i retning av brukeren. Ved fastklemming av sagkjedet på overkanten av føringsskinnen kan skinnen slå hurtig tilbake i retning av brukeren.

Hver av disse reaksjonene kan føre til at du mister kontrollen over sagen og eventuelt påfører deg alvorlige skader. Ikke stol utelukkende på sikkerhetsinnretningene som er innebygget i kjedesagen. Som bruker av en kjedesag bør du utføre visse tiltak for å kunne arbeide uten uhell og skader. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående:

a) Hold sagen fast med begge hendene, la tommelen og fingrene gripe godt rundt håndtakene på kjedesagen. Hold kroppen og armene dine i en stilling, der du kan stå imot tilbakeglasskreftene. Hvis man sørger for egnede tiltak, kan brukeren beherske tilbakeslagskreftene som oppstår. Slipp aldri kjedesagen.
b) Unngå unormale posisjoner og sag ikke over skulderhøyden. Slik unngås en uvilkårlig berøring av skinnespissen og kjedesagen kan kontrolleres bedre i uventede situasjoner.
c) Bruk alltid reserveskinner og sagkjeder som anbefales av produsenten. Gale reserveskinner og sagkjeder kan føre til at kjedet revner eller at det oppstår tilbakeslag.
d) Følg produsentens anvisninger om sliping og vedlikehold av sagkjedet. For lav dybdebegrensning øker tendensen til tilbakeslag.

RESTRISIKI

Selv med tiltenkt og korrekt bruk av redskapen finnes det alltid en restrisiko som ikke kan forebygges. Alt etter typen og konstruksjonen på redskapen kan følgende potensielle farer være aktuelle:

• Kontakt med ubeskyttede sagtenner på sagkjedet (kuttfare)
• Kontakt med det roterende sagkjedet (kuttfare)
• Uforutsett, plutselig bevegelse på styrestangen (kuttfare)
• Utkastede deler av sagkjedet (kuttfare / inntrengingsfare)
• Utkastede deler av arbeidsstykket
• Hudkontakt med oljen
• Tap av hørsel, hvis ikke påkrevd hørselsvern brukes under arbeidet

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og

oppsøk medisinsk hjelp.

f) Hold batteripakken ren og tørr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning når den ikke er i bruk.
j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta vare på den originale bruksanvisningen for fremtidig bruk.
o) Ta ut batteriene fra utstyret når det ikke er i bruk.
p) Kvitt deg med produktet på forsvarlig måte.
q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
r) Hold batteriet unna mikrobølger og høyt trykk.

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to betingelser:
(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio-eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:
- Reorienter eller flytt mottakerantennen.
- ∅k avstanden mellom utstyret og mottakeren.
- Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
- Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

TA VARE PÅ DISSE INSTRUKSJONENE

Instruksjoner angående riktige, grunnleggende teknikker for felling, kvisting og kapping 1. Felling av trær

Hvis to eller flere personer kutter og feller på samme tid, bør avstanden mellom de fellende og kuttende personene være på minst dobbel høyde av treet som felles. Ved felling av trær må man passe på at ingen andre personer utsettes for fare, ingen ledninger treffes og ingen materielle skader oppstår. Hvis et tre berører en strømledning, må elektrisitetsverket straks informeres.

Ved saging i helninger bør brukeren av kjedesagen oppholde seg ovenfor treet som skal felles, fordi treet antagelig kommer til å rulle eller skli nedover etter fellingen.

Før fellingen må man planlegge og eventuelt frigjøre en rømningsvei. Rømningsveien bør gå bakover og diagonalt til yttergrensen for forventet fallinje som illustrert på Bilde 1.

Før du begynner med fellingen må du ta hensyn til treets naturlige helning, posisjonen til store grener og vindretningen, for å kunne vurdere treets fallretning.

Smuss, steiner, løs bark, spikre, klemmer og tråd må fjernes fra treet.

2. Lage innsnitt

Innsnittet skal være 1/3 av treets diameter, vinkelrett på fallretningen som illustrert på Bilde 1. Utfør først det nedre vannrette innsnittet (W). Slik unngås det at sagkjedet eller föringsskinnen klemmes fast når du lager det andre innsnittet (X).

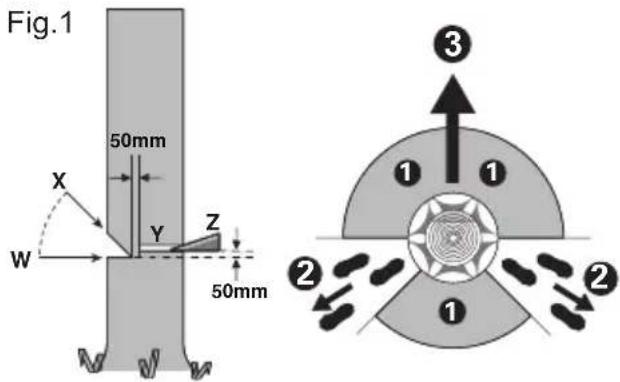

3. Lage fellesnitt

Lag fellesnittet fra baksiden (Y) minst 50 mm høyere enn det horisontale innsnittet som illustrert på Bilde 1. Utfør fellesnittet parallelt til det vannrette innsnittet. Sag fellesnittet kun så langt inn at det blir stående en kant igjen (fellelist) som kan fungere som hengsel. Kanten forhindrer at treet dreier seg og faller i gal retning. Ikke sag gjennom kanten.

Når fellesnittet nærmer seg kanten skal treet begynne å falle. Hvis det viser seg at treet muligens ikke faller i ønsket retning eller heller bakover og sagkjedet klemmes fast, må fellesnittet avbrytes og du må bruke kiler av tre, kunststoff eller aluminium (Z) til å åpne snittet og legge treet i ønsket fallelinje (③).

Når treet begynner å falle, må kjedesagen fjernes fra snittet, slås av, legges ned og du må forlate fareområdet via planlagt rømningsvei (2)Pass på grener som faller ned og at du ikke snubler. (Se figur 1)

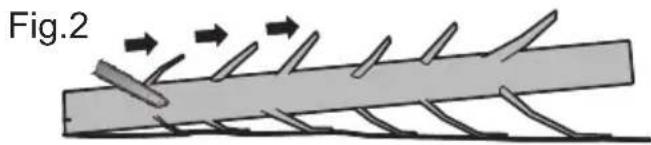

Dette vil si fjerning av grener på et felt tre. Ved grenskjæring må du la grener som peker nedover og som støtter treet først bli stående. Fjern de små kvistene i ett kapp som illustrert på Bilde 2. Grener som står under spenning skal sages ovenfra, for å unngå at sagkjedet klemmes fast.

Dette vil si oppdeling av det felte treet i avsnitt. Pass på å stå stödig og at kroppsvekten din er jevnt fordelt på begge føttene. Hvis det er mulig, skal stammen støttes av grener, bjelker eller kiler. Følg de enkle anvisningene for lett saging.

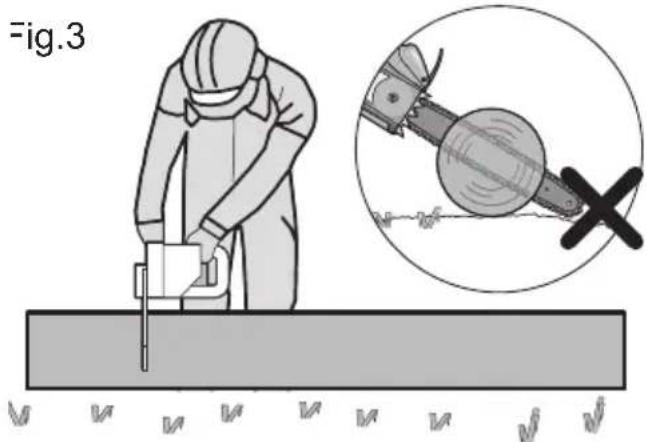

Når stokken har støtte langs hele lengden som illustrert på Bilde 3, kappes den fra toppen (overskjær), unngå kontakt med bakken da dette sterkt vil redusere kjedets skarphet.

Fig.3

Når stokken har støtte i en ende, som illustrert på Bilde 4, kuttes 1/3 av diameteren fra undersiden (underskjær) (1). Deretter gjøres avsluttende skjæret ved overskjæring (2) for å møte det første skjæret.

Fig.4

1 1/3 2 2/3

Når stokken støttes i begge ender, som illustrert på Bilde 5, kappes 1/3 av diameteren fra toppen (overskjær) (1). Deretter gjøres det avsluttende skjæret ved å underskjære (2) de nederste 2/3 for å møte det første kuttet.

Fig.5

1 1/3 2 2/3

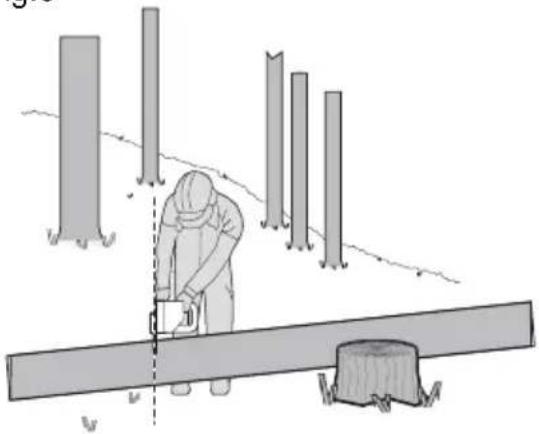

Når man kapper i en helning skal man alltid stå på oppoverbakke-siden av stokken, som illustrert på Bilde 6. For å beholde kontrollen i løpet av «gjennomsagingen» reduserer du presstrykket mot slutten uten å løsne det gode taket på håndtakene til kjedesagen. Pass på at sagkjedet ikke berører bakken. Etter skjæringen må man vente til sagkjedet står stille før man tar bort kjedesagen. Slå alltid av motoren på kjedesagen før du skifter fra tre til tre.

Fig.6

	For å redusere risikoen for personskade, må brukeren lese instruksjons-veiledningen
	ADVARSEL
	Bruk hørselsvern
	Bruk vernebriller
	Bruk støvmaske
	Bruk alltid to hender på kjedesagen.
	Vær forsiktig med tilbakeslag av motorsagen og unngå kontakt med spissen
	Bruk hjelm
	Bruk vernehansker

	Litium-ion-batteri. Dette produktet er merket med symbolet “samlet separat” med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Ikke brenn
	Batt Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Miljøvennlig avhending Gamle elektriske apparater må ikke avhendes sammen med restavfallet, men må avhendes separat. Avhending på felles innsamlingssted via privatpersoner er gratis. Eieren av gamle apparater er ansvarlige for å bringe apparatene til disse innsamlingsstedene eller til lignende innsamlingssteder. Med denne lille egeninnsatsen bidrar du til resirkulering av verdifulle råvarer og behandling av giftige stoffer.
	Låse opp
	Låse

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

MONTERING

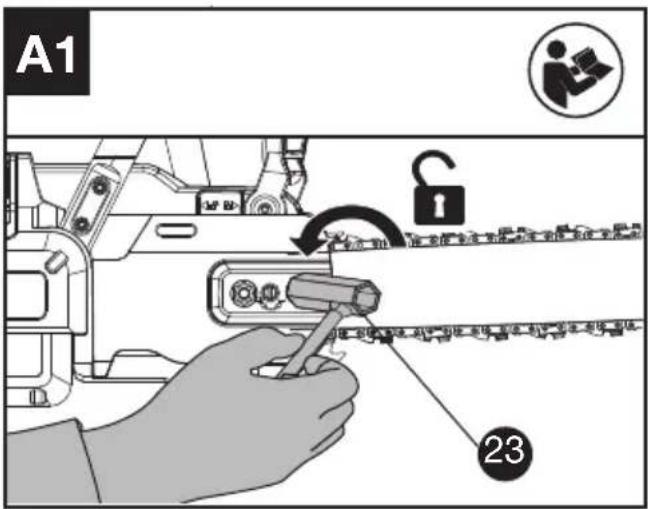

1. Pakk forsiktig ut alle delene. Fjern drivdekselet ved å vri sekskantmutrene mot klokken. (Se Fig. A1)

NOR

A1 23

1. Legg kjedesagen på en rett flate.
2. Bruk kun originale Kress kjeder eller de som anbefales for sagsverdet.
3. Skyv kjedet inn i sporet rundt skinnen. Sørg for at kjedet er i riktig kjøreretning ved å sammenligne det med kjedeikonet, eller referere til kjederetningssymbolet plassert på sagkroppen.
4. Monter kjedet på drivkjedehjulet, slik at de to tappene for skinneplassering på skinneputen passer inn i kilesporet til åpningen på skinnen. Sørg for at kjedestrammingshullet passer på kjedespenningstappen. (Se fig. A2).

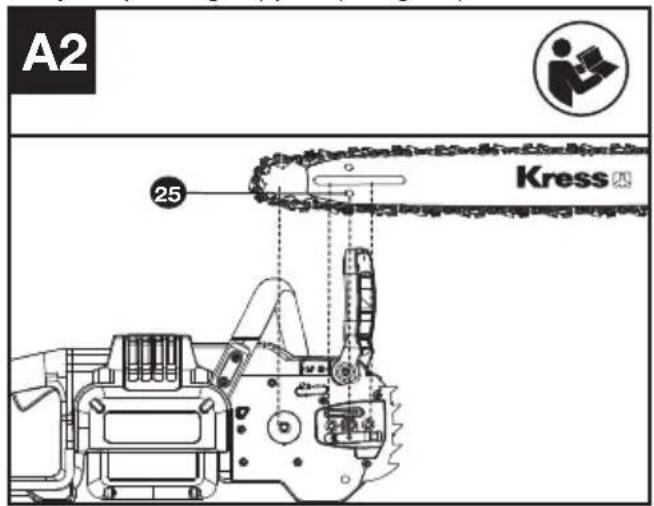

A2 25 Kress

1. Forsikre deg om at alle deler sitter ordentlig og

at kjede- og styrestangen er justert i forhold til hverandre. Kontroller at drivleddene er helt på plass i drivhjulet (Se figur A3), unngå kjedeknekk som vist i fig. A4. Hvis en knekk oppstår, løft opp kjedet på ledesverdet rett foran knekken og dra strekk kjedet ut.

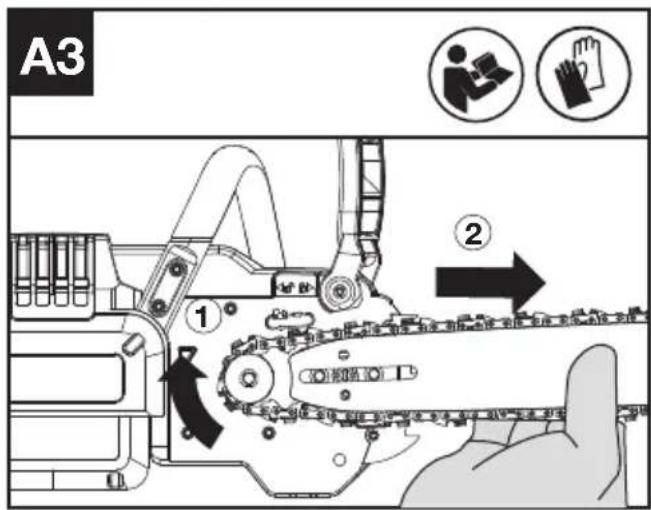

A3 ① ②

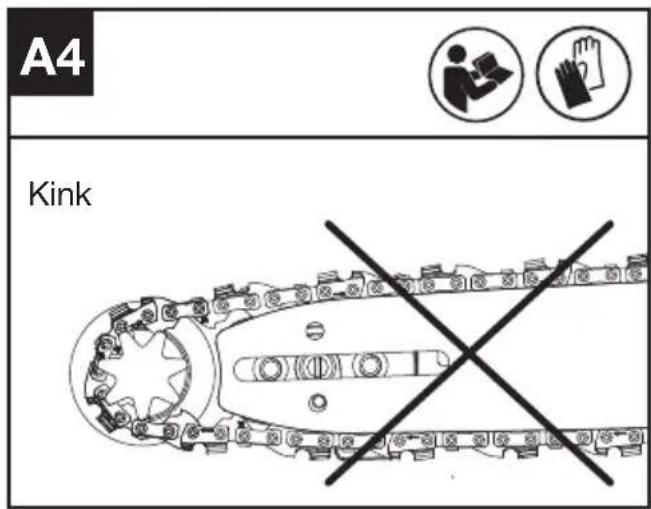

A4 Kink

ADVARSEL: Kjedet skal rotere fritt og ikke ha knekker.

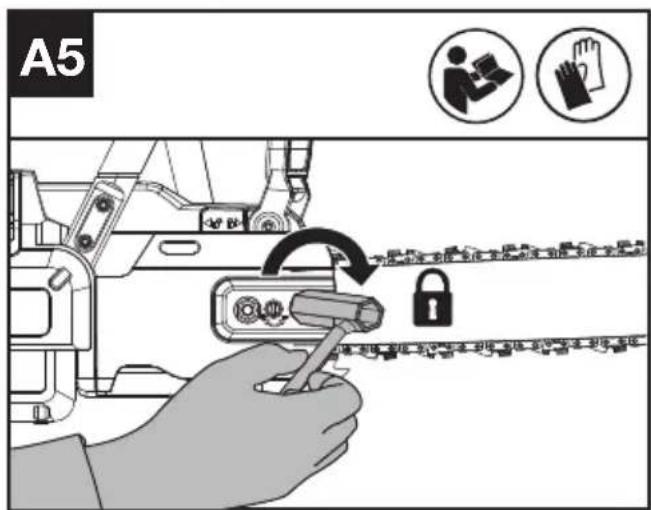

1. Monter drivdekselet og stram det ved å vri sekskantmutrene med klokken til det er litt stramt.. (Se Fig. A5)

A5

ADVARSEL: Kjedet er ikke strammet til ennå. Tilstramming av kjeden beskrives under "Stramming av kjede". Kjedet må nå

inspiseres for å sikre at det er korrekt strammet.

1. Løsne mutterne på føringsdekselet med en skiftenøkkel som vist i fig. A1. Men husk å ikke fjerne dekselet.
   2 Løft kjededekselet til skinnen og vri strammeskruen med en skiftenøkkel med klokken. Stram strammeskruen til kjedet er riktig strammet og fortsatt kan bevege seg lett (se fig. B&C)
2. Stram mutterne på drivdekselet med en skiftenøkkel som vist i A5 til de sitter godt.
3. Dobbeltsjekk stramming satt av kjedestrammeskruen. Riktig stramming i kjedet nås når kjedet kan heves omtrent halvveis fra drivlinkdybden fra sverdet på midten. Dette skal gjøres ved å bruke en hånd for å heve kjedet mot vekten av maskinen.

MERK: Kjedet strekker seg mens du skjærer og mister riktig spenning. Når kjedet løsner, skrur du av sekskantmutrene helt eller dreier sekskantmutrene tre hele omdreininger mot klokken. Stram deretter kjedet på nytt og stram sekskantmutrene for å tilbakestille kjedespenningen ordentlig ved å gjenta trinn 1–4 nevnt ovenfor.

ADVARSEL:

• Fjern batteriet fra verktöyet før justering av sagekjedespenning.
• Skjærekantene på kjedet er skarpe. Bruk vernehansker nå du håndterer kjedet.
• Sørg alltid for riktig stramming av kjedet. Et for løst kjede kan øke risikoen for tilbakeslag. Et for løst kjede kan hoppe ut av kjedesporet. Det kan skade brukeren og kjedet. Et løst kjede kan føre til at kjedet, sverdet og tannhjulene slites fortere.

MERK: Kjedet er riktig strammet når det kan løftes ut av sagsverdet og drivleddene er innenfor sporet på sagsverdet.

KJEDESM∅RING (Se figur D)

VIKTIG: Kjedesagen leveres ikke fylt med sagkjedeolje. Det er viktig at den fylles med olje før bruk. Bruk aldri motorsagen uten skinne og kjedeolje eller la tanken bli tom, siden dette vil føre til omfattende skade på produktet. MERK: Levetiden og skjæreytelsen til kjedet er avhengig av optimal smøring. Derfor smøres sagkjedet automatisk med sagkjedeolje under drift.

PÄFYLLING AV OLJETANKEN:

ADVARSEL: Fjern batteripakken før oljetanken fylles.

1. Sett kjedesagen med oljetankdeksel oppover på et egnet underlag.
2. Rengjør området rundt oljepåfyllingslokket med en klut og skru av lokket ved å vri det mot urviseren.
3. Fyll stang- og kjedeolje til beholderen er full.
4. Pass på at det ikke kommer smuss inn i oljetanken, monter på igjen oljepåfyllingslokket og stram ved å vri til for hånd med urviseren.

Det er viktig å bruke stang og kjetting smøremiddelet (ikke inneholder) som den er formulert for å fungere i et bredt temperaturområde uten fortynning. Ikke bruk skitne oljer som brukes eller på annen måte er

forurenset. Det kan oppstå skader på en stang eller kjetting.Ved bruk av ikke godkjent olje mister garantien sin gyldighet.

Må ikke svelges. Ved svelging, kontakt lege umiddelbart. Oppbevares utilgjengelig for barn. Oppbevares beskyttet mot varme eller åpen flamme.

KONTROLL AV OLJE-AUTOMATIKKEN

Funksjonen til den automatiske kjedesmøringen kan kontrolleres ved å slå på sagen og holde spissen I retning av en kartong eller et papir på bakken. Hvis det da vises et stadig større oljespor, arbeider olje- automatikken feilfritt. Hvis det til tross for full oljetank ikke vises et oljespor, les «Feilsøking» eller gå til Kress -kundeservice..

MERK: Det kan ta en lengre periode (1 minutt +) før pumpen fylles når den er ny eller etter at sagen ikke har vært i bruk på en lengre periode.

FORSIKTIG: Ikke berør bakken med kjedet. Sørg for en sikkerhetsavstand på 15 cm.

TESTE KJEDESAGEN OG BATTERIET F∅R DRIFT

Kontrollere kontrollene Gasslåsknapp og gassutløser

1. Fjern batteriet.
   2 Prøv å trykke på gassutløseren. Hvis gassutløseren kan trykkes inn, er gasslåsknappen defekt. Slutt å bruke motorsagen og kontakt serviceagenten.
2. Hold og trykk inne gasslåsknappen først, og trykk deretter på gassutløseren.
3. Slipp gassutlöseren og gasslåsknappen. Hvis gå eller gasslåsknappen setter seg fast og ikke kan springe tilbake til sin opprinnelige posisjon. Slutt å bruke motorsagen og kontakt serviceagenten.

ANVENDELSE

F∅R DU BRUKER DITT OPPLADBARE VERKT∅Y

ADVARSEL: Laderen og batteripakken er spesifikt laget for å brukes sammen. Ikke

bruk andre batteripakker eller ladere. La aldri metallgjenstander komme inn i laderen eller batteripakken. Dette kan føre til en elektrisk feil som kan være farlig.

Batteriladeren som leveres er tilpasset Li-ion batteriet i maskinen. Ikke bruk noen annen lader.

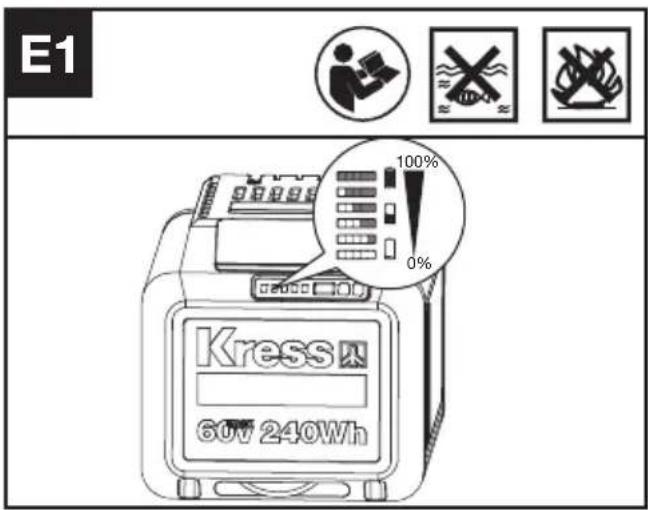

KONTROLLERE BATTERILADINGEN (SE FIGUR E1)

E1 Kress 60V 240Wh 100% 0%

Før du begynner eller etter bruk, trykker du på strømtestknappen på batteripakken for å sjekke batterikapasiteten.

MERK: Fig. E1 gjelder bare for batteripakken med batterilampen tent.

Merknader	LED-lys Batteritilstand
Fem grønne lys lyser.		80% ≤ batterinivå ≤ 100%
Fire grønne lys lyser.		60% ≤ batterinivå < 80%
Tre grønne lys lyser.		40% ≤ batterinivå < 60%
To grønne lys lyser.		20% ≤ batterinivå < 40%
Et grønt lys lyser.		10% ≤ batterinivå < 20%
Et grønt lys blinker.		0% ≤ batterinivå < 10%

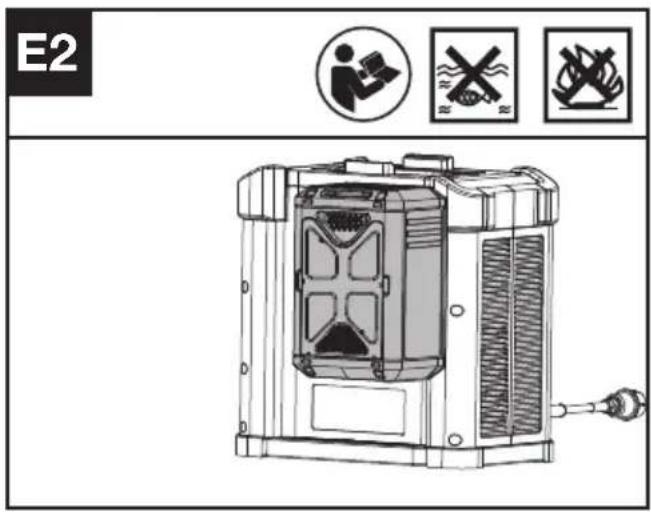

LADING AV BATTERIPAKKEN (SE FIGUR E2)

Li-ion batteriet er beskyttet mot dyp utladning. når batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets. Batteriet må lades opp helt før første klipp.

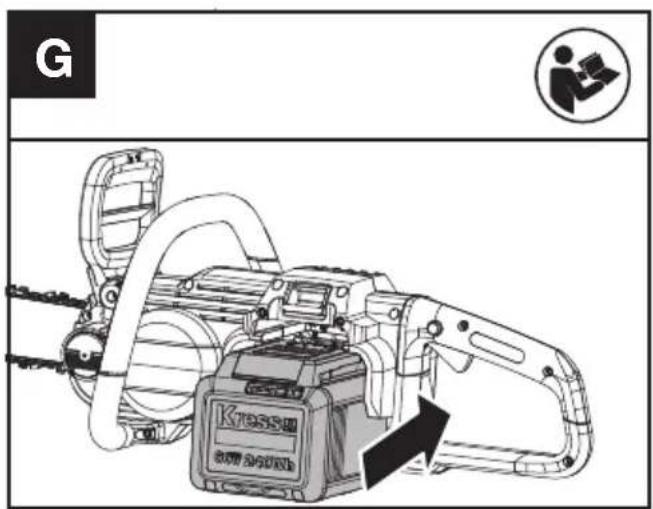

FJERNING ELLER INSTALLERING AV BATTERIPAKKE (SE FIGUR F. G)

F 1 2

G K7358 R00 3400A

Trykk på utløserknappen for batteripakken for å fjerne batteripakken fra verktøyet. Etter lading setter du batteripakken inn i batteriporten. Det er tilstrekkelig å skyve med et lett trykk. Kontroller for å se om batteriet sitter fast.

MERK: Når du fjerner batteripakken, hold den fast for å unngå å miste den og forårsake skade.

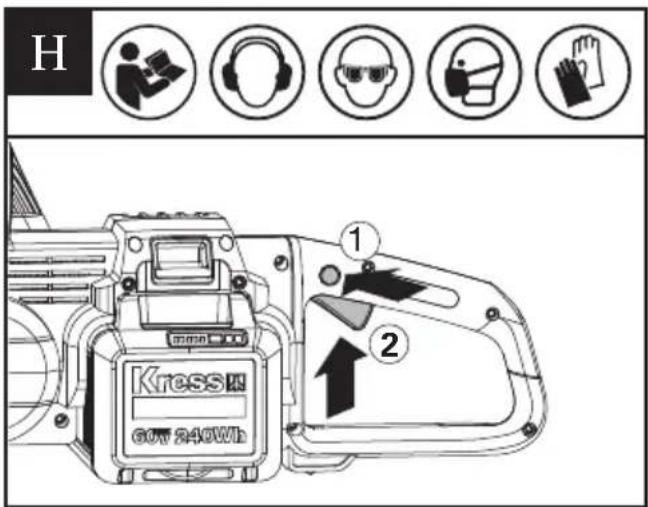

BRUKSVEILEDNING (SE FIGUR H)

H Kressi 60V 240Wh ① ②

ADVARSEL: Sjekk batteripakken før du bruker det batteridrevne verktøyet ditt. Bruk kun den batteripakken som er oppført i tilbehørseksjonen.

Trykk på gasslåsknappen og deretter på gassutløseren helt og hold i denne posisjonen for å slå på verktøyet. Låseknappen for gassen kan nå slippes Hvis sagen ikke fungerer, se informasjon om KJEDEBREMSESPAK nedenfor. Slipp gassutløseren for å slå av.

Kjedebremsen er en sikkerhetsmekanisme som aktiveres via den fremre håndbeskyttelsen när tilbakeslag oppstår. Kjedet stopper umiddelbart. Følgende funksjonssjekk skal utføres med jevne mellomrom. Trekk håndbeskyttelsen mot brukeren (posisjon ① for å deaktivere kjedebremsen. For å aktivere kjedebremsen, skyv den fremre håndbeskyttelsen fremover (posisjon ②).

MERK:

montert riktig og har fullt oppladede batterier, bør du kontrollere at bøylen for kjedebremsen er i riktig posisjon (posisjon ①

2.*Når kjedebremsen er aktivert, skal sagkjedet stoppe umiddelbart. Hvis sagkjedet ikke stopper eller tar tid å bremse ned, må du slutte å bruke motorsagen og kontakte serviceagenten.

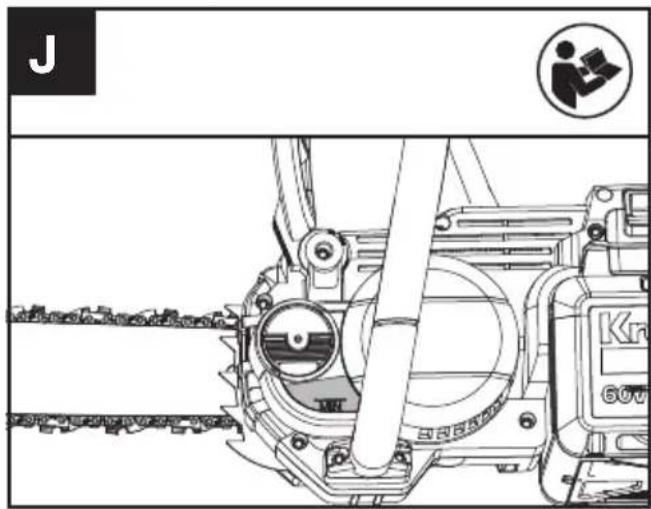

ARBEID MED KJEDESAGEN

VIKTIG: Er oljetanken fylt? Kontroller oljenivåindikator før arbeidet påbegynnes og med jevne mellomrom i løpet av arbeidet (Se figur J). Fyll på olje når oljenivået har nådd underkanten av vinduet. Påfyllingsmengden er tilstrekkelig for ca. 12 minutters bruk, avhengig av pausene og arbeidets intensitet. Kjedespenningen må kontrolleres med 10-minutters mellomrom under sagingen.

(1) Sett batteripakken inn i maskinen.
(2) Sørg for at delen av kubben som skal kuttes ikke ligger på bakken. Hvis stokken du skjærer ligger på bakken, må du ikke skjære helt gjennom og la kjedet komme i kontakt med jorda. Plasser stokken annerledes for det endelige skillekuttet.
(3) Bruk begge hender til å gripe sagen. Bruk alltid venstre hånd til å gripe det fremre håndtaket, og høyre hånd til å gripe det bakre håndtaket. Bruk et fast grep. Tommel og fingre må gripe rundt saghåndtakene. (Se figur K)

K Kress 600-2400Hz

(4) Sørg for at du har godt fotfeste. Hold føttene en skulderbredde fra hverandre. Fordel vekten din jevnt på begge føttene.
(5) Når du er klar til å kutte, trykker du gasslåsknappen helt inn med høyre tommel og klemmer på avtrekkeren. Dette vil slå på sagen. Hvis du slipper utlöseren vil det slå av sagen. Sørg for at sagen går i full hastighet før du starter et kutt.
(6) Når et kutt startes plasseres det bevegende kjedet sakte mot treet. Hold sagen godt på plass for å unngå mulige hopp eller sidelengs bevegelse av sagen.
(7) Før sagen ved å bruke lett trykk med venstre underarm og ikke bruk for mye kraft på sagen. La sagen gjøre jobben sin. Motoren vil overbelastes og kan brenne ut. Det vil gjøre jobben bedre og tryggere med den hastigheten den ble designet for.
(8) Fjern sagen fra et kutt mens sagen går i full hastighet. Stopp sagen ved å slippe gassutlöseren. Sørg for at kjedet har stoppet før du setter ned sagen.
(9) ∅v deg på forkastede kubber i et sikkert arbeidsområde til du håndterer det, og kan sage med enkelhet, med en jevn bevegelse og en stødig kuttehastighet.

Sikkerhetsinnretninger for tilbakeslag på denne sagen

Denne sagen har et lav-tilbakeslagskjede og en styrestang med redusert tilbakeslag. Begge innretningene reduserer sjansen for tilbakeslag. Imidlertid kan tilbakeslag fremdeles skje med denne sagen.

Følgende steg vil redusere risikoen for tilbakeslag.

• Bruk begge hender til å gripe sagen når sagen kjører. Bruk fast grep. Tommel og fingre må gripe rundt saghåndtakene.
• Ha alle sikkerhetsinnretninger på plass på sagen. Sørg for at de fungerer korrekt.
• Ikke forstrekk deg eller kutt over skulderhøyde.
• Ha godt fotfeste og balanse til alle tider.
• Stå litt til venstre for sagen. Dette hindrer kroppen din fra å være i direkte linje med kjedet.
• Ikke la ledeskinnens nesetupp berøre noe när kjedet beveger seg.

- Forsøk aldri å kutte gjennom to kubber samtidig. Kutt kun en kubbe av gangen.

- Ikke begrav styrestangens nese eller prøv på styrtekutt (bore inn i tre med styrestangens nese). Denne typen kutting er kun for godt opplærte fagfolk.

- Vær oppmerksom på forflytning av tre eller andre krefter som kan klemme kjedet.

- Bruk ekstrem forsiktighet når du går inn i et tidligere kutt.

- Bruk kun kjedet med lavt tilbakeslag og ledeskinnen som ble levert med denne motorsagen eller anbefales som erstatning.

- Bruk aldri et slovt eller løst kjede. Hold kjedet skarpt med korrekt spenning.

HVORDAN BRUKE SAGEN TRYGT

1. Bruk kjedesagen kun när du står stödig.

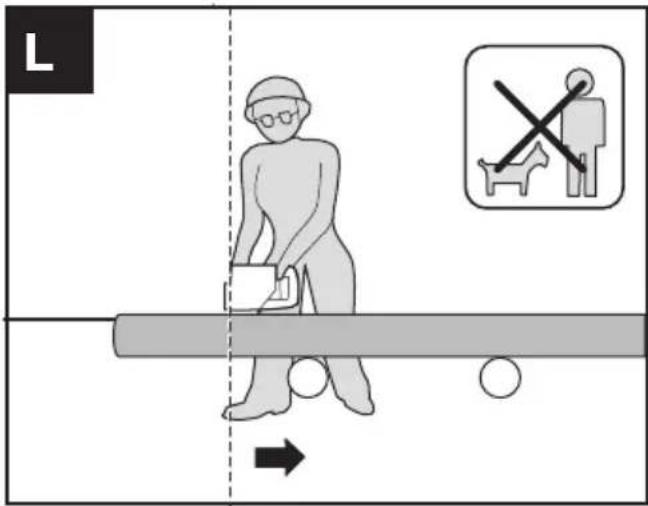

2. Hold kjedesagen noe til høyre for din egen kropp. (Se figur L).

L →

1. Kjedet må være i full fart før det berører veden.
2. Bruk barkstøtte for å sikre sagen på treverket før du begynner å kappe.
3. Bruk om nødvendig støtfangernaglene som et løftepunkt mens du kutter. (Se Fig. M)

M

1. Bruk kjedesagen aldri med utstrekte armer. Ikke forsøk å sage på dårlig tilgjengelige steder eller mens du står på en stige. (Se figur N)

N

Bruk aldri motorsagen over skulderhøyde.

SAGING AV TRE UNDER SPENNING (SE FIGUR O)

ADVARSEL: Ved kutting av en gren som er under spenning må ekstrem forsiktighet utvises. Vær oppmerksom på at treet kan hoppe tilbake. Når spenningen i treet frigjøres, kan grenen hoppe tilbake og treffe operatøren, og føre til alvorlig skade eller død.

Hvis trestammen ligger mot noe på begge sider, må du først skjære ovenfra (1) gjennom en tredjedel av stammens diameter (dragende) og deretter kappe stammen nedenfra (2) på samme stedet, for å unngå splintring og fastklemming av sagen. Unngå da at sagkjedet har kontakt med bakken. Hvis trestammen kun ligger mot noe på én side, må du først skjære nedenfra (1) og oppover gjennom en tredjedel av stammens diameter (skyvende) og deretter kappe stammen ovenfra (2) på samme stedet, for å unngå splintring og fastklemming av sagen.

Ved kapping av korte seksjoner (for eksempel ved), er det normalt ikke nødvendig å utføre underbukkuttet når stokken er støttet i den ene enden.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20°C\~45°C(-4°F\~113°F). Anbefalt omgivelsestemperatur for ladesystemet under lading er -5°C\~45°C (23°F\~113°F).

Påminnelse om lav temperaturbruk:

For å garantere optimal ytelse og opprettholde levetiden til batterisystemet, må du sørge for at batteriet har normal romtemperatur før du starter arbeidet under kalde forhold.

TRANSPORT

Transportere motorsagen

1. Slå av motorsagen og ta ut batteriet.
2. Når du transporterer motorsagen for hånd, hold forsiden av motorsagen for å sikre at maskinen er parallell med bakken.
3. Når du transporterer motorsagen i et kjøretøy, må du feste og posisjonere den for å forhindre bevegelse eller skade.

Transportere batteriet

1. Sørg for at batteriet er i en sikker tilstand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. De medfølgende Li-lon-batteriene er underlagt kravene i lov om farlig gods. Transporter kun batterier når batterihuset er uskadet. Pakk inn batteriene slik at de ikke kan bevege seg rundt i emballasjen.

Følg vedlikeholdsinstruksjonene i denne manualen. Korrekt rengjøring av sag samt kjede- og styrestangsvedlikehold kan redusere sjansene for tilbakeslag. Inspiser og vedlikehold sagen etter hver bruk. Dette vil øke levetiden for sagen din. Når den ble våt i regnet under drift, bør maskinen og batteripakken tørkes før lagring eller lading.

MERK: Selv med korrekt kvessing kan risikoen for tilbakeslag øke ved hver kvessing.

VEDLIKEHOLD OG LAGRING AV MOTORSAG

1. Fjern batteripakken fra sagen.
   • Når den ikke er i bruk
   • Før flytting fra et sted til et annet
2. Før vedlikehold
3. Før bytte av tilbehør eller ekstrautstyr, som sagkjede og styrestang.
4. Inspiser motorsagen før og etter hver bruk. Kontroller sagen nøye hvis vern eller andre deler har blitt skadet. Kontroller for skade som kan påvirke operators sikkerhet eller drift av sagen. Kontroller for innretting eller binding av bevegelige deler. Kontroller for ødelagte eller skadde deler. Ikke bruk motorsagen hvis skade påvirker sikkerhet eller drift. Få skade reparert ved autorisert servicesenter.
5. Vedlikehold motorsagen godt.
6. Hold kjedet skarpt, rent og smurt for bedre og tryggere ytelse.
7. Følg stegene i denne manualen for å kvesse kjedet.
8. Hold håndtak tørre, rene og frie for olje og smørefett.
9. Hold alle skruer og mutrer stramme.
10. Ved vedlikehold må det bare brukes originale reservedeler.
11. Når motorsagen ikke er i bruk, må den alltid lagres
12. på et høyt eller låst sted, utenfor barns rekkevidde
13. på et tört sted
    • Med sverd- og kjedebeskyttelsen satt på

Stangvedlikehold

For å maksimere stang levetid, anbefales følgende stangvedlikehold.

Stangskinnene som fører kjedet bør rengjøres før lagring av verktøyet, eller hvis stang eller kjede er skittent.

Skinnene bør rengjøres hver gang kjedet fjernes.

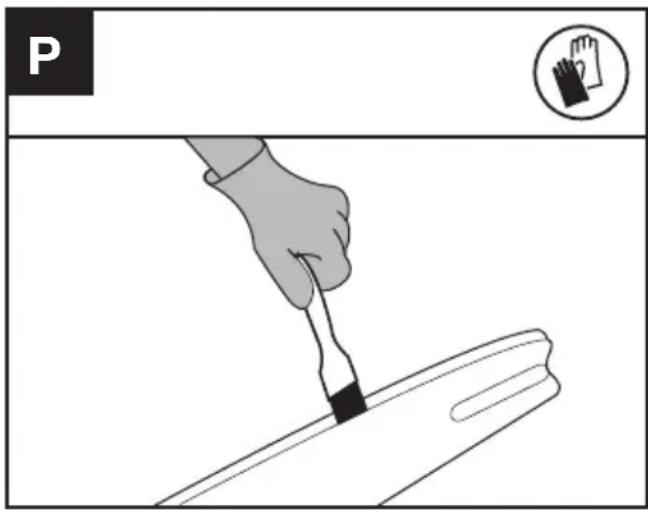

FOR Å RENGJ∅RE STANGSKINNENE:

P

1. Fjern drivdekselet og skinnen og kjedet. (se avsnitt MONTERING)
2. Bruk en stålbørste, skrutrekker eller lignende passende verktøy til å fjerne rester fra skinnene på stangen. (Se figur P)
3. Sørg for å rengjøre oljekanaler grundig

• Sagen kutter til en side eller i vinkel.
• Sagen må tvinges gjennom kuttet.
• Utilstrekkelig tilførsel av olje til stangen og kjedet.

Kontroller tilstanden på styrestangen hver gang kjedet kvesses. En slitt styrestang vil skade kjedet og gjøre kutting vanskelig.

Etter hver bruk, og med enheten koblet fra strømkilden, fjernes all sagmugg fra styrestangen og styrehullet.

Bruk en flatfil til å gjenopprette kvadratiske kanter og sider när skinnetoppen er ujevn.

Fil skinnekanter og sidevinkel

Slitt spor
Korrekt spor

Bytt ut styrestangen när sporet er slitt, styrestangen er bøyd eller sprukket, eller när overdreven oppvarming eller avskraping av skinnene inntreffer. Hvis erstatning er nødvendig, må det kun brukes styrestangen spesifisert for din sag i reservedelslisten eller på merket plassert på motorsagen.

UTSKIFTING/SNUING AV SAGKJEDET OG SVERDET

Skift kjedet når knivene er for slitte til å files eller når kjedet stanser. Bruk kun erstatningskjede som er nevnt i denne håndboken. Inspiser sagsverdet før filing av kjedet. Et slitt eller skadet sagsverd er farlig. Et slitt eller skadet sagsverd vil skade kjedet. Det vil også gjøre kappingen tyngre.

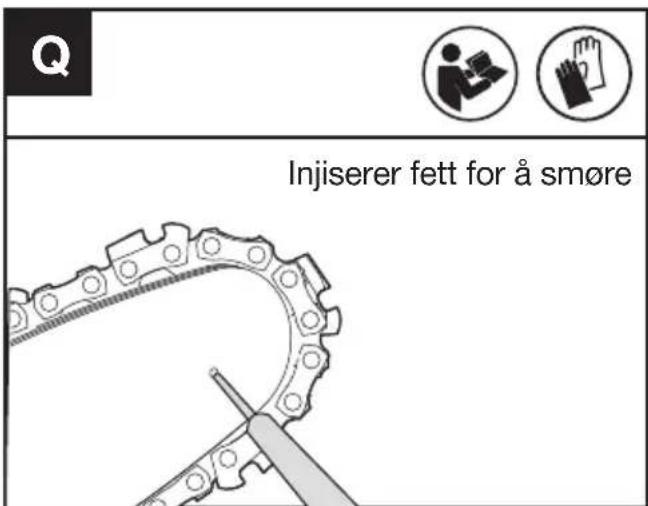

SM∅R KJEDEHJUL

ADVARSEL: Bruk kraftige hansker när det utføres vedlikehold eller service på dette verktøyet

Fjern alltid batteripakken fra sagen før utføring av service eller vedlikehold på dette verktøyet.

MERK: Det er ikke nødvendig å fjerne kjedet eller stangen ved smøring av kjedehjulet

1. Rengjør stangen og kjedehjulet.
2. Bruk en fettpresse og før spissen på pressen inn i smørehullet og sprøyt inn fett til det vises på den ytre kanten av kjedehjulets spiss. (Se figur Q)

Injiserer fett for å smøre

1. For å rotere kjedehjulet frigjøres kjedestopperen, og kjedet dras for hånd til den usmurte siden av kjedehullet er innrettet med smørehullet. Gjenta smøreprosedyren.

SLIPING AV SAGKJEDET

ADVARSEL: Fjern batteripakken fra sagen før vedlikehold. Alvorlig skade eller død kan inntreffe fra elektrisk støt eller

kroppskontakt med kjedet i bevegelse.

E ggene på kjedet er skarpe. Bruk vernehansker ved håndtering av kjedet.

Hold kjedet skarpt. Sagen din vil kutte raskere og tryggere. Et sløvt kjede vil medføre overdreven slitasje på kjedehjul, styrestang og motor. Hvis du må tvinge kjedet inn i treet, og kutting kun lager sagmugg med få store biter, er kjedet sløvt.

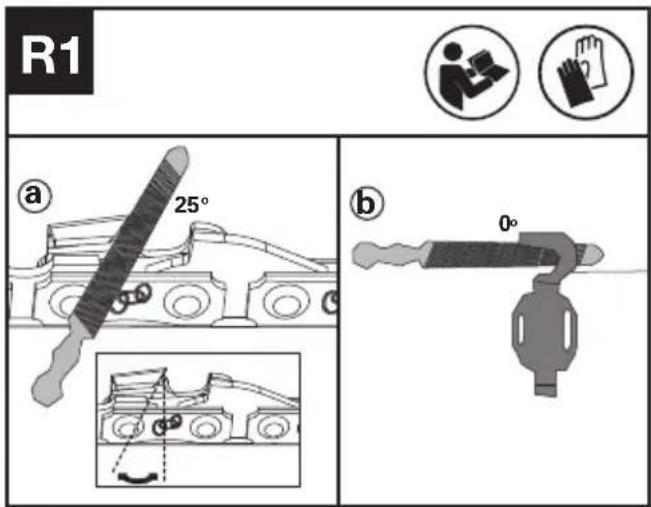

1. Vær oppmerksom på følgende trinn før sliping: (Se Fig R1)

a:Filingsvinkel; b:filposisjon.

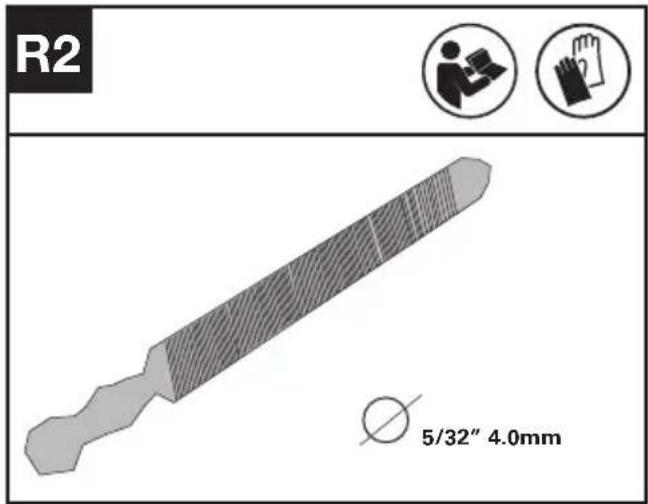

1. Klargjør en rund fil for å kvesse kutteren. (Se fig. R2). Merk: Klem skinnen godt fast i en skrustikke før du sliper kjedet. Pass på at kjedet ikke «napper» og kan bevege seg fritt på skinnen. Kontroller at kjedet er skikkelig strammet. (Se avsnittet «Kjedestramming»).

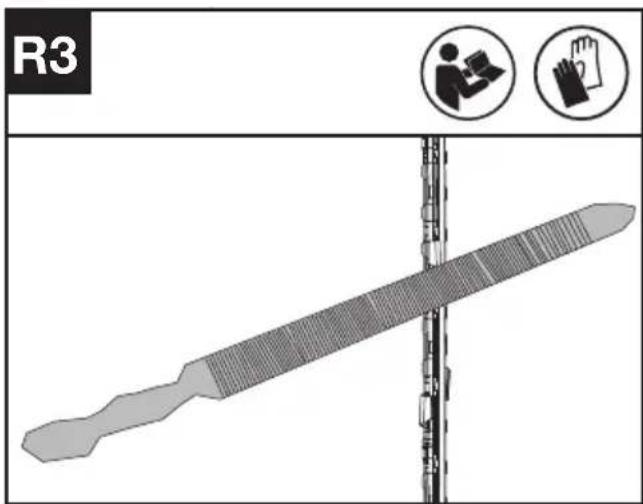

1. Slip kutterne med fil fra innsiden av skjæretennene mot utsiden av kjedet. (Se fig. R3).

R3

1. Fil alle kutterne på den ene siden av skinnen.
2. Snu motorsagen og fil alle kutterne på motsatt side.

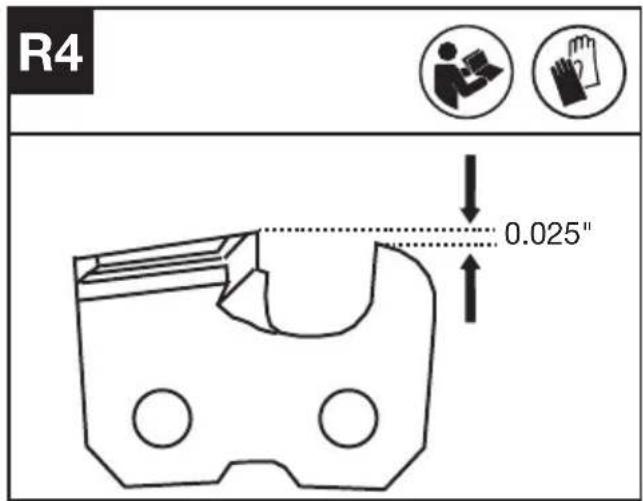

3. Sørg for at lengden på alle skjæretennene er like. For å sikre effektiv, sikker og jevn skjæring, files dybdemålerens høyde til 0,65 mm (0,025"). Pass på at forkanten på dybdemåleren er avrundet. (Se fig. R4)

Det anbefales å ikke bruke motorsagen med batterisele av hensyn til sikkerheten for deg selv.

RENGJ∅RING

1. Slå av motorsagen og ta ut batteriet.
2. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i mildt vaskemiddel.
3. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.
4. Ikke spray vann på motoren og elektriske komponenter.
5. Ikke rengjør maskinen med et trykkvaskeaggregat.

OPPBEVARING

1. Fjern batteripakken fra motorsagen før lagring.
2. Oppbevar motorsagen og batteriet på et tørt og sikkert sted som er utilgjengelig for barn og andre uvedkommende. Fjern kutteredskapen hvis den ikke skal brukes på lang tid. \
3. Oppbevar batteriet kun innenfor et temperaturområde mellom 41 °F (5 °C) og 77 °F (25 °C). La for eksempel ikke batteriet ligge i bilen om sommeren.
4. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt. Hvis dette ikke identifiserer og retter opp problemet, kontakt din forhandlerservice.

ADVARSEL: SLÅ AV MASKINEN OG FJERN BATTERIET F∅R FEILS∅KING.

Symptomer Mulig årsak Utbedring
Kjedesagen fungerer ikke.	Lav batterilading.Kjedebremsen er ikke i riktig posisjon.	Lade begge batteripakkene.Sjekk at kjedebremsen befinner seg i posisjon1. Se KJEDEBREMS for flere detaljer.
Kjedesagen arbeider	Det brukes for mye press under sagingen.Sagen kjører ikke på full hastighet.OveropphetingEkstern løskontakt.Intern løskontakt.Defekt gassutløser.	Bruk relativt mindre press under sagingen.Sett sagen på et kjølig, ventilert sted for å kjølesGå til et – serviceverksted.Gå til et – serviceverksted.Gå til et – serviceverksted.
intermitterende.	Ingen olje i oljetanken.Tettet oljeutløpskanal.	Fyll på olje.Gjør oljeutløpskanalen fri.
Tilbakeslagsbremse/startbremse	Problem med koblingsmekanisme i fremre håndbeskyttelse.	Gå til et serviceverksted.
Varmt kjede/føringsskinne.	Ingen olje i oljetanken.Tettet oljeutløpskanal.For høy kjedespenning.Butt kjede.	Fyll på olje.Gjør oljeutløpskanalen fri.Innstill kjedespenningen.Slip eller skift ut kjedet.
Kjedesagen hugger,vibrerer eller sager ikke riktig.	Butt kjede.Slitt kjede.Sagtennene peker i gal retning.For løs kjedespenning.	Slip eller skift ut kjedet.Utskifting av kjedet.Monter sagkjedet på nytt med tennene i korrekt retning.Innstill kjedespenningen.

BATTERI

Type KC300 KC300.X (3 - betegnelse på utstyr, representativt for kjedesag)

	KC300 KC300.X**
Merkespenning	60 V —Max. ***
Sverdlengde	40 cm
Kjedehastighet	24 m/s
Påfyllingsmengde oljebeholder	190 ml
Kjededeling	0.325'' LP
Beskyttelsesgrad	IPX4
Maskinvekt (uten batteri, stang og kjede) 3.7 kg

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.
*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

FORESLÅTTE BATTERIER OG LADERE

NOR

Batteri Amp Lader Amperage
KAC804 4.0 Ah KAC840 30 A

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

KOMBINASJONER AV KUTTEREDSKAPER

Kutteredskap

KAC331-16'' ledeskinne

KAC301-16'' 0,325'' LP sagkjede

KAC330-14'' ledeskinne

KAC300-14'' 0,325'' LP sagkjede

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
Belastning lydeffekt	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Bruk hørselsvern.

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier (triax vektorsum) fastsatt i henhold til EN 62841:

Vibrasjonsutslippsverdi	a_h<3.6 m/s^2
	UsikkerhetK=1.5m/s ^2

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes for sammenligning av et verktøy med et annet.

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien kan også brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjons- og støynivå under

faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av hvordan verktøyet brukes og hvilken type materiale det brukes på, se følgende eksempler og andre variasjoner for bruk av verktøyet: Hvordan verktøyet brukes og hvilke materialer som kappes eller bores.

Verktøyet er i god stand og godt vedlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktøyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

Minimere eksponeringsrisiko for vibrasjon og støy. Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Invester i tilbehør for demping av vibrasjon og støy hvis verktøyet skal brukes regelmessig.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

SAMSVARSERKLÆRING

VI, ,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Batteri-drevet kjedesag

Type KC300 KC300.X (3 - betegnelse på utstyr, representativt for kjedesag)

Funksjon kutte tre

Den notifiserte gruppen involvert

Navn: Intertek Deutschland GmbH (Den notifiserte gruppen involvert 0905)

- Tilpassningsbedømmelse Utført ifølge vedlegg V

- Erklært Garantert Lydkraftnivå 102 dB(A)

Standardene samsvarer med:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd
