BRUGSANVISNING KG343E.9 KRESS

• Samling p. 91
• Drift p. 91
• Vedligeholdelse p. 93
• Fejlnding p. 94
• Miljøbeskyttelse p. 94
• Declaração De Conformidade INTRODUKTION Kære kunde, Tak, fordi du købte dette Kress-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have. Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale sælger eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid. Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år. BEREGNET ANVENDELSE Mini-motorsaven er kun begnet til kun at skære træ og grene op til en diameter, svarende til længden af motorsavens sværd. Mini-motorsaven skal bruges på jorden eller fra en passende platform, der er helt stabil og sikker. Mini-motorsaven er kun beregnet til udendørs brug. Mini-motorsaven er ikke beregnet til anden brug. Montering af dele på mini-motorsagen er kun tilladt, hvis det er originale eller fabrikantgodkendte reservedele (fx kædeledere eller savkæder) samt autoriserede kombinationer af kædeledere/savkæder, som angivet i brugsvejledningen. Brugeren er ansvarlig for enhver ulykke, der skyldes forkert brug eller uautoriseret ændring af mini-motorsaven.85 p. 95

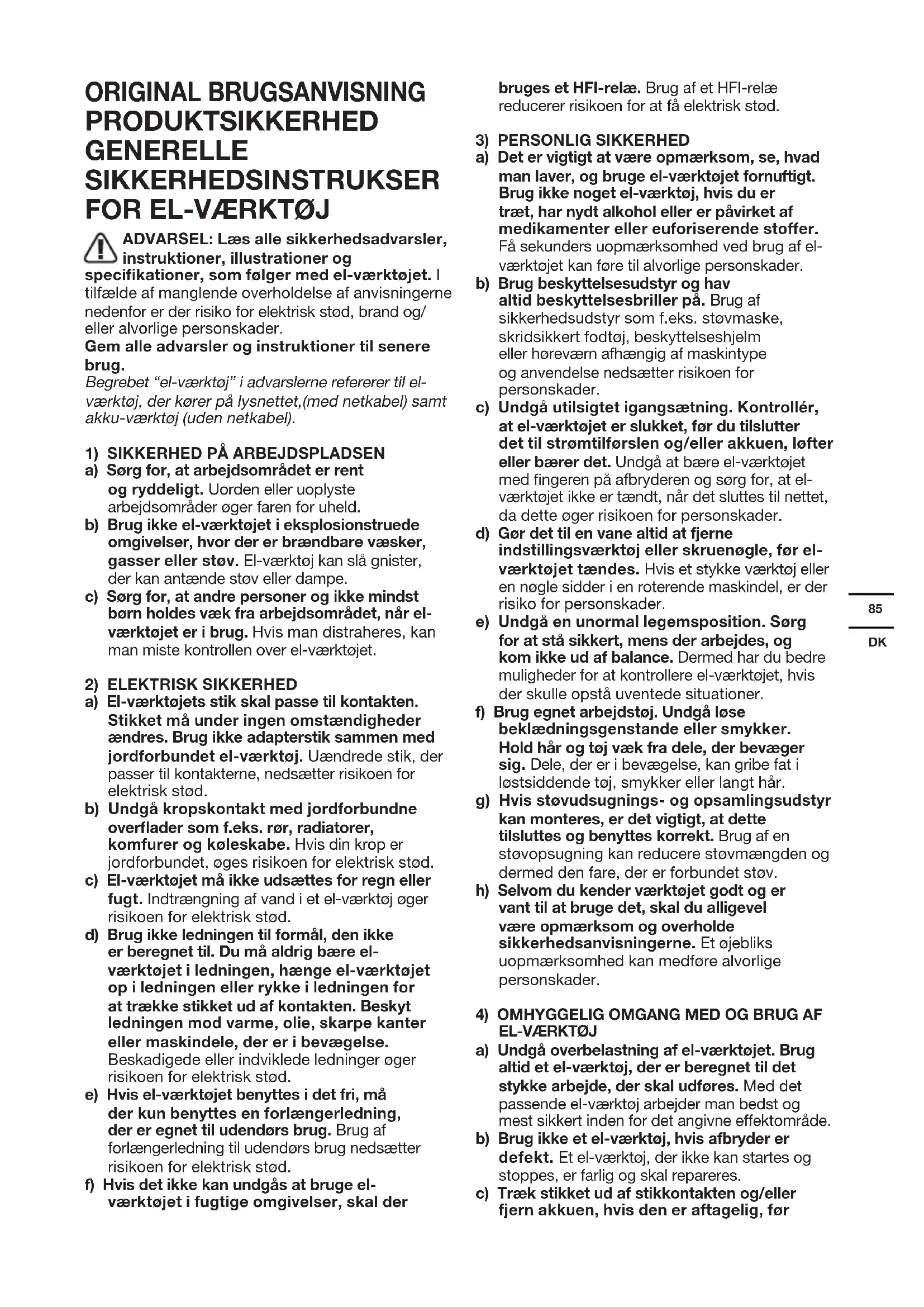

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el- værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el- værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el- værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el- værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el- værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før86

maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el- værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. ET ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare. b) Brug kun de akkuer, der er beregnet til værktøjet. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku- kontakterne øger risikoen for personskader i form af forbrændinger. d) Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku- væske kan give hudirritation eller forbrændinger. e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modicerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade. f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

1) Advarselshenvisninger til kædesave:

a) Hold alle legemsdele væk fra savkæden, når saven er tændt. Kontrollér at savkæden ikke berører noget, før saven startes. Når der arbejdes med kædesaven, kan et øjebliks uopmærksom medføre, at tøj eller legemsdele fanges af savkæden. b) Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. c) Brug beskyttelsesbriller og høreværn. Det anbefales at bruge yderligere udstyr til beskyttelse af hoved, hænder, ben og fødder. Passende beskyttelsestøj reducerer kvæstelsesfaren fra omkringyvende spånmateriale og tilfældig berøring af savekæden. d) Brug ikke en motorsav i et træ, på en stige, på et tag eller på en ustabil støtteenhed. Bruges kædesaven på et træ, kan du blive kvæstet. e) Sørg altid for at stå rigtigt og anvend kun kædesaven, når du står på fast, sikker og lige undergrund. Glat eller ustabil undergrund kan medføre, at man taber kontrollen over balancen og kædesaven, hvis man star på en stige. f) Når der saves i en gren, der er under spænding, skal du regne med, at den fjedrer tilbage. Når spændingen frigøres i træbrene, kan den spændte gren ramme den person, der bruger saven, og/eller du taber kontrollen over kædesaven. g) Vær særlig forsigtig, når der saves i undertræ og unge træer. Det tynde materiale kan sættes sig fast I savkæden og slå på dig eller bringe dig ud af ligevægt. h) Bær kædesaven i det forreste greb med stillestående savkæde og87

med bagudvisende styreskinne. Kædesaven skal altid være forsynet med beskyttelsesafdækning, når den transporteres eller lægges til opbevaring. Omhyggelig omgang med kædesaven forringer sandsynligheden for tilfældig berøring af savkæden, mens den er i gang.

i) Overhold instrukserne for smøring,

kædespænding og skift af tilbehør. En kæde, der er spændt eller smurt forkert, kan enten gå i stykker eller øge risikoen for tilbageslag. j) Sav kun i træ. Brug kun kædesaven til arbejde, den er beregnet til – Eksempel: Brug ikke kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Brug af kædesaven til formål, den ikke er beregnet til, kan føre til farlige situationer. k) Denne motorsav er ikke beregnet til træfældning. Brug af motorsaven til andet end det, den er beregnet til, kan medføre alvorlige personskader på brugeren og andre i nærheden. l) Følg alle vejledningerne, når fastklemte materialer ryddes, og når motorsaven opbevares eller serviceres. Sørg for, at afbryderen er slukket, og at batteripakken er fjernet. Uventet start af motorsaven, når fastklemte materialer rydde eller når motorsaven serviceres, kan føres til alvorlige personskader. m) Det anbefales, at førstegangsbrugere - som minimum - øver sig i at save bjælker på en bug eller et stativ. n) Det anbefales, at savkæden slibes og vedligeholdes af et godkendt servicecenter.

2) Årsager til et tilbageslag og hvordan et

sådant undgås: Tilbageslag kan optræde, hvis spidsen på styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet. En berøring med skinnespidsen kan i nogle tilfælde fore til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven. Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren bender sig. Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser. Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende: a) Hold fast i saven, så tommelfinger og fingre omslutter kædesavens greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven. b) Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer. c) Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag. d) Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag. Yderligere risici Selv med den tilsigtede anvendelse af apparatet er der altid yderligere risici, som ikke kan forhindres. Ifølge apparatets type og konstruktion kan følgende potentielle farer opstå: - Kontakt med sværdets uafskærmede savtænder (skæringsfarer) - Adgang til den roterende savkæde (skæringsfarer) - Uforudset, pludselig bevægelse af styrestangen (skæringsfarer) - Dele der slynges ud fra savkæden (skærings- / injektionsfarer) - Dele af arbejdsstykket der slynges ud - Hudkontakt med olien - Høretab, hvis der ikke anvendes høreværn under arbejde SIKKERHEDSFORSKRIFTER

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses. b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand. c) Batterisættet må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys. d) Batterisættet må ikke udsættes for mekaniske stød. e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp. f) Opbevar batterisæt på et rent og tørt sted. g) Aftør batterisættets poler med en tør klud,88

hvis de bliver snavsede.h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret. l) Brug kun det korrekte batteri til udstyret.m) Batterisættet skal opbevares utilgængeligt for børn.n) Opbevar den originale produktlitteratur til fremtidig brug.o) Batterisættet skal fjernes fra udstyret, når det ikke er i brug.p) Bortskaffes på en miljørigtig måde.q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.r) Hold batteriet væk fra mikrobølgeovne og højt tryk. BETJENINGSVEJLEDNING/ RETNINGSLINJER Instruktioner omhandlende de passende teknikker for afkvistning og krydsklipning 1. Afgrening Ved afgrening forstås at grene fjernes fra fældede træer. Store grene, der vender nedad og som støtter træet, skal i første omgang blive stående. Fjern de små grene med ét snit som illustreret i Figur 1. Grene, der er under spænding, bør saves nedefra og op for at undgå, at savkæden sætter sig i klemme.

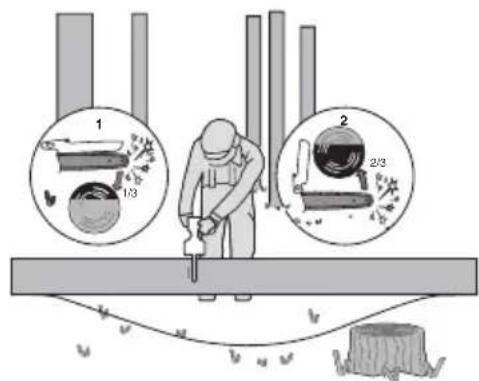

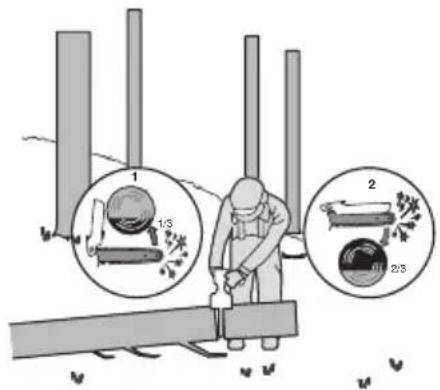

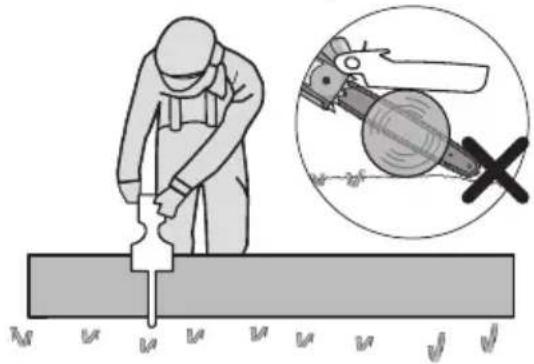

2/3 1/3 Figur 12. Træstamme afkortesHerved forstås, at det fældede træ deles i afsnit. Sørg for at stå sikkert og at legemsvægten er fordelt jævnt på begge fødder. Hvis det er muligt, bør stammen understøttes af grene, bjælker eller kile. Overhold de nemme instruktioner for let savning.Når stammen er støttet langs hele dens længde, som illustreret i Figur 2, er den skåret fra toppen (overbuk), undgå kontakt med jorden, da dette vil reducere savkædens skarphed.

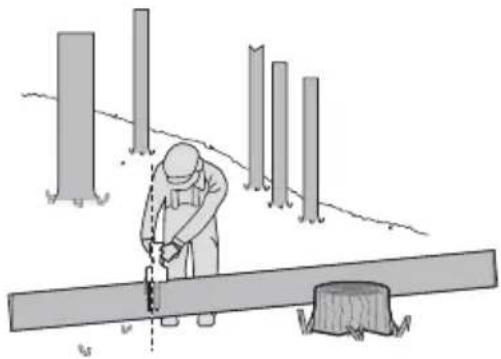

2/3 1/3 Figur 4Stå altid på den opadgående side ved afkortning på en skråning som illustreret i Figur 5. For at have helt kontrol over situationen, når stammen „saves igennem“, reduceres trykket for enden af snittet, uden at det faste greb løsnes fra kædesavens håndgreb. Sørg for, at savkæden ikke berører jorden. Når snittet er færdigt, skal man vente, til89

savkæden står helt stille, før kædesaven fjernes. Sluk altid for kædesavens motor, før der skiftes fra træ til træ.

22/311/312 2/3 1/3 Figur 5 SYMBOLER For at undgå risikoen for persons- kader skal brugeren læse brugerve- jledningen Bær høreværn Bær øjenværn Bær støvmaske Pas på tilbageslag fra motorsaven, og undgå kontakt med spidsen på sværdet Udsæt ikke værktøj for regn. Bær beskyttelseshandsker Må ikke brændes Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald. Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. Lithium-ion-batteri. Dette produkt er markeret med symbolet “samlet separat” med alle batteripakker og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed. Lås Lås op KOMPONENTLISTE

• Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.90

TEKNISK DATA Type KG343E KG343E.X (3 - betegnelse af maskiner med batteridrevet grensav) KG343E KG343E.X *** Nominel Spænding 20 V Max.** Sværdlængde 12 cm Kædehastighed 10 m/s Kædedeling 7.6 mm Antal drivled 28 Kædevidde 1.1 mm Mulige kædetyper KA2632 Mulige sværdtyper KA2612 Maskinvægt (inkl. kæde og sværd) (Bare værktøjer)

** Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20 volt. Nominel spænding er 18 volt. *** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller. ANBEFALEDE BATTERIER OG OPLADERE Kategori typen Kapacitet 20V batteri KAB02 2.0Ah 20V oplader KAC02 2.0A Vi anbefaler, at du køber tilbehør fra den butik, hvor værktøjet sælges. Se tilbehørspakken for ere detaljer. Butikspersonale kan hjælpe og rådgive dig. STØJINFORMATION A-vægtet lydtryksniveau L

3 dB(A) A-vægtet lydeffektniveau L

Usikkerhed K = 1.5 m/s² Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet. Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL: Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt: Hvordan værktøjet bruges og materialerne skæres eller bores. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm- vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Hjælper med at minimere risikoen for vibrationer og støjeksponering. Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over ere dage.91

MONTERING ADVARSEL! Installer ikke batteriet, før den er helt samlet. Brug altid handsker, når du håndterer med savekæden. MONTERING AF SVÆRD OG SAVEKÆDE

1. Pak alle dele forsigtigt ud. Fjern kædeskærmen

ved at dreje kædestrammer-skruen mod uret. (Se Fig. A1)

2. Læg kædesaven fra på en lige ade.

3. Brug kun originale Kress kæder eller dem

der er anbefalet til denne model.

4. Læg savekæden ind i den omløbende not på

sværdet. Kontrollér at kæden løber i den rigtige retning ved at sammenligne med symbolet, der er afbilledet på sværdet eller sammenlign med symbolet for kædens retning der ndes på. Kontrollér at sværdets spændeplade vender udad. (Se Fig. A2)

5. Læg kædeleddene omkring kædehjulet

og anbring sværdet på en sådan måde, at fastgørelsesbolten og de to sværdføringspunkter griber ind i det aange hul på sværdet. (Se Fig. B1, B2)

6. Sørg for at alle dele sidder korrekt, hold kæde

og styrestang I vandret position. Kontrollér at alle savtænderne sidder korrekt fast på kæden. (Se Fig. C1), undgå et knæk (kink) som vist i Fig. C2. Hvis et knæk indtræffer, loft da op i kæden ved sværdet, lige fremfor knækket og træk knækket væk. BEMÆRK: Kæden skal kunne rotere gnidningsløst og ikke have nogen knæk.

7. Sæt kædeskærmen på. Vip sværdet fremad,

indtil spidsen af sværdet er skubbet i en lodret nedadgående retning. Den korrekte spænding af kæden er når kæden kan løftes et halvt kædeled fra midten af sværdet og kæden er inde i rillen af sværdet. Dette gennemføres med en hånd ved at trække savekæden op mod maskinens egenvægt. Stram kædedækslet ved at dreje kædestramningsknappen med uret, indtil den sidder fast. (Se Fig. D) BEMÆRK: Kæden er spændt korrekt når den kan løftes op fra sværdet og kædeleddet er indenfor rillen af sværdet. (Se Fig. E) BEMÆRK: Kæden vil strækkes når der saves og langsomt miste spænding. Når kæden er blevet løs, skru kædens spændingsknop helt af eller drej knoppen tre hele omgange mod uret og fastspænd den derefter igen og indstil spændingen korrekt ved at gentage trin 1-4 som beskrevet ovenfor. BEMÆRK: Nye savkæder vil strække sig. Kontroller kædespændingen ofte ved første anvendelse og stram kæden når den er løs rundt om Savsværdet. KÆDESMØRING (Se Fig. F1, F2) BEMÆRK: Kædesaven er ikke fyldt med kædesavsolie ved leveringen. Det er derfor vigtigt, at kædesaven fyldes med olie, før den tages i brug. Kædesaven beskadiges, hvis kædesaven benyttes uden kædesavsolie eller hvis olieniveauet er under min-markeringen. BEMÆRK: Kædens levetid og skærekapacitet afhænger af optimal smøring. Derfor bliver kæden automatisk olieret under drift. FYLD OLIETANKEN: ADVARSEL: Fjern batteriet inden olietanken fyldes.

1. Stil kædesaven fra på et egnet underlag med

olietankdækslet opad.

2. Rengør området omkring påfyldningsskruen med

en klud og skru skruen af ved at skrue den mod uret.

3. Tilføj sværd- og kædeolie indtil beholderen er fuld.

4. Sørg for at der ikke kommer snavs ned i

olietanken, skru påfyldningsskruen på med hånden indtil den sidder stramt, ved at skrue med uret

VIGTIGT: Små udligningskanaler findes på olietankens lås for at muliggøre luftudveksling mellem olietank og omgivelser. Stil altid saven fra på et vandret underlag, når den ikke er i brug, da olie ellers kan strømme ud. Det er vigtigt at bruge stang- og kædesmøremiddel (ikke inkluderet) der er lavet til at virke ved et bredt temperaturområde, uden et krav om fortynding. Brug ikke beskidte olier, der enten er brugte eller kontaminerede. Dette kan forårsage skader på stangen eller kæden. Brug af forkert olie medfører, at garantien bortfalder. Må ikke sluges. Hvis slugt, tilkald straks en læge. Opbevares utilgængeligt for børn. Opbevares væk fra varme eller åben ild. Kontrol af olie-automatik PAS PÅ: De skærende kanter på kæden er skarpe. Brug beskyttelseshandsker. Hold motorsaven nedad og løft kædeskærmen helt op for at smøre kæden, når du har fyldt oliebeholderen op. (Se g. F2) Smøreanordningen fungerer automatisk, når kædeskærmen løftes for at save træet. Funktionen af den automatiske kædesmøring kan kontrolleres ved at tænde for saven og holde savens spids mod et stykke karton eller papir, der er anbragt på jorden. Hvis der opstår et større oliespor, arbejder olieautomatikken rigtigt. Hvis der ikke ses noget oliespor, selv om olietanken er fyldt op, læs da under „Fejlsøgning“ eller kontakt Kress -serviceafdelingen. PAS PÅ: Kæden må ikke berøre jorden, overhold en sikkerhedsafstand på 40 cm. BETJENINGSVEJLEDNING

ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen. Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare. BEMÆRK: Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm. Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader. (1) OPLAD BATTERIET (SE FIG. G1, G2) Li-ion batteriet er beskyttet mod fuldstændig aadning. Når batteriet er aadet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb. Batteriet skal være helt opladet før første brug. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning.

(2) SÅDAN FJERNES ELLER ISÆTTES

BATTERIENHEDEN (SE FIG. H) Tryk på knappen til frigivelse af batteriet, for at fjerne de batterier fra dit værktøj, Efter genopladning isættes de batterier i batteriportene. Det er nok med et enkelt og let tryk. Kontroller, at batteriet sidder helt fast. BEMÆRK: Når du tager batteripakken af, skal du holde godt fast i den, så du ikke taber den.

OBS: Kontroller batteriet, inden du bruger dit ledningsløse værktøj. Anvend kun batterier, der er angivet i tilbehørsafsnittet. Maskinen tændes ved at trykke ind på kontaktspærren og derefter trykke start-stop- kontakten I bund og holde den i denne stilling. Nu kan kontaktspærren slippes igen. Maskinen slukkes ved at slippe start-stop- kontakten.

3. ARBEJDE MED KÆDESAVEN

VIGTIGT: Kontroller kædespændingen på nye kæder ca. hver 10ende minutter. (1) Montér batteriet i maskinen. (2) Sørg for at det afsnit af stammen der skal skæres ikke ligger på jorden. Dette holder kæden fra at rører jorden mens den gennemskærer loggen. Det at farligt hvis kæden rører jorden mens den kører og det vil sløve kæden. (3) Når du er klar til at save, så tryk knappen lås-fra held ned med højre tommelnger og tryk på udløseren. Dette vil starte saven. Slip udløseren for at standse saven. Sørg for, at saven kører ved fuld hastighed, før du starter med at save. (4) Når du starter med at save, skal du placére den bevægende kæde mod træet. Hold saven fast på stedet for at undgå mulig hoppen eller skøjten (sidelæns bevægelse) af saven. (5) Bevæg saven med et let tryk og læg ikke for meget kraft på saven. Motor bliver overbelastet og kan brænde ud. Den vil gøre arbejdet bedre og sikrere ved den hastighed som den var beregnet til. (6) Fjern saven fra skæret mens saven stadig kører ved fuld hastighed. Stop saven ved at slippe tænd/sluk-kontakten. Sørg for, at kæden er stoppet før saven sættes ned. (7) Fortsæt med at træne på en sikker arbejdsplads indtil du er blevet fortrolig med det og nemt kan save med en glidende bevægelse og konstant savehastighed. Sikkerhedsudstyr mod tilbageslag på denne sav Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav. De følgende trin vil reducere risikoen for tilbageslag.

• Hold alle sikkerhedsdelene på plads på saven. Sørg for, at de virker ordentligt.

• Ræk ikke for langt og sav ikke over skulderhøjde.

• Stå fast på jorden med dine fødder, og hold hele tiden balancen.

• Stå lidt på venstre side af saven. Dette gør, at din krop ikke er i direkte linje med saven.

• Undgå, at røre noget med næsen af sværdet, når saven er i gang.

• Prøv aldrig at skærer gennem to stammer på samme tid. Sav kun én logl ad gangen.

• Undgå, at begrave næsen af sværdet, eller bore næsen af sværdet ind i et træ.

• Hold øje med om træet bevæger sig eller om der er andre kræfter der kan klemme kæden.

• Vær ekstrem forsigtig, når du igen begynder at save i et snit.

• Brug kun kæden med lav risiko for tilbageslag og sværdet som saven var udstyret med.

• Brug aldrig en døv eller løs savkæde. Sørg for, at savkæden altid sidder stram og altid er skarp. Sådan bruger du saven sikkert

1. Sørg for at stå sikkert under savearbejdet.

2. Hold saven på højre side af din krop. (Se Fig. K)

3. Kæden skal køre for fuld hastighed, før den

4. Brug spænder til at fastgøre kædesaven til

5. Brug spænder som arm under savearbejdet. (Se

6. Brug aldrig kædesaven med udstrakte arme.

Forsøg ikke at save i vanskeligt tilgængelige steder eller mens du står på en stige. (Se Fig. M)93

Brug aldrig motorsaven over skulderhøjde. Savning i træ, der er under spænding (Se Fig. N) ADVARSEL: Hvis du skal skære en gren, der er under tryk, skal du være yderst forsigtig. Vær forsigtigt med hensyn til tilbagespringende træ. Når trykket udløses, kan grenen springe tilbage og ramme brugeren, som kan føre til alvorlige skader eller dødsfald. Hvis begge ender på træstammen hviler på en genstand, saves træstammen først en tredjedel igennem oppefra (Y) og ned og herefter helt igennem nedefra (Z) og op (sammesteds). Herved undgås splinter og en fastklemning af saven. Saven må ikke komme i kontakt med jorden under dette arbejde. Hvis kun den ene ende af træstammen hviler på en genstand, saves træstammen først en tredjedel igennem nedefra (Y) og op (sammesteds) og hereafter helt igennem oppefra (Z) og ned. Herved undgås splinter og en fastklemning af saven.

RENGØR FOR OLIERESTER EFTER BRUG

Løft kædeskærmen helt op 3-5 gange. (Se g. F2) BEMÆRK: Olieudløbet må ikke vende mod personer. Kæden og skærmen skal vende nedad. VEDLIGEHOLDELSE AF

Følg vedligeholdelsesinstruktionerne i denne vejledning. Korrekt rengøring af sav og kæde og sværd kan reducere risikoen for tilbageslag. Efterse og vedligehold saven efter hver brug. Dette forlænger savens levetid. BEMÆRK: Risikoen for tilbageslag forøges hver gang saven slibes, også selvom den slibes rigtigt.

• Når den ikke bruges.

• Før du ytter fra ét sted til et andet

• Før du skifter tilbehør eller andre dele, såsom savkæden eller sværdet.

2. Efterse motorsaven før og efter hver brug. Tjek

saven grundigt, hvis afskærmningen eller anden dele er blevet beskadiget. Tjek for eventuelle skader, der kan påvirke førerens sikkerhed eller betjeningen af saven. Tjek justeringen og de bevægelige dele. Tjek for beskadigede eller ødelagte dele. Brug ikke motorsaven hvis skader påvirker sikkerheden eller driften. Få skaden repareret af et autoriseret servicecenter.

3. Vedligehold motorsaven med omhu.

• Udsæt aldrig saven for regn.

• Hold kæden skarp, ren og smurt for bedre og mere sikker ydeevne.

• Følg de trin, der er beskrevet i denne manual angående at holde kæden skarp.

• Hold håndtagene tørre, rene og fri for olie og fedt.

• Sørg for, at alle skruerne og møtrikkerne er fastspændte.

• Opbevar den på et højt eller lukket sted, ude af børns rækkevidde.

• Opbevar den på et tørt sted.

• Med sværdets og kædens opbevaringshylster på. Vedligeholdelse af sværdet For at maksimere levetiden af sværdet, anbefales følgende vedligeholdelse af sværdet. Sværdskinnerne der bærer kæden skal rengøres før opbevaring af værktøjet eller hvis sværdet eller kæde synes at være beskidt. Skinnerne skal rengøres hver gang kæden fjernes. Sådan rengøres sværdets skinner:

1. Afmontér kædedækslet og sværdet og kæden.

(Se afsnittet SAMLING)

2. Rengør ved hjælp af en stålbørste, skruetrækker

eller lignende egnet værktøj, skidt fra skinnerne. (Se Fig. O)

3. Sørg for at rense oliekanalerne grundigt

Forhold der kræver vedligeholdelse af kæden og sværdet:

• Utilstrækkelig olieforsyning til sværdet og kæden. Tjek tilstanden af sværdet hver gang kæden slibes. Et slidt sværd vil beskadige kæden og gør det svært at save. Efter hver brug med enhed frakoblet fra strømforsyningen, skal den rengøres for al savsmuld på sværdet og tandhjulshullet. Brug en ad l til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn. Fil skinnens kanter og sider rkantede Slidt rille Korrekt rille Udskift sværdet når rillen er slidte, sværdet er bøjet eller knækket, eller når den overophedes eller afgratning af skinnerne opstår. Hvis udskiftning er nødvendig, så anvend kun det sværd der er angivet for saven i reservedelslisten eller på mærkaten på motorsaven.94

Udskiftning/vending af savekæde og sværd Udskift kæden når savtænderne er for nedslidte til at blive slibet eller når kæden stopper. Brug kun korrekt kæde som nænvt i denne brugsvejledning. Kontrollér sværdet inden slibning af kæden. Et slidt eller beskadiget sværd er farligt. Et slidt eller beskadiget sværd vil skade kæden. Det vil også gøre det meget sværere at save. Slibning af savekæden ADVARSEL: Fjern batteripakken fra saven før eftersyn. Alvorlig skade eller dødsfald kan forekomme, som følge af elektrisk stød eller kropskontakt med en kæde i bevægelse. Skærekanterne på kæden er meget skarpe. Brug beskyttelseshandsker, når du skal røre ved kæden. Vælg en rund l med en diameter på 3 mm, der passer til tandafstanden på kæden. Filen holdes i en korrekt levinkel på 30° i forhold til sværdet. Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unødig slid på kædehjul, sværd, kæde og motor. Hvis du skal tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv. MILJØBESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. TIL BATTERIREDSKABER Værktøj og batteri bør kun anvendes og opbevares i omgivelsestemperaturområdet 0°C- 45°C. Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er 0°C-40°C. FEJLFINDING Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis el- værktøjet ikke fungerer som det skal. Hvis du ikke kan nde/løse problemet hermed, bedes du kontakte serviceforhandleren. ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen. Symptom Mulig årsag Afhjælpning Kædesaven fungerer ikke. Batteri adt. Sikringen er defekt. Oplad batteriet. Udskift sikringen. Kædesaven tænder og slukker hele tiden. Overopvarmning Der presses meget under skæring. Ekstern løs forbindelse. Intern løs forbindelse. Start-stop-kontakten er defekt. Anbring maskinen på et køligt, ventileret sted for at afkøle den. Pres relativt mindre under skæring. Kontakt et autoriseret værksted. Kæden/styreskinnen er varm. Kædespændingen er for høj. Kæden er uskarp. Indstil kædespændingen. Slib eller udskift kæden. Kædesaven hopper, vibrerer eller saver ikke rigtigt. Kædespændingen er for løs. Kæden er uskarp. Kæden er slidt. Savetænderne peger i den forkerte retning. Indstil kædespændingen. Slib eller udskift kæden. Erstat kæden. Montér savekæden igen, så tænderne vender i den rigtige retning.95

Personen, autoriseret til at udarbejde den tekniske
