BRUKSANVISNING KG343E.9 KRESS

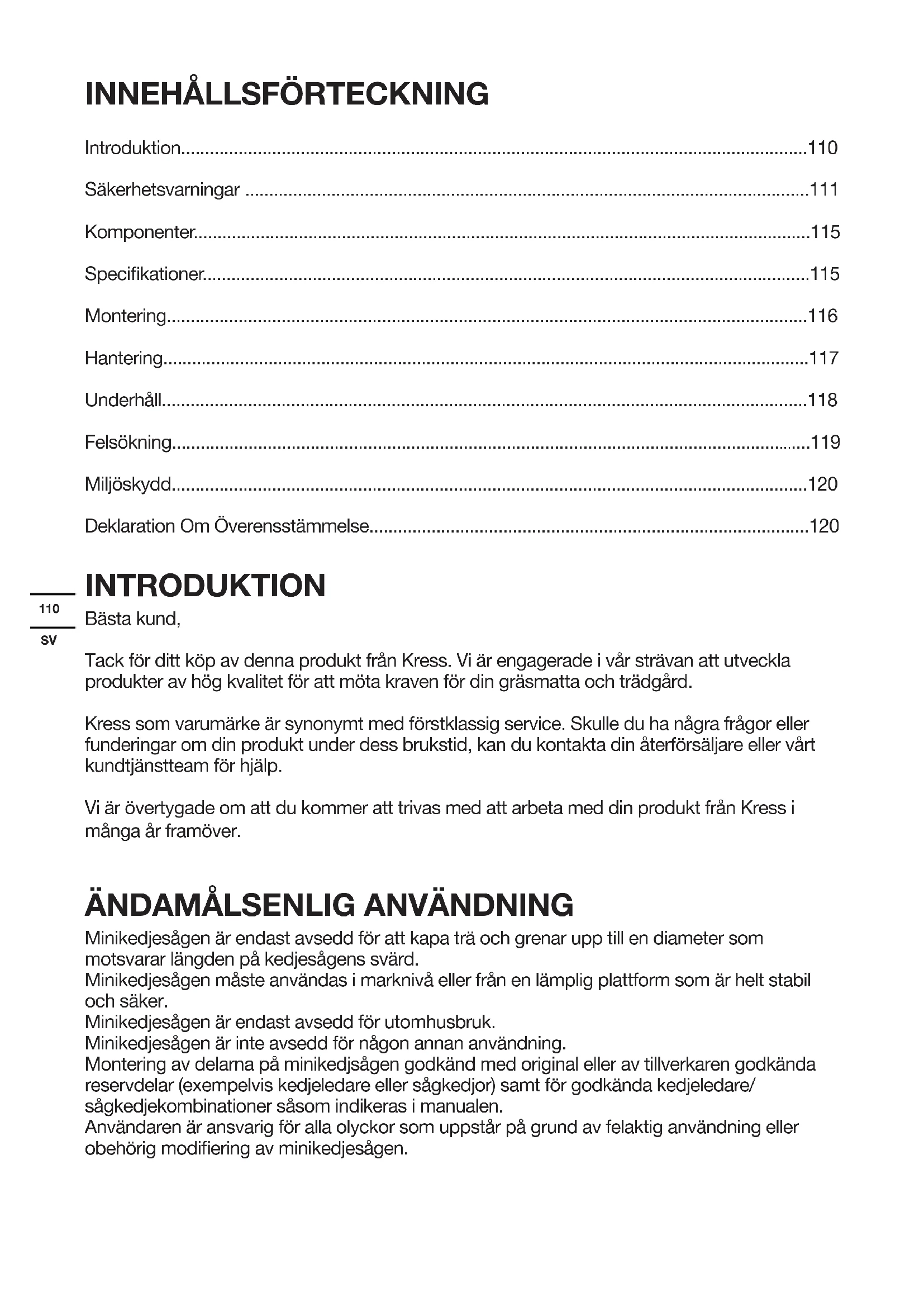

Minikedjesågen är endast avsedd för att kapa trä och grenar upp till en diameter som motsvarar längden på kedjesågens svärd. Minikedjesågen måste användas i marknivå eller från en lämplig plattform som är helt stabil och säker. Minikedjesågen är endast avsedd för utomhusbruk. Minikedjesågen är inte avsedd för någon annan användning. Montering av delarna på minikedjsågen godkänd med original eller av tillverkaren godkända reservdelar (exempelvis kedjeledare eller sågkedjor) samt för godkända kedjeledare/ sågkedjekombinationer såsom indikeras i manualen. Användaren är ansvarig för alla olyckor som uppstår på grund av felaktig användning eller obehörig modiering av minikedjesågen.111

ELVERKTYG Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar. g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras. c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.112

d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare. e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg. f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada. f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

1) Varningsanvisningar för kedjesågar:

a) När sågen är igång håll kroppen på betryggande avstånd från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att kläder eller kroppsdelar råkar in i sågkedjan. b) Hĺll verktyget med isolerade greppytor när du utför ett arbete där sĺgverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock. c) Bär skyddsglasögon och hörselskydd. Vid rekommenderar ytterligare skyddsutrustnin för huvud, händer, ben och fötter. Lämplig skyddutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan. d) Arbeta inte med sågen i ett träd, på en stege, från taket eller något annat instabilt stöd. Risk för kroppsskada om kedjesågen används i ett träd. e) Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant underlag. Halt och instabilt underlag kan t.ex. vid användning av stege leda till att man förlorar balansen och kontrollen över kedjesågen. f) Räkna med att en gren som är under spanning vid sågning kan fjädra tillbaka. När spänningen I träbrerna avlastas kan grenen träffa användaren och/eller göra kedjesågen okontrollerbar. g) Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig I sågkedjan och slå dig eller få dig ur jämvikt. h) Bär kedjesågen i främre greppet med frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för en oavsiktlig beröring med den roterande sågkedjan.113

i) Följ anvisningarna för smörjning,

kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag. j) Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för – exempel: Kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är I trä. Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå. k) Denna kedjesåg är inte avsedd för trädfällning. Om kedjesågen används till andra arbeten än de avsedda kan det resultera i allvarliga skador på operatören eller åskådare l) Följ alla instruktioner när material som fastnat tas bort, vid förvaring eller service på kedjesågen. Se till att omkopplaren är avstängd och att batteripaketet är borttaget. Oväntad aktivering av kedjesågen under borttagning av material som fastnat eller vid service kan resultera i allvarliga personskador. m) Rekommenderas att förstagångsanvändare minst skall praktisera på att såga vedklampar på en sågbock eller släde. n) Rekommenderas att skärpning och underhåll av sågen utförs av auktoriserade servicecenter.

2) Orsaker för och eliminering av bakslag:

Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast. En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren. Om sågkedjan kommer i kläm på styrskenans over kant kan svärdet slå bakåt mot användaren. Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas. Lita inte uteslutande på den säkerhetsutrustning som nns monterad på kedjesågen. När du använder kedjesågen bör du själv vidta vissa åtgärder för att kunna arbeta utan olyckor och skador. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan: a) Håll i sågen varvid tummen och fingrarna skall omsluta kedjesågens handtag. Håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna. Släpp aldrig greppet om kedjesågen. b) Undvik en onormal kroppsställning och såga inte över skulderhöjd. Härvid undviks en oavsiktlig beröring med svärdsnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer. c) Använd alltid de reservsvärd och sågkedjor som tillverkaren föreskrivit. Andra reservsvärd och sågkedjor kan leda till att kedjan brister eller till bakslag. d) Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupgångsbegränsning ökar risken för bakslag. Residuala risker Även om redskapet endast används för avsett bruk kvarstår alltid en residual risk som inte kan förebyggas. Redskapets typ och konstruktion medför att följande potentiella faror kan föreligga: - Kontakt med sågkedjans blottade sågtänder (skärningsrisk) - Tillgång till den roterande sågkedjan (skärningsrisk) - Oförutsägbar, plötslig rörelse från ledningsstången (skärningsrisk) - Delar som kastas ut från sågkedjan (skärnings-/injektionsrisk) - Delar som kastas ut från arbetsdelen - Hudkontakt med oljan - Hörselförlust om inte nödvändigt hörselskydd används under arbetet

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det

inte används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m) Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning.114

o) Plocka ur batteriet från verktyget då det inte används. p) Kassera batteriet på rätt sätt. q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.r) Håll batteriet borta från mikrovågor och högt tryck. INSTRUKTIONER/

HANTERING Instruktioner gällande rätt teknik för kvistning och kapning1. KvistningVid kvistning kapas kvistarna på fällt träd. Kapa sist större kvistar som är riktade nedåt och som stöder trädet. Ta bort de små kvistarna i en och samma sågning, så som visas på bild 1. Kvistar som står under spänning ska kapas underifrån uppåt för att undvika att sågen kläms fast.

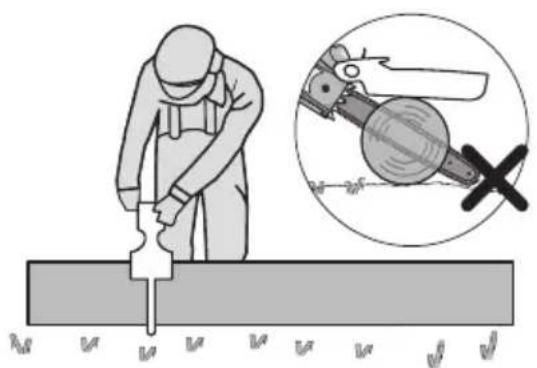

2/3 1/3 Figur 12. Kapning av trädstamVid kapning sågas fällt träd i bitar. Se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna. Om möjligt ska stammen stödas med kvistar, balkar eller kilar. Följ de enkla anvisningarna för lätt sågning.När stocken stöttas längs med hela längden, så som visas på bild 2, sågas den från ovansidan (kapning från ovansidan), undvika kontakt med marken eftersom detta kommer att kraftigt minska kedjans skärpa.

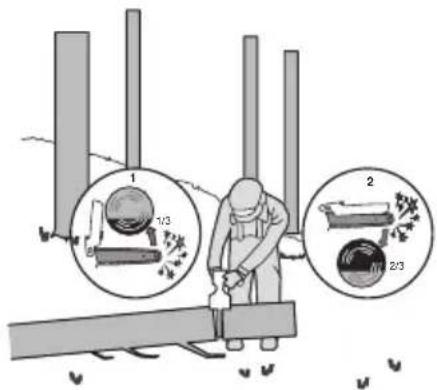

11122/311/3122/31/3 Bild 2När stocken stöttas i ena änden, så som visas på bild 3, såga in 1/3 diameter från undersidan (kapning från undersidan) (1). Avsluta med att kapa från ovansidan för att möta det första snittet (2).

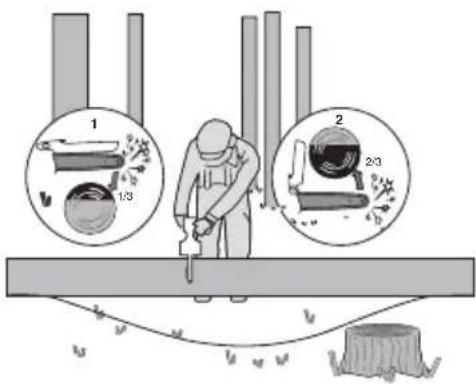

1/3 122/31/3 Bild 3När stocken stöttas i båda ändarna, så som visas på bild 4, såga 1/3 diameter från ovansidan (kapning från ovansidan) (1). Gör sen den avslutande kapningen genom kapning från undersidan, från de undre 2/3 (2), för att möta den första sågningen.

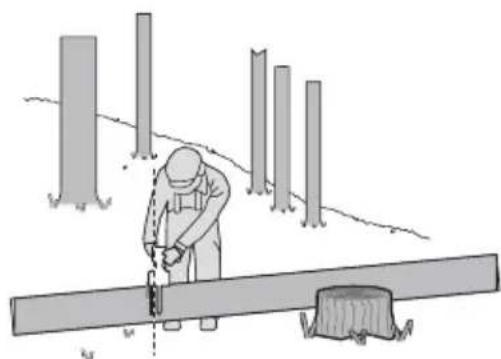

2/3 1/3 Bild 4kapning i en sluttning, stå alltid på den högsta sidan om stocken, så som visas på bild 5. För att vid “genomsågningsmomentet” bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag. Se till att sågkedjan inte berör marken. När snittet är färdigt vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret. Koppla från kedjesågens motor innan du går till nästa träd.

SYMBOLER För att minska risken för skador måste användaren läsa bruksanvis- ningen Använd hörselskydd Använd skyddsglasögon Använd skyddsmask Var medveten om rekyler från kedjesågen och undvik kontakt med svärdsspetsen Skydda mot regn. Använd skyddshandskar Får ej uppeldas Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna. Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser. Lås Lå upp KOMPONENTER

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid I leveransen. TEKNISK INFORMATION Typ KG343E KG343E.X (3 - betecknande för maskineri, representativt för batteridrivna grensågar) KG343E KG343E.X *** Spänning 20 V Max.** Svärdlängd 12 cm Kedjehastighet 10 m/s Kedjedelning 7.6 mm Antal drivlänkar 28 Kedjemått 1.1 mm Adaptiv kedjetyp KA2632 Adaptiv stång typ KA2612116

Maskinens vikt (kedja och skena inkluderad) (Naken verktyg)

** Spänning mäts utan arbetsbelastning. Initial batterispänning når maximalt 20 volt. Nominell spänning är 18 volt. *** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. REKOMMENDERADE

BATTERIER OCH LADDARE

Kategori Modell Kapacitet 20V Batteripaket KAB02 2.0 Ah 20V Laddning KAC02 2.0 A Vi rekommenderar att du köper tillbehör från butiken där verktygen säljs. Se tillbehörspaketet för mer information. Butikspersonal kan hjälpa dig och ge dig råd. BULLERINFORMATION Uppmätt ljudtryck L

3 dB(A) Uppmätt ljudstyrka L

3 dB(A) Använd hörselskydd. VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841: Vibrationsutsändningsvärde: a

Osäkerhet K = 1.5 m/s² Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning. VARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt. VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera din exponering för vibrationer och buller. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs). Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. MONTERING VARNING! Sätt inte i batteripaketet innan det har monterats helt. När sågkedjan hanteras ska alltid skyddshandskar användas. MONTERING AV SVÄRD OCH SÅGKEDJA

1. Packa försiktigt upp alla komponenter. Ta bort

kedjeskyddet genom att vrida spännvredet till kedjan motsols. (Se bild A1)

2. Placera motorsågen på ett stabilt, plant

3. Använd endast äkta Kress kedjor eller de

som rekommenderas för svärdet.

4. Lägg in sågkedjan i spåret som löper

runtom svärdet. Se till så att kedjan är i rätt rotationsriktning genom att jämföra den med kedjesymbolen på svärdet, eller hänvisa till kedjeriktningssymbolen nns på sågens kropp. Se till att kedjespänningshaken är riktad utåt (Se bild A2)

5. Lägg kedjelänkarna kring kedjehjulet och lägg

upp svärdet så att fästbulten och svärdets båda styrnockar griper in i de ovala hålen på svärdet (Se bild B1, B2)

6. Kontrollera om alla delar sitter fast ordentligt.

Kontrollera att drivlänkarna sitter ordentligt i drivhjulet (Se bild C1), undvika veck såsom visas117

i bild C2. Om veck sker, plocka upp kedjan från svärdet strax före vecket och dra ut vecket. OBS: Kedjan bör rotera fritt och vara fri från veck.

7. Montera kedjeskyddet. Luta svärdet framåt

där svärdets spets skjuts i en vertikal riktning nedåt. Detta tar bort slack från kedjan. Rätt kedjespänning nås när Kedjan kan höjas ungefär lika mycket som halva drivlänksdjupet från Styrstaven i mitten. Detta ska göras med endast en hand för att höja kedjan mot maskinens vikt. Och dra åt kedjeskyddet genom att vrida på kedjespännarskruvknappen medurs tills den sitter fast. (Se bild D) OBS: Kedjan har rätt spänning när den kan lyftas från Styrstaven och när drivlänken är innanför Styrstavens skena. (Se bild E) OBS: Kedjan kommer att sträckas vid sågning och förlora korrekt spänning. När kedjan lossnar helt, skruva åt sågkedjesträckarskruven eller vrid runt vredet tre hela varv i moturs riktning, dra sedan åt sågkedjesträckarskruven för att återställa den korrekta kedjespänningen genom att upprepa steg 1-7 som anges ovan. KEDJESMÖRJNING (Se figur F1, F2) VIKTIGT: Kedjesågen levereras utan sågkedjeolja. Kom ihåg att fylla på olja innan sågen tas i bruk. Används kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen finns risk för att kedjesågen skadas. OBS: Kedjans livslängd och snitteffekt är beroende av att den smörjs optimalt. Därför smörjs sågkedjan under drift automatiskt med sågkedjeolja . Påfyllning av oljetank: VARNING: Ta bort batteripaketet innan oljetanken fylls upp.

1. Lägg upp kedjesågen med oljetanklocket uppåt

på ett lämpligt underlag.

2. Rengör partiet kring oljetanklocket med en trasa

och skruva sedan bort locket.

3. Tillsätt kedjeolja tills behållaren är full.

4. Se till att smuts inte tränger in i oljetanken,

montera oljepåfyllningslocket och dra åt genom att med handkraft vrida medurs. VIKTIGT: För luftutbyte mellan oljetanken och omgivningen har små kompensationskanaler tagits upp på oljetankslocket. För att undvika att olja rinner ut, bör man se till att sågen efter användning läggs i vågrätt läge. Det är viktigt att stång och smörjmedel för kedja (inte tillhandahållit) vilken den är formulerad för att fungera i ett brett temperaturområde utan utspädning. Denna kan hittas på den plats där du köpt den här sågen eller i din lokala järnaffär. Använd inte smutsiga oljor som används eller på annat sätt kontaminerade. Skador kan uppstå till stång eller kedja.Om icke godkänd olja används, lämnas ingen garanti. Får inte sväljas. Kontakta läkare omedelbart om du råkar svälja produkten. Förvaras oåtkomligt för barn. Får inte förvaras i närheten av hetta eller öppna lågor. Kontroll av oljeautomatik OBS! Skären på kedjan är vassa. Använd skyddshandskar. Efter påfyllning av olja i oljetanken, peka motorsågen nedåt och lyft svärdskyddet manuellt till maxpositionen för smörjning. (Se bild F2) Smörjaren körs automatiskt med kedjeskyddet upprest vid sågning av trä. Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot ett papp eller papper på marken. Om oljespåret tilltar fungerar oljeautomatiken felfritt. Om olja inte matas ut även om oljetanken är full, slå upp under ”Felsökning” eller uppsök Kress -serviceverkstad. OBS! Berör inte marken med sågkedjan, håll ett säkerhetsavstånd på 40 cm. DRIFT INSTRUKTIONER

1. INNAN DU ANVÄNDER DITT TRÅDLÖSA

VERKTYG VARNING: Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara. OBS: Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning. Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare. (1) LADDNING AV BATTERIPAKETET (Se bild G1, G2) Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

(2) TA BORT ELLER SÄTTA I

BATTERIPAKETET (Se bild H) Tryck ner knappen för att lossa batterisatserna när du vill byta/ladda batterierna. Sätt tillbaka batterisatserna i de avsedda portarna när batterierna är fulladdade. Det glider lätt in och kräver bara ett lätt tryck på slutet. Kontrollera att batteriet är helt fastsatt. OBS: När batteripaketet tas bort, hål fast det för att undvika skador och att det tappas.118

GRENSÅGEN (Se bild I) Håll och kontrollera trädgårdssågen med ena handen på greppområdet – linda tummen runt greppområdet.

2. In- och urkoppling (Se bild J)

OBS: Kontrollera batteripaketet innan du använder det sladdlösa verktyget. Använd endast det batteripaket som finns i tillbehörsavsnittet. För start av sågen tryck in inkopplingsspärren, tryck sedan ned strömställaren Till/Från och hall den i detta läge. Inkopplingsspärren kan nu släppas. För frånkoppling släpp strömställaren Till/Från.

VIKTIGT: Kontrollera kedjespänningen under arbetet i intervaller om 10 minuter. (1) Montera batteriet i maskinen. (2) Se till att den del som ska sågas av inte ligger på marken. Detta förhindrar kedjan att vidröra marken när den skär genom arbetsstycket. Det är farligt att vidröra marken medan kedjan är i rörelse, och det kommer dessutom att göra kedjan slö. (3) När du är redo att göra ett snitt, tryck in låsknappen helt med höger tumme och krama avtryckaren. Då slås sågen på. Släpp avtryckaren så stängs sågen av. Se till att sågen är igång för fullt innan du börjar med sågningen. (4) När du startar ett snitt, placera sakta den rörliga kedjan mot träet. Träet ska vara så nära sågkroppen som möjligt. Håll sågen stadigt på plats för att undvika eventuellt studsande eller slirande (sidledes rörelse) av sågen. (5) Styr sågen med hjälp av ett lätt tryck och applicera inteonödig kraft på sågen, låt sågen göra sitt arbete. Motorn kan då överbelastas och brännas ut. Sågen gör arbetet bättre och säkrare vid den hastighet för vilken den konstruerades. (6) Borttagning av sågen från ett snitt när sågen är igång med full fart. Stoppa sågen genom att släppa På/av-knappen. Se till att kedjan har stannat innan du sätter ned sågen. (7) Fortsätt att öva på skrotstockar på en säker del av arbetsplatsen tills du är bekväm, med hjälp av en ytande rörelse och en stabil skärhastighet. Kast-säkerhetsanordningar på denna såg Denna såg har en lå- kast-kedja och svärd för minskat kast. Båda dessa minskar risken för kast. Däremot kan kast ändå uppstå med denna såg. Följande steg kommer att minska risken för kast.

• Behåll alla säkerhetsanordningar på plats på sågen. Se till att de fungerar korrekt.

• Luta dig inte för långt eller såga ovanför axelhöjd.

• Bibehåll alltid ordentligt fotfäste och balans.

• Stå lite till vänster om sågen. Detta hindrar kroppen från att vara i direkt linje med kedjan.

• Låt inte svärdsnosen röra någonting när kedjan är i rörelse.

• Försök aldrig att skära genom två arbetsstycken på samma gång. Kapa bara ett arbetsstycke i taget.

• Borra inte in svärdsnosen eller prova instick (borrning i trä med hjälp av svärdsnosen).

• Se upp för växling av trä eller andra krafter som kan nypa tag i kedjan.

• Var ytterst försiktig när du är återgår till ett tidigare snitt.

• Använd endast lågkast-kedjan och svärdet som medföljde denna motorsåg.

• Använd aldrig en slö eller lös kedja. Håll kedjan spänd med rätt spänning. Hur du använder sågen säkert

1. Se till att du under sågning står stadigt.

2. Håll kedjesågen något till höger om kroppen.

3. Kedjan måste rotera med full hastighet innan

den läggs an mot virket.

4. Använd stabiliseringstaggarna för att säkra

sågen i virket innan du börjar skära.

5. Använd stabiliseringstaggarna som en

6. Försök inte sträcka dig mot svåråtkomliga

ställen och saga aldrig uppklättrad på en stege. (Se bild M). Använd aldrig motorsågen över axelhöjd. Sågning av virke under spänning (Se bild

VARNING: När du kapar ett arbetsstycke som är under spänning, var extremt försiktig. Var uppmärksam på trä som snäpper tillbaka. När träspänningen släpper kan arbetsstycket studsa tillbaka och slå till operatören vilket kan orsaka allvarlig skada eller dödsfall. Stöds virket på båda sidorna, såga först uppifrån (Y) (kapning från ovansidan) en tredjedel av stammens diameter och kapa därefter från undre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm. Undvik att beröra marken med sågkedjan. Stöds virket endast på den ena sidan, såga först från under sidan (Y) (kapning från undersidan) en tredjedel av stammens diameter uppåt och kapa sedan stammen från övre sidan (Z) på samma ställe för att hindra att virket splittras och sågen kommer i kläm.

RENGÖRA RESTOLJA EFTER

ANVÄNDNING Lyft svärdskyddet till max. position 3 till 5 gånger. (Se bild F2) OBS! Oljeutloppetfår inte vara riktad mot folk. Svärdet och styrskenan ska vara riktade nedåt.119

Följ underhållsanvisningarna i den här handboken. Korrekt rengöring och underhåll av såg, kedja och svärd kan minska risken för kast. Inspektera och utför underhåll på sågen efter varje användning. Detta kommer att öka livslängden på din motorsåg. OBS: Även med ordentlig slipning, kan risken för kast öka med varje slipning.

1. Ta bort batteriet från sågen

• När den inte används

• Innan du yttar från en plats till en annan

• Innan du byter tillbehör eller tillsatser, såsom sågkedja och skyddsbygel.

2. Inspektera motorsågen före och efter varje

användning. Kontrollera sågen noga om skyddet eller annan del har skadats. Kontrollera om det nns skador som kan påverka operatörens säkerhet eller drift av sågen. Kontrollera justering eller bindning av rörliga delar. Kontrollera om det nns trasiga eller skadade delar. Använd inte motorsågen om skadan påverkar säkerhet eller funktion. Låt skador repareras av auktoriserad verkstad.

3. Underhåll motorsågen med omsorg.

• Utsätt aldrig sågen för regn eller direkt fukt.

• Håll kedjan skarp, ren och smord för bättre och säkrare resultat.

• Följ stegen i den här handboken för att slipa kedjan.

• Håll handtagen torra, rena, och fria från olja och fett.

• Dra åt alla skruvar och muttrar hårt.

4. Vid service, använd bara identiska reservdelar.

5. När den inte används, förvara alltid motorsågen

• på en hög eller låst plats utom räckhåll för barn

• Med svärd- och kedjeskyddet på plats Underhåll av svärd För att maximera svärdets livslängd rekommenderas följande underhållsåtgärder: Skenorna som bär kedjan bör rengöras innan du ställer undan verktyget eller om svärdet eller kedjan verkar vara smutsig. Skenorna ska rengöras varje gång kedjan tas bort. Rengöring av skenorna:

1. Ta bort kedjeskyddet samt svärd och kedja. (Se

2. Använd en stålborste, skruvmejsel eller liknande

lämpligt verktyg och rensa bort rester från spåren på svärdet. (Se bild O)

3. Se till att rensa oljekanalerna ordentligt.

Tillstånd som kräver underhåll av kedja och svärd:

• Sågning av snitt till en sida eller i en vinkel.

• Sågen måste tvingas genom snittet.

• Otillräcklig försörjning av olja till svärd och kedja. Kontrollera skicket på svärdet varje gång kedjan slipas. Ett slitet svärd skadar kedjan och gör kapningen svår. Efter varje användning, och med enheten bortkopplad från strömkällan, ta bort alla sågspån från svärdet och kugghjulshålet. Om skenans ovansida är ojämn kan du använda en atl för att återställa raka kanter och sidor. Fila spårets kanter och sidor fyrkantiga Slitna spår Korrekt spår Byt ut svärdet när spåret är utslitet, om svärdet är böjt eller sprucket, eller när överskottsvärme eller kraftiga hack uppstår i spåret. Om byte är nödvändigt, använd bara svärdet som anges för din såg i reservdelslistan eller på etiketten som sitter på motorsågen. Byte/vändning av sågkedja och svärd Byt ut sågkedjan när tänderna är för slitna för att slipa eller när kedjan går sönder. Använd bara reservkedja som anges i denna bruksanvisning. Kontrollera svärdet innan du slipar kedjan. Ett slitet eller trasigt svärd är inte säkert och kommer att förstöra sågkedjan, vilket gör det svårare att såga. Skärpning av sågkedja VARNING: Ta bort batteriet från sågen innan service. Allvarliga skador eller dödsolyckor kan inträffa av elstötar eller kroppskontakt med den rörliga kedjan. Skäreggarna på kedjan är vassa. Använd skyddshandskar vid hantering av kedjan. Välj en rund l med en diameter på 3 mm som passar kedjedelningen. Filen hålls i korrekt lvinkel på 30° mot svärdet. Håll kedjan vass. Din såg skär snabbare och säkrare. En slö kedja kommer att orsaka onödigt slitage på kedjehjul, svärd, kedja och motor. Om du måste tvinga kedjan i trä och kapningen endast genererar sågspån med några få stora agor är kedjan slö. MILJÖSKYDD

Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.120

Omgivningstemperaturintervallen för att använda eller förvara verktyget och batteriet är 0°-45°C. Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är 0°-40°C. FELSÖKNING Om elverktyget inte fungerar felfritt, läs felsymtomerna i tabellen nedan som hänvisar till möjliga orsaker och åtgärder för avhjälpande av fel. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad. OBSERVERA! Innan felsökning startas stäng av elverktyget och ta bort batteriet. Symptom Möjliga orsaker Åtgärd Kedjesågen fungerar inte Slut på batteri Säkring defekt Ladda batteriet Byt ut säkringen Kedjesågen arbetar intermittent Överhettning Applicerar för mycket tryck under sågning. Lös anslutning. Intern glappkontakt. Strömställaren defekt. Placera maskinen på en sval, ventil- erad plats för att kyla ner den. Applicera relativt mindre tryck under sågning. Uppsök serviceverkstad. Kedjan/styrskenan heta. Kedjespänningen för hög. Kedjan är oskarp. Ställ in kedjespänningen. Efterslipa eller byt ut kedjan. Kedjesågen rycker, vibrerar eller sågar ej kor- rekt. Kedjespänningen för lös. Kedjan är oskarp. Kedjan försliten. Sågtänderna riktade åt fel håll. Ställ in kedjespänningen. Efterslipa eller byt ut kedjan. Byt ut kedjan. Montera sågkedjan på nytt med tänderna i rätt riktning. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Förklarar att denna produkt, Beskrivning Sladdlös motorsåg Typ KG343E KG343E.X (3 - betecknande för maskineri, representativt för batteridrivna grensågar) Funktion kapning av trä Uppfyller följande direktiv, 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC ändrad av 2005/88/EC Berört notierat organ: Namn: SGS Fimko Ltd Adress: Takomotie 8, FI-00380 Helsinki, Finland Certifiering nr: MD-347 2000/14/EC ändrad av 2005/88/EC: - Konformitetsutvärderingsprocedur enligt Bilaga V - Uppmätt bullernivå 94 dB(A) - Deklarerad garanterad bullernivå 97 dB(A) Standarder överensstämmer med: EN 62841-1, EN 12100, EN ISO 3744, EN IEC
