KU059 - Säge KRESS - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Werkbank / Schraubstock
Marke	Kress
Modell	KU059
Spannbereich	0–940 mm
Maximale Spannkraft	1 Tonne (1000 kg)
Maximale Belastung	272 kg
Pedalweg	24 mm pro Schritt
Gewicht	19 kg
Abmessungen (ausgeklappt)	1000 x 985 x 885 mm
Abmessungen (zusammengeklappt)	775 x 350 x 335 mm
Herstellungsmaterial	Massiver Stahl
Spannmethode	Fußbetätigung (Pedal)
Anzahl Backen	2 (eine fest, eine beweglich)
Enthaltenes Zubehör	Backenschutzkappen (2 Stück)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser oder chemische Reinigungsmittel
Sicherheit	Schutzbrille, Handschuhe, Atemschutzmaske empfohlen; nicht auf das Gerät steigen
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile; Reparatur durch Fachpersonal
Allgemeine Informationen	Richtlinie 2006/42/EG; max. Pedalkraft: 100 kg
Sicherheitssymbole	Bedienungsanleitung lesen, Augen-/Gehörschutz, Quetschgefahr, Handschuhe tragen

Häufig gestellte Fragen - KU059 KRESS

Wie installiere ich die Werkbank Kress KU059?

Legen Sie die Werkbank auf den Kopf, entriegeln Sie den Sperrknopf des hinteren Fußes, klappen Sie den hinteren Fuß aus und schieben Sie ihn in sein Gehäuse. Montieren Sie dann das Pedal bis es einrastet, klappen Sie die Vorderfüße aus bis sie einrasten. Richten Sie die Werkbank auf und überprüfen Sie, ob alle Füße verriegelt sind.

Wie klappe ich die Werkbank zusammen und verstaue sie?

Legen Sie die Werkbank auf den Kopf, entriegeln Sie den Sperrknopf, klappen Sie die Vorderfüße ein, ziehen Sie die Pedalverriegelung, schrauben Sie dann den hinteren Knopf ab und schieben Sie den hinteren Fuß in die Aufbewahrungsposition. Sie können den hinteren Fuß als Tragegriff verwenden.

Wie hoch ist die maximale Spannkraft des Schraubstocks?

Die maximale Spannkraft beträgt 1 Tonne (1000 kg). Achtung, der maximale Druck auf das Pedal darf 100 kg nicht überschreiten.

Wie spanne ich ein Werkstück?

Legen Sie das Werkstück gegen die feste Backe, schieben Sie die bewegliche Backe bis sie das Werkstück berührt, senken Sie dann den Sperrknopf in die entriegelte Position. Treten Sie auf das Pedal, bis die gewünschte Spannkraft erreicht ist.

Wie löse ich ein Werkstück?

Stellen Sie den Sperrknopf in die entriegelte Position, treten Sie dann auf das Pedal und lassen Sie es los, um das Werkstück freizugeben. Wenn das Werkstück sehr fest sitzt, üben Sie einen ähnlichen Druck auf das Pedal aus, bevor Sie es loslassen.

Kann man große Objekte spannen?

Ja, die bewegliche Backe kann um 180 Grad gedreht werden, um Werkstücke von 450 bis 940 mm zu spannen. Stellen Sie sicher, dass das Werkstück auf der Backe aufliegt und parallel ist, um Schäden am Gerät zu vermeiden.

Wie entferne ich die Backenschutzkappen?

Entfernen Sie die Schrauben in der Mitte der Backen, ziehen Sie dann die Schutzkappe von Hand ab. So können sie bei Verschleiß ersetzt oder optionale Backen montiert werden.

Welche Wartung ist erforderlich?

Das motorbetriebene Werkzeug benötigt keine Schmierung. Mit einem trockenen Tuch reinigen; niemals Wasser oder chemische Reinigungsmittel verwenden. An einem trockenen Ort aufbewahren. Keine vom Benutzer reparierbaren Teile.

Wie vermeide ich Unfälle mit der Werkbank?

Tragen Sie eine Schutzbrille, eine Atemschutzmaske und Handschuhe. Halten Sie Zuschauer fern, insbesondere Kinder. Steigen Sie niemals auf das Gerät und überschreiten Sie nicht die maximale Belastung von 272 kg.

Was tun bei Fehlfunktion?

Lassen Sie das Werkzeug von einem qualifizierten Reparateur überprüfen. Versuchen Sie nicht, es selbst zu reparieren. Verwenden Sie ausschließlich das in der Bedienungsanleitung empfohlene Zubehör.

BEDIENUNGSANLEITUNG KU059 KRESS

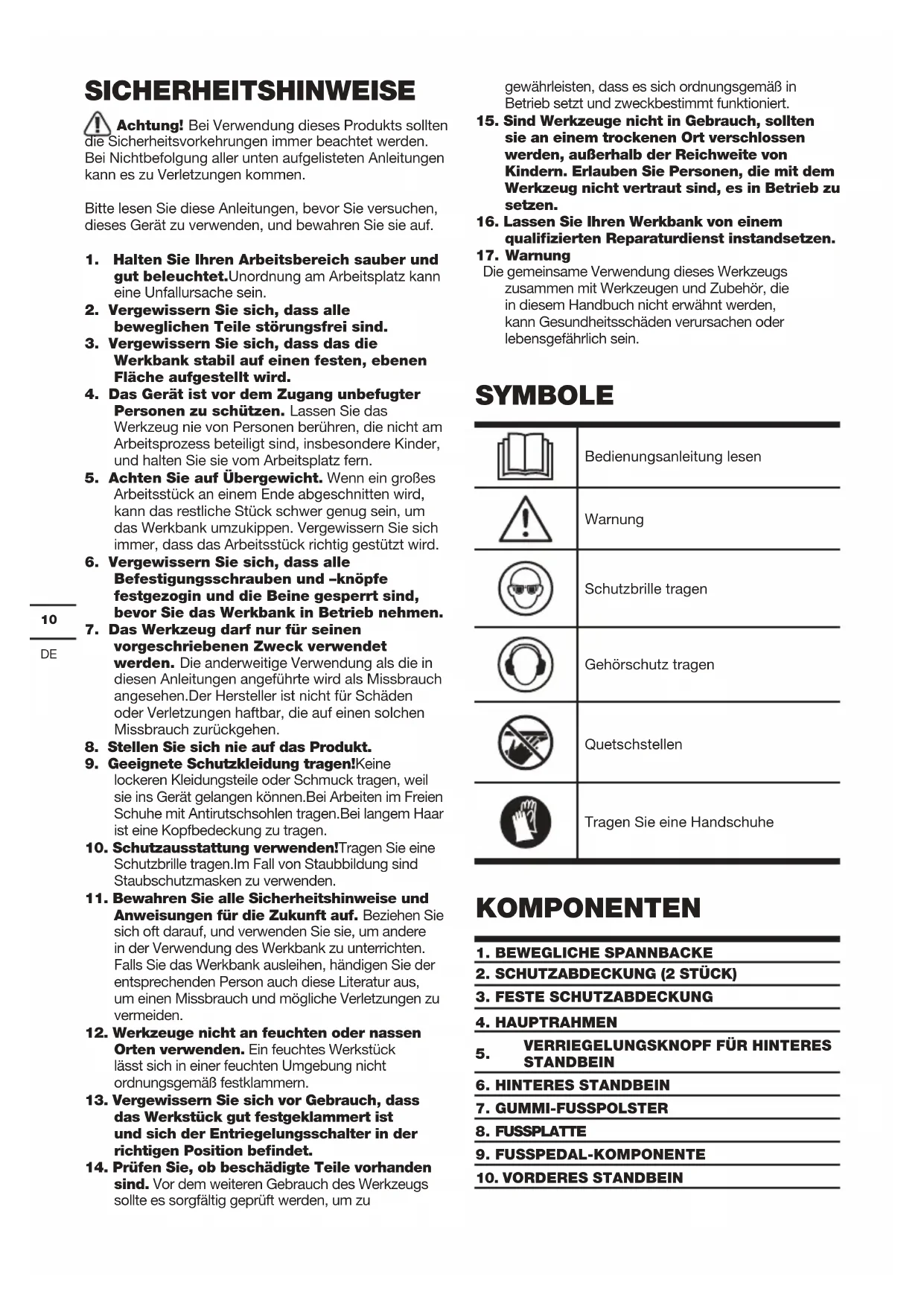

Achtung! Bei Verwendung dieses Produkts sollten die Sicherheitsvorkehrungen immer beachtet werden. Bei Nichtbefolgung aller unten aufgelisteten Anleitungen kann es zu Verletzungen kommen.

Bitte lesen Sie diese Anleitungen, bevor Sie versuchen, dieses Gerät zu verwenden, und bewahren Sie sie auf.

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung am Arbeitsplatz kann eine Unfallursache sein.
2. Vergewissern Sie sich, dass alle beweglichen Teile störungsfrei sind.
3. Vergewissern Sie sich, dass das die Werkbank stabil auf einen festen, ebenen Fläche aufgestellt wird.
4. Das Gerät ist vor dem Zugang unbefugter Personen zu schützen. Lassen Sie das Werkzeug nie von Personen berühren, die nicht am Arbeitsprozess beteiligt sind, insbesondere Kinder, und halten Sie sie vom Arbeitsplatz fern.
5. Achten Sie auf Übergewicht. Wenn ein großes Arbeitsstück an einem Ende abgeschnitten wird, kann das restliche Stück schwer genug sein, um das Werkbank umzukippen. Vergewissern Sie sich immer, dass das Arbeitsstück richtig gestützt wird.
6. Vergewissern Sie sich, dass alle Befestigungsschrauben und -knöpfe festgezogin und die Beine gesperrt sind, bevor Sie das Werkbank in Betrieb nehmen.
7. Das Werkzeug darf nur für seinen vorgeschriebenen Zweck verwendet werden. Die anderweitige Verwendung als die in diesen Anleitungen angeführte wird als Missbrauch angesehen. Der Hersteller ist nicht für Schäden oder Verletzungen haftbar, die auf einen solchen Missbrauch zurückgehen.
8. Stellen Sie sich nie auf das Produkt.
9. Geeignete Schutzkleidung tragen! Keine lockeren Kleidungsteile oder Schmuck tragen, weil sie ins Gerät gelangen können. Bei Arbeiten im Freien Schuhe mit Antirutschsohlen tragen. Bei langem Haar ist eine Kopfbedeckung zu tragen.
10. Schutzausstattung verwenden! Tragen Sie eine Schutzbrille tragen. Im Fall von Staubbildung sind Staubschutzmasken zu verwenden.
11. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Beziehen Sie sich oft darauf, und verwenden Sie sie, um andere in der Verwendung des Werkbank zu unterrichten. Falls Sie das Werkbank ausleihen, händigen Sie der entsprechenden Person auch diese Literatur aus, um einen Missbrauch und mögliche Verletzungen zu vermeiden.
12. Werkzeuge nicht an feuchten oder nassen Orten verwenden. Ein feuchtes Werkstück lässt sich in einer feuchten Umgebung nicht ordnungsgemäß festklammern.
13. Vergewissern Sie sich vor Gebrauch, dass das Werkstück gut festgeklammert ist und sich der Entriegelungsschalter in der richtigen Position befindet.
14. Prüfen Sie, ob beschädigte Teile vorhanden sind. Vor dem weiteren Gebrauch des Werkzeugs sollte es sorgfältig geprüft werden, um zu

gewährleisten, dass es sich ordnungsgemäß in Betrieb setzt und zweckbestimmt funktioniert.

1. Sind Werkzeuge nicht in Gebrauch, sollten sie an einem trockenen Ort verschlossen werden, außerhalb der Reichweite von Kindern. Erlauben Sie Personen, die mit dem Werkzeug nicht vertraut sind, es in Betrieb zu setzen.
2. Lassen Sie Ihren Werkbank von einem qualifizierten Reparaturdienst instandsetzen.
3. Warnung

Die gemeinsame Verwendung dieses Werkzeugs zusammen mit Werkzeugen und Zubehör, die in diesem Handbuch nicht erwähnt werden, kann Gesundheitsschäden verursachen oder lebensgefährlich sein.

SYMBOLE

	Bedienungsanleitung lesen
	Warnung
	Schutzbrille tragen
	Gehörschutz tragen
	Quetschstellen
	Tragen Sie eine Handschuhe

KOMPONENTEN

1. BEWEGLICHE SPANNBACKE
2. SCHUTZABDECKUNG (2 STÜCK)
3. FESTE SCHUTZABDECKUNG

4. HAUPTRAHMEN

5. VERRIEGELUNGSKNOPF FÜR HINTERES STANDBEIN

6. HINTERES STANDBEIN

7. GUMMI-FUSSPOLSTER
8. FUSSPLATTE
9. FUSSPEDAL-KOMPONENTE
10. VORDERES STANDBEIN

11. FUSSPEDAL-VERRIEGELUNG

12. WALZE

13. SCHALTER ZUM SPERREN/ENTSPERREN

14. FESTE BACKE

15. VERRIEGELUNG VORDERES STANDBEIN

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Spannweite 0-940mm
Max. Spannkraft 1 Ton (1000kg)
Aufspannmethode Fußtritt
Max. Last 272kg
Platzbedarf (stehend) 1000x985x885mm
Platzbedarf (gefaltet) 775x350x335mm
Aufspannweg –Fußpedal 24mm pro Stufe
Gewicht 19kg
Bauweise Massiver Stahl

HINWEISE ZUM BETRIEB

Hinweis: Lesen Sie das Handbuch vor

Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Werkbank ist ein vielseitiges Werkzeug zum Halten, Klemmen und Stützen.

1. AUFSTELLEN DER WERKBANK

1. Stellen Sie die Werkbank verkehrt herum auf den Boden, lösen Sie den Hinterbein-Sperrknopf (5), und klappen Sie es ganz auf. Bringen Sie das Bein in in die Arbeitsposition, indem Sie es fest hineinschieben in sein Gehäuse auf der Rückseite. Ziehen Sie dann den Knopf fest. (Siehe Abb. A-C)
2. Heben Sie das Fußpedal (9) an, bis es mit einem Klicken einrastet. (Siehe Abb. D-E)
3. Klappen Sie die Vorderbeine (10) ganz nach vorne auf, bis sie mit einem Klick einrasten. Der Vorderbein-Sperriegel (15) rastet automatisch ein. (Siehe Abb.E)
4. Drehen Sie die Werkbank um, und überprüfen Sie, ob alle Beine richtig fest sitzen.

2. ANLEITUNG ZUM ZUSAMMENKLAPPEN

Der Vorgang zum Zusammenklappen erfolgt in umgekehrten Reihenfolge zum obigen Vorgang. (Siehe Abb. F-K)

1. Vergewissern Sie sich, dass sich der Sperr-/Freigabeschalter in der Position „Nicht gesperrt“ befindet. (Siehe Abb.F)
2. Drehen Sie das Gerät auf den Kopf. Lösen Sie den Vorderbeinriegel, und falten Sie die Vorderbeine ein. (Siehe Abb.G)

3. Ziehen Sie den Fußpedal-Sperrriegel, und klappen Sie das Fußpedal ein. (Siehe Abb.H)

4. Lösen Sie den hinteren Sperrknopf. Ziehen Sie das Hinterbein aus dem Gehäuse heraus, zurück in die Lagerungsposition. Vergewissern Sie sich dann, dass der Hinterbeinsperrknopf richtig festgezogen ist.

5. Sie können das Hinterbein als Tragegriff verwenden, wenn die Werkbank fest zusammen geklappt ist. (Siehe Abb.I)
6. Sie können das Hinterbein auch verschieben, um es als Griff zu verwenden. Mit der Rolle an der Vorderseite ist der Transport von der Werkbank einfach und schnell. Beachten Sie bitte, dass die Rolle nicht für unwegsame Transportbedingungen geeignet ist. (Siehe Abb. J, K)

3. MATERIAL EINSPANNEN

1. Setzen Sie das Arbeitsstück gegen die feste Backe (14), und schieben Sie die bewegliche Backe (9) nach vorne, bis sie das Arbeitsstück berührt.
   Das Fußpedal kann wiederholt gedrückt werden, um die Spannbacke nach vorne zu bewegen.
2. Schieben Sie den Sperr-/Freigabehebel auf die Position „Gesperrt“. (Siehe Abb.L)
3. Drücken Sie das Fußpedal nach unten, bis genügend Spannkraft angewandt wird. (Siehe Abb.M)

Achtung: Die maximale zulässige Kraft, die auf das Fußpedal ausgeübt werden kann ist 100kg. Stellen Sie sich nicht auf das Gerät, und springen Sie nicht darauf, da das Gerät beschädigt werden kann oder Sie sich verletzen können.

4. LÖSEN VON SPANNBACKEN

1. Schieben Sie den Sperr-/Freigabehebel in die Position „Freigegeben“. (Siehe Abb.F)
2. Drücken Sie auf das Fußpedal, damit es sich nach oben bewegen und das Arbeitsstück dadurch freigeben kann. (Siehe Abb.M)
   Falls Sie das Arbeitsstück stark festgeklemmt haben, müssen Sie einen gleich starken Druck auf das Fußpedal ausüben, um es freizugeben.

Achtung: Beim Lösen der Spannbacken halten Sie das Arbeitsstück fest, damit es nicht zum Boden fällt.

1. Schieben Sie die bewegliche Backe zurück, und entfernen Sie das Arbeitsstück. (Siehe Abb.N)

5. EINSEITIGES EINSPANNEN

Manchmal können große oder unhandliche Arbeitsstücke nur auf einer Seite der Backen eingespannt werden. Vermeiden Sie in diesem Fall eine übermäßige Spannkraft.

6. SENKRECHTES EINSPANNEN VON ARBEITSTÜCKEN (Siehe Abb.O)

Manchmal müssen Rohre oder andere quadratförmige Arbeitsstücke (Stahl, Aluminium usw.) senkrecht in der Mitte der Backen eingespannt werden. Das Loch in der Basisplatte unter der Backe kann Arbeitsstücke fassen, die bis zu 6 cm im Durchmesser haben..

7. EINSPANNEN VON GROSSEN GEGENSTÄNDEN [450mm \~ 940mm]

Die bewegliche Backe kann umgedrehrt werden, um große Arbeitsstücke einzuspannen.

1. Stellen Sie den Sperr-/Freigabehebel in die Position „Freigegeben“, und vergewissern Sie sich, dass das Fußpedal freigegeben ist.
2. Schieben Sie die bewegliche Backe (1) vollständig von ihrer Gleitbahn. (Siehe Abb.N)
3. Drehen Sie die Backe um 180 Grad, und setzen Sie dann erneut in ihre Gleitbahn. (Siehe Abb.P) ein.

Achtung: Immer, wenn Sie Materialstücke mit umgedrehter Backe einspannen, achten Sie darauf, dass das Materialstück auf der beweglichen Backe sitzt und parallel zu dieser verläuft. Vermeiden Sie das Einspannen von Materialstücken am oberen Rand der Backen (mit einem Spalt zwischen dem Arbeitsstück und der Unterseite der beweglichen Backe), da ein übermäßiger Druck vom Fußpedal aus das Gerät beschädigen könnte. Hinweis: Anwendungen, wie Sägen von der Hand oder Hobeln, üben genug Druck aus und verursachen ein Verschieben der Werkbank. In solcher Situation ist es zulässig, die Werkbank zu stabilisieren, indem Sie sich auf die Fußplatten stellen. (Siehe Abb.R) Beim Einspannen von großen oder schweren Gegenständen sollten Sie Außenbordstützen bereitstellen. Stellen Sie sich nie auf die Fußplatte, um ein Umkippen der Werkbank zu vermeiden, insbesondere wenn Sie Strom betriebene Werkzeuge verwenden. (Siehe Abb.Q)

8. EINSPANNEN VON QUADRATISCHEN ROHREN

Spannen Sie quadratische Rohre oder ähnliche Gegenstände entweder in der Diagonale oder auf der flachen Seite ein. Verwenden Sie die Spannbacken, um Ihr Arbeitsstück sicher festzuhalten. (Siehe Abb.S)

9. ENTFERNEN DER SCHUTZABDECKUNGEN DER SPANNBACKEN (Siehe Abb.T)

Die Schutzabdeckungen können abgenommen werden, um eine größere Einspannweite zu ermöglichen, oder wenn Sie abgenutzte oder beschädigte ersetzen, oder um die optionalen Backen anzubringen. Dafür lösen Sie die Schrauben in der Mitte der Spannbacken. Die Spannbackenverkleidung (13, 14) kann dann mit der Hand entfernt werden.

WARTUNG

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle

gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

erklären hiermit, dass unser Produkt

Beschreibung Tragbare vielseitige Werkbank

Typ KU059

Funktionen dient als Arbeitstisch und als

Schraubstock

Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany
