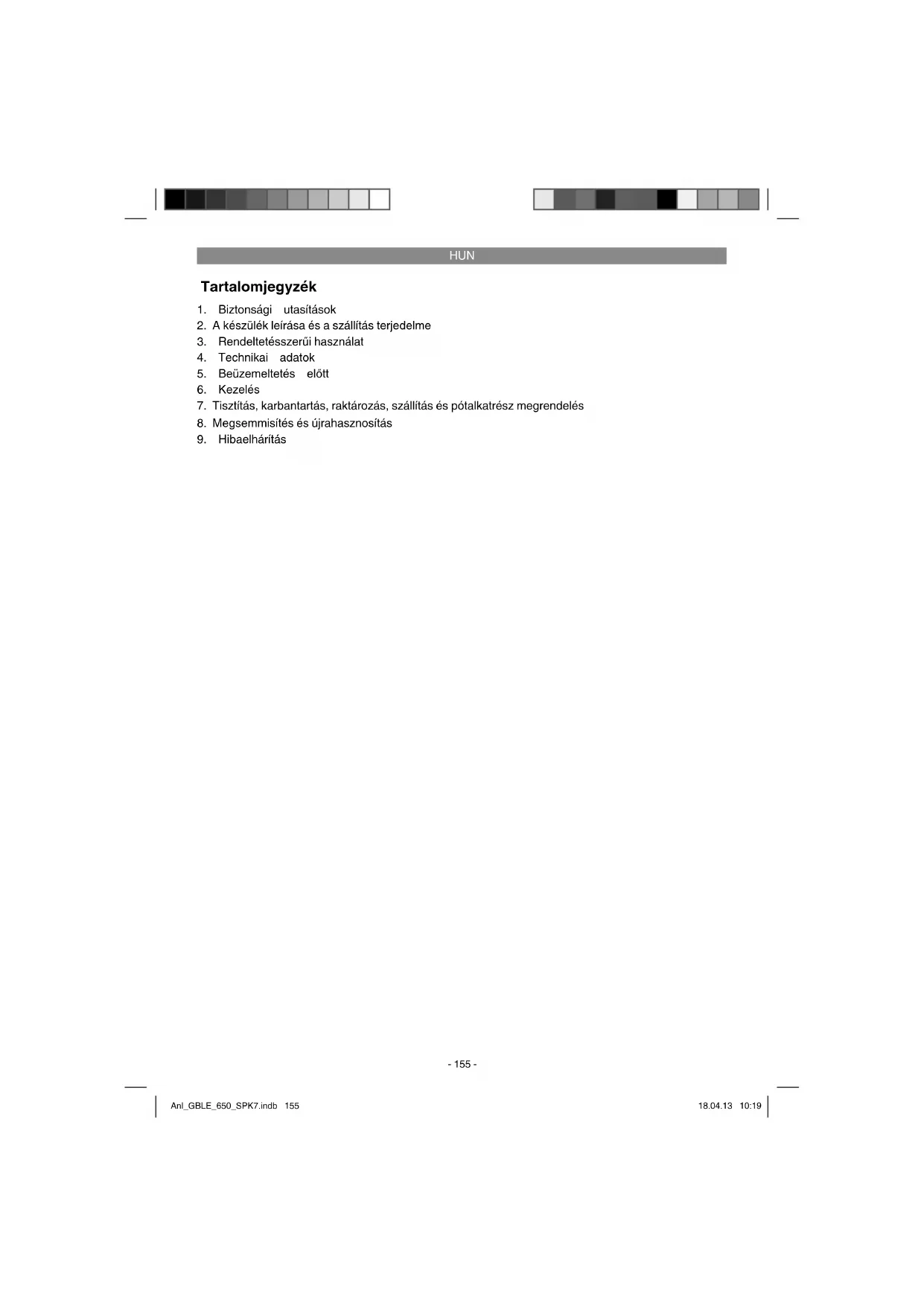

HASZNÁLATI ÚTMUTATÓ GBLE 650 Gardol

1. Biztonsági utasítások

2. A készülék leírása és a szállítás terjedelme

3. Rendeltetésszerűi használat

5. Beüzemeltetés előtt

7. Tisztítás, karbantartás, raktározás, szállítás és pótalkatrész megrendelés

8. Megsemmisítés és újrahasznosítás

Figyelem! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

Figyelmeztetés! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

1. Szorosan testhezálló, strapálható munka-

ruhát/ biztonsági ruhát hordani, ezeknek célszerűeknek kell lenniük és nem szabad akadályozniuk (hosszú nadrág vagy kombi- öltöny), valamint biztonsági munkacipőket, feszes kesztyűket, védősisakot, arcvédőt és védőszemüveget a szemek védelmére és zajvédő dugót vagy hasonló zajvédőt hordani.

2. Az üzemanyagot egy biztonsági helyen tölteni

fel. Óvatosan kinyitni a tankzárat, azért hogy lassan le tudjon épülni a fennálló túlnyomás és ne spricceljen ki üzemanyag. A motor indítása előtt tisztítsa meg a motorkészüléket az esetleges üzemanyag – vagy olajmaradé- koktól. A magasabb tüzveszély miatt a motort legalább egy 3m-es távolságban a feltöltés helyétől indítani.

3. A készülék motorját mindig kikapcsolni, ha

leállítaná és mielőtt dolgozna a készüléken.

4. Ellenőrizzen le minden csavart és zárat

feszes ülésükre. A készüléket csak egy üzembiztos állapotban szabad használni. Ne használja a készüléket sohasem, ha nincs szabályszerűen beállítva vagy nincs teljesen és biztosan összeszerelve.

5. Tartsa a fogantyúkat szárazon, tisztán és

üzemanyagkeverékektől mentesen.

6. A készüléket és a tartozékokat biztosan és

nyílt tűztől valamint hő-/szikraforrások, mint átfolyós rendszerű gázvízmelegítő, ruhas- zárító, olajkályha vagy hordozható radiátorok elöl védve tárolni.

7. A motort piszokmentesen tartani.

8. A készüléket csak elegendően kioktatott sze-

mélyeknek és felnőtteknek szabad kezelniük, beállítaniuk és karbantartaniuk.

9. Légutakproblémával rendelkező kezelő

személyzetnek és olyan személyeknek, akik egy nagyon poros környezetben dolgoznak, mindig egy kiváló minőségű porvédő maszkot kellen hordaniuk. A papír porvédő maszkok minden szokásos festék és háztartási üzlet- ben kaphatóak.

10. A készülékkel csak megfelelő időkben

dolgozni. Nem kora reggel vagy késő este, amikor zavarhatna vele embereket. Vegye fi gyelembe a helyi zajvédelmi rendeleteket.

11. Hagyja a munka elvégzéséhez a gépet a

lehető legalacsonyabb motorfordulatszámmal futni.

12. Munka előtt egy seprővel vagy egy ka-

paróvassal megtisztítani a készüléket a szennyeződésektől.

13. Poros körülményeknél nedvesítse meg egy

14. Használja a teljes fúvókameghosszabbítást,

úgy hogy a légáramlat a talaj közelében tud- jon dolgozni.

15. Nézzen körül gyerek, háziállatok, nyílt abla-

kok stb. után és fújja a piszkot biztonságosan el. ELKERÜLNI FIGYELMEZTETÉS: Csak ebben az utasításban ajánlott üzemanyagokat használni (lásd a fejeze- tet: Üzem- és kenőanyagok). Ne használjon so- hasem olyan üzemanyagot, amely nincs 2 ütemű motorolajjal keverve. Ez totálkárhoz vezethet és hatályát veszíti a szállító szavatossága.

1. Ne dohányozzon, ha üzemanyagot tölt fel,

vagy ha kezeli a készüléket.

2. Ne kezelje sohasem a készüléket hang-

tompító és egy rendeltetésszerűen installált kipufogó védőkupak nélkül.

3. Kezeit vagy a testrészeit a kipufogótol és a

gyújtókábeltól távol tartani.

4. Mihelyt fut a motor, a motorkészülék mérgező

szennygázokat termel. Ne dolgozzon soha- sem zárt vagy rosszul levegőztetett termek- ben. Anl_GBLE_650_SPK7.indb 156Anl_GBLE_650_SPK7.indb 156 18.04.13 10:1918.04.13 10:19HUN

5. Ne fújjon sohasem más személyek, állatok,

épületek, járművek vagy ablakok stb. felé! A motorkészülék nagy sebességel fel tud kis tárgyakat repíteni.

6. Ne kezelje a készüléket sohasem a

fúvócsővédő nélkül, azért hogy elkerülje a fújtatóvali kontaktust.

7. Ne tegye a forró motort gyullékony tárgyak/

anyagok közelébe le.

8. Ne használja hosszabb időtartamon keresztül

a készüléket, csináljon rendszeresen szüne- tet.

9. Ne használja sohasem a készüléket alkohol

vagy kábítószer behatása alatt. FIGYELMEZTETÉS: A terméken történő bármil- jen fajta megváltoztatás, toldalék vagy eltávolítás veszélyeztetheti a személyi biztonságát és hatá- lyát veszíti a szállító szavatossága.

10. Ne használja sohasem a készüléket, sem

zárt teremben sem a szabadban gyúlékony folyadékok vagy gázok közelében. Ennek rob- banás és/ vagy tűz lehet a következménye.

11. Ne hordjon olyan öltözetet, sem sálat, sem

nyakkendőt, sem ékszert, amelyek bekerül- hetnének a légbeszívó nyílásokba. Összeköt- ni a hosszú hajat és biztosítani (mint például egy fejkendő, sapka, sisak stb. által).

12. Ne tankoljon sohasem futó vagy forró motor-

13. Ne egedje meg sohasem a készüléket gye-

rekeknek kezelni. A készüléken található jelzőtáblák mag- yarázata (lásd a 9-es képet) 1 A készülék használata előtt elolvasni a hasz- nálati utasítást 2 Védőszemüveget hordani a szemek védelmé- re, a zaj elleni védelemre hordani fülvédőket 3 Figyelmeztetés! Veszély! 4 Tartsa a körülállókat távol 5 Figyelmeztetés! Forró felület 6 Üzemanyagszivattyú 7 Ne dolgozzon addig sohasem, amig embe- rek, főleg gyerekek vagy állatok tartózkodnak a veszélyeztetett körön belül. 8 Ne hagyja sohasem a fújtatót a fúvócső nél- kül futni 9 Hangteljesítményszint a 2000/14/EC irányvo- nalnak megfelelően. 10 A készülék kikapcsolása után még utánforgat a motor.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (1-es kép)

3. Gázszabályozó karzár

4. Gázszabályozó kar

5. Gyújtógyertyadugó

10. Szívó- / fúvókar

12. Üzemanyagszivattyú (Primer)

13. Indítóbillentyű (hidegindító)

15. A fújtató gépháza

18. Gyújtógyertyakulcs

19. Fúvó-/szívócső biztosítócsavar

20. Benzin-/Olaj keverőpalack

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Figyelem! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! Anl_GBLE_650_SPK7.indb 157Anl_GBLE_650_SPK7.indb 157 18.04.13 10:1918.04.13 10:19HUN

Eredeti használati utasítás

3. Rendeltetésszerűi használat

A lombszívó/-fúvó csak lombra és a kerti hulladé- kokra mint például fűre, kis ágakra van engedé- lyezve. Másfajta használat nem engedélyezett. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

• Motortípus p. 2
• -ütemű-motor; léghűtésű Motorteljesítmény (max.) p. 0
• ,65 kW/ 0,9 PS Lökettérfogat p. 25
• ,4 ccm Max. fordulatszám motor perc p. 8000

............................ 97 dB(A) Hangteljesítményszint L

5. Beüzemeltetés előtt

Fúvócsőfelszerelés (ábra 1a) Tolja a fúvócsövet (14) a fújtató gépházba és biztosítsa a biztosítócsavarral (19) a fúvócsövet. Húzza feszesen meg a csavarokat (19). Szívótoldat felszerelése (ábra 1b) A szívóüzemben fel lehet szerelni a szívótoldatot (16). Ehhez a fúvócsőbe (14) tolni a szívótoldatot (16). A heverő felszerelése (2-es ábra) Akassza be a tartóöv kapcsokat a fogantyún arra előrelátott gyűrűkbe. A felfogózsák felszerelése (3a-3c) Tolja a felfogózsákot (11) a felfogózsákadapterre rá és rögzítse a tépőzárral (A) a felfogózsákadap- terre a kiemelkedés (B) felett rá. Akassza a felfo- gózsákot a pántnál fogva (C) a fúvó-/szívócsőre rá.

5.2 Üzemanyag és olaj

Ajánlott üzemanyagok Csak egy ólommentes benzinből és egy 2-ütemű- motorolajból álló keveréket használni. Keverje be az üzemanyagkeveréket az üzemanyag-keverék- táblázat szerint. Figyelem: Ne használjon sohasem olyan üzema- nyagkeveréket, amelyik 90 naptól hosszabb ideig tárolva volt. Figyelem: Ne használjon olyan 2-ütemű-olajat, amely egy 100:1-hez levő keverékarányt ajánl. Nem elegendő kenés miatti motorkároknál megszűnik a gyártó motorszavatossága. Figyelem: Az üzemanyag szállítására és táro- lására csak az arra előrelátott és engedélyezett tartályt használni. Mindig a megfelelő benzin és 2-ütemű-olaj men- nyiséget adni a mellékelt keverőpalackba (lásd a felnyomtatott skálát). Azután rázza jól fel a tartályt.

5.3 Üzemanyag-keverék-táblázat:

Keverési eljárás: 40 rész benzint 1 rész olajra Benzin 2-ütemű-Olaj 1 liter 25 ml 5 liter 125 ml Anl_GBLE_650_SPK7.indb 158Anl_GBLE_650_SPK7.indb 158 18.04.13 10:1918.04.13 10:19HUN

Kérjük vegye fi gyelembe a törvényi határozatokat a zajvédelmi rendeletekkel kapcsolatban, ame- lyek helyenként különbözőek lehetnek.

6.1 Hidegindítás (4a-4c)

Töltse fel megfelelő mennyiségű benzin-/ola- jkeverékkel a tartályt. Lásd az üzemanyag és olaj-at is.

1. Biztosan és feszesen leállítani a készüléket a

2. A be-/kikapcsolót (2) az „I”-re állítani (ábra 4a)

3. Addig nyomni a gázszabályozó kart (4), amig

be nem reteszel (ábra 4a).

4. 10x megnyomni az üzemanyagszivattyút (12)

5. A hidegindítókart (13) a „

6. A fogantyúnál fogva szorosan tartani a készü-

7. Egy rövid darabot kihúzni az indítókötelet,

addig amig egy ellenállást nem érezne – a motor indításához egy egyenletes, gyors húzására van szükség. Ha fut a motor, akkor a „ ”-ra állítani a hidegindítókart.

8. Bemelegítéshez hagyni a motort cca. 10 má-

9. Megnyomni a gázszabályozókar zárat. A

gázszabályozó kar visszaugrik az üresmeneti pozícióba. Utasítás: Ha ismételt próbálkozás után sem indít a motor, akkor kérjük járjon el a „Hibakeresési terv” fejezet szerint. Utasítás: Az indítókötelet mindig csak egyene- sen húzni kifelé. Ferde kihúzásnál dörzsölődik a kötél a fűzőkarikán. A súrlódás a fonal felszag- gatását hozza létre és ezáltal növekszik a kopás. Ha hátrahúzza a kötelet, akkor mindig feszesen tartani az indító fogantyút. Ügyeljen arra, hogy ne csapódjon vissza a kötél, miután ki lett húzva. Ez a kötél beakadásához/ magasabb kopásához ve- zethet és / vagy kárt okozhat az indítógépházon.

6.2 Meleg indítás (a motor nem lett 15-20

percnél hosszabb ideig leállítva)

1. Húzza az indító kötelet. Egy vagy két húzás

után indítania kellene a motornak. Ha 6 szori meghúzás után még nem indítana a motor, akkor ismételje meg a 2-től 6- ig levő lépé- seket, lásd a fejezetet: „Hidegindítás”.

2. Ha nem indít a motor, vagy ha indít és több

húzás után ismét leáll, akkor kövesse az utasításokat a fejezetben: „Hidegindítás”.

6.3 Leállítani a motort

Vész-ki lépési sorozat: Ha szükséges a fúvókészülék közvetlen leállítása (veszély helyzet!), akkor kapcsolja a gyújtókapc- solót (1-es ábra/poz. 2) a „0”-ra. Normális lépési sorozat: A motor leállításához nyomja meg a gázszabályo- zókar zárat (ábra 4a/poz. 3), ez azt okozza, hogy a gázszabályozó kar visszatér a normális pozíció- ba és a motor üresmenetben fut. Azután nyomja a stop-ra a gyújtókapcsolót (1-es ábra/poz. 2).

6.4 A szívó- és a fúvóüzem közti átkapcsolás

(1-es kép/poz. 10) Ezzel a készülékkel Ön vagy fújni vagy szívni tud.

A fúvóüzem aktiválásához tolja jobbra a szívó-/fúvókart (10).

A szívóüzem aktiválásához tolja fel a szívó-/ fúvókart (10).

6.5 Fúvóüzem (5-ös ábra)

A lombfújó készüléke a teraszok, járdák, pázsitok, bokrok és még sok más nehezen hozzáférhető felületeknek, ahol piszok gyülhet össze, szabadra való fújására alkalmas. Mielőtt kezelné a készüléket, kérjük olvassa végig a saját biztonsága végett még egyszer a mellékelt használati utasítás minden biztonsági utasítását és minden használati utalását. Ne használja a készüléket, ha körülállók vagy állatok lennének a közvetlen közelben. Más személyekhez vagy álla- tokhoz legkevesebb 10m-es távolságot tartani. Nagyon poros területeken való dolgozásnál egy porvédő maszk/ gázmaszk hordását ajánljuk. Ahhoz, hogy jobban tudja irányítani a fújásirányt, mindig elegendő távolságot tartanai az elfújandó anyaghoz. Ne fújon sohasem a körülállóak irányá- ba. A légáramlat sebességét a gázszabályozókar által lehet az üresmeneti és a teljesgázi beállítás között szabályozni. Minden egyes használathoz az optimális légáramlatsebesség kipuhatolásához próbáljon ki különböző gázszabályozó karálláso- kat. Figyelem: A felkavart vagy elhajított tárgyak elöli védelemhez hordjon mindig egy védőszemüveget vagy egy arcvédőt. Figyelem: A készüléket mindig úgy vezetni, hogy a forró szennygázok ne kerüljenek érintkezésbe a ruhájával és ne rongálják azokat meg, és hogy ne lélegezze őket be a kezelő. Anl_GBLE_650_SPK7.indb 159Anl_GBLE_650_SPK7.indb 159 18.04.13 10:1918.04.13 10:19HUN

Figyelem: A szívóüzemben, a használónak és a körülállóknak a felkavart vagy az elhajított tárgyak elöli védelemként, csak egy helyesen felszerelt felfogózsákkal szaban használni a készüléket. Biztosítsa, hogy használat előtt be legyen zárva a felfogózsák zára. Ne szívjon fel a grill- vagy a tűzhelyekről forró vagy égő anyagokat (mint pé- ldául forró hamut, parázsló cigarettákat). Várjon mindig addig, amig ezek az anyagok elegendően le nem hültek. Ne használja a készüléket soha- sem nyílt tüzek közelében. Figyelem: Ez a készülék a lomb, papír, karton, kis ágak, gaz, fakéregdarabok, vágott fű, stb. felszívására alkalmas.Csak az előrelátott célra használni fel a készüléket, ne vegye más célra igénybe. Ne próbáljon sohasem felszívni nagy kö- veket, üvegdarabokat, palackokat, fémdobozokat vagy eff ajtákat. Ennek a következményei károk lehetnek a fúvóberendezésen, a készüléken va- lamint ez sérülési veszélyt jelenthet a használó számára. Ha a szívócső egymagasságban van a fúvókés- zülékkel (vízszintben) akkor a készülékbe kövek vagy nagy tárgyak lehetnek beszívva, ez sérülé- sekhez vezethet a fúvóberendezésen. A lombszívó készülék kezeléséhez:

1. Kövesse, az utasításban leírottak szerint az

indítási utasításokat.

2. Hagyja a motort üres menetben futni. A

válltartóövet úgy fektetni fel, hogy az öv a bal vállon keresztül feküdjön. Figyelem: Biztosítsa, hogy a válltartóöv ne fedje le, blokkolja a kipufogót vagy esetleg kontaktusba kerüljön vele a kezelés ideje alatt. A kipufogó hőt termel és megégetheti, elolvaszthatja vagy me- grongálhatja az övet.

3. A készüléket mindig a jobb kézzel a felülső

fogantyúnál és a bal kézzel az elülső fogan- tyúnál fogva tartani (6-os ábra).

4. A szíváshoz lóbálja a készüléket az egyik

oldalról a másikra. Figyelem: A szívócső eldugulásának az elkerülé- séhez, a nagy rakás felszívandó anyaghoz a kés- züléket lassan és óvatosan kell hozzávezetni. Eldugult szívócső Az eldugulás eltávolításához: Kapcsolja ki a motort. Hirtelen mozdulattal, amig az még fel van fújva, összenyomni a felfogó zsákot azért, hogy kinyomja az eldugult anyagot a szívócsőböl. Egy ilyen megfordított léglökés normálisan elegendő ahhoz, hogy kioldja a blok- kolt tárgyakat. Ha nem oldanának ki a tárgyak a felfogózsák komprimálása által, akkor végezze el a következő lépéseket:

Távolítsa és ellenőrizze le a szívócsövet

Tisztítsa meg óvatosan a beszívófejet

Tegye ismét be a szívócsövet.

7. Tisztítás, karbantartás,

raktározás, szállítás és pótalkatrész megrendelés A karbantartási munkálatok előtt mindig kikapc- solni a készüléket és lehúzni a gyújtógyertyadu- gót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét. A felfogózsák tisztítása Egy piszkos felfogózsák blokkolja a légellátást és ezáltal leredukálja a szívásteljesítményt. A felfogózsák megtisztításához:

1. Távolítsa el a felfogózsákot a készülékről.

2. Nyissa ki a zárat és ürítse ki a tartalmát.

3. Fordítsa ki a zsák „belülső oldalát kívülre” és

rázza erősen ki. A zsákot rendszeresen ki kel- lene üríteni.

4. Fordítsa most a zsák „belülső oldalát belülre”,

zárja le a zárat és erősítse fel ismét a készü- lékre a felfogózsákot. Anl_GBLE_650_SPK7.indb 160Anl_GBLE_650_SPK7.indb 160 18.04.13 10:1918.04.13 10:19HUN

Utasítás: Ha erősen szennyeződött a felfogóz- sák, akkor azt meleg vízzel és egy enyhe mosós- zerrel kézzel megtisztítani. Gondosan kiöblíteni. Hagyja a használat előtt jól megszáradni a felfo- gózsákot.

A légszűrő karbantartása (ábrák 7a-tól – 7b-ig) A szennyezett légszűrők, a karburátor túl kevés légellátása által lecsökkentik a motorteljesít- ményt. Ezért elengedhetetlen a rendszeres ellenőrzés. A légszűrőt minden 25 üzemóra után le kellene ellenőrizni és szükség esetén megtisz- títani. Nagyon poros levegő esetén sűrűbben le kell ellenőrizni a légszűrőt.

1. Távolítsa el a légszűrőfedelet (ábra 7a)

2. Vegye ki a szűrőelemet (ábra 7b).

3. Tisztítsa meg a szűrőelemet vagy kiporolás

4. Az összeszerelés az ellenkező sorrendben

történik. Figyelem: Ne tisztítsa a légszűrőt sohasem ben- zinnel vagy gyullékony oldószerekkel. A gyújtógyertya karbantartása (ábrák 8a-tól – 8b-ig) Gyújtógyertyaszikraút = 0,6mm. A gyújtógyertyát 12 – 15-ig levő Nm-el meghúzni. A gyújtógyertyát szennyeződésekre elősször 10 üzemóra után leellenőrizni és adott esetben egy rézdrótkefével megtisztítani. Azután a gyújtógyertyát minden 50 üzemóra után karban kell tartani.

1. Húzza egy csavarófordulattal le a gyújtógyer-

2. Távolítsa el a mellékelt gyújtógyertyakulccsal

a gyújtógyertyát (ábra 8b).

3. Az összeszerelés az ellenkező sorrendben

Figyelem: Ezeknek a lépéseknek a betartásánál történő hibáknak a következménye lehet, hogy a karburátor belső falán lerakódások keletkeznek, aminek a következménye egy megnehezített indí- tás vagy egy maradandó kár lehet a gépen.

1. Végezzen minden általános karbantartási

munkálatot el, amely a használati utasítás karbantartási fejezetében áll.

2. Eressze le az üzemanyagot a tartályból

(használjon ehhez egy szokványos műanyag- benzinszivattyút a barkácsboltból).

3. Miután le lett eresztve az üzemanyag, indítsa

4. Hagyja a motrot üresmenetben addig futni,

amig a készülék le nem áll. Ezáltal meg lesz tisztítva a karburátor a maradék üzemanyag- tól.

5. Hagyja a motort lehülni (cca. 5 perc).

6. Távolítsa el a gyújtógyertyát.

7. Töltsön egy teáskanál mennyiségű tiszta

2-ütemű-motorolajat az égéskamrába. Húzza ki egy párszor óvatosan az indító kötélhúzó szerkezetet, azért hogy beolajozza a belső szerkezetrészeket. Tegye ismét be a gyújtógy- ertyát.

8. Tisztítsa meg a gép külső gépházát.

9. Tárolja a gépet egy hideg, száraz helyen

és mindenféle gyujtóforrások és gyullékony anyagok hatótávolságán kívül. Trágyázós- zerek és más kémia kerti termékek sokszor olyan anyagokat tartalmaznak, amelyek meggyorsítsák a fémek korrózióját. Ne tárolja a gépet trágyázószereken vagy más vegysze- reken vagy azok közelében.

7.4 Újboli üzembevétel

1. Távolítsa el a gyújtógyertyát.

2. Húzza töbször ki az indító kötélhúzó szerke-

zetet, azért hogy megtisztítsa az égéskamrát a felesleges olajatól.

3. Tisztítsa meg a gyújtógyertyakontaktust vagy

pedig tegyen egy új gyújtógyertyát bele.

4. Töltse fel a benzintartályt. Lásd a fejezetet

5. Végezze el az „Indítás hideg motornál” pont

alatt az 1-től – 7-ig levő lépéseket.

Ha szállítani szeretné a készüléket, akkor ürítse ki a „Tárolás”-i fejezetben elmagyarázottak szerint a benzintartályt. Tisztítsa meg egy kefével vagy egy kézi seprővel a durva szennyeződéstől a készüléket.

7.6 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak. Anl_GBLE_650_SPK7.indb 161Anl_GBLE_650_SPK7.indb 161 18.04.13 10:1918.04.13 10:19HUN

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál. Anl_GBLE_650_SPK7.indb 162Anl_GBLE_650_SPK7.indb 162 18.04.13 10:1918.04.13 10:19HUN

A következő táblázat felmutatja a hibaszimptómákat és leírja hogy hogyan lehet őket elhárítani, ha a gép egyszer nem működne helyesen. Ha ezzel nem tudja lokalizálni és megoldani a problémát, akkor kérjük forduljon a szervíz-műhelyéhez. Zavar Lehetséges okok Zavarelhárítás Nem ugrik be a készülék - Hibás eljárás az indításnál. - Kormos vagy nedves gyújtógyertya - Hibás karburátorbeállítás - Kövesse az utasításokat az indításhoz. - Gyújtógyertyát megtisztítani vagy kicserélni egy újért. - Autorizált vevőszolgálatot felkeresni vagy pedig a készüléket az ISC GmbH-hez beküldeni. Beindul a készülék, de nincs sohasem teljes teljesítménye. - Rossz a hidegindítókar beállítása. - Szennyezett légőszűrő - Hibás karburátorbeállítás - A hidegindítókart az „ ”-re állítani. - Légszűrőt megtisztítani. - Autorizált vevőszolgálatot felkeresni vagy pedig a készüléket az ISC GmbH-hez beküldeni. Rendszertelenül fut. - Hibás elektródatávolság a gyújtó- gyertyán - Hibás karburátorbeállítás - Tisztítsa meg a gyújtógyertyát és igazítsa ki az elektródatávolságot, vagy pedig tegyen egy új gyújtógy- ertyát be. - Autorizált vevőszolgálatot felkeresni vagy pedig a készüléket az ISC GmbH-hez beküldeni. Túlságosan füstöl a motor - Hibás üzemanyagkeverék - Hibás karburátorbeállítás - Használjon a helyes üzemanyag- keveréket (lásd az üzemanyagkeve- rék táblázatot) - Autorizált vevőszolgálatot felkeresni vagy pedig a készüléket az ISC GmbH-hez beküldeni. Anl_GBLE_650_SPK7.indb 163Anl_GBLE_650_SPK7.indb 163 18.04.13 10:1918.04.13 10:19HUN

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GBLE_650_SPK7.indb 164Anl_GBLE_650_SPK7.indb 164 18.04.13 10:1918.04.13 10:19HUN

Garanciahatározatok Az iSC GmbH ill. az illetékes barkácsárúház garantálja a hiba elhárítását ill. a készülék kicserélését a lenti áttekintésnek megfelelően, ez nem érinti a törvény általi szavatossági igényeket. Kategória Példa Garanciateljesítmény Hiányok az anyagon vagy a szerkeztésen 24 hónap Gyorsan kopó részek* Gyújtógyertya, légszűrő 6 hónap Fogyóeszköz/ fogyórészek* Garancia csak azonnali defekt esetén (24 órán belül a vásárlás után / vásárlati nyugtadátum) Hiányzó részek 5 munkanap

• nincs okvetlenül a szállítás terjedelmében! A gyorsan kopó részekkel, fogyóeszközökkel és a hiányzó részekkel kapcsolatban az iSC GmbH ill. Az illetékes barkácsárúház csak akkor ganatálja az 5 munkanapon belüli hibaelhárítást ill. Utánszállítást, ha a hiány 24 órán (fogyóeszközök), 5 munkanapon (hiányzó részek) vagy 6 hónapon (gyorsan kopó rés- zek) belül a vásárlás után jelentve lesznek és a vásárlás időpontja a vásárlási nyugta által igazolva lesz. Anyagi vagy szerkeztési hibánál, garanciaesetben kérjük a készüléket a mellékelt garanciakártyával együtt és teljesen kitöltve benyújtani. Ennél fontos megadni egy pontos hibaleírást. Ehhez kérjük a következő kérdéseket megválaszolni:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GBLE_650_SPK7.indb 165Anl_GBLE_650_SPK7.indb 165 18.04.13 10:1918.04.13 10:19HUN

Garanciaokmány Tisztelt Vevő, termékeink szigorú minõségi ellenõrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy a legközelebbi illetékes barkács üzlethez. A garanciaigény érvényesítésével kapcsolatban a következõ érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket. A jogi szavatossági

igények, ez a garnacia által nincsennek érintve. A garanciateljesítményünk az Ön számára ingye- nes.

2. A garancaitelyesítmény csak kizárólagosan olyan hibákra terjed ki, amelyek anyag- vagy gyártási

hibákra visszavezethetőek és ezeknek a hibáknak a kiküszöbölésére ill. a készülék kicserélé- sére van korlátozva. Kérjük vegye fi gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a garanciaszerződés nem jön létre, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva. Továbbá a következő kárpótlási tel- jesítmények mint a szállítási károkért, károkért amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), visszaélésszerű vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett be- tétszerszámok vagy tartozékok), a karbantartási és biztonsági határozatok fi gyelmen kívül hatása, idegen testek behatolása a készülékbe (mint például homok, kövek vagy por) erőszakbehatolás vagy idegen behatások (mint például leejtés általi károk) úgymint a használat általi, szokásos kopá- sok által keletkező károk ki vannak zárva. Ez különösen azokra az akkukra érvényes, amelyekre még egy 12 hónapos garanciaidőt nyújtunk. A készüléken történő előzetes belenyúlás esetén elveszítődik a garanciajogosultság.

3. A garanciaidő érvényessége 5 év és a készülék vásárlási időpontjával kezdődik. A garanciaigények

a garanciaidő lejárása előtt, két héten belűl érvényesíteni kell, miután felismerte a hibát. A garanci- ajog érvényesítése a garancia idő lejárása után ki van zárva. A készülék kicserélése vagy megja- vítása nem vezet a garancia időtartamának a meghosszabításához se nem vezet ez a teljesítmény a készülék vagy az esetleg beépített pótalkatrészek egy új garanciaidőtartamhoz. Ez egy helyszíni szervíz esetében is érvényes.

4. A garanciajog érvényesítéséhez kérjük küldje a defekt készüléket bérmentesen a lent megadott

címre. Mellélkelje a vásárlási nyugtát erdetiben vagy egyébb módon levő bizonylatot a vásárlás keltéről. Kérjük őrizze ezért jól meg a pénztári cédulát mind bizonyítékot! Kérjük írja le lehetőleg pontosan a reklamáció okát. Ha a defekt a garnciateljesítményünk keretén belül van, akkor kap azonnal egy megjavított vagy egy új készüléket vissza. A gyorsan kopó /fogyasztó és hiányzó részekkel kapcsolatban utalunk, ennek a használati utasításnak a garanciarendeltetései szerinti korlátolt garanciára. Anl_GBLE_650_SPK7.indb 166Anl_GBLE_650_SPK7.indb 166 18.04.13 10:1918.04.13 10:19NOR
