GBLE 650 - Pihalnik Gardol - Brezplačna navodila za uporabo

Vrsta izdelka	Pihalnik / Sesalnik listja
Znamka	Gardol
Model	GBLE 650
Motor	2-taktni, zračno hlajen
Moč motorja	0,65 kW / 0,9 KM
Prostornina	25,4 cm³
Največja hitrost motorja	8000 vrt/min
Hitrost zraka	210 km/h
Maksimalni pretok zraka	650 m³/h
Prostornina rezervoarja	800 ml
Teža (prazen rezervoar)	7,5 kg
Prostornina zbiralne vreče	55 L
Razmerje mulčenja	10:1
Raven zvočnega tlaka (LpA)	97 dB(A)
Raven zvočne moči (LWA)	111 dB(A)
Vibracije (tw)	21,27 m/s²
Vžigalna svečka	RCJ6Y (razmak 0,6 mm)
Vžig	Elektronski
Gorivo	Mešanica neosvinčenega bencina / 2-taktnega olja (40:1)
Funkcije	Pihanje, sesanje, drobljenje
Varnost	Zavorni izklop, blokada plina, zaščita zagona
Vzdrževanje	Zračni filter (vsakih 25 ur), svečka (10 ur nato 50 ur)
Garancija	2 leti napake materiala/dela, 6 mesecev obrabljivi deli

Pogosto zastavljena vprašanja - GBLE 650 Gardol

Kako zagnati pihalnik Gardol GBLE 650?

Za hladni zagon postavite napravo na tla, stikalo nastavite na "I", pritisnite črpalko za gorivo 10-krat, zaprite loputo, nato počasi vlecite vrv zaganjalnika do upora, nato pa jo potegnite hitro. Ko motor zaženete, odprite loputo.

Katero gorivo uporabiti za GBLE 650?

Uporabite mešanico neosvinčenega bencina in posebnega 2-taktnega olja v razmerju 40:1. Na primer, 1 liter bencina s 25 ml olja. Mešanice ne shranjujte več kot 90 dni.

Kako preklopiti iz načina pihanja v način sesanja?

Potisnite ročico za sesanje/pihanje (oznaka 10) navzgor za sesanje in v desno za pihanje. Prepričajte se, da ste za sesanje namestili zbiralno vrečo.

Kaj storiti, če motor ne zažene?

Najprej preverite vžigalno svečko: očistite jo ali zamenjajte, če je umazana ali mokra. Prepričajte se, da je stikalo v položaju "I" in da je loputa v pravilnem položaju. Če težava ne izgine, se obrnite na servis.

Kako očistiti zračni filter?

Odstranite pokrov zračnega filtra, vzemite filtrirni element in ga očistite s potrkavanjem ali s stisnjenim zrakom. Nikoli ga ne čistite z bencinom ali vnetljivimi topili. Ponovno sestavite v obratnem vrstnem redu.

Kako shraniti pihalnik po uporabi?

Izpraznite rezervoar za gorivo, pustite motor teči, dokler se ne ustavi, da očistite uplinjač. Odstranite svečko, vlijte žlico 2-taktnega olja v valj, nekajkrat povlecite vrv, namestite svečko. Hranite na hladnem in suhem mestu, stran od virov vžiga.

Katera vžigalna svečka je priporočena?

Priporočena vžigalna svečka je RCJ6Y z razmikom med elektrodama 0,6 mm. Zategnite jo z navorom 12-15 Nm.

Kako se izogniti prekomernim vibracijam?

Prepričajte se, da so vsi vijaki in pritrditve dobro zategnjeni. Napravo uporabljajte pri ustreznih vrtljajih motorja in ne pritiskajte na trde materiale. Če vibracije ne prenehajo, preverite, ali je rotor poškodovan.

Ali lahko napravo uporabljam v dežju ali na mokri površini?

Ne, uporaba naprave v dežju ali na mokrih površinah je prepovedana zaradi nevarnosti električnega udara in zdrsa. Uporabljajte jo le v suhem vremenu.

Kje najti nadomestne dele za GBLE 650?

Nadomestne dele lahko naročite z navedbo vrste naprave, številke artikla in identifikacijske številke na spletni strani www.isc-gmbh.info. Prav tako se obrnite na lokalno trgovino z orodjem.

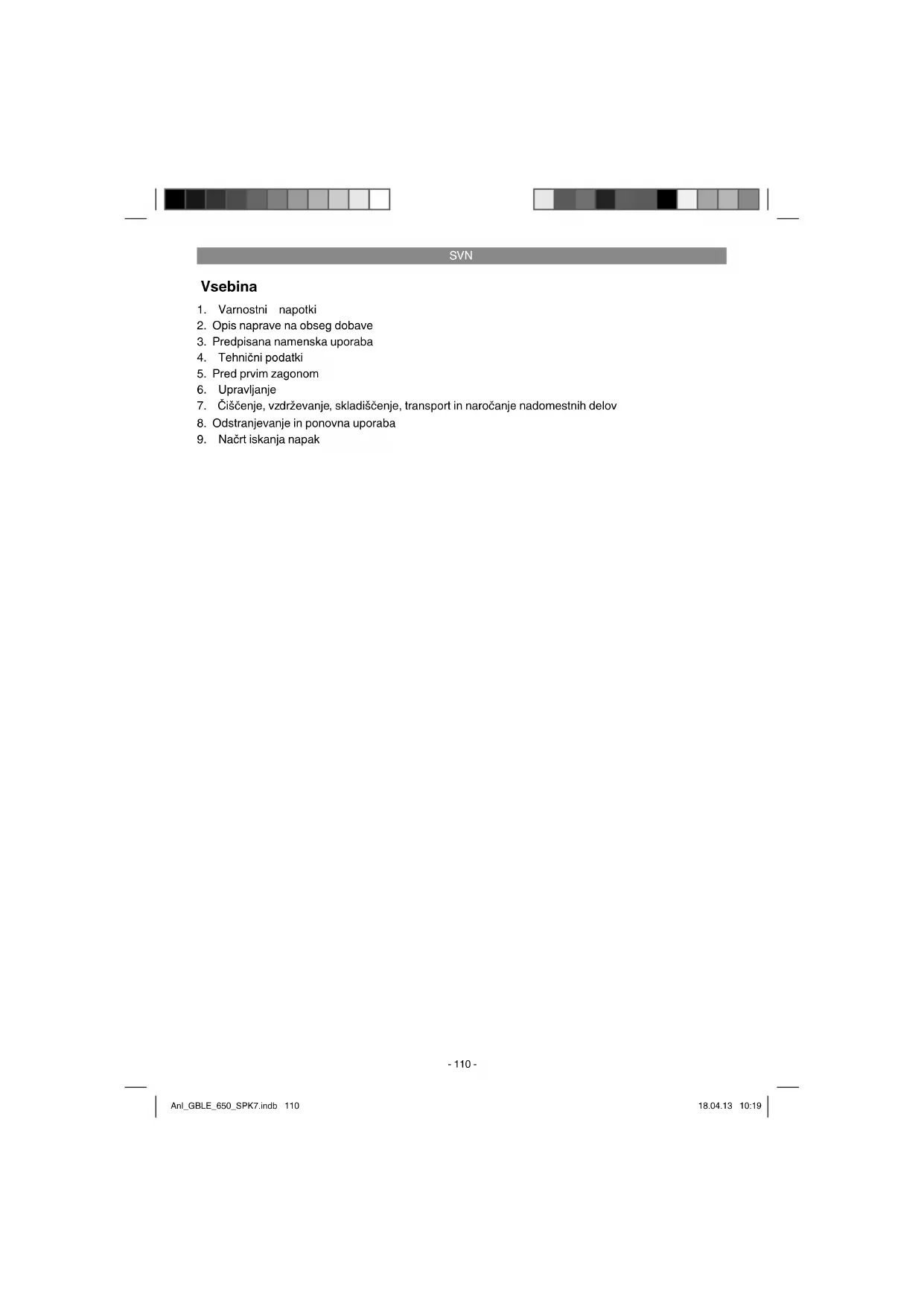

NAVODILA ZA UPORABO GBLE 650 Gardol

1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred prvim zagonom
6. Upravljanje
7. Čiščenje, vzdrževanje, skladiščenje, transport in naročanje nadomestnih delov
8. Odstranjevanje in ponovna uporaba
9. Načrt iskanja napak

SVN

⚠️ Pozor!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

⚠️ Opozorilo!

Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

1. Nosite trpežna delovna oblačila/zaščitna oblačila, ki se tesno prilegajo, jih uporabljate namensko in vas pri delu ne ovirajo (dolge hlače ali kombinezon). Nosite tudi zaščitne delovne čevlje, zaščitne rokavice, čelado, zaščito za obraz in očala za zaščito oči ter čepe za ušesa ali podobno zaščito za sluh.
2. Gorivo polnite na varnem prostoru. Previdno odprite pokrov rezervoarja, da se obstoječi nadtlak počasi razgradi in gorivo ne brizga iz rezervoarja. Pred zagonom motorja očistite morebitne ostanke goriva ali olja z motorne naprave. Motor zaženite vsaj 3 m oddaljeno od kraja polnjenja goriva zaradi povišane nevarnosti požara.
3. Motor naprave vedno izklopite, ko jo preneha-te uporabljati ali pred delom na napravi.
4. Preverite trdnost vijakov in zapork. Napravo lahko uporabljate le v obratovalno varnem stanju. Naprave nikoli ne uporabljajte, će ni pravilno nastavljena in povsem in varno ses-tavljena.
5. Ročaji morajo biti suhi, čisti in brez ostankov goriva.
6. Napravo in opremo shranjujte varno in zaščiteno pred odprtim plamenom in viri vročine/isker kot so plinski pretočni grelniki, sušilniki za perilo, oljne peči, prenosni radiatorji itd.
7. Motor ne sme biti umazan.
8. Z napravo smejo upravljati ter jo nastavljati

in vzdrževati le ustrezno izšolane osebe in odrasle osebe.
9. Upravljavci s težavami z dihanjem in osebe, ki delajo v močno prašnem okolju, morajo vedno nositi kakovostno masko proti prahu. Papirne maske proti prahu so na voljo v vseh običajnih trgovinah z barvami in gospodinjski-mi pripomočki.
10. Z napravo delajte le ob primernem času. Ne delajte zgodaj zjutraj ali pozno zvečer, ko bi ljudi lahko motil hrup. Upoštevajte krajevna določila o protihrupni zaščiti.
11. Motor naj deluje z najnižjim možnim številom vrtljajev, da opravite delo.
12. Napravo pred delom očistite z metlo in strgalom.
13. Če so pogoji prašni, površino nekoliko navlažite.
14. Uporabljajte polni podaljšek pihalne šobe, da lahko zračni tok dela blizu tal.
15. Opazujte, ali so v okolici otroci, živali, odprta okna itd. in umazanijo odpihajte proč.

PREPREČITE

OPOZORILO: Uporabljajte le obratovalna sredstva iz tega navodila (glejte poglavje: Gorivo in maziva). Nikoli ne uporabljajte goriva, ki mu ni primešano 2-taktno motorno olje. To lahko povzroči popolno škodo in izniči garancijo.

1. Ne kadite, ko polnite gorivo, ali upravljate na-pravo.
2. Naprava naj nikoli ne deluje brez dušilca zvoka in pravilno nameščenega zaščitnega pokrova za izpuhe.
3. Rok in delov telesa ne približujte izpuhu in vžigalnemu kablu.
4. Motorna naprava začne proizvajati strupene izpušne pline takoj, ko začne motor delovati. Dela ne smete nikoli opravljati v zaprtih ali slabo prezračenih prostorih.
5. Nikoli ne pihajte proti drugim osebam, živalim, zgradbam, vozilom ali oknom itd.! Motorna naprava lahko majhne predmete vrže v zrak z visoko hitrostjo.
6. Naprave nikoli ne uporabljajte brez zaščite za pihalno cev, da preprečite stik s pihalom.
7. Vročega motorja ne postavljajte v bližino lahko vnetljivih predmetov/materialov.
8. Naprave ne uporabljajte dalj časa, temveč redno delajte premore.
9. Naprave nikoli ne uporabljajte pod vplivom alkohola ali drog.

SVN

OPOZORILO: Vsaka sprememba, dodajanje napravi ali odstranjevanje z nje lahko ogrozi osebno varnost in izniči garancijo dobavitelja.

1. Naprave nikoli ne uporabljajte v bližini lahko vnetljivih tekočin ali plinov, niti v zaprtih, niti v odprtih prostorih. Posledica so lahko eksplozije in/ali požar.
2. Ne nosite oblačil, šala, kravat, nakita, ki lahko zaidejo v odprtine za vsesovanje zraka. Daljše lase spnite in zavarujte (npr. z ruto, kapo, čelado itd.).
3. Nikoli ne polnite rezervoarja pri tekočem ali vročem motorju.
4. Otrokom nikoli ne dovolite, da upravljajo napravo.

Pojasnilo tabel z napotki na napravi (glejte sliko 9)

1 Pred uporabo naprave preberite navodilo za uporabo
2 Nosite zaščitna očala za zaščito očes, glušnike za zaščito pred hrupom.
3 Opozorilo! Nevarnost!
4 Opazovalci naj se ne približujejo!
5 Opozorilo! Vroča površina
6 Črpalka goriva
7 Nikoli ne delajte, će so v območju nevarnosti ljudje, zlasti otroci ali živali.
8 Puhalo ne sme nikoli delovati brez pihalne cevi.
9 Nivo zvočne moči v skladu z Direktivo 2000/14/ES.
10 Motor se po izklopu naprave obrača naprej.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Sprednji ročaj
2. Vžigalno stikalo
3. Blokada ročice za plin
4. Ročica za plin
5. Vtič vžigalne svečke
6. Zadnji ročaj
7. Ohišje zračnega filtra
8. Ročaj zaganjača
9. Pokrov rezervoarja
10. Sesalna/pihalna ročica
11. Lovilna vreča
12. Črpalka za gorivo (Primer)
13. Zagonska loputa („Choke“)
14. Pihalna/sesalna cev

15. Ohišje puhala

16. Sesalni nastavek

17. Nosilni pas
18. Ključ za svečke
19. Pritrdilni vijak za pihalno/sesalno cev
20. Mešalna steklenica za bencin/olje

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, morate to najkasneje v 5 delovnih dneh po nakupu artikla sporočiti našemu servisnemu centru ali najbližji pristojni trgovini z gradbeno opremo s predložitvijo veljavnega računa. Upoštevajte tabelo jamstva v garancijskih določilih ob koncu teh navodil.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Pozor!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Originalna navodila za uporabo

3. Predpisana namenska uporaba

Sesalnik/pihalnik listja je predviden samo za listje in vrtne odpadke, kot so trava, majhne veje. Drugačna uporaba ni dovoljena.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

SVN

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Tip motorja .....2-taktni motor; zračno hlajen Zmogljivost motorja (maks.) .....0,65 kW/0,9 PS Delovna prostornina .....25,4 ccm Maks. število vrtljajev motor .....8000 min ^-1 Vžig ..... elektronski Teža (prazen rezervoar) .....7,5 kg Vsebina rezervoarja .....800 ml Vžigalna svečka ..... RCJ6Y Maksimalna zračna hitrost .....210 km/h Maksimalna volumenski tok ..... 650 m ³ /h Razmerje mulčenja ..... 10:1 Prostornina lovilne vreče .....55 l Vibracije a tv .....21,27 m/s ³ Nivo zvočnega tlaka L pA ..... 97 dB (A) Nivo zvočne moči L _WA ..... 111 dB (A)

5. Pred prvim zagonom

5.1 Montaža

Montaža pihalne cevi (sl. 1a)

Pihalno cev (14) potisnite v ohišje puhala in jo pritrdite s pritrdilnim vijakom (19). Vijake (19) trdno pritegnite.

Montaža sesalnega nastavka (sl. 1b)

V sesalnem obratovanju lahko montirate sesalni nastavek (16). Sesalni nastavek (16) potisnite v sesalno cev (14).

Montaža nosilnega pasu (sl. 2)

Vpnite pasne sponke v predvidena ušesca na ročaju.

Montaža lovilne vreče (3a – 3c)

Potisnite lovilno košaro (11) čez adapter za lovilno vrečo in ga pritrdite z ježkom (A) nad zvišanjem (B) na adapterju lovilne vreče. Lovilno vrečo obesite v zanko (C) na pihalni/sesalni cevi.

5.2 Pogonsko gorivo in olje

Priporočena pogonska goriva

Uporabljajte mešanico neosvinčenega goriva in posebnega 2-taktnega motornega olja. Mešanico goriva pripravite po tabeli za mešanje goriva.

Pozor: Ne uporabljajte mešanic goriva, ki so stare več kot 90 dni.

Pozor: ne uporabljajte 2-taktnega olja, ki priporoča razmerje mešanja 100:1. Izdelovaleeva garancija za motor odpade, ee nastane škoda na motorju zaradi nezadostnega mazanja.

Pozor: Za transport in skladiščenje goriva uporabljajte le predvidene in odobrene vsebnike.

V priloženo mešalno steklenico vlijte pravilno količino bencina in 2-taktnega olja (glejte natisnje-no lestvico). Vsebnik nato dobro premešajte.

5.3 Tabela za mešanje goriva

Postopek mešanja: 40 delov bencina na 1 del olja

Bencin 2-taktno olje
1 litrov 25 ml
5 litrov 125 ml

6. Upravljanje

Upoštevajte zakonska določila za zaščito pred hrupom, ki se lahko krajevno razlikujejo.

6.1 Hladni zagon (4a-4c)

V rezervoar napolnite ustrezno mešanico bencina/olja. Glejte tudi goriva in olje.

1. Napravo varno in fi ksno postavite na tla.

2. Stikalo za vklop/izklop (2) postavite na „l“ (sl. 4a)

3. Pritiskajte na plinsko ročico (4), da se zaskoči (sl. 4a)
4. 12-krat pritisnite na črpalko za gorivo (12) (sl. 4b).
5. Ročico za hladni zagon (13) postavite na „”
6. Napravo dobro držite za ročaj.
7. Zagonsko vrvico nekoliko izvlecite, da začutite upor, za zagon motorja morate vleči enakomerno in hitro. Ko motor teče, postavite ročico za hladni zagon na „”.
8. Motor pustite teči pribl. 10 sekund, da se ogreje.
9. Pritisnite na blokado plinske ročice. Plinska ročica skoči nazaj v položaj za prosti tek.

Opozorilo: Če se motor po več poskusih ne zažene, ravnajte, kot je opisano v poglavju „Načrt iskanja napak“.

SVN

Opozorilo: Zagonsko vrvico vedno izvlecite ravno ven. Če jo izvlečete poševno, se vrvica drgne na ušescu. To drgnjenje povzroča cepitev vrvice in tako večjo obrabo. Ročico zaganjača vedno držite, ko žico potegne nazaj. Pazite, da se žica ne zavije nazaj, će je bila izvlečena. To bi lahko povzročilo, da se vrvica zatakne/večjo obrabo vrvice in/ali škodo na ohišju zaganjača.

6.2 Topli zagon (motor ni ugasnjen več kot 15 - 20 minut)

1. Povlecite za zagonsko vrvico. Motor se mora zagnati z enim ali dvema potegoma. Če se motor po 6-kratnem potegu ne zažene, ponovite korake 2 do 6 v poglavju: "Hladni zagon".
2. Če se motor ne zažene ali se zažene in po več potezah znova ustavi, upoštevajte navodila v poglavju: "Hladni zagon".

6.3 Ugašanje motorja

Vrstni red pri izklopu v sili:

Če je treba pihalno napravo takoj ustaviti (nujni primer!), preklopite vžigalno stikalo (sl. 1/poz. 2) na „0“.

Z napravo lahko pihate ali sesate.

• Za aktiviranje pihanja potisnite sesalno/pihalno ročico (10) v desno.
• Za aktiviranje sesanje potisnite sesalno/pihalno ročico (10) navzgor.

6.5 Pihalno obratovanje (sl. 5)

Vaša naprava za pihanje listja je primerna za spihanje teras, pločnikov, trat, grmovja in drugih težko dostopnih površin, kjer se lahko nakopiči umazanija.

Preden napravo uporabite, zaradi lastne varnosti še enkrat preberite vse varnostne napotke in navodila za uporabo v teh navodilih. Naprave ne uporabljajte, će so v neposredni bližini gledalci ali živali. Do oseb ali živali mora biti vsaj 10 m razdalje.

Priporočamo, da nosite pri delu v zelo prašnem območju masko proti prahu/masko za dihalno zaščito. Za boljše krmiljenje pihalne naprave

vedno ohranjajte zadostno razdaljo do materiala, ki ga želite odpihati. Nikoli ne pihajte v smer gle-dalcev. Hitrost zračnega toka krmilite z upravljan-jem ročice za plin med prostim tekom in polnim plinom. Preverite različne položaje plinske ročice, da najdete optimalno hitrost zračnega toka za različne uporabe naprave.

Pozor: Za zaščito vzvrtinčenih ali odmetanih predmetov vedno nosite zaščitna očala ali zaščito za obraz.

Pozor: Napravo vedno vodite tako, da vroči izpustni plini ne pridejo v stik z vašimi oblačili in jih poškodujejo ali da jih uporabnik ne vdiha.

6.6 Sesalno obratovanje

Pozor: V sesalnem obratovanju lahko napravo uporabljate le s pravilno montirano lovilno vrečo, da zaščitite uporabnika in ljudi v okolici pred vrtinčenjem ali metanjem predmetov. Prepričajte se, da je lovilna vreča pred uporabo zaprta. Ne sesajte vročih ali gorečih materialov (npr. vročega pepela, tlečih ogorkov) z žarov ali kaminov. Vedno počakajte, da se material dovolj ohladi. Naprave nikoli ne uporabljajte v bližini odprtih plamenov.

Pozor: Ta naprava je primerna za sesanje listov, papirja, kartona, majhnih vejic, plevela, kosov skorje, porezane trave itd. Napravo uporabljajte le v predvidene namene in je ne odtujujte namenu. Nikoli ne poskusite posesati velikih kamnov, črepinj, steklenić, pločevink ali podobnega. Posledica je lahko škoda na puhalu, napravi in nevarnost poškodovanja uporabnika.

Če je sesalna cev v enaki višini kot pihalna naprava (vodoravno), lahko vsesa kamne ali velike predmete v napravo, kar povzroči poškodovanje puhala.

Upravljanje naprave za sesanje listja:

1. Vedno upoštevajte navodila za zagon.
2. Motor naj teče v prostem teku. Ramenski pas si položite preko leve rame.
   Pozor: Zagotovite, da ramenski pas med uporabo izpušne cevi ne prekriva, zamaši in da z njo ni v stiku. V izpušni cevi nastaja vročina, zaradi katere lahko pas zgori, se stali ali poškoduje.
3. Napravo držite z desno roko na zgornjem ročaju in z levo na sprednjem ročaju (sl. 6).
4. Za sesanje napravo premikajte z ene strani proti drugi.

Pozor: Da preprečite zamašitev sesalne cevi, napravo previdno in počasi približajte velikim kupom materiala, ki ga želite posesati.

SVN

Zamašena sesalna cev Zamašitev odstranite tako:

Ugasnite motor. Sunkovito stisnite lovilno vrečo, ko je še napihnjena, da potisnete zagozdeni material iz sesalne cevi. Običajno tak obrnjeni zračni udar zadošča za odstranitev zagozdenih predmetov. Če se predmeti s stiskom lovilne vreče ne izločijo, ravnajte tako:

• sesalno cev odstranite in preverite
• previdnoočistite sesalno šobo
• ponovno namestite sesalno cev

7. Čiščenje, vzdrževanje, skladiščenje, transport in naročanje nadomestnih delov

Napravo pred vzdrževalnimi deli vedno izklopite in izvlecite vtič za svečke.

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povećuje tveganje električnega udara.

Čiščenje lovilne vreče

Umazana lovilna vreča blokira dovod zraka in s tem zmanjša sesalno moč.

Lovilno vrečo očistite tako:

1. Z naprave odstranite lovilno vrečo.
2. Odprite zaporko in izpraznite vsebino.
3. Vrečo obrnite od znotraj navzven in jo krepko stresite. Vrečo redno praznite.
4. Sedaj vrečo obrnite od zunaj navznoter, zaprite zaporko in lovilno vrečo pritrdite nazaj na napravo.

Opozorilo: Če je lovilna vreča močno umazana, jo ročno očistite s toplo vodo in blagim čistilom. Nato jo dobro izperite. Pred uporabo se mora lovilna vreča dobro osušiti.

7.2 Vzdrževanje

Vzdrževanje zračnega fi ltra (sl. 7a-7b)

Onesnažen zračni filter zmanjša moč motorja zaradi premajhnega dotoka zraka do uplinjača. Redne kontrole so nujne. Zračni filter preverite približno vsakih 25 delovnih ur in ga po potrebi očistite. Če je zrak zelo prašen, je treba zračni fi Iter pogosteje pregledovati.

1. Odstranite pokrov zračnega filtra (sl. 7a)
2. Odstranite fi ltrirni element (sl. 7b)
3. Filtrirni element očistite s trkanjem ali pihanjem.
4. Montaža poteka v obratnem vrstnem redu.
   Pozor: Zračnega filtra nikoli ne čistite z bencinom ali gorljivimi topili.

Vzdrževanje vžigalne svečke (sl. 8a - 8b)

Iskrišče vžigalnih svečk = 0,6 mm. Vžigalno svečko pritegnite z 12 do 15 Nm. Po 10 delovnih urah prvič preverite, ali je vžigalna svečka umazana in jo po potrebi očistite s krtačo iz bakrene žice. Nato vžigalno svečko vzdržujte vsakih 50 delovnih ur.

1. Z obračanjem snemite vtikač vžigalne svečke (sl. 8a).
2. Odstranite vžigalno svečko (sl. 8b) s priloženim kljueem za vžigalne sveeke.
3. Montaža poteka v obratnem vrstnem redu.

7.3 Skladiščenje

Pozor: Napaka pri sledenju tem korakom lahko povzroči, da se na notranji steni uplinjača naložijo obloge, kar lahko oteži vžig ali ima trajne posledice za napravo.

1. Opravite splošna vzdrževalna dela, opisana v poglavju Vzdrževanje v navodilih za uporabo.
2. Izpustite gorivo iz rezervoarja (uporabite običajno plastično bencinsko črpalko iz trgovine z gradbenim materialom).
3. Ko gorivo spustite, zaženite motor.
4. Motor naj teče v prostem teku, dokler se ne ustavi. To iz uplinjača očisti preostanek goriva.
5. Pustite, da se motor ohladi (ca. 5 minut).
6. Odstranite vžigalno svečko.
7. V vžigalno komoro vlijte za čajno žličko 2-takt-nega motornega olja. Nekajkrat previdno izvlecite zagonsko vrvico, da notranje sklope naoljite. Ponovno vstavite vžigalno svečko.
8. Očistite zunanje ohišje motorja.
9. Motor shranjujte na hladnem, suhem mestu zunaj dosega virov vžiga in gorljivih snovi. Gnojila in drugi kemični izdelki za vrt pogosto vsebujejo snovi, ki pospešijo korozijo kovin. Motorja ne skladiščite v bližini gnojil ali drugih

SVN

kemikalij.

7.4 Ponovni zagon

1. Odstranite vžigalno svečko.
2. Večkrat povlecite za vžigalno vrvico, da očistite ostanke olja iz vžigalne komore.
3. Kontakte vžigalne svečke očistite ali vstavite novo vžigalno svečko.
4. Rezervoar napolnite. Glejte tudi poglavje Pogonsko gorivo in olje.
5. Izvedite korake 1-7 v točki „Zagon pri hladnem motorju“.

7.5 Transport

Če želite napravo transportirati, izpraznite rezervoar za bencin, kot je opisano v poglavju „Skladiščenje“. Z naprave odstranite grobo umazanijo s krtačo ali omelcem.

7.6 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika.

Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

SVN

9. Načrt iskanja napak

V naslednji tabeli so navedbe simptomov za napake in opisi pomoči, če stroj ne dela pravilno. Če težave ne morete odkriti in odstraniti, se obrnite na servisno delavnico.

Napaka Možni	vzrok Odprava napak
Naprava ne vžge. -	Napačen postopek pri zagonu.- Sajaste ali vlažne vžigalne svečke.- Napačna nastavitev uplinjača.	- Upoštevajte navodila za zagon.- Očistite ali zamenjajte vžigalno svečko.- Pojdite na pooblaščeni servis ali napravo pošljite družbi ISC GmbH.
Naprava ne vžge, a ima polno moč.	- Napačna nastavitev ročice za hladni zagon.- Umazan zračni filter.- Napačna nastavitev uplinjača.	- Ročico za hladni zagon postavite na „♦”.- Očistite zračni filter.- Pojdite na pooblaščeni servis ali napravo pošljite družbi ISC GmbH.
Motor teče ne-enakomerno.	- Napačna razdalja elektrod na vžigalni svečki.- Napačna nastavitev uplinjača.	- Očistite vžigalno svečko ali vstavite novo vžigalno svečko.- Pojdite na pooblaščeni servis ali napravo pošljite družbi ISC GmbH.
Motor se prekomerno dimi.	- Napačna mešanica pogonskega goriva.- Napačna nastavitev uplinjača.	- Uporabite pravilno mešanico goriva (glejte tabelo mešanja pogonskega goriva).- Obrnite se na pooblaščeni servis ali pošljite napravo na ISC-GmbH.

SVN

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SVN

Garancijska določila

Podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom garantira za odpravo napak ali menja-vo naprave v skladu s spodnjim pregledom, pri čemer to ne vpliva na zakonske garancijske zahtevke.

Kategorija Primer Garancijska storitev
Pomanjkljivosti na materialu ali konstrukciji		24 mesecev
Obrabni deli*	Vžigalna svečka, zračni filter	6 mesecev
Obrabni material/obrabni deli*		Garancija le pri takojšnji ok-vari (24 ur po nakupu/datumu računa)
Manjkajoči deli 5 delovnih dni

* ni nujno, da je v obsegu dobave!

Glede obrabnih delov, potrošnega materiala in manjkajočih delov jamči podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom za odpravo pomanjkljivosti ali naknadno dobavo, če pride do pomanjkljivosti v roku 24 ur (potrošni material), 5 delovnih dni (manjkajoči deli) ali 6 mesecev (obrabni deli) po nakupu in stranka datum nakupa dokaže z originalnim računom.

Pri pomanjkljivosti na materialu ali konstrukciji vas prosimo, da v primeru garancije napravo skupaj s priloženo povsem izpolnjeno garancijsko kartico. Pomembno je, da navedete natančen opis napake.

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SVN

Garancijska listina

Spoštovana stranka!

Naši proizvodi podležejo stroki kontroli kakovosti. Če pa ta naprava kljub temu ne bi kdaj delovala brezhibno, bomo to zelo obžalovali in Vas prosili, da se obrnete na našo servisno službo na naslov, ki je naveden na tem garancijskem listu ali pa na na najbližjega pristojnega trgovca z našimi proizvodi. Za uveljavljanje garancijskih zahtevkov velja sledeče:

1. Le-ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.
2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtništvu ali industriji. Garancijska pogodba zato ne pride v poštev, će se naprava uporablja v obrtništvu ali v industrijskih obratih ali v podobnih dejavnostih. Poleg tega ne obsega naša garancija nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot n. pr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanje predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot n.pr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, će so bili na npravi že izvajani posegi.
3. Garancijska doba znaša 5 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate uveljavljati pred potekom garancijske dobe v sveh tednih potem ko ste ugotovili napako. Uveljavljanje garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.
4. Za uveljavljanje Vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj navedeni naslov. Priložite original računa ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opište vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in okvarjene dele v skladu z garancijskimi pogoji, opisanimi v teh navodilih za uporabo.

HRV

Sadržaj

• Originalne upute za uporabu

HRV

Uklanjanje začepljenja:

Isključite motor. Dok je vreća još napuhnuta, stisnite je uz trzaj tako da izade materijal koji je začepio usisnu cijev. Takav protustrujni zračni udar obično je dovoljan da oslobodi predmete blokirane u cijevi. Ne oslobode li se predmeti komprimiranjem vreće, izvedite sljedeće korake:

Održavanje fi ltra za zrak (sl. 7a - 7b)

Zaprljani fi ltri za zrak smanjuju snagu motora zbog premalog dovoda zraka do rasplinjača. Zbog toga je neophodna redovita kontrola. Filtar za zrak potrebno je kontrolirati svakih 25 sati i po potrebi ga očistiti. Kod vrlo prašnjavog zraka filtar treba češće provjeriti.

1. Uklonite poklopac s fi ltra za zrak (sl. 7a).
2. Skinite fi ltarski element (sl. 7b).

HRV

• Originalne upute za uporabu

BIH

Uklanjanje začepljenja:

Isključite motor. Dok je vreća još napuhnuta, stisnite je uz trzaj tako da izade materijal koji je začepio usisnu cijev. Takav protustrujni zračni udar obično je dovoljan da oslobodi predmete blokirane u cijevi. Ne oslobode li se predmeti komprimiranjem vreće, izvedite sljedeće korake:

Održavanje fi ltra za zrak (sl. 7a - 7b)

Zaprljani fi ltri za zrak smanjuju snagu motora zbog premalog dovoda zraka do rasplinjača. Zbog toga je neophodna redovita kontrola. Filtar za zrak potrebno je kontrolirati svakih 25 sati i po potrebi ga očistiti. Kod vrlo prašnjavog zraka filtar treba češće provjeriti.

1. Uklonite poklopac s fi ltra za zrak (sl. 7a).
2. Skinite fi ltarski element (sl. 7b).

BIH
