MANUALE UTENTE GBLE 650 Gardol

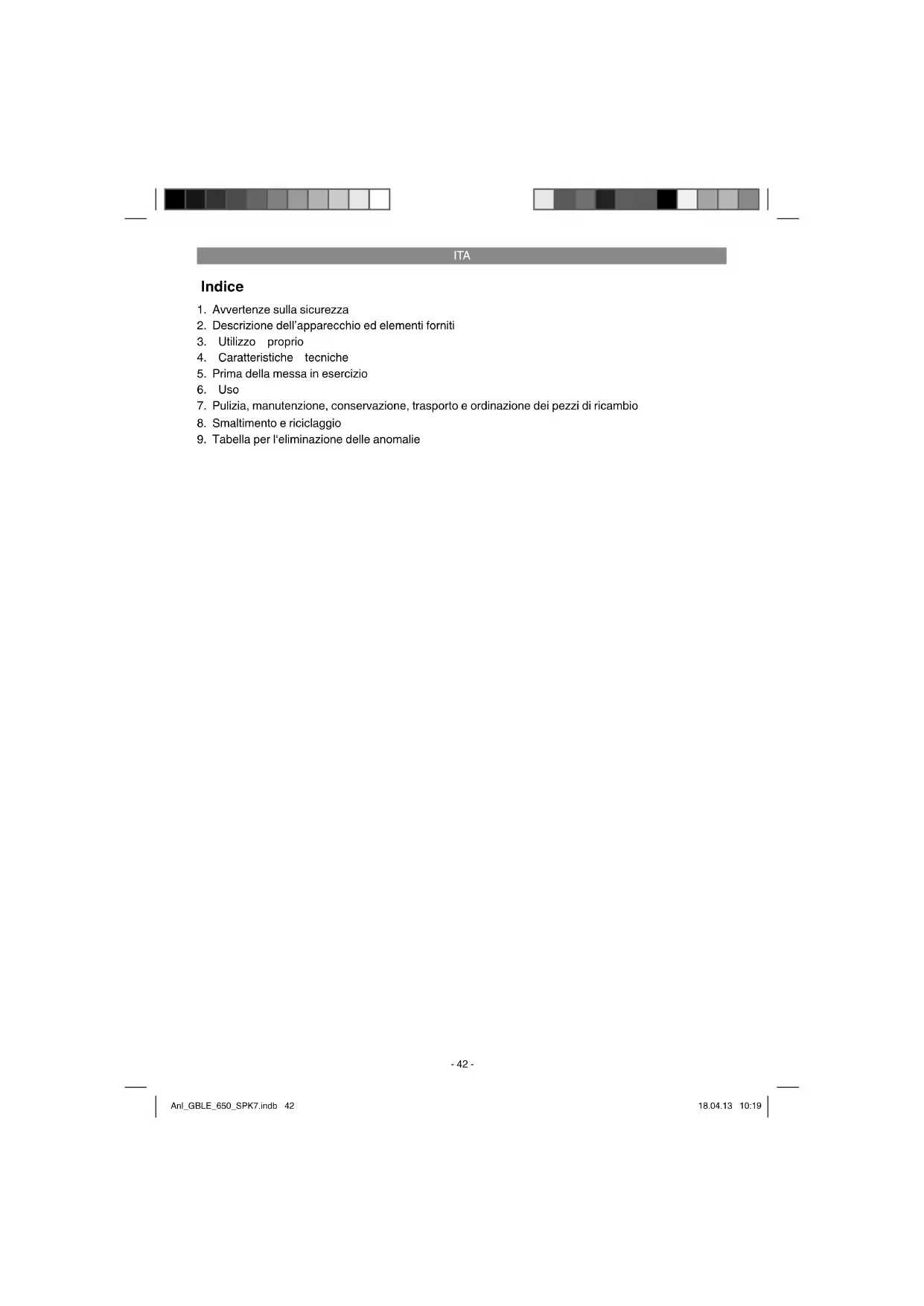

ITA Istruzioni per l'uso originali Aspiratore di foglie a benzina

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Tabella per l'eliminazione delle anomalie

ITA

Attenzione!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

⚠️ Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Indossate indumenti di lavoro/ vestiti di sicurezza adatti, resistenti e aderenti che non ostacolino i movimenti (pantaloni lunghi o tuta), così come scarpe da lavoro, guanti di stoff a pesante, casco, dispositivo di protezione per il viso e occhiali protettivi per gli occhi e tappi antirumore o simili.
2. Rabboccate il carburante in un luogo sicuro. Aprite con cautela il tappo del serbatoio, così che la sovrapressione esistente si possa ridurre lentamente per evitare che il carburante non fuoriesca improvvisamente. Prima di avviare il motore, pulitelo da eventuali resti depositatisi di carburante o di olio. Azionate il motore ad almeno 3 metri di distanza dal luogo del rifornimento a causa dell'elevato pericolo di incendio.
3. Spegnete sempre il motore dell'apparecchio quando lo riponete e prima di eseguire lavori all'utensile.
4. Controllate che tutte le viti e le chiusure siano ben serrate. Utilizzate l'apparecchio solo in uno stato sicuro per l'esercizio. Non utilizzate mai l'utensile, se non regolato correttamente o completamente montato in modo sicuro.
5. Tenete le impugnature asciutte, pulite e prive di miscela di benzina.
6. Conservare l'utensile e gli accessori in luogo sicuro e al riparo da fi amme libere e da sor-

genti di calore come radiatori a gas, asciugabiancheria, stufe a nafta o radiatori portatili, etc.

1. Tenete il motore pulito.
2. L'utilizzo, la regolazione e la manutenzione dell'utensile devono essere eseguiti solo da adulti e da persone suffi cientemente esperte.
3. Personale di servizio con problemi alle vie respiratorie e persone che lavorano in un ambiente molto polveroso devono sempre indossare una maschera antipolvere di alta qualità. Le maschere di carta antipolvere sono disponibili nei comuni negozi di drogheria e di prodotti per la casa.
4. Lavorate con l'apparecchio solo in orari adeguati. Né la mattina presto, né la sera tardi quando gli altri potrebbero venire disturbati. Osservate le disposizioni di sicurezza locali relative al rumore.
5. Per eseguire il lavoro fate funzionare la macchina con il numero di giri del motore più basso possibile.
6. Prima di cominciare a lavorare liberate l'apparecchio dallo sporco con scopino e raschietto.
7. In caso di polvere inumidite un poco la superfi cie.
8. Utilizzate l'intera prolunga dell'ugello del ventilatore in modo che la corrente d'aria si crei direttamente al di sopra del terreno.
9. Fate attenzione a bambini, animali domestici, finestre aperte ecc. e soffiate via lo sporco in modo da non esporli a rischi.

DA EVITARE

ATTENZIONE: utilizzate solo il carburante consigliato in queste istruzioni per l'uso (vedi capitolo: carburanti e lubrifi canti).

Non utilizzate mai carburanti, che non siano miscelati con olio speciale per motori a 2 tempi.

Ciò può provocare un danno totale e la decadenza della garanzia.

1. Non fumate, quando rabboccate il carburante o quando utilizzate l'utensile.
2. Non utilizzate mai l'utensile senza il silenziatore e senza la calotta protettiva di scappamento correttamente installata.
3. Tenete lontano le mani o altre parti del corpo dallo scappamento e dal cavo di accensione.
4. L'apparecchio a motore produce gas di scarico tossici non appena il motore entra in funzione. Non lavorate mai in ambienti chiusi o non suffi cientemente areati.
5. Non dirigete mai il getto in direzione di altre

ITA

persone, animali, edifici, automobili o finestre, etc. L'apparecchio a motore può scagliare all'intorno a grande velocità piccoli oggetti.

1. Non utilizzate mai l'utensile senza la protezione del soffi atore, per evitare un contatto con il ventilatore.
2. Non ponete il motore caldo vicino ad oggetti/materiali facilmente infi ammabili.
3. Non utilizzate l'utensile troppo a lungo. Fate delle pause ad intervalli regolari.
4. Non utilizzate mai l'apparecchio sotto l'infl usso di alcool o droghe.

ATTENZIONE: qualsiasi modifica, rimozione o aggiunta al prodotto possono ridurre la protezione personale e fanno decadere la garanzia del fornitore.

1. Non utilizzate mai l'utensile nelle vicinanze di liquidi o gas facilmente infi ammabili, né in ambienti chiusi né all'esterno. Ne potrebbero conseguire esplosioni e/o incendi.
2. Non indossate vestiti, sciarpe, cravatte, gioi-elli che potrebbero entrare nell'apertura della presa d'aria. Legate e assicurate i capelli (es. foulard, berretto, casco etc.).
3. Non riempite mai il serbatoio a motore caldo o in funzione.
4. Non permettete mai ai bambini di usare l'apparecchio.

Spiegazione delle targhette di avvertenze sull'apparecchio (vedi Fig. 9)

1 Leggete le istruzioni per l'uso prima di utilizzare l'apparecchio
2 Indossate gli occhiali protettivi per proteggere gli occhi e le cuffi e per la protezione contro il rumore
3 Avvertimento! Pericolo!
4 Tenete lontane le altre persone
5 Avvertimento! Superfi cie molto calda
6 Pompa del carburante
7 Non lavorate mai mentre persone, in particolare bambini o animali, si trovano nella zona di pericolo
8 Non fate mai funzionare il soffi atore senza il tubo di soffi aggio
9 Livello di potenza acustica secondo la direttiva 2000/14/CE.
10 Il motore continua a girare anche dopo lo spegnimento dell'apparecchio.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Impugnatura anteriore
2. Interruttore di accensione
3. Sicura
4. Leva dell'acceleratore
5. Connettore della candela
6. Impugnatura posteriore
7. Involucro del fi ltro dell'aria
8. Impugnatura dello starter
9. Tappo del serbatoio
10. Leva di aspirazione/soffi aggio
11. Sacchetto di raccolta
12. Pompa del carburante (arricchitore)
13. Valvola di chiusura dell'aria (Choke)
14. Tubo di soffi aggio/aspirazione
15. Carcassa del soffi atore
16. Accessorio per l'aspirazione
17. Tracolla
18. Chiave della candela di accensione
19. Vite di sicurezza per tubo di soffi aggio/aspirazione
20. Recipiente di miscela benzina/olio

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

ITA

• Istruzioni per l'uso originali

3. Utilizzo proprio

L'aspiratore/soffi atore per foglie è omologato sol- tanto per fogliame e rifi uti di giardino come erba e rametti. Un uso diverso non è consentito.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tipodi

motore .....motore a 2 tempi, raff reddato ad aria

Potenza motore (max.) 0,65 kW/0,9 CV

Cilindrata 25,4 ccm

Numero di giri del motore max. .....8000 min ^-1

Accensione: elettronica

Peso (serbatoio vuoto) 7,5 kg

Volume serbatoio 800 ml

Candela di accensione ....RCJ6Y

Max. velocità d'aria .....210 km/h

Max. portata in volume 650 m³/h

Rapporto triturazione 10:1

Volume del sacco di raccolta ....55 l

Vibrazione a_hv : 21,27 m/s ^3

Livello di pressione acustica L_pA ..... 97 dB (A)

Livello di potenza acustica L_WA ..... 111 dB (A)

5. Prima della messa in esercizio

5.1 Montaggio

Montaggio del tubo di soffi aggio (Fig. 1a) Inserite il tubo di soffi aggio (14) nella carcassa del soffiatore e fissatelo con la vite di sicurezza (19). Avvitate bene le viti (19).

Montaggio dell'accessorio per l'aspirazione (Fig. 1b)

Con l'esercizio di aspirazione è possibile montare l'accessorio corrispondente (16). A questo scopo inserire l'accessorio (16) nel tubo di soffi aggio (14).

Montaggio della tracolla (Fig. 2)

Infi late i ganci della tracolla negli anelli dell'impugnatura appositamente previsti.

Montaggio del sacco di raccolta (3a - 3c)

Inserite il sacco di raccolta (11) nell'apposito adattatore e fissatelo ad esso portando il fissaggio a velcro (A) sulla sporgenza dell'adattatore stesso (B). Agganciate il sacco di raccolta al gancio (C) sul tubo di soffi aggio/aspirazione.

5.2. Carburante e olio

Carburanti consigliati

Utilizzate solo una miscela di benzina normale senza piombo e olio speciale per motori a 2 tempi. Preparate la miscela di carburante in base alla tabella corrispondente.

Attenzione: non impiegate una miscela di carburante che sia stata conservata per più di 90 giorni.

Attenzione: non impiegate olio per motore a

2 tempi con un rapporto consigliato di miscela 100:1. Se una lubrificazione insufficiente causa un danno al motore decade la garanzia del produttore.

Attenzione: per il trasporto e la conservazione del carburante utilizzate solo i recipienti previsti e consentiti.

Versate rispettivamente la giusta quantità di benzina e di olio per motore a 2 tempi nel recipiente per la miscela fornito (vedi scala riportata). Agitate quindi bene il recipiente.

ITA

5.3 Tabella miscela carburante:

Procedimento di miscelazione: 40 parti benzina su 1 parte olio

Benzina Olio
1 Litri 25 ml
5 Litri 125 ml

6. Uso

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variare a seconda del luogo di impiego.

6.1 Avviamento a freddo (4a-4c)

Riempite il serbatoio con un'adeguata miscela di benzina/olio. Si veda anche Carburante e olio.

1. Appoggiate l'apparecchio a terra in modo che sia stabile e sicuro.
2. Portate l'interruttore ON/OFF (2) su „I“ (Fig. 4a)
3. Premete la leva dell'acceleratore (4) fi no a quando non scatti (Fig. 4a)
4. Premete 10 volte la pompa del carburante (12) (Fig. 4b).
5. Regolate la levetta dell'aria (13) su "→"
6. Tenete saldamente l'impugnatura dell'apparecchio.
7. Estraete un po' la fune di avviamento, fi no a quando percepite una resistenza – è necessario tirare in modo uniforme e veloce per avviare il motore. Quando il motore è in moto posizionate la levetta dell'aria su „\$.
8. Lasciate riscaldare il motore per ca. 10 secondi.
9. Premete il blocco della leva dell'acceleratore. La leva dell'acceleratore ritorna alla posizione in folle.

NOTA: se dopo ripetuti tentativi il motore non si avvia, agite come descritto nel capitolo "Soluzione di eventuali problemi" del presente manuale.

NOTA: tirate la fune di avviamento sempre con un movimento diritto. Se il movimento è obliquo, la fune sfrega contro l'occhiello. Questo sfregamento provoca un'usura del fi lo e, di conseguenza, un maggiore rischio di rottura. Tenete sempre saldamente l'impugnatura dello starter quando la fune si riavvolge. Fate attenzione che la fune non si riavvolga di colpo quando viene estratta. Ciò potrebbe causare un intoppo/un'usura elevata della

fune e/o un danno alla scatola dello starter.

6.2 AVVIAMENTO A CALDO (motore spento per non più di 15-20 minuti)

1. Tirate la fune di avviamento. Il motore dovrebbe avviarsi con UNO o DUE strappi. Se il motore non si avvia dopo 6 strappi, ripetete i passi da 2 a 6 del capitolo: "Avviamento a freddo".
2. Se il motore non si avvia o si avvia e si ferma di nuovo dopo diversi strappi, seguite le istruzioni del capitolo: "Avviamento a freddo".

6.3 DISINSERIMENTO DEL MOTORE

Arresto d'emergenza.

Se si rende necessario fermare immediatamente l'apparecchio soffi ante (emergenza!), mettete l'interruttore di accensione su 0.

Disinserimento normale.

Per spegnere il motore premete il blocco della leva del gas, che fa tornare la leva del gas nella posizione normale, e lasciate funzionare il motore a vuoto. Infi ne posizionate l'interruttore di accensione su Stop fi no a che il motore non si fermi.

6.4 Commutazione tra esercizio di aspirazione e di soffi aggio (Fig. 1 /Pos. 10)

Con questo apparecchio è possibile soffi are e aspirare.

• Per azionare l'esercizio di soffiaggio spinete a destra la leva di aspirazione/soffiaggio (10).
- Per azionare l'esercizio di aspirazione spingete verso alto la leva di aspirazione/soffiaggio (10).

6.5 ESERCIZIO DI SOFFIAGGIO (FIG. 5)

Il vostro apparecchio soffi ante per foglie è adatto a liberare terrazze, vialetti, prati, cespugli e molte superfici difficilmente accessibili in cui si può accumulare lo sporco.

Prima di utilizzare l'apparecchio, leggete ancora una volta per vostra stessa sicurezza tutte le av- vertenze di sicurezza e le istruzioni per l'uso del presente manuale.

Non usate l'utensile quando ci sono altre persone o animali nelle immediate vicinanze. Mantenete una distanza minima di 10 m da altre persone o animali.

Se lavorate in zone con molta polvere consigliamo di indossare una maschera antipolvere / maschera di protezione delle vie respiratorie. Per comandare meglio la direzione di soffi aggio, mantenete sempre una distanza suffi ciente dal

ITA

materiale da soffi are. Non dirigete mai il getto verso persone vicine.

Controllate la velocità del getto d'aria usando la leva del gas tra la posizione di folle e quella di massimo regime. Provate diverse posizioni della leva del gas per trovare la velocità del getto d'aria ottimale per l'utilizzo previsto.

ATTENZIONE: come protezione contro oggetti sollevati o scagliati intorno, quando utilizzate l'apparecchio indossate sempre degli occhiali protettivi omologati o un dispositivo di protezione per il viso.

ATTENZIONE:

tenete l'apparecchio sempre in modo che i gas di scarico caldi non entrino in contatto con i vostri vestiti danneggiandoli o non vengano inalati dall'utilizzatore.

6.6 ESERCIZIO DI ASPIRAZIONE

ATTENZIONE: in esercizio di aspirazione l'apparecchio deve essere usato solo con il sacco di raccolta montato correttamente, per proteggere l'utilizzatore o persone vicine da oggetti sollevati o scagliati intorno. Accertatevi che prima dell'utilizzo la chiusura del sacco di raccolta sia chiusa.

Non aspirate materiali caldi o che bruciano (per es. cenere calda, sigarette accese) da grill o caminetti. Aspettate sempre che tali materiali si siano raffreddati sufficientemente. Non usate mai l'apparecchio vicino a fi amme vive.

Non provate mai ad aspirare pietre grandi, schegge di vetro, bottiglie, lattine di metallo o simili.

ATTENZIONE: l'apparecchio è concepito per aspirare foglie, carta, cartone, piccoli rami, erbacce, pezzi di corteccia, erba tagliata, ecc. Utilizzate l'apparecchio solo per lo scopo previsto e non per altri usi.

Ne potrebbero conseguire danni al ventilatore e all'apparecchio, così come un pericolo di lesione per l'utilizzatore.

Se il tubo di aspirazione si trova alla stessa altezza dell'apparecchio di soffi aggio (orizzontale), pietre od oggetti grandi possono venire aspirati nell'apparecchio, provocando un danno al ventilatore.

Per utilizzare l'apparecchio di aspirazione di foglie

1. Seguite esattamente le istruzioni per l'avvio come descritto nel manuale.
2. Fate funzionare il motore a vuoto. Sistemate la tracolla in modo che essa appoggi sulla spalla sinistra.

ATTENZIONE: assicuratevi che la tracolla da spalla non copra, blocchi o entri in contatto con lo scappamento durante l'impiego. Lo scappamente produce calore e può bruciare, fondere o dann-eggiare la tracolla.

1. Con la mano destra tenete l'apparecchio sull'impugnatura superiore e con la mano sinistra sull'impugnatura anteriore (Fig. 6).

2. Per aspirare, fate oscillare l'apparecchio da un lato all'altro.

ATTENZIONE: per evitare che il tubo di aspirazione si ostruisca, l'apparecchio deve essere avvicinato lentamente e con cautela a grossi mucchi di materiale da aspirare.

TUBO DI ASPIRAZIONE OSTRUITO

Per eliminare l'ostruzione

Disinserite il motore. Premete di colpo il sacco di raccolta mentre è ancora gonfi ato per spingere il materiale ostruito fuori dal tubo di aspirazione.

Un tale getto d'aria invertito è solitamente suffi ciente per liberare oggetti bloccati. Se gli oggetti non dovessero uscire premendo in questo modo il sacco di raccolta, procedete così:

- togliete e controllate il tubo di aspirazione;

• pulite attentamente l'ugello di aspirazione;

• inserite nuovamente il tubo di aspirazione.

ITA

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

Disinserite sempre l'apparecchio prima di qualsiasi lavoro di manutenzione e sfi late il connettore della candela.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

PULIZIA DEL SACCO DI RACCOLTA

Un sacco di raccolta sporco blocca l'apporto di aria e riduce così la potenza di aspirazione.

Per pulire il sacco di raccolta

1. Rimuovete il sacco di raccolta dall'apparecchio.
2. Aprite la chiusura e togliete il contenuto.
3. Rovesciate il lato interno del sacco verso l'esterno e scuotetelo con forza.
4. Il sacco deve essere svuotato regolarmente. Ora girate il lato interno del sacco verso l'interno, chiudetelo e fi ssatelo di nuovo all'apparecchio.

NOTA: se il sacco di raccolta è molto sporco, pulitelo manualmente con acqua tiepida e un detergente dolce. Sciacquate accuratamente. Prima di usarlo, fate asciugare bene il sacco di raccolta.

7.2 Manutenzione

Manutenzione del fi Itro dell'aria (Fig. 7a - 7b)

I fi Itri dell'aria sporchi riducono la potenza del motore a causa di un apporto insuffi ciente di aria verso il carburatore.

Un controllo regolare è quindi indispensabile. Il fi Itro dell'aria dovrebbe essere controllato ogni 25 ore di esercizio e, se necessario, pulito. In caso di aria molto polverosa il fi Itro dell'aria deve essere controllato più spesso.

1. Togliete il coperchio del fi Itro dell'aria (Fig. 7a)
2. Togliete l'elemento filtrante (Fig. 7b)
3. Pulite l'elemento fi Itrante dando dei leggeri colpi o soffi ando.
4. L'assemblaggio avviene nell'ordine inverso.

Attenzione: non pulite mai il filtro dell'aria con benzina o solventi infi ammabili.

Manutenzione della candela (Fig. 8a - 8b)

Tratto di scintilla della candela = (0,6mm). Avvitate la candela con 12 -15 Nm.

Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca e pulitela eventualmente con una spazzola a setole di rame. Successivamente provvedete alla manutenzione della candela ogni 50 ore di esercizio.

1. Sfi late il connettore della candela di accensione con un movimento rotatorio (Fig. 8a).
2. Togliete la candela di accensione (Fig. 8b) facendo uso dell'apposita chiave in dotazione.
3. L'assemblaggio avviene nell'ordine inverso

7.3 Conservazione

Attenzione: un errore durante l'esecuzione di queste operazioni può provocare la formazione di depositi sulla parete interna del carburatore, con conseguente avviamento diffi coltoso o danni permanenti all'apparecchio.

1. Eseguite tutti i lavori generali di manutenzione inclusi nella sezione Manutenzione delle istruzioni per l'uso.
2. Togliete il carburante dal serbatoio (a tal fi ne utilizzate una pompa per benzina di plastica comunemente reperibile in commercio presso un centro fai-da-te).
3. Dopo aver tolto il carburante, avviate l'apparecchio.
4. Fate girare al minimo l'utensile fi no a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.
5. Fate raff reddare l'apparecchio (ca. 5 minuti).
6. Togliete la candela di accensione
7. Versate nella camera di combustione un cuc-

ITA

chiaino di olio per motori a 2 tempi. Tirate con cautela la fune di avviamento un paio di volte per umettare i componenti interni con l'olio. Inserite di nuovo la candela di accensione.

1. Pulite l'involucro esterno dell'apparecchio.
2. Conservate l'utensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combustibili. Concimi o altri prodotti chimici per il giardinaggio contengono spesso sostanze che accelerano la corrosione dei metalli. Non conservate l'utensile su o vicino a concimi o altri prodotti chimici.

7.4 Rimessa in esercizio

1. Togliete la candela di accensione.
2. Tirate più volte la fune di avviamento per pulire la camera di combustione da residui di olio.
3. Pulite i contatti della candela di accensione o mettetene una nuova.
4. Riempite il serbatoio. Si veda il punto "Carburante e olio".
5. Eseguite le operazioni 1-7 descritte al punto "Avvio a motore freddo".

7.5 Trasporto

Se desiderate trasportare l'apparecchio, vuotate il serbatoio della benzina come descritto nel capitolo Conservazione. Pulite regolarmente l'apparecchio con una spazzola o con uno scopino per togliere lo sporco più grossolano. Smontate il manico di guida come descritto al punto 5.1.

7.6 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

ITA

9. Tabella per l'eliminazione delle anomalie

La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il problema, rivolgetevi alla vostra offi cina del servizio assistenza.

Anomalia Possibile causa Soluzione
L'apparecchio non si accende.	- Procedura di avvio errata.- Candela di accensione arrugginita o umida.- Regolazione errata del carburatore	- Seguite le istruzioni di avvio.- Pulite la candela e sostituitela con una nuova.- Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
L'apparecchio si avvia ma non raggiunge il rendimento massimo.	- Regolazione errata della levetta dell'aria- Filtro dell'aria sporco- Regolazione errata del carburatore	- Regolate la levetta dell'aria su “.”- Pulite il fi ltro dell'aria- Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
Il motore non funziona regolarmente.	- Distanza errata degli elettrodi della candela di accensione- Regolazione errata del carburatore	- Pulite la candela e regolate la distanza degli elettrodi o sostituite la candela con una nuova.- Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
Il motore produce troppo fumo.	- Miscela errata del carburante- Regolazione errata del carburatore	- Utilizzate la miscela corretta di carburante (vedi la tabella di miscela del carburante)- Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.

ITA

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

ITA

Disposizioni di garanzia

La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente, senza che ciò influisca sui diritti di garanzia previsti dalla legge.

Categoria Esempio	Prestazione di garanzia
Difetti di materiale o fabbricazione		24 mesi
Parti soggette ad usura * Candela	di accensione, fi ltro dell'aria	6 mesi
Materiale di consumo/parti di consumo *		Garanzia solo in caso di difetto immediato (24h dopo acquisto/data documento di acquisto)
Parti mancanti 5 giorni lavorativi

* non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ovvero il centro fai-da-te responsabile, garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documento di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In questo caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?

• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?

Descrivete che cosa non funziona.

ITA

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia o al centro fai-da-te competente più vicino. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.
3. Il periodo di garanzia è 5 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l'uso.

ESP
