Tipo di prodotto	Soffiatore per foglie senza filo
Marca	Gardol
Modello	GLB-E 20 Li OA
Categoria	Soffiatore
Peso	1,5 kg
Velocità di rotazione a vuoto	12.000 giri/min
Velocità dell'aria	210 km/h
Livello di pressione acustica (L_pA)	68,5 dB(A)
Livello di potenza acustica (L_WA)	79,5 dB(A)
Livello di potenza acustica garantito	87 dB(A)
Vibrazioni (a_hv)	≤ 2,5 m/s² (incertezza K=1,5 m/s²)
Alimentazione	Batteria Li-Ion 20 V (Power-X-Change), venduta separatamente
Capacità batteria compatibili	1,5 Ah, 3,0 Ah, 4,0 Ah
Caricatore compatibile	Power-X Caricatore, ingresso 200-250 V AC, uscita 21 V DC / 3000 mA
Tempo di carica (batteria 1,5 Ah)	30 min (85 %) / 40 min (carica completa)
Tempo di carica (batteria 3,0 Ah)	60 min (85 %) / 75 min (carica completa)
Tempo di carica (batteria 4,0 Ah)	80 min (85 %) / 100 min (carica completa)
Classe di protezione	Categoria III (bassa tensione di protezione)
Uso previsto	Foglie, erba, piccoli rami in giardino
Materiale della custodia	Plastica (polipropilene probabilmente)
Accessori forniti	Unità motore, tubo di soffiaggio, manuale d'uso, istruzioni di sicurezza
Lunghezza del tubo di soffiaggio	Non specificato (lunghezza tipica circa 80 cm)
Manutenzione	Pulizia con panno umido, nessun solvente; controllare le spazzole di carbone
Durata della garanzia	84 mesi (7 anni) secondo le condizioni del produttore

Domande frequenti - GLB-E 20 Li OA Gardol

Quale batteria e caricatore usare con il soffiatore Gardol GLB-E 20 Li OA?

Il soffiatore funziona esclusivamente con le batterie Li-Ion della serie Power-X-Change da 20 V (capacità 1,5 Ah, 3,0 Ah o 4,0 Ah). Il caricatore deve essere un Power-X-Caricatore adatto. La batteria e il caricatore non sono inclusi nella consegna.

Come montare il tubo di soffiaggio?

Inserire semplicemente l'unità motore (pos. 3) e il tubo di soffiaggio (pos. 1) uno nell'altro fino a quando si incastrano. Non è necessario alcun attrezzo.

Come accendere e spegnere il soffiatore?

Per accendere, tenere premuto il pulsante on/off. Rilasciarlo per spegnere l'apparecchio.

Quanto tempo ci vuole per caricare la batteria?

Il tempo di carica varia in base alla capacità: per una batteria da 1,5 Ah circa 30 min (85%) / 40 min (piena), per 3,0 Ah circa 60/75 min, per 4,0 Ah circa 80/100 min. La carica si arresta automaticamente al 100%.

Il soffiatore può essere utilizzato sotto la pioggia o su superfici umide?

No. La targa segnaletica indica di non usare l'apparecchio in caso di pioggia o neve e di proteggerlo dall'umidità. Ciò riduce i rischi di scarica elettrica.

Come pulire e mantenere il soffiatore?

Prima di qualsiasi pulizia, rimuovere la batteria. Pulire l'apparecchio con un panno umido e un po' di sapone. Non usare detergenti aggressivi ed evitare che l'acqua penetri all'interno. Controllare regolarmente lo stato delle spazzole di carbone.

Cosa fare se l'apparecchio non si avvia?

Verificare prima che la batteria sia carica e inserita correttamente. Assicurarsi che il caricatore funzioni (spia LED). Se il problema persiste, contattare il servizio post-vendita.

Qual è il livello sonoro del soffiatore ed è pericoloso?

Il livello di pressione acustica è di 68,5 dB(A) e il livello di potenza acustica garantito è di 87 dB(A). Il rumore può superare 85 dB(A), il che richiede l'uso di protezioni acustiche.

Dove posso trovare pezzi di ricambio e come contattare il servizio post-vendita?

I pezzi di ricambio (spazzole di carbone, batteria) possono essere ordinati tramite www.isc-gmbh.info indicando il tipo, il numero d'articolo e il numero d'identificazione dell'apparecchio. Per un difetto, registrare il caso sullo stesso sito web.

Come conservare correttamente il soffiatore in inverno?

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo (temperatura tra 5 e 30 °C), fuori dalla portata dei bambini. Idealmente nell'imballaggio originale. Rimuovere la batteria per conservarla separatamente.

MANUALE UTENTE GLB-E 20 Li OA Gardol

IT Istruzioni per l'uso originali Soffi atore per foglie

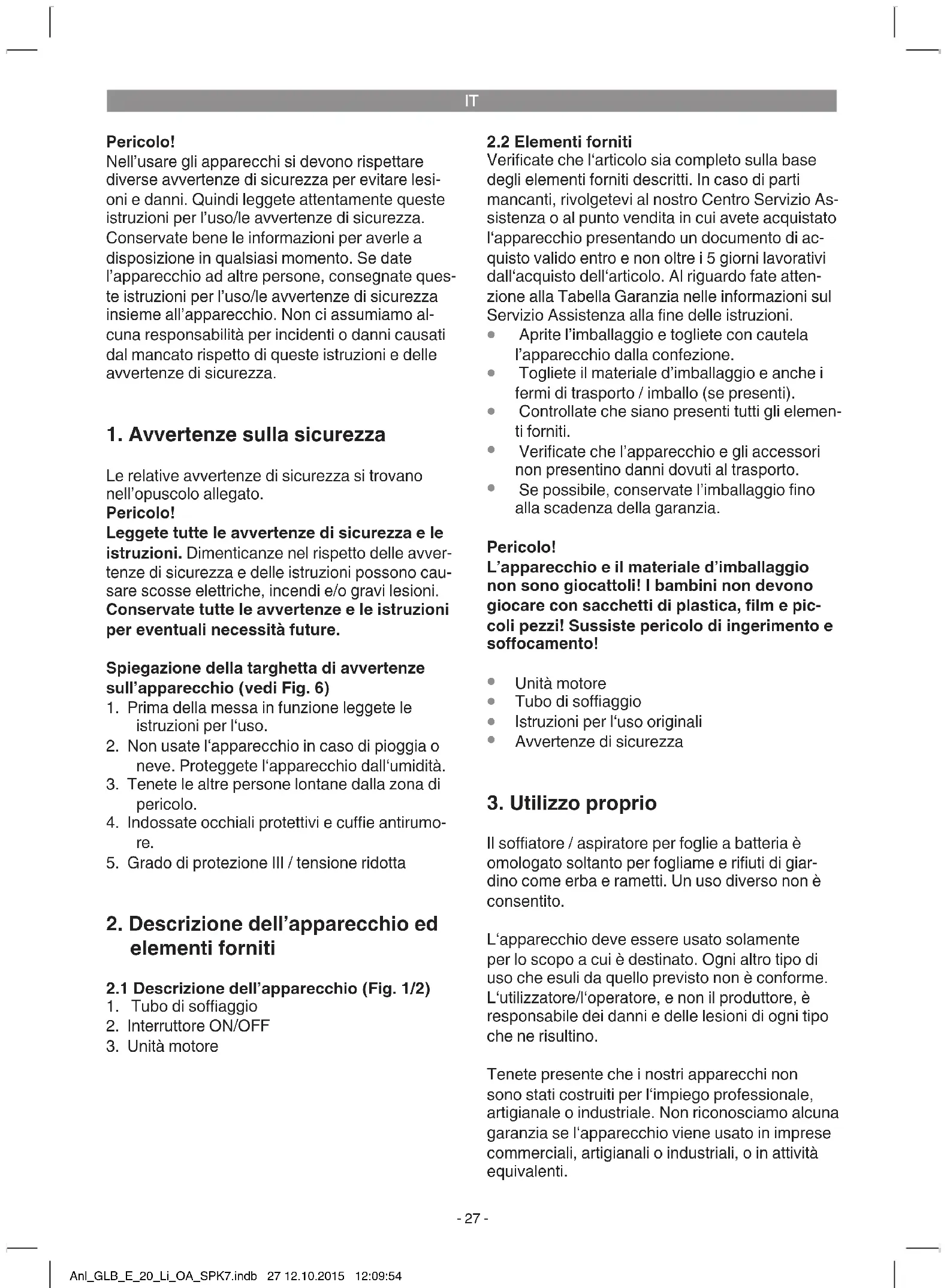

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avvertenze sull'apparecchio (vedi Fig. 6)

1. Prima della messa in funzione leggete le istruzioni per l'uso.
2. Non usate l'apparecchio in caso di pioggia o neve. Proteggete l'apparecchio dall'umidità.
3. Tenete le altre persone lontane dalla zona di pericolo.
4. Indossate occhiali protettivi e cuffie antirumore.
5. Grado di protezione III / tensione ridotta

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Tubo di soffiaggio
2. Interruttore ON/OFF
3. Unità motore

2.2 Elementi forniti

Varificate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Unità motore
- Tubo di soffiaggio
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

Il soffiatore / aspiratore per foglie a batteria è omologato soltanto per fogliame e rifiuti di giardino come erba e rametti. Un uso diverso non è consentito.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

IT

4. Caratteristiche tecniche

Numero di giri in folle n_0 .....12.000 min ^-1

Velocità dell'aria ....210 km/h

Livello di potenza acustica L_WA ..... 79,5 dB(A)

Livello di pressione acustica L_pA .....68,5 dB(A)

Incertezza K ....3 dB(A)

Livello di potenza acustica garantito L_WA : 87 dB(A)

Vibrazione a_hv ……≤2,5 m/s ^2

Incertezza K 1,5 m/s ^4

Peso 1,5 kg

Attenzione!

L'apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X Change!

Power X Change

20 V, 1,5 Ah ....5 celle agli ioni di litio

20 V, 3.0 Ah .....10 celle agli ioni di litio

20 V, 4.0 Ah .....10 celle agli ioni di litio

Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X.

Caricabatterie

Tensione di rete ...... 200-250 V \~ 50-60 Hz

Uscita

Tensione nominale 21 V d. c.

Corrente nominale 3000 mA

Il rumore dell'apparecchio può superare gli 85 dB(A). In questo caso è necessario che l'utilizzatore prenda delle misure di protezione dal rumore.

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei rischi.

Attenzione!

Il valore delle vibrazioni cambia a seconda del settore di impiego dell'elettroutensile e in casi eccezionali può essere superiore ai valori riportati.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

5. Prima della messa in esercizio

L'apparecchio viene fornito senza batterie e senza caricabatterie!

5.1 Montaggio tubo di soffiaggio (Fig. 3)

Collegate l'unità motore (Pos. 3) e il tubo di soffiaggio (Pos. 1).

5.2 Montaggio della batteria (Fig. 4a/4b)

Premete il tasto di arresto (Fig. 4a/Pos. A) della batteria come mostrato nella Fig. 4a e spinete la batteria nell'apposito vano batteria. Non appena la batteria è in una posizione come mostrato nella Fig. 4b, fate attenzione che il tasto di arresto scatti. Lo smontaggio della batteria avviene nell'ordine inverso!

5.3 Ricarica della batteria (Fig. 5)

1. Estraete la batteria dall'apparecchio. Per fare ciò premete il tasto di arresto laterale.
2. Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (4) nella presa di corrente. Il LED verde inizia a lampeggiare.
3. Inserite la batteria (5) nel caricabatterie (4).
4. Al punto „Indicatori caricabatterie“ trovate una tabella con i significati degli indicatori LED sul caricabatterie.

Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.

IT

Se la ricarica della batteria non fosse possibile, verificate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sia un perfetto contatto dei contatti di ricarica.

Se continuasse a non essere possibile ricaricare la batteria, spedite

ilcaricabatterie
• e la batteria

al nostro servizio di assistenza clienti.

Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni del soffiatore / aspiratore. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!

6. Uso

• Per accendere premete e tenete premuto l'interruttore ON/OFF (2).
• Per spegnere l'apparecchio, lasciate andare l'interruttore ON/OFF.
• Orientate il getto d'aria in avanti e muovetevi lentamente per accumulare soffiando foglia-me o rifiuti di giardino oppure per eliminarli da zone difficilmente accessibili.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di pulire e mettere via il soffiatore / aspiratore spegnetelo e togliete la batteria.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno

dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

7.3 Manutenzione

• In caso di anomalie fate controllare l'apparecchio soltanto da uno specialista autorizzato oppure da un'officina assistenza clienti.
• All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

7.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Anomalie

L'apparecchio non funziona: controllate che la batteria sia carica e che il caricabatteria funzioni. Nel caso in cui l'utensile non funzioni pur in presenza di tensione, speditelo all'indirizzo riportato dell'assistenza clienti.

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifiuti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

IT

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

11. Indicatori del caricabatterie

Stato indicatori		Significato e interventi
LED rosso LED verde
Spento Lampeggia	Pronto all'esercizioIl caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie.
Acceso Spento	Ricarica	Il caricabatterie ricarica la batteria in esercizio di ricarica veloce.
Spento Acceso	La batteria è ricaricata all'85% e pronta per l'uso.(Durata di ricarica per batteria da 1,5 Ah: 30 min.)(Durata di ricarica per batteria da 3,0 Ah: 60 min.)(Durata di ricarica per batteria da 4,0 Ah: 80 min.)Dopo tale intervallo l'apparecchio passa alla ricarica lenta fino a co pletare il processo.(Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.)(Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.)(Durata di ricarica totale, batteria da 4,0 Ah: ca. 100 min.)InterventoTogliete la batteria dal caricabatterie. Staccate il caricaba terie dalla rete.
Lampeggia Spento	Regolatore di caricaIl caricabatterie si trova nella modalità di ricarica lenta.In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti motivi:- la batteria non è stata ricaricata per molto tempo oppure è stata co tinuata la scarica di una batteria esaurita (scarica profonda)- la temperatura della batteria non si trova nel range ideale tra i 10°C e 45°C.InterventoAttendete la fine della ricarica, si può comunque continuare a ricar care la batteria.
Lampeggia Lampeggia	ErroreLa ricarica non è più possibile. La batteria è difettosa.InterventoUna batteria difettosa non deve più venire ricaricata.Togliete la batteria dal caricabatterie.
Acceso Acceso	Anomalia termicaLa batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C)InterventoTogliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C).

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifiuti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifiche tecniche

IT

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo *
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

IT

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

5. Il periodo di garanzia è 84 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

6. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
