| Typ výrobku | Bezdrátový listový foukač |
| Značka | Gardol |
| Model | GLB-E 20 Li OA |
| Kategorie | Foukač |
| Hmotnost | 1,5 kg |
| Otáčky naprázdno | 12 000 ot/min |
| Rychlost vzduchu | 210 km/h |
| Hladina akustického tlaku (L_pA) | 68,5 dB(A) |
| Hladina akustického výkonu (L_WA) | 79,5 dB(A) |
| Zaručená hladina akustického výkonu | 87 dB(A) |
| Vibrace (a_hv) | ≤ 2,5 m/s² (nejistota K=1,5 m/s²) |
| Napájení | Li-Ion baterie 20 V (Power-X-Change), prodáváno samostatně |
| Kompatibilní kapacity baterie | 1,5 Ah, 3,0 Ah, 4,0 Ah |
| Kompatibilní nabíječka | Power-X nabíječka, vstup 200-250 V AC, výstup 21 V DC / 3000 mA |
| Doba nabíjení (baterie 1,5 Ah) | 30 min (85 %) / 40 min (plné nabití) |
| Doba nabíjení (baterie 3,0 Ah) | 60 min (85 %) / 75 min (plné nabití) |
| Doba nabíjení (baterie 4,0 Ah) | 80 min (85 %) / 100 min (plné nabití) |
| Třída ochrany | Kategorie III (ochranné nízké napětí) |
| Určené použití | Listí, tráva, malé větve na zahradě |
| Materiál krytu | Plast (pravděpodobně polypropylen) |
| Dodávané příslušenství | Motorová jednotka, foukací trubice, návod k obsluze, bezpečnostní pokyny |
| Délka foukací trubice | Nespecifikováno (typická délka cca 80 cm) |
| Údržba | Čištění vlhkým hadříkem, bez rozpouštědel; kontrolovat uhlíkové kartáče |
| Délka záruky | 84 měsíců (7 let) dle podmínek výrobce |
Často kladené otázky - GLB-E 20 Li OA Gardol
Dotazy uživatelů ohledně GLB-E 20 Li OA Gardol
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Foukač ve formátu PDF zdarma! Najděte svůj návod GLB-E 20 Li OA - Gardol a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GLB-E 20 Li OA značky Gardol.
NÁVOD K OBSLUZE GLB-E 20 Li OA Gardol
CZ Originální návod k obsluze Akumulátorový foukač listí
SK Originálny návod na obsluhu Akumulátorový fúkač lístia

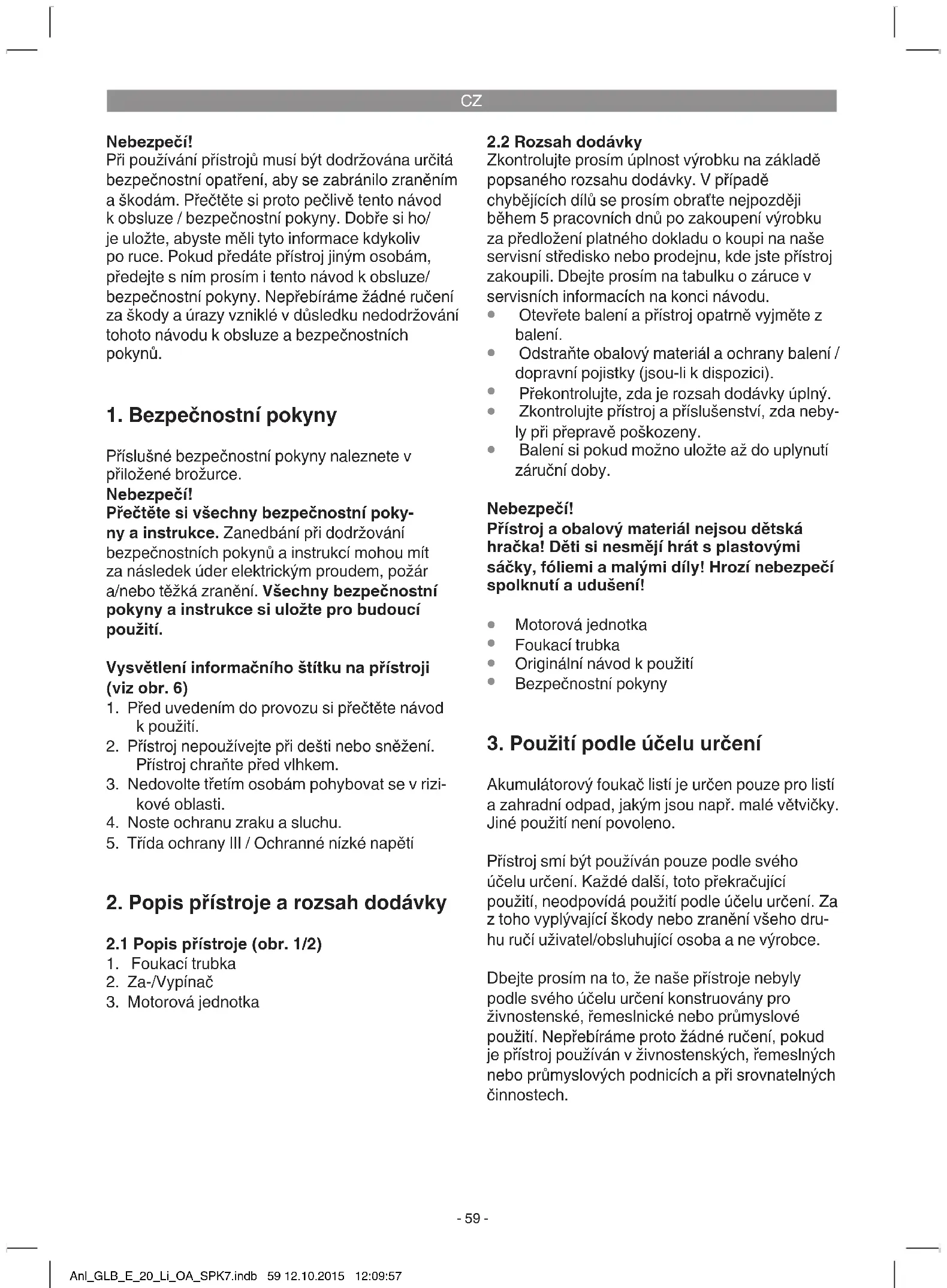

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
Vysvětlení informačního štítku na přístroji (viz obr. 6)
- Před uvedením do provozu si přečtěte návod k použití.
- Přístroj nepoužívejte při dešti nebo sněžení. Přístroj chraňte před vlhkem.
- Nedovolte třetím osobám pohybovat se v rizikové oblasti.
- Noste ochranu zraku a sluchu.
- Třída ochrany III / Ochranné nízké napětí
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
- Foukací trubka
- Za-/Vypínač
- Motorová jednotka
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Motorová jednotka
- Foukací trubka
• Originální návod k použití
- Bezpečnostní pokyny
3. Použití podle účelu určení
Akumulátorový foukač listí je určen pouze pro listí a zahradní odpad, jakým jsou např. malé větvičky. Jiné použití není povoleno.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
CZ
4. Technická data
Volnoběžné otáčky n0 .... 12 000 min ^-1
Rychlost vzduchu....210 km/h
Přístroj se dodává bez akumulátorů a bez nabíječky a smí se použivat pouze s Li-lon akumulátory série Powe-X-Change!
Power-X-Change
20 V, 1,5 Ah ....5 Li-Ion článků
20 V, 3,0 Ah ..... 10 Li-Ion článků
20 V, 4,0 Ah ..... 10 Li-Ion článků
Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X-Charger.
Nabíječka
Sítové napětí....200–250 V \~ 50–60 Hz
Výstup
Jmenovité napětí....21 V d. c.
Jmenovitý proud ....3 000 mA
Hluk stroje může přesáhnout 85 dB(A). V takovém případě je nutné při obsluze používat protihlukové ochranné pomůcky.
Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.
Pozor!
Hodnota vibrací se podle oblasti použití elektrického přístroje mění a ve výjimečných případech se může pohybovat nad udanou hodnotou.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
Pravidelně provádějte údržbu a čištění přístroje.
- Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
- V případě potřeby nechte přístroj zkontrolovat.
- Přístroj vypněte, pokud ho nepoužíváte.
- Nosterukavice.
5. Před uvedením do provozu
Přístroj se dodává bez akumulátorů a bez nabíječky
5.1 Montáž foukací trubky (obrázek 3)
Foukací trubku (pol. 1) nasuňte na motorovou jednotku (pol. 3).
5.2 Montáž akumulátoru (obrázek 4a/4b)
Podle obrázku 4a stiskněte západkové tlačitko (obr. 4a/pol. A) akumulátoru a zasuňte akumulátor do vymezeného prostoru. Jakmile je akumulátor v pozici znázorněné na obrázku 4b, dbejte na zacvaknutí západkového tlačitka! Demontáž akumulátoru se provádí v opačném sledu!
5.3 Nabíjení akumulátoru (obrázek 5)
-
Vyjměte akumulátor z přístroje. Pro vyjmutí stiskněte postranní západkové tlačítko.
-
Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky (4) do zásuvky. Zelená LED začne blikat.
-
Zasuňte akumulátor (5) do nabíječky (4).
-
V bodu „Indikace nabíječky“ najdete tabulku s významy LED indikací na nabíječce.
Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální.
Pokud není možné akumulátor nabít, zkontrolujte,
• zda je v zásuvce síťové napětí,
zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů.
CZ
Pokud stále není možné akumulátor nabít, prosíme vás, abyste
nabíječku
• a akumulátorový článek poslali na adresu našeho zákaznického servisu.
V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití akumulátorového článku. To je v každém případě nutné, pokud zjistíte, že výkon akumulátorového foukače listí začíná klesat. Akumulátorový článek nikdy kompletně nevybíjejte. Toto vede k defektu akumulátoru!
6. Obsluha
- Na zapnutí stlačit za-/vypínač (2) a držet ho zmáčknutý.
• Na vypnutí za-/vypínač pustit. - Nasměrujte proud vzduchu směrem dopředu a pohybujte se pomalu, abyste listí nebo zahradní odpady sfoukali na hromadu resp. odstranili z těžce přístupných míst.
7. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před odstavením a čištěním je nutné foukač listí vypnout a vyjmout akumulátor.
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
7.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.
Nebezpečí! Uhlíkové kartáčky smí vyměnit pou-
ze odborný elektrikář.
7.3 Údržba
- Při eventuálně vyskytnuvších se poruchách přístroje nechte provést kontrolu pouze autorizovaným odborníkem, resp. zákaznickým servisem.
- Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.
7.4 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typ přístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
8. Poruchy
Přístroj nefunguje:
Zkontrolujte stav nabití akumulátoru a funkčnost přístroje. Pokud přístroj i přes existující napětí nefunguje, zašlete ho prosím na uvedenou adresu zákaznického servisu.
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.
- Indikace nabíječky
| Stav indikace | Význam a opatření | |
| Červená LED | Zelená LED | |
| Vyp BlikáProvozní pohotovostNabíječka je připojena na síť a připravena k provozu, akumulátor není v nabíječce. | ||
| Zap Vyp Nabíjení | Nabíječka nabíjí akumulátor režimem rychlého nabíjení. | |
| Vyp zap Akumulátor je z 85% | nabitý a připravený k provozu.(Doba nabíjení 1,5 Ah akumulátor: 30 min)(Doba nabíjení 3,0 Ah akumulátor: 60 min)(Doba nabíjení 4,0 Ah akumulátor: 80 min)Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití.(Doba nabíjení celkem 1,5 Ah akumulátor: cca 40 min)(Doba nabíjení celkem 3,0 Ah akumulátor: cca 75 min)(Doba nabíjení celkem 4,0 Ah akumulátor: cca 100 min)Opatření:Odeberte akumulátor z nabíječky. Odpojte nabíječku ze sítě. | |
| Bliká VypPřizpůsobené nabíjeníNabíječka se nachází v režimu šetrného nabíjení.Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a potřebuje více než 1 hod. To může mít následující příčiny:- Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vy-bíjení vybitého akumulátoru (hluboké vybití)- Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 45 °C.Opatření:Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále nabíjen. | ||
| Bliká BlikáChyba | Nabíjení již není možné. Akumulátor je defektní.Opatření:Defektní akumulátor se již nesmí nabíjet.Odeberte akumulátor z nabíječky | |
| Zap Zap Porucha teploty | Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš stu-dený (pod 0 °C)Opatření:Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20 °C). | |
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem firmy iSC GmbH.
Technické změny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor | |
| Spotřební materiál/spotřební díly* | |
| Chybějící díly | |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás-ledující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
- Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
-
Z naší záruky jsou vyloučeny:
-
Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
-
Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotrebením přiměřeného použití nebo jiným přirozeným opotrebením.
-
Záruční doba činí 84 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
-
Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Nebezpečenstvo!
1. Bezpečnostné pokyny
- Fúkacie potrubie
- Vypínač zap/vyp
- Motorová jednotka
2.2 Objem dodávky
• Motorová jednotka
• Fúkacie potrubie
• Originálny návod na obsluhu
- Bezpečnostné pokyny
akustického výkonu L _WA :......87 dB (A)
Vibrácia a_hv ≤ 2,5m / s^2
Faktor neistoty K 1,5 m/s ^4
Hmotnost 1,5 kg
Pozor!
Ak by nebolo možné nabitie akumulátora, skontrolujte prosím,
- či je zásuvka správne zapojená na sietové napätie
- či je kontakt na nabíjacích kontaktoch v bezchybnom stave.
Pred odstavením a čistením fúkač na lístie vypnite a vytiahnite akumulátor.
7.1 Čistenie
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
CZ vydává následující prohlášení o shodě podle směrnice EU a norem pro výrobek
