Type de produit	Souffleur de feuilles sans fil
Marque	Gardol
Modèle	GLB-E 20 Li OA
Catégorie	Souffleur
Poids	1,5 kg
Vitesse de rotation à vide	12 000 tr/min
Vitesse de l'air	210 km/h
Niveau de pression acoustique (L_pA)	68,5 dB(A)
Niveau de puissance acoustique (L_WA)	79,5 dB(A)
Niveau de puissance acoustique garanti	87 dB(A)
Vibrations (a_hv)	≤ 2,5 m/s² (incertitude K=1,5 m/s²)
Alimentation	Batterie Li-Ion 20 V (Power-X-Change), vendue séparément
Capacités batterie compatibles	1,5 Ah, 3,0 Ah, 4,0 Ah
Chargeur compatible	Power-X Chargeur, entrée 200-250 V AC, sortie 21 V DC / 3000 mA
Temps de charge (batterie 1,5 Ah)	30 min (85 %) / 40 min (charge complète)
Temps de charge (batterie 3,0 Ah)	60 min (85 %) / 75 min (charge complète)
Temps de charge (batterie 4,0 Ah)	80 min (85 %) / 100 min (charge complète)
Classe de protection	Catégorie III (basse tension de protection)
Utilisation prévue	Feuilles, herbe, petites branches en jardin
Matériau du boîtier	Plastique (polypropylène probable)
Accessoires fournis	Unité moteur, tube de soufflage, mode d'emploi, consignes de sécurité
Longueur du tube de soufflage	Non spécifié (longueur typique d'environ 80 cm)
Entretien	Nettoyage avec chiffon humide, pas de solvants ; vérifier les brosses à charbon
Durée de garantie	84 mois (7 ans) selon conditions du fabricant

FOIRE AUX QUESTIONS - GLB-E 20 Li OA Gardol

Quelle batterie et chargeur utiliser avec le souffleur Gardol GLB-E 20 Li OA ?

Le souffleur fonctionne exclusivement avec les batteries Li-Ion de la série Power-X-Change en 20 V (capacités 1,5 Ah, 3,0 Ah ou 4,0 Ah). Le chargeur doit être un Power-X-Chargeur adapté. La batterie et le chargeur ne sont pas inclus dans la livraison.

Comment monter le tube de soufflage ?

Enfichez simplement l'unité moteur (pos. 3) et le tube de soufflage (pos. 1) l'un dans l'autre jusqu'à ce qu'ils s'enclenchent. Aucun outil n'est nécessaire.

Comment mettre en marche et arrêter le souffleur ?

Pour mettre en marche, maintenez enfoncé le bouton marche/arrêt. Relâchez-le pour éteindre l'appareil.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge varie selon la capacité : pour une batterie 1,5 Ah environ 30 min (85 %) / 40 min (pleine), pour 3,0 Ah environ 60/75 min, pour 4,0 Ah environ 80/100 min. La charge s'arrête automatiquement à 100 %.

Le souffleur peut-il être utilisé sous la pluie ou sur des surfaces humides ?

Non. La plaque signalétique indique de ne pas utiliser l'appareil par temps de pluie ou de neige, et de le protéger de l'humidité. Cela réduit les risques de décharge électrique.

Comment nettoyer et entretenir le souffleur ?

Avant tout nettoyage, retirez la batterie. Nettoyez l'appareil avec un chiffon humide et un peu de savon. N'utilisez pas de détergents agressifs et évitez que de l'eau pénètre à l'intérieur. Vérifiez régulièrement l'état des brosses à charbon.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Assurez-vous que le chargeur fonctionne (témoin LED). Si le problème persiste, contactez le service après-vente.

Quel est le niveau sonore du souffleur et est-il dangereux ?

Le niveau de pression acoustique est de 68,5 dB(A) et le niveau de puissance acoustique garanti de 87 dB(A). Le bruit peut dépasser 85 dB(A), ce qui nécessite le port de protections auditives.

Où puis-je trouver des pièces de rechange et comment contacter le SAV ?

Les pièces de rechange (brosses à charbon, batterie) peuvent être commandées via www.isc-gmbh.info en indiquant le type, le numéro d'article et le numéro d'identification de l'appareil. Pour un défaut, enregistrez le cas sur le même site web.

Comment stocker correctement le souffleur en hiver ?

Stockez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel (température entre 5 et 30 °C), hors de portée des enfants. Idéalement dans l'emballage d'origine. Retirez la batterie pour la stocker séparément.

MODE D'EMPLOI GLB-E 20 Li OA Gardol

FRModed'emploi'origine Souffl eur de feuilles sans fi l

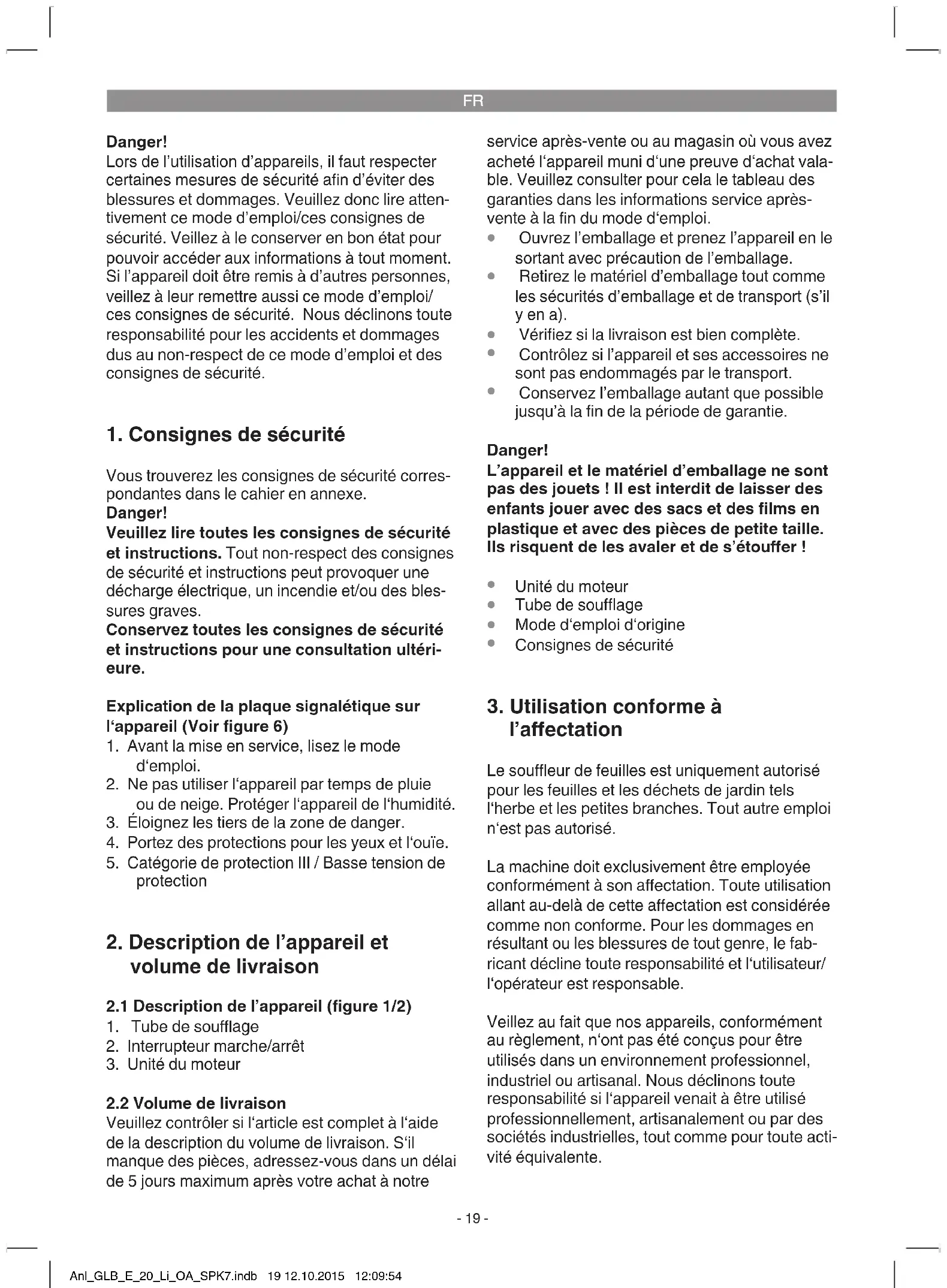

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication de la plaque signalétique sur l'appareil (Voir figure 6)

1. Avant la mise en service, lisez le mode d'emploi.
2. Ne pas utiliser l'appareil par temps de pluie ou de neige. Protéger l'appareil de l'humidité.
3. Éloignez les tiers de la zone de danger.
4. Portez des protections pour les yeux et l'ouïe.
5. Catégorie de protection III / Basse tension de protection

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1/2)

1. Tube de soufflage
2. Interrupteur marche/arrêt
3. Unité du moteur

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre

service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

Unité du moteur
- Tube de soufflage
• Mode d'emploi d'origine
- Consignes de sécurité

3. Utilisation conforme à l'affectation

Le souffleur de feuilles est uniquement autorisé pour les feuilles et les déchets de jardin tels l'herbe et les petites branches. Tout autre emploi n'est pas autorisé.

La machine doit exclusivement être employée conformément à son affectation. Toute utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l'utilisateur/ l'opérateur est responsable.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

FR

4. Données techniques

vitesse de rotation de marche

à vide n _0 ......12 000 tr/min

Vitesse de l'air ....210 km/h

Niveau de puissance acoustique L_WA . 79,5 dB(A)

Niveau de pression acoustique L_pA ..... 68,5 dB(A) Imprécision K ..... 3 dB(A)

Niveau de puissance

acoustique garanti L_WA :......87 dB(A)

Vibration a_hv ≤ 2,5m / s^2

Imprécision K 1,5 m/s²

Poids 1,5 kg

Attention!

L'appareil est livré sans accumulateur et sans chargeur et ne doit être utilisé qu'avec les accumulateurs Li-Ion de la série Power-X-Change !

Power-X-Change

20 V, 1,5 Ah ....5 piles Li-Ion

20 V, 3,0 Ah ....10 piles Li-Ion

20 V, 4,0 Ah ....10 piles Li-Ion

Les accumulateurs de la série Power-X-Change ne doivent être chargés qu'avec le chargeur Power-X.

Chargeur

Tension du secteur .....200-250 V \~ 50-60 Hz

Sortie

Tension nominale 21 V d.c.

Courant nominal 3000 mA

Le bruit de la machine peut dépasser les 85 dB(A). Dans ce cas, les mesures antibruit sont requises pour l'utilisateur.

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut également être utilisée pour faire une estimation préliminaire de l'altération.

Prudence!

La valeur d'oscillation change en fonction du domaine d'application de l'outil électrique et peut

dans des cas d'exception être supérieure à la valeur indiquée.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.
  • Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

5. Avant la mise en service

L'appareil est livré sans accumulateurs et sans chargeur !

5.1 Montage tube de soufflage (figure 3)

Enfichez l'unité du moteur (pos. 3) et le tube de soufflage (pos. 1).

5.2 Montage de l'accumulateur (figure 4a/4b)

Enfoncez, comme illustré sur la figure 4a, la touche d'enclenchement (figure 4a/pos. A) de l'accumulateur et poussez l'accumulateur dans le logement d'accumulateur prévu à cet effet. Dès que l'accumulateur est dans une position comme figurant sur la figure 4b, veillez à ce que les touches d'enclenchement s'enclenchent ! Le démontage de l'accumulateur s'effectue dans l'ordre inverse !

5.3 Charge de l'accumulateur (fig. 5)

1. Sortez le bloc accumulateur de l'appareil. Pour cela appuyez sur la touche d'enclenchement latérale.
2. Comparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fiche de contact du chargeur (4) dans la prise de courant. Le voyant LED vert commence à cli-gnoter.
3. Mettez l'accumulateur (5) dans le chargeur (4).
4. Au point « Affichage chargeur », vous trouverez un tableau avec les significations des affichages LED sur le chargeur.

FR

Pendant la charge, il est possible que l'accumulateur chauffe quelque peu. C'est cependant normal.

S'il est impossible de charger l'accumulateur, veuillez contrôler,

• si la tension secteur est présente au niveau de la prise de courant
• si un contact correct est présent au niveau des contacts de charge du chargeur.

S'il est toujours impossible de charger le bloc accumulateur, nous vous demandons de bien vouloir retourner

lechargeur
• et le bloc accumulateur à notre service après-vente.

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance du souffleur de feuilles sans fil baisse. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l'endommagement du bloc accumulateur !

6. Commande

Pour mettre en marche, maintenez appuyé le bouton marche/arrêt.
• Pour éteindre, lâchez le bouton marche/arrêt.
- Dirigez le jet d'air vers l'avant et déplacez-vous lentement, afin de rassembler en tas les feuilles ou les déchets de jardin, ou de les enlever d'endroits difficilement accessibles.

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Avant de poser et nettoyer le souffleur de feuilles, le mettre hors circuit et retirer l'accumulateur.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

7.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

7.3 Maintenance

En cas de disfonctionnements éventuels, il convient de faire contrôler et remettre en état l'appareil uniquement par un spécialiste autorisé ou par un service après-vente.
Aucune autre pièce à l'intérieur de l'appareil n'a besoin de maintenance.

7.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
- No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

8. Dérangements

L'appareil ne démarre pas :

Vérifiez que l'accumulateur est chargé et que le chargeur fonctionne. Dans le cas où l'appareil ne fonctionne pas alors que la tension est présente, renvoyez celui-ci au service après-vente, à l'adresse indiquée.

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

11. Affichage chargeur

État de l'affichage		Signification et mesures
LED rouge LED vert
Arrêt Clignote	État prêt à l'emploiLe chargeur est raccordé au réseau et est prêt à l'emploi,l'accumulateur n'est pas dans le chargeur.
Marche Arrêt	Chargement	Le chargeur charge l'accumulateur en mode de charge rapide.
Arrêt Arrêt L'accumulateur est chargé à 85 % et prêt à l'emploi.(Durée de charge 1,5 Ah accumulateur : 30 min)(Durée de charge 3,0 Ah accumulateur : 60 min)(Durée de charge 4,0 Ah accumulateur : 80 min)Ensuite, on commute sur un processus de charge lent jusqu'auchargement complet.(Durée de charge totale 1,5 Ah accumulateur : env. 40 min)(Durée de charge totale 3,0 Ah accumulateur : env. 75 min)(Durée de charge totale 4,0 Ah accumulateur : env. 100 min)Mesures:Retirez l'accumulateur du chargeur. Débranchez le chargeur du ré-seau.
Clignote Arrêt	Charge d'adaptationLe chargeur est en mode de charge lente.Dans ce cas, l'accumulateur se charge plus lentement pour des rais-sons de sécurité et nécessite plus d'une heure. Cela peut avoir lescauses suivantes :- l'accumulateur n'a pas été chargé depuis longtemps ou la charged'un accumulateur usagé a été poursuivie (décharge profonde)- la température de l'accumulateur n'est pas dans la zone idéale comprise entre 10 °C et 45 °C.Mesures:attendez jusqu'à ce que le processus de charge soit terminé,l'accumulateur peut quand même encore être chargé.
Clignote Clignote	Erreur	Le processus de charge n'est plus possible. L'accumulateur est défectueux.Mesures:il ne faut plus charger un accumulateur défectueux.Retirez l'accumulateur du chargeur.
Marche Marche	Perturbation thermiqueL'accumulateur est trop chaud (par ex. exposition directe au soeil) ou trop froid (en dessous de 0 °C)Mesures:retirez l'accumulateur et conservez-le un jour à température ambiante(env. 20 °C).

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* Brosses à charbon, accumulateur
Matériel de consommation/pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ?
  Décrivez ce défaut de fonctionnement.

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pre-station de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 84 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
