Toote tüüp	Juhtmeta lehepuhur
Bränd	Gardol
Mudel	GLB-E 20 Li OA
Kategooria	Puhur
Kaal	1,5 kg
Tühikäigu pöörlemiskiirus	12 000 p/min
Õhukiirus	210 km/h
Helirõhutase (L_pA)	68,5 dB(A)
Helivõimsuse tase (L_WA)	79,5 dB(A)
Garanteeritud helivõimsuse tase	87 dB(A)
Vibratsioon (a_hv)	≤ 2,5 m/s² (määramatus K=1,5 m/s²)
Toiteallikas	Li-Ion aku 20 V (Power-X-Change), müüakse eraldi
Ühilduvad aku mahutavused	1,5 Ah, 3,0 Ah, 4,0 Ah
Ühilduv laadija	Power-X laadija, sisend 200-250 V AC, väljund 21 V DC / 3000 mA
Laadimisaeg (aku 1,5 Ah)	30 min (85 %) / 40 min (täislaadimine)
Laadimisaeg (aku 3,0 Ah)	60 min (85 %) / 75 min (täislaadimine)
Laadimisaeg (aku 4,0 Ah)	80 min (85 %) / 100 min (täislaadimine)
Kaitsetase	III kategooria (kaitse madalpinge)
Sihtotstarbeline kasutus	Lehed, rohi, väikesed oksad aias
Korpuse materjal	Plastik (tõenäoliselt polüpropüleen)
Kaasasolevad tarvikud	Mootoriüksus, puhumistoru, kasutusjuhend, ohutusjuhised
Puhumistoru pikkus	Täpsustamata (tüüpiline pikkus umbes 80 cm)
Hooldus	Puhastamine niiske lapiga, mitte lahustitega; kontrollige süsinikharju
Garantii kestus	84 kuud (7 aastat) vastavalt tootja tingimustele

Korduma kippuvad küsimused - GLB-E 20 Li OA Gardol

Millist akut ja laadijat kasutada koos Gardol GLB-E 20 Li OA puhuriga?

Puhur töötab ainult Power-X-Change seeria Li-Ion akudega pingel 20 V (mahutavus 1,5 Ah, 3,0 Ah või 4,0 Ah). Laadija peab olema sobiv Power-X-laadija. Aku ja laadija ei kuulu tarnekomplekti.

Kuidas paigaldada puhumistoru?

Ühendage mootoriüksus (pos. 3) ja puhumistoru (pos. 1) üksteise sisse, kuni need klõpsatusega kinnituvad. Tööriistu pole vaja.

Kuidas puhurit sisse ja välja lülitada?

Sisselülitamiseks hoidke sisse/välja nuppu all. Väljalülitamiseks vabastage see.

Kui kaua aku laadimine aega võtab?

Laadimisaeg varieerub sõltuvalt mahutavusest: 1,5 Ah aku puhul umbes 30 min (85 %) / 40 min (täis), 3,0 Ah puhul umbes 60/75 min, 4,0 Ah puhul umbes 80/100 min. Laadimine peatub automaatselt 100 % juures.

Kas puhurit saab kasutada vihma ajal või niiskel pinnal?

Ei. Andmesilt ütleb, et seadet ei tohi kasutada vihma või lume ajal ning seda tuleb kaitsta niiskuse eest. See vähendab elektrilöögi ohtu.

Kuidas puhurit puhastada ja hooldada?

Enne puhastamist eemaldage aku. Puhastage seadet niiske lapiga ja vähese seebiga. Ärge kasutage tugevaid puhastusvahendeid ja vältige vee sattumist seadme sisse. Kontrollige regulaarselt süsinikharjade seisukorda.

Mida teha, kui seade ei käivitu?

Kontrollige esmalt, kas aku on laetud ja õigesti paigaldatud. Veenduge, et laadija töötab (LED-indikaator). Kui probleem püsib, võtke ühendust klienditeenindusega.

Milline on puhuri müratase ja kas see on ohtlik?

Helirõhutase on 68,5 dB(A) ja garanteeritud helivõimsuse tase 87 dB(A). Müra võib ületada 85 dB(A), mistõttu on vaja kanda kuulmiskaitsevahendeid.

Kust leida varuosi ja kuidas ühendust võtta klienditeenindusega?

Varuosi (süsinikharjad, aku) saab tellida aadressil www.isc-gmbh.info, märkides ära tüübi, tootenumbri ja seadme identifitseerimisnumbri. Defekti korral registreerige juhtum samal veebisaidil.

Kuidas puhurit talveks õigesti hoiustada?

Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmavabas kohas (temperatuur 5–30 °C), lastele kättesaamatus kohas. Ideaalselt originaalpakendis. Eemaldage aku ja hoidke seda eraldi.

KASUTUSJUHEND GLB-E 20 Li OA Gardol

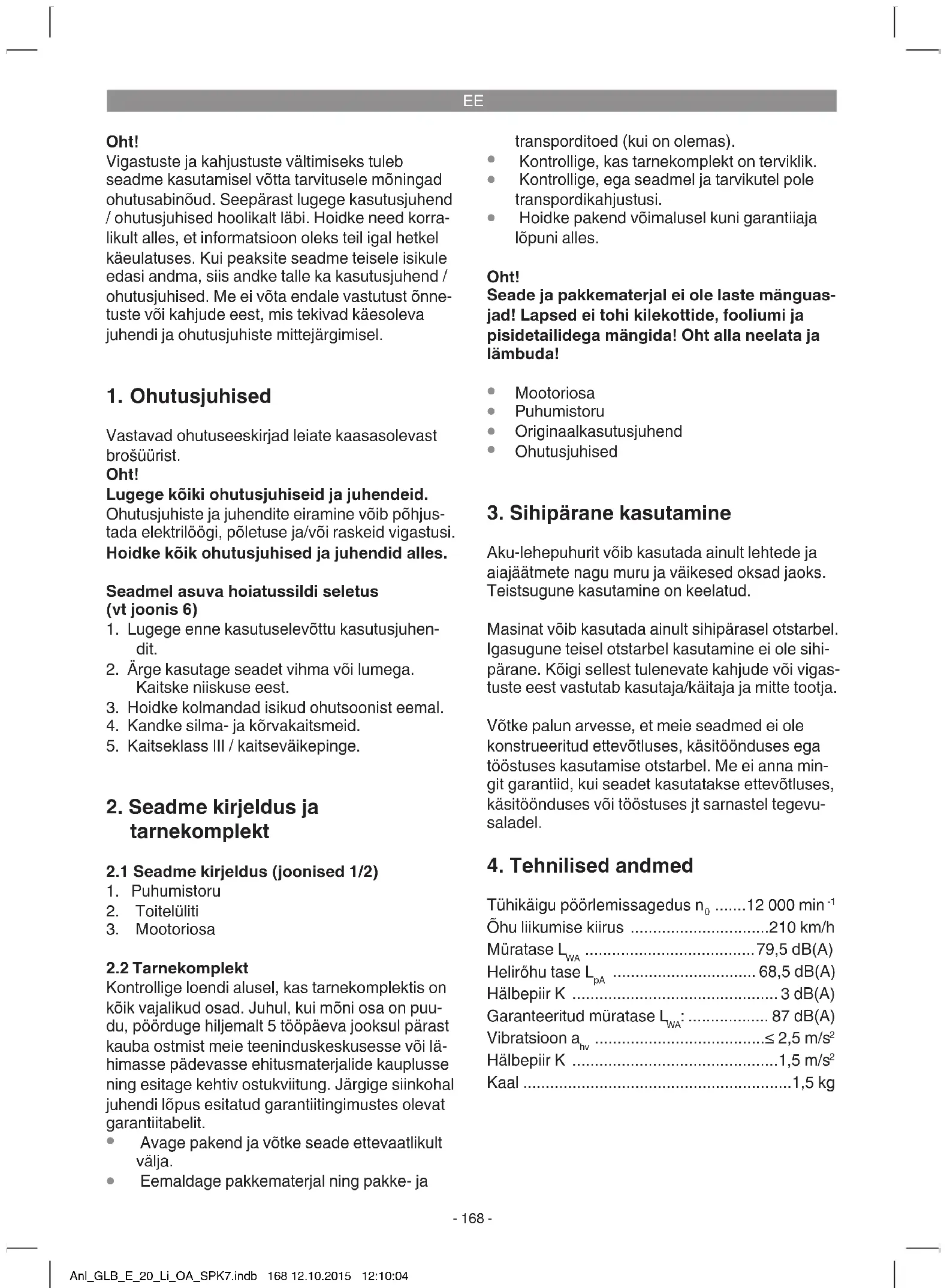

EEOriginaalkasutusjuhend Aku-lehepuhur

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 6)

1. Lugege enne kasutuselevõttu kasutusjuhen-dit.
2. Ärge kasutage seadet vihma või lumega. Kaitske niiskuse eest.
3. Hoidke kolmandad isikud ohutsoonist eemal.
4. Kandke silma- ja kõrvakaitsmeid.
5. Kaitseklass III / kaitseväikepinge.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1/2)

1. Puhumistoru
2. Toitelüliti
3. Mootoriosa

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
  • Eemaldage pakkematerjal ning pakke- ja

transporditoed (kui on olemas).

• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Mootoriosa
Puhumistoru
• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Aku-lehepuhurit võib kasutada ainult lehtede ja aiajäätmete nagu muru ja väikesed oksad jaoks. Teistsugune kasutamine on keelatud.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Tühikäigu pöörlemissagedus n _0 ......12 000 min ^-1

Õhu liikumise kiirus .....210 km/h

Müratase L_WA 79,5 dB(A)

Helirōhu tase L _pA 68,5 dB(A)

Hälbepiir K 3 dB(A)

Garanteeritud müratase L_WA : 87 dB(A)

Vibratsioon a_hv ≤ 2,5m / s^2

Hälbepiir K 1,5 m/s²

Kaal 1,5 kg

EE

Tähelepanu!

Seade tarnitakse ilma akude ja laadijata ning seda tohib kasutada ainult sarja Power-X-Change liitium-ioon-akudega!

Power-X-Change

20 V, 1,5 Ah ....5 liitium-ioonelementi

20 V, 3,0 Ah ....10 liitium-ioonelementi

20 V, 4,0 Ah ....10 liitium-ioonelementi

Power-X-Change sarja liitium-ioonakusid tohib laadida ainult laadijaga Power-X-Charger.

Akulaadija

Võrgupinge .....200-250 V \~ 50-60 Hz

Väljund

Masina müra võib ületada 85 dB (A). Sellisel juhul peab käitaja kasutusele võtma mürakaitsevahendid.

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Ettevaatust!

Võnkeväärtused muutuvad sõltuvalt elektritööriista kasutuspiirkonnast ning võivad erandjuhul nimetatud väärtusi ületada.

Piirake müra teket ja vibratsiooni miinimu-mini!

• Kasutage ainult täiesti korras seadmeid.
- Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandkekindaid.

5. Enne kasutuselevõttu

Seade tarnitakse ilma akude ja laadijata!

5.1 Puhumistoru paigaldamine (joonis 3)

Pange mootoriosa (3) ja puhumistoru (1) kokku.

5.2 Aku paigaldamine (joonis 4a/4b)

Vajutage aku lukustusnuppu (joobis 4a/A), nagu joonisel 4a näha, ja lükake aku selleks ettenähtud kinnituskohta. Niipea kui aku paistab olevat asendis, nagu joonisel 4b näha, jälgige lukustusnupu fikseerumist! Aku väljavõtmine toimub vastupidises järjekorras!

5.3 Aku laadimine (joonis 5)

1. Võtke aku seadmest välja. Selleks vajutage külgmist lukustusnuppu.

2. Kontrollige, kas aku tüübisildil toodud võrgupinge vastab olemasolevale võrgupingele. Pange laadija (4) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.

3. Pange aku (5) laadijale (4).

4. Punktis "Laaduri näidik" leiate tabeli valgusdi-oodi näidiku tähendustega laaduril.

Laadimise käigus võib aku möningal määral soojeneda. See on täiesti normaalne.

Kui aku laadimine ei peaks võimalik olema, kontrollige

• kas pistikupesas on vool
- kas laadija laadimiskontaktidega on võimalik takistusteta ühendus.

Kui aku laadimine ei peaks ikka veel võimalik olema, palume teil saata

laadija

- jaaku

Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et aku-lehepuhuri võimsus nõrgeneb. Ärge laske akut kunagi täiesti tühjaks.

See kahjustab akut!

EE

6. Käitamine

• Sisselülitamiseks vajutage toitelülitit (2) ja hoidke seda all.
  • Väljalülitamiseks vabastage toitelüliti.
• Suunake ōhujuga ettepoole ja liikuge aeglaselt, et lehti või murujääke kokku puhuda või raskesti ligipääsetavatest kohtadest eemaldada.

7. Puhastus, hooldus ja varuosade tellimine

Oht!

Lülitage aku-lehepuhur enne seismapanemist ja puhastamist välja ning eemaldage aku.

7.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet kohe pärast igat kasutuskorda.
• Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi sattuda vett. Vee sattumine elektriseadmesse suurendab elektrilöögi saamise ohtu.

7.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifitseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

7.3 Hooldus

• Võimalike esinevate tõrgete korral laske seadet kontrollida ainult volitatud spetsialistil või klienditeenindustöökojas.
• Seadme sees ei ole muid hooldust vajavaid osi

7.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber

• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

8. Rikked

Seade ei tööta:

kontrollige, kas aku on laaditud ja kas laadija on töökorras. Kui seade olemasolevast pingest hoolimata ei tööta, saatke see nimetatud klienditeen-indusaadressile.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

1. Laadija näidik

Näidiku olek		Tähendus ja abinõu
Punane LED	Roheline LED
Väljalülitatud	Vilgub TöövalmidusLaadija on võrku ühendatud ja töövalmis, aku ei ole laadijas
Põleb Väljalülitatud	LaadimineLaadija laeb akut kiirrežiimil.
Väljalülitatud	Põleb Aku on 85% täis ja töövalmis.(Laadimise kestus 1,5 Ah aku korral: 30 min)(Laadimise kestus 3,0 Ah aku korral: 60 min)(Laadimise kestus 4,0 Ah aku korral: 80 min)Seejärel lülitatakse ümber örnale laadimisele, kuni aku on täiesti täis laetud.(Laadimise kestus kokku 1,5 Ah aku korral: u 40 min)(Laadimise kestus kokku 3,0 Ah aku korral: u 75 min)(Laadimise kestus kokku 4,0 Ah aku korral: u 100 min)Abinõu:Võtke aku laadijast välja. Eraldage laadija vooluvõrgust.
Vilgub Väljalülitatud	PaindliklaadimineLaadija asub säästva laadimise režiimil.Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kau-em kui 1 tund. Sellel võivad olla järgmised põhjused.- Akut ei ole pikka aega laetud või jätkatakse pooltühja aku laadimist (tühjakslaadimine)- Akutemperatuur ei ole ideaalses vahemikus 10°C ja 45°C.Abinõu:Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida.
Vilgub Vilgub	Viga	Laadimine ei ole enam võimalik. Aku on defektne.Abinõu:Defektset akut ei tohi rohkem laadida.Võtke aku laadijast välja.
Põleb Põleb	TemperatuurihäireAku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (ma-dalam kui 0°C).Abinõu:Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20°C).

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu remonditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad, Aku
Kulumaterjal / Kuluosad*
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.
   Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

4. kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

5. seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

6. kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

7. Garantiiaeg on 84 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

8. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
