KASUTUSJUHEND GAL-E 40 Li OA Gardol

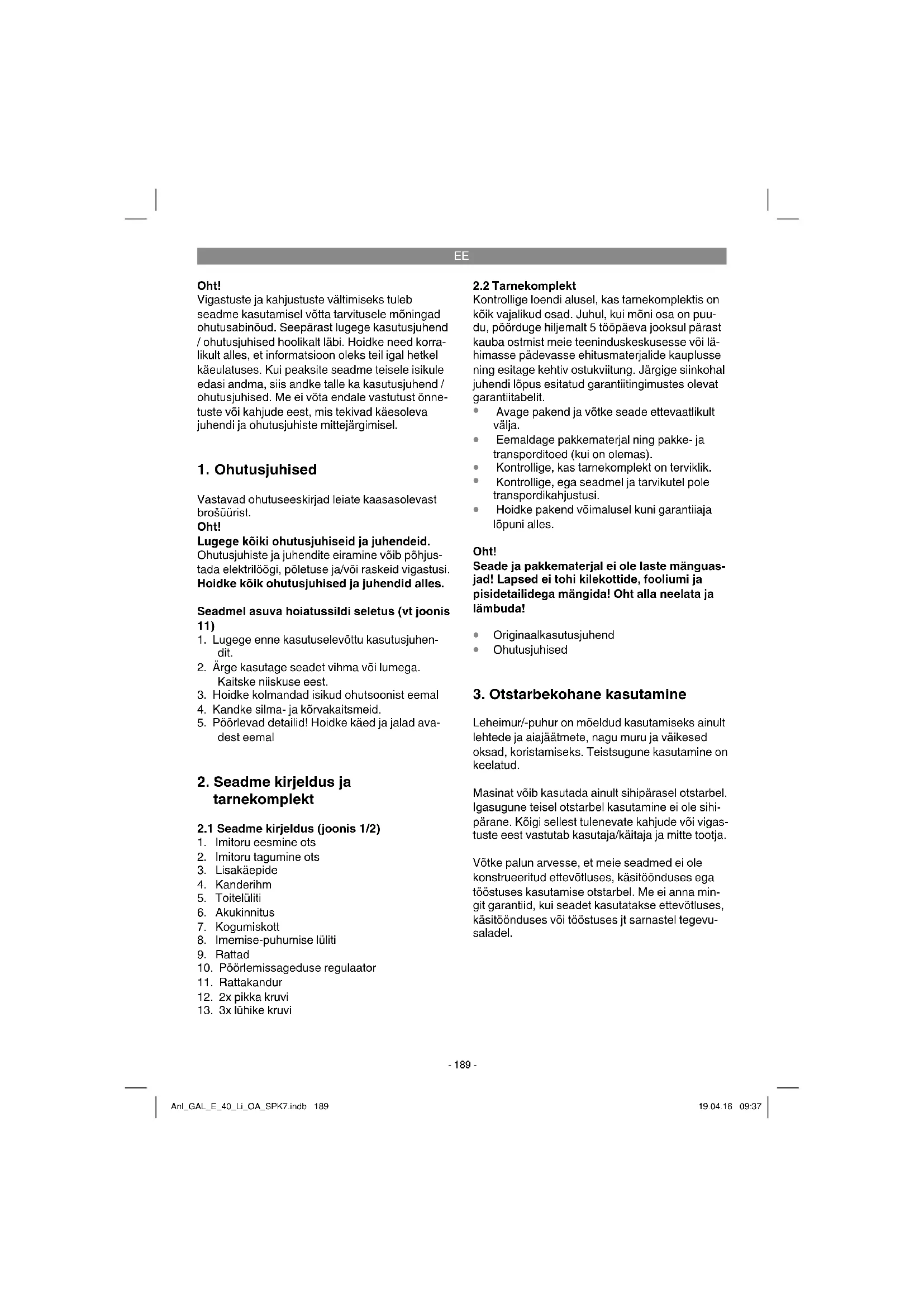

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Seadmel asuva hoiatussildi seletus (vt joonis 11)

1. Lugege enne kasutuselevõttu kasutusjuhen-

2. Ärge kasutage seadet vihma või lumega.

Kaitske niiskuse eest.

3. Hoidke kolmandad isikud ohutsoonist eemal

4. Kandke silma- ja kõrvakaitsmeid.

5. Pöörlevad detailid! Hoidke käed ja jalad ava-

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

10. Pöörlemissageduse regulaator

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Leheimur/-puhur on mõeldud kasutamiseks ainult lehtede ja aiajäätmete, nagu muru ja väikesed oksad, koristamiseks. Teistsugune kasutamine on keelatud. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anl_GAL_E_40_Li_OA_SPK7.indb 189Anl_GAL_E_40_Li_OA_SPK7.indb 189 19.04.16 09:3719.04.16 09:37EE

Tühikäigu pöörlemissagedus n

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Seade tarnitakse ilma akude ja laadijata! Hoiatus! Enne seadme reguleerimist tõmmake akud alati pesast välja. 5.1. Imitoru paigaldamine (joonis 3a-3f)

Pange eesmine ja tagumine imitoru kokku (joonis 3a) ning ühendage need kruvi abil (joonis 3b/ 12).

Seejärel lükake eesmine imitoru mootorikor- pusesse (joonis 3c) ning kruvige kruvi abil kokku (joonis 3d/12).

Pange mõlemad rattad (joonis 3e/ 9) ratta- kanduritesse (joonis 3e/11). Jälgige, et see kuuldavalt fikseeruks!

Lükake rattakandur (joonis 3f/11) eesmise imitoru otsa kuni piirikuni (joonis 3f/D) ja fik- seerige kruvi abil (joonis 3f/13). Märkus: Jälgige, et enne seadmele kinnita- mist on alati kõigepealt mõlemad imitorud teineteisega ühendatud ja neid ei tohi enam lahti võtta! 5.2. Kogumiskoti paigaldamine (joonis 4-5) Riputage konks imitoru (joonis 4a) ja korpuse (joonis 4b) külge. Seejärel ühendage kogumiskott ühendusdetailide abil mootorikorpuse külge ja jälgige sealjuures, et see kuuldavalt fi kseeruks (joonis 5). 5.3. Käepideme paigaldamine Lükake käepide (joon. 6a/A) kuni piirikuni kor- puses asuvate kinnituskohtade peal. Seejärel kinnitage käepide mõlemalt poolt kruviga (joonis 6b/ 13). 5.4. Lisakäepideme paigaldamine Eemaldage tähtkruvi (joon. 7/ B), lükake käepide (joon. 7/3) kinnituskoha peale ja fi kseerige käepi- de soovitud asendis tähtkruvi abil. 5.5. Kanderihma paigaldamine Avage seadistuskruvi (joonis 8/ C), juhtige kan- Anl_GAL_E_40_Li_OA_SPK7.indb 190Anl_GAL_E_40_Li_OA_SPK7.indb 190 19.04.16 09:3719.04.16 09:37EE

derihm (joonis 8/ 4) läbi avause ja sulgege uuesti seadistuskruvi.

5.6 Akude paigaldamine (joonis 9)

Vajutage aku lukustusnuppu (joonis 9/E), nagu on kujutatud joonisel 9, ja lükake aku selleks ette nähtud kinnituskohta. Niipea kui aku on asendis, mida näete joonisel 9 paremal, jälgige lukustus- nupu fi kseerumist! Aku võetakse välja vastupidi- ses järjekorras! Märkus! Kasutage ainult ühesuguse täitetasemega aku- sid, ärge kunagi kombineerige omavahel täis ja pooltühje akusid. Laadige mõlemaid akusid alati üheaegselt. Nõrgema laadimistasemega aku määrab seadme tööaja. Enne töötamist tuleb mõlemad akud täis laadida.

1. Võtke aku seadmest välja. Selleks vajutage

külgmist lukustusnuppu.

2. Kontrollige, kas aku tüübisildil toodud võrgu-

pinge vastab olemasolevale võrgupingele. Pange laadija toitepistik pistikupessa. Roheli- ne valgusdiood hakkab vilkuma.

3. Pange aku laadijale.

4. Punktis “Laaduri näidik” leiate tabeli valgusdi-

oodi näidiku tähendustega laaduril. Laadimise käigus võib aku mõningal määral soo- jeneda. See on täiesti normaalne. Kui aku laadimine ei peaks võimalik olema, kon- trollige

kas laadija laadimiskontaktidega on võimalik takistusteta ühendus. Kui aku laadimine ei peaks ikka veel võimalik ole- ma, palume teil saata

ja aku meie klienditeenindusesse. Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et aku-lehepuhuri võimsus nõrgeneb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut! Võtke seade kasutusele alles siis, kui olete selle täielikult kokku pannud.

6.1. Rihma pikkuse määramine (joonis 1) Seadistage kanderihma (4) pikkus selliseks, et imitoru saaks liikuda pisut maapinnast kõrgemal. Peale selle on imitoru hõlpsamaks maapinnal lii- kumiseks imitoru alumise otsa küljes rattad (9). 6.2. Seadme sisselülitamine (joonis 10)

Väljalülitamiseks laske toitelüliti (5) uuesti lahti.

6.3 Töörežiimi valimine

6.3.1 Imemine (joonis 10)

Pöörake hoob (joonis 10/ 8) asendisse A. See võib toimuda nii seisva kui töötava masina korral.

Pöörake hoob (joonis 10/ 8) asendisse B. See võib toimuda nii seisva kui töötava masina korral.

Suunake õhujuga ettepoole ja liikuge aegla- selt, et lehti või murujääke kokku puhuda või raskesti ligipääsetavatest kohtadest eemalda- da.

Tähelepanu! Enne puhumist tühjendage ko- gumiskott. Muidu võib sisseimetu välja tagasi tulla.

6.4 Kogumiskoti tühjendamine (joonis 1)

Tühjendage kogumiskott (7) õigeaegselt. Väga täis koti korral on imemisvõimsus tunduvalt väik- sem. Toimetage orgaanilised jäätmed komposti hulka.

Lülitage seade välja ja tõmmake akud välja

Avage kogumiskoti (7) tõmblukk ja puistake sisu välja.

Tõmmake kogumiskoti (7) tõmblukk kinni tagasi.

6.5 Pöörlemissageduse reguleerimine

(joonis 1) Seade on varustatud elektroonilise pöörlemissa- geduse regulaatoriga. Selleks pöörake pöörle- missageduse regulaator (joonis 1/ 10) soovitud asendisse. Kasutage seadet ainult vajaliku pöör- lemissagedusega ning ärge laske sel liiga kõrge- tel pööretel töötada. Anl_GAL_E_40_Li_OA_SPK7.indb 191Anl_GAL_E_40_Li_OA_SPK7.indb 191 19.04.16 09:3719.04.16 09:37EE

7. Puhastus, hooldus ja varuosade

tellimine Oht! Enne puhastustööd eemaldage akud.

Pärast töö lõpetamist võtke kogumiskott ära, keerake pahupidi ja puhastage põhjalikult, et takistada hallituse ja ebameeldivate lõhnade tekkimist.

Tugevalt määrdunud kogumiskoti võib vee ja seebiga puhtaks pesta.

Kui tõmblukk on raskesti tõmmatav, hõõruge tõmbluku hambaid kuiva seebiga.

Imemis-/puhumistoru puhastage määrdumise korral harjaga.

Imetava materjali tõttu tekkinud mustuse pärast võib olla lülitushoova (puhumine/ime- mine) liikumine raskendatud. Sellisel juhul muutub lülitushoova liikuvus mitmekordse imemise-puhumise lülitamise peale endiseks.

Võimalike esinevate tõrgete korral laske seadet kontrollida ainult volitatud spetsialistil või klienditeenindustöökojas.

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

Seade ei tööta: kontrollige, kas aku on laaditud ja kas laadija on töökorras. Kui seade olemasolevast pingest hoo- limata ei tööta, saatke see nimetatud klienditeen- indusaadressile.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_GAL_E_40_Li_OA_SPK7.indb 192Anl_GAL_E_40_Li_OA_SPK7.indb 192 19.04.16 09:3719.04.16 09:37EE

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED Väljalülitatud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb Väljalülitatud Laadimine Laadija laeb akut kiirrežiimil. Väljalülitatud Põleb Aku on 85% täis ja töövalmis. (Laadimise kestus 1,5 Ah aku korral: 30 min) (Laadimise kestus 3,0 Ah aku korral: 60 min) (Laadimise kestus 4,0 Ah aku korral: 80 min) Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis laetud. (Laadimise kestus kokku 1,5 Ah aku korral: u 40 min) (Laadimise kestus kokku 3,0 Ah aku korral: u 75 min) (Laadimise kestus kokku 4,0 Ah aku korral: u 100 min) Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub Väljalülitatud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kau- em kui 1 tund. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud või jätkatakse pooltühja aku laadimist (tühjakslaadimine) - Akutemperatuur ei ole ideaalses vahemikus 10° C ja 45° C. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (ma- dalam kui 0° C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_GAL_E_40_Li_OA_SPK7.indb 193Anl_GAL_E_40_Li_OA_SPK7.indb 193 19.04.16 09:3719.04.16 09:37EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_GAL_E_40_Li_OA_SPK7.indb 194Anl_GAL_E_40_Li_OA_SPK7.indb 194 19.04.16 09:3719.04.16 09:37EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Aku Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 84 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_GAL_E_40_Li_OA_SPK7.indb 196Anl_GAL_E_40_Li_OA_SPK7.indb 196 19.04.16 09:3719.04.16 09:37LV
