РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GAL-E 40 Li OA Gardol

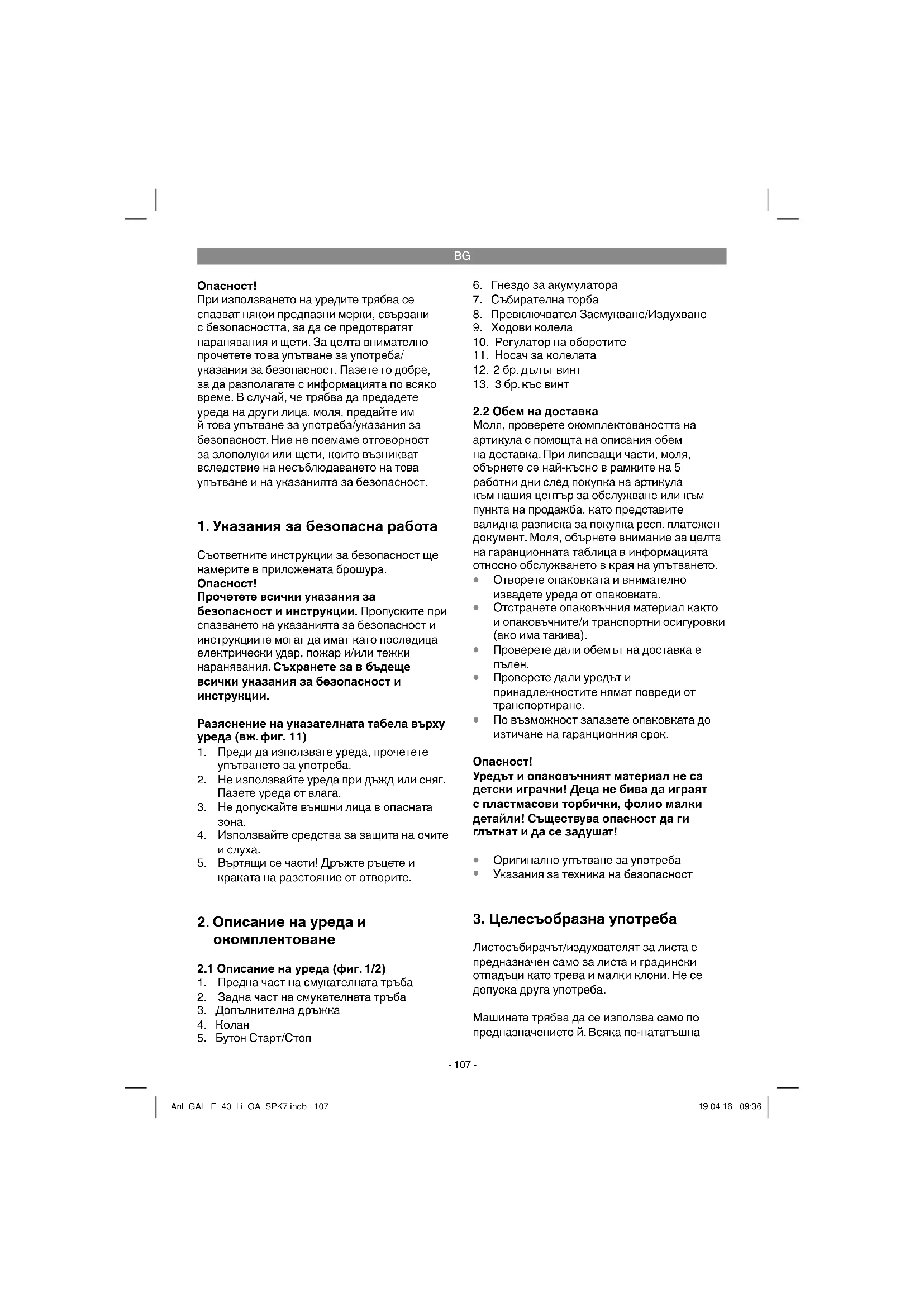

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Указания за безопасна работа

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции. Разяснение на указателната табела върху уреда (вж. фиг. 11)

1. Преди да използвате уреда, прочетете

упътването за употреба.

2. Не използвайте уреда при дъжд или сняг.

Пазете уреда от влага.

3. Не допускайте външни лица в опасната

4. Използвайте средства за защита на очите

5. Въртящи се части! Дръжте ръцете и

краката на разстояние от отворите.

1. Предна част на смукателната тръба

2. Задна част на смукателната тръба

3. Допълнителна дръжка

7. Събирателна торба

8. Превключвател Засмукване/Издухване

12. 2 бр. дълъг винт

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Оригинално упътване за употреба

Указания за техника на безопасност

3. Целесъобразна употреба

Листосъбирачът/издухвателят за листа е предназначен само за листа и градински отпадъци като трева и малки клони. Не се допуска друга употреба. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна Anl_GAL_E_40_Li_OA_SPK7.indb 107Anl_GAL_E_40_Li_OA_SPK7.indb 107 19.04.16 09:3619.04.16 09:36BG

извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Обороти на празен ход n

Скорост на въздушния поток ............. 210 km/h Дебит на засмукване ........................... 720 m

Обем на събирателната торба ........ около 45 l Ниво на звукова мощност L

Уредът се доставя без акумулатори и без зарядно устройство и може да се използва само с литиево-йонни акумулатори от серията Power-X-Change! Power-X-Change 20 V, 1,5 Ah .................5 литиево-йонни клетки 20 V, 3,0 Ah ...............10 литиево-йонни клетки 20 V, 4,0 Ah ...............10 литиево-йонни клетки Литиево-йонните акумулатори от серията Power-X-Change трябва да се зареждат само със зарядното устройство Power-X-Charger. Зарядно устройство Напрежение на мрежата 200-250 V ~ 50-60 Hz

Номинално напрежение ..................... 21 V d. c. Номинален ток ................................... 3 000 mA Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не се носи

подходяща слухова защита.

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

5. Преди първоначално пускане в

Уредът се доставя без акумулатори и без зарядно устройство!

Винаги изваждайте акумулаторите, преди да извършвате настройки по уреда. 5.1. Монтаж на смукателната тръба (фиг. 3a-3f)

Пъхнете предната и задната част на смукателната тръба една в друга (фиг. 3a) и затегнете с винта (фиг. 3b/поз. 12).

После поставете сглобената смукателна тръба в корпуса (фиг. 3c) и затегнете с винтовете (фиг. 3d/поз. 12).

фиксират с щракване!

Плъзнете носача на колелата (фиг. 3f/ поз. 11) по предната смукателна тръба до ограничителя (фиг. 3f/поз. D) и фиксирайте с винта (фиг. 3f/поз. 13). Указание: Имайте предвид, че преди закрепването към уреда винаги първо трябва да свържете стабилно двете части на смукателната тръба и повече не трябва да ги разглобявате! 5.2. Монтиране на събирателната торба (фиг. 4-5) Закачете презрамките на торбата на куките на смукателната тръба (фиг. 4a) и на корпуса (фиг. 4b). След това пъхнете торбата върху накрайника на корпуса, като при това трябва да чуете щракване при фиксирането (фиг. 5). 5.3. Монтиране на ръкохватката Пъхнете ръкохватката (фиг. 6a/поз. A) до ограничителя в гнездата на корпуса. После я затегнете от двете страни с по един винт (фиг. 6b/поз. 13). 5.4. Монтиране на допълнителната дръжка Развийте звездообразната ръкохватка (фиг. 7/поз. B), поставете дръжката (фиг. 7/поз. 3) в гнездото и я фиксирайте с ръкохватката в желаната позиция. 5.5. Монтиране на колана Отворете карабинера (фиг. 8/поз. C), прекарайте колана (фиг. 8/поз. 4) през отвора и отново затворете карабинера.

5.6 Монтиране на акумулатора (фиг. 9)

Натиснете фиксиращия бутон (фиг. 9/поз. E) на акумулатора и вкарайте акумулатора в предвиденото за целта гнездо, както е показано на фиг. 9. Когато акумулаторът застане в положение като на фиг. 9 вдясно, следете за щракването на бутона! Изваждането на акумулатора се осъществява в обратна последователност!

Използвайте само еднакво заредени акумулатори. Никога не комбинирайте напълно заредени с полузаредени акумулатори. Винаги зареждайте двата акумулатора едновременно. По-слабо зареденият акумулатор определя продължителността на работа на уреда. Преди работа двата акумулатора винаги трябва да бъдат напълно заредени.

5.7 Зареждане на акумулатора

1. Извадете акумулаторната батерия от

уреда. За целта натиснете страничния фиксиращ бутон.

2. Проверете дали посоченото на

фабричната табела напрежение съвпада с това от мрежата. Включете щепсела на зарядното устройство в контакта. Зеленият индикатор започва да свети.

4. В точка „Показание на зарядното

устройство“ ще намерите таблица със значенията на показанието на зарядното устройство. По време на зареждане акумулаторът може да загрее малко. То ва е нормално състояние. Ако не се осъществява зареждане на акумулаторната батерия, моля проверете:

дали връзката с контактите на зарядното устройство е изправна. Ако все още не се извършва зареждане на акумулаторната батерия, моля изпратете

зарядното устройство

и акумулаторната батерия на нашата сервизна служба. За да се удължи животът на акумулаторната батерия, трябва да се погрижите за своевременното й зареждане. Това е необходимо винаги, когато забележите, че мощността на листосъбирача намалява. Никога не оставяйте акумулатора да се разреди напълно. Това води до повреждането

6.1. Определяне дължината на колана (фиг. 1) Регулирайте дължината на колана (4) така, че да можете да управлявате смукателната тръба близо до земята. С цел по-лесно управляване на смукателната тръба до земята допълнително се използват колелата (9) в долния край на тръбата. 6.2. Включване на уреда (фиг. 10)

За изключване отпуснете бутона Старт/ Стоп (5).

Завъртете ключа (фиг. 10/поз. 8) в позиция А. Можете да направите това както при спрян, така и при работещ уред.

Завъртете ключа (фиг. 10/поз. 8) в позиция В. Можете да направите това както при спрян, така и при работещ уред.

Насочете въздушната струя напред и вървете бавно, за да издухате листата или градинските отпадъци, респ. да ги отстраните от трудно достъпните места.

Внимание! Преди да започнете да издухвате, изпразнете събирателната торба. В противен случай събраните отпадъци могат отново да излязат навън.

6.4 Изпразване на торбата (фиг. 1)

Своевременно изпразвайте събирателната торба (7). Ако торбата е препълнена, мощността на засмукване намалява значително. Използвайте органичните отпадъци за компост.

Изключете уреда и извадете акумулаторите.

Отворете ципа на торбата (7) и изсипете събраните отпадъци.

Затворете отново ципа на торбата (7).

6.5 Регулиране на оборотите (фиг. 1)

Уредът има електронно регулиране на оборотите. За целта завъртете регулатора (фиг. 1/поз. 10) в желаната позиция. Работете само с необходимите обороти и не оставяйте уреда да се върти на ненужно високи

7. Почистване, поддръжка и

поръчване на резервни части

Преди да извършвате работи по почистването, извадете акумулаторите.

След приключване на работа свалете торбата, обърнете я наопаки и я почистете основно, за да предотвратите появата на мухъл и неприятни миризми.

Ако торбата е силно замърсена, можете да я изперете с вода и сапун.

При затруднено движение на ципа натъркайте зъбците му със сух сапун.

При замърсяване почиствайте смукателната/издухващата тръба с четка.

Поради замърсяване от събраните отпадъци движението на превключвателя (издухване/засмукване) може да се затрудни. В този случай въртенето на превключвателя се възстановява след няколкократно превключване от засмукване на издухване.

При възникване на повреди уредът трябва да се проверява само от правоспособен техник или от оторизирана сервизна

Във вътрешността на уреда няма подлежащи на обслужване части.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Уредът не работи: Проверете дали акумулаторът е зареден и дали зарядното устройство работи. Ако уредът не работи въпреки наличието на напрежение, трябва да го изпратите на посочения адрес на сервизната служба.

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Изкл Мига Готовност за експлоатация Зарядното устройство е свързано в мрежата и е готово за експлоатация, акумулаторът не е наличен в зарядното устройство Вкл Изкл Зареждане Зарядното устройство зарежда акумулатора в режим на бързо

Изкл Вкл Акумулаторът е зареден на 85 % и е готов за експлоатация. (Продължителност на зареждане 1,5 Ah акумулатор: 30 мин) (Продължителност на зареждане 3,0 Ah акумулатор: 60 мин) (Продължителност на зареждане 4,0 Ah акумулатор: 80 мин) След това се превключва на щадящ режим до пълното

(Продължителност на зареждане 1,5 Ah акумулатор: ок. 40 мин) (Продължителност на зареждане 3,0 Ah акумулатор: ок. 75 мин) (Продължителност на зареждане 4,0 Ah акумулатор: ок. 100 мин) Мярка за предприемане: Извадете акумулатора от зарядното устройство. Отделете зарядното устройство от мрежата. Мига Изкл Зареждане при адаптиране Зарядното устройство се намира в режим за щадящо зареждане. За целта акумулаторът по причини, свързани с техника на безопасността, се зарежда по-бавно и се нуждае от повече от 1ч. Това може да се дължи на следните причини: Акумулаторът вече много дълго време не е бил зареждан или разтоварването на изтощен акумулатор е продължило (дълбоко разреждане) Температурата на акумулатора не е в идеалния диапазон между 10 °С и 45 °С. Мярка за предприемане: Изчакайте докато процесът на зареждане приключи, акумулаторът въпреки това може да продължи да се зарежда. Мига Мига Грешка Процесът на зареждане повече не е възможен. Акумулаторът е

Мярка за предприемане: Един дефектен акумулатор не трябва да се зарежда повече. Извадете акумулатора от зарядното устройство. Вкл Вкл Температурни смущения Акумулаторът е твърде горещ (напр. директно слънчево облъчване) или твърде студен (под 0 °С). Мярка за предприемане: Извадете акумулатора и го съхранявайте 1 ден при стайна температура (ок. 20 °С). Anl_GAL_E_40_Li_OA_SPK7.indb 112Anl_GAL_E_40_Li_OA_SPK7.indb 112 19.04.16 09:3619.04.16 09:36BG

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_GAL_E_40_Li_OA_SPK7.indb 113Anl_GAL_E_40_Li_OA_SPK7.indb 113 19.04.16 09:3619.04.16 09:36BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Акумулатор Консумативни материали/консумативи* Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_GAL_E_40_Li_OA_SPK7.indb 114Anl_GAL_E_40_Li_OA_SPK7.indb 114 19.04.16 09:3619.04.16 09:36BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 84 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_GAL_E_40_Li_OA_SPK7.indb 115Anl_GAL_E_40_Li_OA_SPK7.indb 115 19.04.16 09:3619.04.16 09:36BA
