РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GAL-E 40 Li OA Gardol

2. Описание на уреда и

2.1 Описание на уреда (фиг. 1/2)

10. Регулатор на оборотите

Не претоварвайте уреда.

подходяща слухова защита.

Статус на индикация Значение и мярка

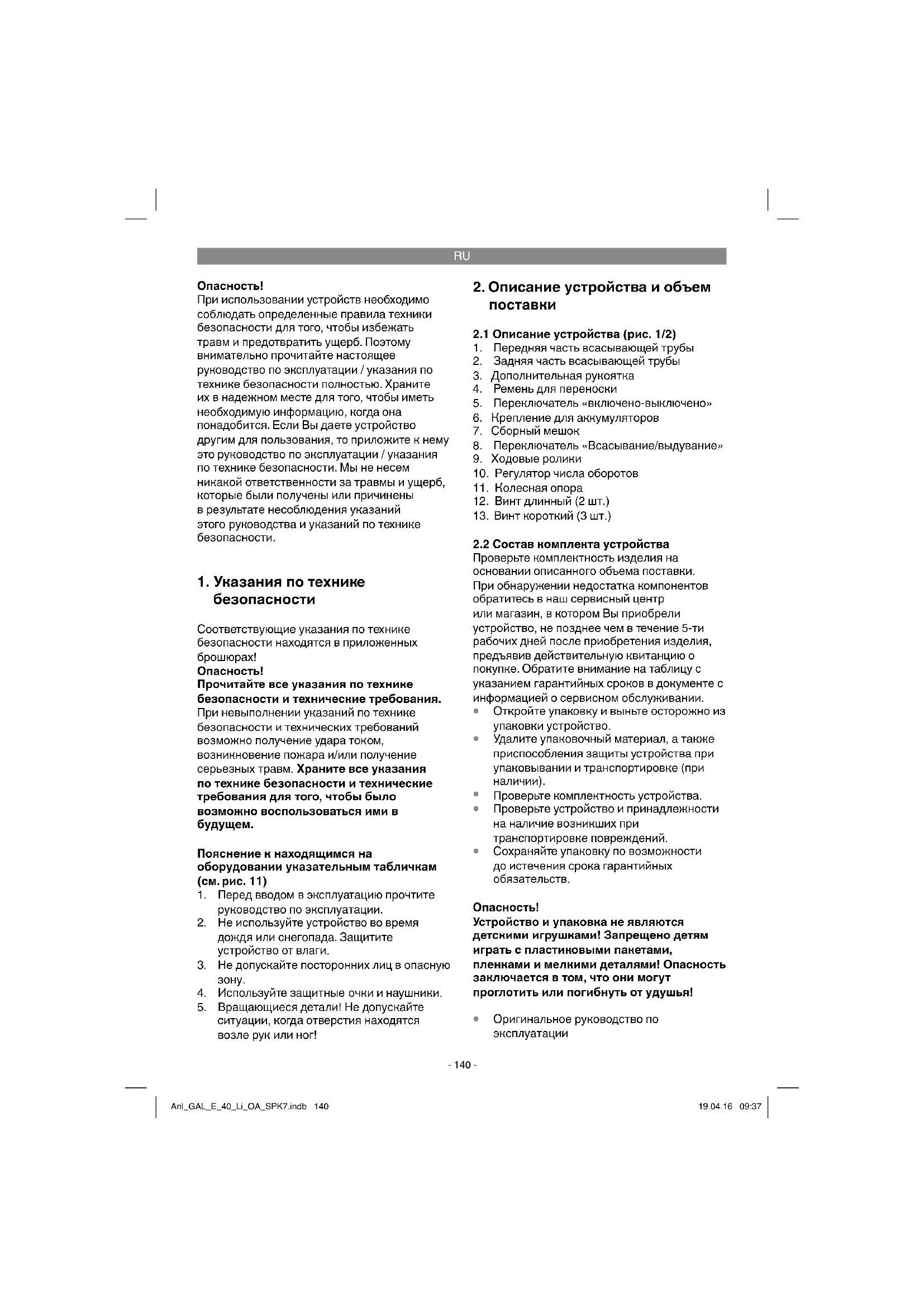

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

Пояснение к находящимся на оборудовании указательным табличкам (см. рис. 11)

1. Перед вводом в эксплуатацию прочтите

руководство по эксплуатации.

2. Не используйте устройство во время

дождя или снегопада. Защитите устройство от влаги.

3. Не допускайте посторонних лиц в опасную

4. Используйте защитные очки и наушники.

5. Вращающиеся детали! Не допускайте

ситуации, когда отверстия находятся возле рук или ног!

2. Описание устройства и объем

2.1 Описание устройства (рис. 1/2)

1. Передняя часть всасывающей трубы

2. Задняя часть всасывающей трубы

3. Дополнительная рукоятка

4. Ремень для переноски

5. Переключатель «включено-выключено»

6. Крепление для аккумуляторов

8. Переключатель «Всасывание/выдувание»

10. Регулятор числа оборотов

12. Винт длинный (2 шт.)

13. Винт короткий (3 шт.)

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Оригинальное руководство по эксплуатации Anl_GAL_E_40_Li_OA_SPK7.indb 140Anl_GAL_E_40_Li_OA_SPK7.indb 140 19.04.16 09:3719.04.16 09:37RU

Указания по технике безопасности

3. Использование по назначению

Садовый пылесос/воздуходувку разрешается использовать только для сбора листьев и садовых отходов, например, травы и небольших веток. Использование устройства для других целей запрещено. Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Скорость потока воздуха ................... 210 км/ч Производительность всасывания ...... 720 м

Емкость сборного мешка ..................... ок. 45 л Уровень мощности шума L

• Устройство поставляется без аккумуляторов и зарядного устройства. Использовать устройство можно только с литий-ионными аккумуляторами серии Power-X-Change. Power-X-Change 20 В, 1,5 A ч p. 5
• литий-ионных элементов 20 В, 3 A ч p. 10
• литий-ионных элементов 20 В, 4,0 A ч p. 10
• литий-ионных элементов Литий-ионные аккумуляторы серии Power-X- Change можно заряжать только с помощью устройства Power-X-Charger. Зарядное устройство Напряжение сети –250 В ~ 50–60 Гц p. 200

сети ..................... 21 В пост. тока Номинальная сила тока .......................3000 мА Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Используйте перчатки.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе. Anl_GAL_E_40_Li_OA_SPK7.indb 141Anl_GAL_E_40_Li_OA_SPK7.indb 141 19.04.16 09:3719.04.16 09:37RU

5. Перед вводом в эксплуатацию

Устройство поставляется без аккумуляторов и зарядного устройства. Предупреждение! Всегда извлекайте аккумуляторы перед настройкой устройства. 5.1. Монтаж всасывающей трубы (рис. 3a–3f)

Соедините переднюю и заднюю части всасывающей трубы (рис. 3a) и скрепите их при помощи винтов (рис. 3b, поз. 12).

После этого вставьте собранную всасывающую трубу в корпус двигателя (рис. 3c) и закрепите ее при помощи винтов (рис. 3d, поз. 12).

Вставьте оба колеса (рис. 3e, поз. 9) в колесную опору (рис. 3e, поз. 11). Они должны войти в зацепление с характерным щелчком.

Надвиньте колесную опору (рис. 3f, поз.

11) на переднюю часть всасывающей

трубы до упора (рис. 3f, поз. D) и зафиксируйте ее при помощи винта (рис. 3f, поз. 13). Указание: обратите внимание, что перед креплением на устройстве обе части всасывающей трубы необходимо надежно соединить вместе, после чего их нельзя

5.2. Монтаж мешка для мусора (рис. 4–5) Закрепите крючок на всасывающей трубе (рис. 4a) и на корпусе (рис. 4b). Затем смонтируйте сборный мешок на штуцере на корпусе двигателя, при этом должен быть слышен звук фиксации (рис. 5). 5.3. Монтаж рукоятки Вставьте рукоятку (рисунок 6a, поз. A) в крепления на корпусе до упора. Затем закрепите рукоятку с обеих сторон с помощью одного винта с каждой стороны (рис. 6b, поз. 13). 5.4. Монтаж дополнительной рукоятки Удалите звездообразный винт (рис. 7, поз B), вставьте рукоятку (рисунок 7, поз. 3) в крепление и зафиксируйте рукоятку в нужном положении с помощью звездообразного

5.5. Монтаж ремня для переноски Отвинтите винт с накатанной головкой (рисунок 8, поз. C), пропустите ремень крепления (рисунок 8, поз. 4) сквозь отверстие и снова завинтите винт

накатанной головкой.

5.6 Монтаж аккумулятора (рис. 9)

Нажмите фиксирующую клавишу (рис. 9, поз. E) аккумулятора, как показано на рисунке 9, и вставьте аккумулятор в предназначенное для этого крепление. Как только аккумулятор займет положение, показанное на рисунке 9 справа, следите за фиксацией фиксирующей клавиши! Демонтаж аккумулятора осуществляется в обратной последовательности.

Необходимо использовать только аккумуляторы с одинаковым уровнем заполнения, запрещается комбинировать полностью и наполовину заряженные аккумуляторы. Заряжайте оба аккумулятора одновременно. Аккумулятор с более низким уровнем заряда определяет время работы устройства. До начала работы необходимо всегда зарядить два аккумулятора.

5.7 Зарядка аккумулятора

1. Извлеките аккумуляторный блок из

устройства. Для этого следует нажать боковую фиксирующую клавишу.

2. Убедитесь в том, что указанное

на фирменной табличке значение напряжения сети соответствует имеющемуся значению напряжения сети. Вставьте штекер зарядного устройства в штепсельную розетку. Зеленый светодиод начнет мигать.

3. Вставьте аккумулятор в зарядное

4. В разделе «Индикаторы зарядного

устройства» приводится таблица с указанием значений светодиодной индикации зарядного устройства. Во время процесса зарядки аккумулятор может немного нагреться. Это вполне нормальное явление. Anl_GAL_E_40_Li_OA_SPK7.indb 142Anl_GAL_E_40_Li_OA_SPK7.indb 142 19.04.16 09:3719.04.16 09:37RU

Если аккумуляторный блок не заряжается, необходимо проверить:

наличие напряжения сети в электрической розетке;

наличие плотного соединения на контактах зарядного устройства. Если аккумуляторный блок все еще не заряжается, просьба отправить

и аккумуляторный блок в наш отдел обслуживания. Для обеспечения длительного срока службы аккумуляторного блока необходимо обеспечить его своевременную зарядку. Зарядку необходимо обязательно проводить, если вы заметите, что снижается мощность аккумуляторной воздуходувки. Не допускайте полной разрядки аккумуляторного блока. Это ведет к повреждению аккумуляторного блока! Вводите устройство в эксплуатацию только после завершения монтажа.

6. Работа с устройством

6.1. Регулировка длины ремня (рис. 1) Отрегулируйте длину ремня для переноски (4) таким образом, чтобы всасывающую трубу можно было перемещать недалеко от земли. Для облегчения перемещения всасывающей трубы над землей предусмотрены дополнительные направляющие ролики (9) на нижнем конце всасывающей трубы. 6.2. Включение устройства (рис. 10)

Для того, чтобы включить устройство, нажмите переключатель «включено- выключено» (5).

Для того, чтобы выключить устройство, отпустите переключатель «включено- выключено» (5).

6.3 Выбор режима работы

6.3.1 Всасывание (рис. 10)

Поверните рычаг (рис. 10, поз. 8) в положение А. Это можно сделать как при остановленном, так и при работающем устройстве.

6.3.2 Выдувание (рис. 10)

Поверните рычаг (рис. 10, поз. 8) в положение В. Это можно сделать как при остановленном, так и при работающем устройстве.

Направьте поток воздуха вперед и медленно двигайтесь, чтобы собрать листья или садовые отходы или удалить их из труднодоступных мест.

Внимание! Перед выдуванием опорожните мешок для мусора. В противном случае собранный мусор может снова выдуваться.

6.4 Опорожнение мешка для мусора

(рис. 1) Своевременно опорожняйте мешок для мусора (7). При сильном заполнении производительность всасывания заметно уменьшается. Органические отходы передавайте для компостирования.

Расстегните молнию на мешке для мусора (7) и вытряхните собранные отходы.

Снова застегните молнию на сборном мешке (7).

6.5 Регулирование числа оборотов (рис. 1)

Устройство оборудовано электронной системой регулирования числа оборотов. Для регулировки поверните регулятор скорости вращения (рис. 1, поз. 10) в нужное положение. Используйте устройство только с необходимым числом оборотов и не допускайте без необходимости работы с высоким числом оборотов.

7. Чистка, техническое

обслуживание и заказ запасных частей

Перед всеми работами по очистке необходимо извлечь аккумуляторы из устройства.

После завершения работы снимите мешок для мусора, выверните его наизнанку и тщательно очистите, чтобы предотвратить появление плесени и неприятных запахов.

Сильно загрязненный мешок для мусора можно вымыть водой с мылом. Anl_GAL_E_40_Li_OA_SPK7.indb 143Anl_GAL_E_40_Li_OA_SPK7.indb 143 19.04.16 09:3719.04.16 09:37RU

При сложностях с расстегиванием молнии натрите зубья молнии сухим мылом.

Очищайте всасывающую/нагнетательную трубу в случае загрязнения при помощи

При загрязнении собранными отходами может затрудняться ход переключающего рычага (выдувание/всасывание). В таком случае свободный ход переключающего рычага можно снова обеспечить путем многократного переключения с режима всасывания на режим выдувания.

7.2 Техническое обслуживание

При возможном возникновении неисправностей поручайте проверку устройства только авторизованному специалисту или сотрудникам сервисной мастерской.

Внутри устройства нет никаких деталей, нуждающихся в техническом обслуживании.

7.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

Устройство не запускается: Проверьте, заряжен ли аккумулятор и функционирует ли зарядное устройство. Если устройство не работает, несмотря на наличие напряжения, необходимо выслать его по указанному адресу отдела обслуживания.

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

11. Индикаторы зарядного устройства

Состояние индикатора Значение и действия

Не горит Мигает Готовность к эксплуатации Зарядное устройство подключено к сети и готово к эксплуатации, аккумулятор не в зарядном устройстве. Горит Не горит Зарядка Зарядное устройство заряжает аккумулятор в режиме быстрой

Не горит Горит Аккумулятор заряжен на 85 % и готов к использованию. (Продолжительность зарядки аккумулятора 1,5 А·ч: 30 мин)

Продолжительность зарядки аккумулятора 3,0 А·ч: 60 мин) (Продолжительность зарядки аккумулятора 4,0 А·ч: 80 мин) После этого активируется режим бережной зарядки до полной

(Общая продолжительность зарядки аккумулятора 1,5 А·ч: ок. 40 мин) (Общая продолжительность зарядки аккумулятора 3,0 А·ч: ок. 75 мин) (Общая продолжительность зарядки аккумулятора 4,0 А·ч: ок. 100 мин)

Извлеките аккумулятор из зарядного устройства. Отсоедините зарядное устройство от сети. Мигает Не горит Бережная зарядка Зарядное устройство в режиме бережной зарядки. При этом аккумулятор заряжается медленнее, исходя из соображений безопасности, и для зарядки требуется более 1 часа. Это может происходить по нескольким причинам: - аккумулятор не заряжался в течение длительного времени или разряженный аккумулятор продолжал разряжаться (глубокий разряд);

температура аккумулятора не соответствует идеальному диапазону от 10 °C до 45 °C.

Дождитесь завершения процесса зарядки, несмотря на это, аккумулятор может продолжать заряжаться. Мигает Мигает Неисправность Зарядка невозможна. Аккумулятор неисправен.

Запрещено заряжать неисправный аккумулятор. Извлеките аккумулятор из зарядного устройства. Горит Горит Нарушение температурного режима Слишком высокая (например, прямой солнечный свет) или слишком низкая (ниже 0 °C) температура аккумулятора.

Извлеките аккумулятор и поместите его на хранение при комнатной температуре (ок. 20 °C) на 1 день. Anl_GAL_E_40_Li_OA_SPK7.indb 145Anl_GAL_E_40_Li_OA_SPK7.indb 145 19.04.16 09:3719.04.16 09:37RU

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_GAL_E_40_Li_OA_SPK7.indb 146Anl_GAL_E_40_Li_OA_SPK7.indb 146 19.04.16 09:3719.04.16 09:37RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Аккумулятор Расходный материал/расходные части* Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_GAL_E_40_Li_OA_SPK7.indb 147Anl_GAL_E_40_Li_OA_SPK7.indb 147 19.04.16 09:3719.04.16 09:37RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 84 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_GAL_E_40_Li_OA_SPK7.indb 148Anl_GAL_E_40_Li_OA_SPK7.indb 148 19.04.16 09:3719.04.16 09:37DK
