GLB-E 20 Li OA - Fúvó Gardol - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen GLB-E 20 Li OA Gardol PDF formátumban.
| Terméktípus | Vezeték nélküli levélfúvó |
| Márka | Gardol |
| Modell | GLB-E 20 Li OA |
| Kategória | Fúvó |
| Súly | 1,5 kg |
| Üresjárati fordulatszám | 12 000 ford/perc |
| Légsebesség | 210 km/h |
| Hangnyomásszint (L_pA) | 68,5 dB(A) |
| Hangeljesítményszint (L_WA) | 79,5 dB(A) |
| Garantált hangeljesítményszint | 87 dB(A) |
| Rezgés (a_hv) | ≤ 2,5 m/s² (K=1,5 m/s² bizonytalanság) |
| Tápellátás | Li-Ion akkumulátor 20 V (Power-X-Change), külön megvásárolható |
| Kompatibilis akkumulátor kapacitások | 1,5 Ah, 3,0 Ah, 4,0 Ah |
| Kompatibilis töltő | Power-X töltő, bemenet 200-250 V AC, kimenet 21 V DC / 3000 mA |
| Töltési idő (1,5 Ah akkumulátor) | 30 perc (85%) / 40 perc (teljes töltés) |
| Töltési idő (3,0 Ah akkumulátor) | 60 perc (85%) / 75 perc (teljes töltés) |
| Töltési idő (4,0 Ah akkumulátor) | 80 perc (85%) / 100 perc (teljes töltés) |
| Védelmi osztály | III. kategória (védő-kisfeszültség) |
| Rendeltetésszerű használat | Levelek, fű, kis ágak a kertben |
| Ház anyaga | Műanyag (valószínűleg polipropilén) |
| Tartozékok | Motor egység, fúvócső, használati utasítás, biztonsági előírások |
| Fúvócső hossza | Nincs megadva (jellemző hossz kb. 80 cm) |
| Karbantartás | Nedves ruhával tisztítás, oldószerek kerülése; szénkefe ellenőrzése |
| Garanciális időtartam | 84 hónap (7 év) a gyártó feltételei szerint |
Gyakran ismételt kérdések - GLB-E 20 Li OA Gardol
Felhasználói kérdések a következőről GLB-E 20 Li OA Gardol
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúvó PDF formátumban ingyenesen! Találja meg kézikönyvét GLB-E 20 Li OA - Gardol és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GLB-E 20 Li OA márka Gardol.
HASZNÁLATI ÚTMUTATÓ GLB-E 20 Li OA Gardol
HU Eredetihasználatiutasítás Akkus-lombfúvó
SI Originalna navodila za uporabo Akumulatorski puhalnik za listje
nabíjačku
aakumulátor

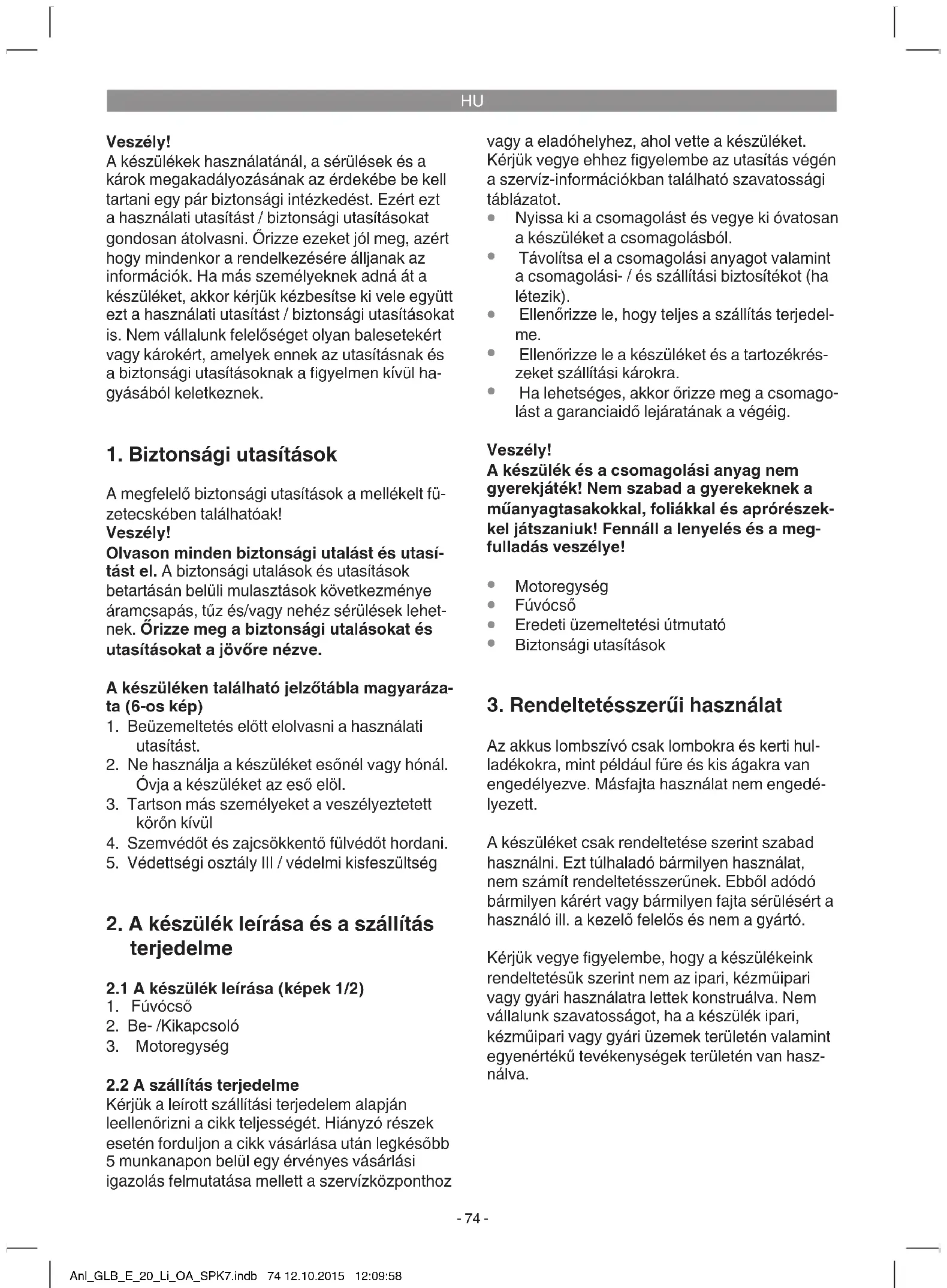

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a figyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.
A készüléken található jelzőtábla magyarázata (6-os kép)
- Beüzemeltetés előtt elolvasni a használati utasítást.
- Ne használja a készüléket esőnél vagy hónál. Óvja a készüléket az eső elöl.
- Tartson más személyeket a veszélyeztetett körön kívül
- Szemvédőt és zajcsökkentő fülvédőt hordani.
- Védettségi osztály III / védelmi kisfeszültség
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1/2)
- Fúvócső
- Be-/Kikapcsoló
- Motoregység
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz
vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez figyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
Motoregység
Fúvócső
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások
3. Rendeltetésszerűi használat
Az akkus lombszívó csak lombokra és kerti hul-ladékokra, mint például füre és kis ágakra van engedélyezve. Másfajta használat nem engedé-lyezett.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
HU
4. Technikai adatok
Üresjárati fordulatszám n _0 ......12.000 perc ^-1
Légsebesség 210 km/óra
Hangteljesítményszint L _WA ...... 79,5 dB(A)
Hangnyomásszint L_pA .....68,5 dB(A)
Bizonytalanság K 3 dB(A)
Garantált hangtelyesítményszint L_WA : ..... 87 dB(A)
Vibrálás a_hv ≤ 2,5m / s^2
Bizonytalanság K ....1,5 m/s²
Súly 1,5 kg
Figyelem!
A készülék akkuk és töltőkészülék nélkül lesz leszállítva és csak a Power-X-Change szeriai Li-Ion akkukkal szabad használni!
Power-X-Change
20 V, 1,5 Ah ....5 Li-Ion elemek
20 V, 3,0 Ah ....10 Li-Ion elemek
20 V, 4,0 Ah ....10 Li-Ion elemek
A Power-X-Change szeriának a Li-Ion akkujait csak a Power-X-Charger-el szabad tölteni.
Töltőkészülék
Hálózati feszültség.....200-250 V \~ 50-60 Hz
Kimenet
Névleges feszültség....21 V d. c.
A gép zajkifejtése túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére zajvédő intézkedésekre van szükség.
A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.
A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.
Vigyázat!
Az elektromos szerszám rezgésértéke a bevetési résztől függően meg fog változni és kivételes esetekben a megadott érték felett lehet.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjon kesztyűket.
5. Beüzemeltetés előtt
A készülék, akkuk és a töltőkészülék nélkül lesz szállítva!
5.1 A fúvócső összeszerelés (3-as kép)
Összedugni a motoregységet (3-as poz.) és a fúvócsövet (1-es poz.).
5.2 Az akku felszerelése (képek 4a-tól – 4b-ig)
Nyomja meg a 4a képen mutatottak szerint az akku reteszelő taszterját (kép 4a/poz. A) és tolja az akkut az arra előrelátott akkubefogadóba. Miután az akku a 4b kép szerinti pozícióban látható, ügyelni a reteszelő taszter bereteszelésére! Az akku kiszerelése az ellenkező sorrendben történik!
5.3 Az akku feltöltése (5-ös ábra)
- Kivenni az akku-csomagot a készülékből. Ah-hoz nyomni az oldali reteszelő tasztert.
- Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (4) hálózati csatlakozóját a dugaszoló aljzatba. Pislogni kezd a zöld LED.
- Dugja a töltőkészülékre (4) az akkut (5).
- „A töltőkészülék kijelzése” alatti pontban egy táblázat található a töltőkészüléken levő LED jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.
Ha az akku-csomag töltése nem lehetséges, akkor kérjük vizsgálja meg,
- hogy a hálózati aljzatban van e hálózati feszültség
- hogy a töltőkontaktusokon kifogástalan e a kontaktus.
HU
Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,
• a töltőkészüléket
• és az akku-csomagot a vevőszolgálatunkhoz beküldeni.
Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a akkus-lombfúvó teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!
6. Kezelés
Bekapcsoláshoz nyomni és nyomva tartani a be-/kikapcsolót (2).
A kikapcsoláshoz elengedni a be-/kikapcsolót.
A lomb vagy kerti hulladékok összefúvásához ill. a nehezen hozzáférhető helyekröl való eltávolításhoz irányítsa a légsugarat előre és mozogjon lassan.
7. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
A leállítás és a tisztítás előtt kikapcsolni a lomb-fúvót, lehúzni az akkut.
7.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
- Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
- A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejébe. Víznek az elektromos készülékbe való behatolása megnöveli az áramütés rizikóját.
7.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.
Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.
7.3 Karbantartás
- Az esetleg fellépő zavaroknál, a készüléket csak egy feljogosított szakember ill. vevőszolgáltatási műhely által leellenőriztetni.
A készülék belsejében nem található további karbantartandó rész.
7.4 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.
8. Zavarok
Nem fut a készülék:
Ellenőrizze le, hogy fel van e töltve az akku és hogy működik e a töltőkészülék. Ha a készülék fennálló feszültség ellenére sem működik, akkor kérjük küldje be a megadott vevőszolgáltatási címre.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
HU
10. Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni.
- A töltőkészülék kijelzése
| Kijelzésstátusz | Jelentés és teendők | |
| Piros LED Zöld LED | ||
| Ki Pislog Üzemkészenlét | Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben | |
| Be Ki Tölteni | A töltőkészülék a gyorstöltési üzemben tölti az akkut | |
| Ki Be Az akku | 85%-ra fel van | töltve és használatra kész.(töltés időtartama 1,5 Ah akku: 30 perc)(töltés időtartama 3,0 Ah akku: 60 perc)(töltés időtartama 4,0 Ah akku: 80 perc)Azután a teljes feltöltésig kímélő töltésre kapcsol át.(töltés időtartama összesen 1,5 Ah akku: cca. 40 perc)(töltés időtartama összesen 3,0 Ah akku: cca. 75 perc)(töltés időtartama összesen 4,0 Ah akku: cca. 100 perc)Teendő:Vegye ki az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. |
| Pislog Ki Alkalmazkodó töltés | A töltőkészülék a kíméletes töltési módban van.Ennél az akku biztonsági okokból lassabban lesz töltve és több mint 1 órára van szükség. Ennek a következőek lehetnek az okai:- Az akku hosszú ideje már nem lett töltve vagy a lemerült akku leme-rülése tovább folytatódott (mélylemerülés)- Az akku hőmérséklete nincs a 10^ C és a 45^ C ideális téren belül.Teendő:Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellené-re tovább lehet tölteni. | |
| Pislog Pislog Hiba | Tovább nem lehetséges a töltési folyamat. Defekt az akku.Teendő:Egy defekt akkut nem szabad többet tölteni.Vegye ki az akkut a töltőkészülékből. | |
| Be Be Hőmérsékletzavar | Túl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20^ C). | |
HU
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternativák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
HU
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Szénkefék, Akku | |
| Fogyóeszköz/ fogyórészek* | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
Írja le ezt a hibás működést.
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
- Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve. -
A szavatosságunk alol ki vannak véve:
-
olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
-
károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 84 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
