GLB-E 20 Li OA - Blazer Gardol - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze bladblazer
Merk	Gardol
Model	GLB-E 20 Li OA
Categorie	Bladblazer
Gewicht	1,5 kg
Onbelaste toerental	12.000 t/min
Luchtsnelheid	210 km/u
Geluidsdrukniveau (L_pA)	68,5 dB(A)
Geluidsvermogensniveau (L_WA)	79,5 dB(A)
Gegarandeerd geluidsvermogensniveau	87 dB(A)
Trillingen (a_hv)	≤ 2,5 m/s² (onzekerheid K=1,5 m/s²)
Voeding	Li-Ion accu 20 V (Power-X-Change), apart verkrijgbaar
Compatibele accucapaciteiten	1,5 Ah, 3,0 Ah, 4,0 Ah
Compatibele lader	Power-X Lader, ingang 200-250 V AC, uitgang 21 V DC / 3000 mA
Laadtijd (accu 1,5 Ah)	30 min (85%) / 40 min (volledig)
Laadtijd (accu 3,0 Ah)	60 min (85%) / 75 min (volledig)
Laadtijd (accu 4,0 Ah)	80 min (85%) / 100 min (volledig)
Beschermingsklasse	Categorie III (lage beschermingsspanning)
Beoogd gebruik	Bladeren, gras, kleine takken in de tuin
Behuizingsmateriaal	Kunststof (waarschijnlijk polypropyleen)
Meegeleverde accessoires	Motoreenheid, blaaspijp, gebruiksaanwijzing, veiligheidsvoorschriften
Lengte blaaspijp	Niet gespecificeerd (typische lengte circa 80 cm)
Onderhoud	Reinigen met vochtige doek, geen oplosmiddelen; koolborstels controleren
Garantieduur	84 maanden (7 jaar) volgens fabrikantvoorwaarden

Veelgestelde vragen - GLB-E 20 Li OA Gardol

Welke accu en lader gebruiken met de Gardol GLB-E 20 Li OA bladblazer?

De bladblazer werkt uitsluitend met Li-Ion accu's uit de Power-X-Change serie van 20 V (capaciteiten 1,5 Ah, 3,0 Ah of 4,0 Ah). De lader moet een geschikte Power-X-Lader zijn. De accu en lader zijn niet bij de levering inbegrepen.

Hoe monteer ik de blaaspijp?

Steek eenvoudig de motoreenheid (pos. 3) en de blaaspijp (pos. 1) in elkaar tot ze vastklikken. Geen gereedschap nodig.

Hoe zet ik de bladblazer aan en uit?

Om aan te zetten, houdt u de aan/uit-knop ingedrukt. Laat los om het apparaat uit te schakelen.

Hoe lang duurt het opladen van de accu?

De laadtijd varieert per capaciteit: voor een accu van 1,5 Ah ongeveer 30 min (85%) / 40 min (vol), voor 3,0 Ah ongeveer 60/75 min, voor 4,0 Ah ongeveer 80/100 min. Het laden stopt automatisch bij 100%.

Kan de bladblazer in de regen of op natte oppervlakken worden gebruikt?

Nee. Het typeplaatje geeft aan dat het apparaat niet mag worden gebruikt bij regen of sneeuw, en dat het tegen vocht moet worden beschermd. Dit vermindert het risico op elektrische schokken.

Hoe reinig en onderhoud ik de bladblazer?

Verwijder vóór reiniging de accu. Reinig het apparaat met een vochtige doek en wat zeep. Gebruik geen agressieve schoonmaakmiddelen en voorkom dat er water binnendringt. Controleer regelmatig de staat van de koolborstels.

Wat te doen als het apparaat niet start?

Controleer eerst of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de lader werkt (LED-indicator). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is het geluidsniveau van de bladblazer en is het gevaarlijk?

Het geluidsdrukniveau is 68,5 dB(A) en het gegarandeerde geluidsvermogensniveau is 87 dB(A). Het geluid kan hoger zijn dan 85 dB(A), waardoor het dragen van gehoorbescherming noodzakelijk is.

Waar kan ik reserveonderdelen vinden en hoe neem ik contact op met de klantenservice?

Reserveonderdelen (koolborstels, accu) kunnen worden besteld via www.isc-gmbh.info met vermelding van het type, artikelnummer en identificatienummer van het apparaat. Voor een defect registreert u de zaak op dezelfde website.

Hoe bewaar ik de bladblazer correct in de winter?

Bewaar het apparaat en zijn accessoires op een donkere, droge en vorstvrije plaats (temperatuur tussen 5 en 30 °C), buiten bereik van kinderen. Bij voorkeur in de originele verpakking. Verwijder de accu om deze apart op te bergen.

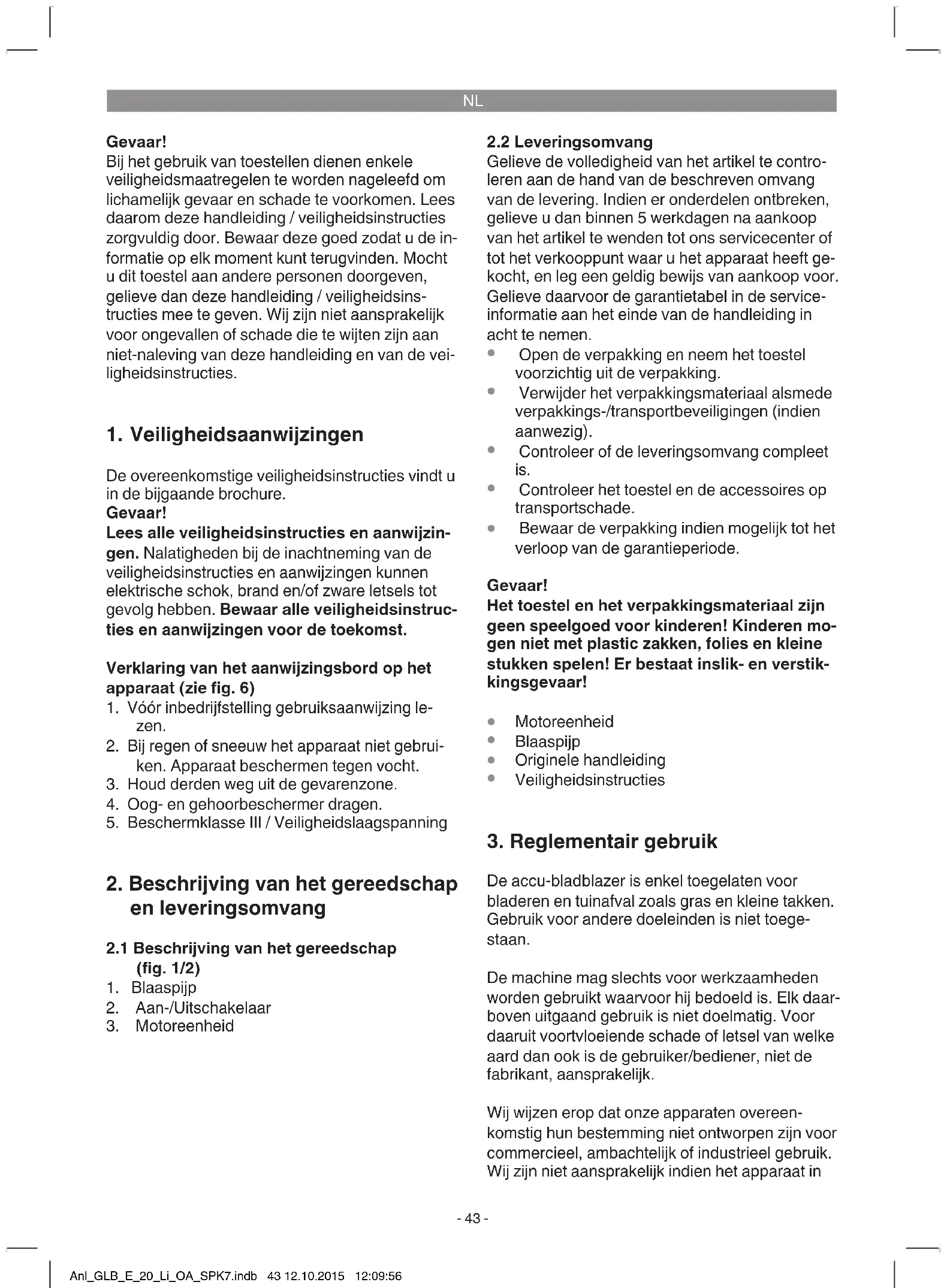

GEBRUIKSAANWIJZING GLB-E 20 Li OA Gardol

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het apparaat (zie fig. 6)

1. Vóór inbedrijfstelling gebruiksaanwijzing lezen.
2. Bij regen of sneeuw het apparaat niet gebruiken. Apparaat beschermen tegen vocht.
3. Houd derden weg uit de gevarenzone.
4. Oog- en gehoorbeschermer dragen.
5. Beschermklasse III / Veiligheidslaagspanning

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fig. 1/2)

1. Blaaspijp
2. Aan-/Uitschakelaar
3. Motoreenheid

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Motoreenheid
- Blaaspijp
• Originele handleiding
• Veiligheidsinstructies

De accu-bladblazer is enkel toegelaten voor bladeren en tuinafval zoals gras en kleine takken. Gebruik voor andere doeleinden is niet toege-staan.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daarboven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in

NL

ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Luchtsnelheid 210 km/h

Geluidsvermogen L_WA .....79,5 dB(A)

Geluidsdrukniveau L_pA .....68,5 dB(A)

Onzekerheid K 3 dB(A)

Gegarandeerd geluidsvermogen L_WA :.....87 dB(A)

Trilling a_hv ≤ 2,5m / s^2

Onzekerheid K 1,5 m/s²

Gewicht 1,5 kg

Opgelet!

Het apparaat wordt geleverd zonder accu's en zonder lader, en mag alleen worden ingezet met de Li-Ion accu's van de Power-X-Change serie!

Power-X-Change

20 V, 1,5 Ah ....5 Li-Ion cellen

20 V, 3,0 Ah ....10 Li-Ion cellen

20 V, 4,0 Ah ....10 Li-Ion cellen

De Li-Ion accu's van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen.

Laadtoestel

Netspanning 200-250 V \~ 50-60 Hz

Uitgang

Nominale spanning 21 V d. c.

Nominale stroom ....3000 mA

Het geluid van de machine kan 85 dB(A) over- schrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist.

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen al naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.

Voorzichtig!

De vibratiewaarde zal op grond van het toepassingsgebied van het elektrische gereedschap veranderen en kan in uitzonderingsgevallen boven de opgegeven waarde liggen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
  • Draaghandschoenen.

5. Vóór inbedrijfstelling

Het apparaat wordt geleverd zonder accu's en zonder lader!

5.1 Montage blaaspijp (fig. 3)

Motoreenheid (pos. 3) en blaaspijp (pos. 1) in- eensteken.

5.2 Montage van de accu (fig. 4a/4b)

Druk zoals te zien in fig. 4a op de grendelknop (fig. 4a, pos. A) van de accu en schuif de accu in de daartoe voorziene houder. Zodra de accu de positie bereikt zoals getoond in fig. 11 op het vastklikken van de grendelknop letten! De montage van de accu gebeurt in omgekeerde volgorde.

5.3 Accu laden (fig. 5)

1. Accupack het gereedschap uit nemen. Daarvoor de zijdelingse grendelknop indrukken.
2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de netstekker van de lader (4) het stopcontact in. De groene LED begint te knipperen.
3. Steek de accu (5) op de lader (4).
4. Onder punt „indicatie lader“ vindt u een tabel met de betekenissen van de LED-indicatie op de lader.

Tijdens het laden kan de accu wat warm worden. Dat is echter normaal.

NL

Mocht het laden van het accupack niet mogelijk zijn, controleer dan

• of op het stopcontact de netspanning voorhanden is
• of een perfect contact aan de laadcontacten voorhanden is.

Indien het laden van het accupack altijd nog niet mogelijk is, stuur dan

naar onze klantenservice.

In het belang van een lange levensduur van het accupack is het raadzaam om op tijd voor het herladen van het accupack te zorgen. Dit is in ieder geval noodzakelijk wanneer u vaststelt dat het vermogen van de accu-bladblazer vermindert. Ontlaad het accupack nooit helemaal. Dat leidt tot een defect van het accupack!

6. Bediening

• Voor het inschakelen op de AAN/UIT-schakelaar (2) drukken en deze ingedrukt houden.
• Voor het uitschakelen de AAN/UIT-schakelaar loslaten.
• Richt de luchtstraal naar voren en beweeg u langzaam om bladeren of tuinafval bijeen te blazen of van moeilijk toegankelijke plaatsen te verwijderen.

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

De bladblazer uitschakelen voordat u hem op-bergt en schoonmaakt, de accu eraf trekken.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water

in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

7.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolborstels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

7.3 Onderhoud

• Mocht er zich een defect voordoen laat dan het toestel enkel controleren door een geautoriseerde vakman of in de werkplaats van een klantenservice.
• Binnen in het apparaat zijn er geen andere te onderhouden onderdelen.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
- Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Storingen

Het toestel werkt niet:

Controleer of de accu geladen is en of het laadt-oestel functioneert. Indien het gereedschap niet werkt ondanks dat er spanning op staat, stuur het naar het opgegeven adres van de klantendienst.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

11. Indicatie lader

Aanduidingsstatus		Betekenis en maatregel
Rode LED	GroeneLED
UIT Knippert	Gebruiksklaarheid	De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader.
AAN AAN Laden		De lader laadt de accu op in de snelle laadmodus.
UIT AAN De accu is tot 85% opgeladen en gebruiksklaar.(Laadduur 1,5 Ah accu: 30 min)(Laadduur 3,0 Ah accu: 60 min)(Laadduur 4,0 Ah accu: 80 min)Daarna wordt overgeschakeld naar ontziende lading tot de accu volledig is geladen.(Laadduur in het totaal 1,5 Ah accu: ca. 40 min)(Laadduur in het totaal 3,0 Ah accu: ca. 75 min)(Laadduur in het totaal 4,0 Ah accu: ca. 100 min)Maatregel:Neem de accu de lader uit. Scheid de lader van het net.
Knippert UIT	Aanpassingslading	De lader bevindt zich in de modus voor ontziend laden.Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgende oorzaken:- Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading).- De accutemperatuur ligt niet binnen het ideale bereik tussen 10^ en 45^ .Maatregel:Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen.
Knippert Knippert	Fout	Er kan niet meer worden opgeladen. De accu is defect.Maatregel:Een defecte accu mag niet meer worden opgeladen.Neem de accu de lader uit.
AAN AAN	Temperatuurfout	De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0^ ).Maatregel:Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20^ ).

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijtstukken* Koolborstels, Accu
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
- Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
- Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
Beschrijf deze foutieve werkwijze.

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriele bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

2. Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

5. De garantieperiode bedraagt 84 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Voor slijstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

Niebezpieczeństwo!

NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
