HASZNÁLATI ÚTMUTATÓ 1929 AA SKIL

• Ez a mérőeszköz lézersugár vetítés segítségével beltéri valamint kültéri távolságok mérésére szolgál
• Ez a készülék a kivetítési cél nélküli távolságok vagy ívelt felületek a(z) (1929) szabályozótárcsa segítségével történő mérésére szolgál

• A mérőműszer kizárólag zárt helyiségekben való használatra alkalmas

• A szerszám nem professzionális használatra készült

• Biztos helyen őrizze meg ezeket az utasításokat, és ha a mérőműszert továbbadja, adja tovább ezeket az utasításokat is

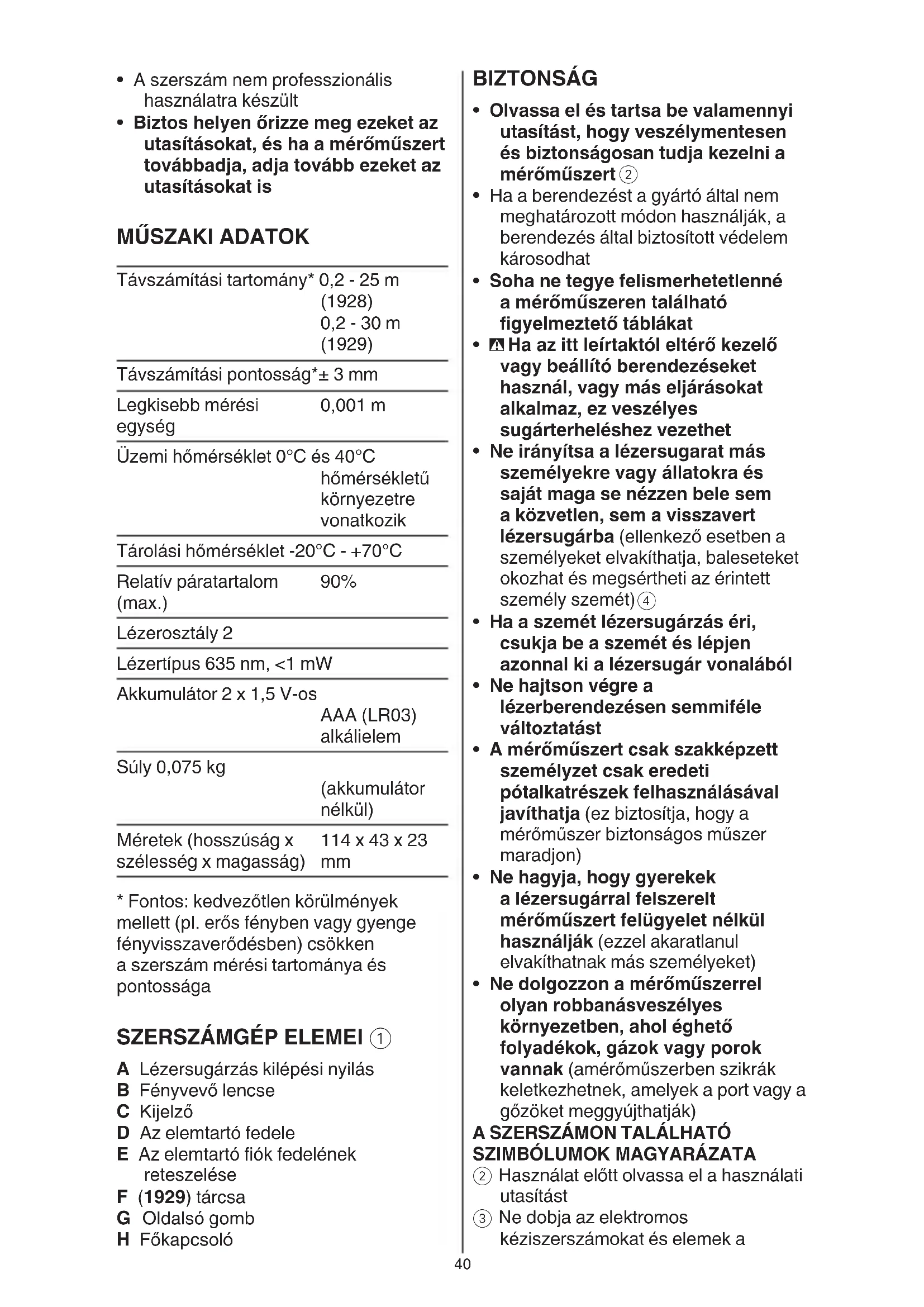

MÜSZAKI ADATOK

Távszámítási tartomány*	0,2 - 25 m(1928)0,2 - 30 m(1929)
Távszámítási pontosság*± 3 mm
Legkisebb mérési egység	0,001 m
Üzemi hőmérséklet 0°C és 40°Chőmérsékletű környezetre vonatkozik
Tárolási hőmérséklet -20°C - +70°C
Relatív páratartalom (max.)	90%
Lézerosztály 2
Lézertípus 635 nm, <1 mW
Akkumulátor 2 x 1,5 V-os	AAA (LR03)alkálielem
Súly 0,075 kg	(akkumulátor nélkül)
Méretek (hosszúság x szélesség x magasság)	114 x 43 x 23 mm

* Fontos: kedvezőtlen körülmények mellett (pl. erős fényben vagy gyenge fényvisszaverődésben) csökken a szerszám mérési tartománya és pontossága

SZERSZÁMGÉP ELEMEI ①

A Lézersugárzás kilépési nyilás
B Fényvevő lencse
C Kijelző
D Az elemtartó fedele
E Az elemtartó fiók fedelének reteszelése
F (1929) tárcsa
G Oldalsó gomb
H Főkapcsoló

BIZTONSÁG

- Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert ②

- Ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által biztosított védelem károsodhat

- Soha ne tegye felismerhetetlenné a mérómüszeren található figyelmeztető táblákat

- Ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet

- Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba (ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét)④

- Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából

- Ne hajtson végre a lézerberendezésen semmiféle változtatást

- A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja (ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon)

- Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérőműszert felügyelet nélkül használják (ezzel akaratlanul elvakíthatnak más személyeket)

- Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak (amérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gözöket meggyújthatják)

A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK MAGYARÁZATA

② Használat előtt olvassa el a használati utasítást
③ Ne dobja az elektromos kéziszerszámokat és elemek a

háztartási szemétbe

④ Lézersugárzás / Ne nézzen a lézerssugárba / 2. Osztályú lézer termék

KEZELÉS

- Elemek behelyezése/kicserélése ⑤

-a mérőműszer üzemeltetéséhez alkáli-mangánelemek használatát javasoljuk

-újratölthető elemeket ne használjon

-a D elemfiók fedelének felnyitásához nyomja meg a E reteszelést és hajtsa fel az elemfiók fedelét

-helyezze be a 2 x AAA elemet (ügyeljen a helyes polaritásra)

-mindig valamennyi elemet egyszerre cserélje ki

-csak egyazon gyártó cégtől származó és azonos kapacitású elemeket használjon

-zárja le az akkumulátorrekesz fedelét D

-vegye ki az elemeket a mérómüszerből, ha azt hosszabb ideig nem használja (az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek)

- Akkumulátor töltőttségi-szint jelző ⑥

-használat közben az akkumulátor töltöttségi szintje a kijelzőn jelzi az akkumulátor kapacitását

- Be/Ki

-nyomja le az oldalsó gombot G a készülék bekapcsolásához

-a készülék kikapcsolásához nyomja le és tartsa 1 másodpercig lenyomva az oldalsó gombot G

- Mértékegységek váltása ⑧

-a mértékegység (láb, láb/hüvelyk vagy méter) módosításához nyomja le és tartsa 1 másodpercig lenyomva a főkapcsolót H

• Lézermérési üzemmód

-a készülék az elindításakor inaktivált lézerrel (lásd a kijelzőt) kapcsol lézermérési üzemmódba ⑦a

-a lézer bekapcsolásához (lásd a villogó lézerjelzést) nyomja meg a főkapcsolót H ⑦b

-a lézersugár aktiválása után irányítsa a lézert a célra

-ezt az üzemmódot lehet a szerszám célhoz viszonyított mozgatásához használni, amelynek során a folyamatosan frissülő távolság jelenik meg a kijelzőn

-amikor a kijelzön csak vonalak láthatóak, a mérés nem végezhető el (a lehetségeş okokért lásd a HASZNÁLATI ÚTMUTATÓT)⑨

-a mérés befejezéséhez és az érték elmentéséhez nyomja le a főkapcsolót H ⑩

! ne feledje, hogy a készülék a mérést az eszköz végétől végzi (vagyis a mérési eredmény magába foglalja a készülék hosszát)

-a lézer aktiválásához és egymást követő mérések elvégzéséhez nyomja le a főkapcsolót H; a mérés befejezéséhez és elmentéséhez ismét nyomja le a főkapcsolót H (legfeljebb 2 mérés jeleníthető meg a kijelzőn)

• Tárcsaméréses üzemmód (1929) ⑪

-a tárcsaméréses üzemmód elindításához nyomja le az oldalsó gombot (lásd a villogó tárcsajelzést)

-méréshez használja a tárcsát (lásd a forgó tárcsajelzést)

-a tárcsa előre- és hátraforgatva is használható

-mérés közbeni irányváltoztatás esetén a mért érték levonásra kerül, és akár negatív is lehet, amennyiben ismét áthalad a kezdőponton

! a legpontosabb mérés érdekében próbálja a készüléket egyenletes szögben és állandó nyomás alatt tartani

-a mérés újraindításához nyomja le gyorsan kétszer az oldalsó gombot G ⑫

-a mérés befejezéséhez (lásd a tárcsajelzést) és tárolásához nyomja le a főkapcsolót H

-egymást követő mérések elvégzéséhez nyomja le a főkapcsolót H; a mérés befejezéséhez és elmentéséhez ismét nyomja le a főkapcsolót H (legfeljebb 2 mérés jeleníthető meg a kijelzőn)

-a lézermérési üzemmódba történő visszatéréshez ismét nyomja le az oldalsó gombot G

- Területmérés ⑬

-az utolsó 2 mérés területének kiszámításához és kijelzéséhez nyomja le gyorsan kétszer a főkapcsolót H

-egyetlen mérés esetében a kijelzőn csak vonalak lesznek láthatóak

-a főkapcsoló H ismételt megnyomásával visszatér a mérési üzemmódba, ahol az utolsó 2 mérés jelenik meg a kijelzőn

HASZNÁLAT

• A hibás mérések nem zárhatók ki abban az esetben, ha különböző felületek mér. Problémás felületeknek minősülhetnek a következők:
  -átlátszó felületek (például üveg, víz)
  -visszatükrözödő felületek (például fényezett fém, üveg)
  -lyukacsos felületek (például szigetelőanyagok)
  -strukturált felületek (például gördülőszemcsés vakolat, természetes kö)
  Szükség esetén használjon egy darab papírt vagy a lézer céllemezét (nem része a csomagnak) ezeken a felületeken

- A pontatlan mérés egyéb lehetséges okai:

-a mérés a mérési tartományon kívül történt

-a lézersugár és a célfelület közötti szög túl kicsi volt

-a felvevő lencse B vagy a lézersugár nyílása A párás volt (pl. hirtelen hőmérséklet-változás miatt)

- A különböző hőmérsékletű légrétegek vagy közvetett visszatükröződések hatással lehetnek a mért értékre

KARBANTARTÁS / SZERVIZ

- A szerszám nem professzionális használatra készült

- Óvja meg a mérömüszert a nedvességtől és a közvetlen napsugárzás behatásától

- Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak (befolyásolhatják a mérőműszer mérési pontosságát)

-például ne hagyja hosszabb ideig a

méröműszert egy autóban

-hagyja a mérőműszert temperálódni, mielött azt ismét üzembe venné

- Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek -a mérőműszer megrongálódása befolyással lehet a mérési pontosságra

- Tartsa mindig tisztán a mérőműszert

- Ne merítse vízbe vagy más folyadékokba a mérőszerszámot

- A szennyeződéseket egy nedves, puha kendővel törölje le

- Ne használjon tisztító- vagy oldószereket

- Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak

- Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

- Vegye figyelembe, hogy a garancia nem fedi le a túlterhelés és a gép helytelen használata miatt okozott károkat (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét)

KÖRNYEZET

- Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára)

-a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani

-erre emlékeztet a ④ jelzés, amennyiben felmerül az intézkedésre való igény
