HASZNÁLATI ÚTMUTATÓ 1928 AA SKIL

Ez a méroeszköz lézersugár vetités segitségével beltéri valamint kultéri tavolságok mérésère szolgál
Ez a keszülek a kivetitési cel nélkuli
tavolságok vagy ivelt felületek a(z)
(1929) szabályozótarcsa segitségével
tortenő mérésére szolgál
A meromuszer kizarolag zart helyisegekben valo hasznalatra alkalmas

• A szerszám nem professzionalis használatra készült
• Biztos helyen orizze meg ezeket azutasitásokat, és ha a merőműszert továbbadja, adja tovább ezeket azutasitásokat is

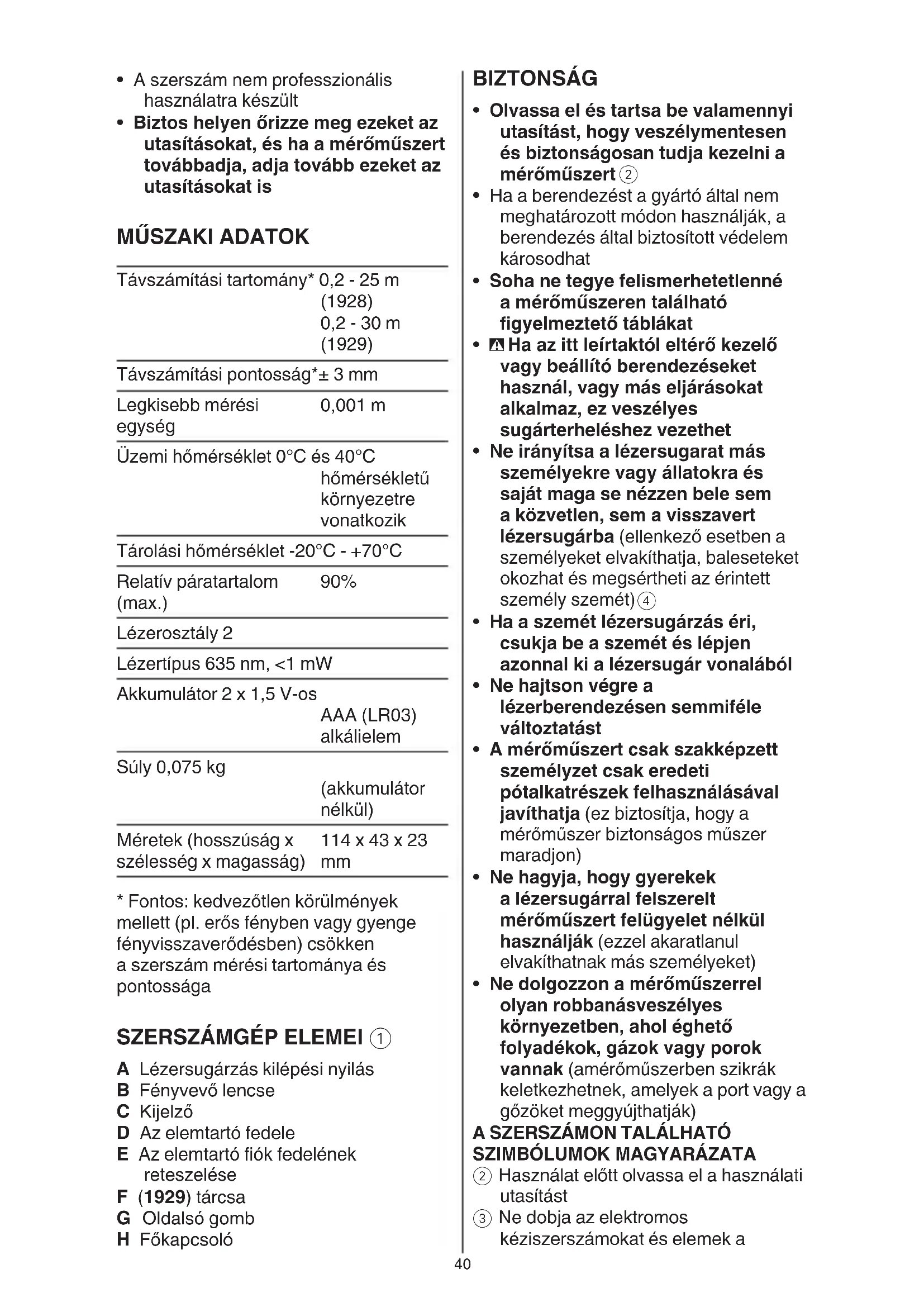

MUSZAKI ADATOK

SZERSZÁMGÉP ELEMEI ①

Távszámítási tartomány*	0,2 - 25 m
	(1928)
	0,2 - 30 m
	(1929)
Távszámítási pontosság*± 3 mm
Legkisebb mérésiegység	0,001 m
Üzemi hómér séklet 0°C és 40°Chömér sékletúkörnyezetrevonatkozik
Tárolási hómér séklet -20°C - +70°C
Relatif páratartalom (max.)	90%
Lézerosztály 2
Lézertípus 635 nm, <1 mW
Akkumulátor 2 x 1,5 V-os
	AAA (LR03)alkálielem
Súly 0,075 kg
	(akkumulátornélkül)
Mérétek (hosszúság xszélesség x magasság)	114 x 43 x 23mm

• Fontos: kedvezötlen korulmenyek mellett (pl. erós fényben vagy gyenge fényvisszaverödesben) csökken a szerszám mérési tartománya és pontosságá

A Lezersugarzas kilepesi nyilas
B Fenyvevo Iencse
C Kijelzó
D Az elementartó fedele
E Az elementartó fiók fedelének reteszelése
F (1929) tárcsa
G Oldalsó gomb
H Fokapcsoló

BIZTONSAG

• Olvassa el és tartsa be valamennyiutasítást, hogy veszélymentesen ésbiztonságosan tudja kezelnia mérőműszert ②
  Ha a berendezest a gyartó altal nem meghatarozott modon hasznaljak, a berendezes altalBiztositott vedelem károsodhat
• Soha ne tegye felismerhetelenné a mérómúszeren található figyelmeztető tablákat
  Ha az itt leirtaktol eltro kezel o vagy beallito berendezeseket hasznal, vagy mas eljarasokat alkalmaz, ez veszelyes sugarterheléshez gezethet
• Ne irányitsa a lézersugarat mas személyekre vagy állatokra és saját maga se nézzen bele sem a kozvetlen, sem a visszavert lézersugarba (ellenkező esetben a személyeket elvakithatja, baleseteket okozhat és megsértheti az érintett személy szemét)④
  Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnai ki a lézersugár vonalából
• Ne hajtson végre a lézerberendezésen semmiféle valtoztatast
  A meromuszertCsak szakkepzett szemelyzetcsakeredeti potalkrzesek felhasznalasaval javithatja (ezbiztositja,hogy ameromuszerbiztonsagos muszer maradjon)
• Ne hagyja, hogy gyerekek
  a lézersugárral felszerelt
  mérőműszert felügyelet nélkül
  használják (ezzel akaratlanul
  elvakithatnak más személyeket)
• Ne dolgozzon a meromuszerrel oyan robbanasveszelyes kornyezetben, ahol eghetofyadekok, gazok vagy porok vannak (ameromuszerben szikrak keletkezhetnek, amelyek a port vagy a gozoket meggyujthatjak)

A SZERSZÁMON TALÁLHATO SZIMBÓLUMOK MAGYARÁZATA

② Hasznalat elott olvassa el a hasznalatiutasitast
③ Ne dobja az elektromos kesziszerszámokat és elementek a

háztartási szemétbe

(4) Lézersugárzs / Ne nézzen a lézerssugárba / 2. Osztályú lézer termek

KEZELEs

• Elemek behelyzésé/kicserélése ⑤

-a meromuszer uzemeltetehez alkali-manganelemek hasznalatat javasoljuk

-ujratolthető elementket ne használjon

-a D elemfiok fedelének
felnyitásához nyomja meg a E
retenszelést és Hajtsa fel az elemfiok
fedelét

-helyezze be a 2 x AAA elemet (ügyeljen a helyes polaritása)

-mindig valamennyi elemet egyszerre cserelje ki

-csak egyazon gyartó cegtól származo és azonos kapacitásu elementek használjon

-zárja le az akkumulátorrekesz fedelét D

-vegye ki az elementek a
mérümuszerból, ha azt hosszabb
ideig nem használja (az elementek
egy hosszabb tárolás során
korrodálhatnak, vagy magától
kimerülhetnek)

• Akkumulator toltottsgi-szint jelzo 6

-hasznalat kozben az akkumulator toltottsegi szintje a kijelz'on jelzi az akkumulator kapacitasat

Be/Ki

-nyomja le az oldalsó gombot G a keszülék bekapcsolásához

-a keszülék kikapcsoláshoz nyomja le és tartsa 1 masodpercig lenyomva az oldalsó gombot G

• Mertekegységek valtasa 8

-a mertekegyseg (lab, lab/huvelyk vagy meter) modositasahoz nyomja le es tartsa 1 masodpercig lenyomva a fokapcsolot H

• Lézermérési uzemmod

-a keszülk az elinditásakor inaktivált lézerrel (lásd a kijelzőt) kapcsol lézermérési üzemmodba ⑦a

-a lézer bekapcsolásaHOZ (lásd a villogó lézerjelzést) nyomja meg a fokapcsolot H ⑦b

-a lézersugár aktivalása után irányítsa a lézertacélra

-ezt az uzemmodot lehet a szerszám celhoz viszonyitott mozgatasához hasznáni, amelynek során a folyamatosan frissuló ravolság jelenik meg a kijelzón

-amikor a kijelzon csak vonalak lathatoak, a meres nem végezhető el (a lehetséges okokert lasd a HASZNÁLATI UTMUTATÖT)

-a mérés befejezéséhez es az érték elmentéséhez nyomja le a fokapcsolot H 10

! ne feledje, hogy a keszülék a mérestre az eszköz vegétól vegzi (vagyis a mérési eredmény magába foglalja a keszülék hosszt)

-a lézer aktivalásához és egymást követő méresek elvégzéséhez nyomja le a fokapcsolót H; a mérés befejezéséhez és elmentéséhez ismet nyomja le a fokapcsolót H (legfeljebb 2 mérés jelenithető meg a kijelzón)

Tárcsameréses Üzemmód (1929) ①

-a tárcsameréses üzemmod elindításához nyomja le az oldaldo gombat (lásd a villogó tárcsajelzést)

-mereshez hasznalja a tarcsat (lasd a forgo tarcsjelzest)

-a tárcsa elore-és hataforgatva is hasznalható

-mérés kozbeni irányváltoztatas esétén a mert érték levonásra kerül, és akár negativ is lehet, amennyiben ismet athalad a kezdóponton

! a legpontosabb mérés érdekében probálja a készüléket egyenletes szögen és állando nyomás alatt tartani

-a mérés ujrainiditáshoz nyomja le gyorsan kétser az oldalsó gombot G ⑫

-a mérés befejezéséhez (lásd a tárcsajelzést) és tárolásához nyomja le a fokapcsolót H

-egymast kovet o mérések
elvégzéséhez nyomja le
a fokapcsolot H; a mérés
befejezéséhez es elmentéséhez
ismét nyomja le a fokapcsolot H
(legfeljebb 2 mérés jelenithető meg
a kijelzón)

-a lézerméris üzemmodba tortenovisszatereshez ismet nyomja le azoldalsogombat G

Teruletmeres ⑬

-az utolsó 2 mérés területének kiszámításához és kijelzéséheznyomja le gyorsan kétszera fokapcsolot H
-egyetlen mérés esétében a kijelzoncsak vonalak leszek lathatoak
-a fokapcsolo H ismetelt
megnyomásával visszatér a mérési
üzemmodba, ahol az utolsó 2 mérés
jelenik meg a kijelzón

HASZNÁLAT

A hibás mérések nem zárhatók ki abban az esetben, ha kulönboző felületek mer. Problemas felületeknek minősülhetnek a következők:

-atlatszofeluletek (peldaul uveg,viz)
-visszatukrozófelületek (peldául fenyezett fem, üveg)
-lyukacsos felületek (peldául szigetelőanyagok)
-strukturel felületek (pédául gordülöszemcsésvakolat, természetes kő)

Szükség eseten használjon egy darab papírt vagy a lézer céllemezét (nem része a csomagnak) ezeken a felületeken

• A pontatlan mérés egyéb lehetséges okai:

-a mérés a mérési tartományon kivül törtent
-a lézersugár és a celfelület kozotti szög tul kicsi volt
-a felvevo lencse B vagy a lezersugar nyilasa A paras volt (pl. hirtelen homerseklet-valtozas miatt)

A kulönbozó hòmér sékletu légretegek
vagy kozvett vissatukrozódések
hatással lehetnek a mert értekre

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionalis használatra készült
• Ovja meg a meromuszert a niedvessegtól és a kozvetlen napsugárzás behatasától
• Ne tegeyi ka méróműszert extrem hómírsékleteknek vagy hómírsékletingadozásoknak (befolyásolhatják a meröműszer mérési pontosságát)

-például ne hagyja hosszabb ideig a

mérōmúszert egy autóban

-hagyja a meromuszert temperalodni, mielott azt ismet üzembe venne

• Ügyeljenarra, hogy a meromuszerne eshessen le es ne legyen kitéveerösebb likseknek vagy uteseknek-a meromuszer megrongalóda sbefolyással lehet a meresipontossagra
  Tartsa mindig tisztan a meromuszert
• Ne merítse vizbe vagy mas folyadékokba a méroszerszámot
• A szennyezódéseket egy nedves, puha kendővel torölje le
• Ne használjon tiszító- vagy oldószereket
• Mindenek elott rendszeresen tiszittsa
• meg a lézer kilépési nyilásat és
• ügyeljen arra, hogy ne maradjanak ott
• bolyhok vagy szalak
  Ha a gep a gondos gyartasi es ellenorzesi eljaras ellenere egyszer megis meghibasodna, akkor a javitassal csak SKIL elektromos keziszerszam-muhely ügyfelszolgalatat szabad megbizni - kuldje az osszeszerelt gepet a vasarlstBizonyito szamlaval egyutt a kereskedo vagy a legkozelebbi SKIL szervizallomas cimere (a cimlsta es a gep szervizdiagramja a www.skil.com cimen talalható)
• Vegye figyelembe, hogy a garancia nem fedi le a tulterhelés es a gep helytelen hasznalata miatt okozott károkat (a SKIL garanciális felteleit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedójét)

KÖRNYEZET

• Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok szárá)

-a hasznalt villamos es elektronikai keszülkekról szólo 2012/19/EK irányelv és annak a nemzeti jogba valo atultetese szerint az elhasznalt elektramos kéziszerszámokat kulön kell gyüjteni, és környezetbarát modon üjra kell hasznosítani

-erre emlekeztet a ④ jelzes, amennyiben felmerul az intezkedesre valo igeny
