1928 AA - Etäisyysmittari SKIL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laseretäisyysmittari
Merkki	SKIL
Malli	1928 AA
Mittausalue	0,2 – 25 m
Mittaustarkkuus	± 3 mm
Pienin näytettävä yksikkö	0,001 m
Laserluokka	2
Lasertyyppi	635 nm, < 1 mW
Virtalähde	2 AAA-paristoa (LR03) alkaline
Mitat (P x L x K)	114 x 43 x 23 mm
Paino (ilman paristoja)	0,075 kg
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-20 °C – +70 °C
Suurin suhteellinen kosteus	90 %
Päätoiminnot	Laseretäisyysmittaus, pinta-alan laskenta, yksikön vaihto
Huolto ja puhdistus	Puhdista pehmeällä ja kostealla liinalla; älä käytä liuottimia; suojaa kosteudelta
Turvallisuus	Luokan 2 laser: älä katso suoraan säteeseen; älä suuntaa ihmisiin tai eläimiin
Varaosat ja korjattavuus	Korjaus valtuutetussa SKIL-huoltokeskuksessa; vakioparistot AAA (LR03)
Yleistä tietoa	Suunniteltu sisäkäyttöön ei-ammattimaiseen käyttöön; automaattinen sammutus 1 sekunnin kuluttua sivupainikkeen painamisesta

Usein kysytyt kysymykset - 1928 AA SKIL

Kuinka Skil 1928 AA -etäisyysmittari kytketään päälle?

Paina sivupainiketta G kytkeäksesi työkalun päälle. Laser on oletuksena pois päältä.

Kuinka etäisyysmittaus tehdään?

Kytke työkalu päälle, paina sitten pääpainiketta H aktivoidaksesi laserin. Suuntaa säde kohteeseen. Paina H uudelleen pysäyttääksesi mittauksen ja tallentaaksesi etäisyyden.

Mikä on mittaustarkkuus?

Tarkkuus on ± 3 mm. Se voi heiketä epäsuotuisissa olosuhteissa (kirkas valo, huono heijastus).

Millaisia paristoja käytetään?

Käytä 2 AAA-paristoa (LR03) alkaline. Vaihda aina molemmat samaan aikaan ja samaa merkkiä.

Kuinka mittayksikköä vaihdetaan?

Pidä pääpainiketta H painettuna 1 sekunnin ajan vaihtaaksesi yksiköiden välillä (metrit, jalat jne.).

Voiko etäisyysmittari mitata pinta-aloja?

Kyllä, kun olet tehnyt kaksi peräkkäistä mittausta, paina lyhyesti kaksi kertaa pääpainiketta H nähdäksesi laskettu pinta-ala.

Mitä tehdä, jos näytöllä näkyy viivoja?

Viivat osoittavat, että mittausta ei voida suorittaa. Mahdollisia syitä: kohde liian heijastava, läpinäkyvä tai kulma liian pieni. Käytä paperiarkkia kohteena.

Kuinka etäisyysmittari puhdistetaan?

Puhdista pehmeällä ja kostealla liinalla. Älä upota veteen. Älä käytä pesuaineita tai liuottimia.

Onko laser vaarallinen?

Se on luokan 2 laser. Älä katso suoraan säteeseen äläkä suuntaa sitä ihmisiin tai eläimiin.

Mitä tehdä toimintahäiriön sattuessa?

Anna korjaus valtuutetulle SKIL-huoltokeskukselle. Palauta työkalu kokoamattomana ostotositteen kanssa.

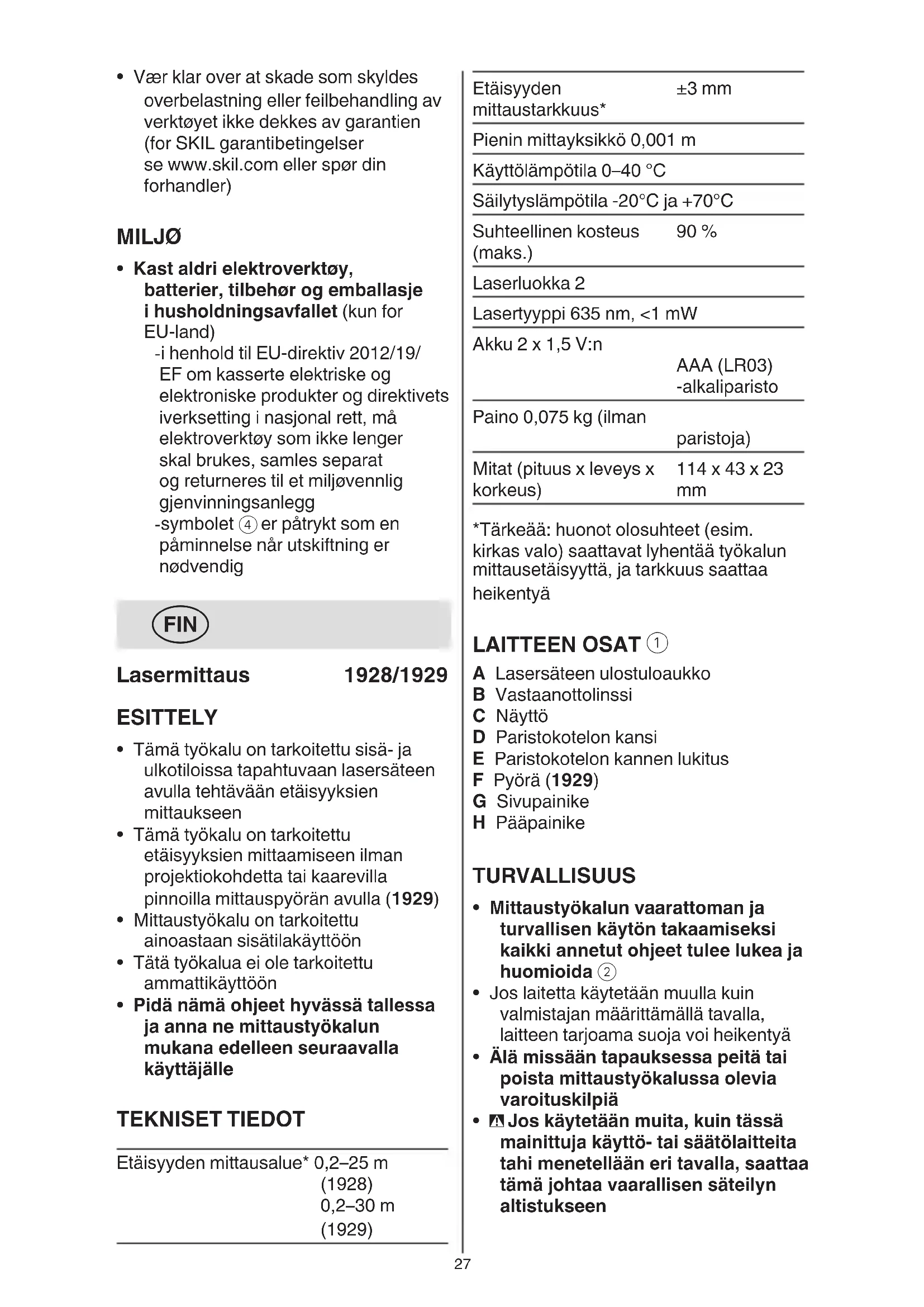

KÄYTTÖOHJE 1928 AA SKIL

Tämä työkalu on tarkoitetu sisä- ja ulkotiloissa tapahtuvaan lasersäteen avulla tehtävään etäisyyksien mittaukseen
Tämä työkalu on tarkoitettu etäisyyksien mittaamiseen ilman projektiokohdetta tai kaarevilla pinnoilla mittauspyörän avulla (1929)
- Mittaustyökalu on tarkoitettu ainoastaan sisātilakäyttoön
Tata tyokalua ei ole tarkoitetu ammattikayttoon
- Pidä nämä ohjeet hyvässä tallessa ja anna ne mittaustyökalun mukana edelleen seuraavalla käytäjälle

TEKNISET TIEDOT

Etäisyyden mittausalue*	0,2–25 m
	(1928)
	0,2–30 m
	(1929)

Etäisyyden	±3 mm
mittaustarkkuus*
Pienin mittayksikkö 0,001 m
Käytölämpötila 0-40 °C
Säilytyslämpötila -20°C ja +70°C
Suhteillinen kosteus (maks.)	90 %
Laserluokka 2
Lasertyyppi 635 nm, <1 mW
Akku 2 x 1,5 V:n	AAA (LR03) -alkaliparisto
Paino 0,075 kg (ilman	paristoja)
Mitat (pituus x leveys x korkeus)	114 x 43 x 23 mm

*Tärkeä: huanot olosuhteet (esim. kirkas valo) saattavat lyhentä tyokalun mittausetäisyyttä, ja tarkkuus saattaa heikentyä

LAITTEEN OSAT ①

A Lasersäteen ulostuloaukko
B Vastaanottolinssi
C Nayttö
D Paristokotelon kansi
E Paristokotelk kannen lukitus
F Pyöra (1929)
G Sivupainike
H Pääpainike

TURVALLISUUS

• Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida ②
• Jos laitetta käytetään muulla kuin valmistajan märittämällä ravalla, laitteen tarjoama suoja voi heikentyä
• Älä missän tapauksessa peita tai poista mittaustyökalussa olevia varoituskilpiä

• Jos käytetään muita, kuin tassā mainittuja käytto- tai säätolaitteita tahi menetellään eri davalla, saatta tämä johtaa vaarallisen sateilyn altistukseen

• Alä suuntaa lasersädettä ihmisint tai eläimiin aläka myoskän itse katso suoraan kohti tulevaan tai heijastuneseen lasersäteeseen (lasersäde voi aiheuttaa häikäistymista, onnettomuuksa tai vaurioittaa silmiä) 4

• Jos lasersäde osuu silmään, sulje silmat tarkoituksella ja kännä pää valittömästi pois sateen linjalta
• Alä tee mitään muutoksia laserlaitteistoon
• Anna ainoastaan koulutettujen ammattihenkilöden korjata mittaustyokalusi ja salli korjauksiin käytettvän vain alkuperäisia varaosia (taten varmistat, etta mittaustyokalu säilyturvallisena)
• Alä annalasten käyttaa lasermittauustyokalua ilman valvontaa (he voivat tahattomasi sokaista ihmisia)
• Alä työskentele mittau Styokalulla rajähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai polyä (mittau Styokalussa voi muodostua kipinöitä, jotka saattavat sytyttää polyn tai hóryt)

TYOKALUN SYMBOLIEN SELITYKSET

② Lue käytöohjeet ennen käytöa
③ Alāḥavīta sāhkötyokalua ja paristoja tavallisen kotitalousjatteen mukana
④ Lasersateily / Alakatso suoraansateeseen / Luokan 2 lasertuote

KÄYTTÖ

• Paristojen asennus/VAihto ⑤

-mittaustyokalun voimanlahteena suosittelemme kayttamaan alkali-mangaaniparistoja
-älä käytä ladattavia paristoja
-avaa paristokotelon kansi D painamalla lukitusta E ja kaantamalla kansi auki
-käytä kahta AAA-paristoa (varmista napojen oikea suunta)
-vaihda aina kaikki paristot samanaikaisesti
-kayta yksinomaan saman valmistajan saman tehoisia paristoja
-sulje paristolokeron kansi D
-pointa paristot mittaustyokalusta,ellet kaytasi pitkän aikaan (paristotsaattavat hapettua tai purkautua

itsestaan pitkaaikaisessa varastoinnissa)

Akun lataustilan merkkivalo 6

-kayton aikana akun lataustilan merkkivalo naytoll almoittaa akun jaljell olevan kapasiteetin

Käynnistys/ysäytys

-paina sivupainiketta G kytkeaksesi tyokalun paalle
-kytke tyokalu pois pälta painamalla ja pitamalla pohjassa sivupainiketta G 1 sekunnin ajan

• Yksiköiden vaihtaminen ⑧

-vaihda mittayksikkö (jalka, jalka/ tuuma tai metri) painamalla ja pitamallä pohjassa paapainiketta H 1 sekunnin ajan

• Lasermittaustila

-kun kyktet tyokaluun virran, se siirtyy lasermittaustilaan laser kyktetyapois pälta (ks. osoitin) 7a
-paina paapainiketta H kytkeaksisi laserin paalle (ks. vilkkuva laserilmaisin) ⑦ b
-kun lasersäde on aktivoitu, suuntaa se kohteeseen
-tata tilaa voidaan kayttta tyokalun likuttamiseen suhteessa kohteseen, ja naytolle tulee jatkuvasti paivittyva etaisyys
-jos naytollnakyy pelkki viivoja, mittausta ei voida tehdakatso mahdollisia syita kohdasta SOVELLUSTAKOSKEVIA NEUVOJA) 9
-pysayt a mittaus ja tallenna nykyinen arvo painamalla paapainiketta H 10!pidaimelessa,ettayokalu suorittaa mttauksen sentakaosasta (tyokalun pituus on sisallytetymittaustulokseen)
-paina paapainiketta H aktivoidaksesi laserin ja aloittaaksesi toisen perakkaisen mittauksen, paina paapainiketta H uudelleen pysayttaksesi ja tallentaaksesi mittauksen (naytolla voi nakyä enintaan kaksi mittausta)

Pyörämittaustila (1929) ⑪

-siirry pyoramittaustilaan painamalla sivupainiketta (ks. vilkkuva pyorän merkkivalo)
-suorita mittaus pyorän avulla (ks. pyorivä pyorän merkkivalo)
-pyöä voidaan käyttae eteen- ja taaksepain

-jos suuntaa vaihdetaan mittauksen aikana, mitatusta arvosta tulee pienempi ja se voi olla jopa negatiivinen,Jos ylitat lahtopisteen uudelleen
! yritä pitää kulma
samansuuruisena ja paine
tasaisena, jotta saadaan
mahdollisimman tarkka
mittaustulos
-aloita mittaus uudelleen painamalla sivupainiketta G nopeasti kaksi kertaa perakkain ⑫
-pysayt a mittaus (ks.pyorän merkkivalo) ja tallenna mitattu arvo painamalla paapainiketta H
-aloita toinen perakkainen mittaus painamalla päapainiketta H; pysäytä ja tallenna mittaus (näytöllä voi nakyä enintään kaksi mittausta) painamalla päapainiketta H uudelleen
-palaa lasermittaustilaan painamalla sivupainiketta G uudelleen

• Pinta-alan mittaaminen ⑬

-laske ja naytä alue kahdesta viime mittauksesta painamalla päapainiketta H nopeasti kaksi kertaa peräkkäin
-jos on suoritettu vain yksi mittaus, naytolla nikyy pelkkiä viivoja
-kun painat päapainiketta H uudelleen, palaat mittaustilaan, jolloin näytöllä nakyvat kaksi viimeisintä mittausta

VINKKEJÄ

Väärén mittausten mahdollisuutta ei voida sulkea pois eri pinnoille mitattaessa; ongelmalliset pinnat ovat seuraavat:

-lapinakyvat pinnat (esim. lasi, vesi)
-heijastavat pinnat (esim. kiillotettu metalli, lasi)
-huokoiset pinnat (esim. eristysmaterialiait)
- rakenteiset pinnat (esim. karkea valos, luonnonkivi)

Käytä nällä pinnoilla tarvittaessa
paperinpalaa tai laserin
kohdistuslevyä (ei mukana)

Värän mittaustuloksen muita mahdollisia syita:

-mittaus suoritettiin mittausalueenulkopuolella

-lasersateen ja kohteen valinen kulma oli lian pieni
-Vastaanottolinssi B tai lasersateen aukko A oli huuruinen (johtuen esimerkiki nopeasta Iampotilamuutoksesta)
- Ilmakerrokset, joiden lampotilat vaihtelevat, tai epasuorasti vastaanotetut heijastukset voivat vaikuttaa mitattuun arvoon

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Suojaa mittaustyokalu kosteudelta ja suoralta auringonvalolta
- Alä aseta mittaustyökalua alttiiksi
aärimmäisille lampötiloille tai
lampötilan vaihteluille (voivat
vaikuttaa mittaustyökalun tarkkuuteen)
-älä esim. jatä sitä pitkäksi aikaa
autoon
-anna suurten lampotilavaihtelujen jälkeen mittaustyokalun lampotilan tasaantua, ennen kuin kaytät sitä

Välta kovia iskuja tai mittaustyökalun pudottamista

-mittaustyokalun vauriot voivat vaikuttaa mittaustarkkuuteen

• Pidä aina mittaustyökalu puhtaana
• Alä koskaan upota mittaustyökalua veteen tai muihin nesteisiin
• Pyyhi pois lika kostealla pehmeällä rievulla
• Alä kayta puhdistusaineita tai liuottimia
• Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa
• Jos sahkötyokalussa, huolellisesta valmistuksesta ja koestusmenettelystahuolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtavaksi -toimita tyokalu sitä osiin

purkamatta lahimpaan SKILhuoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetynä

• Ota huomioon, etta takuu ei kata tyokalun ylikuormituksesta tai vaarastakasittelysta johtuvia vahinkoja (katso SKILin takuuehdot oositteesta www.skil.com tai ksys jalleenmyyjalta)

YMPÄRISTÖNSUOJELU

• Älå havitä sahkötyokalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktivin 2012/19/ ETY ja sen maakohtaisten sovellusten mukaisesti käytety sahkötyokalut on toimitettava ongelmajätteen keräyspistees ja ohjattava ympäristöystävällis kierratykseen

-symboli ④ muistuttaa tasta, kun kaytosta poisto tulee ajankohtaiseksi
