1928 AA - Télémètre SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Skil
Modèle	1928 AA
Plage de mesure	0,2 – 25 m
Précision de mesure	± 3 mm
Plus petite unité affichée	0,001 m
Classe laser	2
Type de laser	635 nm, < 1 mW
Alimentation	2 piles AAA (LR03) alcalines
Dimensions (L x l x h)	114 x 43 x 23 mm
Poids (sans piles)	0,075 kg
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à +70 °C
Humidité relative max.	90 %
Fonctions principales	Mesure de distance laser, calcul de surface, changement d'unité
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de solvants ; protéger de l'humidité
Sécurité	Laser classe 2 : ne pas regarder directement le faisceau ; ne pas diriger vers des personnes ou des animaux
Pièces détachées et réparabilité	Réparation par un centre agréé SKIL ; piles AAA (LR03) standard
Informations générales	Conçu pour usage intérieur non professionnel ; arrêt automatique après 1 seconde de maintien du bouton latéral

FOIRE AUX QUESTIONS - 1928 AA SKIL

Comment allumer le télémètre Skil 1928 AA ?

Appuyez sur le bouton latéral G pour allumer l'outil. Le laser est éteint par défaut.

Comment effectuer une mesure de distance ?

Allumez l'outil, puis appuyez sur le bouton principal H pour activer le laser. Dirigez le faisceau vers la cible. Appuyez à nouveau sur H pour arrêter la mesure et enregistrer la distance.

Quelle est la précision de mesure ?

La précision est de ± 3 mm. Elle peut être réduite dans des conditions défavorables (lumière vive, mauvaise réflexion).

Quels types de piles utiliser ?

Utilisez 2 piles AAA (LR03) alcalines. Remplacez toujours les deux en même temps et de même marque.

Comment changer l'unité de mesure ?

Maintenez le bouton principal H enfoncé pendant 1 seconde pour basculer entre les unités (mètres, pieds, etc.).

Le télémètre peut-il mesurer des surfaces ?

Oui, après avoir effectué deux mesures consécutives, appuyez brièvement deux fois sur le bouton principal H pour afficher la surface calculée.

Que faire si l'écran affiche des tirets ?

Des tirets indiquent que la mesure ne peut pas être effectuée. Causes possibles : cible trop réfléchissante, transparente, ou angle trop faible. Utilisez une feuille de papier comme cible.

Comment nettoyer le télémètre ?

Nettoyez avec un chiffon doux et humide. N'immergez pas dans l'eau. N'utilisez pas de détergents ou solvants.

Le laser est-il dangereux ?

C'est un laser de classe 2. Ne regardez pas directement le faisceau et ne le dirigez pas vers des personnes ou des animaux.

Que faire en cas de dysfonctionnement ?

Confiez la réparation à un centre de service après-vente agréé SKIL. Retournez l'outil non démonté avec la preuve d'achat.

MODE D'EMPLOI 1928 AA SKIL

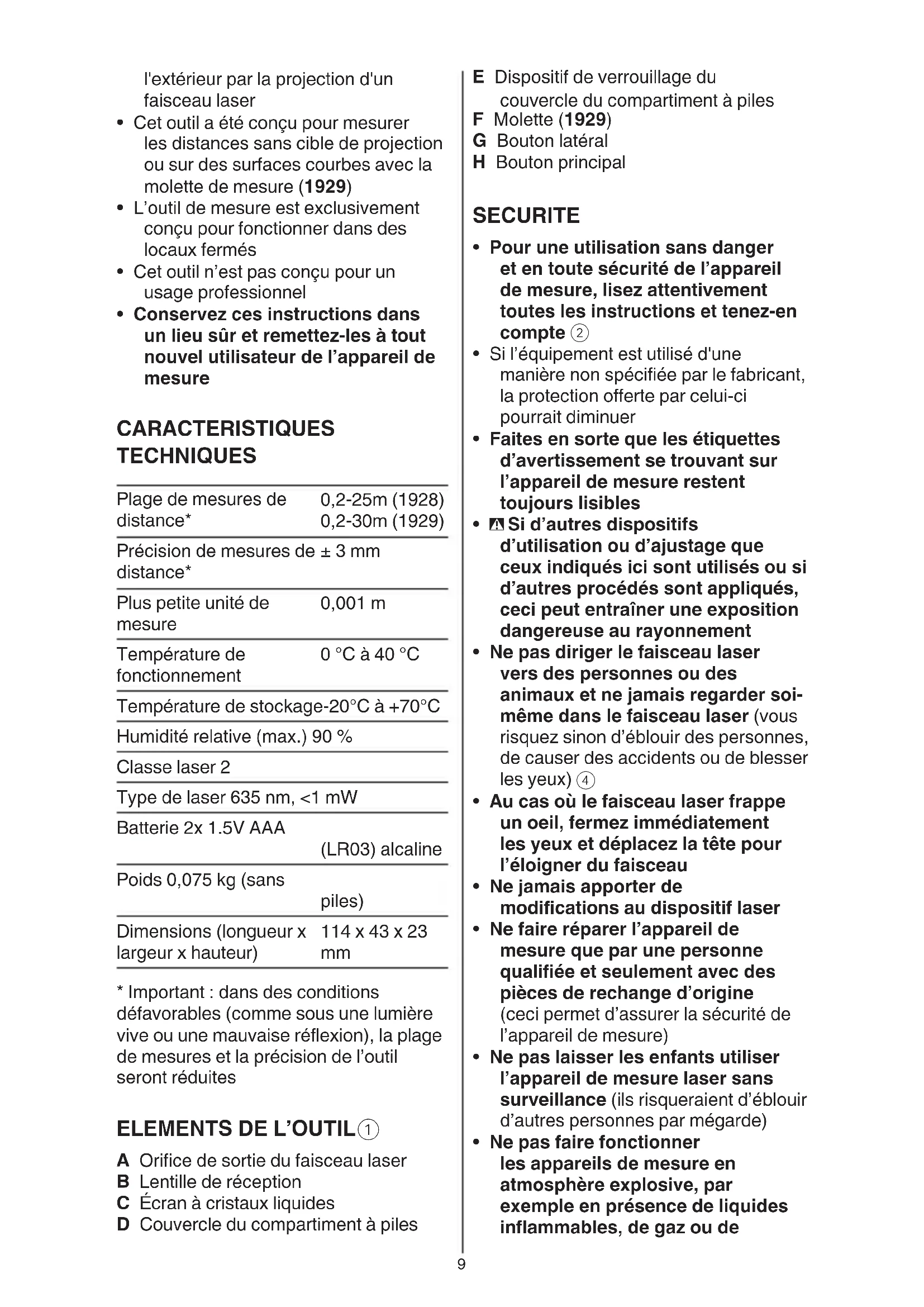

• Cet outil permet de mesurer des distances tant à l'intérieur qu'à

l'extérieur par la projection d'un faisceau laser

• Cet outil a été conçu pour mesurer les distances sans cible de projection ou sur des surfaces courbes avec la molette de mesure (1929)
• L'outil de mesure est exclusivement conçu pour fonctionner dans des locaux fermés
• Cet outil n'est pas conçu pour un usage professionnel
• Conservez ces instructions dans un lieu sûr et remettez-les à tout nouvel utilisateur de l'appareil de mesure

Plage de mesures de distance*	0,2-25m (1928) 0,2-30m (1929)
Precision de mesures de ± 3 mm distance*
Plus petite unité de mesure	0,001 m
Température de fonctionnement	0 °C à 40 °C
Température de stockage-20°C à +70°C
Humidité relative (max.)	90 %
Classe laser 2
Type de laser 635 nm, <1 mW
Batterie 2x 1.5V AAA	(LR03) alcaline
Poids 0,075 kg (sans piles)
Dimensions (longueur x largeur x hauteur)	114 x 43 x 23 mm

• Important : dans des conditions défavorables (comme sous une lumière vive ou une mauvaise réflexion), la plage de mesures et la précision de l'outil seront réduites

Elements de l'outil

A Orifice de sortie du faisceau laser B Lentille de réception C Écran à cristaux liquides D Couvercle du compartiment à piles

E Dispositif de verrouillage du couvercle du compartiment à piles F Molette (1929) G Bouton latéral H Bouton principal

Sécurité

Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte. Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection offerte par celui-ci pourrait diminuer. Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. Si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement. Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser (vous risquez sinon d'éblouir des personnes, de causer des accidents ou de blesser les yeux). Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. Ne jamais apporter de modifications au dispositif laser. Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine (ceci permet d'assurer la sécurité de l'appareil de mesure). Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance (ils risqueraient d'éblouir d'autres personnes par mégarde). Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de

poussières (l'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs)

Explication des symboles sur l'outil

② Veuillez lire le mode d'emploi avant d'utiliser l'outil ③ Ne jetez pas les outils électriques et les piles dans les ordures ménagères ④ Rayonnement laser / Ne projetez pas le rayon dans vos yeux / Produit laser de catégorie 2

Utilisation

• Mise en place/changement des piles (5)
• pour le fonctionnement de l'outil de mesure, nous recomma
• pour ouvrir le couvercle du compartiment à piles D, appuyez sur le blocage E et ouvrez le couvercle du compartiment à piles -Insérez 2 piles AAA (en respectant les indications de polarité) -remplacez toujours toutes les piles en même temps -n'utilisez que des piles de la même marque avec la même capacité -refermez le capot du compartiment des piles D -sortez les piles de l'outil de mesure au cas où l'outil ne serait pas utilisé pendant une période

prolongée (en cas de stockage prolongé, les piles peuvent se

corroder et se décharger)

• Indicateur de niveau de charge de la batterie ⑥

-pendant l'usage, l'indicateur du niveau de la batterie à l'écran renseigne sur la capacité restante de cette-ci

Marche/arret

-Appuyez sur le bouton latéral G pour allumer l'outil -Maintenez le bouton latéral G enfoncé pendant 1 seconde pour éteindre l'outil

• Changer les unités ⑧

-Maintenez le bouton principal H enfoncé pendant 1 seconde pour changer d'unité de mesure

Mode de mesure laser

-Lorsque vous mettez l'outil sous tension, il se met en mode mesurage laser avec la laser éteint (voir indicateur) ⑦ a -Appuyez sur le bouton principal H pour allumer le laser (le témoin du laser se met à clignoter) ⑦b -lorsque le faisceau laser est activé, dirigez celui-ci vers la cible - ce mode peut être utilisé pour déplacer l'outil par rapport à la cible et la distance constamment mise à jour est affichée -Si l'écran n'affiche que des tirets, le mesurage ne peut pas être effectué (voir CONSEILS D'UTILISATION pour déceler les causes possibles du problème) 9 -Appuyez sur le bouton principal H pour arrêter le mesurage et enregistrer la valeur en cours 10

N'oubliez pas que l'outil mesure à partir de sa partie arrière (la longueur de l'outil est incluse dans le résultat de la mesure)

-Appuyez sur le bouton principal H pour activer le laser et lancer le mesurage suivant : appuyez à nouveau sur le bouton principal H pour arrêter et enregistrer la mesure consécutive (il est possible d'afficher jusqu'à 2 mesures)

Mode de mesure avec la molette (1929) ⑪

-Appuyez sur le bouton latéral pour passer au mode de mesure avec la molette (le témoin de la molette se met à clignoter) -Utilisez la molette pour mesurer (voir indicateur rotatif de la molette) -La molette pivote vers l'avant et vers l'arrière. -Si vous changez de direction pendant le mesure, la valeur mesurée sera déduite. Elle pourrait même être négative si vous repassez votre point de départ.

Essayez de maintenir l'outil toujours sous le même angle et d'exercer une pression constante

Pour obtenir la mesure la plus précise possible.

-Appuyez brièvement deux fois sur le bouton latéral G pour relancer le mesurage 12 -Appuyez sur le bouton principal H pour arrêter le mesurage (voir indicateur sur la molette) et enregistrer la mesure -Appuyez sur le bouton principal H pour activer le mesurage suivant: appuyez à nouveau sur le bouton principal H pour arrêter et enregistrer la mesure consécutive (il est possible d'afficher jusqu'à 2 mesures) -Appuyez à nouveau sur le bouton latéral G pour revenir au mode mesurage laser

Mesure de surface 13

-Appuyez brièvement deux fois sur le bouton principal H pour calculer et montrer la zone des deux derniers mesurages. -S'il n'y a qu'une seule mesure, l'écran n'affichera que des tirets. -Si vous appuyez à nouveau sur le bouton principal H, vous allez être renvoyé au mode mesurage, qui affichera les deux dernières mesures effectuées.

Conseils d'utilisation

• Des mesures erronées peuvent se produire lors des mesures de surfaces différentes ; les surfaces à problème sont :

- les surfaces transparentes (le verre ou l'eau par exemple) - les surfaces réfléchissantes (le métal poli ou le verre par exemple) - les surfaces poreuses (les matériaux d'isolation par exemple) - les surfaces structurées (enduit ou pierre naturelle par exemple) Le cas échéant, utilisez une feuille de papier ou un voyant de laser (non inclus) sur ces surfaces

• Autres causes eventuelles d'une mesure erronée :

-la mesure a eu lieu en dehors de la plaque de mesure -l'angle entre le faisceau laser et la cible était trop petit

-la lentille de réception B ou l'ouverture du faisceau laser A était embuée (par ex. en raison d'un rapide changement de température)

• Les couches d'air aux températures variables ou recevant indirectement les réflexions peuvent affecter la valeur mesurée

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil
• N'exposez pas l'appareil de mesure à des températures extrêmes ou de forts changements de température (la précision de l'appareil de mesure peut être affectée)
• ne le stockez pas trop longtemps dans une voiture par ex.
• laissez-le revenir à la température ambiante avant de le remettre en marche
• Évitez les chocs ou les chutes de l'appareil de mesure. - Des dommages survenus dans l'appareil de mesure peuvent affecter la précision de mesure.
• Maintenez l'appareil de mesure propre
• N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides. Nettoyez l'appareil à l'aide d'un chiffon doux et humide.
• N'utilisez pas de détergents ou de solvants
• Nettoyez régulierement en particulier les surfaces se trouvant pres de l'ouverture de sortie du laser en veillant à eliminer les poussières Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci avait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente/agréée pour outillage SKIL
• returnez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses

ainsi que la vue éclatée de l'outil figurent sur www. skil. com)

• Veuillez noter que tout dégât causé par une surcharge ou une mauvaise utilisation de l'outil ne sera pas couvert par la garantie (pour connaître les conditions de la garantie SKIL, surfez sur www. skil. com ou adressez-vous à votre revendeur)

• énagères (pour les pays européens uniquement)
• conformément à la directive française 2012/19/EG relative aux déchets d'équipements électriques ou electroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement - le symbole 4 vous le rappellera au moment de la mise au rebut de l'outil

• Niveau de la batterie - indicator 6
