BRUKSANVISNING 1928 AA SKIL

• Det har verktyget används für matning av avständ inomhus aller utomhus genom projicering med lasersträle
• Det här verktyget ar avsett for matning av avstand utan ett projiceringsmålller på svängda ytor med mathjulet (1929)
• Matverktyget fär anvandas uteslutande på helttäckta platser
• Det har verktyget ar inte avsedd for yrkesmässig användning
• Förvara dessa anvisningar sakert och låt dem följa med matverktyget

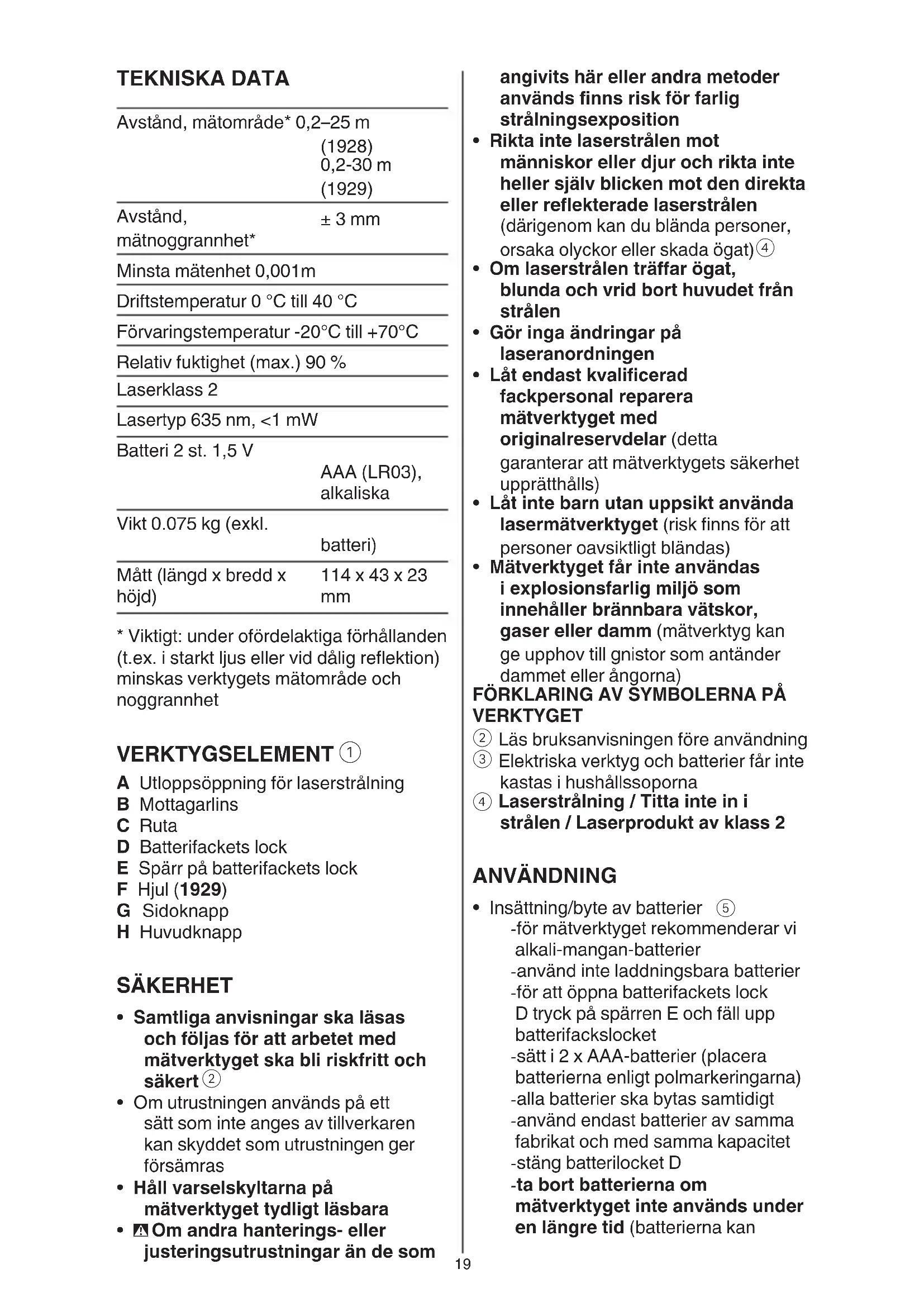

TEKNISKA DATA

Avstand, matomrade* 0,2-25 m

(1928)

0,2-30 m

(1929)

Avstand, ± 3mm

mätnoggrannhet*

Minsta matenhet 0,001m

Driftstemperatur 0^ till 40^

Förvaringstemperatur -20°C till +70°C

Relativ fuktighet (max.) 90%

Laserklass 2

Lasertyp 635nm, < 1mW

Batteri 2 st. 1,5 V

AAA (LR03), alkaliska

Mått (längd x bredd x 114 x 43 x 23
höjd) mm

• Viktigt: under ofördelaktiga Förhällanden (t.ex. i starkt ljus eller vid)dalg reflektion) minskas verktygets matområde och noggrannhet

VERKTYGSELEMENT ①

A Utoppssoppning for laserstrålning
B Mottagarlins
C Ruta
D Batterifackets lock
E Sparr pà batterifackets lock
F Hjul (1929)
G Sidoknapp
H Huvudknapp

SÄKERHET

• Samtiga anvisningar skaläsas och följas for att arbetet med matverktyget skabli riskfritt och sakert ②
• Om utrustingen används på att sätt som inte anges av tillverkaren kan skyddet som utrustingen gen försåmras
  Häll varselskyltarna på matverktyget tydligt läsbara
• Om andra hanterings-ller justeringsutrustningar an de som

angivits har aller andra metoder
anvands finns risk for farlig
strälningsexposition

Riktainte laserstralen mot manniskor ell er djur och rikta inte heller sjalv blichen pot den direkta eller refleterade laserstralen (darigenom kan du blanda personer, orsaka olyckor eller skada ogat)4
- Om laserstrålen/TRAFFAR Ögat, blunda och vrid bort huvudet frän strålen
Gör ingaändringar på laseranordningen
- Lat endast kvalificerad fackpersonal reparera matverktyget med originalreservdeler (detta garanterar att matverktygets sakerhet upprätthalls)
- Låt inte barn utan uppsikt användalasermatverktyget (risk finns for attpersoner oavsiktligt bländas)
- Matverktyget fär inte anvandas i explosionsfarlig miljö som innehäller brännbara vätskor, gaser eller damm (matverktyg kan ge upphov till gnistor som antänder dammet eller angorna)

FÖRLARING AV SYMBOLERNA PÁ VERKTYGET

② Läs bruksanvisingenforeanvändning
③ Elektriska verktyg och batterier fär inte kastas i hushållssoporna
④ Laserstrålning / Titta inte in i strålen / Laserprodukt av klass 2

ANVÄNDNING

• Insättning/byte av batterier ⑤
  -for matverktygetrekommenderar vi alkali-mangan-batterier
  -använd inte laddningsbara batterier
  -For att oppna batterifackets lock Dtryck pa sparren E och fall upp batterifackslocket
  -satt i 2 x AAA-batterier (placera batterierna enligt polmarkeringarna)
  -alla batterier ske bytas samtidigt
  -använd endast batterier av sama fabrikat och med sama kapacitet
  -stangbatterilocketD
  -ta bort batterierna om matverktyget inte anvands under en langre tid (batterierna kan

korrodera aller sjalvurladdas vid langre tids lagring)

• Batteriindikator 6

-vid använding visar indikatorn För batterinivå på displayen den Återstående batterikapaciteten

Till/fran

-tryck på sidoknappen G für att starta verktyget

-hall in sidoknappen G i 1 sekund for att stanga av verktyget

• Byta enheter ⑧

-hall in huvudknappen Hi 1 sekund for att andra mattenhet (fot, fot/tum eller meter)

• Lasermätningsläge

-när du slár på verktyget ställs det i lasermätningslåget med avständig laser (se indicator) ⑦ a

-tryck pa huvudknappen H for att sla pa lasern (se den blinkande laserindikatorn) 7b

-med aktiverad laserstrale riktar du lasern mot malet

-det har laget kan anvandas for att flytta verktyget i forhallande till malet och visa det kontinuerligt upppaterade avsändet

-om endast streck visas på displayen kan matningen inte utforas (se TILLÄMPNINGSRÄD for tankbara orsaker) ⑨

-tryck på huvudknappen H for att stoppa matningen och spara det aktuella vardet ⑩

! tank på att verktyget mater frän den bakre kanten (verktygslängden ar inräknad i matresultatet)

-tryck på huvudknappen H for att aktivera lasern och starta en afterfoljande matning -tryck på huvudknappen H ingen for att stoppa och spara matningen (upp till 2 matningar kan visas)

Hjulmatningslage (1929) ⑪

-tryck pa sidoknappen for att gà till hjulmatningslaget (se den blinkande hjulindikatorn)

-anvand hjulet for att mata (se den roterande hjulindikatorn)

-hjulet kan anvandas framat och bakat

-vid riktningsandring under matning dras det upmatta vardet av och kan till och med bl negativt om du

! försök hälla verktyget i en oföränderlig vinkel och bibehällett stadigt tryck För att få en sá exakt matning som möjligt

tryck snabbt pa sidoknappen G tvaganger for att starta om matningen 12
-tryck på huvudknappen H for att stoppa matningen (se hjulindikatorn) och spara den
-tryck på huvudknappen H for att starta en afterfoljande matning -tryck på huvudknappen H ingen for att stoppa och spara matningen (upp till 2 mattingar kan visas)
-tryck på sidoknappen Gigen for att Återgå till lasermätningslaget

• Ytmätning ⑬

-tryck snabbt pahuvudknappen H tvaganger for att berakna och visa omradet frande senaste 2 matningarna
-om det bara finns 1 matning visas.
endast streck pa displayen
-vid en tryckning på huvudknappen H ingen går du tillbaka till matningslaget och de 2 senaste matningarna visas på displayen

ANVÄNDNINGSTIPS

• Felaktiga matningar kan inte uteslutas vid matning till oika ytor - de problematiska ytorna ar:

-transparenta ytor (t.ex. glas, vatten)
-reflekterande ytor (t.ex. polerad metall, glas)
-porosa ytor (t.ex. isoleringsmaterial)
- ytor med struktur (t.ex. grovputs, natursten)

Använd vid behov att papper aller en lasermålplatta (medfoljer inte) pa sādana ytor

Andra tankbara orsaker till felaktigamätningar:

-mätningen utfördes atanfor matområdet
-vinkel mellan laserstralen och malet var for liters
-mottagarlinsen B aller laserstrålens öppning A var immig (t.ex. till följd av en snabb temperaturförändring)

• Luftlager med varierande temperaturer erler indirekta reflexer kan paverka matvardena

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmässig användning
• Skydda matverktyget mot vata och direkt solljus
• Utsatt inte matverktyget for extrema temperaturer ellertemperaturvaxlingar (matverktygets precision kan paverkas menligt) -lamna inte matverktyget under en langre tid t.ex. i bilen -lát det balanseras innan du anvander det
  Undvik att utsatta matverktyget for kraftiga stotar och se till att det inte faller ner -om matverktyget skadas kan noggrannheten nedsattas
• Se till att matverktyget alltid halls rent
• Matverktyget fär inte doppas i vatten erler andra vātskor
• Torka av matverktyget med en fuktig, mjuk trasa
  Använd inte rengöringseller losningsmedel
• Rengör regelbundet speziellt ytornakring laserns utloppsöppning och setill ludd avlågsnas
• Om i elverktyget trots exact tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktorisarad serviceverkstad for SKIL elverktyg -sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till fösäljaren eller till narraste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)
• Observera att skada till följd av oversamhet aller überbelastning inte tacks av garantin (for SKIL garantivillkor gà till www.skil.com eller fraga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushällssoporna (gäller endast EU-länder) -enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning skä uttjänta elektriska verktyg sorteras

separatech lamnas till miljovanlig atervinning
-symbolen ④ kommenattpaminna om detta närdet artid att kassera
