KULLANIM KILAVUZU 1928 AA SKIL

A Lazer ışını çıkış deliği B Alım lensi C Ekran D Batarya gözü kapağı E Batarya gözü kapak kilidi F Tekerlek (1929) G Yan düğme H Ana düğme

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır

• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir

• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin

• -Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

• Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz)

• Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin

• Lazer donanımında hiçbir değişiklik yapmayın

• Ölçme cihazını sadece kaliye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)

• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)

• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

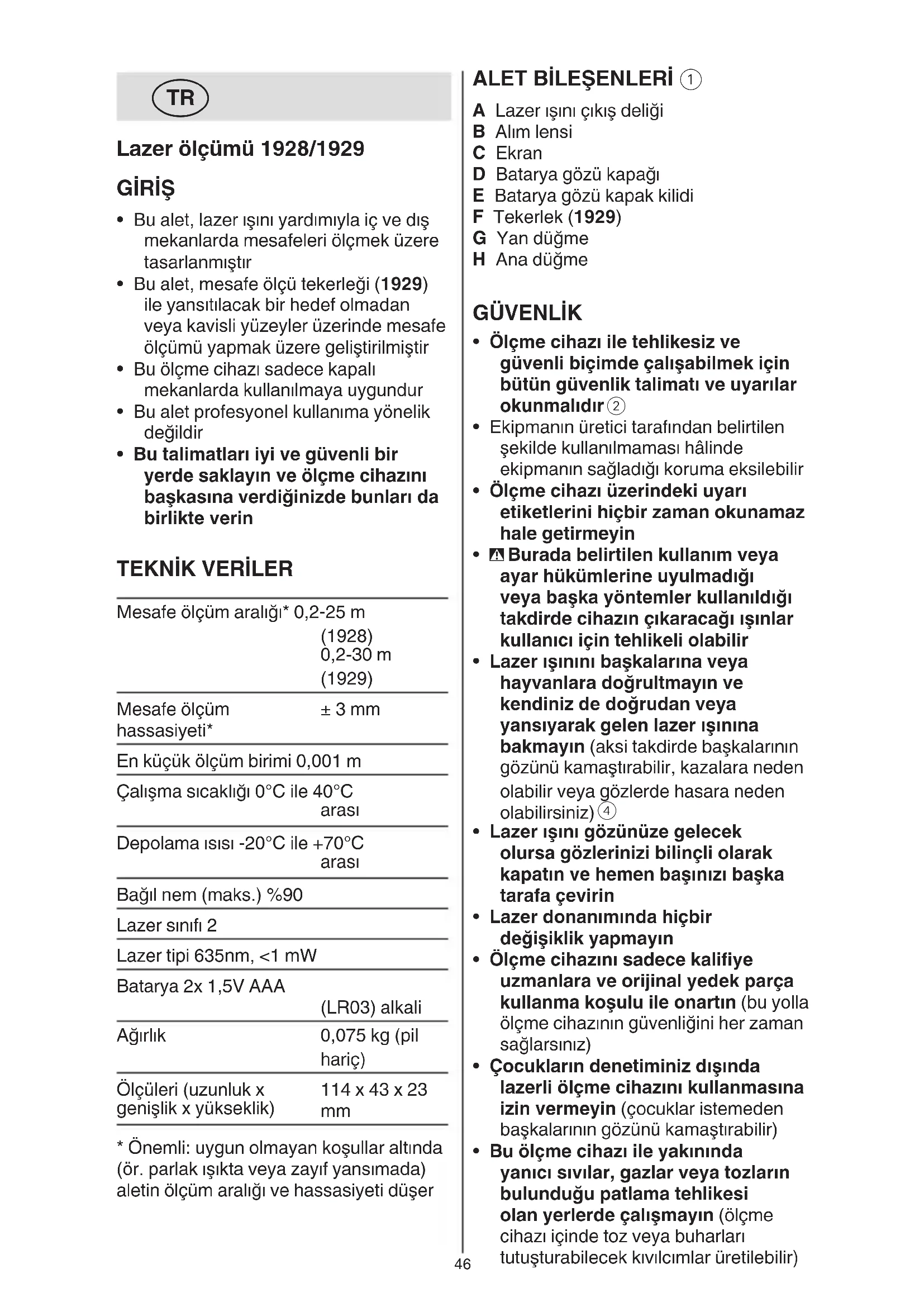

Lazer ölçümü 1928/1929 GİRİŞ

• Bu alet, lazer ışını yardımıyla iç ve dış mekanlarda mesafeleri ölçmek üzere tasarlanmıştır

• Bu alet, mesafe ölçü tekerleği (1929) ile yansıtılacak bir hedef olmadan veya kavisli yüzeyler üzerinde mesafe ölçümü yapmak üzere geliştirilmiştir

• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

Mesafe ölçüm aralığı* 0,2-25 m (1928) 0,2-30 m (1929) Mesafe ölçüm hassasiyeti* ± 3 mm En küçük ölçüm birimi 0,001 m Çalışma sıcaklığı 0°C ile 40°C arası Depolama ısısı -20°C ile +70°C arası Bağıl nem (maks.) %90 Lazer sınıfı 2 Lazer tipi 635nm, <1 mW Batarya 2x 1,5V AAA (LR03) alkali Ağırlık 0,075 kg (pil hariç) Ölçüleri (uzunluk x genişlik x yükseklik) 114 x 43 x 23

• Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta veya zayıf yansımada) aletin ölçüm aralığı ve hassasiyeti düşer47 - ekranda sadece kesik çizgiler görüntülendiğinde ölçüm yapılamaz (olası nedenleri için UYGULAMA ÖNERİLERİ kısmına bakın)

- ölçümü durdurmak ve mevcut değeri kaydetmek için ana düğmeye H basın

! aletin arkasından itibaren ölçmekte olduğunu göz önünde bulundurun (aletin kendi uzunluğu ölçüm sonucuna dahildir) - lazeri etkinleştirmek ve hemen ardından bir ölçüme daha başlamak için ana düğmeye H basın; ölçümü durdurmak ve kaydetmek için ana düğmeye H tekrar basın (2 ölçüme kadar görüntülenebilir)

• Mesafe tekerleğiyle ölçüm modu (1929)

- mesafe tekerleğiyle ölçüm moduna girmek için yan düğmeye basın (yanıp sönen mesafe tekerleği göstergesine bakın) - ölçüm yapmak için mesafe tekerleğini kullanın (dönen mesafe tekerleği göstergesine bakın) - mesafe tekerleği ileriye ve geriye doğru kullanılabilir - ölçüm sırasında yön değiştirdiğinizde ölçülen değer çıkarılacak ve hatta başlangıç noktasını tekrar geçmeniz halinde eksi olacaktır ! en doğru ölçümü almak için aleti sabit bir açıda ve sabit bir kuvvet uygulayarak tutmaya çalışın - ölçüme yeniden başlamak için yan düğmeye G hızlıca iki kez basın

- ölçümü durdurmak (mesafe tekerleği göstergesine bakın) ve ölçümü kaydetmek için ana düğmeye H basın - hemen ardından bir ölçüme daha başlamak için ana düğmeye H basın; ölçümü durdurmak ve kaydetmek için ana düğmeye H tekrar basın (2 ölçüme kadar görüntülenebilir) - lazer ölçüm moduna dönmek için yan düğmeye G tekrar basın

- son 2 ölçümün alanını hesaplamak ve görüntülemek için ana düğmeye H hızlıca iki kez basın

Kullanmadan önce kılavuzu okuyun

Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü KULLANIM

• Bataryaların takılması/değiştirilmesi

- bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur - yeniden şarj edilebilir piller kullanmayın - batarya gözü kapağını D açmak için kilide E basın ve kapağı kaldırın - 2 x AAA pil takın (polarizasyonun doğruluğuna dikkat edin) - daima bataryaların hepsini birden değiştirin - aynı üreticinin aynı kapasitedeki bataryalarını kullanın - pil bölmesi kapağını D kapatın - cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın (uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır)

• Batarya şarj süre göstergesi

- kullanım sırasında ekrandaki batarya şarj seviye göstergesi, kalan batarya kapasitesini gösterir

• Açma/kapama - aleti açmak için yan düğmeye G basın - aleti kapatmak için yan düğmeye G 1 saniye basılı tutun

• Birimleri değiştirin

- ölçüm birimini (t, t/inç veya metre) değiştirmek için ana düğmeye H 1 saniye basılı tutun

• Lazer ölçüm modu - aleti çalıştırdığınızda lazer kapalı olarak lazer ölçüm moduna girecektir (göstergeye bakın)

- lazeri açmak için ana düğmeye H basın (yanıp sönen lazer göstergesine bakın)

- lazer ışını etkinleştirilmiş hâlde lazeri hedefe yöneltin - bu mod aleti hedefe göre hareket ettirmek için kullanılabilir ve sürekli olarak güncellenen mesafe görüntülenir48

• Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

• Kirleri ve pislikleri nemli, temiz bir bezle silin

• Deterjan veya çözücü madde kullanmayın

• Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

• Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun) ÇEVRE

• Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol

size bunu anımsatmalıdır

• Farklı yüzeyleri ölçerken hatalı ölçümler hariç tutulamaz; sorunlu yüzeyler şunlardır: - şeaf yüzeyler (ör., cam, su) - yansıtıcı yüzeyler (ör., cilalı metal, cam) - gözenekli yüzey (ör., yalıtım malzemeleri) - şekilli yüzeyler (ör., kaba sıva, doğal taş) Gerekirse bu yüzeyler üzerinde bir parça kağıt veya bir lazer hedef plakası (dahil değildir) kullanın

• Diğer olası hatalı ölçüm sebepleri: - ölçümün, ölçüm aralığının dışında yapılmış olması - lazer ışını ve hedef arasındaki açının çok küçük olması - alım lensi B veya lazer ışını deliğinin A buğulanmış olması (ör. hızlı sıcaklık değişimi sebebiyle)

• Farklı sıcaklıklara sahip hava katmanları ya da dolaylı olarak alınan yansımalar, ölçüm değerini olumsuz etkileyebilir

• Bu alet profesyonel kullanıma yönelik değildir

• Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun

• Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir) - örneğin cihazı uzun süre otomobil içinde bırakmayın - büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

• Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun - ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir
