Ürün Tipi	Lazerli Mesafe Ölçer
Marka	Skil
Model	1929 AA
Ölçüm Aralığı	0,2 - 30 m
Hassasiyet	± 3 mm
Görüntülenen En Küçük Birim	0,001 m
Lazer Sınıfı	2
Lazer Tipi	635 nm, < 1 mW
Güç Kaynağı	2 adet AAA (LR03) alkalin pil
Ağırlık (pilsiz)	0,075 kg
Boyutlar (U x G x Y)	114 x 43 x 23 mm
Çalışma Sıcaklığı	0 °C ila 40 °C
Depolama Sıcaklığı	-20 °C ila +70 °C
Maksimum Bağıl Nem	90%
Ölçüm Fonksiyonları	Sürekli lazer ölçümü, tekerlekli ölçüm (1929), yüzey ölçümü
Ekran	Sıvı Kristal Ekran (LCD)
Bakım	Yumuşak ve nemli bir bezle temizleyin; solvent kullanmayın.
Güvenlik	Işına bakmayın; sınıf 2 lazer ürünü.
Onarılabilirlik	Sadece yetkili SKIL servis merkezinde onarılabilir.
Garanti	Şartlar www.skil.com adresinde mevcuttur.

Sık sorulan sorular - 1929 AA SKIL

Skil 1929 AA lazerli mesafe ölçer nasıl çalıştırılır?

Cihazı açmak için yan düğme G'ye basın. Kapatmak için yan düğme G'ye 1 saniye basılı tutun.

Piller nasıl değiştirilir?

Kilit mekanizması E'ye basarak pil bölmesi kapağı D'yi açın. Kutuplara dikkat ederek 2 adet AAA (alkalin) pil takın. Kapağı kapatın. Pilleri her zaman aynı anda değiştirin.

Ölçüm hassasiyeti nedir?

Hassasiyet tüm ölçüm aralığında (0,2 - 30 m) ± 3 mm'dir. Olumsuz koşullarda (parlak ışık, zayıf yansıma) hassasiyet düşebilir.

Mesafe ölçümü nasıl yapılır?

Cihazı açın, lazeri etkinleştirmek için ana düğme H'ye basın. Işını hedefe yöneltin. Ölçümü durdurmak ve kaydetmek için tekrar H'ye basın. Mesafe, cihazın arkasından ölçülür.

Ekranda çizgiler görünürse ne yapmalı?

Çizgiler, ölçümün mümkün olmadığını gösterir. Olası nedenler: hedef menzil dışında, açı çok küçük, lens buğulu veya sorunlu yüzey (şeffaf, yansıtıcı, gözenekli). Hedef olarak bir kağıt yaprağı kullanın.

Ölçüm tekerleği (model 1929) nasıl kullanılır?

Tekerlek moduna geçmek için yan düğme G'ye basın. Tekerleği ölçülecek yüzey üzerinde yuvarlayın. Mesafe görüntülenir ve güncellenir. Durdurmak ve kaydetmek için H'ye basın.

Yüzey (alan) nasıl ölçülür?

Lazer modunda ardışık iki ölçüm yapın (uzunluk ve genişlik). Hesaplanan yüzeyi görüntülemek için ana düğme H'ye iki kez kısa süre basın. Yalnızca bir ölçüm mevcutsa, çizgiler görüntülenir.

Hangi güvenlik önlemlerine uyulmalıdır?

Lazer ışınını asla insanlara veya hayvanlara yöneltmeyin. Işına doğrudan bakmayın. Cihaz lazer sınıfı 2'dir. Gözetimsiz çocukların erişemeyeceği yerde saklayın.

Cihaz nasıl temizlenir?

Cihazı yumuşak ve nemli bir bezle temizleyin. Deterjan veya solvent kullanmayın. Lensleri (lazer çıkışı ve alıcı) tozu almak için düzenli olarak kuru bir bezle temizleyin.

Skil mesafe ölçerimi nerede tamir ettirebilirim?

Onarım yalnızca yetkili SKIL satış sonrası servis merkezi tarafından yapılmalıdır. Cihazı sökmeden satın alma belgenizle birlikte iade edin. Adresler www.skil.com adresinde mevcuttur.

KULLANIM KILAVUZU 1929 AA SKIL

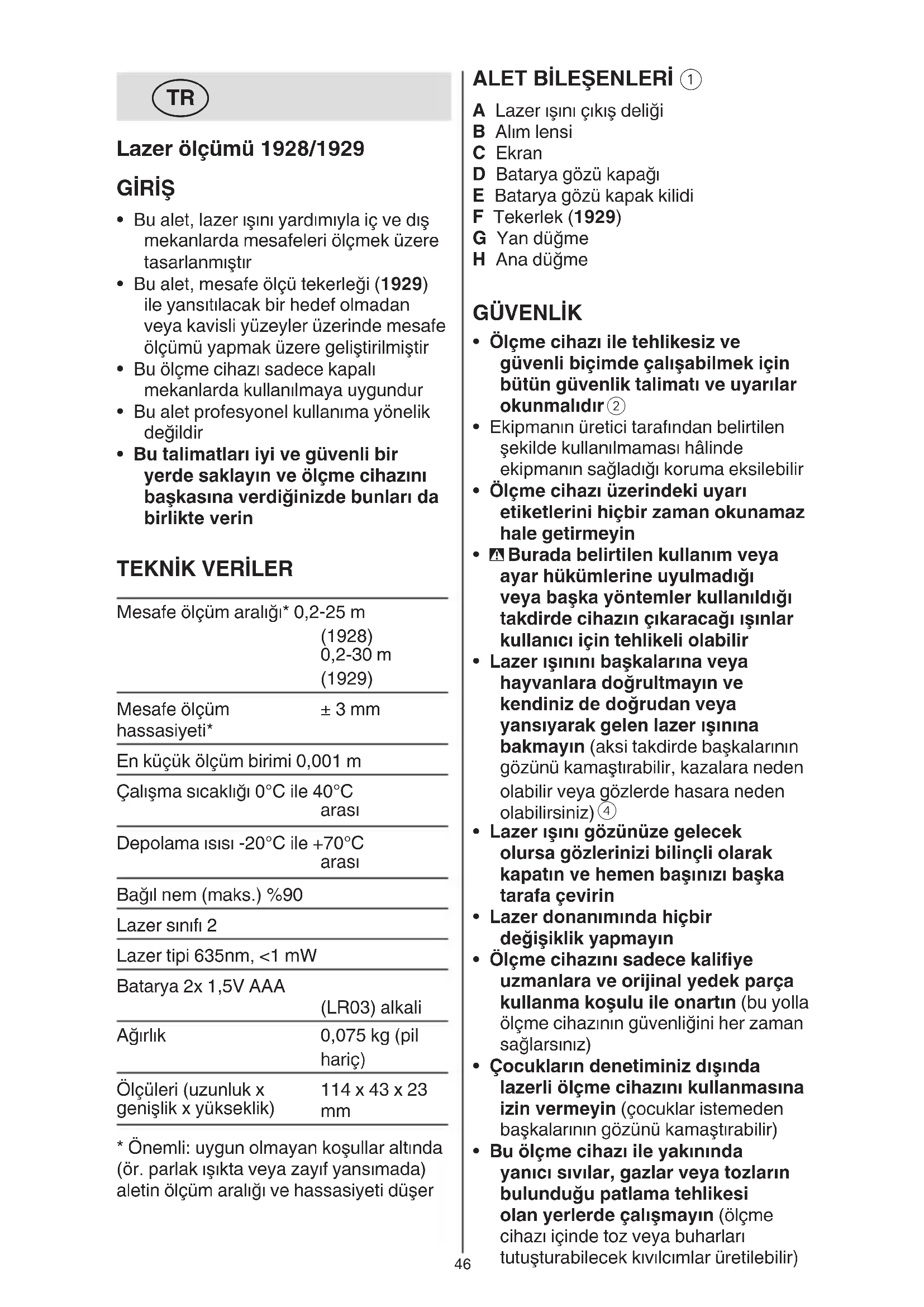

Lazer ölçümü 1928/1929

GİRİŞ

• Bu alet, lazer işını yardımıyla iç ve dış mekanlarda mesafeleri ölçmek üzere tasarlanmıştır
• Bu alet, mesafe ölçü tekerleği (1929) ile yansıtılacak bir hedef olmadan veya kavisli yüzeyler üzerinde mesafe ölçümü yapmak üzere geliştirilmiştir
• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

TEKNİK VERİLER

Mesafe ölçüm aralığı* 0,2-25 m(1928)0,2-30 m(1929)
Mesafe ölçüm hassasiyeti*	± 3 mm
En küçük ölçüm birimi 0,001 m
Çalışma sıcaklığı 0°C ile 40°C arası
Depolama ısisı -20°C ile +70°C arası
Bağıl nem (maks.) %90
Lazer sınıfı 2
Lazer tipi 635nm, <1 mW
Batarya 2x 1,5V AAA(LR03) alkali
Ağırlık	0,075 kg (pil hariç)
Ölçüleri (uzunluk x genişlik x yükseklik)	114 x 43 x 23 mm

* Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta veya zayıf yansımada) aletin ölçüm aralığı ve hassasiyeti düşer

ALET BİLEŞENLERİ ①

A Lazer işını çıkış deliği
B Alım lensi
C Ekran
D Batarya gözü kapağı
E Batarya gözü kapak kilidi
F Tekerlek (1929)
G Yan düğme
H Ana düğme

GÜVENLİK

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır ②
• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir
• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin
• Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir
• Lazer işinini başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer işinına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) ④
• Lazer işını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin
• Lazer donanımında hiçbir değişiklik yapmayın
• Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)
• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)
• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

ALET ÜZERİNDEKİ SİMGELERİN ACIKLAMASI

② Kullanmadan önce kılavuzu okuyun
③ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın
④ Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü

KULLANIM

- Bataryaların takılması/değiştirilmesi ⑤

-bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur
-yeniden şarj edilebilir piller kullanmayın
-batarya gözü kapağını D açmak için kilide E basın ve kapağı kaldırın
-2 x AAA pil takın (polarizasyonun doğruluğuna dikkat edin)
-daima bataryaların hepsini birden değiştirin
-aynı üreticinin aynı kapasitedeki bataryalarını kullanın
-pil bölmesi kapağını D kapatın
-cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın (uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır)

- Batarya şarj süre göstergesi ⑥

-kullanım sırasında ekrandaki batarya şarj seviye göstergesi, kalan batarya kapasitesini gösterir

- Açma/kapama

-aleti açmak için yan düğmeye G basın
-aleti kapatmak için yan düğmeye G 1 saniye basılı tutun

- Birimleri değiştirin ⑧

-ölçüm birimini (fit, fit/inç veya metre) değiştirmek için ana düğmeye H 1 saniye basılı tutun

- Lazer ölçüm modu

-aleti çalıştırdığınızda lazer kapalı olarak lazer ölçüm moduna girecektir (göstergeye bakın) ⑦a
-lazeri açmak için ana düğmeye H basın (yanıp sönen lazer göstergesine bakın) ⑦b
-lazer ışını etkinleştirilmiş hâlde lazeri hedefe yöneltin
-bu mod aleti hedefe göre hareket ettirmek için kullanılabilir ve sürekli olarak güncellenen mesafe görüntülenir

-ekranda sadece kesik çizgiler görüntülendiğinde ölçüm yapılamaz (olası nedenleri için UYGULAMA ÖNERİLERİ kısmına bakın) ⑨
-ölçümü durdurmak ve mevcut değeri kaydetmek için ana düğmeye H basın ⑩

! aletin arkasından itibaren ölçmekte olduğunu göz önünde bulundurun (aletin kendi uzunluğu ölçüm sonucuna dahildir)

-lazeri etkinleştirmek ve hemen ardından bir ölçüme daha başlamak için ana düğmeye H basın; ölçümü durdurmak ve kaydetmek için ana düğmeye H tekrar basın (2 ölçüme kadar görüntülenebilir)

- Mesafe tekerleğiyle ölçüm modu (1929) ⑪

-mesafe tekerleğiyle ölçüm moduna girmek için yan düğmeye basın (yanıp sönen mesafe tekerleği göstergesine bakın)
-ölçüm yapmak için mesafe tekerleğini kullanın (dönen mesafe tekerleği göstergesine bakın)
-mesafe tekerleği ileriye ve geriye doğru kullanılabilir
-ölçüm sırasında yön değiştirdiğinizde ölçülen değer çıkarılacak ve hatta başlangıç noktasını tekrar geçmeniz halinde eksi olacaktır

! en doğru ölçümü almak için aleti sabit bir açıda ve sabit bir kuvvet uygulayarak tutmaya çalışın

-ölçüme yeniden başlamak için yan düğmeye G hızlıca iki kez basın ⑫
-ölçümü durdurmak (mesafe tekerleği göstergesine bakın) ve ölçümü kaydetmek için ana düğmeye H basın
-hemen ardından bir ölçüme daha başlamak için ana düğmeye H basın; ölçümü durdurmak ve kaydetmek için ana düğmeye H tekrar basın (2 ölçüme kadar görüntülenebilir)
-lazer ölçüm moduna dönmek için yan düğmeye G tekrar basın

- Alan ölçümü ⑬

-son 2 ölçümün alanını hesaplamak ve görüntülemek için ana düğmeye H hızlica iki kez basın

-sadece 1 ölçüm varsa ekranda sadece kesik çizgiler gösterilecektir -ekranda son 2 ölçümün gösterildiği ölçüm moduna dönmek için ana düğmeye H tekrar basın

UYGULAMA ÖNERİLERİ

- Farklı yüzeyleri ölçerken hatalı ölçümler hariç tutulamaz; sorunlu yüzeyler şunlardır:

-şeffaf yüzeyler (ör., cam, su)

-yansıtıcı yüzeyler (ör., cilalı metal, cam)

-gözenekli yüzey (ör., yalıtım malzemeleri)

-şekilli yüzeyler (ör., kaba sıva, doğal taş)

Gerekirse bu yüzeyler üzerinde bir parça kağıt veya bir lazer hedef plakası (dahil değildir) kullanın

- Diğer olası hatalı ölçüm sebepleri:

-ölçümün, ölçüm aralığının dışında yapılmış olması

-lazer işını ve hedef arasındaki açının çok küçük olması

-alım lensi B veya lazer ışını deliğinin A buğulanmış olması (ör. hızlı sıcaklık değişimi sebebiyle)

- Farklı sıcaklıklara sahip hava katmanları ya da dolaylı olarak alınan yansımalar, ölçüm değerini olumsuz etkileyebilir

BAKIM / SERVİS

- Bu alet profesyonel kullanıma yönelik değildir

- Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun

- Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir)

-örneğin cihazı uzun süre otomobil içinde bırakmayın

-büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

- Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun

-ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir

- Ölçme cihazını daima temiz tutun

- Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

- Kirleri ve pislikleri nemli, temiz bir bezle silin

- Deterjan veya çözücü madde kullanmayın

- Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

- Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir

-sembol ④ size bunu anımsatmalıdır
