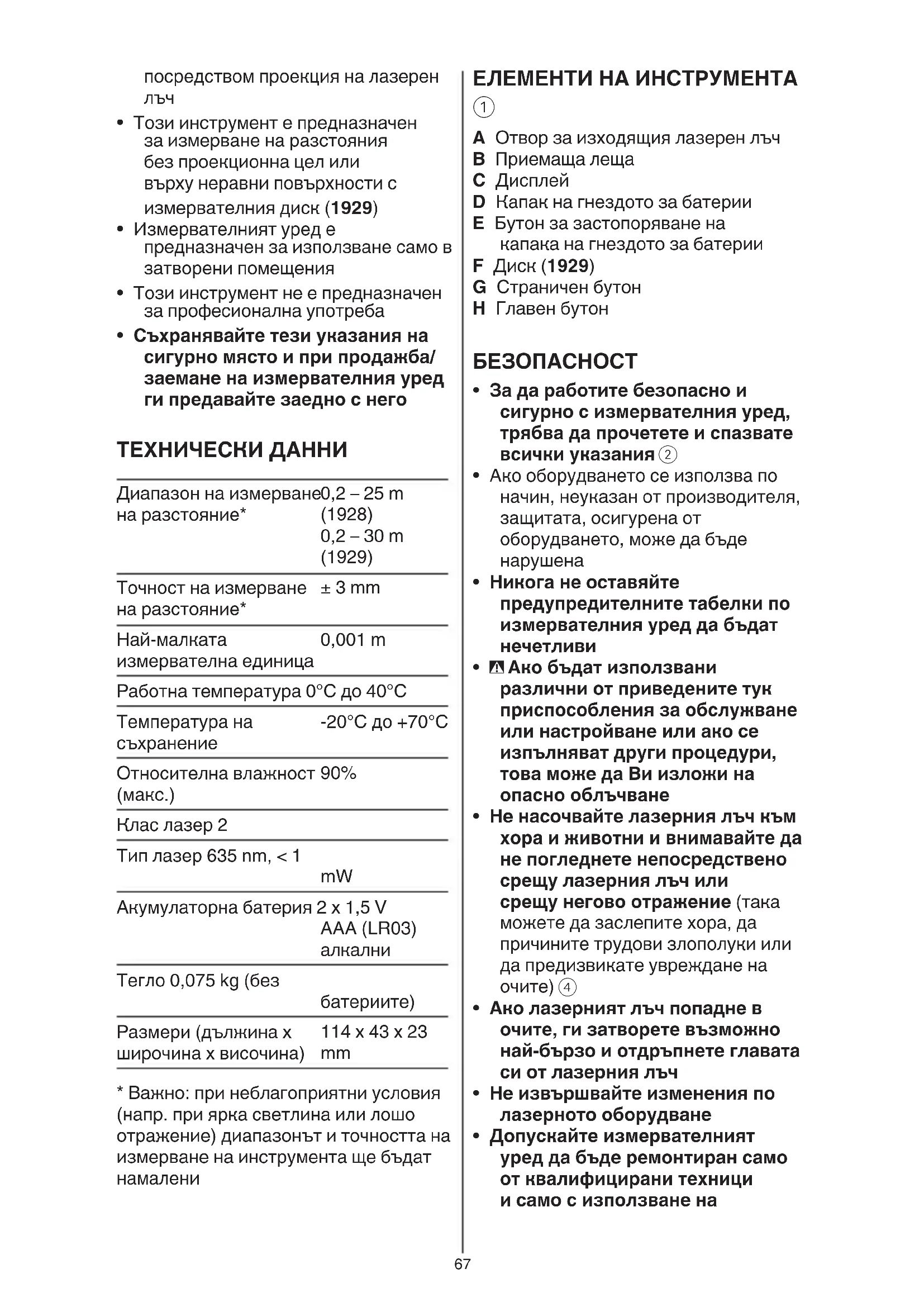

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1929 AA SKIL

- Този инструмент е предназначен за измерване на разстояния на закрито, както и на открито

посредством проекция на лазерен лъч

• Този инструмент е предназначен за измерване на разстояния без проекционна цел или върху неравни повърхности с измервателния диск (1929)
• Измервателният уред е предназначен за използване само в затворени помещения
  • Този инструмент не е предназначен за професионална употреба
• Съхранявайте тези указания на сигурно място и при продажба/заемане на измервателния уредги предавайте заедно с него

ТЕХНИЧЕСКИ ДАННИ

Диапазон на измерване на разстояние*	0,2 – 25 m(1928)0,2 – 30 m(1929)
Точност на измерване на разстояние*	± 3 mm
Най-малката измервателна единица	0,001 m
Работна температура	0°C до 40°C
Температура на съхранение	-20°C до +70°C
Относителна влажност (макс.)	90%
Клас лазер 2
Тип лазер 635 nm, < 1	mW
Акумулаторна батерия	2 x 1,5 VAAA (LR03)алкални
Тегло 0,075 kg (без батериите)
Размери (дължина х широчина х височина)	114 x 43 x 23mm

* Важно: при неблагоприятни условия (напр. при ярка светлина или лошо отражение) диапазонът и точността на измерване на инструмента ще бъдат намалени

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА

①

A Отвор за изходящия лазерен лъч
В Приемаща леща
с Дисплей
D Капак на гнездото за батерии
Е Бутон за застопоряване на капака на гнездото за батерии
F Диск (1929)
G Страничен бутон
Н Главен бутон

БЕЗОПАСНОСТ

• За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и спазвате всички указания ②
• Ако оборудването се използва по начин, неуказан от производителя, защитата, осигурена от оборудването, може да бъде нарушена
• Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи
  • Ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облъчване
• Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение (така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите) ④
• Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч
• Не извършвайте изменения по лазерното оборудване
• Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на

оригинални резервни части (с това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред)

• Не оставяйте деца без пряк надзор да работят с измервателния уред (могат неволно да заслепят други хора)
• Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове (в измервателния уред могат да възникнат искри, които да възпламенят праха или парите)

② Преди употреба прочетете ръководството с указания
③ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци
④ Лазерно лъчение / Не гледайте в лъча / Лазерен продукт клас 2

УПОТРЕБА

- Поставяне/смяна на батериите ⑤

-препоръчва се за работа с измервателния уред да се ползват алкално-манганови батерии
-не използвайте презаредими батерии
-за отваряне на капака на гнездото за батерии D натиснете застопоряващия бутон E и отворете капака нагоре
-поставете 2 x AAA батерии (обърнете внимание на правилното насочване на полюсите)
-винаги заменяйте всички батерии едновременно
-използвайте само батерии от един и същ производител и с еднакъв капацитет
-затворете капака на батериите D
-ако продължително време няма да използвате уреда, изваждайте батериите от него (при продължително съхраняване батериите могат да протекат и да се саморазредят)

- Индикатор за капацитета на батерията ⑥

-по време на употреба индикаторът за нивото на заряд на батерията на дисплея указва оставащия капацитет на батерията

• Включване/изключване

-натиснете страничния бутон G, за да включите инструмента
-натиснете и задръжте страничния бутон G за 1 секунда, за да изключите инструмента

• Смяна на мерните единици ⑧

-натиснете и задръжте главния бутон Н за 1 секунда, за да смените мерната единица (фут, фут/инч или метър)

-когато включите инструмента, той ще влезе в режим на измерване с лазер, като лазерът ще е изключен (вижте индикатора) ⑦а
-натиснете главния бутон Н, за да включите лазера (вижте миграция индикатор за лазера) ⑦b
-при активиран лазерен лъч се прицелете с лазера в целта
-този режим може да се използва, за да движите инструмента спрямо целта, и се показва постоянно актуализираното разстояние
-когато дисплеят показва само тирета, измерването не може да бъде извършено (вижте СЪВЕТИ ЗА ПРИЛОЖЕНИЕ за възможни причини) ⑨
-натиснете главния бутон Н, за да спрете измерването и запишете текущата стойност⑩

! имайте предвид, че инструментът мери от задната си част (дължината на инструмента е включена в резултата от измерването)

-натиснете главния бутон Н, за да активирате лазера и стартирате последователно измерване; натиснете отново главния бутон Н, за да спрете и запишете измерването (може да бъдат показани до 2 измервания)

-натиснете страничния бутон, за да влезете в режим на измерване с диск (вижте миграция индикатор на диска)

-използвайте диска, за да направите измервания (вижте индикатора на въртящия се диск)

-дискът може да се използва напред и назад

-когато сменяте посоката по време на измерване, измерената стойност ще бъде извадена и може да бъде дори отрицателна, ако пресечете отново началната точка

! опитайте се да поддържате постоянен ъгъл и натиск върху инструмента, за да получите най-точни резултати от измерването

-натиснете бързо два пъти страничния бутон G, за да рестартирате измерването⑫

-натиснете главния бутон Н, за да спрете измерването (вижте индикатора на диска) и да го запишете

-натиснете главния бутон Н, за да стартирате последователно измерване; натиснете отново главния бутон Н, за да спрете и запишете измерването (може да бъдат показани до 2 измервания)

-натиснете отново страничния бутон G, за да се върнете към режим на измерване с лазер

- Измерване на площ ⑬

-натиснете бързо два пъти главния бутон Н, за да изчисли и покаже участька от последните 2 измервания

-когато има само 1 измерване, на дисплея ще се покажат само тирета

-когато натиснете отново главния бутон Н, ще се върнете към режима на измерване, като на дисплея ще се покажат последните 2 измервания

УКАЗАНИЯ ЗА РАБОТА

- Некоректни измервания не могат да бъдат изключени, когато се измерват различни повърхности; проблематичните повърхности са: -прозрачни повърхности (напр. стъкло, вода) -отразяващи повърхности (напр. полиран метал, стъкло) -порьозна повърхност (напр. изолационни материали) -структурирани повърхности (напр. каменна мазилка, естествен камък) Ако се изисква, използвайте лист хартия или пластина за прицелване на лазера (не е включена) върху тези повърхности

- Други възможни причини за некоректно измерване:

-измерването е станало извън диапазона на измерване

-ъгълът между лазерния лъч и целта е бил прекалено малък

-приемащата леща В или отворът за лазерния лъч А е замъглен (напр. вследствие на бърза промяна на температурата)

- Въздушни слоеве с променящи се температури или непряко получени отражения могат да окажат влияние върху измерената стойност

ПОДДРЪЖКА / СЕРВИЗ

- Този инструмент не е предназначен за професионална употреба

- Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи

- Не излагайте измервателния уред на екстремни температури или резки температурни промени (точността на измервателния уред може да се влоши)

-напр. не го оставяйте продължително време в автомобил

-оставяйте измервателният уред да се темперира, преди да го включите

• Избягвайте силни удари или изпускане на измервателния уред -вследствие на увреждания по измервателния уред точността му може да бъде влошена
• Поддържайте измервателния уред винаги чист
• Не потопявайте измервателния уред във вода или други течности
• Избърсвайте замърсяванията с мека, леко навлажнена кърпа
• Не използвайте почистващи препарати или разтворители
• Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки
• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL -занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)
• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опановките заедно с битови отпадъци (само за страни от ЕС) -съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодательство

износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

-за това указва символът ④ тогава когато трябва да бъдат унищожени
